Проводка в доме — монтаж и разводка электрики своими руками от А до Я

Ремонт квартиры или частного дома — процесс очень затратный и трудоемкий, но без него, иногда, не обойтись. И если он косметический, то это не столь сложно. А вот при условии капитального ремонта — тут уже малыми силами не обойтись.

Но еще более ответственным делом становится первая отделка, например, в только недавно построенном доме. Вот тут уже не обойтись простой косметикой. Рано или поздно, но за монтаж электропроводки придется браться либо самому, либо нанимать профессиональных электриков, ведь электричество в доме необходимо. И даже при условии одноэтажного дома сумма за это выйдет весьма немаленькая.

Но что делать, если эти средства уже запланировано потратить на что-то другое? На этот вопрос можно ответить так. При большом желании, предельной внимательности и аккуратности, а также четком следовании инструкциям и правилам, можно выполнить монтаж электропроводки своими руками.

Попробуем разобраться, возможно ли, без специального образования, сделать проводку в доме своими руками, насколько сложна подобная работа и какие правила должны соблюдаться для того, чтобы провести электричество в частном доме. Как провести проводку, разводка электропроводки и полная электрификация дома — вот вопросы, которые сейчас попробуем разобрать. Итак, пошаговая инструкция, как правильно выполнить электроразводку в частном доме.

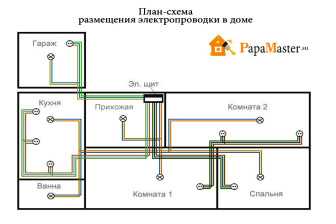

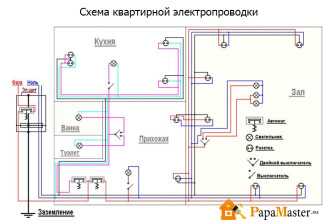

Примерный набросок будущей электропроводки

Подготовка к монтажу

Монтаж проводки в первую очередь подразумевает одно — это не спешить и стараться не упустить ни одной мелочи, ведь это дело не терпит суеты. Перед тем, как начать работу, стоит зарисовать схемы будущих электрических коммуникаций (эта схема может пригодиться и в будущем). Для этого, первым делом, необходимо определить места расположения вводного распределительного щита, всех светильников, розеток, а также просчитать максимальную мощность на каждую из них. Далее, сделав схематический набросок на листе бумаги (пример подобного наброска выше), распределить нагрузку по линиям — это и будет устройство электропроводки в доме. При этом нужно учитывать, что современные осветительные приборы потребляют достаточно малое количество электроэнергии, а потому вполне приемлемо будет спланировать количество линий освещения из расчета 1 группа на 2 помещения, и то делается это только для удобства последующего обслуживания и ремонта.

А вот с силовыми группами, то есть линиями, которые пойдут на розетки, расчеты должны быть более точными. Ведь от подробных данных потребителей будет зависеть и величина автоматов, и сечение кабелей, подходящих под общую мощность, потребляемую бытовыми приборами.

Обычно, при монтаже электропроводки, оптимальным является вариант, при котором каждая розеточная группа комнаты идет отдельной линией. Помимо уменьшения нагрузки на проводку и автоматы это дает больше удобства при последующем ремонте розеток и кабелей, если возникнет такая необходимость.

Естественно, что такие электроприборы, как электрическая плита или котел для нагрева воды должны идти отдельными линиями.

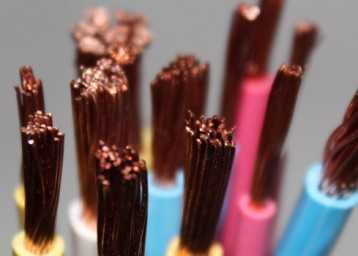

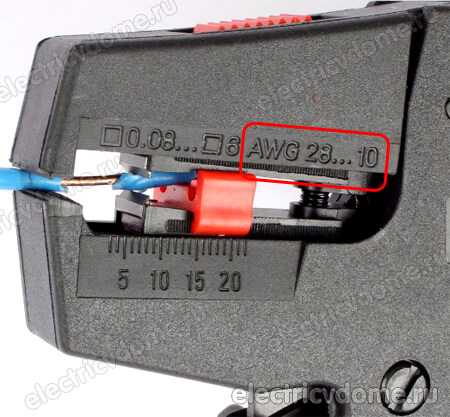

Выбор сечения

При выполнении такой работы, как электропроводка в доме своими руками, очень важную роль играет расчет необходимого кабеля. А значит, только подсчитав общую нагрузку по комнатам можно переходить к выбору сечения. Кстати, диаметр провода можно также рассчитать не только по потребляемой мощности, но и по потребляемому току. Все необходимые данные можно найти в технической документации к бытовым электроприборам. Подобные вычисления обязательны перед тем, как провести электричество в доме.

Расчёт сечения с учётом длины провода

Не стоит забывать и о том, что расчет сечения кабеля производится по совокупности всех данных, не исключая и расстояния от распределительного вводного шкафа до потребителя, а также и вида производства монтажа — при открытом способе ведения сечение провода допускается меньшее, чем при скрытой проводке, за счет естественного охлаждения.

Также необходимо учитывать и материал, из которого изготовлен кабель. Все данные по выбору и расчету сечения кабеля можно увидеть в прилагаемой таблице.

Оптимальным для освещения будет алюминиевый кабель, сечением в 2,5 кв. мм, а сечения медного достаточно 1,5 кв. мм. Но это только при условии обычного освещения. Если для освещения используются галогенные лампы высокой мощности, расчет также производится согласно таблице.

Важно понимать, что надежнее будет, если диаметр провода будет немного больше необходимого — это избавит от дополнительной проводки при добавлении каких либо дополнительных бытовых приборов и электрооборудования на кухне или в других помещениях.

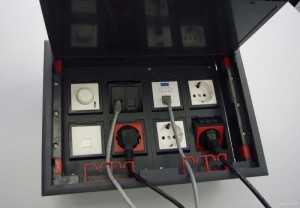

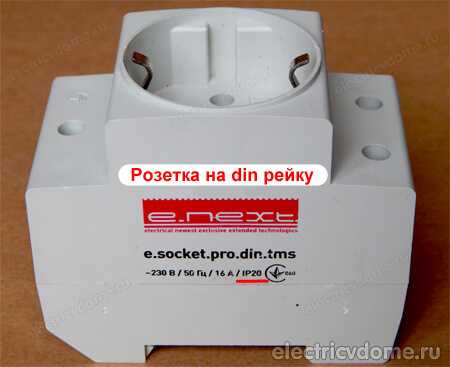

Розетки, выключатели и осветительные приборы

Определившись с сечением и длиной кабелей, необходимо подобрать необходимые осветительные приборы, розетки и выключатели. Это также нужно сделать заранее, перед походом в магазин. Розетки подбираются в зависимости от вида бытового электрического прибора, который будет в нее включаться. Ведь ни для кого не секрет, что вилка бытового прибора может быть старого образца, а может быть и по евростандарту, то есть с толстыми штырями. Это нужно учитывать при проектировании. Также необходимо и определиться со степенью защиты, то есть IP. Для этого определяется место эксплуатации розетки и возможность воздействия на нее агрессивных сред, то есть влажность, пыль, грязь и  тому подобное. Это относится и к выбору выключателей и приборов освещения.

Еще один немаловажный момент. Если в доме есть маленькие дети, то имеет смысл приобрести розетки с защитными шторками — они не позволят детям засунуть посторонние предметы внутрь, что оградит детей от поражения электрическим током.

Еще нужно решить, где будут установлены выключатели, а где понадобится установка диммеров. Уже в зависимости от этого можно будет выбрать и приборы освещения. Не стоит забывать о том, что не все светодиодные лампы поддаются диммированию, а потому лучше сразу просчитать количество регулируемых и нерегулируемых ламп.

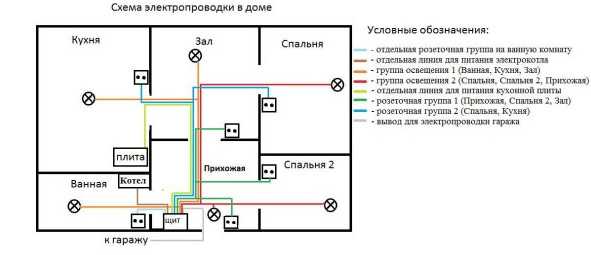

Пример разбивки потребителей на группы

Монтаж

После приобретения всех необходимых кабелей и оборудования, можно приступать непосредственно к монтажу. Первым делом нужно провести трассы, по которым пройдут кабели, после чего, при помощи штрабореза или перфоратора нужно проделать канавки, называемые штрабами, в которые и будет производится прокладка электропроводки. Также с помощью дрели-перфоратора и специальной алмазной или победитовой коронки делаются и углубления для розеток, выключателей и распределительных коробок.

Не стоит забывать, что распределительные коробки размещаются непосредственно над каждым выключателем и розеткой. Штрабы, в которые осуществляется прокладка проводки, располагаются строго вертикально или горизонтально — в этом случае в будущем не придется гадать, где расположен провод, если придется что-то сверлить.

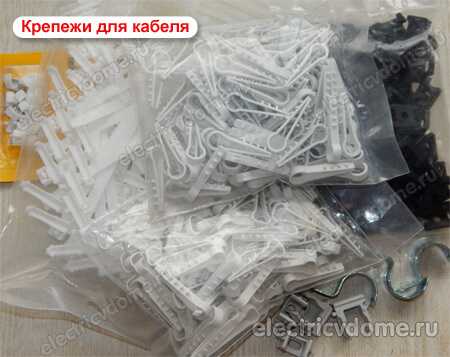

После того, как канавки сделаны, прокладывается кабель, который фиксируется в штрабе для того, чтобы в последующем можно было канал заштукатурить. В местах установки розеток, выключателей и распределительных коробок необходимо оставить не менее 10–15 см запаса провода, который необходим для соединений.

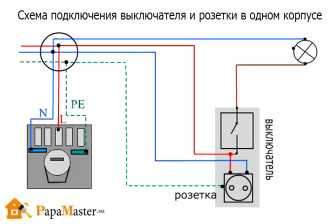

Кстати, если от распределительной коробки провод идет на одноклавишный выключатель, то кабель должен быть двухжильный, а если на двухклавишный — то трехжильный. На способах установки распределительных коробок, наверное, стоит остановиться чуть подробнее.

Разводка электропроводки

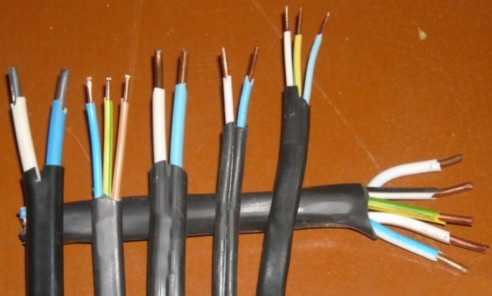

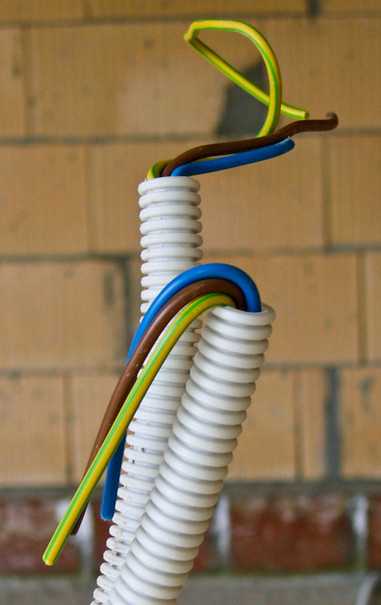

Наверняка каждый замечал, что цвета изоляции жил кабелей разного цвета. Делается это производителем отнюдь не для красоты или эстетики. В первую очередь это удобство монтажа и последующего обслуживания, а также электробезопасность самого монтера.

Разводка проводки по цветам осуществляется следующим образом:

• Желто-зеленый, светло-зеленый или желтый провод — это всегда заземление. Именно такие расцветки общеприняты на сегодняшний день.
• Синий, голубой либо белый с синей полосой — всегда нулевой провод или нейтраль. Не нужно его путать с заземлением. Конечно, при перемыкании этих жил техника из строя не выйдет, но при установке во вводном щите устройства защитного отключения (УЗО) он будет постоянно отключаться.

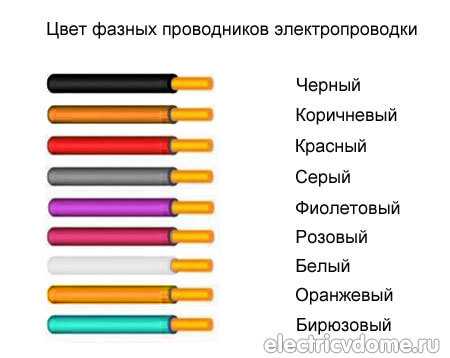

• • Все остальные цвета используются в качестве фазных проводов.

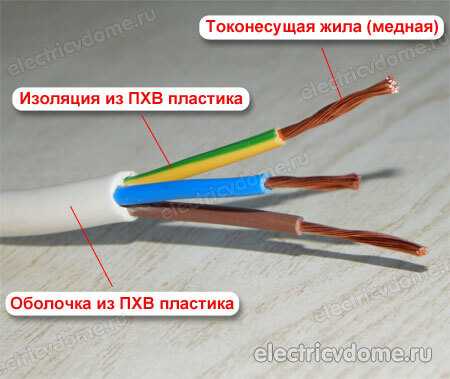

Цветовая маркировка проводов

Схема подключения проводов должна соответствовать цветовой маркировке.

Важно помнить, что для того, чтобы сделать разводку в распределительной коробке на выключатели правильно, прерываться должна именно «фаза», а значит нулевой провод (а при наличии и провод заземления) нужно развести таким образом, чтобы он ушел напрямую на светильник, а фаза отправилась вниз, на устройство включения.

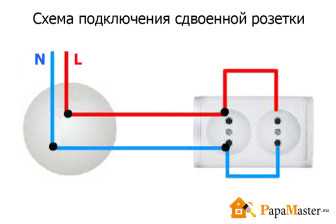

На розетки же отправляются из коробки оба провода, то есть и «фаза» и «ноль».

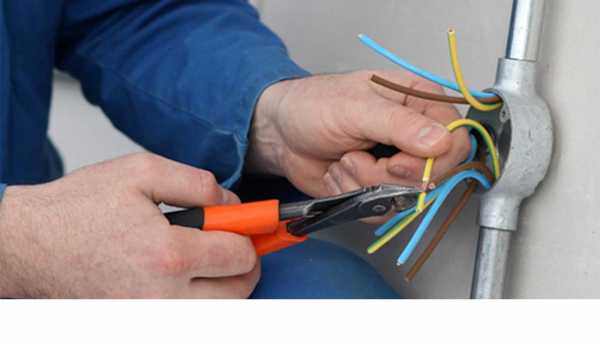

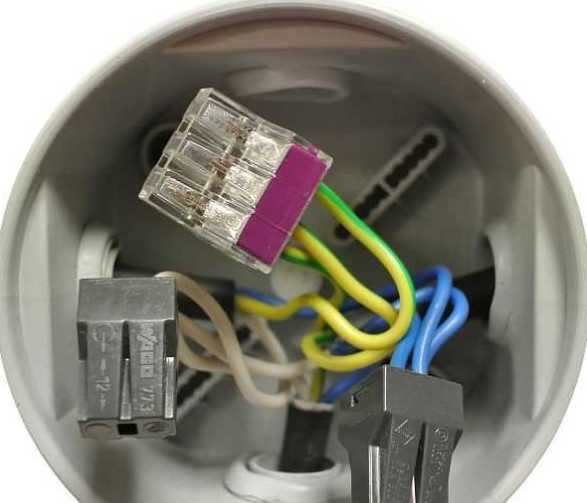

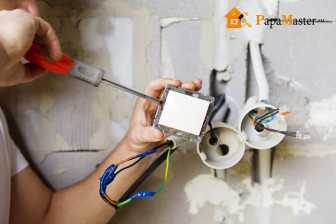

Соединения в распределительных коробках должны быть плотными. Для этого желательно использование специальных клеммников — Wago. Если же используется метод скрутки, то подобные соединения имеет смысл пропаять для получения лучшего контакта и предотвращения нагрева провода.

Монтаж вводного силового шкафа

Наверное, важнейшим этапом в монтаже электропроводки в частном доме является подключение элементов силового щита, посредством которого и будет осуществляться подача электроэнергии, защита от перегрузок и коротких замыканий, а также учет электричества, подаваемого в жилые помещения.

Необходимо заметить, что сначала производится весь монтаж электрического шкафа и коммутация проводки, отходящей на помещения, и только после этого подается основное питание.

В современных щитах предусмотрены специальные дин-рейки, которые облегчают крепеж такого оборудования, как автоматы, УЗО и электросчетчик.

Последовательность коммутации силового шкафа такова:

Первым делом крепится вводной автомат. Его номинал должен быть выше, чем общая мощность распределительных автоматов. Также и провод, идущий от него на прибор учета электроэнергии, равно как и с электросчетчика на распределительные автоматы, должен иметь большее сечение, нежели жилы кабеля, идущие на распределительные линии в жилые помещения.

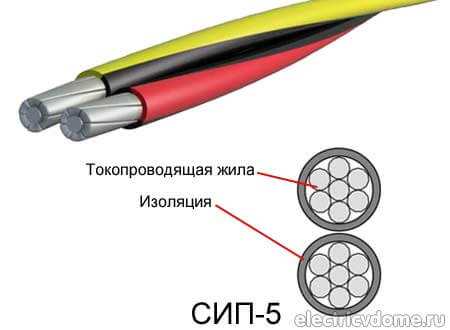

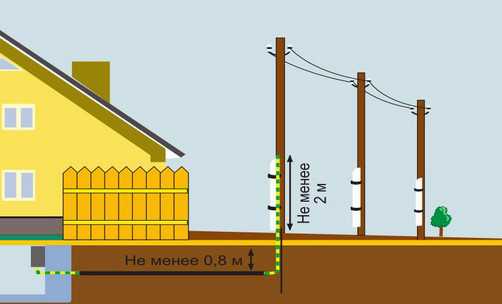

Необходимо также помнить, что силовая линия ввода напряжения от столба к дому производится только обслуживающей организацией после необходимых согласований. Самому такую работу выполнять ни в коем случае нельзя. А значит, проводка в частном доме — это работа, которую выполняет домашний мастер, а подача силовой линии на ввод — задача специалиста.

Монтаж вводного силового щита

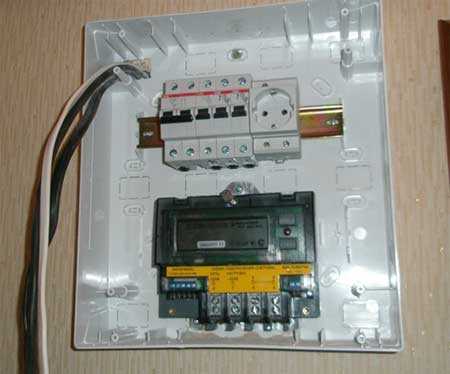

Установка прибора учета электроэнергии

Электросчетчик устанавливается после вводного двухполюсного автомата следующим образом.

Фазный провод от прерывателя приходит на первый, а нулевой — на третий контакт. Второй контакт является выходом фазы на распределительные автоматы, а четвертый — выход нуля, который подключается к нулевой шине, которая обычно предусмотрена в современных электрических щитах. К ней же присоединяются и все отходящие на помещения синие или голубые (в зависимости от фирмы производителя кабеля) линии. Вот тут то и выявляется преимущество кабелей с цветовой маркировкой.

При подключении прибора учета электроэнергии можно также руководствоваться схемой подключения, которая всегда присутствует на задней части защитной крышки контактов.

Жилы провода в контактных клеммах счетчика, имеющего два зажимных винта, фиксируются следующим образом: сначала затягивается верхний винт, после прижимается нижний. Таким образом, жила равномерно и плотно располагается в контактной клемме, что позволит избежать нагрева.

Распределительные автоматы

Приобретенные по количеству розеточных и осветительных групп, а также их токам, автоматы крепятся на дин рейке. Сверху, между собой, все они соединяются перемычками. Таким образом, при подаче питания на один из них, напряжение равномерно распределяется по всем.

После этого следует, не перепутав группы, подключить к распределительным автоматам отходящие на помещения провода. При этом имеет смысл подписать каждый из автоматов, на какую из групп он подключается. Это избавит от ненужных отключений при замене, к примеру, светильника или розетки. Ведь при возникновении неполадок в одной из розеток можно отключить автомат, который отвечает именно за эту группу. Тогда электроприборы в других комнатах будут работать в штатном режиме, а в помещении, где необходим ремонт или замена, даже будет гореть свет. Поэтому и стоит тщательно продумывать проект электропроводки дома.

После всей произведенной работы нужно еще раз протянуть все контакты на автоматах, приборе учета расхода электроэнергии и, самое главное, на нулевой шине, так как при плохом контакте и нагреве провода именно «ноль» начинает подгорать первым.

К тому же, по прошествии 2–3 недель эксплуатации, эти контакты необходимо будет еще раз проверить, и при необходимости протянуть.

Далее можно подключать питание к вводному автомату и переходить к заключительной стадии монтажа электропроводки — тестированию.

Простейший ввод без электросчётчика

Тестирование и ввод в эксплуатацию

Если нет уверенности, что вся разводка проводов в распределительных коробках произведена правильно, лучше, конечно, обратиться к специалисту. Если же подобная уверенность есть, можно приступить к проверке. Не устанавливая световые приборы, розетки и выключатели, необходимо (конечно убедившись предварительно в том, что все выводы из них не перемыкают между собой), включать поочередно линии силовой (розеточной) группы. При отсутствии коротких замыканий (автоматы не отключились), нужно проверить все провода розеток при помощи индикатора или мультитестера. Если все в порядке, можно перейти к осветительным группам.

После отключения розеток, включаются автоматы освещения помещений, и затем проверяется напряжение на выводах на выключатели, где должна быть приходящая фаза и один или два отходящих провода без напряжения. При норме линии освещения выключаются, а провода прерывателей перемыкаются. Это позволит после подачи питания проверить напряжение на выводах кабелей непосредственно на приборы освещения.

Если никаких нареканий тестирование не выявило, можно смело замазывать штрабы на стенах, закрывать распределительные коробки и (естественно, отключив питание) начинать внутреннюю отделку помещения. На этом монтаж электропроводки в частном доме окончен.

Практические советы

Электропроводка своими руками, как уже упоминалось — это аккуратность и точное выполнение инструкций и правил — электрика дома сложна. Но немаловажным является и фактор уверенности в своих силах. А потому, если перед тем, как сделать проводку, имеются сомнения в способности выполнить весь монтаж, то лучше сразу доверить это дело специалистам.

Не стоит думать, что выполнив часть работ по электромонтажу, можно будет заплатить меньшую сумму. Такого варианта не будет, и вот почему. Ни один уважающий себя профессионал не возьмется провести электропроводку в доме, где монтаж уже был начат другими потому, что по сути все нужно переделывать и перепроверять.

Проверка соединений

Главное – аккуратность и плотный контакт. Соединение при помощи клеммников WAGO.

А потому, сумма за услуги подобного рода может быть не только равна стоимости полного электромонтажа, а даже и превысить ее.

Если все же работа выполняется в частном доме своими руками, нужно внимательно следить за плотностью соединений и соблюдением цветовой маркировки, во избежание коротких замыканий, порчи электрооборудования или поражения электрическим током.

Также нужно обязательно сохранить составленные схемы электропроводки — они могут еще пригодиться.

Конечно, сделать электропроводку в доме — очень сложный и трудоемкий процесс, к тому же он занимает немало времени. Но, все же, при правильном подходе она вполне выполнима своими силами, что позволит сэкономить средства, и самое главное, поможет приобрести огромный и полезнейший опыт монтажа, который никогда не будет лишним.

Похожие статьи:

domelectrik.ru

с чего начать монтаж, пошаговая схема, описание

С каждым годом мы используем дома все большее количество бытовой и цифровой техники, которая не только делает нашу жизнь более комфортной, но еще и существенно увеличивает нагрузку на электрическую систему. Старая проводка не всегда может выдержать возрастающую нагрузку, потому у собственника может возникнуть необходимость в модернизации или полной замене электросети. Замена проводки – это очень сложная и ответственная задача, требующая от исполнителя специальных знаний и умений. Сегодня мы поговорим о правилах проектирования и выполнения электромонтажных работ.

1

Правила создания электропроводки в доме

Любые строительные работы регламентируются целым рядом правил и нормативов, описанных в ГОСТ и СНиП. Работы с электрической системой достаточно детально описаны в ПУЭ – в Правилах Устройства Электроустановок. Желая выполнить проводку в доме или квартире своими руками, обязательно нужно ознакомиться с этим документом.

Максимум внимания необходимо уделить правилам, затрагивающим вопросы прокладки электрической проводки, выбора и монтажа электрического оборудования. В ПУЭ указывается, что важные элементы электрической системы, такие как розетки, счетчики, распределительные коробки и выключатели необходимо монтировать так, чтобы к ним можно было без проблем получить доступ в любое время.

Выключатели рекомендуется размещать на высоте от 60 до 150 см от пола. Лучше их монтировать так, чтобы открытая дверь в комнату не препятствовала доступу к ним. То есть, если дверь открывается налево, то выключатель должен располагаться на стене справа. Провода к выключателям должны подводиться сверху.

Розетки лучше размещать на высоте 50-80 см от уровня пола. Совсем у пола точки электрического потребления располагать не следует, это не безопасно в случае подтопления жилого объекта. Розетки необходимо располагать на удалении не менее 50 см от кухонной плиты, радиаторов отопления, труб и различных заземленных элементов. Электрокабель к розеткам прокладывают по направлению снизу вверх.

Особое внимание следует уделить правилам, затрагивающим проблему прокладки электропроводки, выбора и монтажа электрического оборудования

В ПУЭ регламентируются и правила расчета необходимого количества розеток для помещений жилого объекта. Для жилых комнат требуется 1 розетка на каждые 6 м2 площади комнаты. Исключением выступает только кухня, в этом помещении допускается размещение почти любого требуемого количества розеток, точное их число определяется с учетом количества устанавливаемых в комнате бытовых устройств. В туалетах установка точек электрического потребления запрещена, а в ванных комнатах они должны иметь специальную защиту от влаги.

Прокладку кабелей можно выполнить открыто или скрыто. Вне зависимости от выбранного типа монтажа, размещать кабели можно только строго по горизонтали и вертикали. Повороты проводов должны проходить под прямым углом. Горизонтально расположенные провода должны быть установлены на расстоянии в 5-10 см от балок перекрытий и карнизов, на расстоянии более 15 см от потолка и не менее 20 см от пола. Вертикальные кабели располагают на расстоянии более 10 см от окон и дверных проемов. Между электрокабелями и газовыми трубами всегда должно быть более 40 см пустого пространства.

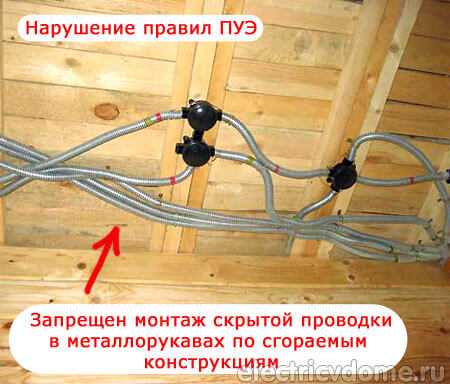

Провода не должны касаться металлических элементов и строительных конструкций. При установке нескольких кабелей параллельно должен оставаться промежуток более 3 см, и каждый провод должен располагаться в защитной гофре или коробе. Соединение и разводка проводов возможна только в распределительных коробках, все места соединения обязательно изолируют, причем соединять между собой медные и алюминиевые провода запрещено. Нулевые провода и заземление закрепляются на оборудовании специальными болтовыми соединениями.

2

Обязательно ли проектировать электросистему перед монтажом?

Работы по устройству новой электропроводки обязательно должны начинаться с создания полноценного электропроекта, включающего в себя схемы разводки. Этот документы выступает основой будущей электрической системы, потому проектирование считается важнейшей и самой сложной задачей, которую приходится решать во время электрификации объектов.

Лучше всего заказывать качественное проектирование у профессионалов, обладающих необходимыми знаниями и опытом для создания электрических схем. Самая важная причина обращения именно к мастерам – опасность электрической сети для человека. Допущение ошибок на этапах проектирования электрики с большой долей вероятности приведет к возникновению аварийных ситуаций, к возгораниям и поражению людей электротоком.

Если вы не хотите обращаться к профессионалам из-за желания сэкономить или по другим причинам, вы можете подготовить проект электрификации своими силами, но в этом случае ПУЭ придется изучать досконально. После этого вам придется выполнить расчеты нагрузки на электрическую систему, выбрать подходящее оборудование и провода в соответствие с будущими нагрузками и подготовить чертеж разводки.

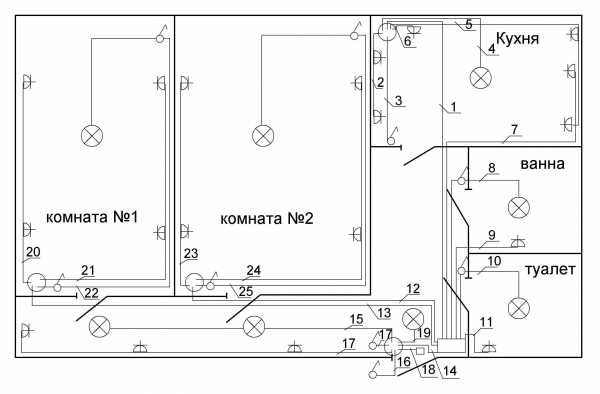

Для подготовки чертежа вам придется использовать общепринятые условные обозначения. Применяя правильные обозначения на схеме, вы сделаете ее грамотной, правильной и общедоступной, то есть в чертеже смогут разобраться посторонние люди, а не только вы сами. На картинке ниже вы найдете наиболее распространенные условные обозначения, которые используются во всех без исключения электрических проектах.

С помощью этих обозначений вам нужно будет на чертеже квартиры отметить расположение всех элементов будущей электросети, включая розетки, выключатели, точки освещения, распределительные коробки, щит и т. д. При определении мест размещения точек электропотребления обязательно необходимо пользоваться рекомендациями и требованиями, описанными в ПУЭ.

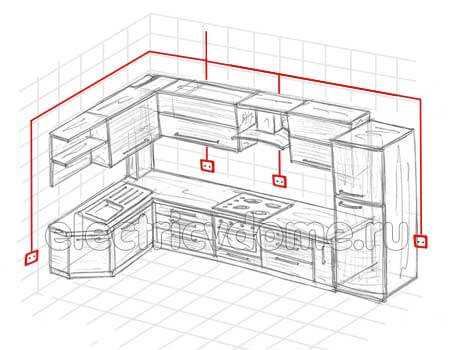

На следующем этапе вам нужно проложить маршруты прохождения электрических кабелей, чтобы они соединили отдельные точки электропотребления в единую систему, берущую начало от электрического щитка. Проектирование разводки – это самый сложный этап проектирования, так как существует несколько типов подключения проводки:

• последовательный;
• параллельный;
• смешанный.

При последовательном соединении электрических точек, они друг за другом подключаются от одного кабеля, а при параллельном – к каждой розетке тянется отдельный провод от распределительного короба. Последовательное соединение считается слишком ненадежным, а параллельное – очень дорогостоящим, из-за большого количества используемых кабелей. Потому профессионалы рекомендуют использовать смешанное подключение, предполагающее использование обоих типов соединения в разных условиях. Там где можно сэкономить, не снижая надежность и функциональность системы, используют последовательное соединение, в остальных случаях – параллельное.

При параллельном соединении к каждой розетке будет тянуться отдельный провод от распределительного короба

Для упрощения прокладки проводов и повышения надежности всей системы всю домашнюю электропроводку разбивают на несколько групп потребления, каждая из которых подключается к отдельному автомату и УЗО в электрическом щитке. Чаще всего в частном доме выделяют следующие группы потребления:

1. 1. Группа освещения кухни и жилых помещений.
2. 2. Освещения ванной и туалета.
3. 3. Электроснабжение розеток жилых помещений и коридора.
4. 4. Электроснабжение розетки электроплиты.
5. 5. Электроснабжение кухонных розеток.

Конечно, вы можете сформировать и любые другие группы электрического потребления, если считаете, что ваш вариант сделает электросистему более надежной и удобной в использовании.

В некоторых случаях для упрощения внутренней разводки допускается прокладка проводов к розетка под полом, а проводов для верхнего освещения внутри плит перекрытия. Такие провода на схемах отмечают пунктирной линией.

Проект электроснабжения жилого объекта обязательно должен содержать в себе расчет силы тока в электрической сети, на основе которого выбирают материалы для системы. Расчет выполняют по формуле:

I=P/U,

Где I – сила тока, U – напряжение в сети, а P – суммарная мощность всех устройств электропотребления, устанавливаемых в доме.

Необходимо тщательно рассчитать общую нагрузку в электрической цепи и рационально распределить её

Для начала вам нужно будет провести расчет общей мощности электрооборудования. Для этого складываем мощность микроволоновки (1 000 Вт), холодильника (400 Вт), чайника (2 000 Вт), 10 лампочек (по 60 Вт каждая = 600 Вт). Итого получаем:

1000 400 2000 600=4000 Вт

Полученную цифру разделяем на 220В (напряжение в электросети) и получаем силу тока на уровне 16,5 Ампер.

В большинстве случаев, сила тока в современных домах и квартирах редко превышает 25 А. Исходя из этого, для электрической системы подбирают все необходимые материалы, включая кабели, провода, устройства защиты и автоматического отключения.

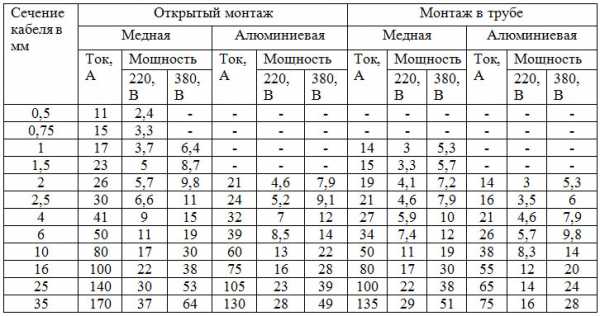

В таблице ниже представлена необходимая площадь поперечного сечения для алюминиевых и медных кабелей, прокладываемых открытым способом и в трубе, в соответствии с силой электрического тока, напряжением в сети и общей мощностью устройств потребления.

В таблице представлены точные значения, но сила тока может колебаться, потому провода необходимо выбирать с запасом. Запас требуется еще и потому, что со временем эксплуатации количество используемых бытовых приборов будет только увеличиваться и нагрузка на сеть будет расти.

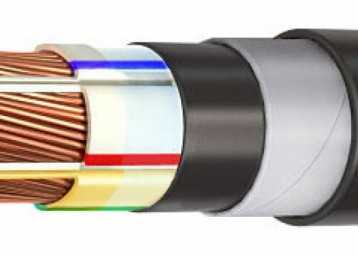

Мы рекомендуем для создания электрической сети в доме использовать следующие электрические кабели:

• ВВГ-5*6 (5 жил, сечение 6 мм2) – подходит для домов с трехфазным питанием для подключения щитка освещения;
• ВВГ-2*6 – используется в сетях с двухфазным питанием для подключения щитка освещения;
• ВВГ-3*2,5 – в качестве проводки от внутреннего щита к распределительным коробам и розеткам;
• ВВГ-3*1,5 – для прокладки от распредкоробов к выключателям;
• ВВГ-3*5 – для электроплит.

Для определения точной длины каждого типа кабеля придется использовать рулетку и с ее помощью замерить примерное расстояния маршрута каждого провода. К полученному результату рекомендуется прибавить дополнительные 3-4 метра, чтобы кабеля точно хватило на монтаж.

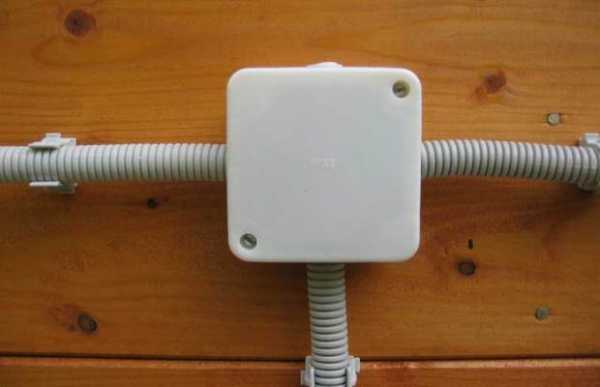

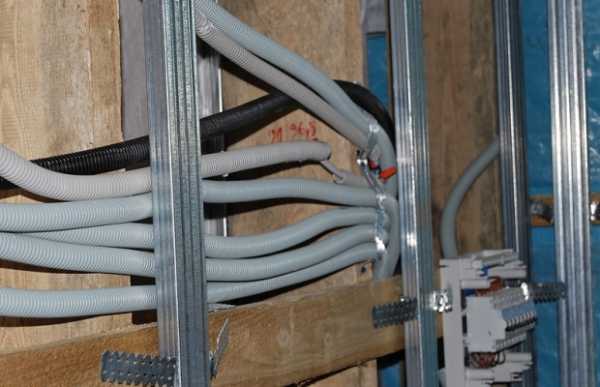

Использование гофротрубы для прокладки электропроводки — это надежный способ предохранить провода от повреждений и дополнительное удобство при прокладке

В электрическом щите дома обязательно должно найтись место для автоматических выключателей и УЗО. УЗО устанавливают на каждую группу освещения. Обычно используют УЗО на 16 и 20 А. Защитные устройства на 16 А подходят для групп освещения и выключателей, а на 20 А – для розеточных групп. Для установки электрической плитки обычно используют УЗО на 32 А, но если мощность плитки больше 7 000 Вт, то понадобится устройство защиты на 63 А.

Далее вам придется подсчитать, сколько всего потребуется в доме розеток и распределительных коробок. С этим никаких проблем возникнуть не должно, достаточно посмотреть на ранее подготовленную схему и произвести подсчет. Помимо электроприборов вам потребуются различных расходные материалы – изолента, кабельные каналы, короба для электропроводки, подрозетники и т. д. Их количество тоже нужно заранее подсчитать, чтобы за один раз приобрести все необходимое.

3

Правила выполнения электромонтажных работ

Когда проект электрической системы будет готов, можно переходить к электромонтажу, но с чего начать? Лучше всего начинать с изучения техники безопасности и подготовки необходимых инструментов, которые обязательно вам понадобятся. Для монтажа нужен тестер, кусачки, отвертки, пассатижи, шуруповерт, а также инструмент для штробления стен. Штробление требуется при скрытом способе монтажа электрических кабелей, предполагающем монтирование кабелей в стены. Вам также пригодится уровень, с помощью которого вы сможете прочертить идеально ровные горизонтальные и вертикальные линии, которые будут служить ориентиром при монтаже проводов.

После подготовки всех необходимых инструментов можно приступать к разметке. Вам нужно будет маркером или карандашом отметить на стенах и других поверхностях маршруты прохождения кабелей и места расположения точек электрического потребления, в которых придется делать отверстия под установку выключателей и розеток.

После завершения разметки действовать нужно в соответствии с выбранным способом монтажа кабелей. Если вы планируете сделать открытую проводку, то после разметки можно приступать к монтажу кабельных каналов, которые обычно выполняются из качественного пластика. Если же проводку планируется установить скрытым способом, то нужно выполнить штробление – сделать каналы в поверхностях, внутри которых в дальнейшем будут уложены провода.

При штроблении рекомендуется сначала сделать отверстия под точки электрического потребления – розетки, выключатели и источники света, а затем приступать к созданию кабельных каналов. Отверстия в стенах делают перфоратором, а штробы – болгаркой. Готовьтесь к тому, что работа приведет к образованию огромного количества пыли и грязи, ведь штробы под кабели должны быть достаточно большими, чтобы в них помещались все провода.

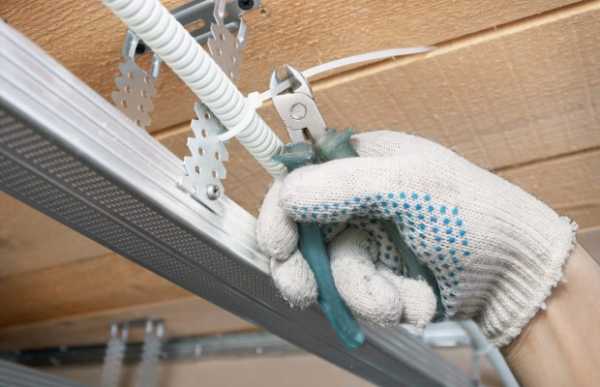

Помимо стен провода будут располагаться и на потолке. Существует несколько способов развести кабели на потолке. Если вы планируете сделать натяжной или навесной потолок, то провода нужно крепить к перекрытиям. В противном случае придется и на потолке выполнять штробления для устройства каналов в поверхности для прокладки кабелей.

Для прокладки кабелей из одной комнаты в другую необходимо делать отверстия в стенах. Отверстия нужно делать перфоратором рядом с углом помещения. После завершения штробления и сверления можно приступать к монтажным работам.

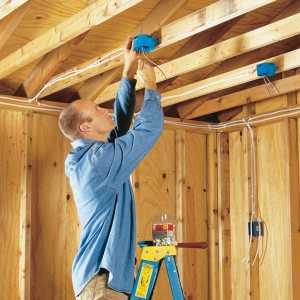

Розетки, распределительные короба и выключатели навешиваются непосредственно на стену при открытой проводке, и делать для них отверстия не нужно

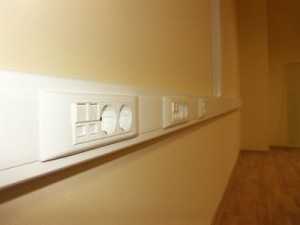

Открытую электропроводку устанавливать намного проще, чем скрытую. Начинать работу нужно с монтажа внутреннего электрического щитка. Если в доме предусмотрена специальная ниша для него, то короб установите в нее, если ниши нет, короб просто навешивается на одну из стен, рядом с местом ввода электричества в дом. Внутрь щита установите закупленные УЗО и автоматические выключатели, количество которых должно соответствовать числу выделяемых групп потребления.

В верхней части собранного щитка должны находиться нулевые клеммы, в нижней – заземляющие, а между ними располагаются автоматы. После этого можно заводить в щиток кабель ВВГ-3*2,5. Со стороны места ввода электричества в дом подключение щитка должно выполняться профессиональным электриком, потому его трогать не нужно. Внутри же щитка вводный провод подключается так: синий провод к нулю, белый к верхнему контакту УЗО, желтый с зеленой полосой – к заземлению. УЗО соединяют последовательно между собой вверху с помощью перемычки от белого провода.

Далее по намеченным по поверхностям линиям в комнатах устанавливаются пластиковые кабельные каналы. Обычно их располагают по плинтусам или под потолками. Короба закрепляются саморезами через каждые 50 см. Заранее просверлите перфоратором в стенах отверстия и вбейте в них дюбеля.

Розетки, распределительные короба и выключатели тоже навешиваются непосредственно на стену при открытой проводке, и делать для них отверстия не нужно. Достаточно закрепить приобретенные устройства саморезами. Теперь можно приступать к пошаговой установке проводов. Начинайте с прокладки основной магистрали, а затем переходите к проводам, которые соединяют коробки распределения с точками электрического потребления. В последнюю очередь обычно устанавливают провода, идущие от распределительных коробок к устройствам освещения.

Помните, что проводам требуется изоляция. Все соединения должны быть заизолированы, иначе возможно возникновение аварий, способных угрожать вам и вашим близким. После соединения каждого провода в щите нужно вешать ярлык, чтобы не забыть, какой автомат за какую группу отвечает. В конце нужно «прозвонить» все провода тестером, чтобы убедиться в отсутствии ошибок и можно вызывать электрика для подключения щита к электроснабжению.

Монтаж скрытой проводки выполняется точно так же, но с той лишь разницей, что провода укладываются не в кабельные каналы из пластика, а в заранее подготовленные штробы в стенах и потолке. После того, как кабели будут уложены в штробы, отверстия в стенах необходимо заделать гипсовой шпатлевкой.

Для опытного электрика процедура электрификации дома – достаточно простая задача, которую он может выполнить очень быстро. Но для новичка монтаж электропроводки может оказаться просто непосильной задачей. Представленное в статье описание лишь пример того, как монтируется разводка, в каждых индивидуальных условиях имеется множество нюансов, которые важно учитывать. При отсутствии уверенности в собственных способностях не нужно рисковать, лучше закажите проектирование и монтаж у опытных мастеров.
