Как построить дымоход из кирпича своими руками

Кирпичный дымоход требует больше усилий, чем использование в этих целях металлической трубы. Зато такая конструкция выглядит намного престижнее и служит дольше. Мы рассмотрим три типа кирпичных дымоходов: классический одинарный, расширенный с вентиляционными отверстиями и упрощенный. Каждый вид имеет свои особенности и достоинства. Окончательное решение выбирается застройщиками, при этом должны приниматься во внимание индивидуальные особенности бани, дизайнерские предпочтения, финансовые возможности и наличие профессиональных навыков.

Как построить дымоход из кирпича

Содержание материала

Общие правила строительства дымоходов

Для всех типов дымоходов из кирпича существует несколько общих положений, обязательных к исполнению.

Выход на крышу классического дымохода

Высота над кровельным покрытием.

Регламентируется с учетом угла наклона скатов, должна обеспечивать противопожарную безопасность и исключать задувание тяги воздушными завихрениями от конька. Если покрытие крыши из негорючих материалов, то требования по противопожарной высоте можно игнорировать, но от завихрений дымоход следует предостерегать. Рекомендованные значения высоты можно увидеть на фотографии.

Высота дымохода

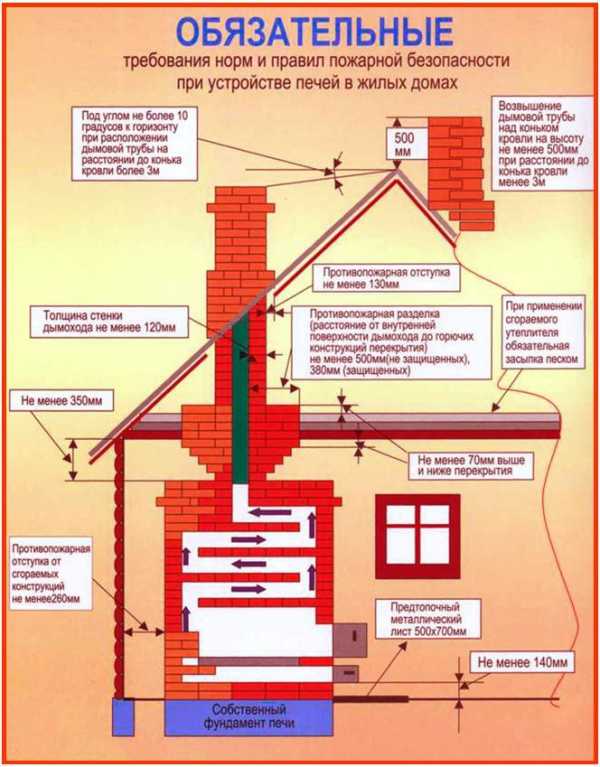

Требования по противопожарной безопасности

Материал изготовления. Для большинства дымоходов можно использовать обыкновенный красный кирпич. Если есть желание – покупайте огнеупорный, но стоит он значительно дороже, а большого положительного эффекта от его использования не стоит ожидать.

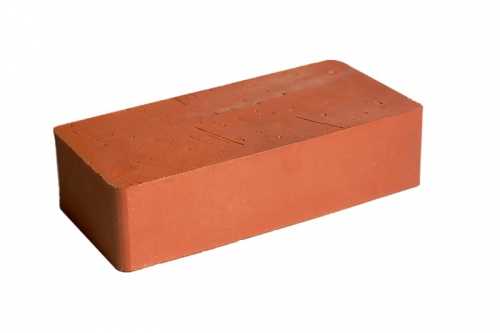

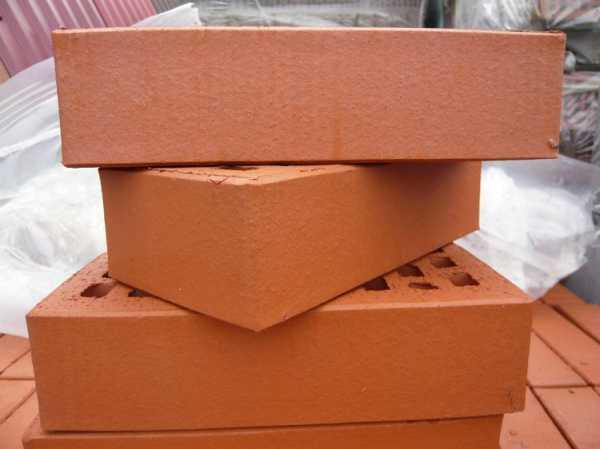

Кладка дымохода из красного кирпича

Рекомендуем применять огнеупорный кирпич только для кладки надсадной трубы, в этом месте самая высокая температура газов. Дело в том что красный кирпич без проблем может выдерживать температуру до +800°С, а температура газов в дымоходе значительно ниже. Категорически запрещается пользоваться силикатный кирпич – по время нагревания он выделяет в воздух ядовитые химические соединения. Такой кирпич можно применять только для внешней отделки стен.

Силикатный кирпич использовать запрещено

Важное требование ко всем кирпичам – боковые поверхности должны быть гладкими. Наличие неровностей и шероховатостей увеличивает отложение сажи в дымовом канале, придется его намного чаще прочищать. Большое количество сажи не только ухудшает тягу, но и может стать причиной воспламенения, а это прямой риск возникновения пожара. Во время вкладки дымохода внутренний канал нужно сразу очищать от выступающего в швах раствора. Пользуйтесь для этого влажной тряпкой или губкой, добивайтесь максимальной гладкости внутренних поверхностей канала.

Раствор для кладки. Есть два варианта. Одни печники применяют только глиняный раствор, другие добавляют в него немного цемента. Мы являемся сторонниками второго варианта, цемент значительно увеличивает прочность конструкции. Но выбирать вам, оба вида растворов неплохо справляются со своими задачами.

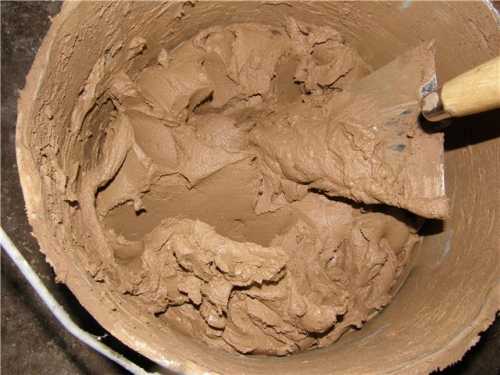

Готовый глиняный раствор для кладки печи

Классический дымоход

Рассмотрим конструктивные элементы классического дымохода.

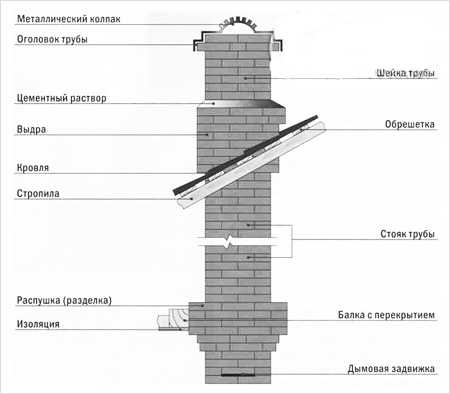

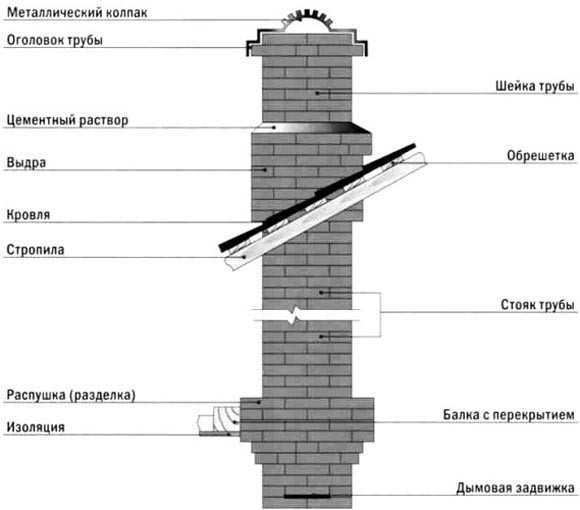

Устройство классического дымохода

Нижняя часть

От верха печки до дымовой задвижки (шибера). Принимает очень горячие газы, для канала можно использовать шамотные кирпичи. Шибер лучше купить готовый в магазине, нет возможности – делайте самостоятельно. Магазинные конструкции надежнее, они изготовлены из ковкого чугуна и не деформируются по время нагрева. Стальные шиберы могут деформироваться в результате отпуска стали. Деформированный шибер подклинивает в пазах, открытие/закрытие затрудняется. Для кладки нижней части дымохода рекомендуется использовать раствор глины без добавления цемента.

Стальной шибер в кирпичной печи

Распушка

Выполняет две задачи: повышает устойчивость дымохода к ветровым нагрузкам – упирается в балки перекрытия. Кроме того, увеличенные размеры распушки служат противопожарной защитой деревянных конструкций.

Распушка трубы

Стояк

Часть дымохода от распушки и до выдры. Самый длинный участок, во время кладки нужно соблюдать вертикальность положения всех рядов.

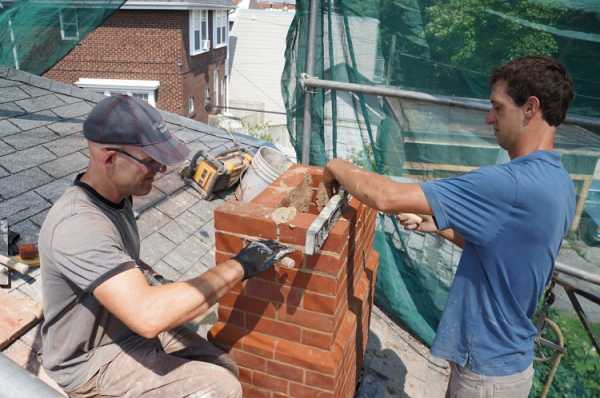

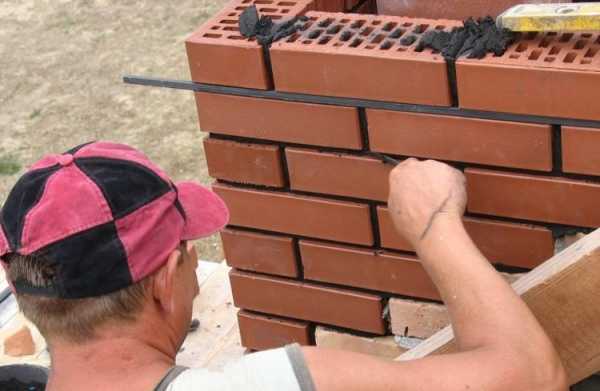

Кладка стояка дымохода

Выдра

Специальное утолщение над покрытием крыши. Традиционные дымоходы изготавливаются без использования современных методов герметизации выхода над крышей, увеличенные размеры выдры исключают попадание естественных осадков на чердак бани. Для улучшения изоляции по периметру выдры можно прибить листы оцинкованной стали.

Выдра

Шейка и оголовок

Длина шейки зависит от угла наклона и типа крыши, конкретные размеры учитывают все особенности строения. Высота шейки оказывает влияние на стабильность тяги вне зависимости от силы ветра.

После того как шейка сформирована, можно выкладывать оголовок

Оголовок – декоративный элемент дымохода.

Варианты оголовков дымохода

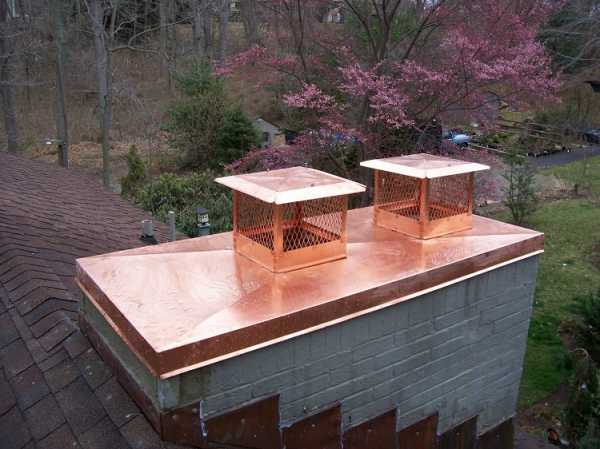

Защитный колпак

Предохраняет попадание дождя и снега в дымовой канал. Есть еще одна функция у колпака. Если печкой бани длительное время никто не пользуется, то птицы могут свить в канале гнездо – дымоход придется чистить. Для предотвращения таких ситуаций рекомендуется закрывать выход металлической сеткой.

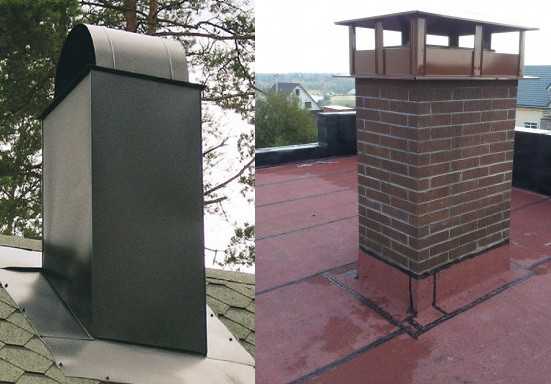

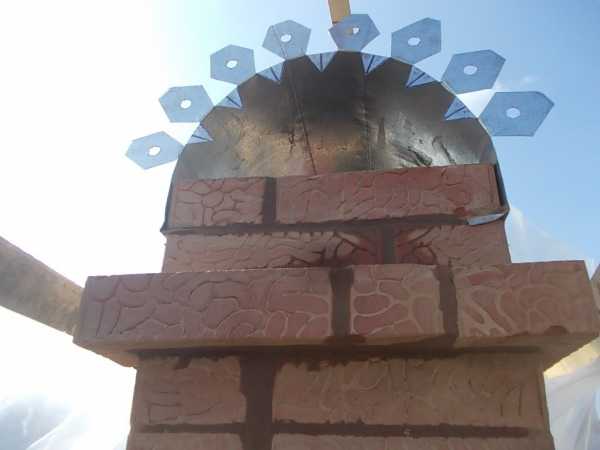

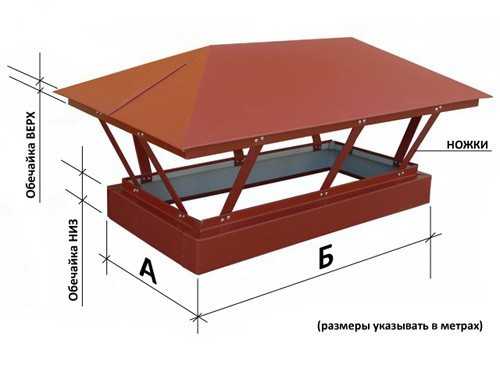

Устройство козырька на дымоход

Мы можем дать только приблизительные размеры каждого элемента дымохода, более точные параметры нужно рассчитывать с учетом архитектурных особенностей печи и бани.

Этапы строительства классического дымохода

Наличие кирпичного дымохода следует предусматривать еще во время проектирования бани. Печка должна быть кирпичной и обязательно на отдельном бетонном фундаменте.

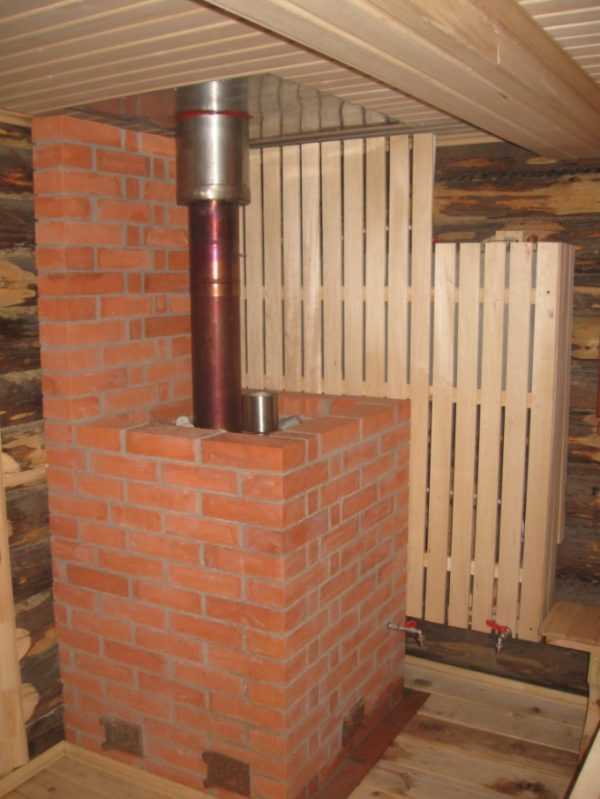

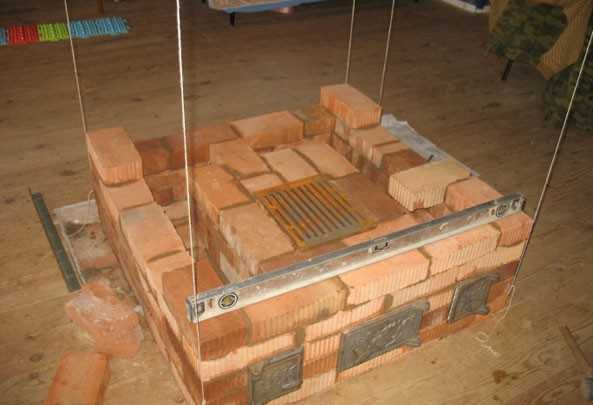

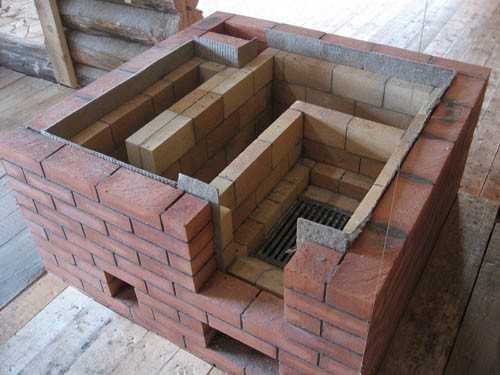

Банная печь на этапе возведения топки

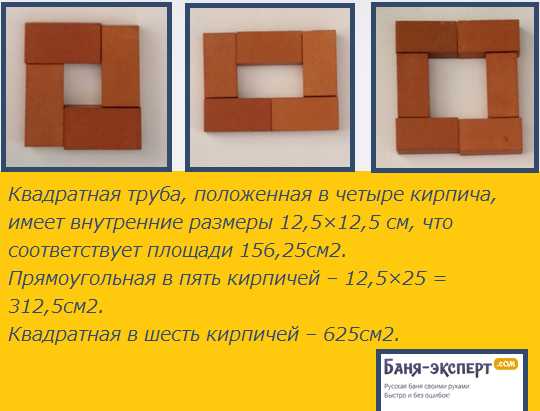

Для большинства банных печей достаточно канала 250×120 мм, это стандартные размеры красного кирпича. Для кладки дымохода потребуются специальные кирпичи в половину стандартной, их можно купить готовыми или состоятельно обрезать болгаркой с алмазным диском.

Толщина раствора не более 1 см, чем толще раствор – тем больше риски его растрескивания во время теплового расширения. Не рекомендуем делать такой сложный дымоход для металлической печи, для нее достаточно установить трубу.

Шаг 1. Приготовьте кирпичи, инструменты и раствор. Снимите размеры до шибера и распушки.

Шаг 2. Начинайте кладку снизу дымохода от печки, каждый ряд проверяйте уровнем по всем четырем плоскостям. Через три-четыре ряда очищайте канал от излишков раствора.

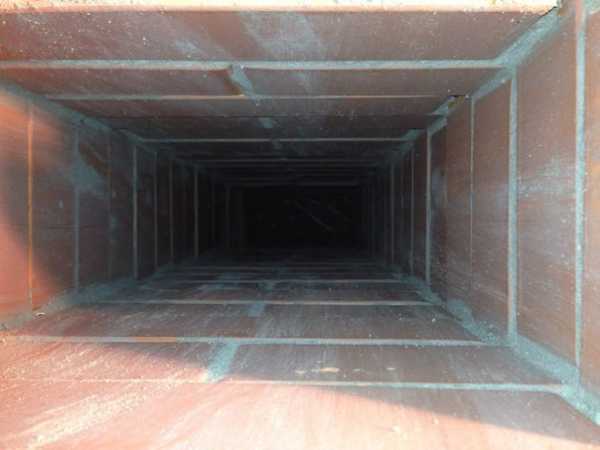

Вид канала

Практический совет. Кладку дымохода можно существенно ускорить. После того как положено 2-3 ряда кирпичей, закрепите в них по углам веревки и натяните их к потолку. Веревки устанавливайте строго вертикально, по ним контролируется положение дымохода. Больше не надо терять время на проверку каждого ряда уровнем.

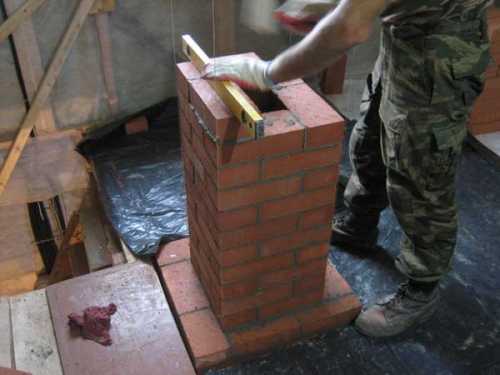

Контроль вертикальности

Шаг 3. В месте установки шибера закрепите рамку. Установка рамки не должна нарушать положение верхней плоскости кирпичей, для этого нужно в них выбрать углубление по размерам рамки шибера.

Шаг 4. Продолжайте кладку до начала устройства распушки. Подсчитайте количество рядов, которые придется класть до выхода распушки на нужные размеры. При этом имейте в виду, что за один ряд периметр дымохода увеличивается на четверть ширины кирпича. Распушка должна плотно примыкать к потолочным балкам. Если они находятся на большом расстоянии от дымохода, необходимо сделать специальные упорные рамочные конструкции.

Распушка

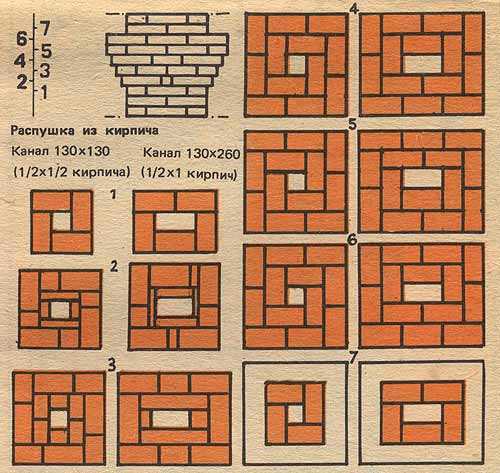

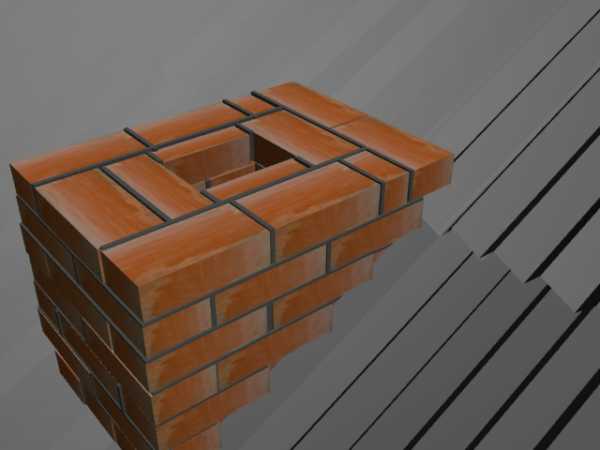

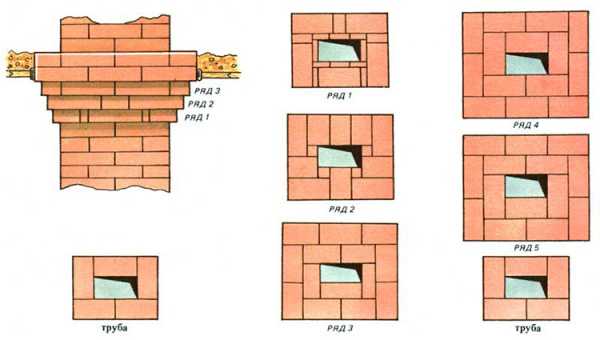

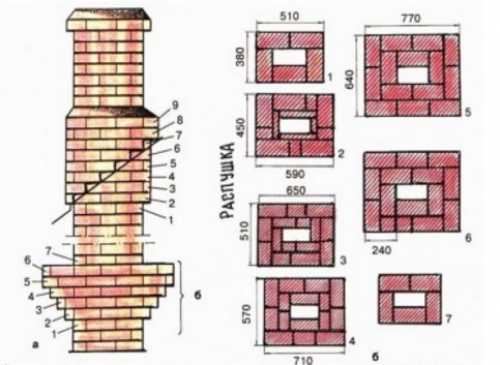

Шаг 5. Выкладывайте распушку согласно схеме. Имейте в виду, что это лишь принципиальная схема, конкретное количество рядов кирпичей для выхода на максимальную ширину распушки зависит от конструкции бани. Необязательно делать распушку квадратного профиля, можете выкладывать прямоугольную.

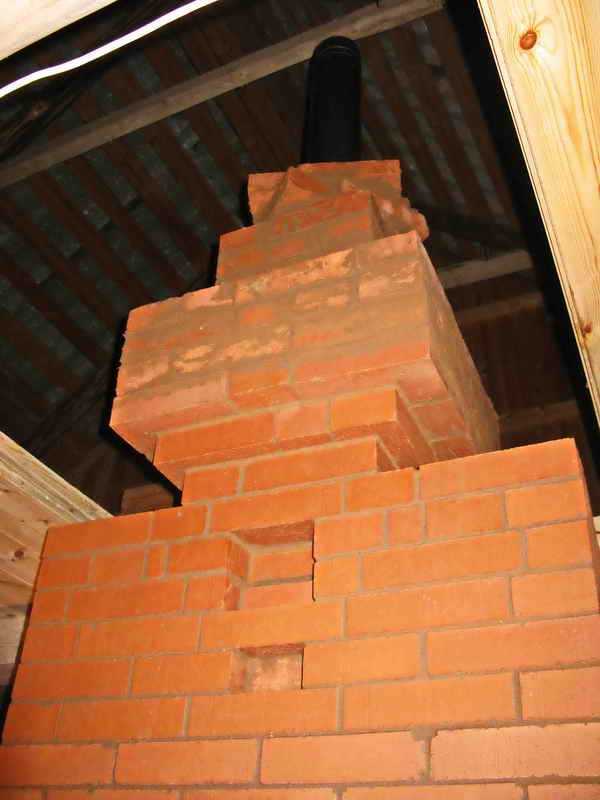

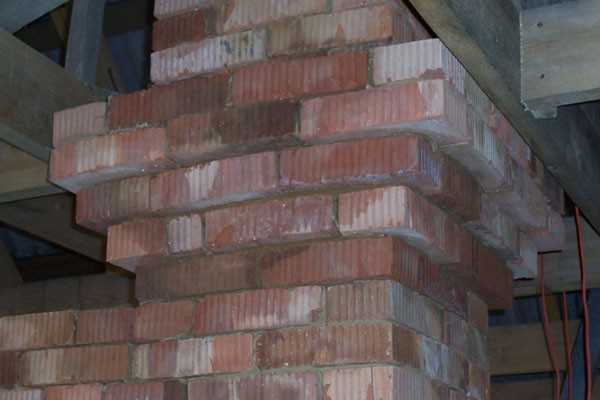

На фото – распушка

Важно. Между потолочными балками и распушкой не должно быть зазоров, в противном случае дымоход под воздействием резких порывов ветра будет шататься. Колебания нарушат герметичность примыкания трубы к кровельным покрытиям, а это обязательно вызовет протечки. Что такое постоянно мокрая стропильная система или чердак, объяснять не надо. Никакой минеральной ваты для теплоизоляции не подкладывайте, толщина распушки полностью исключает самовозгорание деревянных элементов.

Шаг 6. Постепенно за то же количество рядов переходите с распушки к размерам дымохода, подтягивайте его к крыше.

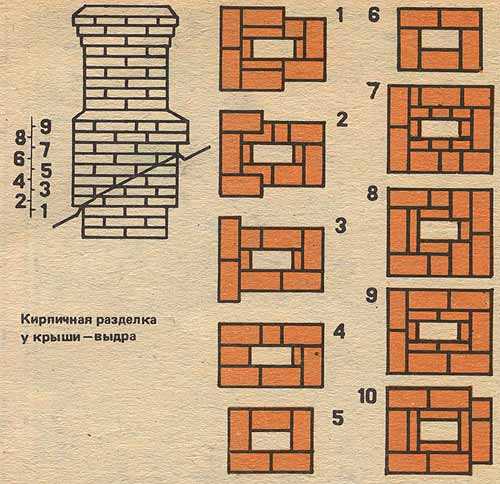

Шаг 7. На нижнем уровне крыши начинайте класть выдру. Этот элемент дымохода сложнее распушки, увеличение ширины дымохода должно происходить постепенно с учетом наклона скатов. Настоятельно рекомендуем для повышения устойчивости конструкции во время кладки вмуровать в выдру металлические пластины и прикрепить их к стропильной системе.

Выдра

Торцы кирпичей нужно подрезать, это уменьшит величину зазора межу кровельным покрытием и выдрой. Если подрезать не хочется – советуем между нижней частью выдры и кровельным покрытием установить металлические листы для предупреждения попадания на стропильную систему и чердак атмосферных осадков.

Расшивка прохода кирпичной трубы. Распушка

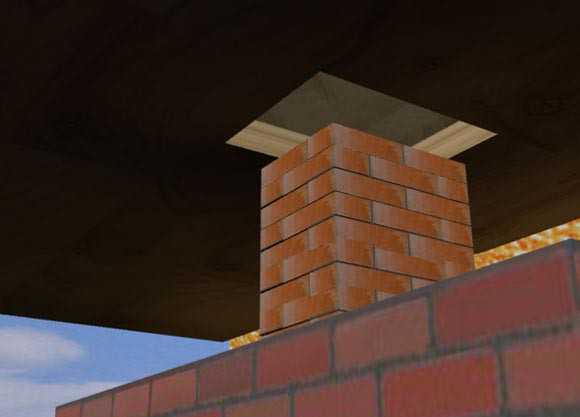

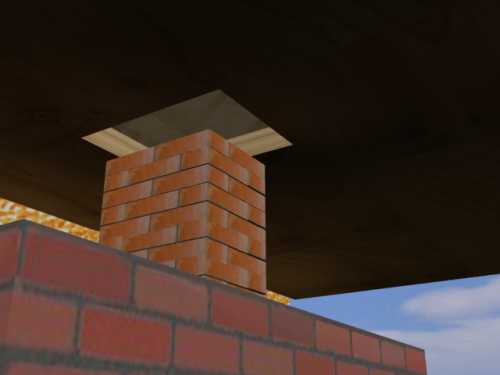

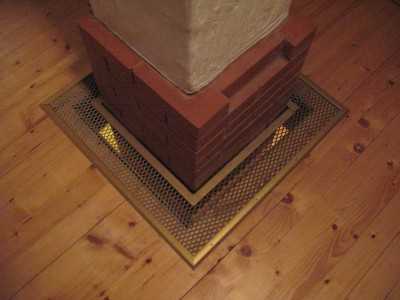

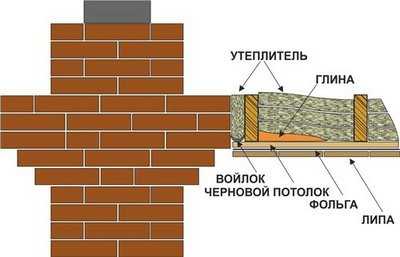

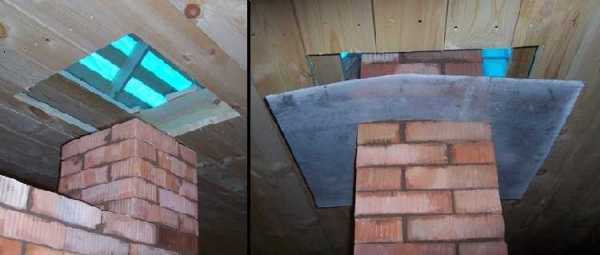

Проход трубы через потолок

Практический совет. Для тех, кто впервые занимается строительством дымохода из кирпича, настоятельно советуем перед кладкой выложить на земле кирпичи без раствора согласно схеме. Это позволит лучше понять технологию кладки и избежать досадных ошибок.

Важно. Если штукатурка дымохода не планируется, то видимую часть кладки нужно делать под внутреннюю или внешнюю расшивку швов. Кирпичи ровные и красивые – расшивайте швы, внешний вид материалов неудовлетворительный – придется оштукатуривать. О технологии оштукатуривания мы расскажем немного ниже.

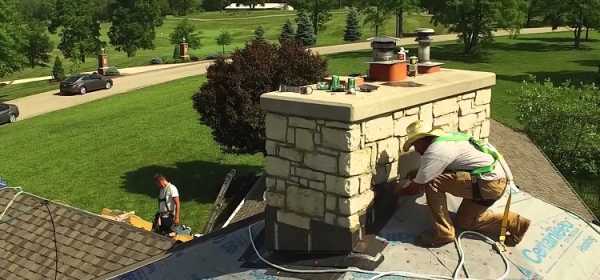

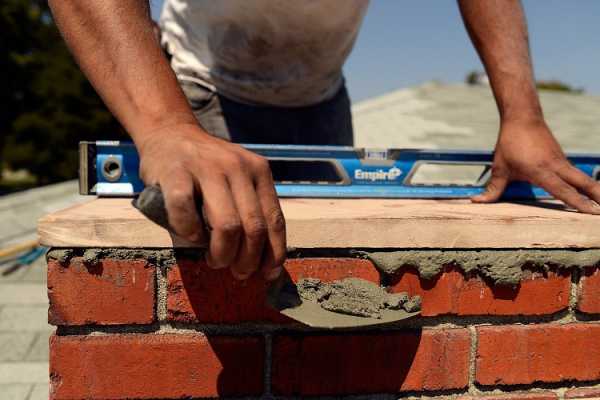

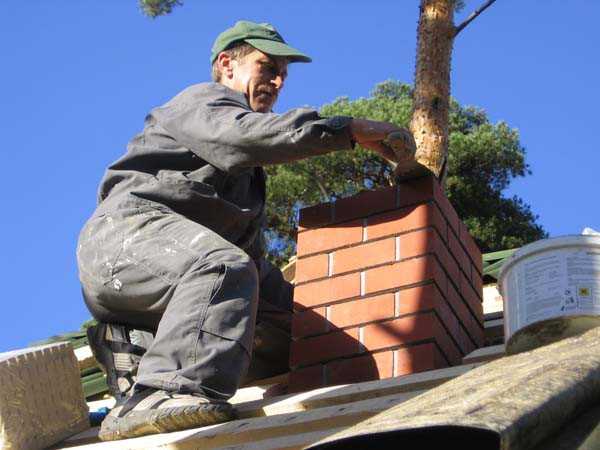

Шаг 8. Кладка оголовка. Чисто декоративный элемент, внешний периметр дымохода увеличьте на четверть кирпича. Оголовок один ряд и сразу после него финишный. В финишный ряд рекомендуем вмуровать металлическую сетку от птиц. Сверху на дымоходе дюбелями закрепите защитный колпак.

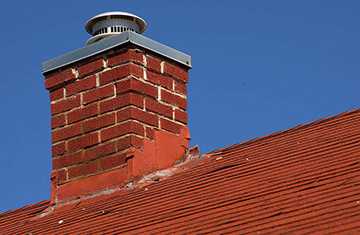

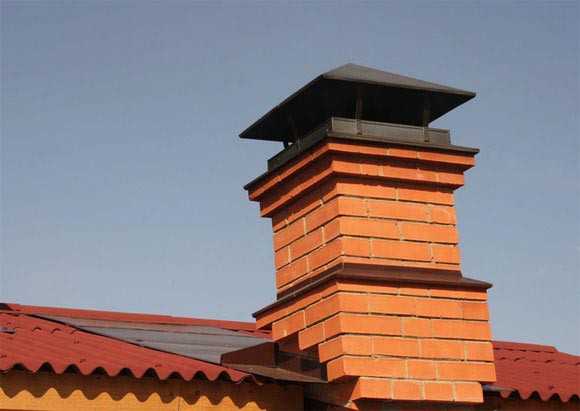

Оголовок трубы

Дайте два-три дня на просушку, а потом начинайте первую протопку печи. Не пугайтесь, если вначале протопки тяга будет маленькой или вообще отсутствовать, со временем все встанет на свои места.

Как оштукатурить верхнюю часть кирпичного дымохода

Есть два варианта:

• купить в магазине специальные металлические уголки;
• сделать самостоятельно универсальное приспособление.

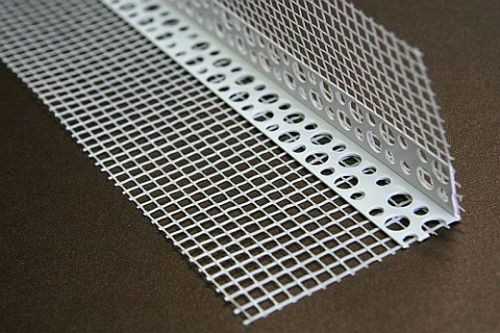

Штукатурный профиль

Мы считаем, что сделать универсальное приспособление намного выгоднее.

1. Во-первых, это намного дешевле.
2. Во-вторых, им можно пользоваться во время оштукатуривания дверных и оконных проемов, внешних углов стен и. д. Это значит, что такие приспособления всегда пригодятся на стройке.
3. В-третьих, можно самостоятельно регулировать толщину штукатурного слоя в зависимости от состояния поверхностей.

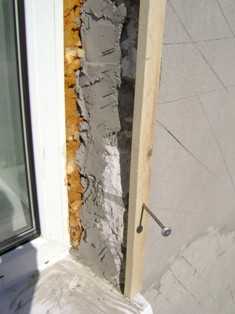

Рейка для угла

Приспособление изготавливается из отрезков катанки или строительной арматуры Ø 6÷8 мм. Длина арматуры зависит от ширины дымохода или стен. Пруток нужно согнуть буквой V, центр изгиба располагается посредине. Концы еще раз изгибаются под углом примерно 90°. Как пользоваться приспособлением?

Шаг 1. Подберите ровные деревянные рейки, длина реек должна равняться длине поверхности. Может быть и короче, но тогда придется оштукатуривать в два приема.

Шаг 2. Установите рейки по углам дымохода (или проема) и зафиксируйте их двумя изготовленными зажимами. Зажимы должны надежно удерживать рейки в нужном положении.

Шаг 3. В зависимости от состояния поверхности дымохода подберите толщину штукатурного слоя. Старайтесь, чтобы она не превышала 1,5 см, если есть большие выступы, то уберите их.

Шаг 4. С помощью уровня установите рейки в вертикальном положении. На одной стороне дымохода должно быть две рейки. Такие же операции повторите и на противоположной стене.

Шаг 5. Начинайте штукатурить поверхности, правилом убирайте лишнюю массу и по установленным рейкам выравнивайте ее. Повторите действия с противоположной стороны дымохода.

На следующий день аккуратно снимите зажимы и рейки. Теперь ровные углы штукатурки будут служить направляющими для правила во время оштукатуривания двух оставшихся плоскостей дымохода. Просто, быстро, дешево и красиво. Зажимы не выбрасывайте, с их помощью можно обрабатывать все внешние углы в зданиях.

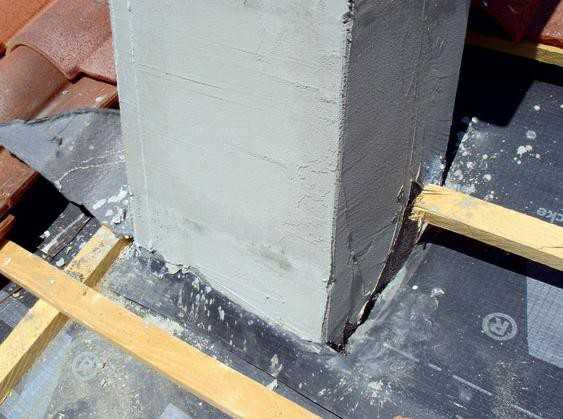

Пример оштукатуренной трубы

Кладка упрощенного дымохода

Надеемся, что вы внимательно прочитали наши советы и уже имеете понятие о кладке традиционного дымохода. В таком случае упрощенный вариант не создаст больших проблем. Остановимся на его отличиях и технологических особенностях.

Видео – Упрощенный дымоход

Дымоход не имеет распушки и выдры. Распушка служит элементом фиксации, раз ее нет – нужно крепить конструкцию иным способом. Мы рекомендуем по периметру дымохода из уголка сделать рамку, при помощи резьбовых соединений прикрепить рамку к дымоходу на уровне потолка. Далее ее нужно зафиксировать к потолочным балкам перекрытия. Фиксировать можно металлическими пластинами или строительной арматурой, не имеет значения. Главное, чтобы дымоход не шатался.

Выдра была нужна для герметизации выхода дымохода над кровельным покрытием. Она не муруется – делайте герметизацию самостоятельно. Используйте для этого металлические листы, конкретная технология герметизации зависит от типа крыши. Мы укажем только главные общие моменты.

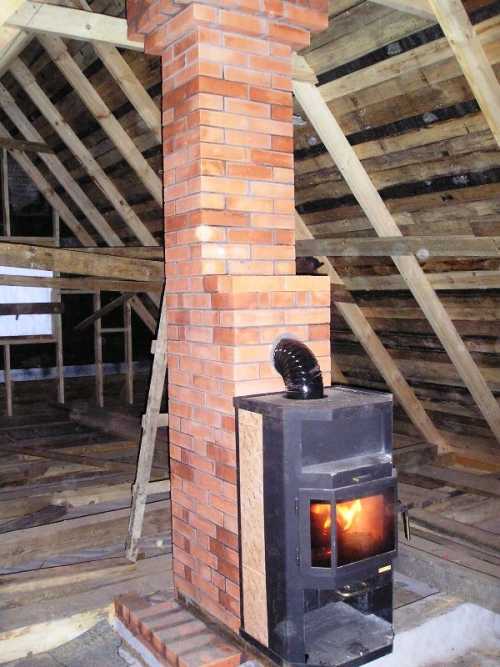

Кладка простого кирпичного дымохода

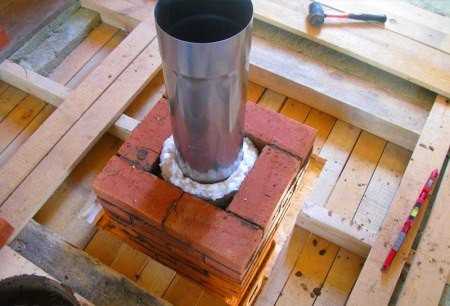

Проход дымохода из кирпича через потолок

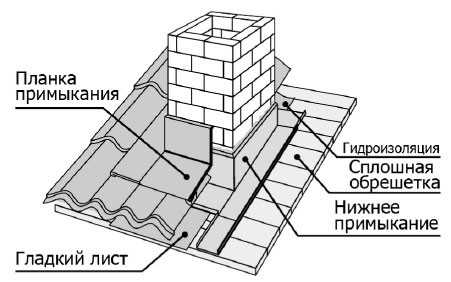

Вывод трубы через крышу

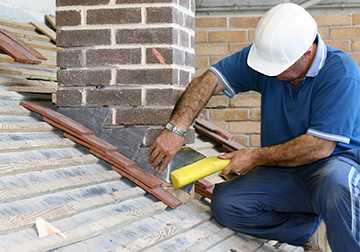

1. Защитные фартуки нужно согнуть и вложить в канавку, прорезанную на плоскостях дымохода.
2. Для полного исключения попадания влаги все места прилегания крайне желательно обработать любым герметиком.
3. Есть возможность – во время обустройства кровельного покрытия приобретайте заводские системы герметизации выхода дымохода.

Если кирпич, используемый для кладки дымохода, уже был в употреблении, то необходимо штукатурить и внутренний канал. Особых углов и прямолинейности соблюдать не стоит, главное, чтобы поверхности были по возможности гладкими.

Как сделать кирпичный дымоход с вентиляционными каналами

Наличие эффективной вентиляции в парной и душевой – одно из важных условий комфортности принятия водных процедур. Кроме того, она помогает быстро высушить помещения и увеличить срок эксплуатации всех деревянных конструкций.

Как сделать кирпичный дымоход с вентиляционными каналами

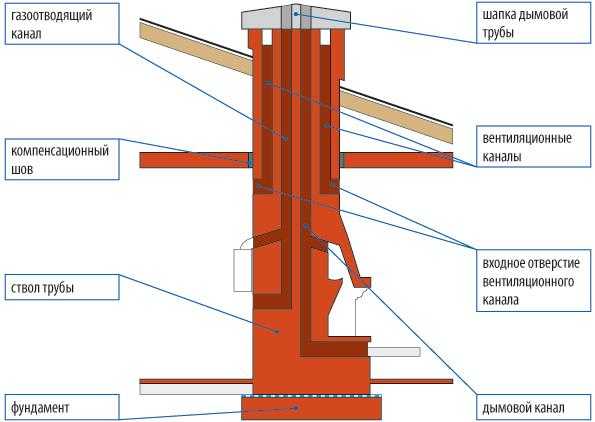

Схема дымохода

Ставить кирпичный дымоход только ради дыма от печи нецелесообразно. В таком случае придется делать в стенах вентиляционные продухи. Настоятельно рекомендуем сразу в дымоходе сделать вентиляционные каналы. Если печь и дымоход разместить правильно, то появляется возможность обустроить вентиляцию не только в парной, но и в душевой. Для иных помещений бани вентиляцию можно вообще не делать.

В каналах допускается монтаж электрических вентиляторов (принудительная вентиляция) или декоративных решеток с регулируемыми жалюзи или заслонками.

Как выполняются работы по кладке вентканалов?

Шаг 1. На земле из кирпичей сделайте предварительную раскладку дымохода, предусмотрите в нем один канал для дыма и два для вентиляции. В целях экономии денег, кладку трубы от печки делайте газобетонными блоками, они намного дешевле, кирпич применяйте только для дымового канала. Весь дымоход из кирпичей нужно класть лишь с места открытия вентиляционных каналов (под потолком парной и душевой). После открытия каналов дымоход делается только из керамического кирпича.

Шаг 2. Кирпичи кладите с перевязкой, размеры вентиляционных отверстий достаточно делать по периметру ≈ 12 см, что составляет одну ширину и две толщины стандартного красного полнотелого кирпича.

Шаг 3. Если по технологическим соображениям вентиляционный канал приходится делать в углу дымохода, то болгаркой подрезайте кирпичи для придания им нужной геометрической формы. Тщательно заделывайте швы, не оставляйте пропусков. Нарушение герметичности швов значительно понижает эффективность вентиляции помещений.

Шаг 4. Рекомендуемая толщина стенок между каналами полкирпича, но вы можете изменять ее в зависимости от необходимого расстояния между вентиляционными и дымовым каналами. Каждый новый ряд перевязывайте со старым минимум в полкирпича. Имейте в виду, что размеры дымохода с вентиляционными каналами увеличиваются, возрастают ветровые парусные нагрузки, следовательно, нужно повысить его устойчивость.

Шаг 5. По такому же алгоритму продолжайте кладку по всей длине дымохода. Для ускорения работ между крайними углами натягивайте веревку и по ней контролируйте положение кирпичей. Не помешает время от времени проверять вертикальность конструкции. Оголовок выполняется обычным способом – с нависанием трети кирпича через ряд.

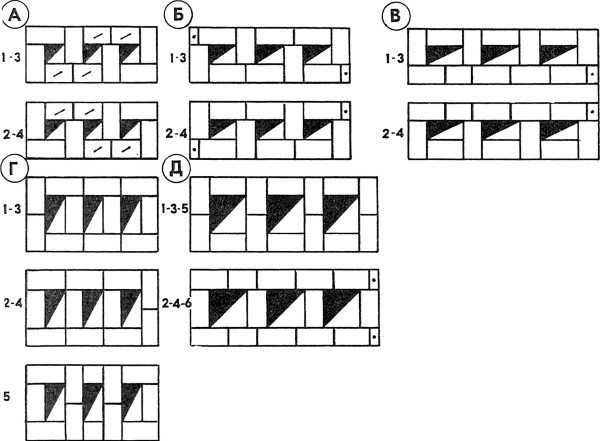

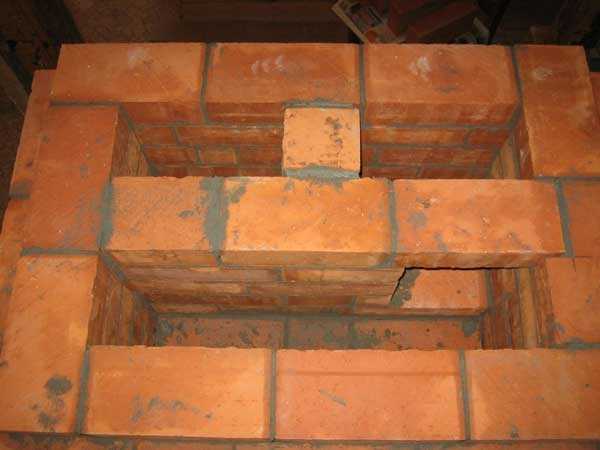

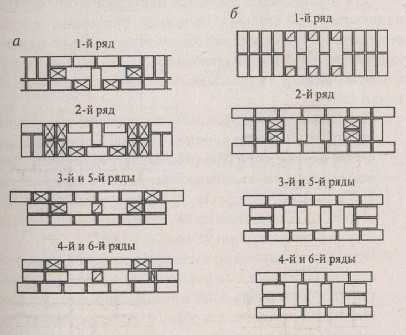

Кладка дымоходов и вентиляционных каналов: а) в стенах толщиной в 1.5 кирпича; б) в стенах толщиной в 2 кирпича

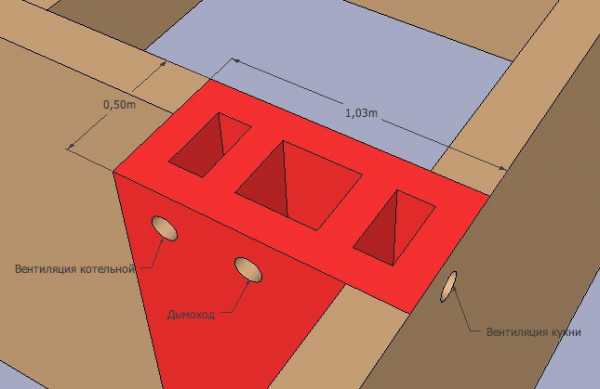

Простая схема дымохода для отвода дыма и газа, а также для вентиляции

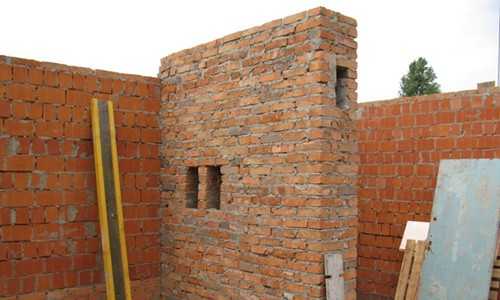

Дымоход с вентканалами

Видео – Кладка дымохода с вентиляционными каналами

Выдру и распушку в таких дымоходах делать не стоит, прикрепите дымоход к балкам и стропилам при помощи металлических уголков и пластин.

Как рассчитать диаметр канала дымохода

Можно встретить утверждения, что высота дымохода не может быть менее пяти метров. Это не так, не обращайте внимания на такие утверждения. Только представьте себе баню высотой приблизительно два метра, над которой торчит дымоход высотой три метра.

Точные расчеты довольно сложные, нужно знать много формул и учитывать большое количество факторов: температуру газов на входе в дымоход, скорость движения воздушного потока, высоту, скорость сжигания и вид топлива, розу ветров и т. д. Не стоит заниматься такими сложными вычислениями, советуем пользоваться шведским методом. Он учитывает главные показатели, на основании них сделаны расчеты и составлен график. В качестве исходных данных нужно только знать площадь топки (F), дымохода (f) и его высоту (H). Имея два параметра всегда можно узнать неизвестный третий.

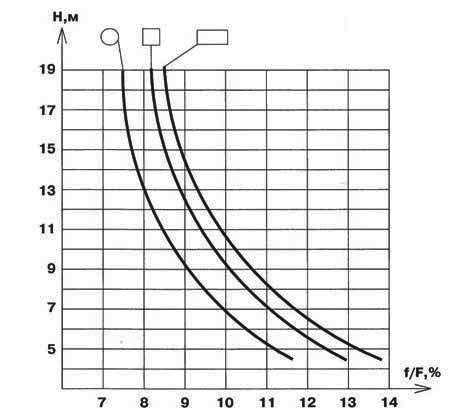

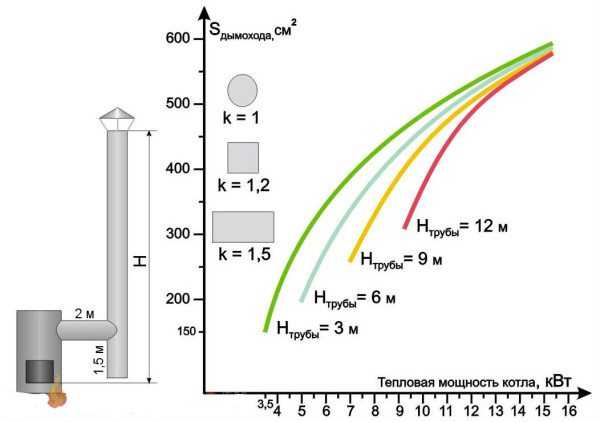

График для определения параметров дымохода

К примеру, вы знаете размеры топки и дымохода, вам нужно узнать его высоту в зависимости от конфигурации профиля. Найдите процентное соотношение этих параметров и при помощи графика узнайте минимальную высоту. Или наоборот, известна высота дымохода и площадь топки, а нужно узнать плошать канала дымохода. Опять с помощью простейших арифметических действий по графику узнаете размеры канала с учетом конфигурации сечения.

Расчет дымохода

Практические советы

Кладку выдры и распушки можно упростить за счет использования металлических пластин или прутков. С их помощью связывайте между собой ряды, только не допускайте попадания прутков в рабочие каналы.

Можно встретить советы не оштукатуривать некачественные кирпичи, а обкладывать их специальной керамической плиткой. Мы не советуем поступать таким образом по нескольким причинам.

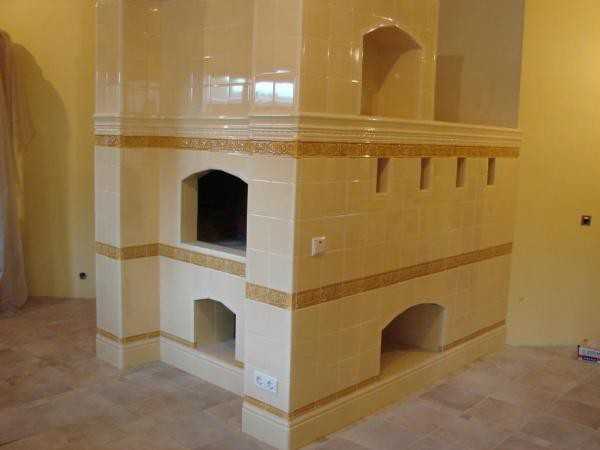

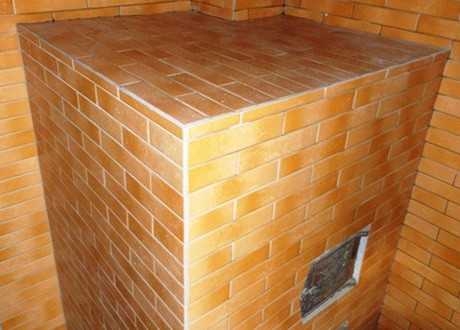

Керамическая плитка для печки – пример

Облицовка печи и дымохода керамической плиткой

1. Во-первых, есть большая вероятность, что плитка отпадет, постоянные циклические изменения линейных размеров дымохода крайне негативно влияют на показатели адгезии плитки.
2. Во-вторых, перед облицовкой неровных поверхностей в любом случае придется их подравнивать. Зачем тогда делать двойную работу за тройные деньги?

Важно. Длительность эксплуатации кирпичного дымохода во многом зависит от режимов топки печи. Красный кирпич очень боится повышенной влажности. Особенно, в зимний период времени, когда вода замерзает и с удвоенной скоростью нарушает его целостность. Что делать, чтобы кирпич в дымоходе не был влажным? Все очень просто – температура газов на выходе из дымохода должна быть не менее +110°С, такие условия исключат появление на стенках канала конденсата.

Но здесь появляются проблемы. Чтобы достичь такой температуры дыма на выходе, нужно сильно топить печь, а это не всегда возможно и целесообразно. Кроме того, большинство современных заводских печей имеют довольно высокий КПД, теплота сгорания топлива отдается в топочной камере, в дымоход поступают уже относительно холодные газы. Значит, появление конденсата неизбежно. Кстати, конденсат не только отрицательно влияет на прочность кирпича. К мокрым стенкам канала налипает много сажи, дымоход придется чистить чуть ли не через год.

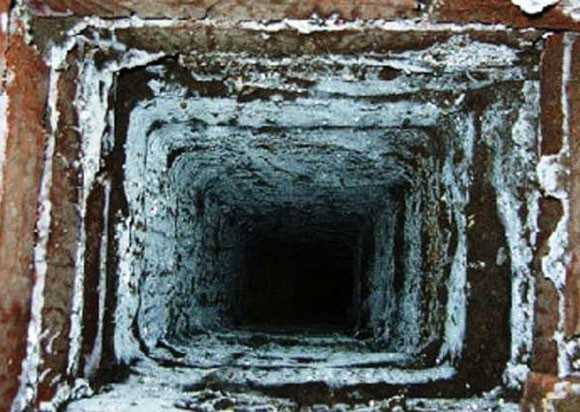

Конденсат в дымоходе

Есть два выхода из такого положения.

1. Первый – сильно топить печь.
2. Второй – вставить в канал дымохода тонкостенную трубу из легированной стали.

Выбирайте, какой из предлагаемых нами способов вам больше подходит.

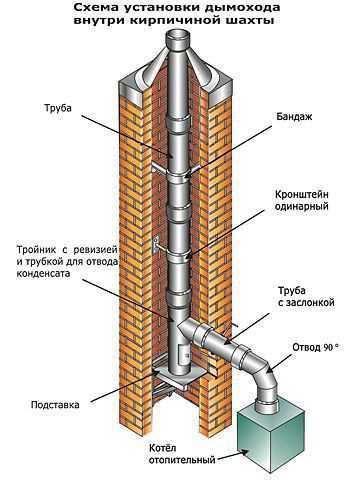

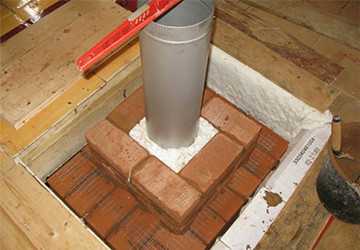

Кирпичный дымоход со стальной шахтой

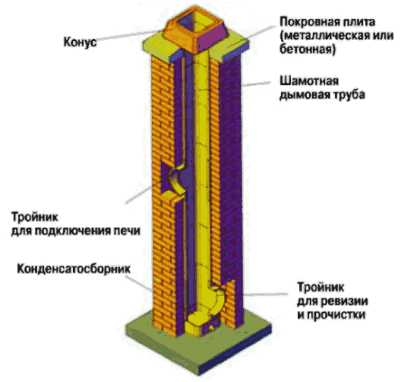

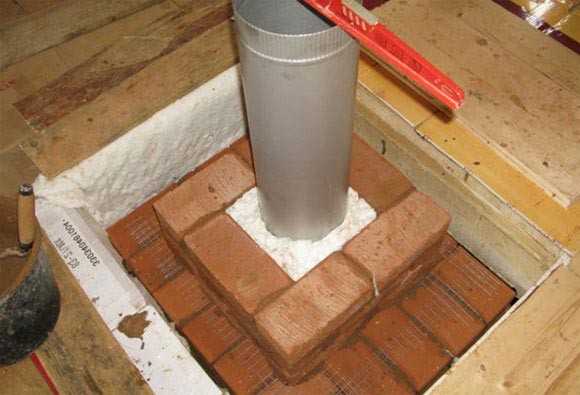

Стальная труба внутри кирпичного дымохода

Гильзование кирпичного дымохода

banya-expert.com

Кладка дымоходов из кирпича | Строительный портал

Кладка дымоходов выполняется из разных материалов. Некоторые способны успешно противостоять появлению коррозии, образованию конденсата и сажевым отложениям. Другие позволяют изготавливать дымоход сложной конфигурации. Тем не менее, как и раньше высокой популярностью пользуются традиционные дымоходы из кирпича, которые доказали свою надежность и эффективность за сотни лет эксплуатации.

1. Особенности дымоходов из кирпича
2. Конструктивные элементы кирпичного дымохода
3. Выбор материала для кладки кирпичного дымохода
4. Требования по устройству кирпичных дымоходов
5. Как сделать дымоход из кирпича от печи: пошаговая инструкция
6. Что надо учитывать при кладке дымохода из кирпича для котла
7. Типичные ошибки при взведении дымохода

Особенности дымоходов из кирпича

Наряду с массовым строительством загородных домов возрос интерес к каминам, печам и котлам. Для организации оттока продуктов горения чаще всего возводят дымоход из кирпича. Отводящая конструкция из этого материала обычно используется для единичных нагревательных и отопительных устройств.

Кирпичные разнотипные дымоходы приобрели широкую популярность благодаря ряду достоинств:

1. Устойчивость к высоким температурам. Шамотный кирпич выдерживает до +1000°С (температура горения от камина/печи достигает +750°С).
2. Высокий уровень КПД. Во время нагрева кирпич отлично аккумулирует тепло.
3. Доступная стоимость конструкции.
4. Кирпичный дымоход подходит под разные стилевые направления интерьера.

К числу отрицательных качеств дымохода из кирпича относятся:

1. Угловатость конструкции приводит к образованию вихревых потоков, которые ухудшают отток продуктов горения.
2. Внутренние стенки дымохода имеют шероховатости – это способствует оседанию сажи. В загрязненном дымоходе уменьшается рабочее пространство и тяга ослабевает.
3. Кирпичные конструкции громоздки и много весят. Для возведения такого дымохода необходима закладка фундамента.

Конструктивные элементы кирпичного дымохода

Рассмотрим типовую конструкцию кирпичного дымохода – это поможет понять основные этапы строительства.

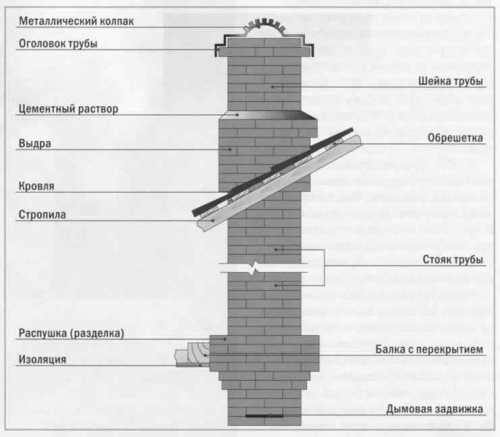

Дымоход из кирпича: схема устройства

1. Шейка печи – часть дымохода, идущая непосредственно от печи до  разделки. Здесь устанавливают дымовую задвижку, необходимую для регулирования тяги, интенсивности горения и тления топлива.
2. Распушка (разделка трубы) обустраивается на проходе каждого перекрытия. Предназначение этого элемента дымохода – защита горючих перекрытий от высокой температуры. Стенки распушки более толстые сравнительно с остальными элементами дымоотводного канала. Толщина этой части около 35-40 см.
3. Стояк – ровная часть дымохода, расположенная на чердаке и доходящая до кровли.
4. Выдра находится на крыше и защищает конструкцию дымохода от попадания атмосферных осадков и конденсата.
5. Шейка трубы находится сразу над выдрой. По кладке эта часть дымохода напоминает стояк.
6. Оголовок трубы – расширение над шейкой. Сверху «выступающей шапки» устанавливается зонтик или колпак, которые препятствуют проникновению вовнутрь дымового канала загрязнений и осадков. Кроме того установленная флюгарка повышает тягу дымохода.

Выбор материала для кладки кирпичного дымохода

Важный момент при строительстве дымохода – выбор кирпича. На разных этапах возведения дымоотводящего канала можно использовать разные виды кирпича:

1. Красный полнотелый шматочный или керамический кирпич – хорошо обожженный. Материал имеет ровные края и четкую прямоугольную форму. При простукивании красного кирпича слышен характерный «металлический» звук. Этот тип кирпича рекомендован к кладке любого участка дымохода. Минимальный показатель марки – 200.
2. Кирпич розового цвета – недожженный. Во время стука по такому кирпичу раздается глухой звук. Обычно его применяют для кладки менее важных участков.
3. Темно-коричневый кирпич (пережженный) – оптимальный вариант для кладки фундамента дымохода.
4. Размер кирпича для обустройства дымохода – 25*12*6,5 см.

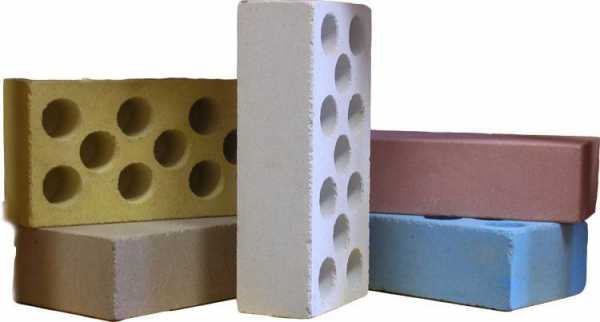

Важно! Пористый, облегченный и пустотелый кирпич запрещен к применению при возведении дымохода

Кладка разных частей конструкции отмечается использованием рабочего раствора отличного по составу:

• область дымохода выше кровли выкладывается на цементно-песчаную смесь;
• кладка под кровлею осуществляется известковым или цементно-известковым раствором.

Требования по устройству кирпичных дымоходов

Безопасность в доме, комфорт, расход топлива и чистота воздуха во многом зависят от точности расчетов дымоходной части. Конструкция дымохода котла, камина или печи должна соответствовать обозначенным критериям:

1. При кладке дымоходного канала не должно быть горизонтальных участков прохода отработанных газов. Когда избежать их образования невозможно допускается применение каналов, при условии, что их суммарная длина не превышает 100 см.
2. Для плоской кровли дымоход над крышей должен возвышаться не менее чем на 100 см.

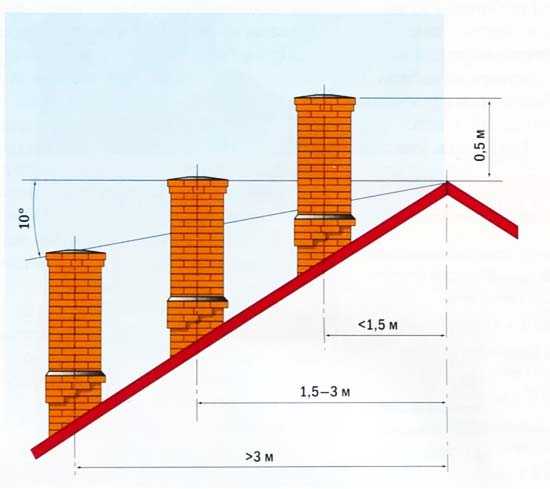

3. Для обустройства дымохода на скатной кровле действуют следующие нормативы:
   • если расстояние от линии конька до выхода трубы меньше 150 см, то высота дымохода должна превышать коньковую конструкцию как минимум на 50 см;
   • если указанное расстояние около 300 см, то дымоход устанавливается на одном уровне с коньком;
   • при удалении конька от трубы минимум на 300 см верхний срез дымохода должен соответствовать линии, условно проведенной под углом 10° к горизонту конька.

Дополнительные требования для дымоходов в доме из кирпича:

1. Изделие в обязательном порядке должно соответствовать требованиям пожарной безопасности. Стены, покрытые воспламеняющимся материалом, должны находиться от внешней стороны кладки на расстоянии не меньше 380 мм. В перекрытиях между этажами следует оборудовать утолщения, так называемые, опушки.
2. На тягу оказывает влияние высота трубы. Считается, что дымоход должен быть минимум 5 м.
3. Для жилых помещений толщина стенок дымохода – не менее 100 мм.
4. Площадь внутреннего сечения дымохода должна быть постоянной по всей длине трубы.
5. В один дымоход недопустим ввод более двух печей.
6. Устраивать дымоходы допустимо внутри наружных стен в случае, если они выполнены из невоспламеняемых материалов. Дополнительное условие – утепление стены со стороны улицы. Такая мера убережет дымоход от образования конденсата.
7. Для печей на пеллетах, дровах,  брикетах, углях и т.п. устанавливаются задвижки с отверстием 1,5*1,5 см.

Важно! Если крыша дома покрыта горючим материалом (гибкая черепица), то устье трубы дополнительно оборудуется искрогасителем, имеющим ячейки сетки не более 0,5*0,5 см

Как сделать дымоход из кирпича от печи: пошаговая инструкция

Определение формы и размера дымохода

По печной/каминной труде дым движется спирально. Поэтому оптимально, если внутреннее сечение дымохода выполнено в форме круга. Но выложить из кирпича трубу такой формы невозможно. Поэтому кладку дымохода из кирпича выполняют прямоугольной формы.

Внутренние углы желательно обработать выравнивающей смесью. Для такой работы лучше не использовать штукатурку – из-за частых температурных перепадов материал может быстро осыпаться.

Размер дымохода определяется габаритами всей постройки. На маленьком, компактном доме слишком высокий и широкий дымоход будет смотреться комично.  Для русских печей возводятся дымоходы габаритами 260*260 мм.

Совет. Экономный расход кирпича достигается при кладке трубы 260*130 мм. Такая конструкция возможна при кладке каждого ряда из пяти кирпичей

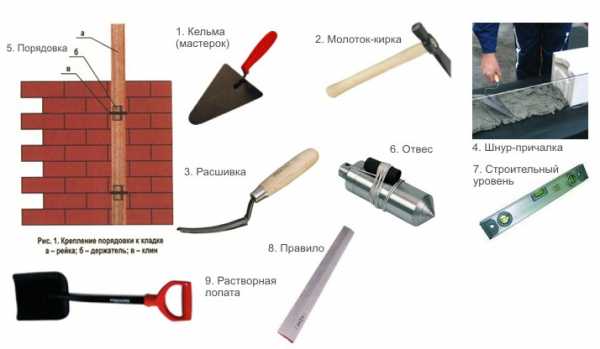

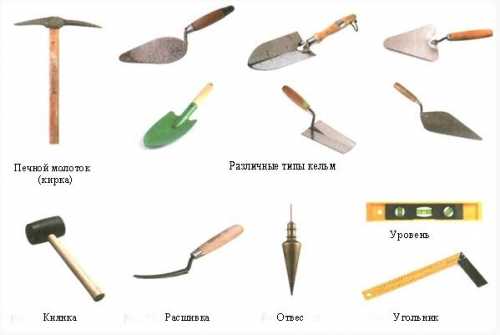

Необходимые инструменты и материалы

Для работы понадобятся следующие инструменты:

• молоток кирка;
• молоток с резиновой насадкой;
• рулетка;
• уровень;
• болгарка;
• кельма;
• ведра для воды и рабочего раствора;
• электродрель с насадкою «миксер»;
• сито.

Из материалов надо заранее подготовить: кирпич, глину и песок.

Замес рабочего раствора

Для раствора подойдет чистая без мусора и примесей глина, которая добывалась с глубины – 1,5 м, и речной песок. Перед работой глину и песок просеять через сито с отверстиями не более 5 мм. За два дня до начала кладки глину необходимо замочить в воде (примерно на 48 часов) и перемешать.

Порядок приготовления раствора:

1. Соединить песок с глиной в пропорции 2:1.
2. Полученную смесь залить водой в соотношении 1:4.
3. Раствор оставить на 12 часов настоятся.
4. Перемешать тщательно смесь до однородной консистенции – недопустимо наличие комков.

Возведение нижней части дымохода

Перед тем как выкладывать дымоход из кирпича обустраивается насадная труба. Она возводится с обязательным соблюдением кирпичных перевязок. Насадная труба выкладывается прямо над камином или на печке в форме прямоугольника размером примерно в 4-6 кирпича. Внутри конструкции оставляется полость – дымовой колодец. Заканчивается насадная труба, не доходя пяти-шести рядов до перекрытия.

Обустройство распушки и ствола дымовой трубы

Последующая кладка дымохода из кирпича своими руками – обустройство шейки распушки. Высота шейки разделки – пять кирпичей, размер дымового канала – 140х270 мм.

Распушка выкладывается с соблюдением ряда правил:

1. Наружные размеры этой части дымохода – 590х450 мм. При кладке используются половинки и четвертинки кирпича.
2. Вовнутрь дымового канала устанавливаются кирпичные пластины – они «удерживает» форму дымохода.
3. Третий ряд распушки увеличивается, вовнутрь вставляются пластины толщиной 60 мм. Его размеры – 650х510 мм.
4. Размеры следующих двух рядов 710х570 мм. Для прочности  трубы вовнутрь вставляют кирпичи толщиной 90-100 мм.
5. Пятый ряд – выкладываются два цельных кирпича рядом.
6. Шестой ряд повторяет кладку пятого, но с соблюдением перевязки.

Предварительно в крыше надо выполнить отверстие для вывода дымохода наружу. Стояк возводится на чердаке и выводится на кровлю, соблюдая перевязку кирпичной кладки. Высота стояка на крыше – 1-2 кирпича.

Вывод дымохода над крышей

Следующий этап после кладки стояка – обустройство выдры. Этот отрезок трубы состоит из девяти рядов, при этом наружный размер каждого последующего должен на ¼ кирпича превышать предыдущий.

Важно! На этом этапе работы особое внимание надо уделить внутреннему размеру канала – он не должен ни сужаться, ни расширяться

В третьем ряду ширина выдры увеличивается за счет выдвинутых кирпичей – передний выступ заходит по бокам. В четвертом – шестом ряду происходит удлинение боковых выступов. В седьмом ряду завершается формирование боковых выступов. Восьмой и девятый ряды завершают конструкцию и формируют все выступы трубы.

Далее формируется шейка дымохода. Высота этого элемента в среднем составляет пять-восемь рядов. После кладки шейки обустраивается оголовок по такой же технологии, как и распушка.

Финишный этап возведения дымохода – установка флюгарки или колпака.

Дымоход из кирпича: видео

Что надо учитывать при кладке дымохода из кирпича для котла

При монтаже дымохода для котла важно понимать особенности процесса горения и специфику выведения продуктов распада. Во внимание необходимо брать все нюансы технологии возведения дымохода, поэтому эту работу лучше доверить специалистам. Ошибки в конструкции трубы и использования задвижки дымохода могут привести к отравлению угарным газом.

Основные моменты:

1. Оптимальный вариант – обустройство отдельного помещения для размещения котла. Если котельной нет, то можно задействовать небольшой коридор возле входа в дом или подвал.
2. Помещение, где планируется монтаж дымохода для газового котла, должно иметь возможность проветривания и достаточную тягу.
3. Дымоход и вентиляционное отверстия делают на одной стене – это необходимо, чтоб избежать перепадов давления и обратной тяги, возникающих из-за порывов ветра.
4. Незначительная утечка газа возможна при догрузке топлива, розжиге котла и завершении процесса горения.

Как выложить дымоход для котла из кирпича: видео

Типичные ошибки при взведении дымохода

В работе отопительного прибора могут быть сбои, связанные с дефектами, которые были допущены при кладке дымохода:

1. Недостаточная высота трубы относительно крыши дома влияет на снижение тяги.
2. Некачественный раствор, применяемый при кладке, разрушается под воздействием различных температур – прочность и герметичность дымохода ухудшаются.
3. Неравномерность внутреннего канала провоцирует появление завихрений – на стенах откладывается сажа/копоть.
4. Допустимое отклонение по вертикали – 30°С на отрезке 2 м.

strport.ru

Дымоход из кирпича своими руками. Советы по выбору материалов и монтажу

Дымоход — это одна из основных составляющих отопительной системы в доме. Несмотря на это, его установка – вполне доступное мероприятие и для неквалифицированного мастера. Но только при правильном обустройстве дымохода из кирпича своими руками он будет обеспечивать вывод продуктов сгорания наружу, а тепло станет распространяться по помещениям. Для монтажа такой конструкции стоит ознакомиться с некоторыми нюансами и правилами.

Установка кирпичного или каменного дымохода должна производиться по правилам и требованиям СНиП

Особенности и преимущества кирпичных дымоходов

Каждый частный дом, который имеет одну из возможных конфигураций отопительной конструкции, оснащается дымовой трубой. Роль дымовой трубы заключается в выводе продуктов горения топлива за пределы дома. На сегодняшний день существует большое количество новых решений для обустройства такой системы. В любом строительном магазине можно подобрать какие угодно материалы и инструменты для того, чтобы выполнить качественную установку этой конструкции.

Кирпичные конструкции до сих пор пользуются большой популярностью и отличаются своей надёжностью. Основные преимущества таких дымоходов:

• разнообразие материалов для монтажа;
• невысокая стоимость установки;
• термоустойчивость. Кирпичная труба может выдерживать температуру до 1000 °C;
• эстетичность. Дымоходы из кирпича выглядят очень красиво и могут играть роль элемента декора здания. Для декорирования труб популярным является керамический материал.
• теплопроводность. Такой дымоход «контролирует», чтобы тепло циркулировало по помещениям и не выветривалось через трубу.

Виды кирпичных труб для дымоходов

Выбор типа кирпичной трубы зависит от печи, которая используется в конкретном случае. Кирпичная труба может быть двух видов:

• коренная;
• насадная.

Кирпичная труба имеет эстетичный внешний вид и не требуют больших затрат на установку

Насадные конструкции являются продолжением печи, а коренные устанавливаются неподалёку и имеют автономный характер. Соединение коренной конструкции с печью происходит с использованием специального патрубка.

Кирпичная коренная труба для дымохода идеально сочетается с чугунными приспособлениями в отопительных конструкциях. Кроме этого, с одним дымоходом коренного типа могут стыковаться несколько печей. В таком случае необходимо правильно подобрать диаметр трубы, чтобы она справлялась с нагрузкой по выводу продуктов сгорания.

Важно! При монтаже коренной конструкции и соединении её через патрубок с газовым котлом, возможно, понадобится монтаж металлической трубы внутри дымохода. Кирпичный дымоход для газового котла должен обязательно соответствовать всем нормам СНиП.

Насадная труба дымохода является непосредственным продолжением печи и выводится на крышу. Такой тип трубы может выполнять вывод  дыма только от одной печи.

Устройство дымохода из кирпича

Коренной и насадной дымоходы, в принципе, обладают идентичным строением. Однако из-за того, что коренная конструкция может объединять несколько печей, стояков и разделов в ней будет тоже несколько. Их количество колеблется в зависимости от этажности дома.

Дымоотводная конструкция включает в себя следующие элементы:

1. Шейка печи. Это часть дымоотводной системы, который проходит от печи до разделки и имеет в своём составе дымовую задвижку. Задвижка осуществляет регуляцию тяги.
2. Разделка трубы (распушка). Используется для защиты горючих перекрытий. Толщина стенок разделки больше, чем в остальных частях конструкции. Показатель толщины, как правило, колеблется от 35 до 40 см, в зависимости от конкретного случая. В результате выполняется изоляция толщиной примерно 25 см.
3. Стояк трубы. Это кирпичная конструкция, внутри которой проходит канал для отвода продуктов сгорания. Располагается стояк и до разделки, и в перекрытии чердака.
4. Выдра. Важный элемент дымоотводной конструкции, который монтируется над крышей и защищает трубу от воздействия атмосферных осадков и конденсата.
5. Колпак. Монтируется сверху шапки, которая входит в состав оголовка трубы. Накрывает канал дымохода и предотвращает попадание дождя и снега внутрь него. Кроме этого, правильное расположение дымоходного колпака увеличивает тягу в системе.

Кирпичная труба обязательно оснащается колпаком, который защищает канал от осадков и мусора

Обратите внимание! Помимо вышеперечисленных элементов, в состав такой конструкции входит шейка трубы, которая вместе с выдрой и выступающей шапкой образуют оголовок трубы.

Требования, которым должен соответствовать кирпичный дымоход

Существуют специальные строительные нормы и правила (СНиП), в которых указаны основные требования при монтаже дымоходов из кирпича для бани, дома и т. д. Основные из них:

1. При монтаже канала дымохода отработанный дым должен выводиться только в вертикальном направлении. Однако в некоторых случаях без монтажа горизонтальных участков не обойтись. Разрешается монтаж горизонтально расположенных каналов с длиной не больше 1 м.
2. Если конструкция крыши плоская, то тогда размер наружной части дымохода из кирпича составляет 1м (это касается того сегмента, который расположен над поверхностью крыши).
3. Если крыша является скатной, то тогда высота трубы, находящейся на дистанции 1,5 м до конька, должна быть минимум на 50 см выше его.
4. Если дистанция до конька 3 м, то тогда дымоход должен быть на одном уровне с ним.
5. Расстояние от трубы до конька более 3 м означает, что размеры дымохода вычисляются посредством проведения условной линии под углом 10° к горизонту конька.
6. Размеры дымоходов из кирпича для газовых котлов составляют минимум 5 метров над поверхностью крыши.
7. Материалы, которые применяются при кладке трубы из кирпича, должны обладать хорошей устойчивостью к высоким температурам. Расстояние от трубы до стены не должно быть меньше 38 см. Также очень важным моментом является монтаж расширений на участках, где дымоход проводится через перекрытия.
8. Толщина дымохода должна соответствовать требованиям пожаробезопасности. Как правило, оптимальным, считается показатель толщины 10 см.
9. Укладка дымохода выполняется без перепадов внутреннего диаметра.

Дымоход должен быть ровным, его кладку осуществляют при помощи строительного уровня

Правильное размещение дымохода является очень важным параметром, который оказывает влияние на показатель тяги в системе. Высота трубы над крышей также является важным пунктом. Расчёт правильной высоты определяется по-разному в зависимости от конкретного случая.

Это интересно! Кирпичные дымовые трубы котельной могут быть промышленного типа и тогда их высота должна превышать на 25 метров аналогичный показатель самого высокого здания в округе.

Какой кирпич выбрать для монтажа дымохода?

Для того, чтобы выполнить монтаж кирпичного дымохода своими руками, необходимо иметь заранее подсчитанное количество кирпича и цементный раствор. Существует несколько полезных советов, которые позволят определиться с выбором материала для дымохода.

В первую очередь необходимо иметь в виду, что материал, который будет использоваться для такой конструкции, должен обладать высокой огнеупорностью. Форма кирпича должна быть ровной, без трещин и сколов. Как правило, рекомендуют брать марки со значением выше 200. Наиболее подходящий размер кирпича для строительства дымохода составляет 25х12х6,5 см.

Важно! Для укладки кирпича используют специальный раствор, в состав которого входят цемент, песок и вода. Качество раствора можно определить по зернистости песка. Если песок мелкозернистый, то такой раствор идеально подходит для монтажа и кладка дымохода из кирпича будет качественной. Кроме этого, в состав раствора иногда входит глина. Она должна быть чистой, без посторонних примесей.

Для дымохода нужно выбирать кирпич с огнеупорными свойствами

Стык крыши и трубы нужно гидроизолировать, чтобы предотвратить стекание воды по трубе в дом. Выдра, которая является утолщением на внешней стороне конструкции, отлично справляется с этой функцией. В некоторых случаях вместо выдры устанавливают оцинкованный металлический «фартук».

Демонтаж кирпичной трубы

Старые кирпичные конструкции не только плохо выполняют свою функцию, но и в некоторых случаях могут угрожать человеческой жизни. Такие дымоходы в большинстве случаев являются убыточными и должны попадать под снос.

Демонтаж кирпичной дымовой трубы осуществляется достаточно просто: труба разбирается по элементам (по кирпичу). Начинается демонтаж всегда с части, которая расположена на крыше. Постепенное продвижение от неё к печи и является основным принципом работы. Для надёжного сцепления кирпича на внешней части трубы в раствор всегда добавляют цемент, поэтому этот демонтируемый участок довольно сложно разобрать. Демонтаж кирпичных дымовых заштукатуренных труб ещё более сложен.

После того как разборка внешней трубы закончена, нужно демонтировать участок, расположенный на чердаке здания.

Обратите внимание! Перед тем, как начинать демонтаж кирпичной трубы на чердаке, обязательно нужно накрыть образовавшуюся дыру в крыше. Для этого подойдёт железный лист или, например, оставшаяся от монтажа крыши металлочерепица.

Для того, чтобы предотвратить нежелательный обвал штукатурки с потолка, нужно оснастить трубу специальными штробами. Раствор из песка и глины можно легко разбить молотком или каким-либо подручным предметом.

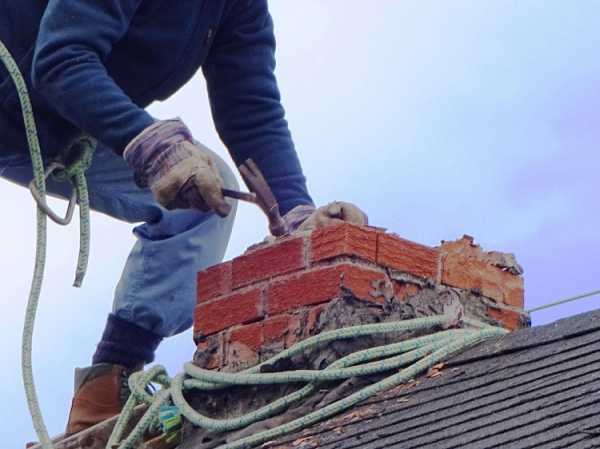

Разбирать старый дымоход нужно начиная с наружной части

Монтируем дымоход из кирпича своими руками

Многие люди задаются вопросом: как сложить дымоход из кирпичей своими руками? В самом начале обязательно нужно подготовить схему, по которой будет проходить работы по кладке печной трубы. Этот план можно заказать у специалистов, которые сами всё рассчитают и определят оптимальное решение для конкретного случая. После того как вы получите схему — её необходимо внимательно изучить. Затем можно приступать непосредственно к кладке кирпичной трубы для дымохода.

Пошаговое руководство по монтажу кирпичного дымохода:

1. Вначале монтируется насадная труба. Кладка трубы начинается с установки её снования на специальный раствор. Кладка конструкции выполняется способом перевязки. Особенность этого способа заключается в сдвиге каждого ряда на половину кирпича. Это обеспечивает максимальный показатель сцепления. Кладка этой части печной трубы выполняется до тех пор, пока до перекрытия не остаётся 5–6 рядов кирпича.
2. На втором этапе производят кладку распушки. Обязательно нужно проводить расширение наружного периметра. Оптимальные размеры уширения 59 на 45 см. Размеры уширения по внутреннему периметру в таком случае должны составлять 14 на 27 см.

Обратите внимание! Высота расширения не должна выйти ниже межчердачного перекрытия.

Расширение периметра конструкции проводится довольно просто: кирпичи сдвигаются по краям каждого ряда. Размер сдвига должен составлять приблизительно 4 см.

3. На третьем этапе проходят работы по монтажу выдры. Выполнять эту работу рекомендуется максимально внимательно, чтобы не допустить ошибок. Ряды, которые укладываются при монтаже выдры, должны на одну треть выступать наружу.

Кладка первого ряда должна соответствовать последнему ряду кирпичей в расширении, которое монтировалось на предыдущем этапе.

4. На этом этапе выполняется монтаж стояка. Его кладка проходит на чердаке здания. Очень важно запомнить, что труба должна иметь свой стояк, расположенный встык к кровле. Он прокладывается через крышу и выводится на высоту от 50 до 80 см.
5. На последнем этапе проводится монтаж шейки дымохода. Далее на её конец устанавливается оголовок, на который монтируют защитный колпак. Если соблюдать правила и учитывать рекомендации специалистов, то вы сможете сложить надёжную трубу из кирпича для дымохода своими руками без каких-либо трудностей.

Наружная часть дымохода (шейка) кладется в последнюю очередь

Изоляция распушки

Стенка распушки, как уже было сказано выше, укладывается с расширением периметра. Однако, кроме расширения, этот участок дымоходной конструкции нужно снабжать теплоизоляцией. Изоляция выполняется на всём периметре трубы в месте, где дымоход проходит через потолочное перекрытие.

Как правило, в состав теплоизоляционного материала входит асбест, но существуют и другие варианты:

• войлок, предварительно пропитанный глиняным раствором.
• металлический короб, который по периметру изолирует трубу. Внутрь короба обычно засыпают керамзит или песок.

В некоторых случаях разрешается изолировать кирпичную трубу минеральной ватой. Изоляция такой ватой должна обладать толщиной не менее 10 см.

Распространённые ошибки при монтаже

Выше были перечислены основные рекомендации, которые позволяют выполнить кладку дымохода из кирпича своими руками. Однако существуют некоторые распространённые огрехи при монтаже, на которые рекомендуется обратить внимание.

Наиболее распространённые ошибки при установке кирпичной трубы:

Одна из самых частых оплошностей — недостаточная высота трубы. Из-за этого в системе отсутствует необходимая тяга и она не может осуществлять свою работу должным образом. Для того, чтобы не столкнуться с этой проблемой, рекомендуется со всей серьёзностью подойти к расчёту высоты трубы над кровлей.

Ещё одна очень распространённая неточность — неправильно приготовленный цементный раствор для кладки. Такой раствор со временем осыпается, что приводит к разрушению конструкции. Консистенция раствора должна быть однородной, с мелкозернистым песком.

Слой раствора при кладке кирпичей не должен превышать 5 мм

Важно! Очень важно, чтобы раствор располагался равномерно и не образовывал в канале трубы препятствий для транспортировки продуктов сгорания.

А также важно, чтобы дымоход был ровным и максимально соответствовал стандартам, описанным в СНиП.

Ещё несколько советов от специалистов:

Перевязка кирпичей во время кладки должна выполняться очень внимательно. Во время кладки в ход могут идти разные части кирпичей (половины, четверти и т. д.). Для того, чтобы разделять кирпичи на части, рекомендуют применять болгарку.

Слой раствора не должен быть слишком толстым — это может привести к скорому его осыпанию и разрушению конструкции. Оптимальная толщина слоя составляет 4–5 мм.

Кроме этого, не стоит забывать про периодическую очистку дымоходов. На стенках дымохода, как правило, скапливается сажа, пепел и прочие продукты сгорания. Особенно предрасположены к засорению конструкции, которые имеют неровности во внутреннем канале. Профилактическая очистка позволит прочистить дымоход и повысить его эксплуатационные показатели.

trubamaster.ru

Дымоходы для твердотопливных котлов из кирпича

Как обустроить из кирпича дымоход для твердотопливного котла

Если вы решили построить дом, где предусмотрен твердотопливный котел для системы отопления, необходимо определить место для установки его дымовой трубы. При разработке проекта и во время монтажа последней необходимо учесть соотношение между выработкой и потерями тепла. Кирпичный дымоход для твердотопливного котла должен устанавливаться с соблюдением всех мер чистоты воздуха в помещении и противопожарной безопасности.

Наша задача сегодня – рассказать о правилах установки дымовой трубы такого типа, ее кладке, а также материалах и инструментах необходимых для работы.

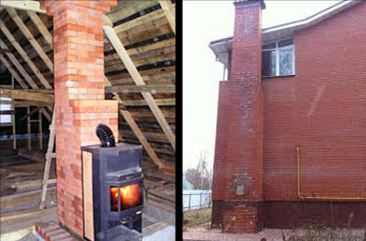

Внутренние и наружные кирпичные дымоходы для твердотопливных котлов

Общие сведения о частях системы дымоотведения

Начнем мы с твердотопливного котла, который является отопительным прибором классического типа. Его можно встретить почти в каждом частном доме, где нет подвода газовой магистрали. Удобен тем, что в топливной камере можно сжигать и уголь, и дрова, и торф.

Чтобы получить максимальную теплоотдачу от оборудования, необходимо правильно рассчитать и изготовить дымоход, в нашем случае из кирпича.

Он должен соответствовать следующим требованиям:

• не представлять препятствий для подачи воздуха, необходимого для эффективной работы отопительного устройства;
• создавать тягу, возникающую благодаря разнице в температуре и давлении, достаточную для отвода продуктов горения.

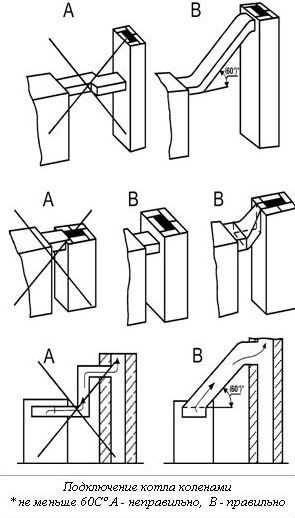

Правильное и неправильное подключение твердотопливного котла к дымоходу

Дымовые трубы для твердотопливного котла могут быть изготовлены из:

Классический вариант — кирпичный дымоход, который можно сделать своими руками.

Правила установки

Нередко домовладельцы спешат сами или им попадаются нерадивые работники, которые считают, что могут слегка отойти от общепринятых требований. В результате происходят несчастные случаи, которые, увы, могут заканчиваться летальным исходом.

На фото — высота трубы над крышей в зависимости от удаления котла от центра здания

Чтобы такого не случилось у вас, настоятельно рекомендуем соблюдать указанные ниже рекомендации:

1. Между горючими поверхностями и внешней стенкой дымохода должно быть не менее 380 мм.
2. При прохождении канала сквозь междуэтажное перекрытие, нужно изготовить качественную изоляцию. Это необходимо, чтобы предотвратить пожар.

1. Очень важный параметр при строительстве дымохода, так как от него напрямую зависит тяга и отвод продуктов сгорания.
2. Следите, чтобы дымовая труба была расположена выше крыши. К примеру, если кровля плоская, достаточно поднять конструкцию над ней на 1 м.

Инструкция требует выполнения этого условия для любого типа дымохода. Необходимо предусмотреть места сброса конденсата, для технического обслуживания, а также очистки от сажи и возможного мусора.В противном случае постепенно тяга уменьшится настолько, что дым будет поступать внутрь помещения.

Площадь внутреннего сечения по всей длине трубы должна быть одинаковой. Иначе это сильно ухудшит прохождение продуктов горения.

1. Конструкция должна иметь стенки не менее 100 мм толщиной.
2. Запрещается делать горизонтальные участки более 1 м длиной.

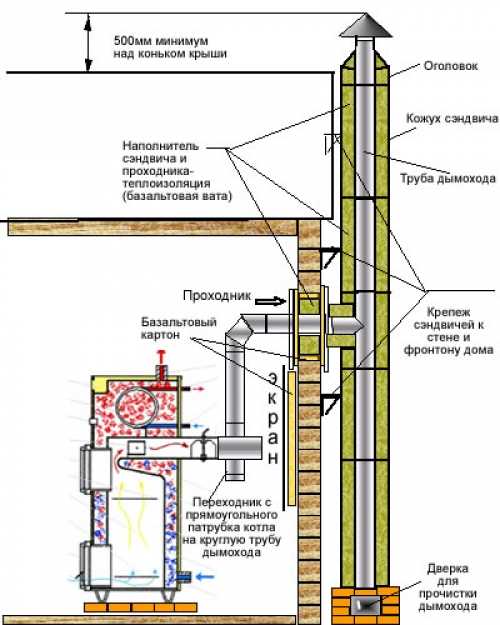

Как выглядит схема дымохода для твердотопливного котла в разрезе

Почему многие отдают предпочтение кирпичному дымоходу? Зависит это от того, что отводящие газы могут нагреться до температуры 600˚С, поэтому конструкция должна быть устойчива к ней.

Максимально соответствует этому параметру кирпич, хотя цена работ по кладке дымохода, да и сам материал сегодня не такой дешевый. Зато после установки, можно о нем долго не беспокоиться.

Совет: нанесите на внутренние стенки кирпичной дымовой трубы огнеупорный раствор в момент ее строительства и тогда вы сможете защитить ее от вредных воздействий агрессивно-кислотного осадка и конденсата.

Как производится кладка дымохода из кирпича

Кладку дымовой кирпичной трубы нельзя назвать простым занятием, для этого потребуются определенные знания и навыки, чтобы понимать технологические процессы.

1. Простой вариант — устройство дымохода, когда кирпичный канал необходимо изготовить внутри стен.В данном случае оставляют незаложенную шахту с сечением в кирпич (250 мм). Сечение дымохода можно рассчитать по следующим нормам: 1 кВт = 0,08 м 2. Соответственно, если мощность твердотопливного котла составит 10 кВт, сечение дымовой кирпичной трубы должно быть не менее 0,8 м 2 или примерно 300х300 мм.

Как рассчитать дымоход для котла отопления в зависимости от мощности последнего

1. При создании отдельной дымовой трубы следует соблюдать повышенную осторожность и ответственность в работе. Ведя кладку, уделяйте особое внимание углам, которые должны быть идеально ровными. Следите также за тем, чтобы на стенках не было выпуклостей.

Отдельно стоящий дымоход должен выполняться строго вертикально

Совет: не примыкающую к стене дымовую трубу необходимо выполнить строго в вертикальной плоскости.

1. Примыкающий к стене дымоход для надежности следует дополнительно закрепить с помощью анкеров, которые нужно расположить примерно через 4-5 рядов. В этом случае также следует предварительно продумать, где будут расположены технологические и ревизионные отверстия.

Совет: обязательно сделайте снизу дымохода люк, через который можно легко удалять скопившуюся сажу.

1. Чтобы повысить эффективность сооружения, внутренняя поверхность трубы должна быть ровной и гладкой, тогда дым сможет беспрепятственно выходить наружу.
2. Один из самых распространенных вариантов, применяющихся для внутренней отделки канала, оштукатуривание «под варежку». Благодаря использованию такого способа, его сечение по форме будет максимально приближено к кругу.Хотя некоторые специалисты считают такой способ внутренней отделки непрактичным, так как спустя некоторое время штукатурный раствор начнет отслаиваться и забивать канал дымовой трубы.

Кирпичный дымоход изнутри

Совет: наружную часть дымохода обложить облицовочным кирпичом или обшить кровельным материалом, чтобы защитить его от атмосферных воздействий.

Что нужно приготовить для работы

Простота сооружения заключается в том, что для его возведения достаточно иметь под рукой кирпич и раствор для его укладки.

Однако не следует относиться к работе свысока, ее нужно делать по всем правилам и очень внимательно, в противном случае ваша отопительная система просто не будет работать должным образом и трубу придется разбирать и перекладывать, а это большие затраты.

Инструменты для работы

1. Выбирая кирпич, следите, чтобы он был хорошо обожженным.Окраска материала должна быть со всех сторон равномерной. Грани — ровные и четкие, что даст возможность делать швы небольшой толщины.
2. Раствор готовьте особым способом и в его состав включите обязательно песок, глину, цемент и воду. Особенно важным считается подбор песка, который должен быть мелким, что сделает раствор более пластичным.
3. Из инструментов приготовьте:

• кельму;
• молоток-кирка;
• рулетку;
• строительный уровень и отвес;
• лопату для раствора;
• строительную леску.

Схема кладки дымовой трубы из кирпича для твердотопливного котла

Особенности кладки

1. Работу начинайте прямо от отопительного прибора.
2. Соединить котел с кирпичным дымоходом можно трубой соответствующего размера и диаметра.
3. Кладку обязательно ведите с перевязкой между рядами.
   В принципе она напоминает возведение перегородок или стен, хотя есть и некоторые особенности, учитывать которые необходимо:

• проверяйте обязательно каждый ряд уровнем в вертикальной и горизонтальной плоскости;
• в растворе обязательно должна быть замешана глина;
• толщина шва должна быть примерно 5-10 мм. Больше делать не рекомендуем, так как из-за периодического температурного перепада раствор начнет крошиться, а это неминуемо приведет к разрушению дымовой трубы;
• заделка всех швов должна быть качественной, сквозные отверстия недопустимы;
• при кладке следует использовать только целые кирпичи, сократив максимально применение половинок.

Твердотопливный котел нуждается в правильно установленном дымоходе. В этом случае он сможет работать максимально эффективно – сжигая все топливо и передавая теплоносителю требуемую тепловую энергию.

Нередко домовладельцы останавливаются именно на кирпичной дымовой трубе, хотя ее кладка и требует много сил и времени, но она полностью справляется со своей задачей в течение долгого срока. Видео в статье поможет найти вам дополнительную информацию по этой тематике.

Как сделать дымоход из кирпича для котла?

• Требования при возведении дымоходов
• Какие размеры должен иметь дымоход?
• Правила, которые нужно знать при возведении дымохода
• Кладка дымоходной конструкции из кирпича

Дымоход из кирпича для котла должен быть предусмотрен проектом еще перед проведением работ по строительству частного дома. Выбор дымохода будет зависеть от того, какой тип оборудования для отопления планируется использовать. Следовательно, еще на стадии составления проекта надо будет определиться с видом устанавливаемого котла.Дымовая труба из кирпича обходится дешевле, чем конструкции из других материалов. Подобное устройство сможет с легкостью выдерживать высокие температуры продуктов сгорания.

Варианты расположения дымоходной трубы в дом.

Изготовление конструкции требует некоторых навыков. Следует знать, что шероховатость стен будет способствовать накоплению сажи. Поэтому все элементы должны быть гладкими. Не рекомендуется изготавливать устройство прямоугольной формы, так как это затруднит очистку дымоходной конструкции от отложений.

Прежде всего в проекте, а потом уже и во время установки дымохода, независимо от вида применяемого котла, надо будет учесть соотношение потери и выработки тепла. Понадобится определить и чистоту воздуха в комнатах.

Элементы, которые понадобятся для возведения конструкции:

Требования при возведении дымоходов

К каждому типу конструкции предъявляются свои требования. Связано это с тем, что температура сгорания различных видов топлива может находиться в пределах от 50 до 500°С.

Главные требования, которые имеет приспособление для отвода дыма от котла:

1. Дымоходная конструкция должна изготавливаться из негорючих материалов.
2. Для получения герметичности дымохода понадобится применять такие средства для герметизации, которые не боятся высоких температур.
3. Постройка должна обеспечить полную непроницаемость газа, она не должна пропускать в помещение продукты сжигания топлива.
4. В канале не должно быть каких-либо сужений или расширений, его следует размещать вертикально. Исходя из нормативной документации известно, что допустимое отклонение канала дымохода от вертикали на длине 1 м составляет максимум 30 мм.
5. В процессе устройства конструкции подобного типа отверстие для вытяжки должно рассчитываться на основе площади дымохода.
6. Следует позаботиться о том, чтобы изготавливаемое приспособление располагалось выше конька крыши. Это понадобится сделать для того, чтобы можно было исключить подсос воздуха и конструкция могла обеспечить хороший отвод продуктов сгорания.

Вернуться к оглавлению

Какие размеры должен иметь дымоход?

Варианты размещения дымохода.

Тяга в канале дымохода будет происходить из-за отличий в высоте входа и выхода, а также за счет разницы температур. Для обеспечения непрерывной работы любого устройства для отопления понадобится сделать сильную тягу. Перед началом кладки важно определиться с тем, какой тип устройства для отопления будет использован, какие оно имеет габариты и сколько планируется делать каналов.

Число каналов можно определить с учетом мощности прибора для отопления, топлива и особых требований производителя устройства.

Если диаметр канала дымохода будет значительно превышать расчетное значение, тяга в подобном канале сильно снизится. В результате будут частые перебои в функционировании газового котла или другого устройства для отопления. Если диаметр канала будет меньше, то это может препятствовать отводу продуктов сгорания. Именно по этой причине в большинстве случаев останавливается работа котлов.

Чтобы изготовить кирпичные каналы, понадобится использовать керамический кирпич марки М50-75. Можно применить и бетонные блоки, которые имеют каналы с квадратным сечением.

Если планируется использовать для изготовления дымохода керамический кирпич, то стоит знать, что его минимальное сечение составляет 14х14 см. Если планируется приобрести материал с круглым сечением, то допустимый диаметр составляет 15 см или более.

В дымоходе из кирпича, высота которого составляет менее 5 м, габариты каналов надо увеличить до 14х20 см или до 18 см в диаметре. Подобные конструкции должны изготавливаться в стенках между помещениями, которые планируется отапливать. Таким способом можно будет создать определенную защиту несущих конструкций от охлаждения, которое в большинстве случаев приводит к ослаблению тяги.

Нужно попытаться сгруппировать каналы дымохода так, чтобы в устройстве, которое будет выводиться над кровлей, их число было максимальным. Таким образом можно будет снизить денежные затраты на работы по изготовлению и значительно улучшить работоспособность дымоходного приспособления.

Вернуться к оглавлению

Правила, которые нужно знать при возведении дымохода

Схема устройства кирпичного дымохода.

Конструкция для твердотопливных котлов изготавливается вместе со стенками частного дома. Данные элементы сооружаются по единому принципу, при этом не имеет значения, будут каналы использоваться в качестве вентиляционных или дымовых. Под дымоход обязательно понадобится построить основание. Устройство основания можно выполнить из кирпича или бетона.

Во всех случаях подготавливается проект основания. В процессе проектирования нужно учитывать, что его высота должна составлять минимум 30 см, а ширина должна быть такой, чтобы конструкция основания выходила за границу дымоходного устройства на 15 см или более. Если дымоход изготавливается в качестве элемента внешней стенки, то нужно знать, что нижняя часть основания дымохода должна размещаться на нижнем уровне основания стенки.

Особое внимание в процессе сооружения дымоходных конструкций надо обратить на качество герметичности. Чтобы сделать долговечный кирпичный дымоход, понадобится соблюдать правила. Укладка материала должна производиться так, чтобы швы перекрывались элементами следующего ряда. В большинстве случаев используется такая же смесь, как и для сооружения несущих стенок конструкции.

В процессе изготовления дымохода для твердотопливного котла надо учитывать то, что его внутреннее основание должно быть гладким.

Следовательно, при выполнении строительных работ нужно использовать шаблон. Стены между элементами должны быть толщиной минимум в полкирпича. Для элементов вентиляции толщина перегородки должна быть в 2 раза меньше.

В конце понадобится сделать оголовок. Крайние части элемента должны выступать за пределы конструкции на 10 см или более. Выходы вентиляционных каналов надо создавать под оголовком, в большинстве случаев используется 2 стенки, которые размещаются одна напротив другой. Данный метод размещения позволит предотвратить задувание воздуха.

Вернуться к оглавлению

Кладка дымоходной конструкции из кирпича

Схема кладка дымохода из кирпича.

Кладку надо начинать с насадной трубки. Ее следует выкладывать с соблюдением кирпичной перевязки. После этого формируется разделка (распушка). Ее нужно выкладывать из 5 кирпичей. Канал будет иметь размеры 270х140 мм. Внешние габариты разделки составляют 450х590 мм. Этого можно достигнуть благодаря вставке половинок кирпича. Чтобы соблюдать размеры канала, внутрь понадобится вставить пластинки из кирпича. В таком случае канал не будет изменяться.

Следующий ряд будет иметь размеры 650х510 мм. Внутри монтируются пластинки из кирпича толщиной 6 см. На данном этапе разделка начнет получать свою форму. В следующем ряду внешние размеры составят 710х570 мм. Внутри понадобится установить материал толщиной 9-10 см.

После этого заканчивается распушка. В следующем ряду обязательно надо соблюдать перевязку. Если нужно сделать разделку большей высоты, можно установить еще один ряд, перевязка должна быть выполнена под нижний ряд.

Для выхода стояка наружу понадобится подготовить отверстие в крыше. Далее стояк следует провести через кровлю. Остальная работа проводится на крыше.

На следующем этапе выкладывается стояк. Внимательно нужно следить за перевязкой кладки кирпича. Стояк надо выводить на несколько рядов выше кровли. После этого выкладывается выдра. Внутренние пластинки подбираются так, чтобы канал не расширялся.

После этого понадобится сформировать шейку и оголовок. Действия будут такими же, как и в случае возведения разделки.

Как сделать кирпичный дымоход для твердотопливного котла своими руками

Не секрет, что дымоход из кирпича предназначен для вывода наружу отработанных газов твердотопливных и газовых котлов и каминов во время работы. Различают типы дымоходных труб по способы их размещения – та, которая устанавливается на сам котел или печь, именуется надсадной, та же, которая удалена от печи системой труб, соответственно, коренной. Независимо от типа расположения, она должна правильно и беспрепятственно отводить продукты сгорания наружу так, чтобы даже малая их часть не попадала в помещение. Перед тем, как сделать надсадной кирпичный дымоход для твердотопливного котла своими руками, рекомендуем прочесть нашу статью.

Конструкция

Кирпичная труба – классический вариант дымохода, как любят повторять профессиональные печники. Несмотря на то, что это достаточно тяжелая конструкция и собирается сложно, и современных, даже более качественных, материалов на рынке много, все же он является эталоном, от которого многие не собираются отказываться.

Конструктивно это труба с задвижкой, посаженная непосредственно на печь/котел, которая обшивается в специальном порядке кирпичами. Следующее звено надсадной трубы – шейка распушки, доходящая до потолка. Далее следует стояк, проходящий через чердачное помещение до крыши, потом т.н. выдра, препятствующая попаданию дождя, снега и мусора внутрь трубы, после чего идет шейка и оголовок, на который надевается колпак. Задача колпака также заключается в защите всего дымохода от атмосферных осадков, при этом он способствует увеличению тяги.

Стандартные требования

Строительными нормами и правилами (СНиП 41-01-2003) предусмотрен ряд обязательных требований, которые должны соблюдаться при строительстве и реконструкции дымоходов в частном доме:

• на рабочем канале не допускается горизонтальных участков, по которым будут отводиться продукты сгорания, протяженностью более 100 см, в том числе суммарной длины. Горизонтальные участки допускаются только в том случае, когда без них невозможно установить трубу, но их общая протяженность не превышает 1 метра;
• на плоских крышах высота трубы над коньком не менее 1000 мм;
• на одно- или двухскатных крышах высота над коньком не менее 500 мм, от уровня кровли до конька не менее 1500 мм;
• если расстояние между коньком и оголовком не менее 3000 мм, они должны быть приблизительно на одном уровне.

Кладка нижней части

Перед тем, как сделать дымоход своими руками в частном доме, необходимо приобрести основные строительные материалы, а именно:

• герметик для уплотнения стыковых соединений;
• лист нержавейки для изготовления верхнего конуса;
• облегченная плита перекрытия, которая пойдет под обмуровку для придания определенного направления потоку дымовых газов;
• кирпичи для кладки;
• теплоизоляционный материал для утепления;
• шамотные кирпичи;
• консольная плита.

Какие понадобятся инструменты для кладки дымохода из кирпича:

• мастерок для кладки раствора;
• строительный уровень и отвес для углов;
• дрель с миксерной насадкой;
• рулетка;
• перчатки.

Для кладки используется раствор глины, куда непосредственно перед началом примешивается сухой речной песок.

Только в случае прямолинейности трубы продукты сгорания будут беспрепятственно выходить наружу, для чего следует внимательно отслеживать вертикаль общей конструкции и каждого участка в отдельности. С этим легко справляются бечева или канат, натянутые от верха до низа и закрепленные на гвозди.

Изготовление распушки – потолочное расширение

Все дымоходы для твердотопливных котлов, печей и каминов имеют в своей конструкции распушку. Это расширение канала, которое создается в области перекрытия, и препятствующее агрессивному воздействию тепла от обогревателя на элементы потолка и кровли.

Чаще всего распушку изготавливают из кирпича, камня или бетона. Это те материалы, которые в принципе не поддаются огневому воздействию, а при многократном резком перепаде температур закаляются и не трескаются даже при максимально высокой температуры. В некоторых случаях для расширения может использовать негорючие теплоизоляционные материалы (базальтовая или минвата), что также разрывает контакт дымохода и потолочной конструкции.

Если для расширения (распушки) используется теплоизолятор, его толщина должна быть не менее 100 мм.

Поскольку в данном случае речь идет о дымоходе из кирпича, изготавливаемом своими руками, мы расскажем, как его правильно класть. Самое главное, не нарушать порядок укладывания слоев, увеличивая постепенно канал трубы. Каждый следующий ряд должен быть шире предыдущего по периметру на 40 мм.

При строительстве распушки измерьте расстояние – в итоге расширение должно оказать на одном уровне с плитой перекрытия.

По окончании кладки труба со всех сторон изолируется огнестойкими материалами. Лучше всего для этой цели подойдет асбестовый лист толщиной 10 мм.

Далее по достижении уровня крыши сечение распушки будет точно таким же, как и до расширения канала. Обязательно проверяйте уровень по отвесу и натянутой бечеве.

Строительство «выдры»

Почему именно это животное легло в основу одного из элементов дымохода, доподлинно неизвестно. Но это очень важный участок трубы, защищающий верхний участок от попадания ветра. В зависимости от типа крыши – плоская, одно или двухскатная, пологая и т.д. выбирается тип расширения выдры с тем, чтобы полностью исключить риск задувания.

При всех вариантах устройства «выдры» в кладочный раствор всегда закладывается 10-я часть сухого цемента, что обеспечивает высокую прочность и предотвращает появление щелей.

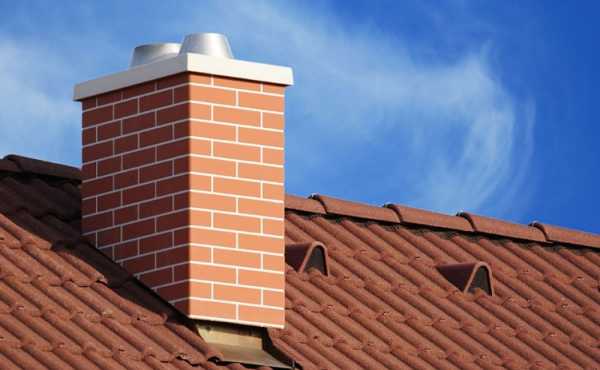

Верхняя часть трубы с расширением

При закладке трубы из кирпича своими руками, обратите внимание на следующие моменты:

• первые два ряда кирпичей от кровли выкладываются по периметру трубы, после чего только начинается внешнее расширение;
• кирпичи смещаются только на ¼ часть своей ширины и в одну сторону, чтобы не получался слишком резкий переход;
• следующий ряд смещается уже по обеим сторонам, но также на четверть;
• диаметр внутреннего канала должен оставаться неизменным на протяжении всей конструкции – не должно быть сужений, расширений, искривлений и прочих отклонений, которые позволят скапливаться саже;
• колпак на трубу можно делать из любого негорючего материала, оставляя расстояние между трубой таким, чтобы не попадали осадки или мусор, но сохранялась тяга.

Это стандартные правила обустройства дымоходов для твердотопливных котлов, печей и каминов. Ниже приведены схемы различных конструкций, которые могут быть применены к соответствующему типу кровли.

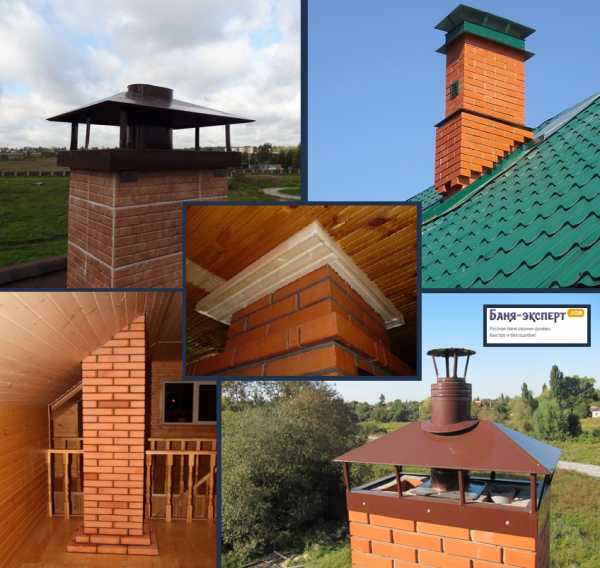

С защитной сеткой

В соответствии с дизайном дома

Схема дымохода печи

На видео можно еще раз прослушать, какие рекомендации необходимо соблюдать при строительстве кирпичного дымохода собственноручно

Источники: http://gidroguru.com/otoplenie/teploistochniki/kotel/tverdotoplivnye/1232-dymohod-dlya-tverdotoplivnogo-kotla, http://1pokirpichu.ru/pechi/dyimohod-iz-kirpicha-dlya-kotla.html, http://www.portaltepla.ru/tverdotoplivnie-kotli/dimohodi-dlya-tverdotoplivnih-kotlov-svoimi-rukami/

teplosten24.ru

как правильно сложить своими руками

Содержание:

Среди всего многообразия современных строительных материалов, из которых можно построить дымоход, кирпич продолжает сохранять свою популярность. Как говорится – «классика всегда в моде».

Многие люди боятся самостоятельно выполнять кладку печной трубы и обращаются к специалистам, но в этой статье мы бы хотели поговорить о том, как сложить дымоход из кирпича своими руками. И надеемся, что после прочтения, эта задача не покажется такой уж невыполнимой.

Особенности

Так как сложить из кирпича дымоход несколько сложнее, чем установить готовые сегменты труб, нужно понимать, в чём плюсы и минусы такой конструкции. Это позволит чётко понять, нужно ли такое сооружение в доме.

Достоинства

1. Долговечность. При регулярном уходе, кирпичный дымоход прослужит значительно дольше, чем любой другой.
2. Эстетичность. Внешний вид кирпичной кладки может стать дополнением к стилистике интерьера.
3. Устойчивость к высоким температурам. Глиняный кирпич выдерживает до 800 С ⁰, а шамотный до 1000 С ⁰.
4. Высокий КПД. Кирпич, значительно дольше сохраняет набранное тепло, чем другие материалы.

Недостатки

1. Цена кирпичного дымохода довольно высокая, даже если он построен самостоятельно.
2. Сложность монтажа. Выполнить кирпичную кладку гораздо сложнее, чем собрать дымоход из готовых сегментов.
3. Существует определённая сложность в регулярной чистке. Поэтому важно предусмотреть в конструкции несколько технических окон.
4. Если кирпичный дымоход со временем начал разрушаться, его довольно сложно перестроить или отреставрировать.

Что нужно знать о кирпичных дымоходах

Бытует расхожее мнение, что дымоход для печей из кирпича имеет сложное устройство, которое просто невозможно изготовить, не имея определённых навыков. Скорее всего, этот слух распространили печники, чтобы не остаться без работы, так как в конструкции нет ничего сложного и непонятного, главное, чётко следовать инструкции и не пропускать ни один нюанс.

Главная цель любого дымохода – это отведение газов, возникающих в результате горения топлива. А значит, он должен соответствовать следующим параметрам:

• Не в зависимости от высоты дома, длина трубы должна быть не менее 5 метров. Это необходимо для качественной тяги.
• В местах прохождения через межэтажные перекрытия и крышу, должна быть изготовлена дополнительная термическая защита.
• Чем меньше на внутренней стороне канала потёков раствора и выступов кирпича, тем меньше сажи будет наседать на стенах.
• Полная герметичность по всей длине трубы. Даже при самом маленьком отверстии, в доме постоянно будет запах дыма.

Кирпич для дымохода

При строительстве дымоходов, не допускается использование пустотных и легковесных кирпичей, они менее устойчивы к высоким температурам и могут дать трещины. Оптимальным вариантом считается шамотный кирпич, но можно использовать и глиняный-цельный.

Раствор для кирпичной кладки

Из-за постоянного перепада температуры в дымоходе и печи, а также для плотной герметизации, при строительстве необходимо использовать несколько видов растворов. Пропорции и компоненты указаны на схеме ниже:

Компоненты раствора	Виды кладки
	«Тело» печи	Труба внутри помещения	Труба снаружи помещения
глина	1	-	-
песок	1	5	2-3
известь	-	-	1
цемент	-	1	1

Добавление воды индивидуально для каждого раствора и определяется – «на глаз».

Совет! Для определения густоты, можно зачерпнуть раствор мастерком и посмотреть, как он себя поведёт. При правильном соотношении воды, раствор останется на инструменте, и не будет растекаться.

Строительство

Дымоходы для разных приборов немного отличаются на начальном этапе, об этом мы поговорим чуть ниже. Конструкция же трубы при любом варианте будет идентичной.

1. Надсадка. Начальная часть дымохода, которая строится, не доходя примерно 6 рядов до потолочного перекрытия.
2. Распушка – расширяющаяся часть дымохода в месте прохождения через перекрытия. Часто это элемент пропускают, ограничиваясь прокладкой слоя базальтовой ваты или делая цементный фартук.
3. Стояк. Прямая часть до кровли.
4. Выдра. Постепенное утолщение, начинающееся под кровлей и выступающее примерно на 9 рядов кирпичей. Это самый сложный участок дымохода, так как выдра должна увеличить толщину трубы примерно на полкирпича, при этом внутренний канал должен оставаться прямым.
5. Зонтик завершает конструкцию и защищает дымоход от попадания осадков.

Важно! Планировать строительство кирпичного дымохода лучше всего ещё на этапе возведения дома. Так как потолочное перекрытие и кровля могут не позволить возвести прямую трубу, и понадобится строить повороты. А любое колено дымохода из кирпича будет постоянно собирать на себе нагар и сажу.

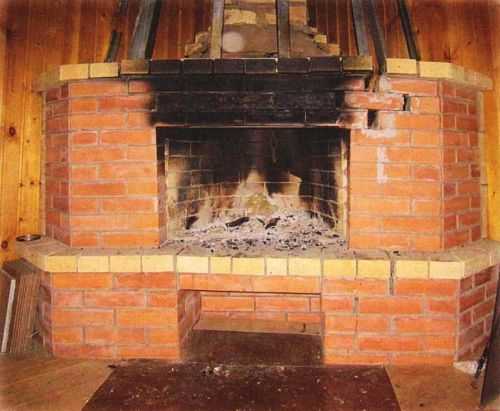

Каминный дымоход

Дымоход для камина из кирпича имеет дополнительный элемент, так называемый – «дымовой зуб». На фото выше видно, что он располагается прямо над топкой и служит препятствием обратной тяге.

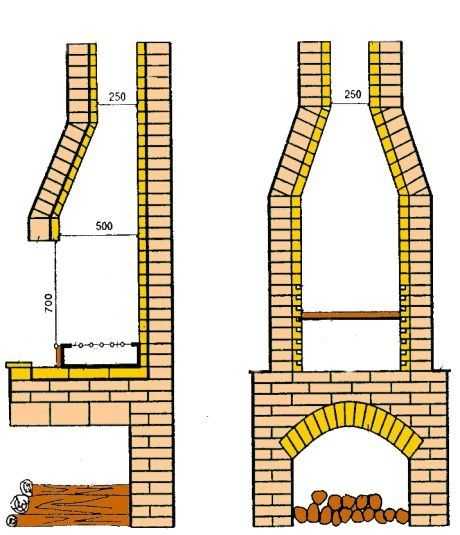

Дымоход над мангалом

Дымоход для барбекю из кирпича, должен сужаться над топкой примерно в два раза. Это препятствует образованию сильной тяги и не даёт разгораться огню больше положенного.

Дымоход печи камина

Дымоход из кирпича для печей, выглядит как ровная шахта с несколькими технологическими окнами для чистки и подключения колена. Эта конструкция, как правило, не имеет дополнительных заслонок тяги, так как они располагаются на колене или самой печи.

Самое важное при подключении печи камина к кирпичному дымоходу – это качественная герметизация колена.

Заключение

Как видно, дымоход из кирпича своими руками, не такая уж и сложная задача. Конечно, для его строительства желательно иметь хоть какие-то навыки. Но даже если их нет, следуя советом в этой статье можно смело браться за дело. А для того чтобы избежать самых частых ошибок и наглядно понять, как строят дымоход, можно посмотреть видео в этой статье

Дымоходы для вашего дома:

fireplace.su

Дымоход из кирпича своими руками

Кирпичная дымовая труба стоит дешевле широко разрекламированных сегодня сэндвич-систем и служит несколько дольше.

К тому же, любой желающий может сделать дымоход из кирпича своими руками.

Рассмотрим далее порядок и особенности данного процесса – схему устройства и правила кладки дымохода.

Требования

Дымоход должен обеспечивать хорошую тягу, как можно меньше обрастать сажей и быть удобным в обслуживании. Для этого нужно придерживаться нескольких правил:

1. Используется только качественный кирпич марок М75 или М50, а швы между блоками нужно заполнять раствором полностью – это обеспечит непроницаемость стенок.
2. Сооружение необходимо выводить на высоту не менее 5 м от уровня колосниковой решетки.
3. Если труба расположена ближе 1,5 м к коньку, она должна быть выше него на 0,5 м. При удалении на расстояние от 1,5 до 3 м – вровень с ним (можно выше). При расположении дальше 3-х м – не ниже воображаемой линии, проведенной через конек с уклоном в 10 градусов к горизонту.
4. При наличии горючего кровельного покрытия (ондулин, рубероид, мягкая черепица и другие материалы с битумной пропиткой, камыш или древесина) оголовок трубы следует располагать на 1 – 1,5 м выше крыши.
5. Сечение дымохода подбирается с учетом мощности теплогенератора. Если последний изготовлен на заводе, нужно ориентироваться на требования инструкции либо на размеры дымоотводящего патрубка. Если же печь или котел самодельные, то просвет трубы выполняют из расчета 80 кв. см на каждый кВт мощности.
6. Чтобы дымоход не слишком быстро зарастал сажей, изнутри его стенки должны быть максимально гладкими. Для этого их оштукатуривают, а если к трубе предполагается подключить современный газовый котел с низкотемпературным выхлопом или дровяную печь, работающую в режиме тления, то гильзуют, то есть устанавливают внутри стальную трубу. Гильзование обусловлено образованием большого количества кислотного конденсата, разрушающего кирпич.

Для регулирования тяги в дымоходе устанавливают задвижку, а для прочистки – прочистную дверцу.

Основные составляющие кирпичного дымохода

Ствол дымоотводящей трубы разделен на несколько частей так называемыми разделками – участками, соответствующими местам пересечения с перекрытиями и кровлей.

Самая верхняя разделка – над кровлей – называется выдрой, все остальные – распушками.

Каждая разделка по сути своей представляет расширение наружной части дымохода, просвет которого при этом остается постоянным.

В распушке такое уширение позволяет избежать возгорания материала перекрытия от перегрева, в выдре – перекрывает зазор между трубой и кровлей.

Участок трубы между теплогенератором и распушкой именуется шейкой, а между чердачным перекрытием и кровлей – стояком. Сверху труба заканчивается оголовком – еще одним уширением, на котором монтируют колпак или дефлектор.

Сэндвич-дымоходы применяются все чаще, так как такая конструкция является надежной, ее легко установить и она обеспечивает хорошую тягу. Сэндвич-труба для дымохода своими руками – монтаж трубы и обустройство узлов прохода.

Советы по изготовлению порталов для камина своими руками читайте тут.

А в этой теме https://microklimat.pro/uteplenie/doma/potolka/kak-pravilno-uteplit-kryshu.html все о способах утепления крыш – от выбора материалов до специфики теплоизоляции скатных и плоских крыш.

Схема и устройство дымохода из кирпича в частном доме

Различают следующие разновидности дымоходов:

1. Насадные: возводятся прямо на печи. При этом толщина стенки последней должна быть не меньше, чем в полкирпича, иначе конструкция не выдержит веса трубы.
2. Стенные: дымоотводящий канал сооружается в капитальной стене.
3. Коренные: отдельно стоящий дымоход, к которому подключается одна или несколько печей. Устанавливается на фундаменте высотой не менее 30-ти см. При установке снаружи подошву фундамента необходимо закладывать ниже глубины промерзания грунта.

С коренным или стенным дымоходом теплогенератор соединяется посредством перекидного рукава. Последний также выкладывается из кирпича поверх рамы из уголков, подобно мосту перекинутой между печью и дымоходом, и обивается кровельной сталью. Максимально допустимая длина для перекидного рукава составляет 2 м.

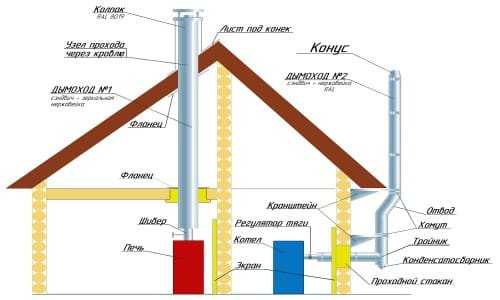

Схема дымохода в частном доме

Его дно и стенки делают толщиной в четверть кирпича, а поверху укладывают два ряда кирпичей на постель (плашмя), перевязывая при этом швы.

В рукаве должна быть дверца для удаления из него сажи. Для усиления тяги его лучше расположить под углом в 10 градусов к горизонту (низкая часть расположена на стороне печи).

Подготовительные работы

Перед тем как начать кладку дымохода, делают следующее:

1. Закладывают фундамент (кроме насадных труб).
2. Вырезают проем в стене (при установке дымохода снаружи) или перекрытии (при внутреннем монтаже).

Фундамент можно соорудить из армированного бетона либо обычного полнотелого кирпича. Минимальная высота фундамента – 300 мм, по ширине же он должен превосходить дымоход на 150 мм по контуру его поперечного сечения.

Кладка нижнего участка

Нижнюю часть трубы, где температура дымовых газов является наибольшей, следует выкладывать огнеупорным кирпичом на специальном растворе, предназначенном для кладки печей и каминов (реализуется в строительных магазинах).

Если труба является насадной, то шейка печи должна иметь в высоту не менее 3-х рядов. Обязательна перевязка швов, при этом оптимальное значение их ширины составляет 15 мм.

Кладка нижней части трубы

Если в дымоходе сооружается несколько каналов, то перегородка между ними не должна держаться на одном только растворе: кирпичи должны быть частично внедрены в прилегающие к ним стенки трубы.

На нижнем участке дымохода следует установить шиберную заслонку и вьюшку.

По мере возведения трубу изнутри оштукатуривают.

Изготовление потолочного расширения

Расширение в распушке выполняется постепенно:

1. В 1-м ряду внутреннюю часть (вокруг отверстия) выкладывают кирпичом, подрезанным болгаркой до ширины 30 – 35 мм (бывалые печники просто рубят блоки молотком-кирочкой), а наружную – целыми блоками. Таким образом, кладка в этом месте расширится на 1/8 кирпича.
2. Во 2-м ряду кладку расширяют еще на четверть кирпича.
3. В 3-м ряду отверстие обрамляют обрезками (пластинами) ¾-ной ширины.
4. Следующий ряд – 4-й – выкладывают двумя рядами целых блоков.
5. Таким же способом выкладывают 5-й ряд, соблюдая при этом перевязку швов.
6. 6-й ряд – это уже начало стояка. Его выкладываем обычным способом – целым кирпичом в один ряд.

Схема дымохода печи

Напомним, что максимальное уширение распушки должно приходиться на перекрытие. Если ожидается, что дом даст осадку, широкую часть распушки продлевают вниз, а если оседать будет печь или дымоход – то вверх.

Распушку выполняют не только кирпичом, но и из ж/б монолита, или в виде ящика с песком (не самый удачный вариант, поскольку песок со временем просыпается).

Обустройство «выдры»

Выдру, расположенную над кровлей, тоже можно сделать из бетона. При этом учитывают, что она должна выступать за очертания трубы на 100 мм. Если же принято решение набирать выдру кирпичом, то делается это так:

1. В 1-м ряду выполняют расширение кладки с двух сторон на четверть кирпича.
2. Во 2-м ряду кирпичи с двух сторон выдвигают на четверть, так чтобы получился навес.
3. В рядах с 3-го по 5-й эти боковые навесы нужно постепенно увеличивать.
4. В 6-м ряду подобные навесы нужно сделать по трем сторонам трубы.
5. В ряду №7 выполняется навес на 4-й стороне.
6. Ряд №8 полностью повторяет 7-й, только с перевязкой швов.
7. Следующий ряд – начало шейки трубы, выполняется обычным способом.

Вся кирпичная кладка дымохода из кирпича, возводимая над кровлей, строится с применением известкового или цементного раствора.

Порядок выкладывания внешнего расширения

Еще одно расширение – оголовок – располагается в самом верху трубы.

В кирпичном исполнении оно сооружается по той же схеме, что и распушка, но может быть изготовлено и из железобетона.

Необходимо обеспечить свободный сток дождевой влаги с выдры и оголовка.

Для этого поверх указанных элементов наносят раствор и разравнивают его так, чтобы получились наклонные поверхности.

На оголовке нужно закрепить зонт или дефлектор, так чтобы расстояние от торца трубы до его низа составляло 150 – 200 мм. Лучше всего установить именно дефлектор, поскольку он не только защищает полость дымохода от осадков и летающего в воздухе мусора, но при наличии ветра еще и улучшает тягу.

Если к дымоходу подключен твердотопливный теплогенератор и при этом кровельное покрытие выполнено из горючего материала, на оголовке нужно установить искроуловитель.

Крепление и теплоизоляция

Кирпичный дымоход необходимо скрепить с рядом стоящей стеной при помощи анкеров, которые монтируются с шагом в 300 мм.

Наружную часть дымохода следует утеплить минеральной ватой.

Помните, что этот материал при намокании теряет теплоизоляционные свойства, поэтому нужно защитить его от попадания воды.

Видео на тему

microklimat.pro

Кладка печной трубы (дымохода) из кирпича: размеры, устройство, как выложить

Дымоход – это одна из важнейших частей любой системы отопления, которая использует энергию сгорания топлива. Основной его задачей является отвод продуктов горения и создание тяги, необходимой для подачи свежего воздуха в топочную часть печей. Наибольшее распространение в индивидуальном строительстве получили дымовые трубы из кирпича – недорогого и надежного материала, обладающего необходимой прочностью и стойкостью как к низким температурам, так и к интенсивному нагреву.

Основные требования к дымоходам

От правильного расчета дымоходной части печи или камина зависит множество факторов, обеспечивающих комфорт и безопасность проживания в доме. Это и пожаробезопасность, и чистота воздуха, и затраты топлива, и многое другое. Поэтому, независимо от типа, размера и предназначения отопительного прибора, устройство дымохода к нему должно подчиняться нескольким основным правилам:

• Защита от пожаров. Дымоход должен соответствовать довольно жестким противопожарным требованиям – расстояние от внешней стороны кладки до поверхности стен из горючих материалов должно составлять не менее 380 мм, а в местах прохождения трубы через межэтажные перекрытия необходимо делать специальные утолщения, называемые опушкой.
• Высота. Вертикальные размеры оказывают наибольшее влияние на такой важный параметр всей системы отвода продуктов горения, как тяга. Правильный дымоход не может иметь высоту менее 5 метров. Кроме того, решающее значение имеет перепад высот между оголовком и поверхностью кровли: верхняя точка трубы должна быть на уровне конька или чуть выше его при расстоянии до конька не более 3 метров, а для плоской крыши – возвышаться над ней не менее чем на метр.

  Выбор высоты дымохода в зависимости от расстояния до конька

• Толщина стенок. В жилых домах она не может быть меньше 10 см.
• Внутреннее сечение. Дымоход по всей его длине необходимо выложить так, чтобы площадь его внутренней части была постоянна.

Каждая дымоходная система по-своему уникальна и должна выполняться по согласованному проекту, в котором описывается полная схема всей кладки по слоям. Общими рекомендациями для любого способа устройства печей являются обеспечение герметичности и гладкости внутренней поверхности.

Размеры и конфигурация дымохода

Движение дыма по печной трубе происходит по спирали, поэтому оптимальной ее формой ее внутреннего сечения считается круг. Однако выложить такую поверхность из кирпича не представляется возможным. Поэтому чаще всего строительство малоэтажных жилых домов сопровождается возведением дымохода с прямоугольного вида.

Главные составляющие дымохода

Считается, что углы, как и шероховатости кладки являются препятствием для равномерного выхода продуктов сгорания, поэтому при устройстве дымохода часто рекомендуется выполнять обработку внутренней поверхности какой-либо выравнивающей смесью, например, штукатуркой.

Однако необходимо иметь в виду, что такое устройство канала вывода дыма необходимо делать с особой тщательностью – от постоянных перепадов температур штукатурка может осыпаться.

Размеры дымохода зависят от габаритов строения – слишком большая труба на маленьком доме будет выглядеть довольно комично. Наименьший расход кирпича обеспечивается, когда производится строительство трубы с внутренними размерами 260 х 130 мм. Такая конструкция получится, если каждый ряд сложить из пяти кирпичей. Часто встречаются печные трубы и большего размера, например, для русских печей с большим порталом рекомендуется делать дымоход с сечением канала 260 х 260 мм.

Особенности кладки дымохода

Кладка дымохода начинается непосредственно с верхней части печи, для этого на ее поверхности нужно выложить надсадную трубу. Она строится последовательно, ряд за рядом, с обязательной перевязкой между ними.

Порядовка кладки распушки печной трубы

Порядок укладки кирпича практически повторяет устройство стен и перегородок, есть лишь несколько важных особенностей:

• Необходимо следить за горизонтальным положением каждого выложенного ряда и регулярно делать проверку вертикальности конструкции;
• Класть дымоход нужно на цементно-глиняный раствор. Рекомендуется использовать следующие пропорции: две части цемента на одну часть извести и пять частей песка;
• Оптимальная толщина раствора – 5-10 мм. Более толстый слой не позволит построить прочную конструкцию, он будет крошиться и рассыпаться из-за постоянного перепада температур;
• Очень важно обеспечить качественную заделку швов, для того чтобы полностью устранить возможность попадание искр из внутреннего пространства трубы на горючие поверхности;
• Рекомендуется использовать только целые кирпичи. При необходимости установки какой-либо части (половинки, четверки или трехчетверки) толщина раствора между ними должна быть минимальной.

Материалы для изготовления дымохода

Строительство дымохода предполагает наличие всего лишь двух основных компонентов: вам потребуется кирпич и раствор. Здесь мы приведем несколько советов о том, какого качества материалы надо выбирать для того, чтобы сложить хороший дымоход.

• Кирпич. Дымоходы выкладываются из хорошо обожженного кирпича марки не ниже М200. Лучше использовать кирпичи с ровной окраской и четкими гранями – их можно класть на минимально возможный тонкий слой раствора. Стандартный размер кирпича – 250 х 120 х 65 мм;
• Раствор. Для кладки прочного дымохода нужен специально приготовленный раствор из воды, песка, цемента и глины. Качество раствора напрямую зависит от размера зерен песка – чем они меньше, тем тоньше получится шов. Вода должна быть максимально чистой и мягкой, а глина – такой же, как при производстве кирпича.

Устройство примыкания печной трубы к поверхности кровли выполняется с помощью покрытия, способного обеспечить гидроизоляцию места стыка.

Для лучшей защиты от попадания воды в месте выхода трубы из кровли лучше делать утолщение с внешней стороны (выдру).

Порядовка для кладки выдры кирпичного дымохода

При отсутствии выдры все зависит от того, какой материал будет использоваться для отделки – чаще всего применяется специальная схема, когда оцинкованное железо вставляется в специальный надрез в плоскости кладки, сделанный болгаркой.

Часто встречающиеся ошибки при устройстве дымохода

Правильный учет всех вышеперечисленных требований и особенностей позволит довольно просто сложить хороший дымоход для большинства печей. И все же довольно часто приходится встречаться с ситуациями, когда печные работы выполняются неправильно.

К числу наиболее распространенных ошибок относится недостаточная высота трубы относительно кровли. Дымоход с низко расположенным оголовком не сможет обеспечить необходимой тяги.

Иногда построить прочную дымовую трубу мешает неправильно приготовленный раствор. Из-за этого кладка с течением времени может разрушаться.

Эффективность работы печей и каминов сильно зависит от равномерности внутреннего канала дымохода. Нарушение его формы приводит к появлению завихрений потока дыма, так же как и к повышенному отложению сажи и копоти на стенках трубы.

Строительными нормами установлено, какого отклонения от вертикали необходимо избегать. Для печей и каминов этот показатель не должен превышать 30° при отклонении в сторону не более метра.

Если вы находитесь на этапе устройства дымохода, это значит, что такие сложные моменты, как устройство фундамента, кладка основной части печи или камина уже позади. Казалось бы, осталось совсем чуть-чуть – соорудить прямую трубу до выхода из крыши. Однако надо иметь в виду, что устройство печей требует максимальной аккуратности, здесь важна каждая деталь. Правильно собранный дымоход увенчает красивую и эффективную отопительную систему и позволит максимально комфортно пользоваться всеми ее преимуществами.

all-for-remont.ru
