Монтаж защиты от молний в частном доме

Большинство владельцев частных домов, коттеджей и дач стараются создать внутри и снаружи своего жилья максимально комфортные и безопасные условия для проживания. Вполне понятное стремление, но чаще всего собственники такой недвижимости полностью забывают о таком природном явление, как разряд статического атмосферного электричества, который в одно мгновение может нанести огромный вред жилым постройкам и здоровью людей. По своей природной сути, атмосферная молния — это очень мощный разряд электрической энергии, который способен при точном попадании непосредственно в частный дом, уничтожить не только всю бытовую технику и электроприборы, но и само строение в целом.

Если ваше частное владение расположено рядом с высоким зданием, то вам не следует беспокоиться. Система громоотводов многоэтажного объекта обеспечит надежную защиту вашего жилья от поражающих факторов атмосферного электрического разряда. Но такое расположение коттеджей, частных домов и дач практически не встречается в современной действительности. В основном такие объекты недвижимости строятся вдали от высоких зданий, поэтому их необходимо защищать от молний, оснащая современными блоками грозозащиты.

Молния, чаще всего разряжается на самую высокую точку, но даже растущее рядом с домом огромное дерево не способно защитить его от разряда. Только устройство грозозащиты способно полностью защитить от атмосферного разряда ваше жилье с бытовой техникой, а также присутствующих в нем людей. В этой статье мы рассмотрим все вопросы, касающиеся видов молниезащиты и способов их монтажа для любых типов домов, дач и коттеджей. А также в сжатой форме расскажем, как установить громоотвод своими руками, но сначала расскажем о поражающих факторах молний.

Поражающие факторы разрядов атмосферных разрядов

Технология создания защиты от грозы напрямую связана с поражающими факторами атмосферных электрических разрядов. Любое природное явление влияет на окружающую среду с той или иной степенью воздействия. Молния не является исключением и ее поражающие факторы можно разделить на следующие два вида.

1. Первичный. Это прямой удар электрического разряда в объект недвижимости. Последствия от такого попадания могут быть самыми плачевными. Конструкция дома может получить серьезные повреждения или просто сгореть от возникшего пожара. Не исключается и гибель людей от поражения электрическим током. Вся включенная в сеть бытовая техника и электроприборы однозначно выйдут из строя. Первичный фактор поражения молнией создает самый опасный вариант развития событий, способный создать массу проблем жильцам частного дома, коттеджа или дачи.
2. Вторичный. Менее опасный поражающий фактор атмосферного электрического разряда, конечно, по сравнению с прямым попаданием, но тоже способный доставить много неприятностей собственнику частного владения. Дело в том, что молния, разрядившаяся недалеко от дома, формирует мощное индукционное поле, создающее скачек питающего напряжения в электрической проводке. Такое перенапряжение способно полностью  вывести из строя бытовую технику и электроприборы.

Защитить свою собственность от вторичного поражающего фактора можно простым отключением электроприборов от питающей сети на весь период времени прохождения грозового фронта. Для эффективной защиты от прямого попадания молнии необходимо выполнить монтаж молниезащиты в коттедже, частном доме или на даче.

Установка громоотвода и дополнительного защитного оборудования позволит избежать негативных последствий от воздействия разряда на вашу жилую собственность и на проживающих в ней людей, независимо от типа поражающего фактора. Далее мы рассмотрим виды и категории молниезащиты.

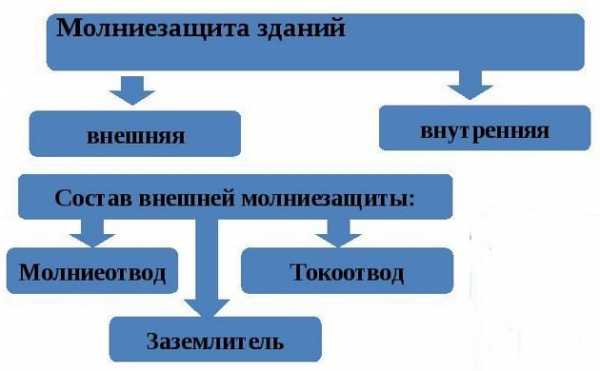

Категории и виды внешней защиты от молний

Атмосферная молния — это мощный разряд электричества, подчиняющийся основным законам физики. Всем известно, что электрический ток движется по пути с наименьшим сопротивлением. Главной задачей блока грозозащиты любого вида создать именно такой путь для прохождения электроэнергии, минуя конструкцию строения. При ударе молнии в частный дом, оснащенным таким блоком, вся мощь электрического заряда просто-напросто уйдет в поверхность земли, не нанеся ущерба постройкам, электроприборам и человеку.

В народном сленге такой виды защиты частных строений называется по-разному: заземлением загородного дома, системой молниеотводов, а также громоотводами. Последний вариант наименования совершенно некорректен, ведь гром — это звук удара молнии и отводить его никуда не нужно. Но термин давно прижился и используется в разговорной речи. Независимо от того, как называется защита дома от молний, она предназначена для выполнения одной задачи — отвода энергии атмосферного электрического разряда в землю. Блоки грозозащиты делятся на три категории: по методу и виду защиты, а также по конструктивным особенностям.

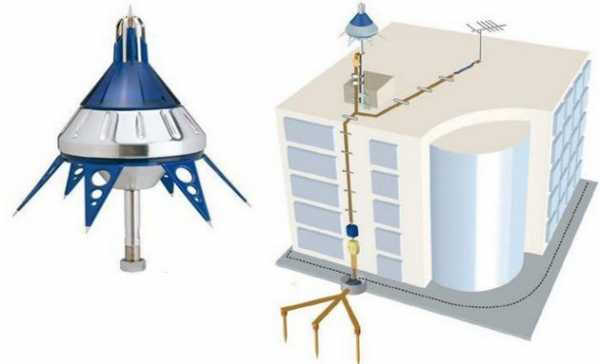

1. Методы защиты. Эта категория делится на два вида молниезащиты: активную и пассивную. В активной системе приемник молний оснащен специальным ионизатором воздуха, который своей работой провоцирует накопленное атмосферой статическое электричество на разряд. По своей сути, активная защита притягивает молнию, тем самым исключая возможность прямого попадания молнии в объект недвижимости и рядом находящиеся постройки. Пассивные системы не оснащены никакими дополнительными устройствами, поэтому молния может на ней разрядиться, а может и ударить в другое место, но в любом случае данный вид молниезащиты создает надежный барьер от прямого попадания разряда в дом. В то же время она не способна защитить бытовую технику от вторичного поражающего фактора. Для защиты от него необходимо устанавливать дополнительное оборудование.
2. Виды защиты. В этой категории защита дома от разряда делится на два типа: внутреннею и внешнюю. Внутренняя система защищает частное владение от вторичного поражающего фактора, а внешняя от первичного. В связи с тем, что активные системы защиты от атмосферных электрических разрядов практически не применяются в быту, то блок грозозащиты дома, коттеджа или дачи должен состоять из двух частей: внешней и внутренней.
3. Конструктивные особенности. В этой категории блок грозозащиты для частного дома делится на типы по особенностям конструкции внешних приемников молний. На данный момент существует три основных типа молниеприемников: штыревые, сетчатые и тросовые. Каждый из них хорош по-своему. Штыревые молниеотводы самые дешевые, но менее эффективные по сравнению с сетчатыми и тросовыми приемными элементами.

Выбрать лучшую защиту от разряда атмосферного электричества для своего дома вам поможет следующая глава статьи, в которой мы расскажем о конструкции наиболее популярной пассивной внешней молниезащите, в дополнение к которой необходимо устанавливать и внутреннюю защиту от вторичного поражающего фактора.

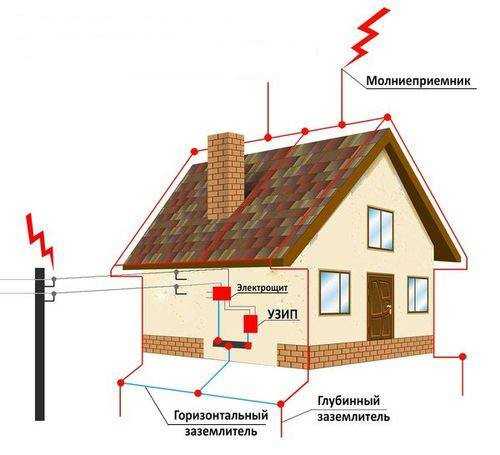

Конструкция пассивной внешней защиты от молний

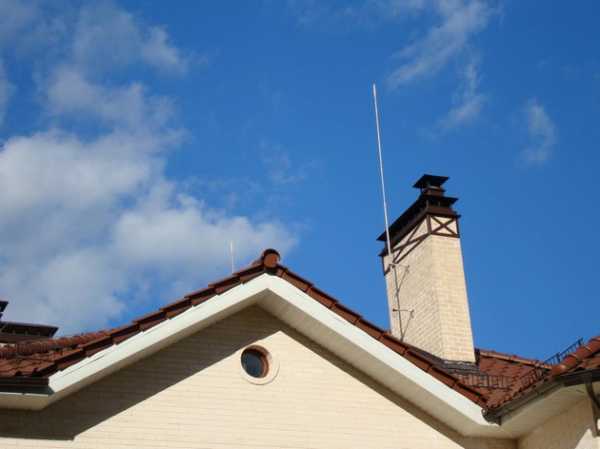

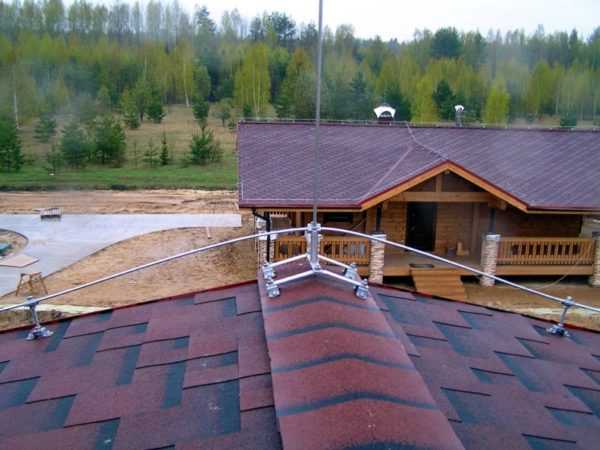

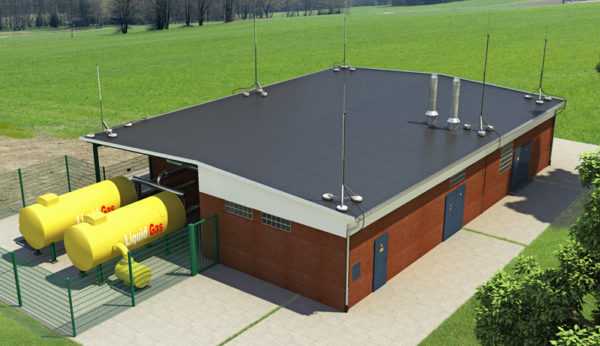

Конструкция внешнего громоотвода на даче, в коттедже или частном доме довольна проста. Она состоит из трех составляющих частей: приемника молний, токоотводов и заземляющего контура. Токоотводы и заземлители имеют стандартную конструкцию. В отличие от них, молниеприемники пассивных систем защиты можно разделить на три типа, которые мы подробно рассмотрим ниже.

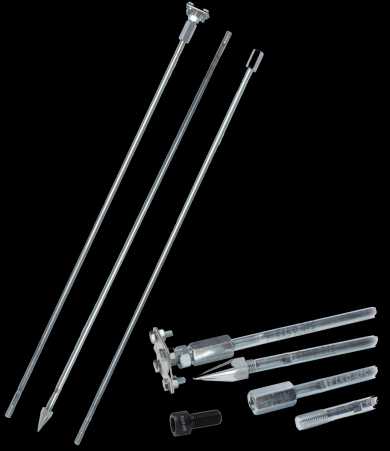

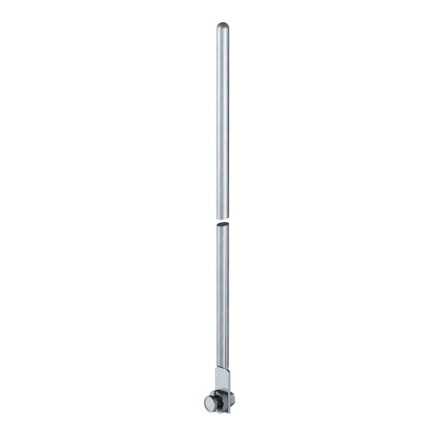

1. Стержневой. Самый распространенный тип приемника атмосферных разрядов в системах пассивной внешней грозозащиты. Стандартный вид такого молниеприемника — это металлический прут длиной от 2.5 метров с диаметром от 10 до 20 мм, но можно использовать и стальные трубы с заваренными торцевыми отверстиями. Количество таких стержневых элементов зависит от площади дома. Для небольшого строения достаточно одного приемника, ну а для домов площадью более 200 кв. м следует устанавливать несколько стержней, с расстоянием между ними не менее 10 метров. Устанавливают стержневые молниеприемники на частном доме с помощью специального диэлектрического крепежа, который исключает переход разряда на конструкцию строения. Металлический стержень можно установить на отдельной опоре или высоком дереве, расположенном вблизи частного дома. Такой вариант хорош тем, что не портит внешний облик дом. Но следует заметить, что главным условием размещения молниеприемника является то, что он должен быть установлен выше основного дома и других построек частного владения.

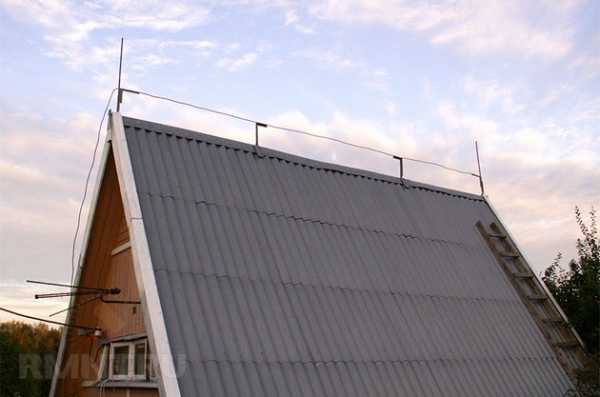

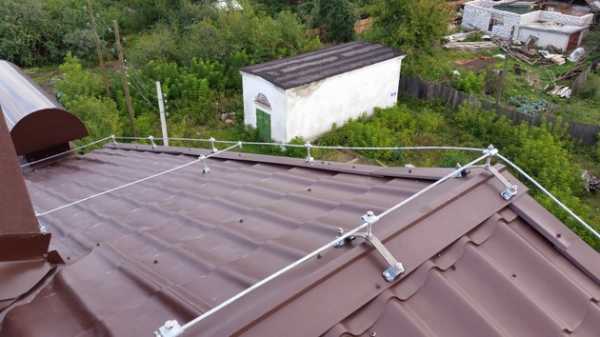

2. Тросовый. Этот тип молниеприемника неплохо зарекомендовал себя при устройстве молниезащиты частного дома с крышей из металлочерепицы. Такая кровля сама по себе является отличным проводником грозовых разрядов, поэтому ее следует надежно защищать от попадания молний. Тросовые молниеотводы намного эффективней, чем стержневые, но их монтаж сложен и требует больших трудозатрат. Для установки этого типа приемников молний используется металлический трос, который закрепляется на коньке дом по всей его длине. Основным условием монтажа молниезащиты на базе тросового молниеотвода является следующий фактор: натяжка троса должна исключать касание кровли. К тому же трос монтируется на диэлектрических опорах.

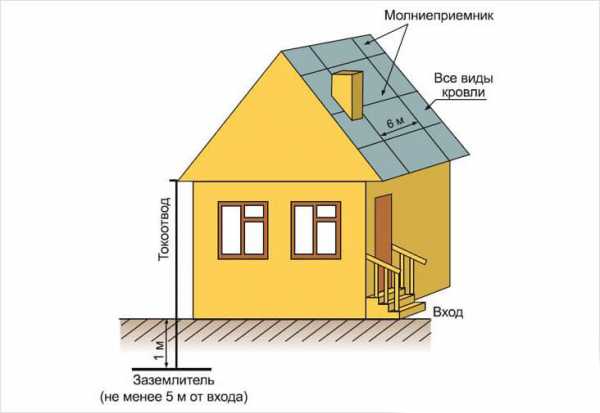

3. Сетчатый. Такой молниеотвод изготавливается из металлической проволоки с диаметром сечения не менее 6 мм. Натягивают провод по всей площади кровли с созданием квадратных ячеек размером не более 6×6 метров. Как и в случае с тросовым молниеотводом, провод сетчатой системы не должен касаться кровли. Его необходимо монтировать на опорах, не проводящих электрический ток. Эффективность этого типа молниеприемников очень высока, но используются они крайне редко, так как трудны в монтаже. Кроме того, сетчатый молниеотвод затрудняет эксплуатационное обслуживание кровли частного дома и ухудшает ее внешний вид.

Какой тип молниеотвода использовать — выбирать вам! Каких-либо строгих рекомендаций дать на этот счет невозможно. Все три типа молниеприемников способны надежно защитить частный дом от первичного поражающего фактора молнии.

Следующими элементами в системе молниезащиты являются токоотводы. Главная их задача — это передача энергии атмосферного разряда от молниеприемника к заземляющему устройству. Токоотводы можно изготовить из стальной проволоки диаметром не менее 6 мм, специального медного или алюминиевого кабеля или стальной ленты шириной от 30 мм и толщиной более 2 мм. Любой токоотвод закрепляется на концах молниеотводов с помощью резьбового соединения, сварки или пайки. В частных домах, построенных из негорючих материалов, этот элемент грозозащиты крепится на стенах в незаметном месте с использованием металлического крепежа. Нельзя размещать токоотводы вблизи с окнами и дверями.

Особые требования предъявляются к монтажу токоотводов молниезащиты деревянного дома. При попадании молнии в систему молниезащиты в частном дома, провода токоотводов могут разогреться до высоких температур. Чтобы исключить возгорание деревянных стен строения необходимо правильно установить токоотводящую часть системы грозозащиты. Токоотводы необходимо располагать на расстоянии не менее 10 см от стен постройки. Для одного стержневого молниеприемника необходимо установить один токоотвод, а для тросовых и сетчатых приемников разряда два токоотводящих элемента. Количество токоотводов зависит от количества концов молниеприемников и площади и конструкции кровли.

Последним элементом в системе внешней защиты частного дома от атмосферных электрических разрядов является заземляющее устройство. Простейший заземлитель — это два металлических прутка диаметром не менее 30 мм, забитые в почвенный слой на 2–3 метра и соединенные между собой перемычкой из металлической ленты. Расстояние между этими заземляющими элементами должно быть не менее 3 метров. К этой конструкции присоединяется токоотвод исключительно путем сварного соединения.

Мы рассмотрели конструкцию внешней пассивной молниезащиты. Она способна эффективно защитить частный дом от первичного поражающего фактора молнии. Для защиты дома, коттеджа или дачи от перенапряжений в сети, возникающих при воздействии второго поражающего фактора грозового разряда, необходимо устанавливать дополнительное оборудование. Эти приборы обеспечивают внутреннюю защиту от молний.

Внутренняя молниезащита

Бытовую технику и электроприборы в частном доме следует защищать от воздействия мощного индукционного поля, которое возникает в результате атмосферного разряда. Внешняя молниезащита не способна справиться с этой задачей. Для защиты от грозовых перенапряжений необходимо использовать специальные электротехнические устройства. Они называются устройствами защиты от импульсного перенапряжения (УЗИП) и устанавливаются в распределительные щиты на входе электрических линий в частный дом. В настоящее время на рынке присутствует большой ассортимент таких приборов, с разными возможностями и уровнем защиты от импульсных скачков напряжения.

Только после установки УЗИП в распределительный щиток и монтажа внешней молниезащиты вы с уверенностью сможете сказать, что ваш дом надежно защищен от всех поражающих факторов молнии. Мы рассмотрели конструкцию защиты от молний для частного дома как внешней, так и внутренней. В следующей части статьи будет дан ответ на вопрос: как сделать громоотвод на даче, в коттедже или частном доме своими руками.

Самостоятельный монтаж молниезащиты

Исходя из вышесказанного, можно сделать вывод, что монтаж защиты от молний можно осуществить своими руками без привлечения наемных работников. Конечно, если вы обладаете элементарными навыками монтажных работ. В противном случае следует пригласить специалиста. Если вы все же решили осуществить монтаж громоотвода собственными руками, то сначала следует выполнить проектирование и расчет молниезащиты. Этот процесс не вызовет затруднений. Мы коротко расскажем о проектировании молниезащиты и ее самостоятельном монтаже на примере установки громоотвода со стержневым молниеприемником. Это самый популярный вариант защиты от грозы загородной недвижимости.

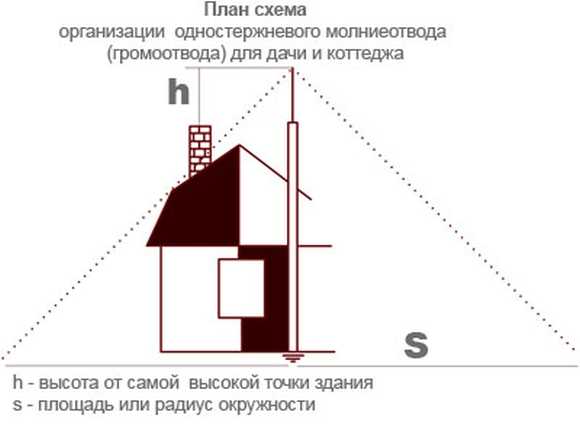

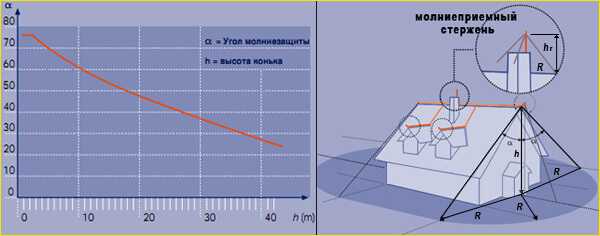

Громоотвод со стержневым приемником молний обеспечивает защиту в виде воображаемого конуса, c вершиной на конце молниеприемника. Во внутреннюю зону этого конуса, для обеспечения надежной защиты строения от молний, должен попадать весь объект.

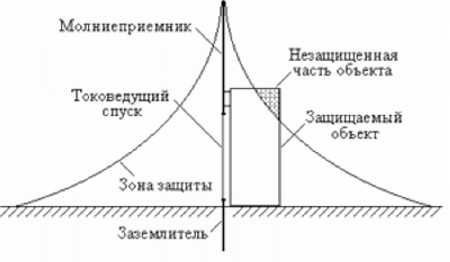

На приведенном рисунке мы видим, что часть дома не попала в зону защиты, поэтому необходимо перенести молниеприемник на середину дома или увеличить его высоту. Лучшим местом для монтажа штыря молниеприемника является конек крыши или печная труба. Расчет высоты стержневого приемника рассчитывается по следующей формуле.

• Rx — нижний радиус защиты воображаемого конуса, который необходимо замерить рулеткой на поверхности земли;
• Ha — высота активной зоны защиты от молний, которая замеряется от земли до наивысшей точки воображаемого конуса;
• Hx — самая высокая точка частного дома, которая может находиться на коньке кровли, печной трубе или на других элементах конструкции;
• H — высота стержня молниеприемника.

После расчета длинны стержня молниеприемника следует определиться с его местоположением и проложить воображаемую трассу монтажа токоотвода от стержня до места установки заземлителя. На этом проектирование и расчет молниезащиты закончен и можно приступить непосредственно к монтажу громоотвода.

Монтаж заземлителя

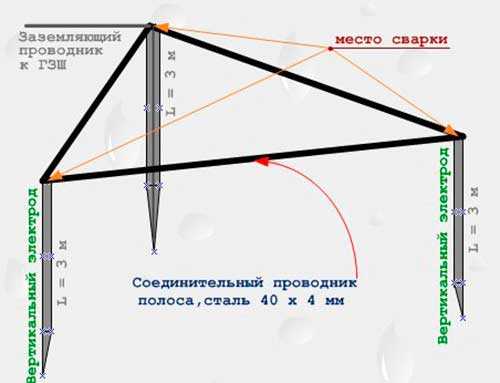

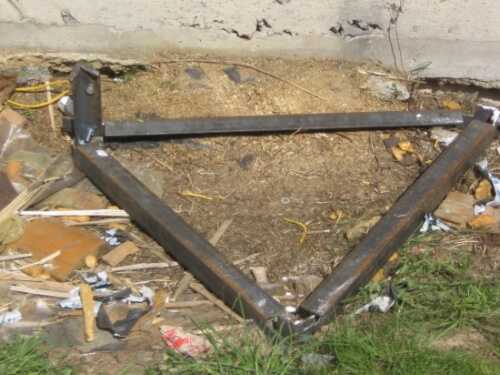

В первую очередь следует смонтировать заземляющий контур. Для выполнения работ вам понадобится следующий инструмент и материалы:

• болгарка с отрезными кругами, сварочный аппарат, кувалда, молоток и лопата;

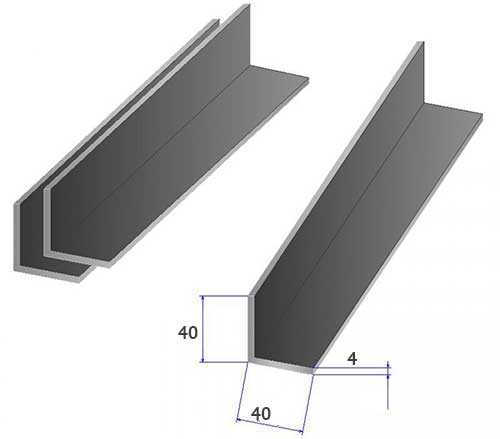

• стальной уголок 40×40 для вертикальных штырей и полоса 40×5 для перемычек.

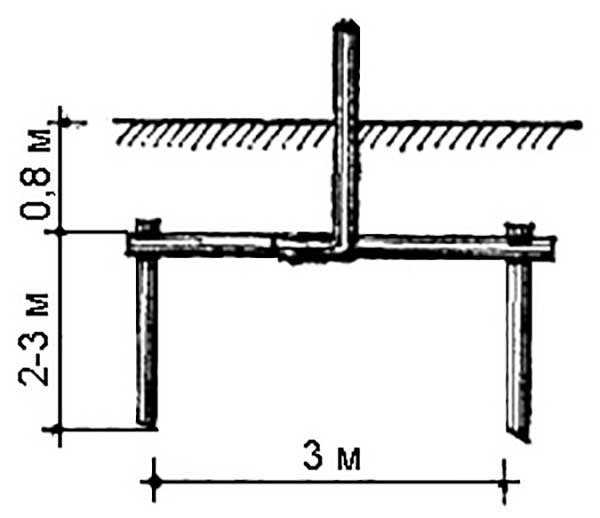

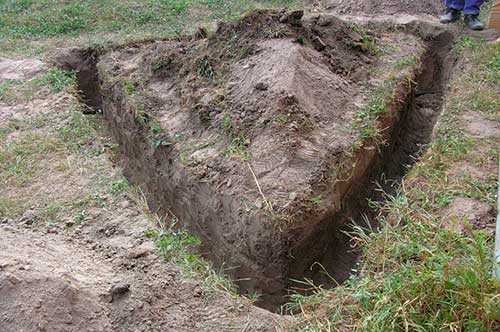

Заземлитель следует монтировать недалеко от стены дома. Выбираем место и выкапываем равностороннюю треугольную траншею глубиной 70 см со сторонами 1.2 метра. До стены дома также необходимо прокопать траншею для укладки токоотвода. В углах треугольника забиваем отрезки стального уголка на глубину 2 метра.

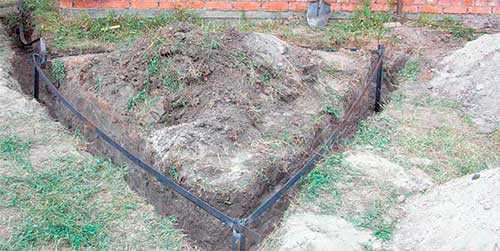

К концам штырей приваривается полоса. К одному углу контура приваривается стальная полоса и выводиться на стену дома, где к ней будет присоединен токоотвод от молниеприемника. Траншея закапывается и утрамбовывается. Заземлитель готов к подключению токоотвода.

Монтаж приемника молний

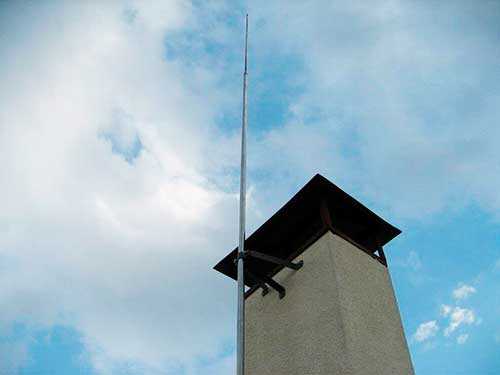

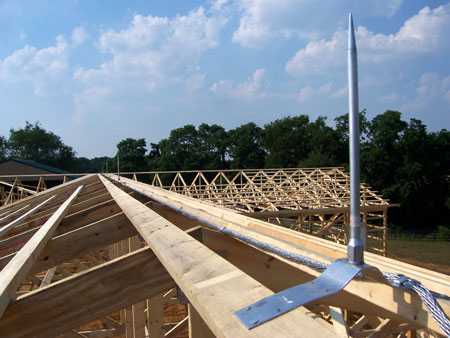

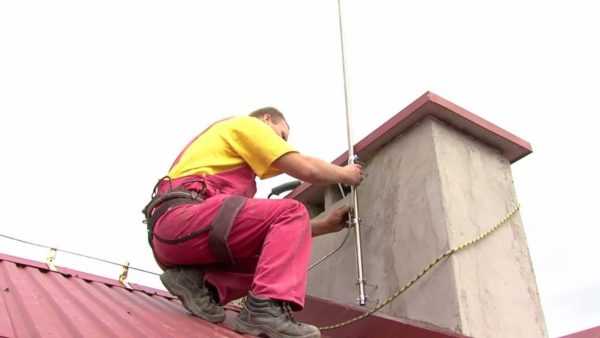

Лучшим местом для крепления стержня молниеприемника является печная труба, расположенная вблизи конька кровли. Крепить мачту удобнее всего кронштейнами с хомутами на концах.

Альтернативным вариантом крепежа штыря молниеприемника является его установка на специальную опору на коньке дома.

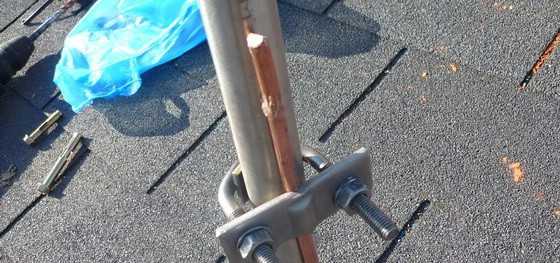

На заключительном этапе монтажа к нижнему концу стержня крепится токоотвод при помощи хомута с резьбовым соединением.

Монтаж токоотводов

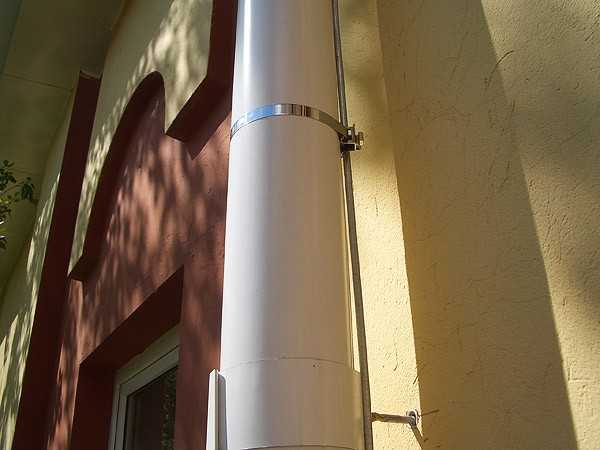

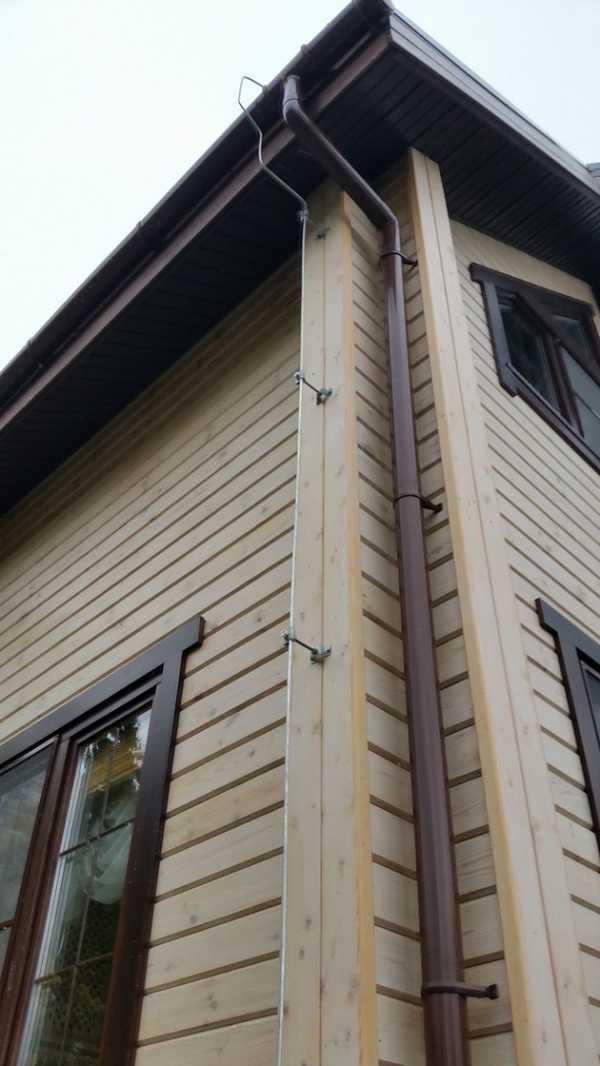

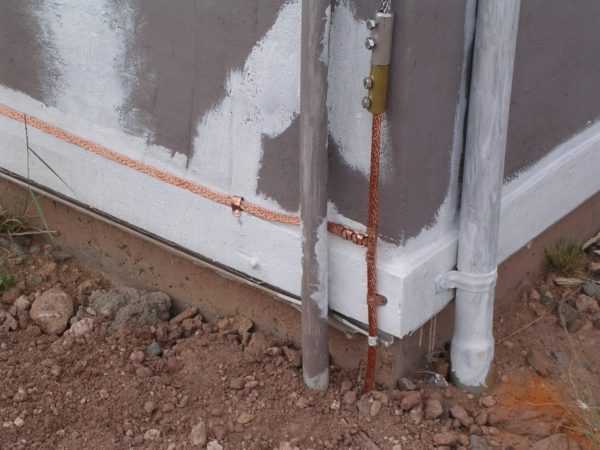

Токоотвод, металлический провод диаметром не менее 6 мм прокладывается непосредственно по кровле и стене дома, к месту выхода соединительной стальной полосы от контура заземления. Вся конструкция крепится к кровле и стенам дома пластиковыми или металлическими хомутами с опорой.

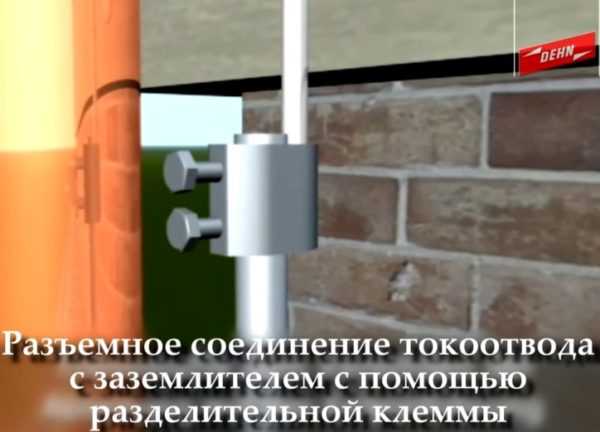

Нижний конец провода токоотвода закрепляется на металлической полосе заземлителя с помощью резьбового соединения.

На этом монтаж внешней грозозащиты закончен, но если не установить блок внутренней защиты от перенапряжений, то ваша система защиты от молний будет неполной.

Установка УЗИП

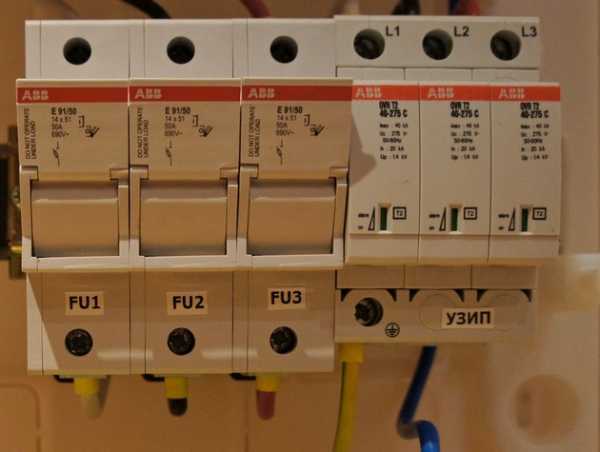

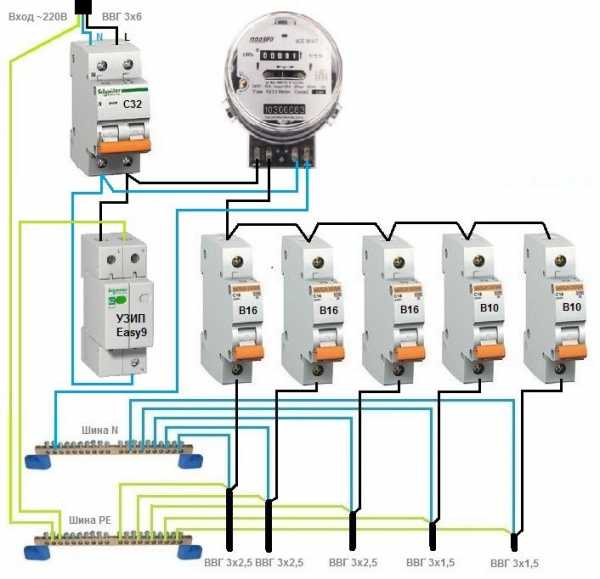

Устройство защиты от импульсных перенапряжений полностью обесточивает электрическую сеть дома при возникновении мощного индукционного поля, то есть вторичного поражающего фактора молнии. Модуль устанавливается в распределительный щиток по следующей схеме.

После установки УЗИП ваша молниезащита частного дома получает полностью законченный функциональный вид. С этой системой ваша недвижимость и бытовая техника надежно защищены от атмосферных электрических разрядов.

Заключение

Качественный монтаж громоотвода обеспечит вам комфортное проживание в своем доме. В этом случае защита от всех поражающих факторов молнии будет обеспечена. Но следует заметить, что молниезащиту необходимо периодически проверять на наличие повреждений. Главное внимание при профилактическом осмотре нужно уделять всем соединениям. Только при условии работоспособности громоотвода, ваш дом будет надежно защищен от попаданий молний.

Видео по теме

profazu.ru

Громоотвод в частном доме своими руками

Привет всем! Разряды молний очень опасное природное явление, особенно когда дом или дача находятся на равнине, поэтому что – бы обеспечить безопасность своей семьи, не поленитесь и установите качественный громоотвод. Подобная работа не отнимет у вас много сил и времени, зато вы будете уверены, что надежно защищены от погодных «капризов». А вот, как правильно установить громоотвод в частном доме своими руками, мы и поговорим далее.

Инструменты и материалы

Чтобы произвести монтаж громоотвода нам потребуется:

• металлический штырь молниеприемника, медная или алюминиевая проволока сечением 6 мм и защитный кожух (гофра) для токоотвода;
• уголок и полоса из нержавейки для изготовления заземляющего контура;
• сварочный аппарат, болгарка с кругом по металлу, электродрель, шуруповерт, мультиметр, кувалда, штыковая лопата, гаечные ключи для установки болтовых соединений;
• болты М8 либо М10, дюбель-гвозди, крепежные хомуты, прочный деревянный шест и держатели.

Подготовительный этап

Выбираем высоту конструкции. Верхний конец стержня молниеприемника должен располагаться на высоте не более 12 метров над землей. Важно учесть и размеры защищенной зоны: ее радиус составляет 1,5 высоты мачты. То есть, десятиметровая мачта обезопасит территорию диаметром в 30 метров. Для большого участка с постройками может понадобиться монтаж двух или трех мачт, расположенных в разных точках. Минимальная высота громоотвода над крышей дома составляет 1.5 — 2 метра.

Выбираем место установки контура заземления. Этот важный элемент должен располагаться на расстоянии не более метра от фундаментного основания постройки, на которой вы планируете установить громоотвод и на удалении в несколько метров от крыльца и дорожек. В зоне расположения заземления опасно находиться во время грозы, поэтому лучше подыскать для нее место между стеной дома и забором. Рекомендуется поверх вкопанной в землю заземляющей конструкции установить садовую композицию с широким основанием, уложить валуны или поставить ограждение по периметру.

Выбираем материалы для монтажа системы:

• Штырь молниеотвода. Лучше всего подходит стальной пруток с площадью сечения не менее 60 мм2, но можно использовать медный стержень с площадью сечения 70 мм или алюминиевый 35 мм2.
• Токоотвод. Проволока из меди или оцинкованной стали диаметром 6 мм в защитной оболочке или гофрированном кожухе.
• Заземлитель. Изготавливается из трех двухметровых отрезков уголка 50х50 мм из нержавеющей стали и трех пластин из того же металла длиной 1,2 метра, шириной 40 мм и толщиной от 4 мм.

На этапе проектирования конструкции необходимо определиться, в каком месте крыши будет установлен штырь громоотвода и куда будет выведен токоприемник для соединения с заземлителем.

Установка громоотвода

Установка заземлителя. В выбранном месте производится разметка и при помощи штыковой лопаты выкапывается траншея в форме равностороннего треугольника – длина стороны должна составлять 1,2 метра, глубина – 60 — 70 см. От одной из вершин треугольника такая же по глубине траншея должна пролегать по кратчайшему расстоянию (перпендикулярно) к стене дома. В эту точку согласно проекту, будет выведен конец токоотвода.

Нижние концы вертикальных элементов заземлителя необходимо заострить, срезав болгаркой уголки – в этом случае вам потребуется меньше усилий, чтобы вогнать электроды в грунт на глубину двух метров. Для забивания используется тяжелая металлическая кувалда. Постарайтесь наносить удары строго вертикально, чтобы не погнуть электроды.

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

Верхние концы электродов, утопленных по вершинам треугольника, должны немного выступать над дном траншей и располагаться в одной плоскости. При помощи сварочного аппарата к ним привариваются полосы из той же нержавейки, которые формируют металлический треугольник в подготовленных траншеях. Такая же пластина укладывается в траншею, ведущую к фундаменту дома, и приваривается в вершине треугольника.

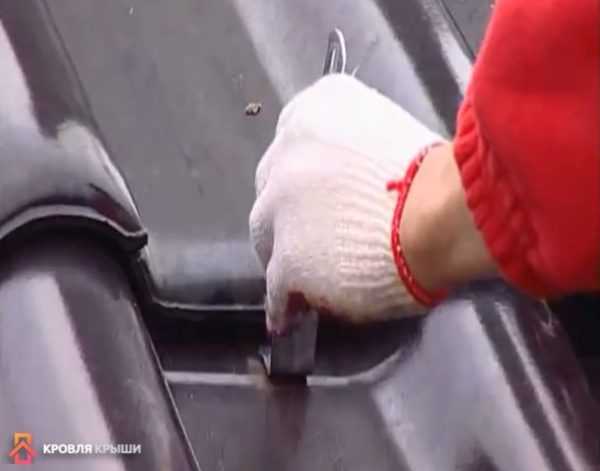

Установка молниеприемника. Чтобы укрепить шест на крыше удобнее всего использовать два горизонтальных держателя с хомутами на свободном конце, которые крепятся один над другим к кирпичному кожуху печной трубы при помощи дюбель-гвоздей. Либо можно прикрепить опору для шеста к стропилам, позаботившись о герметизации кровельного покрытия.

Токоотвод прокладывается по кровле, а затем по стене вертикально вниз и крепится к кровельному покрытию и строительным конструкциям при помощи полукруглых хомутов из пластика или металла. Нижний конец токоотвода требуется прикрепить к пластине заземлмтеля, выведенной к стене дома. Для этого в пластине сверлится отверстие, в которое устанавливается прочный нержавеющий болт с шайбой, гайкой и контргайкой. Между шайбой и гайкой плотно зажимается намотанный на несколько витков вокруг болта зачищенный конец токоотвода. Затем траншеи закапываются.

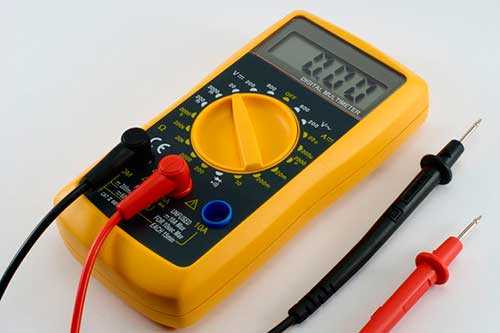

Проверка. Смонтированную систему требуется проверить при помощи мультиметра. Выполняется замер сопротивления – прибор должен показать значение, не превышающее 10 Ом. Если результат не соответствует требуемому, проверьте все стыки конструкции – везде должна быть обеспечена хорошая электропроводимость.

Заключение. Правильно смонтированный громоотвод на крыше способен обезопасить дом и рядом расположенные строения от попадания молнии.

Видео по теме «громоотвод в частном доме своими руками»:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

postroju-dom.ru

Как правильно сделать громоотвод в частном доме своими руками

1. Как устроен громоотвод?
2. Схема громоотвода.
3. Правильное создание громоотвода.
4. Изготовление громоотводов.
5. Как сделать громоотвод в частном доме.

Большинство коммуникаций, которые были подведены к частным домам, уже давно отработали срок своей эксплуатации. Из-за этого существенно повышается риск их выхода из строя. Именно поэтому проблема защиты от грома и молнии становится все более актуальной. Сделать громоотвод своими руками не так просто, для этого необходимо рассчитать параметры участка и взять инструменты: отвертку, молоток, лопату.

Создание такой конструкции – это защита своей семьи от потенциальной угрозы. Правильно установленный громоотвод обезопасит дом от молнии. Рассмотрим поэтапное создание конструкции.

Как устроен громоотвод?

Принцип работы громоотвода достаточно прост – молния перенаправляется в землю, что позволяет жителям дома избежать угрозы несчастного случая. При создании конструкции важно учитывать существующие меры безопасности: не лезть руками в электроприборы, обесточить распределительный щит, не работать при осадках на улице. Не знаете, как устроен громоотвод? Конструкция состоит из 3 элементов:

1. Молниеприемник, который выполняет перехват заряда молнии.
2. Токоотвод, перенаправляющий энергию.
3. Заземлитель. Благодаря ему между устройством и землей стабильная связь.

Устройства устанавливаются как неподалеку от жилого дома, так и непосредственно на его крыше.

Частями громоотвода могут быть отдельные элементы крыши. При создании конструкции необходимо, чтобы все элементы были изготовлены из единого металла. В противном случае велика вероятность несовместимости, что приведет к неэффективности устройства.

Правильно сделать громоотвод в частном доме не так просто, как многие думают. Отчасти это затруднено законодательными документами, ведь перед началом монтажных работ необходимо удостовериться, например, что поблизости не проходят коммуникации.

Правильно установленный прибор выдержит даже самый серьезный удар. Молниеприемник – это чаще всего устройство в виде стержня, которое располагается сверху дома. В его роли могут выступать и некоторые части здания: трубы, ограждения. Крыша, на которую устанавливается молниеприемник, должна быть целостной. Это позволит увеличить степень надежности конструкции. При этом поверхность не должна обладать изоляционным слоем (кроме антикоррозийной краски). Может закрепляться устройство и на дереве, которое растет рядом с домом.

Далее переходим к созданию токоотвода. При его изготовлении стоит использовать следующие сечения: 16 мм2 для меди, 25 мм2 для алюминия, 50 мм2 для стали. Он должен располагаться между молниеприемником и землей. Для токоотвода нежелательны повороты и изгибы, ведь от этого он серьезно повреждается. Стоит отметить, что он может располагаться как снаружи стены, так и внутри нее.

Заземлитель изготавливают из стали или меди. Потребуется выкопать траншею, глубина которой составляет до 0.5 метра. В грунт вбиваются прутья, которые смыкаются между собой при помощи сварки. Затем полученный элемент соединяют с токоотводом.

Схема громоотвода

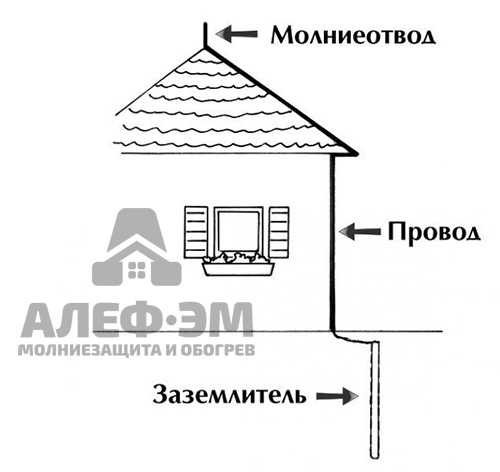

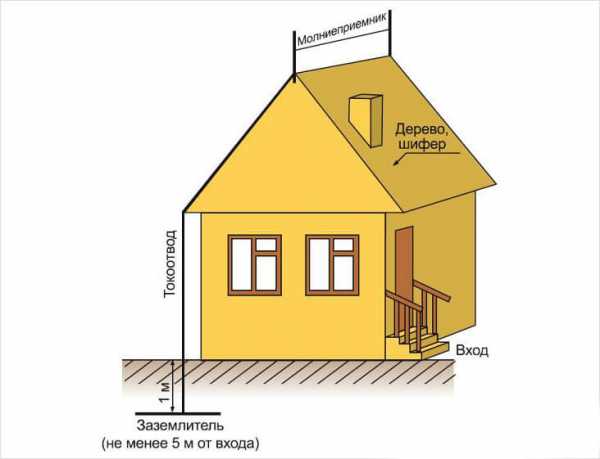

Схема работы громоотвода предельна проста. В случае возникновения заряда в атмосфере он попадает на молниеприемник и перенаправляется непосредственно в заземление. При грозе в первую очередь под угрозой находятся электрические приборы. Особенно проблема с ними обострилась сейчас, когда во многих частных домах старая проводка, а современная техника предназначена уже для совершенно иных условий. Громоотвод мгновенно реагирует на угрозу и на 100% исключает вероятность попадания молнии в жилое здание.

Схема установки конструкции должна включать в себе все элементы: от проводников и креплений до окончательной последовательности действий. Важно указать маршрут, по которому проходит токоотвод. Также следует отметить место заземления.

Наиболее экономичным вариантом для владельца частного дома будет установка простого стержня, который располагается вертикально. Высота монтажа напрямую связана с риском попадания молнии. Чем выше место монтажа – тем меньше вероятность наступления негативных последствий.

Отдельная тема – это молниезащита в деревянном доме. Потребуется целый комплекс процедур, чтобы обеспечить максимальную безопасность: установка, настройка, проверка. Для деревянного дома молния представляет особую угрозу. Натуральные материалы вспыхивают мгновенно. Несмотря на то, что таких домов осталось немного, они находятся в зоне повышенного риска.

Читайте также: «Защита своего дома от прямого попадания молнии. Грозозащита: молниеприёмник, молниеотвод, заземляющее устройство».

Громоотвод комплексного типа тесно взаимодействует с наружными и внутренними отведениями, которые сходятся в заземлении. Материал для конструкции следует выбирать исходя из угла наклона, размера и типа покрытия крыши. Что касается внутренних коммуникаций, то для них особенно важна шина. Она противодействует импульсу, который возникает при грозе.

Правильное создание громоотвода

Особое внимание при создании следует уделить материалам. Лучше купить про запас чуть большее количество материалов, чем предполагается использовать. Это позволит правильно сделать громоотвод, как это написано в инструкции.

Чтобы правильно рассчитать все параметры, используйте специальную формулу: h = (rx+1,63hx)/1,5. Здесь h – это высота громоотвода, rx – радиус потенциальной зоны, которую защищает конструкция. Такая схема расчетов идеально подходит для частных домов, на которых установлена громозащита не выше 150 м. Этого с лихвой хватит на стандартное здание. В наиболее распространенных стержневых моделях угол наклона достигает 50 градусов.

Что касается характеристик различных металлов, то наиболее оптимальным выбором станет медь. Однако большинство пользователей выбирают стальные профили, в первую очередь из-за их стоимости. Конструкция должна располагаться максимально высоко, сам конус защиты перекрывает весь домик. Это позволит обеспечить необходимую безопасность. Поэтому, если молниеотвод находится далеко от здания, то он должен располагаться максимально высоко.

Если вы оценили собственные силы и так и не приняли решения, как сделать громоотвод в частном доме, то лучше обратиться к профессионалам. Специалисты компании «Алеф-Эм» обладают большим опытом и в кратчайшие сроки решат даже самые сложные задачи.

Изготовление громоотводов

Проще всего сделать конструкцию средних размеров. Изготовить громоотвод, как это указано в инструкции, могут попробовать и непрофессионалы, внимательно изучив информацию по его созданию. Проще всего сделать молниеприемник, который размещается на крыше. Преимуществом будет отсутствие необходимости в дополнительной опоре.

Не следует крепить штырь прямо посередине крыши. Лучше использовать уже указанную формулу, которая поможет определиться с окончательным местоположением.

Заземлитель нужно разместить таким образом, чтобы в случае грозы рядом с ним не находилось скопление людей. Лучше выбрать место, которое будет в паре метров от дома. Разместив там клумбу или просто поставив ограждение, так удастся сделать участок внешне привлекательным и обеспечить себе максимальную безопасность.

Будет полезно ознакомиться: «Гроза: правила выживания».

Создать громоотвод на даче своими руками, схема которого соответствует всем требованиям безопасности, можно, но лучше проконсультироваться со специалистом, который подскажет свое видение данной проблематики. Схема громоотвода в частном доме, изготовленного своими руками, также должна быть согласована с органами самоуправления. Кроме того, после завершения установки лучше сходить в местные отделения МЧС, чтобы они засвидетельствовали проделанные работы.

Поскольку устройство выполнено из металла, то оно может быть восприимчиво к воздействию внешней среды. Молниеотвод для дома также подвержен коррозии – чтобы не допустить ее появления и распространения, периодически осматривайте прибор. Еще на этапе установки сразу обработайте болты и соединения специальными средствами.

Заземление и особенно его контур должны проверяться на предмет целостности раз в 2 года. Это позволит следить, насколько хорошее состояние у конструкции и не получила ли она повреждений. Системный самостоятельный контроль – вот залог стабильного и долговечного функционирования грозозащиты.

Изготовление громоотводов самостоятельными усилиями требует наличия должных знаний в сфере установки конструкции. В первую очередь – расчет параметров участка и площади жилого дома. Консультация  профессионалов или советы людей, уже сделавших монтаж, помогут разобраться со спецификой. Важно знать не только, как сделать громоотвод в доме, но и как его правильно установить.

Как сделать громоотвод в частном доме

Для начала необходимо разобраться непосредственно с земляными работами. Громоотвод для дачного дома своими руками выбирают один из двух видов. Это может быть линейный заземлитель или замкнутый. Если идет строительство нового дома, то защитное оборудование рекомендуется устанавливать еще на начальном этапе. Хорошая грозозащита и качественный результат будут обеспечены. Глубина заземления варьируется от 0.5 до 1 метра, в зависимости от специфики грунта. При этом лучше выбирать почву, которая бы обладала хорошей электропроводимостью. Если же это не получается сделать, то есть несколько способов ее улучшить. Например, для песчаной почвы подойдет солевой раствор.

Если громоотвод организован традиционным способом, то следует проконтролировать, чтобы конструкция была подключена ко всем токопроводящим частям крыши. Своеобразным проводником может служить и кровля, если ее толщина будет превышать 0.5 мм. Разряд самостоятельно пройдет по кратчайшему пути. Плохая проводимость почвы может быть одним из факторов, который снижает эффективность громоотвода в целом.

Дачный участок – особенно уязвимое место, поэтому такие дома находятся под особой угрозой. При подготовке грозозащиты важно учитывать размер дачи и используемые материалы (даже мельчайшие, например, проволоку).

Прежде чем решиться делать громоотвод в частном доме своими руками, подумайте, стоит ли рисковать. Чтобы максимально обезопасить себя, может лучше воспользоваться услугами профессионалов. Они знают, как делается громоотвод и дадут советы по его эксплуатации, чтобы конструкция служила как можно дольше.

Компания «Алеф-Эм» уже много лет работает в данном сегменте рынка и находит индивидуальный подход к каждому клиенту. Благодаря нашим услугам ваша душа будет спокойна, а недвижимость – защищена.

Советуем также ознакомиться: «Профессиональная установка грозозащиты».

Работы выполняются в четко оговоренные сроки. Цену на услуги Вам назовут сразу после осмотра объекта. Благодаря большому опыту работы установка громоотводов выполняется одинаково качественно для всех зданий. У специалистов компании «Алеф-Эм» есть все необходимое оборудование для выполнения даже наиболее сложных заданий. Они знают, как делают громоотводы и выполнят работы с учетом всех современных требований качества и надежности.

Установка такой конструкции – это реальный шанс обезопасить себя и свою семью от непредвиденных последствий. Не стоит рисковать, ведь каждый год природа преподносит все новые погодные сюрпризы. Устанавливайте громоотводы, которые станут надежной защитой на долгие годы.

Также рекомендуем ознакомиться с видео:

«Громоотвод своими руками, бюджетный вариант»

«Монтаж молниезащиты загородного дома»

groze.net

Как сделать громоотвод в частном доме своими руками

Принцип работы системы

Для начала разберемся с тем, как работает молниезащита частного дома и что нужно для ее создания. Наглядно увидеть все составляющие элементы системы Вы можете на данной схеме:

Как Вы уже поняли, металлические стержни на крыше являются молниеприемниками, которые отводят опасный разряд на землю через токоотвод и специальное заземление.

Бытует мнение, что если рядом с домом установлена телефонная вышка, можно не делать громоотвод в частном доме. Это неправильно, т.к. лучше потратить чуть-чуть времени и обеспечить себе полную защиту от удара молнией. Чтобы Вы знали, каким должен быть молниеотвод и как его правильно сделать своими руками, ниже мы по отдельности рассмотрим особенности выбора каждого из элементов системы.

Краткий обзор по монтажу молниезащиты

Составляющие элементы защиты

Молниеприемник

Основная задача – правильно подобрать молниеприемник, который должен обеспечить полную защиту дачного домика в зоне своего действия. На сегодняшний день в качестве приемника молнии может выступать штырь, сетка, трос либо сама крыша. Подробно рассмотрим особенности применения каждого из вариантов в частном доме.

Что касается штыря, существуют уже готовые изделия от производителей, которые имеют подходящую форму и удобное крепление. Как правило, металлом изготовления молниеприемника является медь, алюминий либо сталь. Наиболее подходящим и эффективным является первый вариант. Для того, чтобы приемник хорошо справлялся со своей задачей, его сечение должен быть не меньше 35 мм² (если медь) либо 70 мм² (стальной стержень). Что касается длины стержня, в бытовых условиях рекомендуется применять приемники длиной от 0,5 до 2 метров. Штыри удобно использовать для того, чтобы сделать громоотвод на садовом домике, бане либо другой, небольшой постройке.

Металлическая сетка также может продаваться в уже готовом виде. Как правило, сетчатый молниеприемник представляет собой ячеистый каркас из арматуры, толщиной 6 мм. Размер ячеек может составлять от 3 до 12 метров. Чаще всего такой вариант молниезащиты используется в многоквартирных домах и больших зданиях, к примеру, торговых центрах.

Трос более практичен в домашних условиях и справляется с задачей лучше, чем сетка. Чтобы сделать громоотвод в частном доме с помощью троса, нужно растянуть его вдоль крыши (по коньку) на деревянных брусках, как показано на фото ниже. Минимальный диаметр троса для молниезащиты здания должен быть 5 мм. Как правило, такой вариант используют, если хотят своими руками сделать молниеотвод на доме с шиферной крышей.

Ну и последний вариант – кровля в качестве приемника, может использоваться в том случае, если крыша жилого дома крыта профнастилом, металлочерепицей либо другим металлическим кровельным материалом. При таком варианте громоотвода к крыше предъявляются два важных требования. Во-первых, толщина металла должна быть не менее 0,4 мм. Во-вторых, под кровлей не должно быть легковоспламеняющихся материалов. Сделать громоотвод в частном доме с металлической крышей можно намного быстрее и при этом сэкономив на покупке специальных молниеприемников.

Обращаем Ваше внимание на то, что если Вы будете использовать сетку, ее монтаж должен осуществляться на высоте не менее 15 см над самой крышей!

Токоотвод

В качестве токоотвода для частного дома используется 6-милиметровая проволока из меди, стали либо алюминия. Соединяться с молниеприемником и системой заземления проволока должна болтами либо сваркой. Единственное, но очень важное требование к токоотводу – он должен быть изолирован от окружающей среды и проходить к земле по самому кратчайшему пути. Что касается изоляции, на дачах и загородных домах популярностью пользуется использование обычных кабельных каналов, которые также применяют, если нужно сделать открытую проводку в доме своими руками

Заземлитель

Ну и последний элемент громоотвода – заземляющий контур. Чтобы не делать материал слишком объемным, мы выделили под данный вопрос отдельную статью – как сделать заземление в частном доме. Рекомендуем ознакомиться с информацией, чтобы Вы знали все тонкости данного этапа.

Вкратце можно сказать, что контур заземления должен находиться рядом с домом, но не в прогулочной части участка, а, наоборот, ближе к ограждению. Отвод заряда на землю осуществляется металлическими стержнями, закопанными в почву на глубину 0,8 метров. Все стержни лучше размещать по схеме треугольник, которая как раз и показана на фото:

Итак, с составляющими элементами молниезащиты на крыше мы ознакомились, теперь рассмотрим, как правильно сделать громоотвод своими руками.

Надежный громоотвод на даче — видео урок по созданию

Инструкция по изготовлению

Чтобы Вам было понятнее, как самому собрать систему громоотвода частного дома в единое целое, предоставляем пошаговую инструкцию с фото примерами:

1. Рассчитываем материал. Самым важным моментом является выбор длины молниеприемника. Для эффективной защиты нужно произвести расчет таким образом: 1,5 радиуса защиты территории составляет высота мачты. К примеру, если высота стержня 10 метров, зона защиты будет иметь диаметр 30 метров. Схема ниже дает понять всю суть расчета. Обращаем Ваше внимание на то, что для эффективной работы громоотвода высота не должна превышать 12 метров. Если же не удается одним молниеприемником покрыть всю площадь дома, лучше сделать мачты в 2 либо 3 разных местах.
2. Устанавливаем приемники в подходящих местах, согласно рекомендациям, предоставленным выше.
3. Самостоятельно протягиваем по крыше и стенам токоотвод от стержней к заземлению. Крепить проволоку рекомендуется специальными пластиковыми крепежами. Чтобы сделать наращивание длины проволоки, используйте универсальные медные соединители. Можно облегчить работу, и провести токоотвод по водосточному желобу, закрепив проволоку хомутами.
4. Подсоединяем токоотвод к заземляющему контуру. Для этого рекомендуется использовать сварку либо болтовое соединение. Чтобы контакт был хорошим, а соответственно, громоотвод эффективным, перед соединением зачистите все участки от ржавчины и грязи до металлического цвета.
5. Проверьте сделанную молниезащиту мультиметром, замеряв ее сопротивление. На табло должно быть показано значение, не более 10 Ом.

Видео инструкция по сборке молниезащиты профессионалами

Вот и вся технология создания системы защиты от молнии. Как Вы видите, сделать громоотвод в частном доме своими руками совсем не сложно, главное правильно произвести расчетные работы. Рекомендуем обязательно просмотреть видео инструкции, в которых все этапы монтажа молниеотвода рассмотрены более подробно.

Похожие материалы:

samelectrik.ru

как сделать молниезащиту своими руками на крыше

Громоотвод в частном доме – это вещь необходимая, но далеко не все знают, как оно работает и для чего вообще нужно. Само название громоотвод в корне неверное, так как гром – это звук. А зачем его отводить? Это невозможно, да и лишено всякого смысла, а вот молния и молниеотвод – другое дело. Природное явление может представлять реальную угрозу для жилых домов, но так как все привыкли говорить именно о громоотводе, будем пользоваться и этим «термином» тоже.

Содержание материала

Молниезащита дома – как она устроена и работает

Молниеотвод – это металлический шпиль, устанавливаемый на самую высокую точку здания в вертикальном положении или рядом с ним на отдельно стоящей мачте, которая будет выше крыши дома. Его задача – защищать здание от удара молнии. Штырь по системе металлических проводников, проходящий по кровле и фасаду строения подсоединен к металлическому контуру, который закопан в землю.

Многие не знакомы с тем, как работает громоотвод. Мыслится это так – при ударе молнии в здание, она будет притянута к шпилю. Заряд стечет по проводнику в землю, где благополучно рассеется. Если молния попадет в громоотвод, именно так и произойдет, но действует это устройство совершенно иначе – его задача не отводить удары, а не давать им случаться вообще. Как это работает? Приготовьтесь погрузиться в мир теоретической и экспериментальной физики – вперед!

Принцип работы громоотвода для частного дома

Объяснение очень простое:

• Во время дождя начинают образовываться грозовые облака, в которых разделяются разряды. То есть, мельчайшие капли воды, из которых они состоят, получают положительные и отрицательные заряды, причем последние скапливаются в основном в нижней части кучевого облака.

• Под заряженным облаком на земле, зданиях и других объектах начинают индуцироваться и скапливаться положительные заряды.

• По мере накопления зарядов, между облаком и земной поверхностью увеличивается напряженность электрического поля. Максимальная разница потенциалов достигает нескольких миллионов Вольт. Эта разница и служит причиной образования молнии – атмосфера выступает проводником, через который напряжение разряжается, ослабляясь.

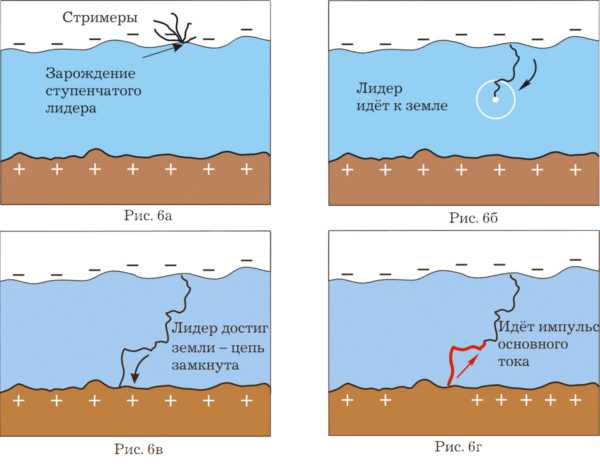

• При образовании молнии первым возникает ступенчатый лидер.

• Лидер — это слабосветящийся разряд, движущийся по направлению к земле от облака. Его скорость в атмосфере достигает 50 000 км/сек. Проводник – это воздух, неоднородный по своей структуре. Молния выбирает путь наименьшего сопротивления до точки, к которой устремилась. Под неоднородностью понимается наличие мест с большим количеством заряженных частиц, с повышенной электропроводностью.
• По мере приближения к поверхности земли лидер «выбирает» те места для удара, где накоплено больше всего положительных индуцированных зарядов.
• В момент соприкосновения все отрицательные заряды, которые находятся в ионизированном канале начинают стекать в землю – первыми проходят заряды из самого канала, а потом заряды из облака, то есть разряд идёт снизу-вверх.

Все знают, что молния выбирает для удара самые высокие объекты, например, дома, деревья, вышки или мачты. Однако это не закон – здесь прослеживается влияние других факторов. Многое зависит от электропроводности материала. Простой пример – в деревьях течет сок. Будучи водой с примесями, он хорошо проводит электричество. Индуцированные в земле заряды перетекают к его вершине, притягиваясь к отрицательным зарядам облака. Получается, что расстояние до облака сокращается, и ступенчатому лидеру проще ударить в это место.

Так произойдет, если дерево стоит одно в округе, но когда объектов много, все может сложиться иначе.

Совет! Напоминаем, что прятаться во время грозы под высокими деревьями на открытой местности опасно. Велика вероятность попадания в него молнии.

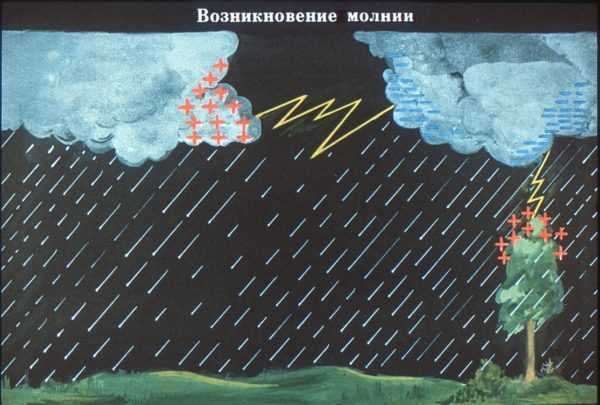

Описанное перетекание зарядов происходит и по зданиям и другим конструкциям. Когда объектов много, их высота перестает иметь значение. Молния предпочтет объект с большей электропроводностью, даже если он будет ниже. Это полностью объясняет поведение этого природного явления.

Иногда случается так, что молния не трогает высокого здания, а бьет в какую-нибудь будку, находящуюся поблизости. Причина кроется в том, что здесь зарядов накоплено больше. Произойти это может из-за водоносного слоя, находящегося в этой точке, а вода, как хороший проводник, будет накапливать много индуцированных зарядов.

Очень часто можно видеть пораженные молнией деревья в руслах рек, а, как известно, реки текут по самым низинным местам рельефа. Все это происходит по той же причине. Поэтому от рек и водоемов во время грозы тоже лучше держаться подальше.

Как работает молниеотвод

Теперь давайте разбираться с тем, как молниеотводу удается уберегать дома от попадания молнии.

1. Итак, в земле возникает множество индуцированных зарядов, которые перетекают вверх по предметам. Особенно сильно это будет проявляться на заостренных объектах, как шпиль громоотвода.
2. Казалось бы, заряды накопятся на мачте и молния в нее ударит, но так не происходит, из-за того что на верхушке устройства возникает постоянно горящий коронарный разряд, через который положительные заряды из земли начинают стекать в направлении облака. Благодаря этому заряды не успевают накапливаться в достаточном количестве, а так как поблизости наверняка найдутся более заряженные объекты, молния предпочтет для удара их.
3. В результате вероятность попадания молнии в громоотвод падает почти до нуля – такое случается, но крайне редко. Даже в Эйфелеву башню бывает да и попадет разряд.

Как видите, все предельно просто и понятно. Не нужно быть физиком, чтобы понимать причину природных явлений. В общем, на вопрос, нужен ли громоотвод в частном доме, мы ответили. Теперь давайте разбираться с тем, как его смонтировать.

Как установить громоотвод в частном доме своими руками

Разновидностей молниеотводов придумано огромное количество – есть много самодельных разработок, которые просты и не очень по строению и обходятся владельцам практически бесплатно, есть и готовые решения, приобретаемые в магазине. Конечно, последние обеспечивают лучшую защиту, так как расчет конструкции производится профессионалами. При этом решение от производителя проще смонтировать – система является модульной, она надежно закреплена и выглядит очень аккуратно.

Наш портал рекомендует использовать только проверенную защиту от молнии по указанным выше причинам.

Лучшие производители

Производителей систем грозозащиты на рынке представлено много. Так как с таким вопросом люди сталкиваются крайне редко, то и названия компаний им говорят мало о чем. Представляем вниманию читателя список фирм, продукция которых ценится в России и остальном мире.

Компания, фото:	Описание:
OBO Betterman	Один из лидеров рынка родом из Германии. Продукция этой компании представлена на российском рынке с 2003 года. По все стране имеется развитая дистрибьюторская сеть. Товары этой компании считаются эталоном качества. Их стоимость выше, чем у прочих аналогов.
CITEL	Международный электротехнический концерн. Основан в 1937 году во Франции. Выпускает полный спектр устройств для сборки качественных и долговечных систем молниезащиты.
DEHN+SOHNE	Еще один знаменитый германский бренд, выпускающий оборудование для молниезащиты. Девиз данной компании – безопасность для человека. Их системы надежны, но и цену имеют соответствующую.
Терра Цинк	Продукция зарубежных компаний обходится достаточно дорого, поэтому многие предпочитают покупать товары российских или стран ближнего зарубежья производителей. Белорусская компания «Терра Цинк» наладила выпуск систем молниезащиты, качество которых мало чем уступает прочим аналогам. Для установки можно приобрести полный комплект оборудования от этого производителя.

В чем может быть разница по качеству подобных статических систем, спросите вы? Прежде всего, речь идет о толщине металла, надежности креплений, о толщине слоя цинкового покрытия, если проводники используются стальные. Особенно важно последнее, так как при истончении покрытия металл быстро ржавеет. Купить можно продукцию и других производителей, но читайте предварительно отзывы в интернете.

Комплект заводской молниезащиты

Модели громоотводов существуют самые разные, но общее назначение деталей у них похожее. Проектирование системы осуществляют до покупки. Собирается она из следующих деталей.

Детали, фото:	Описание:
Токоотвод	Железный стержень, который и формирует основную часть системы громоотвода. Его диаметр составляет 8 мм, крепится он к разным поверхностям через специальные кронштейны. Процесс установки разберем дальше.

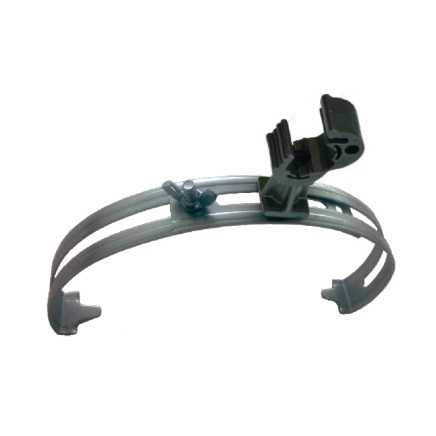

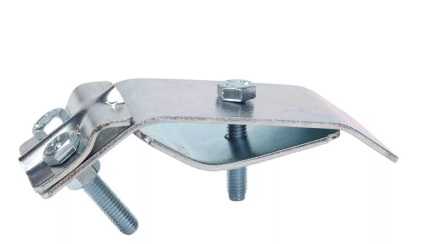

Коньковый держатель	Токоотвод необходимо пропустить через всю крышу по самой высокой ее части, коей является конек. Для монтажа используются скругленные и треугольные коньковые держатель, которые подбираются под форму конька.
Молниеприемный стержень	Это тот самый штырь, на конце которого горит коронный разряд. Монтируется он в самую высокую точку крыши. Габариты у этой детали бывают разные. Иногда их делают в виде больших мачт.

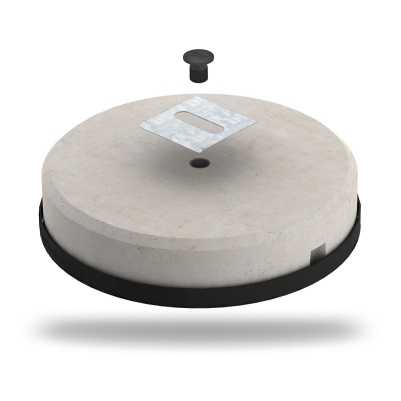

Основание молниеприемника	В некоторых системах молниеприемник монтируется на бетонное основание. В других моделях он крепится при помощи металлических кронштейнов прямиком к стенам дымоходов и вентиляционных шахт.
Зажим прута на штыре	Этот соединитель используется для подключения штыря к токоотводу.

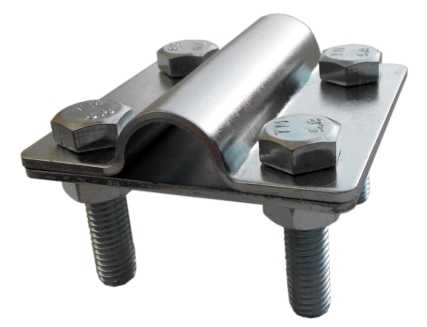

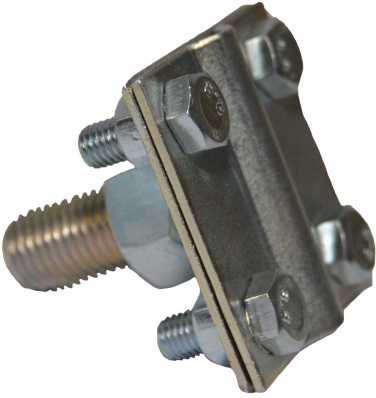

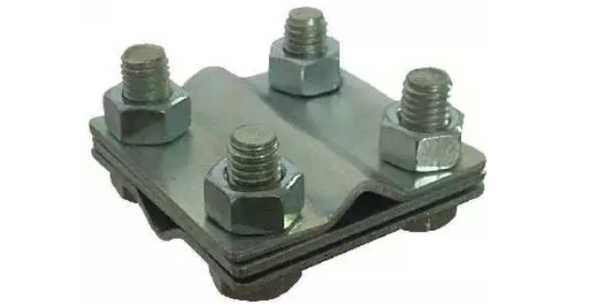

Зажим «прут-прут»	Эта деталь похожа чем-то на предыдущую, но используется она для соединения двух концов прутов.
Держатель на водосток	Для фиксации токоотвода на водостоках применяются вот такие держатели.

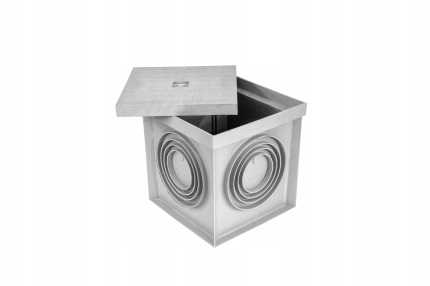

Контрольно-измерительный колодец грунтовой	Эта полимерная коробка вкапывается в землю. В нее заходит токоотвод и соединяется со штырем заземления. При необходимости ревизии, в колодец остается удобный доступ.
Штырь заземления токоотвода и фурнитура для него	Заземление требуется хорошо заглубить (как сделать заземление можете узнать из статьи на нашем сайте). Для этого используется составной штырь, который может быть забивным или винтовым. При сборке детали используется заостренный наконечник, облегчающий вход в грунт, стержни с резьбой на концах, соединительная резьбовая муфта и боек, через который можно наносить удары кувалдой без риска повредить резьбу, или вставлять его в перфоратор.

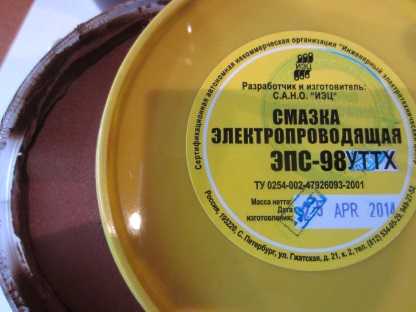

Смазка электроповодащая	Используется для защиты соединений и улучшения их токопроводящих свойств.

Так же в список можно добавить кровельные и стеновые кронштейны, через которые токоотвод монтируется на соответствующие поверхности.

Молниезащита частного дома своими руками — чем устанавливать громоотвод

Подобные системы хороши тем, что для установки не требуется специализированного инструмента – применяется то, что есть в доме у каждого хорошего хозяина, а именно:

• Перфоратор для бурения монтажных отверстий
• Гаечные ключи для заворачивания болтовых соединений.
• Большой молоток или кувалда для забивания штыря заземления в грунт.
• Кисточка для нанесения смазки на соединения.
• Лопата и лом для копки траншеи под токоотвод и контрольно-измерительный колодец.

Схема громоотвода в частном доме – порядок сборки

Теперь давайте рассмотрим пошаговый порядок действий при монтаже громоотвода. В качестве примера разберем комплект оборудования от компании «DEHN+SOHNE».

1. Двускатную кровлю без надстроек проще всего выполнить при помощи круглого токоотвода. Сделан он может быть из алюминия или оцинкованной стали.

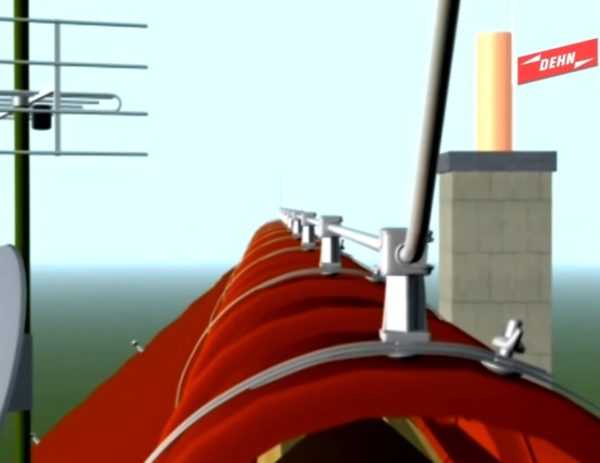

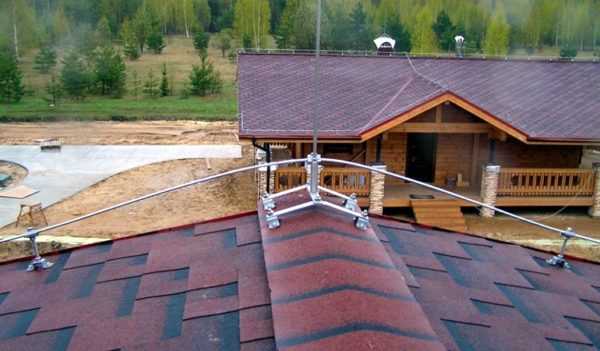

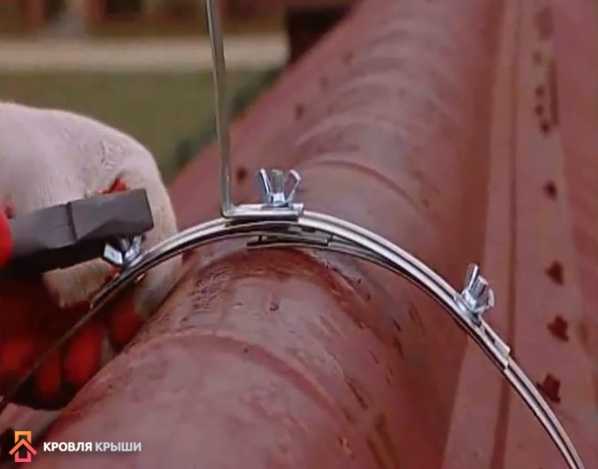

2. Первым делом монтируются коньковые держатели. Эти детали состоят из двух скругленных скоб и винтового зажима. Они могут раздвигаться и регулироваться под размер конкретного конька.

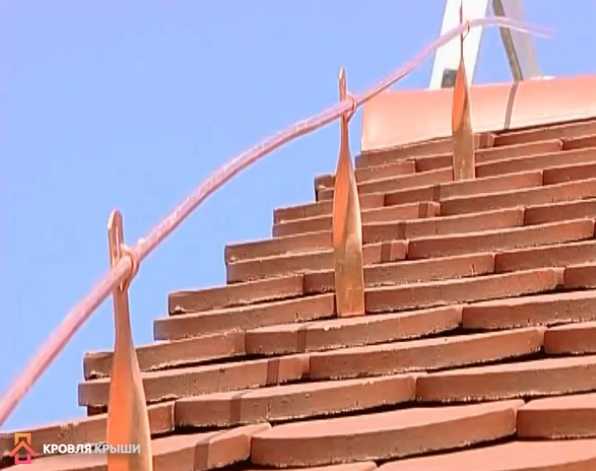

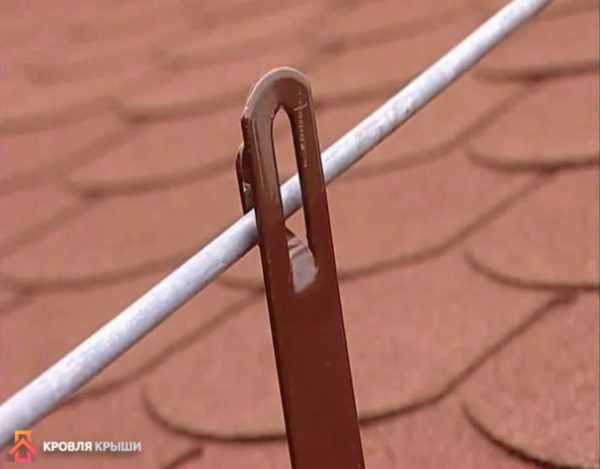

3. На держателях вкручиваются кронштейны с защелками, в которые впоследствии будет вставляться токоотвод. Детали нужно расставлять по всему коньку с шагом 100 см. Это позволит пруту не провисать под собственным весом.

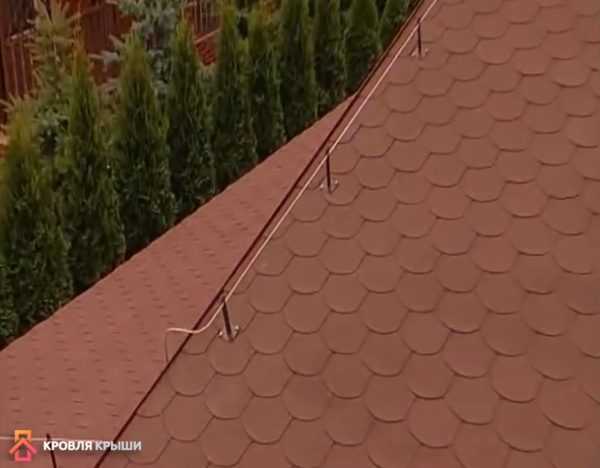

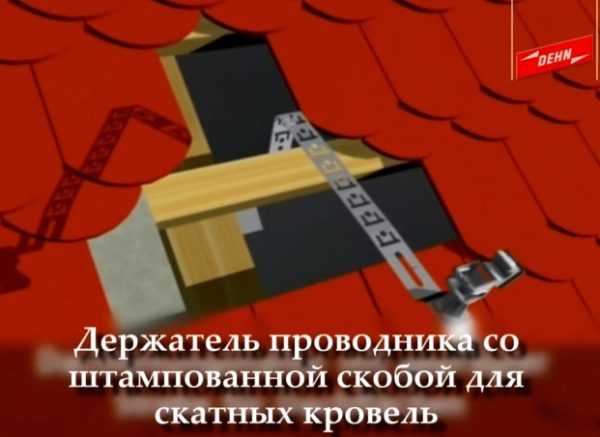

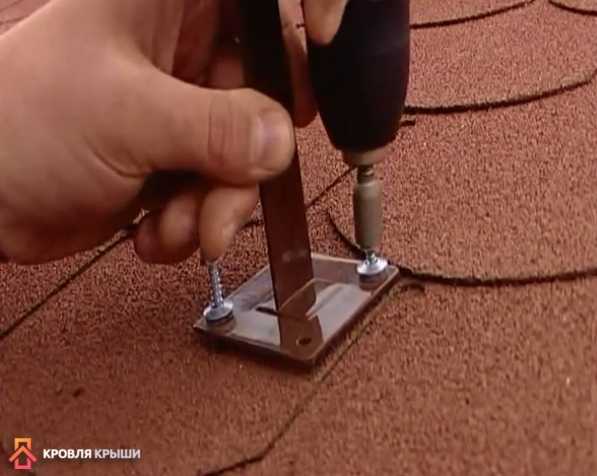

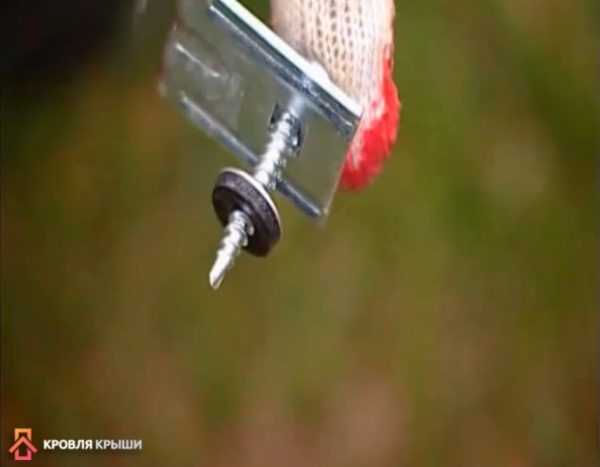

4. Затем устанавливаются кровельные держатели, имеющие штампованную часть для загиба. Крепятся они на саморезы прямо к обрешетке, находящейся под кровельным материалом. Перед установкой кровля частично разбирается. Проще всего провести такие манипуляции с черепицей, тот же профнастил придется откручивать целым листом. Шаг расстановки этих держателей также составляет 100 см. Их пускают по одному из краев здания.

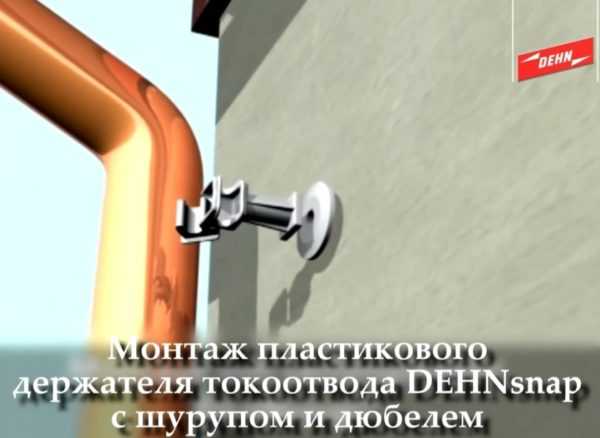

5. По намеченной линии монтируются и стеновые держатели. Они представляют отдельный кронштейн, который крепится при помощи пластикового дюбеля и винта. В такой работе уже понадобится перфоратор. Шаг между деталями не меняется.

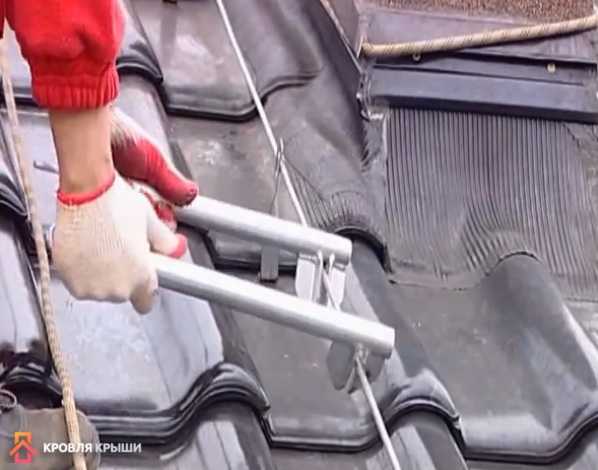

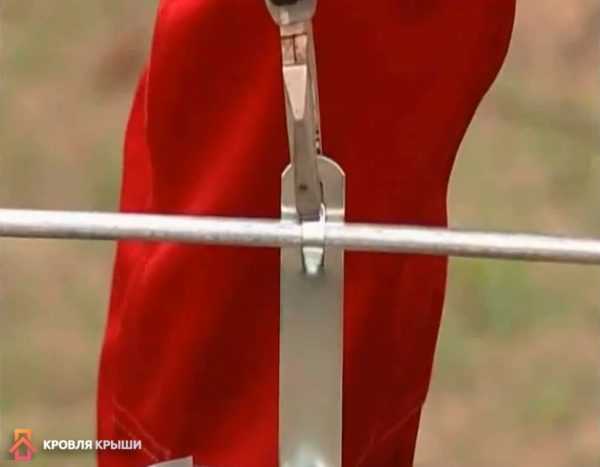

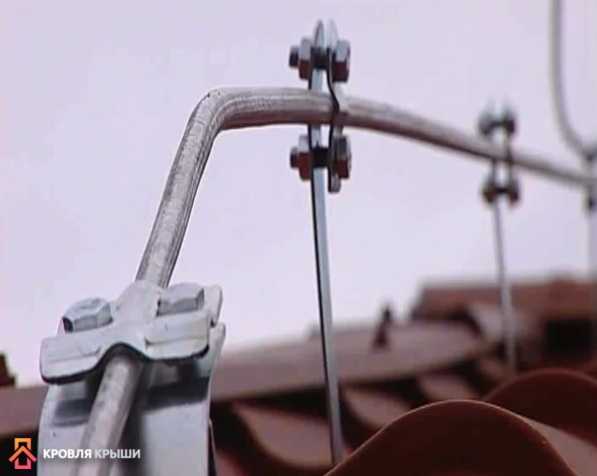

6. В коньковые держатели монтируется токоотвод. Для этого достаточно откинуть все защелки, установить круглый проводник, и защелкнуть фиксаторы обратно. Края прута необходимо сделать длиннее крыши примерно на 15 см с каждой стороны. После установки они загибаются под углом 45 градусов вверх. Это позволит увеличить зону охвата защиты.

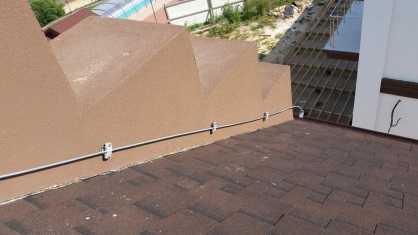

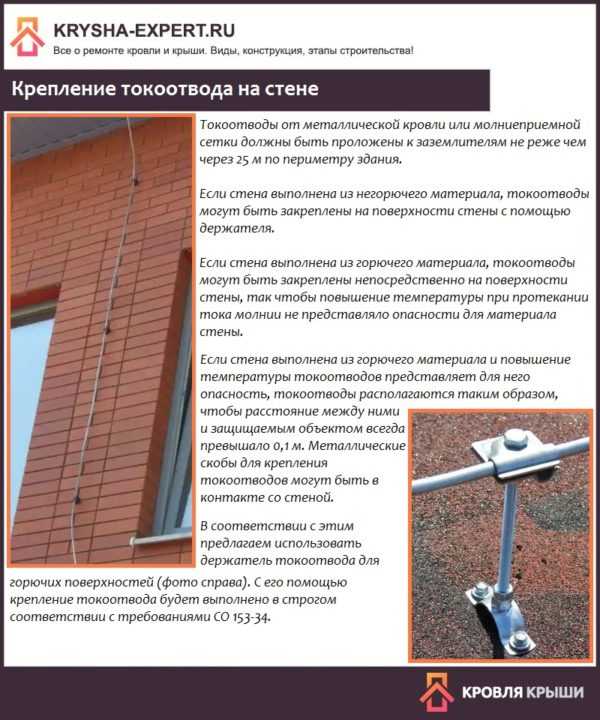

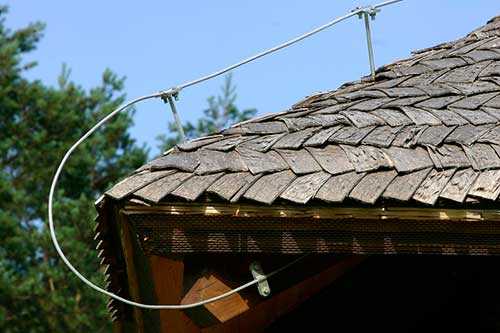

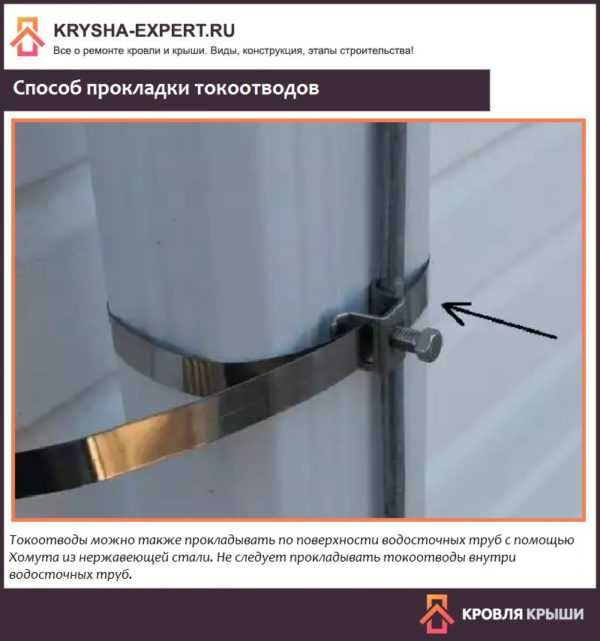

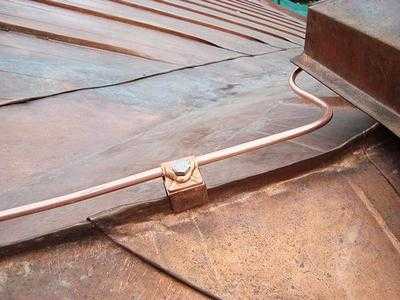

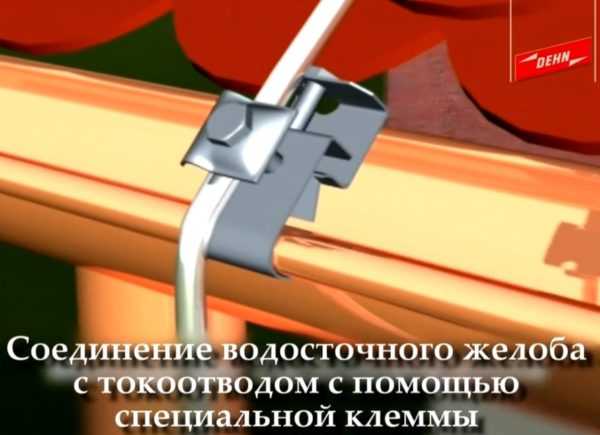

7. Затем аналогичным способом монтируется стеновая и кровельная части токоотвода. Прут повторяет форму строения и нигде его не касается. При прохождении водостока ставится специальный держатель для этого места.

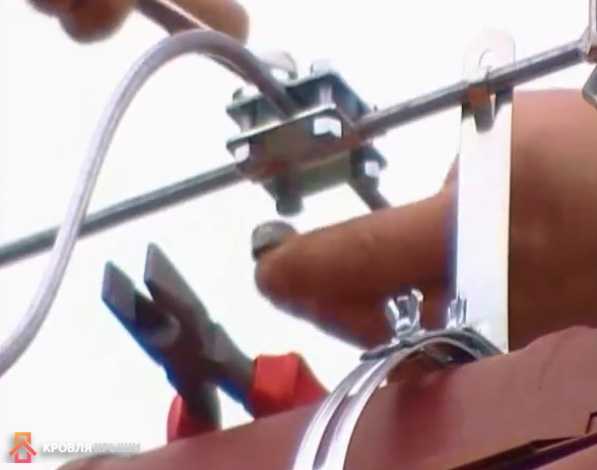

8. Присоединение токоотвода к молниеприемнику осуществляется при помощи клеммы типа MV. Чтобы соединение было надежным винты затягиваются с усилием 25 Ньютон метров.
9. Путей можно сделать несколько. Растекание тока молнии по разветвленной сети приводит к снижению электромагнитного поля внутри защищаемого объема. Так работает экранирующий эффект.

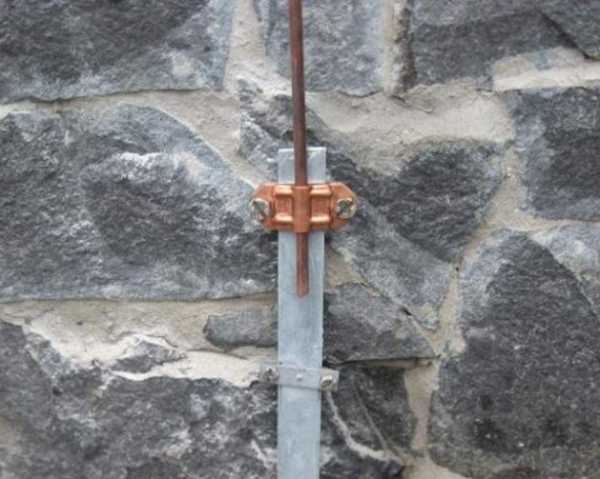

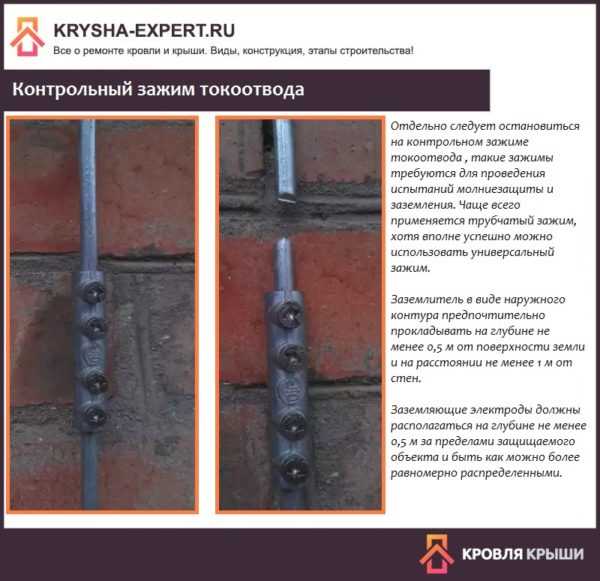

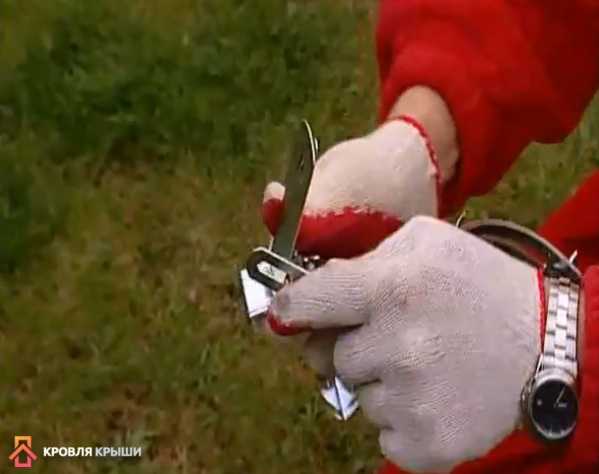

10. Особое внимание следует уделить узлу соединения токоотвода и контура заземления. Чтобы была возможность нормально измерять сопротивления проводников, это соединение делается разъемным – при помощи кольцевой клеммы с двумя болтами. В качестве контура заземления могут быть использованы металлические стержни арматуры фундамента – такое решение реализуемо на этапе строительства дома. Отдельные пруты арматуры при этом соединяются при помощи сварки. На выходе к ним присоединяется через специальные соединители металлические плоские полосы.

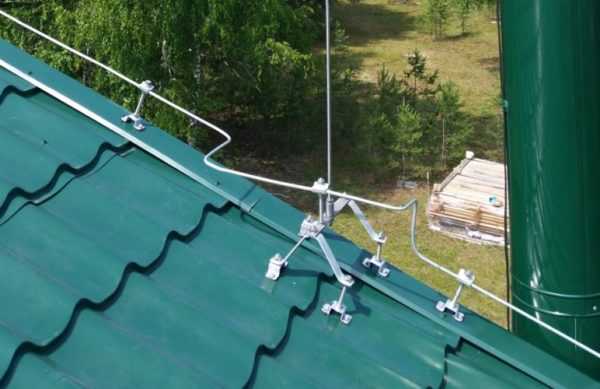

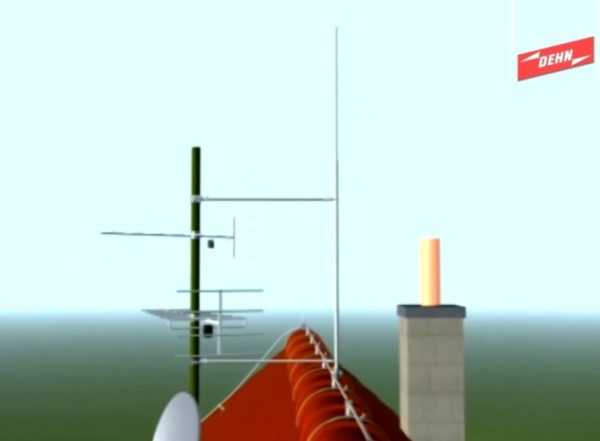

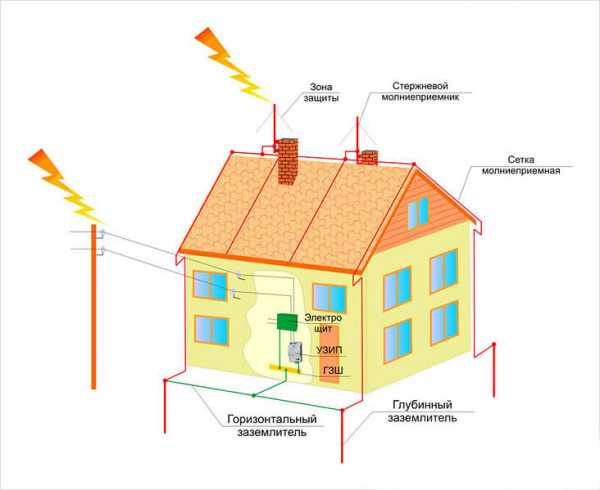

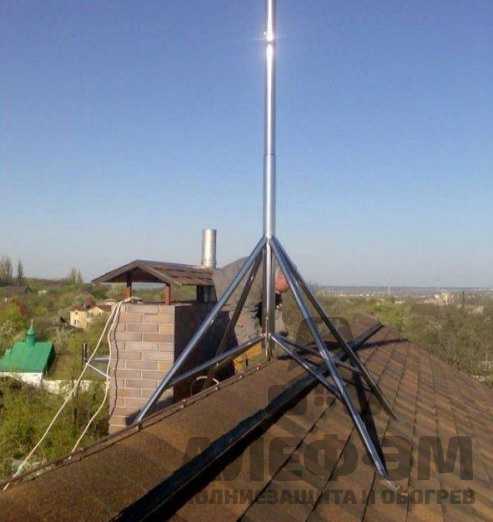

11. Если на крыше имеются надстройки, например, каминная труба или антенна, то нужно побеспокоиться и об их защите. Для этого применяют стержневые молниеприемники, устанавливаемые вертикально. При помощи клемм и кронштейнов сооружается высокая конструкция, как показано на следующей картинке.

Также можно молниеприемник закрепить на самой надстройке, если применить специальные кронштейны и изолированный токоотвод. Для соединения отдельных веток молниезащиты можно использовать токоотвод, так как к нему ранее был подсоединен металлический кронштейн.

Видео инструкция по монтажу молниезащиты промышленного и жилого здания

Заключение

На этом, собственно, монтаж завершается, если не считать процесса установки штыря заземления. Мы же с вами прощаемся. Надеемся, статья вам понравилась и была полезной.

proekt-sam.ru

Устройство громоотвода и монтаж молниезащиты в частном доме

Нужен ли громоотвод? Этим вопросом задается не один владелец частного дома, ведь разряд молнии может стать причиной выхода из строя всей бытовой техники или, еще хуже, пожара. Если дом расположен в поселке или городе в окружении себе подобных, то в громоотводе нет необходимости. Напротив, он может притягивать электрические разряды. Если же дом одиноко стоит в поле или на большом участке, возвышается на пригорке, а климат летом жаркий и сухой, с частыми грозами, то громоотвод просто необходим.

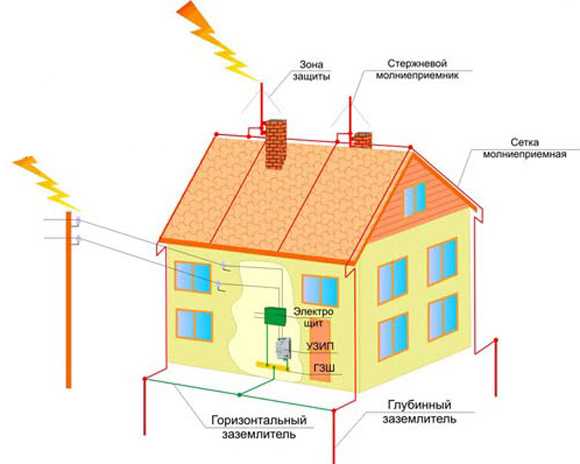

Устройство громоотвода

Первый громоотвод сконструировал Бенджамин Франклин, который, по совместительству, был не только президентом Америки, но и изобретателем. С тех пор конструкция этого приспособления не особенно изменилась, так как справляется со своей задачей оно хорошо. Громоотвод состоит из трех частей, соединенных между собой.

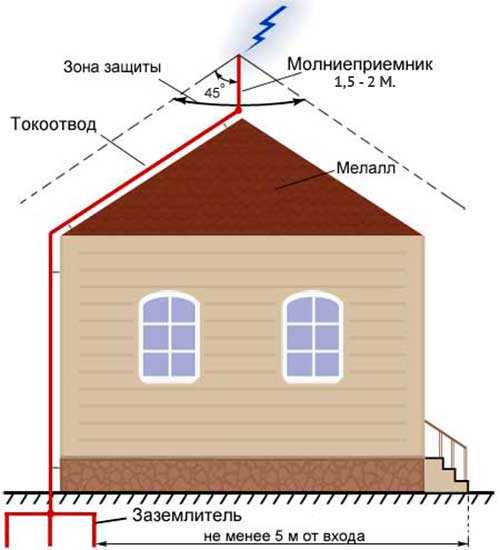

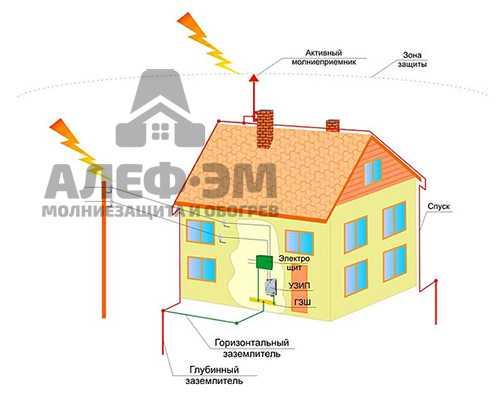

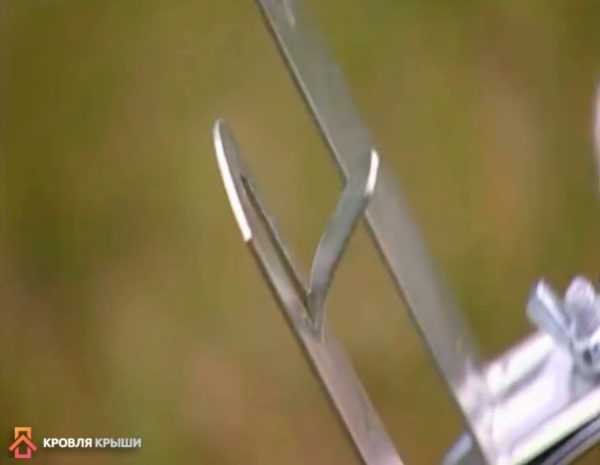

• Молниеприемник – самый заметный элемент, представляющий собой длинный стержень из алюминия, меди, стали или другого хорошо проводящего ток металла. Он крепится на крыше дома или вне его с таким учетом, чтобы верхняя точка возвышалась над крышей. Толщина молниеприемника зависит от металла, для стали это 50 мм кв., для меди – 35 мм кв. Возможна и конструкция в виде троса, натянутого над коньком по всей его длине, она считается более безопасной. И трос, и штырь должны опираться на деревянные подпорки. Металлическая крыша без защитного полимерного покрытия сама по себе может являться молниеотводом, но в этом случае ее необходимо хорошо изолировать изнутри. Такое устройство крыши оговаривается еще на стадии проектирования, так как выбираются материалы достаточной толщины, и сама конструкция имеет ряд особенностей.

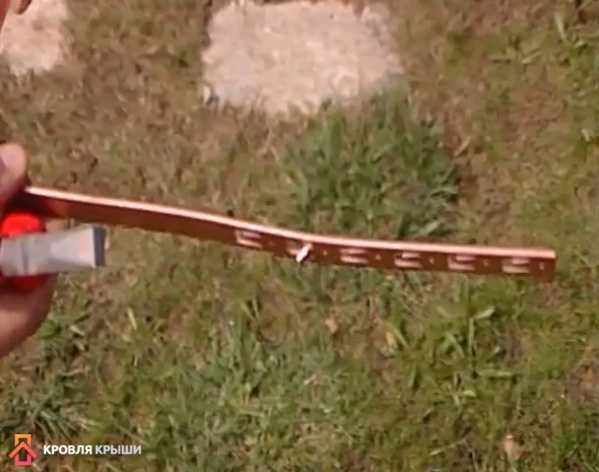

• По токоотводу заряд от молнии уходит в землю. По сути, это провод, соединяющий молниеприемник с заземлителем. Толщина его зависит от материала и длины, так как он должен кратковременно справляться с нагрузкой в 200 тыс. ампер. Лучше всего подойдет медный провод сечением не менее 6 мм кв.

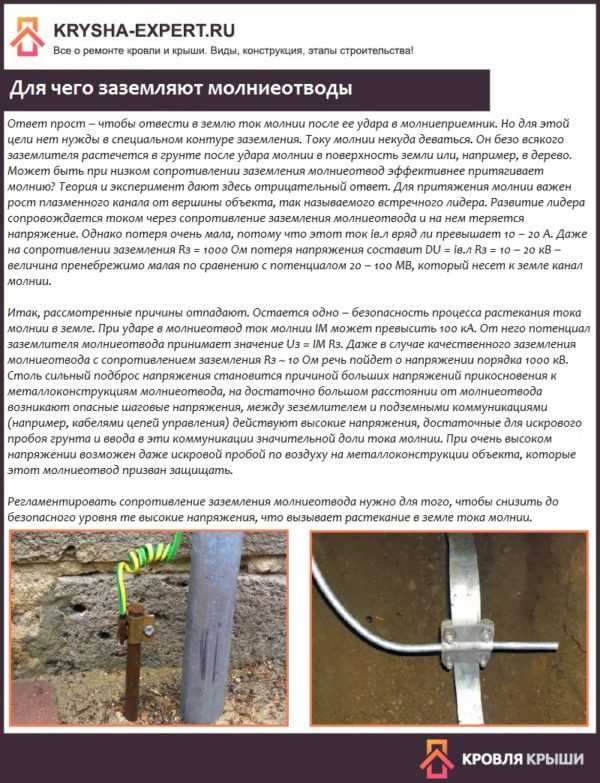

• Заземлитель – контур, по которому напряжение разряда передается в землю. Обычно он изготавливается из медных или стальных прутьев, диаметр которых зависит от их длины, вкопанных в землю. Не стоит использовать в качестве заземлителя для молниеотвода трубы водопровода или иных коммуникаций или контур заземления от электропроводки самого дома.

Громоотвод своими руками

Перед установкой громоотвода необходимо определиться с местом его размещения – будет ли это крыша дома или площадка на участке. Отдельно стоящая конструкция потребует большего расхода материала, но, при установке на границе участков, может защищать два и более домовладения. Такой громоотвод должен превышать самую высокую точку крыши на 2 метра.

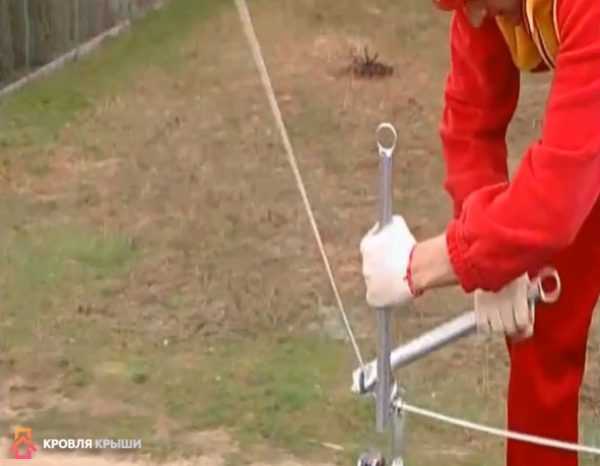

Молниеприемник устанавливается на вышку, которая может  быть изготовлена из трубы подходящего диаметра. Внутри нее будет проходить токоотвод, поэтому материал трубы должен служить изолятором, сверху хомутами крепится медный, стальной или алюминиевый стержень. Токопровод приваривается к приемнику.

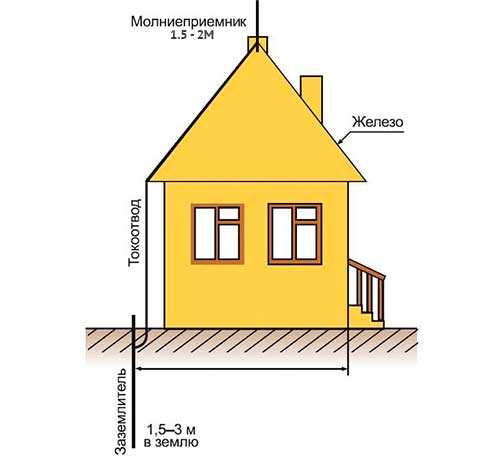

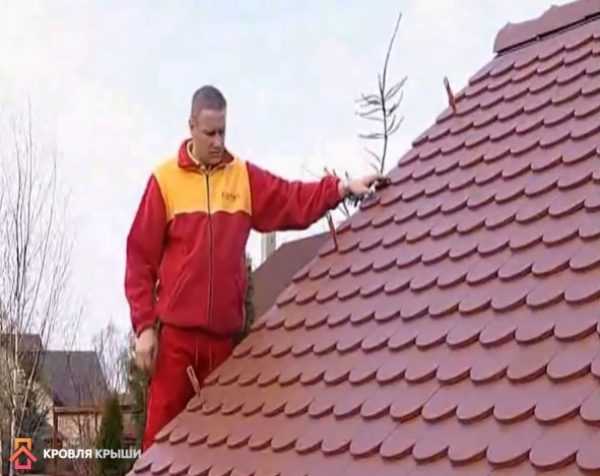

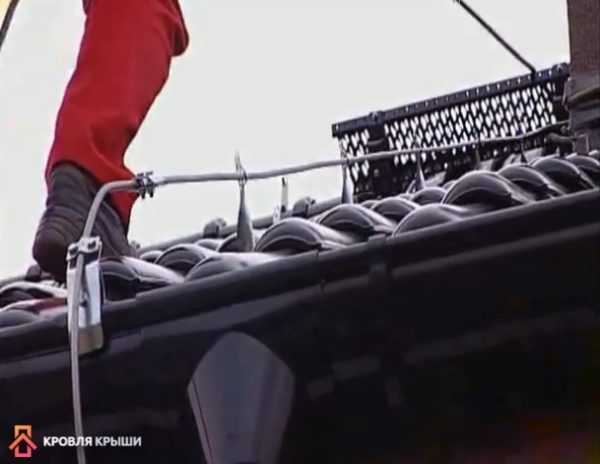

Если молниеприемник расположен на крыше, то он должен возвышаться над ее верхней точкой на 30 см. В этом случае токопровод прокладывают так, чтобы он не проходил около окон или дверей, до ближайших металлических конструкций (лестниц, водостоков) должно быть не менее 30 см.  Кабель не должен иметь резких изгибов или прямых углов, так как в этих местах высока вероятность появления искровых разрядов. К стене он крепится пластиковыми хомутами на дюбели.

Выбирать место расположения заземления нужно с учетом того, что до ближайшего входа в дом или иные постройки должно быть не менее 3 метров, а от стен не менее метра. В этом месте выкапывают траншею длиной 3 метра и глубиной 1-1,5 метра. В ее концах забивают на глубину в 2 метра стержни из меди сечением 50 мм кв. или стали сечением 80 мм кв. (подойдет некрашеная арматура), соединяют их, приварив прут из того же материала. К контуру приваривают провод токоотвода и траншею вновь засыпают землей.

Возведение громоотвода на участке или на крыше потребует времени, навыков сварки и материальных затрат. Однако потери, которые могут произойти за доли секунды при попадании молнии в дом, ощутимо серьезнее.

roof-gid.ru
