Устройство каркаса дома – Каркасный дом своими руками: пошаговая инструкция

Устройство стены каркасного дома: материалы, чередование. |



Стены каркасного дома возводятся наподобие конструктора. Они состоят из нескольких слоёв различных материалов, каждый из которых выполняет свою функцию. Возведение стены каркасного дома своими руками не требует большого строительного опыта. Необходимо умение работать пилой, молотком, уровнем, вкручивать шурупы, разрезать утеплитель, монтировать и подгонять панели стеновой обшивки.

Кроме того, работы по возведению каркасных стен не связаны с так называемыми «мокрыми» процессами, замешиванием клеящих смесей или бетона. Поэтому их можно выполнять при любой уличной температуре, строить свой каркасный дом в любое время года. Как должна быть устроена каркасная стена? С чего начинать работы и что важно знать, чтобы каркасный дом получился надёжным и тёплым?

Монтаж силового каркаса

Устройство стены каркасного дома начинается с сооружения каркаса. Это – основа, на которую будут крепиться все другие составляющие стены – утеплитель, пароизоляция, ветрозащита, наружная и внутренняя стеновая обшивка. Как и любая опора или скелет, каркас должен быть надёжным и достаточно прочным. Поэтому главное требование, которое ставится к каркасной силовой конструкции – это правильный выбор размеров несущих стоек и балок, правильное определение их сечения, а также надёжное крепление между собой.

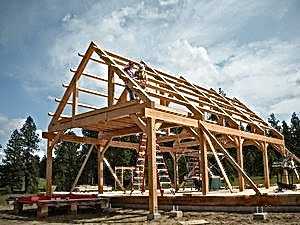

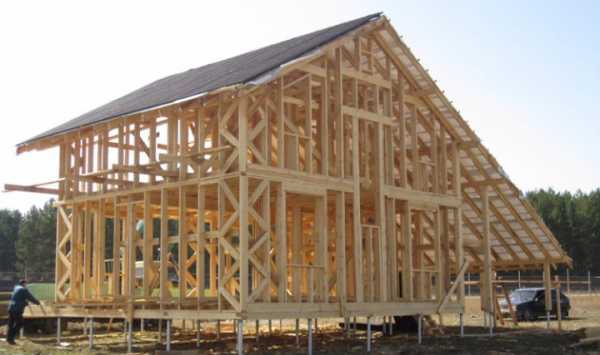

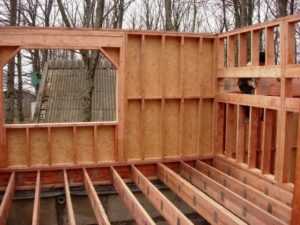

Коробка каркасника.

Стойки – это вертикальные элементы каркаса. Горизонтальные несущие элементы называют балками. Соединяющие элементы – укосинами. Вертикальные стойки и горизонтальные балки удерживают на себе вес дома. Укосины – обеспечивают надёжность соединения вертикальных и горизонтальных элементов каркасного дома. Как монтировать стойки, балки и укосины?



Монтаж каркаса выполняется на готовом фундаменте. Заливка фундаментного основания – единственная строительная операция, в которой используются «мокрые» процессы. Поэтому для зимнего строительства фундамент каркасного дома сооружают заблаговременно. Если же строят летом, то выжидают после окончания заливки неделю, и приступают к дальнейшей сборке каркасного дома. Каркасные стены являются относительно «лёгкими», поэтому для их возведения нет необходимости выжидать месяц до полного набора бетоном конструктивной прочности.

Правильные стены

• Монтируют лежень на бетонный фундамент с гидроизоляцией.
• В горизонтальном положении собирают стены каркасного дома.
• Раскладывают вертикальные несущие стойки.
• Скрепляют гвоздями вертикальные стойки верхней и нижней обвязкой.
• Врезают в диагональ укосины между стойками и нижней обвязкой.
• Под верхнюю обвязку во все стойки врезают ригель.
• Поднимают стены каркасного дома и крепят между собой.
• Связывают внутренние и внешние стены второй верхней обвязкой.
• Поверх обвязки монтируют балки перекрытий.

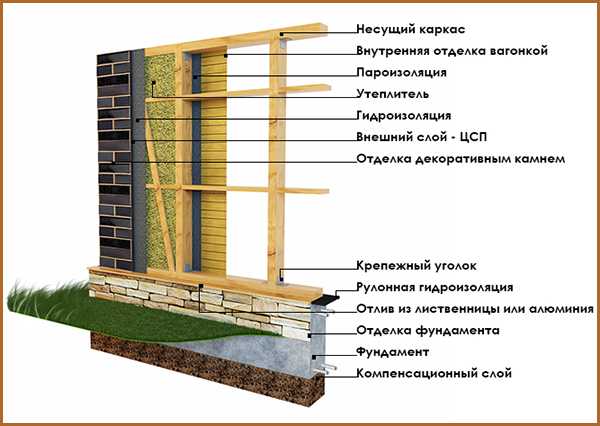

Стена каркасного дома

Наружные стены каркасного дома должны обеспечивать качественную теплоизоляцию внутреннего жилого пространства. Поэтому рассмотрим из чего состоит стена каркасного дома, устройство стены состоит из утеплителя, который ограничивает теплопотери. Слой изолирующего материала каркасного дома должен быть достаточным для сохранения тепла даже в самые сильные морозы.

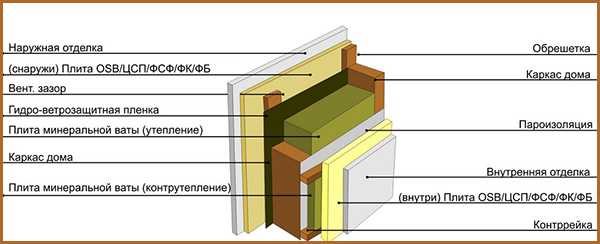

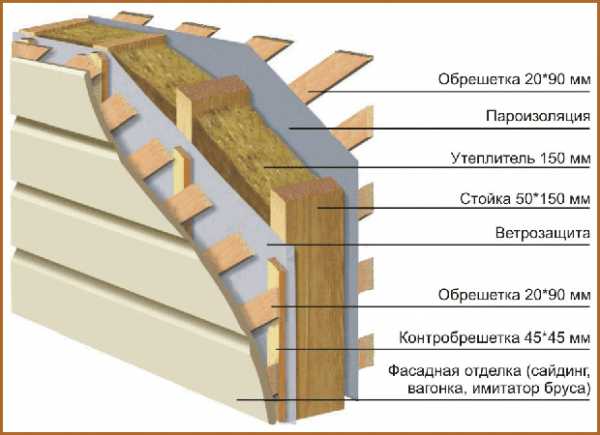

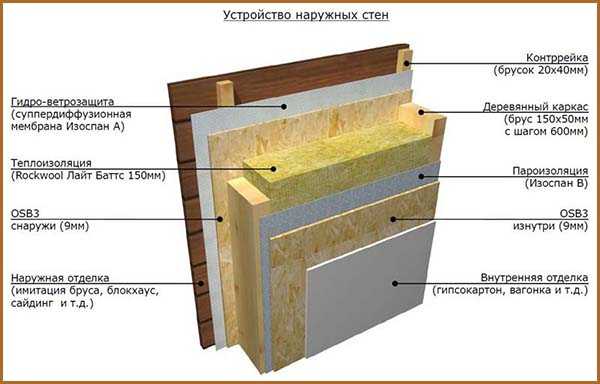

Стена в разрезе.

Как правило, в качестве утеплителей используются пористые материалы, которые сами по себе недолговечны. Для их длительного использования необходима защита от атмосферной влаги, дождя, росы, внутреннего пара, грунтовой сырости, а также от механического действия (ударов, проколов, сминания, сжатия и др.). Кроме того, некоторым утеплителям необходима ветрозащита.



В связи с необходимостью защищать изолирующий материал, стена каркасного дома в разрезе обустраивается из несколько слоёв, а именно:

• С наружней стороны теплоизолятор для стен перекрывают защитной мембраной. Мембрана – специальная плёнка, которая ограничивает проникновение влаги снаружи, но способна пропускать его наружу. Таким образом, материал теплоизолятора защищают от сырости. Особенно необходима такая защита ватным утеплителям, минеральной вате, стекловате.
• С внутренней стороны теплоизолятор защищают от влаги с помощью пленки пароизоляции.

На заметку

При отсыревании строительные минеральные ваты теряют теплосберегающие свойства.

• Что касается пенопластовых утеплителей, для них защита от влаги является залогом долговечности. При промерзании сырой пенопласт разрушается, покрывается трещинами, за два зимних сезона превращается в крошку.
• С двух сторон от закрытого утеплителя навешивают стеновую обшивку. Этот материал защищает теплоизолирующий слой он механического разрушения – ударов, сжатия, а также от ветра. Кроме того, обшивка формирует поверхность внутренней и наружной стены и является декором.

Наружная и внутренняя стороны работают при разных температурах, поэтому для изготовления облицовочных плит используются различные материалы. К панелям наружной обшивки предъявляются требования влаго- и ветростойкости. К внутренним панелям – экологичности и декоративности.

Отделка плитами ЦСП.

В качестве наружных стеновых панелей используют:



• Металлопрофиль.
• Пластиковый сайдинг.
• Можно обшить каркасную стену  деревом – вагонкой или блок-хаусом.
• Использовать плиты OSB (ОСП). В таком случае, понадобится дополнительная защита их поверхности от влаги. Стены каркасного дома из ОСП требуют последующей покраски, штукатурки.

Правильные стены каркасного дома имеют как минимум 4 слоя – наружную и внутреннюю обшивку, теплоизолятор и пароизолятор. Они располагаются в определённом порядке, который обеспечивает защиту внутреннего пространства жилого дома от осадков и холода в любое время года.

Внутренние стены

Внутренние стены в каркасном доме должны обеспечивать хорошую звукоизоляцию. Поэтому в середину стены кладут звукоизолирующий слой. Чем отличаются материалы тепло- и звукоизоляции?

Часто один и тот же изолятор может ограничивать потери тепла и останавливать распространение звука. К примеру, минеральная базальтовая вата является основой для изготовления теплоизолирующих и звукоизолирующих плит. Эти плиты одинаковы по структуре и отличаются торговыми характеристикам. Плиты и маты для звукопоглощения имеют характеристику децибелов, а маты для утепления предоставляют характеристику теплопроводности.

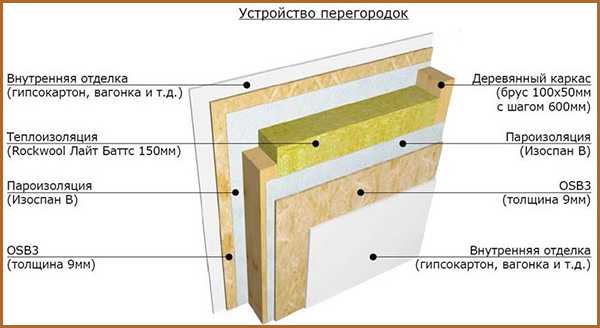

Устройство внутренних стен.

В отличие от наружных стен, внутренние стены часто обшивают с двух сторон одинаковым материалом. Обе стороны стены располагаются внутри дома, поэтому к ним предъявляются одинаковые требования – формировать основу для дальнейшей внутренней отделки, не создавать вредных испарений, декорировать внутреннее пространство. В качестве внутренней стеновой обшивки используют стеновые панели:

• Гипсокартон – обычный для жилых помещений и влагостойкий для ванной комнаты.
• Фанеру можно использовать различной толщины.
• OSB лучше использовать в нежилых помещениях.

Стены каркасного дома

Толщина стен каркасного дома определяется количеством слоёв стенового «пирога», наличием вентиляционного зазора, толщиной утеплителя. Она может составлять 15-25 см. При этом вес каркасной стены определяется как 50-60 кг каждый м², что в 5 раз легче кирпичных стен, и в 1,5-2 раза легче деревянных построек.

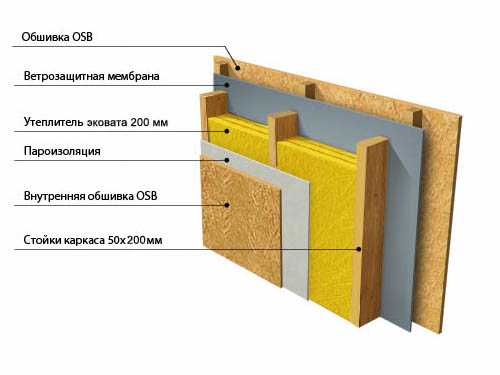

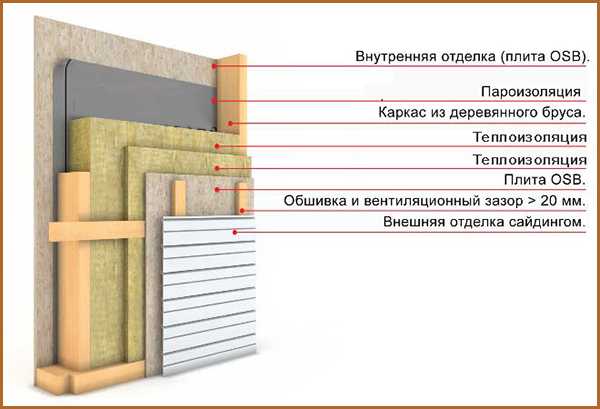

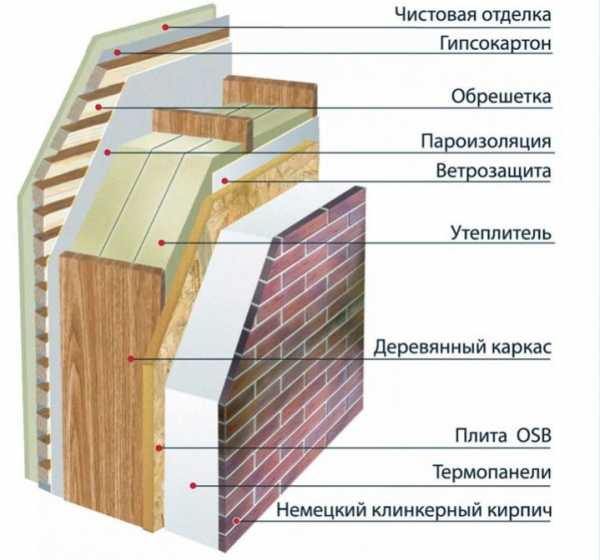

Правильный пирог стены.

В конструкции стены могут быть предусмотрены одна или две воздушные прослойки. Это — вентиляционные зазоры, которые могут располагаться с одной или с двух сторон от утеплителя. Они обязательно необходимы при утеплении минеральной ватой и желательны при использовании пенопласта.

Для организации этих зазоров используют так называемую обрешётку – деревянные планки определённой толщины. Их монтируют с наружной стороны каркаса и крепят к ним последующую стеновую обшивку. Монтаж планок обрешётки обеспечивает наличие зазора между поверхностью утеплителя и наружной стеной.

На заметку

Вентиляционный зазор необходим для естественного удаления влаги. Его ширина зависит от вида внутреннего помещения и толщины утеплителя. Традиционно вентиляционный зазор составляет 4-5 см, однако при утеплении влажных помещений вентиляционный зазор увеличивают на 1-2 см.

Какой утеплитель для стен

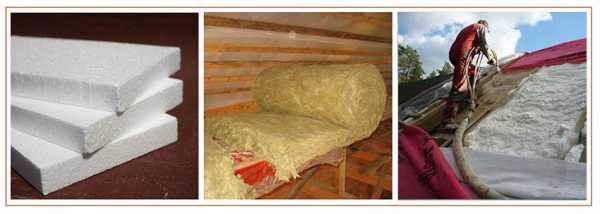

Для утепления каркасного дома используют три вида теплоизоляторов – минеральная вата, пенопласт и ППУ. Какой утеплитель для стен каркасного дома считается лучшим?

Минеральная вата

Минеральная вата изготавливается из базальта или из стекла. Этот материал дороже пенопласта, но дешевле пенополиуретана, сокращённое название которого ППУ. Ещё несколько лет назад минвата имела существенный недостаток – со временем утеплитель проседал, терял свои изолирующие свойства. Не так давно была стали выпускать вату в форме плит и матов.

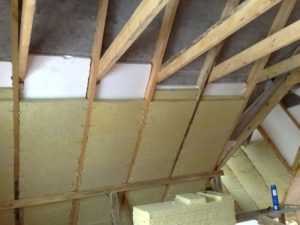

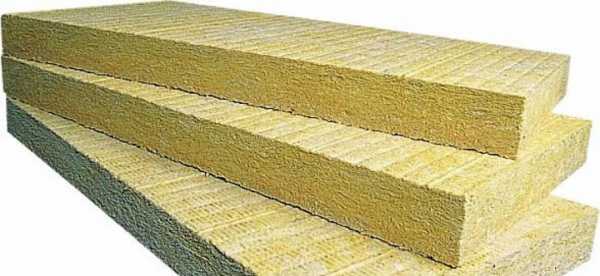

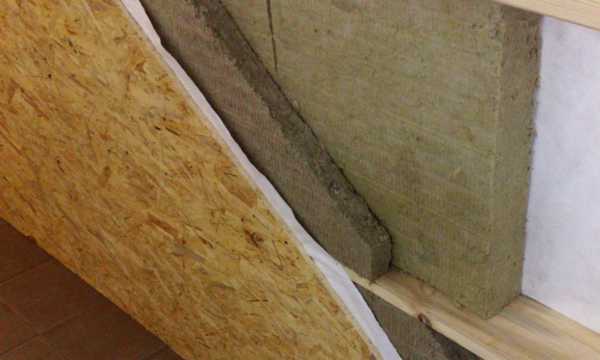

Маты минеральной ваты.

В таком виде они имеют достаточно жёсткие размеры и прекрасно сопротивляются сжимаемости, слёживаемости, не теряют свойств. Стабильность размеров и простота работы – вот главные преимущества современного ватного утеплителя. Поэтому минеральная вата — лучший утеплитель для стен каркасного дома.

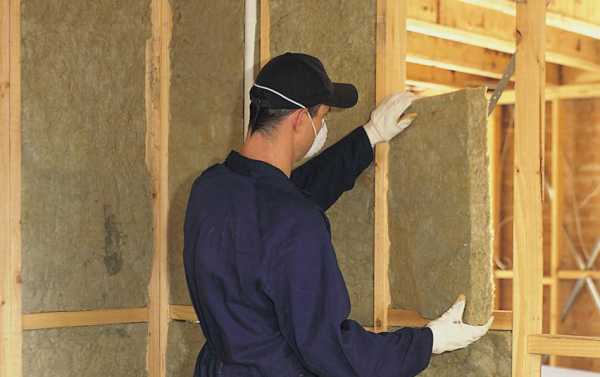

Способ укладки утеплителя определяется его формой. Если это сжимаемая минеральная вата, то её закладывают между опорами каркаса без дополнительного крепления. Маты или плиты слегка сжимают, после чего – располагают между опорами «враспор».

Пенопласт или пенополистирол

Пенопласт или вспененная пластмасса, пенополистирол. Перечисленные термины – различные обозначения одного и того же материала, который отличается воздухонепроницаемостью, блокирует естественный воздухообмен, делает необходимым обустройство приточно-вытяжной вентиляции.

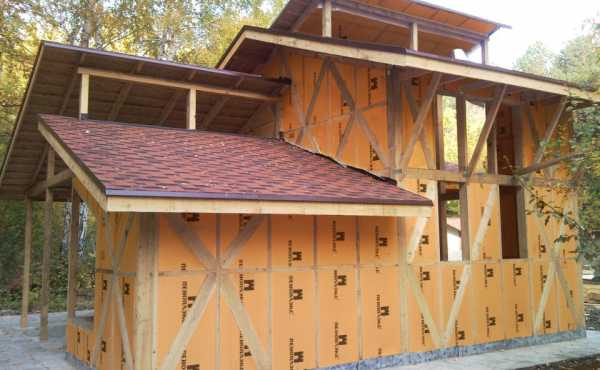

Стены каркасного дома утеплены пеноплексом.

Несмотря на низкую экологичность, пенопласт очень популярен как каркасный утеплитель, поскольку является самым бюджетным и доступным изолирующим материалом.

Жёсткие плиты пенопласта отличаются несжимаемостью. Поэтому при укладывании плит их укорачивают под размер расстояния между опорами каркаса, а после – задувают щели между пенопластом и опорой монтажной пеной.

Пенополиуретан или ППУ

Пенополиуретан или ППУ – также является абсолютно непроницаемым, водостойким изолирующим материалом. Он отличается тем, что создаёт бесшовное ровное покрытие, по которому можно выполнять дальнейшую внутреннюю отделку. Нанесение ППУ требует работы дорогостоящего оборудования и специалистов, что влияет на цену строительства. Поэтому этот вариант утепления редко используется при бюджетном каркасном строительстве.

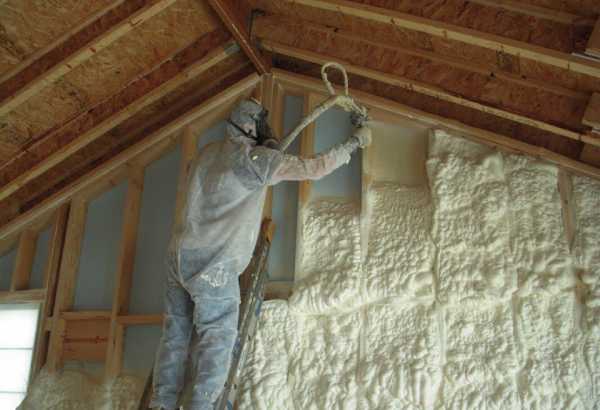

Нанесение пенополиуретана.

Если же используется напыление ППУ, то вначале каркас обшивается наружными панелями, после – расстояние между каркасными опорами задувается ППУ, и после – по готовой ровной поверхности утеплителя выполняется внутренняя стеновая отделка.

Пароизоляционная мембрана

Правильный пирог стены каркасного дома предусматривает наличие пароизоляционного слоя – специальной мембраны, внешне похожей на полиэтилен, но отличной от него по физическим свойствам. Мембрана является пористым материалом, в котором форма пор позволяет пропускать молекулы пара в одну сторону и не пропускать в другую. Таким образом, мембрана ограничивает движение влажного пара только с одной стороны.

На заметку

Мембранную ткань кладут с внешней стороны утеплителя для того чтобы ограничить попадание влаги в поры изолирующего материала.



Ветрозащита

Материал ветрозащиты – это слой, который не продувается ветром. Лучшая ветрозащита для стен каркасного дома – это наружная стеновая обшивка и пароизоляционная мембрана. В качестве панельной наружной ветрозащиты работает пластиковый сайдинг, ЦСП, блок-хаус.

Указанные материалы также выполняют функцию гидроизоляторов. Они защищают внутренние слои стенового «пирога» от намокания во время дождя, снегопада. В правильной конструкции стены под наружной обшивкой обязательно должно быть вентиляционное пространство. Оно имеет вид щели, которая обеспечит свободное движение воздуха и удаление влаги.

1karkasnydom.ru

Принцип строительства каркасного дома и фундамента

Одно из достоинств каркасного домостроения – большая скорость возведения домов. Весят такие дома немного, поэтому их можно строительство возможно почти на любом грунте. Бытует мнение, что каркасные дома для временного жилья, но в действительности это неправда. Если при постройке каркасного дома соблюдены все необходимые правила, то он простоит долго и будет удобен для проживания.

Строительство каркасного дома можно произвести самостоятельно – принцип монтажа простой, требуется детально изучить все элементы постройки и иметь небольшой опыт в этой сфере. Обратите внимание на основные этапы постройки такого дома и на их порядок.

Содержание статьи

 Преимущества и недостатки каркасных домов

 Достоинства технологии

• Строительство каркасного дома обойдется на 30-40% дешевле, чем возведения постройки из кирпича;
• Простой принцип устройства и монтажа всех элементов, процесс установки не требует привлечения тяжелой спецтехники, достаточно небольшой бригады 3-4 человека;
• При соблюдении технологии утепления в каркасном доме можно проживать круглый год;
• Высокая скорость строительства дома, при наличии всех необходимых элементов для каркаса, сборка занимает до 2 недель;
• Необходимые коммуникации для комфортного проживания можно проложить в стенах, что значительно экономит полезную площадь;
• Для основания достаточно мелкозаглубленных фундаментов, так как вес каркаса незначительный, по сравнению с кирпичными и монолитными зданиями.

 Недостатки: правда или ложь

Многие говорят, что каркасные дома не долговечны, но в истории много примером зданий, строительство которых происходило более 100 лет назад. Также бытует мнение, что жилище предназначено для сезонного проживания – это недостоверная информация, при правильной теплоизоляции поверхности по показателям теплопроводности ничем не уступают кирпичным зданиям.

 Принцип строительства фундамента

Основание является одним из главных элементом любого строения. Не исключение и каркасный дом.

Недорогой и несложный вариант – это ленточный мелкозаглубленный фундамент.

 Сначала делают разметку, подготовку и разравнивание. Колышки и веревка будут незаменимыми помощниками при разметке. Обустройство происходит по всему периметру и несущими опорами.

Важно помнить о том, что глубина фундамента должна соответствовать той глубине, на которую в данном регионе обычно промерзает грунт. В большинстве регионов России вполне достаточно глубины от 80 см до 1 метра.

На необходимую глубину по всей разметке необходимо выкопать траншею. Она заполняется сначала щебнем, а потом сверху песком. Далее, делается опалубка с вмонтированной в нее арматурой. Для нее подойдут как доски, так и другие материалы. А для арматуры применяются металлические пруты. Их толщина – 10-12 миллиметров.
Арматура – это решетка, шаг которой от 25 до 30 сантиметров. Для вязки арматуры используют вязальную проволоку. После армирования происходит заливка бетона.
Для утрамбовки бетонной смеси, залитой в опалубку, используют специальный вибратор.

В результате происходит равномерное распределение раствора в пространстве между арматурными прутьями. Если у вас нет в наличии вибратора, то не исключено применение и штыковой лопаты.

Долговечность и прочность каркасного дома напрямую связана с тем, насколько прочен фундамент, поэтому после строительства основанию необходимо дать хорошо высохнуть. Время, за которое это происходит – 4-6 недель. В дождь бетон, залитый в фундамент, покрывают полиэтиленом, а в жару – намоченными в воде тряпками.

Когда лента фундамента станет высохшей и достаточно прочной, можно начинать строительство стен и крыши каркасного дома.

Часто для такого дома делают свайный фундамент. Используются винтовые сваи, которые также применяют для постройки каркасных домов.

 Технология строительства каркасного дома

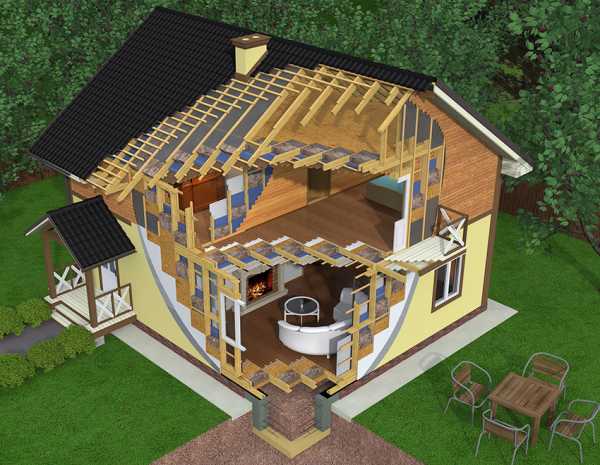

Каркасным домам дали такое название, потому что они являются построенным на фундаменте каркасом из дерева. Его утепление и обшивка, как внутри, так и снаружи, осуществляются с помощью минеральной ваты (часто используется для теплоизоляции) и облицовочными материалами. Возвести дом такого типа самостоятельно довольно несложно.

Строительство каркасного дома начинается с укладки нижнего венца. Для него берут деревянный брус, положенный на ленту фундамента по его периметру. Чтобы была достаточная гидроизоляция, под нижний венец стелют рубероид, причем в два слоя. Для предотвращения возгорание и гниение, у нижнего венца брус пропитывается с помощью средств, которые препятствуют образованию грибка и плесени. Сверху бруса уже крепят каркасные стойки, используя соединение «шип-паз». Специалисты не советуют делать крепеж с помощью деталей из металла.

Строительство стоек каркаса происходит с использованием досок и бруса. Когда брус ставится вертикально, то это придает каркасному дому большую прочность.

Однако порой для каркаса берут только доски. В зависимости от будущей толщины стен выбирают параметры используемых досок. Расстояние между досками каркаса делают около 60 см. Такое же расстояние берется для стропил. Более прочной конструкция становится благодаря треугольникам жесткости. Их делают по углам.

После установки стоек используют брус для монтажа верхнего венца, на котором будет закреплен потолок дома. Нижний венец станет опорой для досок пола.

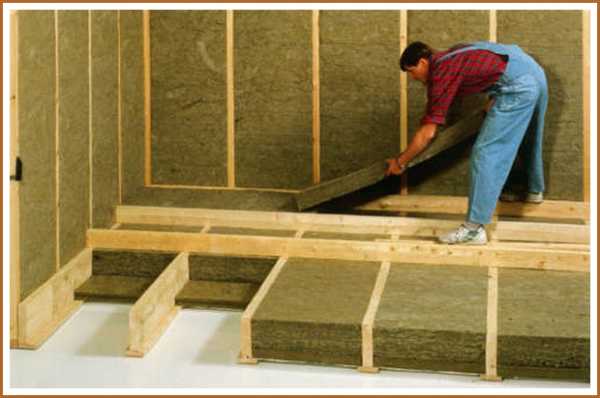

 Укладка пола в каркасном доме

Принцип устройства пола прост, требуется знать несколько главных деталей. Перед тем, как делать пол, вначале насыпают слой керамзита. Керамзит будет находиться между лентами фундамента.

Бетонный или деревянный пол будет в доме – решать хозяину. Если выбран бетонный пол, то слой раствора просто наливается поверх керамзита и делается стяжка из бетона. После этого такой пол можно покрыть, например, кавролином или линолеумом. Если же строитель делает пол из дерева, то доски пола настилаются на лаги на нижнем венце дома.

Минеральная вата, пенопласт или Пенофлекс придадут каркасному дому дополнительное утепление. Этот материал помещают между керамзитом и половыми досками. Если используется утеплитель, то следует из фольгированного полиэтилена сделать пароизоляционный экран. Если пол бетонный, то неважно, будет утеплитель под цементной стяжкой или поверх него. Листы положенного на бетонный пол утеплителя не должны быть слишком мягкими.

 Утепление стен каркасного дома своими руками

Для устройства стен в каркасном доме делают следующее. Внутри и снаружи каркаса делается облицовка, а теплоизоляция крепится внутри этой облицовки. Между внутренней отделкой и утеплителем для пароизоляции производят монтаж фольгированного полиэтилена.

Снаружи утеплитель должен быть защищен от влаги, дождя и снега с помощью хорошей гидроизоляции. Для этого используют рубероид либо другие материалы. Здесь, с наружной стороны дома, также делают пароизоляцию. Если строитель взял минеральную вату для утепления дома, то это должен быть плитный стройматериал. Утеплитель нужно подбирать со всей ответственностью, чтобы дом был теплым.

 Наружная облицовка каркасного дома

Чаще всего для отделки фасада применяется вагонка или шпунтовые доски. Материал после установки требуется обработать антисептиками, пропитка позволяет защитить древесину от воздействия влаги (дождя и снега), а также предотвратить образование плесени и грибка. Не сегодня широко используется также виниловый сайдинг и плиты OSB, стройматериалы просты в монтаже и не требуют особой обработки.

 Отделка дома изнутри

Внутренняя отделка может быть выполнена с помощью любых стройматериалов, но в большинстве случаях применяются гипсокартонные листы. Гипсокартон очень легко смонтировать, а, если образовались какие-то дефекты, то их несложно зашпаклевать. В результате получается ровная поверхность, которую можно покрасить или наклеить на нее обои. Иногда изнутри каркасный дом отделывают фанерой или ДСП.

 Строительство кровли каркасного дома

Сначала монтируется то, что называется “черным потолком”. Для него берутся деревянные отходы, которые крепят на верхний венец в качестве настила. После завершения этой части работы используется керамзит, который настилается толщиной 8-10 см, этот вид стройматериала также повышает межэтажную теплоизоляцию.

Далее делаются стропила, которые закрепляются на верхнем брусе и устанавливаются таким образом, чтобы расстояние между ними составляло 60 см. Тогда каркас будет более целостным, а крыша значительно крепче. Сверху стропил производится крепление кровельного материала. Строитель дома может подобрать его на любой бюджет.

Обычно для кровельного покрытия дома, используют профнастил. Он может быть различного размера и веса, по желанию хозяина можно подобрать нужный цвет, а покрыть им дом может даже человек без специальных профессиональных навыков.

Часто применяют также металлочерепицу. Она прекрасно смотрится, легко монтируется, за ней легко ухаживать, и она просто великолепный материал в эксплуатации.

Прекрасные эксплуатационные качества имеет и ондулин. Этот материал хорошо выглядит на крыше дома, у него высокое качество. Кроме того, он недорог и является экологически чистым материалом. Ондулин можно применять в качестве кровельного покрытия для крыш любых конструкций и форм.

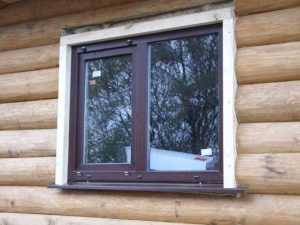

 Окна и двери

Когда строительство каркаса окончено, необходимо произвести монтаж дверей и окон. Стеклопакеты берут качественные – ведь в доме хочется жить с комфортом, а для этого очень важно тепло. Утепление входной двери тоже нужно выполнять очень тщательно, чтобы максимально снизить теплопотери через входной блок. Между будущими комнатами каркасного дома устанавливают перегородки.

Построенный дом вполне пригоден для постоянного проживания. Расположиться в нем можно с достаточным комфортом. Каркасный дом примечателен именно тем, что с маленькими вложения и в короткий срок можно обзавестись загородной недвижимостью.
Самостоятельное возведение конечно выгодно, но, заказ строительства под ключ позволяет всю ответственность возложить на компанию застройщика, после сдачи объекта клиенту выдается гарантия. В таком случае заказчик принимает участие в разработке и выборе проекта, всю остальную работу выполняет строительная организация.

postroimdomsami.ru

Стена каркасного дома устройство

В настоящее время так называемые «каркасные» дома обретают все большую популярность в сфере строительства. Это происходит ввиду того, что подобные сооружения требуют наличия минимума материалов при возведении, отнимают небольшое количество времени, а также весьма просты при производстве сборки.

Стены дома такого рода представляют собой некий своеобразный «слоеный пирог», начинка которого представлена несколькими видами различных строительных материалов. Именно от правильности выбора и последующей установки данных материалов зависит то, будет ли сооружение надежно оберегать своих обитателей от холода и постороннего шума.

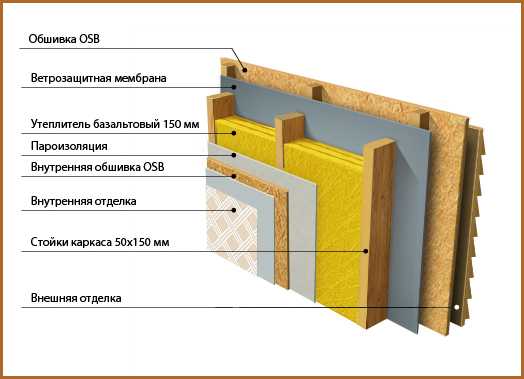

Устройство стены каркасного дома

Каждая из несущих стен дома на основе каркаса представляет собой своеобразную конструкцию, в изготовлении которой применены вертикальные опоры, а также горизонтальные перемычки. Пространство между данными материалами полностью заполняется различными наполнителями, а с внешней стороны производится обшивка здания досками и отделочным материалом.

В зависимости от того,какие именно утеплители, а также изоляционные материалы будут выбраны в качестве основных при проведении строительных работ,зависит то, насколько качественно стены будут удерживать тепло внутри помещений.

Особенности стеновой конструкции каркасного дома

Несмотря на всю кажущуюся простоту проведения строительных работ, стены дома на основе каркаса должны отвечать определенным нормам и требованиям, несоблюдение которых может привести к таким негативным последствиям, как утеря большого количество тепла и недостаточный уровень шумоизоляции.

К основным требованиям такого рода можно отнести следующие:

1. Теплоизоляционные и звукоизоляционные материалы должны быть выбраны в соответствии с нормами качества, а также находиться в оптимальной ценовой категории во избежании лишних денежных затрат.
2. Стены здания должны быть определенной толщины, которая соответствует климатической зоне, в которой производится строительство дома или иного сооружения.
3. Строительство должно происходить в соответствии с определенными правилами, применяемыми к укладке и монтажу того или иного материала.
4. Для того, чтобы избежать попадания влаги и конденсата на материалы, находящиеся непосредственно во внутренней начинке слоеного пирога стены, при их укладке следует воспользоваться специальными полиэтиленовыми пленками особой прочности.
5. Также следует соблюдать нормы укладки теплоизоляционных материалов, чтобы избежать их намокания посредством попадания осадков, например, снега или дождя.

Устройство внешних стен

Внешние стены каркасного дома состоят из нескольких основных слоев. Для более наглядного объяснения данные слои приведены в порядке, берущим начало от внутренней стены дома:

В качестве каркаса здания применяются деревянный бруски различной толщины, из которых предварительно собирается своеобразная рама. Далее данная конструкция обшивается досками, которые необходимо обработать специальными химикатами, препятствующими образованию гнили и плесени.

Внутренняя отделка. К данному слою относятся такие материалы, как гипсокартон, штукатурка, бетон. То есть, непосредственно то, что используется в качестве завершающей, декоративной отделке стен.
Слой пароизоляции. Для данной цели применяются материалы, которые препятствуют утере стенами здания основного количества тепла, а также препятствуют образованию конденсата, способствующего разрушению внутренних слоев. Соответственно, к выбору данного материала следует подойти со всей серьезностью.

Далее следует слой утеплителя. Наиболее оптимальным вариантом в данном случае будет базальтовый утеплитель, который обеспечивает не только эффективное удержание тепла, но и способен прослужить в течение длительного периода времени.

Плита ОСП.

Внешняя итоговая отделка. В данном случае возможно использование различных декоративных материалов, таких, например, как металлосайдинг.

Устройство внутренних перегородок каркасного дома

Преимущественно устройство внутренних стен дома производится тем же образом, что и внешних. Единственным исключением является отсутствия слоя пароизоляции и внешней декоративной отделки, которая, соответственно, заменена на внутреннюю.

Однако, существуют упрощенные способы возведения внутренних стен каркасного дома, которые могут использоваться в том случае, если бюджет строительства весьма ограничен. Для этого применяются листы гипсокартона, которые устанавливаются на деревянную каркасную раму.

Однако, такой метод строительства не может обеспечить достаточного уровня шумоизоляции, а также теплоизоляции. Соответственно, применяется он лишь в исключительных случаях, когда отсутствует возможность использования других технологий и материалов.

Стена каркасного дома: делаем правильно

Для того, чтобы дом, возведенный на основе каркаса отвечал всем принятым нормам качества, необходимо следовать определенным правилам, пренебрежение которыми моет привести к потере зданием таких немаловажных качеств, как способность удержать тепло и препятствовать проникновению посторонних шумов.

Толщина стен

Толщина стен здания полностью зависит от того, каким именно будет предназначение дома, будет ли это капитальное сооружение или, к примеру, летняя постройка, а также варьируется в зависимости от выбранного теплоизоляционного материала.

Толщина стен обусловлена брусками, которые были использованы в качестве каркасной рамы. То есть, именно толщина бруса определяет конечный результат.

Преимущественно стены домов, предназначенных для проживания в них в течение исключительно летнего периода, достигают толщины порядка четырех сантиметров без учета декоративной отделки, как внутренней, так и внешней.

Толщина же стен капитального сооружения составляет порядка двадцати — сорока сантиметров в зависимости от того, в какой климатической зоне находится строение.

Утеплитель

В качестве утеплителя при возведении стен каркасных домов чаще всего используются следующие материалы:

• Пенопласт. Наиболее экономичный вариант, обладающий массой недостатков, таких, например, как хрупкость.
• Минеральная вата. Вариант, находящийся в средней ценовой категории, который в настоящее время пользуется особым спросом. Великолепно удерживает тепло, а также препятствует проникновению в помещение посторонних шумов.
• Пенополиуретан, эковата. Достаточно дорогие утеплители, цена которых, однако, полностью оправдывает себя. Не требуют дополнительного слоя паро- и гидроизоляции. Отлично держат тепло и сохраняют все свои основные качества на протяжении длительного периода времени.

Правильная укладка утеплителя

Укладка утеплителя должна проводится в соответствии с определенными нормами, иначе материал не обеспечит достаточно надежной изоляции тепла. Слой материала может укладываться как непосредственно внутрь каркасной рамы, так и использоваться в качестве внешней набивки стен.
Во втором случае необходим дополнительный слой листов фанеры, который обеспечит надежную фиксацию утеплителя, а также значительно выровняет поверхность.

[ot-video type=»youtube» url=»https://www.youtube.com/watch?v=T1DIzF-blu0&feature»]

При проведении укладки следует помнить о том, что если в качестве утеплителя используется минеральная вата, либо пенопласт, требуется уложить дополнительный слой пароизоляции.

Также необходимо следить за тем, чтобы между плитами выбранного материала не было существенных зазоров. Укладывать их следует максимально плотно.

Советы по утеплению стен

[ot-video type=»youtube» url=»https://www.youtube.com/watch?v=190wS4Ufa8g&feature»]

В качестве дополнительных рекомендаций по качественному утеплению стен можно привести следующие советы:

• В том случае, если между плитами материала остались небольшие зазоры, их необходимо устранить при помощи узких полосок того же утеплителя.
• Лучше всего укладывать материал непосредственно внутрь рамной конструкции, так как это обеспечит его надежную фиксацию, а также несколько упростит строительство.
• При укладке теплоизоляционного слоя необходимо проложить пароизоляционный материал.

Паро- и гидроизоляция

В качестве паро- и гидроизоляции преимущественно используется специальная пленка особой прочности, которая прокладывается как с наружной, так и с внутренней стороны стен.

Пароизоляция необходима для того, чтобы не пропускать влагу в виде конденсата внутрь каркаса. Несоблюдение данного правила может привести к быстрой порче внутреннего утеплителя и способствовать утрате им основных своих функций и качеств.

[ot-video type=»youtube» url=»https://www.youtube.com/watch?v=OGtKOt4zoCM&feature»]

Гидроизоляция представляет собой надежную защиту внешней стены дома от ветра, а также препятствует проникновению осадков внутрь каркасной рамы.

Внутренняя и внешняя отделка стен

С внутренней и внешней стороны стены каркасного дома подвергаются завершающей итоговой отделке. Ввиду того, что подобное сооружение обладает практически идеально ровными стенами, преимущественно такая процедура не требует особых усилий и затрат.

В качестве внешней отделки дома могут использоваться материалы абсолютно разных видов, такие, например, как: металлосайдинг, вагонка, отделочные материалы, имитирующие натуральное дерево.

Также при монтаже подобных материалов достаточно часто практикуется использование дополнительного слоя теплоизоляционного материала.

В качестве внутренней отделки стен помещения могут быть использованы следующие материалы: штукатурка, гипсокартон, вагонка и многие другие. Словом, в данном случае выбор декоративной отделки внутренних стен полностью зависит от личных предпочтений будущих жильцов, а также основного бюджета строительства.

Итак, обобщая вышесказанное, следует отметить, что в настоящее время каркасное строительство обретает все большую популярность ввиду простоты и доступности.

Однако, для того, чтобы такой дом прослужил как можно дольше и материалы, использованные в качестве строительных, не были подвержены порче и не утратили основных своих качеств, следует неукоснительно соблюдать все нормы и правила возведения здания на основе каркасной рамы.

Устройство стены каркасного дома

Оценка: 5 1 голосов

Читайте также:

---

okarkase.ru

Стена каркасного дома: устройство и схема

Время меняет жизнь и приоритеты. Родители бесконечно долго стояли в многолетней очереди, дожидаясь заветного ордера на получение тесной квартирки в стенах панельного многоэтажного дома. Вожделенные 9 метров на члена семьи воспринимались как дар. Сегодня независимые отпрыски взяли ситуацию в свои руки и обзаводятся жильём сообразно вкусам и экономическим возможностям. Были бы руки, светлая голова и желание.

Содержание статьи

Бремя выбора

Старшее поколение выберет каменную крепость, молодёжь раскрепощена, остановится на более практичном варианте с меньшими капиталовложениями. В половине случаев это будет постройка энергоэффективного каркасного дома. Невысокая цена, возможность подвести под крышу за сезон, простое устройство конструкций – вот три кита, на которых держится стабильный интерес к быстровозводимому жилью.

Простое до гениальности устройство конструкции каркасного дома обоснованно породило строительный бум в Детройте, в 40 – 50 годах в Советском Союзе. Создание новых видов утеплителей помогло завоевать мир. Судите сами: для равноценного утепления в сравнении с минераловатным утеплителем потребуется слой дерева в 3 раза толще, газобетона – в 3,4 раза. Касательно СИП панелей с пенополистироловым наполнением разница увеличивается ещё на 10–12%.

Добавьте к этому безусадочную конструкцию, позволяющую начать финишную отделку буквально на второй день после окончания работ. Жесткое надёжное устройство стен каркасного дома даст фору кирпичной кладке. А незначительная нагрузка на грунт позволяет обойтись лёгкими мелкозаглубленными фундаментами.

Каркас без прикрас

Устройство дома идентично во всех частях. Перекрытие – полный аналог стены. Изменения только в вариативности материалов: доска, ЛСТК, СИП панели, профильные стальные трубы. Все они в достаточной степени обеспечивают прочностные характеристики строения. В подавляющем большинстве выше второго этажа строения не поднимают.

Рамочная конструкция собирается из сухой антисептированной профугованной древесины. В зависимости от климатических особенностей региона и назначения здания (летнее жилище или для круглогодичного проживания) сечение доски на вертикальные стойки берётся 150х48 либо 200х48. Однако ограничений по утеплению нет. Для рачительных хозяев, экономящих энергоресурсы, предусмотрено наружное утепление.

Сборка деревянного каркасного сооружения ведётся на гвоздях – хвалёные калёные саморезы не столь надёжны

Сезонные перепады влажности, особенно применение в строительстве пиломатериала естественной влажности, приводят к срезанию самореза. Сборка ЛСТК наоборот, ведётся только на саморезах – материал стабилен, не подверден деформации. Гвоздь держит, особенно витой. Для упрочнения иногда применяются усиленные стальные уголки с покрытием.

Мостики холода

Вы удивитесь, но даже просушенная древесина представляет собой проводник холода в сравнении с утеплителем. Поэтому и перестраховка с дополнительным металлическим крепежом не всегда оправдана. Наиболее проблемные места появления мостиков холода – углы. На иллюстрации представлена схема оформления тёплого угла

Стыки рекомендуется конопатить либо запенивать – они идеальные проводники холода. Горизонтальные поверхности контакта обвязки и стены каркасного дома прокладываются на всю длину рулонным теплоизолятором. У нас принято устройство проёмов оконных и дверных блоков с усилением второй стойкой. Скандинавы избегают дополнительных сопряжений, обходятся одной стойкой.

Крепок ли каркас?

Фото иллюстрирует неразумную трату времени и материалов. Изначально устройство стены каркасного дома без обеспечения жесткости за счёт раскосов, создающих нерасшатываемый треугольник, невозможно было представить. С обеих сторон стена имела дощатое покрытие. Плиты ОСП, влагостойкая фанера, ЦСП кардинально изменили ситуацию. Надлежащую пространственную прочность не обеспечит только лист 6 мм толщиной.

Зашивая проём с одной стороны плитным материалом толщиной 9 мм, с другой – гипсокартоном 10–12 мм, обеспечиваем надлежащую стабильность конструкции.

Это касается и варианта сборки каркасного дома из лёгких стальных конструкций. А СИП панели в заводской поставке неразъёмный монолит, превосходящий пространствнной прочностью стандартную сборную модель.

И мороз не страшен

Выбор в линейке утеплителей настолько широк, что не мудрено запутаться. Лидируют разнообразные плитные минеральные ваты и пенополистирол. Пожароопасный пенопласт не применяется. Стандартный шаг стоек 600 мм стены рассчитан в первую очередь традиционную на минвату. Остановимся на ней.

Требования к теплоизолятору достаточно высокие:

• Высокие теплофизические характеристики;
• Плотность, способность держать форму, иначе возможно провисание, вызывающее промерзание стены;
• Длительность эффективного использования.

Укладка желательна с перекрытием стыков последующим слоем. Расстояние между стойками берётся меньше ширины плитного утеплителя на 20–30 мм для фиксации сжатием и герметизации внутреннего пространства. В нескольких точках дополнительно каждый пласт фиксируют грибковые держатели. Порой вставляются горизонтальные опоры для каждого листа. Устройство стены с наполнением из пенополистирола аналогично. Разница в необходимости запенивать швы, места стыков со стойками.

Устройство балков арктических экспедиций – калькированный аналог каркасного дома, приспособленный для транспортировки. Вместо привычных материалов там используются пенообразующие составы, заполняющие полости без щелей. Пример – пеноизол. Заливной утеплитель, образующий после окончательной полимеризации ячеистую структуру, способную выводить конденсат наружу.

Влага – враг утеплителя

Оберегать пирог утеплителя приходится и изнутри, и снаружи. С внутренней стороны устанавливается односторонняя плёнка пароизоляции. Она предотвращает попадание избыточной влаги из воздуха жилища в утеплитель. Полосы плёнки соединяются двухсторонним скотчем с нахлёстом. Места крепления скобами степлера и возможные порывы тщательно проклеиваются.

Даже установка системы принудительной вентиляции не справится полностью с моментальным удалением пара кухни и ванной комнаты. Проветривание посредством форточек медленное. Утеплитель, наполненный конденсатом, не защищает. Предохранению от дождя и выводу конденсата способствует ветро-влагозащитная плёнка. Она выигрышно проявляет возможности осушения в вентилируемом фасаде.

Вентилируемый фасад

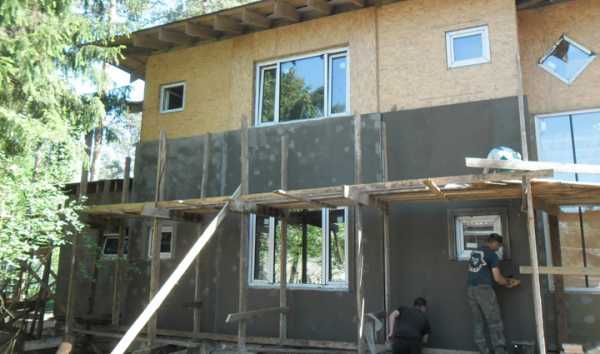

Дизайнерские предпочтения логично согласуются со стремлением сохранности жилища. Каким креативным ни будет внешний облик строения, стена должна дышать. В этом предназначение вентилируемого фасада. Движения воздушных масс постоянны. Независимо от сезона и влажности сквозняк выносит вары из слоёного пирога стены.

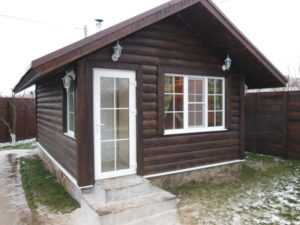

Стена с внешней стороны оформляется отделочными материалами согласно вашему вкусу и замыслу. Традиционная зашивка деревом отошла на второй план. Популярны простые в монтаже и не требующие регулярного ухода сайдинги различных видов, декоративная штукатурка, панели, имитирующие природный камень или заурядную кирпичную кладку.

Устройство многослойного пирога стен традиционно со времён постройки первого каркасника в Детройте. Возможны изменения в лучшую сторону только за счёт появления новых материалов или модификации существующих. Но и с тем, что имеем дешевле и надёжнее дом придётся поискать. Найдёте ли?



postroimdomsami.ru

Устройство каркаса, стены, пола каркасного дома

Устройство каркаса, стены, пола каркасного дома напоминает конструктор, если говорить о простоте сборки. Все в его устройстве предельно просто и функционально, ведь изначально каркасные дома предназначались для переселенцев в Северную Америку, чтобы быстро обеспечить их временным жильем. Поэтому такие дома еще называют канадскими. Со временем их довели до ума и они стали постоянным удобным жильем.

Этапы сборки каркасного дома

1. Устройство пола На фундамент собирают нижнюю обвязку дома, к лагам пола прикрепляют доски из дерева строганые шпунтованные с помощью саморезов и гвоздей

2. Сборка каркаса К нижней обвязке и полу крепятся угловые и другие опорные стойки, на них доски и балки перекрытия, стропила, собирают верхнюю обвязку и каркас крыши

3. Установка стен После сборки каркаса к нему крепятся каркасные щиты, изготовленные строго по проекту и чертежам и укомплектованные всеми необходимыми материалами

Устройство пола и каркаса дома

1. Устройство пола

Устройство пола каркасного дома очень важно, так как пол это как основная база для дальнейшего строительства дома. Сам пол обычно выполняется из строганной, шпунтованной доски, которая ложится перпендикулярно лагам пола и прибивается к ним под углом таким образом, чтобы гвозди не были заметны снаружи и не мешали дальнейшей работе с полом.

2. Каркас дома

Важнейшей частью в устройстве каркасного дома является его каркас. Каркас дома — это жестко сцепленный в трех плоскостях «скелет» здания из брусьев разной площади сечения, на который крепятся остальные части конструкции дома, такие как стены, крыша и т.д. От жесткости сцепки каркаса будет зависеть прочность будущего дома. Важно заранее рассчитать все силы и нагрузки, которые будут действовать на каркас. Также важно из какой древесины создается каркас. К древесине предъявляются четкие требования по влажности: она должна быть правильно высушена и обработана, в этом залог долговечности дома.

Устройство стены каркасного дома

Устройство стены каркасного дома, как правило, представлено многослойным щитом, включающим в себя несколько материалов, каждый из которых имеет определенное функциональное значение.

1. Утеплитель — самый важный слой в каркасном щите

В настоящее время в качестве утеплителя для щитов каркасного дома применяют несколько современных материалов, обладающих низкой теплопроводностью при сравнительно небольшом объеме. Например, минеральная вата или базальтовая плита, которые при толщине в 15 мм заменяют 2 метра кирпичной кладки. Или еще более технологичный пенофол, которого достаточно всего 3-4 мм. На рисунке ниже представлен утеплитель из эковаты, как альтернативный вариант.

Устройство стены каркасного дома

2. Пленки для защиты от пара и воды

С внутренней стороны от утеплителя располагается парозащитная пленка, с внешней — гидрозащитная. Мембрана от влаги необходима, чтобы утеплитель не намокал и не терял свои защитные свойства. Конечно, из-за этих пленок дом совершенно не дышит, поэтому желательно его оборудовать системой вентиляции.

3. Материалы для внутренней и наружной обшивки щита

Самый внутренний слой обшивки в устройстве стены каркасного дома — это гипсокартон, он имеет ряд достоинств, не токсичен и не горит. Снаружи дом обшивают цементно-стружечными плитами ЦСП или ориентированно-стружечными плитами ОСП. И те, и другие имеют свои преимущества — экологичные, морозостойкие, ЦСП еще и не горит. Также есть вариант наружной обшивки второсортной доской. Кроме всего наружную обшивку порой облицовывают кирпичом или декоративными панелями.

Каким бы не казалось устройство каркаса, стен и пола каркасного дома простым, вы должны хорошо разбираться в этом, если собираетесь построить или купить каркасный дом в Ярославле, потому что это позволит вам избежать ненужных ошибок при строительстве дома или оценить правильность соблюдения технологии сборки при его выборе. Только тогда такой дом будет отвечать всем заявленным характеристикам надежности и долговечности.

Наши технологии и проекты:

yarpodvorye.ru
