Устройство кессона для скважины для воды в частном доме – пошаговая технология работ + разбор технических нюансов

Содержание

Монтируем кессон и заводим воду в дом

Скважина пробурена и прокачана, заказчик получает от буровиков технический паспорт на скважину. Следующий важный этап — обустройство скважины. Обустройством называются работы по завершении которых вода из водоносного горизонта будет бесперебойно и с определенным давлением подаваться в дом к потребителям. Ответственная операция — монтаж кессона, который защищает оголовок скважины и служит местом для размещения водоподъемного оборудования.

Виды скважинных кессонов

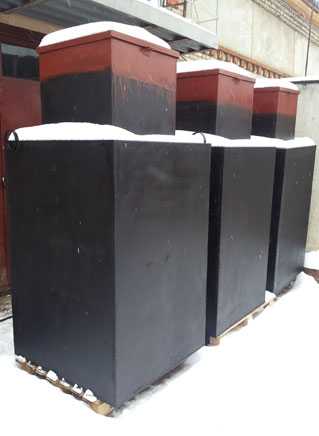

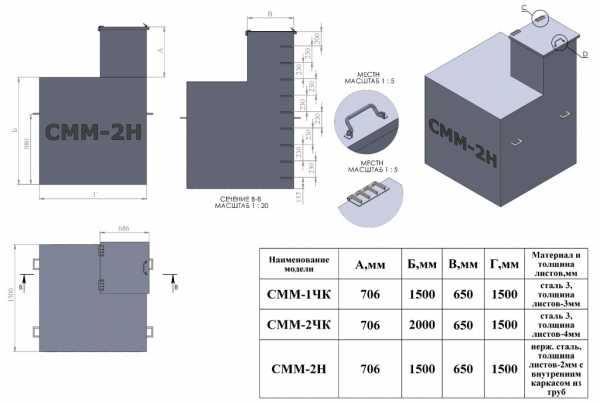

Стальной сварной кессон

Сварная конструкция в форме параллелепипеда, вес около 500 кг. Стальной кессон герметичен, изнутри утеплен пенопластом, снаружи обработан антикоррозийным составом — битумной мастикой, и покрыт армированной стеклотканью. Расчетный срок службы около 50 лет. Приваривается к верхней части стальной обсадной трубы, что делает соединение «кессон-скважина» очень прочным и герметичным. Стальная крышка запирается на замок.

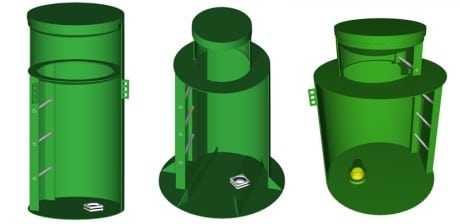

Пластиковый кессон

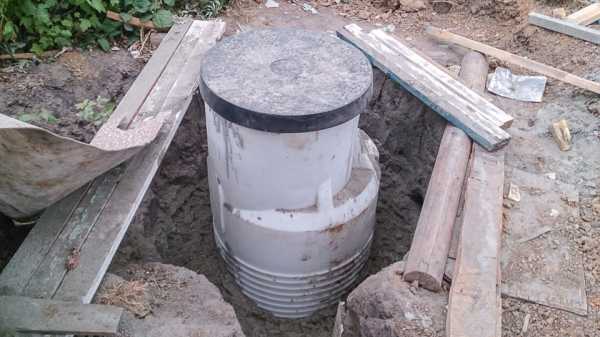

Легкая конструкция упрощает доставку и монтаж. Кессон из пластика герметичен, не боится коррозии. Однако возникают сложности с прочностью и герметичностью места соединения с обсадной трубой. Вместо сварки используется муфта, прочность и герметичность которой ниже, чем сварное соединение. Небольшая масса кессона способствует его выталкиванию почвой и грунтовыми водами. Из-за недостаточной жесткости пластика при подвижках грунта могут возникнуть проблемы с сохранением геометрии кессона.

стальной и пластиковый кессоны, бетонный колодец

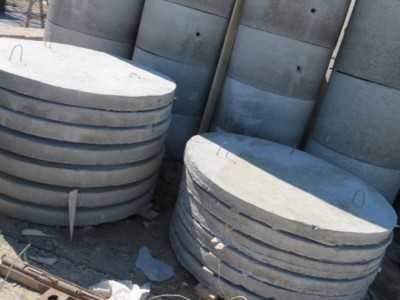

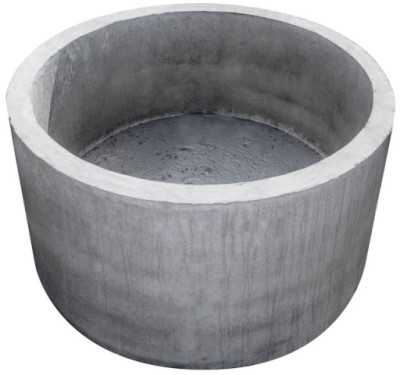

Бетонный колодец

Бетонные кольца относительно дешевы. Большая масса колец усложняет доставку и монтаж. Практически невозможно обеспечить надежную герметизацию колодца на длительное время. Схожие варианты колодца из камня или кирпича также не обладают необходимым уровнем герметичности.

Самым надежным вариантом для качественного обустройства скважины является использование стального кессона. Утепленный и покрытый антикоррозийным составом кессон из стали толщиной 5 мм успешно защищает оборудование от влаги, замерзания и несанкционированного доступа.

Как установить кессон своими силами?

Вы можете установить кессон самостоятельно. Расскажем, как это сделать. Нам понадобятся следующие инструменты и материалы:

кессон
лопаты совковая и штыковая
веревка (канат, трос) для монтажа кессона
рулетка
уровень
раствор бетона М-300

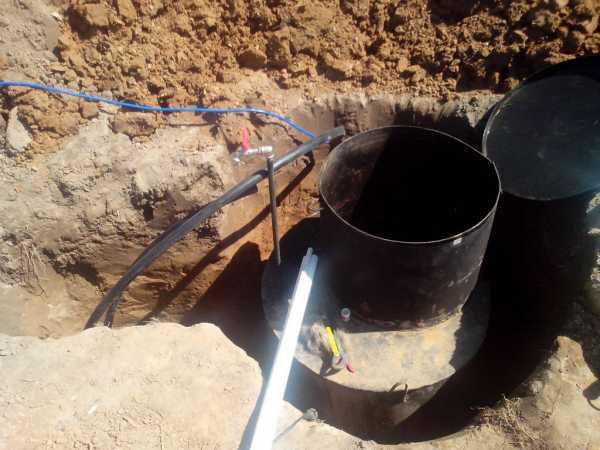

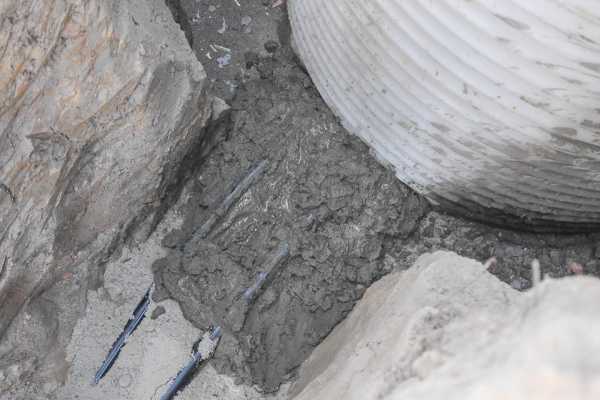

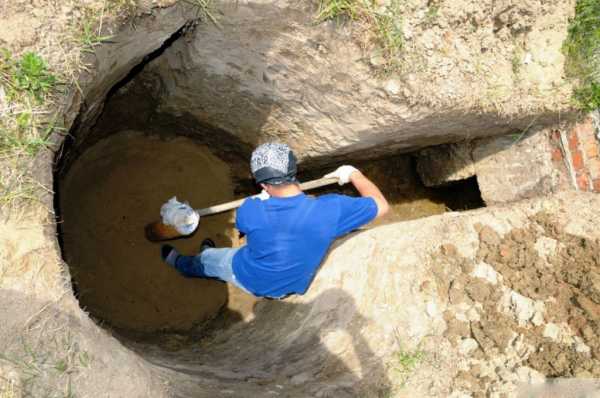

Под установку кессона вокруг верхней части обсаженной скважины необходимо выкопать котлован. Дно котлована должно располагаться не выше уровня непромерзания почвы на глубине 1,8 м. В зависимости от модели габариты кессонов отличаются, поэтому при выборе глубины котлована учитывайте, что верхняя часть кессона должна выступать над землей не менее чем на 20 см. Это необходимо, чтобы защитить горловину с крышкой от подтопления весной. Размеры котлована Вы можете получить при консультации у менеджера по бурению или в отделе автоматики, который занимается обустройством скважин на воду. В принципе, размеры котлована не должны превышать размеры кессона более, чем на 20 см по каждой стороне.

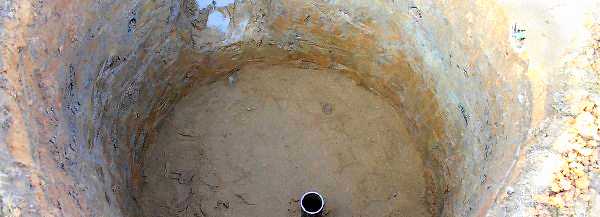

котлован под круглый кессон

В зависимости от типа грунта и ситуации с грунтовыми водами, плывуном и т.д. на дне котлована может быть сформирована бетонная подушка. В днище кессона есть отверстие с металлической гильзой. При опускании кессона в котлован верхняя часть стальной обсадной трубы входит в гильзу. Обсадная труба приваривается к стальной гильзе, что обеспечивает надежное крепление и герметичность. После установки кессона оставшиеся зазоры между грунтовыми и стальными стенками обратно засыпаются ранее выбранной землей.

Ставим водоподъемное оборудование

Для монтажа водоподъемного оборудования нам понадобятся:

водопроводные трубы
вентили
фитинги
манометр
дисковая пила «болгарка»
сварочный аппарат

Срезаем лишнюю часть обсадной трубы в кессоне, оставив около 60-70 см. Срез необходимо сделать строго горизонтальным — это поможет произвести правильный монтаж оборудования. На срез обсадной трубы монтируем оголовок. Задача оголовка — закрывать внутреннее пространство скважины от негативных внешних воздействий (грунтовые и поверхностные воды, посторонние предметы и т.д.) и удерживать на стальном страховочном тросе насос, к которому подключена колонна из водопроводной трубы и электрического питающего кабеля. Через оголовок водопроводная труба от насоса подсоединяется к трубе, по которой вода пойдет к потребителю. Скважинный оголовок — это очень важная деталь системы водоснабжения. Мы рекомендуем использовать оголовок из стали, так как пластмассовый может оказаться недостаточно прочным при больших нагрузках в глубоких скважинах.

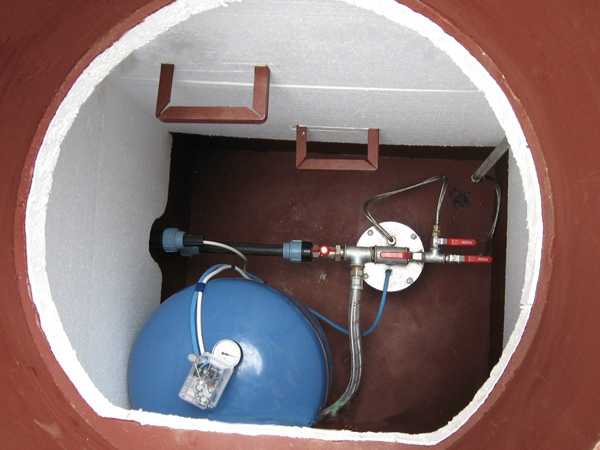

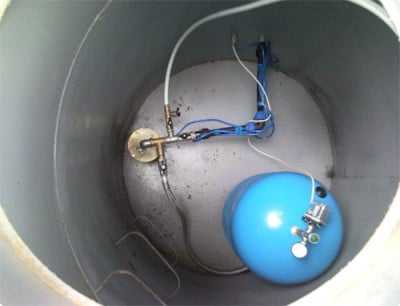

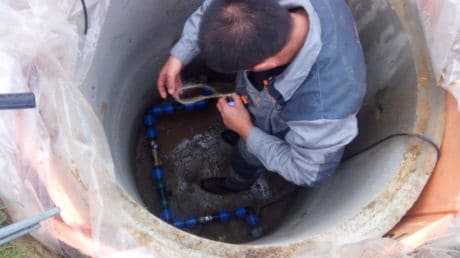

оголовок скважины и гидробак в кессоне

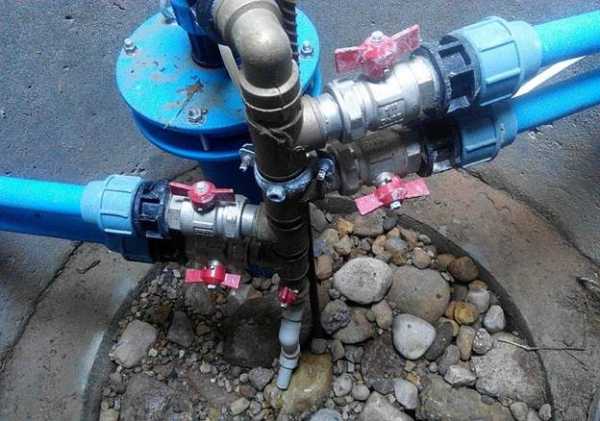

Сверху на оголовке размещается тройник через который вода от скважинного насоса попадает в гидроаккумулятор, идет к потребителю и на слив из системы. Дополнительные фитинги (разветвители), подключаемые к тройнику, позволяют увеличить количество отводящих труб — например, труба для полива, отвод воды на второй дом, в баню и т.д.

В зависимости от проекта обустройства, гидроаккумулятор может быть размещен в кессоне, либо в доме. На гидроаккумулятор монтируется манометр, позволяющий отслеживать уровень давления. Также на гидробаке устанавливается реле давления, которое в зависимости от настроек при падении и превышении давления в баке будет включать или отключать скважинный насос. Не советуем устанавливать крайнее верхнее давление выше 5 атмосфер. Стандартная сантехника рассчитана на 3-4 атмосферы. При превышении этого значения в гидробаке не возникает риск поломок, но и увеличивается расход воды даже при слабо открытом кране. При невозможности уменьшить значение, используйте редуктор для снижения давления.

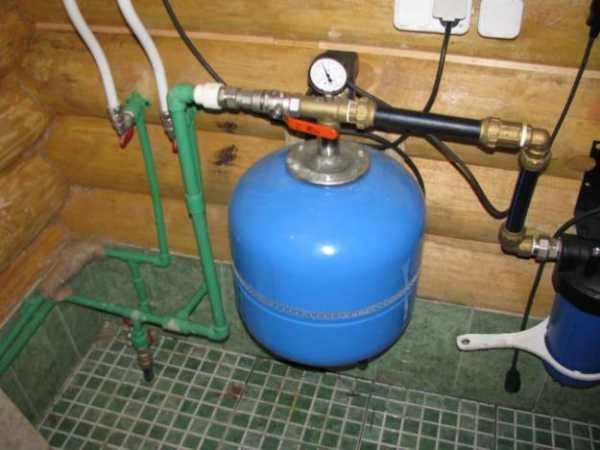

если кессон небольшой, то гидробак ставим в доме

Рекомендуется выбирать гидроаккумулятор большего объема, так как это даст Вам некоторый запас воды при отключении электричества и скважинного насоса. В расчете именно на такие случаи в загородном доме желательно иметь электрогенератор.

Заводим воду в дом

Для круглогодичного водоснабжения загородного дома водопроводные трубы должны быть защищены от промерзания. Копаем траншею от кессона к дому на глубине непромерзания. По дну траншеи прокладываем водопроводную трубу из пластика и кабель для питания скважинного насоса. Кабель не боится низких температур, но в траншее он будет защищен от повреждений. Для лучшей сохранности кабель укладывается как в защитный чехол в пластиковую трубку небольшого диаметра.

траншея от кессона к дому

Перед заходом в дом труба поднимается из траншеи с уровня непромерзания на поверхность. Если в доме нет отапливаемого подвала, то последние метры подводящей водопроводной трубы необходимо защитить подогревающим кабелем и утеплителем. Если теплый подвал есть, то труба без подъема с уровня непромерзания через отверстие в фундаменте сразу попадает в теплое помещение.

Монтаж кессона и обустройство скважины

Правильный монтаж скважинного кессона, подбор и монтаж остального водоподъемного оборудования является не менее сложной и важной задачей, чем профессиональное бурение скважины. Только если все эти составляющие будут сделаны с соблюдением обязательных технических норм и требований, система автономного водоснабжения будет работать долго и качественно. Если Вы решили монтировать оборудование самостоятельно, то при малейших сомнениях обращайтесь за консультацией к специалистам. Также к вашим услугам шеф-монтаж, когда все наиболее ответственные работы проходят под наблюдением специалиста компании-подрядчика.

www.biiks.ru

Обустройство скважины своими руками без кессона

Строительство водозаборного устройства на участке не заканчивается бурением шурфа. Сама скважина и устанавливаемое на ней оборудование нуждается в защите от морозов зимой периоды и от расхитителей всегда. Для этого обустройство водяной скважины начинают с установки кессона. Это устройство представляет собой герметично выполненный металлический сосуд диаметром не менее метра и высотой более 2-х метров, что соответствует глубине промерзания грунта в средней полосе России.

Рис.1.Скважинный кессон

Однако установка кессона невозможна, если верховодка поднимается более, чем на 5 метров от поверхности. Да и сам процесс установки требует значительных трудозатрат.

Поэтому большинство тех, кто выполняет обустройство скважины своими руками, предпочитают обойтись без сооружения кессона, а обойтись другими средствами.

Содержание статьи:

Возможные варианты выполнения работ

Обустройство скважины без кессона возможно двумя способами:

оборудование приямка;
использование адаптера,

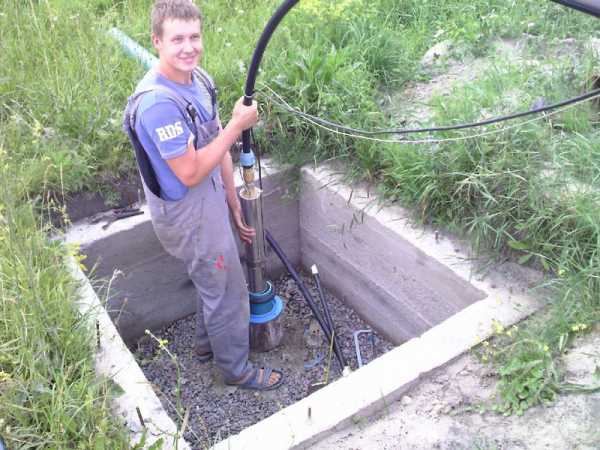

Устройство приямка

Этот объект представляет собой углубление в грунте размером порядка 1,2 х 1,2 метра и 2 метра в глубину. Выбор глубины не случаен – это показатель величины промерзания грунта.

Рис.2. Оборудование верхнего строения скважины в приямке

Отличие приямка от кессона состоит в том, что его дно не выполняется герметичным. Но, подтопления на такой глубине в сезонные половодья неизбежны. Следовательно, неизбежно и попадание внутрь водоноса практически не фильтрованной воды, что немедленно отрицательно скажется на ее качестве. Необходимо вернуться к нашим рекомендациям об оборудовании глинистого затвора на верхней части обсадной колонны.

Это производится следующим образом:

глину необходимо замочить за сутки до применения;
приготовить раствор из нее консистенции густой сметаны, при перемешивании добавлять в него армирующие добавки, которые имеют вид специальной фибровой стружки для предотвращения растрескивания заливки;
полученный замес выложить вокруг трубы с уклоном 3 – 5 градусов от обсадной колонны толщиной слоя 15 – 20 см;
сушить заливку нужно не менее 7 дней, не допуская быстрого высыхания. Для этого поверх нее нужно уложить пленку, а лучше мешковины, которую периодически нужно увлажнять;
по окончании сушки на поверхности затвора можно насыпать слой гравия толщиной до 30 см.

Производя обустройство скважины своими руками, отделку стен приямка выполняют с использованием различных материалов и изделий, каковыми могут быть:

обрезок металлической трубы большого диаметра нужных размеров;

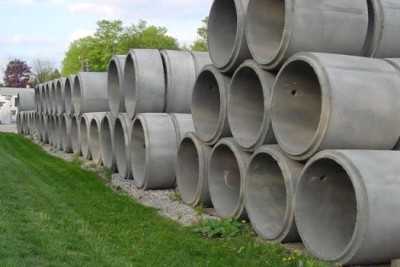

бесшовная железобетонная труба;
кольца бетонные колодезные с герметичной заделкой стыковочного шва;

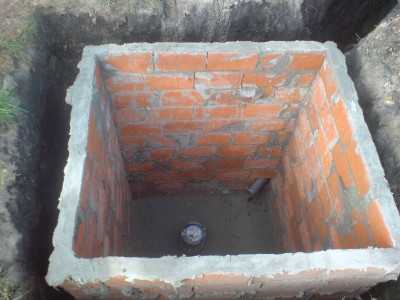

кирпичная кладка.

Обязательным элементом приямка следует считать дренажную трубу для отвода воды из него.

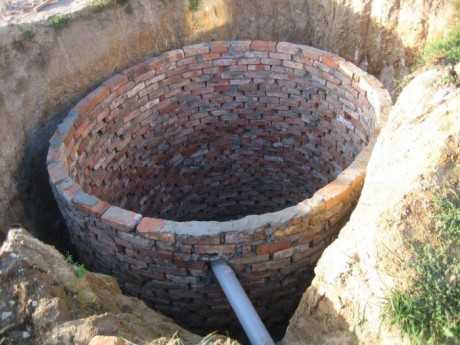

Рис.3. Варианты устройства приямка для скважины

Для устройства облицовки стенок приямка бетоном своими руками необходимо соорудить опалубку и установить арматуру. Для нее можно использовать дорожную сетку с ячейкой 50 х 50 см, которую располагают на расстоянии 12 – 15 см от стенок. Заливку нужно производить поэтапно на высоту порядка 50 см за один раз. Обеспечить протечку бетонного раствора на всю глубину в 2 метра затруднительно. По истечении 3-х дней после заливки слоя можно наращивать опалубку и укладывать очередной слой. По окончании заливки стенок приямка, ей нужно дать выстояться в течение 30 дней, после чего можно снимать опалубку. Одновременно время работы по обустройству скважины своими руками можно продолжать. Допускается установка оборудования: распределительного узла (см. рис.2), гидроаккумулятора, системы полива на садовом участке и прочих приборов управления водоснабжением, которые предусматривает заранее разработанная схема.

Заканчивая обустройство приямка, нужно установить надежную крышку, которая также, чаще всего, изготавливается своими руками из подручных материалов. Утепление крышки обязательно, как и установка надежного замка.

Применение адаптера

Это устройство, позволяющее произвести врезку эксплуатационной трубы непосредственно через стенку обсадной колонны на нужном от поверхности расстоянии.

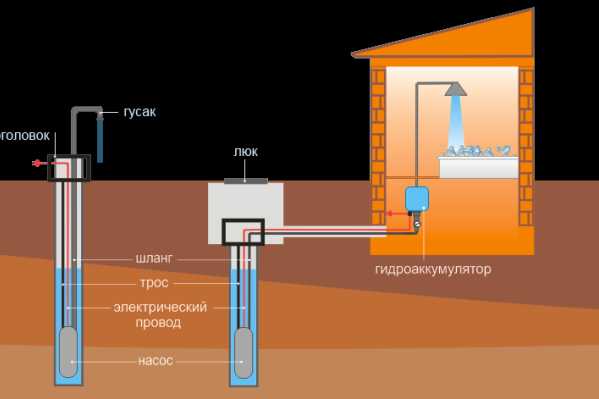

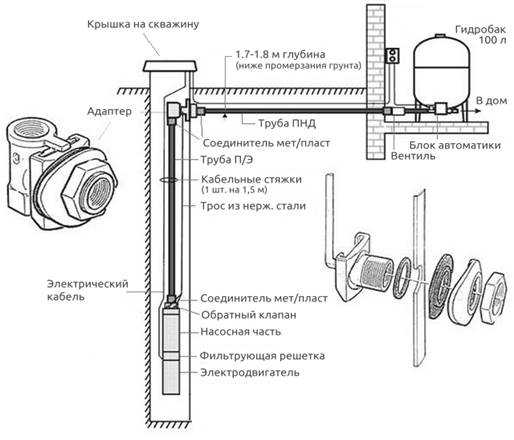

Рис.4. Устройство скважины без кессона с использованием адаптера

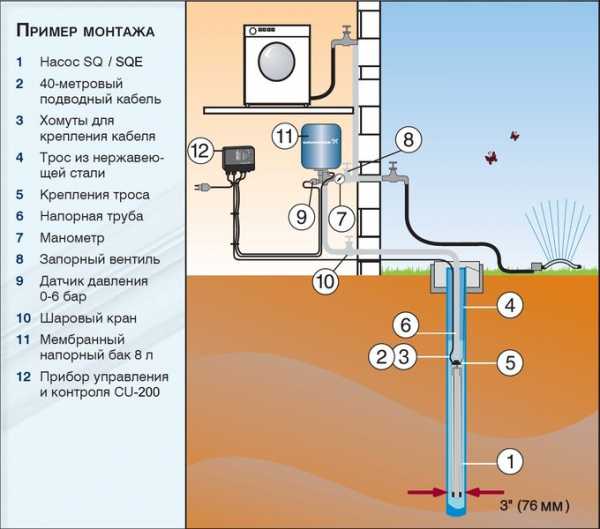

Перед установкой прибора нужно отрыть траншею от скважины к дому на глубину, исключающую замерзание трубы. Для страховки нужно принять меры к утеплению водопровода по наружной части. Это можно сделать своими руками, засыпав трубу после подключения керамзитом фракции порядка 10 – 15 мм, или установив утепляющую пенопластовую рубашку.

Установка неподвижной части устройства производится своими руками на предварительно просверленное отверстие на стенке обсадной трубы. Кромки отверстия нужно тщательно обработать от заусенцев, чтобы обеспечить герметичность соединения.

Установка второй части адаптера производится непосредственно на эксплуатационную трубу по резьбе. Чтобы соединить обе части водозабора, нужно опустить ее внутрь обсадки и попасть в разъем байонетного крепления на неподвижной части. Успешное соединение сопровождается щелчком, подтверждающим правильное и надежное сочленение. Предварительно на эксплуатационной трубе устанавливаются все нужные агрегаты, включая погружной насос, фильтр тонной очистки воды, электрический кабель.

Следует отметить, что установка оголовка на верхнем торце обсадной колонны является обязательной. Как известно, его назначение состоит в изоляции устья скважины от попадания внутрь скважины загрязнений, посторонних предметов и представителей животного мира им подвешивания элементов скважины.

Кабель нужно закрепить к эксплуатационной трубе строительными хомутами на расстоянии порядка 2-х метров между ними. Все работы по установке адаптера технологически просты и могут быть выполнены своими руками.

Особенностью такого способа подключения является то, что размещение гидроаккумулятора возможно только внутри дома, скорее всего, для этого подойдет подвальное помещение. Там же придется устраивать своими руками и распределительный пункт, включая поливочную систему на участке, схема управления водоснабжением может быть вынесено на любую удобную точку внутри здания. Объем гидроаккумулятора при такой системе может быть ограничен его габаритными размерами и определяться возможностью его перемещения в подвальное помещение.

Вместе с тем, отпадает необходимость выполнять значительные земляные работы на участке, с последующим удалением вынутых масс грунта и рекультивационными работами, которые также нужно будет выполнять своими руками.

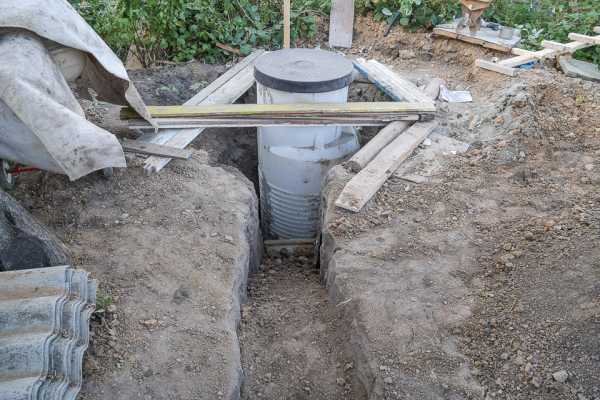

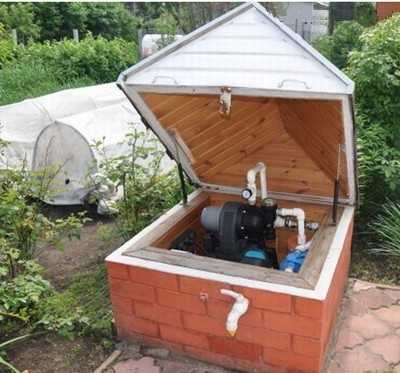

Часто скважины с адаптером выводят поверх грунта и устраивают небольшой утепленный домик. При таком варианте обслуживание водозабора значительно упрощается, а, учитывая небольшой объем, можно установить обогреватель с терморегулятором на диапазон температур примерно +2 — +8^оС.

Рис.5. Утепленный домик для скважины

Заключение

Обустраивая скважину своими руками, нужно продумывать каждый шаг и быть в курсе новинок в деле обеспечения хозяйства качественной водой, это позволит экономить ресурсы и снижать трудозатраты.

Советуем почитать: Скважинный адаптер

Возможно вам также будет интересно почитать:

Пользуясь сайтом oBurenie.ru вы автоматически соглашаетесь с политикой конфиденциальности для использования любых доступных средств коммуникации таких как: комментарии, чат, форма обратной связи и т.д.

oburenie.ru

вода, кессон своими руками, фото как оборудовать и установить гидроаккумулятор

Многие дачники прибегают к установке скважины на личном дачном участке. Это отличная возможность иметь под рукой чистую воду. К тому же это намного упрощает уход за растениями, которые нуждаются в постоянном поливе. Но монтаж такого оборудования может быть затруднительным, нельзя выполнять работы с отсутствием определенных знаний и умений.

Технология обустройства кессона

Стоит отметить, что установка кессона не всегда является обязательным мероприятием. Если на даче имеется отапливаемое помещения, то данный процесс можно опустить. Так можно сохранить время, силы и средства, которые будут затрачены на обустройство котлована и монтаж кессона.

Материал для изготовления кессона может отличаться. Им отлично послужит пластик, металл или железобетонные кольца. При этом важно, чтобы металл был обработан с обеих сторон антикоррозийным покрытием.

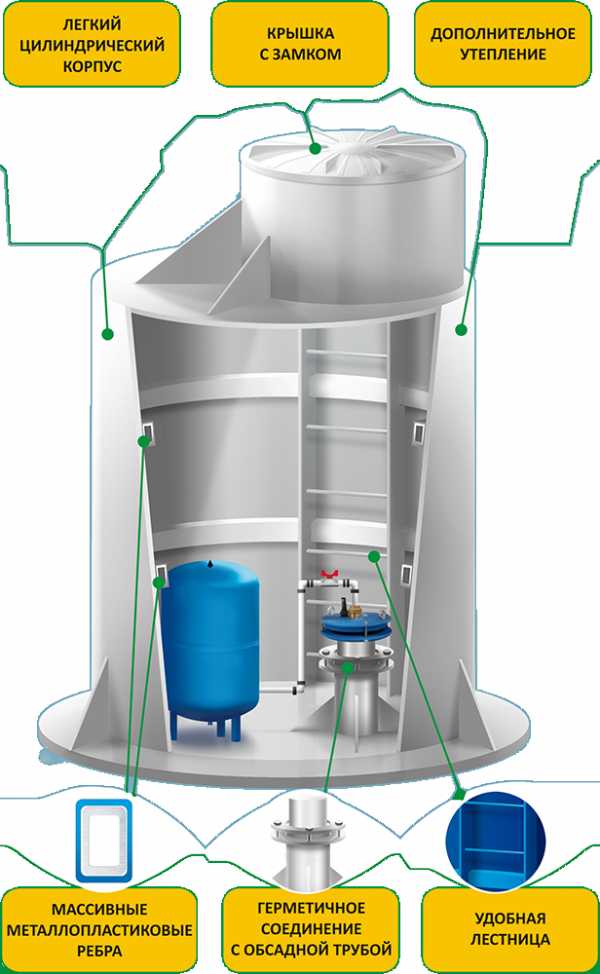

Схема устройства кессона состоит из облегченного корпуса в форме цилиндра, крышки с установленным замком, дополнительной системы обогрева. Также стоит отметить объемные металлопластиковые ребра и герметичную стыковку с обсадной трубой. Для удобства предусмотрена лестница.

Технология монтажа кессона:

Сначала необходимо вырыть котлован. Интервал между стенами прибора и землей должен составлять 30 см. Сам кессон должен выступать над поверхностью минимум на 10 см.
Для защиты от грунтовых вод вокруг обсадной трубы заливают бетон толщиной в 15 см.

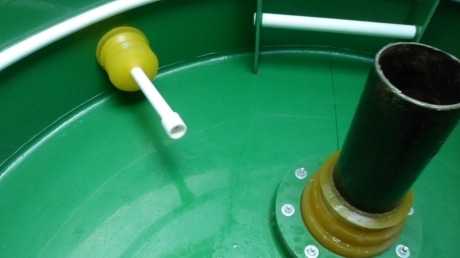

На дне кессона необходимо вырезать отверстие для обсадной трубы. При дальнейшей установке гидроаккумулятора советуется сместить отверстия к одной из стенок.

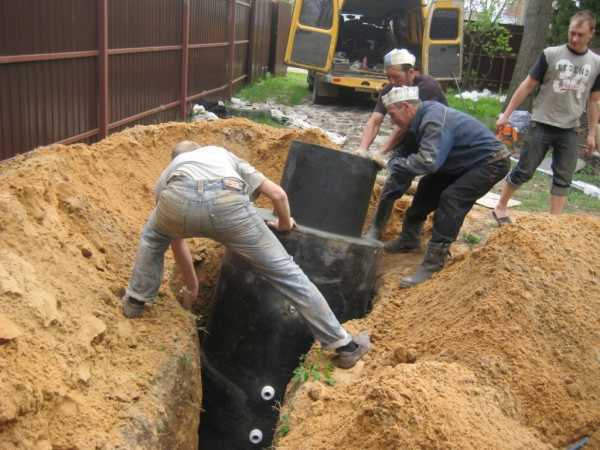

Дальше следует опустить кессон, надевая его на обсадную трубу.
Обсадную трубу следует подрезать. Затем подводят выходные трубы. Важно хорошо загерметизировать места соединения.

При использовании металлического кессона места соединения запаивают. После резервуар засыпают землей. Для лучшей плотности можно сделать бетонную стяжку.

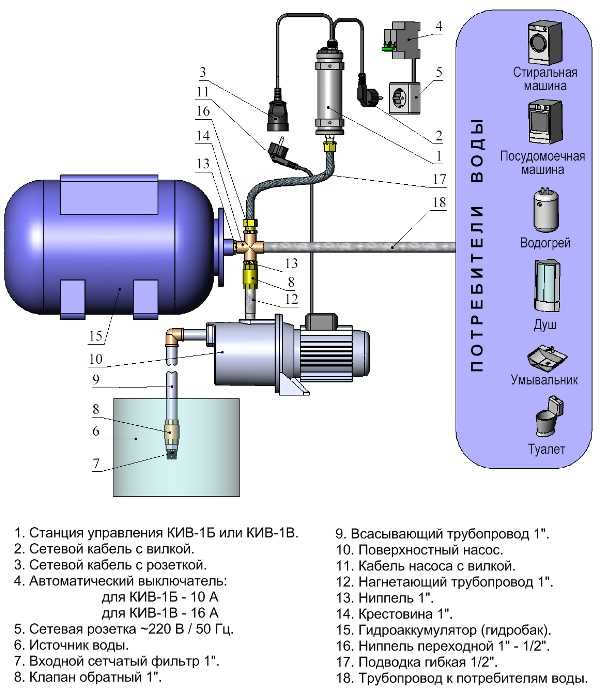

Схемы разводки водоснабжения с насосом или насосной станцией: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/vodosnabzhenie-chastnogo-doma

Как оборудовать скважину для воды своими руками: монтаж насоса

Чтобы обустроить скважину в обязательном порядке монтируют насос. Лучшим вариантом для скважины станет насос погружного типа. Такой выбор обусловлен объемами потребления воды и глубиной емкости.

Процесс установки включает опускание насоса на тросе на глубину. Также опускают кабель, который питает двигатель, и трубу, которая будет подавать воду. Все элементы следует обвязать. Функции троса – фиксация насоса и сцепление с оголовком.

Нюансы установки насоса:

Первая вода из скважины будет достаточно грязной, поэтому следует провести прокачку. Но при этом используют другой насос, не предназначающийся для постоянной работы скважины.
Опускать насос необходимо непосредственно в воду. При этом расстояние от дна до оборудования должно составлять 3 м.
Трос для крепления следует приобретать их нержавеющей стали.

После установки насоса необходимо облагородить скважину. Для этого делают оголовок. Впрочем, он выполняет и другие функции.

Как собрать кессон для скважины своими руками описано в данном материале: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/kesson-dlya-skvazhiny-svoimi-rukami

Как обустроить скважину для воды: установка оголовка

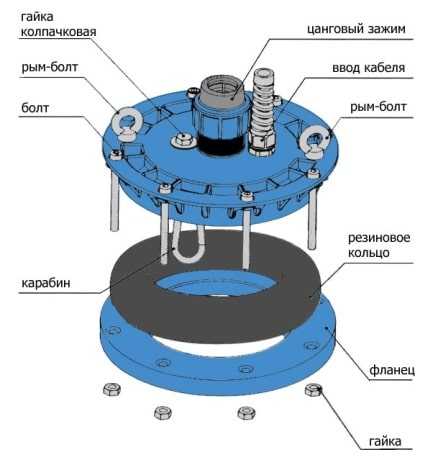

Схема обустройства оголовка включает фланец, карабин, резиновое кольцо, соединительных деталей и защитной крышки. Внешняя сторона включает 2 рым-болта. Один из них смонтирован и во внутренней части.

Благоустройство оголовка:

Обсадную трубу следует обрезать, зачистить и покрыть антикоррозийным покрытием. Через крышку необходимо продеть трубу из пластика и электрический кабель.
Насос крепится к трубе, а трос соединяется с карабином. Резиновое кольцо и фланец надевают на обсадную трубу.
Затем монтируется крышка, которая обеспечивает герметизацию. Резиновое кольцо и фланец должны приподняться до крышки оголовка. Дальше все элементы сжимаются при помощи болтов. На этом оголовок готов.

Оголовок выполняет ряд важных функций. К ним относится защита от талых вод, посторонних предметов, краж, что особо важно на дачном участке.

Пластиковый оголовок способен выдержать вес до 200 кг. А его металлический аналог – до 500 кг.

Не стоит забывать и об эстетической функции. Оголовок делает скважину более привлекательной. Также упрощается погружения насоса, так как для этого используются болты крышки при помощи лебедки.

Правильная установка гидроаккумулятора в кессоне

Чтобы правильно оборудовать гидроаккумулятор, необходимо соблюдать некоторые правила. Для начала нужно понимать само устройство прибора. Он представляет собой накопительный бак.

Принцип работы гидроаккумулятора:

Насос качает воду в бак до полного его заполнения;
Из данной емкости жидкость и поставляется наружу;
Когда воды в приборе останется совсем мало, то опять начнет работу насос.

Минимальный объем гидроаккумулятора составляет 10 л. Правильный выбор во много зависит от потребностей хозяев в воде.

Правильная работа гидроаккумулятора прямо влияет на состояние насоса и качество воды. Лучше всего доверить все работы специалистам, хотя при желании можно осуществить установку своими руками. Более подробно по ссылке: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/nasos-dlya-skvazhiny

Управлять системой подачи воды можно при помощи выключения и включения насоса. Также бак имеет защиту от возможных перепадов электроэнергии. Стоит отметить и датчик «сухого» хода, который работает при понижении уровня воды в колодце.

Обустройство скважины своими руками (видео)

Обустройство скважины – ответственный процесс. Не так просто выполнить работы самостоятельно. Ведь потребуется правильно смонтировать кессон (хотя его установка не является обязательной), установить насос и гидроаккумулятор. Также необходимо сделать оголовок.

Примеры, как обустроить скважину на воду своими руками (фото)

homeli.ru

Скважина без кессона: преимущества и недостатки такого обустройства

Проблема водоснабжения для владельцев частных загородных владений является актуальной в любое время. Вода в доме является важным фактором для комфортного проживания в любой сезон года. Обустройство уже имеющейся на участке скважины стандартным способом с использованием кессона является затратным, что влияет на его установку, так как оборудование не соответствует размерам скважины. Помощью может послужить современная технология, при которой скважина без привычного кессона оборудуется специальным адаптером.

Строение и принцип работы

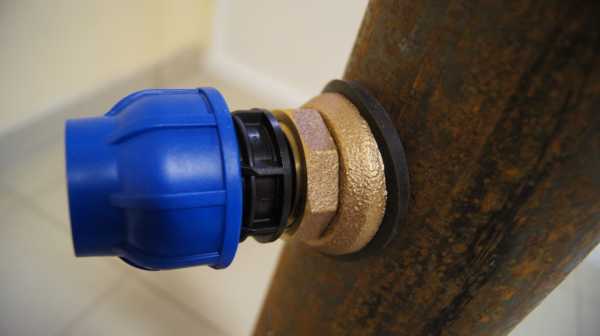

Адаптер для скважины является устройством быстроразъемным с герметическим соединением на основе двух корпусов. Первый корпус фиксируется на горловине источника, образуя термоузел выхода трубопровода, по которому вода поступает в жилище. Второй корпус съемного характера устанавливается на водозаборную колонну, ведущую к глубинной насосной станции. Весь линейный ряд адаптеров на водоснабжение имеет одинаковое строение, а модели отличаются только материалом изготовления. Это могут быть изделия из нержавейки или латуни, бронзы, а также комбинированных сплавов.

При обустройстве стандартного кессона для скважины вода от насосной станции поднимается по трубопроводу вверх. После жидкость продвигается по адаптеру и по отводу трубы направляется внутрь дома и дальше по узлам водопровода.

Подготовительный этап

При обустройстве водоисточника без кессона обкопка трубопровода не проводится. Достаточным считается прокопка ямы выше уровня промерзания почвы и вывод ее до ввода в жилище.

Размеры ямы должны быть выбраны, исходя из удобств расположения в ней оборудования при самостоятельном проведении земляных работ. Но для проведения монтажа края ямы следует расширить на 30 см. Если бы использовался кессон, объем работ по прокопке был бы гораздо выше.

Оснащение скважины

Монтаж адаптера в скважине осуществляется по таким правилам:

В обсадной колонне делается углубление определенного размера. Следует учесть, что местность выбирается с расчетом подключаемого водопровода, который должен пролегать ниже метки промерзания почвы в данной области.
В проделанное отверстие встраивается часть устройства до выступа патрубка с резьбой на внешней стороне скважины. К нему прилегает труба из пластика для водопровода.
Далее подсоединяется к трубе для забора воды вторая часть съемного адаптера, которая в совокупности с насосом и трубопроводом окунается внутрь источника.
Внутри скважины все устройства смыкаются между собой при помощи замка, расположенного на самих конструкциях.
Подводят страховочный трос, расположенный на насосной станции. После, исходящая от насоса проводка, встраивается в оголовок.
Проводится предварительный запуск для проверки рабочего состояния всех подсоединений. Далее источник засыпается почвой.
Чтобы устройство служило долгое время, необходимо провести качественный монтаж. Для этого все допуски на установку адаптера должны соблюдаться в 10 мм.

В период монтажных работ необходимо помнить, что часть адаптера, встроенного в стену расположенной колонны, которая проходит в скважине, заполнит 30 мм скважинного пространства.

Этот фактор требует выбора насоса глубинного типа с учетом его габаритов, которые должны выбираться с меньшими на 40 мм размерами. Глубинный насос извлекается из источника с помощью стальной трубы, на конце которой имеется резьба. Надевая ее на специальное гнездо, можно поднять насос наверх.

Преимущества и недостатки

Адаптер для водоисточника, расположенного на загородном участке, предназначен для защиты от промерзания в нем воды. Устройство служит барьером от попадания талых осадков внутрь скважины. Помимо этого, оно способствует стабильному водоснабжению в помещении в любое время года.

Скважина без кессонного устройства с применением адаптера обладает рядом положительных факторов:

адаптер помогает уменьшить количество работ по прокопке траншей, которые потребовались бы для кессона;
устройство имеет меньшую стоимость, чем кессон;
устройство помогает провести водоснабжение вблизи газолинии или канализационной системы;
возможность использования во все сезоны года;
устройство можно ремонтировать в случае поломки;
обслуживание проводится легче, чем ремонт кессона.

Адаптер можно установить в источник так, что с внешней стороны его совершенно незаметно, а это уберегает его от кражи. Извлечь насос возможно, только используя специального оборудования.

К недостаткам водоисточника с адаптером, не оборудованного кессоном, относят:

трудоемкость процесса установки при двухтрубном строении водоисточника;
невозможность проконтролировать попадание грунтовых вод в скважинную шахту, если произведено неправильное подсоединение элементов;
невозможность полноценного ремонта насоса;
выбор насосной станции минимальной производительности при использовании адаптера.

Отсутствие кессона и ряда земельных работ по его установке позволит существенно сэкономить финансы семьи. Кроме этого работа по установке адаптера на скважину может проводиться собственноручно.

delovvode.ru

конструкция и внутреннее обустройство колодца

Пробурить скважину — лишь полдела в вопросе водоснабжения частного дома. Необходимо обустроить её, приобрести, установить и подключить технологическое оборудование. Не самый дорогостоящий, но от этого не менее важный этап работ — строительство и оборудование кессона для скважины.

Чтобы понимать, как обустроить колодец для скважины, нам нужно знать, какие задачи он призван выполнять:

Не допустить попадания внутрь обсадной трубы талых вод, пыли и иных загрязнений.

Уберечь трубопроводы и оборудование от замерзания.

Служить для размещения трубопроводов, запорной арматуры и при необходимости гидроаккумулятора с управляющими устройствами.

Защитное сооружение над устьем скважины может быть выполнено в одном из следующих вариантов:

Расположить скважину в пределах основного строения, тогда она окажется в техническом помещении цокольного этажа. Решение рациональное и удобное для обслуживания, но требует бурения скважины до возведения дома и тщательного планирования работ.

Возвести над скважиной павильон, который может быть совмещён с хозяйственным строением. Однако для холодного климата сложно обеспечить достаточное утепление надземного строения. Возможно, дополнительно придётся предусмотреть отопление, что нерационально.

Обойтись без защитного сооружения, установив скважинный адаптер. Дёшево, но крайне неудобно, могут возникнуть проблемы с обслуживанием.

Наиболее распространённое в отечественных условиях техническое решение — обустройство скважины с кессоном (колодцем), полностью заглубленным ниже уровня грунта. Преимущества этого варианта перед наружным павильоном: кессон не занимает места над поверхностью земли и его нижняя часть находится в зоне положительных температур непромёрзшего грунта, что позволяет сэкономить на обогреве.

Как правильно сделать колодец для скважины, чтобы впоследствии не возникало проблем в обслуживании водозаборного сооружения частного дома? Для этого подземное защитное сооружение должно соответствовать следующим требованиям:

Исключать проникновение талых вод внутрь сооружения. Поверхностные микроорганизмы, попав в обсадную трубу, могут испортить воду, восстановить её качество будет сложно и дорого. Кессон необходимо тщательно гидроизолировать, однако абсолютно герметичным он быть не должен: необходимо обеспечить ограниченный приток воздуха внутрь через щели в люке или специальные приточно-вытяжные трубы.

Внутри кессона должна сохраняться положительная температура даже в самые сильные морозы.

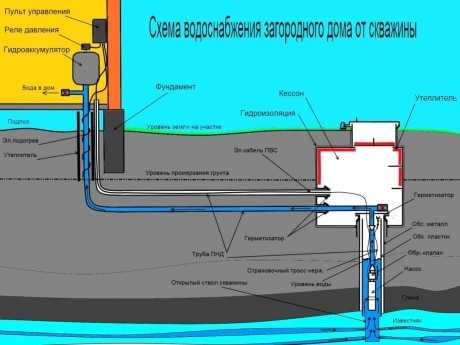

Оптимальная схема устройства индивидуального водоснабжения частного дома. Обратите внимание на утепление кессона

Внутренние габариты должны позволять свободно проводить обслуживание трубопроводов и оборудования. Много копий сломано по поводу того, где размещать основное оборудование: гидроаккумулятор с автоматикой либо насосную станцию. На основе многолетнего опыта мы настоятельно рекомендуем располагать перечисленные устройства в доме, в тёплом, сухом и относительно просторном техническом помещении. Как бы тщательно ни было выполнено обустройство кессона скважины под воду, повышенная влажность и невысокие температуры наносят оборудованию для водоснабжения урон, хоть оно и предназначено для эксплуатации в подобных условиях. Страдают электрические контакты, при нарушении лакокрасочного покрытия активно корродируют стальные элементы. К тому же при необходимости обслуживания человеку лезть в колодец и работать с инструментами в узком колодце не очень-то удобно.

Обустройство скважинного кессона. Гидроаккумулятор установлен в доме. Слева — обсадная труба со специальным оголовком, водопроводная магистраль в жилой дом. Справа — выводы для системы автополива и хозпомещений. Дополнительный электрический ввод может быть использован для подогрева колодца, если такая необходимость возникнет

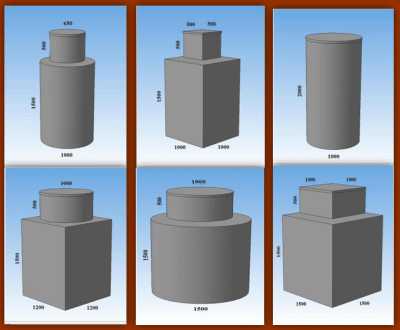

Исходя из практики, можно порекомендовать следующие минимальные внутренние габариты защитного сооружения для скважины:

При размещении основного оборудование вне кессона — 0,8 х 0,8 м.

При размещении основного оборудования внутри — 1 х 1,3 м при условии, что используется стандартный бак-накопитель ёмкостью до 200 л. Чем больше будет колодец, тем легче обслуживать оборудование.

Габариты кессона должны позволять производить в нём монтажные и сервисные работы

Существуют различные конструкции кессонов, сооружение может быть целиком построено на строительной площадке либо можно установить готовый блок. Подробнее:

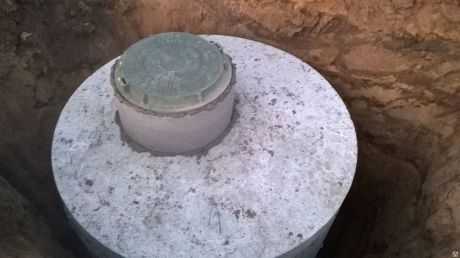

Колодец для скважины из бетонных колец ↑

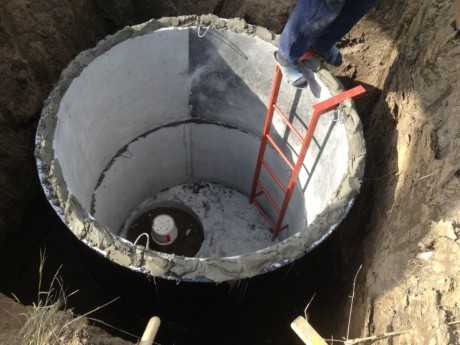

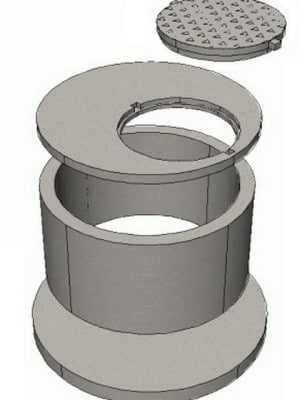

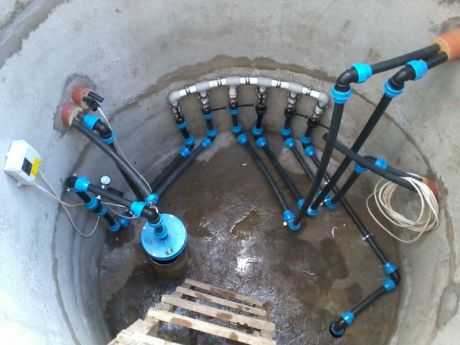

Обустройство скважины с кессоном из бетонных колец — наиболее распространённое решение для частного дома. Заводские кольца диаметром 1-1,5 метра стоят относительно недорого, при определённой сноровке их можно установить без крана, с помощью ручной тали. Днище, как правило, выполняют монолитным, кольца устанавливают на раствор. Швы между элементами тщательно зачеканивают цементно-песчаным раствором с высоким содержанием цемента (1:2-1:3), желательно с гидрофобизирующими добавками. Крышку колодца стоит немного заглубить, а горловину до люка нарастить типовым элементом либо выложить из бетонной плитки, хорошо обожжённого керамического кирпича.

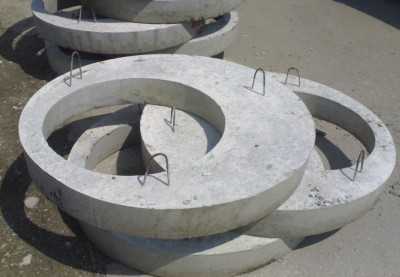

Горловину бетонного колодца от крышки до люка можно нарастить типовым кольцом малого диаметра

Или выложить полнотелым кирпичом

Полимерные люки в зависимости от модели выдерживают нагрузку в 0,8-5 т, стоят дешевле чугунных, при этом не ржавеют и выглядят эстетичнее. Люк не должен располагаться во впадине рельефа либо на пути дождевых или талых вод, чтобы через щели в кессон не затекала вода.

Гидроизоляцию лучше выполнить снаружи, можно использовать рулонные битумно-полимерные материалы либо цементно-полимерные смеси. Проще гидроизолировать колодец под скважину своими руками цементным составом, стоит он дешевле, к тому же подобные смеси допускается наносить как снаружи, так и изнутри подземного бетонного сооружения. Это имеет значение, если кольца устанавливали вручную, методом последовательного вкапывания.

Чтобы колодец под скважину не промёрз, его необходимо утеплить в зависимости от климатических условий. На бетонную крышку и под люк можно положить листы пенополистирола, а круглые кольца и горловину обмотать вспененным полиэтиленом. При холодных зимах нужно утеплить пространство под люком. Утепление колодца можно сделать и изнутри, если позволяет место. Следует применять не гниющие, не впитывающие влагу материалы.

Монолитный и кирпичный кессон ↑

Заметно дешевле по материалам, однако ощутимо трудозатратнее обустройство кессона для скважины своими руками на стройплощадке из монолитного железобетона либо кирпича. Также можно использовать мелкоразмерные бетонные блоки. При возведении монолитного сооружения немало времени придётся уделить сооружению стального армирующего каркаса (шаг арматуры диаметров 8-10 мм — 10-20 см) и установке опалубки. Зато, если залить бетон сразу на весь объём стен, в них не окажется швов, которые в колодцах из колец являются потенциальными местами протечек. Добавив в строительную смесь гидрофобизирующие добавки и хорошо её уплотнив, можно получить водонепроницаемый бетон, не нуждающийся в дополнительной изоляции от влаги.

Кладка из кирпича или блоков не получится идеально ровной. Чтобы наклеить на неё рулонную битумную гидроизоляцию, поверхность придётся оштукатурить. Чтобы не связываться со штукатуркой и её просушкой, кладку можно покрыть снаружи цементно-полимерным гидроизоляционным составом, предварительно тщательно заполнив швы. Керамический кирпич должен быть только полнотелым и хорошо обожжённым.

Рациональнее придать кирпичному колодцу цилиндрическую форму: меньше расход кирпича, выше прочность

Полимерные и стальные кессоны ↑

В последние годы появилась возможность приобрести готовый модульный кессон для скважины, изготовленный из армированных полимеров. Как правило, он имеет все необходимые технологические отверстия, оборудован люком, многие модели утеплены.

Выбор полимерных кессонов для скважин по габаритам довольно широк

Нельзя назвать подобные изделия дешёвыми, однако работы по их монтажу относительно просты и занимают минимум времени. Нужно лишь отрыть котлован необходимых размеров, устроить песчаную подушку, установить (реально сделать это вручную) сооружение на место и произвести обратную засыпку. При правильной установке полимерный модуль обладает наилучшими гидроизоляционными свойствами по отношению к другим типам подобных сооружений. Это значимое преимущество при строительстве в условиях высокого уровня грунтовых вод.

Ввод всех технологических коммуникаций заводских кессонов происходит в готовые отверстия через герметичные манжеты. Это надёжно, быстро, удобно

Стальные кессоны для скважин прочнее полимерных, но стоят дороже, к тому же нуждаются в защите от коррозии и утеплении.

Оборудование кессона для скважины своими руками — отдельная и большая тема, на нашем сайте можно найти подробные материалы об этом. Ограничимся лишь несколькими советами, которые могут оказаться полезными:

Не стоит размещать колодец ровно по центру скважины, сместите его, тогда центральная часть днища окажется свободной, что облегчит работы по установке и обслуживанию.

Не обрезайте обсадную трубу слишком низко, пусть лучше она возвышается над дном сооружения на 20 и более сантиметров. Если через люк проникнет вода, она не затечёт в скважину. Не торопитесь укорачивать трубу, сначала семь раз отмерьте.

На обсадной трубе обязательно установите специальный оголовок, он воспрепятствует проникновению внутрь загрязнений, предотвратит перетирание труб и кабеля, позволит надёжно подвесить погружной насос. Устройство можно приобрести в готовом виде либо собрать самостоятельно.

Устройство оголовка для обсадной трубы скважины. Цанговый зажим надёжно фиксирует подающую водопроводную трубу, карабин предназначен для подвески насоса

Внутри сооружения не помешает разместить компактную лесенку для спуска. При возведении бетонного или монолитного колодца несложно вмонтировать в стенки стальные скобы.

Не поленитесь установить лесенку для спуска ещё во время монтажа стенок колодца. Обратите внимание, что днище этого сооружения изготовлено из уложенной в основание типовой крышки колодца. Она довольно дорогая, зато прочная, остаётся только забетонировать отверстие под люк

В холодном климате желательно предусмотреть возможность подогрева колодца. Греющий электрический кабель с термодатчиком, предназначенный для предотвращения замерзания ливневых стоков, отлично подойдёт и для скважины.

Устанавливайте люк на место только тогда, когда точно будете знать отметку поверхности газона или дорожки, на котором он размещается.

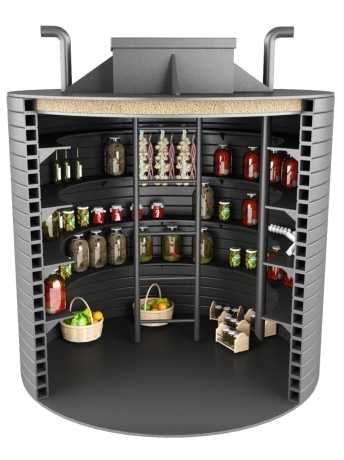

Если у вас в доме нет отдельного погреба или холодного подвала, для домашних припасов можно использовать кессон скважины при наличии в нём свободного места.

При использовании скважинного колодца в качестве хранилища для овощей и закаток необходимо соблюдать гигиенические требования, загрязнения не должны попасть в скважину, состояние продуктов следует просматривать, испорченные удалять. Потребуется дополнительная вентиляция

Монолитная железобетонная конструкция ↑

На видео показано обустройство скважины с кессоном: от котлована до установки гидроаккумулятора и запуска оборудования

Стальная конструкция ↑

«Домашнему мастеру» из материалов статьи должно быть понятно, как сделать колодец для скважины самостоятельно. Но, если вы не обладаете строительными навыками, не готовы посвятить этим работам достаточное количество своего времени, рекомендуем доверить обустройство скважины с кессоном ответственным профессионалам.

aqua-guru.ru

Обустройство скважины своими руками — инструкции!

На территории загородного участка все чаще можно увидеть локальные источники питьевой воды – скважины. Даже если для их бурения вам пришлось привлечь специалистов, то для обустройства скважин можно обойтись по максимуму собственными усилиями.

Обустройство скважины своими руками

Содержание пошаговой инструкции:

Что необходимо для обустройства скважины

Обустройство скважины представляет оборудование ее всем необходимым, что позволит производить эксплуатацию этого источника воды.

Полностью готовая скважина, кроме обсадной трубы, защищающей пробуренную шахту от обваливания и деформации, состоит из ряда элементов.

Обустройство скважины

Кессон – емкость, окружающая и защищающая оголовок скважины и необходимое оборудование от действия грунтовых вод, давления грунта и перепадов температур.
Водоподъемное оборудование – насос погружного типа.
Оголовок скважины – крышка для герметизации скважины и подвешивания насоса.
Гидроаккумулятор – накопительная напорная емкость, благодаря которой равномерно распределяется нагрузка на насос. Такой резервуар помогает поддерживать в системе водозабора необходимое давление.
Система управления двигателем насоса, регулирующая подачу воды и защищающая двигатель от работы в «сухом» режиме и скачков подачи электроэнергии и др.

Остановимся на описании каждого элемента, включая процесс установки, более подробно.

Кессон и его установка

Кессоны

Отметим сразу, что кессон монтируется не во всех случаях. Если поблизости есть отапливаемое помещение, в котором можно поместить все оборудование, то от установки этой емкости можно отказаться. Это позволит сэкономить средства и время, затраченные на рытье котлована и монтаж кессона.

Схема устройства кессона

Но чаще всего установка защитной емкости для скважины является обязательным мероприятием.

Для начала нужно приобрести сам кессон, который может быть округлого или прямоугольного сечения и изготовлен из различных материалов.

Пластиковый кессон очень удобен для самостоятельного монтажа благодаря небольшому весу. К плюсам относится долговечность, герметичность и неплохие теплоизолирующие свойства. Но в связи с небольшой массой кессон под действием грунтовых вод может всплыть. С этим помогает бороться бетон: на дне котлована сооружают бетонное основание, к которому крепится резервуар. В продаже есть готовые емкости, а можно сделать их из пластиковой трубы большого диаметра самостоятельно.
Пластиковый кессон
Очень популярны кессоны металлические. Их можно изготовить из листов стали толщиной в 0,4 см. Листы нужно будет сварить друг с другом.
Металлический кессон
Обратите внимание! После сварки обязательно обработайте полученный короб изнутри и снаружи антикоррозийной жидкостью.
Ранее кессон делали в основном из железобетонных колец. Но обустройство его из этого материала было делом хлопотным и требующим участия грузоподъемной техники. Кроме того, столбы кессона склоны проваливаться и деформироваться под собственным весом. Зато такой резервуар долговечный.

Какой бы вы ни выбрали кессон, принцип монтажа его одинаков. Так как в последнее время все чаще применяют пластиковые емкости, опишем монтаж именно их.

Монтаж кессона

Шаг 1. Для любого кессона в первую очередь роют котлован, от стенок которого до емкости должно быть порядка 0,3 м. Глубина ямы должна быть такой, чтобы горловина установленного кессона возвышалась над поверхностью земли минимум на 10 см. Это защитит резервуар от попадания в него талых вод.

Котлован для кессона

Шаг 2. Если хотя бы в некоторые сезоны грунтовые воды поднимаются высоко, то они могут вытолкнуть емкость. Поэтому вокруг обсадной трубы скважины заливают на дно котлована ровное бетонное основание толщиной в 15 см.

Шаг 3. В дне кессона вырезают отверстие для входа обсадной трубы скважины. Если в резервуаре планируется разместить оборудование, включая гидроаккумулятор, то отверстие для скважины лучше сместить к одной из стенок емкости. Подготавливают отверстия для выходной трубы.

Шаг 4. Отпускают кессон на дно, следя за тем, чтобы отверстие в емкости было нанизано на обсадную трубу. Для этого можно над котлованом положить брусья, а на них установить резервуар. Постепенно раздвигая опоры, медленно отпускают емкость, совмещая ее с трубой.

Отпускают кессон на дно

Шаг 5. Ровно устанавливают кессон в котловане по монтажному уровню.

Шаг 6. Обсадную трубу подрезают, подводят в емкость выходные трубы. Места соединения емкости со всем трубами герметизируют специальными оголовками.

Электрические кабели, прокладка от здания к кессону

Обратите внимание! Если устанавливают металлический резервуар, то все места соединения входящих и выходящий труб с резервуаром сваривают.

Шаг 7. Производят обратную засыпку резервуара. В плотном грунте для предотвращения деформации емкости вокруг кессона можно залить бетонную стяжку.

Обратная засыпка кессона

Утепляем горловину, и подводим внешнюю трубу полива

Установка кессона закончена. Теперь можно монтировать в него и скважину необходимое оборудование.

Оборудование в кессоне

Монтаж насосного оборудования

Если без кессона скважина сможет давать воду, то без насоса не обойтись никак. Для скважин применяют в основном насосы погружного типа. Их выбор зависит от водопотребления, глубины водоносного горизонта.

Насос для скважины

Установка насоса представляет собой отпускание его на тросе в толщу воды. Одновременно отпускают кабель, питающий двигатель и водоподающую трубу. Трос удерживает насос и цепляется к оголовку.

Самостоятельная установка

Монтаж насоса на словах выглядит просто, но лучше весь процесс предоставить профессионалам, так как оборудование не из дешевых. Для контроля рабочих или в качестве инструкции для самостоятельной установки водоподъемного оборудования ниже дается перечень нюансов, которые важно учесть.

Монтаж скважинного насоса.

Так как первая вода в скважине грязная, необходимо проводить ее прокачку. Но для этого не рекомендуется применять насос, который вы приобрели для работы скважины. Лучше приобрести несколько более простых и дешевых насосов. Дорогостоящее оборудование рекомендуется отпускать после раскачки скважины
Как ясно из названия, погружной насос должен быть полностью в воде, но при этом до дна скважины должно быть не менее метра. Это уменьшит вероятность заиливания насоса.
Крепежный трос должен быть из нержавеющей стали или защищен водонепроницаемым покрытием.

После того как установлен насос, скважину закрывают оголовком, к которому крепится трос насоса.

Установка погружного насоса в скважину

Гидроаккумулятор и система управления

Гидроаккумулятор

На следующем этапе после монтажа насосного оборудования в кессоне или в помещении устанавливают накопительную емкость. Гидроаккумулятор представляет собой напорный бак, работающий по следующему принципу:

насосом в емкость нагнетает вода до заполнения;
из бака вода поступает потребителю;
как только уровень воды в гидроаккумуляторе достигнет критической точки, насос снова включается.
Схема гидроаккумулятора

Объем резервуара может достигать 1 м3, минимальная емкость – 10 литров. Все зависит от количества воды, расходуемого потребителем.

Установка системы управления, регулирующей работу насосного оборудования, производится в конце обустройства скважины.

Схема подключения гидроаккумулятора

Система управления в автоматическом режиме регулирует включение-выключение насоса. Она также снабжена защитными механизмами от перепадов подачи электроэнергии и резкого падения уровня воды в скважине. Последнее устройство называют датчиком «сухого» хода, который спасает двигатель от работы в холостом режиме и, соответственно, от перегрева. Автоматика также регулирует давление в системе.

Схема подключения гидроаккумулятора

От правильной работы автоматической системы зависит состояние насосного оборудования и качество подачи воды потребителю, поэтому если вы хоть немного сомневаетесь в том, что можете установить и настроить оборудование, то пригласите профессионалов. В идеале, пусконаладочные и установочные работы должны производить сотрудники фирмы, у которой вы приобрели оборудование.

Видео – Выбор и установка насоса

svoimi-rykami.ru

установка готовой и самодельной конструкции

Кессон, мини-кессон, адаптер нужны только для круглогодичной эксплуатации скважины на воду. Обустройство скважины с кессоном своими руками или при помощи специалистов, с готовой или самодельной конструкцией принципиально мало чем отличается. Есть общие требования к котловану, гидроизоляции, утеплению, монтажу.

Котлован ↑

В любом случае нужен котлован 2-метровой глубины или чуть глубже (для бетонного нужна подушка). Его копают вокруг обсадной трубы скважины. Размер котлована должен быть больше, чем будущий кессон на 20–25 см по каждой стороне, если работы проводят с использованием техники (чтобы не приходилось с усилием устанавливать конструкцию и не осложнялся монтаж труб). Зазор между кессоном и стенками котлована засыпают грунтом. В случае самостоятельной установки кессона или его строительства своими руками котлован делают еще шире ради удобства.

На дне котлована устраивают подушку из песка и щебня. Ее затем заливают бетоном с предварительным двойным армированием. Армирующую сетку собирают при помощи вязальной проволоки. Шаг — 20 см. Кессон устанавливают на бетонную плиту.

Обсадную трубу заглубляют (попросту обрезают).

Гидроизоляция ↑

Обустраивая скважину с кессоном, необходимо позаботиться о гидроизоляции конструкции. Пластиковые не подвержены коррозии. Металлические в большинстве случаев продают уже обработанными. Кессоны, сделанные своими руками, изолируют до установки — наружные стенки обрабатывают битумной мастикой. В случае приобретения необработанной конструкции схема та же — наносят мастику на внешние стенки (иногда и на внутренние).

Днище и кольцо с гидроизоляцией

Слой гидроизоляции должен быть равномерным и непрерывным, без наслоений и подтеков. Согласно строительным правилам и нормам, заглубленные конструкции нужно обрабатывать в несколько слоев. Каждому слою дать просохнуть. Битумную мастику можно заменить на другой материал (цементная гидроизоляция), но работать необходимо, четко соблюдая инструкцию, приложенную к продукту.

Утепление ↑

Утеплять кессон нужно изнутри. Соблазн обклеить его поверху утеплителем велик, но специалисты утверждают, что в таком случае сцепка с грунтом недостаточна, и за неподвижность конструкции трудно поручиться, а неподвижность эта необходима, поскольку соединения герметичны, и ползающий кессон тащит за собой обсадную трубу. Утепляют различными материалами вплоть до распыляемых — чаще в ход идут пенопласт, ППУ,экструдированныйпенополистирол.

Кессон, утепленный изнутри

Распространенный, проверенный десятилетиями, вариант — металлический кессон. Он представляет собой герметичную конструкцию из стальных листов с предусмотренными в ней отверстиями для обсадной трубы и вывода коммуникаций (если отверстий нет, их придется сделать — чаще их нет, поскольку диаметр обсадной трубы и расположение входов различны). Форма кессона традиционно прямоугольная или цилиндрическая.

Готовые кессоны

Более современный вариант — кессон из прочного пластика. Кроме сырья, у него есть еще несколько серьезных отличий от железного старшего брата — вес, устройство герметичных соединений. Легкую конструкцию проще монтировать, а соединения посредством силиконовых муфт более практичные.

Пластиковая конструкция

Размер крышки любого готового кессона — минимум 70 см (для свободного прохода вовнутрь с целью обслуживания оборудования или с другой целью).

Видео: монтаж кессона ↑

Установка своими руками выглядит так:

Трубу искренне жаль. Довольно рискованное мероприятие. Котлован слишком узкий. Как будут монтировать коммуникации, остается непонятным.

Установка оборудования внутри металлической конструкции ↑

Важно! Все соединения необходимо тщательно герметизировать. Используют ФУМ-ленту, паклю. Соединения уплотняют.

Монтаж пластиковой конструкции ↑

Пластиковый кессон хорош со всех сторон, кроме одной — он дорог. В два, а то и в три раза дороже металлического. Правда, он не требует гидроизоляции, антикоррозийной обработки, но это копейки.

Обустройство скважины с кессоном при высоком уровне грунтовых вод ↑

Это почти акробатический номер: устроить основание в воде невозможно, поэтому кессон устанавливают на бетонное днище, крепят, затем опускают в котлован при помощи подъемной техники. Выполнять такое своими руками настоятельно не рекомендуем: обсадную трубу заранее не обрезают (чтобы ее не затопило), а насадить на целую не только кессон, но и бетонное днище очень и очень непросто.

Обустройство скважины с кессоном реально выполнить полностью своими руками, не покупая готовую конструкцию. Для строительства кессона используют:

металлические листы,
колодезные кольца с замком,
кирпич или камень,
бетон.

Обустройство скважины с кессоном из колодезных колец ↑

Обратите внимание! Не требуется подготовка основания, поскольку бетонное днище и есть основание.

Способ простой, но требует значительных физических усилий нескольких человек (специалисты применяют подъемную технику) в виду веса колодезных колец. Понадобятся:

днище,
колодезные кольца,
крышка,
люк.

В днище делают отверстие для обсадной трубы (не самая легкая операция). В кольцах также устраивают отверстия для водопроводной трубы, вентиляции, электрокабеля, поливочного крана (при необходимости).

Сначала опускают днище, затем кольца, потом крышку. Внутреннее пространство тщательно обрабатывают — устраняют щели, добиваясь полной герметичности. Насос устанавливают уже в готовом кессоне, монтируют все коммуникации, затем ставят люк.

Кессон из колодезных колец, сделанный своими руками

Фото: детали кессона для скважины из колодезных колец

Днище

Кольцо с днищем

Крышка с отверстием для люка

Бетонные кольца без замка

Кольца с замком

Схема сборки

Обустройство скважины с кирпичным кессоном ↑

Общие требования одинаковы — котлован, основание. Основание изолируют (окрасочные, оклеечные материалы). Далее делают кирпичную кладку. Работа кропотливая — потребуются качественный раствор и хорошая гидроизоляция (штукатурная), щели недопустимы, но в части физических усилий строительство кирпичной конструкции гораздо проще.

В интернете часто встречаются публикации о ненадежности кирпичных кессонов (как много кирпичей, как много щелей и так далее), однако рядом с этими публикациями есть и другие — из кирпича делают колодцы и даже септики, а в них протечка недопустима.

Кирпичный кессон

Конструкция, однозначно, будет служить дольше, чем сама скважина. Трудность — крышка с люком. Используют доски, но они недолговечны, хотя и дешевы.

Бетонная конструкция ↑

Еще один не самый сложный вариант, не требующий опускания в котлован тяжелой конструкции, — монолитный кессон.

Подготовив основание, приступают к стенам. В целях предотвращения осыпания стенок котлована, их закрывают плотным геотекстилем или мембраной (гидроизоляционной).

Устраивают двойное армирование. Строят опалубку (несъемная не годится, поскольку необходима наружная гидроизоляция), монтируют в нее гильзы для вывода труб, заливают бетоном с трамбовкой (используют вибратор). Опалубку снимают через 3–7 дней.

С крышкой здесь тоже проблемы — опалубку приходится устанавливать на опорных досках, и опалубка эта сложная, так как нужно отверстие для люка. Люк обычно монтируют стандартный покупной.

Металлическая конструкция ↑

Своими руками в основном делают прямоугольные металлические конструкции.

Способ хлопотный, нужны сварочные работы (и уверенность в их качестве — не забываем о герметичности). Насколько это экономично, сказать трудно — металлопрокат стоит денег. Конечно, не как готовая конструкция, но тем не менее. Но если листы уже есть, есть и смысл возиться со сваркой.

Одна из серьезных трудностей при обустройстве своими руками скважины с самодельным кессоном — высокий уровень верховодки. Если котлован недостаточно глубокий, кессон установлен выше, зимой грунт промерзает и выдавливает конструкцию, не заглубленную должным образом. Кессону ничего не будет (его банально выпрет наружу), а вот обсадную трубу как минимум перекосит, а скорее всего она треснет.

Верховодка относится к надмерзлотным сезоннопромерзающим водам, отличающимся непостоянством и скверным характером. Жидкость, располагающаяся в порах грунта, замерзает неодинаково. Верховодка подвержена техногенному загрязнению, состав может быть разным (растворы различной концентрации), а температура замерзания — ниже, чем у чистой воды. К тому жеразмер пор также разный — сначала замерзает вода в крупных, а потом уже в капиллярах. Глубина сезонного промерзания разнится даже в пределах одного населенного пункта.

Бывает, обнаружить верховодку легко: гражданин копает котлован, добирается до глубины 60-70 см, откуда не возьмись в яму начинает поступать вода, и возможность дальнейших раскопок благополучно закрывается. Это тяжелый явный случай, но есть менее заметные, но более коварные проявления. Особенно коварны они жарким летом — воды пересыхают в жару (верховодке свойственны резкие колебания), набирают силу осенью в период дождей и благополучно замерзают зимой. Уже установленный кессон так же благополучно «всплывает», вытягивая за собой обсадную трубу.

Специалисты подобные каверзы обнаруживают в процессе геологических исследований еще до начала бурения скважины. Готовые конструкции изготавливают с учетом поведения грунта — 2-метровыми, их погружают ниже точки промерзания.

Любители все делать своими руками встречают препятствия с открытым забралом, некоторое время машут лопатой (в первом тяжелом случае) и бегают с ведрами, а потом обращаются все к тем же специалистам. Если незамеченная летом верховодка выпирает кессон, не заглубленный ниже точки промерзания грунта, свои руки без копания и ведер сразу тянутся к телефону. Может, не стоит испытывать судьбу? Если загубите обсадную, ремонт или бурение новой скважины обойдутся точно дороже, чем любые услуги по ее обустройству с кессоном.

strmnt.com

РубрикаДом
