Строим крышу своего дома самостоятельно

Добавил(а): Оксана 6 июня

Строительство крыши – важнейшая часть при постройке дома. Именно она будет отвечать за защиту жилья от атмосферных осадков. Поэтому необходимо максимально правильно сконструировать форму крыши.

Крыша состоит из деревянных или металлических балок, образующих несущую конструкцию крыши. Стропила и фермы – это специальные элементы, которые выполнены под наклоном и в свою очередь являются несущими. Кровля осуществляется с помощью водонепроницаемого покрытия и деревянной обрешетки. Для максимальной безопасности дома несущая часть крыши должна быть максимально крепкой и устойчивой, а покрытие должно быть выполнено из легких материалов с водонепроницаемым свойством, например, изопласта. Крыши могут быть с чердаком или без него. Чердачные крыши защищают помещения исключительно от атмосферных осадков, а за теплоизоляцию дома отвечает специальное чердачное перекрытие.

Основные типы формы крыши

Существует несколько типов форм крыш: односкатная, двускатная, вальмовая, полувальмовая.

Несомненно, самая простая форма крыши — односкатная. Такая крыша чаще всего применяется и для постройки хозяйственных помещений или пристроек.

Для жилых домов с прямоугольной формой в большинстве случаев используют двускатную крышу. Такая форма крыши состоит из двух плоскостей, которые находятся под наклоном по отношению друг к другу. При этом эти плоскости скрепляются специальным коньком.

Дома, имеющие квадратную форму, имеют вальмовые крыши (шатровые). Именно эта форма имеет четыре наклонные плоскости. Стропильная система шатровых крыш имеет относительно короткие балки. Места пересечения наклонных плоскостей называются ребрами, треугольные участки – вальмами.

Для применения чердачного помещения под хозяйственные нужды или жилье применяют мансардные типы крыш с возможностью установки мансардных окон. Угол уклона крыш может варьироваться от 13 до 50 градусов. Зачастую угол зависит от погодных условий типичных для местности здания. В местах с высоким уровнем осадков склон делают крутым.

Стропила

Стропила являются несущими элементами крыши. Они имеют задачу поддержки обрешетки и снятия с нее нагрузки, возникающей из-за веса кровли, снега или действия ветра. Существует 2 типа стропил: наслонные и висячие.

Наслонные стропила используются в домах с опорными стенами. Такой тип стропил наиболее прост, несмотря на необходимость наличия внутренних стен или перегородок. Они состоят из двух не соединенных между собой стропильных ног. Одна часть ноги опирается на опорную стену, а вторая – на прогон, который поддерживается стойкой. Опорой для стоек являются внутренние стены. Если стропила больше чем 4 метра, то под них необходимо устанавливать подкосы, которые снимут чрезмерную нагрузку на стропила. Для установки наслонных стропил необходимо не менее 2х неподвижных мест опоры концов стропильных ног на продольной стене и в коньке. Таким образом исключается распор стены.

Висячие стропила применяют, когда в здании нет промежуточных опор, а длина пролета крыши не менее 7ми метров и не более 12м. Или в случае, когда стены дома выполнены из сырцовых материалов. Стропила состоят из стропильных ног и затяжки. Между собой они соединены врубками или гвоздями. Нижняя часть ног упирается в стены здания, а верхняя соединяется с противоположной стропильной ногой в коньке. Затяжка, в свою очередь, воспринимает распор, возникающий между стропильными ногами.

Для предотвращения прогибов стропильных ног рекомендуется установить ригель. В коньке стропила соединяются с помощью гвоздей или простым прорезным шипом. В местах соединения стропил с подкосами используют врубки и скобы. При соединении стойки и прогона используется исключительно шип, причем шип устанавливается на торцовой стороне стойки, а в прогоне вырезывают специальное гнездо.

Сопряжение между затяжкой и стропильной ногой выполняют в зуб или с помощью болтов. Для предотвращения скалывания концов затяжек, врубка находится на расстоянии 250-300мм, зуб необходимо устанавливать на расстоянии ? толщины затяжки. Двойной зуб используют в случае увеличения площади опоры. Высота 1го и 2го зуба принимается как ? толщины затяжки. В месте затяжки первого зуба используется упор и шип, а для 2го зуба достаточно одного упора.

Чтобы предотвратить попадания воды на стены используют свесы стропил длинной 550мм от наружной границы стены. Если длинны стропил не хватает для закрытия наружной грани стены, то их удлиняют, прибивая концу стропилы куски досок, поставленные на ребро.

Обязательно необходимо соединить стропила со стенами. Если здание каменное или кирпичное, то из тонкой проволоки диаметром 4 – 6 мм изготавливают хомуты, с помощью которых проводят обвязку концов стропил и соединение их с вбитым в стену штырем. В случае с деревянным зданием стропила соединяются при помощи скоб.

Для изготовления стропил необходимо выполнить специальный шаблон. Само изготовление происходит на земле, на ровной площадке. Для изготовления шаблона используют тесину, длина которой равна длине затяжки, и в центре перпендикулярно ей прибивают еще одну тесину. После выбора угла наклона крыши необходимо определить высоту конька. Для этого на второй тесине отмеряют вершину конька и присоединяют 2 стропильные ноги. Потом на всех важных узлах шаблона отмечают места врубок и выполняют заготовление остальных частей стропильного каркаса.

Мауэрлат

Мауэрлат – специальная конструкция, на которой располагаются нижние концы опорных балок. Представляет собой брусок или бревно диметром 18-22 см. Между мауэрлатом и кирпичной (каменной) стеной необходимо положить изоляционные материалы, например рубероид. Материал необходим для равномерного распределения веса крыши на стены здания. Расстояния между стропилами обычно находятся в диапазоне от 1.2м до 2м.

Сборка каркаса крыши

При помощи шаблона вырезаются и собираются все необходимые элементы крыши. Затем проводится тестовый сбор каркаса на земле на ровной поверхности. Стропила необходимо положить на мауэрлат для проверки всех расчетов. Если расчеты верны, тогда делаются зарубки в местах затяжки на мауэрлате и на концах стропил. Затяжку устанавливают на мауэрлат и на него возлагают стропильные ноги. Если врубки сошлись, то переходят к следующему этапу, если нет, тогда зарубки необходимо подогнать к правильному значению. После подгона врубок в нижней части стропил необходимо подогнать врубки в месте конька.

После финальных проверок приступают к сборке каркаса крыши на самом доме. Сперва укладывают мауэрлат, в него врубывают затяжки. На затяжки кладут подмости из досок. Дальше на крышу поднимают стропила, которые соединяются с затяжками и коньком. Для сохранения конструкции в стабильном положении используют подкосы из досок или брусков. Сборка начинается с возведением 2х крайних стропил, потом между ними натягивается шнур и последующие стропилы выравниваются по отношению к нему.

Оцените статью: Поделитесь с друзьями!

prorab.guru

Устройство крыши частного дома: схема конструкции и строительство

Устройство кровли — завершающий этап строительства, которое требует четкого соблюдения и выполнения строительных правил и норм. Основная задача конструкции обеспечить защиту от негативного воздействия природных явлений (снег, дождь, ветер), а также придать и дополнить образ дома. При качественно выполненных работах крыша дома способна обеспечить высокую шумоизоляцию, гидроизоляцию и выполнять роль теплового барьера. В этой статье мы расскажем из чего состоит строительство крыши частного дома, а также рассмотрим, какие бывают конструкции.

Типы конструкций в частных домах

На фото представлены схемы крыш разных типов.

Дизайн и конструкция крыши в частном доме может быть выполнена скатным либо плоским типом. Как правило, плоские конструкции используют в странах с жарким климатом, а скатная встречается чаще. Это обусловлено тем, что скатная крыша не задерживает осадки на поверхности. В конструкции крыши скатного типа обязательно соблюдается угол в 10 градусов и более, а само строение крыши позволяет обустроить чердак. Конструкции могут быть:

• односкатными;
• двускатными;
• четырёхскатными шатровыми;
• четырехскатными вальмовыми;
• мансардными;
• шатровыми;
• шпилевидными.

Для информации! Устройство крыши частного дома чердачного типа может быть утепленным либо холодным, бесчердачный тип может быть не вентилируемым, частично либо полностью вентилируемым помещением.

Устройство и проектирование

В процессе проектирования будущего строения необходимо сразу определиться с типом кровли для дома. Построить крышу частного дома можно самостоятельно, для этого необходимо воспользоваться специальными архитектурными программами либо обратиться в фирму, где помогут выбрать проект крыши, а также посоветуют кровельные материалы. Если же вы решили выполнять крышу своими руками, рекомендуется тщательно изучить руководство, где пошагово будет расписано, как спроектировать крышу. Специалисты рекомендуют начать строительство на каком-нибудь небольшом объекте, это поможет избежать возможных ошибок и значительно сэкономит расходы на покупку строительного материала.

Для информации! Конструкции крыш и стропильные системы должны быть прочными и надежными, т.к. при использовании тяжелого материала стены и фундамент дома могут пострадать.

На сегодняшний день крыша частного дома может быть выполнена из дерева, металлодерева, железобетона и стали. Строительство крыши своими руками состоит из следующих этапов:

Рекомендуем к прочтению:

• монтирование мауэрлата;
• сборка и монтирование системы стропов;
• установка горизонтальных стяжек;
• укладка гидроизоляции;
• фиксация стропил на коньке;
• монтаж обрешетки;
• финишная обработка лицевой стороны поверхности.

Важно! Стропильная система может быть висячая и наслонная. Для крыш частных домов с несколькими пролетами применяют оба вида стропильной системы, т.е. где место опоры отсутствует, применяют висячие, а где опора есть — наслонную.

На фото представлена схема крыши дома с наслонной и висячей стропильной системой

Крыша и конструкция фиксируется со стенами дома при помощи специальных строительных шпилек, а под стропильную систему монтируют опорные ниши, которые связываются между собой крепкой стальной проволокой. На выбор крыши и схемы влияют следующее факторы:

• размеры и форма будущего строения;
• наличие внутренних несущих стен;
• наличие мансарды;
• внешний вид конструкции.

Стропильные системы для крыш частных домов должны соответствовать следующим требованиям:

• стропила должны быть прочными и надежными, это позволяет равномерно распределять нагрузку на стены дома;
• материал, используемый для кровли дома должен быть легким;
• стропильная система должна исключать возможный распор на здание;
• при устройстве стропильной системы необходимо использовать качественные материалы, т.к. ремонт либо замена достаточно дорогостоящие.

Конструкция кровли играет важную роль в проектировании архитектуры дома. Как правило, специалисты используют покрытие для кровли, которое исключает застои воды и не поддается деформации (профнастил стеновой, арочный, мягкая листовая черепица). Поэтому проектируя дом, важно изначально учесть не только тип будущего строения, но и определиться с материалом.

Устройство кровли

Рекомендуем к прочтению:

Кровля для частного дома является важным элементом, монтаж которого завершает всю конструкцию строения. Крыша дома может иметь разный уклон, именно от этого и зависит выбор кровельного материала. Конструкция кровли может быть:

• однослойная — сделать ее можно из асбестоцементных, полимерных и металлических листов или черепичной плитки;
• многослойная — на крышу стелят рулонный материал или деревянные изделия (гонта, драни, теса).

При использовании многослойных материалов количество слоев может быть от 2 до 5, все зависит от типа кровельного материала. На практике кровля представляет сложную конструкцию, по внешнему виду это многослойный сендвич, состоящий из нескольких слоев. Сендвич состоит из: гидроизоляции, пароизоляции, ветрозащиты, утеплителя и других важных составляющих элементов. На фото представлена схема кровли

Правильно спроектированная крыша дома и качественно устроенная кровля обеспечивают надежную защиту строения от образования конденсата, теплоизолирует и позволяет выполнять вентиляцию подкровельного пространства.

Строительство кровли дома

Когда проектная документация готова и материал закуплен, выполняется возведение стропильной системы. Крыша дома начинается с изготовления необходимых конструкционных элементов. Монтаж состоит из следующих действий:

• выполняется укладка и крепление мауэрлата на продольные и несущие стены, крепят их при помощи анкерных болтов;
• далее изготавливается шаблон стропил, для этого соединяются две доски при помощи гвоздей, свободные края фиксируют на мауэрлат, нужный уровень угла подбирается путем разведения досок;

Важно! При фиксации шаблона стропильной системы конек должен находиться в центре, для избежания погрешностей в конструкции, необходимо использовать отвес.

• готовый шаблон фиксируется к балкам и подрезается по нужному углу;
• когда первые стропила готовы, их следует соединить, а в месте их пересечения зафиксировать гвоздями;
• далее готовые стропила поднимают и устанавливают, после чего можно переходить к следующему изготовлению деталей;
• вторые стропила монтируются в другой части строения;
• между установленными стропилами натягивается строительный шнур, который должен быть натянут горизонтально;
• далее изготавливаются остальные стропила и устанавливаются по натянутому строительному шнуру с учетом шага, прописанного в проекте;
• завершающий этап — установка опорных стоек, такая конструкция придаст большей прочности и устойчивости.

Для информации! Для прочной фиксации всех элементов стропильной системы специалисты рекомендуют использовать штампованные металлические детали.

Когда стропильная система установлена, можно приступать к утеплению кровли.

Крыша дома — важный элемент строения, при правильно выполненном расчете и монтировании конструкции, она прослужит долгое время, обеспечит защиту и комфорт для проживания.

build-experts.ru

Виды устройства крыш частных домов с мансардой и без (+ фото)

За время своего существования человечество научилось строить дома самых разных размеров и конфигурации. Землянка и небоскрёб имеют только один общий элемент – крышу. Именно кровля является самой главной составляющей человеческого жилища.

[contents]

Возможные формы крыш частных домов

В зависимости от конструктивных особенностей крыши бывают:

• Односкатными (плоскими; с разным углом наклона; с фронтоном или без него).

• Двускатными (симметричными; с разными углами наклона скатов; ломаные щипцовые).

• Четырёхскатными (вальмовыми, шатровыми, полувальмовыми).

• Шпилеобразными.

• Куполообразными.

Как выбрать нужный вариант

Выбирая форму крыши необходимо учитывать все факторы, от которых зависит её надёжность и длительность эксплуатации:

• Функциональность.
• Экономичность.
• Эстетичность.
• Климатические особенности местности, в которой возводится дом.
• Кровельный материал.

В малоэтажном доме кровля составляет большую часть его объёма и сильно влияет на архитектурное решение.

Самые распространённые виды крыш

В малоэтажном строительстве наиболее часто встречаются:

Двухскатные крыши

Благодаря простоте конструкции такой вид жилой кровли в разных вариантах до сих пор остаётся самым популярным; кроме того, для такой крыши подходят любые кровельные материалы. Форма этой кровли позволяет значительно изменять угол наклона скатов и добиваться нужной жёсткости и прочности стропильной системы.

Симметричную двускатную крышу легко можно построить своими руками. Общая схема конструкции – два ската с опорой на стены и соединённые коньком. Крыша такого типа может быть с ровными или ломаными скатами, наиболее экономный вариант – кровля с углом наклона 35-40 градусов.

Ломанные скаты позволяют оборудовать мансарду или чердачное помещение внушительного размера. Стропильная система должна равномерно передавать нагрузку на стены дома, при её возведении могут использоваться как наслонные, так и висячие стропила.

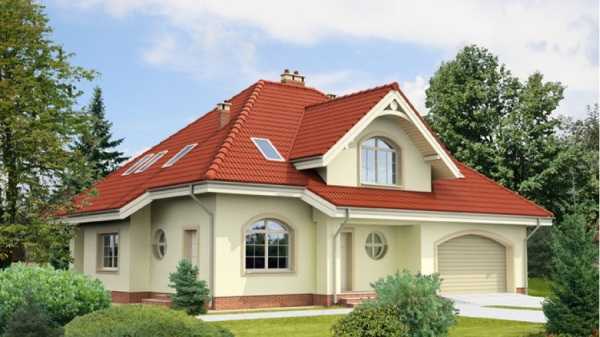

Вальмовые

Сложная по конструкции, но очень прочная крыша. Состоит из четырёх скатов (два треугольных и два трапециевидных) и конькового прогона. Отсутствие торцевых вертикальных стен позволяет успешно противостоять сильным ветрам, карнизные свесы лучше защищены от разрушения. Конструкция такой кровли обладает повышенной жёсткостью и гораздо меньше подвержена деформациям.

Вальмовые кровли эффектно выглядят, они широко распространены во многих европейских странах. Есть, конечно, и определённые недостатки:

• Расчёт стропильной системы сложен.

• Уменьшается подкровельное пространство.

• Мансардные окна обязательно нужно закрывать, когда выпадают осадки.

• Много подрезки при монтаже кровельного материала.

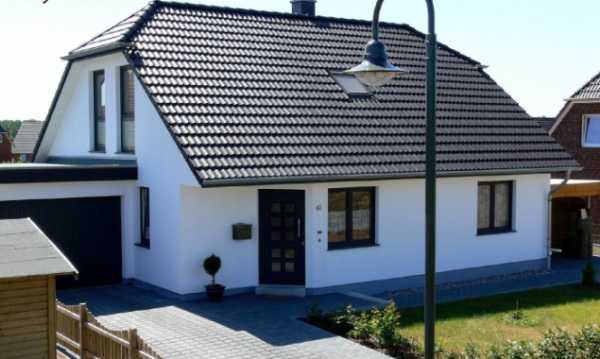

Полувальмовые

Эти крыши – изобретение европейских архитекторов. Существуют датский и голландский варианты кровель. В конструкции полувальмовой крыши трапециевидные скаты преобразуются в восьми- или шестиугольники. Треугольные скаты обрезаются снизу (и достраиваются фронтонами до карниза) или сверху (превращаясь в трапецию).

Первый вариант – это «голландская» крыша, она даёт возможность обустроить мансарду приличных размеров. Второй – «датская» полувальмовая крыша, под кровлей получается небольшое чердачное помещение со скошенными потолками.

Освещается и вентилируется чердак с помощью окон фронтона. «Голландская» крыша требует меньшего количества кровельного материала. Стропильная система полувальмовой крыши требует тщательного проектирования. Скаты в этом типе кровель состоят из диагональных (накосных стропил) и обычных стропильных ног (нарожников).

Стропила при устройстве голландской крыши опираются на мауэрлат, коньковый и боковой прогоны. Боковой прогон нужен для правильного распределения нагрузки на стены дома. Диагональные стропила также имеют опору на мауэрлат и соединяются между собой коньковым прогоном.

«Датская» крыша. Конструктивной особенностью является опора стропильных ног и диагональных стропил на прибоину, жёстко закреплённой в основании трапециевидного фронтона. Для расчёта стропильной системы лучше обратиться к специалистам. Полувальмовые крыши красивы и обладают высокой функциональностью, но сложны в монтаже.

Мансардные (ломаные)

Один из возможных вариантов двускатной крыши, дающий возможность создать мансарду, максимально эффективно использующую подкровельное пространство. Такая кровля значительно увеличивает полезную площадь дачного и загородного дома, кроме того, это всегда оригинальное архитектурное решение. Так как мансардная крыша гораздо тяжелее обычной двухскатной, при её возведении следует выполнять несколько основных требований:

• Стены дома должны выдерживать значительную нагрузку.

• Высота мансарды должна быть не менее 220 см.

• Необходимо устройство теплоизоляционной и вентиляционной систем.

• В качестве кровельного материала следует применять покрытия с небольшим удельным весом.

Ломаная отличается тем, что каждый из её скатов поделён на две части с разными углами наклона (верхний – более пологий). На такой крыше почти не задерживается снег, её конструкция надёжно защищает здание от дождя и ветра.

Устройство ломаной крыши требует грамотного проекта, в котором должны быть определены конструктивные особенности кровли: углы наклона скатов, форма, размеры, сечения стропил и балок перекрытия. Необходимо сделать чертежи и выбрать оптимальный кровельный материал.

Монтаж стропильной системы начинается с установки стоек на опорные балки по периметру возводимой мансарды. Затем устанавливаются горизонтальные прогоны, которые служат опорой для стропильных ног. В стропильных системах присутствуют оба вида стропильных элементов:

• Нижний ряд состоит из обычных наслонных стропил.

• Верхний выполняется из висячих.

После устройства стропильной системы монтируют «кровельный пирог» (система из нескольких изоляционных слоёв). Его обычно делают в любых типах крыш над жилыми помещениями, но при строительстве мансардной крыши он просто необходим. Кровельный пирог состоит из:

• Пароизоляционного слоя.
• Утеплителя.
• Гидроизоляционного слоя.
• Вентиляционных зазоров между слоями.

Мансардная крыша, построенная с соблюдением всех технологических норм, прослужит долго и станет надёжной защитой от капризов погоды.

Плоские крыши

Плоские крыши имеют широкое распространение в промышленном и гражданском строительстве, но в последнее время такой вариант можно часто встретить и в индивидуальном строительстве.

Эксплуатируемые крыши с небольшим уклоном (до 5 градусов) позволяют создать дополнительную площадь, которую можно обустроить по своему усмотрению. С развитием строительных технологий стало возможным создание особо прочных гидроизоляционных покрытий (мягких кровель), что привело к росту популярности плоских крыш у застройщиков. Основанием для таких кровель служат, как правило, железобетонные плиты перекрытия.

Плоские кровли имеют ряд достоинств:

• Устраиваются такие крыши значительно быстрее.

• Они экономят кровельный материал.

• Обслуживание и ремонт такой кровли намного проще.

• Они создают максимально большую полезную площадь.

К недостаткам плоских кровель можно отнести не слишком притязательный вид и необходимость регулярного ухода.

Плоские крыши также должны быть оборудованы ограждением и надёжной водосточной системой.

Этот вид кровли позволяет осуществлять самые оригинальные дизайнерские проекты, как для одноэтажного так и многоэтажного дома. На ней вы можете устроить спортивную площадку, разбить цветник, поставить беседку или сделать надстройку.

Комбинированные

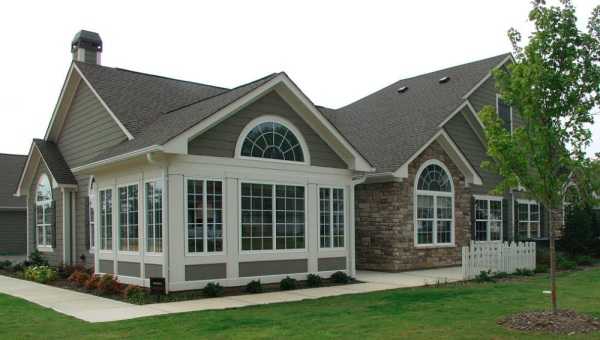

Такие крыши чаще всего делаются для домов в два этажа с пристройками и представляют собой гибрид мансардной и чердачной крыш.

Основная особенность – устройство в одной части крыши «кровельного пирога», а в другой – раздельной системы гидро- и теплоизоляции. Также их отличает сложность конструкции (много кровельных элементов, ендов, рёбер) и применение в стропильной системе стропил разного сечения. Для их устройства обязательным условием является разработка тщательного проекта и герметичность всех примыканий.

Менее востребованные виды конструкций

Варианты такой стропильной системы менее предпочтительнее по причине малой функциональности практического применения и малой информативностью в преимуществах ее применения. К таким относятся:

• Односкатная;
• Шатровая;
• Многощипцовая;
• Купольная;
• Сферическая;
• «Зеленая»;
• Коническая;
• Судейкина.

Односкатная

Крыши с одним скатом редко устраивают над жилыми домами, но это лучший вариант для различного рода хозяйственных построек – гаражей, бань, сараев и т.д. Их отличает простота монтажа и высокая функциональность. Чтобы оборудовать мансарду на односкатной крыше, требуется возвести опорные стены разной высоты.

Самое сложное при устройстве этого типа кровли – определить верный угол наклона ската. Нужно учитывать местные климатические условия, силу и направление ветра. Крыша не должна быть слишком пологой, но и крутая крыша увеличивает парусность.

Шатровая

Такие имеют привлекательный внешний вид и надёжно защищают здание от ветра и атмосферных осадков. Четыре ската, соединённые в одной точке позволяют значительно сэкономить строительные материалы – в такой конструкции отсутствуют фронтоны, а при монтаже стропильной системы используют короткие опорные балки.

Основанием шатровой крыши служит прямоугольник или квадрат и, несмотря на то, что конструкция довольно сложна, необходимые расчёты можно сделать самостоятельно.

Монтаж стропильной системы начинается с основания (укладки мауэрлатов и лежней), затем устанавливаются накосные стропила и соединяются в одной точке, после монтируются остальные. Особенностью таких конструкций является отсутствие конькового прогона.

Многощипцовая

Две плоскости, опирающиеся на несущие стены и ограниченные с торцов щипцами и фронтонами – вот конструкция такой кровли. Щипец – верхний участок стены без карниза между двумя скатами. Многощипцовая кровля, как правило, имеет сложную конфигурацию и состоит из большого числа элементов (рёбер, ендов, фронтонов и щипцов). Такие возводятся при строительстве домов со сложной планировкой, устройство многощипцовой крыши требует большого мастерства и специального образования.

Купольная

В форме купола строятся над зданием округлой формы. Купол создаётся с помощью закруглённых элементов каркаса и крупных деталей настила. Каркас может быть металлический, деревянный или железобетонный, после сооружения его утепляют (снаружи и внутри) и обшивают кровельным материалом.

Сферическая

Бескаркасные сферические крыши почти не используют в строительстве жилых домов, но часто делают над беседками и другими вспомогательными постройками. Сферические кровли значительно проигрывают по ряду параметров другим видам крыш и крайне неудобны в обслуживании.

Зелёная

Слой грунта на поверхности кровли – главная особенность «зелёной» крыши. Этот вид становится популярным в последнее время и вполне заслуженно – правильно устроенная «зелёная» крыша обладает отличными тепло- и шумоизоляционными свойствами. При желании крышу любой формы можно сделать«зелёной», нужно только правильно рассчитать толщину грунта и подобрать соответствующие растения.

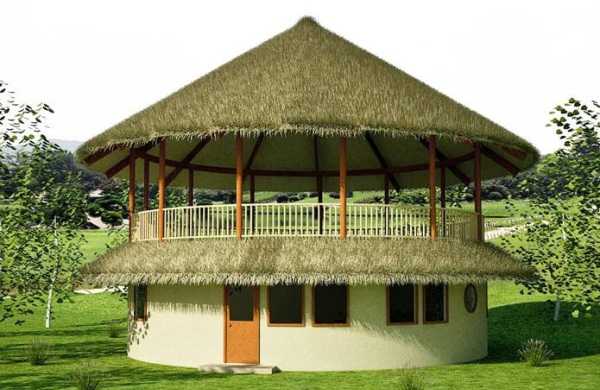

Коническая

Коническую крышу делают над зданиями, построенными в форме многогранника или круглыми зданиями. Расчёты стропильной системы такой крыши должны проводиться специалистами. Состоит она из кольцевого мауэрлата, наслонных стропил, центрального опорного столба и кольцевого верхнего прогона.

Выводы

Многообразие кровельных конструкций даёт возможность подобрать оптимальный вариант крыши для вашего дома, исходя из физических характеристик и конструктивных особенностей. Кровля – важнейший элемент строительства и при её устройстве надо как следует взвесить все «за» и «против».
