Устройство вентиляции и дымохода в частном доме – Как правильно сделать дымоход для котла в частном доме

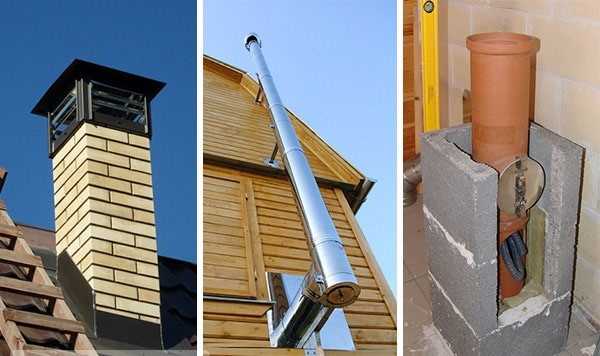

 Виды материалов и их особенности

Любой дымоход можно сделать своими руками, но схему-проект лучше заказать у профессионала, чтобы соблюсти все технические нормативы и не платить потом штрафы и не переделывать всё.

Из кирпича

Чтобы выложить дымоход из кирпича, сначала определяются с его типом, необходимым для конкретного котла или печи. Кирпичный дымоход бывает двух типов:

• Коренной. Возводится отдельно от котла, на своём автономном фундаменте. С котлом соединяется патрубком. Один коренной канал может использоваться для отвода дыма от нескольких агрегатов сразу. Подходит для кирпичных печей, чугунных твердотопливных и газовых котлов. Для использования с котлами рекомендуется внутри кирпичного канала провести металлическую трубу.
• Насадной. Это продолжение печи, часть её конструкции. Отводит дым только одной отопительной системы.

Сделать дымоход из кирпича своими руками возможно, но нужно обладать некоторыми навыками, чтобы тщательно соблюсти технику кладки. И такие системы имеют некоторые недостатки:

1. Трудоёмкость монтажа.
2. Сложно соблюсти все тонкости кладки дымохода из кирпича.
3. Кирпичный дымоход подвержен зарастанию сажей из-за шероховатой внутренней поверхности. Это затрудняет выход дыма.
4. Кирпич боится конденсата и разрушается от влаги.

Лучшие материалы для дымохода: кирпич или керамика

Керамический

Монтаж дымовой трубы из керамики прост и доступен даже для человека без строительных навыков. Конструкция надёжна и пожаробезопасна.

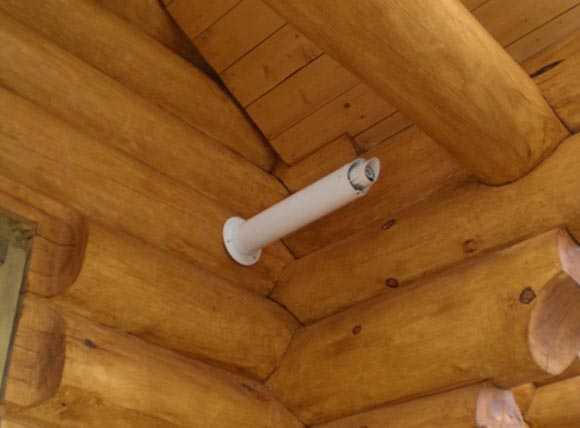

Коаксиальный тип

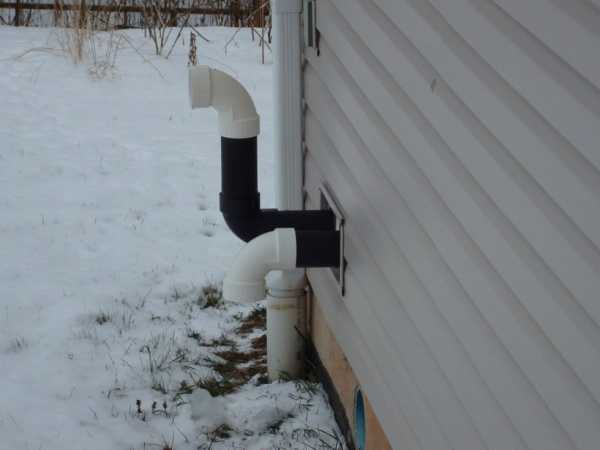

Коаксиальный дымоход отличается от остальных видов тем, что не возводится вдоль стены.  Он выходит сразу от котла наружу через стену. Имеет небольшую длину. Прост в установке и обслуживании.

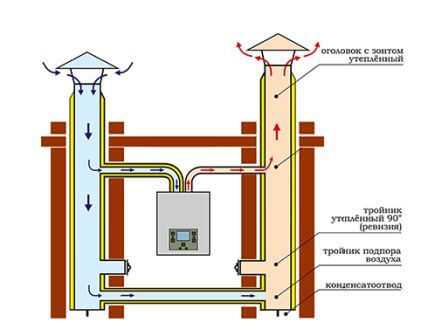

Коаксиальный дымоход для котла состоит из двух труб, одна в другой. По внутренней выводятся продукты сгорания из котла, а по внешней в котёл идёт приток свежего воздуха. Устанавливают с уклоном, чтобы конденсат вытекал на улицу.

Дымовой канал коаксиального типа подходит только к котлам, оборудованным турбиной (вентилятором), который обеспечивает постоянный выход горячего воздуха наружу, а холодного – внутрь котла. Котёл может быть газовым или твёрдотопливным.

 Из нержавеющей стали

По сравнению с кирпичным, дымоход из стальной трубы своими руками сделать намного проще. Составляющие для стального дымохода выпускают разных модификаций. Большой выбор основных элементов и переходников позволяет собрать систему любой конфигурации.

Преимущества стальных дымоходов:

• Гладкая внутренняя поверхность не задерживает сажу и копоть.
• Просто ремонтировать.
• Устойчивость к высоким температурам, что позволяет использовать как дымоход для твердотопливного котла.
• Долговечность.
• Соответствие требованиям пожарной безопасности.

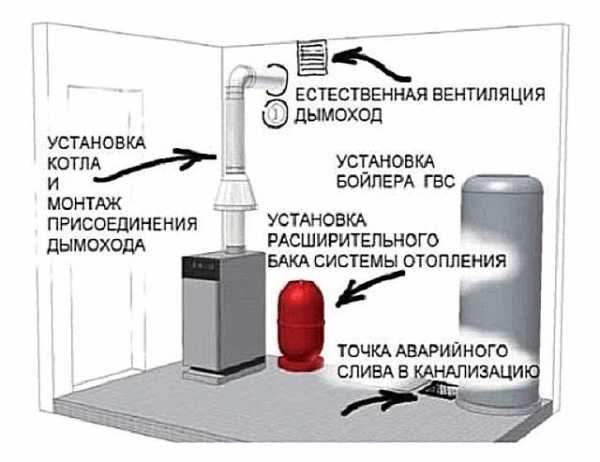

Выбор дымохода в зависимости от типа устройства котла

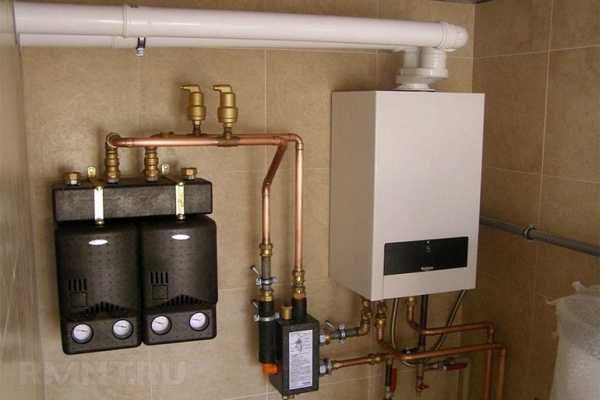

1. Дымоход для газовой колонки делают стальным, классического или коаксиального типа. Часто используют гофрированную трубу.
2. Дымоходная труба для твердотопливного котла может быть выполнена из стали или керамики, как наиболее жаростойких материалов. Огнеупорный кирпич тоже подходит, но его реже используют из-за трудоёмкости работ по кладке.
3. Дымоотвод для газового котла делают из любых подходящих к проекту материалов.

Правила монтажа дымоходов

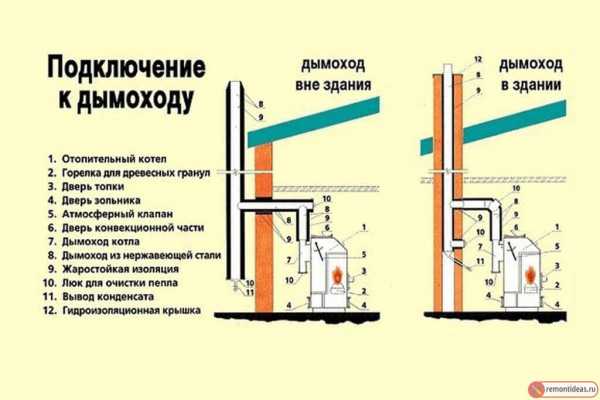

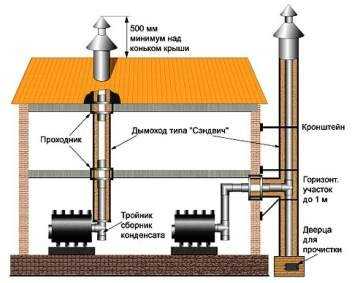

Чтобы правильно установить дымоход, составляют подробную схему-чертёж  (проект) будущей системы.

Толщина трубы дымохода в среднем от 15см до 90см

Расчет дымохода для твердотопливного котла, как и любого другого стоит доверить профессионалу.

В точном соответствии с проектом делают разметку тех мест в потолке, крыше и стенах, где будут проложены трубы.

По меткам делают отверстия нужного диаметра.

Производят монтаж адаптера, который соединяет патрубок котла с трубой.

С тройником стыкуют следующий по схеме участок системы (ровный либо «колено»).

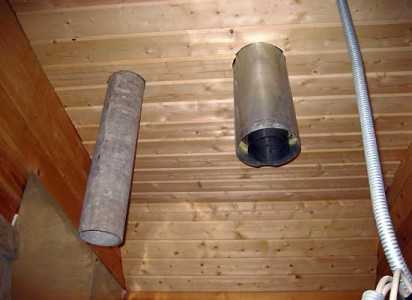

В местах, где труба проходит через стену или перекрытие крыши, используется проходной патрубок. К стене прикрепляют лист тонкого металла с отверстием для трубы и проводят через него дымоходную трубу.

Стыки всех труб фиксируются хомутами, которые стягивают болтами.

Крепление дымовой трубы к стене делают кронштейнами примерно через каждые 2 метра.

Сверху на дымовых трубах крепят наконечник – зонт, для защиты от осадков.

В последнюю очередь делают изоляцию мест прохождения дымохода через стены и перекрытия.

Безопасность при монтаже дымохода

Чтобы избежать проблем с эксплуатацией дымоотвода и штрафов со стороны газового хозяйства, следует соблюдать ряд официальных норм по устройству дымохода:

1. Внизу трубы установлен специальный сборщик влаги для отведения конденсата.
2. В системе устроена хорошая тяга, во избежание попадания опасных продуктов горения внутрь жилья.
3. В доме всегда хорошая вентиляция, вентканалы в частном доме нужно своевременно проверять и прочищать.
4. Все соединения герметичны.
5. Диаметр трубы и её сечение соответствует требованиям, указанным в инструкции к котлу.
6. Расположение дымохода вертикальное, без уступов. Максимальный допустимый наклон 30 градусов, при сохранении диаметра.
7. Труба, соединяющая котёл и дымоотвод не меньше 50 см длиной и обязательно с вертикальным участком.
8. Длина всех горизонтальных участков в сумме меньше высоты помещения.
9. Если стены дома выполнены из горючих материалов, расстояние от них до дымоотвода не меньше 20 см. И не меньше 5 см, если из негорючих.
10. Прокладывая дымоход через стену в деревянном доме нужно сделать прослойку между ним и стеной из негорючего теплоизоляционного материала.
11. Высота дымохода относительно конька крыши не меньше 50см, а при плоской крыше – 1 м.

ПОСМОТРЕТЬ ВИДЕО

Чего нельзя делать при установке дымохода для газового котла:

• Грибков или дефлекторов наверху трубы, выводящей дым от газового котла. Они препятствуют свободному выходу опасных продуктов горения.
• Дымоотводные трубы не должны иметь больше 3 поворотов.
• Прокладывание дымоотвода через невентилируемые или жилые помещения.
• Использовать пористые материалы.

К монтажу дымохода стоит подходить серьёзно, ведь от того, правильно ли сделан дымоход, зависит жизнь и здоровье жильцов дома, а также функциональность всей системы отопления. Если монтаж дымовой трубы выполнен некачественно, продукты горения могут привести к попаданию внутрь жилья дыма или опасного угарного газа.



trubexpert.ru

Устройство дымохода в частном доме

Такие дымоходы образуют часть стены, то есть проходят, подобно вентиляции, во внутреннем стеновом пространстве. Такие дымоходы наиболее часто используются для каминов. При этом устройство дымохода в частном доме должно быть спланировано на этапе проектирования стен. Важно учесть, что стена в случае дымохода для камина выполняется из красного кирпича, который отличается высокой стойкостью к высоким температурам. И даже в тех случаях, когда стены возводятся из другого материала (например, дерева), место под дымоход облицовывается красным кирпичом.

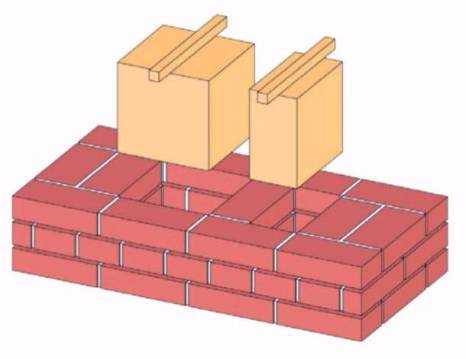

Для того, чтобы создать рукава, необходимо взять 2 стальных уголка. При этом уголки заделывают в камин еще на этапе его строительства. Их размещают на 6-7 см ниже выводного канала. Свободные концы элементов заделывают в дымоход. При этом они размещаются в трубе на таком же расстоянии от выходного канала (6-7 см).

Уголки размещаются либо строго горизонтально, либо с малым уклоном в сторону вывода дыма. По образовавшейся основе уголков укладывают кирпич, размещая его плашмя (этим и обусловлено расстояние в 6-7 см.)

Стены рукава могут быть толщиной в ¼ кирпича, то есть здесь кирпич кладут на ребро. Кладку осуществляют с вертикальной перевязкой швов. Ее начинают с организации основания, которое располагается на полу или верху камина. Фундамент на полу должен представлять собой ровную площадку залитую бетоном. Поверх фундамента кладется первый ряд кирпичей. Углы при этом необходимо выровнять. После этого приступают к дальнейшей кладке дымохода из кирпича. На этом этапе важно не забыть о необходимости организации свободного пространства под дверку для очистки дымоотводного канала. В деревянном доме в целях безопасности необходимо облицевать место перед камином листовой жестью. То же делают и с рукавами.

Монтаж дымохода

Устройство дымохода в частном доме начинается с закладки фундамента. Сначала вырывается котлован, который соответствует размерам дымохода. Глубина котлована составляет около 30 см. На дно ямы засыпают слой щебня с гравием, а затем слой песка. Толщина этих слоев должна быть примерно равной (то есть по 15 см). Щебень и песок утрамбовывают и выравнивают.

После подготовки «подушки», можно приступать к заливке цементной стяжки. Делать это рекомендуется жидким раствором, так как в этом случае достигается лучшее выравнивание поверхности. Затем следует подождать, пока стяжка полностью застынет и только после этого приступают к непосредственной кладке дымохода. Сперва кладут первый слой кирпича. Затем выводятся углы с использованием уровня или отвеса.

Кладку поднимают до уровня, на котором следует соединить рукав дымоотвода. С печью он соединяется с помощью металлических уголков. Свободные концы уголков вставляются в дымоход. Место соединения тщательно промазывают глиняным раствором. Рукав организовывают подобно стенному дымоходу. Далее продолжают нормальную кладку кирпича.

Насадные дымоходы

Устройство дымохода своими руками по данному типу является наиболее распространенным. К тому же полученный дымоход отличается небольшим весом. Дымоход устанавливают непосредственно на камин или печь (прочитайте: «Установка печной трубы на крыше»). Наиболее часто данный тип применяется в банных печах. К достоинствам дымоходов данного типа можно отнести возможность создания его из стали или асбестоцемента.



Устройство

Устройство металлического дымохода практически ничем не отличается от предыдущих двух типов. Единственной разницей является то, что нет необходимости в организации дымоотводящих рукавов, так как дымоход устанавливается непосредственно на печь. Также насадные дымоходы не нуждаются в фундаменте.

Для того, чтобы достигнуть лучших результатов в возведении данного типа дымохода, можно воспользоваться следующими советами:

• дымоход необходимо выводить так, чтобы он был максимально приближен к коньку крыши;
• высоту дымохода над крышей выбирают на основании расстояния к коньку. Оптимальную высоту трубы можно определить из следующей схемы:
  -при расстоянии от конька менее 1,5 метра, высота дымохода над крышей должны быть равной 50 см;
  -при расстоянии до конька от 1,5 до 3 м, дымоход может выводится на высоту конька;
  -при расстоянии до конька более 3 м дымоход может быть ниже уровня конька.
• В случае близкого размещения деревьев или деревянных построек, трубу дымохода оборачивают керамической трубой для дымохода. Это необходимо для уменьшения вероятности возникновения пожара;
• дымоход должен заканчиваться козырьком, который защищается трубу от попадания осадков;
• на конце дымохода должна иметься сетка, которая призвана исключить вылет из трубы несгоревших частиц топлива (прочитайте: «Труба для дымохода своими руками»).

Как сделать монтаж стенного дымохода, подробно на видео:

Коаксиальные дымоходы

Все три предыдущих типа дымоходов применяются для котлов и печей, которые работают на твердом топливе (торф, дрова, уголь и т. д.). Но в последнее время все более распространенными становятся газовые котлы. Для таких котлов устройство дымохода немного отличается от твердотопливных. В этом случае часто используется коаксиальный дымоход (прочитайте также: «Устройство дымохода для газового котла»).  Для того, чтобы понять особенности такого дымохода следует разобраться с понятием «коаксиальный». Термин означает, что внутри одной трубы спрятана вторая. Соединяются трубы между собой специальными перемычками, которые предотвращают касание двух поверхностей. Таким образом, каждая труба может выполнять свою роль — одна выводит продукты горения наружу, вторая предназначена для забора свежего воздуха. Следует уточнить, что такая система на взаимодействует с внутренними помещениями.

 Для монтажа коаксиального дымохода необходимо иметь:

• наконечник;
• соединительные хомуты;
• колено с углом изгиба 90 градусов;
• трубы дымохода;
• декоративные накладки.

Устройство дымохода в деревянном доме начинается с того, что необходимо выбрать место выхода трубы на улицу. Рекомендуется организовать выход таким образом, чтобы труба находилась как можно ближе к котлу.

kryshadoma.com

Как сделать дымоход в частном доме

Дымоход в частном доме чаще всего строится невидимым для глаз. Это можно осуществить ещё на этапе планирования строительства дома. Если в доме присутствует несколько дымоходов, то они объединяются в одно или два устройства.

Устройство стального дымохода в частном домеВернуться к оглавлению

Содержание материала

Виды дымоходных конструкций

Конструкция дымохода зависит от функциональных особенностей устройств, для которых они предназначены. От их расположения и мощности зависит сложность и конфигурация дымохода.

Типы дымоходов:

• вентиляционные,
• газоотводные,
• дымовые.

Вентиляционные системы

Основной функцией вентиляционных труб является то, что они помогают из помещения выводить загрязнённые воздушные массы.

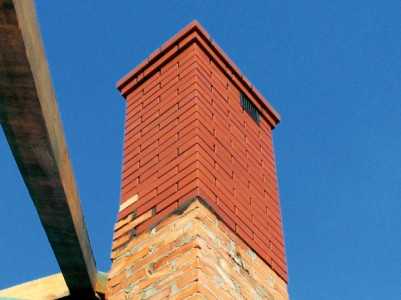

Оригинально выполненный кирпичный вентиляционный дымоход

Вентиляционные каналы в обязательном порядке должны быть в тех местах, где меньше всего проветривается помещение. Особенно важно размещать такие трубы в кухонной зоне, ванной комнате, туалете.

Газоотводные системы

Газоотводные дымоходные трубы применяются в том случае, если в доме используется газовая система отопления. Они выводят продукты горения за пределы помещения, и, таким образом, обеспечивают безопасность использования системы обогрева. Трубы должны быть способны выдерживать разнообразные воздействия вредных веществ. Как только продукты горения поступают в дымоходную трубу, то сразу вступают в реакцию с влагой, которая уже есть в трубе. В результате этого осуществляется процесс окисления, который и может вызвать разрушение или внутреннюю деформацию трубы. Также такой дымоход способствует увеличению тяги.

Схема устройства и конструкция газоотводной трубы дымохода

Дымовые трубы

Дымовые трубы применяются в случае установки в доме отопительного оборудования, которое работает на твёрдом топливе – это могут быть печи или камины. В доме их больше всего, именно по этой причине довольно часто их объединяют в одну или несколько.

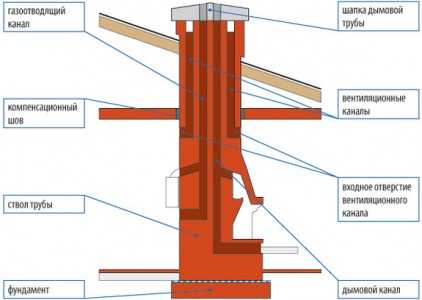

схема устройства и конструкция кирпичной  дымовой трубыВернуться к оглавлению

Трубы дымохода

Устройство дымохода довольно простое, оно подразумевает использования для этого специальных труб, через которые и осуществляется вывод загрязнённого воздуха или продуктов горения за пределы помещения.

Трубы бывают:

• кирпичные,
• металлические,
• керамические,
• полимерные.

Отличительные черты кирпичного дымохода

Несмотря на то, что на сегодняшний день очень большое количество материалов, которые могут быть использованы для сооружения дымохода, всё равно на протяжении многих лет большой популярностью пользуются кирпичные дымоходы.

Кирпичный дымоход

Такой тип дымохода имеет свои преимущества. Его нельзя внутри штукатурить, что поможет сэкономить на отделочных материалах. Также стоит учесть, что кладка кирпичного дымохода должна иметь шов в 1 см. Если внутри помещения рекомендуется использовать цементно-известковый или известковый раствор, то в верхней части строения уже можно использовать для кладки обычную бетонную смесь.

Совет. Для того чтобы в доме использовать кирпичный дымоход, необходимо делать более мощный фундамент строения – кирпич добавит лишнюю нагрузку на стены строения и на его основание.

Кроме преимуществ есть ещё определённый ряд недостатков конструкции. Кирпич из-за своей шероховатой поверхности может накапливать загрязнения. Именно поэтому такая труба очень быстро засоряется сажей.

Так как через кирпичный дымоход выходят продукты горения, образуется кислородный конденсат, от чего кирпичная труба подвержена разрушению. Бывает такое, что кусок кирпича откалывается и падает в трубу. Всё это в значительной степени может сузить канал дымохода и затруднит выход воздушных масс.

Чтобы обеспечить длительный срок эксплуатации кирпичного дымохода, внутрь рекомендуется вставить асбоцементную трубу. Промежуток между кирпичом и трубой заливается бетонным раствором.

Пример использования асбоцементной трубы

Керамические конструкции

Керамические трубы представляют собой готовые конструкции для сооружения дымохода. Они продаются модульной конструкцией. Её внутренняя труба из кислотоустойчивой, жаропрочной и долговечной керамики.

Керамические дымоходные трубы обладают рядом преимуществ и имеют очень гладкую поверхность. Благодаря этому на ней не собирается сажа, которая образуется в результате прохождения загрязнённых воздушных масс, образовавшихся в процессе горения.

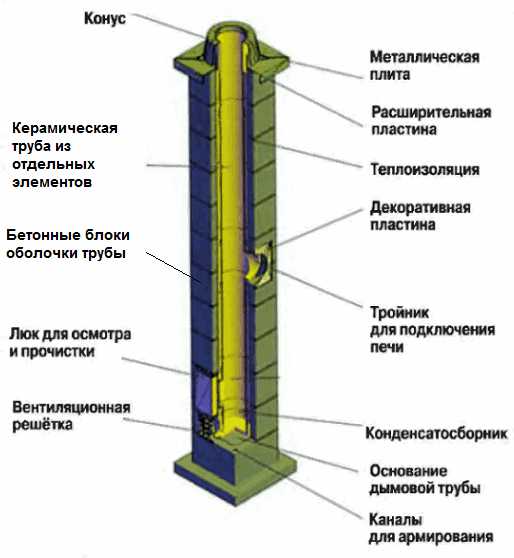

Устройство керамической трубы для дымохода

Как и кирпичные дымоходы, так и керамические обладают довольно большим весом. Именно по этой причине стоит использовать фундамент для конструкции.

Металлические дымоходы

Что касается металлических труб для сооружения дымохода, то они благодаря лёгкости в последнее время стали пользоваться большой популярностью. Также они имеют гладкую поверхность, что исключает накопление сажи. Соответственно, воздух будет проходить гораздо лучше.

Качественная теплоизоляция выполняется довольно просто. Для этого используется базальтовая вата, которая прокладывается внутри трубы. Только необходимо будет правильно определиться с толщиной материала, так как большая толщина может полностью или частично перекрыть трубу и воздушным массам будут выходить очень затруднительно.

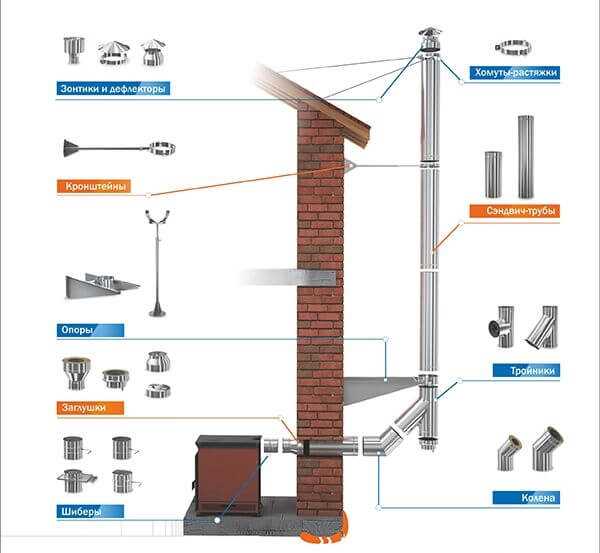

Устройство металлической трубы дымохода

Как правило, металлические дымоходы изготавливаются из нержавеющей стали, которая очень устойчива ко всем климатическим, погодным и другим воздействиям.

Современными трубами для дымохода являются полимерные конструкции. Сама по себе труба очень мягкая и имеет довольно небольшой вес. Дымоход будет отличаться своей практичностью и долговечностью. Монтаж трубы можно осуществить самостоятельно, и справится с этим любой новичок.

Современный полимерный дымоход

Чаще всего используются полимерные трубы в том случае, если в доме есть система газового отопления (котлы или колонки). Такие трубы могут быть только вставленными в дымоход, который выложен из кирпича.

Виды дымоходов

На сегодняшний день есть два типа дымоходных конструкций: конструкция, расположенная внутри строения и дымоход снаружи дома. Они отличаются не только материалами, из которых могут сооружаться, но и размерами и типами.

Чертежи и конструкция внутреннего и внешнего дымохода в частном жилом доме

Обычно, для того чтобы построить дымоход внутри дома, используется кирпич или керамические трубы. На улице рациональнее использовать металлические дымоходы, так как они устойчивы к перепадам температур и не подвергаются воздействию влаги.

Дымоход внутри дома также можно сделать двумя способами, подробнее об этом – на видео

Дымоход может быть использован как в кирпичном, так и в деревянном строении. Только дымоход в деревянном доме должен быть правильно сооружен, так как дерево очень быстро обугливается. Есть специальная технология строительства дымохода в деревянном строении. Вернуться к оглавлению

Строительство дымохода в деревянном доме

Чаще всего, в деревянном доме встречается несколько дымоходов. Но количество таких конструкций в большей степени зависит от количества используемого в доме оборудования. В доме обязательно должна быть система отопления с отдельным дымоходом и может быть камин, который также имеет отдельную дымоходную трубу.

Все дымоходные сооружения в доме должны быть выведены на крыше строения и выполнены с соблюдением всех норм и стандартов.

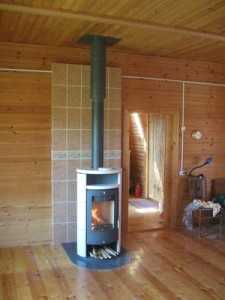

Дымоход в деревянном доме

Для того чтобы правильно соорудить дымоход в деревянном доме, необходимо составить проектную документацию и обратиться к специалистам в этой области, которые могут правильно составить проект дымохода.

От правильно выстроенного дымохода зависит безопасность жизнедеятельности всех проживающих в доме, также само оборудование будет более качественно работать. Последнее касается котлов газового отопления и труб для каминов.

Дымоход в деревянном доме должен быть только в вертикальном положении. Конечно, есть и исключение из правил. Можно строить его с отклонением, которое от вертикального положения составляет не более 30 градусов. Если же требуется вывести трубы наружу, и для этого никак не обойтись без переноса дымоходной трубы, то размер такого переноса может быть не более 100 см.

Варианты постройки дымохода в деревянном доме из бруса

Что касается выноса дымохода на крыше строения, то он в значительной степени будет зависеть от типа кровли и вида самой крыши.

Совет. При строительстве дымохода на крыше стоит учесть направленность ветра, который наиболее часто встречается в этом регионе. Это необходимо из-за того, что если труба дымохода будет соединена с котлом для отопления, то ветровые массы могут попадать в трубу, и тем самым вызывать прерывное горение топливного вещества.

Если в деревянном доме есть камин, то труба для отвода дыма должна быть сооружена качественно. Это позволит не попадать дыму внутрь помещения, и дать ему возможность выходить наружу.

В последнее время дымоход для камина в деревянном доме представляет собой довольно сложную конструкцию, в которой используется технология «труба в трубе».

Сама дымоходная труба состоит из трёх составных частей:

• труб из нержавеющей стали;
• слоя теплоизоляционного материала;
• стальной трубы.

Изначально труба из нержавеющей стали обматывается теплоизоляционным материалом, который на ней может быть закреплён при помощи проволоки или любого другого материала. После этого готовая конструкция вставляется в металлическую трубу, которая будет иметь больший диаметр, чем внутренняя.

Способы устройства труб для дымохода в деревянном доме

Кроме такого способа сооружения дымохода есть ещё один способ, для этого используется пластиковый чулок. Основным его преимуществом будет то, что он очень быстро нагревается и быстро остывает. Также его можно использовать тогда, когда необходимо сделать довольно большое количество дымоходных переходов.

Самое сложное – это провести конструкцию через стену, так как дымоход в стене дома из древесины может очень пагубно сказаться на состоянии строительного материала. В большинстве случаев ту часть стены рекомендуется заменить на пенобетон или кирпич. Эти материалы не подвергаются воздействиям высоких температур и не горят. Таким образом, будет обеспечена безопасность всего строения.

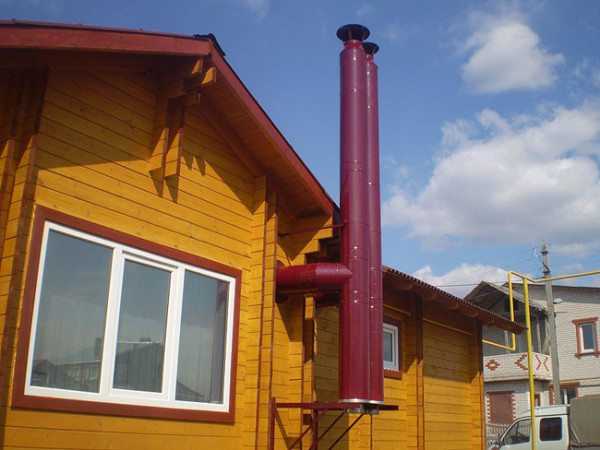

Чертёж и схема вывода дымохода через несущую стену деревянной конструкции

Если же дымоход нужен в качестве газоотвода, и будет использоваться в случае включения отопительной газовой системы, то можно сделать конструкцию, которая выходит наружу через стену. Для организации такого дымохода используются металлические трубы.

В таком случае есть возможность также использовать технологию гильзования («труба в трубе»). Где первая внутренняя труба будет помещена в слой теплоизоляционного материала и только потом – в основную трубу дымохода.

Металлические трубы очень лёгкие не только по весу, но и в установке.

Для этого используются:

• специальные металлические крепления;
• саморезы по металлу;
• шуруповёрт.

Крепления для  трубы на деревянном строении представляют собой металлические пластины, которые имеют изогнутую форму, соответствующую диаметру дымоходной трубы.

Очень часто для того, чтобы провести дымоход в стене деревянного строения используется асбестовая труба, которая будет находиться в специальном коробе из кирпича или другого похожего материала.

Совет. Для того чтобы была возможность провести дымоход внутри стены деревянного дома, необходимо обеспечить их достаточную толщину.

Если такой возможности нет, то стоит соблюдать установленные правила безопасности, где труба должна быть на расстоянии от самого материала не менее 25 см. Такие действия обеспечат безопасность древесины, и она не будет возгораться или обугливаться в результате использования конструкции.

Вернуться к оглавлению

Дымоходы в кирпичных строениях

В обычном кирпичном строении также применяется технология сооружения наружных дымоходов. Они очень часто встречают в тех домах, которые имеют газовое отопления, и в качестве батарей используется колонки или специальные конвекторы. Тогда в стене дома делается отверстие. В него вставляется, как правило, полимерная труба. Между стеной и самой трубой должен быть определённый промежуток, который заполняется бетонным раствором, или используется технология «труба в трубе».

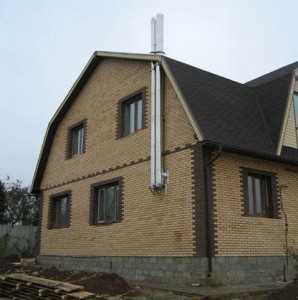

Простой наружный дымоход в кирпичном доме

Для камина правильный дымоход в частном доме из кирпича или любого другого строительного материала возводится вместе со стеной строения.

Выглядит это следующим образом. Есть основная стена, к ней пристраивается камин, а сверху него короб дымохода, который будет выходить прямо на крышу дома. Если дом каменный, то какие-либо изоляционные материалы можно и не использовать.



Но если строение деревянное, то камин и труба дымохода от него должны быть раздельными, чтобы обеспечить безопасность строительного материала (древесины).

Совет.  В дымоходе для камина обязательно должна быть заслонка. Она регулирует подачу воздуха в камин и способствует нормальному процессу горения.

Необходимо учесть, что дымоходная труба должна быть защищена от попадания в неё дождя или снега. Для этого на крыше устанавливается специальная защита в виде козырька. Он должен иметь высоту не более 50 см. В противном случае есть возможность неэффективного использования дымохода, так как в него будет попадать любой порыв ветра.

Есть несколько способов очистки такой конструкции, которые необходимо осуществлять каждый год. Только так можно содержать дымоход в надлежащем состоянии. Для этого используется два метода: механический и химический.

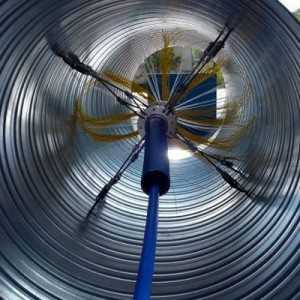

При механическом методе применяются металлические щётки с очень жёсткой щетиной. При химическом методе – разнообразные средства, которые представляют собой полено-трубочист, его необходимо сжечь в печи, камине или другой конструкции.

Перед тем как сделать дымоход в доме, нужно чётко определиться, для каких именно целей он будет служить.
Не в последнюю очередь выбирается материал для сооружения дымохода. Если в кирпичном строении можно использовать любой вид дымоходной трубы, то в деревянном доме есть некоторые ограничения. Что касается количества дымоходов, то оно в значительной степени зависит от используемых в доме приборов или конструкций.

Чтобы дымоход в частном доме работал качественно, его необходимо правильно продумать изначально.

proekt-sam.ru

видео-инструкция по монтажу своими руками, проверка вентиляционных каналов, чистка, фото и цена

Сегодня наш рассказ будет посвящен элементам отопительной системы, с которыми связано много трагических случаев, и в первую очередь речь идет о дымоходах. Если у вас есть баня, дача или жилой дом, где используется автономный котел, значит, вы можете потенциально пострадать от плохой тяги, которая не выводит наружу продукты горения.

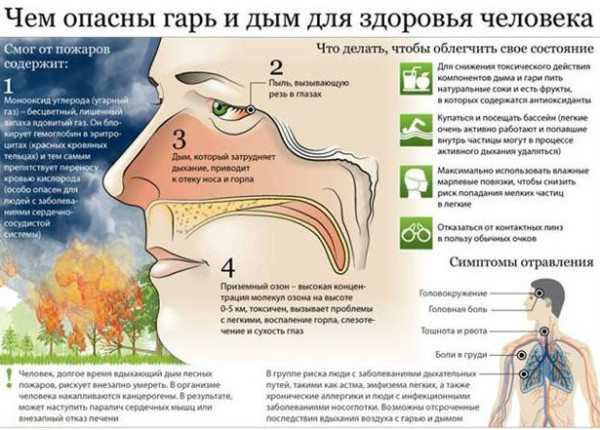

Накопление СО в организме способно привести к «тихой» смерти. Хотите узнать, как обезопасить себя и близких – прочитайте статью до конца.

Вентиляция и дымоходы в частном доме из металла

Что вас может ждать из-за беспечности

Увы, но мы так редко обращаем внимание на забитые дымоходы и вентиляционные каналы, что могли бы уже несколько раз оказаться в «другом мире». Происходит это из-за нашей беспечности, так как мы начинаем хотя бы что-то делать тогда, когда из-за дыма в комнате не можем разглядеть картинку в телевизоре.

Однако это еще полбеды, основная опасность невидима и не ощущается нашими рецепторами – это угарный газ. Он постепенно начинает снизу вытеснять кислород, пока полностью его не вытиснит из помещения.

На фото – симптомы отравления СО

Совет: дымоход и вентиляция в одной трубе согласно СНиП не монтируются.

После этого остается совсем немного времени, чтобы можно было спасти человека, который даже не поймет, что с ним происходит. Казалось бы, чего проще может быть, чем вовремя чистить дымоход и вентиляционный канал, и тогда такой трагедии никогда бы не было.

Совет: определите для себя время и регулярно проводите профилактику вентиляции и дымоходов, делая процедуру самостоятельно или нанимая специалистов.

Разрешается дымоход и вентиляция в одном коробе

Неисправности

Ниже рассмотрим наиболее распространенные причины неисправностей дымоходов и вентканалов. Хотя их намного больше, но почти все связаны с обычной безответственностью владельцев:

Недочет проекта	Нередко работа приточно-вытяжной вентиляции в квартире оставляет желать лучшего из-за недочетов в проектировании системы. В тоже время, частыми бывают случаи, когда во время строительства рабочие используют дымовые и вентканалы как своеобразный мусоропровод. В засоренном виде они не смогут выполнять свои задачи в полную силу.
Засор	Бывает, что система забивается из-за инородных предметов: пыли; паутины; истьев; случайно попавших в трубу птиц.
Отложения	Естественные отложения на стенках дымоходов и вентканалов в виде сажи, пыли и жира. Очищать от сажи первые нужно сразу после появления подобных признаков.
Влажность	Засор может очень быстро появиться и после сжигания плохо высушенных, а также с большим количеством смол дров и бытового мусора. В таких случаях очистка систем вентиляции и дымоотведения обязательна.
Другие причины	Инструкция также говорит, что тяга может ослабнуть и из-за: появления неисправностей в самих вентканалах или дымоходах; коррозии; трещин; обрушений; усадки дома; старения стройматериалов.

Совет: если нет тяги сразу после подключения камина или печи, следует предъявлять претензии строителям, смонтировавших вентиляцию или дымоход на крыше.

Рекомендации по эксплуатации

Причиной большинства отравлений во время пожара от производных горения обычно является плохая работа вентиляции и дымоотведения. Поэтому были разработаны правила и требования, которые необходимо обязательно выполнять при эксплуатации данных систем.

Давайте узнаем о них:

1. Каналы каминов и печей, работающие на твердом топливе, следует проверять и очищать перед началом и после завершения отопительного сезона. Когда же печь работает непрерывно, проверка должна проходить один раз в три месяца. Вентиляционные каналы и трубы для отвода дыма необходимо проверять каждый квартал, а также летом и зимой.

Обязательно проводите профилактику дымоходов и вентканалов согласно графику

2. Если будут выявлены во время проверки серьезные неисправности, требующие ремонта, запрещается использовать отопительные и газовые приборы до полного устранения дефекта.

3. Производить монтаж и ремонт должны организации, обладающие соответствующей лицензией, так как их специалисты обычно имеют все необходимые для этого навыки. Начинать работу они должны лишь после составления акта проверки вентиляции и дымохода.

Совет: эти правила относятся и к владельцам частных домов, и к учреждениям, ответственными за обслуживание и содержание квартир и вентсистем в них.

Помимо вышеперечисленных общеобязательных правил, рекомендуем вам обратить внимание и на такие:

• применяйте в печах и каминах полностью высушенные дрова, в которых низкий процент содержания смол;
• запрещается сжигать в печах и каминах бытовые отходы, особенно любой пластик – пакеты или бутылки;
• периодически прочищайте топку и поддувало от золы, а кровельные вытяжки – от пыли и жира;
• приобретите крышный вентилятор, который поможет улучшить тягу в канале или трубе, его цена зависит от мощности. Особенно это необходимо сделать тем, у кого дымоходы имеют небольшое внутреннее сечение;
• установите своими руками на дымоход защитный оголовок с сеткой, который предотвратит попадание мусора в вентиляционный канал. Зимой регулярно проверяйте данную часть системы, чтобы вовремя очистить ее от закупорки и обмерзания.

Профилактика и ремонт

Для обследования дымовых и вентиляционных каналов можно использовать два способа – классический и современный. В первом случае вам понадобится «ерш» на длинной веревке и груз. Во втором – очень много методов, в том числе видеокамера с прожекторами.

Чистка дымоходов и вентиляционных каналов с помощью ерша

Разработанные приборы позволяют за короткое время и без особых усилий оценить довольно точно тягу в вентиляции и дымоходе. По результатам проверки составляют акт обследования каналов, оформляющийся в виде техотчета установленного образца. Затем выдается заключение, в котором содержатся рекомендации по устройству и ремонтным работам.

Проверка определяет:

• материалы, которые были использованы для изготовления каналов, а также их сечение;
• длину каналов, участки подключений, отводов и сужений, отметки щелей и заторов, обнаруженных в системе;

Проверка вентиляционных каналов и дымоходов с помощью видеокамеры

• обособленность и плотность каналов;
• наличие тяги, горизонтальные участки, зоны с ветровым подпором или без него;
• люки для чистки, противопожарные разделки и оголовки;
• герметичность патрубков;
• состояние коробов вентканалов, вытяжных шахт, а также воздухоприемных решеток.

Вывод

Тяга в дымоходе и правильная вентиляция помещений позволяют создать в квартире и доме комфортные и безопасные условия проживания. Мы рекомендуем вам не игнорировать предложенные рекомендации и стараться их выполнять. В конечном итоге, от этого будет зависеть ваше здоровье и здоровье тех, кто с вами проживает.

Видео в этой статье поможет найти вам дополнительную информацию по этой тематике.

gidroguru.com

Вытяжка для газового котла в частном доме: устройство дымоходов

Добрый день, уважаемые читатели! Не кажется ли вам, что установка газовых отопительных приборов с нарушением соответствующих норм и правил, а также халатное обращение с ними во время эксплуатации привели за последние годы уже к запредельному, просто ужасающему количеству трагедий. Я рисковать не хочу, поэтому перед началом газификации изучил массу нормативной документации и пришёл к выводу, что кроме всего прочего необходима и вытяжка для газового котла в частном доме.

Зачем нужна собственная вентиляционная система для газового котла?

В случае обустройства автономной вентиляции для газового котла она не только будет удалять продукты горения и отработанный воздух из частного дома и заменять его на свежий с улицы, но и выполнять следующие функции:

• предотвращать угрозу взрыва в случае утечки природного газа. Скопившийся в закрытом пространстве газ при определённой концентрации превращается во взрывоопасную горючую смесь. При чём опасность утечки может возникнуть не только из самого котла отопления при погасании факела, но и через разъёмные соединения;
• обеспечивать постоянное поступление кислорода, участвующего в процессе распада топлива при горении. От недостатка кислорода в камере сгорания снижается интенсивность горения топлива, соответственно падает теплоотдача прибора и увеличивается потребление газа;
• обеспечивать чистоту воздуха внутри жилых помещений. Попадание угарного газа даже в незначительном количестве может оказать негативное воздействие на здоровье жильцов дома;
• снижать количество скопившейся сажи и копоти на составных элементах топочной камеры. При отсутствии вентиляционной системы или её плохой работе сажа и копоть не уходят наружу, а оседают на стенках воздуховода, уменьшая его в сечении. При чрезмерном засорении дымоотводного канала есть большая вероятность попадания угарного газа в жилые комнаты.

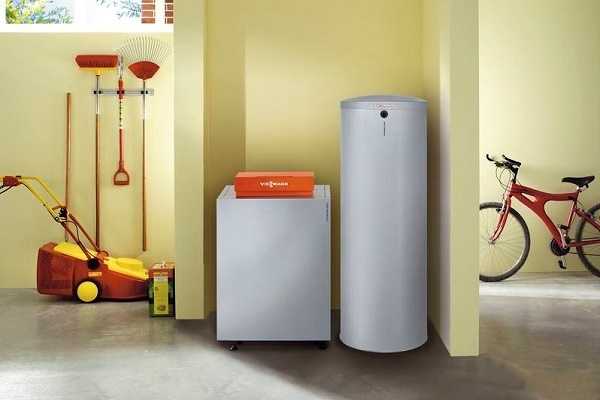

Какие требования предъявляются к помещению для размещения газового котла?

Монтажные работы по установке газового оборудования — это не время для экспериментов. Действовать нужно только в строгом соответствии с нормами и правилами, установленными в строительстве. Прежде, чем приступать к работе нужно ознакомиться с несколькими СНиП по газоснабжению — они в свободном доступе в интернете, и в обязательном порядке изучить инструкцию, прилагаемую к котлу производителем. Важно также правильно выбрать место его установки.

Так, например, газовую плиту и маломощный котёл, работающий на природном газе, можно разместить в кухне или коридоре с высотой потолка не менее 2,2 м, площадью от 15 м², при наличии в нём окна с форточкой. Если же, установке подлежит газовый котёл напольного исполнения, мощность которого превышает 30 кВт и продукты сгорания отводятся в дымоход, то необходимо уже отдельное помещение (котельная). Для оборудования такой котельной, согласно СП 62.13330.2011 (Актуализированной редакции СНиП 42-01-2002), можно использовать:

1. отдельное строение;
2. пристройку к основному зданию;
3. пространство чердака;
4. цокольный этаж;
5. помещение подвала.

При чём, использовать подвальный и цокольный этаж для обустройства газовой котельной разрешается только при наличии в них оконных проёмов, обеспечивающих естественное освещение. Отдельно стоящая котельная должна иметь под собой собственную опорную конструкцию, которая не связана с фундаментом основной постройки.

Вне зависимости от места размещения котельной, в ней должна быть оборудована эффективная вентиляционная система, обеспечивающая трёхкратное обновление воздуха в течение часа.

Кроме того, это помещение должно соответствовать ряду требований, а именно иметь:

• площадь — минимум 4 м² на один отопительный прибор;
• объём — не менее 13,5 м³;
• высоту потолочного перекрытия — от 2,2 м;
• отдельный вход с шириной проёма — от 80 см;
• воздухозаборный проём площадью сечения не менее 25 см² в нижней части дверного полотна или стены или небольшого размера щель между торцом двери и напольным покрытием;
• окна с открывающимися створками. Норма площади остекления 1 м³ взрывоопасных помещений составляет минимум 0,05 м²;
• оштукатуренную поверхность стен. Не допускается отделка обоями, легковоспламеняющимися панелями;
• ровный пол, выполненный из негорючих стройматериалов.

К газовому агрегату должен быть обеспечен свободный подход со всех сторон. Поступление в топку насыщенных кислородом масс воздуха, необходимых для процесса горения топлива, осуществляется через вентканал. Его устраивают в верхней части стен или в перекрытие потолка. А, чтобы данный воздуховод было удобнее чистить, на 300 мм ниже его оборудуют специальный лючок, который представляет собой небольшое отверстие, закрывающееся заглушкой или створкой.

Принцип движения воздуха

Характер движения воздуха в котельной зависит от вида применённой вентиляции: вытеснением отработанного воздуха или перемешиванием его с чистым воздухом.

При вентилировании по принципу вытеснения свежий воздух подаётся в нижний уровень топочной, а затем медленно перемещается в рабочую зону и удаляется через верхние вентиляционные каналы. У такого способа вентиляции есть существенный недостаток — вредные вещества могут концентрироваться за границами приточной струи, что замедляет воздухообмен в котельной.

При осуществлении вентиляции по принципу перемешивания чистый воздух к месту расположения котла поступает уже смешанным с воздухом котельной и удаляется с помощью вытяжки.

При таком способе концентрация вредных веществ распределяется равномерно по объёму помещения и также равномерно удаляется.

Естественные и принудительный способ обновления воздуха в котельной

Если в котельной тяга создаётся при искусственном побуждении, то движение воздуха происходит под действием вентилятора, установленного перед вентиляционной решёткой на входном отверстии воздуховода в топочную комнату. Выбор его мощности зависит от длины воздуховодов, размера проходного сечения, количества изгибов в системе.

Естественный способ проветривания более простой. Он не требует монтажа дополнительного оборудования, хорошая вентиляция обеспечивается за счёт открытых окон и форточек, отверстий в дверных полотнах и зазорах под ними, вентканалов в стенах. При естественной тяги приток воздуха обеспечивается за счёт разницы между давлением воздушной среды снаружи и внутри помещения. На величину силы естественной тяги могут также оказать влияние погодные условия.

Проветривание котельной обеспечивается только при более низкой уличной температуре. В противном случае может возникнуть обратная тяга. Поэтому, даже с хорошей естественной тягой в котельной желательно установить небольшой вытяжной вентилятор, который поспособствует более интенсивному воздухообмену при любых обстоятельствах. При установке технических устройств для притока воздуха принудительным способом в помещении создаётся повышенный уровень давления и происходит выталкивание угарного газа через воздуховод.

Вентиляционная система вытяжного типа работает за счёт принудительного оттока продуктов сгорания природного газа из помещения.

Ну, а наиболее оптимальным вариантом для принудительного проветривания котельной будет приточно — вытяжной тип вентиляции. Он обеспечивает передвижение воздуха в двух направлениях — приток чистого воздуха с улицы и вытяжку продуктов горения из помещения наружу.

Особенности канальной и безканальной вентиляции

В зависимости от конструктивного исполнения газовая вентиляция может быть канального и безканального типа. Различить их между собой достаточно просто:

1. если воздуховоды отсутствуют, а для вентилирования помещения имеются специальные отверстия в ограждающих конструкциях, то такая вентиляция называется безканальной;
2. при канальной вентиляции воздухообмен осуществляется с помощью специальных труб, проведённых по дому.

Расчёт системы вентиляции

Если есть желание самостоятельно выполнить работы по устройству вентиляции газового котла, то необходимо прежде всего составить схему, рассчитать размеры сечения труб, мощность и количество оборудования для принудительного вентилирования котельной. В качестве исходных данных берутся значения следующих параметров:

• геометрических размеров котельной;
• коэффициента, увеличивающего кратность обновления воздуха. Он представляет собой соотношение между оптимальной высотой потолка в котельной (6 м) для обеспечения трёхкратной замены воздуха и реальным размером. При этом, снижение высоты потолка от нормативного показателя на каждый 1 метр влечёт за собой увеличение количества поступающей свежей массы воздуха на 25%;
• скорости входящего воздушного потока — не менее 1 м/с.

Для примера расчёта внутреннего диаметра вытяжки и размера приточного отверстия рассмотрим помещение котельной со следующими габаритами:

1. длиной — 3 м;
2. шириной — 4 м;
3. высотой потолка — 2,8 м.

Соответственно объём помещения будет равен v = 3*4*2,8 = 33,6 м³, а коэффициент кратности k = (6-2,8)*0,25+3 = 3,8.

Количество воздуха, которое нужно заместить за 1 час вентиляции V = 3,8*33,6 = 127,68 м³.

Площадь сечения вытяжной трубы в котельной дома можно рассчитать следующим образом: S = 127,68/3600 = 0,035 м².

Обычно для обустройства системы вентиляции используют трубу круглого сечения, поэтому для расчёта её диаметра можно воспользоваться следующей формулой: D=2√S/π =2√0,035/3,14 = 0,211 м². Ближайший внутренний диаметр из сортамента труб — 225 мм. Такой же размер сечение должен быть у приточного отверстия.

Определить оптимальный диаметр воздуховода, уже зная потребность в воздухе для конкретного помещения, можно и другим методом — при помощи таблицы 1.

Таблица зависимости размера сечения воздуховода от нормы расхода воздуха

Таблица 1.

Монтаж в помещении

Газовая вентиляция в котельной может быть как вытяжного, так и приточного типа. Рассмотрим процесс монтажа каждого типа.

Вытяжная вентиляция

Для устройства данного типа вентиляции нужно соблюдать следующую последовательность действий:

• нанести разметку выходного отверстия воздуховода. Она выполняется по размеру диаметра трубы с запасом примерно в 1 см. При выборе места прокладки трубы для вытяжки, следует учесть, что его выходное отверстие должно находится не ближе одного метра к газовому котлу, чтобы холодный воздух не повлиял на работу прибора;
• просверлить отверстие;
• установить вытяжную трубу в просверленный проём с небольшим уклоном от газового котла в сторону улицы;
• использовать для заполнения зазоров монтажную пену и только когда она затвердеет удалить излишки;
• установить заслонку, с помощью которой регулируется величина проходного отверстия;
• установить вытяжной вентилятор;
• прикрепить на выходе вентиляционную решётку. Она выступит защитой жилья от проникновения насекомых и уличной пыли, а также придаст системе законченный вид.

Вентиляция приточного типа

Монтаж приточной вентиляции осуществляется аналогичным образом, с одним только отличием: вместо вытяжного вентилятора устанавливается прибор приточного типа. Он принимает поток воздуха, охлаждает его или согревает, а затем перенаправляет в помещение. Для котельной частного дома можно использовать простую модель такой установки — приточный вентилятор. Смотрите видео по монтажу:

Испытание и проверка

Проверку эффективности работы вытяжки газового котла проводят при закрытой входной двери и открытом окне в котельной. Обычную бумажную салфетку прикладывают к входному отверстию вентканала. При нормальном функционировании вентиляции она притянется к отверстию, в случае засорения канала или неверно выполненного монтажа салфетка упадёт на пол.

Требования к вентиляции для котла

Газовая вентиляция должна соответствовать следующим требованиям:

1. допустимый угол уклона отдельных элементов дымохода — не более 30º;
2. длина максимального ответвления — 1 м;
3. максимально допустимое количество колен в дымоходе — 3 шт.;
4. в системе должны отсутствовать уступы и сужения поперечного профиля;
5. в состав конструкции должны входить устройства для ревизии и капельник;
6. места поворотов оснащаются очистным лючком;
7. для обустройства вентиляции применяются только идеально гладкие изнутри изделия;
8. расстояние между воздуховодов и поверхностью потолка и стен из легковоспламеняющихся материалов должно быть не менее 0,25 м. Допускается сокращение этого расстояния до 5 см для конструктивных элементов из негорючих материалов;
9. минимальный размер вентиляционного приточного отверстия для подачи воздуха с улицы — 8 см² на 1 кВт номинальной мощности газового агрегата; для притока воздуха изнутри — 30 см² на 1 кВт.

Виды материалов для устройства вытяжки

Для сооружения вытяжки можно использовать керамику, кирпич, стальной прокат.

Кладка из кирпича

Кирпич традиционно используется для устройства дымоходов твёрдотопливных приборов. Он способен выдержать достаточно высокую температуру воздуха изнутри.

Газовые агрегаты работают при более низкой температуре внутри дымохода, поэтому на его стенках может образовываться конденсат, разрушающий структуру кирпича. Это может негативно повлиять на качество работы вытяжки, безопасность и внешний вид.

Керамические изделия

Керамические трубы — это универсальные изделия для обустройства вентиляционных проходов для любых типов котлов. Они термостойкие, долговечные, обладают гладкой внутренней поверхностью, позволяющей беспрепятственно перемещаться воздушным потокам. Однако накапливать влагу, поэтому такая вытяжка для газового агрегата должна дополнительно вентилироваться.

Стальные дымоходы

Для газового котла малой и средней мощности можно использовать обычный стальной прокат, для мощных агрегатов лучше взять жаростойкую сэндвич трубу из нержавейки, конструкция которой состоит из двух труб с разным диаметром. Они вставлены одна в другую, а зазор между ними заполнен уплотнителем из базальтовой ваты.

Коаксиальный дымоход

Представляет собой конструкцию, состоящую из двух труб, вставленных друг в друга не плотно, а с небольшим зазором. Перемещение отработанного воздуха в ней осуществляется по принципу противотока: газ отводится по внутренней трубе, поступление свежего воздуха обеспечивает наружная труба.

В систему из коаксиальных труб в обязательном порядке входит устройство очистки и сборки конденсата.

Расчёт системы вентиляции котла

При расчёте производительности вентиляционной системы:

• Вычисляют площадь котельной.
• Умножают результат на 5.
• Увеличивают полученную цифру на 20%. Это и будет рекомендуемая производительность вентиляционной установки.

Размеры вытяжного отверстия системы должен соответствовать сечению дымохода котла. Ориентировочно можно пользоваться данными из таблицы 2.

Таблица 2.

Мощность отопительного прибора, кВт	Диаметр вытяжного отверстия, см
24	12
30	13
40	17
60	19
80	22

Процесс монтажа

Дымоход может иметь как внутреннее (в доме), так и внешнее расположение (вне дома). Рассмотрим процесс монтажа каждого варианта.

Вне дома

• Присоединить горизонтальный участок сэндвич трубы, который пройдёт через стену к патрубку котла;
• изолировать этот участок и само отверстие в стене;
• прикрепить тройник с ревизией и установить заглушку;
• нарастить последующими звеньями трубу до нужной высоты. В качестве крепёжных элементов используются кронштейны, которыми труба крепится к стене с шагом от 2 м;
• присоединить сверху конструкции конусообразный наконечник;
• усилить стыки хомутами;
• окрасить поверхность трубы термостойкой краской.

В доме

• разметить места выхода дымохода в перекрытиях и кровельном покрытии;
• вырезать проёмы в конструкциях;
• соединить патрубок котла с переходным адаптером;
• присоединить тройник и ревизию;
• прикрепить лист стали и установить основной кронштейн;
• нарастить трубу до нужной высоты;
• в месте перехода перекрытий монтировать защитную конструкцию (проходной патрубок) из оцинкованной стали, в которой нужно вырезать отверстие чуть больше диаметра дымохода. Затем заготовку одевают на дымоход и крепят её к стенкам проёма в перекрытие;
• зафиксировать дымоход стенными кронштейнами и усилить стыки с помощью хомутов;
• установить защитный наконечник сверху трубы.

Выходной участок вентканала над кровлей должен возвышаться:

1. над коньком кровли или парапетом не менее, чем на 0,5 м, если дымоотводная труба находится на расстоянии не более 1,5 м от парапета и верхнего ребра крыши;
2. выше конька или парапета или быть на их уровне, если труба на расстоянии 1,5 — 3 м от конька и парапета;
3. быть не ниже условной линии, проведённой от конька под углом 10º — если высота флюгарки относительно конька более 3 м;
4. над плоской кровлей не менее, чем на 50 см.

Смотрите видео по устройству дымохода:

Изоляция конструкции

Для изоляции поверхности дымохода, соприкасающихся с материалом перекрытия и кровли используют фольгированную базальтовую вату и огнеупорную мастику. Её оклеивают проходной патрубок и заполняют зазоры отверстия в перекрытии.

Если для обустройства дымохода, расположенного вне дома использовали обычную стальную трубу, то такой дымоход изолируется по всей длине.

Борьба с жидкостью с помощью конденсатосборника

Уменьшить количество жидкости, которая скапливается в трубе, можно с помощью конденсатосборника. Он представляет собой цилиндрическую ёмкость со сливным отверстием, устанавливается в основании дымохода, где и собирает конденсат, стекающий по стенкам трубы.

Об особенностях монтажных работ других типов вентиляционных систем я расскажу в следующих статьях. Подписывайтесь на наш канал и делитесь полезными идеями в социальных сетях.

Загрузка…

vseotrube.ru

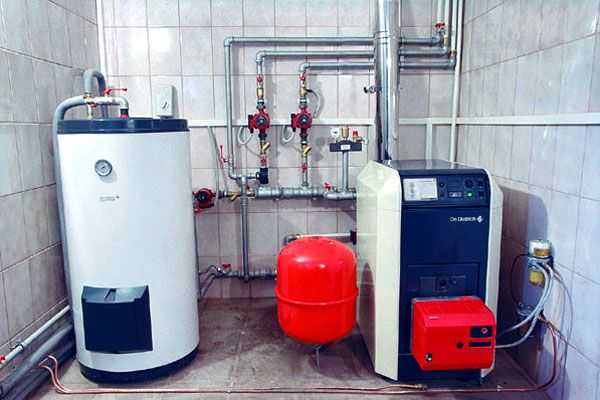

Вентиляция в котельной частного дома

Для поддержания комфортного микроклимата в холодное время дом тщательно стараются утеплить. Помещения реже проветриваются. Когда вентиляция в котельной частного дома выходит из строя, создается аварийная обстановка. Из-за плохой циркуляции появляется множество проблем. Продуманное вентилирование в котельной один из самых основных вопросов.

Содержание статьи

Необходимость и функции вентиляции в котельной частного дома

Чистый воздух имеет большое значения для качественной работы газового котла. Если естественным путем не удается наладить поступление свежего воздуха, проводят искусственное вентилирование.

Без систематического проветривания сгораемые вещества попадают на трубы, снижается эффективность работы газового котла, хуже обогревается дом. Но, даже, не это самое страшное. Из-за неисправной вентиляции и неудовлетворительной работы оборудования в помещении скапливаются избытки угарного газа, жизнь людей ставится под угрозу.

Профессиональный монтаж вентиляции в котельной частного дома:

• Продлевает срок службы на более длительный период эксплуатации;
• Создает в доме хорошие климатические условия для проживания;
• В помещении всегда находится достаточный объем кислорода;
• На стенах не появляется сырость и плесень;
• Меньше концентрация продуктов горения;
• Котел работает с высокой отдачей.

Вентиляция в котельной частного дома регулирует скопление угарного газа, не образовывается обратная тяга. Превышенная концентрация углекислоты опасно для здоровья. Благодаря обменным процессам в воздухе, в помещение поступает кислород, который необходим для жизни человека и налаженной работы газового оборудования.

Требования к вентиляции газовой котельной в частном доме и нормы согласно СНиП

При несоблюдении норм и правил газовые службы применяют санкции, вплоть до отключения газа. В частном доме устанавливается обособленная система вентиляция:

1. Вытяжка за час способна трижды сменить воздух;
2. Приток поступает суммарно в таком же количестве, как в вытяжку вместе с учетом потребности горения газа.

В верхней части потолка должно находиться вытяжное устройство. Обычно – это вытяжная труба. Диаметр трубы обозначают газовщики при создании проекта-схемы на строительство. По всем требованиям диаметр составляет 1,3 метра. Труба создает условия для нормального входа и выхода воздуха.

Например, объем помещения в котельной составляет 15м³. За час эти пятнадцать кубов должны выйти три раза через вытяжку. То есть, 45м³ за час должно естественным образом уйти наружу через вытяжную трубу.

Предусмотрены требования к приточному воздуху. Войти должно 45м³ в помещение, плюс необходимое количество воздуха для горения газа. Любое котельное оборудование потребляет кислород для поддержания горения газа.

Один из нормативных документов, на который ориентируются газовые службы: СниП Газоснабжение 2.04.08-87*

Способы организации воздухообмена

Для нормальной работы вентиляции воздух должен постоянно циркулировать. Организовать процесс можно двумя способами. Приток и отток происходить самостоятельно, без установки соответствующего оборудования для принудительного обмена. Воздух в этом случае, перемещается природным (естественным) путем под воздействием ветра и других явлений. Другой вариант, не надеясь на силы природы, устанавливается искусственная (принудительная) вентиляция.

Естественная вентиляция

Котельная относится к помещению повышенного риска. Если естественная вентиляция в загородном доме находится только на кухне, в ванной и туалете — такой вариант не подходит. Для котельной проводят обособленную систему

• Максимальная высота от пола до потолка составляет 6 метров. Чем ниже высота, тем больше кратность воздуха. На каждый метр кратность увеличивается на 25%;
• Свежий воздух попадает в котельную через систему вентилирования. Дополнительно делаются клапаны внизу двери. Площадь рассчитывается в соотношении 8 см²/1 кВт мощности отопительного агрегата, с помещения — 30 см²;
• Дымоход имеет 2 выхода. Верхний предназначен для вывода продуктов горения из котла, нижний очищает от мусора и грязи. Минимальное расстояние между ними — 25 см. Приточный канал размещается внизу помещения, вытяжной — в верхней части.

Недостаток системы в том, что не всегда естественная вентиляция работает в полном режиме. Большая зависимость от силы ветра.

Система принудительной циркуляции воздуха

Принудительная вентиляция используется в воздуховодах с длинным основанием. Естественная тяга отсутствует. Приточная вентиляция в котельной частного дома связана с воздухообменом всего здания, вытяжная имеет одни канал выхода на улицу.

Достоинства принудительной системы:

• Котельную можно установить в любом месте с подходящими размерами;
• Большой плюс не зависит от внешних условий и природных явлений.

Недочеты:

• Оборудование и процесс монтажа обходится дороже, чем естественная вентиляция;
• При неисправной работе приходится производить дорогостоящую замену.

Требования к устройству дымохода

Дымоход такая же важная часть, как сам котел в отоплении.

Требования к дымоходам, которые устанавливаются снаружи

• С улицы проводится теплоизоляция дымохода для предотвращения образования конденсата;
• По оси котла и до оси дымохода с улицы расстояние составляет не более двух метров. Иначе тяга будет плохая;
• Не менее одного метра должен быть прямой участок вверх от котла по трубе. Только после такого расстояния делается изгиб;
• В любом случае, даже если не образовывается конденсат, обязательно должен монтироваться карман для очистки и отвода конденсата;
• Если котел напольный, делается несгораемая подложка из асбестового и металлического листа. На металлический лист устанавливается котел;
• При прохождении дымохода через стены, если они из сгораемого материала, проводится противопожарная разделка на 0,5 метра сверху и снизу.

Требования к дымоходу, который проходит вертикально через перекрытия потолка и крыши

• По оси расстояние составляет не более двух метров;
• Противопожарная заделка устанавливается в потолке;
• Зона доступа холодного воздуха обеспечивается теплоизоляцией;
• Карман для конденсата и очистки делается на расстоянии одного метра;
• До верха трубы теплоизоляция должна заканчиваться на расстоянии не более 0,1 метра.

Дополнительное требование:

Расстояние от низа котла до верха дымоходной трубы составляет не менее пяти метров.

Общее требование:

Диаметр дымохода на котле, установленный заводом-изготовителем, должен быть равен диаметру дымохода, который выходит из помещения. Встречаются котлы меньшим диаметром, порядка 80 мм. Стандартно внутренний диаметр дымохода составляет 130 мм.

По окончании монтажных работ и установки в каналы наружной трубы, внизу дымохода обязательно монтируют люк для очистки. Когда грязь и мусор собираются на уровне дымохода, тяга прекращает работать. По этой причине в нижней части устанавливают карман для очистки.

Расчет естественной системы вентиляции

Чтобы подобрать вентиляцию, необходимо знать требования к котельному помещению. В нормативных документах не указывается точная площадь помещения. Но минимальная высота в Инструкции по размещению агрегатов должна быть не менее 2,5 метров. Газовые службы, в основном, ориентируются на Инструкцию МДС 41-2.2000. В то время, как СНиП рекомендует использовать помещение 2,2 метра.

Регламентируется ширина:

• 0,7 метров проход,
• плюс ширина самого котла это по санитарным нормам и правилам.
• по инструкции 1 метр составляет ширина прохода,
• плюс ширина котла.

В общей сложности 1,5 метра.

Если объем котельной 15 м³ Высота потолка от плитки котельной на полу до низа перекрытия или потолка – 3 метра. Тогда площадь котельной составит 5 м2 15:3 = 5

Если высота котельной 2,5 метра, 15:2,5 = 6 м² Таким образом, варьируется площадь котельной внутри помещения.

• Высота 2,5 метра;
• Ширина 1,5 метра;
• Объем 15 м³

При расчете естественной вентиляции принимаются во внимание:

• Объем котельного помещения;
• Скорость прохождения воздуха по вентканалам;
• Пропорциональность высоты котельной к коэффициенту кратности воздухообмена.

Пример расчета воздухообмена

• Объем котельной: 33,6 м³;
• Расчет воздухообмена: (6м -2,8м) х 0,25+3 =3,8, где

6 м — оптимальная высота потолка:

2,8 м действительная высота потолка;

3м³ увеличение кратности воздуха на каждый метр опускания потолка.

Расчет показателя циркуляции воздуха в помещении: 33,6 м³ х 3,8=127,68 м³

На основе этих данных, по таблице норм и правил определяется диаметр труб, необходимых для прокладки вентиляции для естественной системы не менее 200 мм.

Правильный монтаж оборудования

Причины выхода из строя газовых установок, в большинстве случаев, банальные. Не очищен дымоход, угарный газ возвращается в квартиру либо неправильно вмонтирована газовая колонка. Важно правильно подобрать и осуществить монтаж.

Каким образом обустраиваются дымоходы

Проще всего осуществляется монтаж горизонтального дымохода.

1. В стене прокладывают отверстие с выходом наружу:
2. Со стороны улицы конструкция поднимается наверх;
3. Соединяется со стеной — рамой, закручивается хомутами.

Внутренний дымоход поднимается от котла на крышу, не выходя из дома. Он проходит через все перекрытия и выходит на крышу. Такой дымоход обычно делают двухслойным. Между слоями закладывается изолирующий материал, чтобы исключить возможность возникновения пожара при нагреве дымохода и оградить от образования конденсата.

1. От котла труба выводится в канал;
2. По каналу поднимается на крышу.

В зависимости от того, какой конструкции дымоход, внизу под углом, рядом с карманом для конденсата, снаружи дома устанавливается опорная площадка для дымохода.

Расположение выхода дымоходной трубы относительно крыши

• Если от конька свыше трех метров выходит дымоходная труба, вполне достаточно установить от горизонта под углом 10◦. Участок должен быть не менее 1 метра;
• От 1,5 до 3 метров — дымоход выводится на одном уровне вместе с коньком;
• Расстояние меньше 1,5 метров – конструкция крепится выше конька, не менее 0,5 метров;
• Для установки дымохода в котельной, пристроенной к дому, берется угол 45 градусов и выше. В отмеренном месте должна выходить труба, чтобы при ветровых нагрузках не задувало запальник в котле.

Если не соблюдать требования регламента безопасности (СНиП), возникают проблемы при сдаче в эксплуатацию газового котла со стороны контролирующей организации.

Фев 15, 2018Т С

ventilsystem.ru
