Варочный котел твердом топливе: Твердотопливные котлы с варочной плитой

Содержание

Разбираемся с видами котлов на твердом топливе

То, что современные твердотопливные котлы становятся снова популярными, начинают понимать и производители, и продавцы. Продажи на них выросли за последнее время, а все из-за того, что производители произвели достаточно серьезные изменения в их конструкциях. И это позволило увеличить коэффициент полезного действия, плюс снизить потребление топлива. Эти агрегаты по своим техническим характеристикам приблизились вплотную к газовым и электрическим котлам. Мы не будем в этой статье рассматривать технологические особенности этих агрегатов, мы хотим разобрать тему – виды котлов на твердом топливе.

Но опять-таки повторяем, нас не будут интересовать некоторые конструктивные элементы типа: одно- или двухконтурность, тип камеры сгорания и так далее.

Классификация твердотопливных котлов

Основной тип разделения всех твердотопливных котлов, которые сегодня выпускает отечественная и зарубежная промышленность, это:

  • Промышленные котлы на твердом топливе.
  • Бытовые твердотопливные котлы.

Понятно, для чего каждый вид используется и в какой области. Единственное отметим, что первый вид – это агрегаты с огромной мощностью, вторые маломощные отопительные приборы. Так как наш сайт посвящен автономному типу отопления, и в нем мы обычно разбираем отопление для жилых и административных зданий, то соответственно нас в первую очередь будет интересовать вторая категории.

Котел с чугунной топкой

Разновидности

По каким критериям лучше всего разделить твердотопливные котлы? Чтобы ответить на поставленный вопрос, необходимо обратить свое внимание на тот факт, что при сгорании твердого типа топлива выделяется достаточно большая тепловая энергия. Поэтому этот тип отопительных агрегатов должен обладать высокими прочностными характеристиками, особенно противодействию высоким температурам и открытому огню.

Хотелось бы обратить ваше внимание на вот какую конструктивную особенность твердотопливного котла.

Но начнем с газового агрегата. В нем, а, точнее сказать в топке, расположен трубчатый теплообменник, по которому перемещается теплоноситель. Сгорая, газ нагревает его. В твердотопливных котлах этот элемент, как отдельная часть, отсутствует. Камера сгорания здесь устроена по типу водяной рубашки: топка имеет двойные стенки, между которыми и движется теплоноситель. Топливо сгорает и нагревает внутренние стенки, через которые теплоносителю и передается тепловая энергия.

Почему мы сделали акцент на камеру сгорания котла? Все дело в том, что ее можно изготовить из двух видов металла: чугуна или стали. Насколько это существенное отличие? Давайте разберемся.

Устройство твердотопливного котла

Чугунная топка

  • Сам по себе чугун является металлом прочным, но он боится ударных нагрузок.
  • Он медленно нагревается, но и медленно остывает.
  • Обладает высокой коррозионной стойкостью.
  • У него огромный срок эксплуатации. Чугунные котлы советского производства до сих пор работают.
  • Сама камера сгорания, а соответственно и теплообменник – это разборная секционная конструкция. При выходе из строя одной секции ее легко можно заменить новой.

А вот недостаток у чугунных твердотопливных котлов один – он не переносит резких перепадов температур. Материал просто начинает тут же на глазах трескаться. И если вы произвели правильную обвязку отопительного агрегата, то бояться вам нечего.

Котел со стальной топкой

Стальная топка

Чем отличается стальной прибор от чугунного?

  • Во-первых, он обладает небольшим весом.
  • Во-вторых, более низкой ценой.
  • В-третьих, меньшим количеством технологических ограничений.
  • В-четвертых, более высоким коэффициентом полезного действия.

Зато срок службы у стальных твердотопливных котлов ниже, просто сталь активно взаимодействует с влажностью, поэтому быстрее коррозирует.

И еще несколько сравнительных позиций:

  • Чугунный агрегат можно перевозить в разобранном виде.
  • Он более долговечен и огнеустойчив.

Поэтому, когда встает задача выбора между стальным и чугунным агрегатом, многие потребители выбирают второй вариант.

Функциональность

В этом разделе хотелось бы остановиться на некоторых видах, с помощью которых можно увеличить количество используемых функций. Сразу приведем пример – это котел-плита на твердом топливе. Что это такое? Это, по сути, все тот же отопительный агрегат, завязанный к отопительной водяной системе здания, только в его конструкции присутствует варочная поверхность.

Эти модели в основном используются в небольших домах и коттеджах. Дачники от них просто в восторге, ведь одним приобретением котла вы решаете сразу две проблемы: отопление и организация кухни. Кстати, на фотографии ниже отлично видны и варочная поверхность, и патрубок сбоку для подключения к системе водяного отопления.

Котел с варочной поверхностью

Твердотопливные котлы с варочной поверхностью сегодня являются очень востребованным видом.

Эффективность

Переходим к очень важному разделу, в котором будем разбирать модели по эффективности работы. В чем суть этого термина? Всем известно, что твердое топливо сгорает достаточно быстро, исключение составляет антрацит. Но так как этот уголь свободно доступен не во всех регионах страны, поэтому чаще всего дома отапливают дровами или брикетами разного вида. Так вот, при сжигании тех же дров выделяется большое количество тепла, часть которого просто вылетает в дымоход.

Поэтому перед производителями всегда стояла задача – найти такие способы, с помощью которых можно было бы повысить КПД агрегата. И такие способы нашлись. Так на свет появились бытовые твердотопливные котлы длительного горения. Что это такое?

Схема пиролизного горения

В этих агрегатах используется пиролизный метод сжигания топлива. То есть, при горении, к примеру, дров при низкой подаче кислорода выделяется так называемый пиролизный газ, который прекрасно горит, выделяя тепло.

Поэтому этот тип котлов в своей конструкции имеет две камеры сгорания: в одной горят дрова, в другой выделенный ими газ. Тепло получается сразу в двух топках, что увеличивает количество тепловой энергии. Но так как мы говорили о КПД агрегата, то необходимо сказать, что он в этом случае резко повышается от 65% до 90%. А это серьезная заявка в категорию экономичных котлов отопления.

Но есть в этой классификации два подвида:

  1. Твердотопливные котлы верхнего горения.
  2. Нижнего горения.

В чем разница? Все дело в зоне горения. В первом варианте топливо горит сверху по принципу обычного костра. Не забываем, что горение происходит при небольшой подаче кислорода, поэтому дрова, в принципе, не горят, а тлеют. Чувствуете разницу? Именно так работают котлы марки «Стропува». Кстати, вот этот котел на фотографии снизу.

Котел модели «Стропува»

Второй вариант – это практически тот же агрегат, только топливо тлеет на решетке. Имеет ли это большое значение? Если смотреть чисто с технологической стороны, то разницы нет никакой. В любом случае, теплоноситель в рубашке будет нагреваться, как положено. Здесь два других критерия:

  1. Поджигать снизу закладку удобнее, для этого предусмотрена дверца со стороны зольника.
  2. При нижнем горении сама зона горения статична. Она расположена  на решетке, поэтому стенки топки должны быть изготовлены из металла большей толщины. При верхнем горении зона перемещается по высоте котла по мере сгорания топлива, поэтому жестких требований к толщине металла не предъявляются.

Кстати, вы обратили внимание на конструкцию и форму котла «Стропува»? Это своеобразная вертикально установленная труба по типу шахты. Поэтому часто этот вид называют шахтными твердотопливными котлами. Самое удивительное, что эти агрегаты могут работать практически на любых видах природных горючих материалов. И не только на природных. К примеру, в шахту можно загрузить опавшие осенью листья, лузгу от семечек, щепки, измельченные початки и так далее.

Внимание! Самое главное – это плотно утрамбовать топливо, чтобы между частицами практически не оставалось зазоров. Именно зазоры создают полоски, куда может проникнуть кислород. В таком состоянии топливо будет активно гореть, а нам надо, чтобы оно просто тлело.

Длительность горения одной закладки

Основные преимущества котлов длительного горения

  • Отличная производительность и высокая тепловая отдача.
  • Достаточно широкая модельная линейка. В настоящее время на рынке можно приобрести самодельные котлы. Это, по сути, тот же «Стропува», только российские умельцы дали ему свое название «Бубафоня» и внесли некоторые конструктивные изменения.
  • Прекрасный внешний вид, который позволяет провести установку в дизайн любого помещения.
  • Простота в обслуживании и настройки теплотехнических параметров.
  • Большое количество моделей автоматизировано.
  • Дешевизна используемого топлива.

Как видите, у стальных и чугунных твердотопливных котлов длительного горения большое количество достоинств. И если к вашему дому газовая магистраль не подведена, то не стоит приобретать электрические котлы. Отопительные агрегаты на твердом топливе прекрасно работают в автономном режиме. Так что на сегодняшний день это оптимальное решение проблемы отопления загородного дома.

Виды и особенности твердотопливных котлов с варочной поверхностью

Существует два вида твердотопливных котлов, отличающихся по функциональности: обычные и агрегаты со встроенной варочной плитой.

Твердотопливные котлы

Перед покупкой твердотопливного котлоагрегата нужно определить, что будет выступать в качестве топлива, и какое применение устройства будет ключевым.

Современные твердотопливные котлоагрегаты делятся на:

Такие приборы могут перерабатывать многие виды твердого горючего материала. Самыми выгодными считаются твердотопливные агрегаты с варочной поверхностью и регулятором ее мощности.

Самые простые – одноконтурные устройства пользуются большим спросом благодаря простоте в эксплуатации.

Виды котлов с варочной плитой

  1. Классический вид прибора – дровяной, так как использовать для них другие виды горючего нецелесообразно ввиду стоимости. КПД – не выше 75%. Их рационально покупать владельцам построек общей площадью не больше 50м2, так как их максимальная мощность – 8,5 кВт.
  2. Агрегаты пиролизного типа имеют максимальную теплоотдачу и двухконтурные модели. Стоят они в сравнении с классическими дороже. Топливо они потребляют экономно, и достаточно быстро окупают себя. Такой вариант подойдёт для больших построек – от 150 м2.
  3. Приборы длительного горения выбираются зачастую из-за низкой периодичности обслуживания, и из-за того, что могут работать автономно в зависимости от мощности до 4 дней. По эффективности и в плане теплоотдачи такой вид значительно уступает пиролизным моделям. Они считаются самыми дорогими и неэкономными.

Варочная панель присутствует во многих видах.

Как выбрать котел на твёрдом топливе

  • Тепловая мощность

В зависимости от площади пространства, которое будет обогреваться устройством, выбирается мощность. Расчет: 2 = 0,12 кВт. Чтобы узнать требуемую цифру, стоит вычисленную площадь умножить на 0,12 кВт.

  • Скорость горения одной закладки топлива

Для длительного использования агрегата нужно выбирать модель длительного горения с автоматизированной подачей пеллет. Такие приборы нуждаются в пополнении гранулированного топлива раз в 3-5 дней.

Двухконтурный прибор может нагревать воду. Если уже установлен бойлер, не нужно покупать двухконтурную модель.

  • Котел–кухонная плита

Устройства с варочными поверхностями – хороший вариант конструкции отопительного котлоагрегата для дачи. Энергия агрегата используется по нескольким направлениям и применяется по максимуму.



Котел коды ТН ВЭД (2020): 8402120009, 8403109000, 8402199009

Котел паровой 8402110009
Котел-утилизатор паровой 8402110009
Котел-утилизатор 8402110009
Котел паровой стационарный утилизатор 8402120009
Котел паровой, 8402120009
Котел водогрейный 8403109000
Котел-утилизатор, 8402120009
, 8402191009
Котел масляный, 8419899890
Котел отопительный, работающий на жидком и твердом топливе 8403
Оборудование технологическое для пищевой промышленности: котел варочный, 8419818000
Паровой котел 8402191009
Котел отопительный, работающий на твердом топливе, 8402120009
Оборудование тепловое для предприятий общественного питания, пищеблоков: печь, плита, фритюрница, гриль, макароноварка, жарочная поверхность, котел пищеварочный, котел пищеварочный с миксером, плита-вок, гриль для кур, гри 8419818000
Котел-утилизатор паровой ЭМА-009-КУ 8402110009
Котел водогрейный КВ-ГМ-3,15–95 мощностью 3,15 МВт 8403109000
Котел «Kabola» В70, отопительный, на жидком топливе, стальной 8403109000
Котел-утилизатор паровой, паровая производительность контура высокого давления — 220 т/ч, контура низкого давления — 50 т/ч; давление пара на выходе из контура высокого давления – 8,33 МПа, из конту 8402110009
-утилизатор 8402200009
Котел отопительный, работающий на жидком топливе 8402120009
Котел паровой стационарный с естественной циркуляцией 8402110009
Оборудование технологическое для пищевой промышленности: котел пищеварочный, 8419818000
Котел паровой дымогарный 8402191009
Котлы водогрейные жаротрубные «СИБИРСКИЙ КОТЕЛ» 8403109000
Оборудование технологическое для пищевой промышленности: варочный котел, 8419818000

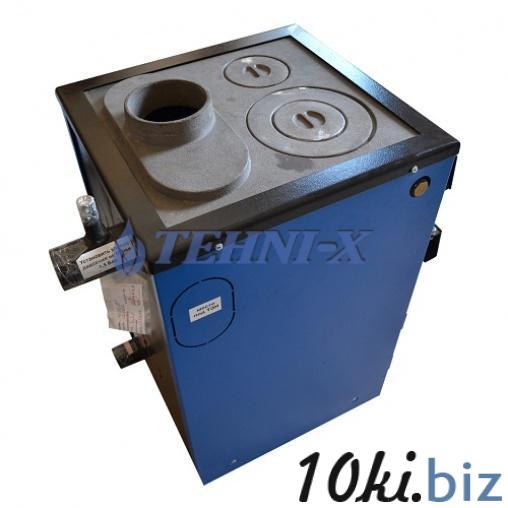

Котел на твердом топливе Огонек КОТВ-14П 14 кВт с варочной плитой

Твердотопливные котлы Огонек КОТВ-14П  с плитой для приготовления пищи, Старобельск, мощность 14  кВт, отапливает помещение площадью до 180 кв. метров и оснащен варочной поверхностью. Дровяные котлы  Огонек КОТВ-14П  завода в Старобельске- это универсальная модель, приемлемая цена  и отличное качество. Котлы на дровах или угле Огонек  КОТВ-14П Старобельского машзавода работают на дровах и угле, просты в использовании, качество котлов гарантировано  более 20 летним опытом производства  котлов на дровах и угле.

Одной загрузки дров в котел Огонек хватает от 4 до 8 часов непрерывной работы. В котле Огонек с турбиной, одной загрузки топлива хватает на 16 часов работы. А если ко всем этим преимуществам добавить очень привлекательную цену, то в результате Вы получите лучшие отзывы о котлах Огонек, которые работают лучше любой рекламы. Твердотопливные котлы Огонек КОТВ-14П с  плитой очень популярные среди потребителей.

Ниже на рисунке приведено конструктивное исполнение твердотопливного котла Огонек  КОТВ-14П


1– бонка для установки регулятора тяги; 2 – заслонка; 3 – газоход; 4 – аппарат; 5 – топка; 6 –
щиток; 7 – колосник; 8 – патрубок подачи воды с отопительной системы; 9 – заслонка; 10 –
камера сбора золы; 11 – дверь для обслуживания колосниковой решетки; 12 – дверь
загрузочная; 13 – термометр; 14 – патрубок подачи горячей воды в отопительную
систему,15 -плита,16 – дверь подачи воздуха

Котлы твердотопливные Огонек выпускаются  на любой вкус и кошелек: простые твердотопливные, с варочной плитой, с водогрейным контуром, с тремя дверцами, турбированые, котлы VIP – с чугунными дверцами и полотенцесушителем. Широкий выбор мощностей позволяет решить проблему отопления любого частного дома, офиса, производства . Кроме того, все модели котлов дровяных Огонек без варочной поверхности, могут быть переведены на сжигание газа. Старобельские котлы КОТВ с успехом отапливают школы, детские сады, гостиницы, фермы, склады, хранилища семян, гаражи, администрации, офисы, больницы и спортзалы. Котлы энергонезависимы, отлично работают при перебоях в электроэнергии. При необходимости отопления площадей больше 1000 м2 можно монтировать несколько котлов в одной системе.

Котел дровяной Огонек в базовой комплектации поставляется без механического регулятора тяги. Регулятор тяги  Вы можете заказать отдельно – стоимость уточняйте у менеджеров. Заказать котел Вы можете через онлайн форму или по телефонам указанным на нашем сайте www.energomag.net.

(095)235-49-95,(096)262-98-48, (063)103-80-04,(044)362-92-50

Доставка котла в любую точку Украины Новой почтой по предоплате или наложенным платежом.

Если Вы сомневаетесь в выборе или не знаете как выбрать дровяной котел Огонек, мы будем рады Вам помочь.

Звоните, пишите мы Вам подскажем.

Твердотопливные котлы по оптовым ценам от производителей. Выгодная Цена! — Kotel24

Твердотопливные котлы типы и виды

        Из за того что разное топливо по разному горит, конструкторы инженеры проектируют котлы под каждое топливо персонально, при этом такой подход дает возможность получить максимальный КПД в каждом случае отдельно. Основные виды топлива на рынке Украины, это дрова, уголь, брикеты и пеллеты. Таким образом котлы на твердом топливе подразделяются на чугунные котлы которые идеально подходит для угля, стальные котлы с большой камерой загрузки и высоким теплообменником как правило подходят для дров и брикет, пеллетные котлы это котел чугунный и стальной с автоматической подачей топлива, пиролизные котлы в качестве топлива используют только сухую древесину.

Угольные котлы

        Горение угля сопровождается с большим выделением тепла в нижней части топлива в виде жара от углей, и с относительно не высоким пламенем. Так же уголь имеет самую высокую калорийность и по этим двум причинам чугунный котел на угле имеет относительно не большую камеру сгорания, теплообменник котла имеет водяную рубашку и в верхней части и что более важно в нижней колосниковой части, где происходит основное выделение тепла. Чугун как материал очень хорошо выдерживает высокие температуры но при этом является хрупким металлом, поэтому чугунные твердотопливные котлы имеют обязательные и необходимые условия для монтажа.

        Для котла из чугуна обязательно должно быть выполнено условие подмеса, контролируемое смешение теплоносителя с подающей лини в линию обратки, для того чтобы в обратной линии температура не падала ниже 50 градусов. Кроме этого монтаж котла на твердом топливе, должен сопровождаться установкой обязательного оборудования, циркуляционными насосами, расширительными баками, группами безопасностями, гидрострелками и буферными емкостями желательно.

Котлы на дровах

        Дровяные котлы из за специфики горения топлива, не очень много жара от углей и высокое пламя, и из за того что дрова в одном килограмме имеют небольшое количество тепловой энергии ( 4 киловатта в хороших дубовых дровах), имеют большую камеру сгорания для того чтобы было возможно за один раз загрузить большой объем топлива, а в верхней части котла располагается много ходовой теплообменник для того чтобы дым и пламя как можно больше передали тепло в водяную рубашку котла.

        Стальной твердотопливный котел может быть универсальным, то есть работать и на угле и на дровах, если он и имеет водяные охлаждаемые колосники. Такие колосники эмитируют работу чугунного теплообменника чугунного котла и с хорошей эффективностью снимают тепло от жара угля и дров. Стальные твердотопливные котлы с хорошим много ходовым теплообменником и водяными колосниками с легкостью могут быть адаптированы к сжиганию пеллет в автоматическом режиме, и быть наиболее унемерсальным оборудованием. Для этого достаточно купить пеллетную горелку со шнеком и бункером, и врезать в дверцу загрузки топлива.

Пиролизные котлы

        Наиболее эффективным отопительным котлом на данныймомент является пиролизный котел. Коэффициент полезного действия таких котлов может достигать до 88 % что является высоким показателем для котлов на твердом топливе. Но для достижения такой эффективности необходимо соблюдать некоторые требования монтажа что приводит к существенному удорожанию при начальном капитальном строительстве.

        Монтаж котла на твердом топливе в этом случае, должен включать в себя кроме стандартных насосов, групп безопасности, расширительных баков еще и линию подмеса с трех ходовым термическим клапаном, монтаж буферной емкости с дополнительным расширительным баком и еще одной линией подмеса с трех ходовым клапаном работающим с погодозависимой автоматикой. Только при таких условиях будет возможен высокий КПД. Поэтому просто купить пиролизный котел не будет являться полноценным решением и без монтажа полного комплекта оборудования не принесет экономии топлива.

Пеллетный котел плюсы и минусы использования

        Котлы работающие на пеллетах, на данный момент являются наиболее комфортабельным видом отопления из котлов на твердом топливе. Существуют два принципиальных вида, это котлы с ретортными горелками которые могут сжигать и уголь и пеллету но при этом не рекомендуются для сжигания дров, и котлы с приставными горелками факельного типа. Пеллетные горелки факельные в своем комплекте имеют автоматику и шнек подачи, и сжигают в автоматическом режиме исключительно пеллету, но при желании всегда можно остановить горелку и загрузить в камеру сгорания дрова, таким образом котлы с такими горелками можно использовать и в автоматическом режиме и с ручной загрузкой топлива.

        Пеллетный котел удобен и при установке, при грамотном проекте можно обойтись без буферной емкости и без другого оборудования которое необходимо для котлов с ручной загрузкой. Единственный минус покупки такого кота это его стоимость, которая раза в два выше аналогичного с ручной загрузкой.

        Какой бы Вы не захотели купить котел отопления, наши специалисты помогут сделать Вам правильный выбор. Наш магазин отопления оказывает услуги проекта отопления, монтажа котельных и систем отопления, а так же гарантийного обслуживания.
