Вентиляционная шахта в частном доме – руководство по проектированию и обустройству

Содержание

Вентиляционные каналы в частном доме

Многие недооценивают важность расположения вентиляционных каналов в частных домах. Часто сталкиваюсь с их отсутствием в частных домах вообще. Они либо расставлены коряво, либо сечения не поддается логике, а бывают случаи когда здание построено, а шахт просто нет. В этой статье расскажу, как правильно расставлять вентиляционные каналы в частном доме. Вы научитесь это делать самостоятельно и поймете основные закономерности. Они совершенно простые.

Виды вентиляционных каналов в частном доме

Существует всего 7 видов всевозможных вентиляционных каналов:

1. Санузла (ванной, туалетной комнаты) – актуально для любого дома;
2. Кухни – актуально для домов с газовой плитой;
3. Кухонного зонта (над плитой) – актуально для любого дома;
4. Котельной –

строго обязательна согласно СП 281.1325800.2016 -пункт 14.3;
5. Дымохода котла – актуально для любого дома.

Дополнительные шахты:
Действующие нормы (например СП 55.13330.2016) регламентируют оборудование вентиляции и в «других помещениях». К этим «другим» часто относят:

6. Шахта вентиляции гардеробных и кладовых;
7. Фановый стояк канализации (по нормативам водоснабжения и канализации).

Больше никаких габаритных шахт (если не делать шахты для приточно-вытяжной вентиляции в частном доме) нет и быть не может. Все шахты начинаются под потолком помещения и проходят через все этажи вертикально вверх.
Шахты вентиляции не допускается размещать ближе чем 100мм от электрокабелей и труб канализации. (СП 60.13330.2012 пункт 7.11.12).
Горизонтальные участки канализации также запрещается проводить через шахты вентиляции.

Размер вентиляционных каналов в частном доме

Через дробь – размер воздуховода и (/) размер внутреннего отверстия шахты.

ШАХТЫ ВЕНТИЛЯЦИИ В КОТТЕДЖЕ
Помещение	Размер шахты (мм)
ОСНОВНЫЕ
Санузел (ванная, душевая)	150х100 / 200х150
Кухня (естественная шахта)	200х100 / 250х150
Кухня (кухонный зонт)	300х150 / 350х200
Котельная (вытяжка)	⌀200 / 250 для Sзд
Котельная (вытяжка)	⌀250 / 315 для Sзд > 400 м2
ДОПОЛНИТЕЛЬНЫЕ
Гардеробная	100х100/150х150
Кладовая	100х100/150х150

Воздуховод (первый размер) идет внутри шахты (второй размер)
Оставляем свободное пространство в 5 см с каждой стороны на крепление, повороты и фланцы. Размеры шахт для всех коттеджей одинаковы, т.к. действующие нормы устанавливают фиксированные расходы вытяжного (удаляемого) воздуха, вне зависимости от размера помещения и размера дома.

Расположение вентиляционных каналов

Как Вы понимаете, никаких особо жестких требований к размещению шахт (кроме как для дымоходов) нет и быть не может. Исходим из обычной житейской логики.

Шахта вентиляции санузлов

Вы можете расположить шахту для санузлов в любом удобном месте. Размер шахты неизменный, т.к. действующие нормы регламентируют один расход воздуха 25 м

3/ч для любых типов санузлов и ванных комнат.
Желательно над туалетом, ванной или душем. Нежелательно около окна или двери.

Шахта естественной вентиляции кухни

Шахта естественной вентиляции кухни появляется только в домах с газовой плитой. В таком случае канал для естественной вентиляции прокладывается в одной шахте с каналом для кухонного зонта.
Внутреннее сечение такой шахты будет аж 600х200. Если два канала невозможно расположить в одной шахте, то можно сделать 2 отдельные шахты : 350х200 – для кухонного зонта, и 250х150 – для естественной вытяжки с кухни. Размеры вытяжных шахт также неизменные, т.к расходы удаляемого воздуха установлены нормами.
Желательно как можно ближе к газовой плитке.

Шахта кухонного зонта (над плитой)

Вы бы знали сколько было споров по поводу этой шахты. О чем это я?
Кухонный зонт имеет встроенный вентилятор. Этот вентилятор слишком слабый, чтобы протолкнуть расчетное количество воздуха в обычную шахту маленького сечения, как например, в квартирных домах (200х100). Мало того, сетчатый фильтр зонта со временем забивается жиром и создает большое сопротивление.

На выходе получается зонт-бутафория, абсолютно бесполезная хрень над плитой, которая и не улавливает и не удаляет запахи от готовки пищи. Поэтому минимальный размер вытяжного канала, который хоть как-то может протолкнуть слабенький вентилятор зонта это 300×150.

Шахта вентиляции котельной

C вентиляцией котельной всё гораздо проще, чем кажется. По помещениям котельной в коттеджах в 2016 году вышли новые нормы. (СП 281.1325800.2016).

Если коротко:

для маленьких котлов (в коттеджах до 400м²) – вытяжная шахта круглая Ø200 (отв.Ø250)
для крупных котлов (коттеджи более 400 м²) – вытяжная шахта Ø250 (отв. Ø315)
воздуховод выводится на высоту равную высоте трубы котла. Чаще всего дымоход и воздуховод вентиляции проводятся вместе в одной шахте в строительном исполнении.

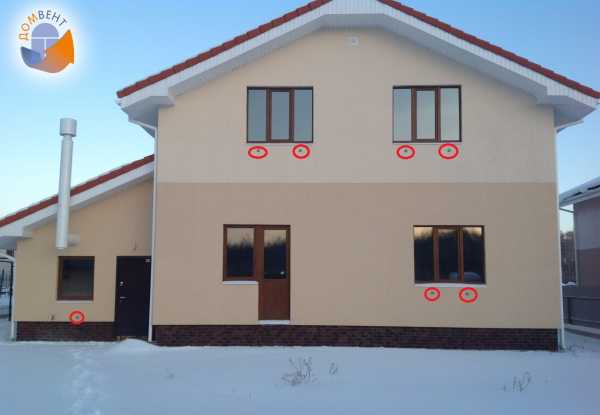

бонусом скажу про приток. Для притока используется отверстие в стене котельной выходящие на улицу, располагается под потолком над предполагаемым местом котла.

Рекомендуется:
Сделать отверстие на наружной стене максимально далеко от вытяжной шахты (см.выше). (Пункт. 14.4 –СП 281.)
Размер отверстия 500×150, либо (если хотите квадратное – 300х300)
Также у меня есть статья о том, нужна ли приточно-вытяжная вентиляция в частном доме и критерии ее выбора.
А теперь несколько правил для любых вытяжных шахт.

5 правил расположения вентиляционных шахт

Правило 1: Шахта может иметь горизонтальный участок длиной не более 1.5 метра.

Шахту для вытяжки из санузла можно разместить не в санузле, а в соседней комнате (например кладовой или построчной) на расстоянии не более 1,5 метра от помещения санузла. Такое требование обусловлено стабильностью работы системы естественной вентиляции. При увеличении расстояния система работать не будет.

Правило 2: Высота шахты естественной вентиляции должна быть не менее 3 метров.

Тяга в системе естественной вентиляции создается за счет разницы плотностей воздуха в помещении и на улице при минимальной для этого высоте шахте – 3 метра.
Можно уменьшить высоту шахты при оборудовании её вытяжным вентилятором. Вытяжные каналы последнего этажа как правило оборудуются настенными вентиляторами. Естественная вытяжка на последнем этаже работать не будет.
Нет разницы плотностей воздуха – нет и естественной тяги.

Правило 3: Все шахты должны выступать более чем на 1 метр от поверхности кровли (СанПиН 2.1.2.2645-10 пункт 4.9) Шахты должны заканчиваться на одинаковой высоте.

По-настоящему интересное правило о котором забывают в 90% зданиях. Все шахты должны заканчиваться на кровле на одной высоте, поэтому если возникает перепад по высоте между двумя шахтами более 1.5 метров, тогда нижняя шахта начинает работать на приток, а не на вытяжку. В таком случае ничего не остается делать, как оборудовать в такой шахте настенные вентиляторы т.е. превратить её из естественной в механическую.

Правило 4: Оборудовать шахту в строительном исполнении — прошлый век. Массивно, дорого и глупо.

Применяйте стальные воздуховоды. Для обшивки шахты в помещениях подойдет гипсокартон в 2 слоя.

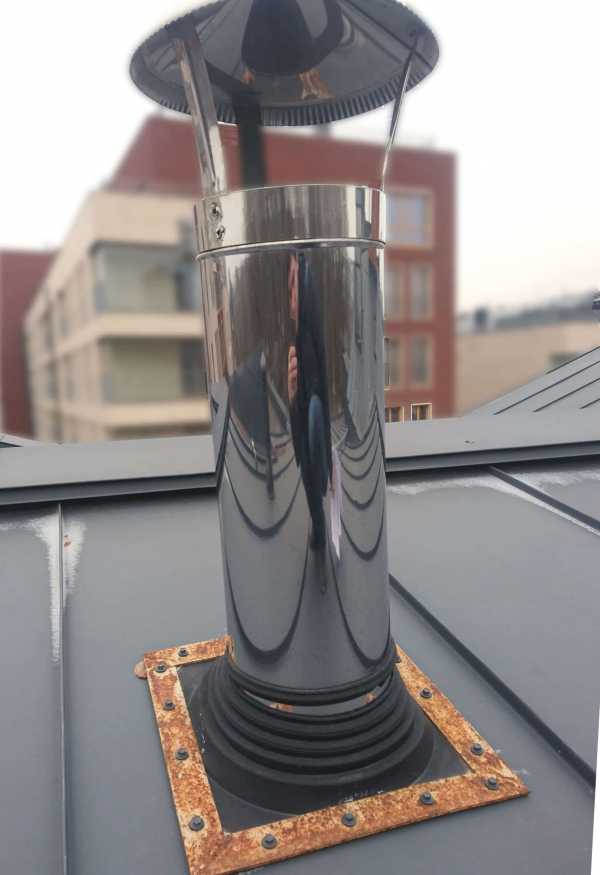

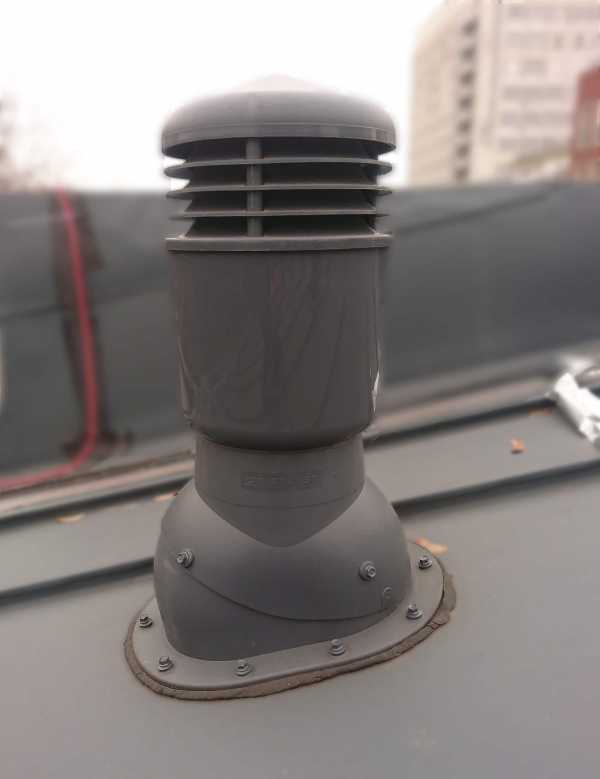

Для прохода через гидроизоляцию кровли используйте проходные элементы фирм Vilpe, Krovent. (этот пункт не относится к дымоходам камина и котла)
Но если вдруг решили делать шахту в строительном исполнении нужно понимание, шахта изнутри должна быть абсолютно гладкая. Необходимо предусмотреть затирку швов либо облицовку шахты изнутри сталью. Это не я придумал. Читайте — СП7.13130.2013 пункт 6.13.

Правило 5: Объединять два помещения (два санузла) в одну вытяжную шахту крайне нежелательно, но можно только при условии оборудования в каждом помещении настенного вентилятора.

Настенные вентиляторы в своей конструкции имеют обратный клапан, который будет препятствовать проникновению воздуха из одного помещения в другой.

Также вам может быть интересна статья про вентиляцию в бассейне частного дома, если вы планируете строительство своего бассейна.

Если у Вас остались вопросы, вы хотите познакомиться или заказать у меня проектирование, звоните +7-963-729-71-20 или пишите на почту [email protected]. На странице Услуги есть калькулятор актуальных цен, и вы можете уточнить цену за интересующий вас раздел проектирования.

hvac-life.ru

Вентиляционная шахта дома — особенности и виды устройства

Для обеспечения циркуляции воздушных потоков в помещениях используют вентиляционные шахты. Данное устройство позволяет создать подходящий климат для комфортного проживания и обезопасить от скопления газов.

Вентиляционные каналы должны находиться обязательно

Вентиляцию необходимо закладывать во время строительства дома, независимо многоэтажного или частного. Система воздушных каналов паутиной охватывает здания, допуская поступление свежего воздуха. Существует ряд мест, в которых они должны находиться обязательно:

Санитарный узел
Котельная
Кухня: 2 вентиляционных канала — один для вытяжки, второй — работающий постоянно
Гараж
Хозяйственные комнаты без окон
Подвальные помещения
Чердак, если нет слуховых окон
Погреб

С какими проблемами сталкиваются при отсутствии вентиляции:

Эффект «плачущих окон»
Плесень в местах скопления влаги
Застой запаха, чада, газов на кухне и санузлах

Сложности с газовыми службами
Не создается правильный микроклимат

Виды устройства вентиляции

В зависимости от построения, системы вентилирования разделяют:

Естественная — Приток и отвод воздуха обеспечивается разными показателями давления в помещении и за его пределами
Искусственная — Основана на работе механизмов, которые создают принудительное перемещение воздушных масс
Смешанная — Функционирует как с помощью механизмов, так и возможен естественный воздухообмен

Каждая система подбирается индивидуально, в зависимости от проекта и помещения, в котором планируется эксплуатация. Обязательной составляющей является вентиляционная шахта.

Устройство вентиляционной шахты

Форма сечения канала шахты бывает квадратной, прямоугольной или цилиндрической структуры. Наиболее часто встречающиеся материалы, из которых монтируют вентканалы — это сталь и термоустойчивые полимеры. Классикой считаются воздушные шахты из кирпича. Одним из требований, предъявляемых к вентиляции, является огнестойкость системы. Составные должны удобно крепиться, обладать герметичностью и не создавать шумов при образовании вихревых потоков.

Устройство состоит из следующих частей:

Центральная шахта, через которую вытягиваемый воздух поднимается вверх и выводится наружу
Вентканалы-спутники. По ним воздух попадает в центральную шахту. Устройство предотвращает попадание удаляемого воздуха в смежные комнаты или помещения
Вытяжное отверстие. Находится непосредственно в помещении, сквозь них, с помощью тяги, воздушные потоки устремляются в вентиляционные каналы

Длину центрального вентиляционного канала шахты рассчитывают исходя из конструктивных особенностей: количество этажей, высота чердака и вытяжной трубы на крыше. Если необходима большая продуктивность, на практике увеличивают размер сечения или длину канала.

Во избежания попадания влаги, осадков, загрязнений в вентиляционную шахту, конструкцию сверху закрывают зонтиком или оснащают дефлектором.

Особенности вентиляционных шахт для частного дома

Полноценная система вентилирования должна обладать двумя устройствами: одно для притока свежего воздухи, второе – для удаления отработанного. В частных домах широкое распространение обрела естественная вентиляция, при которой чистый воздух попадает, просачиваясь через окна, двери, поры в конструкции здания. Отработанные потоки через вентканалы выводятся наружу.

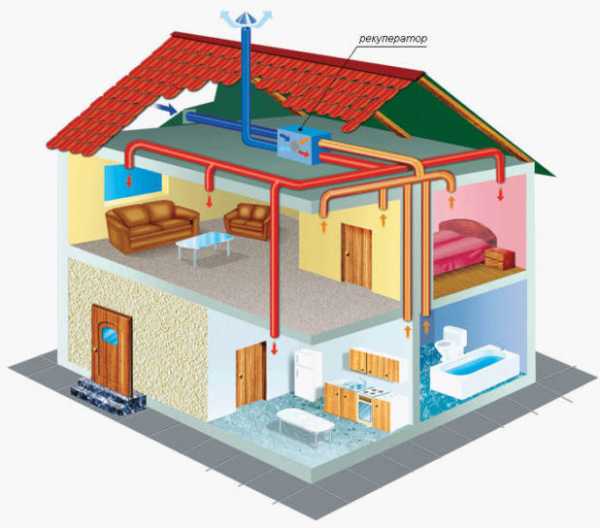

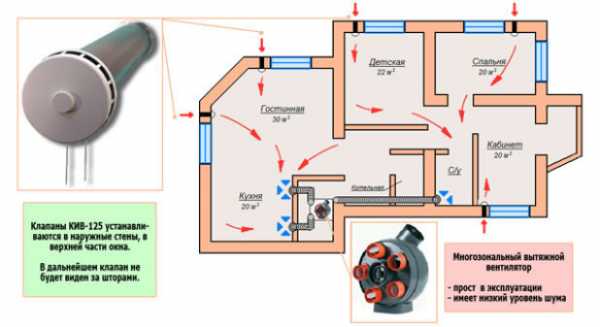

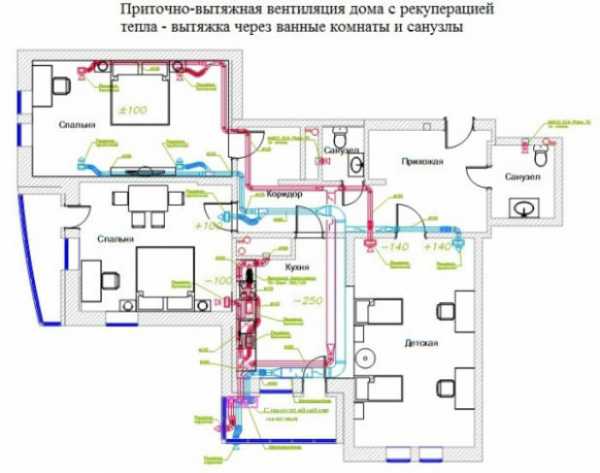

Более совершенна система вытяжных шахт в частных домах – приточно-вытяжная с рекуператором. При монтаже такого блока, вытягиваемые воздушные потоки участвуют в подогреве свеже поступающих, что экономически выгодно в зимнюю пору.

Нюансы, которые необходимо учитывать при проектировке воздушных каналов с естественным вентилированием:

Чем больше и длиннее каналы, тем сильнее тяга
Каналы вытяжки лучше размещать в центре дома внутри стены. В зимнюю пору будет дополнительный обогрев, что увеличит перепад давления и силы тяги соответственно
Каналы должны быть максимально схожего сечения, или с плавными переходами на стыках. Не допускается больших отклонений, чтобы не терять силу воздушного потока
Система воздуховодов должна иметь гладкую поверхность и как можно меньше поворотов и углов, это увеличит сопротивление и уменьшит тяг
Чтобы увеличить скорость и силу тяги рекомендуется вытяжную трубу размещать на 50 см над крышей дома

К достоинствам естественной системы вентилирования для частного дома стоит отнести ее недорогую стоимость и простоту в обслуживании.

Из недостатков: малая эффективность, нет возможности нагревать, охлаждать или очищать воздух. При наличии в доме герметичных окон из металлопластика, рекомендуется периодически ставить их на проветривание, для поступления приточного воздуха.

Вентиляционная шахта в многоэтажном доме

Старые многоквартирные дома и новые бюджетные многоэтажки построены по принципу естественного воздухообмена. Для того загрязненный воздух, запахи и пыль с нижних этажей не попадали в квартиры верхних, необходимо уделить должное внимание системе вентиляционных шахт в многоэтажных домах.

В зависимости от способа вывода вентиляции различают:

Система вентиляционных шахт без сборных каналов. С каждой квартиры выводится на крышу свой канал. Подходит для домов с небольшим количеством квартир. Неэффективно в высотных зданиях
Вертикальная основная шахта со сборными каналами. Из недостатков – возможность перемещение запахов между помещениями при неправильной установке или засорении воздушных проходов
Соединение сборных шахт на чердаке здания. Уделяется внимание точности проектирования, при нарушении которой возможен возврат отработанного воздуха
В качестве сборного канала используется чердак. Наиболее применяемый метод. Создается усиленная тяга благодаря разреженности воздуха на чердаке

Дополнительно устанавливают: вытяжные вентиляторы — для обеспечения принудительного регулирования потоком, обратные клапаны — для предупреждения попадания запахов и грязного воздуха из соседних квартир.

Поступление свежих воздушных потоков создают подходящие условия для здоровья человека и долговечности жилья. Необходимо учитывать все тонкости при организации воздухообмена в доме. При правильно спроектированной вентиляционной шахте, должном и своевременном обслуживании обеспечен хороший микроклимат.

vent-vozduh.ru

видео-инструкция по монтажу своими руками, очистка, чистка, шахтная труба, рукав, узлы прохода вытяжной вентиляции, фото и цена

Вентиляционная шахта в частном доме позволяет осуществлять эффективный воздухообмен всех внутренних помещений с внешней средой. Это позволяет создать в здании оптимальный микроклимат для проживания людей.

В данной статье мы разберём особенности такой конструкции.

Фото вентиляционной шахты загородного коттеджа

Общие положения

Для чего вообще нужна вентиляция в доме? Можно выделить два основных фактора:

Назначение

Описание

Обновление воздушных масс

В замкнутом пространстве постепенно скапливаются:

пары углекислого газа, которые являются продуктом человеческого дыхания;
пыль;
болезнетворные микробы;
выделения с предметов внутреннего интерьера;
различные запахи, которые даже будучи приятными, смешавшись, таковыми уже не кажутся.

Всё это в совокупности может причинить значительный вред здоровью взрослого человека, не говоря уже о ребёнке. Эффективная система вентиляции позволяет вывести такой «коктейль» наружу и заменить его чистыми воздухом.

Защита здания от сырости

Проветривание также позволяет избавлять помещение от скопления излишней влажности, которая может вызвать появление и распространение грибков, плесени и процессов гниения.

Последствия некачественной вентиляции или её полного отсутствия

Совет: для борьбы с плесенью в сочетании с проветриванием рекомендуется использовать специальные антисептики. Их цена вполне доступна, а результат достаточно ощутимый.

Особенности монтажа и эксплуатации вентиляционной шахты

Вентиляционная шахтная труба изнутри

Вытяжные вентиляционные шахты являются весьма габаритными конструкциями и поэтому применяются обычно либо в многоквартирных зданиях, либо в особняках, имеющих два или более этажей. Зато они позволяют реализовать качественную и относительно дешёвую вентиляцию во всех помещениях.

Структура

Основной расположенный строго вертикально канал, обычно имеющий размеры сечения 30 на 60 см. Именно он берёт своё начало ещё в подвале, проходит через все этажи и выходит на крышу.

Малые боковые каналы, соединяющие основную часть шахты с вытяжными отверстиями, расположенными в комнатах.
Узел прохода вытяжных вентиляционных шахт – это точка выхода системы на крышу.

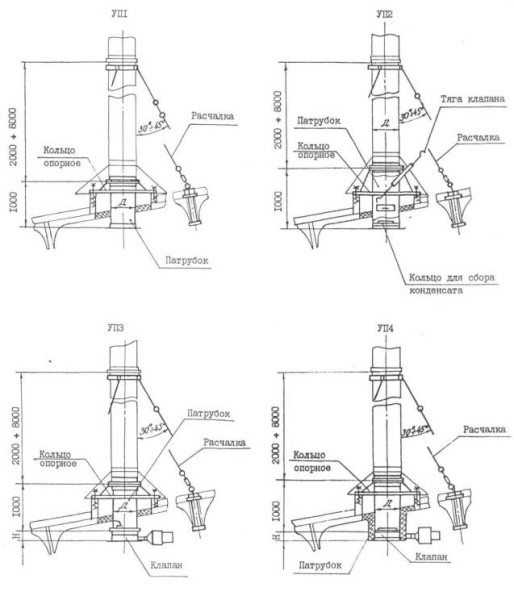

Узлы прохода вытяжных вентиляционных шахт, различные схемы реализации

Вытяжной короб.

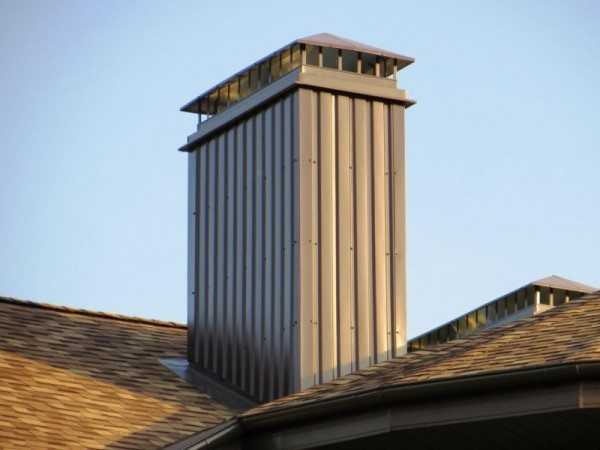

Образец вытяжного короба, возвышающегося над крышей

Сверху заканчивает сооружение специальный колпак для предотвращения попадания в вентиляцию атмосферных осадков.

Пример подходящего колпака из нержавеющей стали

Совет: рекомендуется при наличии финансовых средств установить на выходе шахты дефлектор. Он не только защитит от дождя и снега, но ещё и обеспечит усиление тяги за счёт ветра, что позволит сэкономить на монтаже вентиляторов.

В производственных помещениях очень часто применяется вентиляционный шахтный рукав, позволяющий подключиться к основному каналу более быстро и экономно.

Гофрированный вентиляционный рукав

Высота

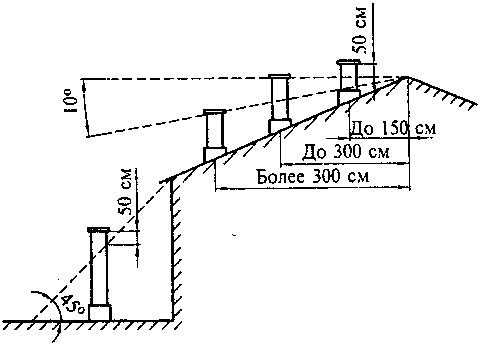

Схемы расположения вентиляционных шахт разной высоты

Инструкция по СНиПу предполагает соблюдение следующих расстояний между вытяжным коробом и точкой воздухозабора:

Направление	Расстояние, м
По горизонтали	10
По вертикали	6

Возвышение же над уровнем кровли определяется за счёт удаления выхода шахты от конька:

Если расположение практически рядом и не превышает 150 см, то короб должен возвышаться не менее чем на 50 см над коньком. Это же относится и к плоским ровным крышам.
Если расстояние от 150 до 300 см, то можно располагать оба объекта на одном уровне.
Если же удаление превышает 300 см, то отверстие выводят под наклоном 10 градусов по отношению к коньку.

Расположение короба в зависимости от расстояния до конька крыши здания

Примечательно, что для помещений общественного питания правила предусматривают обязательное возвышение шахты над коньком не менее 100 см.

Материал

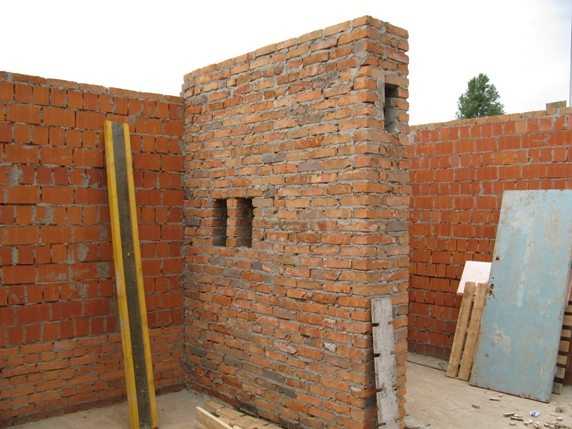

В жилых и общественных зданиях для изготовления вентиляционной шахты со всеми её отводными каналами обычно применяют бетон, кирпич или дерево, оббитые оцинкованным железом. Внутри же покрывают войлоком, пропитанным раствором из глины и штукатурят.

Промышленные же объекты выполняются из листовой стали.

Образцы листовой стали

Пожарная безопасность

Это очень важный момент по отношению ко всей вентиляционной системе. Ведь представьте, при её успешной реализации в вашем доме получается воздушное соединение всех комнат, что представляет собой идеальное место для распространения пламени. Поэтому при оборудовании каналов должны применяться или же огнестойкие материалы, или же барьеры с аналогичными свойствами.

Утепление

Слой утепляющего материала под металлическим кожухом

Для чего выполняется утепление выходного короба своими руками?

Давайте посмотрим:

Исключается возможность появления конденсата на поверхности трубы, являющегося причиной распространения плесени и образования льда в зимний период.
Снижается уровень теплоотдачи, что благотворно воздействует на усиление тяги.
Уменьшается опасность возгорания.
Становится слабее воздействие шума и вибрации, имеющих место в процессе эксплуатации системы.

Толщину теплоизоляционного слоя необходимо выбирать, руководствуясь такими параметрами:

Присутствием «точки росы».
Формой и размером шахты.
Коэффициентом теплопроводности используемого материала.
Температурным перепадом между внутренней частью вентиляции и здания.

Следует знать: в кирпичной шахте конденсат не образуется, поэтому для них утепление проводить совсем необязательно.

Процесс утепления можно осуществить двумя методами:

Наружный. Заключается, по сути, в надевание утепляющего сэндвича поверх короба. При этом в течение эксплуатации можно легко осуществлять уход за теплоизоляционным материалом, предотвращая его деформацию.
Внутренний.

Выполняется так:

Зачищаем внутренние стенки шахты.
Наклеиваем на них листы минеральной ваты.
Фиксируем дюбелями.
Покрываем штукатуркой.

Уход

Чистка вентиляционных шахт специалистами

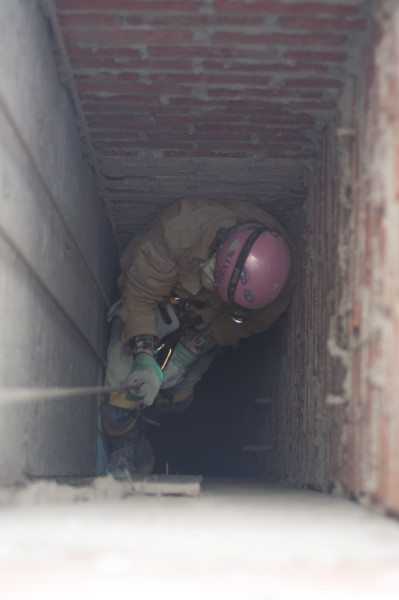

Очистка вентиляционных шахт, как правило, выполняется изнутри при погружении в неё сверху. При этом следует запастись полным набором индивидуальной защиты, включая респиратор.

Затем на прочной верёвке со страховкой медленно опуститься, осматривая стены и зачищая загрязнённые места. Внизу же снятый мусор собирается пылесосом.

Если же размеры не позволяют попасть внутрь, то чистка производится длинными щётками через боковые каналы.

Вызов профессиональных работников обойдётся недёшево, но зато вам не придётся рисковать самостоятельно, опускаясь в тесное помещение, и вы будете уверенны в результате. Кроме того, бригада специалистов обычно проводит и дезинфекцию воздуховода.

Заключение

Приток свежего воздуха и удаление отработанного – эти процессы очень важны для здоровья жильцов. Обустройство вентиляционной шахты позволит эффективно и относительно экономно решить данный вопрос раз и навсегда. Основные нюансы выполнения такой задачи изложены выше (см.также статью «Какой должна быть вентиляция в туалете»).

Закладка шахты для вентиляции дома

Видео в этой статье предоставит вашему вниманию дополнительные материалы. Позаботьтесь о чистом воздухе в вашем доме своевременно.

gidroguru.com

Вентиляция в частном доме, как правильно сделать вентиляцию, схема

Наверное, каждый житель большого города мечтает об уютном домике в тихой живописной местности за городом. Однако у частных домов есть свои недостатки. Жизнь здесь покажется отнюдь не раем, если на потолке и стенах будет проступать плесень, а окна начнут запотевать. Избежать таких неприятностей поможет правильно организованная вентиляция в частном доме. Для этого необходимо позаботиться о системе естественной вентиляции. Она обеспечивается за счет основных вентиляционных шахт, которые проектируются и устанавливаются еще на этапе возведения стен, и приточной вентиляции. Она необходима для организации подачи свежего воздуха в дом, в котором установлены пластиковые окна, являющиеся герметичной конструкцией.

Отечественная компания «Домашняя вентиляция» предлагает систему приточной вентиляции высокого качества — стеновые приточные клапаны Домвент, разработанное специально для российского климата.

Монтаж системы базируется на тщательно выверенных расчетах, которые производят наши специалисты. Только после выполнения расчетов мастера выполняют установку вентиляции. Правильно рассчитанная и установленная вентиляция дома надежно оберегает жилье от духоты, сырости, плесени и грибковых образований. В то же время она не допускает сквозняков. Особенно актуальна качественная вентиляция в деревянном доме — появление сырости значительно снижает долговечность древесины.

Как спроектировать вентиляцию дома?

Принцип работы вентиляции дома основан на законах физики. Учитывая то, что давление внутри и снаружи помещения разное, воздушные потоки с улицы легко попадают внутрь дома. Зная этот принцип, можно понять, как сделать вентиляцию в частном доме самостоятельно. В то же время, ввиду необходимости произведения инженерных расчетов, все же стоит, по крайней мере, проконсультироваться со специалистами — неправильность расчетов приводит к сбою в работе всей системы. Поэтому если и монтируется вентиляция в частном доме своими руками, схема должна быть выполнена профессионалами. Практика показывает, что в большинстве случаев вентиляцию, расчеты которой проводились самостоятельно, приходится переустанавливать.

При обдумывании ответа на вопрос, как правильно сделать вентиляцию в частном доме, прежде всего, следует учесть особенности конкретного помещения. Нельзя оставлять без внимания наличие и расположение источников влаги.

Специалисты нашей компании всегда подчеркивают, что существенно упростить работы по монтажу вентсистемы поможет консультация с профессионалом еще на этапе проектирования. Квалификация и солидный опыт работы сотрудников нашей компании позволяют максимально учесть все конструкционные особенности строения, что даст возможность выполнить установку в короткий срок и при минимальных затратах. Проектировщиком полностью продумывается система вентиляции в частном доме, схема передается монтажникам. Можно сказать, экономия временных и материальных расходов достигается при оптимальном взаимодействии инженера, архитектора и заказчика.

Как выбрать систему вентиляции?

Современные вентиляционные системы делятся на две группы:

принудительная (организованная) вентиляция. Обустраивается с применением специального оборудования — вытяжек, обеспечивающих принудительный отток и приток воздуха. Основной недостаток такой системы – сложность монтажа и высокая стоимость.
естественная (неорганизованная) вентиляция— отток отработанного воздуха и приток свежего осуществляется через дверные и оконные проемы.

Но так как в настоящее время в большинстве частных домов устанавливаются герметичные пластиковые окна и дверные конструкции, для организации естественной вентиляции дома нужны не только вентиляционные шахты (отводящая вентиляция), но и приточные клапаны. Они не только обеспечивают эффективный приток свежего воздуха, но при этом сохраняют тепло, так как устанавливаются над радиаторами отопления. А благодаря наличию звукоизолирующих компонентов такие приспособления препятствуют проникновению звуков с улицы в помещение.

Наши клапаны можно приобрести более чем в 100 городах. Узнайте, где купить Домвент в вашем городе!

Рассчитайте стоимость заказа с установкой!

Калькулятор

www.domvent.com

Вентиляция в частном доме своими руками

Наши жилища постепенно становятся все более «закупоренными». Объяснение простое – глядя на то, как стремительно растут цены и тарифы, собственники стараются по максимуму снизить теплопотери.

Достижению этой цели способствует замена деревянных оконных блоков на более современные пластиковые изделия, наличие в продаже различных утеплительных, облицовочных материалов и ряд иных факторов. Традиционно обустраиваемая естественная вытяжка в таких условиях не может эффективно выполнять свою функцию, поэтому для создания приемлемого (комфортного) микроклимата в частном доме следует установить полноценную вентиляционную систему.

Разберемся с одним из наиболее простых вариантов вентиляции – схемой с выходом в стену и особенностями ее монтажа своими руками.

Вытяжка и вентиляция – понятия несколько разные. Главное отличие между ними в том, что в первом случае, как правило, подразумевается организация воздухообмена лишь в одном помещении. Поэтому для частного дома необходима именно полноценная вент/система.

Содержание статьи

Общая информация о вентиляционной системе

Принудительная вентиляция обойдется несколько дороже, поэтому у такого решения есть и противники. Они считают, что если правильно составить схему с выходом в стену, грамотно произвести инженерные расчеты, обеспечить свободную циркуляцию воздушных масс через все помещения, то для частного дома лучшее решение – вентиляция естественная. С точки зрения экономичности и простоты монтажа своими руками такой вариант, несомненно, предпочтительнее.
Однако есть и минус – такая схема не позволит производить искусственное регулирование скорости воздушных потоков, следовательно, в ряде случаев и устанавливать именно тот микроклимат, который необходим в жилище. А причин тому может быть несколько.
Например, постоянные изменения направления ветра, его силы. Кроме того, придется использовать каналы, проходы через стены большего сечения, а это уже определенные неудобства и при монтаже, и в плане «маскировки» элементов системы.
Решать, на каком типе вентиляции остановить выбор, предстоит собственнику. Одно дело, если частный дом из древесины (значит, его стены «дышат»), другое – из кирпича. Многое зависит и от этажности, планировки. Вряд ли кого устроит перспектива организации хорошего проветривания помещений в зимнее время методом открывания всех дверей и окон.
В любом случае, в основе своей схема вентиляции с выходом в стену совершенно идентична. Разница лишь в линейных параметрах каналов и наличии/отсутствии некоторых механизмов. В первую очередь, вентилятора. Поэтому далее – лишь общее описание порядка расчетов и особенностей монтажа системы, которое справедливо для любого ее типа.
Особенности схемы вентиляции
В принципе, в основных моментах ее организации разбираются все. Что такое переток масс воздуха между зонами, зачем нужен вентилятор – на эти и подобные вопросы ответить несложно. Но грамотный монтаж системы предполагает знания по этой теме хотя бы на полупрофессиональном уровне. Поэтому кое-что следует уточнить.
В здании может быть несколько независимых вент/систем, охватывающих однотипные сектора, уровни и так далее. Все определяется габаритами, этажностью, планировкой строения. Для частного дома достаточно, как правило, и одной, но при условии, что она грамотно рассчитана и смонтирована. Критерий – в схеме вентиляции должны быть задействованы все без исключения помещения.
Обязательное наличие точек поступления (забора) воздуха извне и его отвода (удаления) наружу. В нашем случае они располагаются в стенах.
Что учитывается при составлении схемы вентиляции
Планировка частного дома
В зависимости от удобства и целесообразности прокладки трассы вент/каналов, проходов в стенах определяются места крепления решеток и коробов. Для принудительной системы имеет значение возможность подключения электрических механизмов к сети пром/напряжения.
Параметры вентиляционных каналов
В первую очередь – их сечение и профиль. Для подобных расчетов в интернете имеются специальные таблицы. Сделать необходимые подсчеты можно и на онлайн калькуляторах. Их легко найти на тематических сайтах. И вот здесь становится понятно, что для некоторых помещений естественной вентиляции будет явно недостаточно, что и подтверждает мысль, высказанную в начале статьи – для частного дома предпочтительнее система принудительного типа . Как вариант – комбинированная, когда она монтируется для отдельных комнат, чтобы не устанавливать громоздкие короба (трубы).
Это объясняется тем, что при составлении схемы и расчете параметров главный критерий – скорость потока, измеряемая в м³/час. С уменьшением величины профиля канала она должна возрастать. Без установки вентилятора этого добиться в некоторых случаях невозможно.
Например, крупногабаритные вент/каналы в маленьких помещениях – нонсенс. Замаскировать их точно не получится, да и полезный объем они существенно уменьшат. Что же касается комнат, в которых воздуху требуется более частое освежение (кухня, прачечная, сан/узел), то в них монтаж принудительной вытяжки просто необходим.
Вид оконных блоков
Считается, что если в доме они деревянные, то проблема притока воздуха извне частично решена (через щели, зазоры). Но здесь многое зависит и от специфики их монтажа. Насколько герметично заделаны все стыки, можно ли устранить недостатки – вот это и следует определить.
Еще лучше – если планируется рамы поменять. Те же деревянные на изделия пластиковые. Этим желательно заняться параллельно с монтажом вентиляции. При заказе блоков нужно лишь оговорить с изготовителем, чтобы в них были установлены приточные клапана (оконные). В этом случае не потребуется делать в стене специальный проход (а то и несколько). А заниматься этим придется для установки других клапанов, стеновых. Иначе не обеспечить притока свежего воздуха с улицы.
Рекомендация по выбору воздуховодов
При обустройстве вентиляции используются воздуховоды из металлов или пластиков. Для частного дома последний вариант лучше – и по удобству монтажа, и по более низкой стоимости. Но в продаже встречаются пластики разных модификаций. С точки зрения практичности целесообразно приобретать все комплектующие системы вентиляции из ПВХ. Они выгодно отличаются от аналогов прочностью и неподверженностью деформации при перепадах температуры. А в отдельных комнатах частного дома (например, кухне) они могут быть значительными.
Примеры схем вентиляции для частных домов
Все строения отличаются проектами и внутренним наполнением. Поэтому однозначной рекомендации по составлению схемы и монтажу системы вентиляции своими руками не даст ни один специалист. Только лишь после непосредственного ознакомления со спецификой конкретного частного дома и его планировкой.
Особенности монтажа вентиляции в частном доме
Количество клапанов зависит от объема помещения. Определяя места их расположения, желательно ориентироваться на оконные проемы. Во-первых, шторы закроют (хотя бы частично) вентиляционные решетки. Во-вторых, проходя через зону, где смонтирована отопительная батарея, холодный воздух, поступающий извне сквозь стену, станет несколько нагреваться. Следовательно, нужный микроклимат в комнате установится значительно быстрее.
Чтобы не переустанавливать дверные полотна, необходимо обратить внимание на изделия с уже готовыми вент/решетками (их еще называют переточными). Если зазор пол – нижний срез двери менее 1,5 см, то придется менять высоту установки петель. То есть, приподнимать полотно, иначе циркуляция воздуха между помещениями будет нарушена, или станет невозможной.
На что ориентироваться при определении достаточной скорости воздухообмена? Наверное, это последний вопрос по данной теме, который представляет практический интерес. Все остальное при монтаже вентиляции своими руками несущественно. Приобретая готовый комплект в соответствии с проектом частного дома, собственник получает и инструкцию производителя по особенностям сборки системы, способам ее герметизации и так далее. Но сначала ведь необходимо все рассчитать. Какова же приемлемая скорость (м³/ч)?
Принудительная вентиляция – от 3 до 5.
Естественная вытяжка – до 1.
В качестве послесловия стоит отметить, что прежде чем приступать к монтажу вент/системы своими руками, правильность собственных расчетов следует проверить, обратившись к специалисту. Или сразу договориться о составлении проекта. Выйдет дороже, зато будет гарантия, что не придется ничего переделывать в монтаже.
dearhouse.ru

РубрикаДом
