Вентиляция приточная для дома – Приточная вентиляция в частном доме

Содержание

90 фото основных типов вентиляции и их классификация

Все больше и больше квартир и домов обзаводятся пластиковыми окнами. В погоне за столь желанной и необходимой теплоизоляцией – это хорошее подспорье. И действительно, пластиковые окна и металлические уплотненные двери прекрасно справляются с возложенными на них обязанностями.

Однако вместе с тем, особенно в зимнее время года, когда окна и двери плотно закрыты, в квартире и доме может обнаружиться ряд неожиданных проблем. Повышенная влажность, запотевание окон и появления грибка. Вы можете ощущать «тяжёлый» воздух, что в свою очередь приводит к головным болям и плохому самочувствию.

Обратная тяга из вентиляционных или даже дымоходных каналов – еще один неприятный сюрприз. Все это – результаты маломощной или вовсе отсутствующей приточной вентиляции в доме или квартире.

Без регулярного воздухообмена в доме невозможно добиться комфортной эксплуатации жилья. Вентиляционные каналы, обустроенные в кухне и ванной комнате, не способны выполнить отвод отработанных воздушных масс без стабильного притока свежего воздуха.

Ведь говоря простым языком, чтобы воздух стабильно и постоянно выводился из жилья, он должен также стабильно и постоянно подаваться в то же помещение. Кратковременное открытие окон не способно кардинальным образом решить данную проблему.

Механические варианты обеспечивают естественное попадание в жилое помещение необходимых объёмов воздуха. Какие существуют варианты систем приточной вентиляции? Как их установить и эксплуатировать? Давайте разбираться.

Разновидности установок приточной вентиляции

Системы приточной вентиляции классифицируются по следующим особенностям:

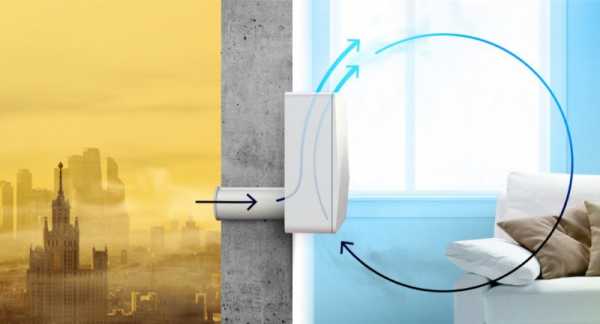

Бесканальные. Воздушные массы с улицы попадают в комнату сквозь специальное техническое отверстие. Приток воздуха может осуществляться через отверстие в наружной стене или раме окна.

В большинстве вариантов система выполнена в сплошном корпусе. Такой вид приточной вентиляции обеспечивает стабильный приток необходимого воздуха только в той комнате или помещении, в которой она установлена.

Канальные. Необходимые воздушные массы принудительно нагнетаются в квартиру или дом по системе воздуховодов. Такая установка осуществляет подачу воздуха комплексно и равномерно во все помещение или жилье.

Если вы остановились на бесканальном варианте, который в большинстве случаев значительно дешевле и проще в установке, чем канальный, то где и как его установить?

Где правильно установить бесканальный приточный клапан?

Приточное техническое отверстие должно находиться на противоположной или перпендикулярной стене по отношению к стене, в которой установлены вентиляционные каналы.

Это могут быть следующие варианты:

Промежуток между радиатором и подоконником
В наружной стене помещения
В оконной раме пластикового окна

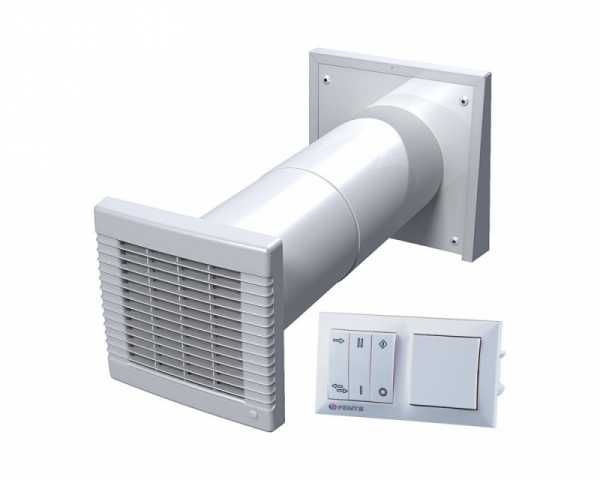

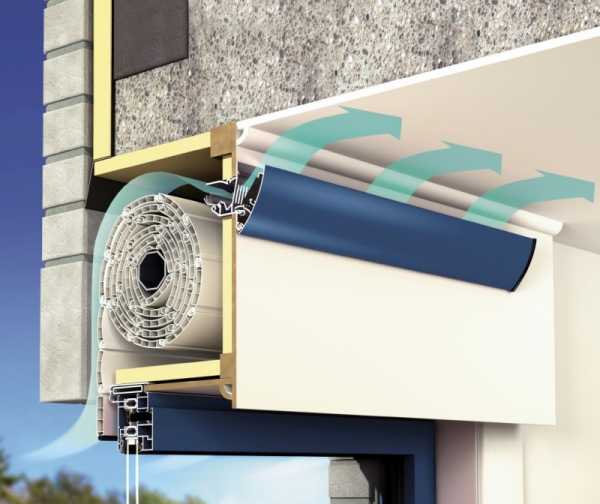

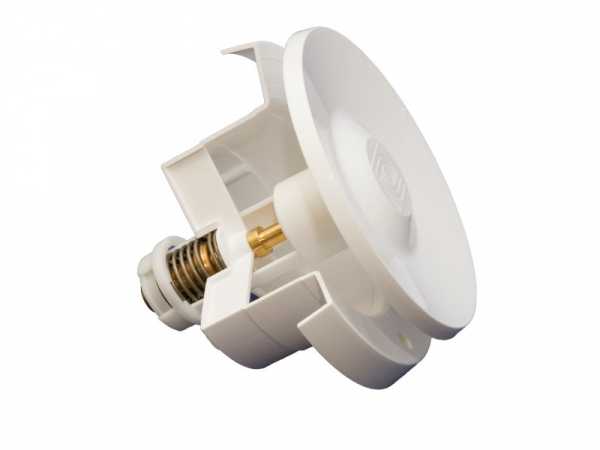

Пластиковые окна могут изначально комплектоваться приточным вентиляционным клапаном. Такой клапан оснащен специальным фильтром и механической задвижкой. При помощи этого клапана можно регулировать степень подачи свежего воздуха в комнату. Если у вас установлены пластиковые окна без клапана, его можно установить на уже существующие окна.

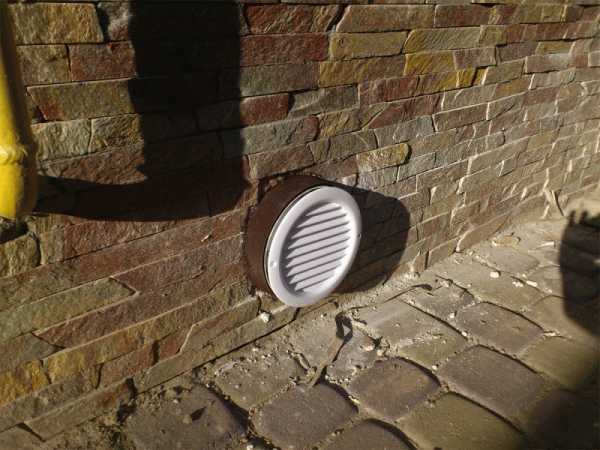

Приточный клапан может быть установлен в наружной стене. Однако следует учесть следующее: если в вашей климатической зоне температура иногда опускается значительно ниже нуля, то в помещение будет поступать холодный воздух.

В данном случае следует устанавливать стеновой клапан с функцией рекуперации. Он подогревает температуру воздуха до необходимого вам показателя.

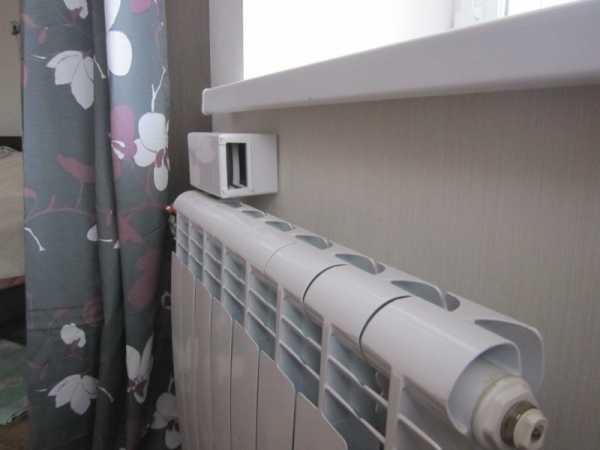

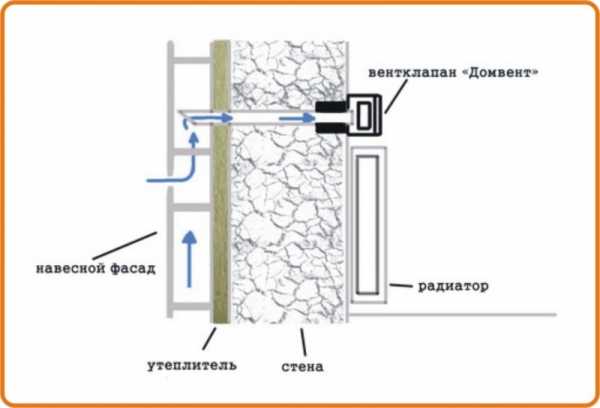

Как показывает практика, одним из самых недорогих и практичных вариантов является место в стене под подоконником и батареей. Заходя в помещение, поток воздуха проходит вдоль радиатора. По ходу поступления, свежий воздух нагревается и смешивается с теплым воздухом, поднимающимся над радиатором.

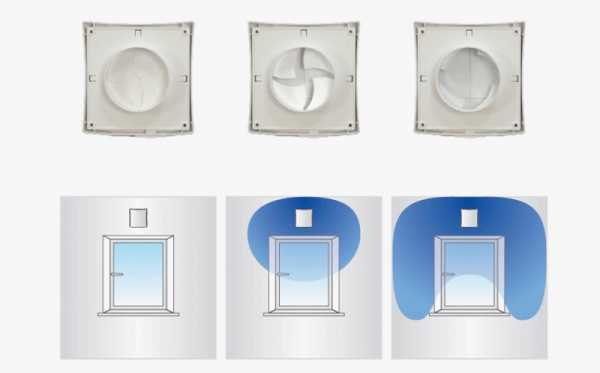

Вентиляционные приточные клапаны имеют различную форму и пропускную способность.

Как установить приточную вентиляцию своими руками?

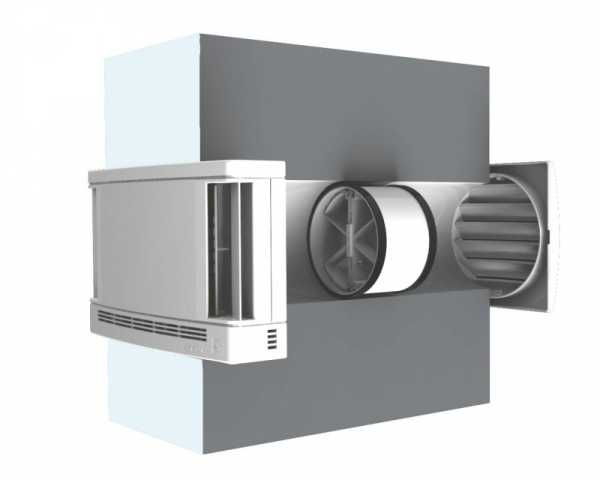

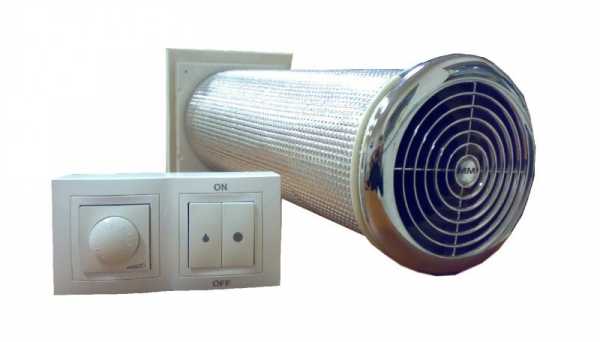

Одним из преимуществ стенового приточного клапана есть его простота в установке и отсутствие потребления электроэнергии. Для установки данного клапана вам необходимо соблюсти следующую последовательность:

Наметить в подходящем месте очертания клапана и место будущего отверстия.
Перфоратором проделать сквозное отверстие необходимого диаметра. Диаметр входного отверстия составляет 6см. Канал необходимо сделать с небольшим семи градусным углом по направлению к улице.
После проделанной работы установить утеплитель и воздуховод.
Все щели заделать монтажной пеной.

Монтируйте корпус клапана на воздухоносную трубу, и закрепляйте корпус на стене. Устанавливайте идущий в комплекте шумопоглотитель и теплоизоляцию. Можно устанавливать лицевую крышку клапана и защитную сетку со стороны улицы. Как видно на фото, клапан приточной вентиляции выглядит аккуратно и гармонично.

Во время эксплуатации данного клапана вы сможете по необходимости регулировать подачу воздуха. Количество стеновых клапанов необходимо вычислять в зависимости от объёмов жилого помещения.

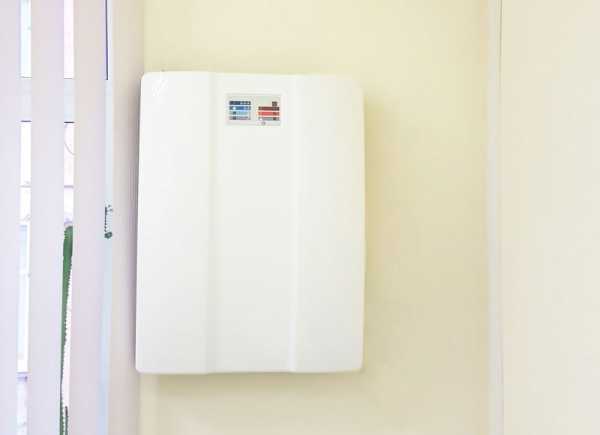

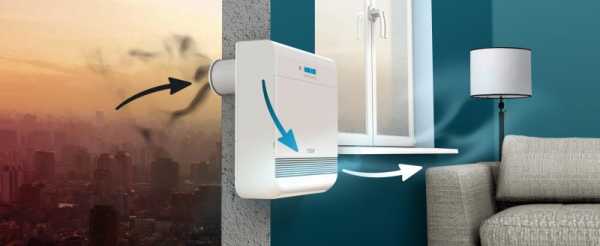

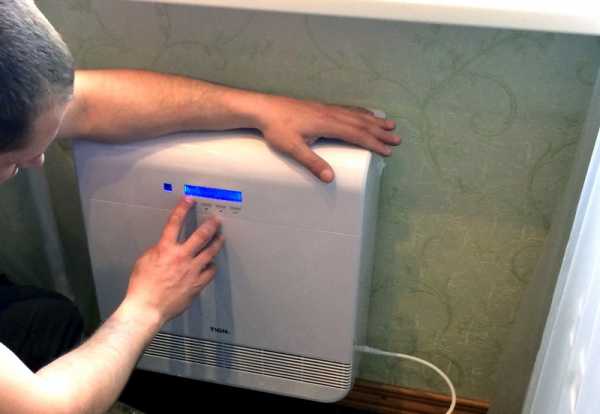

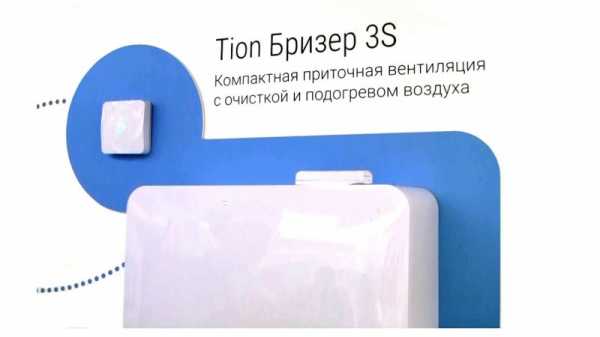

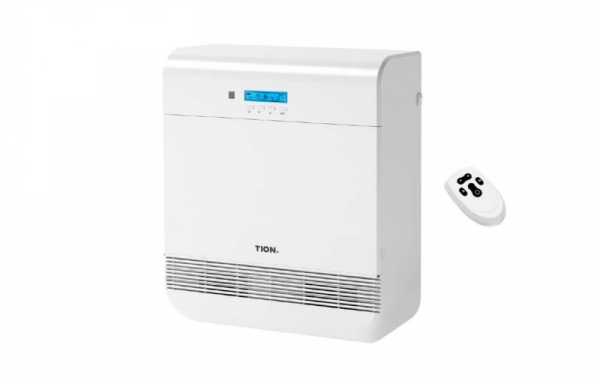

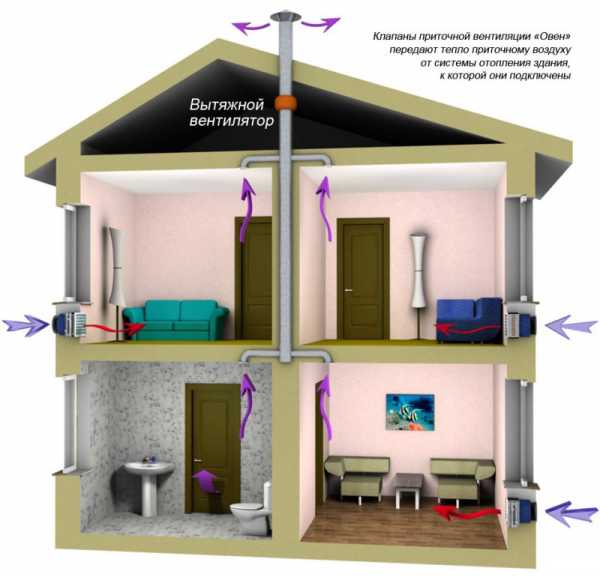

Приточный клапан с подогревом подаваемого воздуха.

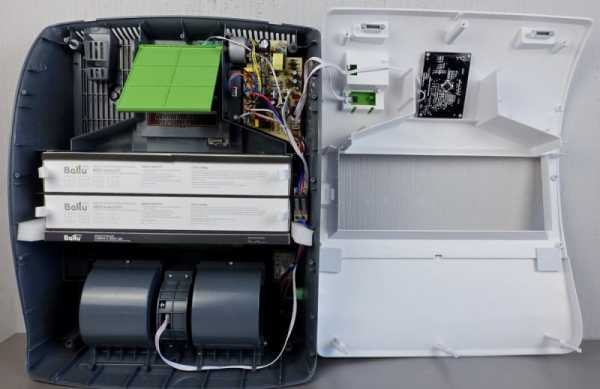

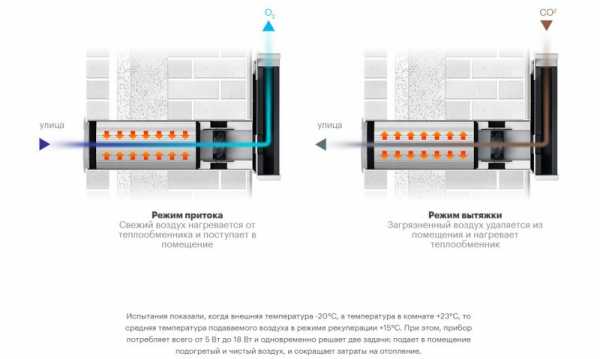

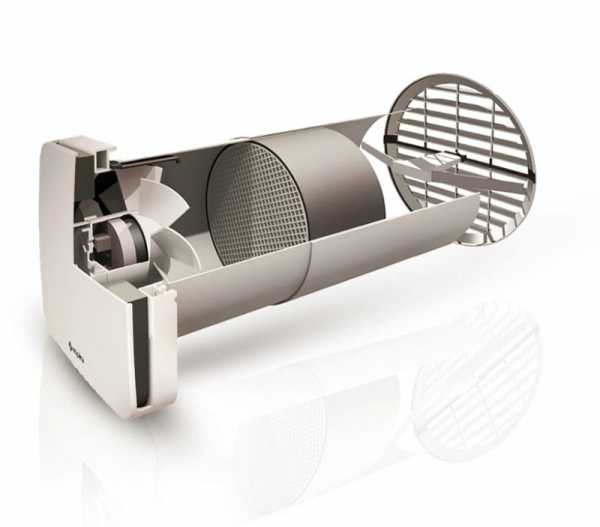

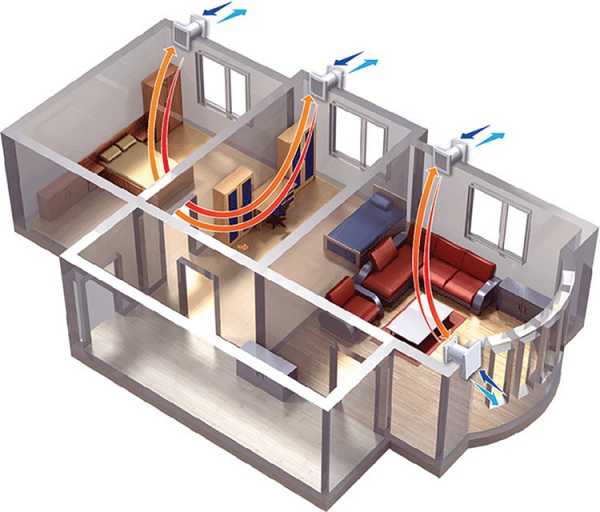

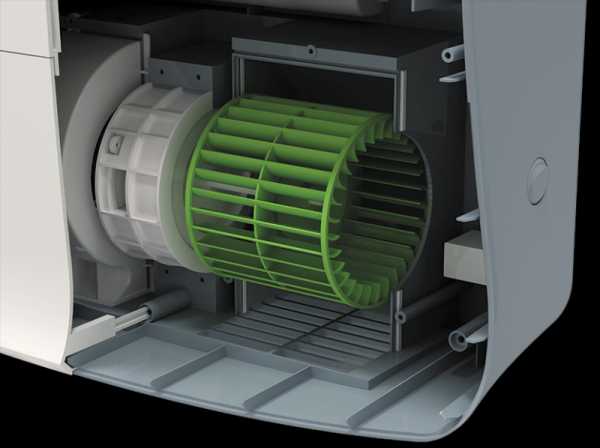

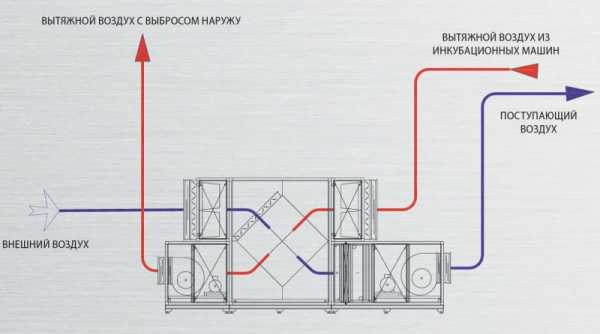

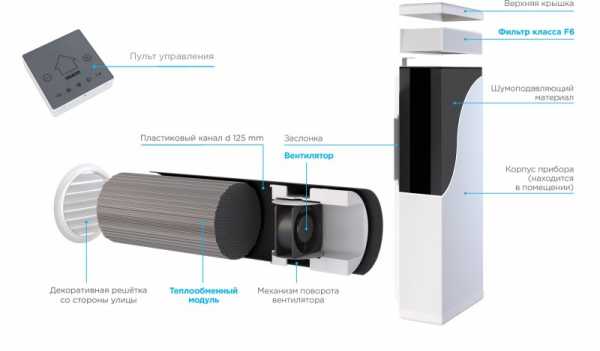

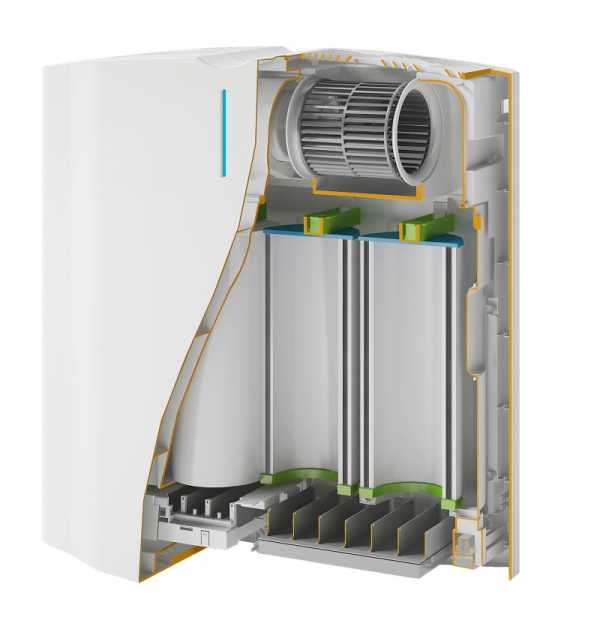

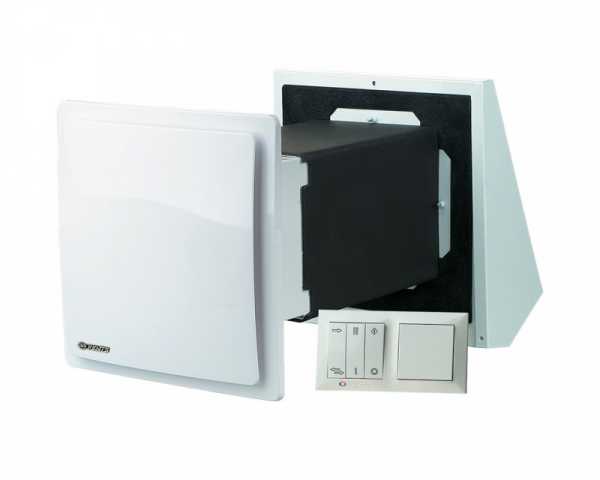

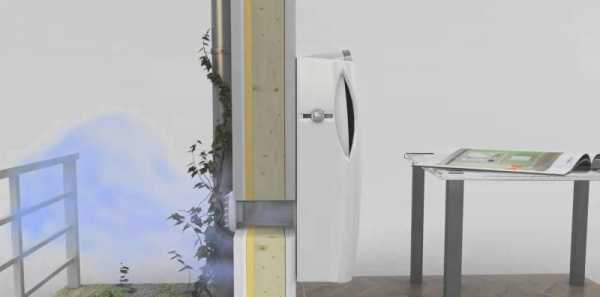

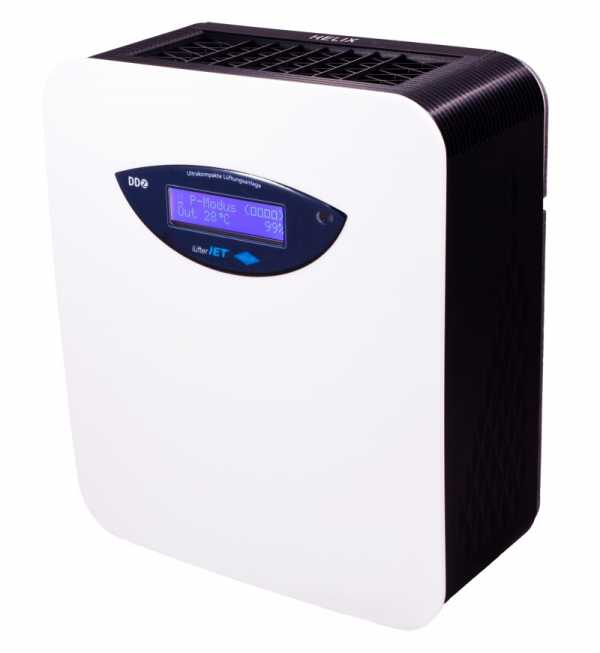

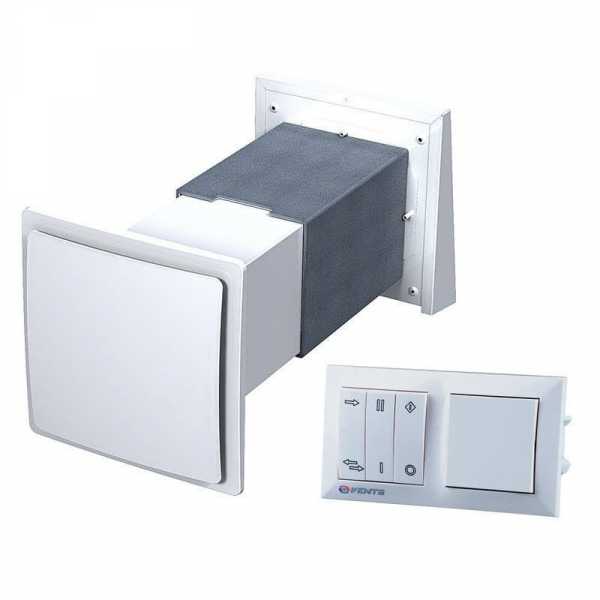

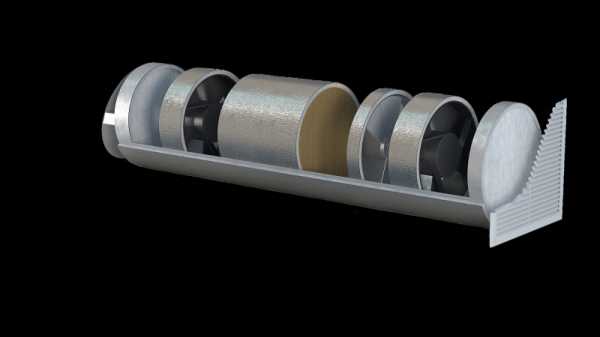

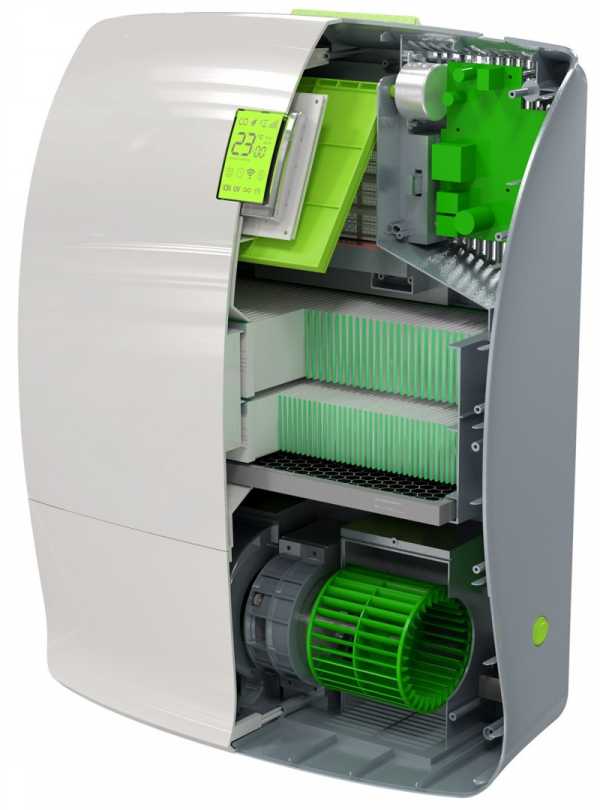

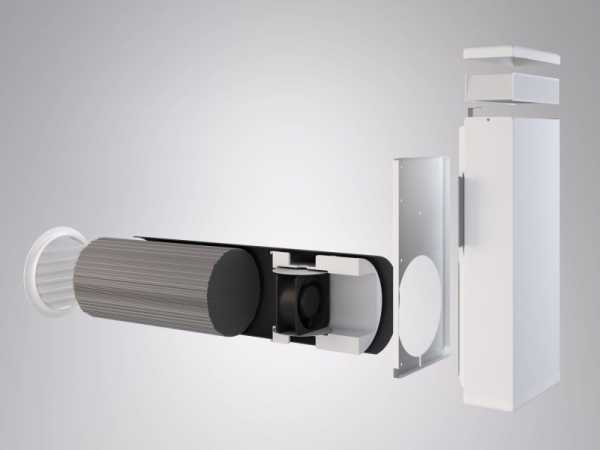

Особый вид принудительной приточной вентиляции – стеновые клапаны с функцией рекуперации. Система осуществляет частичное нагревание поступающего воздуха за счет выводимых из комнаты тепла и отработанного воздуха.

В момент рекуперации, потоки свежего и отработанного воздуха не перемешиваются. В то же время, основным подогревом поступаемого воздуха является элемент воздухонагреватель. Установка позволяет снизить потребление электроэнергии.

Для установки данной моноблочной установки потребуются проделать бурение наружной стены. Перфоратор для проделывания данной работы будет малоэффективен.

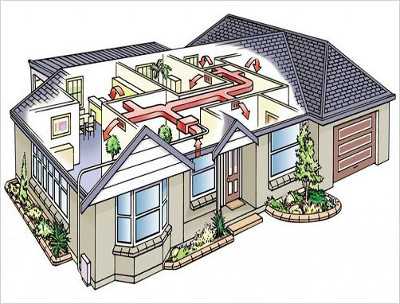

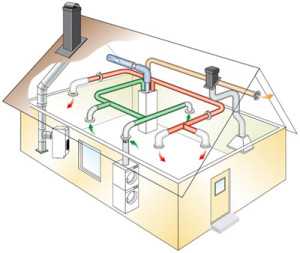

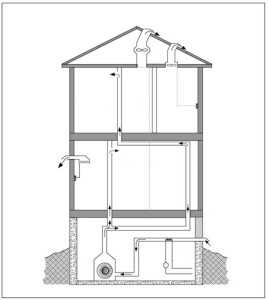

Канальные системы приточной вентиляции

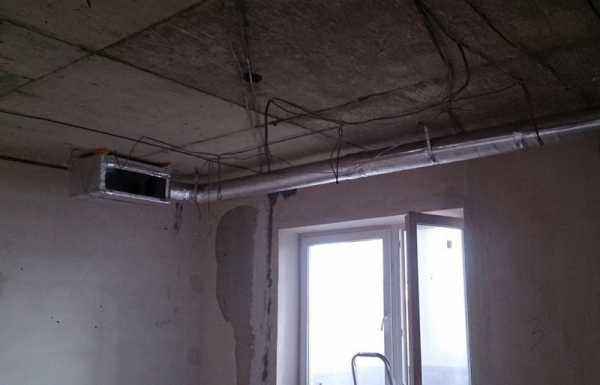

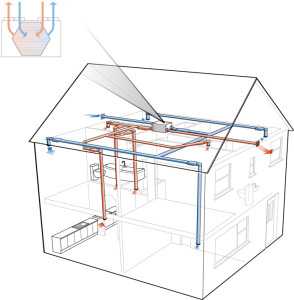

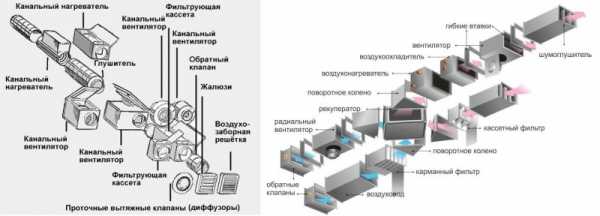

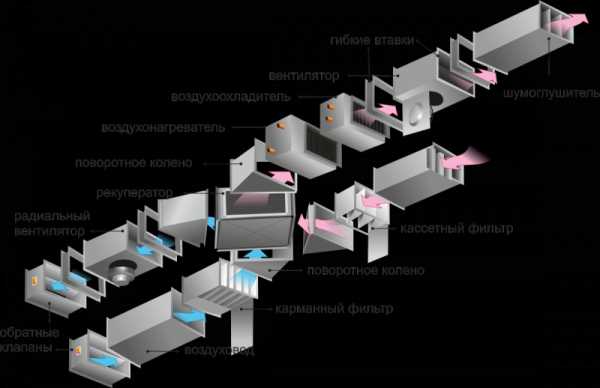

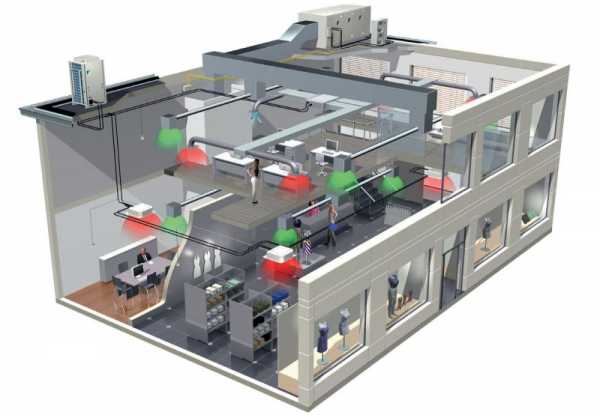

Канальная установка состоит из целого комплекса воздуховодов. Данную систему обычно планируют еще при проектировании жилья. Воздуховоды монтируются в пространстве над потолком или в чердачном помещении. В некоторых случаях возможна установка в промежутке под существующим потолком.

Система труб распределена по всем комнатам. Принятый свежий воздух принудительно перемещается по вентиляционным трубам и подается в приточные решетки. Для отведения отработанных воздушных масс устанавливаются специальные дополнительные решетки.

Мощность системы для квартир может составлять пропускную способность от 200-500 кубических метров в час. Приточная вентиляция для частного дома, коттеджа или офиса потребуется с производительностью 2000-3000 кубических метров в час.

Среди особых преимуществ данной системы – независимость от погоды. Вне зависимости от погодных перепадов температур и ветра, данная установка более эффективна в сравнении с естественной вентиляцией.

Выводы

Приточная вентиляция – это неотъемлемая часть жилых помещений. Она обеспечивает весь дом необходимым объёмом воздуха независимо от расположения окон. Расходы на установку системы приточной вентиляции окупятся приятным микроклиматом и здоровьем всех, живущих в доме.

Фото приточной вентиляции

Также рекомендуем посетить:

mojdominfo.ru

выбор, достоинства, инструкция по расположению и монтажу

При строительстве нового дома или приобретая новую квартиру, каждый человек хочет создать благоприятные и комфортные условия для проживания. Но уют и комфорт доставляют не только мебель и интерьер, для удобства нужно устанавливать и различную дополнительную технику. В данной статье речь пойдет о том, как устанавливается приточная вентиляция в частном доме.

Остановив свой выбор на установке приточной вентиляции, любой хозяин будет доволен ее работой. Наиболее сложной считается искусственная приточная вентиляция. Для установки этого вида системы можно применять воздуховоды из пластика. Их форма и размеры не имеют значения, главное закрыть их со стороны улицы специальной решетчатой пластиной. Она скроет материал и будет красиво сочетаться с интерьером дома, и во – вторых, защитит воздуховод от попадания в него пыли и различных мелких частиц.

Вентиляция дома

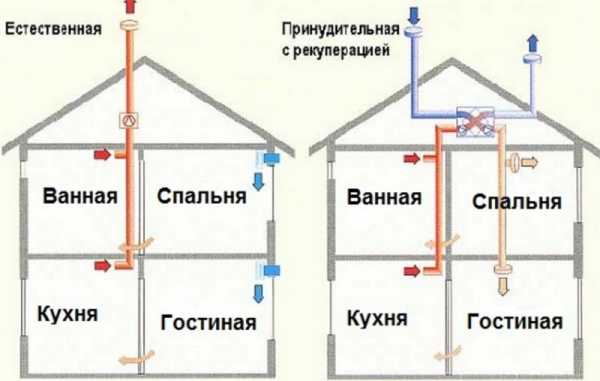

Вентиляция подразделяется на естественную (чаще используется в частных домах, включает окна, форточки и подобное) и принудительную (устанавливается в основном в многоэтажках и включает кондиционеры и прочее оборудование). В качестве естественной вентиляции могут служить окна, двери и прочие проемы и отверстия.

Естественная или принудительная вентиляционная система?

Естественная вентиляция частного дома должна быть организована подобным образом: температурная разница воздуха на улице и дома заставляет воздушный поток подниматься в верхнюю часть канала вентиляции. Сам канал располагается в вертикальном положении и соединен со всеми этажами здания через определенные отверстия для выхода воздуха, поэтому воздух (начиная с подвального помещения) постепенно проходит через отверстие и выходит в вытяжной канал.

Тяга вытяжного отверстия зависит от некоторых факторов, которые совершенно не находятся во власти человека:

Уровень ветра;
Параметры установленного канала, а именно его диаметр и высота;
Материал, из которого выполнен канал.

Естественная вентиляция становится проблематичной в зимний период времени. В холод через вентиляционные отверстия уходит большое количество тепла.

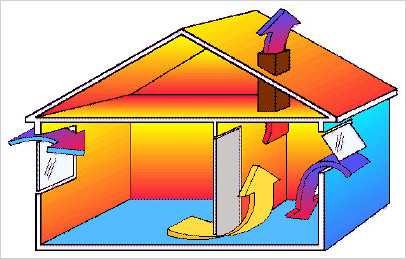

Естественная вентиляция дома

Помимо этого, воздух уходит в основном из ванной комнаты, кухни, туалета и прочее, а, следовательно, в комнатах циркуляция воздушного потока как такового не происходит. В результате столкновения холодного и теплого воздуха, образуется конденсат, во избежание появления которого была разработана принудительная вентиляция.

Экономичная вентиляция

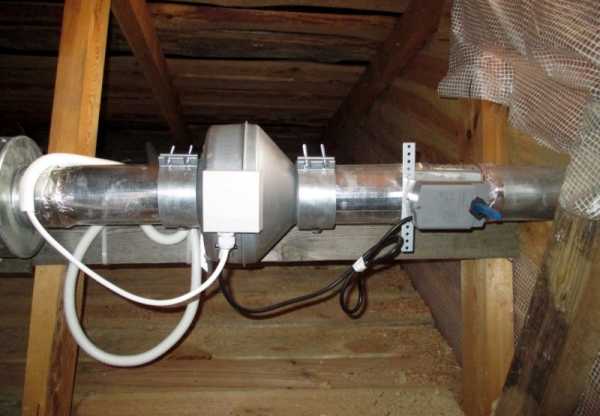

Самый простой и экономичный способ установки вентиляции для частного дома – монтирование вентилятора в вентиляционном канале. Их располагают на чердаке и предназначены для принудительного вытягивания воздуха из помещения дома. Таким образом, создается вытяжная вентиляция. На стене или в оконной раме располагают, так называемый, клапан, необходимый для поступления свежей воздушной массы с улицы. Клапаны должны открываться при включении вентиляционной системы.

Вытяжная система такого рода не будет никого беспокоить соей шумной работой, так как находится далеко на чердаке. В целом же, воздух, выведенный из комнаты, будет компенсироваться поступающим потоком воздуха, а, значит, будет сохранен здоровый микроклимат помещения. Коммуникации от проложенной системы нужно будет аккуратно скрыть от посторонних глаз при помощи пробитого в стене канала.

Все же вентиляционную систему лучше закладывать при строительстве самого дома, таким образом, будет намного проще спрятать коммуникации в стене помещения.

Приточная вентиляция

Приточная вентиляция частного дома

При строительстве собственного дома нет ничего сложного, чтобы провести приточную вентиляцию частного дома своими руками. Она позволит выветрить из помещения старый застоявшийся воздух и впускать в комнату поток воздуха, наполненный кислородом.

Приточная вентиляция монтируется в помещениях с чистой атмосферой, например, в кабинете или спальной комнате.

Какую вентиляцию выбрать?

Параметры вентиляционной системы зависят от общей площади частного дома, числа этажей в нем и комнатных помещений. Обычно, для монтажа системы используют небольшую комнату либо помещение на цокольном этаже. Современная вентиляция не требует при установке демонтажа стены. Вся система собирается, как детский конструктор, монтируются на стене помещения и скрываются подвесным потолком.

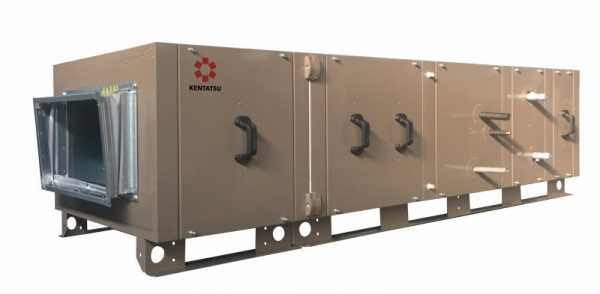

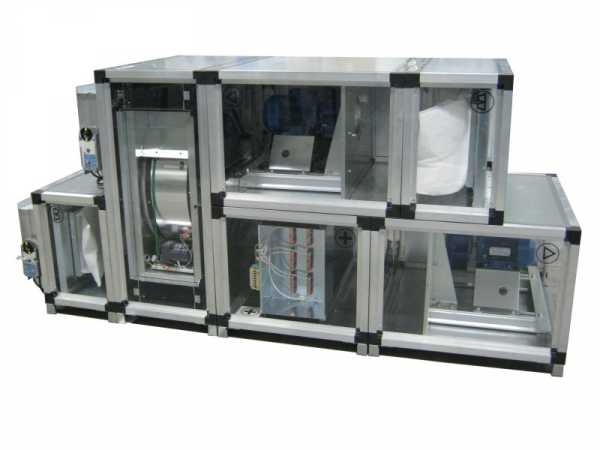

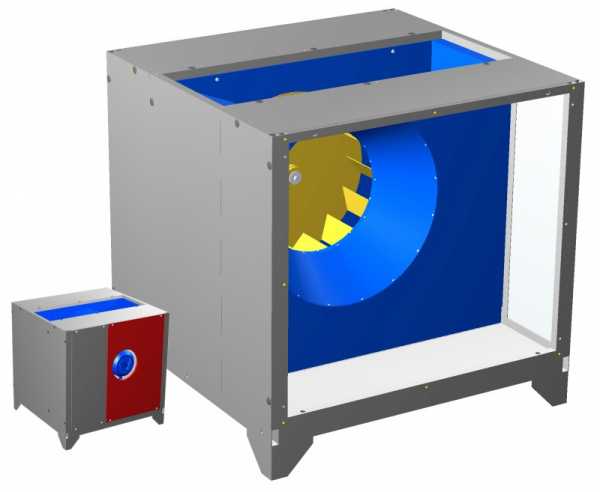

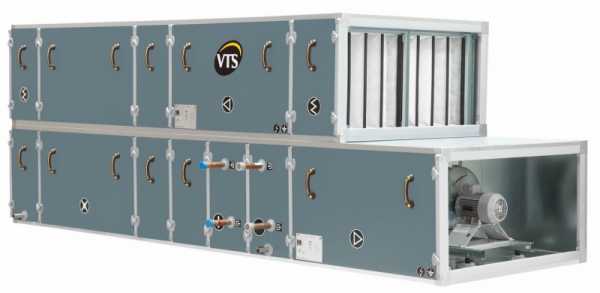

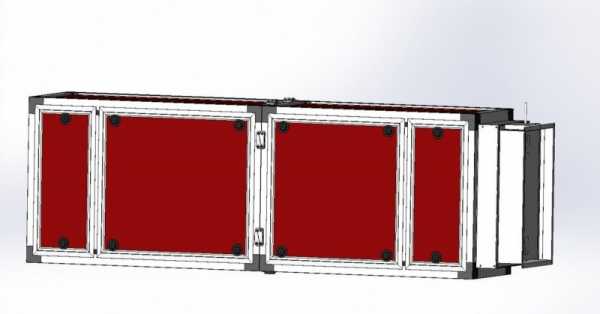

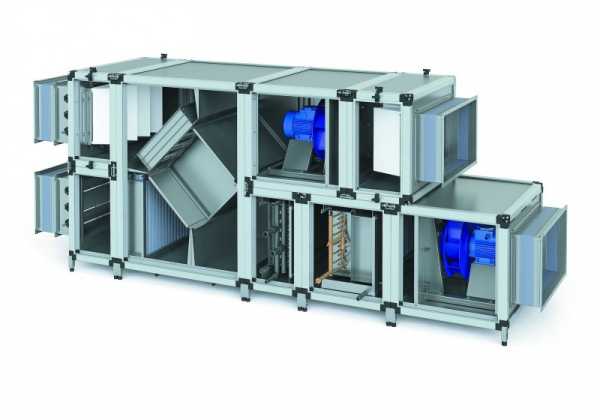

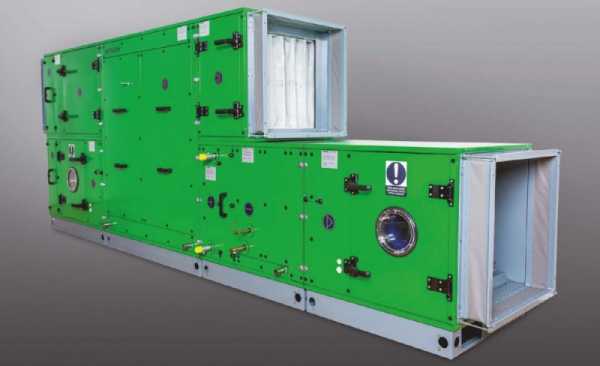

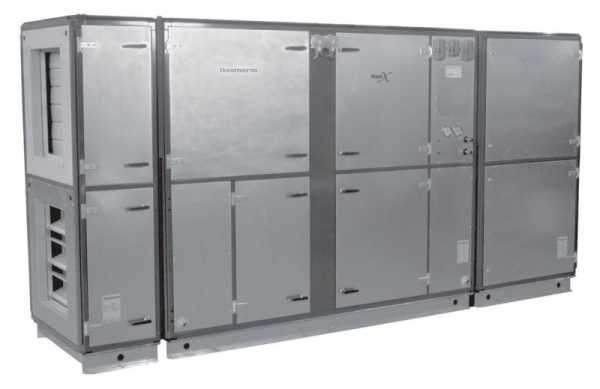

Основная часть системы – приточная установка. Этот механизм предназначен для самостоятельного вывода, фильтрации, нагрева и подачи свежего воздуха. Для частного дома используется устройство объемом 150 – 600 м3/ч и не менее. Устройство продается в стальном корпусе с расположенной внутри изоляцией, многослойными фильтрами, вентилятором и прочими деталями.

В большинстве моделей имеется калорифер. При необходимости нагрева воздуха в холодное время он включается автоматически. Благодаря нему, установленное на чердаке оборудование никогда не обмерзает. Воздух нагревается полностью за счет калорифера.

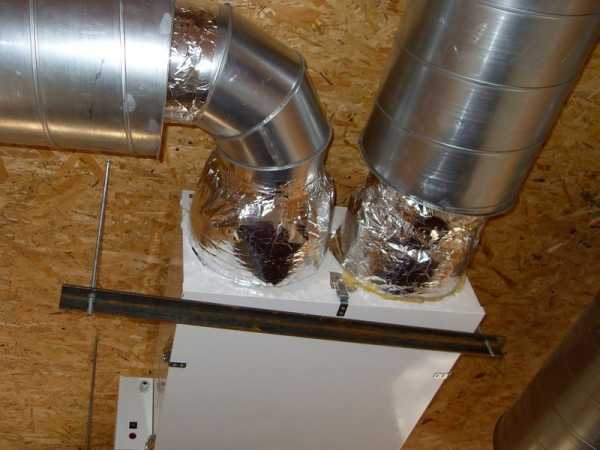

Расположение приточно – вытяжного оборудования

Приточно-вытяжное оборудование

Вентиляционную систему можно установить на стене или потолке, используя для этого кронштейны. Крепление оборудования входит в его комплектацию. Можно расположить систему на полу, но в таком случае, нужно будет обеспечить вывод конденсата. Еще необходимо будет позаботиться о доступе специалиста сервисного центра к фильтрам, которые находятся сбоку. Следовательно, располагая устройство вентиляции частного дома в углу нужно учитывать габариты изделия.

В частных домах устройство располагается на стальном каркасе (фундаменте из бетона). Приточная магистраль закрепляется к установке и выходит наружу помещения через крышу. Устройство покрывается сверху специальным листом из нержавейки. Он поможет защитить устройство от попадания осадков и порчи.

Расположение воздуходува:

Расположение в горизонтальном положении по всему периметру крыши;
В вертикальном положении для перехода к нижним этажам;
В комнатных помещениях также можно расположить устройство воздухораспределителя.

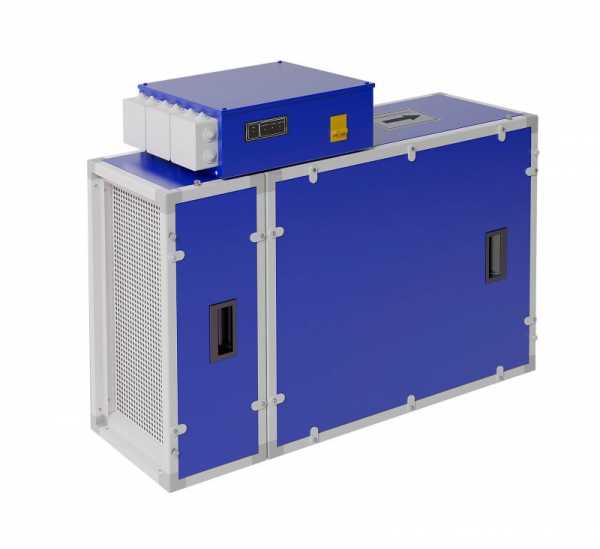

Приточная принудительная установка

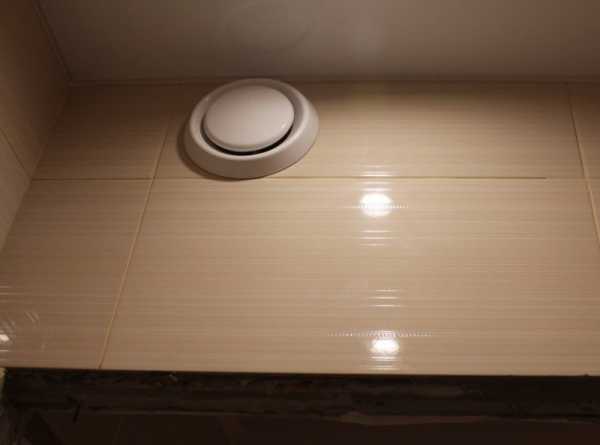

Нужна ли вентиляция в ванной частного дома? Кто – то может ответить на этот вопрос отрицательно, но кто и какое бы мнение не высказал, вентиляция в ванной комнате просто необходима. Каждое помещение с большим количеством влаги нуждается в тщательном проветривании, особенно после мытья. Дело в том, что не высушенное помещение со временем будет приходить в негодность, постепенно сократится срок эксплуатации мебели помещения и самого здания в целом.

Не обязательно устанавливать какую-то сложную систему. Можно обойтись приточной вентиляцией — для этого всего – то понадобится открытая форточка окна или другое отверстие. В это отверстие будет установлен вентиляционный механизм. С уличной стороны на это отверстие надевается защитная решетка.

Для дополнительной отделки используются шумопоглотители. Они необходимы по той простой причине, что вентилятор работает очень шумно и способен сильно отвлекать от каких – либо важных дел.

Установка вентиляции в частном доме – вопрос, интересующий многочисленное количество людей. Чтобы самостоятельно заняться этой работой, нужно прочитать немалое количество разной литературы, в том числе как сделать приточную вентиляцию в частном доме. В некоторых источниках литературы расписана вся установка оборудования по шагам. Чтобы облегчить себе работу можно поискать информацию в сети интернет. Всемирная паутина кишит кучей подсказок.

Для укладки приточной вентиляции понадобится:

Решетка, которая будет служить забором воздуха;
Специальный обратный клапан;

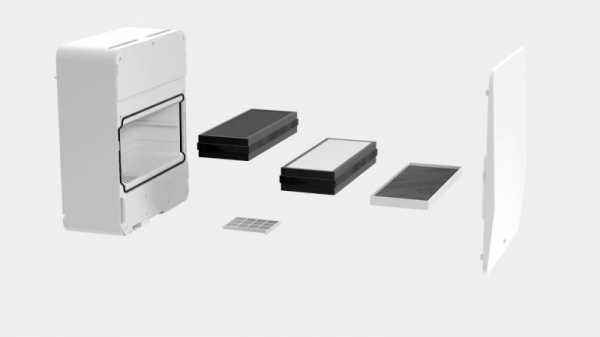

Обязательно нужны фильтры для очистки воздуха;
Воздуховоды;
Электрический калорифер;
Решетка для притока воздушной массы в стене помещении.

Система управляется автоматизировано. Все дело в настройке датчика температуры или специального таймера, который установлен на определенное время включения и отключения.

Воздуховод

Какой воздуховод лучше и качественнее? Совершенно любая система кондиционирования подразумевает установку приспособления для притока или оттока воздушной массы. Воздуховоды выполняют из следующих материалов:

Алюминий;
Пластмасс;
Оцинкованная или черная сталь.

Воздуховоды бывают двух форм: прямоугольная и круглая. Деталь прямоугольной формы легче монтируется в стене, тогда как круглая способствует предотвращению аэродинамических потерь. Очень удобно устанавливать гибкие детали, которые выпускаются в виде гофрированного алюминиево – полимерного рукава. Чтобы придать им жесткость, при установке их армируют проволокой из стали.

oventilyatsii.ru

Какой должна быть вентиляция загородного дома

На сегодняшний день иметь жилье за городом престижно, и многие думают, что полезно. Пользу от свежего воздуха и общения с природой, конечно же, никто не отменял, но когда загородный дом расположен действительно на природе, вдали от автомобильных трасс и заводов, которые по всем правилам находятся также за городом.

А всем, кто имеет загородный дом в «престижном» месте, недалеко от городской черты, нужно позаботиться о качественной системе вентиляции своего жилища, чтобы она обеспечивала поступление действительно чистого воздуха в дом.

Существует три типа:

Естественная вентиляция загородного дома.
Комбинированная или смешанная.
Принудительная вентиляция.

Выбор небольшой, осталось сделать только правильный, который обеспечит создание хорошего и здорового микроклимата в доме.

Основная и самая дешевая это естественная вентиляция

Естественная вентиляционная система в загородном доме обладает рядом преимуществ и существенных недостатков. К преимуществам можно отнести:

Ее дешевизну. Для ее обустройства понадобятся воздуховоды нужной длины, в правильно установленном месте.
Она практически не требует обслуживания, т.е один раз установил, и раз в квартал провел осмотр. В случае надобности убрал с внутренних стенок воздуховодов жировые отложения и скопившуюся пыль.

При всей своей привлекательности у такой системы есть и недостатки:

Для качественной работы вытяжки нужны воздуховоды соответствующей длины, а если загородный дом имеет один этаж, это довольно сложно осуществить.
Для того, чтобы естественная вентиляция работала эффективно, нужно и поступление воздушных масс в жилище, а сделать это в условиях полной герметизации пластиковыми окнами, утеплителями и различными уплотнителями практически невозможно.

Для владельцев одноэтажных, «герметичных» домов, которые решились на обустройство, лучше всего обратить внимание на комбинированную систему вентиляции для дома, предполагающую установку приточных или вытяжных вентиляторов.
Как это осуществить на практике?
Если дом только в процессе постройки, то воздуховоды прокладываются одновременно со строительством дома. Если при строительстве, об устройстве вентиляционной системы забыли, то придется предпринять и пробить отверстия в потолочном перекрытии кухни, туалета и ванной, после чего установить в них воздуховоды. Важно! Они должны быть соответствующей высоты.

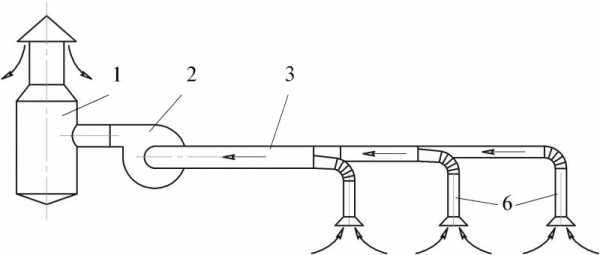

Наиболее простое решение – сделать вытяжную вентиляцию в частном доме, для этого в вентиляционные отверстия нужно вмонтировать вытяжные вентиляторы. Они будут эффективно вытягивать воздух из помещений, даже при слабой тяге, обусловленной небольшой высотой воздуховодов. Для воздуховодов применяются трубы прямоугольного или круглого сечения, из ПВХ или оцинковки. Поступающий воздушный поток будет заходить через естественные отверстия в окнах и дверях.

Важно!
Для эффективной работы вентиляторов, следует подобрать их производительность, соответствующую площади и назначению помещений.

Если не хватает воздухооборота?

Но для воздухообмена нужны и приточные воздушные потоки. Если приточного воздуха нет, или он очень слабый, то можно обустроить и механический приток воздуха. Для обустройства принудительной вентиляции в частном доме есть много вариантов:

Установка воздушных приточных клапанов в стены дома.

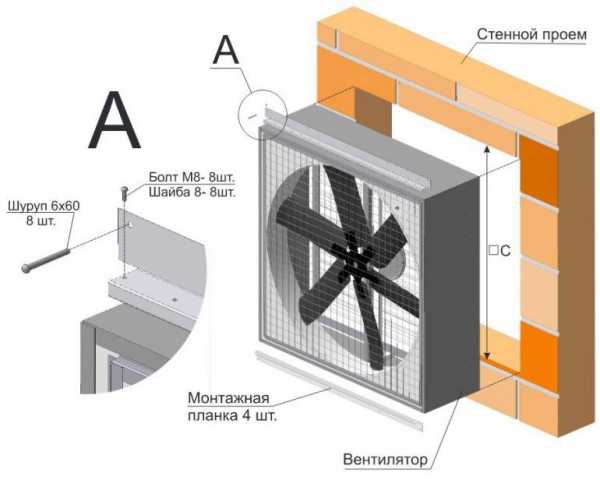

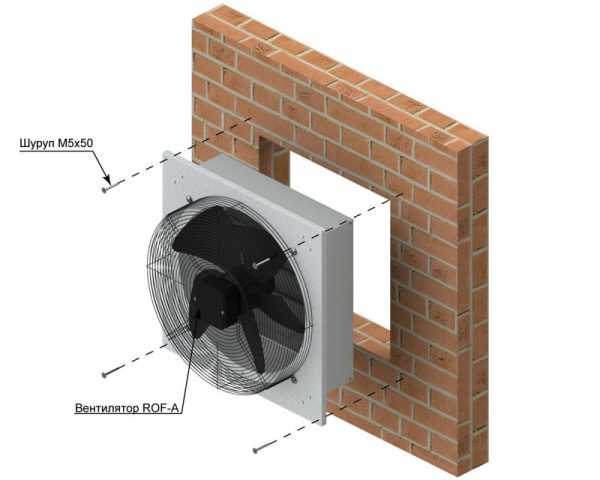

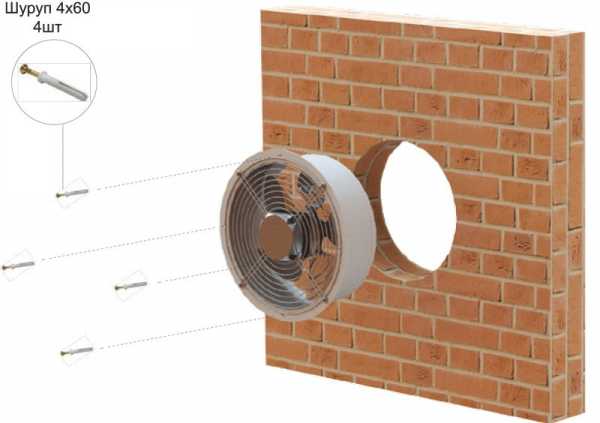

Монтаж приточных вентиляторов в специально подготовленные отверстия.
Обустройство приточными клапанами пластиковых окон.

Совместно с вытяжными вентиляторами установка одного или нескольких таких устройств обеспечит качественную принудительную вентиляцию в загородном доме. Но есть возможность установки и таких устройств:

Установка рекуператоров воздуха.

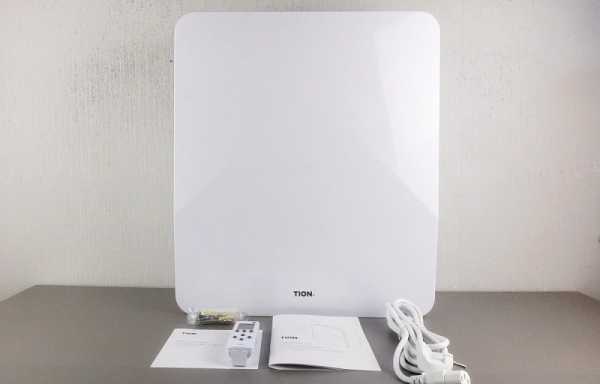

Монтирование компактных установок в комнатах.
Обустройство моноблочной приточной вентиляции в частном доме с разветвленной магистралью воздуховодов.

Кроме того, в принудительных системах вентиляции очень часто используются вспомогательное оборудование, такое, как воздушные фильтры, рекуператоры и калориферы для подогрева приточного воздуха.

Самостоятельное обустройство притока воздуха в помещение

Наиболее простой способ обустройства приточной вентиляции в загородном доме – это установка приточных клапанов. Их установить может любой домашний мастер с навыками работы электроинструментом.

Прежде всего, нужно просверлить отверстие соответствующего диаметра в несущей стене. Это самая трудоемкая часть работы, которую можно сделать при помощи перфоратора и бура нужной длины. Если вы хотите чтобы входящий воздух подогревался в холодное время года, то отверстие нужно сделать за, или над батареей отопления. Воздух будет входить, встречать на своем пути отопительные приборы и нагреваться.
Установить приточный клапан, а щель между ним и стеной запенить монтажной пеной.
Отрегулировать клапан на поступление нужного объема воздуха.

Принудительную вентиляцию в дачном доме или небольшом загородном коттедже, очень просто можно осуществить с помощью компактных вентиляционных систем. В их конструкцию входят: приточный и вытяжной вентилятор, фильтр очистки воздуха, калорифер, и блок автоматики, для синхронизации и управления всеми процессами. Для установки вам потребуется:

Просверлить, согласно размерам два отверстия, для приточного и вытяжного воздуховода.
Установить на штатное место телескопические воздуховоды.
Подсоединить к ним блок с остальным оборудованием и подключить его к электросети.

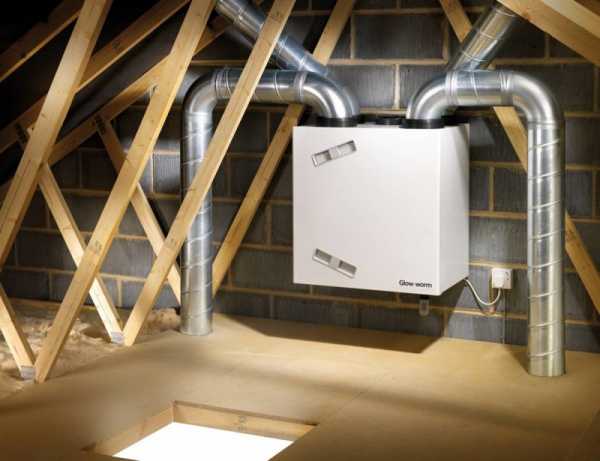

Рекуператор — экономим на отоплении

Принцип действия рекуператора заключается в том, что проходя через него приточный воздух (более холодный) не контактируя с вытяжным воздушным потоком, подогревается его теплом. В итоге: в дом поступают уже подогретые воздушные массы, что положительно сказывается на энергозатратах. Рекуператоры бывают трех основных видов:

Пластинчатый. Простой и надежный по конструкции прибор с высоким КПД. Но его невозможно применять при уже существующей вентиляции. Кроме того, теплообменник этого устройства может обмерзать при минусовых температурах приточного воздуха.
Роторный. Этот прибор имеет высокий КПД, не обмерзает, не пересушивает воздух, более компактный, чем пластинчатый. Но его также нельзя применять при обустроенной системе.
С промежуточным теплоносителем. Не самый высокий КПД требует индивидуальных расчетов, но прекрасно подходит для объединения уже существующих систем вентиляции (приточной отдельно – вытяжной отдельно)

Отсюда вывод: рекуператор эффективен далеко не всегда. В случае естественной или комбинированной вентиляционной системы загородного дома рекуператор будет практически бесполезен, если смотреть со стороны экономии, так как большинство отработанного воздуха все равно будет выходить через вытяжные воздуховоды. Если нужно модернизировать естественную вентиляцию загородного дома, то лучше всего использовать рекуператор с промежуточным теплоносителем. Такие агрегаты чаще всего используются в комплексных вентиляционных системах.

Благодаря этому агрегату, в помещения дома возвращается от 25% до 55% тепла, что существенно уменьшает затраты на обогрев дома в зимний период. Окупаемость этой системы, в среднем составляет от полугода до 2 лет.

Сплит-система в качестве приточной вентиляции

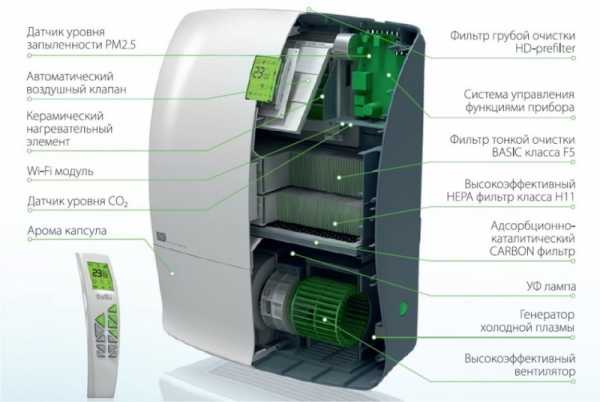

Для создания приточной вентиляции частного дома можно использовать сплит-системы с приточной вентиляцией. Такие агрегаты позволяют решать вопросы кондиционирования помещений и создания приточного потока воздуха.

По конструкции и принципу работы это устройство более всего схоже с канальным кондиционером, который также работает на кондиционировании нескольких помещений одновременно. Они комплектуются электрическими или водяными обогревателями, и системой автоматики, пульт управления которой находится в помещении, компрессорный блок этого прибора устанавливается на улице или чердаке, а внутренний блок, вместе с системой воздуховодов «прячется» за подвесным потолком. Воздушный поток поступает с улицы на внутренний блок, а далее по каналам устремляется в помещения, где и выходит через вентиляционные решетки или диффузоры.
