Вентиляция в частном доме с рекуператором – эффективное вентилирование и подогрев воздуха

Рекуперативная вентиляция — что это такое: видео-инструкция по монтажу системы своими руками, вентиляционные установки в частном доме с рекуператором холодного воздуха, фото и цена

В этой статье мы расскажем о том, что собой представляет вентиляция с рекуператором, по какому принципу она работает, и каковы ее характерные преимущества и недостатки.

Тема статьи выбрана неслучайно, так как свежий воздух — это залог здоровья. Именно поэтому, поиск наиболее эффективной вентиляционной системы с наступлением тёплого времени года становится все более актуальным.

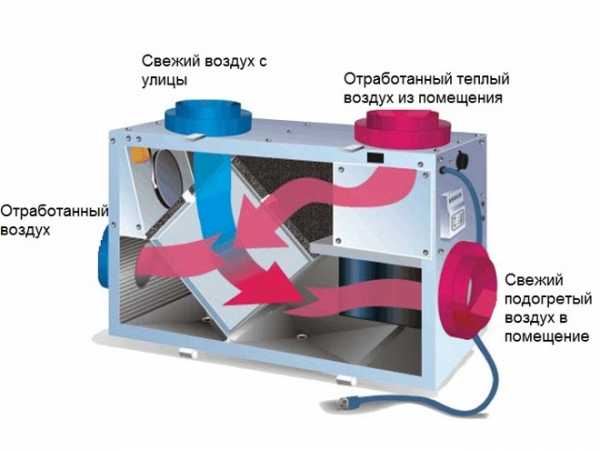

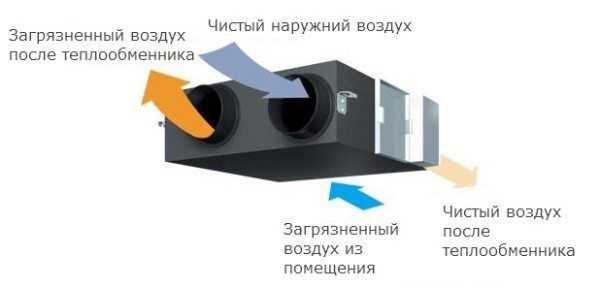

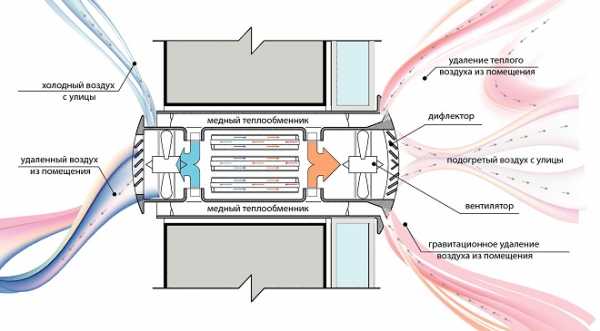

Схема рекуператора, который обеспечит эффективность и экономичность вентиляции

В настоящее время на рынке представлен широкий перечень различных решений, которые позволят сделать воздухообмен в помещении более интенсивным. Но подчас, помимо производительности к вентиляционным системам предъявляются требования в плане бесшумности работы, экономичности потребления энергоресурсов, компактности габаритов, простоты самостоятельного обслуживания и т.д.

Разумеется, не каждая бытовая система вентиляции соответствует всем перечисленным требованиям. Но есть оборудование, которое по большинству эксплуатационных параметров опережает традиционные устройства. В данном случае мы говорим про вентиляционные установки с рекуператором и именно об этом оборудовании мы расскажем как можно подробнее.

Причины для замены обычной вентиляции аналогами с рекуператором

Простое объяснение непростого принципа действи

Приточно-вытяжные системы, оснащенные рекуператором воздуха, на территории постсоветского пространства до сих пор применяются крайне редко отчасти из-за новизны технологии, отчасти из-за якобы высокой стоимости оборудования. Тем не менее, технология повсеместно распространена в странах Западной Европы и североамериканского континента, что доказывает ее состоятельность.

Почему экономные европейцы отдают предпочтение системам, цена которых выше стоимости традиционных схем воздухообмена в помещении?

Естественная вентиляция, характерная для старых построек, предполагает проникновение воздуха извне через щели в оконных и дверных притворах. Но, в случае монтажа современных стеклопакетов и герметичных входных дверей традиционные схемы не работают. В результате, воздухообмен нарушается, что приводит к нежелательным последствиям.

С наступлением теплого времени года бороться с такими последствиями можно посредством открывания окон. Но, ведь в холодное время года необходимость интенсивного воздухообмена никто не отменял. Конечно же, можно открывать окна зимой, но в итоге, на улицу будет улетучиваться тепло, за которое вы платите деньги.

Спрашивается, стоит ли выбрасывать деньги на ветер или всё-таки будет разумно применить ту систему, которая обеспечит интенсивность воздухообмена при сохранении тепла в доме?

Продолжая тему нецелесообразности использования традиционных схем вентиляции, отметим, что через форточку или открытое окно в помещение попадает нефильтрованный грязный воздух, что особенно ощутимо в городской черте.

И наконец, традиционная приточно-вытяжная вентиляция заведомо неуправляемая, что чревато сквозняками и ощущением дискомфорта. В то же время вентиляция в частном доме с рекуператором холодного воздуха позволяет обеспечить интенсивный воздухообмен без ранее перечисленных негативных последствий.

Бережем тепло без ущерба для качества вентиляции

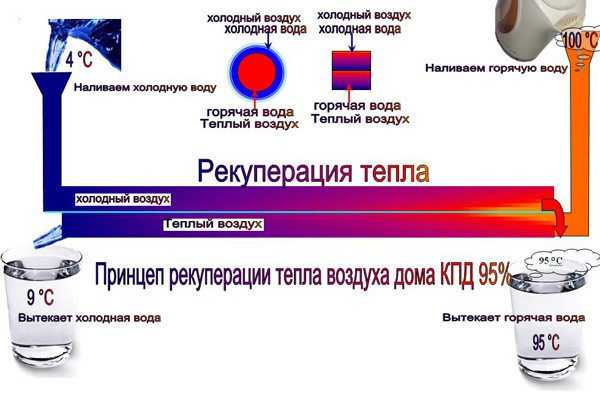

Принцип рекуперации

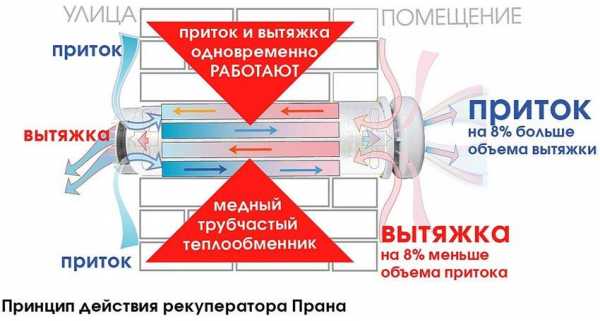

Принцип рекуперации, на котором основана работа современных вентиляционных систем, заключается в следующем:

• Теплый отработанный воздух выводится наружу.
• Извне поступает свежий воздух, который на порядок холоднее потока, выводимого наружу.
• Теплый поток, встречаясь холодным, отдает часть тепла и только после этого выводится на улицу в полностью отработанном состоянии.
• В помещение попадает воздух свежий и одновременно доведенный до температуры выводимого потока.

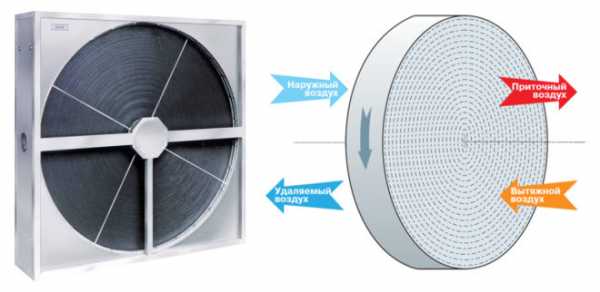

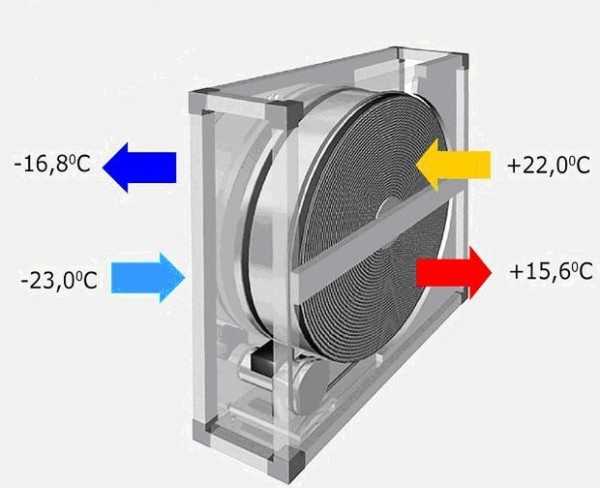

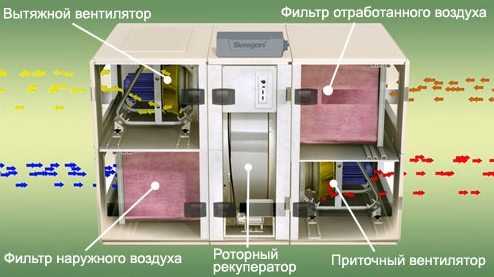

Схема работы роторного рекуператора

Рассмотрим то, как такая схема может быть реализована в простых системах с приточным и вытяжным воздуховодом:

• Пластинчатый рекуператор представляет собой кассету, которая устанавливается в вентиляционный воздуховод. Нагретый поток, выводимый из помещения, проходя через радиатор, отдает большую часть тепла металлическому теплообменнику. Теплообменник в свою очередь отдает тепло входящему потоку.
• Роторный рекуператор – более технологичная версия пластинчатой модификации.

Принцип действия устройства основано на теплообмене между входящим и выходящим воздушным потоком. Но в отличие от пластинчатого аналога, который статичен, теплообменник, выполненный в виде ротора, вращается. За счет скорости вращения можно регулировать интенсивность процесса.

Выбор рекуператора

После того как мы определились с тем, что такое рекуператор в вентиляции и по какому принципу он работает, осталось определиться с выбором подходящего устройства.

Основными критериями для рассмотрения продукции, представленной на рынке, станут такие характеристики как цена, принцип действия, степень производительности, надежность и экономичность.

• Пластинчатый рекуператор с теплообменником, выполненным из алюминия, отличает доступная цена, а потому они доступны многим желающим и это очевидное преимущество. Входящие и исходящие потоки в устройстве не смешиваются, так как они разделяются алюминиевой фольгой.

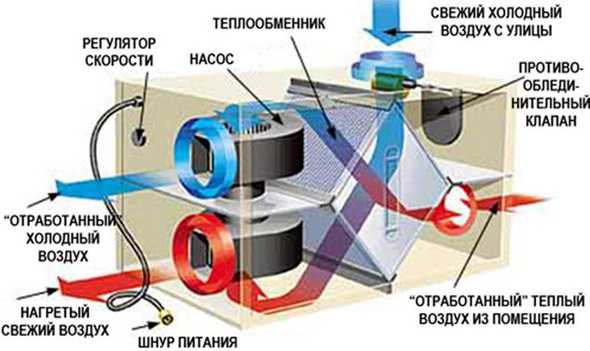

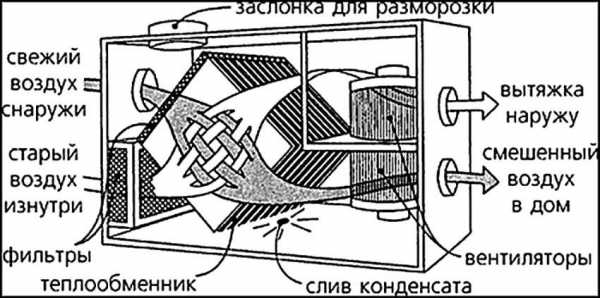

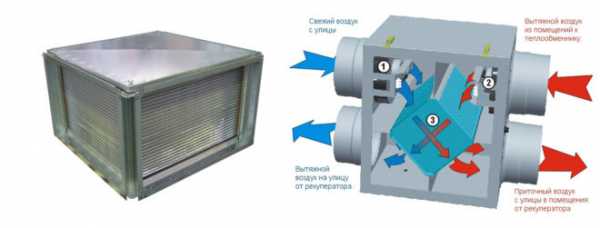

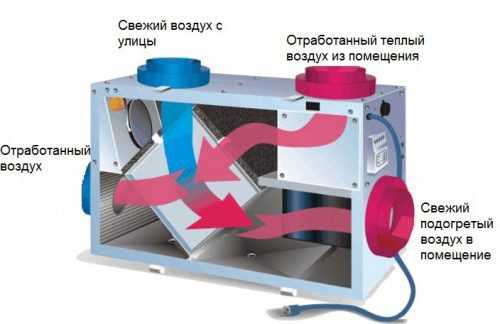

Схема устройства, оснащенного пластинчатым теплообменником

Из недостатков такого решения отметим ограниченную производительность в холодное время года.

Зимой теплообменник обмерзает и для его оттаивания необходим небольшой промежуток времени. За счет необходимости в оттаивании, расход электроэнергии возрастает в сравнении с другими типами рекуператоров.

Пластинчатые модификации с алюминиевыми перегородками не рекомендуется использовать в вентиляционных системах, обслуживающих жилые помещения. Дело в том, что в холодное время года эти рекуператоры сушат воздух, а потому наряду с ними потребуется применять увлажнитель.

На сегодняшний день модификации с алюминиевым пластинчатым теплообменником являются лучшим выбором для устройства вентиляции в бассейнах и банях.

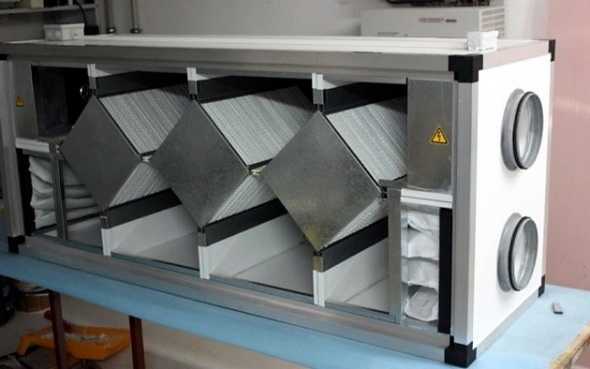

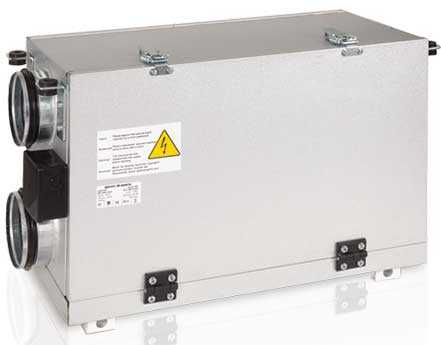

Мощный рекуператор с возможностью вертикального и горизонтального монтажа

• Пластинчатый рекуператор с пластиковым теплообменником также доступен, как и модификация из алюминия. Но, благодаря техническим параметрам полимерных материалов, КПД пластикового теплообменника несколько выше, чем в случае с алюминиевым аналогом.
• Пластинчатый рекуператор с целлюлозным теплообменником и одинарной кассетой — это устройство, которое позволяет вернуть в помещение не только температуру, но и большую часть влаги, которая была в отработанном воздухе
  . В итоге, применяя такие устройства, можно обеспечить стабильный уровень влагосодержания в воздухе, что немаловажно, если речь идет о вентиляции жилых помещений.

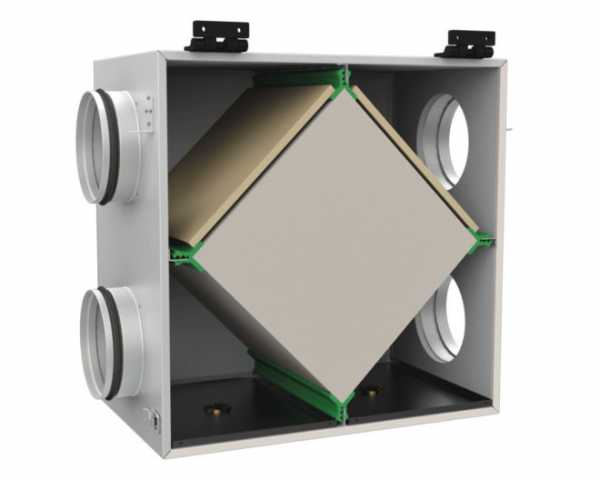

На фото теплообменник, используемый в климатическом оборудовании, в защитном кожухе

Целлюлозные перегородки, используемые в теплообменнике, эффективно отделяют входящие и исходящие потоки воздуха, пропитываются влагой, но вместе с тем не обмерзают как ранее перечисленные модификации. В итоге, нет необходимости в проведении долгосрочного оттаивания.

Именно поэтому такие устройства не только высокопроизводительные, но и экономичные в плане расхода электроэнергии.

Важно: Инструкция применения таких рекуператоров не предусматривает использование для осушения помещений.

• Пластинчатый рекуператор с целлюлозным теплообменником и двойной кассетой — это более производительная версия модификации с одинарной кассетой. Более того, устройствам с двойной кассетой свойственны менее ощутимые перепады температур, а потому обмерзание теплообменника полностью исключено.

Важно: Цена такого изделия несколько выше стоимости модификаций с одинарной кассетой.

• Роторные рекуператоры характеризуются высоким КПД, в сравнении с пластинчатыми модификациями с одинарной кассетой. Впрочем, в плане производительности роторные модели несколько уступают пластинчатым аналогам с двойной кассетой.

Устройство энергосберегающей вентиляции

Существенным преимуществом является крайне низкое энергопотребление. Несмотря на то, что устройства такого типа недешевы, их цена оправдывается в течение трех-четырёх лет.

Недостатком роторных устройств является неидеальное разделение потоков. Поэтому к свежему приточному воздуху может подмешиваться около 10% отработанного воздуха.

Важно: Выбирая роторный рекуператор, необходимо принимать во внимание, что он требует более частого эксплуатационного обслуживания, чем пластинчатые модификации.

На что обратить внимание, покупая приточно-вытяжную систему с рекуператором

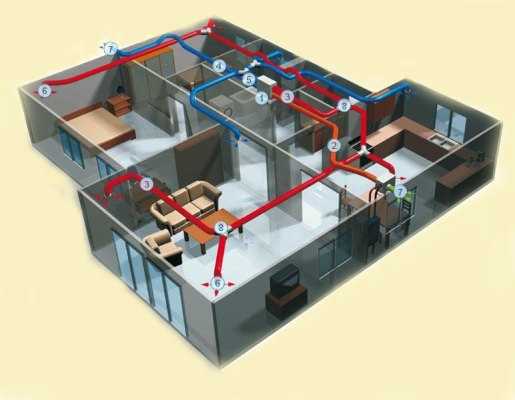

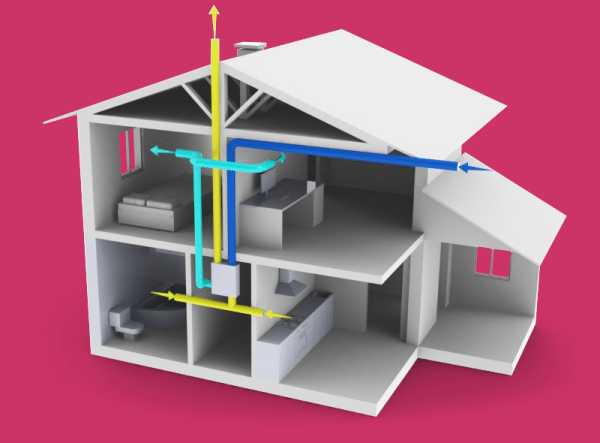

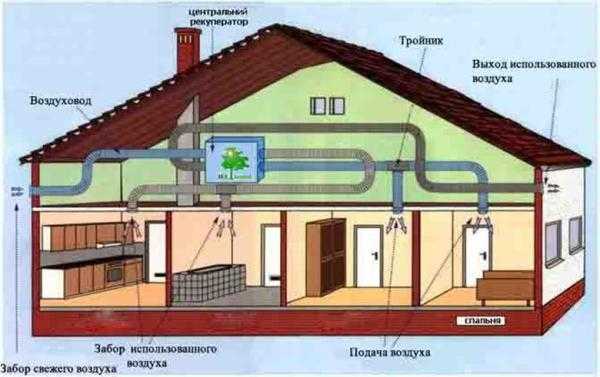

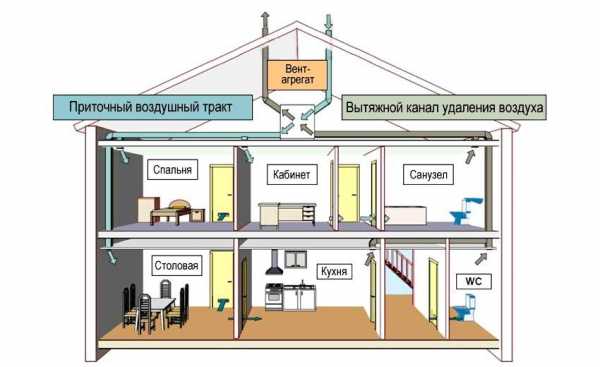

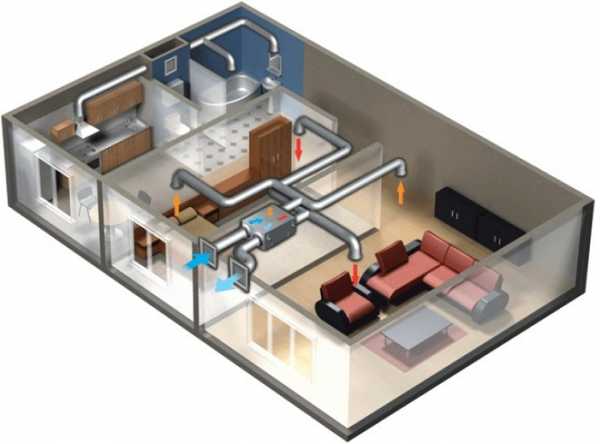

Схема воздухообмена в доме, оборудованном вентиляцией с рекуператором

Принимая решение о приобретении той или иной вентиляционной системы с рекуператором, обращаем внимание на следующие моменты:

• Производительность установки – такие параметры можно узнать у специалистов, которые будут принимать непосредственное участие в разработке проекта и в проведении монтажных работ. При определении данных параметров учитываются размеры помещения, планировка и т.д.
• Сопротивление воздуховодов входящим и исходящим потокам при эксплуатации той или иной установки.
• Возможность выполнения эксплуатационного обслуживания своими руками.
• Класс энергопотребления выбранного устройства и, как следствие, его экономичность. Зная этот параметр, можно получить общее представление о том, сколько будет стоить содержание оборудования.

Вывод

Теперь нам известно, какие системы вентиляции и рекуператор способны сделать помещение более и комфортным. Осталось подобрать ту систему, которая станет оптимальным решением для вашего дома.

Остались какие-либо вопросы? Больше полезной информации можно найти, посмотрев видео в этой статье.

gidroguru.com

Рекуператор для частного дома: сберегаем до 90% тепла

Рекуператор — устройство, обеспечивающее улучшенный теплообмен между входящими и исходящими воздушными потоками. Так называется устройство, которое экономит энергию, затрачиваемую на обогрев дома, за счет частичного нагрева входящего воздушного потока вытяжным потоком воздуха. Рекуператор для частного дома помогает сэкономить на обогреве помещений с помощью законов природы.

Конструкция и принцип работы

Конструктивно подобное устройство представляет собой теплообменник, который монтируется в основной вентиляционной шахте. С одной стороны к нему подводится приточный воздуховод, по которому воздух попадает в помещение, а с другой — вытяжной, вытягивающий застоявшийся воздух из дома.

Теплообменник в большинстве случаев представляет собой наборную конструкцию из тонких металлических ламелей, способных нагреваться и отдавать тепло холодному потоку.

Похожий принцип используется в системах кондиционирования и охлаждения, только в них наоборот — ламели охлаждаются и отдают холод. Кстати, благодаря этому рекуператор способен работать в инверсном режиме — летом охлаждает поступающий извне горячий воздух с помощью выброса наружу кондиционированного воздуха помещения. За счет этого снижаются экономические затраты на необходимость держать сплит-систему постоянно включенной.

Как рассчитать необходимую производительность?

При расчете необходимой производительности системы важно учесть требования действующих санитарных норм. При постоянном нахождении в жилом помещении людей на каждого человека должно приходится не менее 30 м³ свежего воздуха в час. Для нежилых комнат данная цифра может быть уменьшена в три раза. При этом СНиП допускает норму в 3 м³/час на каждый м² жилого помещения. Отталкиваясь от данных норм, можно произвести расчет производительности по следующей формуле:

Pр = КПВ * 0,355 * (Тк-Тн), где

Pр – производительность установки, м³/час.
КПВ – Необходимый объем свежего воздуха, = 30 м³/час * количество человек или = 3 м³/час * м² площадь жилых помещений.
0,355 – стандартный поправочный коэффициент.
Тк – требуемая температура в комнате.
Тн – температура внешнего воздуха.



Как и где можно применять такую систему?

Рекуперация воздуха с целью удешевить отопление больших цехов уже давно применяется в промышленности. С развитием технологии стало возможным применять рекуператор воздуха для дома. Но встраивать его в имеющуюся вентиляционную систему очень сложно и поэтому дорого. Оптимальным вариантом является тот, когда рекуператор заранее планируется встроить в вентиляцию на стадии разработки проекта дома.

Применение и принцип работы

Дело в том, что обычно рекуперационные системы содержат один или несколько вентиляторов — как минимум вытяжной. Для их работы необходим постоянный воздушный обмен. Воздух в доме не должен застаиваться. Нет вытяжного потока — соответственно нет и приточного, нечего нагревать.

Разновидности систем

Существуют такие разновидности рекуператоров:

• пластинчатый;
• роторный;
• крышный;
• водяной.

Самый простой из них – пластинчатый. Представляет собой короб с ламелями из очень тонкого металла или фольги. Оптимальное расстояние меж ламелями — 3 мм. Используется металл с высокой теплоемкостью и теплоотдачей, обычно — медь или алюминий. Это наиболее подходящий тип рекуператора для частного дома благодаря своей низкой себестоимости и оптимальному соотношению цена/качество. Он способен экономить до 60-70% всей энергии, затрачиваемой на отопление помещения.

Пластинчатый вариант

У разных производителей конструкции отличаются друг от друга. Стоит выбирать рекуператоры, в которых не одна, а несколько кассет с ламелями, а также предусмотрен дренажный отвод для слива конденсата.

Монтируется пластинчатый рекуператор в системах принудительной вентиляции, в состав комплекта входят приточный и вытяжной вентиляторы и блок контролирующей автоматики, включающей и выключающей систему по мере необходимости. Основной недостаток — образование наледи при внешней температуре ниже -20 градусов.

Роторный рекуператор — это более сложная система, базирующаяся на вращающемся (роторном) теплообменнике. Система монтируется в исходящем потоке воздуха, при этом через роторный теплообменник проходит входящий поток. Одна из самых распространенных конструкций состоит из двух трубопроводов, по одному осуществляется приток, по другому — вытяжка воздуха. При этом движущийся теплообменник проходит как в том, так и в другом трубопроводе. Нагреваясь от вытяжного потока, он отдает свое тепло приточному.

Роторный вариант

Конструктивно роторный теплообменник выполнен из гофрированной стали с большой площадью поверхности.

К его преимуществам относится в первую очередь высокий КПД — до 85% против 60-70% у пластинчатого. В таких системах не образуется наледь, поэтому нет необходимости в дренаже.

Недостатки роторных рекуператоров — сложность конструкции, большое количество подвижных деталей, а также сравнительно высокий расход электроэнергии. Ротор должен вращаться непрерывно, в отличие от вентиляторов пластинчатых систем, которые автоматика подключает по мере необходимости. Поэтому роторные системы в основном применяются в промышленности.

Крышный и водяной рекуператоры

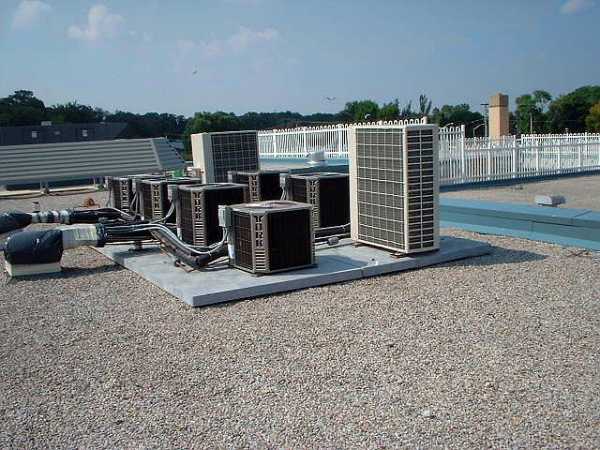

Эти системы еще более редки, т.к. изготавливаются для специальных условий. Крышные рекуператоры, как следует из названия, устанавливаются на крышах зданий, в основном крупных магазинов и супермаркетов, промышленных объектов и так далее. Сама особенность их конструкции предполагает большой объем внутреннего пространства. По основному принципу действия он может быть пластинчатым, роторным или комбинированным (особой инженерной разработкой).

Крышные рекуператоры

Использовать крышный рекуператор для дома может быть целесообразно в том случае, если необходимо сэкономить внутренний объем помещения. Дело в том, что крышные модели рекуперационного оборудования, как правило, отличаются большими габаритами и повышенной мощностью, так как предназначены изначально для обслуживания больших помещений.

Водяной рециркуляционный рекуператор по своему КПД близок к пластинчатому, но сложнее в монтаже. Отличается он тем, что в качестве теплообменника в нем применяется дистиллированная вода или другой антифриз. Основное достоинство таких систем – то, что притяжной и вытяжной воздухопроводы в них могут быть разнесены на большое расстояние, соединяясь лишь теплоизолированным трубопроводом.

Основные достоинства применения рекуператоров

Помимо основной своей функции – экономии энергии за счет обмена теплом с наружным воздухом – рекуператор в доме обеспечивает постоянное проветривание помещений при отсутствии сквозняков. Движение воздушных масс, с одной стороны, почти неощутимо физически, с другой – постоянно. Поэтому в вашем доме всегда будет свежий воздух, и вам не придется для этого открывать форточку зимой, вымораживая жилище.

Кроме того, рекуператор обеспечивает очистку помещения от витающей в воздухе пыли, удаляет неприятные запахи и поддерживает оптимальный уровень влажности в доме. Это устройство может работать круглогодично, при этом экономический эффект за счет осуществления теплообмена наиболее ярко наблюдается при большой разнице температур внутри и снаружи дома. Эффективный нагрев или, наоборот, охлаждение территории дома с помощью рекуператора возможны при перепаде уровня внешней и внутренней температуры порядка 20 градусов.

ventilyaciyadom.ru

принцип работы, преимущества, недостатки и технология изготовления своими руками

Главная » Инженерные системы » Рекуператор воздуха для частного дома: принцип работы, преимущества, недостатки и технология изготовления своими руками

Чистый и свежий воздух в помещении является залогом хорошего самочувствия, здоровья и крепкого сна. Чтобы обеспечить поступление свежего воздуха необязательно проветривать частный дом или квартиру привычным способом. Для этого есть специальные устройства, которые работают 24 часа в сутки, и обеспечивают непрерывное вентилирование помещения — рекуператоры

Принцип работы

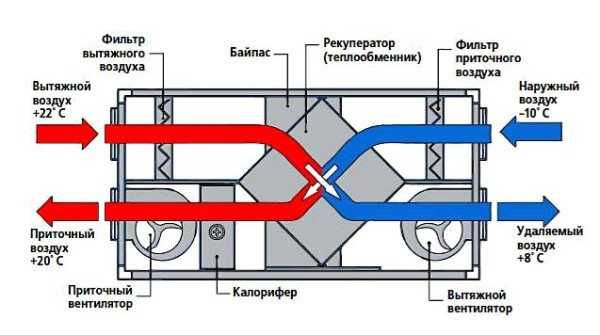

Принцип работы устройства для рекуперации воздуха

Рекуператор — это техническое устройство, в котором происходит теплообмен между потоками воздуха, выходящими и входящими в помещение по системе приточной, принудительно или вытяжной вентиляции. При этом потоки воздуха не смешиваются.

В зимнее время тёплый поток воздуха, выходящий из помещения, при прохождении через конструкцию рекуператора нагревает рабочие элементы. Холодный поток воздуха, входящий в систему вентиляции, проходя через рекуператор, нагревается за счёт теплообмена с рабочими элементами.

Когда температура снаружи помещения выше, чем в помещении, то происходит обратный процесс. Тёплый воздушный поток охлаждается в рекуператоре благодаря рабочим элементам, через которые прошёл прохладный отработанный воздух.

При сравнении с обычной системой вентилирования наличие рекуператора позволяет сохранить до 2/3 тепловой энергии. Это уменьшает потребление энергии на 30–40%, что позволяет снизить расходы на оплату центрального отопления, обогревательного оборудования и системы кондиционирования.

Типы конструкций

Роторный рекуператор и схема его работы

Конструктивно рекуператор представляет собой прямоугольный, квадратный или круглый блок, с обеих сторон которого располагаются отверстия для ввода приточного и вытяжного вентиляционного канала.

В зависимости от конструкции блока и его составных элементов рекуператор подразделяется на следующие типы:

• Роторный — устройство с вращающимся ротором в корпусе из нержавеющей или оцинкованной стали. Вращение ротора вокруг горизонтальной оси происходит за счёт подачи электропитания. Рабочими элементами являются алюминиевые гофрированные ленты, намотанные на специальный вал. В процессе вращения пластины соприкасаются с тёплым и холодным потоком воздушной массы. КПД роторного рекуператора — до 85%. Одни из главных недостатков устройства — это большой размер и наличие движущихся элементов, которые изнашиваются и требуют периодической замены.

  Устройство дял рекуперации воздуха с рабочими элементами в виде пластин

• Пластинчатый — наиболее популярный тип рекуператоров. Состоит из тонких панелей, соединённых и аккуратно уложенных друг на друга с небольшим вентиляционным зазором. Металлические панели нагреваются за счёт тёплого воздуха, который проходит сквозь устройство. Панели путём теплообмена передают накопленную энергию холодному потоку. КПД устройства — 40–65%. Отличаются высокой надёжностью и возможностью работы без затрат электроэнергии.

  Рекуператор с конструкцией из стальных трубок

• Трубчатый — устройство, состоящее из металлических трубок диаметром до 10 мм, скомпонованное в цилиндрический воздуховод. По принципу работы аналогично пластинчатому рекуператору. Нагретый отработанный воздух проходит по трубкам, отдавая часть тепловой энергии, а холодный воздух, перемещаясь в пространстве между трубками, забирает часть тепла. За счёт простой конструкции рекуператор имеет высокую надёжность и занимает мало места.

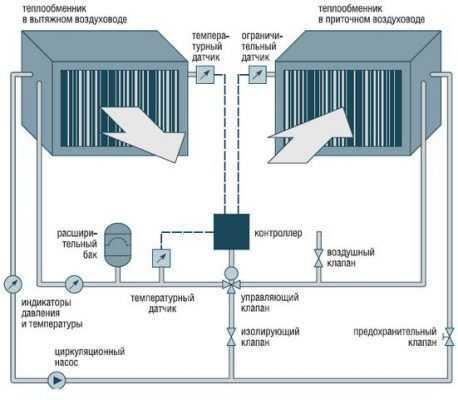

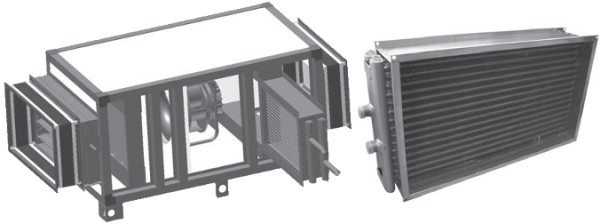

  Рециркуляционный водяной рекуператор для вентиляции в общественных местах

• Рециркуляционный водяной — устройство с промежуточным теплообменником в виде жидкости. Обычно, используется дистиллированная вода или антифриз. В отличие от остальных типов циркуляционный рекуператор имеет более сложную конструкцию. Жидкость циркулирует по каналам между вытяжным и приточным каналом за счёт нагнетающего насоса. КПД рекуператора — до 65%.

В общественных помещениях большой площади применяются крышные рекуператоры воздушного потока, которые устанавливаются в существующую систему вентиляции. КПД крышного рекуператора не превышает 65–68%, но из-за малых габаритов и высокой надёжности устройство идеально для использования в загромождённых помещениях. Для работы в условиях жилого дома и квартиры не подходит.

Видео: что такое рекуперация воздуха

Как выбрать для частного жилья

Пластинчатый рекуператор идеально подходит для использования в частных и загородных домах

КПД устройства напрямую влияет на объем сохраняемой тепловой энергии, срок службы и надёжность рекуператора. Конструкции с ротором наиболее эффективны, но в их работе участвует множество движущихся элементов и требуется электроэнергия. Пластинчатые и трубчатые рекуператоры имеют меньший КПД, но они бесшумны и для их функционирования не требуется электропитание.

Выбор рекуператора для частного жилья в первую очередь должен основываться на требованиях владельца и учитывать, какая система вентиляции присутствует в доме. Для жилого дома оптимально устройство приточно-вытяжной вентиляции с роторным рекуператором.

Эта система будет обладать достаточной мощностью, способной не только осуществлять теплообмен между воздушными потоками, но и регулировать уровень влажность подаваемого воздуха, за счёт регуляции оборотов устройства.

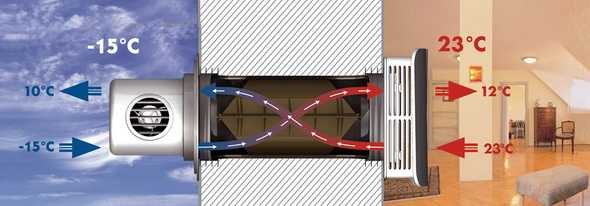

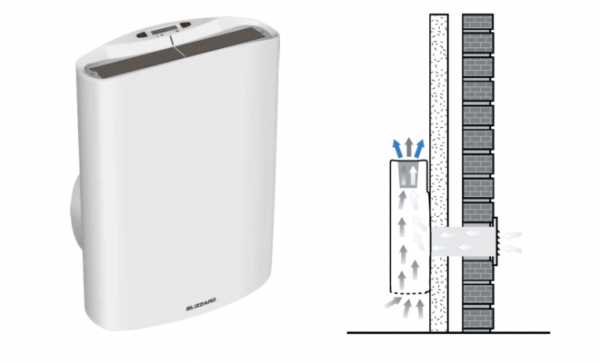

Проветриватель с рекуперацией для квартиры

Если площадь дома небольшая, то вместо роторного рекуператора можно установить устройство с металлическими пластинами. Это сделает систему не только более надёжной, но и позволит сохранить автономность приточной вентиляции.

Для типовых квартир одно из важнейших требований при выборе рекуператора — это его габариты. В большинстве квартир система вентиляции представлена только общедомовой вытяжкой, а поступление свежего воздуха происходит за счёт обычного проветривания.

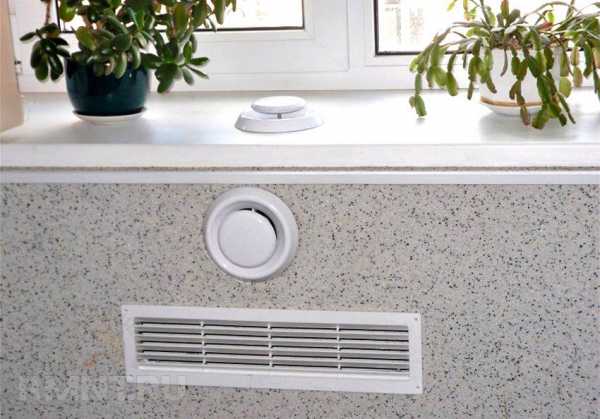

Для квартир оптимальным выбором будет установка приточно-вытяжных клапанов или установок с рекуперацией воздуха. Это компактные устройства, которые монтируются в стену. Управляющий блок снабжается дистанционным управлением, что позволяет выставить оптимальные параметры вентилирования и нагрева воздуха.

Расчёт мощности системы

Проветриватель для больших помещений повышенной мощности

Габариты и мощность рекуператора влияют на производительность устройства. Чем больше площадь вентилируемого помещения, тем более мощный рекуператор потребуется. Поэтому прежде чем приобретать устройство следует провести расчёт мощности рекуператора.

Для этого используется формула: Q = 0,335 x L x (T₁ – T₂), где:

• Q (Вт) – мощность устройства;
• L (м³/ч) – объём воздуха, необходимый для нормальной жизнедеятельности человека. Согласно норме для одного человека требуется 60 м³/ч;
• Т₁ (^оС) – температура воздуха после рекуперации;
• Т₂ (^оС)– температура воздуха до рекуперации.

Например, рассчитаем мощность рекуператора для квартиры, где проживает 3 человека. Температура воздуха, транспортируемого в помещения, должна равняется не менее 20 ^оС, а с улицы поступает воздух температурой -10 ^оС. Q = 0,335 x 180 x 32 = 1929,6 Вт.

При проведении расчёта следует брать минимально возможную температуру (в среднем за 5 лет), которая наблюдалась в регионе, где планируется установка рекуператора. Если устройство не планируется использовать как основной источник обогрева помещения, то показатели температуры подбираются индивидуально.

Изготовление пластинчатого рекуператора воздуха для дома своими руками

Изготовление пластинчатого рекуператора своими руками

Рекуператор воздуха — это дорогое оборудование, рассчитанное на длительный срок использования. Срок окупаемости может варьироваться от 3–8 лет, в зависимости от начальной стоимости агрегата. При возможности устройство для рекуперации воздуха можно изготовить самостоятельно. Для этого лучше всего подойдёт конструкция на основе металлических пластин.

Плюсы и минусы

К преимуществам пластинчатого рекуператора можно отнести:

• простая и надёжная конструкция, не требующая замены рабочих элементов в ходе эксплуатации;
• простая технология монтажа без применения специализированного инструмента;
• КПД до 80% в зависимости от параметров воздуха;
• минимальные затраты энергопотребления для работы приточного и вытяжного вентилятора;
• высокий срок службы за счёт отсутствия движущихся частей и износа деталей;
• возможность модернизации путём добавления большего количества пластин.
• при отсутствии электроэнергии воздух транспортируется по системе вентиляции за счёт естественной тяги.

Главным недостатком пластинчатого рекуператора является образование конденсата на рабочих элементах. При низкой температуре воздуха влага замерзает, что приводит к падению пропускной способности вентиляции. Для решения проблемы применяются специальные устройства, которые прогревают конструкцию рекуператора.

Необходимые материалы

Материал для сборки пластинчатого теплообменника

Для изготовления пластинчатого рекуператора потребуется следующий материал:

• оцинкованный металл толщиной 0,7–1,5 мм, текстолит, полипропилен или поликарбонат общей площадью 7–8 м²;
• тонкие деревянные рейки, пробковая подложка или оргстекло толщиной 2–3 мм;
• нержавеющий металл, пластик, фанера или древесно-стружечная плита;
• пластиковый или металлический фланец для воздуховода в количестве 4 шт.;
• стальной уголок 20×20 мм;
• силиконовый герметик;
• оцинкованные саморезы.

Для равномерной циркуляции воздуха потребуется приобрести 2 вентилятора нужной мощности. В качестве фильтров можно использовать специальные бумажные изделия для вентиляции, которые требуют замены раз в 3–4 месяца.

Технология изготовления

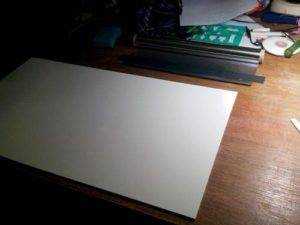

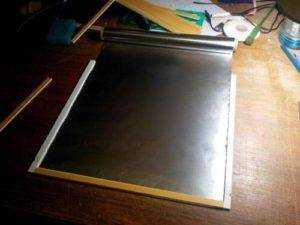

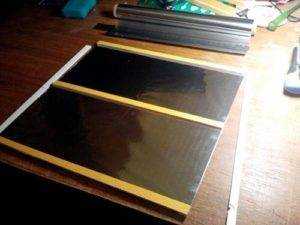

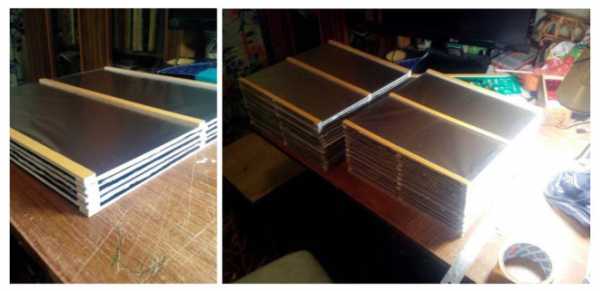

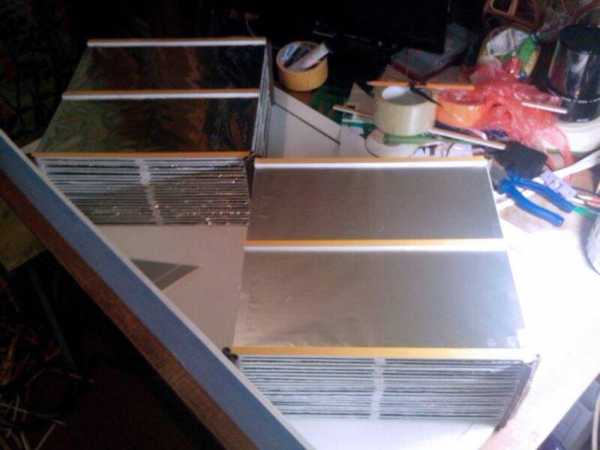

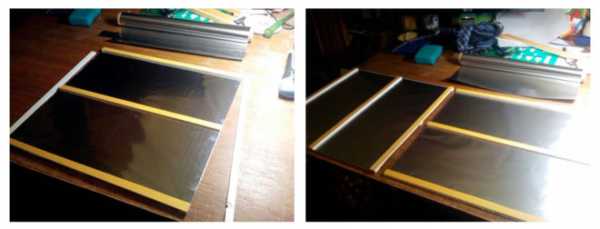

Проклейка изоляционной прокладки на металлическую пластинку

Перед изготовлением рекуператора потребуется подготовить электролобзик, ножовку по металлу, шуруповёрт, молоток, строительный нож, перчатки и защитные очки. Технология изготовления пластинчатого рекуператора состоит из следующего:

1. Листовой металл нарезается с помощью ножовки по металлу на пластины размером 20×30, 30×30 или 30×40 см. Размер пластин зависит от габаритов и расчётной мощности рекуператора. Желательно, чтобы общая площадь подготовленных пластин была не менее 3–4 м².

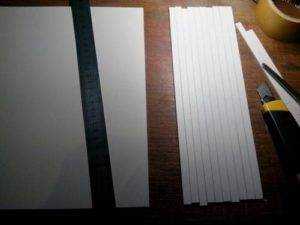

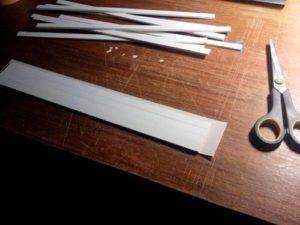

2. Из тонкой деревянной рейки или пробковой подложки нарезаются прокладки шириной 1–1,5 см. Длина равна длине пластины. Далее, из фанеры или ДСП выпиливается 2 полотна такого же размера, как и пластины.

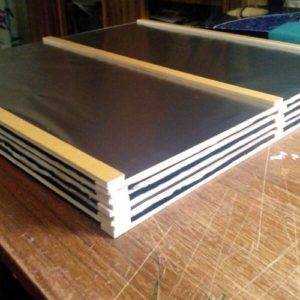

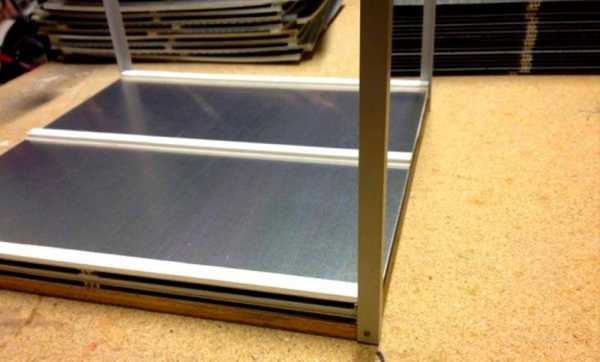

   Сборка пластин в единый теплообменник

3. На каждую металлическую пластину приклеивается три прокладки — одна по центру и две по противоположным сторонам. После приклейки все пластины собираются в стопку. Для этого каждая полоса промазывается универсальным клеем, после чего панели укладываются друг на друга.
4. При укладке каждая последующая панель поворачивается на 90^о. Полученная стопка панелей аккуратно прижимается грузом. Для этого сверху укладывается прокладка из дерева, на которую можно положить груз весом 5–7 кг.
5. Стальной уголок подгоняется по высоте стопки с панелями. Всего потребуется 4 заготовки, которые прикручиваются по углам стопки. Для крепления используются оцинкованные саморезы.

   Установка теплообменника в корпус из дерева или металла

6. Приступают к сборке корпуса из фанеры, ДСП, пластика или металла. Высота и длина корпуса будет равна диагонали пластинчатого элемента, а ширина — высоте стопки с пластинами. После раскройки выполняется сборка корпуса с помощью шуруповёрта и саморезом.
7. После сборки корпуса на его боковые стенки наносится разметка под монтаж фланцев. Диаметр отверстия должен быть равен сечению воздуховода. Для пропила используется электролобзик. В завершение в отверстия устанавливаются фланцы.

   Корпуса для пластинчатого теплообменника

8. Внутри корпуса монтируются направляющие под теплообменный короб. Направляющие можно изготовить из уголка. Для фиксации направляющей к коробу используются саморезы и силиконовый герметик. После производится сборка рекуператора. Теплообменный блок помещается в корпус.

Если в корпусе предусмотрено место, то на входе воздушных потоков закрепляются бумажные или тряпичные фильтры и вентиляторы. После сборки рекуператора можно переходить к монтажу в существующую систему вентиляции.

Как самостоятельно сделать трубчатый коаксиальный рекуператор

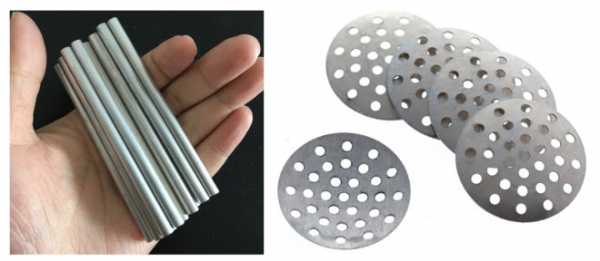

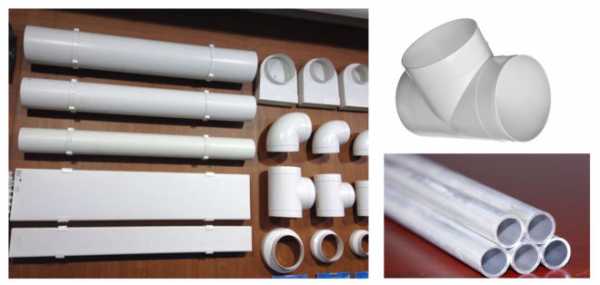

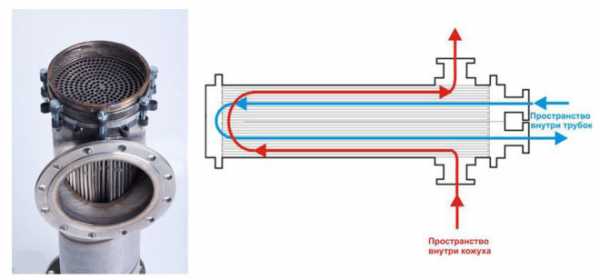

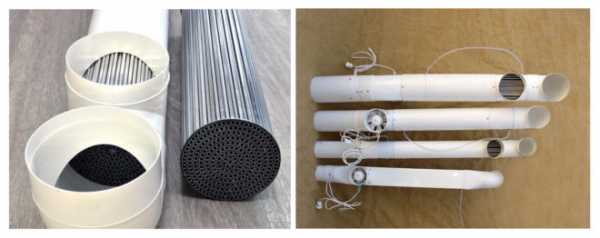

Трубчатый рекуператор из пластиковой трубы и алюминиевый трубок

По принципу работы трубчатый рекуператор аналогичен пластинчатому типу. Как и в предыдущем случае, при умении работать с электроинструментом системы можно собрать своими руками.

Преимущества и недостатки конструкции

К достоинствам устройства для рекуперации воздуха на основе трубок можно отнести:

• простая конструкция без использования движущихся деталей;
• простой монтаж и быстрое обслуживание в ходе эксплуатации;
• КПД рекуператора до 65–70% в зависимости от условий;
• небольшие размеры и низкий уровень шума.

К существенным недостаткам, как и у пластинчатого рекуператора, следует отнести риск обмерзания в зимний период. Вследствие чего нарушается естественный уровень тяги, и свежий воздух плохо поступает в помещение. Для предотвращения этого в системе должен быть установлен электрический или водяной калорифер.

Материалы для изготовления устройства

Материал для изготовления трубчатого рекуператора

Для сборки трубчатого рекуператора потребуется:

• алюминиевые или стальные полые трубки диаметром 3–5 мм;
• пластиковый канал для вентиляции;
• пластиковый соединитель для воздуховода;
• оцинкованный металл или пластик размером 50×50 см;
• силиконовый герметик.

Сечение воздуховода и соединителей выбирается индивидуально. Оптимально, если сечение будет равно диаметру воздуховода в системе вентиляции. При необходимости возможна установка вентиляторов на приток и отвод воздуха.

Процесс изготовления

Алюминиевые трубки и заготовки для изготолвения теплообменника

Для изготовления рекуператора потребуется электрическая дрель, ножовка по металлу, штангенциркуль, рулетка и карандаш. Последовательность действий при изготовлении трубчатого рекуператора следующая:

1. Производится подгонка пластикового канала по длине. При этом учитывается, что длина рабочих элементов будет на 15–20 см короче, чем длина самого корпуса. На конец трубы надевается пластиковый соединитель.
2. Измеряется внутреннее сечение пластикового канала при помощи штангенциркуля. Далее, из пластика или металла выпиливаются две заготовки с учётом измеренного сечения. В заготовке просверливаются отверстия сечением равным внешнему диаметру металлической трубки.
3. Согласно длине корпуса выполняется подрезка стальных трубок. Количество трубок равно количеству отверстий в заготовке. Для сборки потребуется надставить трубу между двух заготовок. Зазор между отверстием и трубкой заполняется герметиком или эпоксидным клеем.
4. После сборки трубчатого теплообменника конструкция помещается в пластиковый корпус. Стык между заготовкой и корпусом заделывается эпоксидным клеем. После высыхания конструкция готова к установке.

В качестве вентилятора лучше использовать изделия канального типа, которые одеваются на один из монтажных концов рекуператора. Для установки описанной выше конструкции достаточно использовать соединитель соответствующего сечения, герметик и обжимной хомут.

Видео: трубчатый рекуператор своими руками

Как узнать КПД системы рекуперации

Формула расчёта КПД рекуператора

При самостоятельном изготовлении рекуператора не всегда удаётся собрать устройство с максимальным показателем КПД. Тем более КПД рекуператора зависит от температуры и влажности воздуха снаружи помещения.

Для расчёта КПД рекуператора используется формула: H = (tр — tу) / (tд — tу), где:

• t_р – температура воздуха после рекуперации;
• t_у – температура воздуха до рекуперации;
• t_д – температура отработанного воздуха, выходящего из помещения.

Итоговое значение следует умножить на 100%. Например, рассчитаем КПД устройства для конкретных условия. Температура воздуха снаружи — 5 ^оС, после рекуперации — 17 ^оС, в помещении — 24 ^оС. КПД = (17 – 5) / (24 – 5) = 0,63 * 100% = 63%.

Установка и подключение системы рекуперации

Для подсоединения рекуператора используется обжимной хомут, герметик и алюминиевая клейкая лента

Процесс установки рекуператора зависит от типа устройства. В большинстве случаев устройство монтируется по аналогии с другими составными элементами в системе. К примеру, чтобы установить пластинчатый рекуператор, технология изготовления которого была описана выше, потребуется:

1. С помощью напарника конструкция поднимается под потолок. Выполняется разметка под отверстия для крепления стальных шпилек. Далее, просверливаются отверстия, забиваются пластиковые пробки и вкручиваются стальные шпильки нужной длины.
2. Рекуператор снова поднимается под потолок и фиксируется на нужной высоте. Для этого между шпильками монтируется стальная пластина, которая будет удерживать рекуператор на весу.
3. Для подсоединения устройства к системе воздуховодов потребуется обработать часть соединяемого фланца и обжимного хомута растворителем. После этого внутренняя часть хомута промазывается герметиком и фиксируется к фланцу. Аналогичным образом монтируют воздуховод к рекуператору. Места стыков проклеиваются алюминиевой клейкой лентой.

Видео: монтаж проветривателя с системой рекуперации

Отзывы

Современные производители предлагают богатый выбор устройств различной мощности для рекуперации воздуха в жилых помещениях. Если вы планируете приобретение такого оборудования, то рекомендуем ознакомиться с отзывами покупателей.

Видео: отзыв о рекуператоре «Экоклим»

https://

Рекуператор воздуха — это современное и практичное оборудование, которые должно устанавливаться в каждую систему приточно-вытяжной вентиляции. Помимо экономии электроэнергии, рекуператор выравнивает уровень влажности и фильтрует воздух, поступающий в помещение, что особенно важно в условиях современных городов.

Здравствуйте. Меня зовут Виталий. Область профессиональной деятельности: технические средства автоматизации и технологии проектирования. Оцените статью: Поделитесь с друзьями!

kakpostroit.su

Приточно вытяжная вентиляция с рекуперацией тепла — в квартире — в частном доме

В каждом доме, коттедже или квартире вентиляционная система является важным элементом, который обеспечивает комфортную климатическую обстановку. Однако, даже зная это, многие не решаются создавать полноценную систему в связи с тем, что она значительно повысит затраты на оплату энергии при постоянном обогреве воздуха, который поступают с улицы.

Наиболее оптимальным решением такой проблемы является приточно вытяжная вентиляция с рекуперацией тепла. Благодаря тому, что рекуператор, который входит в комплект установки, можно понизить расходы по оплате и сэкономить до девяноста процентов энергии.

Принцип работы системы с рекуперацией тепла

Слово рекуперация означает теплообмен, а если говорить о дословном переводе, то это понятие означает «возврат использованного». В такой системе рекуператор служит элементом, который отдает холодному воздуху с улицы тепло, которое он забрал у воздуха, выходящего из комнаты. В зимнее время разница в температуре воздуха может быть примерно сорок градусов. Зачастую нагревание помещения и воздуха в нем осуществляется с помощью приборов отопления, что ведет к большим затратам на оплату коммунальных платежей.

Приточно вытяжная вентиляция для квартиры станет настоящим спасением в летнее время, когда вследствие высокой температуры на улице, кондиционерам в помещении приходится работать более интенсивно. Если система вентиляции с рекуператором тепла была правильно установлена, то — это позволит сделать разницу температурами воздуха, который попал с улицы в дом и который выходит с помещения на улицу, в четыри и более раз меньше. Следует отметить, что приточно вытяжная вентиляция с рекуператором имеет массу неоспоримых преимуществ:

• высокий КПД всей системы, более 65 процентов;
• экономия средств при оплате электроэнергии. С такой системой вентиляции расходы по квитанциям можно снизить на 30 процентов;
• благодаря тому, что в данной конструкции отсутствуют движущие детали, риск выхода системы из строя минимален;
• теплообменник отличается простотой в уходе и обслуживании;
• для функционирования устройства не требуется электрическая энергия;
• благодаря рекуперации тепла можно не только сделать в помещении хорошую вентиляцию, но и в некоторых случаях позволяет выполнять регулирование уровня влажности.

Важный момент: в зависимости от того, насколько большая разница между температурой на улице и внутри помещения, будет повышаться процент экономии средств.

Принцип действия такой системы вентиляции заключается в следующем: вентиляция набирает в помещение такое количество воздуха, чтобы его объем становился избыточным. После чего отработанный воздух по вытяжной системе выдавливается на улицу. При этом часть тепла от отработанного воздуха остается на стенках конструкции вследствие того, что этот воздух проходит через теплообменник. Если температура на улице понижается, то соответственно и уменьшается эффективность рекуператора, а вся разница между температурами тогда ложится на систему отопления. В том случае, если температура на улице составляет ноль градусов, рекуператор способен вводить в помещение воздух с температурой около пятнадцати градусов.

Существует множество разновидностей рекуператоров, которые имеют свои отличительные особенности, разные характеристики и абсолютной разный уровень КПД. Несмотря на сложность конструкции, ее можно установить самостоятельно и также сэкономить при этом средства на установке.

Место для размещения вентиляционного отверстия

При выборе места, где будет находиться приточно вентиляционное отверстие, следует учитывать следующие моменты:

• не следует выполнять отверстие под вентиляцию в таких комнатах, как кухня или санузел, так как это может привести к тому, что запахи, которые обычно присутствуют в данных помещениях, распространяться по всему дому;
• в том случае, если присутствует вытяжная вентиляция, то следует устанавливать приточный клапан в другой части помещения от вентиляции, желательно даже в другой комнате;
• в большинстве случаев обычные пластиковые окна оснащены специальным клапаном для свежего воздуха;
• чтобы воздух, который поступает в комнату с улицы, немного подогревался, приточный клапан можно поместить за батареей;
• если в регионе наблюдаются холодные зимы, то не следует отверстие для вентиляции делать сквозным. Этот участок может стать местом прохода холода и будет покрываться инеем.

Важный момент: если планируется установка вентиляционной системы без подогрева, то лучше всего приобретать те модели, которые можно на зимний период закрыть.

Приточно вытяжная вентиляция своими руками – монтаж естественной вентиляции

Особенностью естественной вентиляции является то, что в ее комплекте отсутствуют какие-либо энергетически зависимые элементы, поэтому можно говорить о полной экономии средств. Естественная вентиляция обладает достаточно простым строением. Ее установку лучше всего делать после окончания работ по штукатурке, перед этапом отделки стен. Наиболее правильным решением будет сделать отверстие в процессе постройки дома, в случае если речь идет о монтаже вентиляции в частном здании.

Прежде всего, необходимо выбрать соответствующее место, где будет установлен клапан. В случае, если он будет монтироваться в стене за батареей, то ее необходимо предварительно снять. К стене следует приложить купленный прибор и сделать разметку на стене по его периметру с помощью маркера. Далее, с помощью перфоратора нужно сделать в стене канал с уклоном примерно в шесть градусов по направлению к улице. Это необходимо, чтобы по нему стекал конденсат. Затем, в проделанное отверстие нужно проложить слой утеплителя и трубу. В некоторых случаях также используется монтажная пена. Далее, следует надеть корпус таким образом, чтобы он не соприкасался непосредственно с трубой. С помощью карандаша нужно наметить, где будут крепления, и высверлить под них отверстия. Сам корпус нужно прикрепить посредством саморезов и дюбелей. Важный момент: в некоторые комплекты может входить шумопоглотитель – его следует установить в корпус. Шумополготитель поможет улучшить звукоизоляцию в помещении.  После этого нужно проложить теплоизоляцию корпуса и закрыть его крышкой. Со стороны улицы входное отверстие также нужно соответствующе оформить. На него надевается специальная защитная решетка. Качественная вентиляция напрямую связана с законами физики. Так, если отсутствует баланс между оттоком и притоком воздуха, то от сделанного отверстия не будет никакого эффекта.

Монтаж принудительной приточной вентиляции

Далеко не всегда естественная тяга справляется со своими задачами, так как на нее оказывают сильное воздействие погодные условия и многие другие факторы. Поэтому обустройство принудительной вентиляции просто необходимо практически в каждом доме.

Особенности системы

Сразу стоит отметить, что принудительная приточно вытяжная вентиляция в частном доме является максимальной эффективной, а ее работа стабильной. Такие установки существуют нескольких видов:

• компактная система для установки в одной комнате. Для того чтобы обеспечить необходимую климатическую обстановку во всем доме, понадобится купить несколько таких систем и установить их в каждой комнате;
• полноценные, большие системы, которые состоят из набора элементов, соединенных между собой с помощью вентиляционных каналов. При этом нужно учитывать, что если труба длинная то и сопротивление будет большое, поэтому необходим мощный вентилятор.

Второй вид достаточно редко используется для установки в домашних условиях, так как полноценная вентиляционная система требует недешевого обслуживания и сама обладает достаточно высокой стоимостью. В больших по площади домах или квартирах монтируют вентиляцию с пластиковыми и металлическими воздуховодами, которые довольно гибкие, благодаря чему им можно придать нужную форму. Обычно их прячут под потолком. В комнатах можно увидеть только решетки вентиляции, которые могут обладать довольно эстетичным дизайном, благодаря чему вписываются в интерьер. Принудительная приточно вытяжная система вентиляции должна обладать функцией фильтрации поступающего воздуха. В особенности эта функция необходима при жизни в большом и густонаселенном городе.

Помимо того, что такая вентиляция может быть оснащена рекуператором воздуха при желании можно добавить в ее конструкцию также увлажнитель, подогрев воздуха, кондиционер и терморегулятор. В данном виде вентиляции отдельное внимание следует уделить тщательной герметизации стыков и местам скрепления элементов. В большинстве случаев, если с системой и возникают проблемы, то они появляются именно в этих местах.

Установка

Выполнить монтаж вентиляционной системы можно своими руками и для этого необходимо лишь следовать инструкции. Ниже представлен пошаговый план работ по монтажу части принудительной вентиляции на стене:

1. Необходимо отметить на стене выбранное место и размер того, каким будет отверстие;
2. С помощью способа алмазного бурения нужно проделать в стене отверстие и при этом выдержать незначительный уклон по направлению к улице;
3. Далее в полученное отверстие следует вставить трубу . Затем устанавливается канальный вентилятор. Необходимо с помощью монтажной пены заделать все просветы, которые образовались между стеной и трубой;
4. Затем нужно сделать каналы для прокладки проводки. В них укладываются провода, и подключается электропитание;
5. Для большего удобства использования систему вентиляции можно соединить с выключателем света, таким образом, он будет включаться вместе со светом в помещении;
6. Далее, следует установить датчики, фильтр, шумопоглотитель и все остальные дополнительные элементы;
7. Со стороны улицы и внутри помещения нужно установить решетки, которые закрепляются саморезами.

Видео рекуператор своими руками

remontidei.ru

Приточно-вытяжная вентиляция с рекуперацией тепла для квартиры или дома

.

Обустраивая систему вентиляции для частного дома или для квартиры, очень сложно добиться того, чтобы одновременно осуществлялось проветривание помещений, а также сохранение тепла. Вентиляция с рекуперацией тепла — это тип системы вентиляции, который позволяет сохранить тепло в квартире и обеспечивает постоянный приток свежего воздуха. Кроме того, система рекуперации эффективно работает в любое время года, позволяет вам экономить электроэнергию и обладает рядом других преимуществ.

Вентиляция с рекуперацией сохраняет тепло в помещении

Достоинства

Рекуперативная вентиляция может похвастаться целым рядом достоинств.

• Компактные габариты вентиляции с рекуператором – небольшие размеры оборудования дают возможность без особых сложностей разместить его в любом месте в комнате, ее дизайн не будет испорчен.
• Простота установки – для монтажа системы не требуются специализированные навыки и инструменты, его можно запросто осуществить своими силами с минимальным количеством мусора.
• Осушение воздуха в помещении – рекуперация воздуха удаляет из него излишки влаги, поэтому вытяжная система такого типа идеально подходит для помещений, страдающих от повышенной влажности.
• Для установки не нужны воздуховоды – вы можете осуществить установки вытяжной вентиляции с рекуперацией тепла даже в том случае, если проект вашего дома или квартиры не предусматривает наличия специальных каналов для притока и отвода воздуха.
• Экономия на отоплении – рекуперационные вытяжные системы нагревают воздух в помещении, что позволяет расходовать меньше энергии на отопление.
• Экономия электроэнергии – вентиляционные системы такого типа тратят электричество только на работу вентиляторов.
• Бесшумность – приточная вентиляция работает без лишних звуков, поэтому не будет причинять неудобств вам и вашим близким.
• Простота ремонта – вентиляционная техника рекуперативного типа может похвастаться высоким уровнем надежности и долговечности, так как сломаться в системе могут только вентиляторы.

Исходя из всего вышесказанного видно, что установка приточной рекуперационной вентиляции дает вам массу преимуществ.

Принцип работы

Рекуперация тепла в системах вентиляции осуществляется за счет теплообменника с двумя стенками, который нагревает воздух. Через такой теплообменник проходит два потока воздуха – входящий и исходящий, которые в процессе прохождения через систему обмениваются тепловой энергией. Горячий воздух отдает тепло холодному и наоборот, в результате такого теплообмена в частных домах и квартирах в любое время года поддерживается комфортная атмосфера.

Кроме того, в процессе охлаждения воздуха из него уходит лишняя влага, которая остается на стенках специальной теплообменной камеры. КПД такого оборудования составляет примерно 60%, а его использование позволяет предотвратить потерю примерно 70% тепла в помещении.

Проект любой вентиляционной системы, где подразумевается использование рекуператоров, подразумевает установку специального оборудования на внешней стене дома, имеет в своей конструкции два вентилятора и работает следующим образом:

• при помощи вытяжного вентилятора из помещения выводится отработанный теплый воздух;
• при проходе через теплообменник воздух нагревает его стенку;
• при помощи приточного вентилятора в помещение нагнетается холодный воздух, который нагревается при проходе через рекуператор.

Таким образом не только обеспечивается тепловой обмен, но и поддерживается постоянное давление в помещении. Благодаря этому работа рекуперативной системы никак не отражается на самочувствии людей в помещении. Для большей эффективности работы установки в частном доме или в квартире рекомендуется установка рекуперационных вентиляционных систем в каждой комнате.

В некоторых установках может быть только один вентилятор, который одновременно является и вытяжным, и приточным. В таком случае система работает так:

• теплый воздух вытягивается из помещения, теплообменник нагревается;
• система переключает направление работы вентилятора, холодный воздух забирается с улицы и нагревается в тепле нагревательного элемента;
• направление снова переключается.

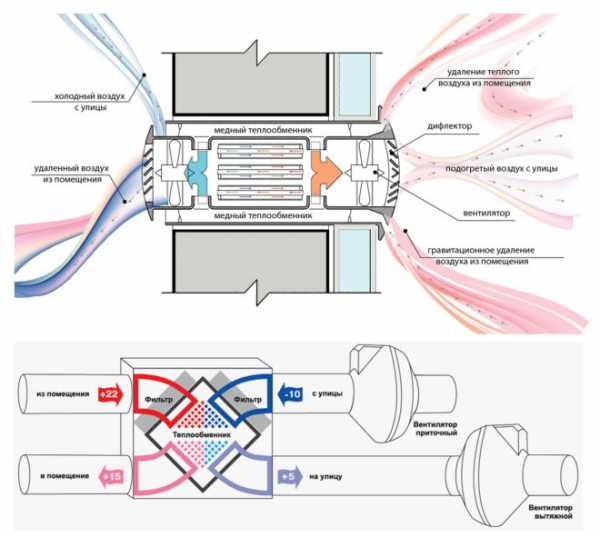

Принцип работы рекуператора

Типы техники

Виды и принцип работы вентиляции с рекуперацией могут отличаться друг от друга. Различают пять типов рекуператоров.

1. Пластинчатые – самый простой вариант, отличающийся легкой установкой, демократичной ценой и простотой в эксплуатации. Такие вентиляционные системы в своей конструкции имеют металлические или пластиковые пластины, которые разделяют входящий и исходящий потоки воздуха и занимаются их охлаждением и нагревом. У этой разновидности рекуперативных установок в конструкции нет подвижных частей, поэтому они могут похвастаться надежностью и солидным сроком службы.
2. Роторные – в корпусе таких вытяжных систем находится ротор цилиндрической формы, который и отвечает за передачу тепла. Таким системам характерна возможность регулировки скорости вращения. Единственным существенным недостатком является то, что при прохождении через такую вентиляционную систему входящий и исходящий потоки частично смешиваются, поэтому не рекомендуется устанавливать ее в больницах и других помещениях, где нужна полная фильтрация воздушного потока. Также эта разновидность не может похвастаться компактными габаритами, ее сложнее обслуживать, чем предыдущий вариант, она не удаляет неприятные запахи из помещения.
3. С промежуточным теплоносителем – такую вентиляцию характеризует наличие в теплообменнике жидкости, через которую происходит теплообмен между теплым и холодным воздухом. Такая вентиляция довольно компактная и износоустойчивая, но внутри ее часто образовывается конденсат, а КПД не превышает 60%.
4. Камерные – потоки воздуха разделяются между собой заслонкой, которая открывается, смешивая воздушные потоки. Такую вытяжную вентиляцию нельзя назвать герметичной, эффективность такого проекта невысока, поэтому в последнее время он не пользуется особой популярностью.
5. Тепловые трубки – компактные и эффективные трубы, в которых находится фреон или другое легкоиспаряющееся вещество. Благодаря теплому вытяжному воздуху оно нагревается, переходит в газообразное состояние, поднимается по трубам, отдавая тепло приточному воздуху, остывает и снова опускается. Принципиальная разница между этой моделью и предыдущими состоит в том, что два воздушных потока никак не могут смешаться. Кроме того, трубки очень надежны, а КПД при их использовании составляет до 70%.

Вентиляция с промежуточным теплоносителем

Особенности выбора рекуператора

После того, как вы узнали, что такое рекуперация тепла, можно приступать к выбору модели в свой частный дом или квартиру. При выборе домовой вентиляции с рекуператорами необходимо обращать внимание на некоторые моменты.

1. Толщина корпуса приточно-вытяжной установки с рекуперацией тепла, а также материал, из которого он изготовлен. В корпусе не должно быть так называемых мостиков холода. А сам он должен хорошо переносить понижение температуры на улице до -30 градусов по Цельсию. Например, в случае с алюминиевой системой, ее придется дополнительно утеплять, так как данный материал очень плохо переносит минусовую температуру.
2. Показатель свободного напора вентиляторов – он должен быть как можно выше для обеспечения максимальной эффективности работы системы.
3. Наличие в проекте системы возможности подключения дополнительных автоматических компонентов, которые позволят сэкономить электроэнергию, включая и выключая оборудование, когда это необходимо.
4. Тип управления вентиляцией – дистанционное или при помощи элементов управления, расположенных непосредственно на устройстве.
5. Мощность и производительность – определяется еще на этапе проектирования помещения и должна обеспечивать 60 кубических метров воздуха на одного человека.

Для того чтобы обеспечить максимально эффективную рекуперацию воздуха, нужно учитывать все эти параметры, а также обращать внимание на производителя. Рекуперативные устройства от проверенных компаний служат дольше и работают эффективнее.

Установка своими руками

Установить приточно-вытяжную вентиляцию с рекуперацией тепла достаточно просто. Для этого нужно соблюдать ряд простых правил и рекомендаций. Самый простой и доступный вариант для самостоятельного изготовления – это рекуперативный элемент пластинчатого типа, проектирование и изготовление которого необходимо осуществлять в правильном порядке.

1. Из тонкого листового металла вырезаются пластины теплообменника, размером примерно 20 на 30 см. Делать это лучше всего при помощи электрического лобзика, чтобы на краях пластин не оставалось заусениц.
2. Из дерева, текстолита или технической пробки делается рамка, которая устанавливается между пластинами. Толщина рамки должна составлять не более 3 мм.
3. Конструкция склеивается при помощи герметика, который не вызовет коррозию материалов.
4. Из металла, пластика или жести делается корпус для системы, изнутри он утепляется при помощи минеральной ваты или другого материала с похожими свойствами.
5. В корпусе проделываются два отверстия с противоположных сторон, к ним прикрепляются пластиковые фланцы, диаметр которых должен быть равен диаметру труб для отвода и притока воздуха.
6. Приделывается трубка для отвода конденсата из корпуса.

Как видно из описанного выше, простая реверсивная рекуперативная система вентиляции своими руками для обеспечения качественного воздухообмена изготавливается довольно просто. При проектировании следует учитывать габариты и назначение помещения, количество постоянно находящихся в нем человек и другие важные параметры.

Своими руками достаточно просто можно изготовить трубчатый рекуператор, при использовании которого образуется меньше конденсата.

Для создания обычной или реверсивной вентиляции такого типа вам понадобится всего лишь труба из ПВХ, алюминиевая гофрированная труба и переходники, которыми эти трубы будут соединяться.

Вентиляция с рекуперацией воздуха – очень эффективная и довольно простая система, при помощи которой можно одновременно обеспечить вентиляцию в помещении, а также обогрев или охлаждение входящего воздуха.

vozduhstroy.ru

Рекуператор для частного дома: преимущества, виды, изготовление

В вентиляционных системах(приточных и вытяжных) для жилых помещений принято использовать специализированное устройство – рекуператор для частного дома. Это оборудование позволяет сохранить тепловой обмен в помещении за счет обогрева приточного воздуха. В рамках данного обзора мы проанализируем принцип действия этого устройства, его разновидности и рассмотрим как сделать рекуператор своими руками.

Необходимость устройства растет с новейшими технологиями

Читайте в статье:

Для чего нужен рекуператор воздуха для дома

Разные виды конструкций (например, системы роторного или пластинчатого типа), по праву заняли первые места по всему миру. Среди огромного ассортимента нагревательного оборудования для вентиляционных систем, именно рекуператоры пользуется наибольшей популярностью.

Так работает система очистки воздуха

Как правило, прибор должен устанавливаться в каждом жилом помещении и является незаменимой составляющей системы очистки воздуха.Считается, что при помощи использования встроенных вентиляционных каналов, которые чаще всего устанавливаются в ванной комнате и на кухне, очень сложно создать здоровый микроклимат внутри жилого помещения.

В каких случаях нужен прибор

Установка производится для обеспечения постоянного притока свежего воздуха при сохранении оптимального уровня влажности, то нужно в обязательном порядке устанавливать приточные или вытяжные вентиляции с рекуперацией тепла.

Обратите внимание! Использование разнообразных отделочных и утеплительных материалов существенно ухудшает воздухообмен с окружающей средой.

В каких случаях используется прибор

Например, установка пластиковых окон в использование утеплительных панелей делает помещение практически полностью герметичным. В подобных ситуациях решить проблему позволяет установка прибора, который сможет обеспечить оптимальный воздухообмен и нагрев поступающего в помещение воздуха.

Рекуператор что это такое: основные сферы

В зависимости от модели прибора, места установки и размеров помещения, такие пластины могут использоваться во всех видах вентиляционных систем.

Прибор выполняет сразу несколько функций

Устройство применяется в классических блоках вентиляции и усиливает направления потока.

Наше устройство выступает сразу в нескольких ролях:

1. В качестве теплообменника.
2. Механической.
3. Автоматической системы управления.

В системе вентиляции также устанавливаются фильтры для очистки воздуха

Во внутренней вентиляционной системе дома подводится два воздуховода, которые обеспечивают скопление загрязненных воздушных масс под крышей дома и их дальнейшее удаление в атмосферу.

Прибор работает при помощи теплообменника

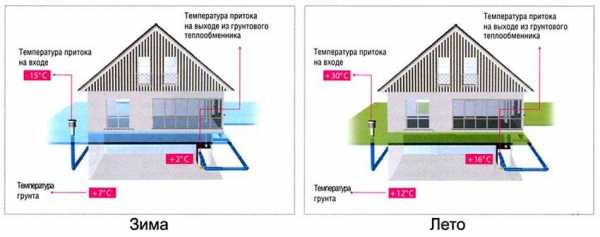

В подобных системах нагрев «зима-лето» осуществляется при помощи грунтового теплообменника.

Рекуператор для частного дома и квартир: преимущества

Установка системы в вентиляции радикально снижает затраты на отопление помещения.

Система рекуперации воздухообменадля загородного строения

Обратите внимание! Покупка вентиляции со встроенным рекуператором обойдется существенно дороже, чем монтаж вентиляционной системы с естественным воздухообменом.

Итак:

1. Использование устройства существенно повысят эффективность системы отопления помещения и сократит затраты на обогрев.
2. Рекуператоры для квартир позволяет добиться оптимального уровня влажности воздуха, что благоприятно отразится на здоровье жильцов.
3. В современных многоквартирных жилых комплексах часто можно встретить моноблочные приточно-вытяжные установки, которые используются для создания вентиляционной системы дома.

В такой системе могут использоваться, как пластинчатые роторные теплообменники

Позволяет сократить утечку тепла через вентиляцию на 85 %.

Виды системы

Конструкция рекуператоров разных видов имеет существенные отличия, но все подобные устройства обеспечивают нагрев поступающего в помещение воздуха за счет тепла выдуваемых загрязненных воздушных масс. При этом, рекуператор должен предотвращать смешивание воздушных потоков.

Пластинчатый рекуператор

Конструкция такого устройства является максимально простой. Две камеры теплообменника отделяются одна от другой небольшой пластиной, которая обеспечивает эффективный теплообмен между воздушными потоками.

Пластинчатая модель

Одним из основных параметров такого прибора является КПД, который зависит от таких факторов, как:

• время и площадь теплообмена между воздушными потоками;
• теплопроводности материала.

Увеличить эффективность теплообмена можно при помощи установки дополнительных нагревательных элементов:

1. КПД современного рекуператора должен составлять приблизительно 70-80 %.
2. Однако добиться таких показателей в частном доме совсем несложно.
3. Очень эффективным будет дополнительное использование грунтового теплообменника.

Роль грунтового теплообменника

Грунтовой теплообменник представляет собой пластиковую трубу, которая прокладывается на 50 метров от дома на глубине приблизительно 2 метра, и имеет некоторые нюансы:

• забор воздуха с использованием системы грунтового теплообменника позволяет существенно увеличить эффективность вентиляции с рекуперацией тепла;
• такая конструкция помогает избежать образования льда и конденсата на теплообменнике вентиляционной системы;

Обратите внимание! Грунтовой теплообменник позволяет снизить перепад температур между приточным и выходящим потоком воздуха.

• если не предусмотреть в вентиляционной системе частного дома наличие грунтового теплообменника, то избежать образования конденсата из-за перепада температур, а также повышения затрат на обогрев входящего потока, будет трудно;

Совет! Если в вентиляционной системе такой конструкции нет, то можно использовать калориферы для нагрева воздуха, а также датчики температуры и систему автоматики.

Статья по теме:

Обратный клапан на вентиляцию служит для предотвращения попадания различных запахов в дом. В статье мы попробуем понять, что он собой представляет, как устроен, виды устройств, и насколько сложно его установить у себя в жилище.

Децентрализованные рекуператоры

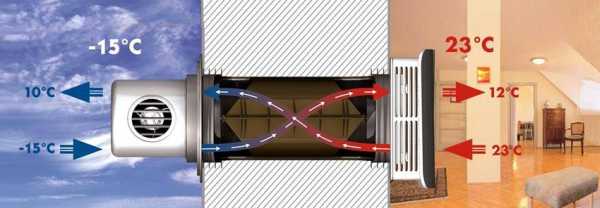

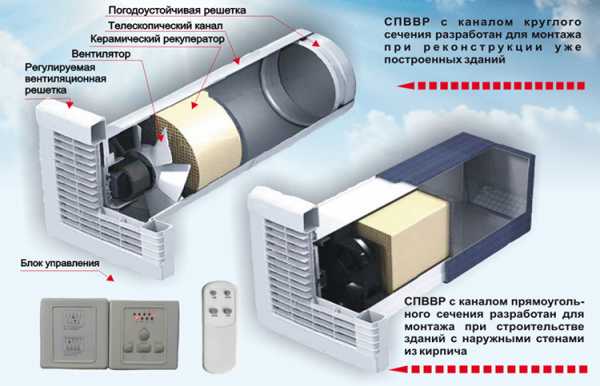

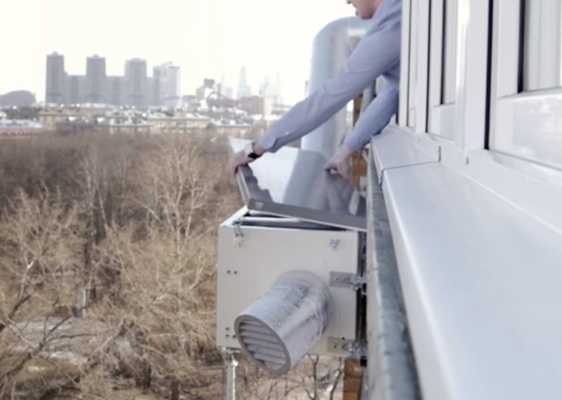

В многоквартирных домах для воздухообмена в помещениях рационально использовать более компактные устройства. В таких ситуациях отлично подходят децентрализованные рекуператоры.

Конструкции очень компактные, а установить их можно совершенно незаметно под подоконником, на боковой части окна или на откосе оконного проема. Рекомендуется обязательно использовать при установке в помещении пластиковых окон. Рекуператор совершенно не влияет на температуру воздуха в помещении.

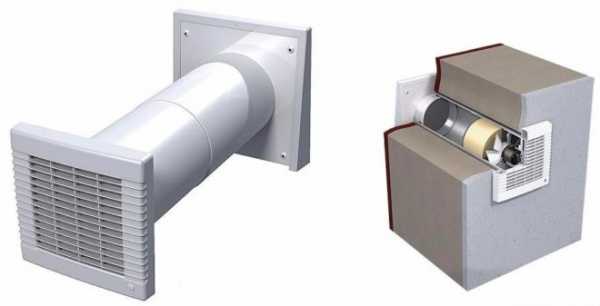

«Воздушная форточка»

Роторные рекуператоры

Рекуператоры роторного типа являются самыми эффективными. Их конструкция проектируются таким образом, что входящий и исходящий потоки воздуха, не смешиваясь между собой, обеспечивает вращение специализированного механизма.

Роторный рекуператор тепла в системах вентиляцииСтатья по теме:

Приточный клапан в стену. В статье мы подробно рассмотрим виды конструкций, принцип действия, как выбрать место для установки, как правильно осуществить монтаж устройства своими руками, полезные советы и рекомендации специалистов.

Из-за силы вращение происходит нагревание теплообменника со стороны входящего воздушного потока, что обеспечивает дополнительный нагрев. КПД таких устройств составляет 80-90 %.

Производство пластинчатого рекуператора воздуха для дома своими руками

Пластинчатый рекуператор достаточно просто можно изготовить дома. Рассмотрим процесс подробно, но сначала нужно определиться с материалом для пластин. Считается, что теплопроводность материала, хоть и влияет на процесс теплообмена, но это влияние является минимальным.

Делаем прибор самостоятельно

Сколько нужно материала

В зависимости от количества используемых в конструкции рекуператора кассет определяется количество необходимого для создания пластин материала.

Все необходимые материалы

Примечание! На одну кассету нужно минимум 4 квадратных метра материала, а для повышения КПД конструкции придется использоваться в два раза больше материала для пластины.

Как правило, рекуператоры состоят из нескольких отдельных кассет, но, в зависимости от габаритов и расположения вентиляционной системы, можно использоваться также одну большую кассету.

Для изготовления корпуса теплообменного устройства понадобятся:

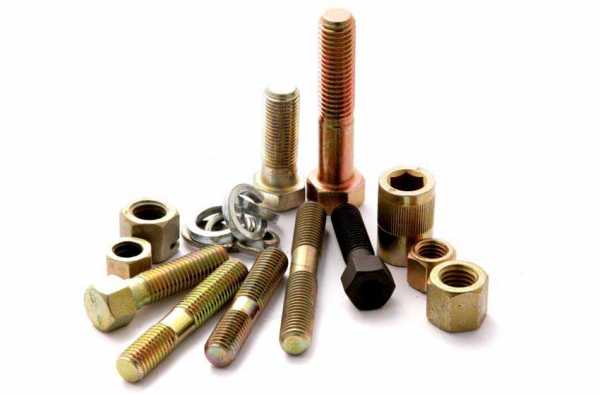

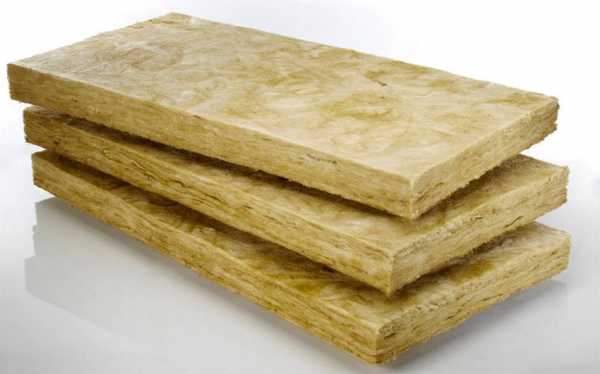

Лист металла или фанерыКрепежные метизыБруски для изготовления каркаса конструкцииМинеральная вата

Процесс изготовления

Небольшая инструкция, как сделать рекуператоры для частного дома своими руками:

Проведение работ	Описание
Заготовка пластин	Домашнее производство рекуператора начинается с заготовки тонких квадратных пластин, максимальная длина стороны которых не должна превышать трех сантиметров.
Корректируем края	Очень важно, чтобы все заготовки имели ровные неповрежденные края, а также были одинакового размера. Всего нужно около 70 подобных заготовок на одну кассету рекуператора.
Клеим рейку	На одну боковою сторону каждой из квадратных заготовок клеится пробка или рейка, длина которой должна строго совпадать с длиной пластины.
Соединяем в одну кассету	После того, как клей на заготовках засыхает, все они склеиваются в одну кассету по строгому алгоритму.
Соединяем под прямым углом	Верхняя сторона каждой пробки или рейки на квадратной заготовке намазывается клеем и приклеивается к предыдущей под прямым углом.
Клеим пластину без подкладки	На последнем этапе клеится пластина, не имеющая подкладки. В результате таких манипуляций можно получить кассету с двумя каналами, расположенными перпендикулярно по отношению друг к другу.
Получаем основу кассеты	На последнем этапе клеится пластина, не имеющая подкладки. В результате таких манипуляций можно получить кассету с двумя каналами, расположенными перпендикулярно по отношению друг к другу.

Посмотрите видео, как сделать рекуператор для частного дома своими руками ниже.

Видео-обзор: как сделать рекуператор своими руками

Несколько советов

Рекуператоры рекомендуется применять не только в жилых помещениях, а также в любых закрытых конструкциях, где нужно обеспечить оптимальный воздухообмен.

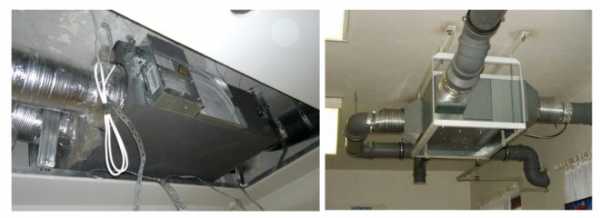

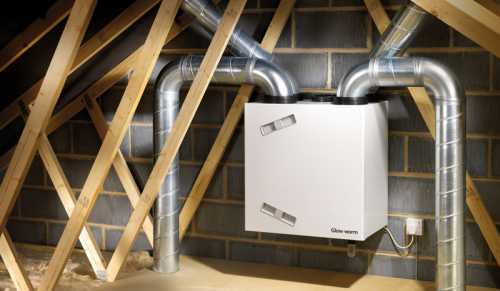

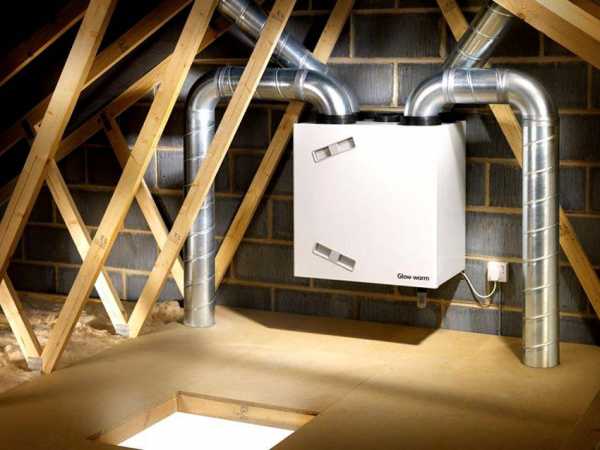

Установка прибора на чердаке

Очень важно установить такое устройство в гараже, где часто в процессе ремонтных работ может скапливаться множество выхлопных газов и токсических испарений от материалов:

1. Организация надежной системы воздухообмена поможет сохранить, как здоровье владельца автомобиля, так и состояние транспортного средства.
2. В основе конструкции рекуператора лежит теплообменник, которых состоит из двух отдельных камер. Одна из них предназначена для пропускания входных воздушных потоков, другая – выходных.
3. Камеры в теплообменнике отделены одна от другой, что предотвращает процесс смешивания воздушных потоков.
4. Между камерами устанавливается тонкая перегородка из материалов с высокими свойствами тепловодности, что обеспечивает нагрев холодного приточного воздуха от теплого выходящего потока.

Из-за нагрева входящего воздуха происходит его очистка от конденсата, что позволяет предотвратить образование повышенной влажности внутри помещения.

Выводы

1. Использование рекуператора для частного дома является достаточно эффективным средством борьбы с потерей тепла. Такие устройства позволяют избежать образования конденсата и потери тепла.
2. Рекуператоры позволяют компенсировать две третье части уходящего через вентиляцию тепла из помещения, обеспечив его повторное использование.
3. Простая конструкция обеспечивает эффективный воздухообмен, сохраняя тепло внутри помещения, что позволяет существенно снизить затраты на отопление.
4. Рекуператор является эффективным устройством для предотвращения утечки тепла из помещения, который позволяет сохранить 70 – 90 % тепловой энергии.
5. Всего существует несколько основных видов рекуператоров, каждый из которых предназначен для использования в разных помещениях.
6. В частном доме лучше всего использовать пластинный или роторный рекуператор, а в квартире больше подойдет конструкция децентрализованного типа.

   Модель для квартиры и дома

Конструкция пластинчатого рекуператора является очень простой, что позволяет изготовить такое устройство в домашних условиях. В завершении предлагаем вам посмотреть видео, как выполнить установку вентиляции с рекуператором:

seti.guru

Рекуперация тепла в системах вентиляции частного дома и квартиры

Комфортный микроклимат в частном доме или квартире невозможно обеспечить без качественно и грамотно выполненной системы вентиляции. Владельцы жилья опасаются возможного роста энергозатрат на обогрев поступающего с улицы холодного воздуха и потерь тепла вместе с оттоком отработанного воздуха. Справиться с этой проблемой поможет рекуперация тепла в системах вентиляции, использование которой позволит значительно снизить затраты на отопление и кондиционирование.

Что такое рекуператор — принцип действия системы рекуперации

Рекуператор — теплообменный модуль с входящими воздуховодами приточной и вытяжной вентиляции. Вытяжная установка отводит тёплый отработанный воздух из помещения через модуль, при этом нагревает его стенки. Одновременно приточная вентиляция нагнетает холодный воздух, который проходя через устройство, получает тепло от его стенок. Чистый воздух с улицы, не смешиваясь отработанным, поступает в помещение уже подогретым. Таким образом, вентиляция с рекуперацией тепла значительно снижает теплопотери, и сокращает затраты на отопление жилого дома.

В современном строительстве часто используют паронепроницаемые стеновые материалы, пластиковые окна и герметичные двери, которые препятствуют естественному воздухообмену. Происходит застой отработанного воздуха, повышается влажность, что приводит к развитию плесени и грибка. Эти факторы отрицательно сказываются на здоровье. Приточно-вытяжная вентиляция с рекуперацией тепла позволит создать комфортный воздухообмен с минимальными теплопотерями.

Преимущества использования вентиляции с рекуперацией тепла:

• Экономия тепловой и электрической энергии.
• Улучшение микроклимата.
• Экономия средств на кондиционирование в летний период.

Основные типы рекуператоров

Роторный рекуператор представляет собой вмонтированный в закрытый стальной корпус цилиндр с лопастями. Отработанный воздух поступает в устройство и нагревает вращающиеся лопасти, через которые тепло передаётся входящему холодному воздуху. Это самая эффективная система рекуперации, способная возвращать до 90% тепла. Она не образует наледи и работает при любых отрицательных температурах, что является существенным преимуществом перед другими устройствами.

Недостатки системы:

• Наличие вращающихся деталей снижает надёжность устройства и требует регулярного технического обслуживания.
• Шумность.
• Сложность конструкции.
• Высокая стоимость.

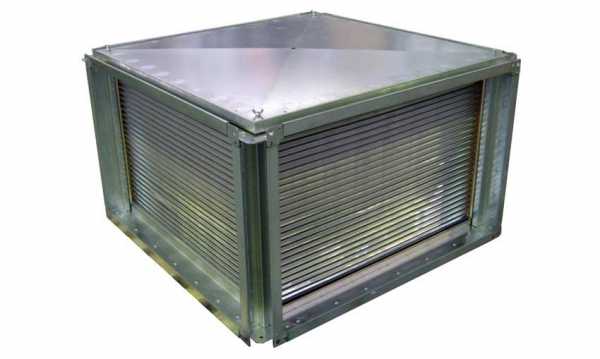

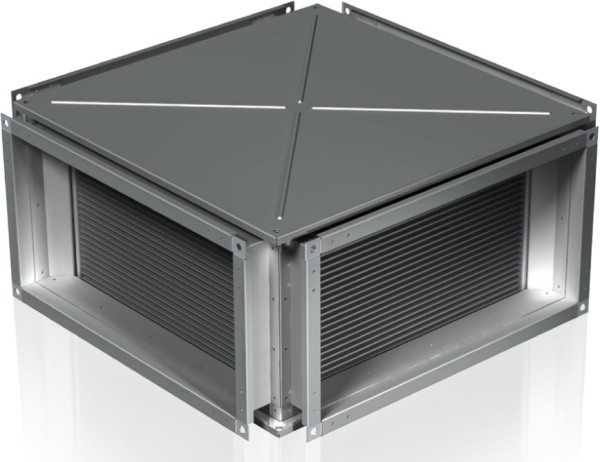

Пластинчатый рекуператор — модуль, состоящий из множества тонких алюминиевых или медных пластин, через которые тепло передаётся от одного воздушного потока другому. Часто пластины изготавливают из алюминиевой фольги, как более дешёвого и обладающего лучшими показателями теплопроводности материала.

Достоинства системы:

• Дешевизна.
• Компактность.
• Простота.
• Долговечность за счёт простоты конструкции и отсутствия движущихся деталей.

Основной недостаток — образование на пластинах конденсата, который при замерзании превращается в наледь. При этом производительность вентиляции падает, и рекуперация воздуха прекращается до полного оттаивания устройства.

Справиться с наледью поможет установка автоматического клапана, который открывается при обледенении, направляя холодный входящий поток мимо теплообменника. Пластины размораживаются теплом исходящего потока. Клапан закрывается, теплообмен восстанавливается. Простой системы, составляющий до 20 минут в час, сводит экономию тепла к минимуму. В некоторых моделях, для предотвращения образования наледи, входящий воздух предварительно прогревается, что снижает эффективность устройства.

Разработчики установок нашли способ избавиться от обледенения, используя кассеты из гигроскопичной целлюлозы. Благодаря этой технологии, влага, поступающая с выходящим воздухом, впитывается в стенки кассеты и поступает обратно в помещение с входящим потоком. В итоге эффективность устройства повысилась до 90%. Система вентиляции с кассетами из гигроскопичной целлюлозы отлично подходит для загородных домов и городских квартир, сохраняя и поддерживая воздухообмен при любых отрицательных температурах.

Трубчатый рекуператор идентичен пластинчатому, но вместо пластин тепло переносит тепловая трубка, наполненная рабочей жидкостью. Жидкость, нагреваясь исходящим потоком, преобразуется в пар и конденсируясь обратно в жидкость на холодном конце трубки, отдаёт тепло входящему с улицы холодному воздуху. Конструкция герметична, компактна и проста в эксплуатации. Но КПД этой системы не превышает 50%, поэтому он не пользуется большой популярностью.

Изготовление рекуператоров своими руками

Простая схема устройства пластинчатых теплообменников позволяет собрать его самостоятельно из подручных средств. Пластины вырезают из тонких алюминиевых или медных листов, фольги или мембраны. Корпус модуля изготавливается из металла или пластика и утепляется изнутри. С противоположных сторон сверлятся отверстия, и устанавливаются фланцы для соединения устройства с воздуховодами.

Аналогично изготавливается рекуператор с трубчатыми теплообменниками. Схемы изготовления пластинчатых и трубчатых теплообменников идентичны, только вместо пластин в устройстве используются алюминиевые трубки, диаметром не более 10 миллиметров. Трубки располагают между двух алюминиевых пластин, соединённых в модуль термостойким герметиком.

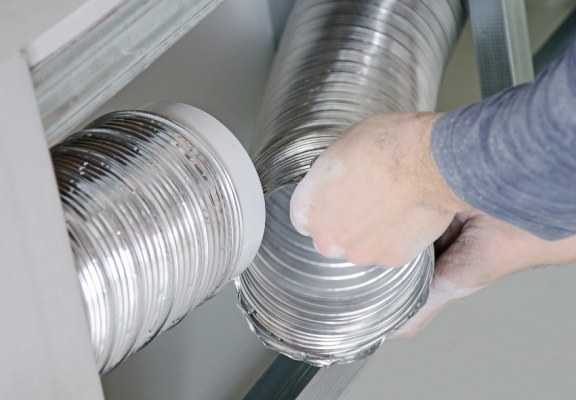

Упростит и удешевит конструкцию использование гофротрубы из алюминия, которая помещается в пластиковую трубу большего диаметра. Через гофротрубу проходит тёплый поток, а холодный воздух с улицы нагревается от её стенок, проходя по наружной трубе. Эта установка не боится конденсата и не подвержена обледенению. Из-за громоздких размеров её сложно использовать в городской квартире, но она идеально подойдёт для загородного дома или гаража.

При растущих ценах на энергоресурсы становятся востребованными устройства, экономящие тепловую и электрическую энергию и помогающие создать энергоэффективное жилье.

Монтаж системы приточно-вытяжной вентиляции с рекуперацией тепла при строительстве частного дома или квартиры создаст вам комфортные климатические условия, позволит сократить часть отопительного оборудования и уменьшит расходы на отопление в процессе эксплуатации. Вентиляция с рекуператором не только сэкономит деньги, но и сохранит ваше здоровье.

ventinginfo.ru
