Вентиляция в частном доме своими руками схема с выходом в стену видео – Вентиляция своими руками в частном доме: схема, типы, монтаж

Однако есть и минус – такая схема не позволит производить искусственное регулирование скорости воздушных потоков, следовательно, в ряде случаев и устанавливать именно тот микроклимат, который необходим в жилище. А причин тому может быть несколько.

Например, постоянные изменения направления ветра, его силы. Кроме того, придется использовать каналы, проходы через стены большего сечения, а это уже определенные неудобства и при монтаже, и в плане «маскировки» элементов системы.

Решать, на каком типе вентиляции остановить выбор, предстоит собственнику. Одно дело, если частный дом из древесины (значит, его стены «дышат»), другое – из кирпича. Многое зависит и от этажности, планировки. Вряд ли кого устроит перспектива организации хорошего проветривания помещений в зимнее время методом открывания всех дверей и окон.

В любом случае, в основе своей схема вентиляции с выходом в стену совершенно идентична. Разница лишь в линейных параметрах каналов и наличии/отсутствии некоторых механизмов. В первую очередь, вентилятора. Поэтому далее – лишь общее описание порядка расчетов и особенностей монтажа системы, которое справедливо для любого ее типа.

Особенности схемы вентиляции

В принципе, в основных моментах ее организации разбираются все. Что такое переток масс воздуха между зонами, зачем нужен вентилятор – на эти и подобные вопросы ответить несложно. Но грамотный монтаж системы предполагает знания по этой теме хотя бы на полупрофессиональном уровне. Поэтому кое-что следует уточнить.

• В здании может быть несколько независимых вент/систем, охватывающих однотипные сектора, уровни и так далее. Все определяется габаритами, этажностью, планировкой строения. Для частного дома достаточно, как правило, и одной, но при условии, что она грамотно рассчитана и смонтирована. Критерий – в схеме вентиляции должны быть задействованы все без исключения помещения.
• Обязательное наличие точек поступления (забора) воздуха извне и его отвода (удаления) наружу. В нашем случае они располагаются в стенах.

Что учитывается при составлении схемы вентиляции

Планировка частного дома

В зависимости от удобства и целесообразности прокладки трассы вент/каналов, проходов в стенах определяются места крепления решеток и коробов. Для принудительной системы имеет значение возможность подключения электрических механизмов к сети пром/напряжения.

Параметры вентиляционных каналов

В первую очередь – их сечение и профиль. Для подобных расчетов в интернете имеются специальные таблицы. Сделать необходимые подсчеты можно и на онлайн калькуляторах. Их легко найти на тематических сайтах. И вот здесь становится понятно, что для некоторых помещений естественной вентиляции будет явно недостаточно, что и подтверждает мысль, высказанную в начале статьи –  для частного дома предпочтительнее система принудительного типа . Как вариант – комбинированная, когда она монтируется для отдельных комнат, чтобы не устанавливать громоздкие короба (трубы).

Это объясняется тем, что при составлении схемы и расчете параметров главный критерий – скорость потока, измеряемая в м³/час. С уменьшением величины профиля канала она должна возрастать. Без установки вентилятора этого добиться в некоторых случаях невозможно.

Например, крупногабаритные вент/каналы в маленьких помещениях – нонсенс. Замаскировать их точно не получится, да и полезный объем они существенно уменьшат. Что же касается комнат, в которых воздуху требуется более частое освежение (кухня, прачечная, сан/узел), то в них монтаж принудительной вытяжки просто необходим.

Вид оконных блоков

Считается, что если в доме они деревянные, то проблема притока воздуха извне частично решена (через щели, зазоры). Но здесь многое зависит и от специфики их монтажа. Насколько герметично заделаны все стыки, можно ли устранить недостатки – вот это и следует определить.

Еще лучше – если планируется рамы поменять. Те же деревянные на изделия пластиковые. Этим желательно заняться параллельно с монтажом вентиляции. При заказе блоков нужно лишь оговорить с изготовителем, чтобы в них были установлены приточные клапана (оконные). В этом случае не потребуется делать в стене специальный проход (а то и несколько). А заниматься этим придется для установки других клапанов, стеновых. Иначе не обеспечить притока свежего воздуха с улицы.

Рекомендация по выбору воздуховодов

При обустройстве вентиляции используются воздуховоды из металлов или пластиков. Для частного дома последний вариант лучше – и по удобству монтажа, и по более низкой стоимости. Но в продаже встречаются пластики разных модификаций. С точки зрения практичности целесообразно приобретать все комплектующие системы вентиляции из ПВХ. Они выгодно отличаются от аналогов прочностью и неподверженностью деформации при перепадах температуры. А в отдельных комнатах частного дома (например, кухне) они могут быть значительными.

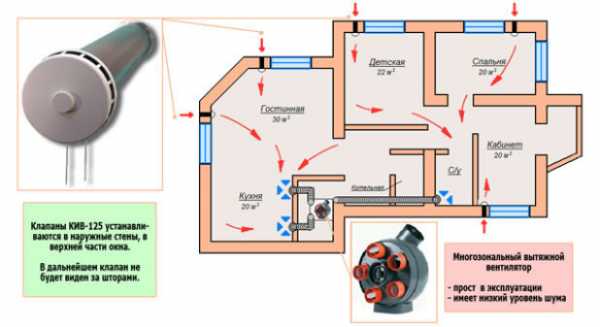

Примеры схем вентиляции для частных домов

Все строения отличаются проектами и внутренним наполнением. Поэтому однозначной рекомендации по составлению схемы и монтажу системы вентиляции своими руками не даст ни один специалист. Только лишь после непосредственного ознакомления со спецификой конкретного частного дома и его планировкой.

Особенности монтажа вентиляции в частном доме

• Количество клапанов зависит от объема помещения. Определяя места их расположения, желательно ориентироваться на оконные проемы. Во-первых, шторы закроют (хотя бы частично) вентиляционные решетки. Во-вторых, проходя через зону, где смонтирована отопительная батарея, холодный воздух, поступающий извне сквозь стену, станет несколько нагреваться. Следовательно, нужный микроклимат в комнате установится значительно быстрее.
• Чтобы не переустанавливать дверные полотна, необходимо обратить внимание на изделия с уже готовыми вент/решетками (их еще называют переточными). Если зазор пол – нижний срез двери менее 1,5 см, то придется менять высоту установки петель. То есть, приподнимать полотно, иначе циркуляция воздуха между помещениями будет нарушена, или станет невозможной.

На что ориентироваться при определении достаточной скорости воздухообмена? Наверное, это последний вопрос по данной теме, который представляет практический интерес. Все остальное при монтаже вентиляции своими руками несущественно. Приобретая готовый комплект в соответствии с проектом частного дома, собственник получает и инструкцию производителя по особенностям сборки системы, способам ее герметизации и так далее. Но сначала ведь необходимо все рассчитать. Какова же приемлемая скорость (м³/ч)?

• Принудительная вентиляция – от 3 до 5.
• Естественная вытяжка – до 1.

В качестве послесловия стоит отметить, что прежде чем приступать к монтажу вент/системы своими руками, правильность собственных расчетов следует проверить, обратившись к специалисту. Или сразу договориться о составлении проекта. Выйдет дороже, зато будет гарантия, что не придется ничего переделывать в монтаже.

dearhouse.ru

Как сделать вентиляцию в частном доме своими руками: схема

Система вентиляции в частном доме.

Устройство вентиляции в частном доме происходит по следующему алгоритму: сначала считаем воздухообмен и подбираем сечение воздуховодов, выбираем тип системы вентиляции.

Затем составляется схема вентиляции в частном доме — определяем место установки вентиляционного оборудования, места забора свежего и выброса вытяжного воздуха, и места где будут проходить воздуховоды.

Какую систему вентиляции выбрать — естественную или механическую?

Для комфортного пребывания человека в доме важно не только наличие свежего воздуха и его температура, а еще и скорость движения воздушных потоков. И чем она меньше, тем комфортнее находиться в помещении. Воздухообмен в помещении с механической приточно-вытяжной вентиляцией (вентилятор на притоке и на вытяжке) больше, чем в помещении с естественной вентиляцией.

Связано это с различной для них нормируемой объемной скоростью движения воздуха в вентиляционной системе. Для механической вентиляции она составляет 3-5 м3/час, а для естественной не более 1 м3/час, то есть в 3-5 раз меньше. Поэтому естественная вентиляция дома создает более комфортные условия для человека.

Но есть одно «но», из-за которого иногда не удается обойтись без механической вентиляции. Дело в том, что чем меньше скорость движения воздуха по каналу, тем большее нужно его сечение. Например, если говорить про вытяжку, то для того чтобы пропустить 300 м3/час воздуха понадобится канал 250х400 мм (или диаметром 350 мм) с естественным движением воздуха или же канал 160х200 мм (или диаметром 200 мм) с механической вытяжкой.

Не всегда есть возможность поместить большой канал естественной вытяжки в стене, а выносить его за пределы стены – под потолком или вдоль стены (как в офисных помещениях) не всегда эстетично в частных жилых строениях. Поэтому при большой площади дома зачастую приходится прибегнуть именно к механической вытяжке.

Приток воздуха в помещение также не всегда удается сделать только лишь естественным способом, подробнее об этом будет далее.

Переток воздуха

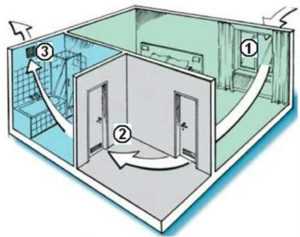

Схема организации перетока в вентилируемом пространстве

1. зона притока воздуха
2. зона перетока воздуха
3. зона вытяжки воздуха

Каким бы не был вид притока и вытяжки (естественный или механический), для того чтобы воздух беспрепятственно двигался по дому от приточных устройств к вытяжным, нужно устанавливать переточные решетки в дверях по пути его движения.

Переток воздуха считается организованным правильно, если в цепочке движения воздуха самое загрязненное помещение будет последним. Именно поэтому вытяжка, как правило, устанавливается на кухне и в саузле.

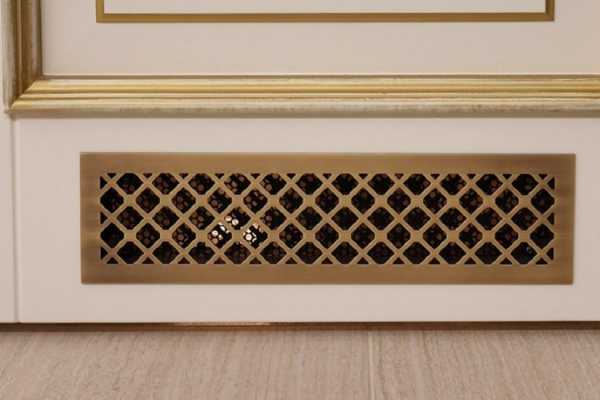

Дверь с переточной решеткой

Или оставлять зазор между низом двери и полом, минимум 20 мм по всей ширине двери.

Зазор под дверью для свободного движения воздуха

Если такого зазора в дверях не будет, то всю систему вентиляции в доме можно считать не работающей. Кроме того, Вы с трудом сможете открыть двери без вентиляционной решетки ведущие в ванную комнату с работающим вытяжным вентилятором (из-за избыточного давления).

Приток воздуха

За счет чего осуществляется приток воздуха, как понять достаточно ли его в Вашем доме и какие меры предпринять, чтобы увеличить количество приточного воздуха мы рассмотрим дальше.

Как уже было сказано, приток воздуха может осуществляться естественным образом и принудительно.

Инфильтрация — естественный приток через неплотности наружных ограждений.

(окон, наружных дверей и стен дома)

Естественный приток воздуха через неплотности в оконных и дверных проемах

Как известно, обычные деревянные окна старого образца имеют довольно высокую воздухопроницаемость (около 10-20 кг/час*м2).

При небольшой площади дома, около 100-140 м2, объема приточного воздуха проникающего через щели и неплотности таких окон обычно достаточно для обеспечения необходимого притока.

Кроме того к нему еще прибавляется, не такой существенный, но тем не менее – приток воздуха через неплотности наружных дверей, а также приток через стены.

Естественный приток через проветривание

Проветривание через открытую форточку или щель при небольшом открывании откидной рамы металлопластикового окна.

Металлопластиковые окна в положении проветривания

• несет за собой большие потери тепла;
• в результате такого проветривания в зимний период остывает оконный блок и прилегающие к нему откосы, вплоть до образования на них конденсата;
• обмен воздуха (полная замена старого воздуха на новый) осуществляется за 30-75 мин.

Проветривание при полностью открытых окнах

• быстрый обмен воздуха в помещении – всего 4-10 мин;
• нет эффекта охлаждения конструкций.

Проветривание при полностью открытых окнах и входной двери.

• опасный для здоровья сквозняк;
• максимально быстрый обмен воздуха – 2-4 мин при открытии всех окон дома и входной двери.

Примечание

Если в помещении необходимо обеспечить 1-кратный воздухообмен (таб. 4 ДБН В.2.2-15-2005 Жилые здания), то это означает, что в течении часа в данном помещении должен производиться полный обмен воздуха на новый.

И если проветривание – единственный в Вашем доме источник приточного воздуха (например стены дома утеплены воздухонепроницаемым утеплителем пенопластом или ЭППС и стоят воздухонепроницаемые металлопластиковые окна), то для обеспечения комфортного и безопасного для вашего здоровья микроклимата Вы должны каждый час проветривать это помещение одним из описанных выше способов.

Если такой вариант Вы видите неудобным или просто невозможным для Вас, то рассмотрите вариант установки приточных клапанов, о которых речь пойдет дальше.

Естественный приток через приточные стеновые и оконные клапаны

В последнее десятилетие большой популярностью пользуется установка окон из металлопластика, одной из особенностей которых является герметичность. И технологией монтажа таких окон не предусмотрено, что бы оставались неплотности.

Таким образом, мы лишены естественного притока. Воздухопроницаемость металлопластиковых окон составляет не более 0,1 кг/час*м2, т.е. практически нулевая.

Что делать в такой ситуации? Выход прост. Во-первых, при выборе и заказе окон, рекомендуем рассмотреть вариант оконных блоков с уже встроенной регулируемой вентиляционной щелью в верхней части оконной коробки – приточный оконный клапан.

Окно с приточным клапаном

Если окна уже выбраны, куплены и установлены, можно установить клапан инфильтрации воздуха — приточный стеновой клапан.

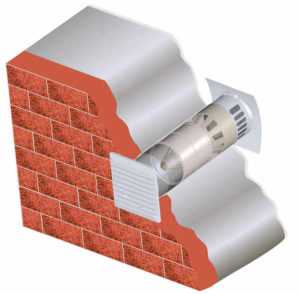

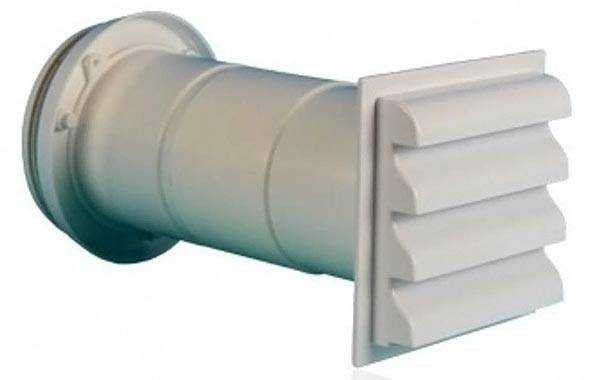

Стеновой приточный клапан

Приточный стеновой клапан представляет собой круглый патрубок, который монтируется в стену (насквозь), с дух сторон закрывается решетками. Внутренняя решетка клапана регулируется, от полностью закрытого состояния до полностью открытого.

Устанавливать данный клапан желательно возле оконных проемов, тогда их можно замаскировать тюлью, а также поступающий воздух будет попадать в зону действия радиаторов, что расположены под окнами.

Приток воздуха в зоне действия радиатора

С этой же целью установить клапан можно и непосредственно за батареей, тогда поступающий воздух будет сразу же прогреваться.

Установка приточного клапана непосредственно за радиатором

Клапаны могут быть оснащены фильтрами, а также датчиками влажности и температуры. Клапаны рекомендуется устанавливать в спальне, холле и столовой, для того чтобы соблюдать направленность движения воздуха из чистых зон (жилых комнат) в бытовые (кухню, туалет, ванную).

Такие же клапаны зачастую приходится устанавливать в домах, утепленных паронепроницаемым утеплителем, например пенопластом или ЭППС. Стены становятся паронепроницаемыми, и соответственно количество приточного воздуха в доме уменьшается.

Большинство приточных клапанов подают 50 или 100 м3/ч свежего воздуха. Для того, чтобы подобрать необходимое количество клапанов, нужно сделать расчет необходимого количества приточного воздуха ( L пр) пользуясь приведенным расчетом в статье Классификация и расчет систем вентиляции дома.

Принудительный приток с применением всасывающих вентиляторов

Бывают такие случаи когда необходимый приток воздуха настолько велик, что нужно ставить приточные клапаны практически под каждым окном в доме, а Вам этого делать не хочется, например, из эстетических соображений.

Тогда Вам подойдет система принудительного притока воздуха.

Приточная система состоит из вентиляционного оборудования и вентиляционной сети. К оборудованию относятся: воздушный клапан, фильтр, калорифер, вентилятор и шумоглушитель.

А к сети можно отнести воздухозаборную решетку, воздуховоды и воздухораспределительные устройства (решетки, диффузоры, анемостаты).

Набор оборудования приточной вентиляции представлен на рисунке ниже. Фильтр в системе приточной вентиляции необходим для очистки от крупных частичек пыли, которые присутствуют в уличном воздухе.

Калорифер – для подогрева воздуха в холодный период года, они есть не во всех системах, устанавливаются по желанию заказчика и могут быть водяными и электрическими.

При использовании водяных калориферов, систему вентиляции необходимо дополнительно оснащать смесительными узлами (гидравлическая обвязка калорифера), что в свою очередь удорожает систему.

Схема набора оборудования для приточной вентиляции

Если в доме механический не только приток, но и вытяжка воздуха, то имеет смысл устанавливать систему рекуперации воздуха в целях экономии электроэнергии на обогрев приточного воздуха. О системе рекуперации подробнее будет сказано чуть позже.

Вытяжка воздуха

Если коттедж строится «с нуля», то необходимо предусмотреть выполнение вентиляционных каналов во внутренних стенах помещений ванн, санузлов, кухни. Каналы следует выполнять из кирпичной кладки во внутренних стенах (как правило, они проектируются в разделе архитектурной части проекта).

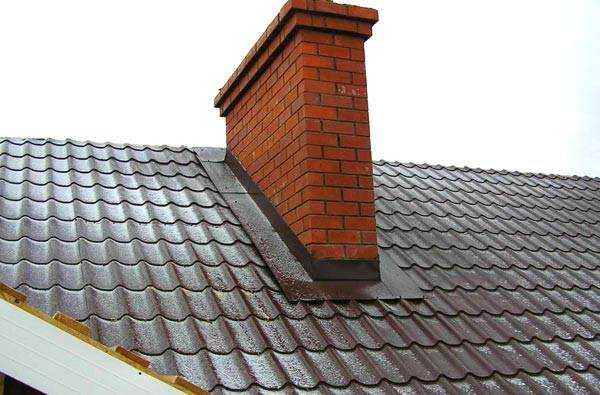

Вентиляционный канал из кирпича

Поэтому вытяжная вентиляция в частном доме задумывается до начала возведения стен. Если такой возможности поместить вентиляционные каналы в стене нет, то их можно выполнить в виде приставных шахт.

Виды вентиляционных каналов

• а — размещение вентканалов в кирпичной стене;
• б — вентиляционные приставные каналы;
• в — подвесной вентиляционный короб;

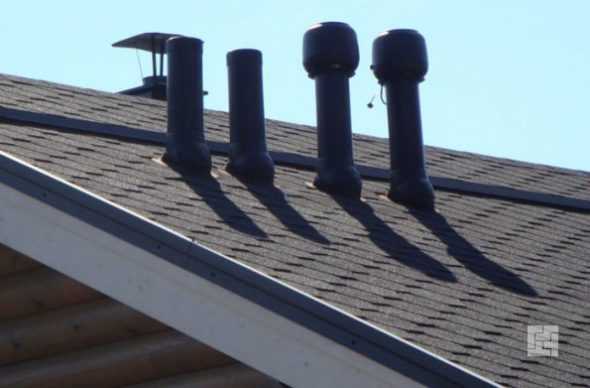

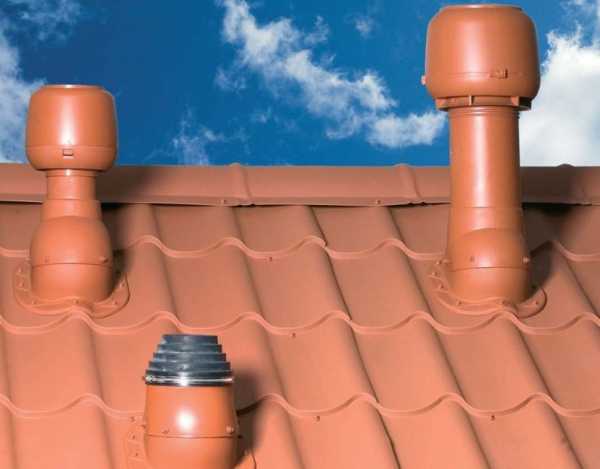

• г — вывод на крышу вентиляционной шахты.

Естественная вытяжка

Если количество воздуха, которое нужно отвести (Lвыт) невелико, и подобранное по диаграмме сечение вытяжного канала помещается в стене (либо не помещается, но Вы готовы сделать приставной канал), то можно обойтись естественной вытяжкой. Канал изнутри помещения, в таком случае, просто закрывается вентиляционной решеткой.

Механическая вытяжка

Если же сечение канала при естественной вытяжке слишком велико, то его можно уменьшить, если вытяжку сделать механической, установив в ванные комнаты и санузлы, вытяжные вентиляторы.

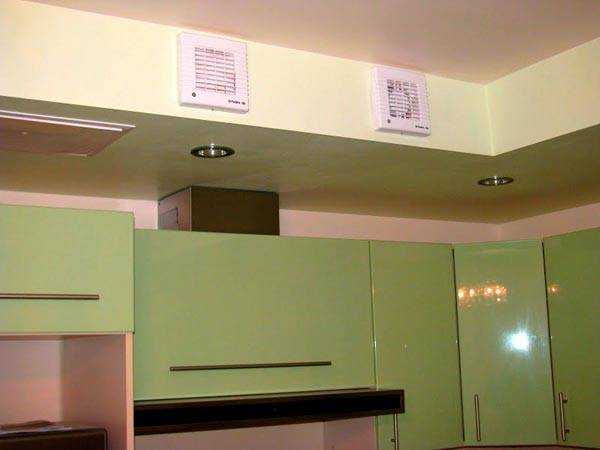

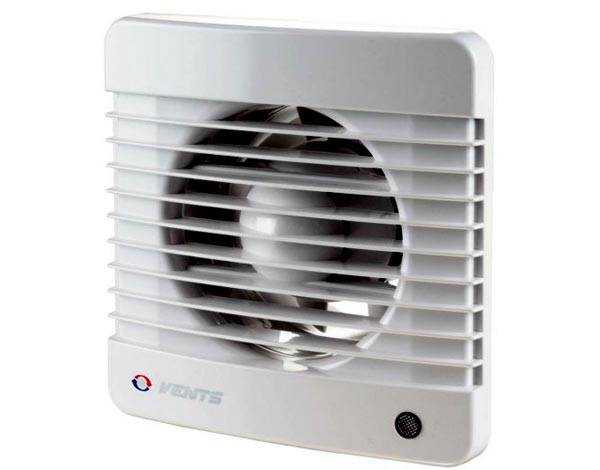

Вытяжные вентиляторы

На рынке вентиляционного оборудования представлено множество видов и типов вытяжных вентиляторов для санузлов и ванных. Самыми популярными являются настенные вентиляторы, которые крепятся на стену и входят прямо в вентиляционный канал. И вентиляторы скрытого монтажа, они монтируются в запотолочном пространстве и посредством воздуховода также выводятся в канал.

Вентилятор подбираем по заранее подсчитанному расходу на вытяжку (Lвыт), учитывая потери напора при движении воздуха по воздуховодам. Т.е. вентилятор подбирается не четко на цифру Lвыт, а с запасом на потери напора, которые обычно могут подсчитать продавцы вентиляционного оборудования, если Вы скажете им длину и материал Ваших воздуховодов.

Управление механической вытяжкой для санузлов часто присоединяют к выключателю света. Такие вытяжки могут быть с задержкой во времени, например, на 50 секунд, после их включения (человек успевает помыть руки) или с задержкой на 50 секунд после выключения света.

Вентиляторы для ванных комнат могут быть оснащены датчиками влажности, т.е. работают до того момента пока в помещении не установится нормальная влажность. Такие вытяжки немного дороже обычных.

Совершенно бесшумный вентилятор, конечно, может быть только в выключенном состоянии, но существуют модели вентиляторов более тихо работающие, чем остальные, например оснащенные шумопонижающими резинометаллическими втулками. Они гасят шум и вибрацию от работы двигателя.

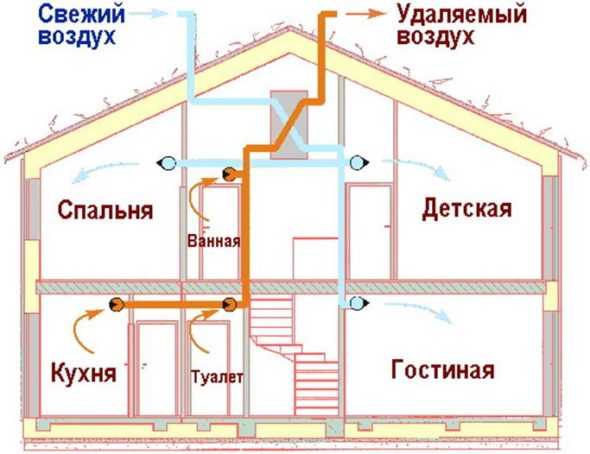

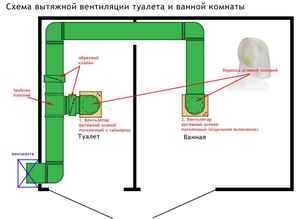

Схема реализации приточно-вытяжной вентиляции в здании

1. вытяжной вентилятор;
2. приток воздуха через неплотности оконного проёма;
3. приток воздуха через приточный клапан;
4. переточная решетка в дверном проеме.

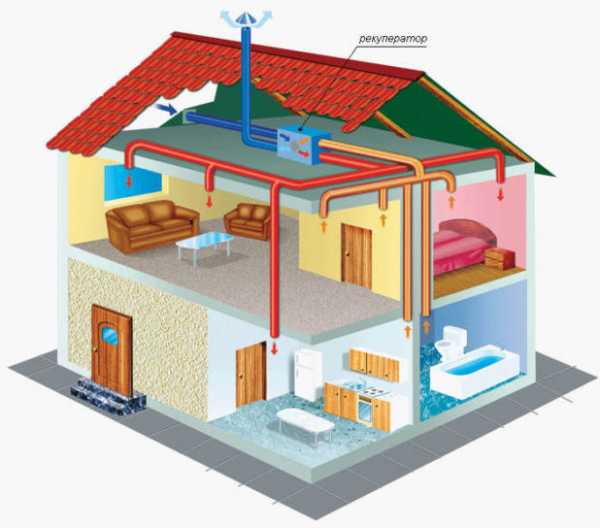

Вентиляционные системы с рекуперацией.

В последнее время очень популярными стали приточно-вытяжные установки с рекуперацией энергии. Это объясняется тем, что при поступлении в дом свежего приточного воздуха в холодный период года мы тратим огромное количество тепловой энергии на его подогрев.

Системы с рекуперацией позволяют экономить около 50 % тепла за счет частичного нагрева приточного (холодного) воздуха вытяжным (теплым). Частично, потому что тепла вытяжного воздуха не всегда достаточно, для того чтобы нагреть холодный приточный воздух до +20 ºС.

Поэтому в сильные морозы приточный воздух догревается встроенным в рекуператор калорифером. В такой системе и приток и вытяжка механические, так как воздух подается и отводится принудительно приточным и вытяжным вентиляторами, как видно на рисунке ниже.

Принцип работы системы рекуперации

Если в доме имеются системы кондиционирования, то в летний период приточный воздух будет частично охлаждаться. Это в свою очередь уменьшит нагрузку на системы кондиционирования. Принцип работы следующий: охлажденный за счет системы кондиционирования вытяжной воздух, проходя через рекуператор, охлаждает более теплый приточный воздух.

Расположение оборудования системы рекуперации

В коттеджах с большой площадью воздухообмен иногда превышает 800м3/час. Следовательно, габариты механических вентиляционных установок будут велики. Лучше всего заранее определится с их местом установки, это может быть техническое помещение в цокольном этаже либо пространство чердака.

Если выбирается чердак, то его необходимо утеплить для предотвращения замерзания теплоносителя и порчи вентиляционного оборудования (если предусмотрено оборудование для внутреннего монтажа). Ниже, на рисунках приведены примеры расположения оборудования системы вентиляции с рекуперацией на чердаке (а) и в техническом помещении (б).

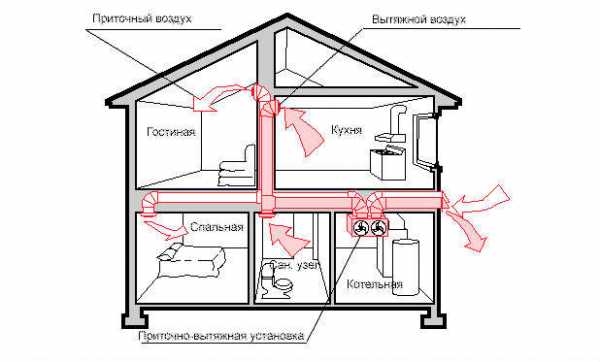

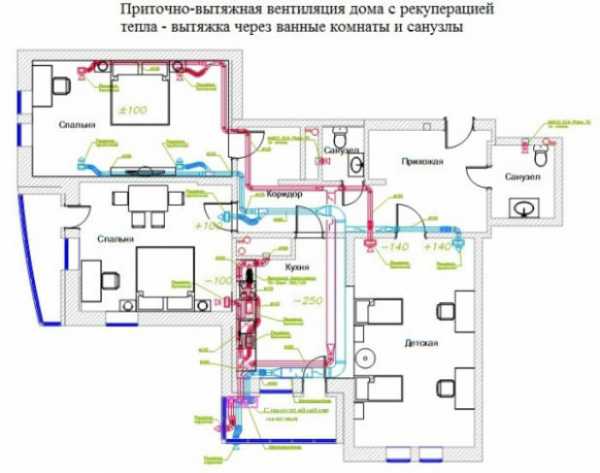

1. Рисунок а. Пример выполнения приточной и вытяжной вентиляции в доме с размещением вентиляционного оборудования на чердаке
2. Рисунок б. Пример выполнения приточной и вытяжной вентиляции в доме с размещением вентиляционного оборудования в техническом помещении

Виды воздуховодов

При варианте принудительной вентиляции для того, чтобы развести по дому приточный воздух и отвести вытяжной, используются воздуховоды (например, как в системе с рекуперацией воздуха на рисунке выше).

Какой же лучше использовать воздуховод: круглый, прямоугольный или гибкий?

• В круглых воздуховодах с идеально гладкой поверхностью самое маленькое сопротивление движению воздуха, в прямоугольных больше.
• В гибких же воздуховодах сопротивление воздуха самое большое, из-за неровной гофрированной поверхности. Но они единственные подходят в тех случаях, когда канал несколько раз поворачивается на коротком участке или, же когда к основному (магистральному) каналу нужно присоединить, например, кухонную вытяжку.

Например, разводку воздуховодов дома можно выполнить следующим образом, магистральные воздуховоды делать жесткими (из оцинковки), а ответвления гибкими гофрированными воздуховодами.

Воздуховоды от заборной решетки до вентиляционной установки (или до калорифера при наборной системе) необходимо изолировать для предотвращения появления конденсата.

Кухонная вытяжка

Часто при комплектации системы вентиляции дома возникает вопрос, а учитывается ли при расчете вентиляции, что часть воздуха отводится кухонной вытяжкой? Нет, не учитывается.

Связано это с тем, что кухонная вытяжка включается только иногда и рассчитывать на нее во время ее простоя просто нельзя.

Ведь кухонная вытяжка предназначена для удаления запахов, пара и, в первую очередь, вредных веществ в месте их образования – над плитой.

Как сделать вентиляцию в частном доме видео

svoimy-rukamy.ru

Вентиляция в частном доме своими руками схема

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Система воздухообмена в помещении влияет не только на самочувствие находящихся внутри людей. Микроклимат важен для самой конструкции так же, как для хозяев. В отсутствие эффективного воздухообмена увеличивается влажность, начинается гниение дерева, появляется плесень, в теплоизоляции появляется конденсат, то есть срок жизни дома уменьшается в разы. Вентиляция в частном доме своими руками, схема которой разработана с умом, выполняется не сложнее, чем другие инженерные системы, однако ее значимость часто преуменьшают.

Так выглядят углы в помещениях с повышенной влажностью

Содержание статьи

Видео: вентиляция в частном доме



Гигиенические нормы

Подсчитано, что спокойный человек потребляет в час примерно 10 кубометров воздуха. Если газовая смесь не обновляется, то с каждым часом ее качество сильно ухудшается, что сказывается на самочувствии людей.

Согласно нормам, действующим еще с середины 50-х годов, в жилых комнатах с высотой потолков до 3 метров и при площади до 20 квадратов весь объем воздуха должен обновляться раз в час. Для туалетов и кухонь эта норма на порядок выше, и скорость воздухообмена доходит до 140 кубометров в час.

Принудительная вытяжка и вентиляционный короб в кухне

При индивидуальном строительстве этими параметрами часто пренебрегают, считая вентиляцию лишней тратой денег. Хозяева ошибочно полагают, что форточек для этой цели достаточно, но это не так. Во-первых, на первом этаже любых зданий, особенно тех, в которых есть цокольные помещения, постоянно накапливается радон – инертный радиоактивный газ, который необходимо удалять. Во-вторых, углекислый и угарный газ, которые появляются в результате деятельности человека или после сгорания топлива, также серьезно вредят людям и должны быть удалены. В-третьих, условия эксплуатации любых зданий требуют соблюдения постоянных параметров температуры и влажности, что достигается только посредством устройства эффективной вентиляции.

Схема проникновения радона в жилой дом

Виды систем вентиляции: как выбрать подходящую

Каждый, кто хотя бы раз интересовался тем, как устроить вентиляцию в частном доме своими руками, знает о двух принципиально разных метода осуществления воздухообмена – принудительном и естественном. В принудительных системах движение воздушных масс осуществляется под действием электрических вентиляторов, а при естественном воздухообмене используются законы физики – гравитация и принципы расширения газов.

Пример комбинированной вентиляционной системы

Естественная вентиляция

Типовое решение, которое используется в многоквартирных домах – вертикальный вентиляционный короб, выходящий на крышу. Для частных домов этот вариант также является идеальным, но короб должен быть заложен проектом и установлен на этапе строительства. К этому коробу подводятся вентиляционные рукава со всего дома, при правильной установке в нем имеется достаточная тяга при любом направлении ветра. Минус такой вентиляции – ее нужно планировать заранее.

Кирпичный вентиляционный короб, который является частью конструкции стен

Если в доме не предусмотрен основной короб, то естественная вентиляция в частном доме обычно классическая приточно-вытяжная. Для эффективного обмена поступление свежего воздуха должно происходить снизу, а забор – сверху. Нецелесообразно сверлить вентиляционные отверстия у пола, так как из-за этого он всегда будет холодным. Лучшее место для них – под подоконником над установленными радиаторами. При поступлении с улицы воздух подогревается, более холодная часть стремится вниз, а теплые газы с конвекционными потоками устремляются наверх, то есть происходит эффективное перемешивание.

Отверстие приточной вентиляции, закрытое клапаном

В домах, где есть дровяные печи-камины длительного горения, а также печи с водяным контуром, часть работы по обеспечению вентиляции они берут на себя. Вместе с продуктами горения в трубу вылетают и накопившиеся в помещении ненужные газы.

В системе естественной вентиляции используются специальные приточные и вытяжные клапаны, первый работает на вход, второй – на выход. Эти клапаны страхуют людей от какого явления, как вентиляционное опрокидывание, когда при сильном ветре, низкой температуре или просто неверном расчете вытяжка начинает работать в обратную сторону, то есть не отводить отработанный воздух из помещения, а затягивать поток с улицы. Для предотвращения этого следует всего лишь увеличить длину канала, по нормам она должна быть не менее двух метров.

Вытяжной клапан для канала с круглым сечением

Принудительная вентиляция

Естественный воздухообмен происходит в том случае, когда существует разница в давлении газов внутри помещений и снаружи. Для того чтобы создать такую разницу, в принудительных системах используют вентиляторы. Имеет смысл монтировать вентиляцию в частых домах своими руками по схеме: для разных групп помещений – свой вентилятор. Очевидно, что в гараже и котельной должна быть отдельная вытяжка, которая не допустит проникновения вредных газов в жилые комнаты. Кухня – место, где постоянно готовится пища, поэтому по нормам именно здесь воздухообмен должен быть самым интенсивным.

В устройстве принудительной вентиляции нет жестких ограничений, она работает независимо от конфигурации воздуховода и направления ветра, поэтому именно она рекомендована для частного строительства.

Вентилятор – главный элемент принудительной системы

Особенности вентиляционных систем

Воздушные потоки трудно рассчитать и предсказать заранее, поэтому верные решения находятся только опытным путем. Правильно рассчитанная вентиляция в частном доме своими руками, которая разрабатывалась с разумным подходом, будет служить эффективно. Как принудительная, так и естественная система должна учитывать следующее:

• нельзя допускать попадания воздуха из кухни, санузла или гаража в жилые комнаты, поэтому в спальнях монтируется только приточка, а в кухне, ванной, в гараже или котельной – принудительная вытяжка;
• углекислый газ и продукты сгорания всегда собираются сверху, поэтому вытяжные клапаны должны быть установлены под самым потолком в наиболее удаленном от окна углу;
• трубы вентиляции с круглым сечением всегда эффективнее, так как сопротивление воздушного потока в них меньше;
• если есть вытяжка, приток должен быть также специально организован, иначе сквозняки будут появляться в самых неожиданных уголках дома.

Правильное расположение вентиляционного отверстия – под потолком

Оптимальная система

Каждый дом индивидуален, поэтому к выбору вентиляционной системы нельзя подходить легкомысленно. Если для многоквартирных домов существуют эффективные типовые решения, то для индивидуальной застройки необходимо разрабатывать новую схему в каждом отдельном случае.

Видео-обзор о правильном выборе схемы вентиляции для дома



Загрузка…

homemyhome.ru

Вентиляция в частном доме своими руками: схема

Вентиляция в частном доме так же важна, как отопление, водопровод и канализация. Без притока свежего и удаления загрязненного (задымленного, влажного) воздуха невозможно организовать микроклимат в помещении с учетом нормативных показателей. Вентиляция устраивается не только в жилых помещениях, замена воздуха в той или иной степени необходима в чердачном и подпольном пространстве, кладовой, прихожей, веранде и других зонах.

Общее описание вентиляционной очистки

В качестве вариантов для обновления атмосферы в помещении частного дома существуют три распространенных типа вентиляции:

• естественный приток и удаление воздуха;
• организация очистки приточно-вытяжным способом;
• смешанный принцип работы каналов.

При устройстве воздухообмена в доме нужно учитывать следующие условия:

• состояние окружающей атмосферы;
• строительный материал, выбранный для постройки стен;
• функциональность комнат, технических подполов и этажей.

Естественный способ воздухообмена

Для организации естественной системы очистки воздуха требуется, чтобы окружающая атмосфера вокруг дома соответствовала экологическим характеристикам загородной зоны. Помимо этого, материал для стен должен применяться естественный или штучный, из природных материалов:

• древесина;
• саман, кирпич;
• пеноблок, газоблок, керамзитовый камень, монолитный керамзитобетон;
• другие типы бетонов с легким заполнителем.

Приточной способ вентиляции

Этот метод очистки воздуха является актуальным для тех случаев, когда наружный воздух имеет показатели чистоты, отличные от нормативных, и впускать такие потоки в жилое пространство невозможно без удаления вредных примесей или неприятного аромата. Вытяжную систему с дополнительной очисткой воздушных потоков трудно устроить своими руками, так как требуется монтаж устройств и приборов, которых нет в случае естественной вентиляции. Вытяжную приточную очистку выполняют, если стены частного дома выстроены из различных материалов, но применяется внутреннее или внешнее утепление слоями:

• пенополистирол бетона, пенопластом;
• сэндвич-панелями;
• вакуумными плитами и блоками;
• SIP панелями;
• сотовыми материалами.

Если здание возводится по технологии «термодом» или «изодом» канадских строителей, то необходимо сделать принудительную поставку воздушных потоков для улучшения микроклимата внутренних помещений.

Смешанный тип воздухообмена

Такой способ очистки используется, если параметры наружной атмосферы находятся в пределах нормы, но из-за размеров внутренних помещений или повышенной функциональности (активно используемая кухня) естественная вентиляция не может работать эффективно. В таком случае используются электрические вытяжные устройства по типу вентиляторов для организации наиболее быстрого воздухообмена.

Естественная вентиляция в частном доме своими руками

Несмотря на популярность современных технологий и различных электрических приспособлений, правильно организованный естественный воздухообмен в жилом доме имеет свои преимущества:

• такую систему каждый домовладелец может выполнить своими руками, поэтому уменьшаются затраты на работу специалистов;
• если в жилье находятся комнаты, где нет отопительных приборов, то правильно расположив вентиляцию в частном доме из пластиковых труб, можно перенаправить потоки теплого воздуха из отапливаемых комнат;
• с помощью последовательно выбранных рабочих каналов можно вентилировать помещения, в которых обмен воздуха просто необходим;
• в комнатах поддерживается естественная влажность атмосферы и присутствует природный микроклимат.

Устройство вентиляции

Монтаж вентиляционных труб и обустройство вентканалов своими руками не является непомерно сложным процессом. Конечно, для этого стоит изучить особенности систем, законы перетекания и перераспределения воздушных потоков, расчет сечения каналов, посмотреть видео и предварительно составить схему. В отличие от приточного и вытяжного метода, система с естественной циркуляцией несложная, но то, что каждый мастер делает в первый раз, подлежит тщательному осмыслению.

При составлении рабочей схемы принимают во внимание количество присутствующих людей, число приспособлений, сушащих воздух или отравляющих его бытовыми выделениями, химическими веществами. Расчет сечения каналов можно доверить профессионалам или, перелопатив гору информации из печатных источников и интернета, выполнить самому. Этот вопрос каждый хозяин решает самостоятельно, в зависимости от желания и свободного времени.

Не столь важно, какой из способов расчета выбран, далее следует просмотреть готовые проекты вентиляции и в соответствии с рекомендациями, составить схему расположения труб в собственном строении своими руками. После окончания работы проводится расчет необходимых материалов, труб, фасонных частей, сеток, если нужно, вентиляторов и других деталей и приспособлений. На момент начала работы все необходимые трубы, материалы и инструменты должны быть подготовлены.

Обязательные места установки каналов и вытяжных отверстий

Определен список помещений, где в обязательно нужно предусмотреть естественный воздухообмен:

• санузлы и комнаты для стирки;
• кухни, летнего и зимнего типа;
• если выход из гардероба или кладовой осуществляется в жилую комнату, то делают каналы, при открывании входа в коридор, достаточно выполнить отверстия в стене или окне рядом с дверью;
• помещение отопительной котельной оборудуется отверстием в стене, которое подстраховывается приточным устройством;
• комната, которая от помещения с установленным вентканалом отделена более одной дверью или окном;
• на этаже, отличающегося этажностью от первого, делают каналы из всех комнат и предусматривают воздухообмен на лестничной площадке;
• другие помещения в доме, не имеющие проведенных каналов из пластиковых труб, оснащаются проточными отверстиями наружу или в смежное помещение с установкой приточных приборов;
• в подпольном пространстве первого этажа в условиях монтажа покрытия на лагах;
• в цокольных промежутках для вывода радона – радиоактивного газа;
• в чердачном пространстве для продления срока службы конструкций и материалов кровли.

Размеры вентканалов и выбор их расположения

Сечение вентканала принимается по расчету, но минимальный размер одной стороны составляет 10 см, при этом размер минимального сечения принимается 0,016 м2. Такая площадь сечения соответствует стандартному размеру трубы с диаметром 150 мм и производит приток или вытяжку воздуха при протяженности канала длиннее 3 м, в количестве 30 кубометров в час.

Длина канала менее 2 метров неэффективна, так как не дают естественной интенсивности воздушного потока. На практике высота трубы принимается из расчета, чтобы она располагалась выше чердачных построек и над дымовой трубой. В пределах одного этажа все каналы делают одинаковой протяженности, так как требуется одинаковая приточная или вытяжная сила в различных помещениях. Таким способом, для особо нуждающихся в обмене воздуха комнат можно увеличить или уменьшить тягу.

Размеры поперечных сечений каналов, чаще всего, делают одинаковыми для удобства монтажа, при этом в требуемых случаях сечение канала уменьшают с помощью установки вентрешетки нужного размера по площади. Если речь идет о схеме приточно-вытяжной вентиляции в одноэтажном доме, то не рекомендуется объединять в общий канал несколько труб, так как это ведет к снижению эффективности. В доме каждый канал находит окончание в оголовке на крыше.

Из конструктивных соображений два и более канала прокладывают рядом, при необходимости создают блок из рядом проходящих труб, располагающийся внутри толстой несущей стены или монтируется на стену. Блок выполняют из кирпича, где предусматривают несколько каналов по размерам, кратным стенкам кирпича с учетом кладочных швов. Промышленность выпускает блоки из бетона для монтажа каналов воздухообмена.

Любой смонтированный блок вентиляционных каналов должен передавать нагрузку на фундамент, железобетонное перекрытие или другие несущие конструктивные элементы дома. Если строение выполнено из дерева, то вентиляцию делают из легких пластиковых, оцинкованных, пластмассовых труб, при этом монтируют декоративный короб из различных материалов.

Устройство вентиляции под кровлей

Когда воздушные потоки обтекают крышу, то создаются естественные разреженные зоны и области повышенного давления, причем их месторасположение постоянно изменяется и зависит от направления и силы ветра. При попадании любого из оголовков вентканала в разреженную область, возникает обратная тяга потока и воздух может двигаться с улиц в комнату даже зимой.

Попадание в область роста давления, наоборот, увеличивает отток воздуха и эффективность работы системы. Для уменьшения влияния ветровых нагрузок на работу каналов следует предусмотреть ряд конструктивных особенностей:

• разместить их оголовки на определенном расстоянии;
• сделать сечение канала шире;
• не выполнять на протяженности канала суженных и расширенных участков;
• трубы вентиляционного канала не должны иметь горизонтальных участков, его расположение должно быть вертикальными, в некоторых случаях предусмотрен монтаж под уклоном;
• внутренняя поверхность стенок должна быть гладкой, без выступов и наслоений, нельзя применять гофрированные трубы, стенки из кладочных материалов тщательно выравниваются.

Утепление естественных каналов

Для эффективности работы по естественной очистке воздуха большое значение имеет утепление вентиляции в частном доме своими руками. Схема, составленная ранее, поможет определить участки, подлежащие утеплению:

• каналы, расположенные в толще наружных стен;
• участки труб, находящиеся в неотапливаемых помещениях;
• промежутки трубопроводов вентиляции, расположенных снаружи здания и в чердачном неотапливаемом пространстве.

Правила устройства переточных отверстий

В системе воздухообмена частного строения необходимо направить воздух изо всех комнат в те помещения, которые имеют вытяжные трубопроводы. Чтобы обеспечить такое передвижение воздуха в дверных проемах или внутренних перегородках между комнатами выполняют переточные вентиляционные отверстия. С рекомендуемой площадью сечения более 200 кв. см. Иногда такое отверстие делают в виде щели между полом и дверью комнаты. Что касается переточного отверстия в кухонную зону, то его площадь делается не менее 800 кв. см.

Организация приточной и вытяжной принудительной системы воздухообмена

Чаще всего, такой тип системы применяют там, где естественная вентиляция справиться не может (ванные, душевые, прачечные, туалеты, кухни, мастерские). Недостаток воздушного обмена приводит к повышению влажности и появлению грибка на стенах, потолке и других поверхностях. От естественной системы принудительная отличается подключением вентиляторов для забора загрязненного воздуха и перемещения его в канал для вывода.

Кухонные помещения чаще всего и подвергаются принудительной очистке, которая происходит посредством монтажа вытяжки, расположенной непосредственно над варочной поверхностью, при этом в стене под потолком предусмотрен еще один канал естественной тяги. Те продукты сгорания, которые не попали в область вытяжки и не были выведены посредством вентилятора, поднимаются и удаляются под действием естественной тяги.

Недостатки принудительного метода

Есть помещения, в которых трудно обойтись без вывода газов, продуктов сгорания и других вредных веществ. Казалось бы, чего проще? Воздух снаружи проходит очистку через фильтры и попадает внутрь помещения. Но не все так гладко. Если говорить об использовании фильтров, то они нужны только в случае загрязненной атмосферы снаружи дома. В загородном доме лучше, если в вентиляционные трубы попадает именно чистый природный воздух, а не очищенная от всех полезных веществ атмосфера после фильтрации.

Фильтры работают определенное время, дальше подлежат очистке. Если этого не делать, то вместе с воздухом в помещение будет попадать органика, пыль, накопившаяся на деталях работающего вентилятора. Сам очистительный прибор будет распространять микробы, которые активно размножаются в благоприятной среде внутри фильтра.

Специалисты меняют фильтры раз в полгода при осмотре по плану, но микробы накапливаются в угрожающем количестве уже после месяца работы, все остальное время до техосмотра жильцы находятся в опасности развития заболеваний дыхательных путей.

remontoni.guru
