Вентиляция в каркасном доме своими руками схемы

Судя по определению, для работы вентиляционной системы, в помещение должен поступать свежий воздух, а отработанный удалятся. То, откуда поступает воздух — именуют приточным каналом или еще называют притоком, а куда он отправляется, именуют вытяжным каналом или по-другому вытяжкой. И еще одно понятие, это переток.

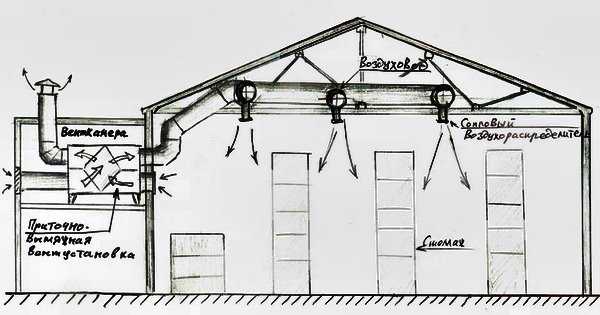

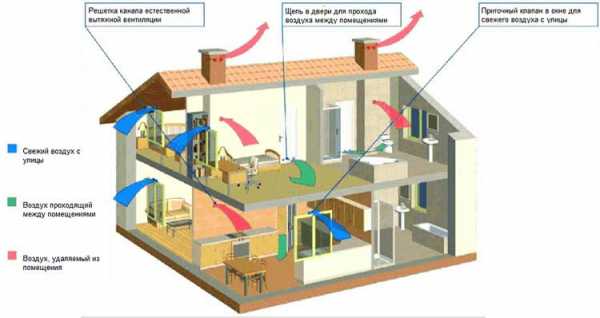

Подробные схемы вентиляции

Система вентиляции независимо от ее вида, выглядит так. Наружный воздух попадает в жилые помещения здания, а вытяжка производится из помещений хозяйственного назначения (на кухне чаще всего устанавливают 2 вытяжки — вытяжной колпак и простая вытяжка вентиляции). Между помещениями, в которых происходит вытяжка и приток, производится переток воздуха.

Обычно переток производится под межкомнатными дверями. По этой причине, в советах по монтажу дверей существует правило обязательно оставлять зазор от дверного полотна до поверхности пола. Если по какой либо причине зазора нет, то для перетока должны быть установлены переточные каналы или смонтированы решетки в стенах. Или как вариант — устроить в таком помещении самостоятельный вытяжной канал — существенно усложняющий систему.

В общем, чем дороже и сложнее используется система — тем лучше она вентилирует помещение и меньше потребляет энергии.

Нужна ли вентиляция в каркасном доме?

• Если у вас только дача, используемая в летний период, то тут устанавливать вентиляционную систему не требуется. В летний период двери и окна домика часто открыты, а для проветривания санузла хватит маленького окошка.
• Дача, которую используют осенью и зимой потребует устройства каналов вентиляции в ванной и кухне. В этих местах высокая влажность и необходимо качественное проветривание.
• Дом ПМЖ – тут хорошая вентиляционная система просто необходима, она станет постепенно освежать воздух и предотвратит необходимость в проветривании.

Виды вентиляции

Способы вентиляции делятся на 2 разновидности — естественная вентиляция, не требующая установки механических систем и принудительная, использующая в процессе работы какие либо механические элементы.

Естественная вентиляция

Это способ обновления воздуха подразумевает работу без применения любых энергозависимых устройств. Все процессы происходят по законам физики, с учетом погодных факторов.

Если обобщить то, существует 2 разновидности естественного проветривания помещений — организованная и неорганизованная вентиляционная система.

[ot-video type=»youtube» url=»https://www.youtube.com/watch?v=xs9CrADXG_c&feature»]

Неорганизованная вентиляция

Ранее вентиляция в домах происходила так называемым «естественно щелевым способом» — щели выполняли роль приточных каналов, а, к примеру, труба печи служила эффективным вытяжным каналом.

Кроме того на щелевую вентиляцию воздействуют направление ветра на улице, разница температуры снаружи и внутри здания и множество других внешних воздействий. По этой причине можно считать, что вентиляция в домах присутствовала всегда, и о ней никто не думал.

С одной стороны такой способ совершенно не требует затрат, но в тоже время он не контролируем, и внутренние помещения будут завысить от случайных факторов, от изменений погоды до ошибок при строительстве. Вы будете неспособны уменьшить ее или увеличить, при очень хорошей — из дома выдует все тепло, а при сильно низкой — в помещениях будет душно.

Организованная вентиляция

Такой способ проветривания внутренних помещений не требует использования, каких либо механических устройств. Отличается такая вентиляция от неорганизованной, необходимости заранее предусмотреть ее в проекте дома. В качестве примера можно привести вентиляционные каналы в многоэтажных домах, построенных во время советского союза. Приток воздуха производился через форточку (или в неплотных местах деревянных окон), а удалялся использованный воздух — через вентшахту в стене.

Кстати по этой причине в зданиях старой постройке становится душно после того как устанавливают металлопластиковые окна вместо деревянных. Новые окна герметичны и они останавливают приток, который до этого происходил через щели. Тяга в вентшахте образуется благодаря разнице температуры и давления на высоте первого и верхнего этажа, и под воздействием ветрового давления.

Недостаток такой вентиляции в небольшой результативности ее работы и зависимости от множества внешних факторов. Кроме того большое значение имеет сечение и высота вентиляционных шахт. По этой причине создать эффективную вентиляцию по этому способу в каркасном доме очень сложно, но можно воспользоваться трубой отопительного прибора как каналом для вытяжки.

При постройке современных домов, не применяют естественную вентиляцию, а используют более эффективную принудительную систему.

В каком случае целесообразно использовать

В небольших постройках, находящихся загородом. То есть если на улице чистый воздух, не загрязненный промышленными выбросами. В зданиях, в которых никто не живет круглый год (к примеру, небольшой домик на даче), или каркасном доме с мягкими требованиями по внутреннему микроклимату. Конечно, что расходовать деньги на установку принудительной системы в этих зданиях нет смысла.

Разновидности принудительных схем

1. Приточная. Использованный воздух удаляется из комнат благодаря повышению давления;
2. Вытяжная. Приток свежего воздуха происходит благодаря разрежению в помещении;
3. Приток-вытяжка. Способ, требующий проведения настройки нагнетателей воздуха для синхронизации их работы;
4. С рекуперацией тепла. Позволяет сохранить энергию затраченную на обогрев каркасного дома.

Примитивная принудительная вентиляция

В современных домах, используется механическая вентиляция, которой проще управлять и контролировать. Принудительная вентиляция требует использования, какого либо устройства, принудительно перемещающего воздух во внутреннем пространстве здания.

Принцип обновления воздуха при этом остается неизменным — приток поступает в жилые комнаты, вытяжка использованного производится из хозяйственных помещений.

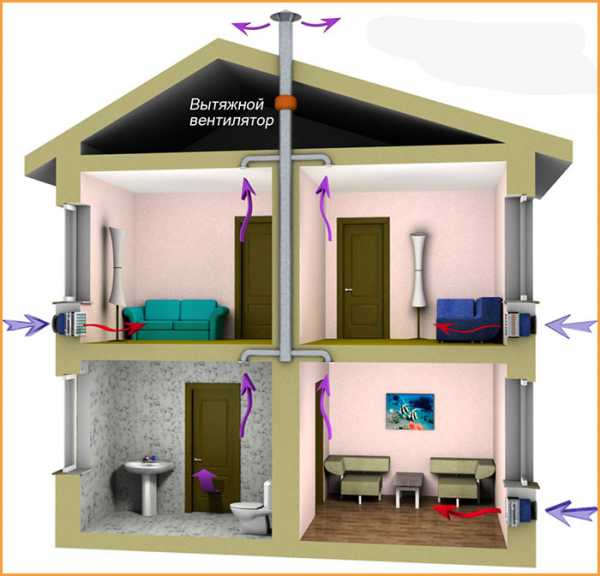

Вытяжная система

Наиболее дешевый и распространенный вид вентиляции, приток производится естественным способом, через приточные клапаны, установленные в окнах и стенах, микропроветривание и форточку.  Вытяжка производится с помощью вентилятора.

Приточная система

При этом способе все происходит совершенно противоположно, в помещения поставляет уличный воздух специальный вентилятор, в результате в помещении появляется повышенное давление, и воздух самостоятельно находит путь из здания — вытяжной канал, или используя микропроветривание.

1. Можно на приточный вентилятор установить систему подогрева воздуха и в комнаты будет поступать теплый воздух;
2. Кроме того, при использовании такой вентиляции, не появляется «ощущение сквозняка», часто возникающее при использовании вытяжной;
3. Существует еще один маленький, но очень полезный плюс — в помещение поступает значительно меньше пыли с улицы.

В каком случае целесообразно использовать

Если естественная вентиляция не способна выполнить возложенные на нее задачи. Для каркасного дома находящегося в неблагоприятном в экологическом отношении месте.

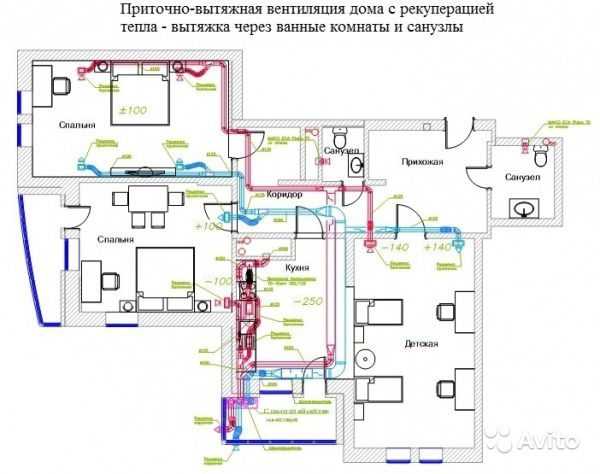

Приточно вытяжные устройства

В этом случае, как на вытяжном канале, и на каналах для поступления воздуха устанавливают вентиляторы, и тут невозможно обойтись без системы воздушных каналов. Вытяжку можно в такой системе устроить и из жилых комнат. В результате вытяжка и приток будут находиться в одной комнате.

Это дополнительный плюс принудительной вентиляции, она позволяет регулировать уровень проветривания отдельных комнат, но настроить такую систему во всем каркасном доме сложно.

«Смешанная» вентиляция

Оптимальный способ проветривания каркасного дома, в ней как основная используется естественная вентиляция, но в некоторых комнатах используется принудительная.

В каком случае целесообразно использовать

• В зданиях для снижения затрат на строительство, используется в «проблемных» местах (задымленных, с неприятными запахами, повышенной влажностью).
• В подсобных помещениях.

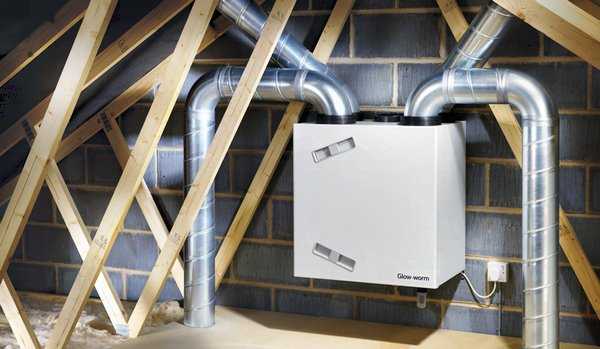

Рекуперация

Вышерассмотренные разновидности вентиляции, имеют важный недостаток. Они значительно влияет на теплопотери — удаляя нагретый воздух и засасывая охлажденный, увеличиваются энергозатраты. По этой причине в энергоэффективных системах устанавливают одно дополнительное устройство — рекуператор. Это специальный блок, в котором по специальным каналам перемещается теплый воздух помещения и охлажденный с улицы, их много и они разделены перегородками. Поступающий с улицы воздух с помощью этих перегородок нагревается теплом, которое отдает вытяжной воздух.

Степень рекуперации изменяется при перемене скорости перемещения воздуха, вида рекуператора, от температуры. Суть этого устройства в том, что не затрачивается ни ватта дополнительной энергии, на подогрев поступающего с улицы воздуха. Еще в устройстве есть такие элементы как байпас и эффективный калорифер.

1. Байпас — служит для отключения функции рекуперации. К примеру, в летнюю жару,  нет необходимости нагревать прохладный воздух с улицы.
2. Калорифер необходим нагрева воздуха во время сильных холодов.

Комнатные рекуператоры

Новое решение вентиляционной системы, которое используется для отдельной комнаты. Эти устройства монтируют в стену. Кстати как раз стена такого вида может действительно называться «дышащей». В основе — маленький теплообменник из керамики и вентилятор, который то засасывает наружный воздух, то выдувает внутренний.

Когда вентилятор удаляет теплый воздух, изготовленный из керамики теплообменник, нагревается. После этого, вентилятор начинает поставлять воздух с улицы, и нагретый теплообменник начинает подогревать его.

Цена на такие устройства существенная, а учитывая их предназначение даже на средний каркасный домик необходимо немало комнатных рекуператоров.

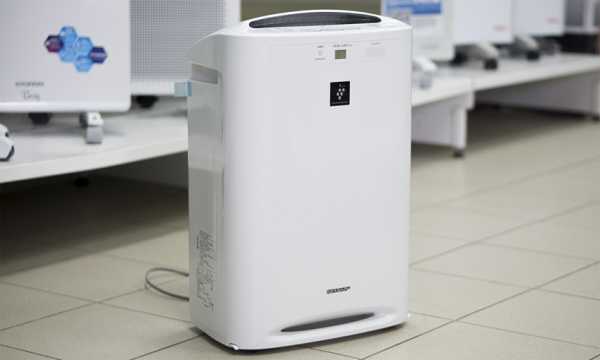

Проветривание и очистка воздуха

Если каркасный домик стоит на территории с грязным наружным воздухом, есть смысл добавить специальные устройства в вентиляционную систему. Сегодня можно найти очистители, которые способны очистить воздух от неприятных запахов, уличной пыли и даже от сигаретного дыма.

Кроме того, в отдельных изделиях предусмотрена возможность регулировки температуры воздуха поступающего с улицы и его влажности. Недостаток подобных устройств — быстрое загрязнение фильтрующих элементов.

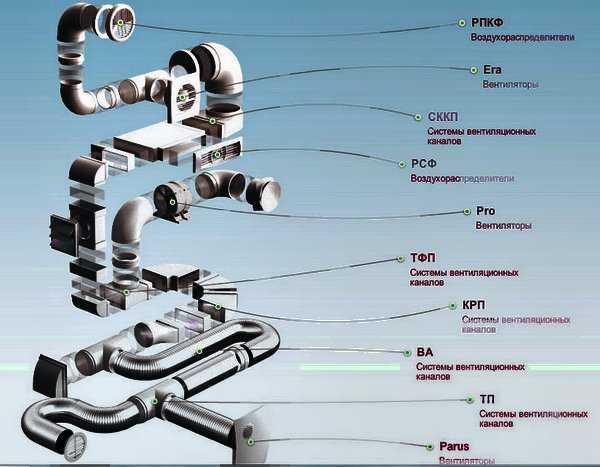

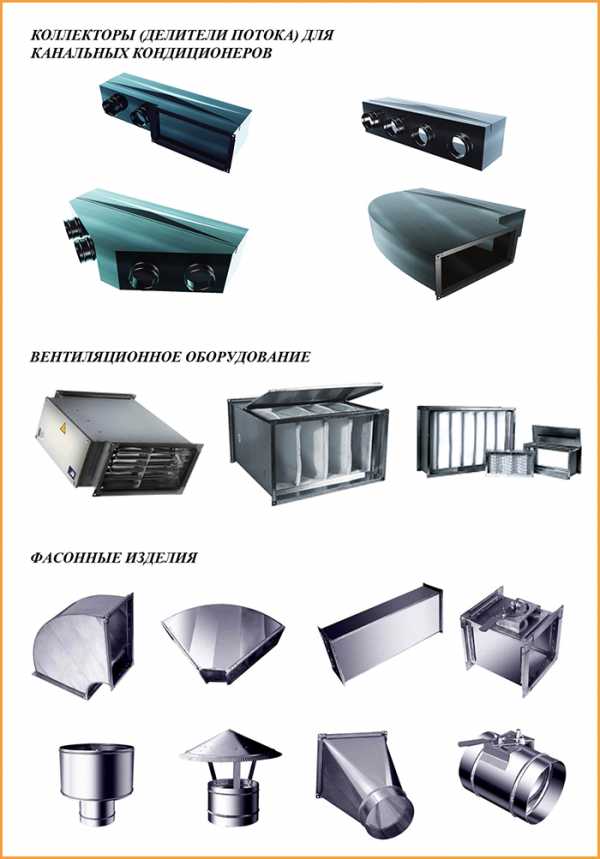

Обзор рынка вентиляционного оборудования

Сейчас на рынке есть богатый выбор устройств для вентиляции ведущих мировых изготовителей, каждый из них производит продукцию в своем сегменте рынка. Предлагаемое вентиляционное оборудование условно подразделяется по таким сферам использования:

• Полупромышленного и бытового предназначения;
• Для использования в промышленности;
• Устройства «специального» назначения.

К полупромышленной и бытовой сфере использования относятся устройства для ресторанов, офисов, жилых построек и квартир — помещений, не превышающих 600 кв.м. К оборудованию для промышленных предприятий относятся устройства способные создать воздухообмен более 4000 куб.м в час.

Вентиляционные устройства «специального» назначения используют в помещениях с необычными запросами, к примеру — помещения для операционных и для фармацевтического производства, устройства для аварийной вентиляции, компонентов систем дымоудаления.

Устройства полупромышленного и бытового предназначения

Здесь господствуют устройства для вентиляции изготовителей из европейских стран:

1. Чешская Remak;
2. Шведская Kanalflakt;
3. Шведская  Ostberg.

Продукция этих фирм уже давно используют в нашей стране, и их оборудование зарекомендовало себя в качестве надежной базы для создания качественных и недорогих вентиляционных комплексов.

Недавно на рынке нашей страны появилась продукция таких изготовителей:

1. Российская Арктос;
2. Из восточной Европы Ventrex;
3. Российско-германская компания Korf;
4. Германская Wolter.

Под этими торговыми марками производят надежные вентиляционные устройства, по этой причине выбор определенного изготовителя зависит от предпочтений клиента и стоимости оборудования.

Особое место занимают моноблочные вентиляционные устройства. Они, по сравнению с наборными системами, изготавливаются как готовые вентиляционные комплексы, все элементами которых смонтированы в шумоизолированном корпусе.

Моноблочные комплексы производят как отечественные, так и зарубежные производители. С точки зрения клиента установки, изготовленные в нашей стране не хуже импортных, их собирают из одних деталей и, дополнительно они приспособлены к российским условиям (используется например, более производительный нагреватель, предназначенный для работы при низких температурах). В то же время разброс цен на такие устройства разных изготовителей доходит до 50%.

Особенности устройства вентиляции

Конкретный вид подходящей для дома вентиляции определяется с учетом финансовых возможностей, количества жильцов и общей площади помещения. Каркасный дом по своей структуре необычен, в нем можно устроить вентиляционные каналы прямо в перекрытиях и стенах. Отдельные изготовители каркасных домов заранее закладывают в проект различные отверстия, которые позволят провести необходимые коммуникации.

В этом случае изготавливают особые вытяжные каналы. В них, и размещают вытяжные вентиляторы. Монтируют такие элементы в основном в санузле и на кухне, где постоянно высокая влажность воздуха.

Практические рекомендации

При устройстве вентиляции нужно учесть такие моменты:

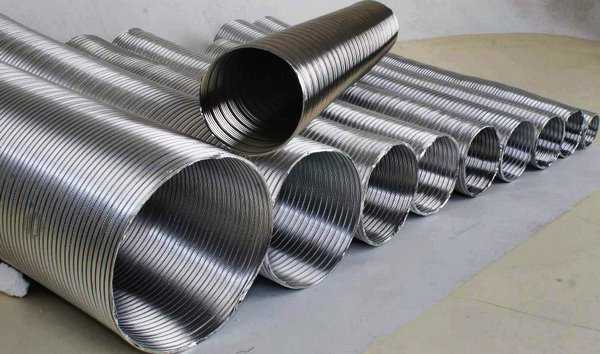

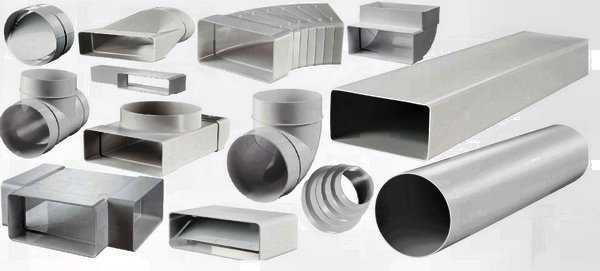

• Воздушные каналы в перекрытиях и стенах устанавливают, используя пластиковые трубы. Изделия из металла дороже, они боятся воздействия конденсата и становятся «мостиками холода», которые способствуют потере тепла;
• Диаметр каналов расположенных по горизонтали минимально сечением 100х100 мм, магистральные воздуховоды расположенные вертикально минимально сечением 120х120 мм;
• Кроме стен приточные клапаны устанавливают в оконные рамы;
• Если здание с воздуховодом газового котла или с трубой от печи, то необходимо устанавливать вентиляционную трубу рядом с ними;

Вентиляция плохо функционирует если:

• Во внутренних помещениях трудно дышать, спертый воздух. Войдя в дом, появляется желание проветрить помещение;
• На кухне и в санузле быстро развивается грибок по углам помещения. Естественная вентиляция не может снизить высокую влажность;
• Появляется конденсат на окнах;
• Правильно устроенная естественная вентиляция постоянно поставляет в жилые комнаты свежий воздух. Так организуется благоприятный микроклимат и стабилизируется влажность воздуха.

Вентиляция в каркасном доме своими руками, схемы, рекомендации

Оценка: 3.7 3 голосов

Читайте также:

---

okarkase.ru

Вентиляция в каркасном доме своими руками: схемы и видео

Для того, чтобы в каркасном доме было приятно и комфортно находиться, необходимо поставить правильную вентиляцию. Ее устройство зависит от многих факторов, при этом в некоторых случаях необходимо обратиться к специалистам. Однако ее можно сделать самостоятельно – своими руками, используя различные схемы. Вентиляция в каркасном доме не прихоть, а необходимость.

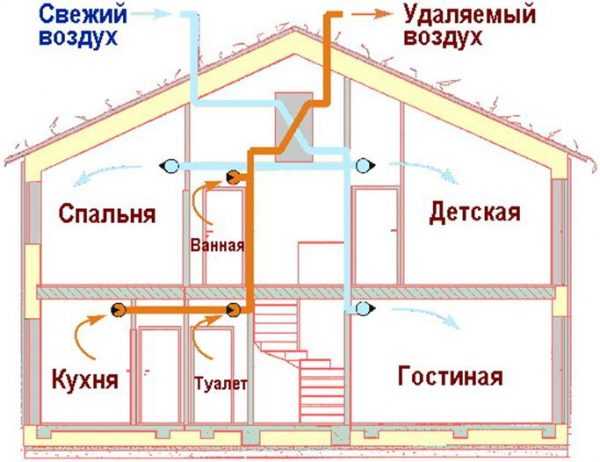

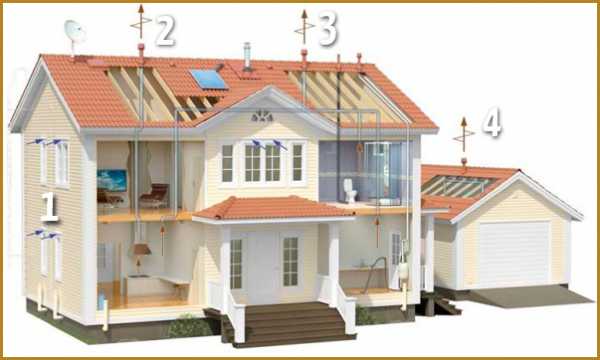

Схема вентиляции каркасного дома

Для чего это надо

Чтобы осознать важность вентиляции в каркасном доме, необходимо уточнить устройство каркасного дома. Данный вид постройки представляет собой деревянный каркас, стенки которого укутаны гидроизоляционными пленами, мембраной, плитами пенопласти, другим утеплителем, и все это покрыто материалом для внешней и внутренней отделки. В результате мы получаем стены, которые практически не пропускают воздух. В этом есть и значительные плюсы – низкие энергозатраты для обогрева помещения, длительно сохраняющаяся комфортная температура воздуха.

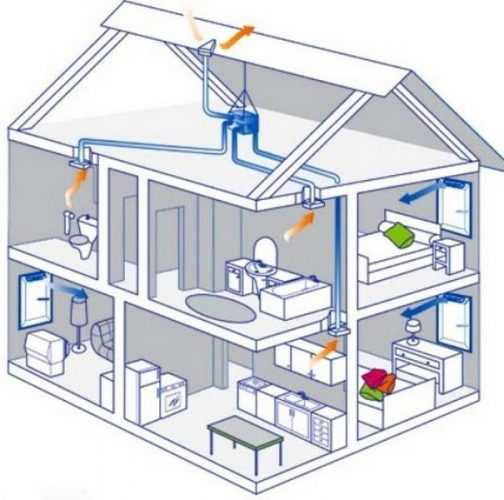

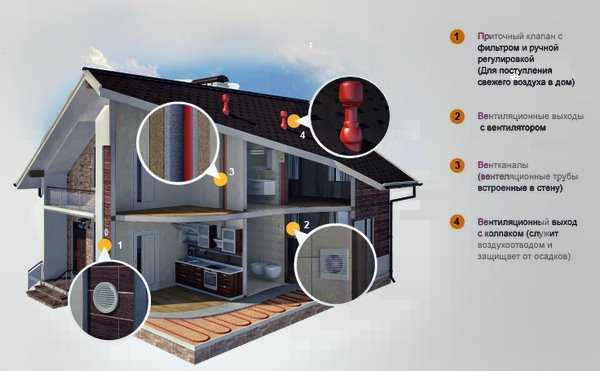

Схема вентиляции для двухэтажного дома

При этом в доме живут, работают и отдыхают люди. Со временем в помещениях становится душно, падает содержание кислорода, появляются неприятные запахи, на стенах образуется конденсат. Если бы стены были полностью непроницаемые, люди, находящиеся в здании, могли бы погибнуть от недостатка кислорода. Однако периодически открываемые окна, двери нарушают герметичность, и в каркасном доме можно жить.

Ранее, до того, как в нашу жизнь пришла необходимость в экономии электроэнергии, свежий воздух в помещение доставляла естественная вентиляция – через щели окон, к примеру. Но на смену деревянным продуваемым окнам, которые вставлялись во времена СССР, пришли современные – пластиковые окна, герметичные и сохраняющие тепло. Дома стали похожи на пластиковые теплицы, в которых жарко и душно, особенно летом.

Движение воздуха в вентиляции

Однако вентиляция каркасного дома нужна не только для поддержания комфорта, но и для продления эксплуатации постройки. Из-за плохой вентиляции на стенах оседает конденсат, в виде капель воды. Поэтому через несколько лет эксплуатации часто появляется грибок и плесень на стенах именно каркасных домов.

Конденсат оседает не только на поверхности стен, но и внутри – известно, что точка росы находится примерно посередине утеплителя в стене каркасника. Постоянно влажный утеплитель теряет свой свойства, дом становится холодным и разрушается изнутри.

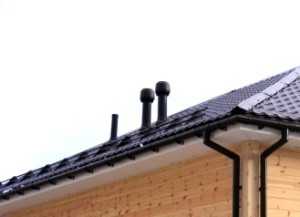

Вытяжные отверстия на крыше

Именно поэтому в настоящих канадских домах и домах, построенных по финским технологиям, огромное значение уделяется установке вентиляционной системы. К сожалению, в наших реалиях установить ее слишком дорого, поэтому чаще всего необходимость в вентиляции замалчивается застройщиками. Ими даются такие советы, как оставлять окно на микро проветривании или регулярно открывать окна. Однако все это не решит проблему затрудненного поступления воздуха в помещение, где живут люди, но потребует дополнительных затрат на отопление или охлаждение комнат.

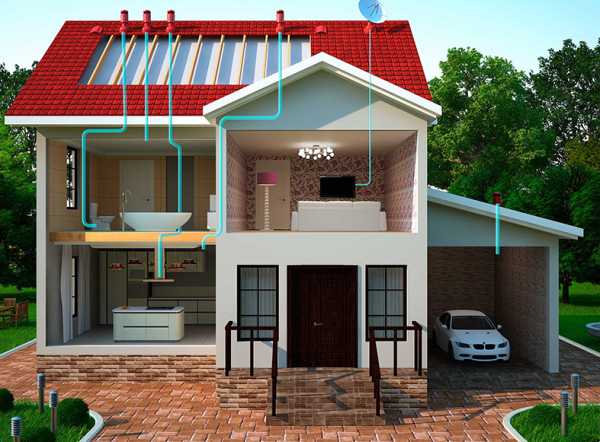

Вентиляция частного дома

Какие бывают вентиляционные системы

Так как в вентиляции могут нуждаться каркасные постройки различного назначения (жилые, нежилые, технические помещения и пр), необходимо правильно выбрать тип вентиляционной системы. Они бывают:

• естественные
• искусственные

Естественные вентиляционные системы называются также гравитационными, они основаны на естественных природных явлениях. Все знают, что теплый воздух легче холодного, и поэтому он поднимается вверх. А холодный воздух опускается вниз, в результате чего происходит естественное движение воздуха в помещении.

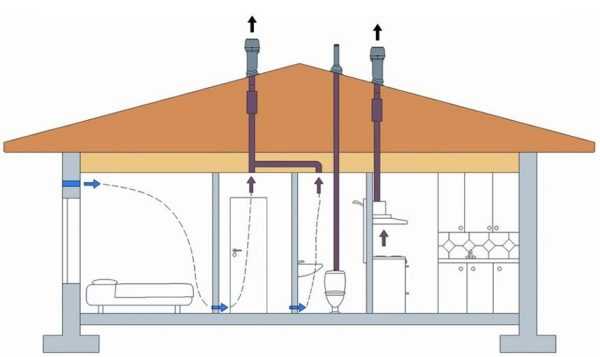

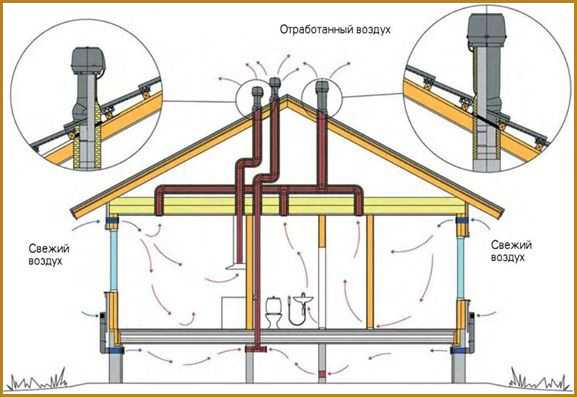

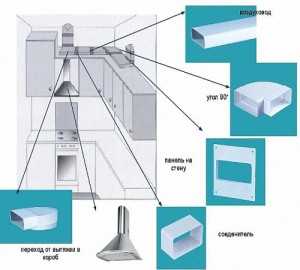

Схема вытяжки в различных помещениях

Естественные вентиляционные системы, которые можно сделать своими руками, работают за счет ветрового либо гравитационного давления. Воздух, который попадает в помещение, не проходит предварительной подготовки, то есть не осуществляется его очистка, подогрев, увлажнение или охлаждение.

Монтаж и устройство системы с механическим побуждением включает в себя установку оборудования для придания воздуху определенный параметров, и своими руками эти сложные элементы воздухообмена не поставить.

Воздухообмен в доме с вытяжкой

Однако есть потребность не только в поступлении свежего воздуха в помещение, но и удаление загрязненного из дома. В таком случае говорят о вентиляционной вытяжке. Таким образом выделяют следующие типы:

• вытяжные (удаляют загрязненный воздух)
• приточные (создают приток свежего воздуха в дом)
• смешанные системы вентиляции (одновременно удаляют старый и приносят новый воздух)

Вентиляционные системы могут обслуживать весь дом, и тогда говорят о общеобменных системах, и определенную комнату — это местная вентиляция.

Окно вытяжной вентиляции: на фото видно, как движется воздух

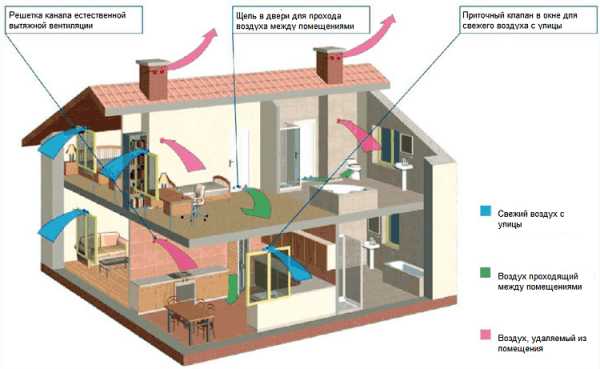

Естественный пассивный и активный воздухообмен в частном доме

Несмотря на простоту устройства естественной вентиляции в частном доме, существуют некоторые правила, которые следует соблюдать, выполняя работу своими руками. В первую очередь следует знать законы физики, описывающие закономерности движения воздуха при различных температурах и давлении. Если же в физике вы не особо разбираетесь, используйте уже готовые схемы.

Начинается установка вентиляции с устройства простой конструкции, представляющей собой канал в несущей стене в центре дома. Этот канал должен иметь размер около 140 мм. От главного канала отводятся ответвления по всем остальным помещениям здания.

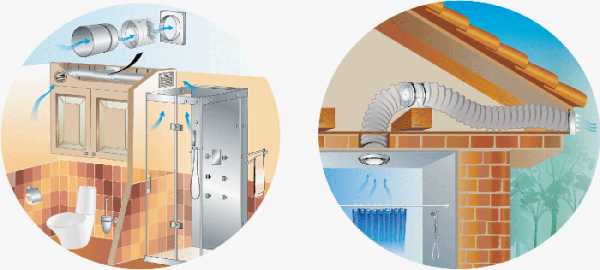

Вентиляция в сан узлах — важный элемент вентиляции

В каналы закладываются пластиковые трубы подходящего диаметра, именно по ним будет осуществляться необходимое движение воздуха при теплообмене. Вывод этих труб на улицу обеспечит постоянный приток свежего воздуха в дом, и вывод загрязненного наружу. Движение потоков будет осуществляться за счет давления и силы тяги, которые вытянут наружу отработанный воздух. Свежий приток будет осуществлен через естественные отверстия (дверные проемы или окна) или искусственно сделанные каналы.

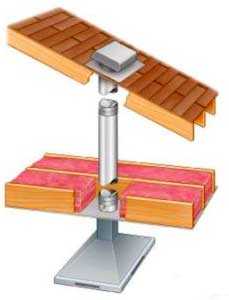

Вытяжной канал чаще всего устанавливается на крыше, причем он должен быть выше конька для обеспечения лучшей тяги.

Втяжные каналы устанавливаются прямо в стены, и оснащаются специальными фильтрами. Эти фильтры пропускают только чистый воздух, и периодически нуждаются в чистке. Фильтры устанавливаются внутри стены в пластиковой трубе.

Схема каналов вентиляции

Чтобы движение воздушных потоков было лучше, в отводные каналы, идущие от главного, устанавливаются вентиляторы. Они помогают потокам двигаться более продуктивно, однако увеличивают потребление электроэнергии. Это активная вентиляция.

Для сохранения электричества в частных домах иногда устанавливают пассивную вентиляцию, которая не потребляет энергию, но способно продуктивно работать при каналах не более 5 метров. Теплые потоку выводятся через вытяжку в стене, а холодные поступают через естественные отверстия – окна и двери.

Обмен воздуха посредством вентиляции в частном доме

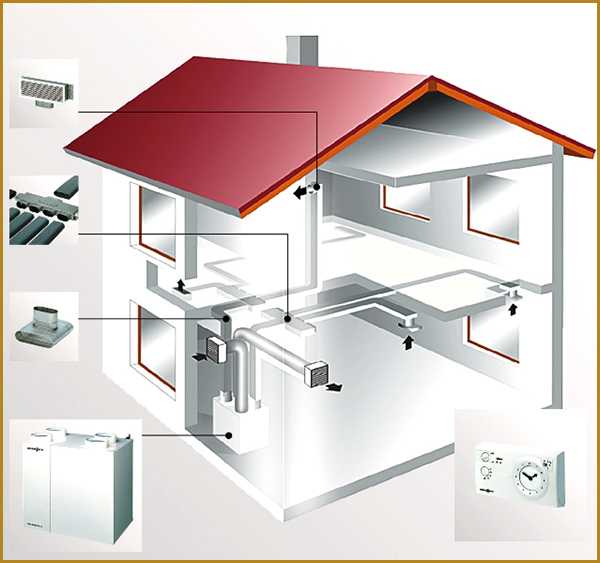

Оптимальный выбор воздухообмена: приточно-вытяжной

Так как обе эти системы (активная и пассивная) имеют свои достоинства и недостатки, была создана система, объединяющая их в одну. Она получила название приточно-вытяжной. На сегодняшний день эта вентиляция является самой эффективной и недорогой.

Один выход для воздуха

В ее состав входят:

• блок распределителя
• каналы притока
• каналы оттока
• фильтры
• вентиляторы

Блок распределителя состоит из двух частей, он представляет собой механизм с установленными вентиляторами. Первая часть отвечает за приток свежего воздуха и его распределение по комнатам, а вторая за отток использованного наружу.

Один вход и один выход для воздуха приточно-отточной вентиляции

Таким образом приточно-вытяжная система имеет один приток и один отток наружу, с установленными вентиляторами и фильтрами. Между притоками имеется сложное разветвление каналов по помещениям.

Вентиляционные каналы прячутся в стенах, и должны быть установлены во время строительства.

Нормы, которые следует соблюдать

Если вы заказываете каркасный дом у застройщиков, обязательно поинтересуйтесь, какие вентиляционные системы установлены в вашем доме. Интересоваться лучше до начала строительства, потому что этот этап работ некоторые фирмы попросту пропускают, экономя свое время.

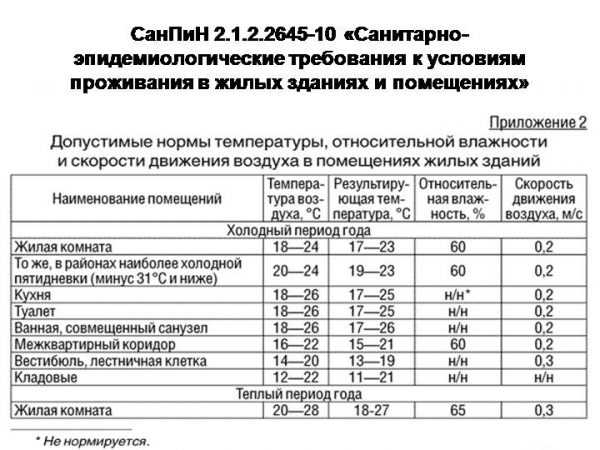

Санитарные нормы к жилым помещениям, в том числе каркасным домам

Вам необходимо знать, что существуют строительные нормы поступления свежего воздуха в частные дома. Они составляют ориентировочно 3 куб. м в час на 1 кв. м. жилого дома. На самом деле этот показатель минимален, и если ваши потолки выше стандарта (а значит и объем помещения выше), показатель поступления чистого воздуха должен быть увеличен минимум на треть.

Нормы воздухообмена

Кроме того, существуют санитарно-гигиенические нормы, касающиеся типов фильтров и влажности воздуха, поэтому уточните у строителей – какие фильтры установлены в вашем здании.

Прописаны для жилых зданий и следующие нормативы. Например, минимум 60 куб. м свежего воздуха должно поступать в час в помещение на одного человека, если человек находится в помещении постоянно. Если человек временно прибывает в комнате, то норма снижается до 20 куб. м.

Норма кратности или величины воздухообмена

Как рассчитать нужные параметры для дома

Чтобы провести качественную вентиляцию в частном доме, необходимо учитывать многие факторы. Если вы хотите смонтировать ее своими руками, вам необходимо запомнить минимум 2 формулы. Первая формула выглядит так: Lпр = Lвыт. Это означает, что объем удаленного воздуха из дома равняется привлеченному в дом.

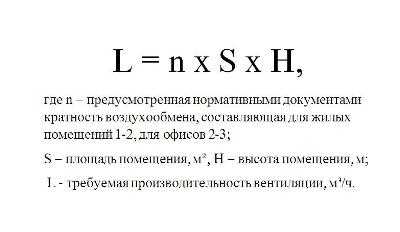

Формула для подсчета воздухообмена

Вторая формула выглядит так: L =(Sх3+nх60+V/2)/3. В этой формуле S обозначает площадь помещения, в котором проводится вентиляция; n- это число человек, используемых данное помещение; а V – объем комнаты. Однако напоминаем, что все эти данные являются примерными, и для более точных расчетов лучше обратиться к специалистам.

Еще одна формула, используемая для расчета

Полезное видео по теме:

karkasblog.ru

пошаговая инструкция +Видео и схемы

Грамотно просчитанная и тщательно спланированная вентиляционная система в каркасном доме является необходимой частью комфортной домашней атмосферы. При проектировке каркасного дома нужно продумать и устройство вентиляции. Если не  продумать подачу свежего воздуха в каркасный дом заранее, то жильцы рано или поздно столкнуться с вопросом «Как провести вентиляцию в деревянном доме?» Решим этот вопрос вместе с вами.

Нужна ли вентиляционная система в каркасном доме?

Каркасный дом можно отнести к современным строениям, практически герметичный за счет пластиковых оконных конструкций и дверей. Поэтому существует мнение, что в домах подобного рода душно, так как материал стен и потолков считается плохо «дышащим».

На практике кирпичные и деревянные «дышащие» стены не будут успевать поглощать всю влагу, которую выделяет человек при дыхании, готовке пищи и купании. В домах старого типа функцию вентиляции исполняли не «дышащие» каменные стены, а щели в деревянных окнах и дверях.

Монтаж и установка вентиляционной системы в каркасном доме – это довольно дорогое мероприятие, но вопрос о ее целесообразности обязательно возникнет. Особенно, если вы решите строить дом самостоятельно.

Каркасный дом для сезонного проживания

В данном доме как такового устройство вентиляции не потребуется. Весной и летом окна и двери, как правило, открыты. В ванной комнате и туалете для естественной вентиляции делается маленькая форточка.

Если у таких помещений нет стен, которые выходят на улицу, вы можете собрать всю систему вентиляции каркасного дома своими руками, и она обойдется вам недорого.

Вентиляция своими руками недорого

Каркасный дом для круглогодичного проживания

Устройство вытяжки в каркасном доме

В ванной комнате, туалете и на кухне обязательно нужно оборудовать вытяжку с механической тягой. И необходимо разработать схему постепенной подачи жильцам дома свежего подогретого воздуха, чтобы избежать перепадов температуры, неизбежных при проветривании помещения.

Монтаж и установка естественной вентиляции в каркасном доме

При оборудовании естественной вентиляции вашего каркасного дома свежий воздух проникает в дом с улицы через неплотно закрытые окна и дверные коробки. Далее переходит из коридора в санузел или кухню и вытягивается вентиляционным каналом.

Но при технологии возведения каркасных домов наличие щелей в окнах и дверях исключено, поэтому, для правильной работы естественной вентиляции в стены монтируются специальные приточные клапана.

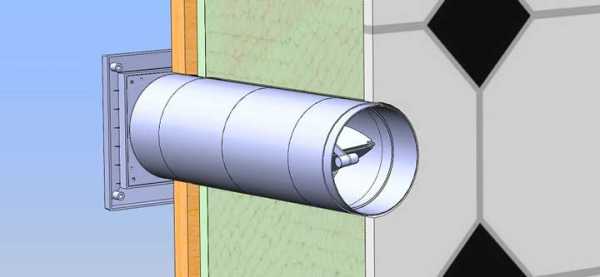

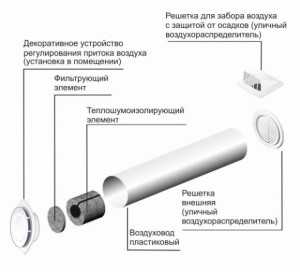

Приточный вентиляционный клапан

Вентиляции обычно встраивают в каркас, и это делает их совершенно незаметными. Для этого применяют пластиковые либо асбоцементные трубы. Трубы из металла мы не рассматриваем, так как они не подойдут, потому что ухудшают теплоизолирующие свойства и шумовая нагрузка от них значительно выше.

Приточный клапан — это аккуратное маленькое устройство, оно обеспечивает поступление свежего воздуха в дом. Многие типы клапанов для естественной вентиляционной системы каркасных домов имеют фильтры воздуха и шумоглушители. Снаружи выход вентиляции прикрывается специальной решеткой, которая предохраняет ее от проникновения грызунов, птиц и крупных насекомых. Изнутри монтируется заслонка, которая регулирует интенсивность подачи свежего воздуха.

Механизм действия при естественной вентиляционной системе каркасного дома опирается на разницу в давлении и температуры воздуха внутри дома и на улице. Тяга будет минимальной в теплое время года, потому что разница температуры и давления минимальной. Именно поэтому в вытяжные каналы кухни и санузла принято устанавливать дополнительные вентиляторы.А чтобы работа их была более рациональна, подключают специальные датчики влажности, которые запускают и останавливают вентилятор.

Это самый простой способ установки вентиляции каркасного дома. Но естественная вентиляция будет действовать лишь в маленьком каркасном доме. С большими площадями она не будет справляться, это будет заметно по духоте и появлению плесени в углах помещения.

Монтаж и установка принудительной вентиляции в каркасном доме

На сегодняшний день немногие смогут собрать и установить вентиляцию в каркасном доме. Тем не менее, это лучший вариант, чем ее отсутствие. Нормальный микроклимат в каркасном доме можно достигнуть установкой принудительной вентиляции.

При такой системе отток и приток свежего воздуха обеспечиваются работой вентилятора. При этом уличный холодный воздух предварительно фильтруется и нагревается.





Рассмотрим схемы принудительной вентиляции в каркасном доме:

•  Принудительная система вытяжки отработанного воздуха, создает разряжение в комнатах. Воздух будет всасываться в дом через специальные приточные клапаны;
•  Принудительный приток свежего воздуха будет создавать увеличенное давление внутри помещения. Отработанный воздух будет вытесняется на улицу на кухне и санузлах через вентиляционные каналы;
•  Принудительный приток и выдув воздуха. Примерно равные объемы свежего воздуха будут подаваться в помещение с улицы, и вытягиваться механической тягой;
•  Принудительный воздушный обмен с рекуперацией тепла. Данная схема вентиляции в каркасном доме будет согревать весь приточный воздух, используя при этом тепло уже отработанного воздуха. Это современное экономическое решение.

Эффективным считается последний вариант вентиляционной системы каркасного дома, хотя он существенно дороже, если сравнивать с другими. А ее установку и монтаж осуществляет специалист. Всем владельцам каркасных домов из специальных СИП-панелей не нужно задумываться о том, как провести вентиляцию. Вентиляционные каналы уже встроены в стеновые панели. Рассмотрим наиболее подробно более доступные комбинированные схемы.

Комбинированная вентиляционная схема каркасного дома

Комбинированная вентиляционная система

Комбинированная вентиляционная система обеспечит качественное проветривание каркасного дома при малых затратах.

Отработанный воздух будет вытягиваться из всех помещений по специальным вентиляционным каналам. Количество и площадь всех сечений вентиляционных каналов будут зависеть от размеров каркасного дома, но в среднем для установки вентиляции в доме придерживаются следующих пропорций: до 200 кв. метров площади нужно от 6 до 8 вентиляционных каналов.

Вентиляционные каналы производят из пластиковых или асбоцементных труб, которые соединяют в специальный металлический коллектор. Сюда монтируют вытяжной вентилятор. Вентиляторы по своим свойствам бывают достаточно простыми, которые включаются вручную или автоматически. Либо запускаются специальными датчиками влажности, которые устанавливают внутри всех комнат либо инфракрасными датчиками, которые реагируют на появление жильцов дома. Главный момент, который достаточно сложно учесть хозяину дома при установке вентиляции: мощность вентилятора должен просчитывать специалист.

Приток всего свежего воздуха осуществляется при помощи приточных клапанов, которые обычно встраивают в рамы пластиковых окон или, как мы уже писали выше, монтируются в стены дома.

Владелец каркасного дома вполне может собрать такую схему вентиляции своими руками, учитывая все технологии используемых материалов и соблюдая аккуратность и точность. Но есть основной минус данной вентиляции: зимой в каркасный дом будет проникать холодный уличный воздух. Как вывод, увеличиваются расходы на обогрев всего дома.

В каких случаях вентиляция каркасного дома своими руками не будет работать

Проветривание в схеме

Собранная своими руками вентиляционная система каркасного дома будет работать плохо если:

•  во всех комнатах «спертый» и «тяжелый» воздух, трудно дышать. Заходя с улицы, вам сразу хочется открыть все окна или форточки;
•  в ванной комнате или на кухне в углах и на стенах появляется грибок. Естественная вентиляционная система в каркасном доме не справляется с увеличенной влажностью;
•  на окнах образуется конденсат. Это будет означать, что влажность в доме очень высокая, а воздухообмен минимальный.

При грамотно и тщательно организованной естественной вентиляционной системе в каркасном доме жилые комнаты постоянно будут хорошо проветриваемыми. При постоянном притоке свежего воздуха создается благоприятный и хороший микроклимат во всем доме и регулируется влажность.

9 лучших строительных и мебельных магазинов!

• Parket-sale.ru- Огромный ассортимент ламината, паркета, линолеума, ковролина и сопутствующих материалов!
• Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
• homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
•  Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
• Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
• Lifemebel.ru-  гипермаркет мебели с оборотом более 50 000 000 в месяц!
• Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
• Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Монтаж вентиляции в каркасном доме

Вентиляция в каркасном доме – вопрос, который волнует не только владельцев строений, но и тех, кто только планирует заняться каркасным строительством. За счет высокой герметичности внутренних помещений, бытует мнение, что в доме создается настоящее ощущение полиэтиленового мешка и без дорогой вентиляции прожить в доме будет довольно проблематично.

Сегодня мы поговорим о видах систем вентилирования, расскажем, как реализовать проекты вентиляции в каркасном доме различной сложности. Стоит помнить о том, что совсем без вентиляции обойтись не получится, причем касается данный принцип любых жилых строений. Если в доме не налажена система вентилирования, о нормальной и комфортной жизни можно просто забыть.

Система вентиляции

Каркасные дома принято считать энергоэффективными строениями. Во внутренних помещениях создается практически максимальная герметичность, особенно, если используются современные металлопластиковые окна и сейф двери.

Вентиляция прячется под потолок.

Нужна ли вентиляция в каркасном доме? Можно дать однозначный ответ – без системы вентилирования просто не обойтись. В деревянных домах вентиляция происходит через щели в окнах, дверные коробки и стены. А каркасные стены не поглощают влагу, которая выделяется человеком во время дыхания, приготовления пищи и купания в ванной.

Отсутствие вентиляции в каркасном доме спровоцирует повышение влажности воздуха. В конечном итоге в таком доме будет душно, появится плесень и грибок.

Устройство вентиляции в каркасном доме – это довольно дорогостоящее мероприятии, поэтому часто возникает вопрос о целесообразности организации системы. Особо остро вопрос стоит в случаях, когда строительство проводится собственными силами и на счету каждая копейка.

Необходимость вентиляции

Необходимость вентилирования напрямую зависит от того, для каких целей будет использоваться каркасный дом. Если вы планируете проживать в нем исключительно в летне-осенний период, без вентиляции можно обойтись. Летом в таком доме все открыто, создается достаточный воздухообмен. В таких домах желательно заранее продумать наличие небольшой форточки в ванной и туалете. Если стены в этих помещения не выходят на улицу, придется заняться сбором самой простой вентиляции в каркасном доме своими руками.

Схема устройства вентиляции.

Если на дачу вы планируете приезжать периодически на протяжении всего года, желательно организовать вытяжку с механической тягой в местах, где это действительно необходимо.

Если каркасный дом будет использоваться на постоянной основе, следует организовать принудительную систему вентилирования помещений, которая будет оборудована рекуператором воздуха. Только правильно работающая система вентилирования поможет избежать скачков температуры в помещении и исключит необходимость проветривания комнат в ручном режиме.

Устройство вентиляции

Простая вентиляция в каркасном доме позволяет не только регулировать показатели влажности и поддерживать оптимальную температуру воздуха, но и выводить из помещения различные раздражители для дыхания, которыми могут выступать остатки строительных материалов, пыль, бытовая химия.

Простейшая вентиляция в каркаснике.

При устройстве естественной вентиляции в каркасном доме своими руками обязательно должен создаваться перепад давления, в ином случае воздушные массы просто не будут перемещаться по вертикальному стояку. Правильно организованная вентиляция поможет обновлять воздух в комнате без дополнительных дорогостоящих приборов.

На заметку

Обращайте внимание и на сечение и длину канала. Длина должна быть не менее 6 метров, сечение – не менее 100 на 100 мм. В ином случае вентиляция будет работать слабо из-за недостаточного ускорения воздуха.

Особенности вентиляции

Система вентиляции в каркасном доме имеет несколько особенностей:

• Вентиляционный канал в конструкцию можно встроить во время возведения каркасного дома, что способствует ускорению процесса строительства;
• Вентиляция часто реализуется посредством укладки труб разного диаметра (для создания перепада давления). Оптимальным вариантом является использование труб из пластика. Применение такого материала позволет улучшить эффективность обмена воздуха;
• Нежелательно в каркасных домах использовать элементы вентиляции, выполненные из металла. Дерево плохо контактирует с данным материалом, в итоге конструкция начинает терять свои уникальные теплоизоляционные свойства.

Все стенки каналов вентиляции в обязательном порядке должны иметь ровную и гладкую структуру. Любые неровности могут спровоцировать снижение тяги воздуха. Важно также соблюдать нормы по диаметру каналов, в ином случае это может привести к возникновению непроходимости воздушных масс.



Система вентиляции каркасного дома своими руками на работоспособность проверяется с помощью спичек, свечки или зажигалки. Просто поднесите пламя к вентиляционному каналу, если оно отклонится в сторону вентиляции – она работает правильно.

Для усиления эффективности вентиляции стен каркасного дома можно использовать специальные вентиляторы. Такая система способна будет переносить до 30 кубометров воздуха за час. Чаще всего подобные системы устанавливают в помещения, где воздухообмен необходим в большей степени, например, в ванной.

Если вы решитесь использовать вентилятор, заранее подумайте о расположении электрических проводов. Если в помещении слишком высокая влажность, можно устранить ее, комбинируя естественные и искусственные вентиляционные системы. Комбинированная система является менее затратной.

Естественная вентиляция

Разберемся в вопросах организации естественной вентиляции в каркасном доме. Для такой системы характерен постоянный приток свежего воздуха в дом через естественные источники. При этом вывод отработанного воздуха производится через каналы вентиляции, которые устанавливаются в технических помещениях — туалет, бытовка и ванная каркасного дома.

Короб вентиляции.

Приток воздуха осуществляется из-за разности давления снаружи и внутри дома. При этом не стоит забывать, что современные окна и двери создают герметичные условия, за счет чего естественная вентиляция или очень слабая, или отсутствует вовсе.

Работающая схема вентиляции в каркасном доме должна в обязательном порядке содержать приточный стеновой клапан. При этом оборудовать вентиляционные каналы можно самостоятельно. Для этих целей подойдут обычные пластиковые трубы. Именно приточный клапан будет обеспечивать постоянную циркуляцию воздуха в помещении.

Приточный клапан обязательно снабжается решеткой с уличной части. Это позволяет предотвратить проникновение внутрь канала посторонних предметов, которые могут нарушить работу клапана. В конструкции также имеется воздушный фильтр для первичной обработки потоков воздуха и поглотитель шума.

На заметку

Изготовить приточный клапан можно самостоятельно. Для этого в стене высверливается отверстие диаметром от 50 до 130 мм. В образованную нишу вставляется пластиковая труба подходящего диаметра, с внешней стороны она закрывается решеткой, с внутренней устанавливается материал для изоляции уличного шума и воздушный фильтр.

Не забывайте о том, что простая вентиляция в каркасном доме является малоэффективной. Ее работы будет недостаточно для того, чтобы не дать грибку и плесени активно размножаться внутри каркасного дома. Для улучшения тяги приточный клапан может снабжаться вентилятором. Можно добавить к конструкции приборы для учета влажности, тогда работа вентилятора будет активироваться лишь при определенных условиях.

Видео вентиляции в каркасном доме поможет ознакомиться с принципом работы естественной системы вентилирования. В сети также можно найти многочисленные видео-инструкции на тему «Как сделать вентиляцию в каркасном доме».



Принудительная вентиляция

Гораздо более эффективной является принудительная вентиляция в каркасном доме. Обустроить ее самостоятельно своими руками довольно проблематично, поэтому для выполнения работ желательно пригласить квалифицированного технического специалиста, который выполнит расчеты и произведет монтаж.

Принудительная вентиляция в каркасном доме работает за счет приточных и вытяжных вентиляторов, которые обеспечивают приток свежего воздуха в помещение и выводят уже загрязнившийся воздух наружу. Конструкция современных установок дает пользователю возможность самостоятельно регулировать оптимальный объем входящего воздуха.

Еще одно достоинство современных систем – очищение уличного воздуха от пыли и прочих загрязнений, подогрев до оптимальной температуры. Подогрев будет особо актуален в холодное время года.

Организация вентиляции

Принудительная вентиляция может быть организована несколькими способами:

1. Приточная вентиляция в каркасном доме с рекуперацией. Актуальна в широтах с холодным климатом. За счет использования специального прибора, рекуператора, входящий в помещение воздушный поток нагревается, за счет чего помещение получает дополнительное тепло.
2. Вытяжная вентиляция в каркасном доме. Отработанный воздух из помещения выводится принудительным путем, за счет разности давления через приточный клапан в комнату поступает свежий воздух с улицы.
3. Приточная вентиляция. В данном случае воздух принудительно всасывается в помещение с улицы, при этом он вытесняет уже загрязненные воздушные массы, они выводятся из помещения через вентиляционные каналы.
4. Приточно-вытяжной способ вентилирования. В такой системе и нагнетание, и выведение воздуха осуществляется принудительным путем с помощью вентиляторов.

Приточно-вытяжная вентиляция.

В качестве примера приточно-вытяжной системы можно предложить схему, состоящую из следующих элементов:

• Решетка для забора воздуха;
• Воздушный клапан — если система перестает работать, клапан не дает воздуху попадать в помещение;
• Воздушные фильтры — защищают систему и воздух в помещении от попадания различных загрязнений;
• Вентилятор — обеспечивает принудительное нагнетание уличных воздушных масс и вывод уже отработанного воздуха;
• Система труб для распределения и отвода воздуха;
• Элементы управления — регулировка потока входящего воздуха, управление всеми элементами системы, датчики влажности.

Утепление вентиляции в каркасном доме базальтовой ватой проводить необязательно. Пластиковые трубы не промерзают, они защищены от коррозийных процессов. Если вы все же решили использовать в конструкции именно металлические трубы, обязательно проведите утеплительные мероприятия в процессе монтажа всей системы.

Смешанная вентиляция

В каркасных домах, которые и с фасада, и с внутренней части защищены от проникновения потоков воздуха, часто используются смешанные виды вентилирования. Организовать такую систему в разы проще, при этом она требует меньших денежных затрат, чем обычная автоматизированная принудительная вентиляция.

Система вентиляции.

Смешанный тип вентиляции предусматривает сочетание элементов естественной и принудительной вентиляции. Организация такой системы будет актуальная при ограниченном бюджете строительства.

В рамках системы вентиляционные шахты и отверстия с естественным притоком и оттоком воздуха устанавливаются повсеместно, при этом элементы принудительного вентилирования монтируются в проблемных местах дома, когда необходимо обеспечить наибольший приток свежего воздуха. В смешанной системе участки с принудительной вентиляцией имеют минимальную протяженность, в основном они располагаются на кухне, в туалете или ванной комнате.

Монтаж вентиляции

Монтаж вентиляции в каркасном доме начинается на этапе, когда уже готов сам каркас и выполнена внешняя обшивка здания. Все необходимые отверстия для вентилирования предусматриваются еще на стадии разработки проекта.



На первом этапе в отверстие производится установка трубы, монтируется канальный вентилятор. Все стыки обязательно обрабатываются монтажной пеной. Система оставляется в покое до тех пор, пока пена не приобретет необходимую прочность. После застывания пены производится установка элементов управления, монтируются воздушные фильтры, поглотители шума и другое дополнительное оборудование.

Далее по ранее составленной схеме проводится разводка вентиляционных каналов. Обязательно проверяется качество и герметичность системы на стыках, в местах крепления. Проверяйте работоспособность системы до утепления и внутренней обшивки стен, так как в дальнейшем произвести ремонт конструкции будет проблематично

1karkasnydom.ru

Естественная вентиляция в каркасном доме: схема устройства

Разнообразие объёмно-планировочных решений каркасных зданий настолько велико, что нелепо предполагать приоритет одной схемы устройства воздухообмена. Каждая имеет свойства, которые иногда воспринимаются недостатками, или наоборот — сильными сторонами.

Содержание статьи

Экономичное и простое решение

Всем привычна и знакома схема естественного воздухообмена в помещениях, до сих пор доминирующая в жилых зданиях. Привлекательной стороной этого решения является простота и дешевизна её создания, возможность установить компоненты собственными руками, не являясь специалистом в монтаже вентиляционных систем. Она простит ошибки исполнителя, и если конструкция способна действовать, она будет удовлетворительно работать даже при неидеальной компоновке и сборке.

Для этого не требуется значительных затрат на оборудование и дорогостоящие материалы. Функционирование поддерживается естественным путём, благодаря разнице в плотностях лёгкого тёплого воздуха и более тяжёлого — холодного. Отсутствие механизмов для искусственного создания давления и принудительного воздухообмена исключает текущие эксплуатационные расходы, связанные с энергообеспечением системы. В доме с периодическим посещением, безотказная и не требующая затрат естественная вентиляция выглядит безусловным достоинством.

Недостатки

Обратной стороной достоинств становятся свойства, которые обоснованно относят к недостаткам. Естественная система вентиляции каркасного дома может не справляться с повышенными нагрузками, в отличие от принудительной. В этом случае рекомендуется оснащать вытяжные отверстия дефлекторами со встроенными вентиляторами, позволяющими увеличить воздухозабор при необходимости. Такие решения повсеместно практикуются при оборудовании кухонь и санитарных помещений.

Каркасные дома обладают низкой тепловой инерционностью, а их стены защищены пароизоляционной мембраной, предотвращающей миграцию влаги в сторону утеплителя. Это создаёт риск локального запотевания и отсыревания относительно холодных поверхностей при экономичном режиме отопления, ведь система отличается низкой скоростью воздухообмена. Недостатком выглядит невозможность очистки и рекуперации оборачиваемой газовой среды, необходимость притока внешнего воздуха напрямую, что особенно неудобно в холодное время года.

Учёт свойств каркасного дома

Своеобразие конструкции каркасного дома влияет на устройство естественной вентиляции. С точки зрения прокладки коммуникаций, каркас предоставляет самые удобные условия благодаря полостям, в которые укладывают мягкий заполнитель. Трубы легко установить своими руками внутри стен, не требуется создавать отверстий в прочных конструкциях, канал устраивается практически в любом сечении ограждения.

Отделка листовыми изделиями упрощает размещение дефлекторов или решёток. Однако, малая тепловая инертность материалов стен, вызывает риск дискомфорта, так как они не участвуют в теплообмене с проникающим холодным воздухом, из-за чего следует избегать интенсивного поступления . Примером рекомендуемой конструкции является окно со специальным проветривателем, снижающим скорость потока благодаря пропусканию через систему внутренних каналов, в которых внешний воздух повышает свою температуру, смешиваясь с нагретым воздухом помещения.

Хорошим вариантом является применение стеновых регулируемых клапанов, для уменьшения контрастности среды размещаемых над батареей. Некоторые производители вентиляционного и отопительного оборудования предлагают модели со встроенным подогревом, но из-за высокой цены и сложности, такое решение не получило общего признания. Большинство устанавливаемых пластиковых окон имеет специальную позицию, обеспечивающую воздухообмен низкой интенсивности с улицей, позволяя проветривать комнату даже в холодное время года, при соблюдении подходящего теплового режима в помещении, поэтому даже без установки дополнительных устройств можно добиться удовлетворительного результата работы системы.

Монтаж вентиляционных каналов в жилых помещениях обычно не требуется, но для каркасного дома лучше их предусмотреть, так как усиленная изоляция стен барьерными покрытиями ухудшает их возможности по стабилизации влажности, и отведение избытков через вентиляционные каналы улучшат обстановку.

Схема устройства естественной вентиляции

Схема разводки вентиляционных каналов зависит от планировки, этажности и размеров здания. В доме с небольшим числом помещений стояки могут иметь индивидуальный вывод наружу, если это экономически целесообразно. Для уменьшения количества проходов в кровле и вентиляционных оголовков, разные каналы объединяют в один на уровне чердака. Вентилируемое пространство под крышей позволяя рассеивать тепло и водяные пары без ущерба для конструкций, если их параметры незначительно отличаются от окружающей среды. Выводы каналов от помещений с повышенной влажностью и санузлов рекомендуется объединять в группы и выпускать через вентиляционный оголовок кровли.

Не следует ограничиваться только устройством вентиляции нижних уровней каркасного здания или ради экономии обходиться одним стояком на всю высоту. В доме, с двумя или более этажами или мансардой, для каждого помещения прокладывают отдельный стояк. В противном случае нарушится работа системы из-за исчезновения перепада давления между нижним этажом и выпуском, ухудшая функционирование. Длина воздуховодов влияет на скорость воздухообмена в помещении, чем она меньше, тем больший диаметр трубы или сечение короба требуется для поддержания нужной кратности смены газовой среды.

Для вентиляции помещений нижнего уровня используются воздуховоды меньшего диаметра, благодаря своей длине они обеспечат больший перепад давления и повышенную скорость движения потока. В комнатах, находящихся на верхнем уровне сечение магистралей, увеличивают на 10-20 процентов.

Вентилирование чердачного и цокольного помещения

Застаивание влажного воздуха в замкнутом пространстве негативно влияет на сохранность деревянных и металлических конструкций, нарушает работу теплоизоляционных покрытий. Проветривание чердака достигается устройством сквозной продувки через проёмы фронтона или слуховые окна.

Вентилирование цокольного пространства или подвала осуществляется при помощи продухов или пропущенных через конструкцию гильзы с установленными на них дефлекторами. Такое решение приводит к снижению температуры в подполье или подвале, поэтому иногда воздухообмен предпочитают организовывать при помощи специально смонтированных стояков, включаемых в общую схему вентиляции жилого дома.

Материалы для устройства вентиляционной системы

Отводимый из помещений воздух не предъявляет специальных требований к характеристикам каналов, поэтому изготавливать их можно из различных материалов. Жестяные короба отличаются повышенной трудоёмкостью в монтаже и чувствительностью к коррозии и в частной застройке уступают место полимерным изделиям и алюминиевым гофрированым трубам.

Пластмассовые короба, позволяя создавать систему сложной конфигурации, соблюдать необходимое изменение сечений, устройство стыков и примыканий. Относительно высокая стоимость погонажных и соединительных элементов и создало моду на монтаж вентиляционных трубопроводов из полипропиленовых канализационных труб диаметром 150-250 миллиметров.

Широкий выбор фасонных частей, лёгкая герметизация таких воздуховодов облегчает работу с ними, позволяя своими руками смонтировать разветвлённую и сложную систему. Гофрированные рукава из алюминия ухудшают пропускную способность магистрали, снижая скорость потока рифленой поверхностью, поэтому их не рекомендуется использовать для прокладки основных воздуховодов, огранив применение устройством разводок в сложных случаях.

Создание вентиляционной системы в каркасном здании проще, чем в домах с другими конструкциями стен и перекрытий. Используя относительно дешёвые элементы пластмассовых и алюминиевых гофрированных воздуховодов или канализационных сетей её способен собрать своими руками даже малоопытному рабочему. Рекомендуется предварительно проконсультироваться со специалистами, чтобы правильно подобрать сечения каналов, учитывая планировку и объём здания.

postroimdomsami.ru

Вентиляция в каркасном доме своими руками. Рекомендации

Дом каркасного типа способен прослужить долго, если он возведен по всем правилам, строительным нормам. Одно из условий правильной эксплуатации – налаженная система воздухообмена внутри помещений, по всему строению. Вентиляция в каркасном доме своими руками возможна, даже при условии, что она не была предусмотрена при строительстве. Рассмотрим подробнее, для чего нужно проветривание каркасника, как правильно его организовать.



Особенности каркасного дома

Конструктивно представляет собой каркас из бруса, заполненный утеплителем (стекловата, пенополистерол, целлюлозная вата, утеплитель на основе горных пород и т.д.), проложенный ОСП-материалом паро-, гидроизоляционными мембранами с двух сторон. Снаружи отделывается декоративным покрытием (сайдинг, кирпич, блок-хаус). Внутренняя сторона – гипсокартон.

Наслоение во многом ненатуральных материалов, изолированных слоями гидрозащитного покрытия практически полностью препятствует установлению внутри дома приемлемого температурного, влажностного баланса.

Разбалансировка микроклиматических показателей приводит к скоплению конденсата на окнах, внутри стен, перекрытий. Температура повышается, способствуя испарению влаги в еще большем количестве. При отсутствии должной вентиляции избыточная влажность образует плесень, грибок даже на тех поверхностях, которые защищены от гниения. В Интернете много видео, фото о том, как на антисептически обработанных элементах образуется плесень, разрушая постройку за два-три года.

К тому же сами материалы – источник вредных испарений, попадающих внутрь помещения. Антисептические пропитки древесины, утеплителя, вещества стеновых панелей, рассчитанные на отпугивание насекомых, грызунов для человека также не безвредны (карбамидоформальдегидная, меламиноформальдегидная, мочевиноформальдегидная смолы).

Все вышеперечисленное требует установления внутри каркасника продуманной, эффективной системы воздухообмена.



Естественная вентиляция в каркасном доме

Естественная неорганизованная циркуляция воздушных потоков – простейший способ проветривания любого помещения. Выглядит как поступление свежего воздуха сквозь миллиметровые зазоры внутри стен, окон, между проемами и т.д. Отведение несвежего воздуха происходит через вентиляционный канал, потолочное перекрытие.

Такая система подойдет для маленького деревянного, брусчатого строения. С каркасным же все обстоит несколько иначе. Изначально такое здание планируется, возводится как энергоэкономичное, но при этом герметичное. Стены, перекрытия, крыша утеплены и изолированы от проникновения влаги внутрь конструкций.

Известно, что процесс, называемый «стены дышат», это не газообмен, а гигроскопичность – способность материала регулировать влажностный режим внутренней среды. Благодаря такому свойству натуральных материалов, в помещении комфортно.

Материалы перекрытия, стен каркасника лишены такой опции. Они не способны отводить излишнюю влагу из помещения наружу в отличие, например, от дерева. Поэтому их защищают паро-, гидроизолирующими пленками от проникновения конденсата, который в противном случае будет скапливаться внутри, вызывая гниение, заплесневение утеплителя, плит, брусьев.

В таких условиях можно допустить лишь организованную естественную вентиляцию с вентканалами в санузлах, кухне и деревянными оконными рамами, дверьми. Она будет функционировать, но ее эффективности недостаточно для качественного проветривания дома из каркаса. Да и деревянные окна и двери сейчас редкость.



Принудительный воздухообмен

При данных условиях такой способ вентилирования комнат выглядит более приемлемым. Осуществляется при помощи механических средств нагнетания и отведения воздушных потоков.

Способы принудительного вентилирования:

• приточный;
• вытяжной.

Приточный принудительный воздухообмен можно организовать следующим образом:

• Оконные клапаны. Предназначены для установки в каждом помещении. Монтируются вверху открывающейся створки пластикового окна. Способствуют притоку свежего уличного воздуха, не требуют открывать окна в холодное время года, сохраняя внутрикомнатное тепло. Не оснащаются системой прогрева, фильтрации входящего потока.
• Стеновые проветриватели. Небольшой вентиляционный канал, с внешней стороны закрытый решеткой. Со стороны помещения оснащен диффузором для регулирования силы воздушного потока. Внутри устанавливается вентилятор, могут быть фильтры очистки воздуха от пыли, шумоизолирующие материалы. Также монтируются в каждой комнате (около окна, либо между окном и отопительным радиатором для обогрева холодного потока).
• Приточная установка в виде вентилятора, монтируется, например, в потолочном пространстве, на чердаке. Свежий воздух распределяется по сети воздуховодов для каждого помещения отдельно. Более дорогостоящий способ, но без риска поступления неконтролируемого холодного воздушного потока.

Необходимость вентиляции в каркасном доме >>>

Принудительный приток способствует увеличению давления внутри дома и тем самым выталкивает теплый отработанный через вентканалы наружу.

Вытяжной способ выглядит как механическое отведение влажного теплого воздуха с помощью вентиляторов, установленных внутри вентиляционных проемов, воздуховодов. Механизмы выводят несвежий воздух из комнат, создавая область разреженного давления и втягивая свежий через возможные притоки.

Для каркасного строения эти способы более эффективны, чем естественный. Тем не менее их комбинация даст более качественный результат.



Приточно-вытяжная вентиляция

Представляет собой более сложную систему подачи, очистки, отведения воздушных потоков. Как правило это установка, оснащенная вентиляторами, которые работают на нагнетание/отведение воздуха. К установке подключена сеть воздуховодов. Их входы расположены в каждой комнате.

Каждое помещение оснащено отдельным вентпроемом для подачи воздуха и для его отведения. Сами воздуховоды внутри каркасника легко монтировать внутри стен между утеплителем. Не потребуется сооружения отдельных конструкций для того, чтобы проложить вентканалы. Вентиляторы в установке изолируются шумопоглощающими материалами, чтобы не создавать шумовую нагрузку пространства.

Энергоэффективной считается приточно-вытяжная установка с рекуперацией тепла. Рекуператор – блок, в котором проходящие потоки холодного свежего и теплого отработанного взаимодействуют, не смешиваясь. Холодный прогревается за счет тепла отработанного, экономя при этом энергоресурсы на отопление. Запахи несвежего воздуха не передаются прохладному потоку, он остается свежим.

Установка оснащена блоком автоматического управления. Это очень упрощает использование системы, не требуя постоянного контроля.

В качестве энергоэффективного способа прогрева свежего воздуха может служить грунтовой теплообменник. Он устроен так, что нагнетаемый входящий поток прогревается теплом земли. Воздуховод прокладывается на глубине, где грунт всегда имеет положительную температуру. Приточный поток, проходя по длинному (не менее 15 м) каналу успевает прогреться, прежде чем попасть внутрь помещений.

Как правильно организовать вентиляцию деревянного пола в доме  >>>

Также эффективный способ экономии энергоресурсов, способный прогреть воздух до +8⁰ С. Подобные схемы вентиляции в каркасном доме своими руками вполне возможно осуществить. Но это потребует временных затрат, определенных знаний, умений.



Вентиляция фундамента

Устройство вентиляции в каркасном доме неполноценно, малоэффективно без системы проветривания фундамента, перекрытия первого этажа, пола. Ее можно организовать самостоятельно на этапе закладки фундамента, и даже внутри готового цоколя, если вентилирование не было предусмотрено изначально.

Налаженный воздухообмен позволит сохранить каркас дома, предотвратив его гниение. Избыток влаги будет выводиться через отдушины внутри цоколя, не скапливаясь на деревянных конструкциях. Постоянное воздействие влаги способно разрушить даже защищенную антисептиком древесину за несколько лет. Рассмотрим особенности цокольной вентиляции в каркасном доме своими руками.

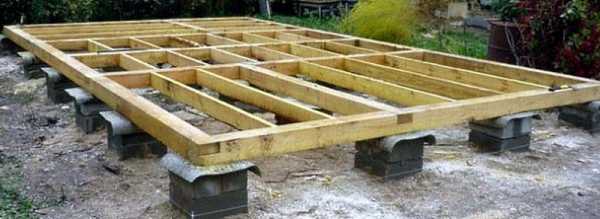

Часто каркасники возводятся на свайных, столбчатых фундаментах, способных выдерживать только легкие брусчатые, деревянные дома. Промежутки между сваями, столбами закладывают кирпичом. На этом этапе достаточно в цоколе оставить проемы, не закладывая их кирпичом. Они будут служить вентиляционными отверстиями, проветривать подпольное помещение.

В случае, когда промежутки между столбами делают монолитными, также возможно оставить вентотверстия. Для этого в опалубке устанавливаются пластиковые или асбестоцементные трубы диаметром 15-20 см, высота – 30 см от поверхности грунта. Трубы заполняются песком, землей, плотно закрываются. После застывания бетона вынимаются заглушки, получившиеся вентиляционные отверстия очищаются от наполнителя. Входы обязательно закрываются вентиляционными решетками для защиты от грызунов.

Если в подпольном пространстве есть промежуточные цокольные основания, в них также делаются вентотверстия напротив наружных проемов.

В домах, в которых не была предусмотрена вентиляция подпольного пространства также можно самостоятельно сделать вентпроемы. Понадобится специальный перфоратор со специальными насадками для высверливания отверстий. Шаг между ними – 2-3 м.



Отсутствие вентиляции. Последствия

• За 3-4 года из-за избыточного количества влаги внутри стен каркас дома может сгнить.
• Появляется плесень, грибок, разрушающие утеплитель, брусья каркаса.
• Перекрытия также подвержены воздействию избыточного конденсата.
• Внутри комнат плохо работает циркуляция воздушного потока, воздух не сменяется на свежий, что влияет на самочувствие жильцов.
• Плесень появляется в местах наибольшего скопления влаги: ванная, санузел, оконный проем и т.д.
• Непроветриваемый фундамент со временем начинает ветшать, разрушаться.

Если каркасный дом возводится самостоятельно, сделать в нем вентиляцию своими руками также под силу. Вентиляционные каналы удобно устраивать внутри стен между утеплителем. Монтировать можно как простые оконные, стеновые проветриватели, так и более сложные вентиляционные установки. Главное соблюдать правила монтажа, санитарные нормы кратности воздухообмена. Про цоколь также забывать нельзя. Свайный фундамент всегда возводится с надземной частью, которую необходимо проветривать для сохранения его целостности, прочности.



foundmaster.ru

Вентиляция в каркасном доме — схемы

Чтобы выполнить монтаж вентиляции в каркасном доме необходимо знать ее возможные варианты и устройство каждого типа вентиляционной системы. После выбора схемы осуществляется ее установка, имеющая свои особенности.

Комфортные условия и здоровая атмосфера в каркасном доме создается с помощью разных инженерных систем, одной из них является вентиляция. Полноценный монтаж такой коммуникации относится к затратным процессам. Тем более, если владелец здания уже вложил в его строительство приличные средства. В связи с этим практически каждый человек еще на начальной стадии проектирования сооружения интересуется, нужна ли вентиляция в каркасном доме? Грамотно спланированная и тщательно просчитанная система поможет избежать многих неприятностей.

Пример схемы вентиляции в каркасном доме часть 1

Открыть схему вентиляции в большом разрешении (в новом окне)

Схема вентиляции в каркасном доме часть 2

Открыть схему вентиляции в большом разрешении (в новом окне)

Каркасный дом является энергоэффективным строением. При этом он обладает высокой герметичностью. Она особенно возрастает, если в здание установлены современные оконные и дверные конструкции. Именно поэтому в сооружении образуется душная атмосфера. Также не стоит забывать, что человеку свойственно дышать, готовить пищу и осуществлять водные процедуры. Во время таких процессов всегда выделяется влага. Ее необходимо удалить из помещения, чтобы обеспечить долговечность деревянных конструкций дома, так как на них может возникнуть плесень и грибок. Эти разрушительные факторы в итоге приведут к повреждениям стен, перекрытий и других элементов здания.

Классическая вентиляционная схема

Отток и приток воздуха в помещения может осуществляться принудительно с помощью механических устройств или естественным организованным и неорганизованным образом за счет законов физики. Независимо от способа воздухообмена, свежий воздух следует всегда подавать в жилые комнаты. При этом удаление воздушных масс должно осуществляться из так называемых грязных зон строения: кухонного пространства, санузлов и различных технических помещений. Между комнатами с притоком и оттоком осуществляется переток воздуха. Именно такая схема вентиляции называется классической.

Чтобы переток воздушных масс в здании выполнялся естественным образом, предусматривают зазоры между полом и межкомнатными дверями. Если они отсутствуют, то устройство вентиляции в каркасном доме своими руками должно сопровождаться монтажом переточных решеток в дверных полотнах. Также можно в стенах установить отдельные каналы.

Создавать для каждого помещения вытяжную систему нецелесообразно, так как в итоге схема вентиляции жилого каркасного строения только усложняется.

Неорганизованная естественная вентиляция

Дерево — это материал, обладающий способностью «дышать». Под этим процессом понимается влагоперенос. Его можно сравнить со свойствами кожи человека, которая в сухом климате отдает влагу, а во влажном, наоборот, впитывает ее. При этом инфильтрация через древесину происходит в мизерных количествах. Газообмена в таком объеме недостаточно, чтобы человек себя комфортно чувствовал в помещениях дома. Поэтому он осуществляется при естественной неорганизованной вентиляции через щели в дверях и оконных конструкциях. При этом роль вытяжного канала в здании может выполнить печная или каминная труба.

Естественная вентиляция

В случае с каркасным домом такой способ вентиляции организовать практически невозможно, если во время возведения сооружения использовались новейшие строительные материалы и технологии. Но даже при наличии щелей в конструкции здания он все равно не подходит для организации комфортных условий, так как человек не сможет сделать приток и отток воздуха больше или меньше. Поэтому вентиляция в каркасном доме, устройство которой основано на свойствах «дышащих» материалов, не может быть установлена.

Организованный естественный воздухообмен

При создании вентиляции такого типа выполняется монтаж вытяжных вентиляционных каналов. Они же являются шахтами, которые каждый человек может наблюдать в многоквартирных жилых домах. Приток при организованном естественном воздухообмене осуществляется через оконные проемы, когда они открыты для проветривания, а воздух в вентиляционной шахте движется за счет разницы давления, возникающего на уровне первого и последнего этажа. Также его перемещению способствует ветровое давление и разные температуры снаружи и внутри здания. Во время монтажа такого типа вентиляции большое значение имеют погодные условия и размеры вытяжной шахты.

Грамотное устройство вентиляции в каркасном доме своими руками, которая основана на естественном организованном воздухообмене, достаточно трудно выполнить. Поэтому лучшим выходом из этой ситуации будет монтаж простой принудительной вентиляционной системы. Если все-таки было принято решение создать в здание естественную схему движения воздушных масс, то в качестве вытяжной шахты рекомендуется использовать каминную или печную трубу.

Вытяжная вентиляция механического типа

Принудительная вытяжка является недорогим видом вентиляционной системы. Во время ее монтажа выполняется обязательная установка вентилятора. Он может быть канальным, устанавливаемый совместно с воздуховодом небольшого размера непосредственно в стене санузла или кухонного помещения. Также используются крышные вентиляторы. В этом случае выполняется монтаж разводки вытяжных каналов от кровли до необходимых помещений. При этом нужно знать, что для вытяжки из санузлов и кухонных помещений используются отдельные воздушные каналы.

Во время создания вытяжной принудительной вентиляции удаляемый воздух компенсируется воздушными массами, приток которых осуществляется через приоткрытые окна для проветривания или при помощи специальных клапанов, которые устанавливаются в оконных конструкциях или стенах.

Оконный тип устройств монтируется в верхний профиль или непосредственно в створке окна еще на стадии изготовления конструкции. Это сокращает время создания вентиляционной системы. Тогда как для монтажа собственными руками стенового приточного клапана придется сначала подготовить отверстие.

Вентилятор VENTS iFan — схема

При использовании таких устройств для организации воздухообмена нужно помнить, что они будут работать только в том случае, если в каркасном доме присутствует вытяжка. Конечно, лучшим вариантом будет использование крышного вентилятора, но такое удовольствие стоит приличных денег. Чтобы их сэкономить, можно использовать для всех вытяжных вентиляционных труб обычный канальный агрегат, но при этом необходимо будет в каждом воздуховоде из санузла, кухонного и технического помещения установить по обратному клапану, чтобы не было перетока воздуха. Также для ванной комнаты нередко устанавливается отдельный бытовой вентилятор, монтируемый в стене.

Приточная система механического типа

Вентиляция в каркасном доме своими руками, схемы которой предусматривают установку вентиляторов для притока воздуха, имеет противоположный принцип работы, чем принудительная вытяжка. Она создает в помещениях каркасного дома избыточное давление. Благодаря этому воздушные массы самостоятельно ищут пути выхода из здания. Поэтому в сооружении выполняют установку отдельных вытяжных воздуховодов или для этого можно использовать те же окна.

Установка коробов вентиляции

Преимуществом такого воздухообмена в помещениях каркасного дома является возможность подогрева и очистки воздушных уличных масс за счет установки электро- или водонагревателей и фильтров. Также при организации приточной вентиляции механического типа отсутствуют сквозняки.

Приточно-вытяжная механическая вентиляция

Схема воздухообмена каркасного дома, в которой вентиляторы соединены с воздуховодами, предназначенными как для подачи, так и для удаления воздуха из помещений, называется одновременно приточной и вытяжной системой. Она является оптимальным вариантом вентиляции и широко используется в частных жилых строениях.

Вентиляционные агрегаты могут устанавливаться отдельно на приточной и вытяжной магистрали или располагаться в едином блоке. В последнем варианте выполняется монтаж приточно-вытяжной установки (ПВУ).

Она имеет компактные размеры и оснащена дополнительным вентиляционным оборудованием, к числу которого относится:

1. фильтр;
2. клапан или заслонка;
3. воздухонагреватель.

ПВУ имеет звукоизоляционный корпус. Это способствует созданию комфортных условий в жилом доме. Обычно такие установки располагаются в чердачных перекрытиях, а отвод и забор воздуха осуществляется с разных сторон здания. Нужно помнить, что вентиляция в каркасном доме своими руками, схемы которой предполагают установку отдельных вентиляторов для вытяжного и приточного канала, может иметь самую разную разводку воздуховодов. Так, удаление воздуха осуществляется не только из «грязных» помещений, но и из жилых комнат здания. В этом случае вентиляционная сеть имеет более сложную конфигурацию, и она требует выполнения тщательной настройки после монтажа.

Вентиляция с рекуперацией

Удаляемый воздух из помещений каркасного дома обладает более высокой температурой, чем воздушные массы, поступающие с улицы. В рекуператоре эти среды движутся по раздельным каналам, которые соприкасаются между собой стенками. При этом воздух с улицы еще дополнительно подогревается в устройстве, но на увеличении его температуры требуется меньше энергии, так как частичный его нагрев происходит за счет тепла удаляемой воздушной массы.

Рекуператор схема на фото

Рекуператоры бывают:

1. Роторного типа, возвращающие до 90% тепла. Они имеют более высокую стоимость.
2. Пластинчатого типа, которые позволяют экономить до 50% тепловой энергии.

При выборе рекуператора необходимо учитывать его вид, скорость движения воздушных масс, температуру наружного и внутреннего воздуха. Лучше всего для подбора оборудования обратиться к специалистам. Также нужно знать, что свежие и отработанные воздушные потоки в устройствах не смешиваются между собой.

В конструкции ПВУ с рекуператором помимо воздухонагревателя и вентиляторов еще присутствует байпас. Он позволяет в нужный момент отключить функцию рекуперации установки. Также ПВУ всегда оснащается автоматикой. Она позволяет управлять и контролировать работу вентиляционной системы.

Трубы для вентиляции

Традиционными воздуховодами являются изделия, которые изготовлены из оцинкованной стали. Ее толщина должна быть не меньше 0,55 мм. Из такого материала изготавливаются не только прямые вентиляционные трубы, но и фасонные элементы. Чтобы на стенках металлических воздуховодов не появлялся конденсат, их утепляют при помощи специального теплоизолятора. Обычно его толщина равна не меньше 5 мм.

Также разводка системы вентиляции может выполняться с помощью пластиковых вентиляционных каналов. В этом случае исключается возможность возникновения мостиков холода в деревянном строении. Пластиковые изделия продаются в строительных магазинах. Они могут иметь круглую или прямоугольную форму и разное сечение. Из них можно собрать вентиляционные каналы любой конфигурации. На пластиковых воздуховодах никогда не образуется коррозия.

Подбор сечения воздуховодов всегда выполняется на стадии проектирования системы вентиляции. При этом нужно помнить, что вертикальные каналы не могут иметь меньший размер, чем 120×120 мм, а горизонтальные трубы — 100×100 мм. Для определения их размера всегда необходимо знать количество перемещаемого воздуха и его допустимую скорость.

Воздушные каналы в каркасном доме устанавливаются в перекрытиях и стенах строения, так как выполнить такой монтаж позволяет конструкция здания. Поэтому необходимо еще на начальной стадии возведения сооружения осуществить установку воздуховодов, которые потом будут скрыты за отделочными материалами. В качестве конечных элементов систем вентиляции используются воздухораспределительные устройства. Они соединяются непосредственно с вентиляционными каналами и могут представлять собой диффузоры или регулируемые решетки.

Способы соединения воздушных каналов в каркасном доме

Если во время монтажа вентиляции используются круглые воздуховоды, то для соединения их отдельных частей может применяться бандаж. Для этого на торцах воздушных каналов должна быть выполнена отбортовка. Чтобы улучшить герметизацию каждого стыка используют дополнительно различные мастики.

Для удешевления процесса монтажа каналов круглого сечения их соединяют при помощи ниппелей. Они представляют собой трубы меньшего диаметра, которые вставляются внутрь воздуховодов. Также можно использовать для соединения муфты, только они одеваются сверху вентиляционных каналов. Фиксируется каждое такое соединение с помощью саморезов по металлу.

Помимо этого, еще применяется раструбный способ соединения. В этом случае один воздуховод заходит в другой вентиляционный канал. Для реализации такого способа соединения необходимо, чтобы трубы имели форму конусов. Во время использования раструбного метода нужно обязательно выполнять дополнительную герметизацию каждого стыка.

Если в доме осуществляется монтаж прямоугольных воздушных каналов, то для их соединения рекомендуется использовать шины. Это специальные профили из оцинкованной стали. Они закрепляется на всех торцах воздуховодов. При этом шины между собой соединяются угловыми вставками с отверстиями для болтов. Улучшается герметизация каждого такого стыка с помощью специального резинового уплотнителя, имеющего одну клейкую сторону. Он закрепляется непосредственно на шине.

Особенности монтажа вентиляции

Установка вентиляционного оборудования и воздушных каналов осуществляется только после выполнения всех необходимых расчетов и разработки рабочих схем системы. Во время выполнения вычислений и при подборе вентиляционных устройств всегда должна использоваться нормативная документация.

Монтаж вентиляционного оборудования может быть выполнен на утепленном чердаке или в специально подготовленных нишах. Они могут располагаться как в перекрытиях, так и в стенах каркасного дома. Воздушные короба крепятся к несущим конструкциям здания жестким способом, чтобы исключить возможность их вибрации. Для этого могут использоваться шпильки, траверсы, перфорированная лента, специальные вентиляционные кронштейны в виде хомутов или полосы оцинкованной стали.

Монтаж приточных или вытяжных диффузоров и решеток осуществляется в местах, удаленных от постоянного пребывания людей. Обычно их располагают в противоположных углах комнаты. Это позволяет воздушным массам перемещаться по всему объему помещения.

framehouse.club
