принцип работы, устройство и обслуживание

Правильная работа системы вентиляции – важная составляющая комфортного проживания в квартире. Вентиляция в многоквартирном доме позволяет организовать правильную циркуляцию воздуха: удаление загрязненного и приток с улицы свежего воздуха в достаточных объемах. Для этого важно не только хорошо понимать как должны функционировать системы вентиляции в доме, но и обеспечить ее надлежащее обслуживание.

Содержание статьи

Назначение вентиляции

Недостаточная вентиляция оказывает непосредственное влияние на здоровье и самочувствие жильцов, проживающих в квартире. Недостаток свежего воздуха провоцирует головную боль, подавленность, сонливость, быструю утомляемость.

В каждой многоэтажке согласно строительным нормам существует централизованная система вентиляции, представляющая собой совокупность вентиляционных шахт и каналов, выводящих отработанные воздушные массы из комнат на чердак или на улицу. Воздуховоды располагаются в перекрытиях, а их установка производится на стадии строительства.

Различают три подхода к организации вентиляции в многоэтажных постройках:

Естественная система притока и вытяжки воздуха. Используется в большинстве типовых многоэтажек. Явное преимущество такого решения – работа без подключения к электропитанию.

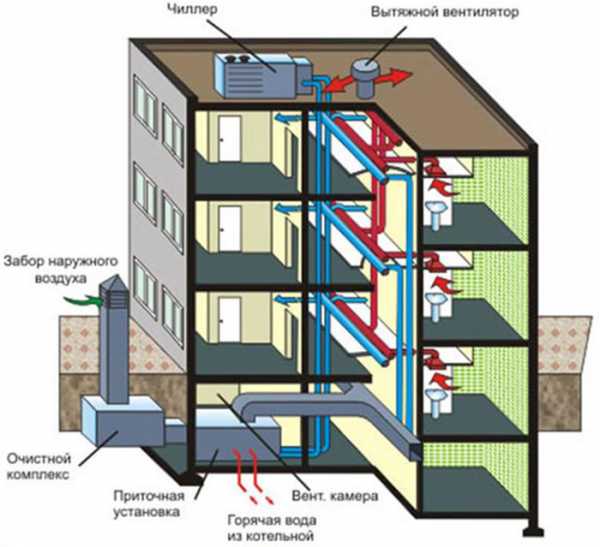

Принудительная вентиляция с использованием специальных установок. Применяется там, где мощности естественного воздухообмена оказывается недостаточно.
Комбинированные вентиляционные системы используют сочетание механической и естественной вентиляционных систем.

Также возможно добавление домовую вентсистему дополнительных узлов.

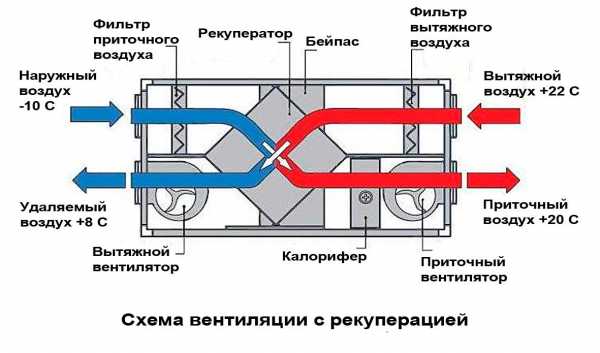

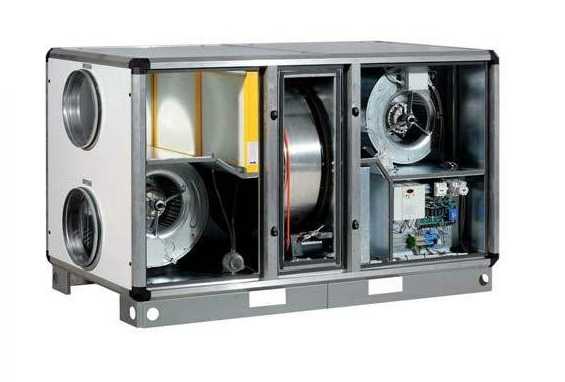

Например, установка рекуператора (устройство, способное аккумулировать тепло от вытягиваемого воздуха и отдавать его приточному) позволяет сэкономить немало средств на отоплении.

Или другой элемент – дефлектор, который устанавливается на крыше, над выходным отверстием шахты. Выполняет две функции: защиту вентиляционной шахты от попадания атмосферных осадков и усиление тяги посредством энергии ветра.

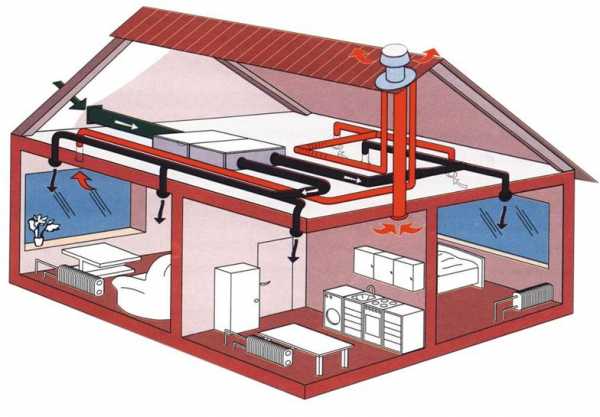

Принцип работы и варианты устройства вентиляции

Приток уличного воздуха в помещения проходит через неплотно прилегающие оконные притворы или предусмотренные для этого в стеклопакетах из металлопластика каналы и клапаны.

Вытяжка производится через вертикальные шахты (как правило, проходят в санузлах и в кухонных помещениях), идущие от квартиры на крышу или чердачное помещение. Благодаря разности температур в помещении и на улице, в шахте возникает тяга, обеспечивающая движение воздуха.

Обратите внимание! В холодное время года тяга выше, чем летом. В жаркую безветренную погоду, напротив, осуществление естественной вентиляции фактически не происходит.

Поток свежего воздуха продвигается по комнатам, постепенно смешиваясь с отработанными воздушными массами, после чего через вытяжные каналы и удаляются из помещения.

Если поток воздуха перекрывается, нормальная циркуляция воздуха в квартире становится невозможной.

К нарушению этого процесса ведут такие действия:

Установка глухих оконных рам.
Монтаж дверных проемов без зазора между полом и дверным полотном.
Постоянно закрытые межкомнатные двери.
Установка периодически включающихся вентиляторов на входах в вентиляционные шахты.

Разумеется, это ни в коем случае не должно явиться поводом для отказа от межкомнатных дверей или удобных пластиковых окон. Для нормального воздухообмена достаточно установить в дверные полотна переточные решетки, в окна врезать специальные клапаны, а при установке вентиляторов следить, чтобы они не блокировали полностью вытяжной канал.

О неправильной работе вентсистемы свидетельствуют образование конденсата на стенах, запотевшие окна, образование плесени.

Для многоквартирных домов допускается несколько вариантов устройства вентиляции:

От каждого помещения в каждой квартире на крышу идет отдельная шахта. Способ удобен тем, что в квартиру ни при каких условиях не проникнут запахи от соседей. Тяга здесь также сильнее и стабильнее. Застройщики используют такой способ нечасто, поскольку его реализация требует большого количества труб и дополнительных трудозатрат. Кроме того, в многоэтажных постройках для такой системы вентиляции потребуется слишком много места.
Вытяжные каналы из отдельных помещений подходят к общему сборному каналу на чердаке, откуда выводится на улицу. При недостаточном диаметре вентканала, отработанные воздушные массы способны проникать в помещения, расположенные на верхних этажах. Из-за этого верхние этажи часто подсоединяют к шахте напрямую, минуя коробтсборника.
Вентиляционные каналы выводятся непосредственно на чердак, который выполняет роль своеобразной промежуточной вентиляционной камеры. Оттуда через сборный канал отработанный воздух уходит на улицу. Не очень удобный способ, поскольку на чердаке будут скапливаться не только всевозможные запахи, но и обилие влажного воздуха. Это приведет к образованию конденсата, появлению плесени и ускоренному разрушению строительных материалов. Для уменьшения конденсата каналы должны иметь хорошую теплоизоляцию.

Древообразная структура системы вентиляции. К общему вертикальному стволу подходят мелкие каналы от отдельных помещений. Способ экономный, а посему и самый распространенный. Главная проблема такого решения – при нарушении тяги запахи из одной квартиры будут проникать в соседние.

Обратите внимание! Независимо от способа организации вентиляции наиболее уязвимы к нарушениям в ее работе квартиры на верхних этажах. Здесь минимальное расстояние до выхода вытяжного канала и, следовательно, самая малая тяга. Возможные способы решения – использование принудительной вентиляции или отдельных вентиляционных каналов большей высоты.

Обслуживание

В процессе эксплуатации любая вентиляционная система неизбежно засоряется. В нее может попадать пыль с улицы, частицы жира из кухни, строительный мусор и т.п. Вентиляционная решетка в квартире может также засориться.

Проверить уровень тяги в шахте вентканала легко. Достаточно приблизить язык пламени зажженной спички или зажигалки к решетке. Когда с тягой все в порядке, огонь начнет дрожать и заметно устремляться в сторону шахты. Если этого не происходит, необходимо снять решетку и повторить тест еще раз. Если снова пламя остается неподвижным – шахта нуждается в прочистке.

Это важно! С огнем следует обращаться осторожно – открытое пламя способно оплавить пластиковую решетку и даже воспламенить скопления пыли в сильно засоренной шахте. Альтернативный способ определения засоренности – прикладывание к вентиляционному отверстию тонкого листа бумаги или салфетки. Правильно работающая вентиляция должна без проблем удерживать лист на месте.

Иногда пламя и вовсе отклоняется в другую сторону, сигнализируя о наличии обратной тяги – неприятного явления, способствующего проникновению в квартиру не самого полезного для здоровья воздуха и не самых приятных запахов из вентиляционной шахты. Избежать этого поможет установка решеток с обратным клапаном, пропускающих воздушные потоки только в одном направлении.

Полную и эффективную очистку вентиляционных шахт в многоэтажных домах выполняют только профессиональные организации, имеющие специальное оборудование: пневматические ерши с утяжелителями, специальные гири, видеооборудование, иные приспособления. Подобную процедуру рекомендуется проводить не реже одного раза в 3-5 лет.

Помимо механической очистки производится дезинфекция.

Прочистить вентиляционную шахту собственными силами практически невозможно. Все что получится сделать из квартиры – прочистить канал вверх и вниз на расстояние вытянутой руки.

Естественная поквартирная приточно-вытяжная вентиляция

Главное правило естественной вентсистемы – без постоянного притока свежего воздуха не будет работать и вытяжка. Более того, важно, чтобы приток воздуха шел в достаточном объеме. Так, через узенькую щель в окне в комнату не сможет попасть достаточно воздуха для эффективного проветривания. Чтобы шел нормальный процесс воздухообмена, окно необходимо держать приоткрытым, либо использовать дополнительные элементы конструкции:

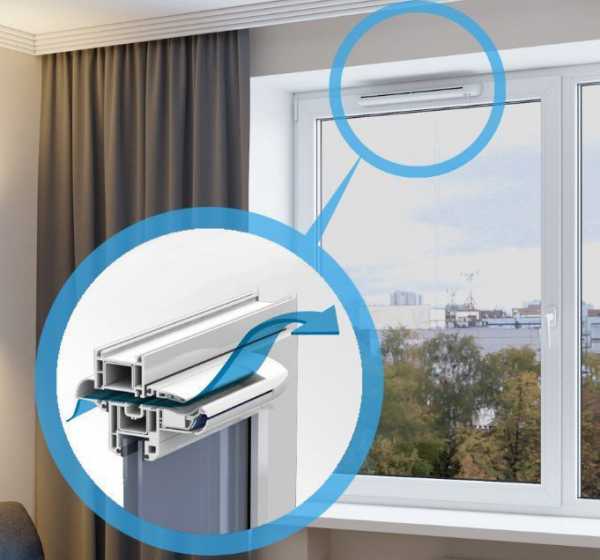

Проветриватель. Встраивается в стеклопакет и обеспечивает достаточный приток воздуха даже с закрытыми рамами.

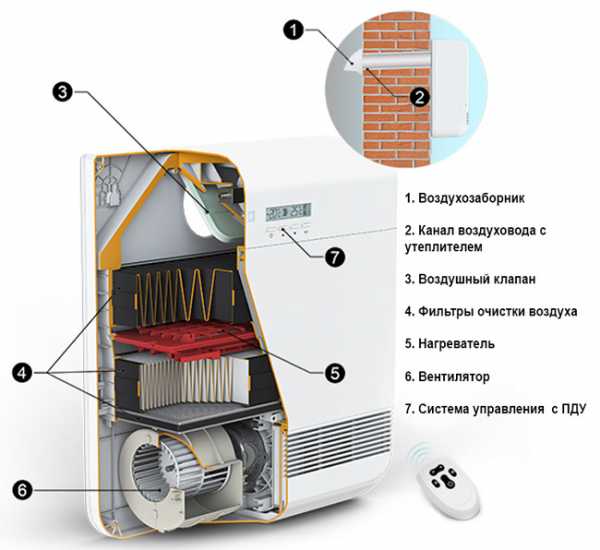

Бризер. Более эффективное устройство. Имеет ряд дополнительных функций: очистку от аллергенов, пыли и иных вредных примесей, подогрев воздуха до нужной температуры.
Бризер

Обратите внимание! Важно помнить, что для создания достаточной тяги расстояние от вентиляционного отверстия до выхода шахты должно составлять не меньше 2 м.

Вентиляция подвала и цокольного этажа

Вентиляция нужна не только в квартирах, но и в подвальных помещениях, где часто располагаются всевозможные коммунальные приборы, складские помещения, спортзалы и т.п. Цокольный этаж по сути представляет собой фундамент дома, поэтому влажность воздуха здесь во многом зависит от типа грунта.

Вентиляция подвала многоэтажки чаще организуется посредством специальных отверстий в стенах – продухов. Они располагаются чуть выше уровня земли, а их количество и диаметр непосредственно зависят от площади подвального помещения.

topventilyaciya.ru

Как создается схема вентиляции в многоэтажном доме

Многоквартирный дом (МКД) – сложное инженерное сооружение, предназначенное для проживания большого количества людей. Отсутствие в черте города свободного места для строительства, совершенствование технологий и материалов стимулируют увеличение этажности. Стандартные пятиэтажные панельные и девятиэтажные кирпичные дома больше не актуальны. На смену приходят высотные строения 15-20 этажей, поэтому появляются новые технологи устройства вентиляции, отопления и других инженерных сетей. Схема вентиляции в многоэтажном доме меняется, но задача остаётся та же, а именно — качественное проветривание квартир. Создание полноценного проекта, способного пройти государственную экспертизу — нетривиальная задача. Выполнить все условия строительных норм и правил под силу только профессиональным проектировщикам.

Важность вентиляции многоквартирного дома

Тепловой баланс многоэтажки

Вентиляционная система выполняет несколько функций:

Обеспечивает поступление свежего воздуха через окна, двери и вентиляционные решётки.
Удаляет отработанные воздушные массы через вентиляционные решётки и вытяжки.
Поддерживает кратность воздухообмена.
Регулирует относительную влажность.

Без качественного воздухообмена жить в квартире станет невозможно. Тепловые выделения от людей, пыль, неприятные запахи и влага – все эти факторы ухудшают микроклимат внутри помещения. Поэтому так важно спроектировать и смонтировать полноценную, правильно функционирующую вентсистему.

Вентиляция обеспечивает тепловой баланс. Это особенно актуально для панельных домов старой постройки, где ограждающие конструкции изготавливались из материалов с высокой теплопроводностью. Современные кирпичные и панельные строения состоят из качественных конструкций, обеспечивающий низкий коэффициент теплопроводности и совершенно другой баланс температур. Плюс стационарные кондиционеры, берущие на себя часть функций естественно вентиляции.

Нормативные требования

Большая часть нормативных параметров и данных для расчёта изложена в СНиП 31-01-2003 «Здания жилые многоквартирные», СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». А также СНиП 2.09.04-87*, СНиП 2.08.02-89*.

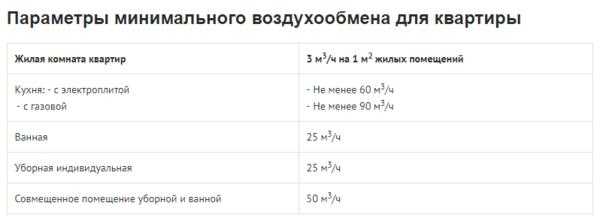

Для расчёта используется несколько параметров:

Температура воздуха внутри помещений: для жилых комнат +20-22⁰С; кухни с электрической и газовой плитой 16-18⁰С; ванной +25⁰С; уборной +18⁰С; совмещенного санузла +25⁰С; коридора (вестибюля) +16⁰С; кладовой +12⁰С; машинного отделения лифтовой +5⁰С
Кратность воздухообмена: варьируется от 25 до 90 м³/ч на одного человека.
Расход наружного воздуха определяется исходя из площади помещения: для жилых комнат он равен 3 м³/ч на один квадратный метр площади.

Это все обобщенные параметры, и каждый регион может варьировать значения, исходя из особенностей климатических условий.

У проектировщиков есть определённый запас свободы:

Согласно СНиП в одной из спален квартиры из нескольких комнат расчётная температура воздуха закладывается +22⁰С.
В квартирах, адаптируемых для проживания инвалидов, бреется максимальное значение температуры.
Вентиляция угловых квартир рассчитывается по нормативным параметрам плюс 2⁰С, но не выше +22⁰С.

На сегодняшний день пластиковые оконные конструкции и герметичные стальные входные двери полностью обнуляют эффект микропроветривания через зазоры, поэтому проектировщикам сложно добиться нормативных параметров по микроклимату. В элитных домах идут по пути монтажа принудительной приточной вентиляции, а в бюджетных МКД всё сложнее: надо увеличивать интенсивность работы, а значит размеры вентканалов. Но это не всегда возможно с точки зрения конструкции здания.

Нормы внутриквартирного устройства

Строительные нормы предъявляют несколько требований к конструктивному устройству вентсистемы:

Наличие хотя бы одного окна с выходом на улицу. Необходимо для правильной работы естественного проветривания.
Окна или приточные решетки первого этажа должны быть на высоте не менее 1000 мм от опоясывающего снежного покрова, а в летний период — 2000 мм от отмостки.
Площадь сечения воздуховодов для кухни 150 см², совмещённого санузла и раздельных туалета с ванной по 100 см.
Направление движении воздуха строго от жилых помещений к служебным, далее через общий воздуховод на крышу.
Внутри вентиляционных каналов запрещается протягивать электрическую проводку.
Вентиляционные трассы не должны пересекаться между собой и с кабель-каналами.

Естественная вентиляция МКД

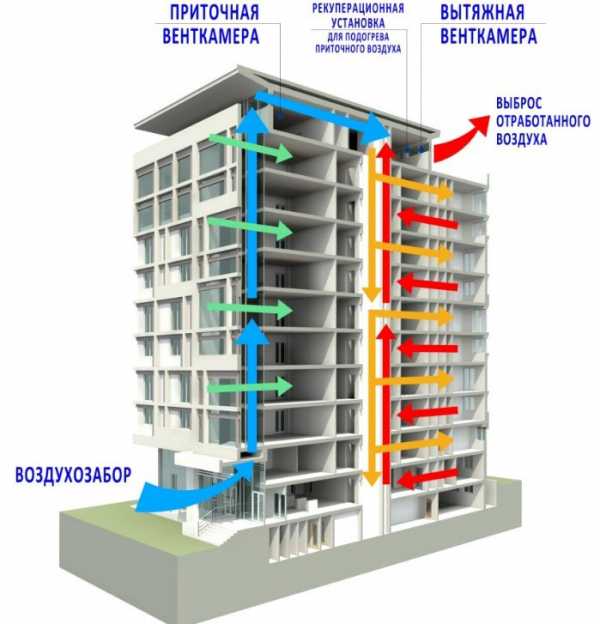

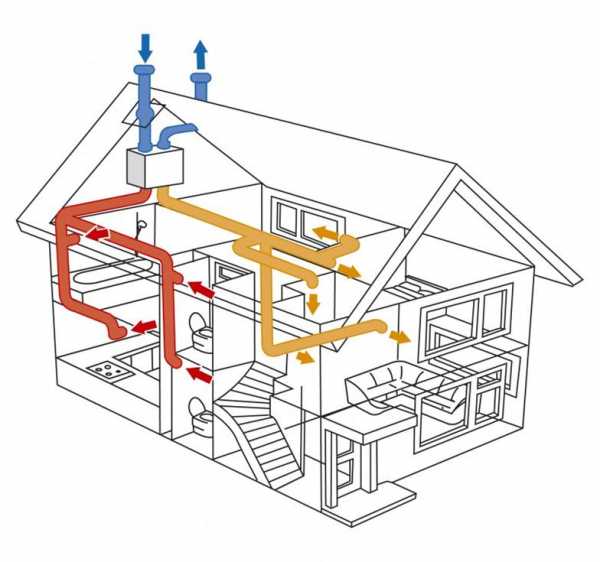

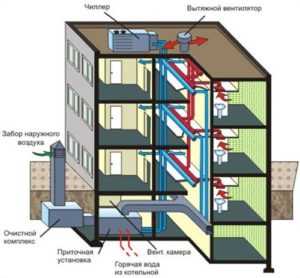

Пример приточно-вытяжной системы

Жилые дома массовой застройки (типовые) традиционно оборудуются естественной приточно-вытяжной вентиляцией. Принцип работы основан на разности давления и температуры внутреннего/наружного воздуха. Для приточки используются окна, вытяжка осуществляется через вентшахты, расположенные в стенах здания.

В советское время использовалась громоздкая, не всегда оправданная схема вентилирования: от каждой решётки отходил свой канал до чердака, а там они объединялись в один большой, выходивший в вытяжную шахту.

В современном строительстве метод индивидуальных каналов используется для МКД до 4 этажей.

Современные МКД выше четырех этажей оборудуются вентиляцией по схеме «ствол-спутник». Это оптимальное решение, удовлетворяющее требования нормативной документации.

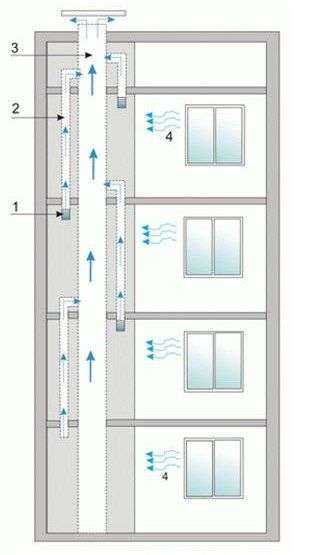

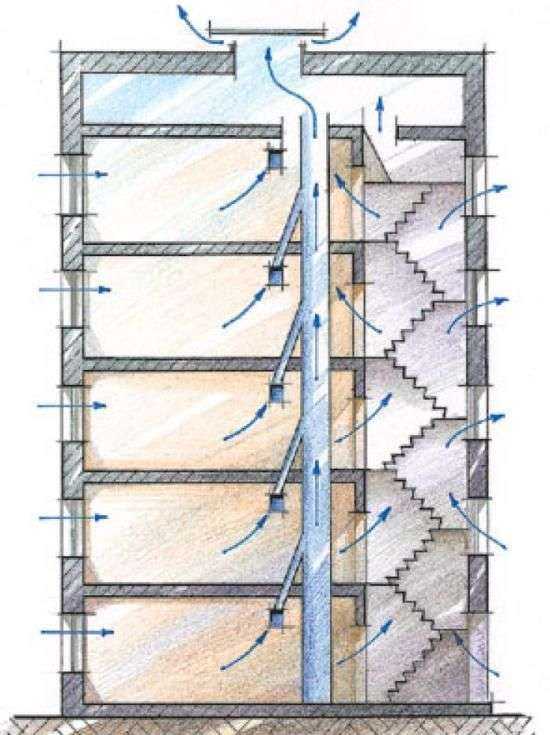

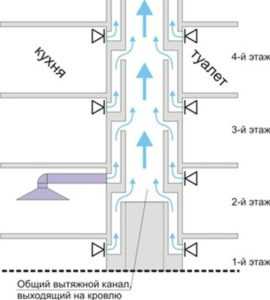

Схема «ствол-спутник»

Схема вентиляции с каналами-спутниками

Вентиляция по данной схеме состоит из вертикального сборного канала (ствол) и его боковых ответвлений (спутники). Такая система обеспечивает вытяжку из кухонь, туалетов и ванн. Через вытяжное отверстие воздух поступает в боковой канал, на уровне межэтажного перекрытия он попадет в магистральный сборный канал. Данная схема отличается повышенной аэродинамической устойчивостью и проходит по всем требованиям противопожарной безопасности.

Существуют два вариант исполнения: первый предусматривает отдельное боковое ответвление для каждой заборной точки; второй позволяет запитать кухню и санузел через одно боковое ответвление (но только, когда оно находится не мене, чем на 2000 мм выше обслуживаемых комнат). Это требование продиктовано аэродинамическими свойствами.

Один или два последних этажа могут быть подключены по отдельной схеме. Это вызвано невозможностью подключения боковых ответвлений к основному стволу из-за конструктивных особенностей здания.

На чердак воздух поступает из нескольких сборных вертикальных каналов. Так что чердачное помещение – горизонтальный отрезок общедомовой вентсистемы. Через вентиляционные шахты, одну или несколько для каждой секции, он удаляется в атмосферу. Чтобы уменьшить теплопотери, чердак должен быть утепленным.

Воздуховоды выполняются в двух вариантах. Для типовых многоквартирных домов используется поэтажный вентблок, он бывает кирпичный или железобетонный (панельные дома 86 и 800 серии). Элитное жилье, а также многие современные МКД оборудуются стальными вытяжными воздуховодами.

Основное положительной свойство схемы вентилирования «ствол-спутник»» – отсутствие энергетических затрат. Движение воздушных масс происходит за счёт физических и аэродинамических законов.

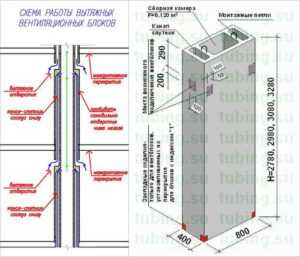

Строение вентблока

Пример строения вентблока

Вентиляционный блок состоит из центрального канала с одним или несколькими ответвлениями и переходного клапана. Практически все схемы вентилирования многоквартирных домов предусматривают подключение боковых ответвлений на каждом этаже. Но так было не всегда, раньше узлы соединения ставились через 2-5 этажей.

Между собой блоки соединяются цементно-песчаным раствором, это быстрый, но ненадёжный способ герметизации: может шов сместиться или раствор заполнить внутренне пространство, тогда интенсивность работы вентиляции уменьшится. Для предотвращения нежелательных последствий швы герметизируются силиконовым клеем.

Пример вентиляции 9 этажного дома

В стандартном жилом доме советской эпохи 9 этажей. Приточно-вытяжная вентиляция с естественным побуждением, приток осуществляется через окна и двери, а вытяжка работает по схеме «ствол-спутник». В большей части проектов чередование боковых отводов происходит через два этажа, но иногда встречается и поэтажная схема. Из квартир последних двух уровней воздух вытягивается по отдельным каналам, а не в общую шахту.

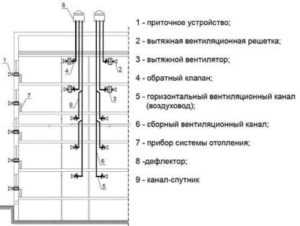

Схема вентиляции стандартного жилого дома

Расчёт мощности вентсистемы ведётся по партерам без ветра, принимая среднюю температуру снаружи, равную +5⁰С.

Недостатки в работе естественной вентиляции

Вентблок схожей конструкции применяются в 10-этажном и 25-этажном домах. Это приводит к просадке воздушных масс: они не успевают набрать достаточную скорость для выброса отработки из ответвлений квартир последнего уровня. Если нет ветра или он дует на противоположный фасад, то жильцы последних этажей могут ощущать запах из нижележащих квартир.

В сильную жару, даже если все окна открыты, интенсивность проветривания при классической схеме естественного вентилирования значительно падает, поэтому для создания комфортных условий микроклимата рекомендуется устанавливать кондиционеры.

Вентиляция подвала

Вытяжное вентилирование подвальных помещений осуществляется по одинаковой с основным зданием схеме. Если нет окон, то подача свежего воздуха осуществляется через отдушины и отверстия в цокольной части здания. Снаружи они закрываются решетками.

Отдушины

В последнее время наблюдается тенденция, когда жильцы многоквартирного дома заделывают отдушины. Это строго запрещается и является нарушением условий эксплуатации.

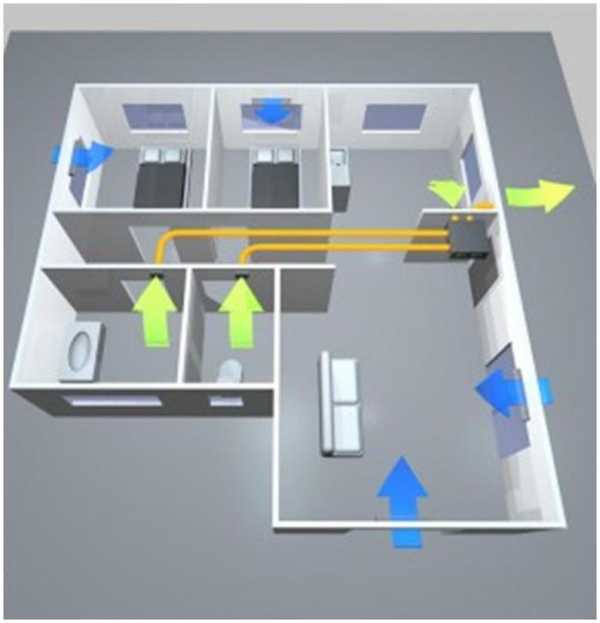

Вентиляция квартир

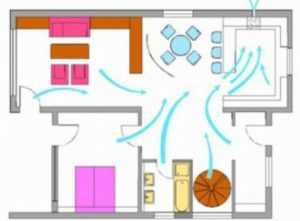

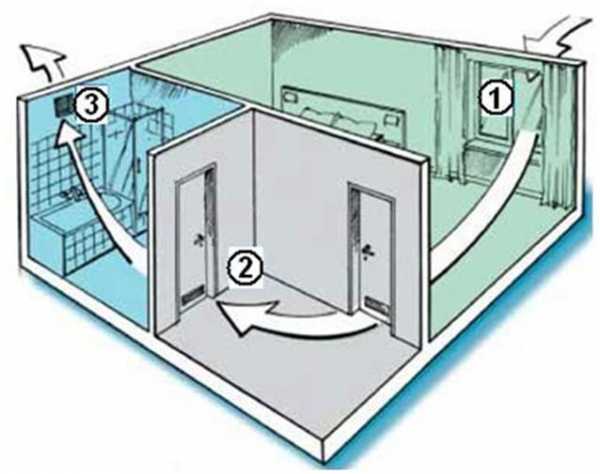

Схема движения воздуха в квартире

Схема движение воздушных масс при естественном способе проветривания выглядит так: более холодный воздух через открытые окна или зазоры между рамой и стеной, а также дверным полотном и косяком попадает внутрь. За счёт тяги он движется к вентиляционным решёткам. Так как он более холодный, то вытесняет теплый отработанный вверх, где тот уходит через вентиляционные отверстия ванной комнаты, кухни и санузла.

Это идеальная схема, где не учитываются современные герметичные пластиковые окна и металлические двери. В деревянных окнах инфильтрации происходит через открытые форточки, что носит кратковременный характер и негативно сказывается на общем микроклимате. Поэтому для улучшения вентиляции квартир используется несколько дополнительных устройств:

Кухонные вытяжки. Это локальные системы механического отсоса, устанавливающиеся над электрическими или газовыми плитами. Они вытягивают воздух в вентиляционную шахту. Существует вариант вывода отработанного воздуха через окно на улицу.
Вытяжные вентиляторы. Монтируются в вентиляционные отверстия на кухне, санузле или форточку. Дополнительно стимулируют удаление отработанного воздуха.

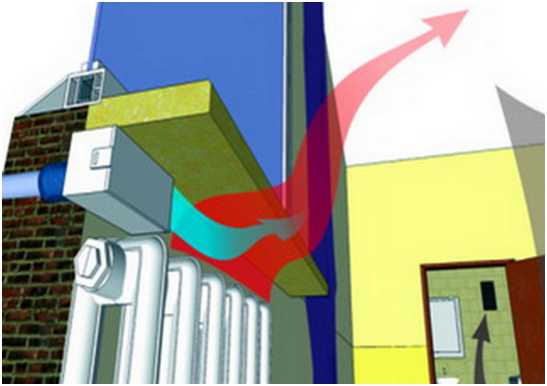

Приточные клапаны. Специальные механизмы, вмонтированные в ограждающие конструкции. Позволяют регулировать объём подаваемого приточного воздуха. Эффективная система естественного вентилирования.

Приточный клапан

Аэроматы. Устанавливаются на пластиковые окна. Благодаря высокому аэродинамическому сопротивлению не пропускают шум. Относятся к дополнительным устройствам естественной вентиляции квартир.

В многоквартирных жилых домах, построенных по индивидуальному проекту, а также некоторых серийных, естественная приточно-вытяжная вентсистема дополняется механической. Для этого на крыше МКД устанавливаются автономные блоки вентиляторов, которые могут работать на приточку и вытяжку. Это энергозатратная, сложная в исполнении схема и для типового строительства применяется редко.

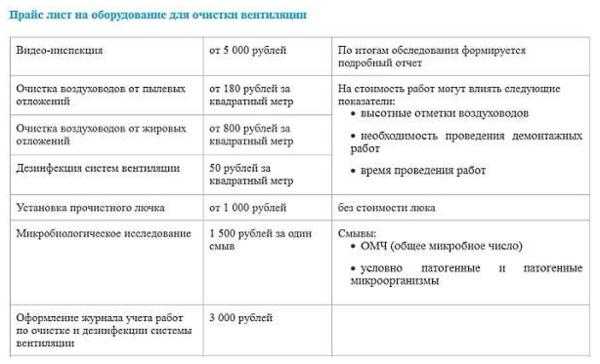

Очистка вентиляционных каналов многоквартирных домов

Вентиляционные шахты, решётки и боковые отводы засоряются, поэтому объём забираемого воздуха падает, и их надо периодически чистить.

Есть два способа очистки:

Профессиональная чистка. Вызывается специалист, который удаляет засоры и растворные наплывы из сборного канала и боковых ответвлений.
Самостоятельная чистка. Состоит из промывки вентиляционной решётки и удаления загрязнения бокового ответвления. Добраться до сборного канал без специального оборудования не получится.

Вентиляционная система МКД представляет собой сложную сеть из основных и боковых вентканалов и дополнительных устройств. Рассчитать проектную мощность под силу только профессиональным проектировщикам.

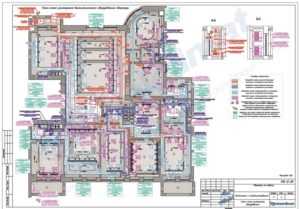

Пример проекта

Компания «Мега.ру» предоставляет услуги в сфере вентиляционного проектирования. Наши специалисты помогут решетить проблемы любой сложности, расскажут, как устроена система вентилирования любого объекта. Мы работаем в Москве и области, также предлагаем свои услуги в соседних регионах. Практикуем удалённое сотрудничество. По всем интересующим вопросам обращайтесь к нашим специалистам. Способы связи вы найдете на странице «Контакты».

m-e-g-a.ru

как устроена, схема, как работает

Схема вентиляции в многоэтажном доме закладывается в момент строительства. Ее проектирование состоит из множества этапов. Вентиляция многоквартирных домов – обязательное требование санитарных норм.

Обязательным требованием санитарных норм является обустройство системы вентиляции в многоквартирных домах

Воздух в жилых комнатах должен циркулировать непрерывно – это залог здорового микроклимата и комфорта и безопасности всех жителей многоквартирного дома.

Важность вентиляции в многоэтажном доме

Многоэтажный дом – место круглогодичного проживания большого количества людей, семей с детьми и домашними животными. Говорить о том, какая поддерживается тепловая атмосфера в них не стоит. Строят здания из герметичных материалов, их утепляют, устанавливают пластиковые окна. Перечисленные факторы мешают естественному воздухообмену.

В каждой квартире многоэтажного дома ежедневно моют посуду, принимают горячий душ, делают влажную уборку, расчесывают волосы. Часто живут домашние животные: кошки, собаки, грызуны или попугаи. Чтобы избавиться от испарений влаги, неприятных запахов, пыли вытяжная вентиляция многоэтажных жилых зданий просто необходима.

Воздухообмен способствует формированию нормального микроклимата, защищает потолок и стены от плесени, а металлические изделия от ржавления.

Вентиляционная шахта в высотном здании предусматривается инженерами во время проектировки. Наибольшее внимание уделяется воздухообмену в жилых помещениях с повышенным испарением.

Правильно работающая вентиляция — необходимость в многоквартирном доме!

Требования к общедомовой вентиляции

Система вентиляции в многоквартирном доме призвана обеспечивать отток загрязненных воздушных масс и постоянный приток новых. Часто жители высоких этажей ощущают на себе недостаточную тягу, в помещении кухни скапливаются запахи, а в углах комнат пыль. Эти признаки указывают на неполадки в функционировании вентиляции.

К вентиляционной системе в высотных домах выдвигаются такие требования:

Воздухообмен в кухне должен осуществляться со скоростью 60 куб. м воздуха за час, в ванной 25 куб. м за час.
Скорость воздухообмена в других жилых комнатах должна быть кратна 0,2 от общего объема помещения.
Циркуляция воздуха должна быть непрерывной.
Вентиляция не должна приводить к снижению температуры воздуха в квартире.

Каждое из требований учитывается во время составления схемы вентиляции при проекте постройки здания. Дома сейчас и десятилетия назад строили быстро, поэтому в работе вентиляции есть недостатки. Со временем они усугубляются и мешают осуществлению циркуляции воздуха. Исправлять неполадки приходится хозяевам квартир. Переоборудовать вентиляцию в многоэтажном здании нельзя.

Переоборудовать систему вентиляции в многоэтажном доме запрещено

Принцип работы вентиляции многоквартирного дома

Вентиляция осуществляется естественным или механическим путем. Эти виды вентиляции можно организовать в многоэтажных жилых домах и отдельных квартирах.

Как устроена вентиляция в многоквартирном доме? Ее проектируют по двум стандартным схемам. Знание обустройства системы воздуховода поможет разобраться и исправить проблемы в ее функционировании.

Первая схема представляет собой несколько герметичных коробов. Они объединены в одну шахту, которая заканчивается над крышей здания. Воздух с каждого этажа выходит в горизонтальный короб, оттуда через общую шахту во внешнюю среду. Во второй схеме вентиляционные каналы ведутся к чердаку. Чердак выступает промежуточной камерой, наружу ведет одна шахта. Многие новые постройки имеют такой план воздуховода.

Недостатки в работе вентиляции

Недостатком схемы с горизонтальным коробом является наличие обратной тяги. Она появляется, если крышку в горизонтальном коробе установили слишком низко. От обратной тяги страдают жители верхнего этажа. Устранить недостаток можно двумя способами:

Увеличение диаметра короба в 2,5 раза, установка внутри «рассечек».
Обустройство вентиляционных каналов верхних этажей отдельно от общей системы, заводить их в шахту выше короба.

Все работы должны осуществляться профессионалами. Отдельные каналы верхних этажей требуют утепления.

У второй схемы проекта вентиляции есть недостатки:

слабая тяга на верхнем этаже;
не работает вентиляция при открытых дверях на чердаке.

Устранить недостаток работы воздуховода в подъезде многоквартирного дома можно, удлинив выходы каналов. На них надевают трубы длиной 1-1,5 метра. Места соединений обязательно обрабатывают герметизирующим материалом.

Приточно-вытяжная вентиляция в квартирах

Естественная система притока и удаления воздуха важна для каждой отдельной квартиры в многоэтажном доме.

Движение воздуха в квартире реализуется с помощью нескольких простых приемов:

Вытяжные каналы общей системы естественной вентиляции имеют выходы в ваннах, туалетах и кухнях.
Чистый воздух поступает в комнаты через открытые окна и форточки.
Чтобы воздух мог двигаться свободно из комнаты в комнату, под межкомнатными дверями оставляют промежутки (1–2 см).

Такой план вентиляции жилой квартиры очень простой, но не всегда эффективный. Система воздухообмена со временем засоряется и перестает полноценно исполнять свои функции. Самостоятельно чистить каналы жильцам запрещено, это делают бригады специалистов.

В старых постройках естественная вентиляция осуществляется через щели в оконных рамах и под плинтусами.

Принудительная вентиляция в квартире

Движущей силой в работе естественной вентиляции является разница температур и давлений. Механический воздухообмен осуществляют специальные приборы. Есть несколько методов механической вентиляции жилого помещения:

кухонные вытяжки;
вентиляторы;
приточные клапаны.

Вентиляторы соединяют с общим вытяжным каналом. Приточные клапаны устанавливают в стены или у окон. Вытяжка в зависимости от типа может подключаться к вентиляции или работать как фильтр.

Если естественная вентиляция в многоквартирном доме по каким-либо причинам не выполняет своих функций, нужно установить в кухне вытяжку, а в ванной и туалете – вентиляторы. Приточные клапаны можно поставить в любой комнате.

Кухонные вытяжки

Кухонная вытяжка над плитой помогает очистить воздух от гари, неприятных запахов и испарений. Это важный элемент механической вентиляции и модный аксессуар. Работают вытяжки от аккумуляторов или электросети. Вытяжки делят по принципу работы:

Активного типа. Вытягивает грязный воздух и выводит его непосредственно на улицу или в общий вентиляционный канал.
Пассивного типа. Устанавливаются над плитой без подключения к вентиляции, осуществляют фильтрацию воздуха.

Если вытяжка подключается к общедомовой системе воздуховода, решетку на кухне перекрывать запрещено. Лучше выбирать агрегаты средней мощности, они не нарушают функционирования канала вентиляции дома. Если требования к очистке высокие, можно поставить мощную вытяжку, но вывести ее на улицу.

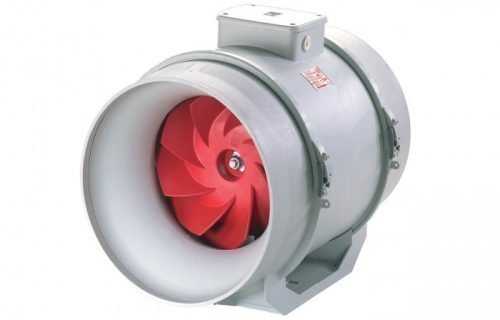

Вытяжные вентиляторы

Количество и мощность вытяжных вентиляторов для квартиры подбирается в зависимости от ее метража. Форма и размер оборудования зависят от вытяжных отверстий. Вентиляторы работают от электричества, поэтому важно, чтобы в комнате был постоянный доступ к электросети.

Вытяжной вентилятор работает от электричества, поэтому важен постоянный доступ к электросети

Вентиляторы монтируют вместо вытяжных решеток. Движение лопастей затягивает воздух из комнаты в вентиляционный канал.

Работу вентилятора можно запускать самостоятельно, включая его в сеть. Сегодня есть автоматические устройства, которые начинают работать, если в комнате повышается влажность, это контролируется специальными датчиками.

Приточные клапаны

Недостаток свежего воздуха в утепленных домах с герметичными пластиковыми окнами ощущается очень сильно. Это вредит здоровью его обитателей. Решить проблему помогут приточные клапаны.

Каналы притока воздуха бывают двух типов:

Стенные. Имею чаще всего трубчатую форму, монтируются в стену, соединяют воздушное пространство квартиры с улицей.
Оконные. Монтируются в щель пластикового окна.

Предпочтительнее устанавливать стенные клапаны. Это можно сделать своими руками. Они эффективнее подают воздух. Оконные клапаны могут установить только специально обученные люди. Их производительность невысокая, поставить фильтры для очистки воздуха нельзя.

Вентиляция подвала жилого дома

Вентиляция многоквартирного дома начинается с подвала. Оттуда идут воздуховоды, к которым присоединены все квартиры подъезда.

Подвалы многоэтажных домов – помещения с повышенной влажностью. Она может стать причиной разрушения дома, ржавления коммуникаций. Поэтому очень важно организовать механическую вентиляцию в подвале жилого дома.

Можно использовать вытяжные вентиляторы высокой мощности. Устройство вентиляции в подвале многоквартирного дома лучше доверить профессионалам.

Очистка естественной вентиляции в многоэтажке

Жильцам многоэтажке запрещено самостоятельно чистить общедомовую вентиляцию. Это небезопасное занятие выполняют только специально обученные организации. На первом этапе бригада проводит диагностику работы системы воздухообмена. Видеокамера фиксирует места засоров канала. Грязь и убирают специальной пневматической щеткой. Также проводят дезинфекцию шахты.

Как работает система вентиляции в квартире, можно проверить самостоятельно. Для этого к решетке нужно поднести горящую свечку. Если пламя будет клониться в сторону вентиляции, воздуховод работает, а неполадки можно устранить чисткой.

Своими руками можно провести демонтаж вентиляционных решеток в квартире. Прилегающий участок шахты очищают от мусора и копоти с помощью пылесоса. Решетки нужно мыть во время влажных уборок.

Вентиляция в многоэтажном доме играет ключевую роль в обеспечении безопасности и комфорта жильцов. Каждая квартира должна иметь полноценный доступ к воздуховодам. Если в работе вентиляции возникли неполадки, устранить их можно с помощью специалистов. Дополнительную вентиляцию в жилых домах можно оборудовать самостоятельно.

vozduhstroy.ru

Нормы воздухообмена для вентиляции жилых зданий, квартир или коттеджа

Вернуться к полной версии

Cравнение товаров:

очистить

Сравнить

Чтобы получить коммерческое предложение, позвоните нам по телефону +7 (495) 745-01-41 или отправьте быструю заявку

Нормы

Помещения	Режим работы	Норма воздухообмена*	Примечания
Жилая зона	Постоянный	Кратность воздухообмена 0,35 1/ч, но не менее 30 м³/ч·чел. 3м³/м² жилых помещений, если общая площадь квартиры меньше 20 м²/чел.	Для расчета расхода воздуха, м³/ч, по кратности объем помещений следует определять по общей площади квартиры. Квартиры с плотными для воздуха ограждающими конструкциями требуют дополнительного притока воздуха для каминов (по расчету) и механических вытяжек
Кухня	Постоянный Максимальный¹^,² Минимальный³	60 м³/ч при электрической плите 90 м³/ч при 4-комфорочной газовой плите 180 м³/ч 30 м³/ч при электрической плите 45 м³/ч при 4-комфорочной газовой плите	Приточный воздух поступает из жилых помещений⁴
Ванная комната, туалеты	Постоянный Максимальный¹^, ² Минимальный	25 м³/ч из каждого помещения 50 м³/ч при совмещенном санузле 90 м³/ч из каждого помещения 120 м³/ч при совмещенном санузле 10 м³/ч из каждого помещения 20 м³/ч при совмещенном санузле	Приточный воздух поступает из жилых помещений
Постирочная	Максимальный Минимальный	Кратность воздухообмена 5 1/ч 1 1/ч	Приточный воздух поступает из жилых помещений
Гардеробная, кладовая	Постоянный	Кратность воздухообмена 1 1/ч	Приточный воздух поступает из жилых помещений
Помещение теплогенератора (вне кухни)		Кратность воздухообмена 1 1/ч	Приточный воздух поступает из жилых помещений

Примечание: нормы воздухообмена жилых помещений — концентрация вредных веществ в наружном (атмосферном) воздухе не должна превышать ПДК в воздухе населенных мест.

* Тогда, когда помещение не используется, норму воздухообмена следует уменьшать до следующих величин: в жилой зоне – до 0,2 1/ч; в кухне, ванной комнате и туалете, постирочной, гардеробной, кладовой – до 0,5 ч/1.

¹ Кухонное оборудование, ванная комната и туалет используются.

² Для максимальных режимов следует принимать коэффициент одновременности К_одн = 0,4 ÷ 0,5.

³ Кухонное оборудование, ванная комната и туалет не используются.

⁴Если приточный воздух поступает непосредственно в помещения кухни, ванной комнаты или туалета, не следует допускать его перетекания в жилые помещения.

Расчетные параметры воздуха и кратность воздухообмена в помещениях жилых зданий (МГСН 3.01-01)

№ п/п	Помещения	Расчетная температура воздуха в холодный период года, 0С	Кратность воздухообмена или количество удаляемого воздуха из помещения
№ п/п	Помещения	Расчетная температура воздуха в холодный период года, 0С	приток	вытяжка
1	2	3	4	5
1	Общая комната (гостиная), спальня, жилая комната общежития	20 (22) 2)	не менее 30 м³/ч на человека
2	Кухня квартиры и общежития: с электроплитами с газовыми плитами	16 (18) 2) 16 (18) 2)	—	не менее 60 м³/ч при 2-комфорочных плитах; не менее 75 м³/ч при 3-комфорочных плитах; не менее 90 м³/ч при 4-комфорочных плитах.
3	Кухня-ниша	16 (18) 2)	механическая приточно-вытяжная, по расчету
4	Ванная комната	25	—	25 м³/ч
5	Уборная	18	—	25 м³/ч
6	Совмещенный санузел	25	—	50 м³/ч
7	Совмещенный санузел с индивидуальным подогревом	18	—	50 м³/ч
8	Душевая	25	—	5-кратн.
9	Гардеробная комната для чистки и глажения одежды	18	—	1,5-кратн.
10	Вестибюль, общий коридор, передняя, лестничная клетка в квартирном доме	16	—	—
11	Вестибюль, общий коридор, передняя, лестничная клетка в общежитии	16	—	—
12	Постирочная	15	по расчету, но не менее 4-кратн.	7-кратн.
13	Гладильная, сушильная в общежитии	15	по расчету, но не менее 2-кратн.	3-кратн.
14	Кладовые в квартирах (одноквартирных домах), хозяйственные и бельевые в общежитиях	12	—	1,5-крат.
15	Машинное помещение лифтов 3)	5	—	по расчету, но не менее 0,5-кратн.
16	Мусоросборная камера	5	—	1-кратн. (через ствол мусоропровода по расчету)
17	Сауна	16 4)	—	по расчету
18	Тренажерный зал	16	—	по расчету
19	Биллиардная	18	—	0,5-кратн.
20	Библиотека, кабинет	20	—	0,5-кратн.
21	Гараж	5	—	по расчету
22	Бассейн	25	Механическая приточно-вытяжная, по расчету

Примечание

В одной из спален следует предусматривать расчетную температуру воздуха 22 С^0.
Значение в скобках относится к квартирам для престарелых и семей с инвалидами (в составе специализированных жилых домов и групп квартир) в соответствии с заданием на проектирование.
Температура воздуха в машинном помещении лифтов в теплый период года не должна превышать 40 С⁰.
Температура для расчета дежурного отопления.
В помещениях №17-22 расчетные параметры воздуха и кратность воздухообмена указаны для квартир и одноквартирных домов жилища I категории.
В угловых помещениях квартир, одноквартирных домов и общежитий расчетную температуру воздуха следует принимать на 20 С⁰ выше указанной в таблице (но не выше 22 С⁰).

Группа компаний «ЕвроХолод» готова реализовать комплексные решения по устройству внутренних инженерных систем и сетей зданий. Мы предоставляем гарантию на купленную у нас технику и все монтажные работы!

Наши менеджеры бесплатно проконсультируют Вас по любым вопросам:

Ждем Вашего звонка по телефону: +7(495) 745-01-41

Наш email: [email protected]

О компании , Отзывы , Наши объекты , Контакты

Распечатать

Получить коммерческое предложение

Получите коммерческое предложение по вашему объекту, отправив сейчас быструю заявку.

Опишите кратко суть задачи:

www.airfresh.ru

Вентиляция жилого дома: виды, особенности (фото)

От эффективности вентиляции зависит наше самочувствие. Поэтому каждое жилое здание обязательно должно быть оборудовано воздухообменной системой. Вентиляция жилого дома всегда организуется по одной схеме: чистый воздух подается в комнаты, а удаляется через приточные отверстия в кухне, санузле и кладовой. Существует несколько способов организации воздухообмена в жилом доме.

Виды вентиляции

Естественная воздухообменная система

Вентиляционные системы бывают с принудительным и естественным побуждением. В системах естественной вентиляции воздушные потоки приводятся в движение тягой, возникающей под влиянием разности температур, перепадов давления и ветровой нагрузки. В принудительных системах воздухообмен совершается с помощью вентиляторов.

Классификация вентиляции по назначению:

Приточные – подают воздух в помещение;
Вытяжные – удаляют из дома отработанный внутренний воздух;
Приточно-вытяжные – выполняют функции и приточных, и вытяжных систем.

Приточные системы

Приточная вентиляция

Приточная вентиляция предназначена для подачи свежего воздуха в помещение с помощью воздухонагнетательных устройств. Такие системы могут иметь различную комплектацию и стоимость.

Разновидности устройств для подачи воздуха в дом:

Приточный клапан;
Приточный вентилятор;
Приточная установка.

Клапан обеспечивает приток воздуха естественным способом. По месту установки клапана, они бывают оконные и стеновые. Для оконного проветривания их монтируют в верхнюю часть пластикового окна. Для установки стенового клапана в стене просверливается сквозное отверстие, оптимальное место расположения – между оконной рамой и батареей, чтобы входящий воздух в зимнее время немного прогревался.

Вентиляторы для подачи воздуха устанавливаются в наружную стену или оконную раму. Такие простейшие устройства, как клапана и вентиляторы, обладают рядом недостатков, а именно: слабые фильтры, отсутствие подогрева воздуха зимой и охлаждения – летом. Этих минусов лишены наборные и моноблочные установки.

Вытяжные системы

Вытяжная принудительная вентиляция

Вытяжная вентиляция обеспечивает отвод воздуха из помещения, бывает естественной и принудительной. Удаление воздушных масс естественным образом происходит через вертикальную вытяжную трубу, верхний конец которой выведен за пределы крыши. Воздуховоды из разных помещений (кухни, санузла, кладовой) можно подключить к центральной вытяжной трубе, но только, если они расположены рядом друг с другом. Для комнат, находящихся в разных частях дома, нужно монтировать отдельные вытяжные трубы.

Важно! Чтобы система эффективно работала, воздуховоды нельзя располагать параллельно потолку (допустимый угол 35º), так же следует избегать резких поворотов.
Правила установки вытяжной трубы:
От высоты трубы зависит эффективность тяги, верхний конец канала должен выступать выше уровня конька как минимум на 1 м;
Вытяжные трубы следует устанавливать строго вертикально;
Чтобы избежать образования конденсата места примыкания трубы к крыше нужно тщательно герметизировать, используя цементный раствор или герметик.
Если правильно подобрать модель и тип вентилятора с учетом назначения и размеров помещения, вытяжное устройство будет функционировать особенно эффективно. Такие вентиляторы устанавливают на кухне или санузле. Существуют устройства для монтажа в круглые и прямоугольные воздуховоды.
Приточно-вытяжная вентиляция
Естественная приточно-вытяжная система
Приточно-вытяжная вентиляция одновременно выполняет функции приточной и вытяжной установки. В системах особое внимание нужно уделить монтажу вытяжной трубы, так как она обеспечивает тягу, а следовательно, и поступление воздуха в помещение. Как уже говорилось, свежие воздушные потоки поступают в дом через зазоры в строительных конструкциях или приточные клапаны. Воздухообмен в принудительной приточно-вытяжной вентиляции может быть обеспечен несколькими способами: вентиляторами, моноблочной или наборной воздухообменной системой.
Наборные и моноблочные установки
Элементы наборной вентиляции
Наборные и моноблочные установки, по типу действия, делятся на приточные, вытяжные и приточно-вытяжные устройства. Наборная вентиляция состоит из мощного приточного вентилятора, фильтров, увлажнителей воздуха, калорифера, поглотителей шума и воздуховодов, вентиляционных решеток. Размещение наборной вентиляции требует много места, обычно основные узлы устанавливают в отдельном помещении (венткамере) или на чердаке. К тому же, ничем не скрытая разводка воздушных каналов выглядит не эстетично. Поэтому ее скрывают за подвесными конструкциями, что затруднительно сделать в помещении с низкими потолками.
Моноблочные установки отличаются бесшумной работой и небольшими размерами. Не требуют специального места для установки, их можно крепить к стене в коридоре, лоджии. Все элементы (фильтр, вентилятор, калорифер рекуператор) заключены в корпус из шумопоглощающего материала. Моноблоки подходят для установки в небольших коттеджах и квартирах.
Переток воздуха
Правильно организованный воздухообмен
Для любой вентиляции, как естественной, так и принудительной, важно правильно организовать движение воздушных потоков в помещении. Воздух должен беспрепятственно двигаться от притока к вытяжке.
Свободному перемещению воздушных масс часто мешают герметичные межкомнатные двери. Чтобы избежать застоя рекомендуется оставлять двухсантиметровый зазор между полом и дверным полотном или врезать специальную переточную решетку.
Системы с рекуперацией
Вентиляционная система с рекуперацией
Все большую популярность приобретают вентиляционные системы с рекуперацией. Это объясняется тем, в холодное время года тратится огромное количество энергии на обогрев помещения. Рекуператор позволяет экономить от 40 до 70% тепла за счет подогрева входящих потоков удаляющимся, более теплым воздухом.
Важно! В зимнее время рекуперации оказывается недостаточно, чтобы довести температуру воздуха до комфортной (20º). Приходится дополнительно нагревать воздушные потоки встроенными в систему калориферами.
[adrotate group=»3″]
Рекуператор представляет собой теплообменник, через корпус которого проходит поступающий и удаляющийся из дома. Воздушные массы разделяют тонкие металлические пластины, через которые и происходит теплообмен. Летом воздух таким же образом будет частично охлаждаться.
Исходя из вышеизложенного мы видим, что организовать комфортный для того или иного помещения воздухообмен можно несколькими способами, и каждый выбирает для себя тот вид конструкции, который ему не обходим под те или иные нужды или вид строения.
Как лучше устроить вентиляцию в жилом доме
https://youtu.be/11N1kOzkbpE
provozdyx.ru
Вентиляция дома СНиП нормы и требования для устройства

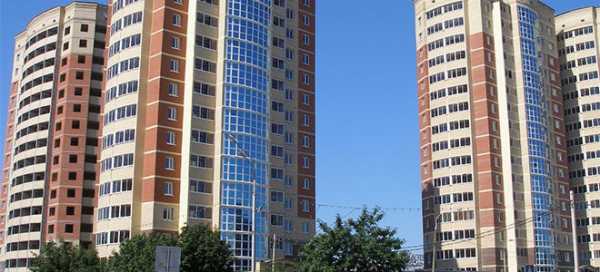

Виды жилых зданий
Рассматривая жилые строения, можно поделить их на типовые и индивидуальные.
Типовые — это образцы-шаблоны, которые демонстрируют готовые решения, где разработаны ключевые моменты. Их применяют при масштабных застройках. В таких заготовках вносят незначительные корректировки по локальным условиям. К примеру, ориентацию на местности или место подключения к сетям.
А особенный дом, с уникальными планировками и фасадами, с личными пожеланиями и задумками называют индивидуальным.
Также производится разделение на многоквартирные и одноквартирные дома.
Многоквартирными называют дома, располагающие за пределами квартирных границ совместными помещениями и инженерией.
Сюда же причисляют интернаты, общежития и гостиничные комплексы.
Нередко в высотках встречаются иные нежилые объекты: паркинги, торговые точки, организации сферы услуг и прочие.

Снабжение воздуха
Для создания воздушного пространства, которое соответствует гигиеническим и технологическим требованиям, устанавливают требуемые кратности воздухообменов. Для ряда помещений она найдется в сводах правил, для остальных – определяется расчетным путём.
В целях экономии и обеспечения бесперебойности работы вентиляция применяется с естественной тягой. Поступление воздуха при этом обеспечивается приточными устройствами инфильтрации воздуха и через неплотности дверей. Направление движения воздушных масс организовывается окон к санузлу, ванной и кухне.
С воздухоснабжением как всего дома, так и квартирного пространства сталкиваются не только работники из организаций по строительству или эксплуатации здания, но и обычные жильцы. Например, со временем пропала тяга в каналах. Или после монтажа пластиковых окон замечен приток из общедомового коридора. Разумеется, квартиросъёмщик ищет решение проблемы. И непременно необходимо учесть, что существует руководящая база нормативов, которая регулирует эту область.
Перед реализацией в действительность комплекс проектных документов на объект обязательно проходит государственную или независимую экспертизу на соблюдение требований Госстроя России. И только после положительного заключения разрабатывается комплекс рабочих чертежей.

Вентиляция снип нормы
Во время строительства за соответствием всем требованиям отвечает технический надзор со стороны заказчика, производственный надзор со стороны исполняющей работы организации и в качестве авторского надзора привлекают специалистов, которые проект разрабатывали.
Для простоты понимания все нормативные документы для систем вентиляции многоэтажного жилого дома можно условно разнести на две группы:
А. Обязательные нормативные документы Госстроя России, Правительства Москвы и администрации субъектов РФ и нормативные документы ГПС МЧС России.
Базовый список.
Своды правил:
СП 60.13330.2012 «Отопление, вентиляция и кондиционирование. Актуализированная редакция»
СНиП 41-01-2003» — является основным для разработки систем воздушной среды здания. Кроме основных общих требований содержит расчетные формула для расчета воздуха и требования к толщине воздуховодов.
СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» — норматив, в котором отражены условия по обеспечению пожарной безопасности.
СП 54.13330.2016 «Здания жилые многоквартирные. Актуализированная редакция СНиП 31-01-2003» — не распространяется на сблокированные жилые дома, которые подчиняются требованиям проектирования индивидуальных (частных) одноквартирных домов.
СП 73.13330.2016 «Внутренние санитарно-технические системы зданий. Актуализированная редакция СНиП 3.05.01-85». Настоящий свод правил применяется к строительным работам. Расписаны необходимые этапы, технология монтажа, включает перечень итоговой документации по итогам работ.
Государственные стандарты:
ГОСТ 30494-2011 «Здания жилые и общественные. Параметры микроклимата в помещениях»
ГОСТ 21.602-2016 «Система проектной документации для строительства. Правила выполнения рабочей документации систем отопления, вентиляции и кондиционирования
Санитарные нормы и правила:
СанПиН 2.1.2.2645-10 «Санитарно-эпидемиологические требования к условиям проживания в жилых зданиях и помещениях»
Б. Необязательные для исполнения – в них можно встретить варианты систем, их особенности и расчет. Эти рекомендации или методические указания созданы сообществами инженеров. Они основаны на обязательных к исполнению документах, но шире раскрывают вопросы создания комфортной воздушной среды. Описывают расчетный метод определения требуемых объёмов воздуха по выделяющимся вредностям. Приводят методы достижения наиболее эффективной и стабильной работы систем.
Р НП«АВОК» 5.2-2012 Технические рекомендации по организации воздухообмена в квартирах жилых зданий.
СТО НП «АВОК» 2.1-2008 «Здания жилые и общественные. Нормы воздухообмена»
Для помещений, которые не принадлежат к основному функционалу объекта, применяют дополнительные нормы, подходящие их назначению.
В вышеприведенных нормах отражены все существенные вопросы, в том числе и безопасность эксплуатации систем вентиляции. И при любом вмешательстве в системы после постройки непременно проверить их соответствие актуальным специализированным нормам.

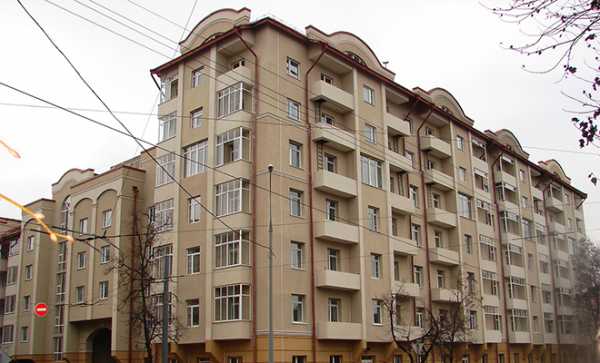

Вентиляция в многоквартирном доме снип
Уже долгое время распространено частное малоэтажное домостроение – коттеджи, таунхаусы… Под объектами такого типа подразумевают жилые одноквартирные дома с количеством этажей выше уровня отметки земли не более трех, отдельнорасположенные или сблокированные.
При создании микроклимата внутри малоэтажного частного здания применим тот же список норм, что и выше, исключая СП 54.13330.2016. Вместо него опираются на свод правил СП 55.13330.2016 «Дома жилые одноквартирные». Свод правил применяется также для жилых одноквартирных домов со встроенными, пристроенными или встроенно-пристроенными нежилыми помещениями, общественного или производственного (ремесленного или сельскохозяйственного) назначения.
Вопросы вентилирования дома непременно возникают уже на стадии планов. Зачастую владелец самостоятельно ищет решения по воздухоснабжению, без привлечения проектировщиков. И хотя следование нормам в этой сфере контролируется меньше, грамотный и ответственный владелец придерживается их.

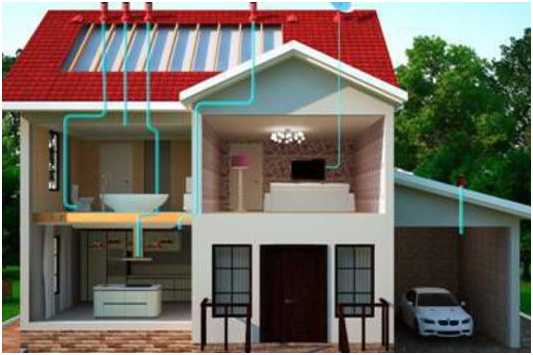

Вентиляция снип частный дом
Преимущественно в собственном доме хозяева предусматривают сложный набор помещений, требующих особого подхода. Поэтому наиболее полезными оказываются рекомендованные справочные документы. Они освещают не только принципы создания микроклимата, но и содержат кратности объемов воздухообменов для большинства помещений.
Вентиляция частного дома может быть простой и сложной. Нередко с применением энергоэффективных решений, таких как теплоутилизаторы. Или комплексное объединение с системами отопления. Особое внимание уделяется соответствие по шуму.
Нужно помнить, что законодательные базы могут претерпевать корректировку. Поэтому перед работой над системами воздухоснабжения любых объектов целесообразно сверить действительность документов в справочно-правовой системе.

vent-vozduh.ru
особенности функционирования и порядок очистки
За состояние вентиляции в многоквартирном доме отвечает управляющая компания. В статье мы расскажем о том, как устроена и работает система воздухообмена МКД, а также уделим особое внимание обязанностям УК в части ее проверки, чистки и ремонта. Вы узнаете, что именно и с какой периодичностью нужно делать для обеспечения нормальной работы коммуникаций и отсутствия претензий со стороны контролеров.
Вентиляция в МКД: устройство, работа и обслуживание
По санитарным требованиям в помещениях многоквартирных домов должен постоянно происходить воздухообмен. Из кухонь, ванных и туалетов удаляется «отработанный» воздух, вместо которого подаются свежие потоки. В МКД старой постройки вентиляция осуществлялась за счет естественной вытяжки. В современных домах устанавливаются принудительные вентиляционные системы с размещающимся в крышах оборудованием.
Скачайте материал из статьи:
Нормальное функционирование вентиляции в многоквартирном доме – забота обслуживающей его организации. Ее специалистам необходимо знать, как работает эта система, а также как она обслуживается.
Для чего в многоквартирном доме вентиляция
Понятие «вентиляция» раскрывается в СНиП 41-01-2003. Под ней понимается обмен потоков воздуха, при котором из помещений удаляется избыточное тепло и влажность, а также неприятные запахи, пыль и вредные вещества. Хорошо работающие вентканалы в многоквартирном доме способствуют очистке воздуха и созданию в помещениях благоприятного микроклимата.
Отсутствие нормально работающего воздухообмена в помещениях, в которых постоянно находятся люди, не только доставляет неудобства, но и несет потенциальный вред здоровью. Застаивающийся воздух в жилье провоцирует развитие аллергических реакций, а также различные заболевания органов дыхания. Если помещение не проветривается, то в нем поддерживается высокая влажность, что пагубно сказывается на мебели и декоративной отделке.
Читайте подборку статей об обслуживании вентиляции в МКД
Простейший критерий оценки того, как работает вентиляция в МКД – отслеживание распространения запахов из кухни. Если при открытой форточке они разносятся по всей квартире, то с воздухообменом существуют серьезные проблемы. Часто неудобства из-за плохо работающей вентиляции испытывают жильцы верхних этажей, потому что в их квартирах не хватает тяги из-за близкого нахождения конца канала.
Два варианта устройства вентиляции
Система вентиляции в многоквартирном доме может быть устроена по-разному – здесь многое зависит от планировки квартир и использованных стройматериалов. Отвод воздуха может осуществляться по двум схемам. Опишем каждую из них.
Схема 1. Подведение вентиляционной шахты к чердаку, где она переходит в расположенный горизонтально короб.
Здесь герметичные воздуховоды объединяются в общий канал, возвышающийся над крышей. Весь воздух подается в горизонтальный короб, по нему он попадает в общий канал и отводится наружу. Движущаяся воздушная масса сталкивается со стенами короба, из-за чего создается область высокого давления и происходит отвод на улицу через ближайшее отверстие.
Схема 2. Вывод всех вентиляционных каналов на чердак.
Вентиляция в многоквартирном доме обустраивается таким образом, что чердак работает как промежуточная камера. Вентиляционная шахта выводится через крышу.
Обратной тяги в вентиляционной системе МКД обычно не происходит. Это обусловлено малой протяженностью каналов (40 сантиметров).
Типовая система вентиляции многоквартирного дома работает следующим образом:
воздух из жилья выводится через вентиляционную решетку и направляется в соседний канал;

каналы-спутники соединяются в общий короб;

воздушные массы через единый воздуховод попадают в сборную магистраль;

защитные короба закрывают все вентиляционные шахты на чердаке МКД;

отработанный воздух попадает в атмосферу по идущему вертикально вытяжному каналу.

Естественная и искусственная вентиляция
Системы воздухообмена в многоквартирных домах подразделяются на:
естественные, когда воздух поступает через отверстия в стенах и окна;

искусственные (механические), когда перемещение воздушных масс происходит принудительно.

Естественная вентиляция хороша дешевизной и простотой обслуживания. Из минусов нужно отметить значительный диаметр вентиляционной шахты и зависимость от погодных условий.
При обустройстве в МКД механической вентиляции используется специальное оборудование – вентиляторы, кондиционеры, пылеуловители и прочие устройства. Принудительное проветривание квартир обходится значительно дороже естественного. Удорожание происходит из-за более высоких затрат на обслуживание и необходимости оплачивать электроэнергию. Главный плюс таких систем в быстром и качественном проветривании независимо от внешних условий.
Современные системы искусственной вентиляции могут не только отводить отработанный воздух и подавать свежий. Они также способны, к примеру, нагревать и очищать воздушные массы. Для естественной вентиляции дополнительные функции недоступны.
Особенности работы естественной вентиляции
В каждом подъезде МКД имеется собственный вентиляционный канал, который идет через все этажи и выходит на чердак или крышу. К нему подводятся каналы-спутники, по которым поступает воздух из кухни, ванной и туалета. Отработанный воздух через общий вентиляционный канал отводится на улицу. Схема работы кажется простой и понятной, но в действительности есть немало факторов, способных нарушить воздухообмен.
Вентиляционные шахты для естественной циркуляции воздуха в жилых домах должны быть обязательно. Требования к вентиляции в многоквартирном доме следующие:
герметичная конструкция;

соответствие пропускной способности заданным по проекту значениям;

соблюдение санитарно-гигиенических норм;

пожарная безопасность системы.

По СНиП квартиры в МКД вентилируются, в том числе, за счет приоткрытых форточек или щелевых отверстий в оконных конструкциях. Если окна постоянно остаются герметично закрытыми, то нормального воздухообмена в помещении не будет. В нормативах установлена скорость, с которой должен происходить обмен воздуха. Приведем эту информацию в виде таблицы.
Тем, кто обслуживает вентиляцию в многоквартирном доме, нужно понимать, по каким причинам может нарушаться естественный воздухообмен. Основных моментов тут четыре:
переоборудование вентиляционных каналов. При ремонтах и перепланировках жильцы могут нарушать целостность вентканалов;

мусор на пути движения воздуха;

неправильное подключение вытяжных шкафов. Бытовые вытяжки с большой мощностью, подключаемые к каналам-спутникам, могут привести к образованию пробок и нарушить работу системы;

сезонные факторы. Разница температуры воздуха в жилище и на улице влияет на то, как будет работать система вентиляции. Зимой циркуляция значительно лучше, в летнюю жару она, наоборот, минимальна.

Работа вентиляции в подвале МКД
В подвале находится важная часть системы вентиляции. Шахта, которая отводит воздух и осуществляет его подачу в квартиры, начинается именно на цокольном этаже. Из подвального помещения тоже необходимо отводить застоявшийся воздух и влажность, и делается это при помощи общей вентиляционной шахты. Она за счет каналов-спутников соединяется с каждой квартирой.
Нормальная вентиляция подвала в многоквартирном доме препятствует появлению грибка и плесени. Дополнительно здесь предусматриваются специальные продухи в стенах, располагающиеся выше уровня земли. Число этих отверстий зависит от площади подвала.
Читайте материал по теме:
Проверка вентиляции многоквартирного дома
Исправная вентиляционная система обеспечивает не только удобство проживания, но и влияет на безопасность людей. Заполняющая каналы сухая и жирная пыль легко воспламеняется и образует удушливый дым. В связи с этим коммуникации, по которым подводится свежий воздух, нужно регулярно проверять и чистить.
По санитарным правилам проверка вентиляции в многоквартирном доме с проведением профилактических работ проводится с периодичностью в три месяца. Как минимум, 4 раза за год УК должна осмотреть коммуникации и при необходимости привести их в нормативное состояние.
Как и когда проводится проверка вентиляционных каналов в жилых домах, определяется в Правилах 410 (ПП РФ № 410 от 14.05.2013). Согласно пункту 12 этого нормативного документа анализировать состояние вентканалов и дымоходов нужно в следующих ситуациях:
когда дом вводится в эксплуатацию для нормальной работы газового или отопительного оборудования;

если вентиляционные каналы ремонтировались или в квартирах проходили перепланировки;

для профилактики. Как уже говорилось выше, это делается каждые три месяца, за неделю до старта отопительного сезона и в течение недели после его завершения;

при обнаружении плохой тяги или ее полного отсутствия;

если в доме есть газовое оборудование, и оно устанавливалось, обслуживалось, ремонтировалось или диагностировалось, а также если осуществлялось аварийно-диспетчерское обслуживание.

Ремонт и очистка вентиляции
Чисткой вентиляционных каналов в многоквартирном доме занимаются специализированные организации, которые комплектуются необходимым оборудованием. При наличии нужного оснащения делать это может и управляющая компания. По санитарным нормам чистку нужно выполнять не менее двух раз в год – во время зимнего и летнего сезона.
Предварительно проводится диагностика, для которой применяются специальные приспособления, например, эндоскопы с видеокамерами. Состояние системы документируется. После этого разрабатывается план необходимых мероприятий по очистке и ремонту.
Большинство операций по восстановлению работоспособности вентиляционных систем удается провести прямо на объекте без демонтажа отдельных элементов. Если каким-то узлам требуется серьезный ремонт, то их снимают и перевозят в мастерскую. Организуют и контролируют эти работы специалисты управляющей компании. Оплачиваются они, естественно, за счет средств, собранных с жильцов.
Стоимость работ определяется несколькими факторами:
есть ли в вентиляционной системе лючки для ее осмотра и инспекции;

насколько загрязнены каналы;

есть ли трудности с доступом к коммуникациям;

какие именно загрязнения присутствуют в каналах.

Для общего ориентира приведем примерный прайс на услуги по обслуживанию и чистке вентиляционных каналов в многоквартирном доме.
www.gkh.ru
