Вытяжная труба для вентиляции в частном доме (устройство)

Опубликовано:

16.05.2021

Экскурс в историю: причины проблемы

Владельцы домов старой постройки, где давно не было капитального ремонта, практически не знают проблем с вентилированием жилого помещения, в то время как у владельцев новостроек данный вопрос стоит особенно остро. Возникает вопрос, в чем же причина данной тенденции, ведь новые дома, казалось бы, строятся в соответствии со всеми существующими требованиями, однако вентиляционная система в них зачастую неидеальна. Как правило, в частных домах старой постройки, где еще не поменяли окна на пластиковые, проблем с вентиляцией, действительно, нет. Небольшой вентиляционной трубы на кухне для вывода углекислого газа вполне достаточно, чтобы в доме всегда воздух был свежим. Это возможно благодаря строительным материалам, которые использовались раньше, и деревянным окнам, которые все же пропускают достаточное количество воздуха, обеспечивая его естественный ток по всему помещению.

Устройство вытяжной вентиляции.

В домах новой постройки используются современные «недышащие» материалы и пластиковые окна, которые хоть и являются более долговечными, однако полностью блокируют воздушный ток. После капитального ремонта дома старой постройки нередки проблемы с вентиляцией. Плохая вентиляция в доме провоцирует проблемы со здоровьем у владельцев, приводит к скоплению углекислого газа. Такие явления, как повышенная влажность в жилом помещении, образование плесени на стенах, – это основные явления, которые можно наблюдать при плохой вентиляции. Многие эксперты в области строительства приходят к выводу, что именно эпоха пластиковых окон породила недостаток свежего воздуха в жилых частных домах.

Вернуться к оглавлению

Вентиляция и вытяжная труба в доме

Схема расположения вытяжных труб в доме.

В большинстве своем вентиляционная система в современных домах проектируется еще на стадии строительства, но, если данная система не была предусмотрена, вполне можно восполнить данное упущение.

Вполне можно сделать вентиляционную систему с необходимыми вентиляционными выходами в доме старой постройки, что поможет избежать негативных последствий отсутствия необходимой вентиляции. В строительстве, как правило, используется три вида систем воздухообмена: естественная, приточная и приточно-вытяжная. Естественная вентиляция в обычном доме с более-менее современным ремонтом не слишком эффективна, так как, если в комнатах установлены пластиковые окна, в них полностью блокируется естественная циркуляция воздуха. Что делает невозможным использование всем известной естественной системы вентиляции, которая так распространена и эффективна в многоквартирных зданиях.

Кроме того, естественная система вентиляции работает за счет перепада температур воздуха в помещении и на улице, что приводит к тому, что такая система полностью прекращает функционировать в частном доме в летний период.

Для частного дома более подходящим вариантом будет вентиляционная система, способная нагнетать и выводить воздух, поэтому лучше брать во внимание приточную или приточно-вытяжную систему.

Приточная система идеально подойдет для домов, площадь которых не превышает 300 кв. м. В случае если площадь дома значительно больше, есть смысл использовать приточно-вытяжную систему.

Вернуться к оглавлению

Приточная система вентиляции в частном доме

Принцип приточной вентиляционной системы достаточно прост. На крыше частного дома, как правило, над кухней, устанавливаются две вытяжные трубы – это основа для будущей вентиляции. Одна труба служит для ввода воздуха в помещение, другая – для вывода. Вытяжная труба, которая предназначается для ввода в помещение свежего воздуха с улицы, оснащается специальным вентилятором, нередко с автоматической системой включения и выключения и дополнительным контроллером мощности, что позволяет регулировать интенсивность поступления воздуха в вентиляционные проходы.

Приточно-вытяжная вентиляция.

Вентиляционные проходы формируются таким образом, чтобы свежий воздух поступал в спальни и другие жилые помещения, а затем, проходя через комнату, естественным образом увлекался в коридор, кухню и санузел, где располагаются выводящие отверстия. Вторая вытяжная труба используется как раз для вывода воздуха и должна иметь встроенную вытяжку, хотя в некоторых случаях можно обойтись и без нее. Итак, вторая вытяжная труба подсоединяется к выводящим воздух вентиляционным ходам, которые необходимо проложить в санузле и кухне.

Таким образом, нагнетаемый воздух будет поступать в спальни и затем выталкиваться в кухню и санузел, что не допустит скопления в помещении влаги и попадания в комнаты неприятных запахов с кухни. Такой способ организации вентиляции в частном доме крайне эффективен. Стоит рассмотреть подробнее, как правильно устанавливать такие вытяжные системы в частном доме, а кроме того, какие инструменты и материалы для этого понадобятся.

Вернуться к оглавлению

Система ввода воздуха в дом

В уже построенном доме крайне проблематично расположить вентиляционные каналы, так как в этом случае придется либо проделывать отверстия в стене, что не всегда реально, либо располагать внутри помещения, что не очень удобно, так как подобного рода коммуникации сильно портят дизайн интерьера. Если речь идет о частном доме, самым оптимальным вариантом будет расположить вентиляционные каналы на чердаке, сделав отверстия в потолке под выходы вентиляции. Для формирования вентиляционного канала под ввод воздуха необходимо использовать специальные вентиляционные трубы-каналы, которые, как правило, изготавливаются из негорючего пластика и металлопластика, схожего с тем, из которого изготавливают стеклопакеты.

Существует два вида воздушных каналов: круглые и плоские. Лучше брать плоские, так как их намного легче монтировать. На рынке представлен широкий ассортимент сеток, клапанов, разъемов и решеток, которые также пригодятся для формирования вентиляционной системы. Лучше всего делать два вентиляционных вывода в одной комнате, таким образом, вентиляция будет значительно лучше. Количество материала берется из расчета площади помещения. Воздуховод формируется исключительно для жилых помещений, чтобы воздух выталкивался в сторону санузла и кухни. Сформированные воздуховводные каналы крепятся к трубе, через которую воздух попадает в помещение.

Виды воздуховодов.

Вернуться к оглавлению

Система вывода воздуха из дома

Вытяжная труба в доме играет также роль дымохода. Как уже говорилось ранее, для удобства лучше всего располагать вытяжные трубы на крыше в районе кухни. Такое расположение неслучайно, так как, если труба для воздуховода может быть сколько угодно длинной, вывод воздуха должен быть настолько коротким, насколько это возможно. Таким образом снижается вероятность образования конденсата и других сопутствующих проблем. Кроме того, на любой кухне располагается газовая плита, которая является мощным источником чада, выделения углекислого газа и так далее. При формировании выводящих каналов необходимо помнить, что воздух, который будет через них выводиться, в любом случае будет теплее окружающей среды, поэтому нужно позаботиться об утеплении данных каналов, чтобы не допустить образования конденсата на стенках.

Воздуховыводящие каналы прокладываются также на чердаке над кухней и санузлом.

В вытяжной трубе необходимо расположить вентилятор, который и будет выводить воздух из помещения. Кроме того, вполне можно подсоединить к вытяжной трубе электрическую вытяжку, которую располагают над газовой плитой, но в данном случае необходимо подключить вывод электрической вытяжки немного выше расположения вентилятора вытяжной трубы путем боковой врезки и крепления с помощью гибкого воздуховода. В том случае если отопительный котел располагается на кухне, его вытяжку таким же образом крепят к вытяжной трубе путем врезки.

Вернуться к оглавлению

Вентиляция в специально оборудованной котельной

Нередко в частных домах выделяется небольшая по площади комнатка под котельную. В данном помещении рационально сделать отдельную вентиляционную систему для обеспечения стабильного вывода продуктов распада во время отопительного сезона. Для формирования качественной вентиляции на крыше над котельной устанавливаются две вытяжные трубы. Нет необходимости делать вентиляцию с принудительно-нагнетательной системой, так как при вытяжке продуктов распада котла вентилятор будет лишним.

Во-первых, он будет постоянно забиваться гарью, во-вторых, он будет только затруднять вывод паров и газов.

Схема вентиляции котельной.

Кроме того, газовая смесь, выводящаяся из отопительного котла, достаточно горяча, а, как известно, горячий воздух всегда поднимается верх. Для того чтобы на трубе, выводящей горячий воздух, не образовывался конденсат, ее необходимо утеплить негорючими материалами. Вторая вытяжная труба, которую можно расположить на крыше котельной, служит и для вывода, и для ввода воздуха. В данном воздуховоде целесообразно установить вентилятор, способный работать в двух направлениях. В данном случае вентиляционная система будет работать как качественный дымоход.

Вернуться к оглавлению

Крыша и вентиляционная система

Многие желающие провести вентиляционную систему сталкиваются с некоторыми проблемами, связанными с правильностью расположения вытяжных труб на крыше. Нужно помнить, что, перед тем как начать долбить шифер на крыше, нужно составить четкий план вентиляции всего дома, основываясь на планировке и площади дома. Нужно отметить для себя, какое количество вводов должно быть в вытяжных трубах на крыше. Для формирования вытяжки на крыше нужна специальная труба. Лучше всего подойдут специальные трубы для вентиляции или, в крайнем случае, трубы из нержавеющей стали. Перед установкой вертикальной трубы на крыше дома необходимо сделать все необходимые отверстия, для того чтобы в дальнейшем упростить процесс подсоединения вентиляционных каналов.

Все места примыкания вытяжной трубы к другим поверхностям необходимо герметизировать, причем для этого можно использовать любой герметик и даже цементный раствор. Продолжать работы по монтажу вентиляционной системы можно только после того, как герметик застынет и труба будет полностью зафиксирована в одном положении. Вытяжные трубы должны стоять прямо, без крена, так как в противном случае велика вероятность образования большого количества конденсата при оседании водяных паров на внутренней стороне трубы.

Вернуться к оглавлению

Несколько слов “о главном” в заключение

Формирование вентиляционной системы в частном доме – достаточно простая задача, если сначала продумать план данного сооружения. Стоит помнить, что вентиляция в дальнейшем будет использоваться не один год, поэтому стоит позаботиться о том, чтобы все работы проводились правильно. Кроме того, стоит помнить, что некачественные материалы, не подходящие для формирования вентиляционных каналов, использовать не стоит.

Крайне не рекомендуется использовать материалы, подверженные коррозии, так как через вентиляционную систему выводится большое количество водяных паров, что в конечном итоге приведет к коррозии, в особенности если использовалось большое количество металлических элементов.

Отдельно нужно сказать о вентиляторах и калориферах, предназначенных для установки в вытяжных трубах. Данные агрегаты, как правило, бывают с автоматической системой включения и выключения, а кроме того, с возможностью включения человеком. При детальном рассмотрении данных агрегатов приходится признать, что в домах с относительно небольшой площадью лучше использовать те, что включаются человеком, так как переизбыток поступающего воздуха с улицы в зимнее время года неизбежно приведет к потере тепла в помещении.

Вентиляционная труба в частном доме (62 фото)

Вытяжка в интерьере кухни

Вентиляционные трубы в стиле лофт

Трубы вентиляции в интерьере

Приточно-вытяжная вентиляция в каркасном доме

Монтаж воздуховодов в частном доме

Вентиляция вчасном доме

Монтаж воздуховодов в частном доме

Вытяжной зонт для гриля «Fri-Jado»

Приточная вентиляция Бризер

Воздуховод в частном доме

Дымоходы и вентиляция в частном доме

Вентиляция через мягкую кровлю Vilpe 150

Приставной вентканал 150мм

Воздухозаборные трубы систем приточной вентиляции

Вентиляция в частном доме

Вентиляционная вытяжка на кухне

Трубы вентиляции на кровле

Вытяжная система Домвент дача

Вентканал для газового котла

Вентиляционная труба через стену

Приточно-вытяжная вентиляция коттеджа

Система вытяжки в частном доме

Орион воздуховоды

Вентканал приставной оцинкованный ГАЗ

Уловитель конденсата в вентиляции

Приставной вентканал 150мм

Приточно-вытяжная вентиляция на потолке

Вытяжная система для парилки в бане

Дымоход снаружи

Вентиляция из 110 канализационной трубы

Вентиляция в каркасном доме

Вытяжка из 110 канализационной трубы

Сэндвич труба 330 внешняя прокладка

Вентиляционная труба в частном доме

Вытяжка из 110 канализационной трубы

Вентиляция в частном доме

Вентиляция из 160 канализационной трубы

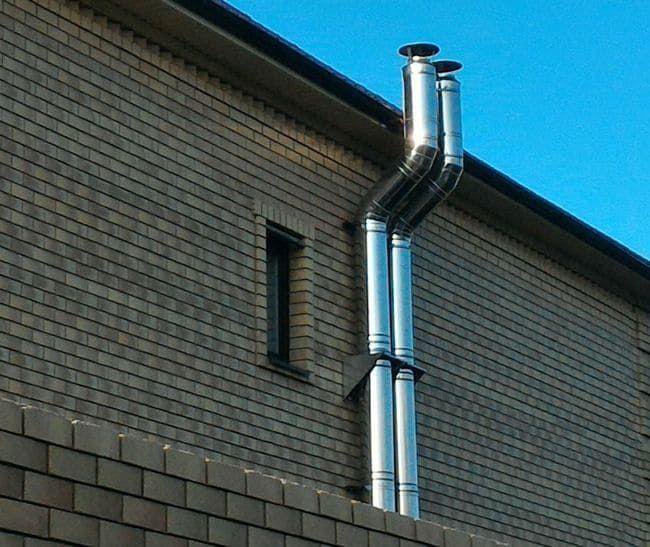

Вентиляционная труба по фасаду

Вытяжная вентиляция для ГАЗ. котла в частном доме

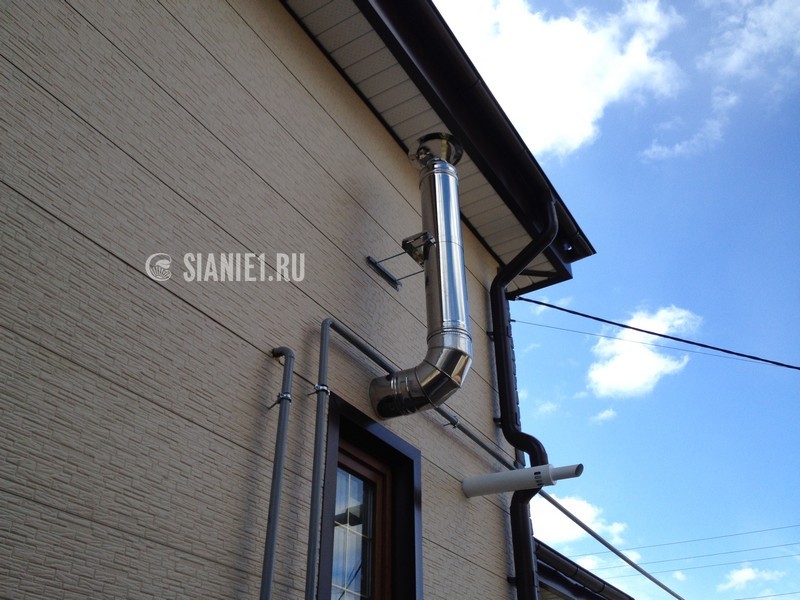

Вентиляционная труба на фасаде частного дома

Приточно-вытяжная вентиляции вагона 81-714

Канальный кондиционер в доме

Труба для вентиляции подпола

Вытяжка в доме через стену

Канальная приточно — вытяжная система вентиляции

Вытяжка из канализационных труб с обратным клапаном

Вентиляционная гофра 150 соединить к вытяжке кухонной 150

Вытяжная естественная вентиляция d160

Торнадо вентиляция

Вентиляция кровли

Вентиляция из котельной

Вентиляция в частном доме

Воздуховод на потолке

Вентиляционные трубы в интерьере

Вентиляция в частном доме

Короб для дымохода

Трубы для вентиляции воздуха

Труба ф150 с утеплителем для вытяжки через стену

Вытяжка лофт индустриал

Блок вентиляция ГАЗ дымоход

Приточная вентсистема воздухозаборник

Проверка выхлопа сушилки — InterNACHI®

Влажность

Сушка для белья выпускает около галлона воды при каждой загрузке белья. Если вентиляционное отверстие сушилки выходит в подполье, на чердак или в другую полость здания, вероятность повреждения, связанного с влажностью, значительна. Вентиляция сушилок для белья должна быть направлена непосредственно наружу.

Осушители должны использовать утвержденные вытяжные каналы. Воздуховоды из винила, нейлона или фольги не рекомендуются. При их использовании гарантия на большинство сушилок аннулируется. Конструкции спиральных воздуховодов часто улавливают ворс, который может засорить воздуховод, заставляя сушильную машину работать усерднее и дольше, чтобы высушить одежду, и вызывая повышение температуры сушилки. Сушилка с плохим выхлопом не только менее эффективна, но и может быть пожароопасной из-за воспламеняемости скопившегося ворса. Использование трубы ПВХ для вытяжных каналов сушилки также не допускается современными строительными нормами.

Металл

В соответствии с Международным жилищным кодексом (IRC), раздел M1502, выпускной канал сушилки для белья должен быть изготовлен из металла толщиной № 28, иметь гладкую внутреннюю поверхность и диаметр канала 4 дюйма.

Для вытяжки воздуха из системы воздуховодов сушилки может быть установлен бытовой вытяжной вентилятор. Он должен соответствовать стандарту UL 705 и устанавливаться в соответствии с рекомендациями производителя. Максимальная длина вытяжного канала должна определяться инструкцией производителя аппарата ИВЛ.

Максимальная длина

Наиболее эффективны короткие прямые горизонтальные участки воздуховодов. Размер и максимальная длина вытяжного канала определяются инструкциями производителя осушителя по установке и должны соответствовать местным строительным нормам.

Лучшей практикой является длина воздуховода не более 35 футов от соединения с переходным воздуховодом до выпускного терминала (точка окончания выхлопа). Эта максимальная длина уменьшается в зависимости от типов фитингов вытяжных каналов. IRC M1502.4.5.1 2018 года описывает эти сокращения.

Слух выхлопных каналов Тип	Длина эквивалента
4-дюймовый радиус, 45-дегровый Elbow	,5 4-дюймовый радиус 9004. 9004.900 9004.900 4.59.59.5.5.5-й радиус	99. 9004.900 4.59.59.5.5.5-й радиус.	5 футов

Максимальная длина вытяжного канала не включает переходный канал.

Переход

Переходный воздуховод (видимый участок воздуховода, соединяющий сушилку со стеной) может иметь длину до 8 футов и должен быть указан в соответствии с UL-2158A. Некоторые полужесткие металлические переходные воздуховоды внесены в список UL. Переходные каналы должны быть видны. Переходной канал нельзя скрывать внутри конструкции.

Гараж

Хорошим методом является ограничение прохода вытяжного канала сушилки через пристроенный гараж. Воздуховоды в гараже или проникающие в стены или потолки, разделяющие жилое помещение из гаража должно быть изготовлено из листовой стали не менее 26 калибра или другого материала, одобренного , без отверстий в гараж.

Опора

Воздуховод должен быть закреплен на месте и поддерживаться с интервалами, не превышающими 12 футов. Одна из передовых практик рекомендует устанавливать опоры с интервалом 4 фута. Необходимо избегать провисания воздуховода.

Завершение

Вытяжной канал должен выходить за пределы здания на расстоянии не менее 3 футов от любого отверстия в здании и не менее 10 футов от конденсатора кондиционера или теплового насоса (ссылка). Окончание воздуховода должно быть оборудовано закрывающимся гравитационным или автоматическим клапаном (обратным клапаном). Нельзя устанавливать экран на конце воздуховода, так как он может задерживать мусор, что представляет опасность возгорания.

Как осмотреть выпускной канал осушителя

Найдите жесткий металлический (алюминий или оцинкованная сталь) выхлопной канал, соединяющий переходный канал с выпускным отверстием вытяжного канала. Вытяжной канал должен быть из жесткого металла, диаметром 4 дюйма и длиной не более 35 футов (или в соответствии с указаниями производителя канала). Эту длину следует уменьшать на 2,5 фута для каждого изгиба воздуховода под углом 45 градусов и на 5 футов для каждого 9Изгиб 0 градусов. Убедитесь, что все соединения установлены в направлении потока воздуха.
Убедитесь, что воздуховод поддерживается по крайней мере через каждые 4 фута и во всех соединениях. Никаких провисаний быть не должно. Стыки можно герметизировать воздухом (обычно с помощью ленты из фольги) и скрепить механически.
На внутренней стене вытяжной канал должен соединяться с переходным каналом, который соединяется непосредственно с осушителем. Переходной воздуховод должен быть внесен в список UL-2158A и не должен быть длиннее 8 футов. Короткий, прямой, полужесткий металлический переходник предпочтителен. Воздуховоды следует соединить хомутами или фольгированной лентой. Запрещается использовать винты или аналогичные крепежные детали, которые могут выступать внутрь воздуховода и собирать ворсинки.
Убедитесь, что вытяжка заканчивается на расстоянии не менее 3 футов от всех дверей и окон, а также от воздухозаборника высокоэффективной печи, водонагревателя и любого другого воздухозаборника ОВКВ. Он также должен быть расположен вдали от кондиционеров и тепловых насосов, установленных снаружи. Следует избегать завершения воздуховода сушилки на крыше (показано ниже). Наилучшей практикой является размещение выпускного терминала таким образом, чтобы вытяжной канал проходил горизонтально с небольшим наклоном вниз (1/4 дюйма на фут), чтобы снизить вероятность образования конденсата.
На конце вытяжного канала (на внешней стене) найдите обратный клапан. Отверстие капота должно быть направлено вниз и находиться на высоте не менее 12 дюймов над землей. На конце воздуховода не следует устанавливать экран. Должны быть установлены оклады и герметик в месте проникновения в наружную стену.
Особенно в холодном климате воздуховоды в некондиционируемых помещениях должны быть изолированы для предотвращения образования конденсата.

Опасности

Основной причиной возгорания сушилок для белья является неспособность убрать ворс и другой мусор, который может скапливаться внутри и вокруг них. Инспекторы могут дать своим клиентам следующие рекомендации:

Всегда используйте ворсовый фильтр или сетку.
Очищайте ворсовый фильтр перед или после каждой загрузки белья.
Удалите все видимые ворсинки внутри осушителя.
Не реже одного раза в год профессиональный технический специалист должен очищать выхлопную трубу осушителя.
Осушители газа должны регулярно очищаться и обслуживаться профессионалом.
Следуйте инструкциям производителя по эксплуатации и не перегружайте сушильную машину. Кроме того, не пытайтесь сушить насквозь промокшее белье, которое не было отжато или прошло цикл отжима в стиральной машине для удаления лишней влаги.
Выключайте сушилку, уходя из дома и перед сном.
Установите огнетушитель в прачечной.
Установите датчик дыма в прачечной.
Установите датчик угарного газа в прачечной для газовой сушилки.

Резюме

Домашний инспектор не обязан проверять или знать конкретные рекомендации производителя или местные применимые нормы, и инспектор не сможет подтвердить соответствие им вентилятора сушилки. Домашний инспектор может сообщить об обнаруженных признаках дефектов во время проверки, которые могут потребовать дальнейшей оценки квалифицированным специалистом.

Ссылки

Как соединить вентиляционную трубу с канализационной. Вентиляция для канализации в частном доме

Классификация воздуховодов

Конструкция воздуховодов влияет на способ присоединения

Конструкция системы влияет на выбор способа присоединения. Также способ стыковки зависит от условий эксплуатации, параметров удаления загрязненного воздуха.

Круглые и прямоугольные

Круглые и прямоугольные конструкции отличаются своей геометрической формой. Преимущество первого варианта в том, что отсутствует риск возникновения вихревых течений. Уровень шума здесь ниже. Этот вид воздуховодов чаще используется в производственных помещениях.

Для жилых домов лучше прямоугольная конструкция. Благодаря высокой пропускной способности обеспечивает хорошую вентиляцию. Такую систему проще спрятать под отделочный материал. За счет плотного прилегания к стене изделие не занимает много полезной площади.

В редких случаях элементы треугольного сечения используются для формирования системы кондиционирования. Они важны для интерьера.

Жесткий и гибкий

Пример жесткого воздуховода из пластиковых труб

Жесткие воздуховоды различной формы: круглые, квадратные, прямоугольные. Для изготовления конструкции используются алюминий, нержавеющая сталь, полимерные материалы. Гибкие варианты бывают только круглой формы. Изготавливаются из алюминия, текстиля, ПВХ. Для придания дополнительной жесткости изделию используется проволока. Эффективная система сочетает в себе оба типа воздуховодов.

Воздуховоды располагают внутри стены или снаружи ее. Первый вариант – вентиляционная шахта в капитальном строении. Используется в жилых помещениях. Наружный воздуховод больше подходит для промышленных или технических помещений, где дизайн не всегда важен.

Установка вентиляционной установки

Приточно-вытяжная установка представляет собой сборную вентиляционную установку для приточно-вытяжной вентиляции, управляемую контроллером. Монтируется на кронштейнах на внутренних стенах и потолках.

Основные наборные элементы установки: контроллер, воздуховоды, вентиляторы, нагреватели, фильтры и шумопоглотители.

Контроллер используется для установки параметров температуры, уровня шума и мощности вентиляторов. Более продвинутые системы подключаются к системе «умный дом» и могут регулировать уровень фильтрации, задавать режимы работы в разное время года или даже дней.

Основные характеристики:

производительность;
статическое давление;
уровень шума;
степень фильтрации;
системные функции.

В стандартных квартирах 35-60 кв.м. можно ориентироваться на производительность 200-350 куб.м/час; 70-130 кв.м. — 300-500 куб.м/час.

Статическое давление зависит от степени сложности воздуховода, количества фильтров и решеток, для квартир до 90 м2 — от 450 Па.

Кроме наборных элементов для помещений до 100 м2 возможен вариант индивидуальной выносной установки.

Способы сварки

Наиболее надежным считается сварной способ соединения воздуховода

Мастерам не часто приходится соединять воздуховоды между собой сваркой, так как процесс дорогостоящий. Этот метод используется, если к герметичности конструкции предъявляются особые требования. Процесс сварки может быть ручным или механизированным.

Руководство

Электродуговая сварка применяется при толщине материала более 1,5 мм. Газовое оборудование необходимо, если толщина металла 0,8 мм. Второй способ используется редко.

Механизированный

Механизированный метод сварки может быть полуавтоматическим или автоматическим. Он используется в бизнесе.

Типы соединения

Ниппельное соединение воздуховодов

Соединение вентиляционных труб между собой осуществляется сварным или фланцевым способом. Кроме того, элементы можно фиксировать бинтом, ниппелем или рукавом.

Сварные

Возможно соединение фрагментов воздуховода сваркой, если они металлические, при этом толщина их стенок превышает 1,5 см. Этот метод чаще всего используется в производственных помещениях, в которых скапливаются вредные газы. При этом швы должны быть максимально плотными. Для оцинкованных материалов требуется высокопрофессиональная сварка, чтобы избежать коррозии в зоне шва.

Ниппель

Ниппель представляет собой часть трубы с выступающим ребром посередине. Он вставляется в основную конструкцию. Это же ребро используется для фиксации. На изделие надевается еще один участок воздуховода. Стык герметизируется металлизированной лентой.

Ниппельное соединение осуществляется с помощью втулки. Его диаметр больше, чем основная труба. Муфта может объединять 2 конструктивных фрагмента. Ребро в этом случае находится на внутренней поверхности элемента. Этот способ используется для соединения круглых воздуховодов.

Фланцевое

Фланец для соединения двух частей воздуховода

Согласно ГОСТ допускается соединение труб фланцевым способом. Для скрепления деталей используется точечная или сплошная сварка. Фланцы фиксируются между собой гайками и болтами, а также заклепками. Для обеспечения надежной герметизации сварного шва его необходимо закрасить. Между стальными элементами размещена уплотнительная прокладка. Несмотря на свою эффективность, фланцевые соединения воздуховодов трудоемки и дороги.

Бандажный

Бандажный способ соединения конструкции востребован на предприятиях химической промышленности. Он обеспечивает высокую надежность соединения, но сам процесс изготовления дорог, поэтому для бытового применения непопулярен. Повязка пришивается поверх соединительного шва. Перед этим концы требуют отбортовки. Бандажное пространство заполнено химически инертным герметиком. Этот способ используется для соединения пластиковых воздуховодов между собой.

Вентиляционные каналы

Вентиляционные каналы могут быть проложены в толще внутренних стен, либо выполнены в виде боковых каналов из плит у внутренних стен и перегородок. Для устройства вертикальных воздуховодов применяют также специальные вентиляционные блоки (рис. 8.7 и 8.8). Не допускается установка воздуховодов в наружных стенах во избежание конденсации в них паров воды удаляемого воздуха.

Минимальное сечение вентиляционных каналов, устраиваемых в толще кирпичных стен, — полкирпича на полкирпича (140х140 мм). Толщину стен каналов и толщину стен между одноименными каналами принимают не менее полкирпича, поэтому наименьшая толщина внутренней стены пригодна для размещения в ее толще вентиляционного канала составляет полтора кирпича (рис. 8.7. А). Толщина стен между противоположными каналами (приточными и вытяжными) должна быть не менее размера кирпича (250 мм), такого же размера — в полкирпича, а размеры каналов должны быть кратны размеру в полкирпича. кирпич. Устройство каналов возможно и во внутренних стенах толщиной менее 1,5 кирпича. Но в этом случае необходимо предусмотреть устройство вертикальной ниши (борозды или канавки), которую затем заделывают плитой с последующим оштукатуриванием стены (рис. 8.7.в).

При отсутствии кирпичных капитальных внутренних стен устанавливают вентиляционные панели или делают приставные каналы (вертикальные и горизонтальные) из блоков и плит (шлакогипсовых и шлакобетонных, бетонных и др.). Минимальное сечение борта воздуховоды 100х150 мм. Дополнительные воздуховоды могут располагаться и у наружных стен, но в этом случае между воздуховодом и наружной стеной должен быть воздушный зазор толщиной не менее 50 мм (рис. 8.7.ж) или слой утеплителя, термическое сопротивление что достаточно для предотвращения конденсации водяного пара в воздуховоде.

Рис. 8.7. конструкции вентиляционных каналов

а — в кирпичной стене; б — подвесной горизонтальный; в — в борозде стены, перекрытой плитой; г — со встроенным шкафом; д — пристроенный (пристенный) вертикальный; д — в перегородке, обшитой листами сухой штукатурки; г — боковой канал у наружной стены.

1 — кирпичная стена; 2 — шлакогипсовые плиты; 3 — гипс; 4 — перекрытие; 5 — подвес из стальной полосы и проволоки д = 6 мм; 6 — герметичный воздушный зазор; 7 — наружная стенка.

Конструктивной особенностью некоторых вентиляционных панелей является наличие канала для транзитного движения воздуха от нижних этажей к вытяжной шахте.

Рис. 8.8. Блок-панель вентиляционная с наклонными каналами

1 — канал вытяжной; 2 — углубление для установки жалюзийной решетки; 3 — проволочная петля для транспортировки блока; 4 — металлическая армирующая сетка.

Оборудование и материалы б/у

Аппарат контактной сварки для ручного соединения воздуховода из нержавеющей стали

Для создания ниппельного соединения воздуховодов или сварного соединения необходимы следующие инструменты и материалы:

нержавеющая сталь;
рулетка, маркер;
молоток, плоскогубцы; тиски
;
инструменты для резки металла; герметик
и пистолет для его нанесения;
сварочный аппарат;
фрагменты трубы соответствующего диаметра.

Технология сборки конструкции должна быть соблюдена до мелочей. При объединении частей воздуховода без герметизации функциональность системы нарушается. Соединение конструкции с вытяжкой осуществляется с учетом диаметра всех деталей. Перед монтажом воздуховода делается его чертеж.

Использование канализационных труб

Для прокладки воздуховодов используется оцинкованная вентиляционная труба 100 мм и 110 мм. Полимерные детали имеют одинаковые диаметры. Трубы, предназначенные для обустройства канализации (например, гофра, соединяющая выход канализации с трубой), имеют размер 120 мм.

Возникает вопрос, можно ли использовать водосточные трубы и гофры для обустройства вентиляционных каналов, ведь их цена значительно ниже?

При этом следует руководствоваться следующими правилами:

Выпуск должен быть шире приточного вентиляционного канала. Поэтому крайне не рекомендуется крепить 120мм гофру на 110мм вентиляцию.
Многие считают, что такой переход не влияет на функциональность вентиляции. Заделывают стык скотчем, герметиком и другими подобными материалами. Однако поток воздуха, проходящий через такую ступеньку, будет создавать турбулентность, что сильно снизит эффективность системы.
При необходимости обустройства перехода следует использовать переходники с плавным конусом, что обеспечит беспрепятственное прохождение воздушного потока.

Канализационные трубы иногда могут выступать в качестве вентиляции

Преимущества и недостатки сварного соединения воздуховодов

При некачественном сварном шве со временем он расшатается.

Сварное соединение выполнено неразъемным и не требует дополнительных фиксирующих элементов. Он имеет следующие преимущества:

возможность изготовления крупногабаритных конструкций;
снижение веса по сравнению с литыми элементами;
высокая прочность и надежность соединения;
относительно низкая трудоемкость в бытовых условиях.

В сварном соединении часто возникают остаточные напряжения. При этом изменяются технические свойства металла, который со временем теряет свою прочность. При неумелом использовании сварки швы могут быть дефектными. После использования устройства соединения необходимо проверить визуально и с помощью инструментов. Локальный нагрев металла в околошовной зоне может изменить механические свойства материала.

Область применения

Правильный шов обеспечивает длительную бесперебойную вентиляцию

К вытяжке необходимо подключить воздуховоды в любом помещении. Сварные соединения применяют в системах отвода паров, движущегося воздуха, насыщенного влагой или кислотными парами. Они необходимы в конструкциях с высоким давлением внутри или циркуляцией горячих воздушных масс.

Этот тип соединения используется в подвалах, чердачных этажах. Подходит для жилых и технических помещений. Этот вид монтажа воздуховодов пожаробезопасен, долговечен и герметичен.
