Как самостоятельно построить коптильню горячего копчения на даче: чертежи с размерами

Если вы любитель полакомиться домашними копченостями из мяса или рыбы, то данная статья придется вам по вкусу. В ней мы подробно расскажем о том, как самостоятельно и без лишних трудностей сделать удобную, надежную и вместительную коптильню на своем дачном участке.

Содержание

Коптильня горячего копчения — что это за конструкция
Особенности и принцип действия
Постройка коптильни на дачном участке
- Из чего можно, используемые материалы
Оптимальный размер для такой коптильни
Как изготовить своими руками
- Из металлического листа
- Из металлической бочки
Где лучше расположить на участке, варианты оформления

Коптильня горячего копчения — что это за конструкция

Домашняя коптильня своими руками позволит в короткие сроки приготавливать копченое мясо и рыбу, используя непосредственное горение деревянных опилок с образованием дыма. Горячая температура и дым, воздействуя на мясо, доведут его до кондиции слабого, среднего или сильно копченого продукта.

По устройству коптильня представляет собой две камеры, которые соединяются воздуховодами для подачи дыма. В первой камере осуществляется горение опилок древесины, образующийся дым по воздуховодам подается во вторую камеру, где на крюках подвешиваются продукты для приготовления.

Важно! Печь коптильня позволяет приготавливать не только мясо и рыбу, но и многие сорта овощей. Кроме того, продукты необязательно подвешиваются на крюках, их можно расположить на специальных решетках.

По габаритам устройства варьируются от компактных камер с малой загрузкой, до больших сооружений, которые выполняются с применением некоторых архитектурных ухищрений.

Особенности и принцип действия

Коптильни могут воздействовать на мясо или рыбу через короткие или длинные воздуховоды. Чертеж коптильни с коротким воздуховодом крайне прост, а само изделие элементарно для изготовления. Более сложными конструкциями обладают коптильни с длинными воздуховодами. Но о способах самостоятельного изготовления будет написано дальше, сейчас поговорим о принципе действия, технике безопасности и некоторых полезных нюансах.

Коптильная камера своими руками имеет простой принцип действия: в камеру горения засыпаются опилки – для придания мясу или рыбе интересных вкусовых оттенков. Используются опилки благородных пород дерева, таких как вишня, орешник, бук и пр. Опилки поджигаются в коптильне, но нельзя допустить слишком интенсивного горения, скорее нужно постоянное и сильное тление, которое вызовет образование горячего дыма – для этого используются слегка сырые опилки; дым попадает по воздуховодам в камеру, где расположены продукты. В итоге горячий воздух «обработает» сырье температурой и дымным ароматом – с течением времени это приведет к приготовлению копченостей.

Важно! В коптильнях с небольшим объемом приготовление производится быстрее за счет прямого контакта и быстрого повышения температуры в камере, куда попадает дымок.

Схема коптильни с более сложным устройством состоит из специального горнила, которое выполняется в небольшом земляном углублении. От горнила протягивается герметичная галерея из трубы, которая ведется под камеру приготовления. Такое обустройство позволяет создать большие коптильни с возможностью большой загрузки продуктов. Часто такие конструкции используются владельцами, которые готовят копчености на продажу.

Камера для готовки может иметь крючки, которые монтируются на стенках или в верхней части, но также можно установить внутри несколько решеток, расположенных одна над одной.

Из чего сделать решетку для коптильни? Для этого можно использовать любой металлический пруток, вплоть до тонкой арматуры, которая сваривается в решетчатую конструкцию по размеру камеры и монтируется в ней на выносных крепежах.

Важно! Не рекомендуется жестко монтировать решетку, так как это сделает конструкцию неразборной и затруднит использование крючков.

Постройка коптильни на дачном участке

А теперь перейдем к самому главному: разберемся, как и из чего можно сделать коптильню своими руками. Для постройки понадобится минимум навыков и подборка самых простых материалов и инструментов, которые доступны каждому будущему владельцу коптильной печи.

Из чего можно, используемые материалы

Многие опытные владельцы дач используют металлические бочки для изготовления. Некоторые владельцы, в свою очередь, могут приспособить под аппарат для копчения бесхозный электрический считок со стенками из металла. Но более продвинутые умельцы изготавливают корпуса коптилен по собственным чертежам, используя собственные задумки и разработки.

Тем не менее самым ходовым материалом для производства является металл в форме листа с толщиной не более 5 мм. Лист пластичен и легко обрабатывается электродуговой сваркой, что позволяет создание разнообразных форм и конструкций.

В данной статье будут рассмотрены два варианта готовых коптилен из металла.

Оптимальный размер для такой коптильни

Вообще для самодельной коптильни могут использоваться любые размеры в пределах разумного. Дело в том, что кто-то желает время от времени подавать к столу копчености в умеренных объемах, кто-то предпочитает коптить щук по 20-25 кг. весом, а кто-то планирует заняться бизнесом. Именно поэтому габариты имеют большой разброс вариантов.

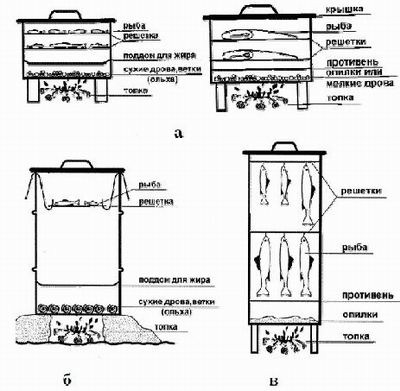

Рассмотрим обычную коптильню горячего копчения чертежи с размерами.

Как правило, это высокий узкий ящик, имеющий внутри два разделения под топку и камеру готовки.

Высота ящика варьируется от 1 до 2 метров, а его ширина от 20 до 50 сантиметров. Эти размеры удовлетворят гастрономические вкусы большинства владельцев. Если же планируется большая загрузка, то указанные размеры могут быть превышены в 1,5 или 2 раза.

Важно! Камера для горения деревянных опилок должна занимать до 1/3 общего объема при любых конструктивных размерах.

При изготовлении следует стремиться к параметрам и форме заводского изделия.

Как изготовить своими руками

Коптильня горячего копчения своими руками чертежи из бочки или металлического листа.

Рассмотрим два варианта изготовления последовательно.

Из металлического листа

Сначала изготавливается прямоугольный короб – его можно располагать вертикально и горизонтально, но мы в свою очередь, рекомендуем использовать именно вертикальную конструкцию, так как она максимально облегчает доступ к камере с опилками и продуктами.

Прямоугольный короб будет являться корпусом, который необходимо доукомплектовать дополнительными приспособлениями и конструкциями:

Короб делится на три части по высоте и размечается.
В нижней трети сваривается перегородка, в которой изготавливаются отверстия для проникновения дыма в верхнюю камеру.
В средней части монтируется решетка: ее нужно сварить из прута и сделать съемной.
К «потолку» ящика привариваются крючки, а в поверхности верхней стенки изготавливается дымоходное отверстие с заслонкой.

Важно! Если заслонку открыть, то горячее копчение преобразуется в холодное.

На фасадную сторону приваривается лист-стенка, в котором обустраиваются дверки – маленькая внизу для камеры горения и большая в верхней части для доступа к продуктам.

Из металлической бочки

Коптильня своими руками чертежи с использованием металлической бочки подразумевают аналогичную конструкцию, но в качестве ящика будет использоваться металлическая бочка.

Важно! Поскольку в бочке могли храниться различные не пищевые вещества, то ее внутреннюю поверхность необходимо как следует пропарить. Также не допускается использование бочек, которые окрашены снаружи – такие бочки предварительно обжигаются.

Поэтапное изготовление:

Полость бочки разделяется на две части.
В верхней плоскости вырезается отверстие. Вырезанный фрагмент используется в качестве крышки.
Внутри монтируются решетки и крючки.

И первая и вторая конструкция могут быть отдельными от печки. В этом случае печь под сгорание опилок изготавливается на удалении, а к ящику(бочке) прокладывается дымоходный трубопровод.

Где лучше расположить на участке, варианты оформления

Коптильни не стоит располагать в непосредственной близи зон отдыха и обеденных зон, так как в процессе копчения образуется большое количество дыма. Его аромат приятен не всем и создает дискомфорт.

Кроме того, необходимо подобрать удобное и просторное место, отвечающее условиям пожарной безопасности.

Лучше всего выбрать открытое место со стороны фасадного забора, где коптильня будет всегда на виду.

Важно! Пространство вокруг коптильни лучше покрыть слоем огнестойкого материала, например тонких асбестовых плит или щебня.

Чаще всего коптильни оформляются под декоративные печи, облицованные природным камнем. Фактура камня или плинфы не только украсит изделие, но и обеспечит конструкцию дополнительным слоем теплового изолятора, который позволит более качественное сгорание опилок и удержание температуры в камере для приготовления копченостей.

Коптильни имеют разные размеры и чертежи, но по факту все они однотипны. Прочитав нашу статью, вы получили полное представление о том, что из себя представляет аппарат для изготовления копченостей, а значит вы легко сможете изготовить его самостоятельно.

Коптильня своими руками для холодного и горячего копчения — с размерами и чертежами

Обычно копчение производится в особо устроенных коптильнях, сделанных из кирпича, железа или дерева. Существует много типов конструкций коптилен, в которых копчение может быть горячим, когда копчение соединяется с поджариванием продукта и холодное — когда в процессе участвует один холодный дым.

Содержание:

Печь для копчения своими руками из кирпича и бетона — оригинальный проект
Универсальная печь из огнеупорного кирпича и бетонных блоков
Проект деревянной коптильни для холодного копчения
Видео о том, как своими руками построить простую печь холодного копчения из кирпича и дерева

Коптильня своими руками из кирпича и бетона — оригинальный проект

Коптильни имеют обычно коробчатую форму и ничем особо не отличаются. Предлагаемый вашему вниманию проект, имеет более оригинальную конструкцию. Коптильня выполнена на основе бетонных труб для канализации. Такие трубы, как правило, имеют длину 3 метра, диаметр около 1 метра и толщину стенок около 100 мм.

Описание общей идеи проекта

Отрезок бетонной трубы устанавливается вертикально, образуя коптильную камеру. К ней подводится кирпичный дымовой канал от круглой печи-барбекю, сложенной рядом из кирпича. Таким образом, проект совмещает две печи в одном месте.

Самая сложная часть проекта — это перевозка большой бетонной трубы весом до 300 кг на место строительства. Отдельную трудность представляет разрезание толстостенной трубы, от которой надо отрезать кусок длиной 1.6-1.7 метра и установить его на подготовленной площадке вертикально.

При кажущейся сложности данной конструкции, на самом деле, она довольно проста. Такое впечатление возникает от довольно большой трудоемкости работ и необходимости использования строительной техники. Давайте рассмотрим проект более подробно.

На разрезе и виде сверху показаны две камеры, соединенные перемычкой. Слева находится коптильня, выполненная из бетонной канализационной трубы большого диаметра.

В нижней части трубы противоположно друг другу проделаны два отверстия. с левой стороны — для доступа в коптильную камеру и ее чистки, справа — для дымового канала.

Труба внутри оборудована перекладинами — металлическими стержнями, на которые будут подвешиваться продукты для копчения. сами стержни просто вставляются в специально просверленные в стенках отверстия.

Можно сделать два и даже три ряда таких перекладин, на сколько хватит длины ваших рук. Держите в памяти. что вам надо будет, стоя на лестнице вверху, легко дотягиваться до нижнего ряда перекладин. Сверху коптильня закрывается крышкой, чтобы предотвратить потери дыма.

С правой стороны конструкции располагается печь-барбекю, которая совмещает в себе две функции. Помимо основной — приготовление жаркого, она еще является и генератором дыма для коптильни. С этой целью к боковой стенке печи пристроен боковой канал, который соединяет топку с коптильной камерой.

Освоив этот проект, вы получите мощный инструмент для ведения домашнего хозяйства на загородном участке. Также печь станет центром отдыха и приятного общения с близкими

Описание строительства печи по чертежам и размерам

Сначала отрежьте от трубы кусок длиной 160-170 см для коптильной камеры. В нем надо проделать два отверстия: для присоединения дымового канала и для чистки коптильни. Проще всего отверстия вырубить с помощью мощного перфоратора, используя лопатку с алмазным наконечником.

Оставшийся кусок трубы можно использовать для создания круглой вставки в печь-барбекю. В этом случае, в нем надо будет пробить отверстие под присоединение дымового канала.

2. Оба отрезка трубы надо будет обложить обычным красным кирпичом. Это придаст всей конструкции более элегантный вид. Под трубу коптильни надо будет залить основание с арматурой. толщина плиты фундамента около 100 мм.

Для печи-барбекю есть другое решение. Если вам не хочется использовать бетонную трубу, залейте в земле круглую форму и уложите кирпич вокруг нее. Здесь, для основагния, также надо будет использовать арматуру из стальных прутков.

3. Печь такой конструкции имеет ряд преимуществ. Поток тепла и дыма для коптильни может регулироваться перемещением горящих дров к дымовому каналу или от него.

Металлическая решетка на ножках, поставленная в печь, позволит вам одновременно и жарить и коптить. Копчение, обычно требующее длительного времени порядка недели, может быть возобновлено с утра, если вдруг ночью огонь погаснет.

4. Бетонная труба, обложенная кирпичом, имеет отличную теплоизоляцию, поэтому процесс копчения будет стабилен, а копчености — вкусными.

В качестве дымохода от печи к коптильне можно использовать подходящего диаметра бетонную или керамическую трубу. Ее также надо будет обложить кирпичом. Такая двухслойная конструкция прекрасно сохраняет тепло.

5. После окончания кладки вокруг трубы коптильни, надо просверлить отверстия в ее верхней части для поперечин, которые должны свободно входить в них и выдерживать вес подвешенных к ним продуктов. Поперечины изготовьте из прочного стального стержня или трубы.

Полезно сделать последний ряд кирпичей коптильни с выступом наружу. Тогда на внутренний выступ будет удобно класть перекладины, а сверху закрывать трубу крышкой.

Последняя операция — это установка внутри трубы коптильни предохранительной решетки на высоте 0.5 метра от земли. Она не даст случайно оторвавшейся копчености упасть на землю и испачкаться.

Решетка опирается на стальные штыри, вбитые в отверстия в стене коптильни. Также устанавливается решетка-гриль в печи-барбекю.

Универсальная печь-коптильня из огнеупорного кирпича и бетонных блоков

Это небольшая печь обладает замечательными свойствами. Она совмещает в себе сразу три устройства, которые позволят вам выпекать пиццу или хлеб, приготавливать жаркое из мяса или рыбы на гриле и даже коптить продукты.

Преобразование из духовки в гриль и обратно производится в считанные минуты. Достаточно лишь снять или установить пару металлических деталей. Одним словом — эта печь принесет вам много счастливых минут кулинарного творчества.

Для строительства печи выберите подходящее место так, чтобы вам было удобно с ней работать. Если расположить печь рядом с летней кухней, то вы сэкономите на ходьбе. Однако, в этом случае ветром может заносить дым в помещение. Ветер также не должен задувать в дверь печи. Надо продумать где хранить дрова, позаботиться, чтобы рядом не было деревьев, чтобы не помешать соседям. Очень полезно сделать над печью навес.

После выбора места под строительство надо сделать печной фундамент. Для этого залейте плиту из смеси цемента, песка и щебня на плотно утрамбованную песчано-гравийную подушку глубиной 45-560 см.

Толщина плиты — 100 мм, размер в плане 1 х 1 метр. Проверьте горизонтальность плиты строительным уровнем. Необходимо также предусмотреть отвод дождевой воды от печного фундамента.

Список материалов:

53 огнеупорных кирпича
28 бетонных блока
12 половинок бетонных блоков
120 кг цемента
30 кг огнеупорного цемента
2 тачки песка
2 тачки гравия
1 ведро просеянного песка
60 литров перлита
1 стальной лист
5 кг пигмента для раствора
3 метра печной трубы диаметром 150 мм
1 заслонка
1 колпак для дымовой трубы
1 хомут для укрепления верхней секции дымовой трубы
1 тюбик силикона
3.5 кв. метра плитки
1 стальной противень (6 х 380 х 460 мм)
1 стальная решетка-гриль (380 х 460 мм)
1 стальная решетка для готовки (330 х 460 мм мах)
1 коробчатая металлическая дверь с теплоизоляцией, изолированной ручкой и регулируемым поддувалом

Строительство печи с пошаговым описанием

После устройства фундамента, нужно будет заняться обустройством основания печи из бетонных блоков. Между рядами блоков укладывайте армирующую стальную сетку, чтобы предотвратить растрескивание. Кладку проверяйте по уровню и отвесу.

Для перевязки рядов половинки блоков. Готовое основание выдержите пару дней до полного высыхания раствора. Затем внутрь основания уложите два слоя смеси песка с гравием толщиной 15 см. Тщательно утрамбуйте каждый слой.

Сверху залейте 100 мм слой легкого бетона, который должен выйти на уровень пола топки печи. Такая гравийная подушка, накрытая бетонной плитой, создаст хорошую теплоизоляцию для топки.

Укладка огнеупорных кирпичей для топки

2. Спустя пять дней, после того, как основание высохнет и наберет прочность, можно приступить к укладке огнеупорных кирпичей в конструкцию топки. Для этого на раствор из легкого бетона уложите слой чистого просеянного песка. слой должен быть строго горизонтален, потому, что он задает уровень для всей топки.

Первый ряд кирпичей образует печной под. Уложите его так, чтобы он выступал наружу за край бетонных блоков примерно на 50 мм. Это удобно для удаления золы и пепла из печной топки в ведро, подставленное снизу.

Все огнеупорные кирпичи положены без раствора, чтобы свободно воспринимать тепловые деформации. Расстояния между ними минимальны. Для выравнивания кирпичного ряда пользуйтесь резиновым или деревянным молотком. Кладку проверяйте по отвесу, а также угольником и уровнем.

3. При установке стальной полки вам понадобится навык сварки металла и его резки. Если вы не обладаете ими, тогда придется заказать необходимые металлические детали в мастерской или магазине. Задача состоит в том, чтобы положить металлическую полку, в качестве перемычки над топкой, под дымовую трубу.

Эта деталь имеет размеры в плане 375 х 460 мм с двумя отогнутыми по краям фланцами высотой 40 мм. Толщина листа 6 мм. Важно точно выдержать ширину листа, чтобы он нормально лег на кирпичи, которые не пришлось бы подрезать.

Затем надо в центре пластины вырезать отверстие под дымовую трубу диаметром 152 мм. Это лучше сделать газовой горелкой. После установки перемычки на место, сметите весь мусор по обеим сторонам и уложите на место оставшиеся кирпичи основания дымовой трубы.

4. Завершите укладку бетонных блоков вокруг топки из огнеупорного кирпича. Между рядами блоков прокладывайте арматурную сетку, для укрепления кладки. Чтобы случайно не сместить кирпичи топки, можно заложить в нее что-нибудь подходящее: мешок с песком или с плотно спрессованной землей.

Затем просушите кладку наружных стен в течение двух-трех дней. Если необходимо, подрежьте блоки ножовкой или отрезной машиной с кругом по камню. Чтобы универсальная печь-коптильня имела хороший внешний вид — не забывайте разделывать растворные швы, проводя по ним палочкой желаемого профиля, пока раствор окончательно не затвердел.

Обустройство теплоизоляционного наполнителя

5. Затем залейте легким раствором пространство между задней стенкой топки и стенкой из бетонных блоков. Чтобы не испачкать стальную перемычку для дымовой трубы, временно удалите ее от места работ.

В качестве теплоизоляционного наполнителя используйте вермикулит или перлит. Приготовьте из него смесь с небольшими количествами цемента и песка. Оставьте небольшое количество теплоизолятора для печной двери, чтобы насыпать минерал внутрь нее.

После заливки теплоизолятора дайте печи просохнуть два-три дня, после чего можно будет заняться подготовкой к установке духового шкафа.

Устройство верхних покрытий печи и основания дымовой трубы

6. Следующим шагом будет изготовление покрытий для печи, которые должны закрыть ее сверху. Плиты покрытия будут отливаться на месте, чтобы они имели достаточную прочность. если вы захотите закреплять на них кухонное оборудование, например электромясорубку и тому подобное.

Для заливки необходимо по месту собрать опалубку. в которую залить цементный раствор и заложить арматурный пруток крест на крест, чтобы сделать решетку. Прутки надо связать между собой стальной проволокой.

Между дымовой трубой и передней стенкой печи оставьте свободное пространство, куда будет укладываться стальной противень. После застывания раствора в плитах, скруглите их кромки отрезной машиной. Затем покройте плиты краской по бетону или камню желаемого цвета.

7. Затем верните на место металлический лист-перемычку, на который надо установить кирпичное основание дымовой трубы. По периметру уложите стенки из огнеупорных кирпичей, поставленных на ребро. вставьте стальную часть трубы в отверстие в перемычке, а вокруг уложите теплоизоляционный раствор из смеси вермикулита с цементом и песком, чтобы закрепить трубу в вертикальном положении.

В трубе надо установить заслонку для регулирования потока воздуха и экономии дров. На верх трубы закрепите колпак от дождя и снега. Если металлическую часть дымовой трубы сделать съемной, тогда печь можно будет легко и быстро чистить.

По окончании работы проконтролируйте все установленные части с помощью уровня и отвеса.

Облицовка керамической плиткой (при желании)

8. Печь-коптильня очень красиво смотрится, если облицевать ее поверхности керамической плиткой. При ее укладке проявите фантазию, эта заключительная операция сформирует внешний вид вашей печи. технология укладки плитки на печь та же, что и обычная укладка плитки в помещениях.

С помощью уровня начертите основную линию вокруг печи, по которой будет укладываться первый ряд плитки. Пластмассовые крестики помогут вам выдержать ровными швы. Тщательно проверяйте укладку плитки уровнем и отвесом.

По окончании работ обработайте швы затиркой. Дайте плитке высохнуть в течение 2-3 дней.

Монтаж в топке всех металлических конструкций

9. Чтобы печь можно было использовать в качестве духовки или коптильни в топке необходима дополнительная рабочая поверхность. Это может быть решетка, на которую будет устанавливаться форма с выпечкой или противень для укладки продуктов при горячем копчении. В любом случае под них необходимо сделать опоры.

Просверлите по три отверстия с внутренней стороны боковых стенок топки. Расположите их примерно на середине ее высоты, с учетом желаемых размеров приготовляемых продуктов. В отверстия забейте металлические штыри, на которые будут устанавливаться решетки и противни.

10. Все что нужно для того, чтобы превратить вашу печь в коптильню — это сделать крышку над топкой из листа металла толщиной не менее 4 мм. По боковым сторонам отогните полки высотой 25 мм. Готовая крышка должна быть ровной, чтобы ложиться сверху на кирпичи без видимых щелей. Также она должна полностью перекрывать топку сверху и позволять металлической двери входить под нее с минимальным зазором.

Чтобы завершить организацию коптильни подберите в магазине подходящую по размеру решетку-гриль. Она будет устанавливаться на опоры внутри топки. Проследите, чтобы решетка свободно помещалась в топке. Полезно установить термометр для контроля над довольно тонким процессом копчения. Коптильня в топке смонтирована.

11. В конструкции печи предусмотрено использование решетки-гриль и противня для приготовления блюд. Они должны иметь одинаковые размеры, поскольку устанавливаются в рабочем положении на одно и тоже место.

Просто замените одно другим в зависимости от того, что вы готовите. Для жарки, выпечки и варки — используйте 6-ти мм стальной противень. При выпекании пиццы, чтобы избежать потерь тепла из топки сверху, на стальной противень положите кирпичи или цементные блоки. Они будут играть роль временной теплоизоляции.

Полезно будет положить на пол топки подставку, на которую поставить сковороду. Это уменьшит высоту пламени в печи и даст лучшее обтекание приготовляемого блюда горячим воздухом.Таким образом вы обеспечите равномерный прогрев приготовляемых блюд.

Установка топочной дверцы

12. Закажите в мастерской или сделайте сами пустотелую металлическую дверцу толщиной 50 мм. Заполните ее минеральным теплоизолятором, например вермикулитом или перлитом. Можно сделать дверцу из куска твердого дерева, прикрепив к нему на небольшом расстоянии защитный металлический лист.

Дверца устанавливается во входное отверстие печи без петель, как клин. Выниматься она должна одной рукой. В дверце надо предусмотреть регулируемое окно, для управления потоком воздуха. Достаточно отверстия диаметром 80 мм, которое можно будет частично или полностью перекрывать заслонкой.

Отверстие организовывается с помощью отрезка трубы подходящего диаметра, который с помощью электросварки крепится между полотнищами двери. Дверцу необходимо оснастить деревянной накладкой на ручку. Также полезно будет иметь термометр для обеспечения процесса выпечки.

Заключительные рекомендации

Перед первым протапливанием печи дайте ей окончательно просохнуть в течение нескольких дней. Для полного просушивания стен печи надо разводить в ней небольшой огонь один раз в день. Печь должна прогреться равномерно по всему объему, но не сильно.

Проделайте эту процедуру на протяжении трех или четырех дней подряд. Только после этого, убедившись, что печь высушена, можно приступать к пробной эксплуатации.

Печь-коптильня многофункциональна и востребована временем. Постройте — разочарований не будет.

Коптильня своими руками холодного копчения

Перед вами проект коптильни, которая позволяет перерабатывать значительные количества продуктов. Коптильня предназначена в первую очередь тем, кто живет на природе и хорошо подходит для фермерского хозяйства. В ней можно готовить большие порции мяса и получать профессиональный результат.

Список необходимых материалов (пиломатериалы и доски):

50 х 150 х 2000 мм — 3 шт. — главные связи
50 х 100 х 3650 мм — 3 шт. — перемычки, подвесы и скамья
50 х 100 х 3000 мм — 12 шт. — обвязка, косяки, стропила
50 х 100 х 2500 мм — 23 шт. — обвязка, косяки, стропила
25 х 250 х 3000 мм — 2 шт. — скамья и крышка вентиляционного окна
25 х 150 х 3000 мм — 2 шт. — конек и отделка
25 х 150 х 2100 мм — 2 шт. — дверная обшивка
25 х 100 х 3000 мм — 6 шт. — отделка углов, обшивка
25 х 100 х 2400 мм — 6 шт. — отделка
25 х 150 х 2100 мм — 6 шт. — шпунт для двери
0.65 м3 доски шириной 150 мм для обшивки стен
0.3 м3 доски для настила крыши

Кровельный материал для покрытия 10 м2 крыши.

Описание строительных работ согласно проекта

В конструкции в основном используются пиломатериалы, для ее сборки не требуется высокая квалификация. К помещению коптильни, которое выглядит, как небольшой сарай с двускатной крышей, подведен дымоход от топки.

Сама топка находится в полутора метрах от коптильни и расположена ниже уровня ее пола. Дымоход сделан из канализационных труб диаметром 150 мм. Вся конструкция опирается на фундамент, отлитый из бетона. Материалы хорошо видны в разрезе всего сооружения.

Внутри коптильня оборудована перекладинами для подвески кусков мяса для копчения, складным столом, на котором удобно приготавливать продукты для подвески.

Под коньком крыши во фронтонах обеих сторон сделаны окна для выпуска дыма. Они оборудованы крышками, которые позволяют регулировать потоки воздуха через коптильню.

Топка выкладывается из огнеупорного кирпича, который опирается на бетонные подушки толщиной 150 мм и шириной 300 мм. В передней части топки расположено входное отверстие, сверху которого кладется кирпичная арка.

Отверстие закрывается дверью, которая перемещается по направляющим вверх и вниз.

Сверху топки уложено перекрытие толщиной 100 мм. В нем сделано коническое отверстие, которое закрывается крышкой.

Дымовая труба выходит из задней стенки топки на высоте 150 мм от ее верхнего края.

Видео о том, как своими руками построить простую коптильню из кирпича и дерева

Сегодня вы узнали несколько проектов по строительству печей для вкусного приготовления продуктов на свежем воздухе с помощью огня. Печь коптильня строится своими руками. Каждый проект хорошо описан и сопровождается фото. Вам остается только качественно выполнить все работы. Желаю удачи !

Страница не найдена — Случается на открытом воздухе

Мы не нашли сообщения для этого URL.

Последние сообщения

Как подготовиться к нехватке продовольствия! У вас есть запас основных продуктов питания, готовых и ожидающих вашей семьи, чтобы использовать их в любой момент? Если нет, то вы…

Подробнее о том, как подготовиться к нехватке продовольствия в 2023 году [Практические советы]

Если вы планируете построить новый дом для своих цыплят, важно знать, какие типы полов лучше всего подходят для вашего курятника! Лучшие напольные покрытия помогают содержать кур …

Подробнее о 11 лучших материалах для пола в курятнике (цемент, солома, щепа!)

Итак, у вас в морозилке говяжья туша. И вы не знаете, что с этим делать. Вы можете приготовить вяленую говядину, поджарить ее или даже измельчить и…

Подробнее о том, как приготовить говяжий жир за 6 шагов [рецепт, вкус и советы по обработке!]

Вы планируете завести собственный огород на заднем дворе? В глубине души я искренне верю, что любой может научиться разводить огород с…

Подробнее о том, как создать огород с нуля на заднем дворе [Пошаговое руководство]

Решить, насколько глубокими должны быть ваши приподнятые грядки, может быть сложно, так как на определение наилучшего размера влияет множество факторов. Вы должны подумать о том, какие растения вам нужны…

Подробнее о Насколько глубоким должен быть приподнятый сад?

Можно ли есть мох? Да, но это не рекомендуется и может быть опасным! На протяжении тысячелетий люди использовали мхи для определения направления, изоляции конструкций, поиска источников воды, обеззараживания…

Узнайте больше о съедобных мхах — можно ли есть мох и более 3 видов в качестве корма

Что можно есть цыплятам? Что ж, куры всеядны! Они могут есть как мясо, так и растения. Многие владельцы кур кормят своих цыплят куриным кормом, купленным на местном комбикормовом заводе, но …

Подробнее о Что можно есть цыплятам? Окончательный список из 134 продуктов, которые куры могут и не могут есть!

Давайте обсудим редкие породы уток! Домашние утки живут с нами буквально тысячи лет. Они усердно снабжают нас мясом, яйцами и перьями. Они также обеспечивают борьбу с вредителями и неоценимую компанию и радость от того, что…

Узнайте больше о 15 редких породах уток (которые заставят вас трепетать!)

Как построить плетень? Начни здесь. Мы показываем, как. Но сначала представьте себе создание высокоэффективного и простого садового бордюра или барьера для мелких животных с помощью небольшого …

Подробнее о том, как сделать плетень [Пошаговое руководство по изготовлению своими руками]

Идеи парусных постов в тени! Теневой парус — отличный способ сохранить прохладу в любимом солнечном месте. И стоят они относительно недорого! Однако, чтобы заставить их работать эффективно и …

Подробнее о 19 идеях создания прочных парусных стоек своими руками [Сохраняйте прохладу на солнце!]

Если вы ищете пополнение в своем стаде, почему бы не рассмотреть одну из многочисленных пород кур с пушистым оперением? Пушистые пернатые цыплята делают забавным и достойным …

Подробнее о 25 породах пушистых кур для вашего стада [Мягкие и пушистые перья!]

Все садоводы гордятся своим компостом, и я не исключение. Я люблю прикасаться к нему и позволяю себе удивиться тому факту, что отходы предназначены для …

Подробнее о личинках в компосте? Они не так плохи, как вы думаете – вот почему

Выкапывание дренажной траншеи может быть лучшим способом отвода воды по двору. Дренажные траншеи также удобны на даче, потому что у Бога есть чувство юмора …

Подробнее о Как выкопать траншею для дренажа за 5 простых шагов! [Больше никаких грязных дворов!]

Очень низкие эксплуатационные расходы, крепкие, устойчивые и красивые цветы? Да, это верно. Эти впечатляющие цветущие суккуленты — идеальные растения, которые сделают вашу садовую жизнь проще (и красивее). Оба кактуса …

Узнайте больше о 22 эффектных цветущих суккулентах [с великолепными фотографиями!]

Вы ищете лучшую траву для тени в Техасе? Начни здесь! Если у вас есть затененный участок земли во дворе или приусадебном участке, выращивайте сочную траву для …

Подробнее о 7 лучших трав для тени в Техасе + советы по выращиванию в тенистых местах!

Владельцы кур часто спрашивают: можно ли курам есть виноград и насколько виноград безопасен для кур? Ответ на эти вопросы немного сложен. Куры могут есть виноград, …

Подробнее о Можно ли курам есть виноград? Как насчет виноградных листьев или лоз?

Деревянные планы коптильни | HowToSpecialist

Этот пошаговый проект по деревообработке примерно чертежи деревянной коптильни . Если вам нравится готовить, особенно вкусное мясо, вам следует подумать о том, чтобы построить простую деревянную коптильню. Проект состоит из симпатичной коптильни с красивым дизайном. Мои планы сопровождаются пошаговыми инструкциями, и вы можете легко настроить все размеры в соответствии со своими потребностями. Смотрите мои другие проекты DIY ЗДЕСЬ .

Мы рекомендуем вам инвестировать в лучшие материалы, которые вы можете себе позволить. Поэтому следует покупать атмосферостойкие пиломатериалы, например, сосну или кедр. Всегда делайте точные измерения, прежде чем регулировать размер компонентов до нужного размера. Просверлите направляющие отверстия в компонентах перед тем, как вставлять шурупы, чтобы предотвратить расщепление древесины. Посмотреть все мои Премиум-планы можно в Магазине.

Сделано по этому плану

Деревянная дымчатая планы

Здание A Деревянная дымка

Материалы

A — 2 кусочки 2 ×

A – 9 брусков 1×6 – длина 48″ ПОЛ
B – 2 куска 4×4 пиломатериалов – длина 48 дюймов ПОЛОЖИ
C – 2 куска пиломатериала 2×4 – длина 41″, 4 куска – длина 80″, 3 куска – длина 11 3/4″ 2XБОКОВАЯ СТЕНА
D – 1 шт. пиломатериала 2×4 – длина 48″, 2 шт. – длина 10 1/4″, 6 шт. – длина 80″, 2 шт. – длина 5 1/4″, 2 шт. – 27 1/ 2″ длиной ПЕРЕДНЯЯ СТЕНКА
D – 2 шт. бруса 2×4 – длина 48″, 6 шт. – длина 80″, 2 шт. – длина 12″, 1 шт. – длина 14″ ЗАДНЯЯ СТЕНКА
E – 18 кусков бруса 1×6 – длина 84″ СТЕНЫ

28 штук кедра 2×4 – 8′
23 куска кедра 1×6 – 8 футов
1 кусок пиломатериала 4×4 – 8 футов
2 винта 1/2″, винты 1 1/4″
, шпаклевка

Инструменты

Защитные перчатки, очки
Торцовочная пила, электролобзик
Меловая линия, рулетка, спиртовой уровень, столярный карандаш
Буровое оборудование и буровые долота

Время

Один день

Строительство деревянной самодельной коптильни

Сборка каркаса пола

Первым шагом проекта коптильни является строительство каркаса пола. Вырежьте компоненты из пиломатериала 2×4. Выровняйте края заподлицо, убедитесь, что углы прямые, просверлите направляющие отверстия и вставьте винты 2 1/2″.

Установка салазок

Соберите салазки из бруса 4×4. Прикрепите полозья к каркасу пола. Просверлите пилотные отверстия в полозьях и вставьте винты 2 1/2″ в балки. Не оставляйте зазоров между компонентами для аккуратного результата.

Укладка пола

Используйте рейки 1х6 для пола. Используйте винты 1 1/4″, чтобы прикрепить планки к балкам. Убедитесь, что вы вырезали отверстие в полу для дымовой трубы. Вам нужно отрегулировать размер и расположение отверстия в полу в соответствии с вашими потребностями.

Передняя стена

Постройте переднюю стену из бруса 2×4. Вырежьте компоненты по размерам, указанным на схеме, просверлите направляющие отверстия в пластинах и вставьте винты 2 1/2″, чтобы плотно скрепить все вместе.

Построение боковых стен

Постройте каркас боковой стены из бруса 2×4. Следуйте схеме, чтобы вырезать все по нужным размерам и плотно соединить вместе.

Задняя стенка

Постройте заднюю стенку из бруса 2×4. Соберите все винтами 2 1/2″.

Сборка каркаса коптильни

Подгонка стен к полу коптильни. Выровняйте края заподлицо, просверлите направляющие отверстия в нижних пластинах и вставьте винты 2 1/2″ в пол. Соедините соседние стены шурупами 2 1/2″.

Планки боковых стенок

Прикрепите планки 1×6 к внешней стороне коптильни. Используйте гвозди 4d, чтобы плотно прикрепить планки к каркасу.

Чертежи деревянной коптильни

Если вы хотите построить на своем участке красивую деревянную коптильню, вам следует . Если вам понравился мой проект, не забудьте ПОДЕЛИТЬСЯ им на Facebook и Pinterest.

Если вы хотите скачать планы. просто нажмите кнопку ПОЛУЧИТЬ ПЛАНЫ PDF ниже.

Умный совет: Не забывайте делиться со мной своими проектами, так как мне нравится видеть, над чем вы, ребята, работаете.

РубрикаРазное
