Вентиляция в частном доме с рекуператором: Приточно-вытяжная вентиляция с рекуперацией тепла

Содержание

чертежи- Инструкция и Фото +Видео

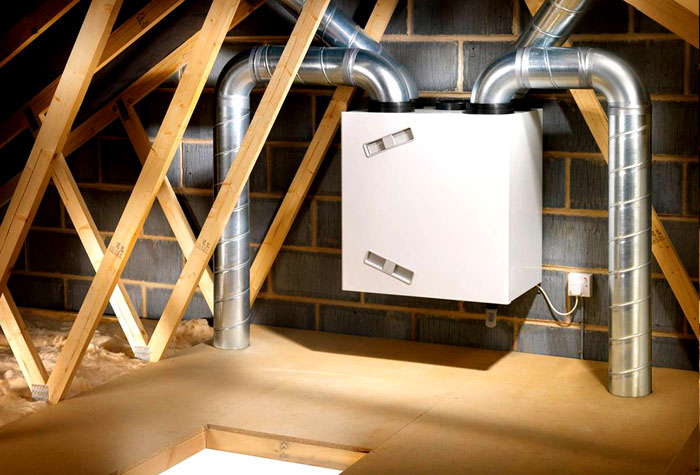

Внешность рекупатораСамодельный рекуператор воздуха – все плюсы и минусы, инструкция по изготовлению. Невозможно представить себе комфортное проживание в загородном доме без грамотно обустроенной вентиляционной системы, так как именно она является залогом того, что в вашем доме будет здоровый микроклимат. И, тем не менее, большинство владельцев с настороженностью относятся к тому, чтобы установить вентиляцию, так как боятся получить непомерные счета за электрическую энергию. Если такие же сомнения стали терзать и вас, советуем рассмотреть такое устройство для частного дома, как рекуператор.

Это небольшой по габаритам агрегат, который совмещается с приточно-вытяжной вентиляцией и он исключает перерасход электрической энергии в зимнее время, когда для воздуха потребуется дополнительное прогревание. Самый доступный и эффективный вариант – это сделать рекуператор воздуха своими руками.  Что это за устройство, и по какому принципу оно работает? Об этом мы и поговорим.

Принцип действия и особенности агрегата

Понятие процесса

Итак, что представляет собой рекуперация тепла? Это особый процесс теплообмена, при котором не прогретый воздух с улицы нагревается благодаря выходящему потоку воздуха из помещения.

За счет такой схемы организации установка будет экономить тепло в доме. За короткий промежуток времени и с небольшими затратами электрической энергии будет сформирован идеальный микроклимат в доме.

Экономическая целесообразность теплообменника рекуперативного типа зависит и от остальных факторов:

  • Схема работы рекупатораЦены на энергоносители.
  • Цена установки устройства.
  • Затраты, которые связаны с обслуживанием устройства.
  • Продолжительность использования системы.

Обратите внимание, рекуператор воздуха для дома является важным, но далеко не единственным элементом, который требуется для эффективной вентиляции в жилом помещении. Вентиляция вместе с рекуперацией является комплексной системой, которая функционирует лишь при условии работы в профессиональной «связке».

Эффективность устройства

При понижении температуры окружающей среды эффективность агрегата уменьшается, но все же сделать рекуператор воздуха для частного дома своими руками важно, так как при существенной разнице система отопления будет перегружена. Если за окном лишь 0 градусов, то в жом будет попадать воздух с температурой в +16 градусов. Бытовые агрегаты с легкостью справляются со своей задачей. Эффективность устройства рассчитать несложно, если использовать следующую формулу:

Ƞ=(tпост –  tулицы)/(tкомн –  tулицы)

  • tпост – это температура поступившего воздуха (после рекуперации).
  • tулицы – температура на улице.
  • tкомн – температура в доме по рекуперации.

Современные устройства отличаются не только высокими показателями КПД и особенностями использования, но и по конструкции. Давайте рассмотрим наиболее популярные решения и их особенности.

Основные разновидности конструкции

Специалисты уделяют особое внимание тому, что системы рекуперации с вентиляцией для тепла есть нескольких разновидностей:

  • Пластинчатые.
  • Роторные.
  • С отдельными теплоносителями.
  • Трубчатые.
Конструкция КПД Особенности
Теплообменник пластинчатого вида с перекрестным током От 60 до 80% Средний КПД, небольшие потери давления, конструкция компактная, удобно подключать.
Комбинированное устройство из двух пластинчатых теплообменников с перекрестным током От 70 до 80% Высокий КПД, но из-за этого потери давления выше, удобно подключать.
Теплообменник противоточный на пластиках От 80 до (!) 90% Высокий КПД при умеренных потерях давления, требуется место для установки, конструкция дороже вышеописанных.
Теплообменник противоточный канального типа От 85 до 95% Самый высокий КПД, относительно большие потери давления, потребуется дополнительно пространство для установки.
Роторный теплообменник От 75 до 85% Из-за риска переноса запахов подойдет только для вентиляции, которая рассчитана на одну квартиру, имеет небольшое сопротивление потоку.

Итак, давайте рассмотрим их подробнее.

Пластинчатый вид отличается от остальных видов тем, что в его конструкции есть алюминиевые листы. Такая установка считается наиболее сбалансированной даже с точки зрения стоимости и значения теплопроводности (КПД от 45% до 72%). Устройство отличается также простотой выполнения, доступной ценой и отсутствием каких-либо подвижных элементов. Для установки не потребуется специальная подготовка. Вы сможете провести ее без сложностей дома, собственноручно.

Роторные устройства являются самыми популярными. В их конструкции обязательно присутствует вал вращения, который питается от электричества, а еще 2 канала для воздухообмена с противотоками. Как именно работает подобный механизм? Один из участков ротора начинает прогреваться от воздуха, а после он поворачивается и тепло переходит к холодным массам, которые сосредоточены в соседнем канале. Но, несмотря на высокий уровень КПД у такой установки есть ряд весьма ощутимых недостатков:

  • Большой вес.
  • Требуется регулярный ремонт и техническое обслуживание.
  • Сложно починить устройство своими руками, сделать его вновь работоспособным.
  • Воздушные массы смешиваются.
  • Зависимость от электроэнергии.

Обратите внимание, что устройство вентиляции с трубчатыми элементами, а еще отдельными теплоносителями почти нельзя сделать в домашних условиях, даже если у вас будут все чертежи и схемы.

Рекуператор своими руками

Рекуператор воздуха сделать несложно, если подобрать верную конструкцию. Самой простой с точки зрения выполнения будет пластинчатая система. У такой модели есть и большие плюсы, и не менее заметные минусы. Если говорить о преимуществах, то даже

сделанный своими руками рекуператор воздуха для частного дома даст вам:

  • Высокий уровень КПД.
  • Не потребуется привязка к электричеству.
  • Простота и надежность конструкции.
  • Доступность материалов и функциональных элементов.
  • Длительный срок эксплуатацию.

Но перед тем, как начать делать рекуператор воздуха своими руками, уточните все преимущества и недостатки модели. Главный недостаток – это обледенение при сильном морозе. На улице уровень влажности не настолько высокий, как в комнате, и если на нее не воздействовать, она начнет превращаться в конденсат. При морозе высокая влажность будет способствовать образованию наледи.

Есть несколько способов того, чтобы защитить устройство рекуператора от обмерзания. Это специальные решения небольшого размера, которые отличаются эффективностью и способом реализации:

  • Воздействие термическим путем на конструкцию, и благодаря этому наледь не будет задерживаться внутри системы (при этом КПД будет уменьшено на 20%).
  • Отвод воздушных масс от пластин механическим путем, получается принудительный отогрев льда.
  • Дополнение вентиляционной системы целлюлозными кассетами, которые будут поглощать  избыточную влагу. Она будет перенаправлена в жилье, и при этом не только будет устранен конденсат, но и получится эффект увлажнения.

Большинство специалистов сошлись на мнении, что целлюлозные кассеты на сегодняшний день – это лучшее решение. Они будут функционировать при любой погоде за окном, и при этом не будет потребление электричества, не потребуется канализационный отвод и контейнер для конденсата.

Инструменты и приспособления

Итак, что следует подготовить перед тем, как начать сборку домашнего агрегата пластинчатого вида? Специалисты советуют обратить свое внимание на такие материалы:

  1. Листы алюминия (подойдет поликарбонат или текстолит). Обратите внимание на то, что чем тоньше будет материал, тем лучше будет теплообмен. Приточная вентиляция в таком случае будет функционировать лучше.
  2. Деревянные рейки (с шириной 1 см и толщиной 0,2 см). Они должны быть помещены между соседними пластинками.
  3. Минеральная вата (толщина до 4 см).
  4. Фанера или металл для изготовления корпуса устройства.
  5. Уголок.
  6. Клей.
  7. Метизы.
  8. Герметик.
  9. Вентилятор.
  10. 4 фланца (под сечение трубы).

Важно! Диагональ корпуса обязательно должна соответствовать ширине теплообменника. Что касаемо высоты, то она должна быть отрегулирована под общее число пластин и их толщину при связке с рейками.

Чертежи

Листы металла используют для нарезания квадратов, которые по размеру должны иметь стороны от 20 до 30 см. В таком случае постарайтесь подобрать оптимальное значение с учетом того, какая система вентиляции была установлена в вашем доме. Листов должно быть не меньше 75 штук. Для того, чтобы они были ровнее, используйте одновременно только с 2-3 листами.

Для полноценного осуществления рекуперации энергии в системе следует подготовить деревянные рейки по размерам сторон квадрата. После этого аккуратно обработайте их при помощи олифы, а после каждый деревянный элемент приклейте на вторую сторону металлического квадратика. Один из квадратов обязательно должен остаться не оклеенным.

Чтобы рекуперация и вентиляция воздуха были эффективнее, каждую грань реек сверху следует тщательно промазать клеевым составом. Отдельные элементы должны быть собраны в сэндвич из квадратов. Очень важно, чтобы второй, третий и остальные квадраты были повернуты на 90 градусов по отношению к предыдущему. Благодаря такому способу изготовления рекуператора воздуха своими руками будет проведено чередование каналов и их перпендикулярное положение.

После этого на клей следует зафиксировать верхний квадрат, на котором будут отсутствовать рейки. При использовании  уголков конструкцию следует аккуратно стянуть и прикрепить. Чтобы процесс рекуперации тепла в системе вентиляции был осуществлен без потерь воздуха, следует заполнить щели герметиком. Изготовьте фланцевые крепления.  Изготовленное устройство поместите в корпус. Заранее на стенах устройства следует сделать несколько уголковых направляющих. Теплообменник должен быть размещен так, чтобы его углы упирались в боковые стенки, и тогда конструкция будет напоминать ромб.

Остатки в виде конденсата будут оставаться в нижней части. Главной задачей является получить два вытяжных канала, которые изолированы друг от друга. Внутри конструкции из элементов в виде пластин должно быть смешение воздушных масс. Внизу следует сделать небольшое отверстие, чтобы отвести конденсат через шланг. В конструкции сделайте четыре отверстия для фланцев.

Отдельно на входе оставьте место для фильтров. Конструкцию требуется покрыть минеральной ватой, и после установить вентилятор, а само устройство должно быть совмещено с вентиляционной системой.

Расчет устройства

Для того, чтобы определить мощность рекуператора для конкретного пространства, используйте такую формулу:

Ǫ=0,355 * L * (tкомн tнач.)

  • Ǫ – производительность (м3/сек).
  • L – общее кол-во приточного воздуха, которое должно поступить по норме на 1 человека (65 м3/час  на того, кто  в помещении постоянно, и 25 м
    3
    на тех, кто находится в помещении временно).
  • (tкомн –  tнач.) – это показатель разницы между температурой, которая требуется, и той, что на улице.

К примеру, для того, чтобы нагреть воздух в комнате до +25 градусов, где постоянно находиться один человек, требуется произвести следующий расчет: Ǫ=0.355*60*25=532, 5 Вт.

Для определения КПД агрегата будет достаточно узнать температуру в трех главных точках входа в систему:

КПД=(tрекуп –  tулич)/ (tдом –  tулич)

  • Температура, поступающая с улицы до рекуперации (tулич).
  • Температура, поступающая в дом после рекуперации(tрекуп).
  • Температура, выходящая из дома до рекуперации (tдом).

Заключение

Теперь вы знаете, что собой представляет рекуператор и насколько он важен для современной вентиляционной системы. Такие устройства намного чаще начинают устанавливать в загородных домах и объектах общественной важности. Сейчас рекуператоры стали востребованы, и при желании вы даже можете сделать устройство своими руками из подручных материалов, как это описано в статье.

Приточно-вытяжная вентиляция с рекуперацией тепла и влаги в загородном доме: victorborisov — LiveJournal


Современное энергоэффективное строительство невозможно без использования высокоэффективных вентиляционных систем, которые позволяют сократить теплопотери через вентиляцию и одновременно обеспечить высочайшее качество воздуха.

Предлагаю вместе рассмотреть одну из таких систем на примере пассивного дома, построенного в Подмосковье.


Этот дом расположен на севере Московской области (Ашукино). В нём применены самые передовые инженерные решения по снижению расходов на обеспечение дома тепловой энергией. Дом не имеет подключения к газовым коммуникациям. В перспективе планируется переход на автономное существование, без присоединения к внешним сетям.

Это частный двухэтажный дом, общей площадью 160 м2, с подвальным помещением 40 м2. Форма дома спроектирована по внешним размерам, близким к кубу для снижения теплопотерь здания через ограждающие конструкции.

Теплозащита стеновых, кровельных и оконных конструкций соответствует требованиям, которые предъявляются к пассивым домам. Обратите внимание на общую толщину внешних стен (термическое сопротивление стен равно 10 м2·К/Вт). Несущие стены выполнены из газобетона, а затем утеплены теплоизоляцией толщиной 250 мм. В качестве внешней защиты стен используются фиброцементные панели, со сроком службы более 50 лет. Окна и стеклянные двери имеют утепленный профиль и двукамерный стеклопакет, заполненный аргоном. Окна имеют два напыления: энергосберегающее и мультифункциональное (для защиты от перегрева летом и утепления зимой). Коэффициент термического сопротивления стеклопакетов составил 1,67 м2·К/Вт, а профиля – 1,05 м2·К/Вт.

Инженерные системы дома ещё интереснее. Здесь используется геотермальный тепловой насос BUDERUS Logatherm WPS 11, Тепловой аккумулятор JASPI GTV Teknik RD с функцией проточного приготовления горячей воды и подключения солнечных коллекторов, Солнечные коллекторы российского производства «ЯSolar», которые выполняют функцию нагрева горячего водоснабжения и поддержку отопления, а также, прогрева грунта через геотермальные скважины (система хранения солнечной энергии в грунте).

Также в доме установлен теплоаккумулирующий камин Tulikivi KTU1010/92.

Одной из самых важных инженерных систем, без которой невозможно построить энергоэффективный ЖИЛОЙ дом, является система приточно-вытяжной вентиляции в рекуперацией тепла и влаги. Потери тепловой энергии через вентиляцию составляют не менее 1/3 от всех теплопотерь здания. Если здание нежилое, то в принципе можно обойтись и без вентиляции, тем самым сократив потери, но если дом предполагается для проживания людей, то без приточно-вытяжной системы не обойтись. Здесь используется высокоэффективный энтальпийный рекуператор Turkov Zenit HECO 550 с производительностью 550 м3/час и канальный водяной теплообменник ZWS-W. Общий КПД установки составляет не менее 85%.

Подача свежего и выброс грязного воздуха организованы через воздуховоды выведенные на улицу из подвального помещения. Они разнесены в разные стороны, чтобы исключить перемешивание воздушных потоков.

Энтальпийный рекуператор установлен горизонтально в подвальном помещении. На воздуховодах подачи и выброса воздуха также установлены шумоглушители. Все воздуховоды подачи теплоизолированы.

На магистрали подачи после рекуператора установлен канальный водяной теплообменник, который позволяет при необходимости догревать (или охлаждать) свежий приточный воздух до нужной температуры.

Пульт управления приточно-вытяжной установкой.

Подача и возврат воздуха организованы с помощью двух вертикальных шахт, с ответвлениями на каждом этаже. Вентиляционная сеть состоит из стальных воздуховодов, отводов, тройников, дроссель-клапанов, анемостатов и специальных адаптеров под вентиляционные решетки.

На первом этаже подача свежего воздуха реализуется в жилые комнаты через потолочные анемостаты.

А «грязный» воздух забирается через накладную решётку рядом с лестничным холлом и из санузла (на позапрошлой фотографии).

Из-за конструктивных особенностей дома подача свежего воздуха на втором этаже осуществуется через напольные решётки расположенные вдоль внешних стен.

Вытяжка организована аналогично первому этажу — из санузла и лестничного пролёта.

Вот так выглядит общая схема прокладки воздуховодов в этом доме. Синие воздуховоды — подача, красные — вытяжка.

Три отдельных теплоообменника в рекуператоре позволяют снизить перепад температуры между приточным и вытяжным воздухом на каждом из теплообменников, и тем самым, снизить вероятность обмерзания теплообменника рекуператора вследствие выпадения конденсата.

В чём основное преимущество рекуператора по сравнению с обычной приточной вентиляцией без рекуперации?

В случае обычной приточной вентиляции возникает две проблемы:
1) Расход тепловой энергии на подогрев приточного воздуха, которая безвозвратно выбрасывается вытяжкой за пределы теплового контура дома.
2) Низкая влажность воздуха внутри жилого дома в холодное время дома.

Рекуператор решает обе задачи наиболее эффективно (КПД по возврату тепла не менее 85%).

Есть ещё один интересный нюанс. Если у вас обычная приточная вентиляция без рекуператора, то для того, чтобы сэкономить тепловую (электрическую) энергию затрачиваемую на подогрев приточного воздуха вы будете стараться подавать в дом минимально комфортное количество свежего воздуха (условно 30 м3/час на каждого человека) и при этом не сможете регулировать количественное распределение этого воздуха между отдельными помещениями. Это возможно реализовать только с помощью дорогостоящей VAV-системы (Variable Air Volume). Таким образом у вас в каждую комнату будет подаваться строго определённое количество воздуха. Если в этой комнате никого не будет, воздух будет подаваться зря. А если в эту комнату придёт больше людей, чем спроектировано, то в комнате будет душно.

Но эта задача элементарно решается с помощью рекуператора! Вы подаёте в дом не минимально комфортное количество воздуха исходя из количества человек в доме, а максимально возможный объём свежего воздуха исходя из производительности приточной установки (например, 300+ м3/час на весь дом). В таком случае вы получаете во-первых, высочайшее качество воздуха в доме (по концентрации углекислого газа СО2 практически неотличимое от улицы), а во-вторых, вас перестаёт беспокоить расход тепловой энергии на подогрев приточного воздуха, потому что 85% энергии рекуператор возвращает обратно внутрь теплового контура дома. И, самое главное, вам не нужна VAV-система для регулировки распределения свежего воздуха по отдельным помещениям. А ещё вам не потребуется дополнительное увлажнение воздуха т.к. рекуператор возвращает не только тепло, но и влагу из вытяжного воздуха.

Самое интересное заключается в том, что приточно-вытяжная установка сопоставима по стоимостью отдельно приточной и вытяжной установок (естественно ПВУ с рекуперацией стоит дороже). Но снижение затрат на подогрев приточного воздуха позволяют сэкономить за 1,5-2 года эксплуатации полную стоимость всей приточно-вытяжной установки с рекуператором.

Поэтому в любом современном доме обязательно должна быть приточно-вытяжная вентиляционная система. Без неё строить дом в наше время просто нет смысла.

Остались вопросы? Задавайте их в комментариях!

И не забудьте подписаться на мой блог, чтобы не пропустить новые статьи!

что это, типы и особенности монтажа

Автор aquatic На чтение 6 мин. Просмотров 12.2k. Обновлено

Стремление к использованию энергосберегающих технологий в частных домах имеет и свои негативные последствия. Герметичные пластиковые окна и утеплённые двери препятствуют естественной циркуляции воздуха. Как следствие, возникают проблемы с появлением плесени и грибковых разрастаний. Безопасный и практичный выход, не нарушающий энергосбережения жилья, установить рекуператор для частного дома.

рекуператор для частного домарекуператор для частного домаРекуператор – компактный прибор для вентиляции

Рекуператор воздуха для дома – для чего он нужен?

Вентиляционные устройства, которые способствуют движению воздуха и имеющие теплообменник, помогают сохранить комфортную температуру в доме и сберечь здоровье его жителей. Благодаря воздухообменнику в доме не будет скопления углекислого газа, не возникнет сырости и посторонних неприятных запахов.

Установка рекуперационной системы облегчает жизнь аллергикамУстановка рекуперационной системы облегчает жизнь аллергикамУстановка рекуперационной системы облегчает жизнь аллергикам

Принудительная вентиляция освобождает воздух в помещении от раздражающей пыли, пыльцы растений и других аллергенов. Ещё одна причина, по которой стоит использовать рекуператор для частного дома – выгодная экономия на отоплении.

Рекуператор: что это такое?

Устройство воздухообменникаУстройство воздухообменника Устройство воздухообменника

Приточно-вытяжная вентиляция с рекуператором состоит из нескольких частей:

  • устройство для забора воздуха с улицы;
  • устройство для удаления воздуха из помещения на улицу;
  • вентиляция с рекуператором;
  • соединительные каналы;
  • регулировочные диффузоры, контролирующие направление и количество перемещаемого воздуха.

Основным отличием этой системы от обычной вентиляции является рекуператор тепла. Свежий воздух с улицы проходит через теплообменник, где встречается с тёплым воздухом помещения. Потоки не смешиваются, но холодная струя прогревается и попадает в дом уже тёплой. Этот способ обогрева даёт возможность не повышая расходов на отопление добиться оптимальной температуры в помещении.

Устройство устранит запотевание окон и повышенную влажность в помещенииУстройство устранит запотевание окон и повышенную влажность в помещенииУстройство устранит запотевание окон и повышенную влажность в помещении

Основные типы рекуператоров для частного дома

Пластинчатый воздухообменник

Считается самым функциональным и сравнительно недорогим. Имеет разновидности:

  • алюминиевые, выгодно отличающиеся ценой;
  • пластиковые, имеющие более высокий коэффициент полезного действия по сравнению с металлическими;
  • целлюлозные – самые эффективные, но неустойчивые к повышенной влажности.

Пластинчатые устройства очень неприхотливы в обслуживании, редко выходят из строя и не требуют использования электричестваПластинчатые устройства очень неприхотливы в обслуживании, редко выходят из строя и не требуют использования электричестваПластинчатые устройства очень неприхотливы в обслуживании, редко выходят из строя и не требуют использования электричества

Минусом этого прибора считается обмерзание зимой.

Роторные приборы

Внутри этого устройства находятся пластины, которые вращаются при движении воздуха.

Устройства отличаются высоким коэффициентом полезного действия и устойчивостью к воздействию влагиУстройства отличаются высоким коэффициентом полезного действия и устойчивостью к воздействию влагиУстройства отличаются высоким коэффициентом полезного действия и устойчивостью к воздействию влаги

Скорость вращения ротора можно менять, что увеличивает производительность прибора. Минусом роторного рекуператора является необходимость применения расходных материалов – фильтров. Ротор нуждается в периодическом обслуживании и работает на электричестве.

Статья по теме:

Приточный клапан в стену.Приточный клапан в стену.Приточный клапан в стену. Такое устройство иногда может стать настоящим спасением от духоты и плохого микроклимата. Давайте получше разберемся в нюансах его выбора и монтажа.

Водяные рекуператоры

Рекуперация тепла в системах вентиляции  может осуществляться с помощью воды. Тепло воздушных потоков передаётся жидкости. Преимуществом подобного вида воздухообмена является отсутствие смешивания воздушных потоков и нахождение теплообменников в разных местах. Минусов у водных рекуператоров много: они расходуют много энергии, требуют дополнительной циркуляции жидкости и малоэффективны.

Водяной теплообменникВодяной теплообменникВодяной теплообменник

Рекуператоры для крыши

Используются в основном для хозяйственных помещений – ангаров, гаражей. Просты в монтаже и очень эффективны, но имеют высокую стоимость.

Принцип работы крышного воздухообменникаПринцип работы крышного воздухообменникаПринцип работы крышного воздухообменника

Как сделать своими руками рекуператор воздуха для дома

Для собственноручного изготовления воздушного теплообменника потребуются:

  • Оцинкованное железо, 2 листа.
  • Фанерный кроб для корпуса рекуператора.
  • Пробковый материал толщиной 20 мм для прокладки между листами.
  • Силиконовый герметик.
  • Датчик давления.
  • Пластиковые фланцы.
  • Электролобзик и метизы.
  • Металлический уголок.
  • Теплоизолятор (минвата).

Схема воздухообменникаСхема воздухообменникаСхема воздухообменника

  • Оцинковку режут на квадратные куски с краями в 30 и 20 сантиметров. Для изготовления рекуператора для частного дома придётся вырезать 70 пластин. Металл режут электролобзиком, стараясь, чтобы края были совершенно ровными.
  • К одной стороне каждой пластины, за исключением последней, приклеивается пробковое покрытие. Можно использовать пробку с готовым клейким слоем.
  • Все пластины собираются в единую систему, при этом каждая из них укладывается под прямым углом с предыдущей. Завершает укладку пластина без пробкового покрытия.
  • Полученную конструкцию закрепляют при помощи металлического уголка.

Обратите внимание! Все видимые щели конструкции заполняются силиконовым герметиком.

  • Для закрепления фланцев на стенках кассет потребуется установить крепежи. В нижней части оставляется дренажное отверстие для удаления конденсата через трубку.
  • На поверхности стенок устанавливаются направляющие их металлического уголка. При необходимости кассету можно будет вынуть из корпуса и почистить.
  • Внутри корпуса крепится минвата толщиной в 4 сантиметра. На места прохождения тёплого воздуха закрепляется датчик давления. Он поможет своевременно бороться с обледенением.

Основной принцип организации вентиляцииОсновной принцип организации вентиляцииОсновной принцип организации вентиляции

  • Остаётся только установить готовое устройство в вентиляционный рукав. По такому же принципу можно изготовить рекуператор для квартиры.

Поэтапный процесс изготовления устройства (видео)

Эффективность работы такого самостоятельно изготовленного прибора примерно 65 процентов. Этого вполне достаточно, чтобы создать комфортную среду в доме.

Сколько стоит прибор?

На сегодняшний день отечественные производители рекуператоров используют импортные комплектующие, поэтому такие теплообменники стоят недешево. Среди изготовителей, славящихся безупречной репутацией, стоит назвать Теплотекс, собирающий рекуператоры из датского сырья, Машимпекс, работающий на немецких комплектующих, и Данфосс, собирающий изделия из финских пластин.

Схема работы воздухообменника летомСхема работы воздухообменника летомСхема работы воздухообменника летом

Несколько советов при покупке устройства

Прежде чем сделать выбор в пользу той или иной модели, следует помнить:

  • Рекуператоры издают рабочий шум. Некоторые производители предлагают бесшумные приборы.

Небольшое устройство впишется в любой интерьерНебольшое устройство впишется в любой интерьерНебольшое устройство впишется в любой интерьер

  • Потребляемая мощность вентиляции с рекуперацией тепла имеет значение, так как устройство работает круглосуточно.
  • Некоторые устройства нуждаются в расходных материалах – фильтрах.
  • На приборе в обязательном порядке должна быть указана производительность.

Некоторые умельцы для дополнительной очистки воздуха оснащают готовые приборы специальными фильтрами из пластика или волокнистых материалов. Но стоит помнить, что за этими фильтрами нужно внимательно следить и своевременно менять на новые.

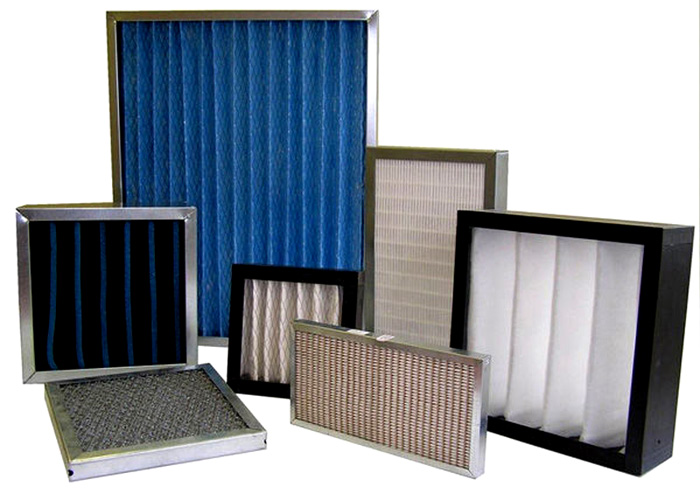

Фильтры для воздухообменниковФильтры для воздухообменниковФильтры для воздухообменников

Полезная информация! Чтобы не образовалось наледи в устройстве, время от времени нужно отключать вентилятор. Пластины оттают от тепла выходящего воздуха.

Выводы

Ещё недавно рекуперационные системы устанавливались только на промышленных предприятиях. Сейчас они становятся необходимы и для домашнего пользования.

Качественный воздухообмен особенно важен для домов, построенных по каркасной технологииКачественный воздухообмен особенно важен для домов, построенных по каркасной технологииКачественный воздухообмен особенно важен для домов, построенных по каркасной технологии

Важно качественно вентилировать дом, чтобы избежать появления плесени и аллергических реакций и при этом сохранять комфортную температуру. Именно поэтому рекуператор так важен для частного дома.

чертежи самодельного рекуператора для частного дома. Как сделать пластинчатый или роторный рекуператор для квартиры?

Для создания здорового микроклимата в жилом помещении необходима вентиляция воздуха. Летом достаточно открыть форточку или окно. В холодное время года в таком случае придётся согревать поступающий воздух. С целью существенного снижения расходов на обогрев используются теплообменники рекуперативного типа. В статье разберем, как сделать рекуператор своими руками.

Инструменты и материалы

Примерный набор материалов и инструментов:

  • металл 0.5-1 мм, текстолит или сотовый поликарбонат 1-5 мм в количестве 5, 10 или 15 м2 в зависимости от типа рекуператора;
  • рейки 2-3 мм из дерева, технической пробки или оргстекла, шириной 1-1.5 см;
  • нержавейка, ДСП, фанера для корпуса согласно чертежам;
  • минеральная вата, пенополистирол для теплоизоляции;
  • 4 фланца из пластика для воздуховодов на основе канализационных труб;
  • лобзики по дереву и металлу, желательно электрические;
  • силиконовый герметик;
  • алюминиевая трубка 2-5 мм, длина по проекту;
  • универсальный клей;
  • саморезы;
  • стальной уголок 20х20 мм, длина по проекту;
  • шуруповёрт, ножовка по металлу;
  • фильтры бумажные, автомобильные – сколько потребуется;
  • строительный нож;
  • молоток;
  • дрель, набор свёрл;
  • вентиляторы компьютерные или канальные в зависимости от проекта.

Фильтры заменяются или очищаются раз в 1-4 месяца.

Рекомендуются НЕРА-фильтры. Они недорогие, при этом выполняют очень глубокую очистку воздуха, в продаже есть разные типоразмеры.

Материалы заготавливаем соответственно выбранному типу рекуператора.

Схема изготовления

Прежде чем приступать к изготовлению, разберем, какие бывают рекуператоры. Приведём основные виды:

  • собранные из тонких пластин;
  • с применением вращения ротора;
  • коаксиальные;
  • изготовленные из трубок;
  • с отдельным теплоносителем.

Общие параметры теплообменников:

  • пластинчатый – КПД 60-80%, компактный, легко подключается;
  • противоточный – КПД 80-90%, установка сложнее, более дорогой;
  • роторный – КПД 75-85%, подходит для одной квартиры.

Квадратный теплообменник является основным узлом пластинчатого рекуператора. Пластины изготавливают из листов меди, алюминия толщиной 0.5-1.5 мм в зависимости от размера устройства. Можно использовать алюминиевую фольгу, но это дорого и сложно в изготовлении. Дешевле и проще в обработке полипропилен и поликарбонат 3-10 мм, практически без уменьшения КПД.

Из алюминиевых трубок можно собрать трубчатый рекуператор. От квадратного он отличается только формой в виде трубы, имея практически такой же КПД. Крепится в стене, то есть не требует системы крепления к потолку.

Из нескольких автомобильных радиаторов (обычно 2-4) можно сконструировать рекуператор с отдельным теплоносителем. Переносчиком тепла служит вода либо антифриз.

Для частного или загородного дома проще всего сделать своими руками пластинчатый рекуператор воздуха. Принцип его работы: тёплый и холодный воздушные потоки проходят сквозь друг друга не перемешиваясь.

Имеет следующие преимущества:

  • простые конструкция и технология монтажа;
  • КПД до 80%;
  • большой срок службы;
  • минимальное потребление электроэнергии;
  • легко модернизировать.

Недостаток – образование водного конденсата при отрицательной температуре. Требуется как-то его удалять.

Разберем пошагово инструкцию его изготовления:

Из листов металла нарезаются квадраты 40х40, 50х50 мм в зависимости от желаемой мощности прибора в количестве 70-80 штук и площадью не меньше 3-5 м2. Плюс к этому 2 квадрата тех же размеров из фанеры или ДВП для обкладки батареи теплообменника.

Заметим, что элементы теплообменника можно изготовить из сотового поликарбоната, который дешевле и проще в обработке, а также не требует применения прокладок. Рекомендуется брать листы типа 2Н толщиной 4 мм.

Пожалуй, самая выгодная схема: для подачи тёплого воздуха использовать пластину из поликарбоната, а для холодного – металлическую.

Из рейки или пробки готовятся прокладки для металлических пластин по их размерам и шириной 1-1.5 см с расчётом 3 штуки на 1 пластину.

Рассчитывается приблизительная толщина стопки пластин по формуле Т= (тл х тп) х К + Д, где:

  • тл – толщина листа;
  • тп – толщина прокладки;
  • К – количество листов;
  • Д – допуск (сантиметров 10).

Отрезаем 4 уголка вычисленной длины, закрепляем на рабочем столе вертикально по углам 1 квадрата из дерева. Это шаблон для сборки.

Наклеиваем на каждый металлический лист по три прокладки: 1 по центру и 2 на краях параллельно друг к другу.

Формируем теплообменник, укладывая на шаблон лист за листом, поворачивая каждый раз на 90 градусов. Так организован обмен теплом в этом устройстве.

Завершается сборка вторым квадратом из дерева. Сверху кладём груз 5-6 кг до полного высыхания клея. Затем, отметив высоту пачки на уголках, снимаем их, удаляем лишнее. Саморезами прикрепляем к обкладкам.

Изготавливаем корпус по размерам теплообменника: основной масштаб – это его диагональ и толщина.

В случае одного пакета его края могут крепиться на всех сторонах корпуса. Отверстия в боковых стенках выпиливаются под имеющиеся материалы, такие как вентиляторы, входные/выходные вентиляционные короба или трубы.

Следует иметь в виду, что теплообменник монтируется вертикально так, чтобы вентиляторы оказались вверху. Это важно для оттока конденсата: сливная трубка должна находиться в правой нижней части рекуператора.

Из помещения воздух подаётся ко входу левого на рисунке вентилятора, а правый – всасывает наружный воздух.

В случае если устройство будет работать в неотапливаемом помещении, теплоизолируйте его как можно лучше, например, минеральной ватой, пенополистиролом.

Один из вариантов установки пластинчатого рекуператора приведён на рисунке.

Далее рассмотрим, как в домашних условиях собрать самому коаксиальный рекуператор.

Преимущества рассматриваемого устройства:

  • не имеет движущихся частей;
  • хороший КПД до 65%;
  • простота конструкции;
  • автономность – монтируется непосредственно в стене.

Все необходимые материалы легко приобрести в хозяйственном магазине:

  • пластиковая канализационная труба диаметром 16 см;
  • тройники – 2 шт.;
  • соответствующие трубе и вентиляторам переходники – 3 шт.;
  • алюминиевая гофротруба диаметром 10 см, длина равна 1.5 длины пластиковой трубы.

Диаметры переходников, гофротрубы и вентиляторов одинаковые:

  1. Определяемся с длиной трубы, помня, что КПД напрямую зависит от этого параметра. Отрезаем по размеру обе трубы.
  2. Размещаем кольцами предельно растянутый гофр внутри пластиковой трубы.
  3. После растяжки присоединяем тройники с обеих сторон так, чтобы гофр проходил в ответвления. Приклеиваем алюминий по диаметру к краям пластика, отрезаем лишнее.
  4. Присоединяем третий переходник со стороны домашней части трубы. С этой же стороны устанавливаем вентиляторы: через гофротрубу воздух выдувается наружу.
  5. Не забываем оба уличных отверстия закрыть фильтрами, чтобы мухи не летели.

В том случае, если рекуператор проходит через стену, вставьте его в канал стены и продолжайте с пункта 2.

Для небольших помещений и при наличии материала можете собрать трубчатый теплообменник рекуперации воздуха. Комплектующие те же, что в предыдущем случае, только надо заменить гофротрубу на трубки алюминиевые или стальные с диаметром 3-5 мм, взять немного листового металла либо пластика 2-4 мм и два Т-образных тройника:

  1. Из листа по диаметру трубы вырезаем 2 круга. Разметив произвольно, одновременно в обоих высверливаем отверстия под внешний размер трубок. Чем больше отверстий, тем выше КПД.
  2. Все трубки собираем между кругами, проклеивая соединения. Теплообменник готов.
  3. Помещаем его в трубу. На обе стороны надеваем тройники так, чтобы край каждого был выше пластин теплообменника.
  4. С одной стороны конструкции в оба раструба тройника укрепляем вентиляторы.

Противоположные следует закрыть фильтрами.

Представим интересное практическое решение: парный трубчатый реверсивный рекуператор для монтирования в стене.

Необходимые материалы:

  • 2 отрезка канализационной трубы;
  • заглушки на них – 2 шт.;
  • схема управления.

Общий вид приведён ниже:

  1. Как обычно, рисуем чертеж с учётом места эксплуатации прибора. Отрезаем кусок трубы и необходимое количество трубок.
  2. Забиваем рабочий объём трубками вплотную.
  3. Монтируем вентиляторы в заглушку «спинами» друг к другу. С другой стороны трубы клеим фильтр.
  4. Повторяем операции для второго устройства.
  5. Ответственный момент – изготовление электронной схемы управления. Принцип работы системы двух блоков «тяни-толкай»: один выталкивает воздух в течение, например, минуты, другой – засасывает, и наоборот.

Вместо трубок предлагается использовать пластмассовые шарики с диаметрами около 5 мм. Поверхность обмена теплом значительно увеличится, и КПД – тоже.

Роторный рекуператор воздуха имеет высокий КПД, однако считается малопригодным для установки в жилых помещениях из-за высоких массогабаритных показателей, сложности изготовления и сборки.

Принцип функционирования понятен из рисунка: в кожухе вращается барабан, состоящий из множества канальцев, образованных гофрированным тонким металлом или трубочками, в которых и происходит теплообмен. В состав кожуха входят 2 воздушных короба подачи и отвода.

Ясно, что в такой конструкции происходит смешение потоков и частичный возврат воздуха, что уменьшает эффективность прибора. Но есть и плюс – влажность практически не изменяется.

Представляем вариант самодельного роторного рекуператора воздуха.

Материалы:

  • длинный стальной стержень с резьбой, диаметр 5-10 мм;
  • щипцы для блоков-заклёпок;
  • G-образная струбцина.

Приведем примерный порядок действий:

  • Создаём чертежи всего устройства под роторный теплообменник, включая короба отвода-подвода воздуха, крепления моторчика, привод и прочее.
  • Нарезаем трубки в количестве, рассчитанном по формулам: К = (площадь барабана) / (площадь трубки) или [ (радиус барабана) / (радиус трубки) ]х2. Длина трубок меньше длины барабана сантиметра на 2, чтобы была возможность загнуть бортики сверху и снизу.
  • Если удалось найти трубу из металла или пластика с нужными диаметром и длиной, переходите к следующему пункту. В противном случае из металла сделайте барабан по своему эскизу. Для этого вначале выпилите круг из фанеры, затем металлический прямоугольник. Сверните его вокруг фанерного кружка с нахлёстом, скрепите струбциной. Действуя дрелью и щипцами, склепайте края цилиндра.
  • Из листа металла делаем 2 круга, и лобзиком вырезаем из них 2 торцевые крестовины.
  • Концы резьбового стержня зашлифовываем – это ось теплообменника.
  • Собираем каркас ротора: цилиндр + крестовины + ось. Туго набиваем цилиндр трубками.

Ротор рекуператора готов. Смонтируйте его в корпусе воздухообменника.

Как увеличить КПД

Для увеличения эффективности самодельного устройства следует тщательно исполнять технологические операции на всех этапах его проектирования и изготовления.

КПД – это доля энергии, которую при теплообмене тёплый воздух отдаёт холодному. Поэтому следует максимизировать эту долю:

  • увеличить габариты прибора – увеличивается время взаимодействия воздушных потоков, а значит, и теплообмен;
  • увеличить площадь рабочей поверхности рекуператора, используя гофрированные пластины с меньшими размерами профиля;
  • проектировать большие объёмы выходящего воздуха, чем входящего;
  • использовать теплоизолирующие материалы хорошего качества;
  • тщательно герметизировать все объёмы с движущимся воздухом, не допуская смешения потоков;
  • вовремя очищать или заменять входные/выходные фильтры, уменьшая этим сопротивление потоку воздуха и улучшая его качество;
  • если у вас неуправляемый рекуператор, в зимнюю пору время от времени отключайте входной вентилятор, чтобы удалить наледь внутри устройства.

После установки рекуператора в рабочее положение разумно и интересно узнать его КПД. Эта величина даёт отношение доли переданной холодному воздуху энергии от тёплого домашнего.

Порядок такой:

  1. включаем прибор, выжидаем некоторое время;
  2. градусником измеряем три температуры – с улицы на входе устройства, в доме, на выходе;
  3. вычисляем по формуле КПД = (Тр-Ту) / (Тд-Ту) *100, где
    • Тр – температура на выходе рекуператора;
    • Ту – температура на входе, с улицы;
    • Тд – температура дома.

Пример: Тр=17, Ту=5, Тд=24 градусов. КПД = (17-5) / (24-5) *100=63%.

Рекомендации

Выбирайте тип рекуператора, исходя прежде всего из имеющихся возможностей – материальных и финансовых.

Нарисуйте схемы устройства и чертежи отдельных элементов и узлов. Сделайте, если есть возможность, хотя бы простейший расчёт основного параметра рекуператора – его площади.

В случае пластинчатого теплообменника из металла эта площадь в расчёте на одного человека 4-6 м2 в зависимости от объёма помещения, а мощность вентилятора – 60-100 м3/час.

В общем случае КПД зависит от размеров агрегата, поэтому используйте свои возможности в полной мере.

Наглядный обзор создания роторного рекуператора своими руками для дома представлен в следующем видео.

Вентиляция в частном доме

Когда-то на Руси все дома были деревянными, бревенчатыми, и ни внутри, ни снаружи штукатурки не было. Это означает, что дом просто «дышал», впитывая воздух с улицы и пропуская его внутрь. Окна и двери из дерева также не препятствовали естественному воздухообмену. В каждом деревенском доме была русская печь, отводившая выхлоп через дымоход. Благодаря этому в частном доме была проведена естественная вентиляция.

Уже сейчас, если вас интересует строительство деревянного дома с деревянными окнами и дверями, с обязательным оснащением камином или печью, проблема вентиляции такой конструкции просто отпадает. В таком доме все процессы будут происходить естественно, как в старину. В жаркий день будет прохлада, а в холодное время года камин или печь не только обогреют комнату, но и выведут на улицу затхлый воздух. А если говорить о постройках не из бруса или бревна, оборудованных очень плотными стеклопакетами, то необходимо определиться, как будет обеспечена вентиляция в частном доме.

Для примера можно взять коттедж, построенный по каркасной технологии. В таком доме стены совсем не дышат, так как они плотные. Именно поэтому вентиляция в частном доме, построенном по этой технологии, является особой проблемой. В случае очень маленького дома проблема иногда решается установкой современных окон, оснащенных системой микровентиляции. Кроме того, возможна установка приточно-вытяжной системы вентиляции. У него очень простой принцип работы, а процедура установки не особо сложная.Из жилого дома принудительно удаляют «плохой» воздух, а с улицы откачивают свежий в таком же объеме. Делается это за счет введения в стены и потолок специальных вентиляционных каналов. Именно поэтому вопрос, какой должна быть вентиляция в частном доме, нужно решать еще на стадии проектирования. Для конкретного помещения принцип работы вентиляции нужно определять индивидуально. Если вы планируете построить и обустроить свой дом самостоятельно, то стоит проконсультироваться с опытным специалистом по вопросам, связанным с подбором оптимальной системы.Строительные нормы предполагают, что вентиляция в частном доме может быть одного из типов: естественная, приточная или приточная. И тогда только профессионал сможет подобрать подходящий тип вентиляции, а также соблюсти все нормы воздухообмена.

Приточно-вытяжная система имеет ряд недостатков, одним из которых считается возможность использования в ней теплообменника, не потребляющего энергию и не требующего подачи горячей воды. Систему вентиляции следует дополнить рекуператором, который позволит минимизировать процент теплопотерь.Если вы хотите создать вентбассейн, то он должен быть оборудован осушителем. Если говорить о системе вентиляции с рекуператором, стоит отметить, что она позволяет сохранять тепло даже в тех случаях, когда за окном стоит отрицательная температура, так как воздух, поступающий в дом, прогревается и только потом подается. внутри. Рекуператор можно использовать только вместе с системой вытяжной вентиляции. Такая система значительно удешевляет отопление помещения.Летом система работает аналогично, но в обратном направлении. Так можно снизить нагрузку на кондиционеры, а также сэкономить электроэнергию.

Важно помнить и о таком важном моменте, как вентиляция канализации в частном доме. Такая система не допустит скопления в канализации различных газов и запахов, что часто приводит к негативным последствиям. Монтаж такой системы следует производить после консультации со специалистом.

.

Приточно-вытяжные для домов Дома Типы рекуператоров

Вентиляционные отверстия для домов Типы домов Рекуператоры

Описание продукта

Приточно-вытяжная установка Holtop - это устройство, используемое для регулирования и циркуляции воздуха в системах отопления, вентиляции и кондиционирования (HVAC) любого здания.


Наша универсальная линейка вентиляционных установок (AHU) предназначена для работы и предназначена для установки на стене или крыше.Требует минимального механического охлаждения и предлагает огромный потенциал естественного охлаждения - максимизируя эффективность и сводя к минимуму эксплуатационные расходы.

Приложение

Торговый центр - это магазин самообслуживания, предлагающий широкий выбор продуктов питания, напитков, товаров для дома и т. Д. В таких общественных местах центральная приточная установка обеспечивает подачу свежего воздуха, чтобы люди чувствовали себя комфортно.


Наша семья и друг хотят проводить время, посвященное покупкам, в комфортной обстановке.Система кондиционирования воздуха для торгового центра должна обеспечивать комфорт в любое время и в то же время с ЭФФЕКТИВНОСТЬЮ потребления энергии, чтобы снизить эксплуатационные расходы. Holtop может предоставить комплексное решение HVAC для чистого кондиционирования воздуха с высокой энергоэффективностью и гарантировать максимальное содержание КИСЛОРОДА с минимальными затратами энергии.

Holtop Solution:

Используйте теплообменник с устройствами рекуперации тепла, установленный на вентиляционной установке между приточным и вытяжным воздухом, чтобы снизить потребность торгового центра в обогреве и охлаждении.КПД до 70%.

Holtop HVAC Diagram

FAQ

1. Как мы можем быстро выбрать кондиционер и его решение в соответствии с потребностями проекта?
Holtop имеет обширную команду, имеющую опыт работы над всеми видами решений для кондиционирования воздуха для любого здания, контролирующего качество воздуха, независимо от проекта частного дома или промышленного предприятия. Прежде всего, для нам нужно знать место обслуживания AHU и размер помещения (было бы лучше, если бы был доступен чертеж AutoCAD), а также данные о местном климате.

2. В чем заключается главная особенность вентиляционной установки Airwoods / Holtop?
: Более 15 лет на производстве и разработке приточно-вытяжных установок с устройствами рекуперации тепла воздух-воздух. Строгое проектирование и производство в соответствии с GB / T 1429-2008 и утвержденным ISO контролем качества с сильной командой инженеров AHU гарантируют качество и производительность, идеально соответствуют фабрике тепловых мостов TB2, механической прочности D1 и теплопередаче T2 (En 1886-2007) и утечке воздуха соотношение 0.94% (GB / T1429-2008)


3. Для какого успешного проекта ваша AHU работает?
Airwoods / Holtop AHU успешно применяется в автомобильной промышленности (Benz, General Motors, Geely motors, Greatwall motors, Chery motors и т. Д.), Полиграфической фабрике, теплице, торговом центре и т. Д. Наша цель - помочь вам найти высокий эффективность, низкие эксплуатационные расходы, высокоэффективное решение HVAC как в коммерческой, так и в промышленной сфере.

4. Каковы ваши сроки доставки и посылка?
Нормальный рабочий день в AHU занимает 3 недели.Упаковка должна подходить для морских перевозок и хорошо защищать AHU с фанерным корпусом.

FAQ

1. Как мы можем быстро выбрать AHU и его решение в соответствии с потребностями проекта?
Holtop имеет обширную команду, имеющую опыт работы над всеми видами решений для кондиционирования воздуха для любого здания, контролирующего качество воздуха, независимо от проекта частного дома или промышленного предприятия. Прежде всего, для нам нужно знать место обслуживания AHU и размер помещения (было бы лучше, если бы был доступен чертеж AutoCAD), а также данные о местном климате.

2. В чем заключается главная особенность вентиляционной установки Airwoods / Holtop?
: Более 15 лет на производстве и разработке приточно-вытяжных установок с устройствами рекуперации тепла воздух-воздух. Строгое проектирование и производство в соответствии с GB / T 1429-2008 и утвержденным ISO контролем качества с сильной командой инженеров AHU гарантируют качество и производительность, идеально соответствуют фабрике тепловых мостов TB2, механической прочности D1 и теплопередаче T2 (En 1886-2007) и утечке воздуха соотношение 0.94% (GB / T1429-2008)


3. Для какого успешного проекта ваша AHU работает?
Airwoods / Holtop AHU успешно применяется в автомобильной промышленности (Benz, General Motors, Geely motors, Greatwall motors, Chery motors и т. Д.), Полиграфической фабрике, теплице, торговом центре и т. Д. Наша цель - помочь вам найти высокий эффективность, низкие эксплуатационные расходы, высокоэффективное решение HVAC как в коммерческой, так и в промышленной сфере.

4. Каковы ваши сроки доставки и посылка?
Нормальный рабочий день в AHU занимает 3 недели.Упаковка должна подходить для морских перевозок и хорошо защищать AHU с фанерным корпусом.

Информация о компании

Holtop Factory

Holtop - один из лучших производителей ERV / HRV, теплообменников и AHU в Китае, основанный в 2002 году, площадью более 30 000 квадратных метров, оборот 2012 года 42 миллиона долларов, у нас есть лаборатория энтальпийного тестирования. для тестирования продуктов. Являясь лидером в области оборудования для рекуперации энергии / тепла, мы сотрудничаем с более чем 30 известными компаниями, расположенными в Европе, на Ближнем Востоке, в Корее, Юго-Восточной Азии, на Тайване и т. Д.поставляет оборудование для Олимпийских игр в Пекине и Шанхайской Экспо 2010, сотрудничает с отечественными и международными брендами, такими как Midea, Haier, Hitachi и др.



Партнер Holtop

Holtop сотрудничает со всемирно известным брендом или предлагает OEM-услуги, включая Hitachi , LG, McQuay, TRANE, Systemair, Aldes, York, Haier, Gree, MHI Group, Midea, Carrier, Dunham-Bush и т. Д.

Продукция Holtop олицетворяет высшее качество в области вентиляции с рекуперацией тепла, зарегистрированная в Китае, сертифицирована CE, Eurovent, ISO и другие одобренные тесты, такие как тест на огнестойкость, тест на плесень, тест на энергосберегающую продукцию.И т. Д.

.

Как выбрать рекуператор воздуха для квартиры?

Создание благоприятного микроклимата в жилых помещениях стало практически непременным условием при проектировании и техническом обслуживании современных квартир и частных домов. Как ни странно, проблема вентиляции обострилась именно с появлением технологических и высокопрочных строительных материалов. В частности, окна и двери производятся с расчетом на максимальную герметичность, предотвращающую естественную вентиляцию.Многие до сих пор пытаются решить проблему с помощью кондиционеров и систем с принудительной вентиляцией, но этих мер недостаточно. Оптимальным решением в данной ситуации может стать рекуператор воздуха для квартиры, который не только обеспечивает вентиляцию, но и обладает функцией энергосбережения. Существует множество конструкций вентиляционных систем, которые предусматривают такое дополнение, поэтому к выбору оборудования следует подходить ответственно.

Что такое рекуператор?

Хотя это устройство часто путают с вентиляцией, это не совсем так.В традиционных конфигурациях он действует как вспомогательный компонент, способствуя как выделению тепла, так и обновлению воздушной среды в помещении. Теперь необходимо конструктивно разобраться в вопросе, что такое рекуператор для квартиры? Данная установка является приточно-вытяжной, задача которой - отвод отработанного воздуха. При этом устройство обеспечивает подачу чистого наружного воздуха. Сам рекуператорный блок предусматривает наличие теплообменника, накапливающего тепло в помещении.Другими словами, в процессе обновления нагретый воздух передает свое тепло набегающим потокам, что увеличивает энергосберегающую функцию устройства. Собственно, в удешевлении отопления и есть главная особенность этого устройства.

Выбор теплообменника

Это основной компонент системы, так как он аккумулирует тепло. В бытовых целях обычно используют крестообразный или роторный теплообменник. В моделях первого типа используется пластинчатая конфигурация.В этой конструкции предусмотрен один вал, который разделен на два несвязанных канала. Один из них обеспечивает вывод теплого воздуха, а второй - уличный поток. В процессе такого обмена свежий воздух нагревается через съемные пластины. Кстати, эффективность инструментов во многом зависит от материала, из которого они сделаны. Например, немецкий рекуператор воздуха для квартиры Marley Menv 180 содержит керамические элементы, увеличивающие функцию теплопередачи.

Принцип действия роторных моделей основан на работе цилиндрического вращающегося барабана, в котором заключены небольшие пластины. С их помощью образуется сеть каналов, по которым циркулирует воздух. Поворотные модели демонстрируют высокий КПД, но проигрывают крестообразным аналогам из-за низкой защиты от загрязнения.

Выбор по блоку приточного воздуха

Этот элемент выполняет две задачи - обеспечивать достаточную мощность для циркуляции воздуха и обеспечивать объем для прямого обмена.Агрегат должен быть способен обрабатывать весь объем воздушных масс, отводимых от помещения. Сами производители таких устройств советуют выбирать их с расчетом на кратность обмена, то есть соотношение кубатуры помещений и объема удаляемого воздуха. Учитывая, что в документации можно указать минимальный объем воздуха для каждого помещения в отдельности, обычно за основу берется большая кратность обмена. Также в вопросе, как выбрать рекуператор для квартиры и дома, следует учитывать возникающее в системе аэродинамическое сопротивление.Дело в том, что при эксплуатации агрегата могут встречаться препятствия в виде фильтров, нагревателей, увлажняющих устройств и других элементов, которые могут повышать требования к производительности оборудования.

Оптимальные характеристики воздуховодов

Воздуховоды для работы систем с рекуператорами могут иметь разные исполнения, различающиеся по форме и размеру. В частности, бывают прямоугольные и круглые валы. С точки зрения эксплуатационных параметров первый вариант предпочтительнее.По сравнению с круглыми каналами их прямоугольные аналоги обладают более высоким потенциалом аэродинамического сопротивления. Если вы планируете установить такой рекуператор воздуха для квартиры своими руками, то с установкой могут возникнуть проблемы. Однако большой диаметр и в случае круглых каналов может вызвать массу проблем. Если в частном доме место для укладки можно найти на чердаке или в подвале, то в квартире одним из самых популярных вариантов является подпотолочная ниша.Если говорить о конкретных диаметрах, то на рынке есть модели воздуховодов со средним диаметром от 10 до 25 см.

Требования к фильтрам

Принцип рекуператоров неизбежен - это взаимодействие отработанного и свежего воздуха с целью передачи тепла. В результате увеличивается риск загрязнения чистого воздуха. Фильтр решит эту проблему. Итак, если для квартиры планируется использовать рекуператор воздуха, то подойдет защита категории F7.Это фильтры, которые можно использовать для создания барьера для частиц размером 0,5 мкм, а также для предотвращения развития спор грибов. Если модель подбирается для отдельной комнаты, подойдет менее эффективный, но более дешевый фильтр G3. Для удобства пользователя современные системы рекуперации оснащены устройствами индикации уровня загрязнения фильтра. Они анализируют степень засоров, а затем сообщают о необходимости чистки или замены фильтра.

Автоматика и опции

Наличие регулирующих автоматов в данном случае не просто средство повышения удобства эксплуатации оборудования.Прежде всего, это дает возможность оптимально адаптировать температуру и влажность к запросам хозяина. Среди новейших опций, которыми оснащается современный рекуператор воздуха для квартиры, - паровой увлажнитель воздуха, охладители и эффективные фильтры, обеспечивающие высокую степень защиты от пыли и других загрязнений. Также производители успешно осваивают технологию радиосвязи между несколькими вентиляционными установками. Это расширяет функциональные возможности систем и повышает эргономику с точки зрения пользователя.

Системы для дома и квартиры - в чем отличия?

Основное отличие вентиляционных комплексов в масштабах, производительности и функциональности. Однако это не означает, что устройства для квартиры менее выгодны по характеристикам. Их возможностей достаточно для работы с несколькими помещениями. В квартирах обычно используются моноблочные системы с роторными или пластинчатыми теплообменниками. Кстати, рекуператор воздуха для квартиры, фото которого представлены ниже, демонстрирует пример такой конструкции.

Для частных домов модели компонентов, включая системный блок, один или несколько вентиляторов, фильтров и дефлектор, которые можно разместить в подкровельном пространстве. Также при оснащении домов и коттеджей рекуператорами иногда реализуются так называемые почвенные комплексы, которые следует рассматривать отдельно.

Особенности наземных систем

Концепция грунтового воздуховода была разработана как средство дополнительного обогрева. В целом работа таких систем напоминает традиционное рекавери.В случае наземных систем тепло от земли используется на уровне около 2 м от поверхности. Зимой в этих слоях почва теплая, а летом - холодная. Стандартный теплообменник этого типа изготавливается из полипропиленовых труб диаметром 20 см. Несмотря на внешнюю сложность, отмечается высокий КПД таких систем. Например, при определении вопроса, как самостоятельно сделать рекуператор воздуха для дома, желательно использовать грунтовую конструкцию. Он будет включать воздухозаборник на улице, подземные трубы и стык с главной вентиляционной шахтой в доме.Как показывает практика, зимой таким способом можно поднять температуру наружного воздуха примерно на 12 ° С. Для улучшения эффекта и улучшения взаимодействия земли с трубами изначально следует выбирать материал с добавками, повышающими теплопроводность.

Монтажные работы

Оценивая возможности установки рекуператора, не забывайте, что это только часть системы вентиляции. То есть основные работы будут связаны с установкой воздуховодов и центрального блока.Для этого может потребоваться алмазное сверление, поэтому стоит подумать о возможных средствах защиты декоративного покрытия. Далее производится разводка каналов разводки, по которой будет запитываться рекуператор воздуха для квартиры. Своими руками эту операцию можно выполнить с помощью специального инструмента.

.

Рекуперационная система Вентиляция рекуператора с фильтром

Жилой ERV HRV Система вентиляции с рекуперацией тепла для всего дома

Марка

Название продукта

ERV / HRV / Рекуператор / Система вентиляции с рекуперацией тепла

Holtop

Материал

Нержавеющая сталь

Функция

Обменивать воздух и поддерживать его качество.Экономия энергии и тепла

Приложение

Дом, офис, фабрика, площадь, туалеты и другие дома

Воздушный поток

150-2000 м3 / ч

Место происхождения

Пекин, Китай

Характеристики

- Энергосберегающий двигатель BLDC, 10 скоростей

- Высокая эффективность рекуперации энтальпийного тепла, более комфортный микроклимат в помещении

- G3 + Фильтр F9, эффективность более 96% для фильтрации твердых частиц от 2.От 5 мкм до 10 мкм

- Интеллектуальная система управления, дополнительная функция контроля CO2 и влажности, внешнее управление и управление BMS

- Сигнализация двойного фильтра, сигнализация таймера или сигнализация другого манометра

- Автоматический байпас, интеллектуальное управление по температуре наружного воздуха

Класс энергоэффективности A в соответствии с постановлением ЕС № 1254/2014.

Простота установки и обслуживания

Установка может быть установлена ​​горизонтально или вверх ногами.Квадратное инспекционное отверстие


450 мм позволяет легко выполнять техническое обслуживание фильтров и теплообменников.


Размеры

63

63
7 E F ​​ G I K M N XHBQ-D1.5DMTHA 580 736 100 795 510 19 290 20 264 Φ144 XHBQ-D2.5DMTHA 599 10020 675 657 19 315 ​​ 111 270 Φ144 XHBQ-D3.5DMTHA 804 814 100 675 862 19 111 270 Φ144 XHBQ-D5DMTHA 904 894 107 754 960 19 500 111 270 Φ194 XHBQ-D6.5DMTHA 884 1186 85 1115 940 19 428 170 388 Φ242 XHBQ-D8DMTHA 1134 118620 17 1190 19 678 170 388 Φ242 XHBQ-D10DMTHA 1216 1199 85 1130 1273 19 17 621 388 Φ242 XHBQ-D13DMTHA 1216 1199 85 1130 1273 19 621 171 388

0 Φ242 9

0 988 988 988 988 Интеллектуальный контроллер

Функции
- Реле скорости воздушного потока (10 скоростей)
- Отображение температуры
- Автоматический байпас
- Недельный таймер
- Память данных / питание для перезапуска
- Автоматическое размораживание
- Размораживание электрического нагревателя (опция)
- Комфортный обогрев (опция)
- Внешнее включение / выключение
- Контроль концентрации CO2
- Интеграция BMS
- Монитор рабочего состояния
- Контроль влажности (опция)
- Естественное ночное охлаждение

Места применения

Сотрудничающие партнеры

.
