Многообразие мансардных крыш дает возможность выбрать одну из разновидностей с учетом формы и размеров дома, а также выделенного на строительство бюджета…

Сегодня в статье рассмотрим темы – виды мансардных крыш. Расскажем, чем эта кровельная конструкция отличается от других, и почему она получила такое название. Из каких элементов крыша сооружается, какие материалы для этого используются. А также обозначим основные операции монтажного процесса, касающихся возведения крыши той или иной разновидности. Разберетесь в представленной информации, будете себя уверенно чувствовать при разговоре с представителями подрядной компании и архитекторами, которым доверили создание проекта дома с мансардой и его строительство.

Классическая мансардная крыша

Что такое мансардная крыша

Необходимо в первую очередь обозначить, что мансарда частного дома – это помещение, расположенное под кровлей. То есть его пространство не разделено перекрытием на комнату и чердак. Получается общее пространство, которое от улицы ограждено только крышей.

А значит, любая кровельная конструкция, соответствующая данному конструктивному наполнению, может считаться мансардной.

Разновидности мансардных крыш

Наверное, надо обозначить, что под любой кровельной конструкцией можно организовать мансардное помещение. И это в независимости от ее формы и размеров. Поэтому любые конструкции крыш можно использовать в качестве мансардных. Поэтому рассмотрим их по отдельности.

Односкатная крыша

Чисто конструктивно это скат, который упирается своими краями на стены дома, возведенные разной высоты. Именно разность высот и определяет угол наклона ската. Сама конструкция собой представляет два бруса мауэрлата, расположенные на разных стенах, на который упираются стропильные ноги. Если дом возведен из бревен или брусов, то верхний венец строения используется в качества мауэрлата.

Односкатная крутая крыша мансардного типа

Односкатная крыша – не самый лучший вариант, хотя самый простой и малозатратный. Многое будет зависеть от угла наклона. К примеру, на верхнем фото показан вариант с очень крутой кровлей. Под ней внутреннее пространство мансарды сужается к нижнему краю системы. И во многих случаях его использовать сложно. И хотя дизайнеры предлагают разные варианты, но решение проблемы может оказаться дорогим.

Поэтому, если принято решение сооружать мансардную крышу в один скат, то предварительно надо продумать эффективность использования пространства мансарды. На фотографии ниже показано, как правильно строить односкатную крышу, чтобы под ней осталось много пространства, которого бы хватило использовать помещение в полной мере.

Мансарда под односкатной кровлей

Строительство односкатной крыши мансардного типа достаточно простое. Для этого требуется всего лишь несколько стропил, которые укладываются на стены с шагом 1,0-1,2 м. Между ними закладывается теплоизоляционный пирог из утеплителя, паро- и гидроизоляционных слоев. Если правильно провести утепление крыши, то это гарантия снижения тепловых потерь до минимума. А это не только комфортные условия проживания в мансарде, но и значительная экономия потребления энергоносителей, затрачиваемых на отопление дома.

Двускатная

Еще одна традиционная разновидность, сооружение которой не составляет большого труда и значительных затрат. Это два ската, стыкуемых верхними краями на коньке. Нижними краями стропильная система упирается в мауэрлат.

Этот вариант лучше предыдущего хотя бы только по одной причине – возможность увеличить пространство под крышей максимально. Особенно, если продлить стены дома хотя бы в половину второго этажа. А уже на них устанавливать саму кровельную конструкцию.

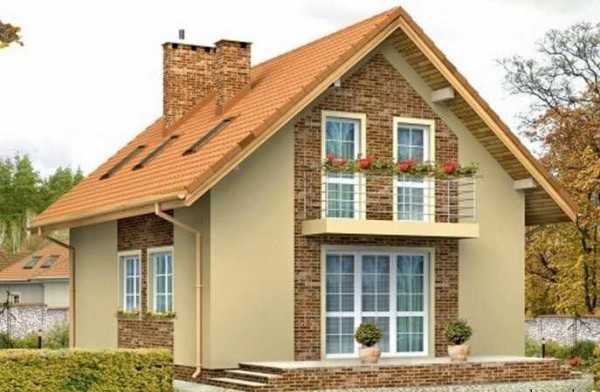

Двускатная мансардная крыша

Но не все дома с мансардой строятся по типу здания на фото выше. Нередко архитекторы предлагают классические конструкции. То есть крыша стропильной системой упирается в стены, возведенные до верхнего уровня первого этажа. И здесь придется столкнуться с теми же проблемами, как и с крутой односкатной крышей, в местах ее стыка с перекрытием строения. Узкие участки сложно эксплуатировать. Поэтому дизайнеры чаще предлагают там установить места хранения. Но даже такой вариант иногда не спасает.

Надо отдать должное классике жанра, предпочтение все чаще отдается ей. То есть внешний вид здания для многих предпочтительнее, чем эксплуатация полного пространства мансардного помещения. На фотографии ниже показан дом с мансардой под классической двускатной крышей. Обратите внимание, как можно сформировать проемы: оконные и дверные. Особое внимание фронтону, где чаще и устанавливают окна. Но если подойти к решению оригинального внешнего вида двускатной мансардной крыши, то можно организовать рядом крытый балкон. Вот здесь и сыграет свою роль фронтон, где обустраивается входная дверь.

Классическая двускатная крыша для мансарды

Добавим, что мансардные крыши в два ската могут быть симметричными и асимметричными. Последний вариант встречается на просторах России нечасто. Но такие крышные модели в плане организации пространства под ними очень привлекательны. Особенно, если пологий скат возведен на стене второго этажа. Пол кровельной конструкцией получается практически полноценная комната с большим удобным объемом.

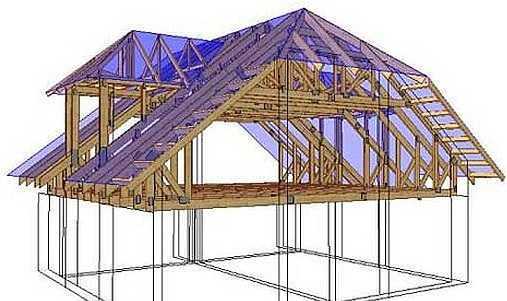

Вальмовая

Эта разновидность одна из самых красивых крыш домов с мансардой. Она в первую очередь эргономична, хорошо вписывается в ландшафтный дизайн любого типа. При этом сама конструкция хоть и сложная в сооружении, но под ней образуется большое пространство. Особенно в этом плане надо отметить полувальмовый вариант.

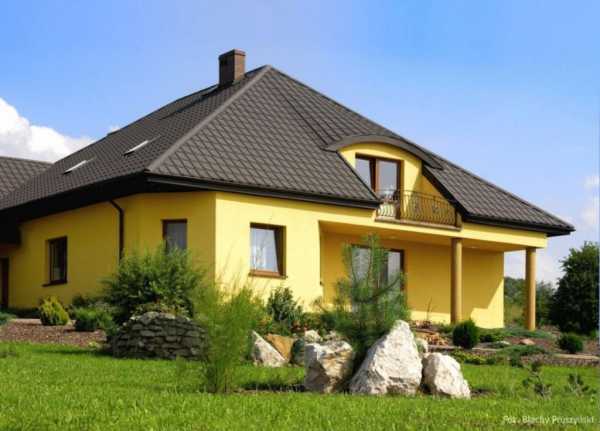

Вальмовая кровля дома с мансардой
На нашем сайте Вы можете ознакомиться с самыми популярными в Подмосковье участками для строительства загородного дома. В фильтрах можно выставить желаемое направление, наличие газа, воды, электричества и прочих коммуникаций.

На таких крышах обычно устанавливают мансардные окна. Для многих конструкций это единственный вариант организовать на мансарде дневное освещение. Хотя сегодня все популярнее становится разновидность оконных проемов, выдвижного типа. Они удобны тем, что чисто конструктивно это окно, но если его открыть, то получается своеобразный балкон.

В видео можно увидеть мансарду под вальмовой крышей:

Полувальмовые крыши, конечно, смотрятся более презентабельно, чем все остальные. В этих конструкциях есть возможность поэкспериментировать. К примеру, организовать небольшой балкон, как зону отдыха. Или сделать открытую террасу. Вариантов много, главное правильно сформировать задуманное в плане эстетичного внешнего вида, плюс функциональности дополнительной части. То есть балкон не должен быть просто элементом архитектуры. Он должен стать полноценной эксплуатируемой зоной.

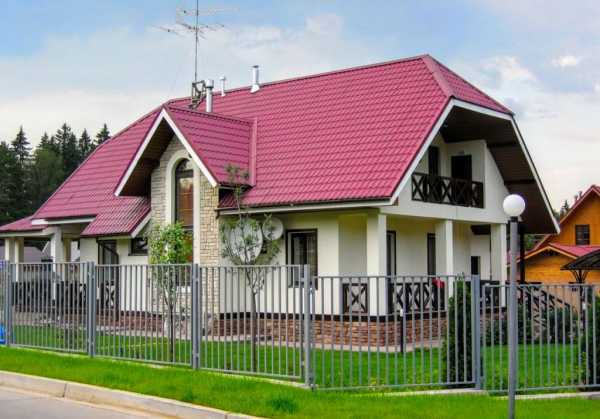

Полумальмовая мансардная крыша с балконом

Многощипцовая

Наверное, трудно сказать о популярности этой разновидности кровельной конструкции. Сама по себе крыша сложна в сооружении. Она требует большого количества стройматериала, отходы их значительны. Особенно кровельного покрытия. Но у этой крыши есть один большой плюс – она своими щипцами разграничивает помещение на несколько зон, которые можно организовать под разные назначения. И хотя с другими кровлями сделать это тоже несложно, многощипцовая в этом плане проще.

При этом надо добавить, что каждая зона будет иметь свой собственный проем в виде двери или окна. А значит, не надо будет устанавливать мансардные окна, которые стоят недешево.

Многощипцовая крыша частного дома с мансардой

Шатровая

Это еще одна четырехскатная крыша с мансардой. Состоит она из четырех одинаковых скатов с формой равнобедренного треугольника. Встречаются такие разновидности кровель редко. Все дело в сложности организации пространства под ней. Со всех сторон скаты образуют у перекрытия зоны, которые практически невозможно использовать. То есть под такой кровлей мало полезной площади.

Но, как показывает практика, если есть возможность использовать подкровельное пространство под жилое помещение, то даже под шатровой крышей его организуют. Ведь главное – провести утепление кровельного сооружения и создать условия для жития. Одно из них – естественное освещение. На фото ниже как раз такая мансарда показана. Обратите внимание, как удачно вписался в архитектуру дома балкон, который в основном исполняет функции оконного проема.

Шатровая кровля над мансардой
Это может быть интересно! В статье по следующей ссылке читайте о проектах гаражей с мансардой: преимущества и особенности.

Купольная и арочная

Наравне с мансардной вальмовой крышей купольная одна из самых оригинальных. Но она и одна из самых сложных в сооружении, потому что стропильные ноги – это не цельный пиломатериал в виде доски или бруса. Это сборный из нескольких кусков и частей элемент, который формирует скругленную конструкцию кровли. Поэтому мастера тщательно выбирают сам материал по качеству, а затем также тщательно его соединяют в стропилу.

Необходимо отметить, что в категорию купольных крыш можно отнести арочные. Они, конечно, друг от друга формой отличаются. Но по способу изготовления стропил они одинаковые. Нередко в частном домостроении для сооружения крыш такого типа используют металлические стропила из стального уголка. Это более простой вариант изготовления стропильных ног, но он более затратный, плюс увеличивается масса самой крыши, что требует усиления стен и фундамента дома.

Надо добавить, что арочные мансардные крыши создают под собой больше пространства, чем купольные. Но у последних вид более презентабельный и необычный.

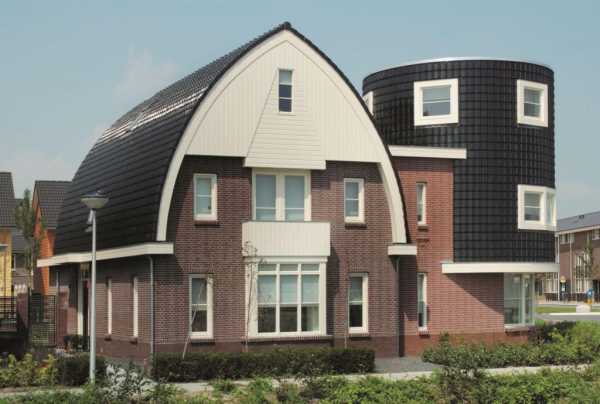

Купольная кровля дома с мансардой

Ломанная

Итак, разобравшись со всеми видами мансардных крыш частных домов, переходим к классической модели – ломанной. Именно ее называют чаще всего мансардной. В ней четыре ската, расположенных попарно друг против друга. Верхние скаты – крутые, нижние пологие. Именно граница между ними определяет полезную площадь комнаты. Поэтому, чем выше располагается граница, тем больше полезного объема.

Разобраться в кровельной конструкции этого типа Вам поможет видео, где рассказывается о поэтапной технологии сооружении мансардной крыши (ломанной):

Это может быть интересно! В статье по следующей ссылке читайте про современный «Дом земли».

Заключение по теме

Итак, мы рассказали Вам обо всех крышах, которые сооружают над мансардными помещениями. Есть в них очень простые конструктивные решения, есть достаточно сложные. Каждая из моделей несет в себе определенные преимущества, но есть в них и свои недостатки. Какую выбрать, Вам может посоветовать профессиональный архитектор. Но точно можно сказать одно, что основной критерий выбора – форма и размеры дома. А также Ваши финансовые возможности. При небольших вложениях мансарда организуется под односкатными конструкциями. Если бюджет позволяет, то можно возвести и многощипцовый вариант.

Прочитать позже
Отправим материал на почту
Распечатать

m-strana.ru

Виды крыш частных домов с мансардой

Люди, которые хотят иметь частный дом, часто сталкиваются с вопросами, касающимися размеров желаемой конструкции, количества комнат внутри и их размещения. И понятно, что чем больше площадь дома, тем дороже обойдется его обустройство. Это еще связано с тем, что цены на землю в наше время довольно высоки. Но в этом случае есть решение: создать дом с мансардной крышей.

Благодаря такой хитрости хозяева получают возможность оборудовать дополнительную комнату, не затрагивая при этом участок земли, который может пригодиться для других целей. В этой статье будут рассматриваться виды мансардных крыш, особенности, плюсы и минусы, а также от чего зависит стоимость создания. Для тех, кто хочет сделать в своем доме мансарду – это незаменимая информация.

Начнем с истории создания мансарды

История создания мансардной крыши началась еще в середине XVII века. Началось все с того, что людей, который бы хотели жить в Париже, было настолько много, что жилплощади на всех попросту не хватало. Усложняло ситуацию и то, что жилье там было очень дорогостоящее. Ремесленникам, домашним работникам и студентам приходилось жить в подвале или коморке под лестницей.

В эту эпоху один архитектор, которого звали Мансар, посмотрел на стандартную французскую крышу, что была с изломом. Он увидел, что подобная конструкция позволяет устроить под ней дополнительную комнату. Теперь те, кто не имел возможности жить в апартаментах, стали ютиться в комнате под крышей. Они были настолько благодарны архитектору, что назвали эту крышу в его честь – мансардой. Так как в летнюю пору в ней было жарко, а зимой холодно, то стоимость комнаты была низкой.

В связи с этим в Париже до сих пор сохранилось выражение, согласно которому великий человек лишь тот, кто пожарился и промерзал в мансарде. С одной стороны, с ним не поспоришь. Даже некоторые знаменитости, занимающиеся искусством, ютились в подобных комнатах. Однако, сегодня ситуация кардинально изменилась. Мансардная крыша стала не только теплой, тихой и комфортной, но красивой и оригинальной. Мансардные крыши частных домов преобразились и стали очень популярны.

Выгодно ли экономически делать мансарду

Логичным будет вопрос, сколько денег нужно потратить, чтобы сделать крышу мансардного типа. Начнем с того, что процесс является выгодным, так как не нужно тратить средства на создание несущих стен. Большинство средств будет потрачено на стропильную часть конструкции, стоимость которой зависит от разновидности мансардной крыши (о них мы поговорим дальше). Немаловажную роль играют и цены на древесину в регионе.

Второй момент – это обустройство мансарды. Дабы жить в ней было комфортно, тепло и уютно придется провести ряд сложных и затратных работ. Речь идет об утеплении мансарды, пароизоляции и отделке. Для Российского климата потребуется слой утеплителя не менее 200 мм. А еще к нему прибавляется пароизоляционный и гидроизоляционный слой.

Не стоит забывать и об окнах, которыми оснащается крыша мансарды. Без них просто никак. Установка мансардных окон обойдется в полтора или два раза дороже. Сами окна дороже на столько же. Мансарду оборудуют двумя типами окон – вертикальными и наклонными. Их могут ставить как по отдельности, так и в одном проекте.

Хочется обратить внимание и на кровельный материал, рекомендуемый для мансарды. Крыши должны быть не только красивые, но и практичные. Например, использование жестких кровельных материалов из металла, таких как металлочерепица, профнастил, фальцевая кровля и другие, не рекомендуется. Почему? На то есть несколько причин:

  1. Качество теплопроводности. Металл не славится своими теплоизоляционными качествами и пропускает тепло. А это значит, что потребуется применить толстый слой утеплителя, что дороже. В противном случае мансарда зимой будет холодная, а летом жаркая.
  2. Высокий уровень шума. Каждый слышал, какой звук издается от металла при падении на него дождя. Шум громкий и противный. Никому не будет приятно жить в мансарде, когда дождь барабанит по крыше и не дает покоя.

Вот и получается, что при устройстве мансарды рекомендуется использовать мягкую крышу, ондулин, рубероид, битумная кровля и т. д.

Какой можно сделать вывод? Подсчитав все расходы, связанные с созданием подобной конструкции, можно понять, что мансарда обойдется не так то и дешево, как того бы хотелось. Но, все это с лихвой окупается преимуществами постройки.

Преимущества мансардной кровли

Прежде чем потратить деньги, важно знать, что вы за них сможете получить. Давайте рассмотрим список преимуществ, которые принесет вам создание мансардной крыши в своем частном доме:

  • позволяет увеличить жилую площадь и использовать ее в своих целях;
  • таким образом уменьшается общая площадь дома, а свободную землю можно использовать для создания зоны отдыха, огорода и т. д.;
  • возведение происходит довольно быстро;
  • всю работу по созданию мансарды можно выполнить своими руками;
  • построить мансарду можно уже на имеющемся доме;
  • мансарда обладает прекрасным внешним видом.

Этого более чем достаточно для среднестатистического человека. Даже сам факт того, что он получит дополнительное жилое пространство, уже побуждает задуматься. Понятно, что здесь не обойтись без минусов, которые выражаются в скошенных потолках, обусловленных видами кровли, небольшом пространстве, высокой стоимости и невозможности создать чердак. Но, многие делают выбор именно в сооружении мансардной кровли.

Отдельно хотелось бы обратить внимание на особенности материалов для работ и специфике обустройства. Здесь есть несколько правил, которые важно учитывать:

  1. Все материалы для работ с мансардой должны иметь небольшой вес, чтобы не нагружать конструкцию.
  2. Деревянные элементы в обязательном порядке защищаются пропитками и антисептиками, во избежание гниения.
  3. Отделка внутри делается с облегченными профилями и гипсокартоном.
  4. Теплоизоляционные материалы должны быть качественными и легкими.
  5. Важно обеспечить качественную гидроизоляцию и пароизоляцию.

Теперь, когда с мансардной кровлей все стало ясно, можно рассмотреть виды крыш частных домов для мансарды. Ведь от этого зависит внутреннее пространство и особенности конструкции.

Плоская крыша

Каждый из видов крыш для домов с мансардой имеет свои преимущества и недостатки. Выбор того или иного варианта может зависеть от многих факторов, начиная от сложности работ и личных предпочтений, заканчивая себестоимостью. Самым простым вариантом крыши для мансарды является плоская крыша. Она обладает наклоном не больше 2-3 градусов, которые люди часто не замечают.

Обратите внимание! Этот наклон нужен для того, чтобы осадки не скапливались на крыше, а стекали по ней.

В чем особенность такой кровли? Давайте рассмотрим это по пунктам:

  1. Понятно, что плоскую крышу не оснащают балконами.
  2. В качестве отделки используются лаконичные материалы, такие как металлочерепица или шифер.
  3. Чаще всего в России такие крыши делаются для гаражей, сельхозпостроек или многоквартирных домов. Но встречаются и такие дома с мансардой, как на этом фото.
  4. Этот вариант дает возможность экономить на строительных материалах, ведь для устройства такой мансардной крыши потребуется наименьшее количество материалов. Но, как результат у хозяев ограниченные возможности по поводу воплощения архитектурных идей.
  5. Крыша довольно проса в обустройстве. То же касается и быстроты ее возведения. Если у человека есть определенные навыки строительства, то он вполне способен сделать подобную конструкцию самостоятельно. Такая хитрость позволяет существенно сократить растраты на наем специалистов.
  6. Так как угол наклона крыши небольшой, то в зимний период придется регулярно заниматься очисткой поверхности от снега. Дело несложное, похожее на очистку тропинки у дома, однако, некоторым может надоесть.
  7. Немаловажным достоинством плоской кровли является то, что в летний период на ней можно сделать прекрасное место для отдыха. Терраса, беседка, место под барбекю – все это несложно организовать. Пусть балкон соорудить не получится, но эти постройки компенсируют его отсутствие.
    ?
  8. Такой вариант крыши идеально подходит для тех, кто хочет добиться архитектурного стиля хай-тек, минимализма и т. д. Благодаря лаконичности и простоте – это идеальный вариант для такого стиля.

Пример плоской крыши частных домов фото:

Односкатная кровля для мансарды

Она чем-то напоминает плоскую, только вот угол наклона в таком случае может быть самым разным. К тому же в данном случае отличается расположение стропил. Они располагаются на различных высотах плоских стен конструкции. Уклон выбирается с учетом того, какого стиля нужно добиться, какие осадки выпадают в регионе, а также наличие мансардной кровли.

Чем примечательна подобная крыша? Она, как и первый вариант, тоже является довольно экономичной и простой. Затраты снижаются, так как всю работу можно сделать самостоятельно, да и материалов на устройство уйдет немного. Пусть и смотрится такая крыша очень просто, но она не лишена красоты и изящества. Особенно если правильно подобрать отделочный материал. Эти варианты кровель распространены на территории России гораздо больше. Этот вариант дополняется ливневой канализацией.

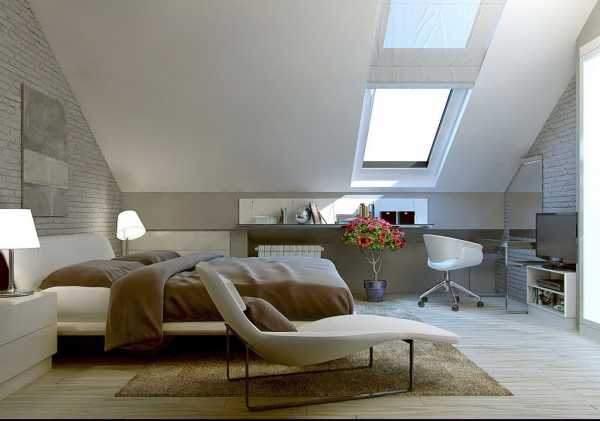

Вот как выглядит односкатная мансардная крыша изнутри. При такой конструкции пространства внутри мансарды много ожидать не приходиться. Особенностью является то, что одна из сторон будет довольно просторная и высокая, а вот вторая же, наоборот, низкая. Это не очень удобно. Но, такие места можно выгодно использовать, установив туда небольшой комод или элементы декора.

Двускатная крыша для мансарды

Пожалуй – это классика. Такая крыша является самой популярной в нашей стране. Здесь вместо одного ската в определенную сторону есть два, которые создают неплохую конструкцию для мансарды. Ее устройство потребует немного больше сил и средств, но такая кровля позволяет воплощать множество дизайнерских решений.

Скаты симметрично располагаются относительно друг друга. Еще подобную форму кровли называют щипцовой, потому что треугольник, образовавшийся между двумя скатами, называют щипцом или фронтоном. По словам архитекторов, подобные конструкции самые устойчивые перед разного рода нагрузками. Если соорудить мансардную двускатную крышу правильно, то ей не будут страшны ветер, ливень и много снега со льдом. Снаружи крыша смотрится очень достойно, а внутри мансарды появляется много пространства для воплощения разнообразных идей. Что касается кровельных материалов, то для двускатной крыши можно использовать любые из них. Но, как уже упоминалось выше, для мансарды лучше подойдут варианты с лучшей теплоизоляцией и поглощением шума.

А как же выглядит мансарда при двускатном типе кровли? Можно вспомнить односкатную крышу, при которой одна сторона была просторной, а вторая зауженной. Здесь ситуация очень похожа. Только вот в центре образуется большое полезное пространство, которое можно использовать для разных целей. И только по бокам есть скосы, что использовать не так удобно. Посмотрите на фото, чтобы понять, как можно выполнить дизайн такой мансарды.

Вальмовая кровля для мансарды

Можно сказать, что это усовершенствованная двускатная крыша. Только вот этот тип имеет не два ската, а четыре. При этом два ската являются трапециевидными, а два других – треугольными. Благодаря этому получается необычный и оригинальный дизайн. Такой вариант кровли идеален для тех регионов, где часто выпадают сильные осадки. Все потому, что благодаря подобному устройству от них легче избавиться.

В классическом варианте четырехскатная вальмовая кровля имеет угол наклона, равный 45 градусам. Хотя в наше время благодаря развитию архитектуры предоставляются и другие варианты угла наклона, которые в большей степени выбираются с меньшим углом. Подобная конструкция является самой сложной и самому выполнить ее будет очень тяжело. Зато крыша будет отлично справляться с ветрами и осадками.

Стоит отметить, что мансарда при такой конструкции крыши очень просторная, удобная и больше всего напоминает обычную комнату. Работать с отделкой и обустройством конструкции очень легко. Можно воплотить в жизнь любые дизайнерские решения. На фото вы можете увидеть пример обустройства мансарды данного типа.

Шатровая кровля для мансарды

Данный тип кровли устанавливают для тех конструкций, которые сделаны в виде прямоугольника или правильного квадрата. При такой крыше скаты получаются треугольными. Если посмотреть на фото этой крыши, то можно заметить, что она чем-то напоминает египетскую пирамиду.

Такой дизайн является довольно привлекательным и необычным. С эстетической стороны все сделано просто на ура. Что касается сложности выполнения работ, то здесь все не так просто. Это сложная стропильная система, создать которую могут только профессионалы своего дела. Это в некоторой мере делает создание такой кровли дорогостоящим.

В качестве кровельного покрытия выбирают мягкую кровлю, шифер или металлочерепицу.  А вот как смотрится мансарда при шатровом типе кровли.

Купольная кровля для мансарды

Встретить подобную кровлю можно нечасто. Все дело в том, что она предназначается для дома со сложной конструкцией, который имеет пристройки. При подобной кровле не обойтись без большого количества углов с разнообразным наклоном. Это самая сложная кровля, которую можно создать. Она обойдется дороже всего. Если же говорить об удобстве использования мансарды и внешнем виде, то это очень достойный вариант.

Так как поверхность крыши круглая, то использование традиционных металлических кровельных материалов здесь не пройдет. Нужно использовать мягкий материал, поддающийся формированию. Для этой цели идеально подходит битумная черепица. А для мансарды это, вообще, наилучший вариант. Вот как можно реализовать мансарду при купольной кровле.

Какую кровлю для мансарды выбрать

Теперь, когда мы рассмотрели варианты кровель для создания мансардного помещения, остается решиться, какому именно типу отдать предпочтение. Чем нужно руководствоваться при этом? Вот несколько советов:

  1. Для начала нужно понять, что крыша – это в основном функциональное строение, а уже потом внешняя красота. Поэтому важно отталкиваться от функциональных особенностей.
  2. Важно продумать, какую именно комнату для мансарды вы будете делать. Если вам нужен небольшой кабинет, где придется уединиться и сосредоточится на работе, то крыша может быть односкатной. А если вам нужна гостиная или полноценная просторная спальня, то здесь уже нужно выбирать двускатный или другой вариант.
  3. Немаловажна и стоимость конструкции. Рассчитать бюджет – это первое дело, которым нужно заняться. Важно помнить, что кроме создания самой кровли, будут тратиться деньги на обустройство мансарды.
  4. Учитывайте регион и климат, в котором вы проживаете. При сильных осадках лучше останавливаться на прочных конструкциях.
  5. Ну и не забывайте о личных предпочтениях, ведь жить в этом доме придется вам.

Учитывая все эти пожелания, каждый сможет выбрать тот вариант кровли, который ему понравится больше всего.

Подведем итоги

Мансарда – это более чем полезное помещение. И пусть на ее создание придется потратить свои кровные средства, но ее дальнейшее использование с лихвой все окупит. А благодаря разнообразным вариантам кровли под мансарду, у вас появляется возможность выбора. Каждая из типов кровли уникальна по-своему. Остается только выбрать оптимальный вариант для себя и воплотить все в жизнь.

Отправить комментарий

2proraba.com

Крыши домов с мансардой: жизнь под небом (54 фото)

Ищем авторов для нашего сайта, которые ОЧЕНЬ хорошо разбираются в дизайне интерьеров.
Обращаться на почту [email protected].

29.01.2018

Крыши домов с мансардой давно уже не новинка на строительном рынке, но и на сегодняшний день они пользуются большой популярностью. Что же такое мансарда? Это помещение чердачного типа, пригодное для проживания, расположено оно обычно под самой крышей дома. Крыша в таких домах также необычная, она имеет название «мансардная», и ее проектирование происходит по специальному проекту.

Немного истории

Такого плана мансардные крыши и чердаки используют довольно давно, примерно с 17 века. Основоположниками подобного строительства стали мастера из ряда стран Европы. В те времена города Европы развивались в ускоренном темпе, проживать в больших домах, да и просто квартирах было дорого и не по карману многим. Это и натолкнуло на мысль создания подобных конструкций Франсуа Мансара, в его честь они носят свое название и по сей день. Чаще всего такое жилье использовалось для небогатых постояльцев.

В России мода на построение домов с мансардой пришла в 18 веке, началось подобное строительство в Санкт-Петербурге. Длительное время жилье подобного типа использовала богема, бедные студенты, чиновники мелкого ранга.

С чего начинается проект?

Сооружение качественной мансардной крыши позволяет почти в полной мере заменить строительство дополнительного этажа, что весомо сказывается на финансовой стороне вопроса. В самом начале строительства важно создать грамотный проект крыши, отображающий все важные вопросы.

Что нужно учесть? В первую очередь, это количество используемой площади. Здесь многое будет зависеть от уже имеющегося фундамента и отделочных материалов. Важно все рассчитать до мелочей. Также следует учесть возможное выпадение осадков и ветровую нагрузку.

Преимущества домов с мансардой

Создавая грамотный проект крыши с мансардой можно получить дополнительное жилое помещение в своем доме. В зависимости от пожеланий можно использовать дополнительное помещение под устройство игровой детской комнаты, библиотеки, рабочего кабинета или комнаты для занятий спортом. Дизайн будущего помещения, как и его назначение важно продумать заранее. Также в зависимости от месторасположения и освещенности можно создать зимний сад или оранжерею. Кроме того, к основным достоинствам частных домов с мансардой можно отнести:

  • Красивый внешний вид общей постройки.
  • Дополнительная жилая площадь.

Мансарду можно надстроить в уже имеющемся доме, тем самым увеличив его площадь.

roomplan.ru

Конструкция и устройство мансардной крыши

Когда люди начинают строить дом, они редко задумываются о том, что состав семьи в скором времени может изменится. Что же делать, если необходимо дополнительное жилое пространство, а расширить жилище за счет пристроек невозможно по причине малой площади земельного участка? Конструкция мансардной крыши решает проблему недостатка в площади, ее можно монтировать на только отстраиваемый дом или сделать реконструкцию уже существующей крыши.

Содержание статьи

Жилая мансарда под ломанной крышей

Двускатная мансарда

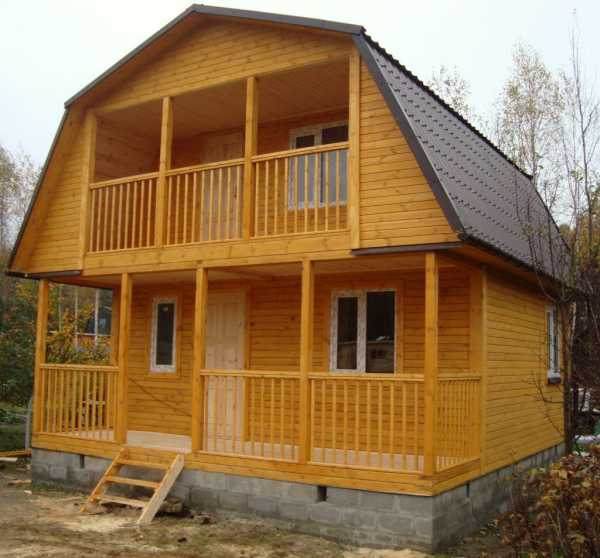

Ломанная крыша с мансардой

Разновидности мансардных крыш

В группу мансардных крыш включает все виды кровли, под скатами которых можно обустроить жилое помещение. По строительным нормам мансарду от чердака отличает высота потолка, пригодная для проживания людей и наличие естественного освещения. Для монтажа мансарды подходят следующие разновидности крыш:

  1. Двускатная. Классическая крыша дома, состоящая из двух скатов. Чтобы эффективно использовать площадь мансарды, элементы стропильной системы смещают ближе к стенам. Из-за крутизны скатов, высота боковин делает их непригодными для жизни, зато в том месте удобно располагать полки и шкафы для хранения. Угол наклона скатных плоскостей крыши дома для обустройства мансарды должен быть достаточно крутым, эта мера ведет к увеличению массы конструкции и удорожанию строительства.

    Мансардная двухскатная крыша

  2. Ломанная. Это двухскатная крыша, скаты которой образованы двумя плоскостями с разным углом наклона. Верхняя, пологая часть крыши позволяет увеличить высоту потолков до приемлемого уровня на большей площади мансарды. Нижние скаты круче верхних, поэтому лучше отводят жидкость с поверхности и не задерживают снеговые массы. Устройство мансардной крыши ломанного типа сложнее и больше весит из-за массивной стропильной системы. Это вариант оптимален для небольшого частного дома. Возведение ломанной крыши трудоемкий процесс, требующий профессиональных навыков и опыта.

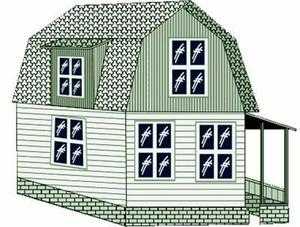

    Ломанная мансардная крыша

  3. Четырехскатная. Вальмовая и полувальмовая разновидности четырёхскатной крыши также подходят для обустройства мансардного помещения. Вальмовые скаты, частично или полностью заменяющие собой два фронтона дома снижают эффективность этого варианта. А сложность монтажа и значительный вес конструкции влекут финансовые затраты на закладку глубокого фундамента и элементов деревянного каркаса крыши. Поэтому к размещению мансарды под сводами четырёхскатной крыши прибегает только реконструируют старый дом.

Полувальмовая мансардная крыша

Вальмовая мансардная крыша

Дома с крышей любого типа можно оборудовать мансардой, однако работать с шатровой, односкатной и асимметричной сложнее и дороже, лучше отказаться от этих вариантов в пользу более рациональных – двухскатной или ломанной кровли.

Типы мансардных помещений

Отапливаемое мансардное помещение – реальная альтернатива второму жилому этажу деревянного или кирпичного дома. Дело в том, что увеличение этажности сооружения связано со значительными затратами на капитальный фундамент и сооружение лестницы. Разные конфигурации мансарды используют в зависимости от располагаемой площади и нужд домовладельца:

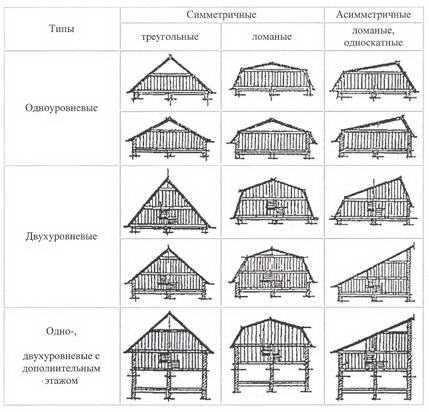

Схема конфигураций мансарды

  • Одноуровневая. Под ломанными или прямыми скатами двускатной крыши располагают только одно жилое помещение. Сооружение мансарды такого типа не сопряжено с увеличением веса кровли, поэтому он подходит для строящихся и реконструирующихся построек. Выполнить расчет и построить чертеж одноуровневой мансарды может даже мастер без опыта. По строительным нормам высота потолков в жилом помещении должна быть 2,5 м и более.
  • Одноуровневая с выносной консолью. Устройство мансардной крыши консольного типа размещают под асимметричной крышей. Чтобы увеличить площадь жилого помещения, его часть выносят на пределы периметра сооружения. Выступающую часть мансарды, опирающуюся на столбы, приспосабливают под навес или гараж. Крыша дома с консолями асимметрична, основную часть дома покрывает двухскатная крыша, а консоль – односкатная «заплатка». Консольный вид мансарды возводят, чтобы установить вертикальные окна для естественного освещения. Однако, создать проект и чертежи такой сложности под силу профессиональным архитекторам, а сложная схема стропильной системы не подходит для самостоятельного монтажа.
  • Двухуровневая. Если высота крыши превышает 5 м, то в мансардном помещении можно обустроить две комнаты, расположенные на разных уровнях и соединенных лестницей. Такой тип мансарды не надстраивают на уже существующие дома. Двухуровневые помещения планируют на этапе проектирования, учитывают, создавая чертежи фундамента. Схема взаимного расположения стропильной системы специально разрабатывается для сложной, асимметричной геометрии скатов крыши. Второй уровень мансарды опирается на колонны, поэтому надежность конструкции напрямую зависит от правильности расчетов и профессионализма архитектора.

Двухуровневая мансарда

Дизайнеры могут создать из консольных и двухуровневых мансард настоящие шедевры, используя преимущества панорамного освещения, оборудовать оранжерею, детскую или спальню, наполненную свежим воздухом и светом, однако, для самостоятельного монтажа больше подходит простая одноуровневая конструкция.

Преимущества мансарды

Домовладельцы стараются использовать каждую возможности рационализировать расходы при строительстве, поэтому не упускают возможность задействовать пространство под крышей дома. Этот вариант увеличения полезной площади дома имеет следующие преимущества:

Схема расположения материалов в мансардной крыше

  1. Минимальная цена 1 кв. м жилого пространства. За счет того, что оборудование мансарды не связно с увеличением затрат на возведение фундамента, стоимость каждого метра в доме обходится дешевле, чем при строительстве двухэтажных сооружений.
  2. Рационализация расходов на отопление. Воздушный карман между полом и потолком мансарды, не дает теплу, сгенерированному отопительными приборами, выходить через крышу. Воздух плохо передает тепло, поэтому в первом этаже сооружения будет теплее, что ведет к экономии энергоресурсов.
  3. Законченный облик. Оборудование мансарды делает облик дома завершенным и гармоничным, позволяет оборудовать балкон, навес или гараж.
  4. Быстрота возведения. Во время строительства мансарды в жилом доме, ну обязательно прекращать эксплуатацию первого этажа. Скорость монтажа позволяет завершить работы по оборудованию мансарды в течение недели.
  5. Минимальные затраты. Опытные строители утверждают, что нет способа дешевле заполучить несколько квадратных метров.

Чтобы оборудовать мансардное помещение длина торцевой стена постройки должна превышать 4,5 м, а площадь дома более 7 кв. м, рекомендуемая пропорция высоты к площади – ½.

Естественное освещение мансарды

Наличие естественного освещения – обязательное условие, которое необходимо выполнять, чтобы мансардное помещение считалось жилым по строительным нормам. Есть два пути его организации.

  • Установка вертикальных окон. Это самый простой и доступный выход из положения. Окна вертикального типа устанавливают на фронтоны, поэтому для шатровой и односкатной крыши такой способ не подходит. Оптимальная схема размещения окон – на высоте 1,2 м от пола, это позволяет максимально использовать естественный свет в течении светлого времени суток.
  • Установка панорамных окон. Панорамные окна тоже относятся к вертикальному типу, их отличает большая площадь светопрозрачной конструкции. Их монтаж используют, чтобы открыть обзор на живописные окрестности. Так как панорамное окно заменяет собой значительную часть фронтона, его рама должна быть специально усилена, чтобы выдержать вес кровли. Стоимость панорамных окон панорамных окон в разы превосходит цену обычных вертикальных.

    Зависимость размера окон от угла наклона скатов

  • Установка мансардных окон. Мансардные окна монтируют не фронтоны, а прямо в скаты кровли. Из-за своего расположения они подвергаются воздействию такой же нагрузки, как поверхность крыши. Мансардные окна оснащают ударопрочным, герметичным стеклопакетом с отталкивающим грязь напылением и усиленной рамой. Благодаря этим характеристикам, они выдерживают огромную массу снега, не протекают во время дождя, не разбиваются от ударов града и веток. Производят мансардные окна с разным механизмом открывания – распашным, поворотным, комбинированным, существуют даже модели, которые трансформируются в небольшой балкон.

Выбирая окна для мансарды, учитывайте, что оно должно гармонировать с материалом кровли, общая площадь окон не может превышать треть поверхности скатов, а размер светопрозрачной конструкции напрямую зависит от угла наклона.

Оборудование вентиляции

Если вы собираетесь утеплять и отапливать мансарду, ее необходимо оборудовать принудительной вентиляционной системой. Холодное подкровельное пространство проветривается самостоятельно с помощью слуховых окон. В качественно утепленной мансарде естественная циркуляция воздуха затрудняется, отчего становится душно, сыро и некомфортно. Чтобы таких проблем не возникало, необходим монтаж:

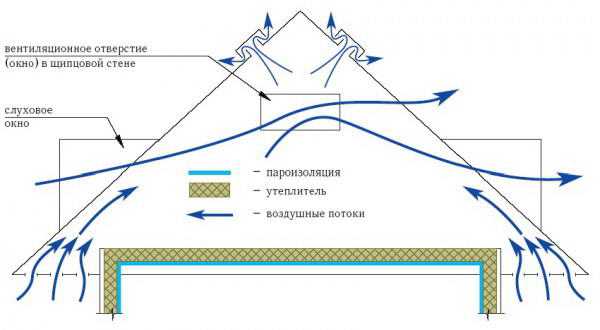

Схема естественной вентиляции дома

  1. Конькового аэратора. Это устройство, устанавливаемое вдоль конькового соединения. Через его систему отверстий нагретый воздух выходит наружу. Конструкция конькового аэратора не дает насекомым и влаге проникнуть под крышу.

    Коньковый аэратор на мягкой кровле

  2. Точечных аэраторов. Точечные аэраторы устанавливают на плоских, односкатных и шатровых крышах, у которых нет конькового соединения. С их помощью кровельный пирог «дышит», отдает влагу в атмосферу, не страдает от конденсата, снижающего эффективность утеплителя. Схема расположения точечных аэраторов – 1 штука на 20 кв. м.

    Аэратор бутылочного типа

  3. Карнизных продух. Через эти элементы, расположенные под свесом крыши, осуществляется забор свежего воздуха.

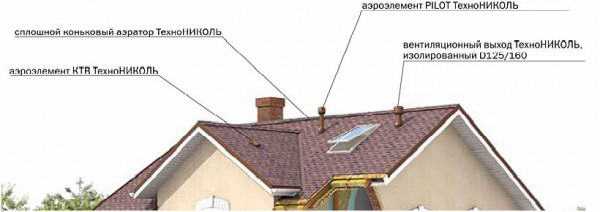

Расположение элементов принудительной вентиляционной системы на мягкой кровле

Работающая система принудительного вентилирования заставить воздух циркулировать с помощью конвекции – свойства теплого воздуха подниматься наверх, освобождая место для прохладного, забираемого с улицы. Это увеличит срок эксплуатацию стропильной системы, кровельного материала, защитит от плесени и сырости, а также создаст приятный микроклимат в мансарде.

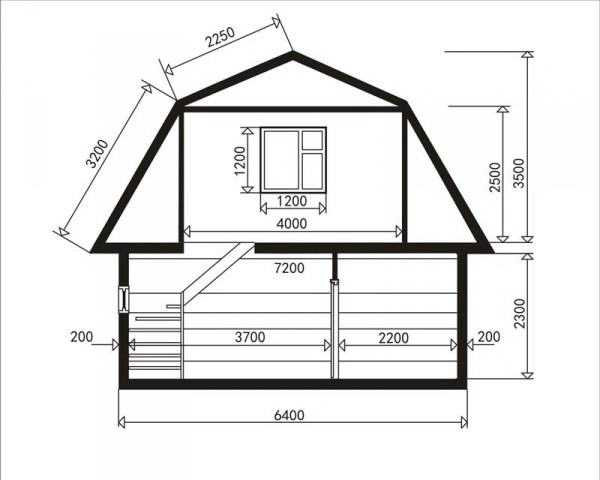

Схема мансардной ломанной крыши с размерами

Существуют готовые чертежи мансардных крыш типового размера доступные для монтажа своими руками, если вы неопытный строитель, то надежнее всего будет остановится именно на таких вариантах.

Видео-инструкция

krovlyakrishi.ru

Мансардные крыши частных домов: виды, варианты, устройство

Задумываясь о строительстве собственного дома или даже дачи, хочется чтобы дом был красивым, непохожим на соседние, удобным и функциональным. Еще неплох бы, чтобы он был недорогим. Крыша мансардного типа позволяет решить почти все эти задачи. Внешний вид дома получается интересным, причем здание может быть оформлено в разных стилях — все варианты комбинаций кровельного покрытия, вида и формы крыши, окон и балконов, и сосчитать, наверное, невозможно. Насчет стоимости стоит поговорить отдельно.

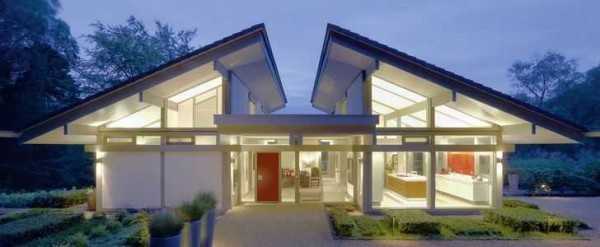

Комбинация скатов, направленных в разные стороны дает очень необычный эффект. Точно такой дом вы не назовете обычным

Сколько стоит построить мансарду

Устройство мансардного этажа считается выгодным из-за того что нет необходимости тратиться на возведение стен. Это верно только отчасти.

Во-первых, много средств уйдет на создание стропильной системы. Стоимость ее зависит от выбранного типа мансардной крыши (смотрите ниже) и от цены на пиломатериалы в вашем регионе.

Во-вторых, придется выложить немалую сумму на утепление и пароизоляцию мансардной крыши. Понятно, что одного только кровельного материала далеко недостаточно для обеспечения требуемых кондиций воздуха для жилых помещений (если мансарда планируется жилой). Придется утеплять, причем слой утеплителя должен быть значительным. Например, для средней полосы России слой минеральной ваты высокой плотности должен быть от 200 мм, плюс слой гидроизоляции и пароизоляции.

В-третьих, окна обходятся намного дороже. Если делать их слуховыми, сооружают специальную конструкцию из стропил, что усложняет рельеф крыши, а следовательно увеличиваются затраты на материалы и монтаж. Даже на обычной двускатной приходится думать об устройстве ендов и снегозадержании над окнами.

Устройство мансардных окон в крыше

Второй вариант — окна в плоскости крыши — требуют особо тщательной заделки, чтобы осадки не могли попасть внутрь. Это делает установку дороже в 1,5-2 раза. Примерно на столько же дороже обходятся и сами окна: у них должна быть усиленная рама и армированное стекло, способное вынести снеговые нагрузки. Кроме того для обслуживания рама должна быть поворотной, а это — еще увеличение стоимости.

Что нужно для установки мансардного окна и порядок монтажа составляющих

В мансарде ставят два типа окон — вертикальные и в плоскости крыши. Оба типа можно использовать в одном проекте. На фото ниже удачный пример такой комбинации. Точно не скажете, что дом незапоминающийся. А сколько еще может быть вариантов?

Мансардная кровля в несколько уровней — это тоже распространенный прием

Кроме всего, такие популярные и недорогие кровельные покрытия — материалы на основе металла типа профлиста, металлочерепицы, кровельного железа  — использовать при устройстве мансардной крыши частного дома не советуют. Причины две:

  1. Высокая теплопроводность. Из-за того, что металл очень хорошо проводит тепло, приходится укладывать большую толщину теплоизоляционных материалов. Иначе летом в мансарде будет слишком жарко, а зимой — холодно.
  2. Повышенный уровень шумов, создаваемый покрытием во время дождя. Даже обычная крыша, покрытая металлом, во время дождя звучит как барабан. Мансардная намного больше по площади и «инструмент» получается более мощный. Если с уровнем шумов внутри помещения можно бороться дополнительной звукоизоляцией, то на улице звук вы ничем не уберете. Если дома соседей находятся на солидном расстоянии, это может быть и нестрашно, но если застройка плотная, могут возникнуть конфликты.

Если хорошо посчитать, дополнительная теплоизоляция и звукоизоляция сведут к минимуму выигрыш в стоимости при покупке кровельного материала. Возможно, другое, более дорогое изначально кровельное покрытие, в результате окажется более выгодным. Так что тут нужно просчитывать варианты.

Все это описывалось к тому, чтобы вы имели более полное представление о том, действительно ли строить мансардный этаж так уж дешево. Получается — не очень. Тем не менее у такого решения есть свои плюсы:

  • Мансардный этаж получается легким. Потому фундамент для частных домов потребуется лишь немногим более мощный, чем при устройстве одного этажа. Так как затраты на фундамент — это значительная часть стоимости, то тут выигрыш получается ощутимый.
  • При нехватке средств, утепление мансарды и ввод ее в эксплуатацию можно оттянуть на требуемый срок. Причем эта отсрочка будет полезной. Вот почему. При строительстве почти всегда используют лес высокой влажности. Если начинать утепление сразу, влага будет впитываться в теплоизоляцию. Если «пирог» сделан правильно, она будет уходить естественным образом. Но если имеются нарушения, могут возникнуть проблемы. Если же крыша под кровельным материалом какое-то время простоит без утепления (но с обязательно уложенной под кровельное покрытие гидроизоляцией), то древесина хорошо высохнет и проблем будет меньше.
  • Мансарда позволяет сделать дом оригинальным и нестандартным. В любом случае здание получается более выразительным и индивидуальным — вариантов оформления масса.

Мы постарались наиболее полно описать минусы мансардной крыши и ее плюсы. Если вас трудности не испугали, выбирайте, какая конструкция вам больше по душе.

Как сделать двухскатную крышу читайте тут.

Типы мансардных крыш

Крыша мансардного типа, используемых при строительстве частных домов,  имеет различные варианты устройства. Можно сделать все существующие виды крыш, кроме, пожалуй, плоской. Все остальные могут быть реализованы как в «чистом» виде, так и в комбинации.

Односкатные

Нестандартно выглядят дома с односкатными мансардными крышами. Ее устройство является наиболее простым из-за отсутствия конька и проблем, связанных с его обустройством. Балки опираются на мауэрлат, закрепленный на разноуровневых стенах. Скос образуется за счет разности высоты двух противоположных стен. При этом угол ската должен быть в районе 35°-45°. Меньший наклон приведет к скапливанию большого количества снега, что требует усиления несущих балок и установки дополнительных опор, а это уменьшает и без того не очень большую жилую площадь в таком мансардном этаже.

Односкатная мансардная крыша

Если говорить о внешнем оформлении дома, выглядят здания нестандартно. Чаще всего в высокой стене мансардного этажа делается большое окно: сама конструкция к этому располагает. Примеры смотрите на фото ниже.

Этот дом с односкатной мансардной крышей наиболее консевативен

Устройство односкатной крыши получается наиболее дешевым, если расстояние между двумя противоположными стенами не превышает 4,5 метров: можно на стены уложить стандартной длинны брусья и не делать подпирающие конструкции. Видимо этим и обусловлено решение на фотографиях внизу, но получилось очень интересно.

Если расстояние между стенами меньше, конструкция совсем проста

Нестандартное решение: две односкатные крыши образуют террасу между ними

Двускатные

Двухскатная мансардная крыша — наиболее широко распространена: при общем строении, решений может быть много. Сама конструкция является наиболее оптимальной: при относительно невысоких затратах позволяет удовлетворить различные требования по необходимой площади помещения.

Проще всего реализуется мансарда под обычной двускатной крышей, но высота ее должна быть достаточной, чтобы под ней можно было выделить жилое помещение (если этаж предполагается сделать жилым).  Может быть:

  • симметричной — конек располагается над серединой здания;
  • асимметричной — конек смещен относительно центра.

Фронтоны при этом прямые. Комната получается трапециевидная, в достаточно широких зданиях можно выделить квадратную. Недостаток двухскатной крыши мансардного типа с том, что отсекается большое пространство по бокам, что в частных домах не всегда приемлемо. Чтобы немалые площади не гуляли, их используют под устройство кладовых или шкафов.

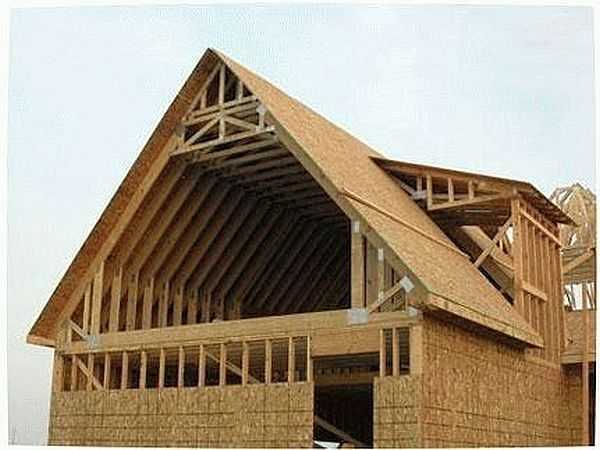

Конструкция мансардного этажа под двускатной крышей

При таком устройстве окна делают в крыше, место их расположения зависит от угла наклона. Могут они быть слуховыми, как на фото вверху или в плоскости крыши, как а фото ниже.

Окна могут располагаться в плоскости крыши

Есть еще один вариант устройства мансардной крыши частного дома с двумя скатами — полуторный этаж. Ее устанавливают на выгнанные до некоторого уровня стены. Дом тогда называют «в полтора этажа» (один из таких домов на фото выше).

Разница в полезной площади очевидна, но и затраты больше (на материал стен)

Это два вида двухскатных мансардных крыш. Есть еще третий — ломанные. Их можно выделить в отдельную категорию — устройство имеет значительные отличия.

О строительстве двухскатной мансардной крыши читайте тут.

Ломаные

Устройство ломаной мансардной крыши и сложнее и проще. По сути это те же два ската, но состоящие из двух частей с разным уклоном. Такое строение позволяет не тратя средства на возведение стен, получить жилое пространство, лишь немного меньшее, чем на нижнем этаже (примерно на 15%). В этом смысле ее устройство проще. Но стропильная система имеет более сложное строение, и в этом смысле ее устройство сложнее.

Конструкция ломаной мансардной крыши — наиболее часто используемый вариант стропильной системы — с выносом части стропила за поверхность стены. Таким образом образуется свес, защищающий узел примыкания к стенам от осадков

Именно этот тип наиболее распространен при самостоятельном строительстве. Он с легкостью позволяет увеличить полезную площадь, надстроить небольшие постройки типа гаража или летней кухни, получить дополнительное, почти обособленное, жилье. Так как материалы при строительстве используются обычно легкие, то несущей способности фундамента обычно хватает, но расчет не помещает. (О расчете ленточного фундамента читайте тут).

Небольшое помещений из бревна внизу, а сверху — обширная мансарда, опирающаяся на стойки

Четырехскатные

Это уже сложные системы, которые обязательно нужно рассчитывать. Поверхность получается большой, расходы на утепление значительно возрастают, вместе с тем уменьшаются размеры мансардного помещения: отсекаются части помещений со всех четырех сторон.

Их плюс — высокая устойчивость к сильным ветрам: все поверхности наклонные и ветровая нагрузка не настолько сильно давит на скаты. Строение таково, что свесы можно сделать низкими, защищая стены от воздействия осадков и ветров. К тому же дома с такими крышами многие считают наиболее привлекательными. Классический вариант четырехскатной крыши — вальмовые.

Один их видов четырехскатных крыш — вальмовая и мансардное помещение под ней. В полный рост стоять можно только в центральной части

При их устройстве усиливают наклонные стропила — на них приходится большая часть нагрузки. Вообще, ее стропильная система  — одна из самых сложных, материалоемких и, следовательно, дорогостоящих. Чтобы вы могли оценить весь объем работ и затрат, рассмотрите ее конструкцию на фото ниже.

Стропильная система вальмовой мансардной крыши

На верхней картинке видны все упоры, укосы, которые необходимо поставить, на втором, более ясно прорисована структура и расположение стропил.

Есть еще переходной вариант — полувальмовая. Она — это нечто среднее между двускатной и четырехскатной крышей. В этом случае вальма делают только на часть высоты этажа.

Мансардная полувальмовая крыша. Организация ее стропильной системы

Описаны только основные виды мансардных крыш. Есть еще их комбинации. Например, вальмовая может быть еще и ломаной, как и односкатная. Вариантов действительно очень много. Главное не допустить грубых ошибок при разработке стропильной системы, а потом все правильно реализовать.

Крыша мансардного типа с балконом

Как делают мансардные окна в крыше уже описали выше. Практически по тому же принципу строят балконы. Есть даже специальные оконные системы, позволяющие это сделать в поверхности ската. Хоть реализация получается проще, но стоит такое окно прилично.

Один из видов небольшого балкона

Если позволяет несущая способность стен, увеличив размеры окна слухового типа, можно сделать висящий балкон.

Слуховое окно тоже можно превратить в небольшой балкон

Балконную площадку могут подпирать колонны. Только в этом случае вынос делается над входом. Тогда колонны органично вписываются, и служат еще и украшением.

Колонны, оформляющие входную дверь, поддерживают площадку

Балкон на фронтоне дома с мансардной строится по другому принципу. Защищает его выдвинутый вперед свес, если позволяет стена, площадку делают висящей.

Балкон на фронтоне мансардной крыши

В небольших домах чаще балкон делают за счет того, что фронтон мансардного этажа сдвигают от несущей стены. За счет этого отступа и получается площадка. Козырьки в таких крышах делают продолжив кровлю как минимум, до одного уровня с наружной стеной, а еще лучше — дальше. Этот выступ защитит и стену фронтона и уменьшит количество осадков, которое будет попадать на открытую площадку.

Фронтон мансарды сдвинут внутрь. Образовавшаяся площадка используется как открытый балкон

Конструкция этого типа крыши такова, что продлив ее можно сделать даже крытую террасу. Край ее опираться может на декоративную стену или на столбы.

Сложность этого проекта — длинные стропила

Похожая идея реализована в этом проекте, но крыша тут многощипцовая. Ее сложно самостоятельно рассчитать, еще сложнее правильно сделать ендовы, потому они встречаются редко

Если уж говорить о нестандартных решениях, то «Г»-образная мансардная крыша — из двух односкатных получится функциональной. К тому же это недорогой способ оформить такое нестандартное здание.

«Г» образная односкатная мансардная крыша

Если нужен недорогой способ постройки дома — читайте про каркасное домостроение.

dekormyhome.ru

Какие бывают виды мансардных крыш: формы и типы

Причиной устройства мансарды чаще всего служит желание увеличить площадь жилых помещений в доме, не перестраивая его. Мансардой считается этаж на чердаке, фасад которого образует крыша. Мансарда может занимать всю площадь чердака или только его часть. Это помещение может быть любой конфигурации.

Удобнее всего, если еще при строительстве владельцы дома предусматривают, что у них будет дом с мансардой. Это позволяет заранее определить нагрузки и формы мансардных крыш. Но так бывает редко – чаще всего мансарда устраивается в готовом здании.

Чтобы организовать мансарду, чердачное помещение должно быть не ниже двух с половиной метров и иметь ширину не менее трех метров. Если мансарда организуется в готовом доме, то необходимо установить лестницу, утеплить крышу, рассчитать оконные проемы.

Варианты мансардной крыши ↑

Виды крыш частных домов с мансардой (фото представлены ниже) довольно разнообразны.

Для строительства мансарды подходят крыши следующей формы:

  • односкатные, представляющие собой наклонную площадь, закрепленную на несущих стенах;
  • двускатные – состоят из двух направленных в противоположные стороны скатов, делающих их жесткими и надежными;
  • ломаные (подвид двускатных) – состоят из направленных в противоположные стороны ломаных скатов, наиболее выгодный вариант для устройства мансарды;
  • вальмовые или полувальмовые – имеют четыре ската; у вальмовой крыши торцевые скаты имеют форму скошенных треугольников, боковые – трапеции; у полувальмовой крыши для защиты фронтонной части от отрицательных внешних воздействий срезаны боковые скаты;
  • шатровые (пирамидальные) – виды мансардных крыш, используемые очень редко, имеют четыре или более граней, скаты – равнобедренные треугольники, сходящиеся вершинами в одну точку, используется при строительстве домов квадратной или многоугольной формы.

Таким образом, виды крыш частных домов с мансардой определяются прежде всего их формой.

На заметку

Наиболее подходящей для мансарды является ломаная двускатная крыша, имеющая очень маленький угол наклона внизу ската.

При высоте кровли в пять метров (до конька) возможно устроить даже двухуровневую мансарду. Самая неудобная в этом смысле двускатная крыша, поскольку полезная площадь начинается в месте, где высота наклона достигает полтора метра.

Независимо от формы мансардных крыш, они не должны иметь слишком тяжелую кровлю (подходит металлочерепица, пластиковая черепица и профнастил), их необходимо утеплить и организовать естественную вентиляцию. Для сооружения стен и потолка предпочтительнее использовать гипсокартон, имеющий маленький удельный вес и гладкую поверхность, позволяющую обойтись минимальным слоем штукатурки.

Особенности, отличающие все типы мансардных крыш ↑

  • Мансардная крыша должна выполнять дополнительные функции, так как является и стенами чердачного помещения.
  • Высота мансардной крыши не может быть меньше двух с половиной метров.
  • Требует установки специальных окон, оснащенных закаленным стеклом и упроченной рамой, которые в полтора, два раза дороже обычных.
  • Все виды мансардных крыш частных домов оборудовать гораздо сложнее, чем обычные, так как они имеют многослойную структуру.
  • Мансардные крыши на порядок дороже обычных.

Если мансарда предусмотрена в проекте дома, есть возможность:

  • выбрать наиболее подходящую форму крыши,
  • удлинить стропильные ноги (отвести от стен примерно на 50-55 см),
  • рассчитать нагрузки,
  • определить место для окон.

Немаловажно также расстояние между стропилами, которое определяется в зависимости от кровельного материала. Чем тяжелее кровля, тем толще должны быть брусья, используемые для стропил, и меньше между ними расстояние.

Все виды мансардных крыш требуют особого внимания при обеспечении естественного освещения. При любой форме крыши мансарду от полумрака не сможет избавить вертикальное окно, так как оно создает значительные световые перепады, влекущие за собой проблемы при расстановке мебели. Торцевая прямая стена занята окном, ничего высокого к ней поставить нельзя. Не может быть и речи об оригинальном интерьерном решении.

Все меняется, если установлены наклонные мансардные окна, которые равномерно освещают все помещение. Специалисты подсчитали, что при их применении качество освещения в чердачном помещении повышается на целых 40%. А у вертикальной торцевой стены можно поставить, например, шкаф или книжную полку.

мансардные крыши на фото

Очень важно также правильно рассчитать необходимое количество окон и их размер. Следует учитывать, что чаще всего окно устанавливается на высоте метра от пола. Именно такое расположение позволяет достаточно хорошо осветить необходимую для комфортного проживания площадь.

Если в доме стало тесно, то наилучший вариант для увеличения жилой площади – устройство мансарды. Построить второй этаж – более длительный, трудоемкий и затратный процесс. И он может оказаться невозможным из-за чрезмерного увеличения нагрузки на основные несущие конструкции.

© 2019 stylekrov.ru

stylekrov.ru

Типы и фото мансардных крыш для частных домов

Тем, кто хочет иметь частный дом за городом, не раз приходилось задумываться каким будет жилье, сколько комнат в нем устроить. А какая площадь останется свободной от застроек?

В наше время цены на землю очень высоки, поэтому все чаще рассматриваются варианты проектов с мансардными крышами. Благодаря им появляется возможность иметь дополнительную комнату, что при больших семьях немаловажно. Кому мы обязаны появлению мансард?

Немного истории

К середине XVII века желающих жить в Париже стало так много, что жилья катастрофически не хватало, и к тому же оно было чрезвычайно дорогим. Студенты, прислуга, ремесленники ютились в каморках под лестницами и в подвалах.

Именно тогда архитектор Мансар обратил внимание на традиционную французскую крышу, имеющую излом. Эта конструкция позволяла устроить дополнительное жилое помещение.

Люди невысокого достатка были благодарны архитектору и назвали такой тип помещения в его честь — мансардой. Стоимость жилья под крышей намного ниже. Летом там было жарко, зимой холодно.

В Париже бытует выражение, что великим человеком нельзя стать, не пожарившись и не померзнув в мансарде. Отчасти это правда. Многие знаменитые люди искусства ютились в помещениях под крышами.

Основные виды мансардных крыш

Задумывая выбор проекта, необходимо сразу определится, какие типы мансардных крыш вам подойдут. От этого зависит общая стоимость строительства частного дома, а в будущем полезная площадь мансардного помещения.

Крыша мансарды определяется по типу кровли. Рассмотрим фото с основными видами кровли подробнее:

  • Односкатная крыша. Наклонная плоскость крепится к несущим стенам, у которых разная высота. Этот вариант прост в исполнении и не требует больших затрат.
  • Двускатная крыша. Кровля имеет два ската, которые расходятся в разные стороны.
  • Вальмовые и полувальмовые крыши. Кровля имеет четыре ската, что позволяет наиболее полно использовать мансардное пространство.
  • Ломаная кровля. Разновидность крыши в два ската. Этот вид конструкции один из самых удачных для устройства мансардного помещения в небольшом доме, так как дает максимально большой размер внутреннего помещения. Отличается более сложным монтажом и дополнительным расходом материалов.
  • Крыши в виде купола, пирамиды, конуса. Используются для домов со сложной конфигурацией. Самый сложный и дорогостоящий.

Типы мансард

В зависимости от кровли мансардные помещения разделяются на два типа:

  • Одноуровневые мансарды. Совместимы с ломаной и двускатной крышей. Также могут иметь выносные консоли.
  • Двухуровневые мансарды. Получаются при использовании разных по типу опор.

Главная задача при подборе мансардной крыши правильно рассчитать нагрузки при строительстве и в эксплуатации.

Достоинства мансардных крыш

Устройство мансардных крыш имеет ряд преимуществ, что делает их популярными среди прочих видов кровли:

  1. Увеличивают полезную площадь.
  2. Позволяют уменьшить площадь застройки.
  3. Возможность достроить на уже имеющийся дом.
  4. Малобюджетная.
  5. Быстро возводится.
  6. Имеет прекрасный внешний вид.

Недостатки

Описывая преимущества, будет неразумно умолчать об имеющихся недостатках данного типа кровли.

  1. Скошенные потолки. Они создают своеобразное геометральное пространство, которое не всегда удобно для комфортного проживания.
  2. Хорошая теплоизоляция – непременное условие частного дома с мансардной крышей.
  3. Высокое качество гидроизоляции. Дает возможность поддерживать оптимальный уровень влажности в помещении.
  4. Высокая цена на специальные окна для мансард.
  5. Отсутствие (полное или частичное) чердака.

Оценив все за и против, а также внимательно рассмотрев мансардные крыши, фото которых имеются в каталогах, можно делать выбор.

Особенности строительства и материалов

Во время покупки материалов и строительства нужно помнить пять основных правил:

  • Материалы для кровли должны быть легкими.
  • Узлы из деревянных брусьев предварительно обрабатываются антисептиком.
  • Внутренняя облицовка с использованием облегченных профилей и гипсокартона.
  • Качественные и легкие теплоизоляционные материалы.
  • Хорошая паро- и гидроизоляция.

Не стоит пренебрегать этими правилами. Частный дом строится на долгие десятилетия, поэтому нужно быть уверенным в качестве, прочности и безопасности постройки.

Характеристики и применение ломаной кровли

Чаще всего при строительстве дома с мансардой используют ломаную двускатную крышу. Они эффектно смотрятся не только на фото, но и в жизни. Эта конструкция позволяет максимально увеличить внутренне пространство помещения.

Основная особенность ломаной кровли – отсутствие боковых стен. В некоторых проектах они присутствуют, но высота их минимальна.

Если появляется желание увеличить площадь старого дома за счет мансарды, то ломаный тип крыши подходить лучше всего. Не нужно беспокоиться по поводу нагрузки на фундамент, так как без дополнительных стен конструкция получается легкой.

Использование мансардных крыш в других постройках

В настоящее время, особенно на небольших участках, стараются оснастить мансардой не только жилой дом, но и большинство подсобных помещений.

Мансардную крышу используют для строительства:

  • Бань.
  • Гаражей.
  • Летних кухонь.

Такое обустройство позволяет получить дополнительные помещения для гостевых комнат или мастерской, тренажерного зала или зимнего сада, студии для художника или кабинета. Использование мансардных крыш позволяет рационально использовать земельный участок, не загромождая его лишними постройками.

Обязательное условие – способность фундамента вынести дополнительную нагрузку. Обычно при строительстве подсобных помещений не озадачиваются крепостью фундамента и устойчивости стен.

Лестницы в мансарду в подсобных помещениях можно устроить как внутри, так и снаружи. На фото это наглядно видно. Выбор зависит от вкуса и предпочтений.

Выигрышно смотрится лестница снаружи постройки. Выполненная в виде крытой галереи с дверью внутри здания – один из лучших вариантов. В этом случае все полезное пространство внизу здания остается свободным. Возможность попасть на лестницу, не выходя на улицу, облегчает пользование мансардой в холодный период года.

Внешнюю часть крытой лестницы можно использовать как перголу для вьющихся растений или винограда. Если сторона подветренная, то лучшего места для солярия не найти. Пространство под лестницей послужит надежным навесом для дров или инвентаря.

Постройка по периметру увеличится всего на 1 — 1, 5 м, но выгоды и удобства в таком случае получается намного больше.

На небольшом участке земли каждый член семьи хочет иметь свое личное пространство. Оснащение построек мансардами дает такую возможность.

Прошло три с половиной века с постройки Франсуа Мансаром первой мансарды. С тех пор популярность такой кровли перешагнула границы Франции и прекрасно чувствует себя в Голландии, Польше, Германии.

В России с размахом используется в строительстве частных домов и подсобных помещений. Предпочтение мансарды перед двухэтажной постройкой заключается в более простом оформлении документов на новый дом, потому что по законодательству мансарда не является этажом.

Примеры красивых мансардных крыш

krovlya.guru
