Вода в дом из скважины своими руками – Схема подводки воды из скважины в дом

Вода в доме из скважины своими руками. Обустройство скважины

Вода в доме из скважины своими руками

Содержание статьи

Часто в загородных домах остро стоит вопрос о постоянном и надёжном источнике водоснабжения. Так уж сложилось, что многие загородные участки на сегодня не подключены к центральной системе водоснабжения.

И тогда владельцам таких участков ничего не остаётся делать, как обустраивать скважину для получения питьевой воды.

Вода в доме из скважины своими руками может быть реализована различными способами, но именно скважина на участке позволяет получать чистую питьевую воду беспрерывно и на протяжении всего года.

Вода в доме из скважины своими руками

Различается несколько видов скважин, для организации системы водоснабжения в доме. Бывают песочные скважины, продуктивность которых, мягко говоря, не очень, а бывают артезианские скважины, которые позволяют обеспечить водой загородный дом круглый год.

Тем не менее, если дом небольшой и предназначен он не для постоянного проживания, то можно обустроить скважину и песочного типа на участке. Если же нужна вода круглый год и в большом объёме, то ничего не останется делать, как бурить артезианскую скважину.

Артезианская скважина бурится на глубину свыше ста метров. Если говорить о производительности, то она у артезианской скважины достаточно велика, до 10 куб. м/час высококачественной воды.

Срок использования артезианской скважины, также имеет внушительные цифры, поскольку такую скважину можно использовать на протяжении 50 лет и даже выше. В общем, как ни крути, а обустраивать водоснабжение в загородном доме, лучше всего от артезианской скважины.

Обустройство скважины для водоснабжения дома

Единственным недостатком, как таковым артезианской скважины является то, что пробурить её своими руками не имеется возможности, в то время как песочная скважина может быть обустроена и самостоятельным путём.

Поэтому для бурения артезианской скважины лучше пригласить специалистов с необходимым оборудованием для этого. Только нужно быть готовым к тому, что стоимость обустройства артезианской скважины очень велика.

Для обеспечения дома водой из скважины, ключевым элементом всей системы водоснабжения выступает насос. Именно он качает воду в дом и подаёт её на установленные сантехнические приборы.

Для скважины вполне хватит трёхчетвертного насоса с установленной защитой «сухого хода». Немаловажным элементом водопроводной системы от скважины, также является и расширительный бак, который предназначен накапливать воду, чтобы при необходимости затем отдавать её.

Это позволит не включаться всё время насосу в скважине, чтобы набрать ведро воды, что заметно увеличит его срок эксплуатации. Ёмкость расширительного бака может быть различной, от 10 литров и выше.

Также неотъемлемой частью всей системы является металлический или пластиковый резервуар — кессон. Кессон размещается таким образом, чтобы к нему был обязательный доступ, для чистки и проведения ревизионных работ. Устройство кессона предназначено для управления насосом, установленным в скважине и для выполнения контроля.

Трубы для подключения скважины с домом используются чаще всего до 32 диаметра, материалом изготовления, которых может служить пластик или металлопластик. Металл на сегодняшнее время для подключения скважины мало кто использует, да и сварочные работы, связанные с этим, намного сложнее, чем пайка полипропиленовых труб.

Оценить статью и поделиться ссылкой:

samastroyka.ru

Как провести воду в дом из скважины с глубинным насосом своими руками

Без воды в загородном ли дачном доме жизнь лишается комфорта и даже минимальных необходимых удобств, поэтому, если у вас есть загородная недвижимость, то первое, что делается для ее обустройства – подводка воды из скважины или колодца на участке. Лучшим вариантом будет закладка труб, идущих от скважины в дом, в траншею одновременно со строительством дома, а точнее – его фундамента. Но, если дом уже построен, а вода к нему не подведена, проблема немного усложняется, но тоже решается.

Как провести воду в дом из скважины

Полноценный и обустроенный по всем правилам водопровод в частный дом – это:

1. Своя скважина и поверхностный (или глубинный) насос в ней. В редких случаях пользуются насосной станцией – оборудование слишком дорогое для обслуживания небольшой семьи;
2. Система фильтров: фильтр грубой очистки перед насосом, и фильтр тонкой очистки в конце водопровода;
3. Гидроаккумулятор – накопительный резервуар, который обеспечивает необходимое давление в системе снабжения дома питьевой водой;
4. Вода подводится к отопительному котлу и к бойлеру для ГВС.

Поверхностные насосы слишком маломощные, и способны поднять воду с глубины ≤ 9 метров, поэтому рассмотрим, как провести воду из скважины в дом глубинным насосом – такие агрегаты работают и на глубине до 200 метров.

Обустройство водопровода начинается со строительства специального углубления – кессона, который предназначен для защиты скважины от талых вод, а также служит утеплителем. Из этого углубления зимой удобно осматривать скважину при профилактике и ремонте насосного или фильтрационного оборудования.

Стенки кессона выкладываются кирпичом, но лучший вариант – опустить в котлован пару ж/б или толстостенных полимерных колец. Дно ямы засыпается песчаной подушкой, сверху насыпается щебень, слои трамбуются. Дно кессона должно располагаться ниже точки промерзания почвы в регионе, и от этого уровня начинается прокладка труб в дом от скважины своими руками.

Ширина кессона – не больше 1,5 х 1,5 метра, стенки утепляются пенопластом (пенополистиролом) и штукатуркой, которая наносится на листы ППУ. Поверх штукатурного слоя наносится слой гидроизоляции – битум, гудрон или мастика. Яма закрывается крышкой.

Если воду из скважины будет поднимать поверхностный насос, его устанавливают тут же, в кессоне. При работе погружного насоса он опускается в скважину, а из кессона уже можно провести воду из скважины в дом подключением шланга от насоса к подземному трубопроводу.

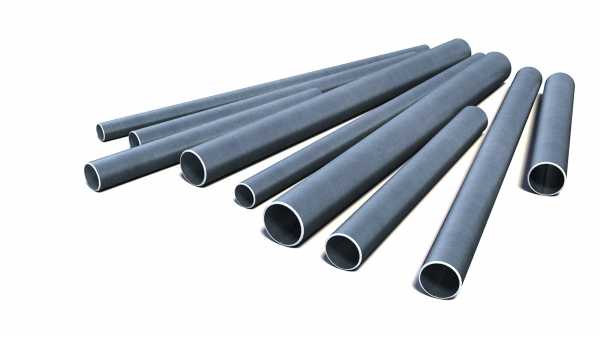

Материалы и инструмент для водопровода

1. Металлопластиковые трубы — самое экономичное решение, чтобы провести воду в дом своими руками;

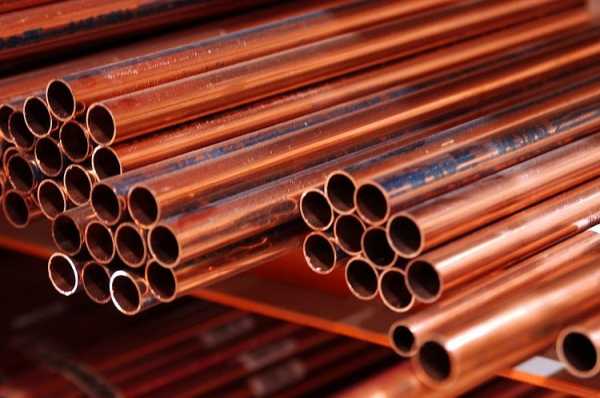

2. Медные трубы – самые дорогие, но лучше сопротивляются коррозии, чем стальные;



3. Стальной трубопровод для того, чтобы завести воду в дом, надежнее металлопластикового, но требует присмотра – трубы нужно раз в год красить, предварительно удаляя ржавчину;



4. Полипропиленовая магистраль – вариант самый востребованный, так как водоснабжение заводится в дом навсегда, а ПП изделия могут служить более 50 лет без ремонта и обслуживания.

Из инструмента понадобятся обычные гаечные ключи, газовый ключ, подмотка – пакля или ФУМ-лента, труборез (для резки металлопластиковых труб), паяльник (для пайки ПП изделий), сварочный аппарат (для сварки стальных изделий).

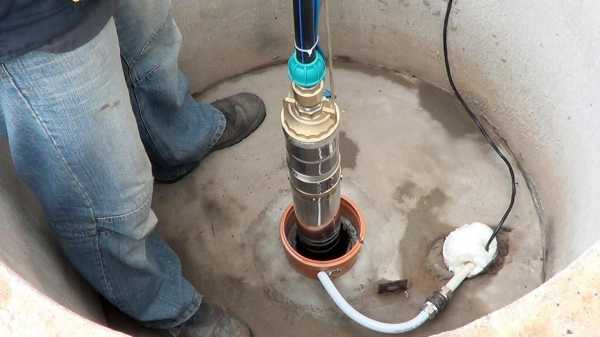

Монтаж насоса

Перед тем, как провести воду к дому от скважины, насос оборудуют обратным запорным клапаном. Такая схема предназначена для того, чтобы вода не сливалась обратно в источник, и для предотвращения гидравлических ударов, многократно усиливающихся на большой глубине при перепадах давления. Клапан подсоединяется к магистрали через обжимную муфту – американку.

Насос заводят в скважину при помощи троса или синтетического шнура, который крепится к проушинам на корпусе. К шнуру приматывается электрический кабель для подключения насоса. Насос не должен доставать до дна, иначе он потянет наверх ил. Перед тем, как достать насос из скважины (для ремонта, профилактики, или на зимнее хранение), его отключают от электросети.

Вода подается в дом по трубам, уложенным в грунт на глубине ниже точки промерзания, вся трасса утепляется. Проще всего утепление сделать скорлупой ППУ, дешевле – засыпать трассу слоем керамзита, который сверху гидроизолируется. Воду необходимо завести в дом через фундамент, поворот трубы в вертикальное положение лучше делать плавно, не под углом 90⁰ – такой подход уменьшит возможность возникновения гидроударов.

Труба от скважины подключается к накопительному баку, от него вода разводится по точкам водоразбора и подводится к другому оборудованию – котлу, бойлеру, стиральной машине, и так далее. Перед началом эксплуатации домашнего водопровода он проверяется на работоспособность и герметичность.

В схеме, когда насос находится в скважине или подсоединен к колодцу на глубине, а оборудование находится в помещении, а не на улице, накопительный резервуар устанавливается ниже, чем реле давления.

Перед тем, как самостоятельно завести воду в дом и распределить потоки в сантехническом оборудовании, нужно убедиться, что она пригодна для питья. Для этого проводят анализ воды в местной СЭС.

Набор фильтров приобретается в зависимости от результатов анализов. Эти фильтры добавляются в схему независимо от ранее установленных фильтров грубой и тонкой очистки на концах водопровода.

gidpotrubam.ru

Водопровод в частном доме своими руками от скважины

Сделать водопровод в частном доме своими руками от скважины желает каждый хозяин. Несколько лет назад иметь водопровод в собственном доме было роскошью, но сегодня это необходимость. Ведь если не провести все коммуникации, то не будет возможности подключить стиральную машину, бойлер, душевую кабинку. Справиться с задачей может каждый, если ознакомится со схемой, фото и видео.

Как сделать водопровод в частном доме из скважины?

Скважину делают чаще всего в небольшом удалении от дома, далее от нее прокладывают систему трубопроводов, с помощью которой вода подается в помещение. Для нагнетания давления в систему водоснабжения можно использовать погружную помпу. Ее мощность напрямую зависит от глубины скважины и удаления от дома. Чем длиннее водопроводная система, тем мощнее должен быть насос. Чтобы устройство прослужило долго, необходимо установить фильтр.

Схема водоснабжения частного дома

Помпа опускается в скважину на лебедке. Вместе с насосом в скважину погружается кабель для подачи электроэнергии, а также гибкие шланги подачи воды. Чтобы все тросы, провода и трубы держались вместе, их лучше скрепить скобами.

Лебедка помещается на поверхности в кессоне, который может быть:

• пластиковым;
• металлическим;
• бетонным;
• кирпичным.

Особой разницы каким будет кессон нет. Выбор материала для изготовления кессона скорее зависит от финансовых возможностей владельца загородного дома. В этом случае можно сэкономить и построить его своими руками из подручных материалов. Для строительства кессона нужно выкопать просторную яму, в которой будет удобно разместить лебедку. Яма обкладывается кирпичом и внутрь устанавливается оборудование.

Трубопровод собирается из пластиковых труб и укладывается в траншею на глубине не менее 1 метра. Такое расположение позволит использовать водоснабжение в зимний период и защитит систему от промерзания. Дополнительно рекомендуется утеплить трубы, которые прокладываются в направлении к дому и заводятся внутрь через подвальное помещение.

Система автоматической подачи воды из резервуара под давлением

Вода может подаваться при включении водяной помпы и тут имеется несколько вариантов, а именно:

1. Ручное включение подачи воды (при необходимости).
2. Использование реле и поплавкового датчика.

У каждого варианта имеются свои плюсы и минусы. Если хозяин дома стремиться сэкономить, то вполне достаточно установки системы водоснабжения для ручного включения подачи воды. Гораздо удобнее, но и дороже – установить систему автоматической подачи воды из резервуара под давлением. В гидроаккумулятор будет набираться вода, а по мере уменьшения ее количества, автоматически сработает реле и наполнит емкость.

Очистка воды из скважины в частном доме

Ни для кого не секрет, что вода из скважины содержит различное количество примесей, отрицательно влияющих на ее качество. Кроме того, крупные частицы могут испортить насос и трубы. Владелец загородного дома заинтересован в продолжительной и бесперебойной работе системы. С этой целью специалисты советуют устанавливать фильтры для скважин, установка которых потребует дополнительных финансовых вложений, но в конечном итоге позволит сэкономить на ремонте.

Система очистки воды в частном доме

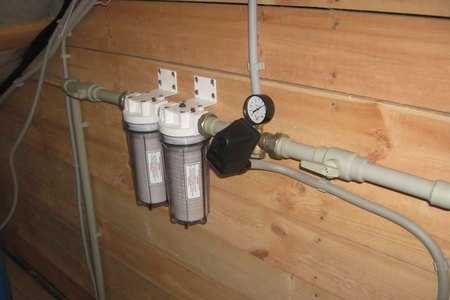

Фильтры для очистки воды бывают таких видов:

• грубой очистки – способны эффективно удалить из воды песок, ржавчину, мелкие примеси. Очистка осуществляется с помощью простого устройства – мелкой сетки, которая не дает помпе всасывать мелкие примеси. Фильтр устанавливается непосредственно в стволе скважины. Чем меньше сечение сетки, тем эффективнее работает фильтр, но и быстрее забивается.
• смягчители применяются для смягчения жесткой воды и представляют собой закрытую емкость, в которой находится специальная смола. Такой фильтр способен очистить воду из скважины от сульфатов, солей тяжелых металлов и других вредных для здоровья человека микроэлементов.
• угольные фильтры применяются для доочистки воды и представляют собой емкости, заполненные активированным углем. Такой фильтр способен удалить из жидкости соли, органику, железо, неприятный запах.

Установка фильтров – важная задача для каждого владельца загородного дома даже несмотря на то, что цена некоторых моделей достаточно высокая, а их монтаж – трудоемкий.

Видео том, как сделать водопровод в частном доме своими руками от скважины:

Сделать водопровод в частном доме своими руками от скважины довольно просто. Для правильного проведения этих работ нужно всего лишь придерживаться простых правил и рекомендаций. Благодаря чему владельцы домов всегда будут иметь доступ к чистой воде самого хорошего качества.

remontick.ru

Провести воду из скважины + видео

Поднять воду из скважины – это еще не полностью выполненная задач. Ее важно доставить до мест водоразбора, которые могут находиться в доме или во дворе. Чтобы сделать это, важно знать, как провести воду в дом из скважины. Для этих целей делается разводка и устанавливаются дополнительные элементы. Что понадобится для решения поставленной задачи? Об этом речь пойдет в статье.

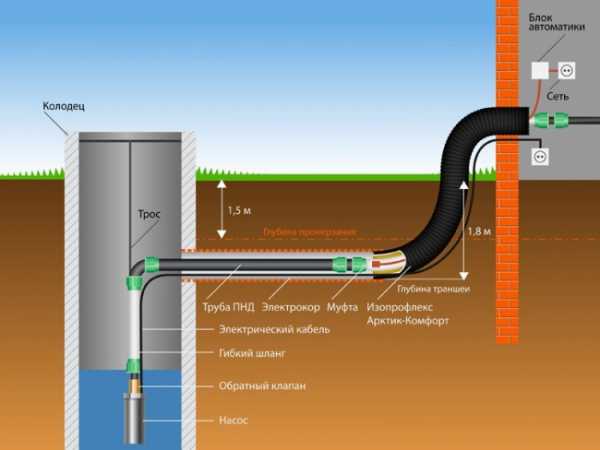

Общая схема конструкции

Схема всей разводки воды от скважины до дома включает такие элементы:

• насос;
• труба для подъема воды;
• переходной узел;
• гидравлический бак и автоматика;
• разводка трубы к конечному потребителю.

Кроме этого, необходимо позаботиться об утеплении водопровода, чтобы он служил как можно дольше. В некоторых случаях возникает потребность в двух насосах: один из них поднимает воду, а второй проталкивает ее по общей системе. Весь монтаж начинается с бурения скважины и установки кессона. О последнем стоит поговорить подробнее.

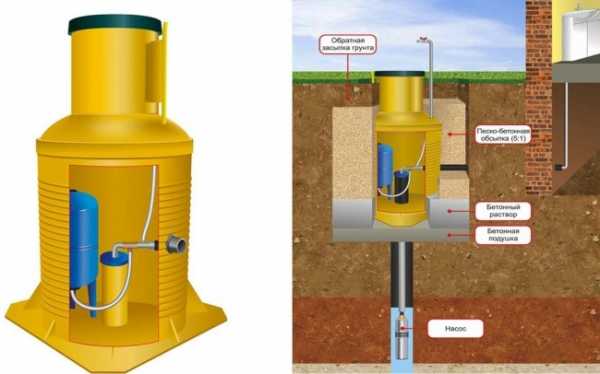

Монтаж кессона

Кессон является важным элементом для скважины, именно из него будет вестись дальнейшая разводка труб к дому. Он представляет собой герметичный бокс или контейнер, который изготавливается из пластика или металла. Предпочтение отдается первому, т. к. при движении грунта или подъеме грунтовых вод меньше вероятность его деформации или подъема. Есть несколько основных задач, которые стоят перед кессоном:

• предотвратить попадание грунтовых вод в скважину;
• защита скважины зимой;
• защита дополнительного оборудования.

Герметичный кессон для скважины надежно закрывает ее оголовок, что предотвращает попаданию внутрь дождевой или талой воды. Последняя может нести с собой болезнетворные бактерии или химические вещества, которые смываются с полей и других угодий. Если они попадут в скважину, то это приведет к ее заражению и возможным заболеваниям у потребителей. В сильные морозы грунт возле скважины может проседать или подниматься, выталкивая тем самым обсадную трубу. Кессон обеспечивает дополнительную воздушную подушку, которая не позволяет этому произойти. Кессон также предотвращает падение температуры ниже нуля, что привело бы к повреждению водопровода. Если скважина находится не во дворе дома, тогда кессон послужит защитой для оборудования от злоумышленников.

Кессон сооружается самостоятельно или приобретается готовая конструкция. Для его установки потребуется выкопать яму, на глубину, соответствующую высоте кессона. Хорошо, если нижняя часть кессона будет находиться ниже уровня промерзания грунта. В днище кессона заранее необходимо изготовить отверстие, в которое будет проходить обсадная труба. Кессон поднимается с помощью крана или лебедки с установленными опорами. Важно аккуратно поместить его на обсадную трубу скважины. Место входа заваривается или герметизируется другим способом. Видео о монтаже кессона для скважины можно посмотреть ниже.

Монтаж насоса

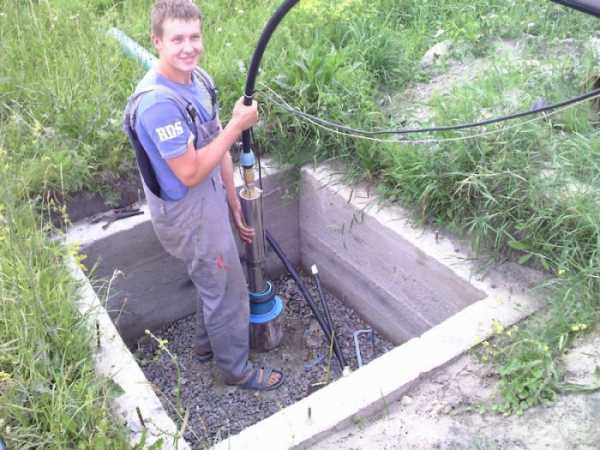

После того как кессон смонтирован на свое место над скважиной, необходимо закрепить глубинный насос. Делать это необходимо в паре с оголовком для скважины. Насос подбирается в согласии с параметрами скважины и отдаленностью помещения, куда будет подаваться вода. При этом не стоит руководствоваться только показателем максимального столба, который способен выдать насос. Важно понимать, что часть его мощности будет израсходована на доставку воды по горизонтальному участку. Чтобы все правильно рассчитать, необходимо заранее замерить расстояние от скважины до дома. Если до зеркала воды в скважине 30 метров, а от скважины до дома – 20 метров, тогда необходимо брать насос с номинальным столбом подъема в 50 метров. При этом остается определенный запас по мощности на случай, если зеркало воды в скважине упадет.

Обратите внимание! Стоит помнить, что мощность, которую насос тратит на создание одного метра горизонтального столба, примерно равна той, что необходима для проталкивания воды на 10 метров по горизонтальному участку.

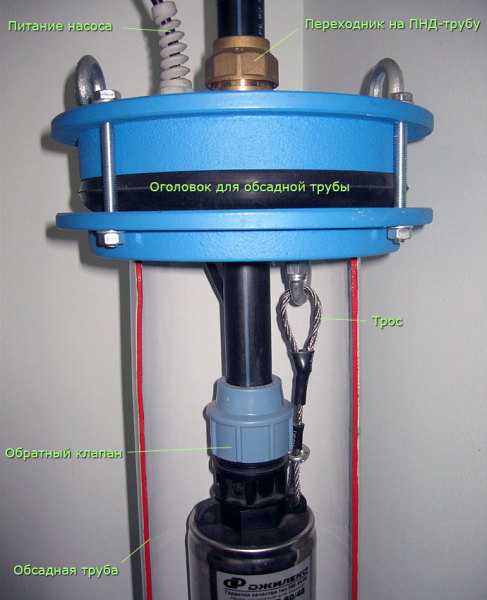

Для того чтобы собрать конструкцию с насосом понадобятся такие компоненты:

• труба ПНД;
• переходник с насоса на трубу;
• латунный ниппель;
• обратный клапан;
• трос;
• уплотнитель для резьбы.

Совет! Важно помнить, что для достижения требуемой мощности насоса, нельзя сужать выходное отверстие. Поэтому диаметр трубы, а также комплектующих подбирается в зависимости от диаметра резьбы насоса.

Первым делом в насос вкручивается латунный ниппель, он будет служить переходником для обратного клапана, т. к. обратные клапаны, как правило, идут с внутренней резьбой. На ниппель насоса накручивается обратный клапан. Все резьбовые соединения уплотняются с помощью тефлоновой ленты или пакли. Для последней лучше применять пасту Unipack, которая упрощает демонтаж при необходимости ремонта. В обратный клапан вкручивается переходная муфта для трубы. Перед монтажом трубы, важно не забыть надеть на нее уплотнительное кольцо. Чтобы труба легче заходила в резинку, которая находится в муфте, можно смазать ее моющим средством для посуды и снять фаску.

После сборки этого узла, можно приступить к креплению троса на насос. На последнем для этих целей есть специальные ушки. Зафиксировать трос можно с помощью специальных болтовых держателей. При этом необходимо сделать петлю, пропустив трос через два ушка. Это позволит облегчить центровку прибора в скважине. После крепления троса можно перейти к фиксации кабеля к трубе. Для этих целей можно воспользоваться пластиковыми стяжками. Они располагаются через каждый метр, чтобы кабель не провисал. Теперь можно перейти к аккуратному опусканию насоса в скважину. Для этого понадобится несколько человек: двое должны удерживать трубу, а третий – трос.

Когда насос достигнет запланированного уровня, его необходимо временно зафиксировать. Далее производится монтаж оголовка скважины. Он представляет собой небольшую конструкцию, которая напоминает клапан. Оголовок состоит из двух частей: тела и крышки. Тело оголовка монтируется на обсадную трубу скважины. При этом важно избегать перекосов, чтобы потом можно было свободно закрепить крышку сверху. Следующим шагом надевается уплотнительная резинка на тело оголовка.

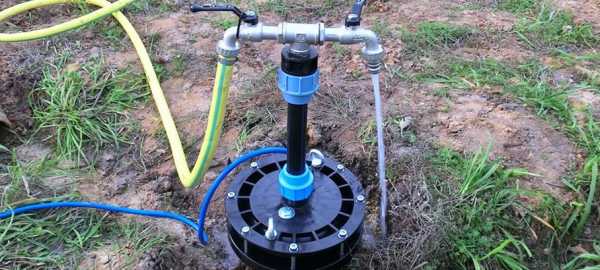

В крышку оголовка продевается труба и фиксируется специальным переходником. Через специальный резиновый штуцер продевается провод. Это необходимо, чтобы предотвратить его перегибание и повреждение. Трос фиксируется на крюк, который есть на обороте оголовка. Когда все находится на своих местах, крышка оголовка фиксируется к телу, при этом необходимо быть внимательным, чтобы уплотнительная резинка зашла в паз ровно. Болтами крышка прижимается к телу, которое смонтировано на обсадную трубу скважины. По завершении процесса делается тестовый запуск насоса, чтобы убедиться, что он функционирует и перекачивает воду. Ниже есть видео о монтаже насоса для скважины.

Обратите внимание! Для подачи воды из колодца может не понадобиться глубинный насос. Если вода в колодце находится на уровне восьми метров, тогда можно использовать обычный самовсасывающий насос. Чтобы уберечь его от морозов, рядом с колодцем выкапывается техническая яма или приямок, в котором и размещаются все узлы. Дополнительного его стенки можно обложить кирпичом, чтобы они не сыпались.

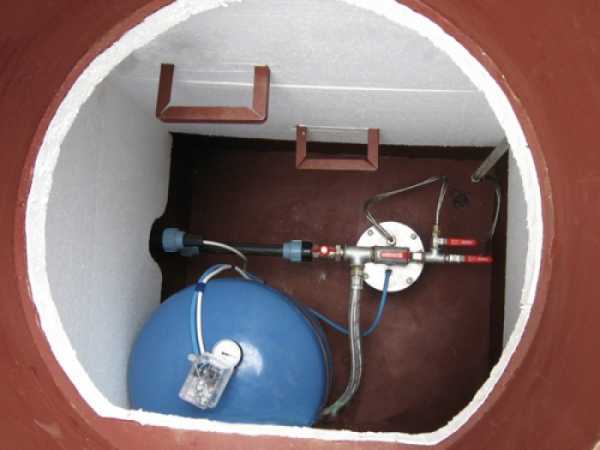

Автоматика и гидроаккумулятор

Чаще всего автоматика и гидроаккумулятор располагаются ближе к скважине, поэтому следующим шагом будет их подключение и монтаж. Автоматика представляет собой небольшой бокс, который осуществляет управление насосом. Происходит это из-за изменяющегося внутри системы давления. Как только оно достигает низкой точки, происходит замыкание контактов и запуск. Если давление достигает верхней точки, то автоматика выключает насос. Номинальные параметры установлены в блоке с завода изготовителя. Лучше брать прибор с защитой от сухого хода, он отключит насос, если по каким-либо причинам подъем воды прекратиться.

Чаще всего автоматика монтируется на гидроаккумулятор. Последний представляет собой металлическую емкость, в которую установлена резиновая груша. Роль последней заключается в смягчении гидроударов и обеспечении небольшого запаса воды. Лучше брать модель, которая изготовлена из нержавеющей стали. Она прослужит значительно дольше, особенно при образовании конденсата. На штуцер гидроаккумулятора накручивается специальный пятерник, который изготовлен из латуни. В этом пятернике есть специальные выходы под автоматику и под манометр. Манометр необходим, чтобы правильно настроить автоматику и отслеживать давление воды, в системе. К одному из выходов пятерника делается подвод трубы от насоса в скважине. Остается еще один выход, к которому будет подключаться труба, которая уходит к потребителю. Ниже есть видео о выполнении разводки для скважины.

Обратите внимание! Электрический кабель подключается от сети к автоматике, а от автоматики подводится к насосу.

Развязка труб

Когда внутри кессона все собранно, можно приступать к выводу трубы от скважины к дому. Для этого выкапывается траншея по наименьшему пути от скважины к тому месту, где будет осуществляться ввод водопровода в дом. Глубина траншеи должна быть ниже промерзания грунта. В качестве подающей трубы можно использовать ПНД трубу. Она укладывается в траншею и подводится к кессону. С помощью сварочного аппарата или дрели и коронки в кессоне делается отверстие, через которое делается ввод. Место вокруг трубы герметизируется, чтобы в кессон не просачивалась влага. Труба подводится к одному из выходов пятерника и фиксируется через переходник. Траншея закапывается. На входе в дом ставится фильтр, который будет удалять примеси из скважинной воды и делается дальнейшая разводка к каждому узлу водоразбора.

Обратите внимание! Это основная схема водоснабжения частного дома от скважины. В зависимости от потребностей, могут быть внесены определенные коррективы.

Утепление водопровода

В некоторых случаях произвести прокладку водопровода ниже уровня промерзания грунта невозможно в силу некоторых обстоятельств, иногда приходится протягивать трубу поверху. В таком случае понадобится утепление водопровода. Это можно сделать с помощью греющего кабеля и каменной ваты. Кабель лучше использовать саморегулирующийся, т. к. нет необходимости следить за его температурой и выключать его, когда это требуется. Греющий кабель фиксируется на трубу с помощью алюминиевого скотча и сверху закрывается утеплителем. Чтобы утеплитель не промокал, его также необходимо закрыть гидроизоляцией в виде клеенки или фольги.

Заключение

Как видно, изготовление развязки для ввода воды со скважины в дом несложная задача, с которой можно справится самостоятельно. Залогом успеха будет внимательный расчет всех нюансов. Количество трубы от скважины к дому можно брать с запасом, чтобы впоследствии не пришлось дотачивать небольшие отрезки.
