Качественный монтаж водопровода из полипропиленовых труб своими руками в доме

Содержание:
1. 10 причин выбрать полипропилен для водопровода
2. Подбор материала для монтажа
3. Технология самостоятельной прокладки
4. Итоги

Замена водопроводных труб только на первый взгляд кажется занятием сверхзатратным и сложным. Безусловно, придется потратиться на комплектующие. Но вот на монтажных работах имеется возможность существенно сэкономить – вместо вызова сантехников можно с легкостью произвести монтаж водопровода из полипропиленовых труб своими руками.

Благо для работы с этим материалом не требуется узкоспециализированных навыков и сложных в применении инструментов.

10 причин выбрать полипропилен для водопровода

Легкость в сравнении со сталью.
Абсолютная безвредность для человека – материал не токсичен.
Отсутствие коррозии и устойчивость к образованию известковых отложений – на протяжении всего срока эксплуатации параметры внутреннего диаметра останутся неизменными.
Низкая теплопроводность – конденсат на внешней стороне трубки при протекании воды не образуется.

Универсальность – подходит не только для холодного водоснабжения, но и горячего и обустройства отопительных систем.
Простота технологии монтажа.
Хорошая способность гасить вибрации с шумами.
Надежность и долговечность.
Простота обслуживания.
Низкая стоимость и доступность комплектующих.

Подбор материала для монтажа

Прежде чем выбирать трубы из полипропилена следует четко понимать процесс их соединения в единую водопроводную систему. Выполняется это при помощи специального сварочного аппарата – «паяльника» («утюга»).

Работать с ним достаточно просто. В комплекте идет несколько тефлоновых насадок под различные в сечения.

Совет! Сам по себе паяльник для полипропилена стоит немалых денег. Но для разовых работ его за вполне доступные деньги можно взять в прокате на пару дней.

Все полипропиленовые трубы с фитингами в маркировке имеют буквы «PP» («ПП»). Затем идет несколько букв обозначающих различные технологические особенности производства:

PPH – гомополимер;
PPB – блоксополимер;
PPR-AL-PPR – с армированием алюминиевой фольгой;
PPR, PP-random или PPRC – рандом сополимер пропилена с этиленом;
и множество других вариаций.

Для монтажа бытовых водопроводов и систем отопления чаще всего применяется один из четырех вариантов:

PN 10 – предназначена исключительно для подачи холодной воды с температурой до +20 С и рабочим давлением в 1 МПа.
PN 16 – для горячей и холодной воды, а также «теплого пола» (выдерживают до +60 С и 1,6 МПа).
PN 20 – используется в любых трубопроводах с водой давлением в 2 МПа и температурой до +95 С.
PN 25 – армированная трубка для обустройства систем центрального отопления (+95 С и 2,5 МПа).

И далее идет наружный диаметр с толщиной стенок. Все остальные обозначения (наименование производителя и нормативных документов) представляют мало интереса для домашнего мастера.

Важный нюанс! Если трубы в фитинги входят легко, без усилий – это верный признак брака или несоответствие заявленных диаметров у разных производителей. Полипропиленовые изделия меж собой и с насадками паяльника соединяться должны с некоторым усилием, иначе сцепление после сварки не будет отличаться надежностью.

Среди комплектующих для водопровода из полипропиленовых труб имеются как фитинги только из полипропилена, так и комбинированные детали со вставками из латуни. Именно вторые, с наружной и внутренней резьбой, легко позволяют делать переходы с пластика на металл.

Технология самостоятельной прокладки

Сначала следует прорисовать схему новой водопроводной системы, ее разводку. Здесь главное – минимизировать количество поворотов, обводов и соединений. Перехлесты делать следует лишь в случае крайней необходимости.

При правильной прокладке и монтаже водопровода из полипропиленовых труб от стояка сперва должен идти запорный вентиль, затем фильтр грубой очистки и по необходимости редуктор давления, а потом водосчетчик. Далее выполняется разводка к местам подключения сантехники. Она может быть последовательной либо коллекторной.

Первый вариант экономичен и самый простой в реализации. При нем выполняется последовательное подсоединение сантехнических устройств посредством тройников и отводов от основной трубы. Главный недостаток – в кранах возможны перепады давления потока воды при одновременном их открытии в нескольких точках.

Второй вариант лишен этого недостатка, но при его воплощении придется потрудиться и проложить на каждое потребляющее устройство отдельную ветку трубопровода от коллектора.

Алгоритм пайки полипропиленовых труб:

На паяльнике выставляется температура в 260-280 С.

От трубы отрезается отрезок нужной длины и зачищается его торец, чтобы не было заусенцев.
Место спайки обезжиривается специальным составом.
Фитинг и торец трубы на несколько секунд совмещаются с насадкой паяльника (при диаметре в 16-20 мм потребуется 4-5 секунд, 25-32 мм – 6-7 секунд, а при 40 мм не менее 10 секунд).
Затем они плавно вставляются один в другой до упора и удерживаются неподвижными 5-10 секунд. Можно приступать к следующему соединению. Через пару минут пластик полностью затвердеет, соединившись в единый монолит.

Внимание! Наиболее частая ошибка многих неопытных мастеров при монтаже водопровода из полипропиленовых труб своими руками – это проворачивание пластиковых изделий на насадке паяльника и потом при их соединении меж собой. Делать это строго запрещено, иначе возможно их перекашивание по оси и некачественное сплавление изделий.

При профессионально выполненной пайке внутри не должно образовываться перегородок из расплава. А они обязательно появятся, если полипропилен передержать на паяльнике и перегреть его.

Для закрепления трубопровода на стене используются пластиковые клипсы, размещаемые в точках угловых сочленений и через каждые полметра на прямых отрезках.

Итоги

Самостоятельный монтаж водопроводных труб из полипропилена несложен. Достаточно пару раз потренироваться с паяльником и можно все будет сделать своими руками, без привлечения высокооплачиваемых сантехников. Также вы можете посмотреть видео по монтажу водопровода из полипропиленовых труб:

otopleniedomov.com

Разводка водопровода в частном доме своими руками / Zonavannoi.Ru

Составление схем по коммуникациям – весьма важный и ответственный момент, к которому нельзя относиться безответственно. Разводка водопровода в частном доме своими руками не может быть поверхностной, никакие отговорки тут недопустимы.

Содержание статьи

Что необходимо знать

Создание схемы – первый шаг для тех, кто решил обустраивать коммуникации в своём доме. Учитывать необходимо всю конструкцию, её основные элементы.

конструкции насосов;
набор с фильтрами;
устройство бойлера;
не обойтись без коллекторов;
несколько потребителей воды.

На документе необходимо обозначить общий путь, по которому будут прокладываться трубные изделия по территории дома. А так же – расположение каждого элемента в отдельности. Хорошо, если на схеме владелец дома не забудет показать и расстояния. Тогда будет легче организовать водопровод в частном доме своими руками, провести необходимые расчёты.

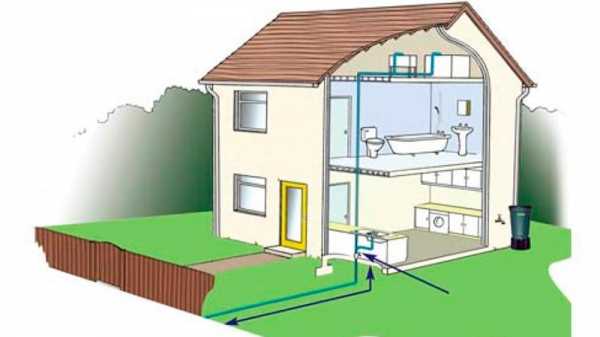

Водопровод в частном доме своими руками

Существует два способа, с помощью которых можно создать необходимую схему:

Соединение коллекторного типа.
Последовательное подключение каждого из потребителей.

Прокладка водопровода в частном доме своими руками должна учитывать, что сама схема должна состоять из следующих нескольких компонентов.

Водозабор осуществляется из скважин, колодцев.
Не обойтись без так называемой насосной станции. Труба прокладывается в земле от того места, что стало источником воды. Затем она подводится к конструкции самого насоса. Чтобы предотвратить движение воды в обратном направлении, надо заранее поставить на прибор обратный клапан.
Гидроаккумулятор ответственен за накачку воды.
Допустимо использование тройника, у которого есть запорный кран, на трубе выводящего типа, после самого гидроаккумулятора. Одна из трубных конструкций позволяет удовлетворить технические нужды, а вторую можно использовать– для бытовых.

Системы, ответственные за очистку и подготовку воды- вот к чему обязательно подключается труба, которая используется в домашних нуждах. Занимаясь таким вопросом, как устройство водопровода в частном доме своими руками, надо помнить о том, что вода из подземных источников редко попадает к нам без примесей. Потому её очистке требуется уделять как можно больше внимания.
Когда системы по фильтрации обработаны, приступают к монтаже ещё одного тройника. Он позволит по отдельности друг от друга развести холодную и горячую воду.
Подключение трубной конструкции, по которой транспортируется горячая жидкость. Она должна быть соединена с водонагревателем.
Далее она перемещается в коллектор, после водонагревателя. От него трубы расходятся дальше, по всей территории дома.

Это типовая схема, которая остаётся неизменной в любой ситуации. Но монтаж водопровода в частном доме своими руками может включать иметь и другие дополняющие элементы.

Переходим к монтажу водопровода

Для будущих труб обязательно понадобится создать нужное количество отверстий в стенах. Это самая сложная работа в данном процессе, образуется много мусора. Помимо этого, работа не потребует прикладывать физические усилия. Пройти придётся через следующие этапы:

Трубы нарезаются, соединяются.
Подключается каждый отдельный потребитель.
Соединение с коллектором.
Устанавливается станция с насосом.
Подключение систем, ответственных за фильтрацию.

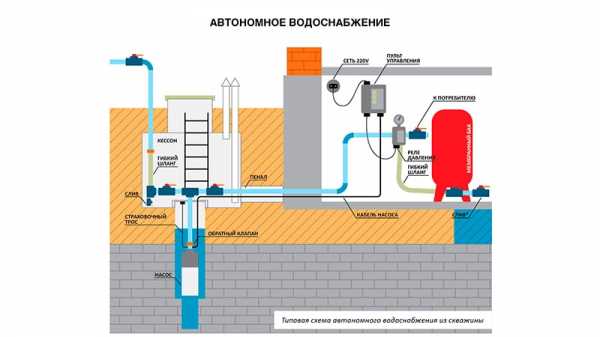

Автономное водоснабжение

Хотя времени на такие работы может уйти достаточно. Но даже новичок способен обустроить домашний водопровод своими руками, фото на нашем сайте сделают объяснения более наглядными.

Выбираем подходящий материал труб

Множество покупателей уже успели оценить высокое качество труб из полипропилена, высокий показатель надёжности.

Необходимо выполнить дополнительное армирование для конструкций, через которые будет проходить горячая вода. Для этого можно использовать различные материалы, в том числе алюминий и стекловолокно.

Во многом стоимость укладки будет зависеть от того, из какого материала созданы трубы. Главное – выбирать изделие с наиболее оптимальным соотношением между этим показателем и уровнем качества.

Диаметр труб водопровода

Данный фактор имеет не меньшее значение, чем материалы, из которых создаётся водопровод в доме своими руками. Если показатель будет слишком маленьким, возникнет турбулизация в потоке воды. А это значит, что конструкция при работе будет издавать много шума. И на стенах в больших количествах будут появляться загрязнения, отложения. 2 м\с – максимальная скорость, с которой вода может двигаться по трубам. Необходимо помнить об этом, выбирая подходящие изделия.

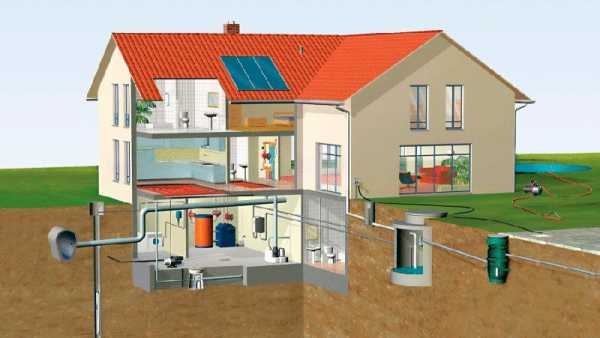

Проводим водопровод в частном доме

Если правильно подобрать подходящие параметры, то работа всех потребителей станет эффективной настолько, насколько это возможно.

75 литров в минуту будет пропускать изделия до 38 миллиметров в диаметре. Это 1,5 дюйма;
50 литров в минуту – столько пропускает труба 32 миллиметра, 1,25 дюйма;
1 дюйм или 25 миллиметров – диаметр, через который может проходить 30 литров в минуту.

Кроме того, важно помнить о том, какую общую длину могут иметь трубы.

Трубы с диаметром до 20 миллиметров станут отличным дополнением для трубопроводов коротких, менее, чем на 10 метров.
При длине, превышающей 30 метров, рекомендуется применение труб на 30 мм в диаметре.
25 миллиметров – идеальный показатель диаметра в трубопровордах не больше 20 метров.

В наших домах потребители воды работают иногда сразу по несколько штук, такие ситуации перестали быть редкостью. Отдельные расчёты проводятся по диаметру для труб внутри коллектора, с опорой на эти данные. Иначе грамотная установка водопровода в частном доме становится невозможной.

Расчёт воды каждый раз проводится по-разному в зависимости от того, сколько человек в семье.

Трубы из полипропилена — сварка

Это самый простой пример, на основе которого вообще можно рассмотреть процесс сваривания.

В случае с холодной водой нужно брать стенки толщиной до 2,8 миллиметров, а диаметр труб должен находиться в пределе 25 миллиметров. Горячая вода должна течь только по армированным трубам, со стенками на 3,2 миллиметра, и общим диаметром 25 миллиметров.

Главный результат – наличие соединения перпендикулярного типа для тех, кто решил сваривать трубы на полипропиленовой основе. Кусок с соединением легко отрезать, если результат не понравился по какой-то причине. После чего можно продолжить работу.

Когда процесс сварки завершён, трубы должны остывать некоторое время. В качестве начальной точки лучше выбирать один из потребителей воды. Переходник позволит соединить трубу с потребителем, используется при этом резьбовое соединение.

Кран шарового типа устанавливается там, где находится переходник и шланг. Без этого крана невозможно перекрыть воду, если возникнет необходимость. Продолжаем двигаться в сторону коллектора. Важно соблюдать лишь несколько основных правил.
Недопустим вариант, когда трубы проходят по тем же путям, что и строительные конструкции. Особенно это касается перегородок и стен. Лучше сделать так, чтобы трубы находились внутри специальных стаканов, если совсем без этого обойтись просто невозможно;
Расстояние до стены не должно быть меньше 20-25 миллиметров. Тогда будет легче провести ремонт или замену, когда это понадобится;
Лёгкий уклон в сторону крана делается, когда монтируются сливные устройства;
Труба располагается на расстоянии не менее 15 миллиметров, когда обходится наружный угол. Внутренний требует отступить больше: 30-40 миллиметров;
Специальные клипсы необходимо использовать для того, чтобы закрепить трубы на стенах. Отдельное внимание уделяется угловым соединениям. Клипсы располагаются на расстоянии до полутора-двух метров, если идёт речь о прямых участках.
Фитинги ПНД – инструменты, которые помогут нам соединить трубы из полипропилена под углом, даже если он составляет 90 градусов. В решении этого вопроса незаменимыми становятся тройники, у которых переходные и одинаковые диаметры.
Давление теряется меньше, если в магистрали практически отсутствуют углы и повороты.
Когда труба подключается к водопроводу, не обойтись и без запорной арматуры. Это поможет в дальнейшем отключить одного из потребителей, если понадобится ремонт.

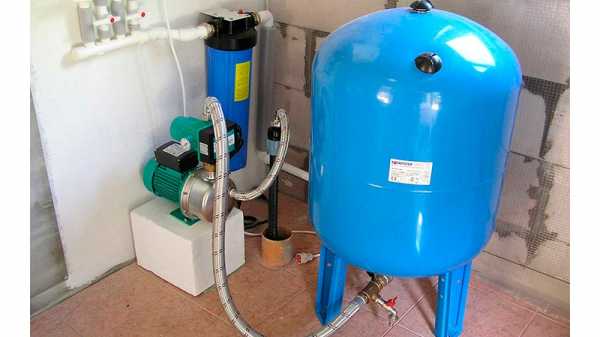

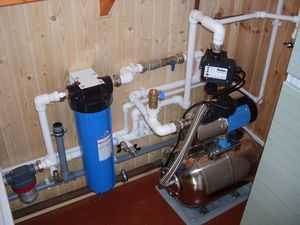

Насосная станция и внутренний водопровод

Без насосной станции нельзя будет соединить водопровод с источником воды. Не важно, используется в качестве неё колодец или скважина.

Что касается самой насосной станции, то лучшее место для неё это помещения технического назначения с отоплением, цокольный этаж, подвальная или домовая территория. Благодаря таком решению водопровод будет доступен даже в лютые морозы. Тогда низкие температурные показатели не будут страшны и самой конструкции.

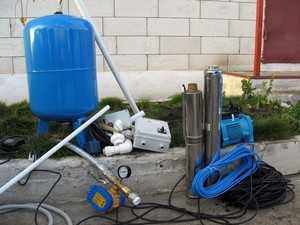

Водопровод в частном доме — установка из скважины

Фитингом из латуни с 32-миллиметровым диаметром должна заканчиваться труба, соединяющая станцию насосного типа с местом, которое стало источником жидкости.

Тройник со сливным краном подключается к самому фитингу. Это позволит отключать не только конкретные потребители, но и подачу воды, когда возникает необходимость. После этого можно переходить к подключению обратного клапана. Можно использовать обычный уголок на 90 градусов, если необходимо сделать так, чтобы труба поворачивала.

Быстрое соединение «американки» помогут соединить все необходимые элементы после этого. Это касается, прежде всего, шарового крана и сетчатого фильтра.

Обязательно должны присутствовать бак демпферного типа, реле, ответственное за давление – это важные требования для любой насосной станции. Реле давления подключается сверху, у тиочки водозабора расположить насос, а другая часть приборов – на территории дома. Бак демпферной конструкции, гидроаккумулятор находятся в нижней части конструкции.

Установка водопровода в доме своими руками

Ещё обязательно понадобится датчик, который защищает конструкцию от так называемого «сухого хода». За грубую очистку отвечает отдельный фильтр.

После этого – переход на трубу, у которой диаметр равняется 25 миллиметрам.

Необходимо проверить, насколько исправно подключение перед тем, как проводить дальнейшие работы.

Немного о гидроаккумуляторах

За счёт гидроаккумулятора давление в системе поддерживает стабильный уровень. Это же устройство позволяет включать и отключать систему при необходимости.

В пределах трёх бар находится показатель давления в системе, к примеру, при полном заполнении водой гидроаккумулятора. При включении потребителя из дома вода просто уходит. Из-за этого показатель давления становится меньше. После этого начинает работать реле, то же самое относится и к насосу. Вода снова накачивается до тех пор, пока давление не дойдёт до трёх бар.

Гидроаккумулятор в частном доме для системы водопроводода

Баки обладают разным объёмом, от 25 до 500 мл. В каждом конкретном случае семья выбирает подходящий вариант по своим потребностям. Когда водопровод монтируется в частном доме, не обязательно всегда иметь гидроаккумулятор. При работе на этаже, который находится выше всего в доме, например, можно установить накопительный бак. В таком случае вес воды будет создавать определённое давление, под которым она и доходит до каждого потребителя.

Вода оказывается в системе водоочистки сразу после того, как она была в гидроаккумуляторе. Сами приборы по очистке должны находиться от него минимум в 0,5-1 метре. Ещё важно правильно установить коллектор и бойлер.

zonavannoi.ru

Водопровод в частном доме — схемы, разводка, трубы

Посмотрите, водопровод в частном доме — реализуется по самой простой схеме.

Водопровод в частном доме в условиях современного города или поселка – это не прихоть, а насущная необходимость. Чтобы иметь возможность постоянно проживать в своем жилище и удовлетворять все естественные потребности – питьевая вода, мытье посуды, гигиенические процедуры зимой и летом – водопровод в частном доме должен быть правильно спроектирован и грамотно реализован.

Чтобы не быть голословным, расскажу, как я рассчитывал и монтировал подачу воды в дом на своем участке. Про то, какой должна быть скважина, как ее бурить и каким должен быть хороший дебет – читайте новые статьи на нашем сайте.

Сегодня же остановимся на следующих вопросах:

какой должна быть схема водопровода в частном доме,
как рассчитать трубы и оборудование для подачи воды в дом,
как сделать разводку водопровода в частном доме по одному этажу и по двум этажам (включая мансардный утепленный этаж).

Небольшое отступление. Почему я все время говорю о том, что мы рассматриваем «водопровод в частном доме»? Потому что схема водопровода в частном доме кардинально отличается от того, как происходит подача воды в дом в пять или девять этажей в обычном городе.

Чем отличается водопровод в частном доме?

Во-первых, обычно у каждого индивидуального строения в поселке или городе есть собственный источник воды – колодец, скважина или собственная насосная станция от открытого водоема.

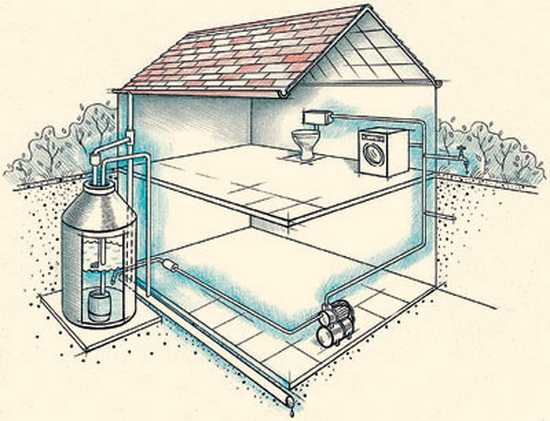

Самая простая схема водопровода — на основе насосной станции — из колодца.

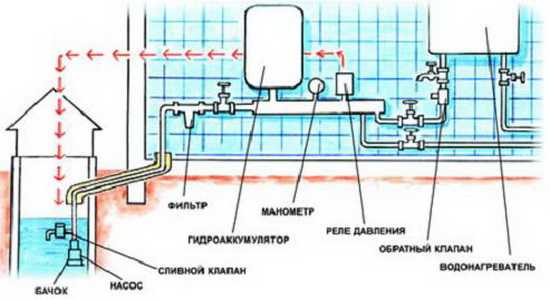

Схема и состав простейшей системы водоснабжения — неглубокая скважина и насосная станция.

Во-вторых, воду в частном доме приходится поднимать обычно не выше второго этажа.

И, в-третьих, давление в сетях водоснабжения индивидуального дома обычно составляет 2-3 атмосферы, в то время как в городских сетях водоснабжения рабочее давление составляет 6 бар (примерно 6 атмосфер), а гидроудары в ночное время могут достигать величин в 12 бар.

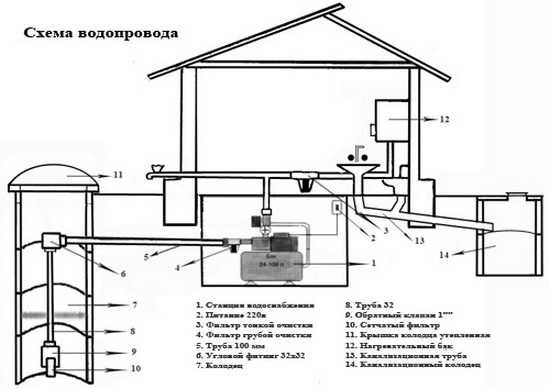

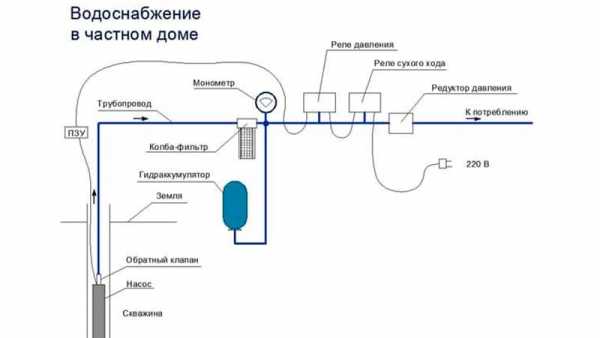

Схема водопровода в частном доме

Итак, обычная, я бы сказал «типовая» схема водопровода в частном доме. Начинается все со скважины или с колодца – индивидуального водного узла. В скважине или колодце происходит забор воды (через погружной насос или насосную станцию).

Далее водопровод идет (обычно под землей на глубине ниже глубины промерзания почвы для данного региона) в дом. Вход осуществляется через подвал или цокольный этаж либо через утепленный цоколь.

Особенно следует коснуться вопроса утепления водопроводных труб в доме, так как самый критичный для промерзания узел – это ввод водопроводных труб от скважины в дом. В этом месте трубы «покидают» землю (температура +4С) и идут по открытому воздуху (температура зимой до -40С) до входа в утепленное перекрытие первого этажа.

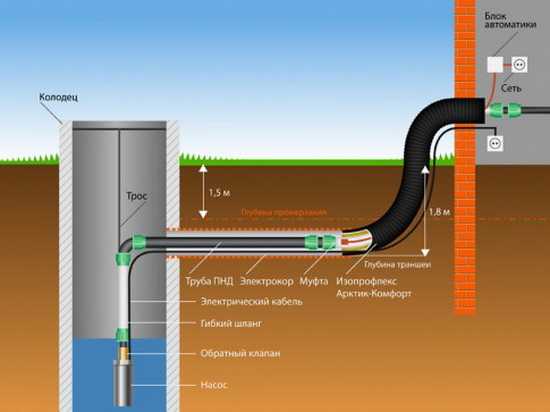

Труба от скважины идет ниже уровня промерзания грунта и утепляется на входе в цоколь.

Далее вода подводится к узлу контроля и водяному аккумулятору. Узел контроля обычно состоит из двух реле – реле давления и реле сухого хода (по крайней мере, так сделано у меня в моей схеме).

Реле сухого хода отвечает за то, чтобы насос не работал без воды – когда при откачке уровень воды в скважине понижается. Реле давления отвечает за постоянный напор воды в трубах.

При понижении давления ниже установленного реле давления включает насос через пускатель. При повышении давления выше установленного уровня реле давления выключает насос.

Схема подключения реле и гидроаккумулятора.

Водяной аккумулятор (гидроаккумулятор) поддерживает стабильность давления в системе – исключает частое включение насоса в скважине и компенсирует гидроудары в системе. Такая схема водопровода в частном доме позволяет держать постоянное давление в 2-3 бар, хотя вы можете поставить у себя и 4-5 бар и даже 6.

Давление в водопроводе выше 6 бар считает критическим и многие водоразборные устройства (краны, колонки и бойлеры) не рассчитаны на постоянную работу при давлении, превышающем 6 бар. Еще раз напомню, что бар примерно равен 1 атмосфере.

Далее через систему труб вода поступает на точки водоразбора – давайте рассмотрим, как может быть реализована разводка водопровода в частном доме.

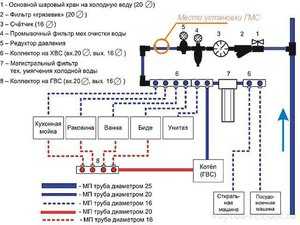

Разводка водопровода в частном доме

Чтобы схема водопровода в частном доме была максимально эффективной, следует грамотно довести трубы до потребителей – до точек водоразбора. К таким точкам относятся краны смесителей в умывальниках, душе и ванне, бачки сантехники, а также прочие потребители – мойки высокого давления, оросители, посудомоечные и стиральные машины.

Какую схему водоснабжения реализовать у себя – глухую (конечную) или замкнутую с циркуляцией – каждый хозяин решает сам.

В первом случае к каждой точке водоразбора (крану или душу) вы подводите трубу с холодной и горячей водой. И кран является крайней точкой. Это глухая схема. Ее плюс в простоте исполнения. Минус – приходится ждать, пока горячая вода дойдет «в тупик» от нагревательного прибора – иногда до 30 секунд (время зависит от расстояния смесителя до бойлера).
Во втором случае организовывается замкнутая схема, по которой циркулирует вода (обычно это делают только с веткой горячего водоснабжения). В этой схеме в «кругу» водяного обращения подключают отводки с точками водоразбора. Вода «идет мимо» точек, температура ее постоянна. Плюс этой схемы в том, что вы сразу получаете горячую воду нужной температуры – сразу после того как откроете кран смесителя. Минус этой схемы в том, что вам нужен будет циркуляционный насос (наподобие того, что стоит в закрытой системе отопления) на каждую замкнутую линию – ХВС и ГВС.

Лучше всего реализовать комбинированную схему разводки водопровода в частном доме – ХВС делается по глухой схеме, ГВС делается по замкнутой схеме с циркуляционным насосом.

Естественно, что к приборам, самостоятельно греющим воду – посудомоечным и стиральным машинам – ведется только линия ХВС.

О том, как грамотно реализовать схему получения горячей воды в частном доме – читайте отдельную статью на нашем сайте. Вопрос этот объемный, и чтобы не мешать все в кучу, мы вынесли его в отдельную статью.

Прокладка водопровода в частном доме

Коснемся, напоследок, такого вопроса, как прокладка водопровода в частном доме. В рамках этого вопроса хотелось бы рассмотреть следующие моменты – какие трубы использовать, как осуществлять крепление труб и где размещать водопроводные приборы.

Лучше всего использовать для прокладки водопровода в частном доме полипропиленовые трубы. Даже в многоэтажном строительстве их сейчас используют, а в малоэтажном – это самый оптимальный вариант. Наряду с металлопластиковыми трубами «полипропилен» — наиболее часто используемый материал для прокладки водопровода в частном доме.

Полипропиленовые трубы легко паять, они дешевы, фитинги и запорную арматуру к ним легко купить даже в самых отдаленных местах. Кроме того, в отличие от металлических труб, полипропиленовые трубы выдерживают непродолжительное замерзание водопровода, что очень полезно в случае кратковременной аварийной ситуации.

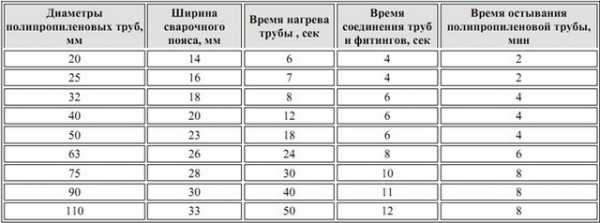

Полипропиленовые трубы легко паять — таблица для пайки труб разных диаметров.

Крепление труб лучше всего делать к стене, а не прокладывать их по полу на любых этажах вашего жилища. Это позволит иметь к трубам доступ в случае ремонта или в случае переделки. Если вы решите поменять схему водопровода в доме, то вам будет легче это сделать, если трубы идут по стенам над уровнем пола.

И, конечно же, не следует наглухо зашивать трубы в короба из ГКЛ или замуровывать их в кладке или штукатурке в местах их поворотов или в местах соединения их фитингами. В случае протечки вам придется разобрать это место, а затем придется заново делать чистовой ремонт.

Провести водопровод в частный дом – это еще не все. Нужно грамотно расположить приборы на его протяжении.

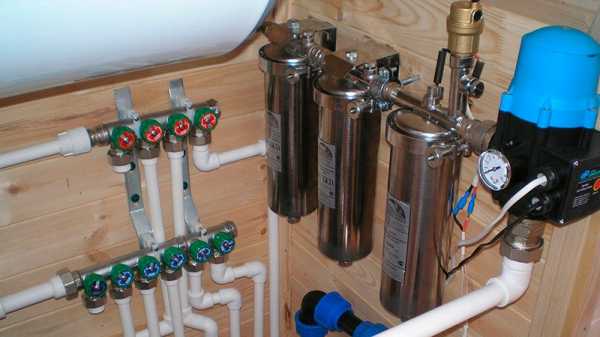

Группу контроля и гидроаккумулятор лучше всего установить прямо на входе трубы в дом – на первом этаже или в утепленном подвале.

Любые водонагревательные приборы – накопительные или проточные – лучше всего устанавливать как можно ближе к большим точкам водоразбора – смесителям в душе и ванне.

Бойлер косвенного нагрева (БКН) вам придется увязать со схемой системы отопления. Обычно БКН ставится недалеко от котла – в котельной. Хотя бойлер может быть установлен и в любом другом месте системы отопления. Однако самая горячая вода всегда на выходе из теплогенератора – котла в системе отопления.

Система фильтров, ответственная за очищение и нормализацию воды, должна быть установлена на входе водопровода в дом – сразу после группы контроля и «в ответ» к водяному аккумулятору. Про фильтрацию воды из скважины или колодца читайте отдельную статью на нашем сайте.

dompraktika.ru

особенности монтажа и разводки системы водоснабжения в частном доме своими руками

Даже на даче где люди не живут круглый год, не говоря уже о частных домах, расположенных в черте города можно значительно увеличить комфорт проживания просто выполнив монтаж водопроводной системы своими руками.

Но не стоит себя обманывать, что процесс укладки труб – дело, которое не требует внимания и трудозатрат со стороны человека. Поэтому прежде чем приступать к монтажным работам нужно разобраться с особенностями разводки системы подачи воды в доме.

Схема водпроводной разводки в частном доме

Пренебрегать этапом составления схемы водопроводной разводки в частном доме неразумно.

Сразу, после того как домовладельцем будет решено обустроить систему воды целесообразно составить схематический чертёж прокладки труб внутри домостроения с учётом водных потребителей, коллекторных разводок, бойлеров, фильтров и насосных установок.

Это поможет значительно упростить расчёт расходных материалов и составить бюджет проводимого ремонта. При этом для составления схемы трубопровода используют несколько способов:

последовательная схема подключения источников потребления воды;
коллекторная разводка трубопровода.

Если рассматривать последовательный принцип разводки труб водоснабжения, то он подходит только для домов, где водой пользуется небольшая семья до 3 человек.

Если же это большой двухэтажный частный дом, где установлено много сантехники и бытовых приборов, использующих водные ресурсы, то такой вариант водоснабжения не рационален.

Принцип укладки последовательной схемы водопровода заключается в прокладке трубы по всем помещениям в доме, где необходима подача водных ресурсов. Это может привести к тому, что при использовании сразу нескольких точек забора воды в крайней из них напор будет минимальным и не сможет в полной мере удовлетворить человеческие потребности.

Коллекторный способ разводки водопровода подразумевает подведение отдельной трубы к каждой точке водозабора. Благодаря этому обеспечивается подача воды с одинаковым давлением ко всем сантехническим проборам в частном доме.

Естественно, что коллекторный способ укладки водопровода намного дороже, так как придётся потратиться на дополнительные трубы. Однако полученная в итоге система водоснабжения оправдывает себя в процессе эксплуатации.

Но вне зависимости от выбранной схемы разводки водопровода он содержит следующие элементы:

Точки потребления водных ресурсов.
Насосная система, подающая воду в частный дом. От насоса прокладываются трубы под землёй, по которым вода будет подаваться к коллектору. Важно учитывать, что для предотвращения опустошения внутридомового водопровода от воды нужно установить обратный клапан.
Расширительный бак, который аккумулирует запас воды для поддержания стабильного уровня давления в системе.
Сразу за гидроаккумулятором целесообразно установить тройник с запорной арматурой. Благодаря этому можно сделать отдельные отводы для воды, используемой в домашних и технических целях.
Отвод, используемый для домашнего потребления, подсоединяется к водоочистительной системе из-за того, что вода со скважины может содержать различные примеси.
Сразу за системой фильтрации устанавливается тройник для разделения водопровода на горячее и холодное водоснабжение.
Трубу холодного водопровода подсоединяют к коллектору, распределяющему холодные водные ресурсы. Целесообразно установить на каждую линию отдельный запорный механизм.
Отвод горячего водопровода подсоединяют к водонагревательному устройству.
Труба после водонагревательного элемента подсоединяется к коллектору горячего водоснабжения.

Естественно, это обобщённая схема разводки водоснабжения частного дома и в разных ситуациях в неё могут входить дополнительные элементы.

Нюансы монтажа водопроводной системы

Самым шумным, пыльным и сложным считается этап прокладки труб водопровода, связанный с проделыванием отверстий в полу, стенах и других внутридомовых конструкциях для разводки трубопровода.

Все остальные мероприятия, связанные с порезкой, соединением и подключением изделий трубопрокатной промышленности не вызывают особых затруднений даже при выполнении своими руками.

Так что самостоятельное обустройство системы подачи воды в частном доме – задача, посильная для каждого домовладельца. Главное, иметь желание и упорно идти к поставленной цели, тогда можно решить любые проблемы.

Выбор подходящих труб для водопровода

Прежде чем приступать к сооружению водопровода в частном домостроении своими руками, необходимо выбрать качественные трубы, которые могут отличаться не только длиной и сечением, а и материалом, используемым для их изготовления:

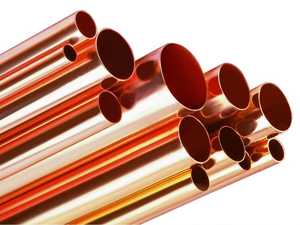

Медное изделие трубопрокатной промышленности считается самым дорогим сегментом, представленным на строительном рынке. Медная труба не подвержена коррозии, не боится ультрафиолета, равнодушна к микроорганизмам, выдерживает высокие показатели давления и не боится перепадов температур. Лучшего изделия для трубопровода найти невозможно.
Металлопластиковый водопровод является хорошей альтернативой медному аналогу. Труба из алюминия, защищённая как снаружи, так и внутри пластиком, помимо того, что имеет привлекательный внешний вид не подвержена скоплению на стенках накипи или других осадков, содержащихся в воде.
Стандартная труба из стали – изделие, которое использовалось не одно десятилетие для обустройства водопровода в многоэтажках и частных домостроениях времён СССР. Она имеет длительный эксплуатационный ресурс, обладает большим запасом прочности, но при этом боится ржавчины. Также монтаж таких изделий требует определённых познаний и инструментов.
Продукция из полипропилена набирает всё большей популярности для сооружения холодного водопровода в частных домах. Такое изделие не боится коррозии, имеет длительный срок службы и сравнительно невысокую стоимость. Однако для соединения отдельных элементов трубопровода понадобится специальный паяльник.

При прокладке трубопровода своими руками важно учитывать материал, из которого сделаны трубы, так как от этого будет зависеть качество разводки системы водообеспечения и конечная стоимость проводимых работ.

Как подобрать сечение труб для внутридомового трубопровода

Не меньшую роль в сооружение автономного водопровода имеет и диаметр используемых труб. В первую очередь трубопровод с маленьким сечением приведёт к турбулизации водных потоков и как следствие передвижению воды с характерным шумом.

Водные ресурсы должны двигаться по трубам с максимальной скоростью не более 2-м/с. Также сечение изделий трубопрокатной промышленности зависит от длины водопровода:

для труб системы подачи воды общей длиной до 30-м используется трубопровод диаметром 2,5 см;
если общая протяжённость трубопровода превышает 30-м длину, сечение труб увеличивается до 3,2 см;
в случае с очень маленьким трубопроводом, длина которого не превышает 10-м, подойдут трубы сечением в 2 см.

Качество работы трубопровода подачи воды зависит от правильности подбора диаметров патрубков коллекторной системы для определения которых, существуют несложные расчёты.

В среднем запорная арматура на коллекторе способна пропускать до 6 л воды в минуту. Из этого можно определить количество потребителей в доме, которые могут использоваться одновременно. Также необходимо уделить внимание подводящей трубе коллектора:

Трубы сечением 2,5 см способны пропускать до 30 л/мин.
Изделие диаметром 3,2 см обладает пропускной способностью 50 л/мин.
В свою очередь, трубопровод сечением 3,8 см беспрепятственно пропустит 75 л/мин.

Если в частном доме обитает большая семья, то даже при небольшом количестве точек забора воды они часто могут работать одновременно. Поэтому проектируя разводку водопровода, нужно исходить из суммарных показателей одновременного потребления водных ресурсов за 1 минуту.

Если же наоборот, в большом доме проживает небольшое семейство из трёх-четырёх человек, а точек водозабора много: стиральная и посудомоечная машина, ванная, душ и другие потребители воды, то все расчёты выполняются по другому алгоритму. В такой ситуации суммарное потребление водных ресурсов уменьшается на 25–40%.

Правила разводки системы водоснабжения в доме

Вначале выполняется подключение потребителя к водопроводной трубе для чего используется переходник с резьбовым соединением, на который устанавливается кран и дальше с помощью шланга подсоединяется точка водозабора.

Запорная арматура в первую очередь нужна для перекрытия подачи воды на случай поломки потребителя без необходимости остановки работы всей системы водоснабжения. После этого труба прокладывается по направлению к коллектору.

При этом выполняя все работы своими руками целесообразно придерживаться следующих правил:

Целесообразно не прокладывать трубопровод сквозь строительные конструкции. Но так как это практически невозможно, то отрезок, проходящий сквозь стены, помещается в металлический стакан.
Для облегчения ремонтных работ желательно трубы прокладывать на расстоянии 25–30 мм от поверхности стен.
При установке кранов для слива воды важно обеспечить небольшой уклон в сторону запорной арматуры.
При обходах внутренних углов помещений трубу прокладывают на расстоянии 15 мм, а по внутреннему углу отступают до 5 см.
Крепление трубопровода к стенам выполняется посредством специальных клипс, которые обязательно устанавливаются в углах. На прямых отрезках труб крепёж выполняется с шагом до 2-м.
Чем меньше водопроводная магистраль содержит поворотов и переходников, тем стабильней давление воды по всей её длине.

При подсоединении труб к коллектору обязательно устанавливают краны, благодаря которым обеспечивается возможность отключения конкретно взятого потребителя с целью проведения профилактики или ремонта.

Подсоединение насосной станции к внутридомовому водоснабжению

Очень часто подача воды в частных домостроениях обеспечивается за счёт скважины или колодца посредством насосной станции, создающей давление в трубопроводе. Насосное оборудование целесообразно размещать в подвальных помещениях, что обеспечивает его защиту от пагубного влияния внешних факторов особенно зимой.

От источников водозабора к станции обеспечения подачи воды подходит трубопровод сечением 32 мм, на конце которого, монтируется латунный фитинг. К фитингу подсоединяется тройник со сливной запорной арматурой для отключения водоснабжения в случае поломки водопроводной магистрали.

На следующем этапе подсоединяется обратный клапан для предотвращения обратного возврата воды. Для удобства сборки отдельных узлов целесообразно использовать соединительные элементы – «американки».

устанавливается кран для подачи и отключения водоснабженья;
монтируется фильтр сетчатой конструкции;
если насос размещён в водозаборе, а остальные части системы в домостроении, то в трубе монтируется датчик контроля давления и гидроаккумулятор;
устанавливается защита работы насоса на сухую;
выполняется установка фильтрующего устройства тонкой очистки;
подсоединяется переходник на трубопровод сечением 2,5 см.

В завершение выполняется проверка работы насосного оборудования путём запуска системы. Если всё в порядке, то проверяется качество соединений на возможность протечки и водопровод запускается в работу.

Важность использования гидроаккумулятора

Гидроаккумулятор состоит из герметического резервуара, разделённого на две части. Одна предназначена для аккумулирования воды другая для создания давления посредством воздуха. Благодаря этому обеспечивается поддержание стабильного давления в водопроводе и контроль включения и отключения насоса.

Естественно, монтаж водопроводной системы в частном домостроении не всегда предусматривает установку расширительного бака. Альтернативой может быть накопительный резервуар большого объёма, монтируемый в самой верхней точке дома. В такой ситуации подача воды будет осуществляться самотёком.

Выбор и укладка водопроводных труб – важный критерий создания цивилизованных условий проживания в частном доме. Без воды в доме нормальный человек не может себя чувствовать комфортно.

Сложно представить жизнь в квартире без принятия ванны, использования посудомоечной или стиральной машины и других бытовых приборов. Так зачем отказываться от всех удобств, проживая в загородной или частной постройке. Тем более что все монтажные работы можно проделать своими руками.

stoki.guru

РубрикаДом
