Водосточная система на домах фото – 85 фото лучших проектов и монтаж своими руками

Назначение и основные типы водоотводов

Казалось бы, назначение водостока очевидно, однако не все так просто, как может показаться на первый взгляд неискушенному в строительстве домашнему мастеру. Классическое определение водосточной системы выглядит следующим образом:

Водоотвод – это комплекс отдельных элементов и технических приспособлений, смонтированных на кровле и фасаде здания в строго определенной последовательности, с целью надежной защиты всех элементов строительной конструкции от проникновения влаги, а также для отвода дождевой воды.

Как можно видеть из определения, в данном конкретном случае мы имеем дело с некой технической конструкцией, в которой однозначно определенны функции каждого ее элемента. Таким образом, водоотвод предназначен для того, что бы собирать с кровли атмосферные осадки, а также влагу от таящего снега и льда в весенний период, и выводить за пределы строительной конструкции, а именно – к определенному месту сбора.

Кроме всего прочего, монтаж водосточной системы осуществляется в строгом соблюдении определенных правил, направленных на обеспечение ее эффективной работы в течении длительного периода времени.

Важно будет заметить, вся конструкция водостока не должна портить внешний вид строения, т.е., кроме технических, к ней выдвигаются некие эстетические требования, в число которых входит соответствие общей концепции дизайна здания.

Вы конечно можете приобрести готовый водоотвод. Его главное преимущество в стандартизации всех элементов, т.е., домашний мастер легко можете соединить отдельные детали в готовую конструкцию, а в случае необходимости – перестраивать и переделывать без изменения самих деталей.

Однако иногда промышленная конструкция не подходит, и дело даже не в высокой стоимости. Просто иногда будет правильней собрать ее самостоятельно, поскольку подобрать промышленную просто нет возможности, а также при желании сделать все своими руками.

Кроме того, самостоятельно выполненная конструкция собрать ее под конкретную крышу, при этом в полной мере учесть все требования, как технические, так и эстетические.

Все водостоки различают по типу используемого в конструкции материала.

Первый вид, набирающий популярность в настоящее время – пластиковый. В данном случае мы имеем дело с двумя разновидностями: конструкцию, собираемую посредством соединения отдельных элементов с помощью клея, а также — при помощи специальных резиновых уплотнителей.

В целом, пластиковые водоотводы имеют ряд неоспоримых преимуществ:

• малый вес готовой конструкции;
• устойчивость к коррозии и ультрафиолетовому солнечному излучению;
• широкий спектр цветовых оттенков;
• относительная простота сборки;
• долговечность.

К недостаткам можно отнести:

• Малая прочность к механическим воздействиям. Данный недостаток предопределяет спектр использования: их можно устанавливать только на одноэтажные строения;
• Невозможность или излишняя себестоимость и трудность проведения ремонтных работ;
• Горючесть материала;
• В случае использования резиновых уплотнителей, их необходимо периодически менять.

Следующий вид — металлические конструкции. В данном случае, название предопределяет материал.

Достоинства будут определяться спецификой материала:

• Высокая прочность конструкции – она выдерживает длительные механические нагрузки и однократные воздействия;
• Пожаробезопасность;
• Широкий диапазон рабочих температур.

Однако, кроме «плюсов», металлическим водоотводам присущи специфические недостатки:

• Высокий вес готовой конструкции;
• Сложность сборки и изготовления отдельных элементов;
• Коррозия и необходимость периодического обслуживания;
• Невозможность соединения множества отдельных элементов не позволяют использовать металлический водоотвод на крышах со сложными выступами;
• Высокая себестоимость.

Выбирая тип, отталкивайтесь от особенностей вашего здания, от того, какой вариант будет более предпочтителен в каждом конкретном случае. При проектировании помните, вопрос цены не должен превалировать, первостепенное значение имеет функциональность и надежность.

Проектирование

Составление проекта будущего водостока, является необходимым гарантом того, что водосток будет эффективно справляться со своими задачами, а также позволяет рационально использовать материалы и соответственно, в какой-то степени сэкономит ваш семейный бюджет.

Для правильного расчета необходимо учитывать среднестатистическое количество осадков в вашей местности, а также площадь кровли. Начинать расчеты, нужно от промеров периметра здания.

В целом, при определении длины водосточных желобов полученную длину увеличивайте на 5%, этот запас делает с учетом необходимого наклона водостоков. Учитывайте возможные обходы каких-либо элементов кровли или выступов.

На каждые десять метров кровли необходимо устанавливать одну воронку для забора воды. Если крыша имеет сложный периметр, количество воронок может быть больше.

Количество водосточных труб должно быть равно количеству воронок. Длина трубы делают равной высоте здания – от края кровли и до поверхности земли.

Особенности сборки

Для того, что бы водосточная система кровли получилась эффективной, необходимо соблюдать ряд требований при сборке.

Помните. Монтаж начинают еще до того, как вы начали покрывать крышу кровлей, поскольку сами держатели водосточных желобов необходимо крепить к нижней части обрешетки.

Естественно, что для монтажных работ вам потребуется некоторый минимум инструмента, а именно:

• Набор отверток;
• Шуруповерт;
• Ножовка по металлу;
• Болгарка;
• Линейка, складной метр или рулетка;
• Ножницы по металлу;
• Дрель и набор сверл по металлу;
• Молоток, киянка.

Кроме всего прочего, перед началом монтажных работ подумайте о лестнице, стремянке или строительных лесах — без этого вы вряд ли сможете что-нибудь сделать.

Исходя из типа применяемого материала, существует некоторая особенность соединения отдельных элементов: для металлических конструкций используют специальные замки и уплотнительные прокладки, а для пластиковых – клей или специальную сварочную машину.

Для монтажа водоотвода предопределен некоторый набор обязательных правил, а именно:

• Начинать все монтажные работы нужно с верхней точки – т.е. с крыши, и постепенно смещаться вниз;
• Соединяя отдельные желоба, обязательно соблюдайте некоторый угол наклона по всей длине. В среднем он должен составлять порядка трех сантиметров на один метр желоба.

Правила сборки водоотвода

Специалисты советуют определенный порядок сборки системы своими руками, именно следуя ему, вы сможете все сделать без лишних проблем и неожиданных «сюрпризов», получив быстрый и ожидаемый результат. Выглядит эта последовательность монтажных работ следующим образом:

• Устанавливаются все необходимые держатели;
• Закрепляют воронки водосливов;
• Устанавливают водосточные желоба и необходимые заглушки;
• Крепят угловые колена;
• Монтируют стоковые колена;
• Устанавливаются системы водосточных труб;
• Монтируют все необходимые хомуты;
• Устанавливают и крепят конечные сливные элементы.

Проверить качество выполненной работы вы естественно сможете только во время дождя, но если все сделано правильно, водоотвод будет безотказно служить долгие годы и ваш дом будет сухим, теплым и уютным.

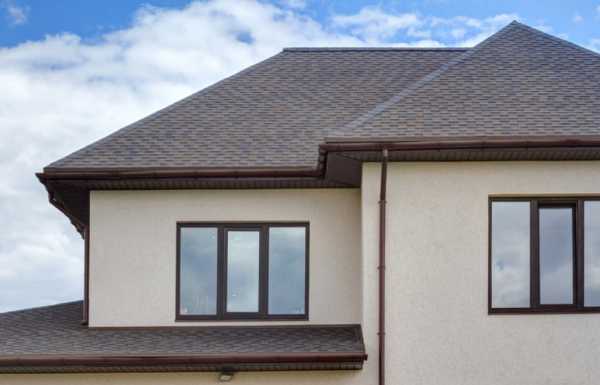

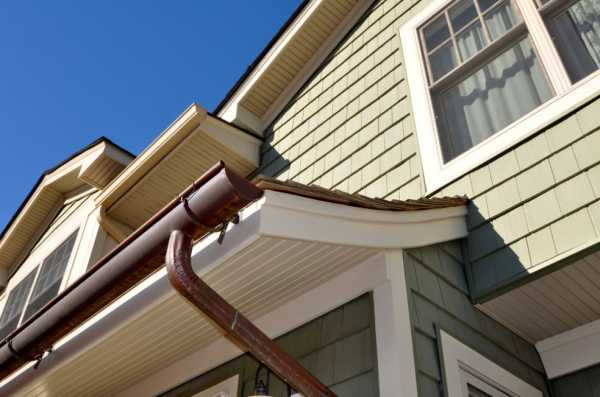

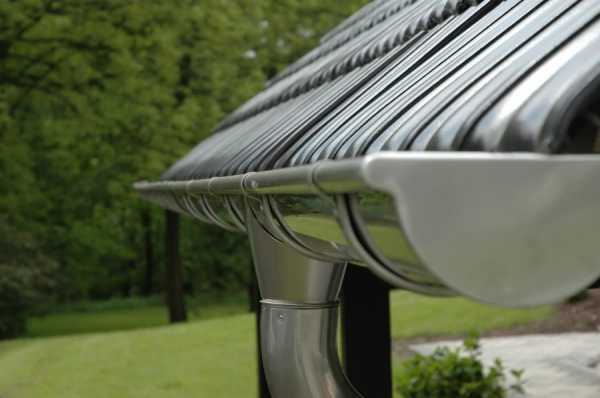

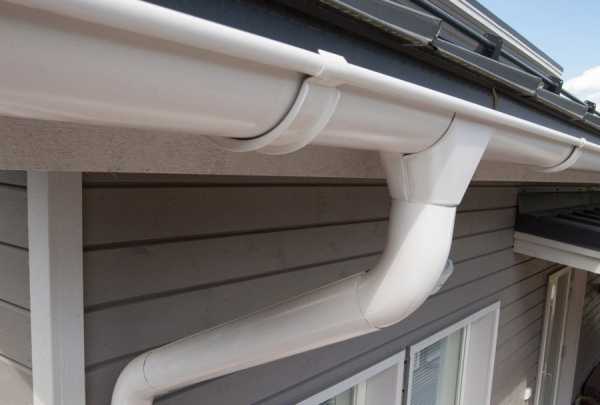

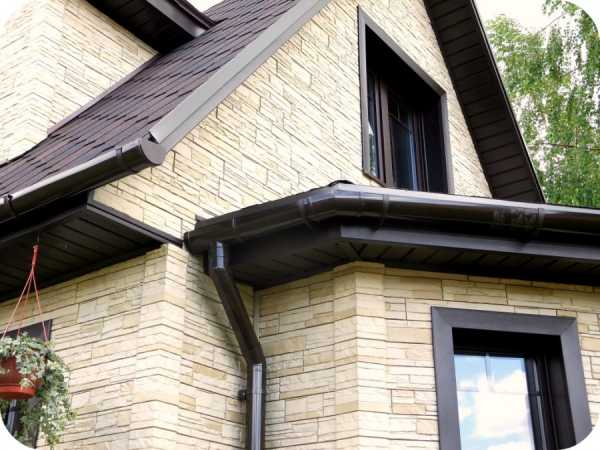

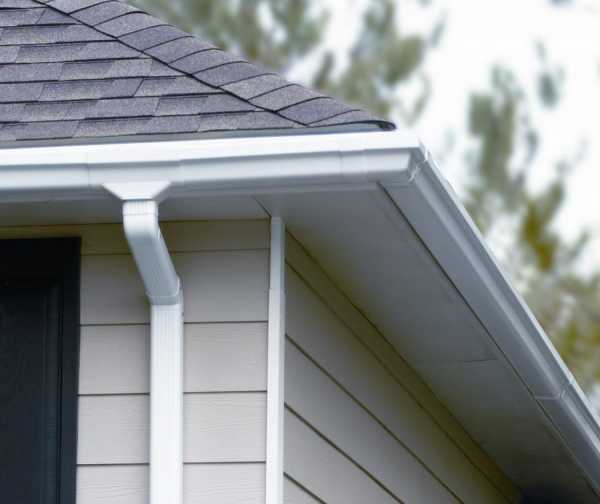

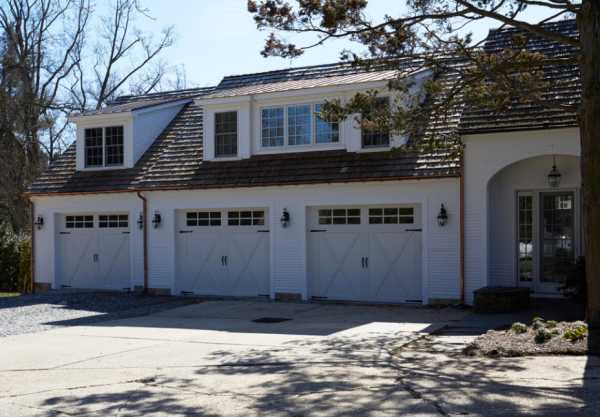

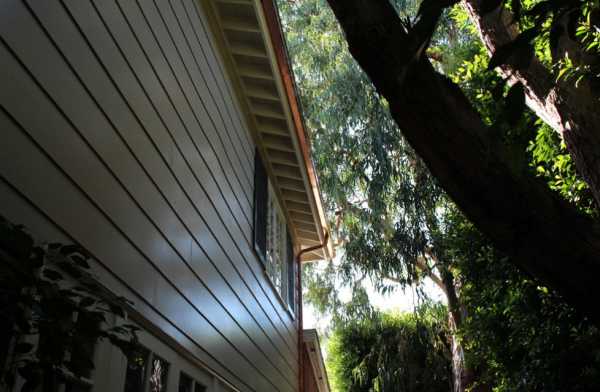

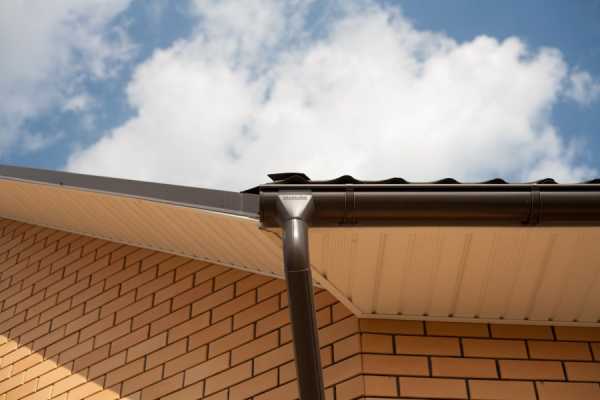

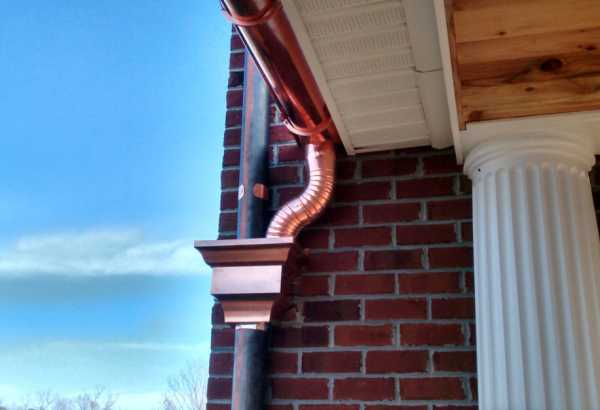

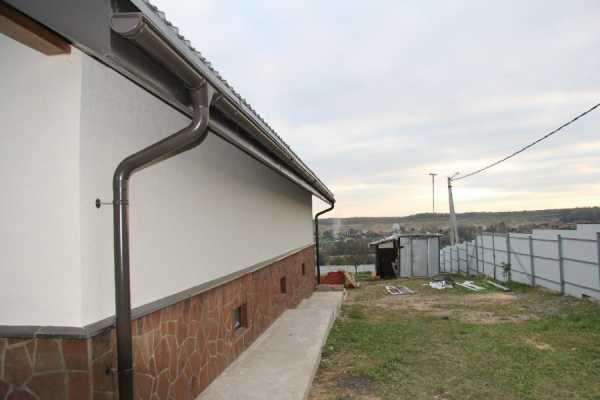

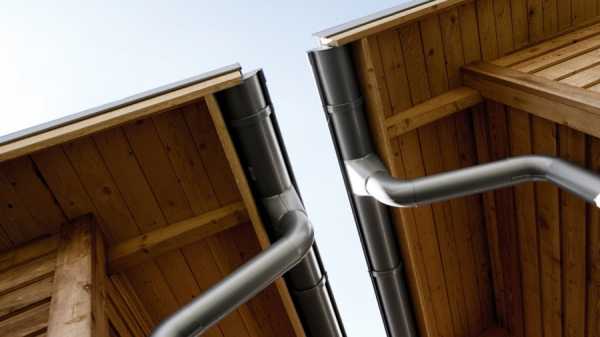

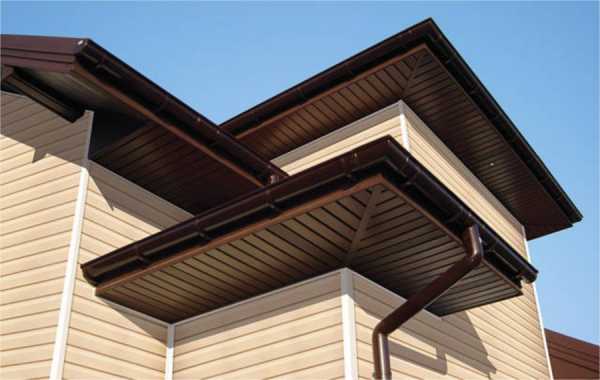

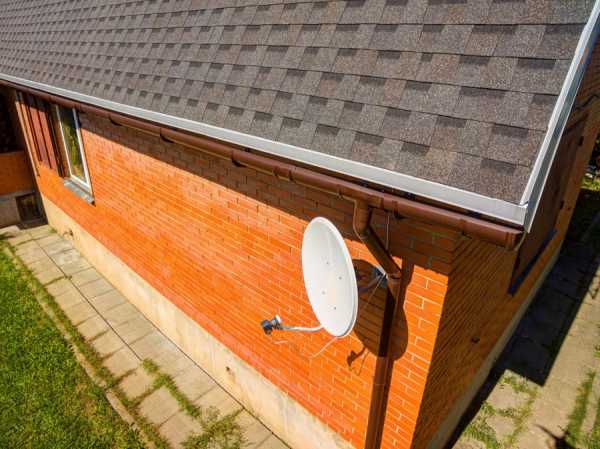

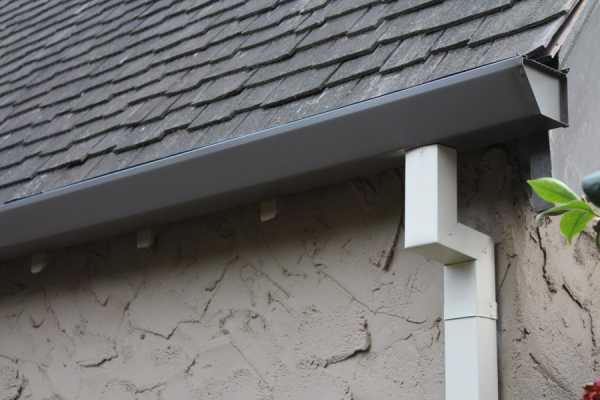

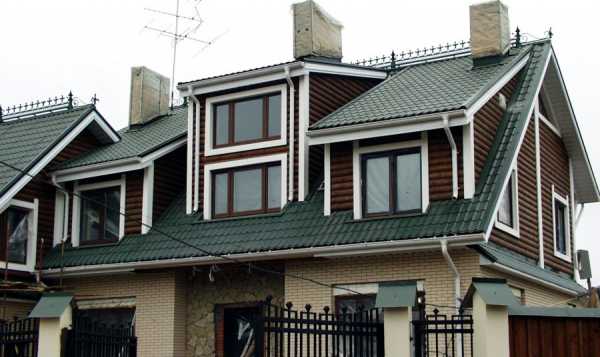

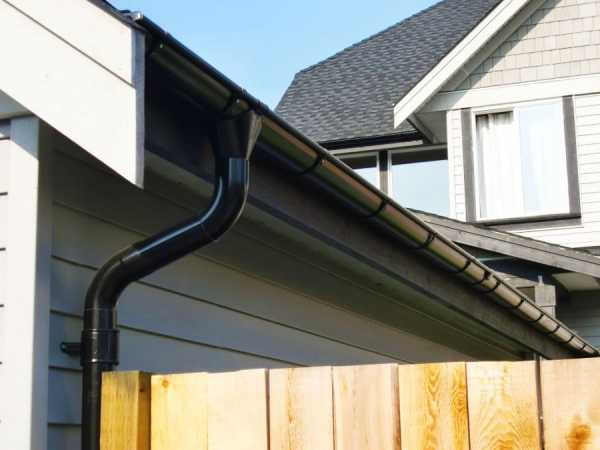

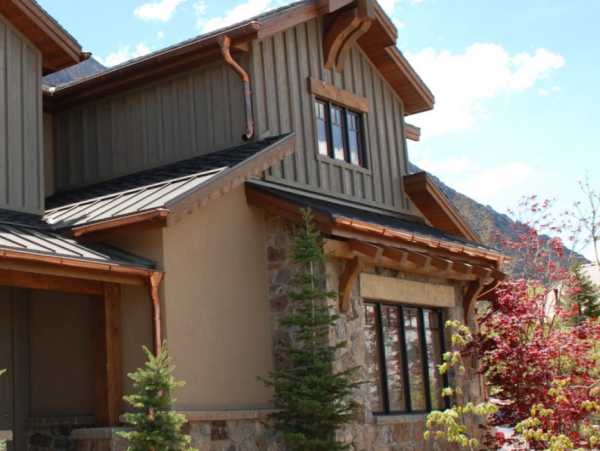

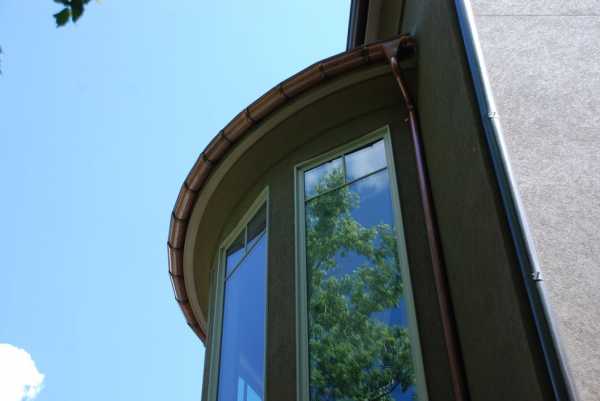

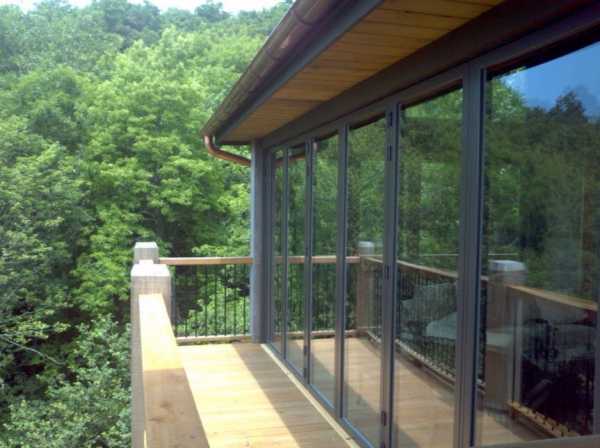

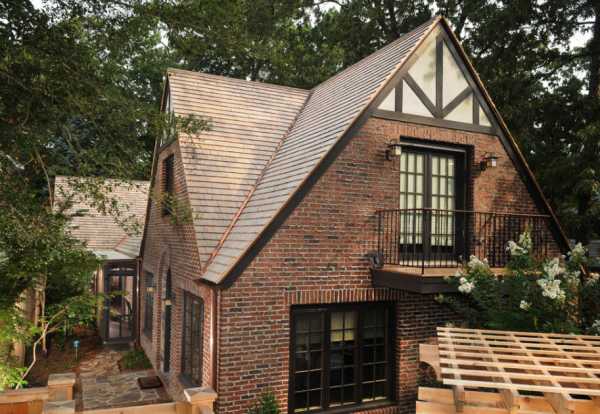

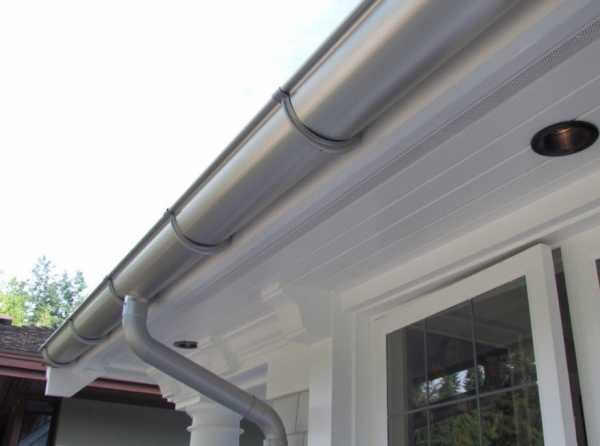

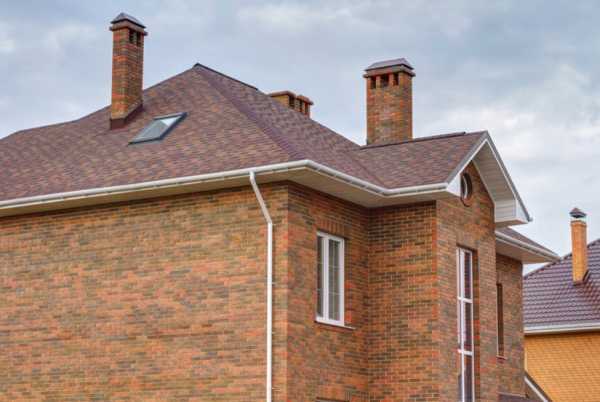

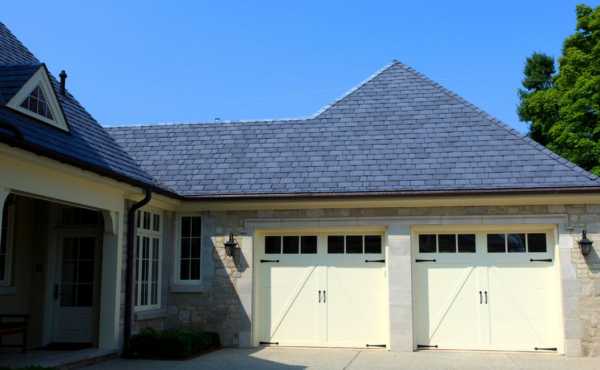

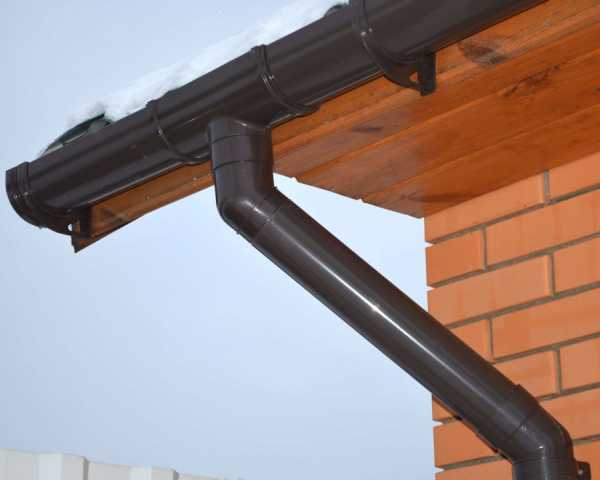

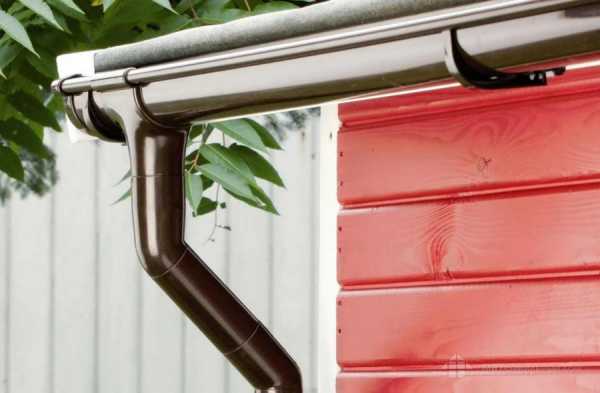

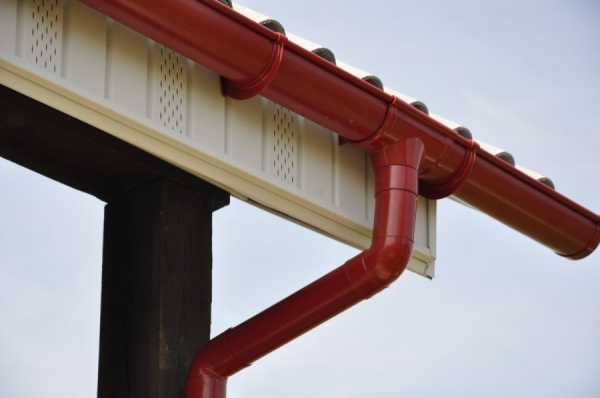

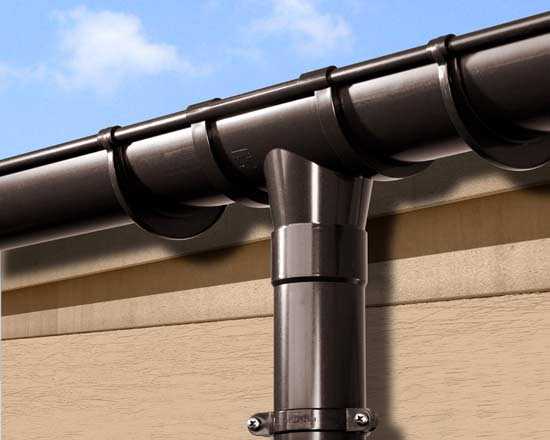

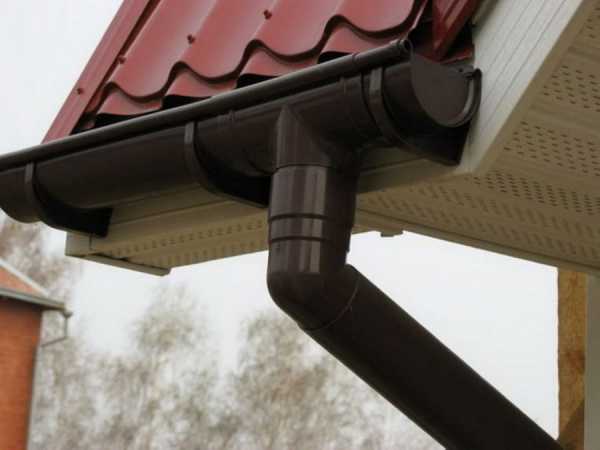

Фото водосточной системы

landshaftdizajn.ru

водостоки для крыши на фото

Содержание

1. Виды водосточных конструкций
2. Металлические водостоки
3. Пластиковая водосточная система
4. Монтаж водостоков

Водосточная система – надежное средство, способное защитить фасад дома, его кровлю и фундамент от влияния талых и дождевых вод. Применяя водостоки можно защитить постройку от гниений и коррозии, таким образом продлить период службы дома, не вливая дополнительные денежные средства на проведение ремонтных работ. В связи со всем этим нужно разобраться с видами водосточных систем, правилами их выбора и монтажа.

Виды водосточных конструкций

Во время проектирования частной постройки необходимо определиться с водосточными системами, что будут оптимальными для конкретного дома, при этом важно грамотно рассчитать все нюансы и взять во внимание ряд факторов.

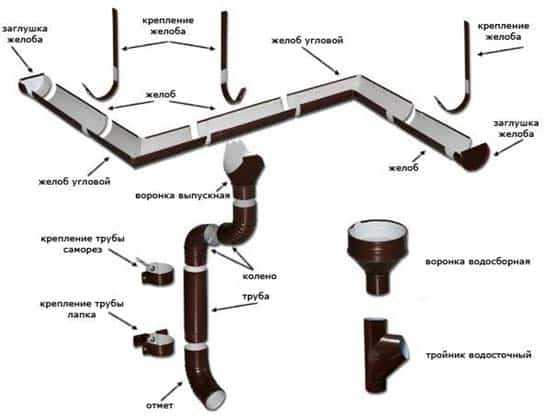

Конструкция водостоков не зависит от их вида и используемого материала, включает в себя следующие элементы:

• Воронки.
• Трубы.
• Желоба.
• Заглушки и кронштейны.
• Фитинги.

Стоит отметить, что желоб может иметь разную геометрическую форму, как трапециевидную, так и полукруглую или квадратную. Проводить монтаж желоба нужно там, где производится слив воды, попадающей через желоб непосредственно к водостоку. Конструктивные элементы соединяют специальными муфтами и переходниками, а, чтобы вода не выливалась нужно установить заглушки.

В отдельно взятых случаях водосточная система может усложняться рядом дополнительных элементов:

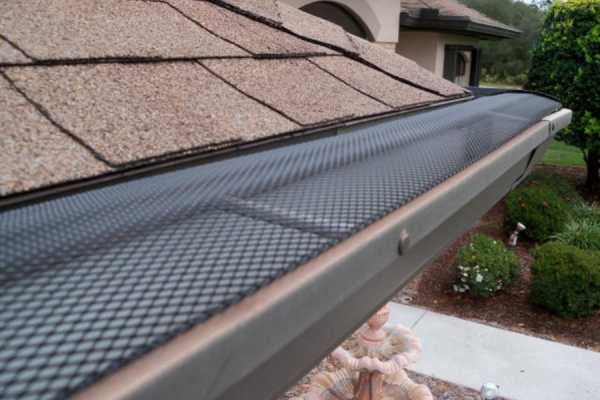

• Сетками (корзинами) для того, чтобы в водосток не попал мусор, и труба не забилась.
• Капельниками, предназначенными для улучшенного оттока воды.
• Ливнеприемниками, соединяющими трубы и канализацию.

В зависимости от места монтажа водостоки можно разделить на внутренние и навесные. Второй вариант более популярен, так как проведение монтажа не займет много времени, а справиться с ним, сможет даже новичок. Внутренние водосточные системы применяют в многоэтажных домах или же в частных постройках с плоской крышей.

Также все водостоки можно разделить на самодельные и промышленные водосточные системы. В этом случае заводские системы соблюдают все нормы и стандарты, подгоняются согласно определенным требованиям. Водосточную систему легко собрать и просто установить.

Самодельные водостоки дешевые, но не очень надежные, так как можно допустить ошибку. Однако, сооружая водосточную систему самостоятельно можно создать не только функциональный, но и привлекательный внешне водосток. Ручные системы нужно постоянно контролировать, ремонтировать и они будут требовать особого ухода. Основная проблема в том, что домашние водостоки люди сооружают из оцинкованной стали, а она быстро поддается коррозии и гниет.

В зависимости от материала все водостоки можно разделить на пластиковые и металлические системы, дерево не используется, так как подвергается воздействию воды.

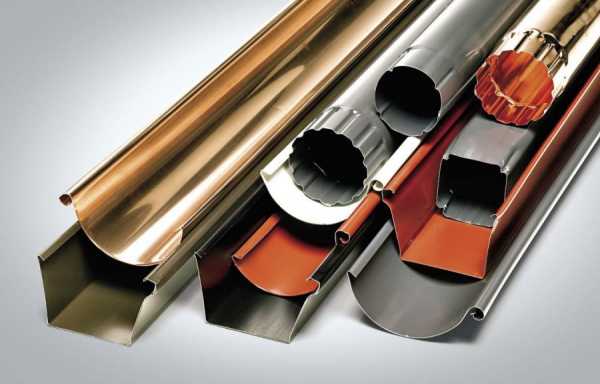

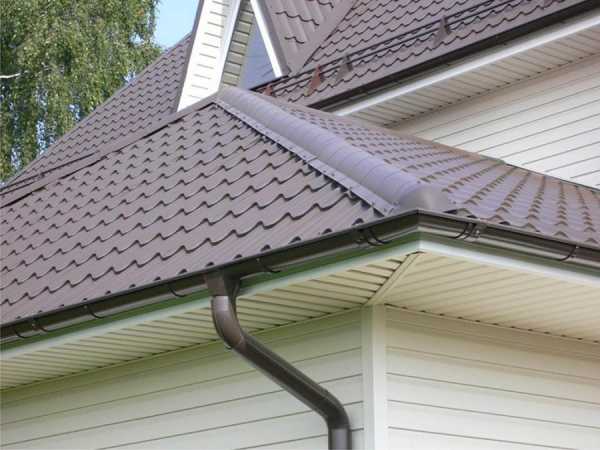

Металлические водостоки

В этом случае основным материалов выступает сталь, медь, алюминий или смесь цинка и титана. Достоинства металлических систем:

• Устойчивость к перепадам температур.
• Пожаробезопасность.
• Износостойкость.
• Прочность и общая высокая надежность.
• Стандартные размеры.

Недостатки используемого материала:

• Большой вес и внушительная цена.
• Монтаж лучше доверить специалистам, так как есть ряд нюансов.
• Ограниченный цветовой выбор.
• Подходит не для всех типов крыш.
• Быстро появляется ржавчина во все водостоках, кроме медного.

Оцинкованная сталь – самый популярный материал для сооружения водосточных систем из-за небольшой цены, но и период эксплуатации таких водостоков будет небольшим. Такие трубы не симпатичны внешне, но можно использовать сталь с полимерным покрытием. Благодаря дополнительному слою системы служат гораздо дольше, да и цветовой ассортимент будет намного шире.

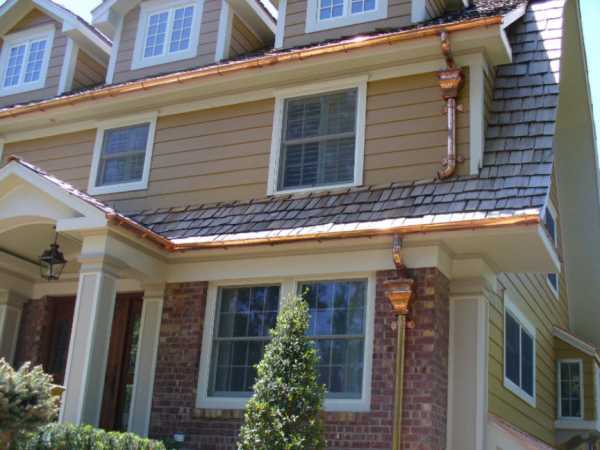

Привлекательный внешне материал – медь, способная служить очень долго. Единственный недостаток – цена, которая многим придется не по карману. Один из оптимальных вариантов – смесь титана и цинка, так как такие системы будут не только устойчивы к температурам, но и привлекательны внешне. Такая конструкция будет служить долго, но соорудить ее смогут только профессионалы, помимо этого такой водосток можно совмещать не со всеми кровельными материалами.

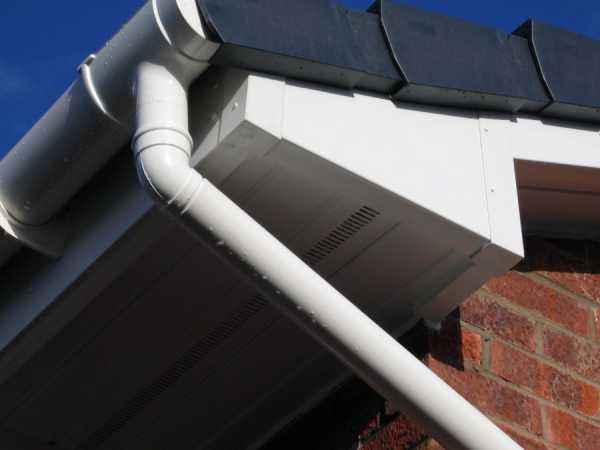

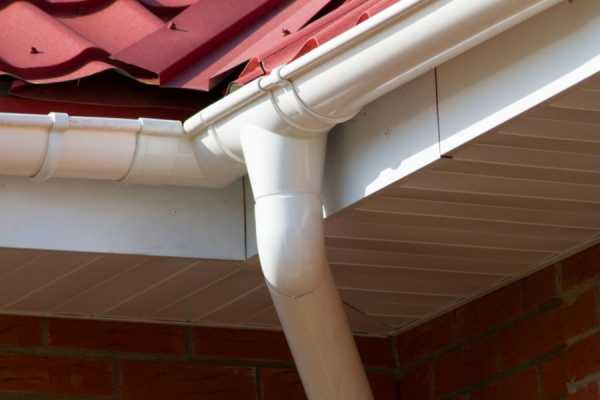

Пластиковая водосточная система

Благодаря различным деталям можно создать качественный водосток любой конфигурации, который подойдет для любого типа крыши и кровельного покрытия.

Преимущества пластика:

• Хороший рабочий диапазон температур.
• Небольшой вес.
• Не поддается коррозии и действию ультрафиолетовых лучей.
• Прочная конструкция, монтаж которой занимает мало времени и сил.
• Большой цветовой ассортимент.
• Не требует специального ухода.

Минусы использования пластиковых водосточных систем:

• Деформация при перепадах температур.
• Нужно менять уплотнители, собирать и разбирать конструкцию.
• Не поддается ремонту, только на выброс.
• Слабая механическая устойчивость, могут трескаться и ломаться.

Монтаж водостоков

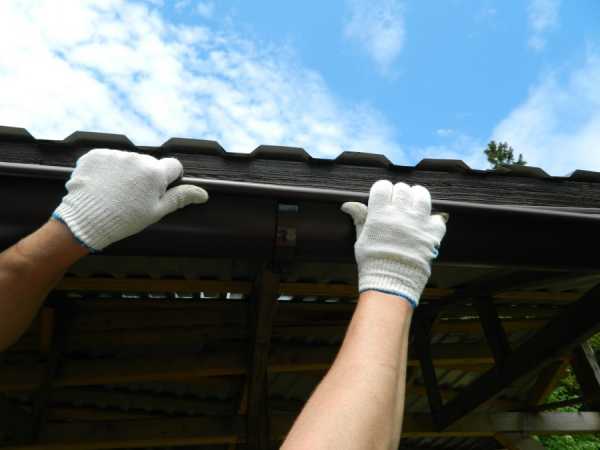

Первым этапом установки водосточной системы станет монтаж желоба по всему периметру дома. Все части желоба нужно соединить между собой как наружными, так и внутренними крепежами. Крепить желоб надо с помощью кронштейнов к стропилам, стене или лобовой доске. Для надежности все части соединяются внахлест и дополняются резиновым уплотнителем. Располагают желоб так, чтобы край крыши был расположен над срединой желоба, наклон желоба должен составлять около 5 градусов.

Кронштейны нужно крепить через каждые полметра в случае применение пластиковых систем и каждые 10 сантиметров при использовании металлических водостоков. Также используют дополнительные кронштейны там, где желоб соединяется с воронкой и по углам дома. Трубы крепятся хомутами к стене дома, при этом расстояние от стены к трубам должно составлять хотя бы 4 сантиметра.

Трубы и воронки соединяют специальным коленом, которым можно обойти углы или выступы дома. В конце трубы устанавливается слив, расстояние от него до земли должно составлять около 20-ти сантиметров.

krov-torg.ru

Фото водостоков для кровли — пластиковые и металлические водосточные системы

1. Главная
2. Фотогалерея
3. Водосточные системы

Scala Plastics, белый	Lindab, коричневый	«Престиж», RR-32
«Престиж», 8017	«Модерн»	SIBA, красный

Водосток отводит воду с крыши. В каталоге компании «Вестмет» — водосточные системы из пластика или металла. У нас — большой выбор цветов, форм, размеров.

На фото — примеры уже установленных водостоков для кровли. Вы можете оценить их общий вид, оформление отдельных узлов (воронок, обводов кровельных свесов, угловых соединений для желобов). Ознакомиться с образцами водосточных систем, выбрать цвет, рассчитать количество комплектующих и их цену можно в любом из офисов «Вестмет» в Москве и Московской области.

www.vestmet.ru

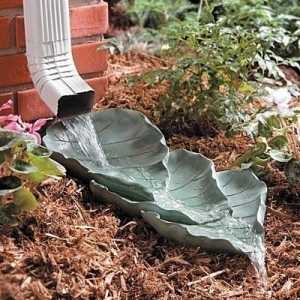

10 фото оригинальных водостоков

оригинальный водосток

Неплохим украшением дома могут быть декорированные трубы водостока. И хотя верхняя часть – воронка, наиболее приметная часть, но и окончание водосливной трубы, так называемый, отмет, тоже немаловажная деталь. Если красиво оформленный водосток заканчивается простым отводом, то картина будет не полной.

Представляем 10 интересных вариантов декора, может, некоторые из них подойдут и для вашей дачи или дома.



Отмет водосточный



… с морскими раковинами



Получается красивый каскадный водопадик, удобный в том плане, что воду можно провести до места назначения.

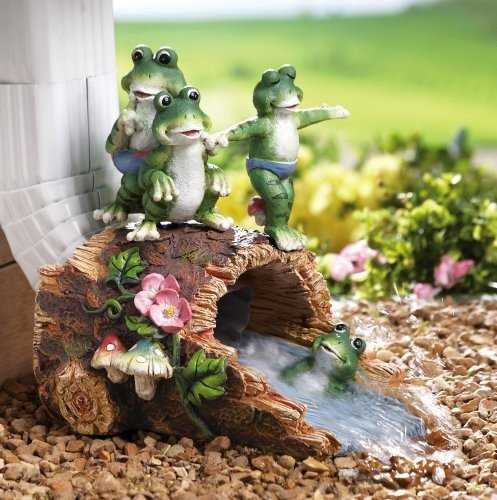

… с влюбленными лягушатами



Два лягушонка на качельке умилят кого угодно. Правда, надо еще найти основание, вот автор этой работы подобрал соответствующий материал, не каждому дано в какой-то коряге представить такую композицию.



…с птичками

А здесь птички прилетели попить водички, прямо в рифму получилось.



…с лягушатами ныряльщиками



Лягушата купаются – подходящая тема для дождливой погоды, чтобы поднять настроение

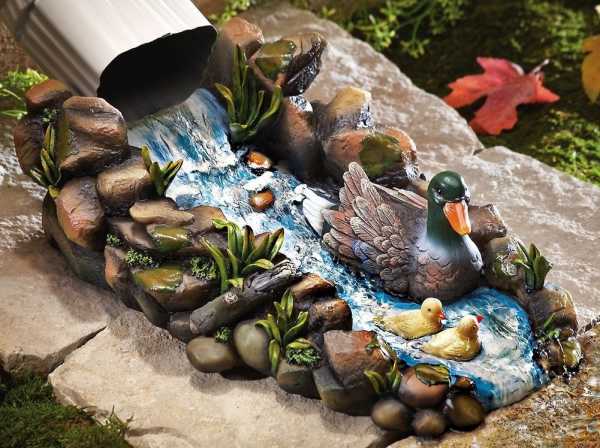

…с уткой и утятами



…с страшным драконом

Дракон, извергающий не огонь, а воду, особенно при сильном ливне, это оригинально.



…с веселыми черепашками



…с рыбаком-квакушкой



…с писающим человечком



…с садовой лейкой



В общем, было бы желание, а сделать из чего-нибудь что-нибудь оригинальное всегда можно, даже с водосточной трубой. Некоторые фигурки можно купить, основание под отмет сделать самому, а потом все это скомбинировать. Понятно, что когда дело имеешь с водой, эти изделия будут не долговечными, но суть не в этом, ничто не вечно, если порадуют даже короткое время, то это уже не зря потраченные усилия.



novamett.ru

Крыша без свесов. Скрытая водосточная система



Разработанная фирмой Galeco скрытая водосточная система, позволяет отказаться от традиционных свесов крыши и перейти к современным формам и силуэту дома.

Примером может служить наш проект, разработанный в 2017г.:



5 других вариантов решения крыши без свесов мы описали в подытоживающей статье на эту тему. Здесь расскажем подробней о встроенной водосточной системе Galeco

Если говорить о функции кровельного свеса – это, прежде всего, защита стыка стены и стропильной конструкции от атмосферных осадков. В старые времена, свес решался не выносом стропил, а отдельными элементами – кобылками, для легкой их замены при разрушении.

 Величина свеса крыши зависит еще и от архитектурных, стилистических задач. И в этом контексте, от кровельного свеса иногда необходимо отказаться, обеспечив грамотное решение для основного конструктива. Система Galeco предлагает следующее решение:



В феврале 2015г. мы выполнили проект односемейного жилого дома с использованием скрытой водосточной системы.

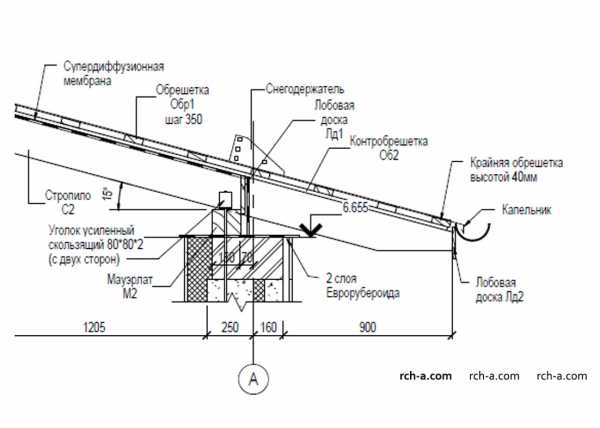

Решение узлов примыкания крыши к наружным стенам, размещение горизонтальных желобов было выполнено по техническим условиям фирмы-производителя, а потому сомнений в надежной эксплуатации нет!

Горизонтальные желоба расположены в створе наружной грани несущей стены так, что наружная стальная планка желоба создает идеальный контур облицовке фасада, а вертикальные водосточные трубы скрыты в нишах под навесной фасадной системой и подключены к лоткам поверностного водоотвода в отмостке. Современное архитектурное решение для современного дома!

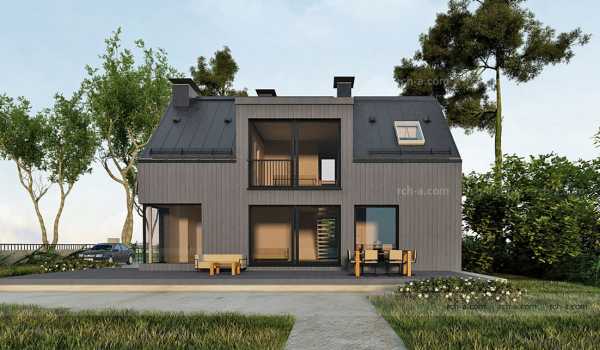

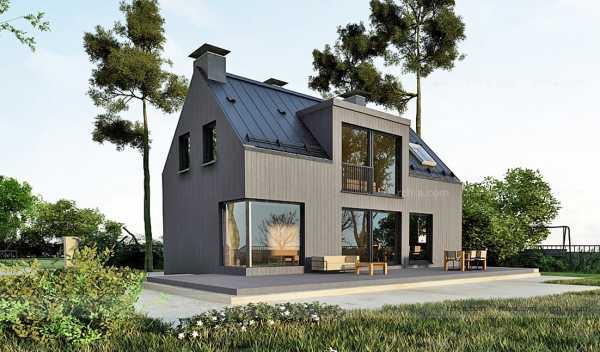

По ссылке можно посмотреть весь проект, а здесь размещаю внешний вид:

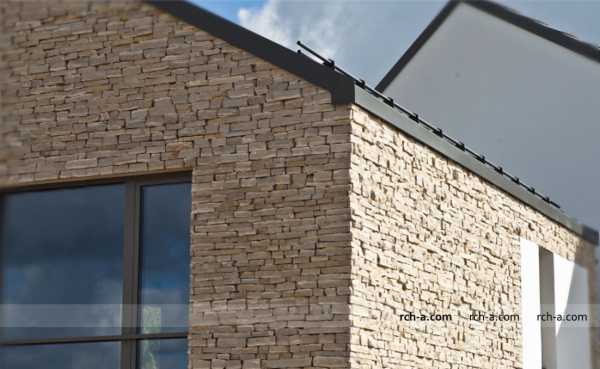

Ниже приведены примеры реализованных объектов, взяты с сайта производителя системы. Расположены дома в Польше, где климатические условия приближены к странам СНГ.





Как видно, система скрытого водостока, служащая также и герметизирующим торец крыши элементом, доступна для различных кровельных и стеновых материалов.

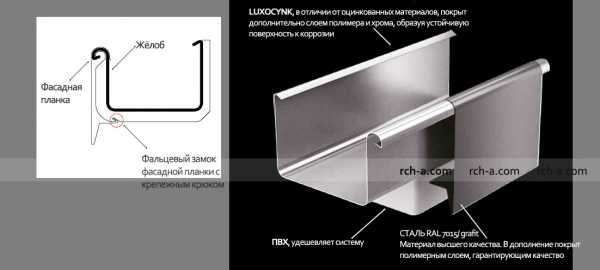

Спроектирована система из высококачественных материалов – стали с полимерным покрытием. Система крепежей и соединений частей – фальцевый замок. Мысль «подружить» такую водосточною систему с фальцевой кровлей приходит сама собой.





Также крыша без свеса может быть решена и намного более просто. В 2014 г. мы выполнили проект в современном стиле, в котором основная архитектурная выразительность была достигнута за счет отказа от традиционного свеса крыши.



Пример свеса крыши равного 200 мм в нашем проекте таунхаусов 2017 г.



А может быть интересно отказаться не только от свеса крыши, а и вообще от скатной крыши? Наш проект 2017 г. – вилла



Интересно, рационально… – поддавайтесь на уговоры.

Сегодня – это не эксперименты, а проверенные технологии.

Приглашаем к проектированию Вашего дома! Свяжитесь с нами в чате скайп или по почте



Спасибо, что интересуетесь. Удачи!

С уважением,

Катерина

Читайте также

rch-a.com

Монтаж водосточной системы своими руками: пошаговая инструкция

Чтобы предупредить разрушение крыши из-за большого количества воды, защитить свой дом от протекания, используются специальные водостоки. Предлагаем рассмотреть, как осуществляется правильный монтаж водосточной системы из пластика своими руками, а также расценки на это услугу в разных городах России, Беларуси, Украины.

Содержание:

Общая информация о водостоках

Водосточные системы – это необходимая установка в любом доме, ангаре, на балконе или даче. Существуют разные виды стоков; их форма, способы установки зависят от угла наклона кровли. Как пример, самая сложная система устанавливается на плоской крыше из сендвич-панелей или сайдинга. Для монтажа понадобится определенное количество пластиковых труб: алюминиевые водостоки диаметром 10 см, на каждые 20 см нужно делать наклон трубы как минимум на 20 градусов, трубы меньшего диаметра для установки на кровлю (чаще всего они меньшего диаметра). Также понадобится разъемы, углы, заглушки и вешалки желоба на каждые 60 см стока.

Фото — Что нужно для монтажа водостока

Видео по монтажу водосточной системы Galeco ПВХ

Пошаговая инструкция по монтажу водосточной системы с фото

1. Необходимо начертить план и схематическое изображение водостока. Учитывается не только уклон крыши, но и её материал, ландшафт, расположение водосточной бочки или любой другой емкости, в которой хранится вода. Расчет производится при помощи специалиста, им же проверяется схема и её правильность. Принимаются во внимание также углы, размер округлений, переходы между диаметрами;
2. Отмерьте необходимые размеры желоба. Для этого нам нужно отмерить периметр крыши, учесть особенности и наклон, а также материал. Также помимо ширины и высоты нужно учитывать расстояние от кромки кровли (чаще всего от него рекомендуется отступить на 10-15 см). Если для прямоугольного дома здесь нет проблем, то обладателям круглого или ассиметричного жилья нужно обратиться за помощью к специалистам;

Фото — Водосток ПВХ

Нарисуйте план для установки водосточного желоба, который Вы возьмете с собой в магазин. Обязательно учитывайте материал кровли – гибкую битумную черепицу, металлопрофиль, шифер, это поможет подобрать правильный материал труб системы сливов. Нужно отметить, что на данный момент, СНИП выступает за монтаж желобов пластиковой водосточной системы кровли.

3. Если Вы будете выбирать между комплектными системами или частями по отдельности, не раздумывая, покупайте собранный комплект. Дело в том, что даже если Вы все просчитаете, Вам понадобится докупать крепежные материалы, трубки или скобы, а в стандартный комплект заранее входит вся система с учетом креплений по стандартам, труб, склонов и защитных навесов.
4. Отметить по необходимому склону стены линию. Это нужно сделать, чтобы не подправлять работу через каждые 10 минут. Перед тем как начать, отметьте угол наклона для воды. Наклон ПВХ водосточной трубы должен составлять около от 0,6 до 1,3 см на каждые 3 м от желоба для коротких кровельных систем менее 9 м.

Фото — Водосточный угол

Сложной водосточной системе нужен небольшой наклон, чтобы вода вытекала быстрее из труб и углов. Поместите самую высокую точку в середине трубы, склоняя её в любом направлении до самого конца стока. Очень важно учитывать углы, не делайте очень резкие склоны, иначе при сильном потоке воды, система может просто оборваться.

5. Установите сливную трубу точечно при помощи скоб по краям дома. Используйте дрель или механические отвертки для прикручивания винтов 3 см. Сами желоба нужно будет приложить к этим отверстиям, поэтому очень важно, приложить их для руководства сверлением.
6. Прикрепите скобы вдоль меловой линии на лицевой панели дома, настиле, по панелям, и т.д. Установите в трубе винты, по два на каждую скобу, приблизительно на расстоянии 3 см от кровли.
7. Для любой трубы (оцинкованной, пластиковой) нужно устанавливать безопасные углы, это необходимо для того, чтобы вода спокойно стекала в землю, но при этом риск слома или застоя был минимальный.
8. Повесьте части водостока. Каждая секция закрепляется двумя скобами по краям. Если она очень длинная или Вы проживаете в местности с высоким показателем среднегодовых осадков, то нужно монтировать еще одну скобу в центр. Упростить этот процесс можно. Если монтировать трубу вдвоем: один поддерживает желоб, а другой устанавливает.
9. Прикрепите водосточные трубы к дому. Во-первых, нужно обеспечить выход водосточной трубы к канаве. Во-вторых, подключить водосточный желоб к выпускной и отводной трубке.

   Фото — Правильное соединение

10. Для металлической сточной системы очень важно установить «подстраховку». Это специальное ответвление стока меньшего сечения, которое позволяет контролировать поток жидкости. Тем самым предотвращая разлом системы и образование ямы в земле под стоком.

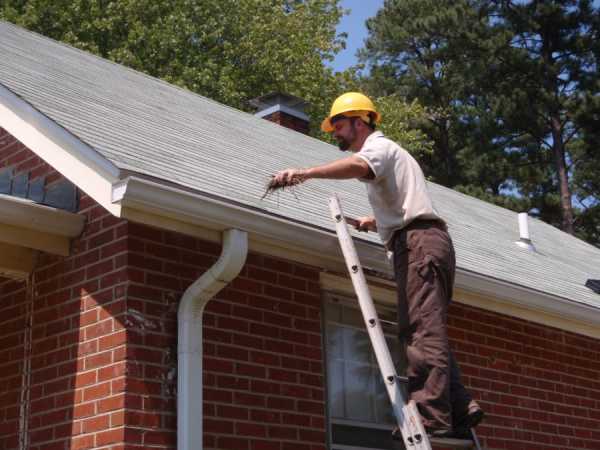

Порядок ухода за водосточной системой

Наше руководство поможет Вам не только сделать самостоятельно монтаж строительной водосточной системы, но и увеличить долговечность желобов, стоков. Правила ухода за стоками, советы от профессионалов:

1. Два раза в год обязательно прочищайте трубы от листьев и прочих элементов. Также регулярно после дождя просматривайте систему на наличие поломок или отсоединений, проверяйте крепления. Очень важно чистить склоны специальным приспособлением. Для этого покупают мягкую щетку из резины, которая эффективно и мягко удаляет грязь. Эта технология эффективна для ПВХ стока;
2. Рекомендации специалистов часто сходятся во мнении, что нужно делать стоки закрытыми. Но если Вы создали систему открытой, то можно использовать металл-профиль для накрытия отверстий, это защитит сточные трубы.
3. Любая монтажная система нуждается в промывке, щеткой можно достать не везде. Для более эффективного процесса нужно подключить шланг к системе, начиная сверху (от металлочерепицы, шиферной крыши или профиля), и запустить воду под средним напором.

Фото — Установка водосточной системы

Обзор цен

Стоимость монтажа водосточной системы зависит от материала труб, строения дома, также во многом цена варьируется из-за величины стока. Но в большинстве случаев смета увеличится незначительно, а качество будет разительно отличаться от самостоятельного монтажа. Предлагаем рассмотреть, прайс-лист, сколько стоит услуга в разных городах:

Город	Цена (погонный метр трубы/рубли)
Алматы	1500
Волгоград	1200
Казань	1200
Киев	1700
Санкт-Петербург	1600
Уфа	1500
Самара	1500

Фото — Металлический водосток

Многие компании (Технониколь, Гранд Лайн) также обеспечивают демонтаж водосточной системы, услуги ремонта и изготовления отдельных частей стока, разработку проект-чертежа, вызов бригады для проверки монтажа и вывоза водостока. Наиболее популярны на нашем рынке для работ следующие марки водосточных систем: Альта, Bryza, Docke (Деке), Galeco, Grand, Hunter (Хантер), Line, Murol, Модерн, Plastmo, Profil, Rainway, Ruflex, Wijo.

29 Апрель 2014       Автор: Владимир Бакаев

Похожие материалы:

www.proprofnastil.ru

Установка водостоков на крыше своими руками: технология

Обеспечить хороший отвод жидкости с кровли – это очень важная часть строительства дома. Предлагаем рассмотреть, как осуществляется правильная установка водостоков на крыше своими руками, пошаговые инструкции и схемы монтажа, а также цена деталей.

Содержание:

Информация о водосточных системах

Монтаж водостока на даче или дома, должен осуществляться по специальной технологии, она зависит от материала, из которого изготовлен желоб. Если для материала барильет используется пластик, то его нужно резать специальной насадкой для болгарки, таким образом, Вы сможете максимально аккуратно выполнить работу. После резки при помощи напильника необходимо зачистить места обработки. В том случае, если у Вас водосток состоит из металлических деталей, его необходимо резать специальными ножницами, а по окончанию работы смазать металл грунтовкой и краской для наружных работ.

Фото — Схема водостока

Самостоятельная установка водостока включает в себя следующие этапы:

1. Оценка и планирование проекта. Перед тем, как установить сточные желоба, нужно тщательно проверить поверхность здания. Осмотрите панель и софиты на наличие признаков перепревшего дерева, надломленных досок, ржавых планок и панелей. Для того чтобы обеспечить тщательный просмотр, Вам необходимо снять все декоративные элементы, коронки и защитные решетки.

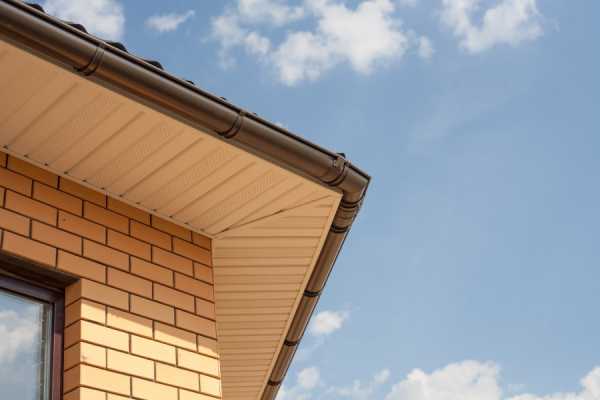

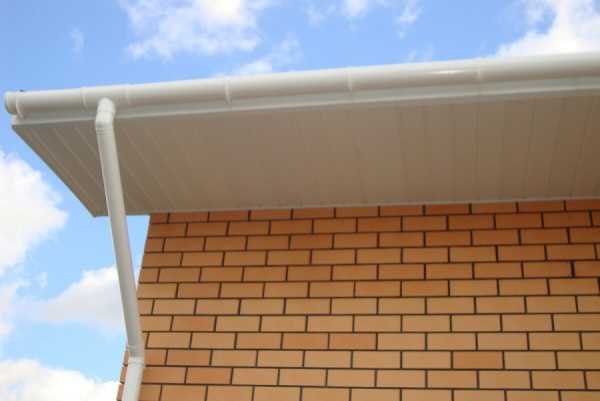

Фото — Вывод водостока.

2. Его разработка. Нарисуйте эскиз и измерьте ​​дом. На фото демонстрируется примерная схемы водосточной системы для типичного дома с двухскатной крышей. Запишите длину системы и отметьте места установки водосточной трубы. После этого нужно подсчитать количество внутренних и внешних углов и заглушки (обратите внимание, они право или лево-конечные). Измерьте высоту водосточных труб и добавьте 1 метр желоба для установки разветвления у земли. На жилых зданиях необходимо использовать три локтя у барильета. Существует два типа локтей. Большинству установок необходимы только передние локти, но иногда, чтобы сделать водосток на ломаной крыше нужно проработать боковой локоть.

Вот несколько советов по планированию:

• Перед началом работы нужно найти подходящий профиль желоба. Это может быть круг, полукруг или прямоугольник. Специалисты советуют для водостоков на крыше использовать полукруг, а для организации стока воды — круг.
• Отметьте на чертеже, где вы расположите кровельные желоба. Если для Вас очень важен экстерьер, то можно устроить встроенные водостоки на крыше. Совет: легче всего монтировать трубы навесным способом.
• Просчитайте угол наклона стока, нормы зависят от его материала, особенно если монтируете высокие водостоки.

Видео: схема установки водосточной системы

Пошаговая инструкция

1. Изготовление водостока

Разрежьте барильет выбранного профиля, чтобы уменьшить длину. Согните желоба, вырежьте дно. Собирать отдельные части водосточной системы гораздо удобнее на земле, чем при помощи подвесных приспособлений. Все колени нужно закрепить при помощи герметика, шов должен быть не меньше 5 сантиметров, это поможет минимизировать вероятность слома водосточной трубы. На фотографии Вы видите, как закреплять угловые конструкции.

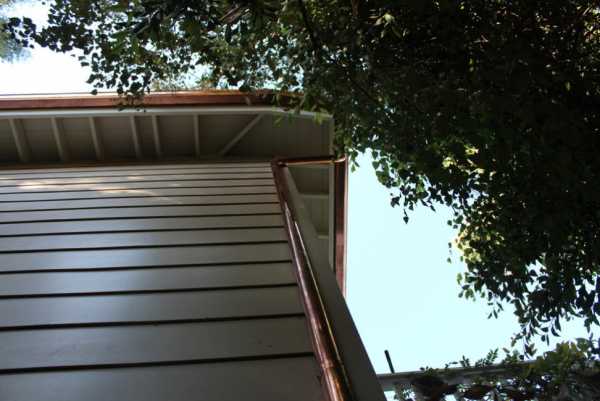

Фото — Локти водостока

Многие монтажники также покрывают места соединений специальным составом, который повышает коррозионную стойкость металла.

В местах, где заканчивается водосточный желоб, его необходимо сократить приблизительно на 2-5 сантиметров, это нужно для обеспечения максимального напора слива. Затем приложите к желобу торцевую крышку с заклепками и изнутри соедините с водосточной системой при помощи герметика.

Фото — Составляющие водостока

2. Добавьте водосточные трубы и накладки (водостоки)

Отметьте положение центра розетки водосточной трубы на дне желоба. После этого вырежьте V-образное сечение на трубе, и при помощи фланца упрочните отверстие, далее установите розетку. Это же действие нужно проделать в каждой трубе, где планируется розетка.

3. Далее следует установка уклона

Количество и размер водостока определяет, как быстро желоба будут выводить воду. Если Вы не обустроите наклон, то вода будет застаиваться в некоторых участках, что приведет к образованию коррозии. Уклон составляет по 0,7-0,9 мм на каждые 3 метра системы. Если лицевые доски дома находятся на одном уровне, Вы можете использовать их в качестве основы для наклонных желобов. Проверьте это, удерживая уровень против нижнего края. Если они не находятся на одном уровне, то потребуется отрегулировать линию наклона, пока она не будет соответствовать нужному показателю.

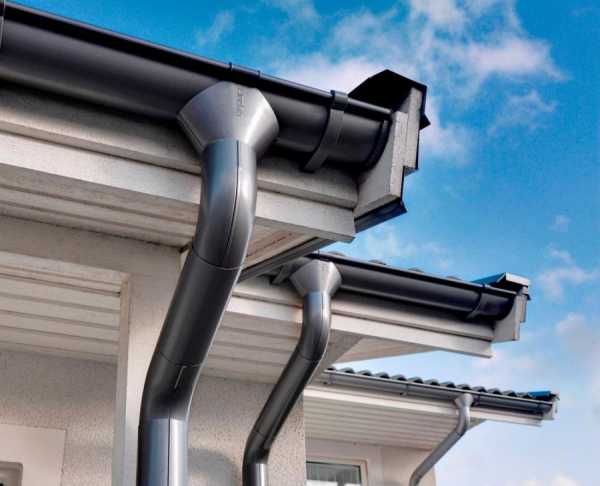

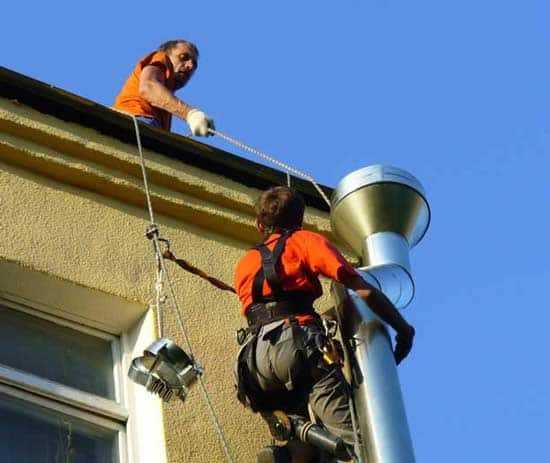

Фото — Воронка водостока

4. Смонтируйте софиты

Чтобы вода не затекала под кромки крыши, нужно установить софиты. Самые дешевые защитные приспособления изготавливаются из пластика и сайдинга, наиболее прочные и долговечные из алюминия.

5. Добавьте скрытые кронштейны

Установите вешалки каждые 60 сантиметров для поддержки стока и укрепления переднего края конструкции. Для этого при помощи дрели сделайте отверстие, далее при помощи строительных саморезов закрепите навесы. Для установки трековых барильет Вам могут понадобиться шарнирные устройства.

6. Прикрепите водосточные барильеты

Теперь производится установка локтя к розетке. На каждой стороне трубы оставьте 5-7 сантиметров для подстраховки. После монтажа при помощи ножовки устраните ненужный участок трубы.

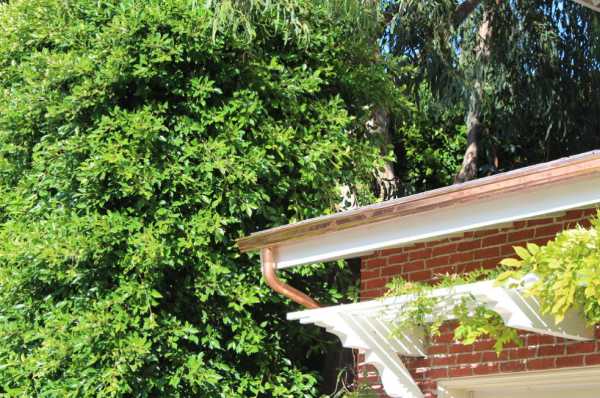

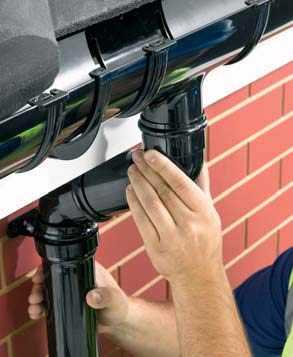

Фото — Соединение водостоков

После окончания монтажных работ, при помощи пластиковых решеток, нужно защитить открытые места труб от листьев, пыли и прочих загрязнений. Если у Вас скрытые водостоки, то накрыть места установки можно при помощи мягкой битумной черепицы. Такая же технология используется для тротуарных стоков.

Кроме монтажа решеток, проводится установка обогревателей. Они необходимы для защиты водостоков от повреждений из-за перепадов температур, также если в трубе замерзает вода, то работа желоба значительно ухудшается. Для обогрева используются силовые кабели, которые монтируются по всей площади водостока. Такая система антиобледенения также используется для организации водоснабжения, прогрева зимой металлочерепицы и прочих покрытий кровли.

Фото — Защита водостока

Правила установки металлических водостоков:

1. Крепежные элементы нужно крепить на деревянные стропильные ноги с расстоянием 50 сантиметров (разрешается погрешность 10 %).
2. Укладку желобов начинаем от воронки (конечные детали водоотводов). Их можно соединять между собой при помощи клея, герметика, соединительных муфт для вентиляции;
3. Вода, когда стекает с кровли, должна попадать в центр желобов. Это главный секрет профессиональных мастеров;
4. Если Вам необходимо выводить жидкость из подкровельного пространства, то потребуется укладка капельника. Его монтируют на стропила, накрывая гидроизоляцией.

Технология установки и расположения водостоков на крыше полностью зависит от используемого материала. Раз в полгода очищайте водостоки от грязи и листьев, протирайте места креплений антикоррозийным составом. Каждый год проводится полное восстановление системы: окраска, проверка, при необходимости, сварка швов.

Фото — Загрязненные водостоки

Обзор цен

Установка простых водостоков своими руками осуществляется достаточно легко, но если у Вас нет должного опыта, то лучше обратиться за помощью к специалистам. Предлагаем рассмотреть, какова стоимость установки водостоков в разных городах СНГ (прайс-лист взят с сайтов самых популярных компаний в России):

Город	Цена, с учетом отдельных элементов из пластика
Белгород	3150
Волгоград	3050
Воронеж	3000
Казань	3150
Калуга	3050
Киев	3300
Краснодар	3050
Сочи	3150
Ставрополь	3050
Ульяновск	3150
Уфа	3150
Челябинск	3050
Самара	3000

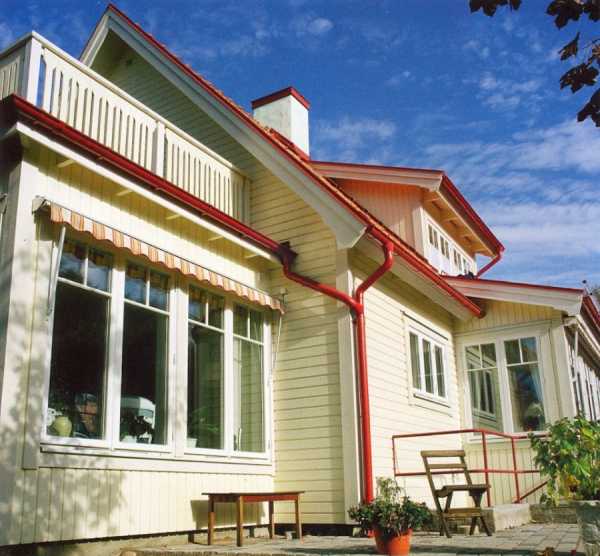

Фото — Водосток по периметру дома

Наиболее популярные марки прямоугольных и круглых водостоков для загородных домов: Devi, EKAROS P.V.M. AS, Flamingo, Murol. Их продажа производится в дилерских центрах и магазинах партнеров. Эти же марки часто устанавливаются для мансардных окон. Покупать водосточные трубы лучше оптом, поставка осуществляется за счет компании-продавца.

26 Май 2014       Автор: Владимир Бакаев

www.proprofnastil.ru
