Водяное отопление дома с принудительной циркуляцией под давлением – Системы водяного отопления с принудительной циркуляцией

Система отопления с принудительной циркуляцией для частного дома: описание, схема и монтаж

Большинство современных технологий для решения проблемы водного обогрева требуют установки циркуляционного насоса. Проектирование замкнутого контура надо производить, учитывая технические особенности, появляющиеся из-за быстрого передвижения теплоносителя. Повышенное давление в контуре отопительной системы дает возможность для реализации большого количества схем разводки систем отопления с принудительной циркуляцией.

Существует однотрубные и двухтрубные системы отопления

Выбор циркуляционного насоса

Циркуляционные насосы необходимо подбирать с учетом требований объема перегоняемого теплоносителя и напора. Расчет этих показателей будет зависеть от кубатуры отапливаемого помещения и способа монтажа отопительной системы, а также продолжительности водного контура и сечения трубопровода. Насос нужно подбирать с определенным запасом мощности, это даст возможность добавить дополнительные элементы к контуру без установки нового оборудования.

По расположению двигателя насосы условно делятся на два типа. Агрегаты с сухим ротором имеют большую мощность, но обладают высоким уровнем шума и непродолжительным временем службы, в отличие от мокрого типа.

Если схема отопления с принудительной циркуляцией позволяет естественное передвижение теплового носителя по контуру, то насос нужно устанавливать с помощью «байпаса». В таком случае во время его выхода из строя либо выключения электричества можно переключить отопление на гравитационную циркуляцию. Через неисправный насос теплоноситель также может передвигаться, но вышедшее из строя оборудование будет создавать значительное сопротивление движению.

Тем более эта проблема поломки актуальна во время применения каминной либо печной схемы отопления. Поскольку печь продолжит нагревание воды и вероятно ее закипание, что приведет к выходу из строя оборудования.

Установку насоса желательно производить на обратной трубе, поскольку невысокая температура теплоносителя поможет продлить время его эксплуатации. Если же невозможно произвести установку насоса на другом участке, помимо трубы, которая выходит из котла, то желательно выбирать насос с керамическими уплотнителями, так как это устройство может выдерживать температуру до 120°С.

В этом видео вы узнаете подробнее об основных элементах системы отопления:

Установка котла

Использование в качестве генератора тепла котла привлекательно в плане удобства регулировки поступления теплообменника. Установка твердотопливных печей, тем более сделанных своими руками, может быть чревата недостаточным либо чрезмерным тепловым выделением. Но их применение зачастую оправдано с точки зрения доступности и недорогой стоимости топлива.

На сегодняшний день доступно большое количество различных вариантов котлов со встроенным насосом. С одной стороны, интегрированный насос в замкнутой системе отопления с принудительной циркуляцией уже правильно подобран по мощности котельного оборудования и позволяет не заниматься его отдельным приобретением. Но в то же время при выходе из строя встроенного оборудования его сложней отремонтировать, в отличие от отдельного.

Требования к котлу во время схемы принудительного отопления для частного дома такие же, как и во время естественной циркуляции системы:

1. Требуется обеспечить проход теплового носителя без закипания. Это условие во время установки системы «печь-насос» выполнить намного проще, в отличие от гравитационной модели передвижения теплоносителя.
2. Мощность котельного оборудования обязана отвечать потребностям отопительной системы дома. При этом необходимо иметь определенный запас (15-25%) из-за вероятных непредвиденных обстоятельств.

Чтобы не допустить закипания воды, необходимо отрегулировать мощность с учетом температуры выходящего теплоносителя.

Подробнее об принудительной системе отопления:

Монтаж водного контура

При закрытой системе отопления частного дома с принудительной циркуляцией будет более высокая скорость передвижения теплоносителя, в отличие от естественной схемы. Потому, можно устанавливать меньшее сечение трубопровода при одинаковых показателях обогрева помещения. Это удешевляет монтаж в части затрат на запорную арматуру, коллекторы и трубы. Помимо этого, меньшие по размеру трубы проще установить в технологические ниши.

Схема установки котла

В отличие от гравитационной циркуляции, к системе водяного отопления с принудительной циркуляцией добавится повышенное гидродинамическое давление потока. Поэтому, чтобы не допустить появления протечек, надо соблюдать определенные правила.

Во время перехода от естественной циркуляции к замкнутой необходимо удалить все, даже небольшие протечки в системе. При повышении давления скорость протечек увеличится, что вызовет снижение объема теплоносителя и его чрезмерную аэрацию (обогащение кислородом).

Перед началом отопления нужно произвести гидравлические испытания. Это даст возможность определить проблемы и исправить их до наступления морозов, когда нежелательна продолжительная остановка котельного оборудования.

Поскольку скорость передвижения теплоносителя около 0,3 м/сек., то с учетом СНиП 42−02−2004 не нужно выдерживать уклон трубопровода для удаления воздушной пробки из системы. Потому во время закрытой циркуляции монтаж трубопровода и батарей отопления является более простым, в отличие от естественной системы.

Подробнее об естественной и принудительной циркуляции:

Варианты отопления

Установка замкнутого контура дает возможность отойти от принципа монтажа разводки с учетом перепада гидростатического давления, которое требуется для работы во время проектирования естественной системы. Это добавляет различные способы моделирования геометрии водного контура при отоплении частного дома и варианты разводок трубопровода в системе.

Нижняя и верхняя разводка

Все системы отопления можно разделить на нижнюю и верхнюю разводку. Во время монтажа верхней разводки теплоноситель поднимается выше радиаторов, а после, спускаясь вниз, обогревает отопительное оборудование. В нижней схеме горячая вода подводится снизу. У каждого из этих вариантов существуют свои преимущества.

Верхнюю схему отопления также используют во время естественной разводки. Поэтому контуры этого типа дают возможность применять оба вида циркуляции. Это значительно увеличивает надежность системы. При отключении электричества либо выхода из строя насоса передвижение теплоносителя в системе будет продолжаться, но чуть с меньшей скоростью.

Во время установки нижней разводки протяженность трубопровода намного сокращается, это уменьшает затраты на установку системы. Помимо этого, не требуется монтаж стояков на всех этажах, это положительно сказывается в плане дизайна. Нижнюю трубу устанавливают под полом либо в подвальном помещении.

Однотрубная система

В однотрубной схеме одна труба используется для подачи теплового носителя к батареям и вывода охлажденной воды к котлу. При этой схеме практически в 2 раза снижается протяженность трубопровода, а также требуется меньшее количество вентилей и запорной арматуры. Но обогрев батарей происходит последовательно, потому, рассчитывая количество приборов отопления, нужно учесть постепенное снижение температуры теплоносителя.

Однотрубные схемы отопления можно установить горизонтальным или вертикальным способом. Во время замкнутой циркуляции при установке вертикальных систем можно подводить теплоноситель сверху или снизу. Целесообразность монтажа определенного способа будет зависеть не только от удобства прокладки трубопровода, но и от количества батарей в отопительной системе.

Сравнение однотрубной и двухтрубной систем отопления

Подключать батареи можно несколькими способами:

1. Вода может проходить в обход батареи по «байпасу». Благодаря вентилям можно перенаправить передвижение теплоносителя мимо батарей, это даст возможность произвести их ремонт без остановки отопительной системы.
2. Горячая вода последовательно проходит через все батареи. При этом требуется меньшее количество труб, но при необходимости отключения какой-то батареи потребуется остановить работу всей системы.

Двухтрубная схема

Контурную систему с укладкой второй трубы для вывода холодной воды к котлу называют двухтрубной. Количество запорной арматуры и протяженность трубопровода повышается, но основным преимуществом является то, что к каждой батарее подходит вода с одинаковой температурой.

Во время отопления с замкнутым контуром применяют и вертикальную, и горизонтальную системы. При этом во время вертикальной схеме возможен монтаж нижней или верхней подачи теплоносителя.

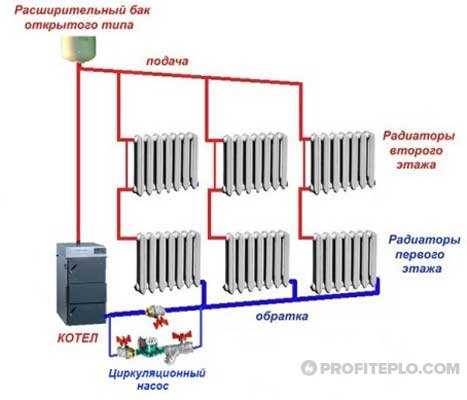

Схема отопления:

Поскольку температура подачи воды к батареям одинакова, то геометрия прокладки трубопровода будет зависеть от таких факторов:

• возможность вписать радиаторы в дизайн помещений;
• легкость проведения отопительной системы через стены;
• минимизация запорной арматуры и протяженности трубопровода.

С учетом передвижения теплоносителя системы отопления делятся на тупиковые и попутные. В последней схеме перемещение в обеих трубах проходит в одном направлении. Цикл круговорота воды имеет одну длину для всех батарей, потому скорость обогрева одинакова.

В тупиковой системе батареи, находящиеся ближе к котельному оборудованию, быстрей прогреваются. Но для систем с замкнутой циркуляцией это не очень важно из-за высокой скорости теплоносителя в контуре. Поэтому во время выбора между способом отопления нужно руководствоваться условием удобства установки обратной трубы.

Распределительный коллектор

Еще одним распространенным способом является установка коллекторной системы. В определенной степени ее можно назвать разновидностью двухтрубной схемы, хоть используется она и в создании однотрубных контуров.

При этом распределение теплоносителя и забор холодной воды производится не с основного стояка, а с распределительных узлов — коллекторов. Эта схема устойчиво сможет работать лишь с помощью замкнутой циркуляции.

Чтобы не было проблем с установкой коллектора, необходимо изначально выбирать качественный прибор

Узел распределения двухтрубной схемы отопления собой представляет комбинацию подающего и обратного коллектора, при помощи которого производится сбалансированная подача теплового носителя. Одна ветка подсоединяется к одному радиатору либо к небольшой группе отопительных устройств. Ветки чаще всего устанавливают под полом, каждый этаж дома обслуживает один распределительный коллектор.

Невзирая на очевидные достоинства, у коллекторной системы существует два значительных недостатка:

• трубы при этом способе обогрева находятся, как правило, под полом, потому во время добавления радиаторов отопления внести изменения будет довольно сложно;
• большая протяженность труб, потому этот способ отопления потребует немалых средств.

Все коллекторы устанавливают в распределительный шкаф, поскольку запорная арматура находится там же и к ней требуется доступ. Установка вентилей в одном месте довольно удобна. При необходимости включения или выключения батарей либо появления нештатной ситуации нужно просто иметь доступ к шкафу и нет надобности осматривать все радиаторы в доме.

Коллекторы для распределения теплоносителя могут иметь простую схему, которая состоит из 2-х гребенок. При этом сложные узлы включают в себя электронные клапаны, термостаты, воздуховыпускные системы, смесители, насос, клапан сброса воздуха, блоки регулировки.

Эти системы более точно регулируют температуру в помещении, однако потребуют хорошего понимания основ и особенностей функционирования отопления с замкнутым контуром.

В этом видео вы узнаете об однотрубной системе отопления:

Применение насосов во время устройства закрытого водного отопления существенно упрощает проектирование отопительного контура, создавая различные варианты монтажа, которые недоступны для гравитационной системы. Правильный выбор оборудования дает возможность решить проблему обогрева дома, делая этот процесс простым и удобным.

‘; blockSettingArray[0][«setting_type»] = 1; blockSettingArray[0][«element»] = «h2»; blockSettingArray[0][«elementPosition»] = 1; blockSettingArray[0][«elementPlace»] = 1; blockSettingArray[4] = []; blockSettingArray[4][«minSymbols»] = 0; blockSettingArray[4][«minHeaders»] = 0; blockSettingArray[4][«text»] = ‘

‘; blockSettingArray[4][«setting_type»] = 5; blockSettingArray[9] = []; blockSettingArray[9][«minSymbols»] = 0; blockSettingArray[9][«minHeaders»] = 0; blockSettingArray[9][«text»] = ‘

‘; blockSettingArray[9][«setting_type»] = 6; blockSettingArray[9][«elementPlace»] = 90; var jsInputerLaunch = 15;

kaminguru.com

Отопление дома с принудительной циркуляцией своими руками, схемы

Содержание статьи:

Среди многих схем отопления система с принудительной циркуляцией теплоносителя отличается своей универсальностью и широкими функциональными возможностями. Она может быть применена в теплоснабжении небольшого частного коттеджа или квартиры, а также в большом многоэтажном доме. Сложно ли сделать ее самостоятельно, без привлечения специалистов? Выясним, что же представляет  отопление дома с принудительной циркуляцией своими руками, схемы и оптимальная комплектация конкретной системы.

Особенности отопления с принудительной циркуляцией

Отопление с естественной циркуляцией

Современное водяное отопление с принудительной циркуляцией пришло на смену гравитационной схеме. У второй движение теплоносителя осуществляется за счет теплового расширения воды при ее нагреве. Такой принцип существенно снижал эффективность работы теплоснабжения.

Одним из определяющих факторов целесообразности установки системы водяного отопления с принудительной циркуляцией является относительно быстрое движение теплоносителя по магистрали. Благодаря этому происходит равномерное распределение тепла по всем радиаторам в схеме.

Кроме этого, нужно отметить такие особенности отопления насосными группами:

• Возможность устанавливать трубы небольшого сечения: 20, 25 мм. Этим уменьшается общий объем теплой воды в системе, что сказывается на расходе энергоносителя;
• Выбор из нескольких схем монтажа трубопроводов. Принудительная система отопления частного дома может быть однотрубной, двухтрубной или коллекторной;
• Регулировка температуры как для отдельных элементов, так и во всей системе в целом. Лучше всего с этой задачей справляется коллекторное отопление;
• Увеличение комфорта эксплуатации.

Однако наряду с этим следует отметить и недостатки, которыми обладает двухтрубная или однотрубная система отопления с принудительной циркуляцией. Прежде всего – это установка насосной группы для увеличения скорости потока теплоносителя. Это влечет за собой увеличение первичных расходов, а также делает работу всей системы зависимой от подачи электроэнергии. Но эти недостатки компенсируются вышеперечисленными преимуществами.

Можно модернизировать уже имеющееся гравитационное отопление. Для этого достаточно установить насос. Однако сначала нужно рассчитать параметры системы – не всегда трубы большого диаметра подходят для схем с принудительной циркуляцией.

Виды схем отопления с принудительной циркуляцией

Насосная группа для отопления

Основной принцип работы системы отопления с принудительной циркуляцией заключается в установке насосов для увеличения скорости потока теплоносителя. Место их монтажа напрямую зависит от выбранной схемы разводки трубопроводов.

Помимо этого система отопления частного дома с принудительной циркуляцией должна включать в себя группы безопасности. Это необходимо для своевременной стабилизации давления в трубах из-за возможного перегрева теплоносителя. Каждый вид отопления с принудительной циркуляцией имеет ряд особенностей, которые напрямую влияют на выбор в конкретном случае. Но независимо от этого система отопления с принудительной циркуляцией своими руками помимо насоса должна включать в себя следующие компоненты:

• Группа безопасности: воздухоотводчик и спускной клапан. Устанавливаются сразу после котла;
• Расширительный бак. Лучше всего выбирать конструкцию мембранного типа с возможностью замены эластичного клапана;
• В обвязке каждого радиатора должны быть балансировочный клапан, кран Маевского. Желательно установить термостат;
• Запорная арматура. Необходима для частичного или полного перекрытия потока теплоносителя на конкретном участке системы.

Каждые из вышеперечисленных компонентов должны иметь эксплуатационные характеристики, отвечающие параметрам конкретной системы отопления. В противном случае они не будут выполнять возложенные на них функции.

Выбор определенных компонентов системы осуществляется по заранее сделанной схеме отопления дома с принудительной циркуляцией. Расчет должен быть максимально точным – с помощью специализированных программ или выполненный профессионалами.

Однотрубная система

Однотрубная система отопления

Это устаревшая схема, которая практически не применяется для индивидуального теплоснабжения дома. В однотрубной системе отопления с принудительной циркуляцией есть только одна подводящая магистраль, в которой последовательно подключаются радиаторы и батареи.

Единственным преимуществом этой схемы является небольшой метраж трубопроводов. Однако помимо этого однотрубная система имеет несколько существенных недостатков:

• Неравномерное распределение теплоносителя. Чем дальше расположен радиатор от котла, тем ниже степень нагрева горячей воды, поступающей в него;
• Для проведения ремонтных работ необходимо остановить котел отопления и дождаться пока температура теплоносителя не опустится до нормального уровня.

Мощность насоса для однотрубного отопления с принудительной циркуляцией будет намного меньше, чем для двухтрубной. Это объясняется меньшим объемом теплоносителя в системе. Также для прокладки трубопроводов необходимо меньше места – они могут быть установлены под полом, плинтусами.

Для однотрубной системы отопления с принудительной циркуляцией обязательно нужно предусмотреть монтаж байпаса для каждого радиатора. Это даст возможность отключить прибор без полной остановки теплоснабжения дома.

Двухтрубная система

Виды двухтрубной системы отопления

Схема двухтрубной системы отопления с принудительной циркуляцией отличается от однотрубной наличием еще одной магистрали для остывшего теплоносителя. Она проходит параллельно основной и в нее поступает охлажденная вода из радиаторов.

Во время проектирования системы необходимо правильно составить схему расположения трубопроводов. Прямая и обратная магистраль должны устанавливаться в непосредственной близости друг от друга, но не более чем на 15 см, кроме этого система может быть с одной направленностью движения теплоносителя, с разными векторами, а также тупиковой. Чаще всего выбирается схема с односторонней направленностью.

У водяного отопления с принудительной циркуляцией есть несколько важных особенностей:

• Небольшой диаметр труб – от 15 до 24 мм. Этого будет достаточно для создания требуемых показателей давления;
• Возможность установки как горизонтальной, так и вертикальной разводки трубопроводов;
• Большое количество поворотных элементов скажется на гидродинамических показателях системы в худшую сторону. Поэтому их нужно делать как можно меньше;
• При выборе скрытого монтажа в местах соединения труб устанавливают ревизионные люки.

Насосный узел с обходным каналом

В каждой принудительной системе отопления частного дома необходимо предусмотреть обходной канал в узле циркуляционного насоса. Он предназначен для гравитационного движения теплоносителя в случае отключения электричества.

Работа насосного оборудования должна обеспечить нормальную циркуляцию в системе. Для этого следует правильно рассчитать его мощность и производительность.

Если система водяного отопления с принудительной циркуляцией комплектуется полимерными трубопроводами – они должны быть с армированным слоем из алюминиевой фольги или полиэстера.

Коллекторная система

Коллекторная схема отопления

Если площадь дома превышает 150 м² или он имеет 2 и более этажей – рекомендуется делать коллекторную систему отопления с принудительной циркуляцией своими руками. Она является одной из модификаций двухтрубной схемы и предназначена для повышения эффективности работы теплоснабжения.

Основным элементом коллекторной схемы отопления является распределитель. Он представляет собой трубу с круглым или прямоугольным сечением, на которую установлены несколько патрубков. Они необходимы для распределения теплоносителя по отдельным контурам теплоснабжения дома.

Отличительным принципом работы системы отопления с принудительной циркуляцией коллекторного типа является обустройство независимых друг от друга магистралей трубопровода. Это дает возможность регулировать теплоотдачу каждой из них, а также стабилизирует давление в системе.

На каждый патрубок коллектора устанавливается циркуляционный насос для обеспечения должной скорости движения теплоносителя. Такая система отопления частного дома с принудительной циркуляцией имеет ряд важных особенностей:

• Увеличение числа труб и арматуры. Каждый контур представляет собой отдельную систему отопления, соединенную с помощью коллектора в единую сеть;
• Для регулировки объема теплоносителя необходимы специальные элементы – терморегуляторы и сервоприводы с датчиками температуры;
• Для наиболее эффективной работы системы рекомендуется установка узла смешивания. Он соединяет прямую и обратную трубу и выполняется смешивание потоков воды для достижения оптимальной температуры теплоносителя.

Коллекторная схема отопления дома с принудительной циркуляцией может состоять из нескольких узлов распределения. Все зависит от общей площади дома, а также расположения в нем помещений.

Сумма диаметров патрубков на коллекторе не должна превышать его сечение. В противном случае возникнет дестабилизация давления в системе.

Проектирование отопления с принудительной циркуляцией

Подробная схема отопления дома

Первоочередной задачей при самостоятельном монтаже водяного отопления с циркуляционным насосом является составление корректной схемы. Для этого необходим план дома, на котором наносится расположение труб, радиаторов, запорной арматуры и групп безопасности.

Расчет системы

На этапе составления схем необходимо правильно рассчитать параметры насоса для принудительной отопительной системы частного дома. Для этого можно воспользоваться специальными программами или сделать вычисления самостоятельно. Существует ряд простых формул, которые помогут сделать расчет:

Pн=(p*Q*H)/367*КПД

Где Рн – номинальная мощность насоса, кВт, р – плотность теплоносителя, для воды этот показатель равен 0,998 г/см³, Q – уровень расхода теплоносителя, л, Н – требуемый напор, м.

Пример программы по расчету отопления

Для вычисления показателя напора в принудительной системе отопления дома необходимо знать общее сопротивление трубопровода и теплоснабжения в целом. Увы, но сделать это самостоятельно практически невозможно. Для этого следует воспользоваться специальными программными комплексами.

Вычислив сопротивление трубопровода в системе водяного отопления с циркуляцией, можно рассчитать требуемый показатель напора по следующей формуле:

Н=R*L*ZF/10000

Где Н – вычисляемый напор, м, R – сопротивление трубопровода, L – протяженность наибольшего прямого участка магистрали, м, ZF – коэффициент, который обычно равен 2,2.

По полученным результатам подбирается оптимальная модель циркуляционного насоса.

Если расчетные показатели мощности насоса у системы отопления с принудительной циркуляцией, устанавливаемой самостоятельно, велики, – рекомендуется приобрести спаренные модели.

Монтаж отопления с циркуляцией

Пример скрытого монтажа коллекторного отопления

На основе расчетных данных подбираются трубы нужного диаметра, а к ним – запорная арматура. Однако на схеме не показан способ монтажа магистрали. Трубопроводы могут быть установлены скрытым или открытым способом. Первый рекомендуется применять только при полной уверенности в надежности всей системы отопления частного коттеджа с принудительной циркуляцией.

Нужно помнить, что от качества компонентов системы будет зависеть ее работоспособность и эксплуатационные показатели. В особенности это касается материала изготовления труб и запорной арматуры. Помимо этого для двухтрубной схемы системы отопления с принудительной циркуляцией рекомендуется прислушаться к советам профессионалов:

• Установка аварийного источника подачи электроэнергии для циркуляционного насоса в случае отключения электропитания;
• При использовании антифризов в качестве теплоносителя следует проверить его совместимость с материалами изготовления труб, радиаторов и котла;
• По схеме отопления дома с принудительной циркуляцией котел должен располагаться в самой низкой точке системы;
• Кроме мощности насоса необходимо сделать расчет расширительного бака.

Технология установки отопления циркуляционного типа ничем не отличается от стандартной. Важно учитывать особенности контурного дома – материал изготовления стен, его тепловые потери. Последнее напрямую влияет на мощность всей системы.

Аналитика параметров систем отопления с принудительной циркуляцией поможет составить объективное мнение о ней:

strojdvor.ru

особенности схемы и нюансы монтажного процесса

Закрытая двухтрубная система

Автономная отопительная система делится на две разновидности. Она может быть открытой и закрытой. Их отличительная черта — это циркуляция теплоносителя внутри контура, которая может быть естественной и принудительной. В первом случае горячая вода по трубопроводу движется исключительно под действием законов физики. Единственный момент, который необходимо учитывать, сооружая данную систему — это небольшой уклон контуров в сторону движения воды. Система отопления с принудительной циркуляцией всегда закрытого типа, и в нее врезан циркуляционный насос. Это более сложная конструкция, но она и гораздо эффективнее.

Особенности принудительной циркуляции

Нас интересует именно второй вариант организации отопления, то есть с принудительной циркуляцией теплоносителя. Начнем с того, что он является энергозависимым, потому что насос будет работать только от сети переменного тока. В случае отключения электроэнергии прибор остановится, так что придется позаботиться о продолжении работы отопления в штатном режиме.

Как это можно сделать?

1. Приобрести бензогенератор и держать его для таких случаев.
2. Установить байпас, который будет отсекать циркуляционный насос и переводить систему на естественное движение горячей воды. Но поскольку мы говорим о закрытой схеме, эта перемычка может в некоторых разводках не помочь. Так что первый вариант решения проблемы лучше.

Что же такое открытая и закрытая система отопления? Название уже говорит о том, что в первом случае теплоноситель соприкасается с воздухом, а во втором нет. Место соприкосновения — расширительный бак. Он может быть с открытым верхом или полностью герметичным. Вторая конструкция — это емкость, куда установлена мембрана, поддерживающая давление с помощью закачанного внутрь газа.

Открытая конструкция позволяет горячей воде испаряться, а значит, ее объем будет постепенно уменьшаться. Это минус, но не очень большой. Просто владельцу дома периодически придется пополнять холодной водой контур системы отопления. Сделать это своими руками довольно просто, особенно, если подпитка будет производиться из водопроводной сети.

Для чего необходим циркуляционный насос?

Все дело в равномерном распределении теплоносителя по радиаторам. Особенно это актуально, когда дело касается такой системы, как однотрубная. Приведем в качестве примера схему «ленинградка». Это своеобразное кольцо, в центре которого установлен отопительный котел. Здесь нет стояков и сложной разводки труб — все достаточно просто.

От котла по комнатам проходит труба, в которую в каждой комнате врезаются радиаторы. Труба идет практически по уровню пола. Однотрубная схема позволяет сэкономить на материалах и упрощает монтажный процесс. Но у нее есть один существенный недостаток — система ленинградка не обеспечивает равномерного распределения горячей воды по батареям. Те, которые установлены ближе к котлу, получают тепловой энергии больше за счет высокой температуры теплоносителя. Часть тепла остается здесь, а остальная часть вместе с теплоносителем перемещается к следующим приборам, но уже с меньшей температурой.

Наглядная схема

Такое распределение не позволяет равномерно прогреть помещения дома. И чем дальше от котла расположена комната, тем холоднее в ней будет зимой. Эту проблему решает установленный циркуляционный насос. Он создает небольшое давление, при котором теплоноситель начинает внутри контура двигаться с определенной скоростью. Ее вполне хватает, чтобы равномерно распределить горячую воду по всем радиаторам отопления.

Внимание! Место установки циркуляционного насоса — на обратном контуре около котла. Почему это так важно? Все дело в том, что в этом контуре теплоноситель имеет самую низкую температуру. В конструкции циркуляционного насоса есть резиновые прокладки и манжеты, которые под действием горячей воды быстро выходят из строя. Поэтому и выбирается место, где температура теплоносителя минимальна. Кстати, расширительный бак устанавливается здесь же.

Двухтрубная система отопления с принудительной циркуляцией теплоносителя — не редкость. И хотя в ней чаще всего используется естественная циркуляция, с учетом размеров дома необходимо сделать некоторые дополнения, к которым относится циркуляционный насос. Без него равномерно распределить горячую воду по комнатам будет очень сложно, а в некоторых случаях просто невозможно. Особенно это касается многоэтажных домов, потому что естественная циркуляция не сможет поднять необходимое количество горячей воды до требуемого уровня, например, на второй этаж.

Особенности монтажного процесса

Принципиальная схема

• В отопительной системе закрытого типа можно использовать трубы с минимальным диаметром. Это большой плюс в плане экономии материалов, расходуемых на отопительную систему. Этим же объясняется удобство монтажа, особенно, если сборка производится своими руками.

В отоплении с естественной циркуляцией необходим большой объем воды, чтобы он под действием температуры мог продвигаться в трубной развязке. То есть, уменьшая сопротивление труб, мы увеличиваем скорость протока жидкости. А так как в системе с принудительной циркуляцией закрытого типа не нужно создавать скорость потока, потому что этим занимается насос, то нет и необходимости устанавливать трубы большого диаметра.

• Объем теплоносителя также влияет на объем расширительного бака, который должен составлять 10% от емкости всей отопительной системы. В отоплении закрытого типа может быть установлен расширительный бачок меньшего объема. А это снижение затрат на покупку более дорогого прибора.
• В отоплении закрытого типа — не столь важно, будет оно однотрубным или двухтрубным — рекомендуется устанавливать котлы с современной автоматикой. Именно она сможет четко контролировать и регулировать все проходящие процессы.

Кстати, многие производители устанавливают датчики, которые следят за скоростью теплоносителя и его температурой. Особенно следует отметить датчик антизакипания, который закрывает подачу топлива в камеру сгорания, когда горячая вода в контуре доходит до точки кипения.

Монтаж насоса

Есть датчики антизамерзания, которые поддерживают внутри контура температуру не ниже +5С. Устанавливаются датчики, которые периодически включают циркуляционный насос во время длительного отключения отопительной системы. Это необходимо для того, чтобы находящийся в воде статор насоса не заклинило в процессе его запуска.

Добавим, что с помощью автоматики можно полностью контролировать подачу топлива в зависимости от температуры внутри комнат или на улице. Это позволяет программировать температурный режим в целом на определенный период времени, к примеру, на пару дней или на неделю.

Как правильно выбрать циркуляционный насос

Два основных показателя, по которым обычно выбирается циркуляционный насос — это его цена и удобство эксплуатации и обслуживания. Но есть несколько технических характеристик, которые определяются размерами обогреваемого дома.

Вот некоторые из них:

• Площадь частного загородного дома — 250 м². Для него необходим насос мощностью не менее 3,5 м³/ч и напором 0,4 атм. Хотя с напором надо быть осторожнее. Иногда у мощного насоса небольшой напор, которого не хватает, чтобы поднять теплоноситель на нужный этаж. Поэтому наши советы носят исключительно рекомендательный характер.
• Площадь 250–350 м². Мощность насоса должна быть не меньше 4,5 м³/ч, а напор — 0,6 атм.
• Площадь 350–800 м². Мощность — 11 м³/ч и напор 0,8 атм.

Устройство насоса

Кстати, рекомендованные нами показатели могут быть использованы для однотрубной системы отопления с принудительной циркуляцией. Особенно такой насос хорошо будет работать в схеме «ленинградка».

Конечно, чтобы точно подобрать насосное оборудование, необходимо учесть много различных показателей. К примеру, длину отопительных контуров, количество радиаторов, мощность котла, диаметр устанавливаемых труб и материал, из которого они изготовлены, наличие запорной арматуры, ее вид и количество. Даже вид используемого топлива влияет на выбор. Так что самостоятельно этот подбор не осуществить, и пусть этим занимаются специалисты.

Обратите внимание! Нормальной работе циркуляционного насоса будут мешать воздушные пробки, которые образуются в радиаторах, стояках и горизонтальных контурах. Для их устранения устанавливаются краны Маевского на радиаторах, автоматические воздухоотводчики и другие приспособления. Их наличие в современных отопительных сетях — это гарантия качественной работы системы в целом.

Заключение по теме

Насколько оправдана система с принудительной циркуляцией теплоносителя? Специалисты в один голос уверяют, что работает она очень эффективно. Но энергозависимость схемы уменьшает ее привлекательность. Во-первых, это дополнительные счета за оплату электроэнергии. Во-вторых, это проблемы, связанные с отключением электричества по непонятным причинам.

Отметим, что циркуляционный насос — это маломощный прибор, потребляющий не очень много электроэнергии. И все же потребляет. Как справиться со второй проблемой, мы уже говорили выше, так что не будем повторяться. Пусть эти два минуса существуют, поскольку без них никуда. Но они полностью перекрываются плюсами эффективной работы всего отопления. Поэтому закройте глаза на неприятности, и пусть они вас сильно не тревожат.

Похожие записи

Комментарии и отзывы к материалу

У вас должен быть включен JavaScript для отображения комментариев.

gidotopleniya.ru

Двухтрубная система отопления с принудительной и естественной циркуляцией

В настоящее время выделяют 2 основных способа подключения батарей, конвекторов и т.п. оборудования к котлу – последовательный и параллельный. Последовательное подключение достигается с помощью однотрубной разводки, параллельное – с помощью двухтрубной системы отопления.

Оглавление

Одно- и двухтрубная системы отопления

При параллельной разводке (двухтрубная система отопления частного дома) каждая батарея получает нагретый теплоноситель из подающей трубы и отдает в «обратку». Труб для монтажа нужно в два раза больше, зато есть возможность регулировать теплоотдачу на каждой батарее, снижая температуру в нежилых комнатах и тем самым экономя топливо.

Частный случай такого подключения – лучевую схему, здесь рассматривать не будем по причине сложности регулировки и высокого расхода материалов.

Схема 1- и 2х-трубной системы отопления

В последовательной разводке (однотрубная система отопления) теплоноситель из котла проходит последовательно все радиаторы, отдавая в каждом часть энергии.

Это самая простая схема, требующая наименьшего количества материалов. Плохо в ней то, что ближний к котлу радиатор будет самым горячим, дальний, самым холодным.

Кроме того, нет возможности регулировать теплоотдачу отдельных радиаторов. Такая схема сегодня почти не применяется.

Системы отопления с естественной и принудительной циркуляцей

Наиболее широко применяемое в нашей стране – водяное отопление. В трубе теплоноситель может двигаться либо естественно, либо принудительно под действием насоса.

В системе отопления с естественной циркуляцией, теплоноситель, расширяясь от нагревания в котле, создает давление в системе отопления и движется по контуру, постепенно охлаждаясь в радиаторах.

Такому отоплению для функционирования не нужно электричества, оно просто в устройстве, но важен правильный подбор диаметра труб, точное соблюдение углов уклона труб при монтаже.

Система отопления с естественной циркуляцией применяется для маломощных котлов и небольших помещений (квартиры, небольшие загородные домики на 2-3 комнаты). Общая длина контура не должна превышать 30 м. КПД такого принципа обогрева дома ниже, чем схемы с принудительной циркуляцией.

Система отопления с принудительной циркуляцией теплоносителя имеет встроенный циркуляционный насос, который всегда монтируется в трубу «обратки». Это исключает контакт с горячим теплоносителем и увеличивает срок службы насоса. Насос может использоваться один или несколько, в зависимости от размеров дома, количества и протяженности контуров разводки.

Характеристики принудительной циркуляции

• независимость от температуры теплоносителя
• увеличение протяженности контуров
• свобода в выборе схемных решений при проектировании отопления
• возможность регулирования режима работы
• зависимость от электричества

Подводящие к котлу трубы могут быть неметаллическими. Это может быть полипропилен, металлопластик, важно чтобы они имели максимальную рабочую температуру от 95⁰ С.

Открытые и закрытые контуры отопления

Открытыми называют разводки отопления, в которых теплоноситель (как правило, это вода) сообщается с атмосферой. Они имеют расширительный бак, в который по необходимости доливается вода. Изменения объема теплоносителя вызванные нагреванием в котле приводят к повышению или понижению уровня воды в расширительном баке. Открытая система требует периодического контроля уровня теплоносителя. Прозевал – вода может закипеть в котле и вывести из строя оборудование.

Мембранный расширительный бак

Более распространенная и экономичная — закрытая двухтрубная система отопления с принудительной циркуляцией. Для её правильного функционирования обязательно устанавливаются дополнительные приборы.

Мембранный расширительный бак

В противоположность открытым, закрытые системы не имеют контакта с атмосферой. Для контроля увеличения и уменьшения объема теплоносителя используется мембранный расширительный бак. Он представляет собой герметичную емкость, внутри поделенную на две части гибкой мембраной. Одна из частей заполнена воздухом или азотом под давлением. Вторая соединена с трубами отопительного контура. Такая конструкция успешно компенсирует внезапное повышение или понижение давления в трубах, предотвращая поломки из-за резких перегрузок. Размер емкости подбирается в объеме, сравнимом с температурным расширением теплоносителя в системе. Ориентировочно около 10 % от общего количества теплоносителя. При этом необходимо контролировать давление в системе отопления в соответствии с конструктивными требованиями котла и насоса.

Мембранный бак для отопления — монтаж

Расширительную емкость перед монтажом необходимо накачать до расчетного давления или проверить, т.к. производители , как правило, поставляют уже накачанные мембранные баки. В бытовых системах давление колеблется в районе 2-2,5 бар, но не превышает 4 бар. Где устанавливать бак? До насоса на обратке, поближе к котлу. На случай аварийного повышения давления в трубах больше, чем выдержит мембранный расширительный бак, обязательно устанавливается предохранительный клапан.

Автоматический воздухоотводчик

Воздухоотводчик spirotop

В системах с принудительной циркуляцией, удаление воздуха особенно важно для предотвращения кавитации в работе насоса и преждевременного выхода его из строя. Как стравливается воздух? В высшей точке системы или контура теплоноситель резко меняет скорость и направление и происходит отделение газовых пузырьков. Именно здесь устанавливается автоматический воздухоотводчик.

Устроен он очень просто. Упрощенно устройство можно описать как колбу с поплавком. Когда в колбе скапливается воздух, поплавок опускается и открывает для воздуха клапан. Теплоноситель под давлением заполняет колбу, поднимая поплавок и запирая клапан. Самые практичные модели — с отсекающим клапаном, который дает возможность свободно прикрутить – выкрутить воздухоотводчик не проливая при этом теплоноситель. Из-за некачественного теплоносителя, воздухоотделитель может выходить из строя чаще других элементов котельной. Все неисправности этого узла проявляются как появление течи и вызываются двумя причинами:

1. Игла засорилась солями жесткости. Устраняется самостоятельно зачисткой иглы и кулисного механизма. Достаточно открутить крышку, после зачистки все собрать.
2. Нарушение целостности уплотнительной прокладки (кольца) под крышкой корпуса. Поменять прокладку, либо на резьбу, которой крепится крышка, сделать несколько витков фум-ленты.

Удаление воздуха необходимо предусмотреть и в других местах контура разводки – на стояках, гребенках и каждом отопительном приборе. В последнее время на радиаторах вместо привычного клапана Маевского стали устанавливать угловые автоматические воздухоотделители. Это актуально для отопительных контуров, смонтированных давно и неправильно. Чтобы не мучиться, регулярно стравливая воздух из труб, лучше поставить автоматический воздухоотводчик. Важная деталь — при установке необходимо следить, чтобы ниппель был направлен вверх, в противном случае поплавок не будет работать.

Все современные технологии и конструктивные решения направлены на снижение эксплуатационных затрат на обогрев помещения – уменьшения потребления топлива, уменьшения стоимости обслуживания. Но самое неприятное, что как бы не снижали потребление топлива, какой бы дешевый вид топлива не нашли, за него надо платить, а сожженное топливо по законам термодинамики отдаст нам меньше половины полученного тепла. Это печально.

Есть решение, когда не нужно платить за топливо и стоимость обслуживания оборудования составит сущий пустяк. Это геотермальный тепловой насос.

Тепловой насос — принцип работы

Тепловой насос — принцип работы

Любой холодильник, забирая тепло из замкнутого объема, отдает его в окружающую среду. Тепловой насос, наоборот, забирает тепло у окружающей среды, охлаждая её, и нагнетает его в замкнутый объем дома. Происходит это так: на участке возле дома пробурена скважина, либо ниже 1 м выкопаны траншеи, куда уложены трубы. На такой глубине температура практически постоянна и равна примерно 10⁰ С. По трубам насосом прокачивается вода и приобретает ту же температуру, что и земля. В доме, в специальном баке теплообменнике вода передает температуру земли фреону. Далее фреон сжимается компрессором и от сжатия нагревается до 60⁰С. В другом устройстве – конденсаторе — он отдает эти 60⁰ С в систему обогрева дома. Потом холодный газ снова нагревается до 10⁰ С и цикл повторяется.

Это очень примитивное описание, но суть в том, что энергия (электрическая) тратится только на перекачку воды через подземные трубопроводы, работу компрессора и принудительную циркуляцию теплоносителя. 1 квт затраченной электроэнергии приносит в дом около 3,5-4,5 квт тепла земли. Поэтому говорят, что у теплового насоса кпд выше 100%. У систем отопления на основе теплового насоса масса хороших свойств:

• Они бесшумны как холодильник
• Пожаробезопасны
• Имеют большой срок службы (до 50 лет скважина, до 20 лет оборудование)
• Легко автоматизируются
• Одно и то же оборудование зимой греет, летом кондиционирует
• Нет вредных выбросов

Окупаемость тепловых насосов

Несмотря на дороговизну первоначальных вложений, тепловые насосы уже конкурируют даже с газовым оборудованием, если цена газового проекта достаточно высока. Приведенная ниже таблица дает возможность, пусть грубо, оценить целесообразность установки теплового насоса.

Данные приведены для обогрева коттеджа 240 м2

	Газовый котел	Дизельный котел	Электрический котел	Твердотопливный котел	Тепловой насос
Тепловая мощность (кВт)	24	27	24	24	14
Условная стоимость энергоносителя (грн.)	75 /100 м3	5,5 /л.	0,1872 /кВт	722,26 / тн.	0,1872 /кВт
Стоимость оборудования (€)	3 000,00	1 000,00	800,00	1 677,26	11 600,00
Установка и монтаж* (€)	10 000,00	300,00	300,00		5 500,00
Разрешительная документация	+	+	—	—	—
Эксплуатационные затраты в год (грн.)	3 888,00	31 104,00	9 995,58	15 552,00	1 002,79
Обслуживание (€)	1000	1000	0	100	0
Итого за год (€)	14 516,77	6 434,19	2 428,56	3 844,36	17 233,29
Расходы за 5 лет (€)	7 583,87	25 670,96	6 642,82	10 835,48	667,43
Итого расходы за 5 лет (€)	20 583,87	26 970,96	7 742,82	12 512,74	17 766,43

Итак, срок окупаемости теплового насоса по сравнению с другими вариантами получения тепла составляет 3-7 лет, а с учетом постоянного роста цен на энергоносители может быть ещё меньше. Если получать электричество из возобновляемых источников, полная автономность отопления и нулевые эксплуатационные расходы будут обеспечены.

 Загрузка …

Рекомендуем прочесть!

moikotly.ru

Открытая система отопления: схема с циркуляционным насосом

Возможность использования воды в качестве теплоносителя позволило человечеству изобрести эффективный обогрев своих жилищ. Открытая система отопления — классический вариант, который до сих пор пользуется популярностью, благодаря простому принципу функционирования и минимальному количеству необходимых устройств.

Как выглядит система открытого типа на практике

Принцип действия

В водяной отопительной системе жидкость является средством транспортировки тепловой энергии к передающим тепло воздуху приборам. Этими приборами могут быть радиаторы либо сам трубопроводный контур внутри пола или вдоль стен (в последнем случае используют трубы большого сечения: 8-10 см).

Благодаря этому, тепла котла (является единственным источником тепла) хватает даже для теплоснабжения нескольких находящихся на удалении от теплогенератора помещений. Кроме того, за счет изменения количества радиаторов, можно равномерно прогревать комнаты разной площади. В этом и заключается преимущество водяного отопления перед установкой обычной печи, способной обогревать только прилегающие к ней помещения.

Перемещение жидкости по контуру в силу физических законов может осуществляться самотеком: плотность нагретого теплоносителя ниже, чем остывшего. Помимо принципа термодинамики функционирование обеспечивается за счет монтажа труб под некоторым уклоном. Для повышения эффективности можно также задействовать циркуляционный насос. Многие ошибочно полагают, что насос — атрибут только закрытой системы: в открытых контурах также допустима принудительная циркуляция теплоносителя.

Открытая система теплоснабжения характеризуется в первую очередь расширительным баком открытого типа. Он представляет собой емкость без крышки для образовавшихся в результате теплового расширения воды излишков теплоносителя. Резервуар позволяет автоматически стабилизировать давление в системе. А для того, чтобы жидкость не выливалась по принципу сообщающихся сосудов, расширительный бак крепят в самой верхней точке контура. Резервуар одновременно выполняет функцию воздушного клапана: через него в атмосферу выходит воздух из системы (при ее наполнении и работе).

Подробная схема функционирования открытой отопительной системы

Отопление дома обеспечивается по следующему принципу:

• подача — теплоноситель нагревается в котле и перемещается к радиаторам;
• обратка — остывшая в расширительном баке и радиаторах жидкость стремится «уйти» в нижнюю точку и за счет наклона труб попадает в котел.

Установка циркуляционного насоса делает процесс более интенсивным, но принцип работы от этого не меняется.

Разновидности открытых систем

Система отопления открытого типа бывает:

• Однотрубной, которая в базовом варианте включает в себя котел отопления, расширительный бак, батареи + трубы стандартного сечения либо просто трубы увеличенного сечения без радиаторов. Особенность: для подачи и обратки прокладывается одна магистраль, из-за чего по мере удаления от котла ухудшается прогрев помещений. Однотрубная открытая система отопления пригодна лишь для небольших одноэтажных домов, в остальных случаях для качественного теплоснабжения ее эффективности недостаточно.
• Двухтрубной, которая является более сложной и дорогой в монтаже разновидностью системы. Однако, она позволяет равномерно прогревать весь дом.

Как выглядят однотрубная и двухтрубная системы на схеме

Особенность: магистраль подачи поставляет нагретый теплоноситель сразу во все приборы отопления, обеспечивая их одинаковую температуру. Обратка же в данном случае идет по отдельному трубопроводу, к которому подсоединен каждый из радиаторов.

Схемы

Схема системы отопления открытого типа подбирается в зависимости от параметров дома, требований к эффективности системы, планируемого объема финансовых вложений в ее проектирование и монтаж. Открытая система теплоснабжения может быть гравитационной или с принудительной циркуляцией, что во втором случае требует установки специального оборудования.

Выбирая схему, нужно учитывать:

• Общую площадь помещений, где должно быть проведено водяное отопление. Если значение меньше 60 кв. м., достаточно системы с естественным движением теплоносителя (гравитационной).
• Этажность постройки, высоту потолков. Для гравитационной системы потребуется разгонный сток от котла, чтобы исключить образование воздушных пузырей в контуре – они помешают нормальному движению жидкости и эффективность теплоснабжения.
• Расчетный тепловой режим функционирования системы. Если предполагается использование низкотемпературного отопления, то в открытую систему обязательно ставят циркуляционный насос. Без него не будет движения теплоносителя, так как одного лишь теплового расширения воды в 45-60 градусов будет недостаточно для естественной циркуляции.

Проанализировав показатели и рассчитав тепловые потери, можно сделать вывод относительно более удобной и выгодной для использования схемы теплоснабжения.

Более подробно рассмотрим каждую из систем теплоснабжения.

Естественная циркуляция

В открытой системе отопления гравитационного типа не предусмотрено механизма, заставляющего теплоноситель перемещаться по контуру. Движение обеспечивается за счет теплового расширения жидкости. Чтобы сделать систему работоспособной, в контур включен разгонный стояк высотой от 3,5 м. – по нему нагретый теплоноситель поднимается вверх, и далее движется по наклонным трубам к радиаторам отопления, заставляя остывшую воду вернуться в котел по трубе обратки.

При расчете гравитационной системы важно учесть не только высоту разгонного стояка, но и расположение расширительного бака, который должен находиться в самой высокой точке контура. Таким образом, разгонный стояк должен быть подсоединен к расширительному баку снизу (в идеале) или сбоку, если высота потолков или крыши не позволяет иначе установить резервуар.

Пример однотрубной системы с естественной циркуляцией

Самотечная система позволяет использовать для отопления дома водяной теплый пол, но на его контур придется установить отдельный циркуляционный насос. При отсутствии электроснабжения теплый пол будет отключаться, но работоспособность радиаторной системы сохранится.

Если открытая система теплоснабжения с естественной циркуляцией предполагает одновременную подготовку воды для ГВС, то бойлер косвенного нагрева монтируют ниже расширительного бака.

Принудительная циркуляция

Открытая система отопления с циркуляционным насосом отличается более быстрым прогревом помещений за счет интенсивного движения теплоносителя – скорость возрастает до 0,3-0,7 м/с. За счет ускоренного перемещения нагретой жидкости равномернее прогреваются все ветви отопительной магистрали.

Система отопления с принудительной циркуляцией – энергозависимый вариант, поскольку встроенный насосный агрегат требует энергоснабжения. Избежать проблем, связанных с перебоями в электроснабжении поможет устройство байпаса – перемычки, на которую и монтируется насос с сопутствующим оборудованием. В этом случае при отключении электроэнергии теплоноситель продолжит свободно перемещаться по отопительному контуру естественным путем, и дом не останется без тепла.

Пример однотрубной системы с принудительной циркуляцией для двухэтажного домаСхема монтажа двухтрубной системы с принудительной циркуляцией в двухэтажном доме

Циркуляционный насос ставят на обратную трубу недалеко от ее входа в котел (до теплоагрегата должно оставаться около 1,5 м). По обеим сторонам от байпаса с насосом устанавливают два отсекающих крана, с помощью которых перекрывается поток жидкости по основной трубе, если насос работает. При отключении электроэнергии краны открывают, восстанавливая естественную циркуляцию.

Если вы задумались, можно ли поставить насосный агрегат для принудительного движения жидкости в контуре открытой системы теплоснабжения, важно знать, что не стоит забывать о разгонном стояке и правильном уклоне труб – без этого при отключении электроэнергии система работать не сможет. Учтите, что насос в открытой системе высокотемпературного отопления – дополнительный элемент, призванный повысить эффективность, а в низкотемпературной – базовый компонент, обеспечивающий функциональность.

Обвязка циркуляционного насоса

Требования к монтажу и эксплуатации

Обустраивая теплоснабжение дома, требуется принять во внимание, что открытая отопительная система имеет ряд особенностей:

• Котел (твердотопливный, газовый, жидкотопливный) должен располагаться в нижней точке магистрали, а расширительный бак – в самой верхней.
• Удобнее всего разместить расширительный резервуар на утепленном чердаке, если крыша холодная – теплоизолируют саму емкость и магистрали.
• Чем меньше поворотов и соединительных элементов в магистрали – тем эффективнее движется теплоноситель при естественной циркуляции.
• Скорость движения теплоносителя в гравитационной системе не превышает 0,3 м/с, поэтому важно следить за температурой жидкости в котле, не допускать ее перегрева и кипения – это повредит трубам магистрали и приборам отопления.
• Перед наступлением холодов воду из неиспользуемой отопительной системы сливают, чтобы трубы и рубашка котла не лопнули при перемерзании жидкости.
• В расширительный бак регулярно требуется добавлять воду, так как она со временем испаряется, а недостаток теплоносителя приведет к формированию воздушных пробок и остановке системы. Можно организовать узел подпитки или заливать вручную из ведра – это проще в небольшом индивидуальном доме.
• Открытая система отопления диктует использования воды в качестве теплоносителя. Это связано с тем, что антифриз относится к токсичным веществам, и его испарения из открытого бака вредны для человека. Кроме того, его придется регулярно подливать, увеличивая затраты на отопление. Если отоплением предполагается пользоваться нерегулярно, но хочется избежать хлопот с постоянным сливом жидкости из контура, допускается залить антифриз, но в этом случае расширительный бак снабжают крышкой с небольшим отверстием, чтобы снизить скорость испарения незамерзайки.
• Ключевой этап обустройства отопления гравитационного типа – проектирование, поскольку важно правильно выполнить расчет сечения труб и уклон трубопровода. Соответствующие нормы указаны в СНиП 2.04.01-85. Протяженность контура должна составлять не более 30 метров, на горизонтальных участках магистрали трубы монтируют с уклоном не менее 2-3 мм на метр длины.

Котел должен быть расположен ниже самого низкого радиатора

Открытая система: достоинства и недостатки

При обустройстве отопления в частном доме немало людей отдает предпочтение классическому варианту системы, в которой используется открытый расширительный бак, несмотря на растущую популярность более передовых систем закрытого типа. Этот выбор обусловлен достоинствами, которыми обладают открытые системы обогрева дома, в их число входит:

1. Энергонезависимость. Для местности с нестабильным электроснабжением актуален вопрос отопления без использования оборудования, потребляющего электричество. Помимо обустройства открытой системы важно использовать энергонезависимый котельный агрегат.
2. Надежность. Это основной плюс – данный вариант теплоснабжения доказал свою функциональность десятилетиями эксплуатации в самых разных условиях, в том числе в регионах с суровым климатом. По сути, надежность открытых систем сводится к надежности котлов, поскольку в ней больше нет элементов, которые могут выйти из строя. Важно лишь внимательно подойти к выбору приборов отопления и элементов для прокладки трубопровода – от их срока эксплуатации зависит продолжительность функционирования системы.
3. Простая схема. Отсутствуют сложные узлы, монтаж можно осуществить самостоятельно.
4. Не требуется отладка и настройка — после завершения монтажа, контур заполняют водой. Если нагретый теплоноситель начал циркулировать, все сделано правильно.
5. Бесшумная работа, отсутствие вибраций (если не используется циркуляционный насос).
6. Возможность дополнить энергонезависимое отопление циркуляционным насосом, сделав универсальную систему и повысив ее эффективность.

К недостаткам эксплуатации отопительного контура открытого типа относят:

• Ограничение в применении. Для больших домов такая система не подходит – если длина горизонтальной магистрали превышает 30 метров, величина гидравлического сопротивления в трубах превышает уровень напора потока нагретого теплоносителя, то есть, естественная циркуляция невозможна, наступит статическое равновесие.
• Инертность. Без установки циркуляционного насоса прогрев системы (выход в рабочий режим) будет занимать немало времени, поскольку скорость перемещения нагретой жидкости чрезвычайно низка. По этой же причине невозможно организовать оперативное управление микроклиматом в помещении.
• Конструкционные нюансы. Чтобы минимизировать гидравлическое сопротивление в трубопроводе, его монтируют из труб разного диаметра (по мере удаления от котла диаметр должен уменьшаться, чтобы поддерживалась нормальная скорость перемещения жидкости), а это усложняет монтаж и требует дополнительных расходов – трубы большого диметра дороже, нужны переходники и т.д.
• Особенности монтажа. Обязательно следует соблюдать расчетный уклон труб на каждом участке магистрали – даже единственная ошибка способна сделать систему неработоспособной или снизить ее эффективность. В последнем случае для преодоления гидравлического сопротивления придется повысить рабочую температуру теплоносителя, что ведет к перерасходу топлива и увеличению финансовых затрат на теплоснабжение.
• Обслуживание. Из-за интенсивного испарения горячей жидкости из открытого расширительного бака, требуется постоянно следить за уровнем воды и вовремя ее подливать.
• Активная коррозия металла. Через бак в теплоноситель постоянно поступает кислород, что ускоряет коррозионные процессы. Это снижает долговечность металлических элементов системы, в том числе стального теплообменника котельного агрегата.

Виды котлов и их выбор

Заключение

Открытые системы для отопления дома – незаменимый вариант для местности, расположенной вдали от центральных коммуникаций. При наличии стабильного электроснабжения данный вид отопления выбирают при желании максимально снизить сезонные финансовые затраты на теплоснабжение небольшого по площади дома.

Видео по теме:

profiteplo.com

Отопительная система закрытого типа в частном доме

Проектирование частного дома подразумевает расчет схемы отопительной системы, которая бывает открытой и закрытой (предполагающей установку расширительного бака). Второй вариант считается наиболее предпочтительным у владельцев коттеджей, так как дает возможность существенно экономить на потреблении ресурсов. Основное преимущество подобной системы заключается в том, что теплоноситель не контактирует с воздухом, значит, не подвергает оборудование коррозии.

Оглавление:

1. Описание и виды систем
2. Схема работы
3. Преимущества и недостатки
4. Инструкция по настройке

Особенности и разновидности

Главным элементом системы отопления закрытого типа является котел, к которому подведены трубопровод. Также устанавливается бачок и циркуляционный насос. Обычно такой способ обогрева подразумевает, что носитель движется по трубам принудительно. Это энергозависимый метод, так как устройства работают от электричества. При отключении света необходимо позаботиться о продолжении деятельности в штатном режиме. Для этого устанавливают специальный переходник – байпас, который блокирует насос и преобразует в закрытую систему отопления с естественной циркуляцией.

Если речь идет об однотрубном варианте обогрева, важно обеспечить равномерное распределение носителя по радиаторам в частном доме. От котла по всем помещениям пускают трубу, к которой монтируют батареи. Без работы насоса горячими будут только элементы, находящиеся в непосредственной близости от нагревателя. В остальных комнатах сохранится холодный воздух. Эту проблему решает закрытая система отопления с принудительной циркуляцией. Благодаря схеме, создается давление, при котором носитель получает определенную скорость, достаточную для обеспечения всех радиаторов.

В двухтрубном варианте подход также является рациональным, особенно для обслуживания больших площадей. Такой вид отопления подразумевает подключение двух параллельных магистралей. По одной горячая жидкость расходится по батареям под давлением в случае, если действует принудительно. По другой трубе охлажденный носитель возвращается в котел, минуя расширительный бак.

Существует горизонтальная и вертикальная разводка магистрали. Первый тип подразумевает объединение всех батарей в единую линию, подключенную к общему стояку. Чаще всего такой способ применяется в многоквартирных зданиях. Второй вариант считается более эффективным, обычно монтируется в частном доме. Подводящие трубы расположены сверху, что обеспечивает хорошую теплоотдачу при закрытых системах.

От объема носителя зависит величина бачка. Параметр должен составлять 10% от всего оборудования для отопления. Котлы с автоматикой позволяют контролировать процессы, регулировать давление и температуру. Датчик от перегрева активирует предохранительный клапан в момент закипания жидкости, оберегая технику от поломок. Таким же образом работает аппаратура от промерзания.

Принцип работы

Чтобы понять, что такое закрытая система отопления, необходимо разобраться в тонкостях ее функционирования. Жидкий теплоноситель нагревается до заданной температуры и начинает продвижение по радиаторам и трубам, передавая энергию в помещение и обогревая. Микроклимат в частном доме зависит от объема и состояния жидкости. Чем она горячее и больше ее количество, тем комфортнее находиться в комнатах.

При открывании клапана лишний объем воды сбрасывается в расширительный бак системы отопления, который оснащен двумя камерами, разделенными перегородкой. Первый отсек служит для хранения резерва жидкости, во втором содержится азот под давлением. Такая схема способствует поддержанию напора на одном уровне. Принудительно носитель возвращается назад при помощи насоса, в охлажденном виде. Для слива воды в самой нижней точке устанавливают патрубок с вентилем.

Как бы надежно не изолировали систему отопления с принудительной циркуляцией, в нее может попасть воздух при заполнении и последующем наборе воды. В это время происходит разгерметизация стыков. Чтобы удалить пузырьки, применяют стандартные отводчики и краны Маевского. При монтаже сепараторов в трубопровод гарантирована деаэрация и стабильность функционирования всех элементов.

Плюсы и минусы

У закрытой системы отопления есть свои положительные и отрицательные стороны:

1. Установка осуществляется намного быстрее, чем обустройство открытого типа.

2. Мембранные и безнапорные баки не позволяют жидкости улетучиваться.

3. Даже с трубами малого диаметра эффективность сохраняется.

4. Невозможность попадания кислорода предполагает защиту от коррозии.

5. В качестве носителя в системе отопления используется вода или антифриз.

6. Расширительный бак можно устанавливать рядом с котлом.

7. Высокий уровень теплоотдачи обеспечивает стабильный обогрев.

В качестве недостатков отмечены следующие факторы:

• Использование насоса подразумевает зависимость от электричества.
• Для закрытого типа требуется бак большого объема.
• Без автоматики достаточно трудно регулировать температуру и давление.
• Если планируется использовать принудительно, требуется установка насоса.

Основные нюансы настройки и запуска

Схема подключения системы отопления заключается в установке котла в вентилируемом помещении. На выходе монтируют узел безопасности с манометром, воздухоотводчиком и клапаном сброса давления. Далее подсоединяют циркуляционный насос с производительностью примерно 40 л в минуту для дома площадью 200 м². Подиум для оборудования облицовывают негорючим материалом, содержащим асбест. Рядом монтируют расширительный бак. В соответствии со схемой разводки делают сквозные отверстия для труб и устанавливают запорную аппаратуру.

На следующем этапе требуется заполнить систему. Перед процедурой нужно проследить, чтобы качество теплоносителя соответствовало требованиям. Воду лучше подвергнуть предварительной очистке, антифриз подготавливают заранее. Важно не забыть промыть трубопровод, устранить накипь и грязь из радиаторов.

Чтобы закачать носитель для обогрева частного дома, необходимо проверить состояние вентилей для слива и кранов Маевского, они должны быть закрыты до упора. Вода подается под небольшим давлением, чтобы равномерно удалить воздух. В процессе убирают кислород из радиаторов. Как только закончится поступление носителя, нужно приступать к повышению давления, следя за показателями манометра. При отметке в 2 атмосферы воздух стравливают посредством кранов Маевского, затем снова начинают нагнетание. Закачать жидкость нужно до того момента, пока она не польется из перелива.

Заполнить оборудование с котлом и насосом при отсутствии централизованной подачи нужно таким образом: нагнетательный шланг присоединить к сливному патрубку, чтобы получилась прямая магистраль от скважины к вентилю. Все краны открывают для выхода воздуха, что позволяет закачать необходимое количество жидкости.

Если насос не предусмотрен, шланг поднимают на высоту 20 метров, через него придется заполнить контур отопления. Такой способ помогает создать водяное давление в 1,5 атмосферы. Резьбовое соединение, на котором крепится расширительный бак, убирают, чтобы подготовить воронку для трубопровода. После полной закачки его возвращают на место. В процессе необходимо следить за манометром.

В завершение работы включают оборудование, чтобы понять, правильно ли произведено заполнение и подобрано давление. Если была допущена ошибка, радиаторы останутся холодными, вода потечет из бака, в батареях будут слышны характерные звуки: бульканье, постукивание.

Система отопления в частном доме закрытого типа предполагает естественную или принудительную циркуляцию, вертикальную разводку магистрали. Чтобы достичь оптимального температурного режима в помещениях, важно грамотно провести настройку и запуск техники, подготовку носителя, его правильную закачку. Благодаря хорошо выполненной работе, радиаторы прогреются моментально, и система будет функционировать без перебоев.

obogrevguru.ru

Все секреты водяного отопления: что лучше выбрать

Принцип действия систем водяного отопления бывает двух видов: с циркуляцией воды под действием гравитации и принудительной циркуляцией.

Наиболее широко распространенной на сегодняшний день является система водяного отопления с принудительной циркуляцией воды, поскольку она наиболее эффективна. Систему с циркуляцией от силы тяжести можно встретить только в очень старых постройках.

Системы водяного отопления с циркуляцией воды под действием гравитации

Принцип действия такой системы заключается в следующем: в бойлере путем сжигания топлива (мазут, природный газ) происходит нагрев воды до температуры 82 градуса. По мере нагревания вода начинает расширяться, ей становится тесно и она начинает поступать в расширительный бак, который, как правило, установлен на чердаке.

Так как этот бак сообщается с атмосферой, избыточное давление в системе отсутствует. Оттуда под действием гравитационных сил горячая вода течет по трубам в радиаторы, где и отдает свое тепло. Охладившись, вода стекает обратно в бойлер и цикл вновь повторяется.

Система водяного отопления с циркуляцией воды от силы тяжести. Элементы:

• атмосферное давление;
• расширительный и переливной баки;
• пол чердака;
• бойлер;
• подвал.

Недостатком такой системы можно назвать достаточно медленная реакция на резкое падение температуры, так как для нагрева всего объема воды в бойлере требуется много времени.

Пока вода не достигнет необходимой температуры, ее циркуляция в системе невозможна. Причиной плохого обогрева такой системы может быть скопление солей в трубах или бойлере.

Для этой системы очень важную роль играет диаметр трубы, ведь она напрямую влияет на циркуляцию воды в системе. Если в вашем доме вода минерализованная, для нормальной работы отопительной системы следует установить водоочиститель поступающей в бойлер воды.

Системы водяного отопления с принудительной циркуляцией воды

Такого рода системы являются закрытыми системами, т.е. нет контакта с внешней средой, и вода в трубах течет под давлением. Вода в движение приводится мощным насосом. После прохода полного круга по системе вода возвращается в бойлер, сохраняя остаточное тепло.

Таким образом, требуется меньше времени и энергии для нового нагрева. Непосредственно в само помещение тепло передается через радиатор либо теплообменник. Устаревшие системы используют чугунные радиаторы, однако, на сегодняшний день используются как современные типы радиаторов, так и свободно стоящие теплообменники. Теплообменник пропускает через свой радиатор холодный воздух снизу и выпускает в комнату нагретый воздух сверху.

Типичный чугунный радиатор имеет два основных компонента:

• клапан для стравливания воздуха;
• вентиль для отключения подачи воды в радиатор.

Современный радиатор отопления – одновременно стильный и строгий.

Радиатор отопления в ванной комнате.

Не умирающая классика – компактный двойной радиатор отопления шириной 1200 мм и высотой 400 мм.

Принцип работы свободностоящего теплообменника. На что нужно обратить внимание:

• выход воздуха;
• дефлектор воздушного потока;
• теплый воздух поднимается вверх;
• внизу расположены ребра теплообменника;
• выход воды в нижнюю трубу;
• подача горячей воды из нижней трубы;
• воздух поступает снизу.

Кроме того существуют теплообменники с ребрами. Они могут работать только при условии принудительной циркуляции воды. Такие теплообменники имеют небольшие габариты и достаточно компактны, а также являются довольно эффективными обогревателями.

Теплообменник с ребрами, принцип его работы:

• нагретый воздух выходит наверх;
• внизу расположен нагревательный элемент с многочисленными ребрами;
• секция теплообменника установлена на стене;
• теплообменник закрыт металлическим кожухом;
• обратите внимание, откуда поступает воздух и горячая вода.

Если у вас установлены старые чугунные радиаторы, их желательно заменить на настенные секционные или свободно стоящие радиаторы. Такая замена сделает работу вашей отопительной системы более эффективной, внешний вид более эстетичным и позволит рациональнее использовать пространство в помещении. Перед тем как принять решение об установке новых радиаторов убедитесь в том, что ваш бойлер обеспечит поступление необходимого количества воды в новые теплообменники.

Механический термостат для управления температурой бойлера.

Электронный термостат для бойлера.

Некоторые системы водяного отопления располагают таким чудо-прибором как термостат. Он отвечает за включение горелок бойлера и двигателя насоса для автоматического нагрева помещения до необходимой температуры. В случае перегрева воды горелка бойлера отключается высокотемпературным выключателем перегрева.

Однотрубная система

Существует три вида трубопроводных систем для систем отопления. К первому виду относится однотрубная система. Она довольно неэффективна и на сегодняшний день практически нигде не используется.

Главным недостатком такой трубопроводной системы является поступление горячей воды последовательно от радиатора к радиатору. Вследствие этого каждый последующий радиатор в такой цепочке отапливается хуже, чем предыдущий, так как каждый из них расходует часть тепла, которое несет вода. Фактически последний радиатор почти не обогревает комнату.

Схема однотрубной разводки системы водяного отопления. Элементы:

• радиаторы;
• труба для возврата воды;
• подача горячей воды;
• циркуляционный насос;
• предохранительный клапан;
• бойлер;
• расширительный бак;
• вентиль для управления расходом воды.

Двухтрубная система

Прямая двухтрубная разводка системы водяного отопления снабжает радиаторы горячей водой по одной трубе и принимает холодную по другой.

Схема прямой двухтрубной разводки отопительной системы. Элементы те же, что и однотрубной разводки, за исключением, собственно, числа труб и обратного бака.

Реверсивная двухтрубная система

Реверсивная двухтрубная разводка забирает охладившуюся воду от радиаторов по отдельной трубе, где холодная вода течет параллельно горячей в соседней трубе. Так как сопротивление течению воды в обеих трубах одинаково для всех радиаторов, это дает возможность равномерно нагревать каждый радиатор отдельно.

Схема реверсивной двухтрубной системы отопительной разводки.

Видео сравнения печей с водяным контуром

В этом видео сравниваются печи длительного горения, оснащенные водяным контуром и используемые в современных загородных домах. Какая лучше и есть ли недостатки?

Способы регулировки водяной отопительной системы

Чтобы ваша отопительная система работала наиболее эффективно, ее необходимо отрегулировать. Это можно сделать по нескольким параметрам. Однако перед тем как начать работу, нужно знать, что конкретно делать. Для этого ознакомьтесь с инструкцией, которая должна прилагаться к изделию во время покупки.

Для того, что бы отрегулировать регулятор перегрева, нужно пригласить техника-специалиста. Необходимо отрегулировать циклы пуска и остановки таким образом, что бы они были более короткими и более частыми. Это позволит эффективнее поддерживать температуру в вашем доме даже если на улице частые и резкие изменения погоды.

Если на улице очень холодная погода, нужно повысить давление в отопительной системе. Это обеспечит поступление большего количества тепла к батареям и радиаторам в вашем доме.

На эффективность системы отопления также влияет структура трассы трубопровода. Она значительно падает, если в трассе присутствует большое количество колен поворота с малым углом. Для того, что бы снизить гидравлическое сопротивление в трубопроводе, необходимо установить колена поворота под большими углами вместо старых колен.

Изоляция трубы с горячей водой:

• изоляция выполнена в виде двух полуцилиндров;
• изоляция затягивается бандажом либо проволокой, устойчивой к коррозии.

Чтобы снизить потери тепла на пути к вашим радиаторам, изолируйте трубопровод. Это не только увеличит поступление тепла к вашим комнатам, но и предотвратит отопление помещений, которым оно не требуется. Такую изоляцию для трубопровода можно найти практически в каждом магазине хозяйственных товаров.

rem-ont.com
