Водяное отопление в частном доме от печи на дровах – Печное отопление в частном доме: схема с водяным контуром

Работоспособность печи с водяным контуром из трубы зависит от постоянства циркуляции теплоносителя в трубах. Для этого необходимо предусмотреть обязательный уклон. Кроме того, рекомендуется применить циркуляционный насос, что в комплексе послужит гарантией стабильной циркуляции, и защитит воду от закипания. Использующиеся для этого помпы отличаются компактностью и достаточной мощностью. Чаще всего с их помощью оснащаются системы отопления большой длины. Местом монтажа такого насоса служит обратная труба, по которой вода двигается в котел.

Применение насоса не освобождает от необходимости обустройства требуемого уклона. Дело в том, что в случае перебоев с подачей электроэнергии это чревато закипанием воды. Последствия такого явления весьма печальны – поломка помпы и выход из строя всей системы. Хорошим предохраняющим вариантом является применение расширительной емкости, компенсирующей увеличения объема воды при нагревании. Благодаря ей, несмотря на ошибки в обслуживании системы, отопление продолжит работать в стабильном режиме.

Технология установки водяного отопления в обычную печь на дровах

Проект печи с водяным контуром содержит указания на ее расположение и размеры. При этом важно учесть, каким образом расположены межкомнатные перегородки и мебель. Для габаритных сооружений значительного веса закладывают основательный фундамент из бетона. Основание печи и отделочный материал на полу необходимо отделить предохраняющим отступом, для защиты от пожара.

Для осуществления кладка применяется специальный раствор и кирпичи высокого качества. Учитывая сложность приготовления смеси и требования к качеству, иногда надежнее приобрести ее в готовом виде. Фундамент нуждается в обязательной гидроизоляции. Перед укладкой кирпичи рекомендуется погружать в воду на сутки. Вооружившись размерами кладочных элементов, подбирают соответствующую порядовку.

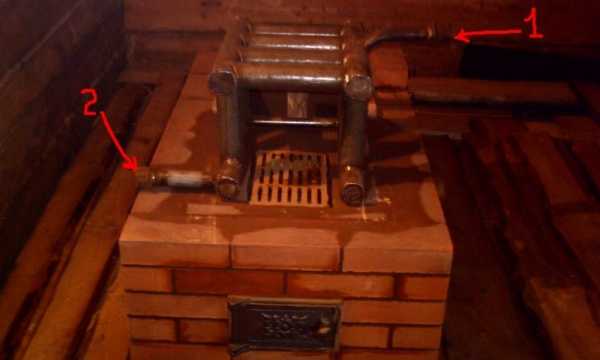

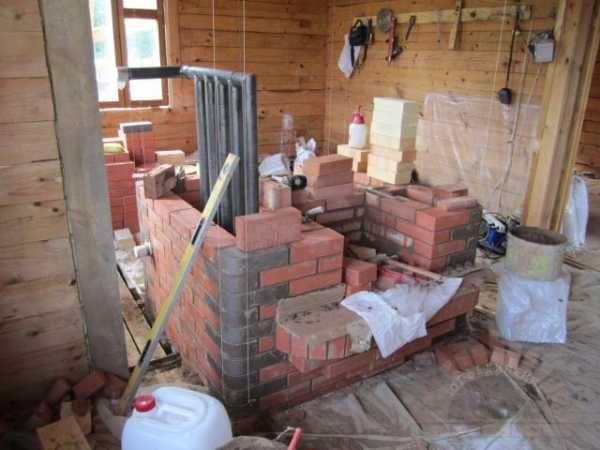

Внутрь сооружаемой конструкции монтируется регистр-змеевик: к нему впоследствии коммутируются подающие и обратные трубы. Одна из них служит для подачи горячего теплоносителя через расширительную емкость в систему. Вторая труба является каналом для возращения остывшей жидкости обратно к регистру. Перемещение воды обеспечивают гравитационные силы. Размеры соединительных швов допускаются в пределах 4-х мм. Нужно следить за тем, чтобы внутри топливника и дымохода не было острых углов. Лучше использовать скругленные соединения, не влияющие на эффективность отвода дыма. Это позволит заметно сократить количество образующейся в топливнике сажи.

Рекомендации к проведению строительных мероприятий

При сооружении печи с варочной поверхностью и водяным контуром необходимо придерживаться следующих нормативов:

• Печку и ближайшие поверхности нужно отделить безопасным расстоянием. Перед топкой в этих целях дополнительно устанавливается металлический лист, защищающий пол и перегородки.
• Чтобы кладка была максимально прочной, проводят армирование каждого 4-го кирпичного ряда металлическими штырями.
• В качестве монтажной смеси применяют глиняный раствор средней пластичности. Скатанный из него небольшой шарик при ударе о пол не должен трескаться и рассыпаться.
• Дымовая труба должна иметь высоту не менее 5 м: наличие оголовника является обязательным условием. Этот элемент призван защищать дымоход от климатических осадков и засорений. Кроме того, он способствует усилению тяги и украшению постройки.

Возведение своими руками печи для дома с котлом обычно не вызывает особенных сложностей. Довольно часто можно встретить металлические конструкции, не уступающие кирпичным с точки зрения внешней эстетичности. Такое изделие способно в значительной мере украсить жилищный интерьер. Для сооружения кирпичных печей подбирается особый строительный материал. Лучший вариант – керамические красные кирпичи обожженного типа. Их отличает равномерный цвет и металлический звук при простукивании.

С пережженными и недожженными элементами рисковать не рекомендуется, т.к. в таком случае нет никакой гарантии качества и безопасности эксплуатации. В топках с очень большим уровнем нагрева рекомендуется применять тугоплавкий огнеупорный материал, с которым обычно не возникает проблем по ходу эксплуатации.

Итог

Для обеспечения обогрева дома обычно рассматривается несколько вариантов. Популярное газовое или электрическое оборудование работает на дорогостоящих энергоносителях. Самой экономичной разновидностью являются отопительно варочные печи с водяным контуром. Их несложно соорудить самостоятельно, что выливается в заметную экономию финансов. Такой тип отопления предполагает комбинацию традиционной кирпичной конструкции и современных технологий. В результате жилище получает необходимое тепло и уют. Кроме кирпичных, нередко изготовляют своими руками металлические печи с водяным контуром. Обеспечив надлежащее обслуживание отопительной системы, можно на долгие годы гарантировать подходящий микроклимат в своем доме.

teplospec.com

Водяное отопление от печи на дровах: как сделать

Читайте в этой публикации:
Водяное отопление от печи на дровах: преимущества и недостатки
Схема и принцип работы водяного отопления от печи на дровах
Как сделать печь водяного отопления на дровах: установка теплообменника

Испокон веков печь в доме являлась центральной фигурой в прямом смысле слова – дом строился вокруг нее. На печи готовили пищу, на ней спали, и она обогревала дом. Современные люди лишены всего этого удовольствия, так как пищу мы готовим на газовой или электрической плите, а дом обогревает котел отопления. Именно отсюда и растут ноги у такой системы, как водяное отопление от печи на дровах – это отличная попытка современного человека собрать нечто среднее между стариной и нынешними днями и наслаждаться преимуществами, собранными во времени. В общем-то, обо всем этом пойдет разговор в данной статье, в которой вместе с сайтом stroisovety.org мы ознакомимся с преимуществами, которыми обладает водяное отопление от печи на дровах, его устройством и технологией самостоятельного изготовления.

Водяное отопление от печи на дровах фото

Водяное отопление от печи на дровах: преимущества и недостатки

Ни для кого не секрет, что печное и современное водяное отопление обладает рядом существенных недостатков. К примеру, печь нагревает воздух, транспортировать который на большие расстояния весьма сложно. В отличие от этого, водяное отопление имеет все шансы замерзнуть в зимний период. Таких недочетов и у того и у другого отопления весьма немало, а комбинирование их в одну систему позволяет устранить ряд таких недостатков как с одной, так и с другой стороны. Естественно, не все так гладко, как может показаться с первого взгляда – та же проблема с замерзанием теплоносителя или же постоянного участия человека в процессе загрузки дров в печь практически нерешаема. Но тем не менее в совокупности использование этих систем отопления как единого целого дает целый ряд положительных аспектов.

1. В первую очередь, человек получает возможность наслаждаться видом огня – так сказать, греться, сидя у очага и получая при этом лучистое тепло, которое выделяется от печи в большом количестве. Это полезно для нашего организма.
2. Далее универсальность и широкие возможности подобных систем отопления. С одинаковым успехом они могут работать не только для обогрева дома и выступать в качестве камина – кроме этого, печь для водяного отопления дома на дровах в состоянии обеспечивать горячей водой. Мало того, она может даже служить в качестве кухонной плиты с духовкой и конфорками.
3. Нельзя не отметить и тот факт, что после установки контура водяного отопления в печь сразу же появляется возможность эффективно прогревать не только те помещения, с которыми печь имеет непосредственный контакт, но и удаленные комнаты, протянув к ним трубопроводы водяного отопления.

   Водяное отопление от печи на дровах схема фото

Такая система оправдывает себя далеко не в каждом случае. К примеру, наличие печи в доме дает возможность устроить водяное отопление, не приобретая при этом газовый или какой-либо другой котел. Также, принимая решение сделать водяное отопление от печи на дровах, следует учитывать и отрицательные моменты, которых тоже весьма немало. В первую очередь, это постоянное участие человека в процессе отопления – дрова необходимо постоянно загружать. Второй момент заключается в огромном количестве тонкостей использования такого отопления – к примеру, если в разогретый теплообменник дровяной печи подать холодную воду, то он попросту лопнет. Весьма негативно может сказаться на изделии в целом и перегрев теплоносителя. Кстати, управлять температурой такого отопительного прибора довольно сложно, а без постоянного контроля контур водяного отопления может закипеть и взорваться. Я не пугаю, просто все это дело нужно предвидеть и держать на постоянном контроле.

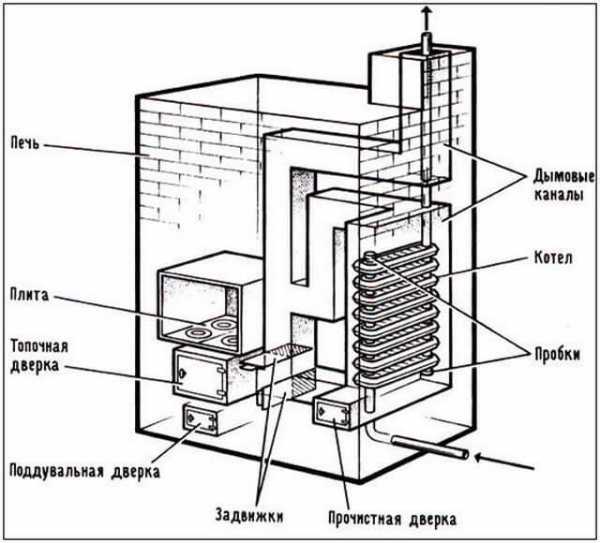

Схема и принцип работы водяного отопления от печи на дровах

По большому счету, принцип работы водяного отопления от печи на дровах точно такой же, как и у систем, использующих для нагрева теплоносителя стандартные газовые котлы – все то же самое, кроме нагревателя. В данной ситуации в качестве нагревателя выступает печь, в которую монтируется специальный теплообменник. К слову, о конструкции такой печи – можно сказать, что теплообменник может быть смонтирован в разных частях дровяной печи.

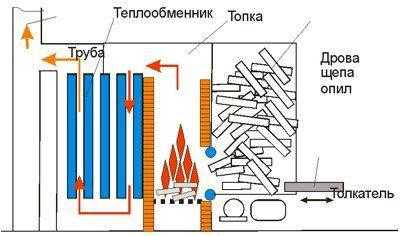

1. Топка. Это самое распространенное место для установки теплообменника. Именно топка позволяет установить его быстро, не нарушая целостность печи и не ухудшая ее работоспособность. Кроме того, именно в топке теплообменник будет иметь прямой контакт с огнем, что способствует более эффективному нагреву теплоносителя.

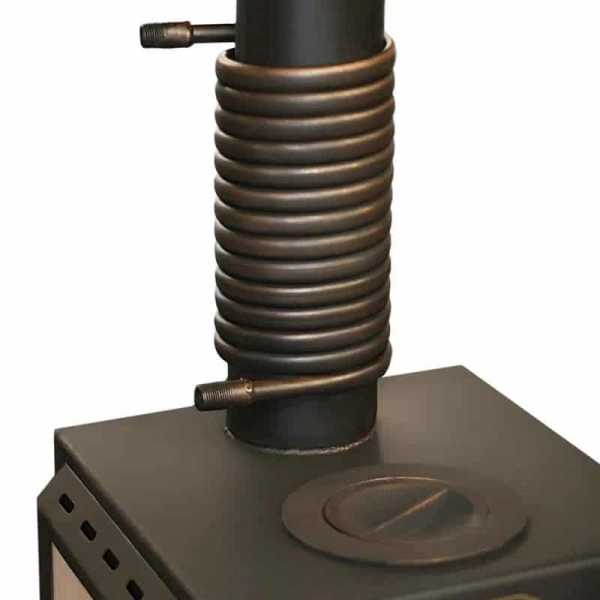

2. Дымоход. С этим элементом печи дела обстоят не совсем хорошо – можно даже сказать, что устанавливать теплообменник в дымарь крайне не рекомендуется. Он уменьшает сечение дымохода, и по этой причине печь начинает работать не совсем корректно – возможно даже появление обратной тяги, что чревато последствиями.
3. Практически то же самое можно сказать и насчет установки теплообменника в дымоходные каналы внутри печи – как ни крути, а все, что связано с дымоудалением, не является правильным решением для установки теплообменника.

   Теплообменник в печь для водяного отопления фото

Некоторые домашние умельцы пытаются устанавливать теплообменник в стены печи вокруг топки – решение вообще неправильное, и последствия такого необдуманного решения обычно не заставляют себя долго ждать. Как правило, это разрушенная кладка и дым в помещениях домах. Дело в том, что у любого материала имеется коэффициент температурного расширения. Металл не является исключением, и при нагревании он расширяется, тем самым нарушая кладку. В общем, единственно правильным местом для установки теплообменника остается топка печи. Но и с ней не все так гладко, как может показаться с первого взгляда – установить в нее теплообменник, так сказать, без серьезных последствий для человека и печи можно только придерживаясь определенных правил, о которых мы и поговорим дальше.

Как сделать печь водяного отопления на дровах: установка теплообменника

Скажем так, тонкостей в процессе установки теплообменника в печь не так уж и много, и самая главная из них заключается в том, что печь должна быть рассчитана на использование теплообменника. В смысле того, что этот момент необходимо учитывать при ее проектировании и строительстве. В противном случае придется идти от обратного и подгонять теплообменник под возможности существующей печи, что не совсем удобно и, самое главное, это то, что такое решение может оказаться не совсем неэффективным. Кроме этого момента, если говорить уже о непосредственном монтаже теплообменника в печь, можно отметить еще и следующие нюансы.

1. Конструкция теплообменника. Она должна быть тщательно продуманной и ни в коем случае не нарушать нормальной работы печи. В каждой отдельно взятой ситуации конструкция этого элемента водяного отопления может быть разной. Если вы не специалист в этом вопросе, то за дело лучше не браться.
2. Изготовленный по индивидуальному проекту теплообменник в обязательном порядке должен быть испытан под давлением. Это гарантия того, что контур водяного отопления будет работать исправно на протяжении длительного времени, то есть печь не придется разбирать для устранения неполадок.
3. Чтобы компенсировать температурное расширение металла, между стенками топки печи и самим теплообменником нужно оставить зазор в полтора-два сантиметра. Этот момент нужно обязательно учесть при проектировании теплообменника.
4. Места выхода труб теплообменника из печи наружу замуровывать не нужно – этот момент связан с температурным расширением металла. Оставленный для компенсации этого расширения зазор вокруг труб заполняется жаростойким уплотнителем.
5. Соединять теплообменник с трубопроводами водяного отопления необходимо с использованием жаростойких прокладок.

   Как сделать печь водяного отопления на дровах фото

В принципе, это все нюансы, которые необходимо соблюдать в процессе самостоятельной установки теплообменника в дровяную печь. И единственное, что остается еще здесь добавить, так это сказать несколько слов по поводу материалов, из которых изготавливаются теплообменники. Их немного – медь, сталь, чугун, нержавейка. Первый – самый эффективный, второй самый дешевый, третий отлично противостоит коррозии, а четвертый является самым дорогим и одновременно самым лучшим.

И напоследок темы, водяное отопление от печи на дровах, скажу несколько слов об одной конструктивной особенности, вернее разновидности теплообменника по конструкции. Они могут быть двух типов – трубчатые и изготовленные из листовой стали. Как ни странно, но трубчатый теплообменник менее эффективен – он получил свое распространение исключительно благодаря простоте в самостоятельном изготовлении.

Автор статьи Александр Куликов

stroisovety.org

Печи для водяного отопления в частном доме

Водяное отопление от печи на дровах. Схема, принцип работы

December 21, 2015

Вопрос обогрева в зимний период времени остро встает перед каждым, кто планирует возвести собственный загородный дом. Электрическое оборудование для большинства потребителей слишком дорого обходится, а подключение к сети газоснабжения далеко не везде представляется доступным. В данном случае альтернативой станут хорошо знакомые печи для дачи на дровах, которые уже на протяжении многих столетий не теряют своей актуальности.

Разновидности

В зависимости от нужд, потребители могут выбрать печное оборудование с водяным контуром различной мощности. Существуют печи, укомплектованные баком для хранения древесных гранул, а также механизмом автоматической подачи пеллет. Он представляет собой шнековый конвейер или пневматическое устройство.

Современные печи для дачи на дровах оборудованы системой регулирования, которая позволяет устанавливать оптимальный режим работы, обеспечивающий конкретную температуру на определенный промежуток времени. При небольшой нагрузке загрузку топлива и очистку от золы необходимо делать не часто.

Если для различных бытовых нужд требуется большой объем воды, рекомендуется приобретать агрегаты, в которых на нужды отопления уходит 10 % тепла, а на нагрев воды – 90 %, которая впоследствии будет направляться в отопительную систему или в накопитель.

Различают печи с водяным контуром, которые оснащены системой принудительной вентиляции, программирующей автоматикой и пультом дистанционного управления.

Такое оборудование можно назвать универсальными обогревающими устройствами, совмещающими одновременно функции титана и котла. Благодаря этому водяное отопление от печи на дровах является идеальным вариантом для загородных домов, дач и коттеджей.

Конструкция

Классическая печь состоит из следующих основных элементов:

• дымоотвод;
• котлы, по которым продукты горения и дым поднимаются вверх;
• топка, в которой происходит сгорание дров;
• золосборник для эффективного очищения топки от золы.

В процессе работы печного агрегата происходит нагрев всех четырех стен конструкции. В качестве источника тепла можно использовать брикеты или дрова. Основным материалом для возведения печи является красный кирпич.

Принцип работы

Агрегаты с водяным контуром укомплектованы встроенным в топку или канал дымохода теплообменником. Существуют модели, способные функционировать в режиме циркуляции пара.

Печь для отопления на дровах может изготавливаться из котловой стали, чугуна, рассчитанных на работу в условиях высокого давления пара. Данные устройства используют как в качестве дополнительного оборудования, так и в качестве основного источника тепла.

Внутри печного агрегата установлен теплообменник. По каналам резервуара нагревания перемещаются разогретые газы, передающие тепло жидкости. Печь с котлом в своей конструкции может иметь одновременно несколько резервуаров, что позволяет существенно увеличить ее КПД. Вода нагревается в одном резервуаре, при усиленном нагревании во втором происходит процесс парообразования.

Чтобы обогреть большое здание с традиционным печным отоплением, потребуется несколько печей, при этом расход угля или топлива будет довольно высоким. Поэтому более экономным и альтернативным вариантом станет печь для водяного отопления дома на дровах, оборудованная вмонтированным в топку специальным водогрейным котлом. Даже при сильных морозах для такой отопительной системы хватит двухразовой растопки печи.

Такие устройства способны подогревать здание даже в перерывах между топками. В процессе остывания трубопроводы еще в течение 5-6 часов отдают свое тепло, тем самым они осуществляют подогрев без расхода топлива. Водяное отопление от печи на дровах имеет КПД 80-85 %.

Теплоотдача

К примеру, возьмем печь с железным котлом высотой 35 см, шириной 48, длиной 75 см и водяным контуром размером 1020 х 1020 мм. В таком случае КПД печного агрегата при условии правильной эксплуатации может достигать порядка 85 %. При двухразовой топке теплоотдача печи составит 6500 ккал/ч (7600 Вт), а теплоотдача котла – 15 000 ккал/ч (17 500 Вт).

Если подсчитать общую теплоотдачу печи на дровах с баком для воды и котлом, получится около 21 500 ккал/ч (25 000 Вт). Использование такого варианта отопления при сильных морозах позволит обогреть помещение размером до 300 м 2 .

Большая теплоотдача печного агрегата достигается благодаря нагреву поверхности водяного котла. Корпус металлического резервуара омывается со всех сторон горячими газами. При этом также хорошо нагревается внутренняя поверхность отопительной камеры, что позволяет поддерживать в нагретом состоянии водяной котел в перерыве между топками (примерно 7–8 часов).

Таким образом, по сравнению с обычными твердотопливными котлами, водяное отопление от печи на дровах обходится значительно дешевле.

Преимущества и недостатки

Несмотря на появление невероятного количества предназначенных для отопления помещений технических новинок, владельцы частных домов отдают предпочтение печному оборудованию. И на то есть множество существенных причин.

Преимущества

• Экономичность. Услуги печника обойдутся значительно дешевле, чем приобретение современных устройств, их обслуживание и монтаж. Печь можно сложить из раствора и кирпича, который остался после строительства дома. Ремонт и эксплуатация таких устройств не требует больших вложений.
• Вариативность конструкции. Современный мастер может сложить печь любой формы и размера. Ее можно украсить изысканным дизайнерским декором, раскрасить в различные цвета. Существуют конструкции, объединяющие в себе камин и печь.
• Высокая степень ремонтопригодности. На протяжении многих лет эксплуатации данное оборудование требует лишь незначительного косметического ремонта. Это намного быстрее, дешевле и проще, чем везти дорогостоящий агрегат в сервис.
• Возможность регулирования в топке интенсивности горения.
• Атмосфера уюта, которая характерна только для русских старинных изб с печами.
• Интенсивность и скорость прогрева воздуха определяется положением заслонок.

Недостатки

• Чтобы водяное отопление от печи на дровах стало выделять достаточное количество тепла, потребуется некоторое время. Кирпичная кладка долго прогревается.
• Наличие сухих дров и открытого огня – это факторы высокой пожарной опасности. При горении топлива придется не отлучаться от дома и следить за печью.
• Зола, сажа, опилки от дров, пыль. В помещении, где расположена печь, придется убираться чаще.
• Неравномерное распределение в жилом пространстве тепла снижает уровень комфорта.
• Большие габаритные размеры конструкции сокращают полезную площадь здания. По своему определению печь не может быть маленькой, так как от ее размера зависит эффективность.

Разработка проекта

Как уже было сказано выше, водяное отопление от кирпичной печи на дровах – это довольно опасная конструкция. Поэтому разработку проектной документации рекомендуется доверить специалисту, который учтет все тонкости.

Особенности проектирования

• Печи для дачи на дровах, водяное отопление в целом желательно проектировать еще до начала строительства, чтобы продумать оптимальную планировку жилого пространства. Оборудование следует располагать ближе к центру, чтобы обеспечить к топке свободный доступ. Не стоит размещать лицевую часть печи в комнате, предпочтительней ее вынести в межкомнатный коридор или прихожую.
• В случае близкого расположения агрегата и межкомнатных перегородок, необходимо обеспечить между ними вентилируемый отступ или воздушный зазор, чтобы предотвратить перегрев деревянных конструкций. Для большей безопасности со стороны печи можно выполнить из огнестойких материалов облицовку или выложить перегородки кирпичом. Это уменьшит пожарную опасность системы отопления.

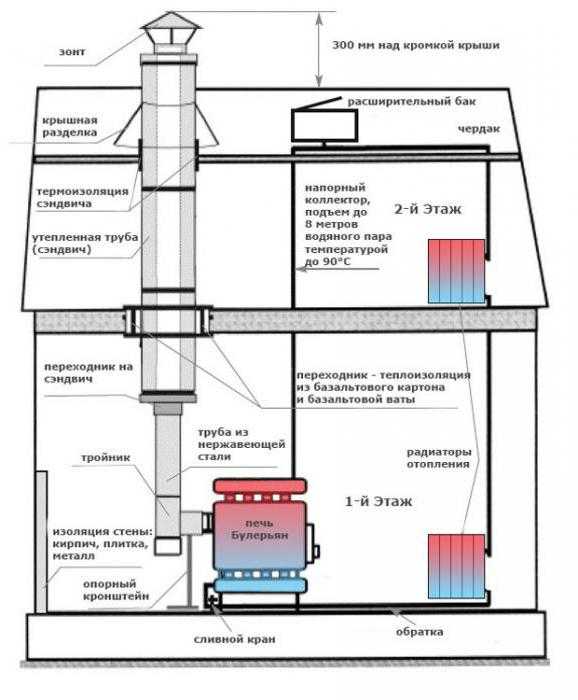

Водяное отопление от печи на дровах: схема

В первую очередь следует определиться с функциональными возможностями будущего печного агрегата. Будет ли он использоваться только для нагрева воды или еще для других целей. Как правило, кирпичная печь для водяного отопления выполняется совместно с варочной поверхностью, что является актуальным для загородных домов.

Дополнительно следует выполнить сложную систему дымоходов. В процессе прохождения по ним горячих угарных газов стенки будут нагреваться, а тепло поступать в помещение. Они могут занять порядка 70 % от объема печи, что не всегда представляется возможным для небольших домов.

Главным компонентом водяного отопления от печи является теплообменник. Данный элемент осуществляет передачу тепловой энергии от сгорания топлива (угля, дров) теплоносителю. Теплообменник располагается в задней части топочной камеры.

Выбрав наиболее подходящую схему, можно приступить к строительству. Оптимальным вариантом станет приобретение готовой стальной модели, которую впоследствии можно обложить защитным огнеупорным кирпичом в 1 слой. Однако если требуется большой мощный агрегат, рекомендуется его сделать самостоятельно.

Печь своими руками

Строительство печи начинается с устройства фундамента. Важно, чтобы он не был привязан к фундаменту дома. Для этого в грунте заливается бетонная стяжка, ее высота не должна превышать уровень пола более чем на 5–7 см. Только после этого можно приступать к возведению конструкции.

• Первые ряды зольника укладываются в соответствии с выбранной схемой.
• Далее монтируется дверца поддувала и конструкция обкладывается кирпичом. Дверцу следует изготавливать из чугуна, размером 19,5 х 24 см.
• Аналогичным способом выполняется камера сгорания.
• Предпочтительней устанавливать готовый дымоход круглого сечения.

Для зольника и топочной камеры желательно использовать огнеупорный шамотный кирпич. Для облицовки можно выбрать обычный силикатный кирпич, так как для него характерна хорошая теплоемкость.

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

10 загадочных фотографий, которые шокируют Задолго до появления Интернета и мастеров “Фотошопа” подавляющее большинство сделанных фото были подлинными. Иногда на снимки попадали поистине неверо.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Каково быть девственницей в 30 лет? Каково, интересно, женщинам, которые не занимались сексом практически до достижения среднего возраста.

Печь с водяным отоплением для отопления дома

Прошедшая испытание веками кирпичная печь с варочной плитой, в сельской местности и загородном доме продолжает оставаться центром, вокруг которого крутится семейная жизнь. Одной из причин такой привязанности является способ передачи тепла. У печи всегда тепло, воздух быстро прогревается, а в дальних углах дома долго остаётся прохладно, вот и жмутся все поближе к печке .

Как обогреть большой дом без лишних затрат

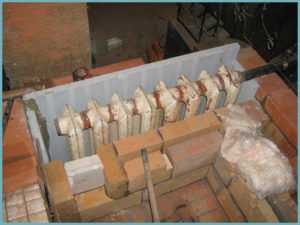

Если в действующую кирпичную печь в топочную камеру установить теплообменник и создать наружный контур отопления, то можно создать печное отопление с водяным контуром. При этом вмонтированный в топку регистр будет служить твердотопливным котлом. Получается, что в одном месте сосредоточились две системы отопления:

• печное;
• водяной контур с регистром.

Вмонтированный в топку водяной нагреватель может быть назван регистром, змеевиком или теплообменником, от этого суть не изменится. Он служит для нагревания теплоносителя, который подаётся во внешний контур на отопление.

При таком устройстве происходит разогрев кирпичной кладки нагретым воздухом, проходящим по дымоходам. Одновременно на верхней плите топочной камеры готовится пища и корм для скота. Внутри топки в это время нагревается вода и направляется в систему циркуляции. Создаётся контур так же как и при установке обычного водогрейного твердотопливного котла. Схема выбирается однотрубная. Особенность циркуляции в том, что вход в регистр существенно выше, чем обычно. Поэтому перепад высот в циркуляционной схеме должен учитываться.

Созданная комбинированная схема обогрева частного дома позволит от одной печной конструкции отопить до 300 метров жилой площади, особенно если в схеме использовать насос на циркуляции. Однако тогда отопление будет зависеть от работы электрических сетей. На случай отсутствия электроэнергии можно выполнить обвод насоса.

Такая печь для дома с водяным отоплением должна работать совместно с регистром, поэтому даже летом система должна быть заполнена водой или отказаться от печного обогрева. Трубы в топке придут в негодность, если через них не будет циркулировать вода. Не забыть, что в схеме обязательно должен быть расширительный бачок.

Монтаж водяного контура

Как создать встроенный отопительный водяной контур печи для отопления частного дома? Для этого потребуется определиться с конструкцией регистров. Выбор невелик. Устанавливается в топочной камере или трубная гребёнка, или плоская конструкция, выполненная буквой П. для нагрева в ней воды при горении дров.

Исходя из того, что теплообменники станут работать в топке с постоянным соприкосновением металла к открытому пламени, потребуется выполнять толстостенную конструкцию с качественной сваркой швов. Кроме того, водяные камеры должны иметь достаточную ёмкость, чтобы не создать кипения воды и это учитывается в размерах регистра.

Предусмотреть место на температурное расширение металла, на возможность нагрева кирпичей за экраном, всё это является продуманной конструкторской разработкой. Создать регистр при кладке печной конструкции намного проще, чем монтировать его в уже готовую печь. Но выполняется печь для водяного отопления и тем, и другим способом.

Созданный дополнительный контур нагревает дом только во время топки, а в дальнейшем если в схеме отопления установлен циркуляционный насос, то подача тепла продолжается до остывания воды в системе. В то же время печь отдаёт тепло от нагретых кирпичей. значительно повышая КПД топлива.

Использовать печь для водяного отопления дома можно как на дровяных, так и на каменноугольных печах. Только при топке с повышенной температурой обязательна футеровка топочной камеры и первого колена дымохода огнеупорным кирпичом. Особые требования предъявляются и к толщине материала регистра.

Печь прослужит долго. если соблюдаются требования:

• стенки топочной камеры с водяным обогревом должны быть толще, чем обычные конструкции;
• особое внимание должно быть уделено качеству сварки с проведением опрессовки до окончания монтажа;
• печь не должна иметь зазоров, так как повышенное сопротивление в топочной камере может стать источником поступающего угарного газа.

Достоинства кирпичной печи с водяным обогревом

Эффективные обогревательные кирпичные печи со встроенной системой циркуляции являются оптимальным вариантом для комфортного проживания в загородном и сельском доме. Можно сказать, что селяне получили эффективный и привычный нагревательный прибор.

1. Простая печь способна отдать 6500 Ккал тепла в час, что хватает на обогрев до 50 м площади. Встроенное водяное отопление позволит обогреть в 2,5 раза большую площадь с использованием того же количества топлива. Экономичность системы налицо.
2. Одновременная работа котла и печи даст тепловую нагрузку в 21000 Ккал и обогреет большую площадь.
3. Имеется возможность использовать на отопление дома недорогое топливо, дрова и уголь.
4. Возможность не постоянного горения, а периодическое протапливание печи, что делает систему более экономичной, чем отопительный постоянно работающий котёл.
5. Высокий коэффициент полезного действия при использовании топлива в комбинированной системе.
6. Возможность устройства современного отопления с небольшими финансовыми затратами.

Недостатки комбинированной системы отопления

Недостатков в такой системе немного, но они есть. Первым из них является нерегулируемая подача теплоносителя по циркуляционным трубам. Это значит, что в доме не будет стабильной комфортной температуры. На это можно возразить, в деревенских домах зимой никогда не было стабильной температуры зимой. Но с установкой контура можно получить обогрев сразу после растопки печи. Теплоноситель сразу начинает циркулировать по трубам, а кирпичи ещё не нагрелись. С другой стороны, печь можно разогревать понемногу, но чаще.

Другим вопросом станет невозможность готовить пищу на печи в летнее время. В первых, воду из системы можно сливать. С другой стороны, в сельской местности летом не топят и предпочитают спать в прохладе. У всех имеются альтернативные приборы для приготовления пищи.

За печью нужно следить. чистить зольник, контролировать дымоходы. А разве без встроенного регистра хозяева не удаляли золу регулярно и не чистили дымоходы?

Комбинированная печь, сложенная профессиональным печником, станет уместной в любом загородном доме. От хозяев зависит, как из обычного прибора отопления сделать необычную конструкцию, которой может быть отведено место в гостиной. Современные мастера делают каминные печи двойного назначения или создают печи особых очертаний с высокой функциональностью.

Шувалов Пётр Васильевич

Система водяного отопления от дровяной печи

Внимание! Это средство спасло мой брак, благодаря нему я почувствовал себя снова молодым. Нужно было всего лишь. Читать далее.

С каждым годом строительство индивидуального жилья увеличивается, популярность загородных частных домов все больше возрастает. В современном строительстве используется большое количество отопительных систем, но обычное печное отопление с водяным контуром также широко применяется, даже в пределах города, где купить дрова не всегда просто.

Свои дома человечество обогревает посредством дров с далеких времен, печи в жилищах со временем модифицировались, к ним придумали котлы с водяным контуром.

Преимущества водяного контура

Обычная печь на дровах распространяет тепло неравномерно — жарко возле топки, а чем дальше от печи, тем холоднее. Дома некомфортно, потому что везде разная температура: пошел посмотреть телевизор – прохладно, пришел на кухню греться. С водяным отоплением дома таких неудобств нет, напротив, все тепло равномерно распространяется по всем комнатам.

К тому же печь может не только отапливать, такое отопление на дровах обычно устанавливается над варочной печной плитой, то есть можно готовить, что повышает КПД. Печь с водяным контуром это, по сути, твердотопливный котел, но здесь, кроме встроенной системы, дополнительно несут в дом тепло сама печь, дымоходы, которые даже после завершения топки долгое время остаются нагретыми.

Печи с водяным контуром широко применяются в сельской местности, где отсутствует газовое снабжение. При выборе водяного отопления не нужно покупать дорогостоящий газовый котел промышленного производства. Дровяной котел — экономный способ отапливать дом.

Кирпичная печь с водяным отоплением — минусы

Водяное отопление от кирпичной печи на дровах

Одним из минусов водяного контура считается то, что котел уменьшает полезный объем топки. Для компенсации этого момента при кладке печи нужно предусматривать необходимую ширину котла. В случае устройства теплообменника в готовую печь придется чаще подкладывать дрова при ее топке.

Мастера рекомендуют перекладывать печь при устройстве водяного контура, так как тепловая энергия будет уходить на нагрев топливника, оставляя стены печи плохо прогретыми. Хорошо прогреваться будет лишь верхняя часть, где находятся дымоходы.

Дома, где есть водяное отопление, должны регулярно протапливаться зимой, в противном случае вся система может перемерзнуть и выйти из строя.

Здесь есть два выхода: использовать антифриз или сливать воду из системы на время отсутствия в доме.

Принцип установки и работы системы

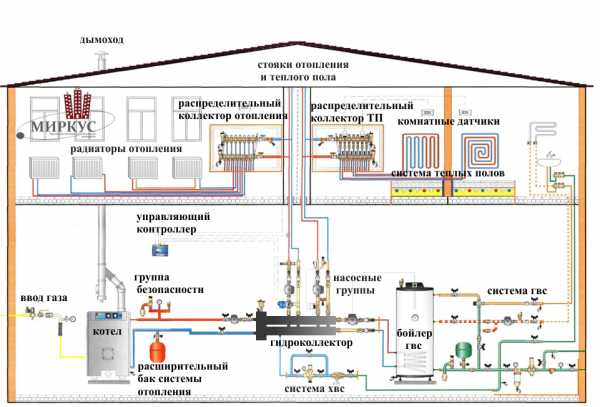

Схема водяного отопления двухэтажного дома на дровах

Уважаемые посетители. Сохраните себе ссылку на этот сайт в соц. сетях. Настанет момент когда в доме будет холодно и мы Вам поможем:) Поделитесь!

Комбинированная система отопления частного дома

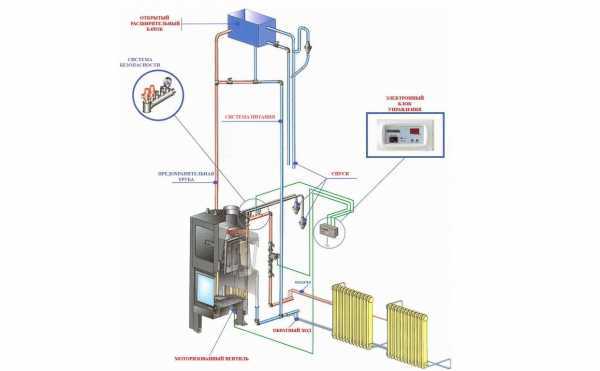

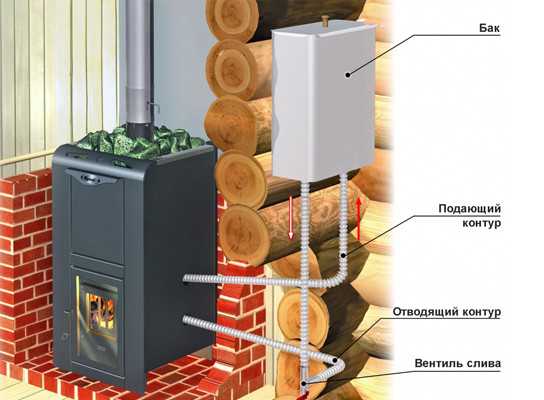

В топку устанавливают котел, подсоединяют к нему две трубы — по одной идет подача горячей воды, которая направляется через расширительный бачок в систему, другая возвращает к регистру воду обратно. Таким образом, происходит циркуляция воды в системе за счет силы гравитационного закона.

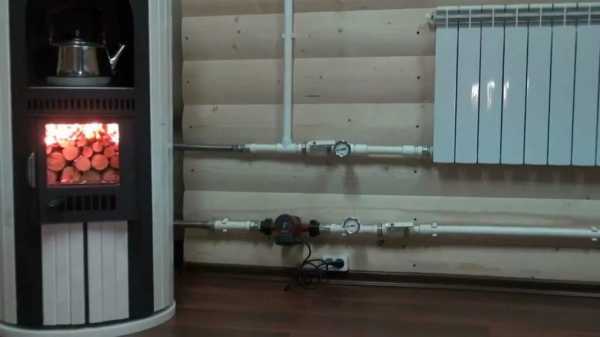

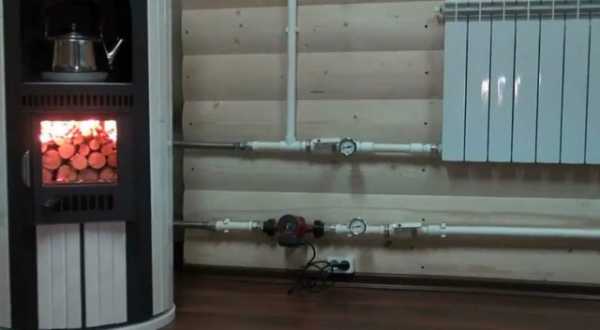

Часто для хорошей циркуляции устанавливают небольшие, но мощные насосы. Такой насос обычно устанавливают на возвращающую воду трубу (обратка), этот способ особенно эффективен, когда протапливается крупное помещение, что позволяет поддерживать температуру на всех участках системы практически одинаковой.

Как соорудить дома водяную печь?

• Есть три способа провести печное отопление с водяным контуром своими руками:
• купить стальную печь у производителя, услуги которого включают установку системы;
• нанять мастера — специалист подберет материал, сделает устройство, выложит печь и установит котел;
• сделать самостоятельно.

Как сделать такую печь самостоятельно

Принцип устройства котла для водяного отопления

Можно сделать такую систему самому? Вполне, достаточно лишь опыта в сварочных работах и в кладке кирпича при сооружении печи. Сначала нужно приготовить котел (регистр, змеевик, теплообменник).

Такое устройство можно купить или изготовить самостоятельно, используя листовое железо и трубы. Так как полный процесс работы по изготовлению и устройству водяного контура невозможно уложить в короткий обзор, ниже представлены основные рекомендации.

Варианты изготовления и рекомендации

Водяное отопление от печи на дровах — схема

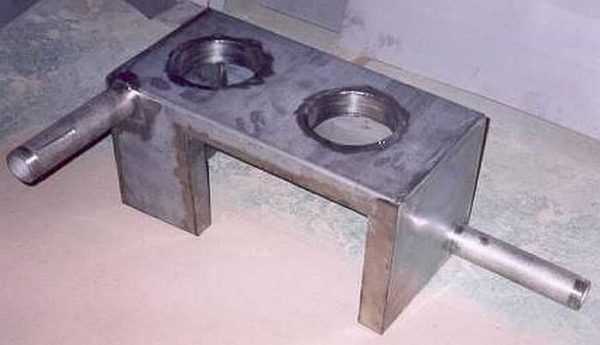

Для котла используют лист металла толщиной не менее 5 мм, и делают его конструкцию такой, чтобы был максимальный нагрев воды, для дальнейшей циркуляции. Сваренный из листовой стали котел прост в изготовлении и эксплуатации – его легко очистить.

Но такой теплообменник обладает меньшей площадью нагрева, в отличие от трубного регистра. Трубный регистр трудно сделать дома самостоятельно – нужен точный расчет и подходящие условия для работы, обычно такие котлы изготавливают по заказу специалисты, которые сами устанавливают систему на месте.

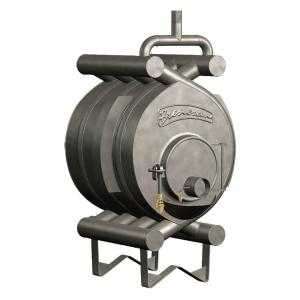

Самый простой способ твердотопливного теплообменника — это обычная буржуйка с встроенной водяной системой. Здесь можно взять толстую трубу за основу, тогда сварочных работ будет значительно меньше.

Внимание! Все сварочные швы нужно делать сдвоенными, так как в топке температура не ниже 1000 градусов. Если проваривать обычные швы, то есть вероятность, что это место быстро прогорит.

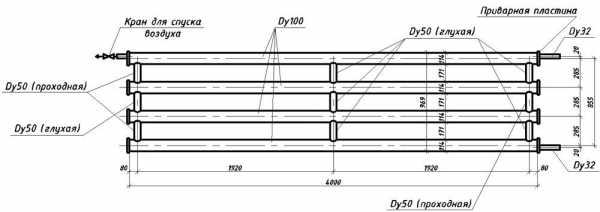

Чертежи регистра выполните в соответствии с размерами печи дома. Планировка комнат дома и расположение мебели тоже нужно учитывать. Здесь надо обратить внимание, что выбирать схему лучше с листовыми котлами – на них нет трубных изгибов, соединенных в один неразрывный контур. Такую конструкцию сооружать не так хлопотно. Она удобна еще и тем, что после установки можно без проблем использовать варочную плиту, чего нельзя сказать о некоторых трубных котлах.

Регистр из гладких труб — чертеж

Когда теплоноситель двигается самотеком, то нужно расширительный бак поднимать выше, а трубы использовать больших диаметров. Если трубы будут недостаточного размера, то без насоса не обойтись, так как не будет хорошей циркуляции.

У котлов оборудованных насосами есть свои плюсы и минусы: можно сэкономить, поставив трубы меньшего диаметра и не поднимать систему так высоко, но есть один существенный минус — когда отключат электричество или сгорит циркуляционный насос, то нагретый котел может просто взорваться.

Сборку конструкции лучше производить дома, на месте, так как устройство, как и отдельные детали, имеет очень большой вес и габариты.

Установка системы

Теплообменник из чугунной батареи

• Перед установкой заливают прочный фундамент, сверху на который лучше уложить слой кирпича.
• Укладывать колосник можно на разных этапах: до котла, если сдвоенная конструкция, нижняя часть которой может быть наравне или выше верхней части колосниковой решетки, когда печь низкая, а система ставится чуть выше, тогда колосник, дверцы, уголок на плиту обычно ставят после монтажа котла.
• Устанавливается корпус — обычно он состоит из двух емкостей, соединенных между собой трубами.
• К котлу приваривается вся теплообменная система: выводящая труба идет к расширителю, идет по кругу, через радиаторы и с другой стороны снизу приваривается обратная труба к котлу.

Печное отопление с водяным контуром позволяет, во-первых, намного рациональнее расходовать дрова, во-вторых, равномерно распределять теплый воздух по всему отапливаемому помещению.

Задумав самостоятельно сделать отопительную систему дома с водяным контуром на дровах, продумайте все этапы работы, и если есть сомнения в успешном итоге, то лучше обратитесь к специалистам.

Видео: Система отопления ленинградка

Секреты лечения болей в суставах от нашего постоянного читателя.

Меня зовут Генадий Алексеевич. Я печник со стажем более 20 лет. Занимаюсь как ремонтом так и постройкой русских печей и каминов. Работу всегда выполняю очень качественно и тщательно, что негативно сказывается на состояние суставов. С возрастом боли начались все сильнее, вплоть до состояния, когда я уже не мог работать. Перепробывав множество как медикаментозных так и народных способов лечения, я понял насколько серьезно мое заболевание, так как никакого положительного эффекта не было. Пока я не наткнулся на одно средство, о котором и хочу Вам рассказать.

Это уникальная смесь из самых редких и мощных натуральных целебных веществ. Это средство доказало свою эффективность не только пациентам, но и науке, которая признала его действенным препаратом. Боли в суставах и спине уходят за 10-15 дней, как показали исследования. Главное четко следовать указаниям в методике. Заказать средство в оригинальной упаковке. с гарантией качества можно на официальном сайте.

Дубинский: “Лечить боль в суставах надо прежде всего исключив это.

Сколько раз повторять: пигментные пятна мгновенно уходят от обычной.

Хотите довести свою девушку до ЭКСТАЗА. Используйте безотказную новинку.

Артрит — прямой путь к инвалидности! Как спасти себя.

Источники: http://fb.ru/article/220649/vodyanoe-otoplenie-ot-pechi-na-drovah-shema-printsip-rabotyi, http://pechi.guru/pechi/pech-s-vodyanym-otopleniem-dlya-otopleniya-doma.html, http://kaminyn.ru/na-drovah/vodyanoe-otoplenie-ot-pechi.html

teplosten24.ru

Печное отопление с водяным контуром: устройство

Во многих частных домах приоритетным остается отопление дровами и печи. У кого-то печь металлическая, у кого-то кирпичная, но объединяет их одно — не самый удобны это вид обогрева. Слишком много внимания и мало комфорта. Выход — печное отопление с водяным контуром.

Печное отопление с водяным контуром — возможность объединить традиции и комфорт

Для начала давайте разберемся в терминологии. Когда говорят «печь», чаще всего имеют в виду отопительный прибор, сложенный из кирпича, который топится дровами. Но часто так называют и металлическую печь на дровах или на угле. Принципы работы у кирпичных и металлических агрегатов одинаковый, меняется способ передачи тепла. У металлических больше конвективная составляющая (большая часть тепла переносится воздухом), у кирпичных преобладает тепловое излучение — от стенок печи и нагретых стен дома. В нашей статье речь в основном о кирпичных печах, но большую часть информации можно применить и к металлическим дровяным (угольным) агрегатам. Печное отопление с водяным контуром может быть сделано на основе печей любого вида.

Обычное печное отопление: достоинства и недостатки

Содержание статьи

В нашей стране традиционно дома отапливались кирпичными печами, но постепенно этот вид обогрева вытеснили водяные системы. Все это потому, что наряду с достоинствами имеет простое печное отопление массу недостатков. Сначала о достоинствах:

• Печь большую часть тепла передает тепловым излучением, а оно, как выяснили ученые, лучше воспринимается нашим организмом.
• Русская или какая иная отопительная печь имеет колоритный внешний вид, часто есть возможность наблюдать за открытым пламенем.
• Можно сделать кирпичную печь с дымоборотами для более полного использования вырабатываемого тепла.
• Отопление этого типа энергонезависимое — не зависит от наличия электричества.
• Есть модели печей для отопления второго этажа (за счет отопительного щитка с дымовыми каналами).

  Печное отопление

Сегодня печное отопление воспринимается больше как экзотика, так как встречается очень нечасто. Нельзя поспорить, что находится возле теплой печки очень приятно. Создается какая-то особая атмосфера. Но имеется и множество серьезных недостатков:

• Неравномерность прогрева — возле печи жарко, в углах — холодно.
• Большая площадь, занимаемая печью.
• Отапливаются только те комнаты, в которые выходят стенки печи.
• Невозможность регулировать температуру отопления в отдельных помещениях.
• Низкий КПД. Для обычных печей 60% — это уже очень хороший показатель, в то время как современные отопительные котлы выдавать могут 90% и выше (газовые).
• Необходимость частого обслуживания. Растопить, регулировать заслонки, вычищать угли — все это регулярно и постоянно. Не всем это доставляет удовольствие.

  Принцип организации дымооборотов — горизонтальных и вертикальных

Как видите, недостатки значительные, но некоторую их часть можно нивелировать, если встроить в печь теплообменник, который подключить к системе водяного отопления. Такую систему еще называют печное водяное отопление или печное отопление с водяным контуром.

Водяное печное отопление

При организации водяного отопления от печи, в топку встраивается теплообменник (водяной контур), который трубами подключается радиаторам. В системе циркулирует теплоноситель, который разносит тепло от печи по радиаторам. Такое решение повышает комфортность проживания в зимнее время. Все дело в том, что радиаторы можно установить в любой комнате, то есть печь может стоять в одном помещении, а все остальные комнаты будут греться от батарей, по которым бежит нагретая вода.

Печное отопление с водяным контуром: пример системы с таплоаккумулятором (бойлером)

Остальные недостатки печного отопления при этом сохраняются, но добавляются плюсы водяного обогрева — можно регулировать температуру в каждом помещении (в определенных рамках), большая инерционность сглаживает неравномерность температурного режима. Кстати, такая же схема работает с металлическими печами на дровах или угле.

Типы систем

Есть два типа систем водяного отопления: с принудительной и естественной циркуляцией (ЕЦ). Отопление с естественной циркуляцией энергонезависимое (электричество для работы не требуется), теплоноситель циркулирует за счет естественных физических процессов. Недостаток такого способа обогрева — необходимость использования труб большого диаметра, то есть объем системы будет большим и будет иметь большую инерцию. При растопке печи это не очень хорошо — будет долго греться. Зато после прогорания дольше в доме сохраняется тепло.

Еще один минус — для создания условий для движения теплоносителя, трубу подачи поднимают вверх — под потолок или на уровень радиаторов (в крайнем случае). При отоплении двухэтажного дома, от котла труба идет наверх, разводится по радиаторам, а потом спускается вниз и обходит батареи на нижнем этаже.

Простейшая схема систем с естественной циркуляцией

Еще один немаловажный недостаток — относительно невысокая эффективность обогрева систем с ЕЦ — теплоноситель медленно движется, разносит мало тепла.

Печное отопление с водяным контуром и принудительной циркуляцией отличается наличием циркуляционного насоса (на фото ниже), который работает постоянно. Его задача — гонять воду с определенной скоростью. Изменяя эту скорость можно изменять интенсивность обогрева помещений. Это приводит к тому что, при прочих равных условиях, такой обогрев более эффективен. Но для работы системы необходимо электропитание — насос должен работать постоянно. При его остановке система закипает и выходит из строя. Если отключения электроэнергии происходят у вас редко, достаточно иметь блок бесперебойного питания с комплектом аккумуляторных батарей. Если же отключают свет часто и надолго, придется ставить еще и генератор, а общая стоимость такого решения немалая.

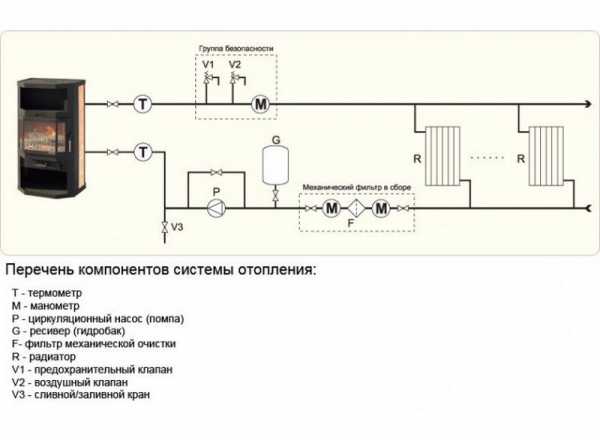

Схема печного отопления с водяным контуром и циркуляционным насосом

Есть еще третий вид системы: смешанный или комбинированный. Все проектируется под естественную циркуляцию, но ставится циркуляционный насос. Пока есть электричество, работает отопление как принудительное (с насосом), когда свет отключили, теплоноситель движется самостоятельно.

Аккумулятор тепла

Так как печь топится не постоянно, а имеет циклический алгоритм работы, то в доме то жарко то холодно. И наличие радиаторов от этого спасает слабо. Хоть перепады не такие критические, все равно они есть. Особенно не хватает тепла ночью, а вставать и топить очень не хочется. Чтобы решить эту проблему, печь ставят мощную, а в систему встраивают аккумулятор тепла. Это большая емкость, заполненная теплоносителем, которая стоит между печью и системой отопления.

Печное отопление с водяным контуром и аккумулятором тепла

То есть, имеется два отдельных независимых контура. Первый переносит тепло от печи и обычно его делают с естественной циркуляцией. Второй гонит теплоноситель в радиаторы, причем обычно присутствует циркуляционный насос.

Такой способ организации водяного печного отопления хорош тем, что пока печь топится, активно греется вода в емкости. При правильном расчете она нагревается до 60-80°C, чего хватает на поддержание нормальной температуры радиаторов примерно на 10-12 часов. При этом нет ни особой жары, ни сильного холода. Атмосфера вполне комфортная.

Установка в системе теплоаккумулятора (иногда называют еще буфером или буферной емкостью) еще и снижает риск закипания системы. Второй контур точно никогда кипеть не будет, а вот чтобы первый не закипел, необходимо правильно рассчитать его — чтобы даже в режиме естественной циркуляции теплоноситель двигался с достаточной скоростью и не успевал перегреваться.

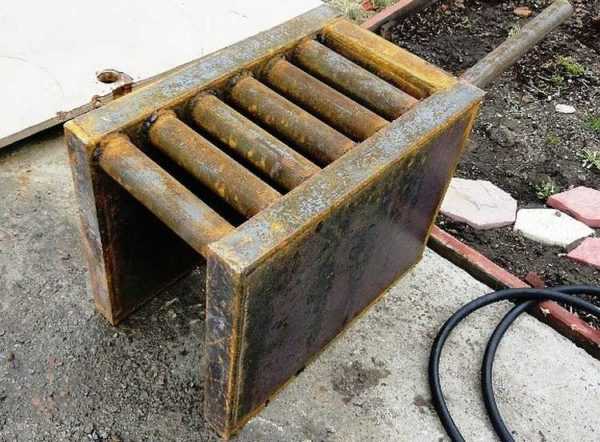

Регистр для печи

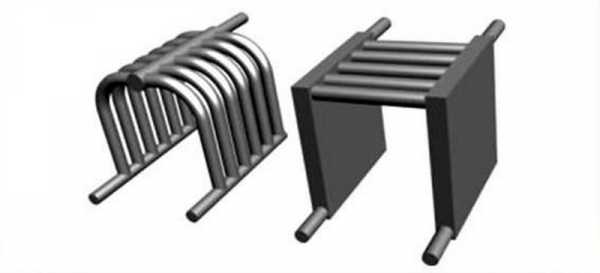

Для нагрева теплоносителя в печь встраивается водяной контур (еще называют регистр, теплообменник, змеевик, водяная рубашка). Форма его может быть любой, но чаще всего делают прямоугольные плоские емкости или набор труб, соединенных в единую систему (типа радиаторов).

Один из примеров водяного контура для печи

Чтобы подключить теплообменник к системе, в него вваривают два патрубка: один сверху- для забора горячей воды, второй снизу — для закачки остывшей воды из обратного трубопровода.

Часто возникают вопросы с определением размеров водяного контура для печи. Его можно приблизительно рассчитать, исходя из теплопотерь здания. Считают что для переноса 10 кВт тепла необходима площадь теплообменника 1 кв. м. Но при этом надо учесть время работы печи — ведь топится она не постоянно. Пока не очень холодно — раз в день примерно 1,5 часа, когда холодно — два раза. За это время нужно чтобы печь успела нагреть всю воду в аккумуляторе тепла. Потому расчет площади теплообменника ведется по суточному количеству тепла, необходимого для возмещения теплопотерь.

Например, пусть потери тепла для дома составляют 12 кВт/час. В сутки это будет 288 кВт. Топится печь, пускай 3 часа, все необходимое тепло должно накопиться за это время. Тогда необходимая мощность водяного контура для печи —  288 / 3 = 96 кВт. Чтобы перевести ее в площадь, делим на 10, получаем что для данных условий площадь регистра должна быть 9,6 м2. Какую форму вы при этом выберете — ваше дело. Важно чтобы внешняя поверхность регистра была не меньше.

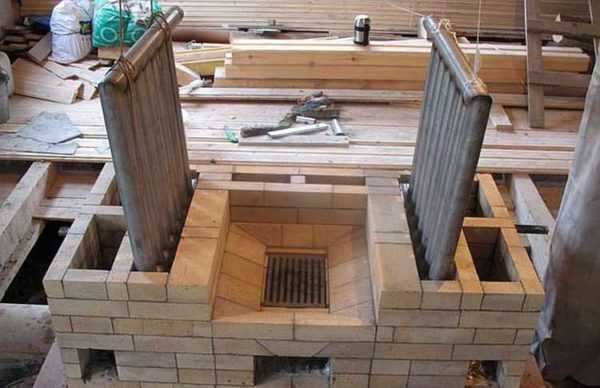

Строительство печи вокруг теплообменника

Ну и еще пара моментов. Первый — мощность печи должна быть больше, чем найденная мощность теплообменника. Иначе требуемое количество тепла просто не выделится. Второй нюанс: емкость аккумулятора тепла тоже должна соответствовать — она должна быть больше примерно на 10-15%. В этом случае исключается закипание теплоносителя.

Только не забудьте, что теплоемкость воды и антифриза сильно отличается. Аккумулятор с антифризом в качестве теплоносителя должен быть значительно больше, чем емкость для воды (в той же системе).

Что еще стоит помнить, что теплоаккумулятор желательно хорошо утеплить — чтобы дольше сохранялось тепло. В этом случае печное отопление с водяным контуром будет еще более экономичным.

Можно ли установить регистр для отопления в существующую печь

Правильнее, конечно, строить печь вокруг изготовленного регистра. Но, если печь уже стоит, в нее все-таки можно встроить водяной контур. Правда, придется хорошо постараться — они имеют немалые размеры а еще должны каким-то образом держаться. Так что задача не из простых. Кроме того не стоит забывать, что придется еще делать два вывода — для подключения подающего и обратного трубопровода.

Оптимальный вариант — сделать водяную рубашку под форме печи (этот — для металлической с конфорками)

Место  для расположения регистра найти тоже не очень просто. Очень нежелателен его прямой контакт с огнем, но должен находится в среде горячих газов. В этом случае можно надеяться на то, что прослужит теплообменник долго.

stroychik.ru

Водяное отопление от печи на дровах

Печь для водяного отопления дома на дровах

Печное отопление сегодня имеет большую популярность среди владельцев частных домов, которые не желают отапливать свои жилища современными устройствами отопления. Действительно, сегодня печное отопление является самым надежным источником тепла, который способен отопить большую часть дома. И не стоит этому удивляться! Ведь такое изобретение уже давно зарекомендовало себя только с лучшей стороны. Печь для водяного отопления дома на дровах работает за счет сжигания дров. Поэтому сегодня мы с порталом Beton-Area.com узнаем что представляют из себя эти установки и как они работают.

Какие преимущества имеют дровяные печи

Кладкой подобных печей в основном занимались раньше специалисты-речники. Их труд ценили не только простые люди, но и богатые вельможи. Однако времена меняются и печником может стать любой человек, который предварительно изучит специальную информацию. Найти подобные сведения можно в специальных изданиях либо в интернете.

Дровяные печи имеют не только достоинства. Оказывается, подобные установки обладают также недостатками. Если говорить о преимуществах дровяных печей, то можно выделить следующие плюсы:

• Дровяные печи оснащены специальными тягами, через которые удаляются все продукты горения. Кроме этого, тяга балансирует влажность в помещении и создает в нем комфортную температуру.
• Печное отопление, которое установлено в доме позволяет экономить деньги. Действительно, уголь и дрова стоят гораздо дешевле.
• Печи на дровах окажутся идеальным решением для тех людей, которые проживают вдали от газовых магистралей.
• Печи на дровах — это простой по конструкции отопительный прибор, для которого не нужно дополнительно размещать трубы, радиаторы и прочие отопительные предметы.

Помимо, плюсов печное отопление имеет еще несколько недостатков. Итак, к минусам можно отнести то, что для таких установок нужно постоянно покупать топливо. Кроме того, деньги придется тратить на транспортировку топлива и его разгрузку. Также придется следить за сохранностью топки.

Водяное отопление от печи на дровах

Печь — это замечательное устройство, которое способно отапливать помещение любой площади. Но к сожалению, обычная печь не позволяет добиться равномерного отопления жилища. И для того чтобы отопить большой дом придется установить несколько подобных конструкций.

Однако исправить подобную ситуацию и добиться равномерного отопления дома можно. И в этом поможет водяное отопление от печи на дровах . Действительно, такой вариант отопления с водяным контуром поможет не только приготовить пищу, но и равномерно отопить любое жилище.

Дровяные печи с водяным контуром

Радиаторная система отопления для дома рассчитана на гравитационный закон. В такой системе перепад входного и выходного трубопровода имеет внушительную величину. При этом выходящий трубопровод располагают выше входящего трубопровода. Отсюда можно понять, что отопление зависит от разницы температуры в теплоносителе и этих трубах.

Стоит сказать, что дровяная печь, которая имеет водяной контур может принести своему хозяину множество проблем. Оказывается, такая установка поможет обогреть дом и приготовить еду для всего семейства. Поэтому такая печь имеет высокое КПД, уровень которого составляет 80-95%. Прогретые кирпичи печи за одну протопку будут продолжительное время греть радиаторную систему. Благодаря такому принципу работы в помещении будет долгое время сохраняться комфортная температура.

Уделите внимание прочтению публикации: Что представляет из себя водонапорная башня рожновского

А вот в летнее время такую установку использовать для приготовления пищи использовать не рекомендуется. И все потому что такая печь при отоплении будет нагревательную систему, которая будет раскалять воздух в доме, создавая тем самым некомфортные условия для нахождения в доме.

Посмотреть как действует водяное отопление от печи на дровах можно на специальном видео. В таком случае можно узнать для себя много интересной информации.

Если говорить о принципе работы такой системы, то можно сказать, то что здесь отопительная система организовывается, так же как и обычная отопительная система, которая работает от котла. Однако чтобы система работала нормально, нужно установить в самом верху системы расширительный бачок. Кроме того, для качественной работы трубопровод подобной системы нужно уложить с максимальным уклоном.

Как соорудить подобную печь своими руками

Если вы хотите знать ответ на вопрос, можно ли соорудить своими руками подобную печь? То стоит сказать, что это возможно. Однако для таких целей пригодиться опыт в укладке обычных печей. Если вы собираетесь возвести подобную печь, то прежде всего нужно сделать теплообменник, который может называться змеевик, котел или регистр. Подобное устройство можно изготовить самостоятельно. Для этой цели рекомендуется использовать лист железа или железные трубы.

Чтобы устроить печь отопления с водяным контуром своими руками нужно в топливнике установить теплообменник, к которому обычно подсоединяют систему водяного отопления. Подобные теплообменники могут иметь совершенно разные конструкции. Для изготовления этих устройств рекомендуется использовать лист железа или трубы, которые имею толщину 3 или 5 мм. Теплообменник должен справляться со своими обязанностями и обеспечивать максимальным нагревом теплоноситель, с которым он работает в паре.

Нужно сказать, что теплообменники, которые были изготовлены из стали имеют больше преимуществ. Оказывается, их не только просто изготавливать, но и очень просто очищать от различных продуктов сгорания.

Современные теплообменники обычно изготавливают специалисты своего дела, которые имеют опыт в подобной области. За услуги таких специалистов придется платить деньги. Однако отчаиваться не надо. Ведь если вы имеете навыки сварочных работ, то у вас обязательно получится изготовить подобное изделие самостоятельно.

Готовой теплообменник устанавливают в новую или уже в имеющуюся печь.

Если теплообменник будет устанавливаться в готовую печь, то для его установки можно использовать два варианта. В первом варианте это можно сделать без разбора печи, во втором это делается с разбором печи. Выполнять такие работы несложно. И здесь можно обойтись своими силами.

www.beton-area.com

Водяное отопление дома от печи на дровах

Водяное отопление от печи на дровах считается достаточно простым и надежным способом обогрева частного дома или другого обитаемого сооружения. Такие конструкции уже давно используются на загородных участках, где нет централизованной системы, а дровяная печь является необходимым атрибутом хозяйства. Находит применение и водяное отопление в гараже своими руками на такой основе. Вообще известно несколько разных систем, и важно правильно выбрать наиболее подходящую. Монтаж водяного отопления, конечно, потребует определенных финансовых и трудовых затрат, но зато, получив автономное отопительное хозяйство, человек почувствуют всю прелесть теплого дома (см. рис. Схема отопительной системы от печи на дровах).

Схема отопительной системы от печи на дровах

Особенности дровяного отопления

В общем случае водяное отопление представляет собой способ обогрева помещения при помощи циркулирующего жидкого теплоносителя, роль которого чаще всего исполняет вода. Соответственно водяное отопление на дровах или водяное отопление от печи предусматривает нагрев водяной массы классическим русским методом — путем топки дровами.

Наиболее надежной и эффективной можно признать схему, когда используются радиаторы водяного охлаждения (батарея). Таким образом, нагревательным элементом служит печь с дровяной топкой, а источником тепла — радиатор, обеспечивающий определенную нагретую пло

www.teplo-ltd.ru

Печное водяное отопление своими руками

В любом частном доме очень остро стоит проблема горячего бесперебойного водоснабжения и общего отопления. Для этих целей применяются самые разнообразные варианты, но наиболее простым и эффективным служит система отопления, которую подключают  к печи. В настоящее время  возможно приобрести на рынке уже готовую металлическую печь, хотя можно и сэкономить путем устройства отопления, делая систему на основе печи из кирпичей. Такую систему водяного отопления нельзя назвать очень затратной, поскольку печь можно легко выложить своими руками. Чтобы соорудить водяной котел используют металлическую обычную трубу или листовой металл. Из листового металла сваривают емкость, предназначающуюся для воды, а после ее подключают к общему контуру отопления.

Благодаря сравнительно простому процессу установки и доступной цене печь остается выгодным вариантом для обогрева домов. Особенно удобно она для обогрева при ее совмещении с водяным контуром.

Преимущества и недостатки водяного печного отопления

Сегодня очень часто можно встретить применение отопительного контура на основе печи. Такой вариант наиболее популярен для дачных домов небольших размеров, где нет смысла в установке  дорогостоящих газовых или электрических котлов.

Среди достоинств такой системы отопления можно выделить следующие:

1. Простой и быстрый процесс установки печи. Можно приобрести металлическую небольшую печь, которая способна обеспечивать автономное отопление эффективно, но можно и сложить обычную печь из кирпича, которая будит служить долго.
2. Легкость обслуживания печи, которая требует только регулярную чистку топки. Такая установка идеальна для частного дома, поскольку нет необходимости в дорогостоящем обслуживании.
3. У данной достаточно эффективной системы, если оборудование установлено правильно, КПД составит приблизительно 60 процентов при работе на жидком топливе.
4. Наличие возможности совмещения печи с камином, таким образом, можно выполнить для частного дома не только систему отопления, но также улучшить декор интерьера.
5. Возможность регулирования горения посредством обычной заслонки.

Недостатками подобной системы являются следующие:

1. Для установки конструкции печи нужно очень много свободного пространства, поскольку объем теплоотдачи зависит непосредственно от размеров самой печи.
2. У системы наблюдается длительный процесс разогрева, что делает невозможным резкое повышение температуры. Для полного разогрева частного дома требуется немало времени.
3. Для использования печей такого типа выдвигаются достаточно строгие санитарные нормы, так как продукты сгорания могут быстро загрязнить помещение. По этой причине требуется постоянная чистка оборудования. Предполагается применение специальных средств при уходе. Однако, подобные автономные средства отопления не вызывают каких-либо серьезных проблем, если проводится регулярная чистка конструкция, к тому же при постоянном уходе это не занимает много времени.
4. Водяная печь выполняет неравномерный разогрев дома, при этом наиболее высокая температура наблюдается вблизи печи, а в дальних помещениях частного дома отопление производится не так хорошо.
5. Важно при использовании печной системы уделить особое внимание противопожарным мерам.

Виды печи с водяным контуром для отопления

Данный вид оборудования изготавливают в двух вариантах. Берут уже смонтированную печь и устанавливают в нее змеевик. Такой вариант считается самум трудоемким, из-за чего используется реже. Это связано с тем, что изготавливая змеевик, необходимо опираться на имеющиеся уже габариты топливника.

Источник теплоты выкладывают своими руками в соответствии с размерами регистра. Сложенная правильным образом печка послужит гарантией того, что простоит длительное время и прослужит надежно.

Обязательно необходимо проследить, чтобы внутренняя величина  рубашки начиналась от 4-5 сантиметров. В обратном случае, в нем начнет закипать вода, что еще более вероятно в случае ее слабой циркуляции. Чтобы исправить этот изъян, устанавливается насос. Теплообменник должен иметь стенку величиной как минимум пять миллиметров. В случае, если она будет меньше по размерам, то регистр просто-напросто прогорит, что приведет к его вынужденной замене. Для его замены требуется разбор пола печи, следовательно, такая невнимательность обойдется очень дорого.

Стенки должны иметь толщину, непосредственно соответствующую виду применяемого топлива, а конкретнее его теплотворным способностям. Таким образом, к примеру, если производится топка только дровами, то стенки можно выполнить и менее трех миллиметров. В случае использования угля лучше сделать стенки толщиной минимум пять миллиметров. В таком случае нужно оставить также зазор между стенкой и регистром приблизительно в пределах десяти-двадцати миллиметров. Делать это нужно для того, чтобы нивелировать тепловое расширение применяемого металла, сохраняя таким образом его целостность.

Совмещение водяного и печного обогрева

У классического древесного дома с наличием печного отопления имеется один немаловажный недостаток: помещение прогревается обогревателем крайне неравномерно. Над печкой и вблизи нее постоянно находится прогретый воздух, а в помещениях вдали от нее холодно. По этой причине в больших домах приходится делать по нескольку печей, чтобы обеспечивалась равномерная тепловая подача.

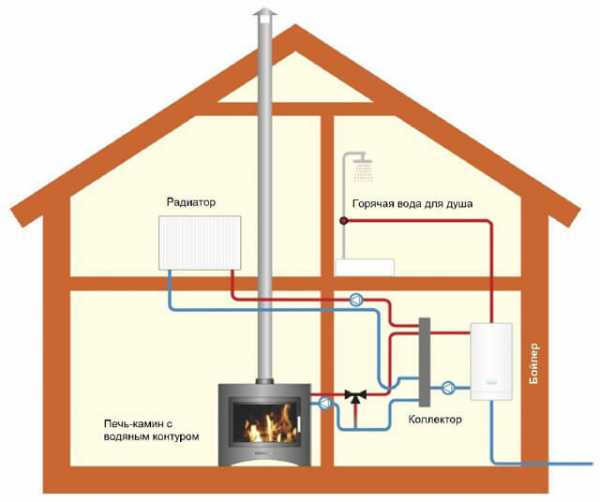

Однако, водяное и печное отопление в частном доме можно и совместить. Для этого привычную традиционную печь из кирпича снабжают регистром, то есть теплообменником из пластиковой стали или из труб, который напоминает по форме змеевик.

Он располагается в основании дымохода или в топливном помещении, а вода внутри него нагревается от печного тепла. Затем по трубам вода поступает в радиатор, равномерно прогревая здание дома. Такая система обладает несколькими неоспоримыми преимуществами:

• Равномерность и эффективность прогрева. Можно расположить радиаторы в каждой комнате, обеспечивая ее постоянным теплом во время топки. Так как дом из древесины сам по себе держит тепло неплохо, к тому же его можно еще и обогревать, то такая обогревательная система будет вполне эффективной.
• Абсолютная независимость. Центральный газопровод есть не везде, к тому же, нередки для сельской местности перебои с электричеством. В связи с этим зимой вдруг можно остаться без тепла в самый неподходящий момент. Дровяное или угольное отопление зависит лишь от пожелания владельцев дома. Классическая печь может служить на протяжении десятков лет, не создавая каких-либо перебоев подачи тепла, если заранее запасено топливо.
• Для загородного дома с печным отоплением не требуется дополнительных затрат на обслуживание техники профессионалами. Для русской печи требуется только периодическое прочищение топки от сажи и золы, остальная же система будет работать бесперебойно.

Хотя у печного отопления имеются и определенные недостатки: такой вид отопления довольно пожароопасен, поэтому необходимо строга соблюдать все меры защиты дома. Не допускается передвижение таких обогревателей. Этот вариант нельзя назвать мобильным. Он не приемлем для двухэтажных домов, так как необходимо будет соорудить дополнительную печь, что будет стоять довольно дорого.

Печное отопление в деревянном доме, которое совмещено с водяным контуром дает возможность сэкономить на расходах топлива, хотя нужно будет протапливать печь ежедневно. Еще один из немногих минусов данной системы заключается в ее невозможности работы без непосредственного контроля и участия людей.

Подготовка к строительству и проектировка печного водяного отопления

Первым делом требуется разработка проекта, который лучше обсудить с соответствующими специалистами в данной области. Для печного отопления в доме с водяным контуром, как правило, предполагается расположение печи в центральном участке в доме и таким образом, чтобы топка выходила, например, на кухню либо иное нежилое помещение, а корпус ж е должен находится именно в жилом помещении. Такое размещение позволяет обогревать одновременно несколько комнат эффективно

Величина печи определяется габаритами самого дома. При этом один метр печной площади способен обогревать около 35 квадратных метров в доме, следовательно, по данному показателю можно рассчитывать ее величину для конкретного сооружения или дома.

В определенных случаях приобретают регистр для готовой уже печи, однако, такое бывает достаточно редко. Зачастую первым делом изготавливают или приобретают регистр необходимой площади, и уже после по нему собирается печь заданной величины.

Регистр может быть выполнен из листа или из труб, но в любом случае толщина металла должна быть как минимум 3-5 миллиметров. Более тонкий метал прогорит быстро, из-за чего придется поменять теплообменник, что приведет к большим финансовым расходам.

В топливное отделение устанавливают регистр, оставляя при этом между стенками и ним зазор небольшого размера для компенсации температурного расширения и обеспечения более эффективной передачи тепла. К тому же, необходимо обеспечить доступ, чтобы проводить периодическую чистку топки, поскольку зола и иные продукты сгорания понижают уровень КПД обогревателя.

Важно учитывать, что при монтаже регистр уменьшается величина топливной камеры, и поэтому уголь или дрова нужно подкладывать еще. Можно это предусмотреть в случае, если возводить топливник по величине змеевика и сделать его достаточно большого размера, чтобы прогреть весь дом.

Важнейшим условием для работоспособности системы является постоянный процесс циркуляции в трубах воды, для чего их нужно располагать обязательно под уклоном, также желательно при этом устанавливать циркуляционный насос, позволяющий гарантировать бесперебойную стабильную работу и не дающий закипать теплоносителю.

Важно знать, что не допускается обустройство конструкции без уклона, при этом ориентируясь только на функционирование насоса. В случае возникновения перебоев с электричеством, насос выйдет из строя, а теплоноситель закипит в трубах, и вся система выйдет из строя. Также систему необходимо снабдить расширительным баком, позволяющим компенсировать расширение воды от температурных изменений.

Завершив проектирование работы, рекомендуется показать выполненную схему соответствующим специалистам, так как любая ошибка может сделать всю конструкцию нестабильной, и поэтому пренебрегать правилами безопасности ни в коем случае нельзя.

Необходимые для работы инструменты

Для работы заранее следует подготовить необходимые инструменты:

• строительный уровень;
• угольник;
• кисть для выполнения затирки швов;
• кладочный мастерок;
• молоток;
• кирка.

Порядок действий для монтажа печного отопления

Размер печи и ее расположение, как правило, отражаются еще на этапе проектирования дома, по которому рассчитывается расположение перегородок между комнатами, а также мебели в доме. Для обустройства полноценной печи больших размеров потребуется подготовка бетонного основания, которое способно выдержать весь его вес. Укладывая напольное основание, нужно предусмотреть отступ, то есть зазор между напольным материалом и основанием печи, позволяющий дополнительно снижать вероятность возгорания.

Чтобы построить печь, необходимы правильно замешанный раствор и кирпич высокого качества. Некоторые профессионалы ориентируются  не на отработанные пропорции, а скорее на интуицию. Но если у мастера нет большого опыта, то лучше приобрести строительную смесь в уже готовом виде.

На основании настилают гидроизоляционный слой, кирпичи замачивают в воде. После их начинают выкладывать согласно порядовке на фундамент. Порядовкой называется порядная схема расположения кирпичей. Если размеры печи точно известны, то можно легко найти порядовку в интернете, предварительно распланировав стадии строительства.

В конструкцию закладывают змеевик-регистр, к которому в дальнейшем присоединяют трубы для вывода и ввода теплоносителя. Собирают печь на швы, размером максимум 4 миллиметра, к тому же, необходимо проследить, чтобы внутри дымоудаляющих каналов и топливника не было острых углов. Требуются скругленные углы, не уменьшающие спокойное дымоудаление, благодаря чему в топливнике будет собираться меньше сажи.

При строительстве печи есть несколько важных правил:

1. Требуется зазор между печкой и стенами, к тому же, необходимо постелить перед топкой металлический лист. Пол и стены предохранят от возгорания простые стены.
2. Необходимо каждые 4 ряда кладки армировать, чтобы предать ей максимальную прочность. Армирование проводят, используя металлические штыри.
3. У глиняного раствора должна быть средняя пластичность. Если раствор изготавливается своими руками, то нужно скатать шарик небольшого размера и бросить его на пол. Раствор нормальной консистенции не будет давать большие трещины и рассыпаться.
4. Дымоход должен иметь высоту как минимум 5 метров. Его завершает оголовник – элемент, защищающий трубу от попадания мусора и дождя внутрь, а также позволяющий усиливать тягу и являющийся дополнительным элементом декора здания.

Процесс установки водяного контура

Регистра для водяного печного отопления

Для эффективной работы оборудования для отопительной водяной системы необходимо установить так называемый регистр, который представляет собой котел или теплообменник. Его также часто называют змеевиком. Такой регистр ставя  в печной топливник.

Схема водяного печного отопления для частного дома состоит из следующих элементов:

• камера горения;
• зольник;
• герметичная дверца для печи;
• люк для очистки печи;
• специальная поверхность для разогрева печи;
• инжектор;
• шибер;
• отсекатель;
• конвективные трубы;
• колосник.

Котлы или регистры водяного отопления лучше в данном случае выполнять из листовой стали или из трубы, имеющей толщину стеки 3-5 миллиметров.

Изготавливая емкость самостоятельно, важно учесть, что в целях соединения деталей применяют только сварку. Подключая трубы отопления, нужно использовать специальные элементы соединения в виде фитингов, муфт и прочего. Применение именно конструкции такого вида для дома даст возможность сэкономить на котле, для которого материалы изготовления обойдутся гораздо дешевле, нежели если купить уже готовый. Наиболее оптимальный вариант – применение обычной трубы из металла для водяного отопления, в  которой просто проделываются отверстия для выходов и входов трубопровода.

Также, сооружая теплообменник для частного дома, необходимо учесть толщину стенок устанавливаемой конструкции. В случае, если планируется работа печи на дровах, то ее стенки можно выполнить и тоньше, но если выполняется водяное отопление посредством угольных брикетов, то лучше сделать толщину потолще. Если не учесть эту деталь, то котел очень быстро прогорит, а следовательно, придется в скором времени его поменять. Для этого, в свою очередь, придется разобрать печь. Таким образом, фактически нужно будет собрать печь заново после замены.

Монтаж печи и отопительной системы своими руками

Самостоятельная укладка печи не такая сложная, хотя можно применить и готовую уж металлическую конструкцию. Однако печь, выложенная из кирпича, выглядит намного эстетичней. Если работник умеет обращаться с этим материалом, то кладку печи для системы отопления можно выполнить самостоятельно.

Процесс начинается с выбора подходящего кирпича. В данном случае нужно брать только красный керамический кирпич, который предварительно был обожжен. Кирпич при этом рекомендуется выбирать только высококачественный. Для того, чтобы выполнить укладку печи, не подойдут:

• кирпич недоженный бледно-розового цвета;
• кирпич передоженный с наличием на поверхности стекловидной пленки.

У нормального материала имеется красный равномерный цвет, а при простукивании раздается металлический звук. не достаточно при работе использовать тлько красный кирпич, поскольку он немного слабоват для топи.

Для топки в данном случае можно применять тугоплавкий огнеупорный кирпич:

• для топки камнным углвм лучше взять шамотный кирпич;
• для топки дровами или торфом – белый гжельский или боровичский кирпич.

Один из самых важных этапов заключается в замешивании  раствора, особенно если это делается своими руками. Сегодня в продаже можно найти готовые уже сухие смеси. Их нужно всего лишь развести с помощью воды. Но такой раствор можно сделать и самостоятельно, применяя для этого простейшие ингредиенты. При эток порядок действий должен быть следующим:

1. Тщательно просеивается песок.
2. В емкость укладывается глина для рствора и заливается водой, а зате, разминается руками.
3. Образовавшийся глиняный раствор оставляют на три дня, а по истечении этого времени желательно его процедить через сито. У смеси должна быть консистенция как у густой сметаны.
4. Далее делается пробный раствор. В случае, если используется тощая глина, то нужно замешать различные 4 пробные порции, каждая по 0,5 литра. В этот глиняный раствор добавляют песок. Каждая часть глины имеет следующие пропорции – 1, 0,75, 0,25 и 0,1, а если используемая глина жирная, то следующие – 2, 1,5, 1 и 0,5. Затем проверяется, какой нужно использовать кладочный раствор для отопительной печи. У каждой части отщипывается кусок и из него делается шарик, имеющий диаметр 5 сантиметров. Далее шарик вращают между гладкими планками и сжимают. Таким образом, оценивают результат: если у шарика образовываются крупные трещины, а само он сжимается на 1/3, то это говорит о средней пластичности. Именно такой раствор должен использоваться для устройства печи.
5. Выполнив проверку, готовится раствор в установленными пропорциями, ориентируясь на его количество на сто штук кирпичей. На это уходит два ведра глины и полтора ведра песка. Смесь ка следует перемешивают. Смесь должна не растекаться по мастерку для кладки, а плавно с него сползать.

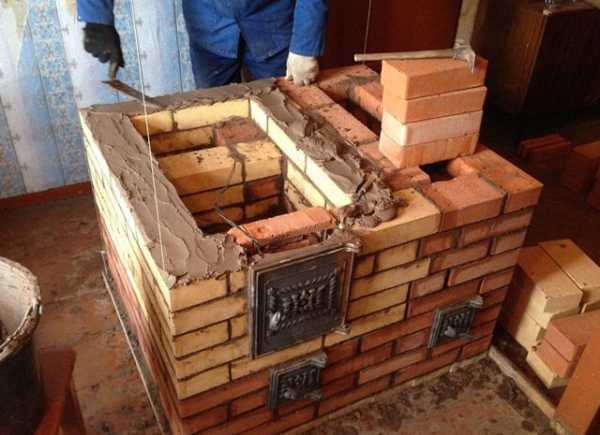

Чтобы разметить кладку под печное оборудование, по бокам можно установить специальные деревянные отфугованные бруски для возможности контроля вертикальности стенки у будущей печи.

Для самостоятельной кладки печи предполагается, что швы будут иметь толщину не больше 3-4 миллиметров. Сегодня довольно много вариантов кладки печи из кирпича для системы отопления в частном доме. Среди общих требований, которые к ним предъявляются, можно выделить следующие:

• армирование каждого четвертого ряда кладки с помощью металлических стержней;
• все внутренние детали печи должны выполняться скругленными и без выступов, а значит, запрещается использование кирпичей со сколами;
• для частного одноэтажного дом труба должна находиться от колосниковой трубы на высоте как минимум 5 метров;
• при прохождении кровли необходимо выполнить кирпичную “распушку”, а точнее постепенное наращивание из кирпичей;
• обязательно нужно установить над выходом у дымовой трубы оголовник, защищающий от снега, влаги и мусора и усиливающий тягу.

Заключение

Для устройства автономного отопления в частном доме можно применять различные системы. Одна из наиболее используемых систем – это печное отопление. В настоящее время на рынке можно встретить множество вариантов более современных устройств, включая электрические и газовые системы. Однако, для их работы требуются источники топлива, которые стоят довольно дорого. А металлические или кирпичные печи более экономичны, кроме того, они могут быть выполнены своими руками.

В данном статье рассмотрены базовые правила для возведения печного отопления с частном доме. Здесь указывается лишь часть требований, воздвигаемых для самостоятельного устройства печи, и рекомендуется ознакомиться полным их перечнем. Желательно посоветоваться с профессиональными печниками, а лучше последить за процессом его работы, получив при этом неоценимые знания, которых нет в соответствующих книгах и пособиях.

Сочетание новых решений и привычных традиций дает возможность создать долговечный и эффективный обогреватель, полностью независимый от централизованного источника. Поддерживая отопительный блок и печь в исправности и в порядке, можно еще на протяжении долгих лет не беспокоиться о работе отопления и о тепле в доме.



normdom.ru
