Водяное отопление частного дома своими руками

Редкий житель мегаполиса не мечтает о собственном загородном доме, расположенном в тихой местности, неподалеку от живописного леса. Ни шумных соседей, ни душных улиц, ни постоянного гудения потока транспорта – преимуществ такого выбора, действительно, множество. Однако в такой ситуации на плечи хозяев ложатся все коммунальные хлопоты. В частности, придется собственными силами организовать водяное отопление в частном доме, иначе с приходом холодов придется возвращаться в квартиру. Конечно, современный рынок предлагает множество вариантов обогрева жилища, но водяная технология принадлежит к разряду классических, проверена временем, доказала свою надежность и эффективность в самых суровых условиях.

Преимущества выбора

Водяное отопление загородного дома обладает следующими положительными особенностями:

Монтаж возможен на любом этапе строительства коттеджа, не обязательно планировать все еще во время проектирования, допускается установка даже в готовом и обитаемом здании.
Вода – оптимальный во всех смыслах теплоноситель. Она характеризуется и высокой степенью теплопроводности, и невысокой ценой, и распространенностью, и высочайшей теплоемкостью.
Универсальность. Для этой схемы подойдет и электрическое отопление частного дома, и использование газового топлива, и дров, и мазута.
Конструктивное разнообразие. Отопительный контур предполагает различные варианты разводки труб, окончательная схема подбирается в соответствии с площадью здания, финансовыми возможностями владельцев, требованиями и прочим.
Индивидуальный монтаж на каждую батарею запорных клапанов гарантирует, что температура с высокой точностью может регулироваться в каждом отдельном помещении, при этом климатические условия в соседних комнатах, как и параметры функционирования системы, меняться не будут.

Читайте более подробно про выбор теплоносителя.

Особенности устройства и выбор циркуляционной схемы

Система отопления частного дома функционирует по достаточно простому принципу. Котел осуществляет нагрев теплоносителя, будь то вода или специальный раствор, который по системе труб достигает радиаторов, расположенных в отапливаемых комнатах. По мере остывания теплоноситель возвращается в котел, цикл повторяется.

Читайте также про схему отопления одноэтажного дома с принудительной циркуляцией.

Циркуляция основывается на одном из следующих методов:

Естественный процесс основан на разнице в плотности горячей и холодной воды. В процессе нагрева плотность жидкости падает, удельный вес снижается, а потому она начинает двигаться по трубам вверх. По мере остывания, наоборот, плотность увеличивается, раствор стремится вниз. Основное преимущество данного метода – абсолютная автономность, независимость от электричества, а также конструктивная простота. Главный минус – повышенный расход материалов, контур состоит из большого числа труб внушительного диаметра. Кроме того, при монтаже должен выдерживаться уклон примерно в 2 градуса.

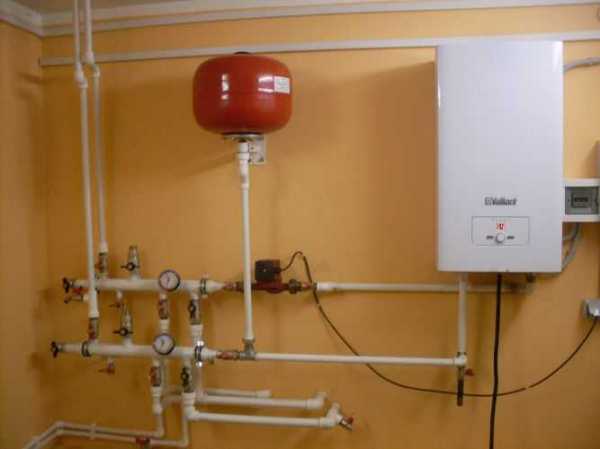

Система отопления одноэтажного дома с циркуляционным насосом. Излишки воды, которые неминуемо формируются при нагреве, оказываются внутри специального расширительного бака, как правило, закрытого, что предотвращает явление испарения. Дополнительно обязательно ставятся манометры, контролирующие давление. Преимущества такой схемы заключаются в минимальном необходимом объеме теплоносителя, незначительном диаметре труб и меньшем их расходе. Главный недостаток – зависимость от электроснабжения, с которым в частном секторе нередко имеются проблемы.
Комбинация. Насос устанавливается в уже сделанный контур с естественной циркуляцией. Данный вариант работает и без насоса, но с его включением существенно увеличивается мощность и эффективность.

Число контуров и варианты разводки

Схема водяного отопления частного дома, в идеале, должна основываться на создании двух контуров. Такой подход гораздо удобнее. Первый контур работает на отопление, то есть доставляет теплоноситель к батареям, второй же обеспечивает доставку горячей воды к точкам потребления, на кухню, в ванную комнату.

Впрочем, если жильцы ранее позаботились о монтаже бойлера или газовой колонки, данное условие не обязательно.

Если говорить о способах разводки, то предлагаются следующие варианты:

Схема с одной трубой, по которой теплоноситель попадает в каждый из радиаторов. Преимущество такого решения в простоте, сведении к минимуму трудовых затрат и сокращении расходов. К сожалению, за простоту придется заплатить отсутствием возможности регулировки температуры каждой батареи в отдельности.
Схема с двумя трубами лучше в плане эксплуатации, температура настраивается точно и быстро, все радиаторы нагреваются равномерно.
Коллекторная схема подразумевает, что подача и отвод теплоносителя происходят по разным трубам, функционирующим единой системой благодаря коллекторам. Выглядит такой контур эстетично и привлекательно, настраивается температура каждой батареи в отдельности.

Выбираем котел

Все виды современного водяного отопления в частном доме функционируют благодаря котлу. Именно он является генератором тепловой энергии. На рынке широко представлены модели, работающие на следующем топливе:

Газ. Наиболее востребованный вариант. Причина этого – невысокая цена газа при значительном КПД, простоте эксплуатации и минимальном уровне шума. Недостаток, по сути, один – необходимость получения многочисленных разрешений для того, чтобы подключиться к магистральному газопроводу.
Электричество. Оптимальный вариант с точки зрения безопасности в доме. Для этого агрегата не нужно выбирать специальное место для установки, он занимает минимум пространства, не выделяет продуктов горения. К сожалению, прибор недешев в эксплуатации, кроме того, в сельской местности часто энергетическая сеть достаточно изношена, наблюдаются перебои в подаче энергии, что также накладывает определенные ограничения на монтаж.
Жидкое топливо. Конструкция очень напоминает газовые аналоги, за исключением типа горелки. Нуждаются в обустройстве отдельного помещения котельной, производят достаточно много продуктов горения, из-за чего требуют регулярной чистки.
Твердое топливо. Обогрев с их помощью очень дешев, в частном секторе редко возникают проблемы с поиском и приобретением дров. Отрицательная сторона заключается в необходимости регулярно подкладывать горючее в топку, вычищать золу.
Комбинированные источники тепла способны использовать сразу несколько видов топлива, в результате чего считаются наиболее надежным выбором.

Мощность котла можно выбрать на основе следующей схемы: для южных районов требуется киловатт на 10 квадратных метров площади, для центральных – полтора киловатта, для северных – два. Впрочем, специалисты рекомендуют добавить к получившемуся значению еще 20-30 процентов, чтобы техника справилась с сильными морозами.

Выбираем материал труб

Правильно подобранные трубы исключат многие проблемы в процессе эксплуатации, гарантируют высокий уровень надежности системы:

Популярные ранее стальные варианты в последнее время используются нечасто. Связано это со сложностями во время монтажа, подверженности коррозии даже при наличии защитного покрытия.
Металлопластик легок в установке и прочен, но его слабое место – резьбовые соединения и фитинги, которые могут деформироваться в процессе резких изменений температуры теплоносителя, что спровоцирует потерю герметичности и протечки.
Медь. Во всех смыслах отличный вариант, но предполагающий значительные финансовые расходы.
Полипропилен – золотая середина. Прочность, гибкость, устойчивость к коррозии и температурным колебаниям – элементы отличаются всеми этими качествами.

Выбираем батареи

Важно также правильно подобрать водный радиатор:

Сталь. Главное преимущество – демократичная цена. Минус – подверженность коррозии, из-за чего значительно снижается эксплуатационный ресурс.

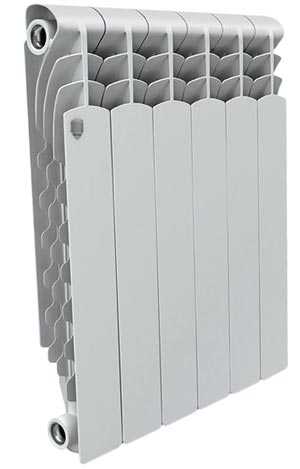

Алюминий. Устойчивы к коррозии, быстро нагреваются, но уязвимы для перепадов давления. Впрочем, это явление больше характерно для систем в многоквартирных домах, индивидуальный коттедж в этом плане достаточно стабилен.
Комбинация металлов. Сочетают в себе лучшие качества стали и алюминия.
Чугун. Знакомы всем еще с советских времен. По сути, вечные, но тяжелые, требующие использования мощных кронштейнов во время монтажа.

Инструкция по установке

Водяное отопление частного дома своими руками обустраивается по следующей схеме:

Монтируется котел. Место для него стоит подобрать так, чтобы максимально упростить разводку труб и сократить расходы материалов. Если ставится газовый или электрический вариант, нужно помнить об удобстве подключения к магистрали или проводке. Высота монтажа играет роль только для схем с естественной циркуляцией, чем ниже входит обратная труба, тем лучше.

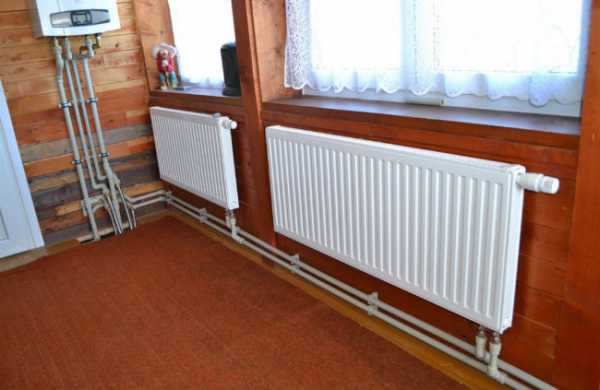

Монтаж радиаторов водяного отопления в частном доме. Батареи ставятся под окнами, что способствует лучшему воздухообмену. При монтаже следует строго выдерживать горизонталь и минимальные отступы: 10 сантиметров – от подоконника, 6 – от пола. В идеале, стоит сразу установить запорную арматуру для экстренного отключения и стравливания воздуха.
Разводка труб, установка вспомогательных приборов. Начинается этот процесс непосредственно от котла отопления на основе заранее разработанной схемы, применением соединительных элементов, в том числе уголков, фитингов, тройников и прочего. Свой дом можно оснастить и разводкой открытого типа (трубы всегда на виду), и закрытой схемой (детали скрыты в нишах). Вместе с трубами также подключаются батареи, монтируются циркуляционные насосы (если технология предполагает их наличие), расширительный бак, фильтры, блоки безопасности, предохранительные клапаны и прочее.

Таким образом, можно собственными силами создать надежную, долговечную и эффективную систему отопления, которая не подведет в самый суровый мороз!

znatoktepla.ru

Водяное отопление частного дома своими руками: схемы, этапы

Обустроить комфортную жизнь вдали от пыльного, грязного города, пробок и вечного неумолкающего шума, в душе мечтает каждый горожанин. Никаких соседей, чистый воздух, уют и природа вокруг. Для комфортной жизни в загородном доме необходимы современные удобства, предоставляемые цивилизацией: свет, отопление, вода. Со светом проблем не возникает, электрификация в стране на уровне, для воды роется скважина. Но вот с отоплением посложнее. Топить каждый день русскую печь из кирпича не современно. Хорошим решением станет водяное отопление частного дома, сделанное своими руками, его схемы просты и понятны.

Принцип работы водяного отопления заключается в следующем: по дому протягиваются металлические трубы и устанавливаются радиаторы (батареи). По трубам течет горячая вода, попадая в батареи, она отдает тепло окружающему пространству, нагревая жилище.

В пределах города дома отапливаются с помощью нагретой воды, которая подается по трубопроводам с котельной по территории города. Для частного дома понадобится своя система и котельная.

Простейшая система водяного отопления состоит из следующих частей:

Котел;
Трубы;
Радиторы;
Насос;
Расширительный бачок.

Котел

Без котла отопление работать не будет. Он подогревает воду, от правильного его выбора зависит хватит ли тепла, будет ли система действительно экономичной. В результате горения топлива котел нагревается, через него проходят потоки воды, забирают тепло и отправляют его в систему отопления дома.

Котлы различаются по конструкции, виду топлива, наличию компьютерного управления и даже возможности автоматизировать подачу топлива.

Наиболее популярные котлы для условий России работают на древесном топливе и газе.

Главным параметром котла является его мощность, она измеряется в кВТ и рассчитывается исходя из площади дома. Тип топлива выбирается из личных предпочтений и возможностей хранения.

Для котлов, работающих на газе, в землю на участке для дома устанавливается емкость для хранения газа, которую можно наполнить, вызвав специальную технику. Емкости рассчитываются на сезон. Наличие емкости под давлением на участке достаточно безопасно. Газ значительно дешевле всех существующих видов топлива.

Для котлов, работающих на древесном топливе (дрова, уголь, паллеты) понадобится установка котельной, хранилища для топлива и безопасное хранилище для золы. Зола – это несгоревшие остатки древесного топлива, которые со временем загрязняют котел. Периодически такой котел необходимо чистить от нагара, выгружать золу и сгружать в не горящую емкость.

Зола вне котла может тлеть в течении трех-четырех дней и может стать причиной пожара. Остывшую золу используют в качестве удобрения.

Для поддержания горения котел необходимо загружать топливом. В зависимости от конструкции котла, мощности и размера это необходимо будет делать раз в час или в несколько дней. Помещение котельной лучше оборудовать системой пожаротушения и сигнализацией. Если все сделано правильно и при правильной эксплуатации твердотопливный котел абсолютно безопасен.

Современные котлы – это не просто печки-буржуйки. Их конструкция куда более сложная и она обеспечивает максимальный коэффициент полезного действия, чем совершеннее котел в технологическом плане, тем лучше и полнее сгорает топливо и меньше остается несгоревших частей. Технологичные котлы могут требовать определенного вида топлива. Котел работающий и рассчитанный только на дорогие финские паллеты, на местных аналогах не разгорится и не достигнет рабочих, экономичных режимов.

Современные котлы оборудуются электронными и компьютерными системами управления, которые позволяют контролировать температуру в помещении. На их основе можно реализовать даже некое подобие «умного дома» — организовать управление котлом на основе приложения для смартфона или же с помощью смс. Такой дом сможет экономить тепло пока хозяина нет дома и прогреваться перед его приездом.

Котлы с автоматической подачей топлива оборудованы емкостями и механизмами, которые сами загружают котел топливом, на некоторое время избавляя владельца от работы кочегара.

Нагревать воду можно и электрическим котлом, они самые простые в использовании и обслуживании. Их нужно только подключить к сети. Но расход энергии будет очень большим, а счета за электричество шокируют владельца дома.

Стоимость отопления электричеством минимум в 4-6 раз дороже газа или дров.

Любой котел, так же может выполнять функцию отдельного нагрева горячей воды для бытовых нужд. Либо в паре с топливным котлом для такого дела можно установить электрический.

Трубы

Используются стальные или пластиковые, разница в способе монтажа. Единственное, что стоит учитывать это их диаметр – он должен быть достаточным для прохождения по ним нужного количества воды. При установке труб стоит позаботиться о необходимом количестве запорной арматуры и организации системы сброса воды. Если с котел сломался, вода в трубах может перемерзнуть. Конечно, это случиться не мгновенно, в утепленном доме процесс займет несколько дней. Но если это все-таки случится – запустить систему отопления с перемёрзшей водой в трубах невозможно. Останется только срезать их и смонтировать новые.

Для упреждения таких неприятностей стоит следить за состоянием котла, изолировать трубы, находящиеся на улице и сливать воду при любых сомнительных ситуациях.

Некоторые владельцы домов заполняют трубы антифризом. Но и это не панацея – антифриз может оказаться некачественным и разбавленным водой и замерзать уже при минус 12 градусах Цельсия.

Подключение труб или разводка, может быть однотрубной или двухтрубной.

В первом случае оба выхода радиатора подключаются к одной трубе, вода течет как через радиатор, так и одновременно через трубу дальше. Эта схема более простая, но её КПД меньше, поскольку часть горячей воды будет возвращаться без теплоотдачи. Воде будет проще течь через трубу, чем через радиатор.
Двухтрубная схема подключает выход и вход радиатора к двум разным трубам: подающей и обратной. Весь поток нагретой воды проходит через радиатор и устремляется по другой трубе назад к котлу. Такая система потребует больше разводки, но её КПД несоизмеримо выше.

Радиаторы

Радиаторы – это устройства для передачи тепла от теплоносителя, они рассчитываются исходя из параметров системы. Их площади должны быть оптимальными, вода должна проходить через них и отдавать максимальное количество тепла.

Теплоотдача – важная характеристика, которая показывает насколько эффективно радиатор отдает тепло в окружающее пространство.

Насос

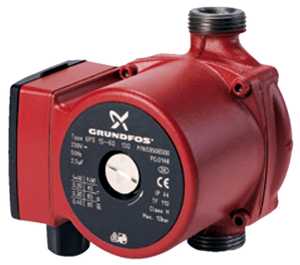

Чтобы нагретая вода отправлялась в трубы необходима циркуляция – движение воды. Естественная циркуляция – это движение воды без влияния искусственных факторов. Учитывая, что одна часть воды постоянно нагревается, а другая остывает такое движение происходит самостоятельно. Но слишком медленно. Котел без движения воды будет перегреваться, что может привести к его взрыву или срабатыванию аварийной аппаратуры. С целью достижения хорошей циркуляции воды устанавливается дополнительный насос. Он перегоняет воду из одной части системы в другую, по замкнутому кругу. Его характеристики рассчитываются исходя из параметров системы отопления. Слишком мощный насос будет гнать воду слишком быстро, и она не успеет отдать свое тепло на радиаторах. Недостаточный по мощности насос не будет забирать достаточное количество воды, в доме будет холодно, а котел будет перегреваться.

Лучше устанавливать два насоса, на случай если один сгорит. Без насоса отопления остановится.

Расширительный бак и система подпитки

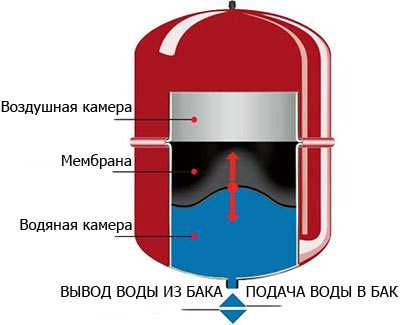

Расширительный бак или бак-аккумулятор, представляет из себя металлическую бочку, которая соединяется с системой отопления. В случае если давление воды в системе отопления падает (течь), часть воды забирается из этого бака и система продолжает работать нормально. Если давление повышается (котел начинает перегреваться) бак сначала накапливает в себе воду, а потом стравливает её через предохранительный клапан, которые открывается при превышении давления и уберегает трубы от разрывов.

Манометр – метрологический прибор, который измеряет давление на участке трубы или в котле. Чем больше их установлено, тем лучше. С течением времени они выходят из строя и начинают безбожно врать, поэтому проверять их нужно не менее раза в год. Если возникли проблемы в работе системы отопления, манометр поможет определить где.

Для нормальной реализации системы водяного отопления понадобится помощь специалистов. Необходимо будет точно рассчитать площадь дома, толщину и материал стен, окон, дверей, воздействие холодного ветра на помещения. После этого производятся расчет мощности котла и насоса, длины трубопроводов, подбирается необходимое оборудование. Монтаж всей системы сложная процедура, которая требует знания нюансов и наличия опыта.

Тепловой контур

Чтобы отопление работало экономично необходимо создать тепловой контур. Это закрытое помещение, где тепло накапливается.

В многоэтажных домах, потери тепла составляют до 80-90%. Это означает, что система отопления греет улицы и на нагрев этой улицы тратится деньги жильца.

В частном доме такого быть не должно. Дом с хорошей теплоизоляцией может отапливаться только от работы внутренних электрических приборов и тепла, производимого человеческим телом. Если все сделано по технологии, нет щелей, установлены нормальные окна и холодный воздух никак не проникает в дом, а теплый не уходит на улицу, то система отопления будет работать экономично.

40 фото схем водяного отопления для дома:

couo.ru

Водяное отопление в частном загородном доме своими руками

Суровая русская зима заставляет каждого задуматься об утеплении своего жилища. И если счастливые владельцы квартир с централизованным отоплением могут переложить свои заботы на могучие плечи коммунальных компаний, жильцам так называемых частных домов приходится решать проблемы самостоятельно. Вариантов отопления можно подобрать множество. Однако среди разнообразных систем обогрева жилища чаще всего выбирают водяное отопление, как наиболее практичный и традиционный вариант.

Как устроена водяная система отопления?

Принцип функционирования водяного отопления достаточно прост. Конструкция представляет собой замкнутую систему, состоящую из нагревательного котла, трубопровода и радиаторов.

Котел разогревает теплоноситель, это может быть вода или раствор на основе одного из гликолей, который по трубам поступает в радиаторы, расположенные в отапливаемом помещении. Батареи нагреваются и отдают тепло в воздух, за счет чего нагревается уже само помещение. Остывший теплоноситель по трубам возвращается к котлу, где нагревается вновь и цикл повторяется.

Водяное отопление — замкнутая система, в которой циркулирует теплоноситель: 1 — расширительный бак; 2—автоматический блок управления; 3—вихревой генератор; 4 — циркуляционный насос; 5—бак-термос

Циркуляция теплоносителя, на которой основаны все системы водяного отопления, может осуществляться двумя способами — естественным и принудительным.

Вариант #1 — естественная или гравитационная

Процесс осуществляется за счет разных плотностей холодной и горячей воды. Нагретая жидкость становится менее плотной и, соответственно, весит меньше, поэтому стремится вверх, продвигаясь по трубам. Остывая, она уплотняется, после чего возвращается в котел.

Система с естественной циркуляцией работает за счет действия естественных сил гравитации

Главным достоинством естественной системы считается автономность, поскольку она не зависит от электричества, и предельная простота конструкции. К недостаткам относят необходимость использования большого количества труб, причем их диаметр должен быть достаточно велик, чтобы обеспечивать естественную циркуляцию. А так же отсутствие возможности использовать современные модели батарей с небольшим сечением и необходимость строгого соблюдения уклона не менее 2°.

Вариант #2 — принудительная система

Движение теплоносителя по трубам происходит за счет работы циркуляционного насоса. Образующиеся при нагреве излишки жидкости отводятся в специальный расширительный бачок, чаще всего закрытый, что предотвращает испарение воды из системы. В случае если в качестве теплоносителя выбирается раствор гликолей, расширительный бачок в обязательном порядке должен быть закрыт. Кроме этого в системе присутствует манометр, осуществляющий контроль за давлением.

Принудительная система подразумевает дополнительные расходы на расширительный бачок, манометр, насос, терморегуляторы и т.д.

Достоинства конструкции неоспоримы: малый объем теплоносителя, в качестве которого можно использовать не только воду, меньший расход труб, диаметр которых меньше, чем в предыдущем случае. Возможность регулирования температуры нагрева радиаторов, батареи могут быть любого типа с любым диаметром трубы. Основной недостаток – зависимость от подачи электричества, с помощью которого работает насос.

Более подробное сравнение этих двух вариантов можно посмотреть в этом видео:

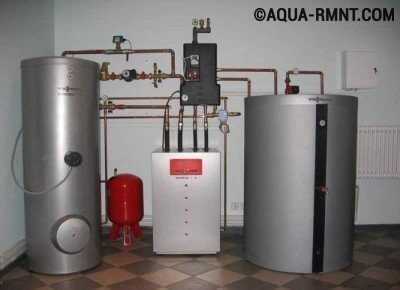

Устройства, необходимые для работы системы
Домашняя водяная система отопления будет бесперебойно функционировать только в случае, если правильно подобраны ее главные составляющие.
Котел для разогрева теплоносителя
Практика показывает, что он может быть любого типа: газовый, электрический, на жидком или твердом топливе. Наиболее экономичны модели, работающие на газе. Однако они требуют подведения газовой магистрали, регулярного контроля и обслуживания специалистами. Твердое или жидкое топливо предполагает полную независимость отопления от централизованных сетей, но потребует обустройства специального хранилища для запасов топлива.

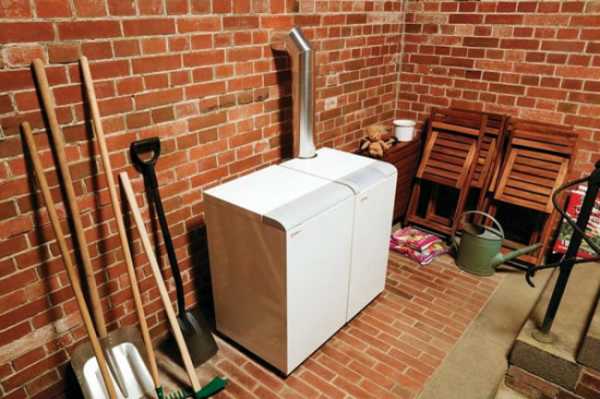

Котел чаще всего устанавливают либо в подвале дома, либо в специально оборудованном помещении — котельной
Электрический котел должен подключаться к сети и потребляет достаточно большое количество энергии. Этот вариант вообще мало целесообразен, поскольку проще поставить электрические радиаторы и напрямую преобразовывать в тепло электроэнергию.
Мощность оборудования выбирается исходя из площади отапливаемого помещения. В среднем, чтобы обустроить водяное отопление дома, подбирают котел с мощностью 1 кВт на 10 кв. метров при высоте стен не более 3 м. Так же стоит учесть и степень утепления жилища, размеры окон и наличие возможных дополнительных потребителей тепла.
Трубы, составляющие отопительный контур
Традиционно они изготавливались из металла. Но стальные конструкции, монтирующиеся с помощью сварки, легко подвергаются коррозии. Поэтому им на смену пришли оцинкованные и нержавеющие трубы, у которых этот недостаток отсутствует. Наиболее надежный вариант из металла – медные трубы, которые выдерживают перепады давления, температур и не подвержены коррозии. Их можно просто «спрятать» в стены дома. Однако высокая стоимость такого оборудования относит его к числу эксклюзивных вариантов.
Металлопластиковые трубы обладают хорошими эксплуатационными характеристиками. Они прочны, не подвержены коррозии, просты в монтаже, на их внутренних поверхностях не откладываются осадки. Единственный недостаток: высокий коэффициент теплового расширения, что провоцирует повреждение трубы при температурных перепадах.
Разбор классических вариантов разводок
Нужно отметить, что водяное отопление загородного дома может быть обустроено разными способами. Различают одноконтурную и двухконтурную систему. Первая предназначена исключительно для обогрева помещений.
Она состоит из одноконтурного котла с атмосферной вытяжкой, простой однотрубной разводки и нужного количества радиаторов. Для того чтобы обеспечить подачу горячей воды может быть установлено одновременно две таких конструкции. При этом одна будет осуществлять отопление, а вторая – нагревать воду. Что достаточно практично, поскольку в теплое время года можно будет пользоваться только нагревом воды.
Конструкция считается самой недорогой и наиболее простой в монтаже, лучше всего подходит для домов, чья площадь меньше или равна 100 кв. м. Вероятно, поэтому ее достаточно часто используют, чтобы обустроить водяное отопление на даче. Может быть усовершенствована путем добавления циркуляционного насоса, двухтрубной разводки и терморегуляторов на радиаторах.
Двухконтурная конструкция используется для отопления и подачи горячей воды. Особенно удобна в домах, где проживает не более 4 человек. Еще один нюанс: вода должна быть водопроводной или специально умягченной, жесткая прямо из скважины не подойдет.
Исходя из принципа движения теплоносителя, система может быть однотрубной, двухтрубной и коллекторной. Рассмотрим каждую из них поподробнее.
Вариант #1 — однотрубная система
Теплоноситель последовательно переходит от первой батареи к следующей. При этом температура каждого последующего радиатора будет несколько ниже. Самому последнему может уже не хватать тепла для достаточного обогрева помещения.
Однотрубная система практически не регулируется, поскольку перекрытая батарея закроет доступ жидкости ко всем остальным
При необходимости отремонтировать радиатор придется сливать теплоноситель из системы и только после этого можно производить манипуляции с вышедшим из строя прибором.
Вариант #2 — двухтрубная система
Такая схема более качественно прогревает помещение. Она предполагает наличие двух труб, подходящих к каждой батарее. По одной из них к радиатору поступает нагретая жидкость, а при помощи другой отводится после остывания.
Отличительная особенность такой системы: трубы с горячим теплоносителем подключаются к радиаторам параллельно, что дает возможность при необходимости отключать батареи
Более подробно об устройстве и принципе работы двухтрубной системы отопления вы можете из нашей статьи: https://aqua-rmnt.com/otoplenie/razvodka-otopitelnoj-sistemy/dvuxtrubnaya-sistema-otopleniya-chastnogo-doma.html
Как и в предыдущем варианте в последнем радиаторе температура будет несколько ниже, но потери в этом случае незначительны.
Вариант #3 — коллекторная разводка

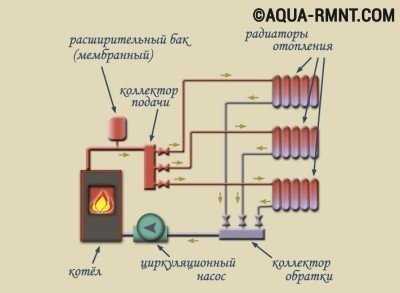

Наиболее удобная в использовании система, предполагающая наличие коллектора, от которого отдельно к каждому из радиаторов подходит труба с горячим теплоносителем и еще одна возвращает остывшую жидкость. Дает возможность регулировать температуру в помещении, осуществлять ремонт или замену любого участка системы без предварительного отключения отопления. Основной недостаток: большой расход труб и необходимость монтажа коллекторного шкафа.
Коллекторная система позволяет регулировать температуру в помещении и производить ремонт радиаторов без отключения отопления
При желании вполне возможно обустроить домашнее водяное отопление своими руками. Проектирование системы потребует точных расчетов и грамотного подбора оборудования, которое впоследствии будет нужно качественно смонтировать. Если есть сомнение в собственных силах, лучше доверить ответственное дело специалистам, которые профессионально и в короткие сроки произведут все необходимые работы. Их результатом станет теплый и уютный дом.
aqua-rmnt.com
Водяное отопление в частном доме своими руками: виды, схемы, советы
Подготовить все материалы для того чтобы сделать водяное отопление своими руками это под силу любому домовладельцу. Если весь комплекс работ по переустройству системы отопления кажется довольно сложный – не беда! Теперь, когда существуют компьютерные технологии и интернет, есть возможность изучить теоретическую часть более детально.
Основные достоинства водяного отопления
Из всех систем отопления, водяная – самая распространенная. В качестве носителя тепла выступает вода. Нагретая котлом отопления (как выбрать газовый котел) она поступает в систему трубопроводов и радиаторов, где и циркулирует по замкнутому циклу.
По каким причинам выбирают водяной тип отопления:
Установить такую систему можно как для уже готового частного дома, так и на стадии строительства.
При условии установки запорных клапанов и регуляторов температуры на батареях, есть возможность поддерживать выбранную температуру для каждой комнаты по отдельности.

Это самый дешевый и распространенный теплоноситель.
Вода, как носитель тепла, может применяться с отопительными котлами (как выбрать электрический котел) на любом виде топлива.
Системы водяного отопления
Системы водяного отопления различают по принципу движения воды по трубопроводам:
естественная циркуляция;
принудительная циркуляция.
Естественное поступление воды

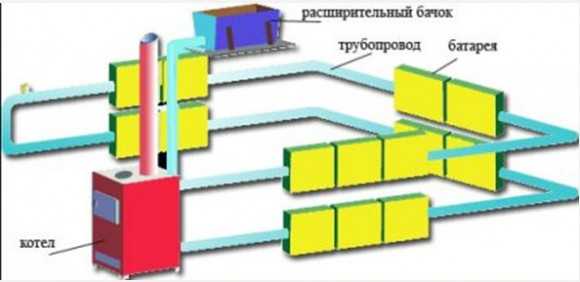

При естественной циркуляции, вода в системе отопления проходит путь по принципу круговорота воды – горячая вода стремится подняться вверх, а холодная опускается вниз. Нагретая вода после нагревательного котла самостоятельно движется по трубам до батареи.
Теплоноситель, проходя через всю поверхность, прогревает элемент отопления, который отдает тепло в воздух и уже после этого более холодным возвращается к котлу для повторения цикла.

Для работы водяной системы отопления с естественной циркуляцией теплоносителя есть ряд технических требований для более эффективного обогрева помещений:
монтаж расширительного бака должен производиться в самой верхней точке системы отопления;
монтаж трубопровода для обратки производится понизу приборов водяного отопления с перепадом по высоте между последним радиатором и конечной точкой;
трубопровод для возврата воды в систему (обратка) должен быть большего диаметра, чем для подачи;
уклон обратного трубопровода должен быть строго выверен, согласно технических требований.
Важно! Основное преимущество водяных систем с естественной циркуляцией – отсутствие насосного оборудования.
Такие системы отопления делают как открытого типа, так и закрытого. В первом варианте вода в расширительном баке имеет непосредственный контакт с окружающим воздухом. В системах закрытого типа устанавливается расширительный бак особой конструкции:

Применение такого расширительного бачка исключает попадание кислорода в систему трубопроводов, что положительным образом сказывается на долговечности водяных отопительных приборов.
Трубопроводы с естественной циркуляцией теплоносителя интересны для потребителя благодаря своей простоте, безопасности и автономности.
Важно! При желании эту схему несложно переделать в систему с принудительной циркуляцией теплоносителя.
Принудительная циркуляция теплоносителя
В принудительной циркуляции в работу оборота воды по трубам и батареям включен насос, который направляет и усиливает движение теплоносителя по системе.

Несомненно, дополнительное оборудование – это дополнительные финансовые затраты. Но зато дает и дополнительные преимущества:
нет необходимости в строгом соблюдении уклонов трубопроводов;
трубопроводы могут быть одного диаметра;
появляется возможность подключить к водяной системе обогрев помещений с применением «теплого пола»;
в систему можно врезать температурные датчики, регулирующие температуру в каждом помещении частного дома по отдельности;
дает возможность применения пластиковых труб, которые значительно дешевле стального водопровода;
значительно облегчаются монтажные работы.
Основной недостаток – зависимость от перебоев с электроэнергией. Решается применением или комбинированных типов отопления, или установкой резервных электрогенераторов.
Типы схем водяного отопления
По тому, как отопительные приборы подключают к трубам, различают два способа:

Однотрубный. Радиаторы подсоединяют один за другим последовательно.
Горячая вода последовательно проходит каждый отопительный прибор и от последнего уходит напрямую к котлу. Такая водяная система при меньшем количестве трубопроводов пользуется популярностью – быстротой в монтаже. Но надо учесть, что нагрев последнего радиатора в цепочке значительно снижается за счет большой теплопотери носителя тепла (воды).
Двухтрубный. Более сложный способ организации теплоснабжения водяных отопительных приборов, но и более продуктивный. Благодаря тому, что подвод труб с горячей и холодной водой к каждому радиатору раздельный, теплопотери носителя значительно ниже.
Также добавляется возможность монтажа «теплого пола».
Виды водяных радиаторов
По способу обогрева помещения водяные отопительные конструкции можно разделить на:
радиаторные;
«теплый пол»;
плинтусное отопление.

Радиаторные
Типичные для хрущевок, чугунные радиаторы водяного отопления, редко применяются в современном строительстве (как выбрать радиаторы отопления для частного дома). Теперь чаще можно встретить радиаторы из другого материала:
биметаллические;
стальные;
из алюминиевых сплавов.
Такие радиаторы отлично зарекомендовали себя в работе, несмотря на определенные требования к самой воде. Для долговременной работы вода должна соответствовать, например, таким требованиям как процентное содержание в ней кислорода, железа и других примесей. Все это перечислено в РД 34.20.501-95.

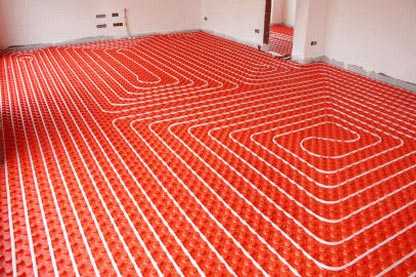

Подогрев «теплым полом»

Система «теплый пол» чаще всего устанавливается как дополнение к радиаторному типу для обогрева помещения дома (утепление балкона своими руками). Несмотря на сложность в устройстве таких полов, основное их преимущество – большая площадь обогрева. Фактически вся поверхность пола работает как один большой радиатор. Теплообмен воздуха в доме происходит в оптимально правильном режиме – нагретый воздух в помещении поднимается снизу вверх, заполняя все пространство.

Кроме комфорта, применение «теплого пола» позволяет снизить рабочую температуру воды до 55 ºC.
Но есть один существенный недостаток. Такую систему отопления трудно реализовать в уже жилых помещениях. Для укладки трубопроводов требуется поднимать уровень уже существующего пола и без замены межкомнатных дверей тут не обойтись.
Плинтусные
Новое направление в обогреве помещения дома – плинтусная система отопления. В ней соединена преимущества радиаторов и «теплого пола».
Все оборудование – и трубы и радиаторы – устанавливаются по периметру комнаты на уровне плинтусов. Это позволяет прогревать и стены и пол одновременно. Соответственно и воздух прогревается более равномерно.

Плюсы таких систем:
Из интерьера помещения исключаются традиционные радиаторы.
Возможность провести монтаж в существующих жилых помещениях.
Широкая цветовая гамма покрытий плинтусов дает возможность оформить интерьер помещения по своему вкусу.
Заключение
Водяное отопление загородного дома – это наиболее популярный способ обогрева. Оно прошло проверку временем. Ему десятки лет. А современное исполнение более усовершенствовано и улучшено. Его можно с уверенностью рекомендовать для обогрева частных домов.
Смотрите видео — однотрубная / двухтрубная система отопления:
Наши рекомендации:

Понравился пост? Поделись с друзьями и оцени публикацию. Тебе не трудно, а автору приятно. Спасибо.
Загрузка…
Подписывайся на наши новости Вконтакте!
stroykirpich.com
Водяное отопление частного дома своими руками: схемы, которые вам пригодятся
На сегодняшний день, всё больше и больше, получает распространение коттеджное строительство. Это связано с тем, что предложения, существующие на рынке недвижимости, при одинаковой стоимости, предлагают потребителю выбор: частное домовладение или доля в общей собственности многоквартирного комплекса, и многие выбирают первый вариант.

Водяное отопление традиционно применяют для отопления частных домов.
Конечно, в таком случае, те вопросы, которые раньше решались на обще домовом уровне, теперь становятся заботой новоиспечённого домовладельца. И среди прочих, таких, как прокладка канализации и коммуникаций, утепление стен и уход за кровлей, добавляется задача по обогреву здания. Традиционно для этих целей применяют водяное отопление. Что можно использовать для частного дома и провести своими руками мы рассмотрим подробно, разобрав существующие на сегодня схемы.
Выполнить водяное отопление своими руками не сложно, главное решить, какой из предложенных вариантов подойдёт именно в вашем случае.
Основные варианты подключения
Провести водяное отопление в частном доме можно любым из предложенных способов, главное хорошо понимать для себя, какой результат необходимо получить в результате такой работы.
Естественный ток
Применяя указанный способ, используют законы физики: нагретая вода или другая жидкость, будет подниматься, остывшая – спускаться. Таким образом, получается постоянная циркуляция.

Однако её можно применять только на небольших площадях, а трубы необходимо брать большого диаметра, и она является достаточно независимой. Вы не сможете настроить и запустить её так, как нужно вам. Система работает по своему циклу независимо от внешних факторов. Её можно только полностью остановить.
Подобные системы отлично проявляют себя в случаях, когда нет возможности обеспечить постоянную подачу электричества, так как могут работать самостоятельно.
Как правило, их исполнение является однотрубным.
Системы с нагнетанием теплоносителя
Данные системы отличает возможность применять разные схемы монтажа, о которых поговорим далее, например, наливные полы и реостаты.
Всё, что для этого необходимо: дополнить систему отопления помпой, которая будет перекачивать теплоноситель принудительно. Такой подход является гораздо более практичным и применяется повсеместно.
Это широко известная двухтрубная система. Её применение позволяет получить возможность контролировать температуру на каждом радиаторе, использовать наливные полы и получать стабильные показатели на всех участках цепи.
Не зависимо от того, какой вариант используется: схема водяного отопления частного дома с насосом или без него, есть базовые элементы, без которых сложно её представить.
Составные части обеспечивающие отопление
Главные составляющие, используется ли схема отопления без насоса или с ним, это:
Нагреватель. В его роли может выступать печь, камин, котёл на газу или ТЭН. Выбор осуществляется в зависимости от возможностей подвести те или иные коммуникации в дом. Чаще всего применяют газ, он наиболее экологичен и экономичен;
Трубы, без которых системы водяного отопления просто невозможно представить. В случаях системы с естественным током трубы берут большего диаметра (порядка сорока миллиметров) и располагают их под углом от трёх до пяти градусов, что позволяет улучшить динамические характеристики системы. Если речь идёт и применение насоса – трубы делают меньшего диаметра и монтируют без наклона;
Система реостатов, применяемая в двухтрубной системе отопления, позволит выставить температуру на каждом нагревательном элементе отдельно;
Радиаторы, которые являются главным обогревающим элементом такой системы. В прочем, одним из вариантов того как сделать водяное отопление в доме, являются наливные полы, в таком случае радиаторы не используют;
Обязательным элементом любой системы является расширительный бак, призванный стабилизировать систему и равномерно распределить давление на всех её участках. Так как вода в процессе нагрева расширяется, а при остывании сокращается – в системе постоянно меняется давление. Расширительный бак призван гасить его колебания и поддерживать давление на безопасном уровне.
В зависимости от конкретной ситуации, водяное отопление дома может включать в себя дополнительные устройства, такие как: гидрострелки, коллекторы, дополнительные бойлеры, регулировочную автоматику и другие элементы.

В качестве нагревателя часто используют газовый котел — он наиболее экологичен и экономичен.
Плюсы и минусы
Конечно же, самым простым вариантом отопления будет система отопления без насоса, однако она же будет самым уязвимым и неуправляемым вариантом.
Поэтому лучше всего немного потратиться на дополнительное оборудование и построить двухтрубную управляемую систему.
При этом если речь идёт о тёплых наливных полах – вся автоматика управления будет расположена возле главного распределительного узла, и управление системой будет осуществляться из одного места.
Если же речь идёт о радиаторной системе, оптимальным решением будет установка реостатов на каждый радиатор. Это позволит вам самостоятельно регулировать температуру внутри каждого отдельного помещения. Плюсом такой системы, безусловно, будет являться экономия энергии, затрачиваемой на обогрев.
Например, в гостиной температура может быть ниже, чем в спальне, а в кладовой можно установить пониженную температуру, для увеличения срока хранения продуктов.
В этом смысле, двухтрубная система принудительного отопления, является гораздо более манёвренной и удобной. Однако на начальном этапе придётся потратить значительно больше денег, чем на самотёчную систему.

Двухтрубная система принудительного отопления является гораздо более манёвренной и удобной. Однако на начальном этапе придётся потратить значительно больше денег, чем на самотёчную систему.
Заключительное слово
Главное, что необходимо помнить, независимо от того, на каком варианте вы остановитесь, это то, что самостоятельный монтаж системы отопления в частном доме – не такое уж сложное дело. Всё что вам потребуется: выбрать свой вариант такой системы, немного более подробно изучить выбранный вариант подключения, рассчитать на бумаге всё, что вам необходимо, закупить оборудование и инструмент, и начать работу.
Не нужно бояться испортить материал, возьмите его сразу с запасом. Монтаж проводите в тёплое время года, чтобы ничто не отвлекало вас от неспешной работы. При расчёте стоимости такого проекта вместе с закупкой инструмента получится сумма немного большая, чем можно заплатить наёмным рабочим, но здесь есть безусловная выгода:
Вы будете знать, как работает ваша система, из каких элементов она состоит, и что делать, если она выйдет из строя;
Для замены и оперативного ремонта каждого отдельного элемента у вас будет весь необходимый инструмент, приобретённый ещё на этапе монтажа системы.
Таким образом, однажды заплатив приличную сумму, всё дальнейшее обслуживание и монтаж вы возьмёте в свои руки, что сэкономит средства. Вы не будете зависеть от мастеров и их рыночных цен на услуги, полностью обслуживая свою сеть самостоятельно.
Как видите, такой подход имеет больше плюсов, чем минусов. Кроме того, стоимость работы наёмной бригады, даже если речь о монтаже системы с нуля – практически сравнима со стоимостью материалов и инструментов, если вы решите делать монтаж сами.
ventkam.ru
Что нужно знать, чтобы сделать водяное отопление частного дома своими руками?
Построить свой дом мечтает каждый мужчина. В доме должно быть удобно и тепло.
От правильного выбора системы отопления, ее составляющих и правильного монтажа зависит не только ваше хорошее настроение и самочувствие. Это еще и немалая экономия.
Чтобы в доме было тепло и уютно недостаточно выстроить хорошо утепленные стены.
Современный строительный рынок насыщен разного рода материалами, применяя которые можно снизить потери тепла до минимума.
Но прежде, чем что-то потерять, нужно это что-то иметь! Тепло не возникает само по себе, его источником в доме является отопительная система.
Было время (и не так давно), когда единственным источником тепла в сельских домах была печь. Сделать водяное отопление в деревянном доме было дорого и престижно.
Монтировалась такая система из стальных труб, с применением сварки и нарезанием резьбы, и требовалось определенное мастерство, чтобы отопление нормально работало. О том, чтобы сделать водяное отопление дома своими руками, редко кто задумывался.
Иначе обстоит дело сейчас: огромное количество материалов, максимально облегчающих сборку, позволяют собрать систему отопления практически голыми руками.
Но предварительно нужно изучить принципы действия водяной системы отопления дома. Даже если вы сами не решитесь на самостоятельную сборку, вы сможете контролировать работу мастера и вмешаться в случае необходимости.
Современные материалы позволяют даже неопытному человеку самостоятельно сделать отопление в доме.
Первое, что нужно сделать – определиться с выбором источника тепла.
Архаичную печь и экзотический камин нельзя рассматривать, как достаточный источник тепла в современном многокомнатном доме. Максимум, что они могут – это создать уголок психологической релаксации. Приятно посидеть у открытого огня, ни о чем не думая.
Но нам нужно, чтобы комфортно было во всех комнатах. Без эффективно работающей системы отопления в частном доме обойтись невозможно.
Варианты водяного отопления
Самым распространенным вариантом остается схема водяного отопления частного дома.
Несмотря на внешние различия и разные схемы соединения, принцип действия один у всех: вода (самый распространенный теплоноситель) нагревается в котле, затем по трубам подается ко всем отопительным приборам.
Остывая в радиаторе, вода отдает тепло окружающему его воздуху и возвращается по обратной линии в котел. Начинается следующий цикл.
Выбор теплоносителя не случаен: вода легко накапливает тепло и легко с ним расстается.
Не требуется делать запасы, чтобы пополнить систему. Текучесть воды позволяет смонтировать систему без циркуляционного насоса.
Именно так и было устроено водяное отопление раньше. Вода по законам физики двигалась по трубам без принуждения. Такая система не зависела от наличия электричества.
Предусмотрительные владельцы домов и сейчас пытаются объединить высокие технологии современных котлов и естественную циркуляцию.
Хотите сделать отопление в гараже? Это не сложно!
Почему системы отопления с принудительной циркуляцией лучше, вы узнаете из этой статьи: http://obogreem.net/otoplenie-zdanij/sistema-otopleniya-zdanij/prinuditel-naj-tsirkulyatsaj.html.
Из каких же «ингредиентов» состоит любая отопительная система?
Выбираем котел — сердце системы
Без него система – это набор труб и радиаторов. К выбору котла отнеситесь со всей серьезностью: стоимость ремонта или замены дорого обойдется хозяину.
Во-первых, выбираем по виду топлива.
Несомненно, самый экономичный – котел работающий на магистральном газе. Подведенный к дому, он предоставляет массу удобств, они общеизвестны.
Электрический котел прост в обслуживании, не выделяет продуктов сгорания, но использование электроэнергии, цена которой гораздо выше цены на газ, это такой недостаток, что перечеркивает все положительное.
Небольшой выбор у хозяина, если его дом расположен вдалеке от газопровода и линии электропередач.
Жидкотопливный или твердотопливный? Солярка или дрова?
Выбор любого из этих вариантов предполагает, что у вас есть помещение для их хранения. Единственным утешением служит то, что современные котлы могут гореть длительное время без дозаправки.
Следующий параметр имеет большое значение при выборе котла. Для его расчета вычисляют общую площадь дома и находят в справочниках удельную мощность. Этот коэффициент зависит от региона: на севере потребление тепла больше, чем на юге, это естественно.
В цифрах это выглядит так:
Юг России – 0,7-0,9 квт на 10 м²
Центральная часть – 1,2-1,5 квт на 10 м²
Север страны – 1,5-2 квт на 10 м²
Поделив площадь на 10 и умножив на удельную мощность, мы получим минимально необходимую мощность котла для вашего дома. Чтобы котел работал в щадящем режиме и имел запас мощности на период сильных морозов, добавим 20-30% к этой цифре.
Сейчас не выпускают котлы без минимальных автоматических регулировок. Многие имеют встроенный циркуляционный насос и расширительный бак.
Двухконтурные котлы, кроме этого, снабжены линией горячей воды. Горячее водоснабжение давно стало привычным в частных домах.
Установить котел на полу или повесить на стену – это уже дело вкуса хозяина. А вот сделать это лучше в отдельном помещении, котельной.
Выбирая котел, не забываем о контуре горячего водоснабжения, автоматическом режиме работы и запасе мощности.
Радиаторы отопления
Их выбор не такое простое дело, как кажется на первый взгляд.
Разнообразный внешний вид это только оболочка: отопительные приборы надо выбирать по их эксплуатационным качествам.
И определяющее значение при выборе радиаторов имеет материал, из которого изготовлен прибор.
Стальные радиаторы недороги, но и недостаток у них существенный. Сталь окисляется (покрывается ржавчиной) на воздухе, поэтому в системах, где воду на лето сливают (и просто регулярно подпитывают), такие отопительные приборы долго не живут.
Алюминиевые радиаторы. Алюминий более устойчив к коррозии, радиаторы быстро нагреваются, поэтому легко регулировать температурный режим в помещении, пользуются популярностью за внешний вид. Но резких изменений давления не переносят. В централизованной системе отопления многоквартирных домов такие перепады не редкость, а вот в частном доме радиаторы чувствуют себя комфортно.
Попыткой объединить лучшие качества алюминиевых и стальных радиаторов стал выпуск биметаллических приборов отопления. Стальная труба, как защита от высокого давления, и алюминиевые ребра для большей теплоотдачи – вот биметаллический радиатор. Он отлично справляется со своей задачей, но поведение стали при контакте с воздухом, нам уже знакомо.
Чугунные радиаторы «переживают» и тех, кто их ставил, и дома, в которых их ставили. Такая долговечность уже стала темой шуток. Но что в этом плохого? Чугуну все нипочем: вода неизвестного химического состава (в котельных чего только не добавляют в теплоноситель!), скачки давления, регулярную подпитку воздухом при ремонтах системы.
Всё еще сомневаетесь какой радиатор лучше? Тогда вам будет полезно почитать здесь.
Сделать правильную разводку труб и выбрать схему подключения радиаторов отопления сможете прочитав инструкцию по этой теме .
Чугунные радиаторы тяжелы, но их не таскают по комнатам: один раз повесил и забыл!
Медленно нагреваются? Зато долго держат тепло, это скорее плюс.
Некрасивы? Неправда, старые «батареи-гармошки» уже в прошлом, новый дизайн не испортит ни один интерьер.
Лучший радиатор – чугунный.
Определившись с типом радиаторов, приступаем к подсчету их количества. Все методики расчета и простые, и сложные, приходят практически к одной цифре: 100 ватт. Это количество тепловой мощности необходимое для 1 кв. м жилой площади.
Неудачное расположение комнаты, наличие наружных стен и «лишние» окна увеличивают потребность тепла.
Покупая радиатор, заглядываем в его паспорт и находим мощность одной секции. Сначала определяем общую потребность тепла для комнаты: умножаем ее площадь на 100. Полученную цифру делим на паспортную мощность одной секции и получаем их количество.
Не все обращают внимание (а некоторые производители даже не указывают) на разницу температур, когда паспортная теплоотдача достигается. Обычно это бывает при температуре теплоносителя 70-90 градусов. И зачем так нагревать радиатор? Низкотемпературное отопление предпочтительнее с любой точки зрения.
Поэтому рекомендуется расчетное количество секций увеличить в 1,5 раза. Затраты быстро окупятся.
Лучше много теплых радиаторов, чем один горячий. Не колеблясь, увеличиваем расчетное количество секций в 1.5 раза.
Какие же трубы использовать для того, чтобы все составляющие соединить в систему?
Выбор, как видите, невелик. Давайте вместе разбираться в их качестве.
Стальные трубы отживают свой век: сложность монтажа с резьбами, сваркой, точной подгонкой по размеру уже не вызывает энтузиазма. Да и срок службы у стали невелик.
Металлопластик имеет одно неоспоримое преимущество: с одним ключом в руке можно решительно браться за монтаж. Но, внимание! Только не отопительной системы!
Слабо разбираясь в качестве труб и фитингов, вы рискуете получить отопительную систему, которая не выдержит частой смены температурного режима, а именно так работает отопление, включаясь и выключаясь.
Кроме того, как ни затягивай резьбовые соединения, периодически их надо осматривать и убирать слабину.
Лишены этих недостатков полипропиленовые трубы. С помощью специального паяльника соединяем все составные части системы в «целую» трубу. Несколько резьбовых соединений, без которых не обойтись – подключение радиаторов и котла.
И здесь качество материалов имеет значение: выбирая армированный полипропилен известных фирм, мы гарантируем себе спокойное будущее.
Преимущества медных труб неоспоримы. Долговечность, надежность, особенно, престижность – вот те качества, за которые платят немалые деньги. Высокая стоимость медных труб – вот их главный недостаток!
Не экономьте на трубах: армированный полипропилен – хороший выбор
Определившись с котлом, радиаторами и трубами, пора подумать о том, как все это соединить.
Варианты монтажа
За долгие годы существования водяного отопления сформировалось несколько схем водяного отопления применяемых для частного дома.
Однотрубная разводка (как видно из названия) состоит из одной линии. Нагретая вода из котла движется от радиатора к радиатору и возвращается в котел. Сразу видна положительная сторона: труба одна – значит, дешево. Но хорошо ли это? В системе поддается регулировке только температура на выходе из котла. Радиаторы нагреваются неравномерно, чем дальше от котла, тем холоднее.
Двухтрубная система более удобна: горячая вода подается по одной трубе, а возвращается по другой. Все отопительные приборы нагреваются одинаково, появилась возможность поставить регуляторы температуры и регулировать «погоду» в каждой комнате.
Лучевая и комбинированная системы позволяют точнее регулировать температурный режим, но и расходы на монтаж у них выше: трубы прокладывают в каждую комнату отдельно.
По способу подачи горячей воды различают системы с верхней и нижней разводкой.
Двухтрубная система с циркуляционным насосом и регуляторами температуры на радиаторах – вполне достаточна для создания комфорта в доме.
Водяное отопление загородного дома не всегда делается на одном этаже. Утепленная мансарда, или полноценный второй этаж тоже требуют отопления. Чтобы сделать водяное отопление двухэтажного дома придется постараться.
Естественным путем, самотеком, сделать это невозможно. В системах с принудительной циркуляцией воду перемещает насос. Современные котлы имеют уже встроенный насос, но можно поставить и дополнительный.
obogreem.net
Водяное отопление частного дома своими руками
Водяное отопление в своем доме является наиболее эффективным и имеет много преимуществ. Его можно сделать на разных видах топлива, включая твердое. Наиболее популярным является газ, но даже дровяная печь — подходящий агрегат для нагрева воды, циркулирующей по трубам и радиаторам. Именно так раньше отапливали дома, если не было подключения к газу. Если Вы не решаетесь сделать водяное отопление частного дома своими руками, данная статья поможет Вам разобраться в технологии монтажа. Принцип работы любой системы практически одинаковый, от вида топлива зависит лишь выбор котла и условия его установки.
Два типа водяной системы отопления. Естественная циркуляция
Водяная система отопления работает следующим образом: вода нагревается и самотеком движется по трубам в радиаторы. Выходя из них, возвращается назад по замкнутому контуру. Это — однотрубная гравитационная система, которая работает лишь при соблюдении следующих условий:
Уклон соблюдается на всем протяжении системы: от котла к радиаторам и от радиаторов — к котлу. Он должен составлять 2-5º (стандартно соблюдают уклон 1 см на 1 погонный метр трубы).
В самом верхнем помещении дома, например, на чердаке, устанавливают расширительный бак. Вода при нагреве увеличивается в объеме, ее излишки вытесняются в него. Объем бака должен составить 10% от объема циркулирующей воды.
Подогретая вода самотеком будет двигаться лишь по достаточно широким трубам, поэтому устанавливают не современный пластиковый водопровод, а стальной с диаметром труб 1-1,5 дюйма. Стояк, выходящий из котла, располагается вертикально вверх, желательно без изгибов и поворотов.
Таким образом, при естественной (гравитационной) циркуляции теплоносителя агрегат устанавливается в самой низкой точке системы, расширительный бачок — в самой верхней, а трубопровод и радиаторы находятся на среднем уровне. Здесь используется последовательное подключение. В связи с этим система не выгодна тем, что в батареи, дальше остальных расположенные от котла, поступает остывшая вода.
Принудительная циркуляция
В принудительной системе воду заставляет циркулировать насос. Это снимает все ограничения при монтаже и эксплуатации:
Можно использовать современные пластиковые трубы небольшого диаметра.
Не надо соблюдать уклон трубопровода. Обеспечивается двухтрубное параллельное подключение радиаторов.
Можно использовать автоматику для регулирования температуры теплоносителя и воздуха в помещениях.
Оборудование, которое требуется для монтажа водяного отопления в доме, коттедже:
Котел: газовый, электрический, на торфе, угле, дровах. Для агрегата на твердом топливе требуется отдельное помещение с принудительной вентиляцией. Это может быть подвал или хозблок (котельная) в цокольном этаже дома.
Трубы используют стальные или медные в гравитационной системе, а в принудительной — любые (металл, пластик, металлопластик). Пластиковые и металлопластиковые трубы не требуют сварки, как стальные, или спайки серебросодержащим припоем, как медные. Они требуют лишь резьбовых соединений. Это облегчает монтаж водяного отопления, не требует большого опыта, экономит время работ.
Так же, как и трубы, радиаторы отопления выбирают в зависимости от типа котла и системы в целом. Рынок предлагает стальные, чугунные, алюминиевые и биметаллические радиаторы.
Бойлер для нагрева воды и использования ее для нужд домочадцев. Монтаж возможен только при 2-хконтурной системе отопления.
Циркуляционный насос и расширительный бак (поставляются в комплекте к котлу или приобретаются отдельно), фитинги (заглушки, предохранительные клапаны, шаровые краны, автоматические терморегуляторы).
Монтаж водяного отопления в частном доме
Сначала составляется схема монтажа, в которой указывается расположение котла, радиаторов, труб, дополнительных приборов. Она предусматривает следующие условия:
минимальное расстояние от пола до радиатора составляет 6 см;
если в комнате устанавливается более одного радиатора, они располагаются на одном уровне;
батареи устанавливаются под окном; если комната угловая, еще одна батарея должна быть на стене, смежной с улицей.
Расчет мощности
В современном доме лучше устанавливать водяное отопление с принудительным движением теплоносителя. Такая система обеспечивает экономный расход топлива и комфорт при эксплуатации (можно все полностью автоматизировать). Стандартно мощность котла рассчитывают так: на 10 м2 комнаты надо 1 кВт агрегата.
Примерные расчеты мощности агрегата относительно площади дома:
для 60-200 м2 надо 25 кВт,
для 200-300 м2 надо 25-35 кВт,
для 300-600 м2 надо 35-60 кВт.
Последовательность работ:
Сначала устанавливают котел согласно его инструкции и схеме отопления.
В помещениях в соответствии со схемой устанавливают радиаторы.
Соединяют трубами котел и отопительные приборы. Делают запуск холодной воды, прогоняют ее через батареи, проверяют качество соединений.
Если отопление газовое, на следующем этапе газовая служба проводит трубы от магистрального газопровода к котлу, устанавливает газовый счетчик, запускает и проверяет систему.
Схему отопления можно составить самостоятельно, если Вы разбираетесь в теплотехнике, устройстве отопительной системы и условиях монтажа. Также ее можно заказать специалистам соответствующих проектных организаций, а потом самостоятельно сделать монтаж. Также схема отопления прилагается в инструкции к котлу, но она имеет, как правило, обобщенный вид. Все-равно приходится составлять свой чертеж с учетом площади и планировки помещений в доме.
opechkah.ru
