Вытяжка в частном доме из пластиковых труб – Вентиляция в частном доме из канализационных труб своими руками

Вентиляция в частном доме из канализационных труб своими руками

Система вентиляции необходима для выведения из помещения отработанных воздушных масс и обеспечения притока свежего воздуха. Построить эффективную вентиляцию в частном доме вполне возможно самостоятельно. Для этого можно использовать специальные трубопроводы, либо какой-то из альтернативных вариантов, к примеру, пластиковые канализационные трубы.

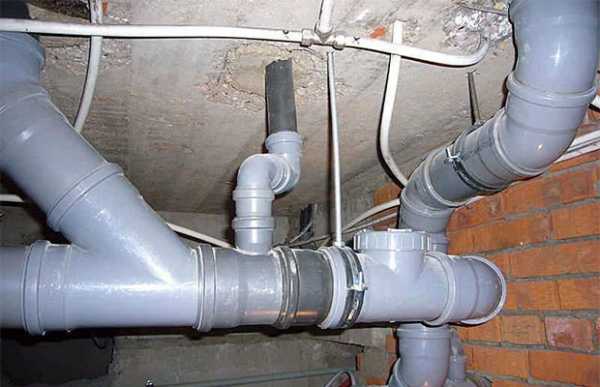

Канализационные трубы для вентиляции: за и против

Единого мнения о целесообразности использования канализационных труб для монтажа системы вентиляции до сих пор нет.

Многие профессионалы аргументированно доказывают рациональность такого решения, другие – не менее убедительно критикуют. Дело в том, что у пластика, как и у любого другого материала, имеется ряд достоинств и недостатков.

К положительным аспектам использования канализационного пластика в строительстве вентиляции стоит отнести следующее:

• Любые пластиковые трубы (поливинилхлоридные, полиэтиленовые, полипропиленовые и т.п.) – легки и долговечны.
• Система вентиляции будет обладать должной герметичностью и прочностью.
• Пластиковые изделия сравнительно недорогие и, в отличие от металлических, не подвержены коррозии.
• Благодаря разнообразию форм и размеров элементов, легко сконструировать воздуховоды любой конфигурации.
• Малый вес изделий упрощает и удешевляет процедуру закрепления воздуховодов.

Среди недостатков можно акцентировать внимание на таких моментах:

• По их мнению некоторых специалистов часть выделяемых полимерами вредных веществ будет вместе с воздухом проникать в помещение, следовательно, даже несмотря на клятвенные заверения производителей касательно безупречной экологичности таких труб, лучше использовать пластик исключительно для отвода воздуха.
• Пластиковые трубы не обладают большим запасом прочности и уязвимы к механическим воздействиям.
• При движении воздушных масс по пластиковым трубам неизбежно возникает трение, что приводит к накоплению на внутренних стенках статического электричества. Наэлектризованная поверхность начинает вести себя подобно магниту, интенсивно притягивая к себе частицы пыли и грязи, в которых быстро начинают селиться всевозможные грибки, микробы и плесень.

Следовательно, строительство системы вентиляции из канализационных труб представляется оправданным в первую очередь по экономическим соображениям. Кроме того, такая вентиляция будет отличаться хорошими эксплуатационными характеристиками, и исправно прослужит не один десяток лет.

Обратите внимание! Тем, кто сомневается в экологичности пластиковых труб, лучше сконструировать из них только вытяжной участок, попадание воздуха из которого в помещение будет полностью исключено.

Как сделать безопасный воздуховод

Чтобы вентиляция из канализационных труб работала долго и эффективно, на этапах проектирования и строительства необходимо учитывать ряд важных моментов.

Подготовка труб

Для самостоятельного монтажа вентиляции удобнее использовать пластиковые изделия круглого сечения диаметром 15 см. Такой канал способен обеспечить приток воздуха объёмом не менее 30 кубометров в час при высоте воздуховода порядка 3 метров. Высота воздуховода здесь непосредственно определяет тягу. Соответственно, чем выше воздуховод, тем больший объем воздушных масс он будет способен пропускать по каналам вентиляции и наоборот.

В зависимости от предполагаемой мощности вентиляции, могут применяться другие стандартные трубы диаметром 10, 12,5, 15 или 20 см. В зависимости от этих размеров подбираются соответствующие фитинги и крепёжные элементы.

Это важно! Температура транспортируемого воздуха не должна превышать 70-80 градусов, иначе пластик начинает размягчаться и терять форму. Это особенно актуально для кухонных вытяжных систем.

Проблему со статическим электричеством поможет решить применение антистатиков. Перед монтажом достаточно просто обработать внутренние поверхности трубопроводов специальным составом.

Полнофункциональная система вентиляции достаточно сложна и помимо воздуховодов в обязательном порядке включает несколько элементов:

• Вытяжной вентилятор.
• Приточный вентилятор.
• Рекуператор (устройство, способное сообщать входящему воздушному потоку часть тепловой энергии выходящего воздуха).
• Подогреватель воздуха.
• Система фильтрации. Помогает очищать воздушные массы от пыли и вредных примесей.
• Автоматические устройства, способные производить полный контроль за функционированием системы без участия человека.

Схема

Оптимальным вариантом для частного дома станет расположение основной выходной трубы вдоль одной из стен в центральной части дома. Отсюда будет удобно сделать разводку до всех комнат, используя канализационные трубы.

Обратите внимание! Число ответвлений лучше сделать по возможности минимальным, поскольку от их количества зависит тяга, а, следовательно, и эффективность работы вентиляции в целом.

Примерный порядок проведения работ по монтажу системы вентиляции:

• Составляется подробная схема проекта, которая должна максимально полно описывать детали системы вентиляции с указанием количества и размеров необходимых для реализации её строительства элементов. Для вычисления оптимального диаметра воздуховодов удобно использовать специальные программы, которые легко найти в свободном доступе.
• Уже на этом этапе следует чётко понимать, будет проектируемая система вентиляции естественной или принудительной. Определяющим показателем в этом случае выступает разница температур и давления на входе и выходе – обязательное условие для самопроизвольного движения воздуха по воздуховодам. Помните, чем выше разница температур, тем активнее будет функционировать вентиляция.
• Если должных показателей воздухообмена естественным путём достичь не получается, стоит предусмотреть включение в систему дополнительных элементов для принудительной вентиляции, к примеру, вентиляторов.
• В соответствие со схемой на месте делается разметка и фиксируется крепёж. Для крепления к потолку удобно использовать хомуты соответствующих размеров.
• Конструкцию по возможности стоит делать без острых углов или резких переходов. Плавные изгибы сделают перемещение воздушных потоков более эффективным.
• Отдельные участки вентиляции соединяются разборными или неразборными элементами. Второй способ представляется предпочтительным (хотя и чуть более затратным), поскольку в будущем даст возможность без труда делать профилактику.
• Для систем принудительного типа осуществляется монтаж дополнительных элементов – вентиляторов, рекуператоров и т.п.
• Все ответвления должны подводиться к одной точке, находящейся на максимально возможной высоте, откуда будет выведен наружу общий патрубок.
• Чтобы избежать образования конденсата, участок трубопровода на крыше следует дополнительно утеплить.

Основные правила обустройства вентиляции из канализационных труб

Чтобы правильно рассчитать схему вентиляционной системы, стоит ориентироваться на рекомендуемые нормативные значения показателей воздухообмена. Так, для стандартной комнаты площадью 20 квадратных метров, на каждый метр площади должно приходиться не менее 3 кубических метров свежего воздуха в час. Для кухни с электрической или газовой плитой показатели намного выше: 110 и 140 кубометров в час соответственно.

Если для строительства вентиляции выбор был остановлен на пластиковых канализационных трубах, то и весь воздуховод правильно будет монтировать только из них. Такой подход позволит избежать образования ступенчатых конструкций внутри воздуховодов, а также упростит процедуру соединения отдельных элементов.

В частных домах не рекомендуется объединять выводы системы вентиляции и канализации. Высок риск образования обратной тяги, способной затянуть в помещение неприятные запахи.

Это важно! В вытяжных сетях нередко образуются горючие соединения, поэтому вывод фановой трубы должен отстоять от печной трубы не менее чем на 2 метра.

infotruby.ru

как сделать своими руками, схемы

Вентиляция из канализационных труб – популярное решение для частного дома. В чем ее преимущества перед традиционной вентиляцией из металлических труб, а в чем она ей уступает? Как ее сделать своими руками?

1

Принципы циркуляции воздуха в жилых помещениях

Вентиляционная система – комплекс воздуховодов и каналов, через которые из жилых помещений удаляется загрязненный воздух. Чтобы такая сеть нормально работала, она должна быть грамотно спроектирована и установлена, в соответствии с современными нормативами, с учетом индивидуальных характеристик внутренних помещений и правил их эксплуатации.

Для устройства вентиляционной системы нужно разместить элементы воздуховода во всех комнатах и подвести вентканалы к центральному стояку

Принцип действия естественной вентиляции крайне прост – в комнатах во время их использования образуется застоявшийся воздух, наличие которого приводит к возникновению зон низкого давления. Из этих зон кислород стремится к зонам с высоким давлением, уходит из дома через специальные вентиляционные каналы и заменяется свежим воздухом. Циркуляция воздушных масс осуществляется непрерывно и по естественным причинам, потому при грамотном проектировании в домах вовсе не обязательно устанавливать дорогостоящие искусственные системы приточно-вытяжной вентиляции.

На эффективность работы естественной вентиляции влияет количество воздуховодов, общая протяженность вентиляционных каналов, площадь сечений труб и другие факторы. Но в целом естественная система является достаточно простой. Для ее устройства достаточно собрать воздуховод, разместить его элементы по всем комнатам и подвести вентканалы к центральному стояку. По своей конструкции такая система мало чем отличается от канализации.

2

Почему для устройства коммуникации используют канализационные трубы?

Вентиляция в частном доме из пластиковых труб создается достаточно часто. Популярность таких систем объясняется их простотой и функциональностью – любой собственник при желании может спланировать и создать вентсистему для своего жилища самостоятельно, не обращаясь за помощью к профессионалам.

Вентиляцию из пластиковых труб легко собрать своими руками

До появления на рынке пластиковых труб естественная вытяжная система вентиляции строилась на использовании металлических трубопроводов. Жестяная вентиляционная система собиралась с помощью сварки и скреплялась фитингами. В процессе эксплуатации для внесения изменений в конструкцию такой системы требовалось вложение немалых финансовых средств.

Когда на рынке появилась пластиковая труба, недостатки жестяных вентиляционных каналов встали перед собственниками особенно остро. Конечно, пластик не может соревноваться с металлическими изделиями по устойчивости к температурным воздействиям, по надежности и долговечности, однако ПВХ имеет свои уникальные характеристики и достоинства, сделавшие трубы из пластика для вентиляции в частном доме популярнейшим техническим решением.

3

ПВХ труба для вентсистем – важнейшие достоинства и недостатки

Не существует каких-либо законодательных норм, запрещающих использовать в вентиляционном трубопроводе пластиковые изделия, предназначенные для построения систем канализации. Но прежде чем начать планировать установку новой системы из ПВХ, следует разобраться в характеристиках таких изделий, в их преимуществах перед жестяными трубами и недостатках.

К положительным качествам вентиляции из пластиковых канализационных труб можно отнести:

1. 1. Низкую стоимость. По цене ПВХ труба намного выгоднее жестяных аналогов.
2. 2. Практичность. Из пластиковых изделий можно собирать различные по функциональности системы вентиляции.
3. 3. Простоту монтажа. Все работы по установке коммуникации собственник может выполнить самостоятельно.
4. 4. Антистатичность. Пластик не пропускает электрический ток.
5. 5. Антибактериальные характеристики.
6. 6. Пластичность. Пластиковая труба может быть согнута как угодно, в любом направлении.

Но если сравнивать пластиковые изделия со специализированными для построения вентсистем металлическими, канализационная труба будет иметь следующие недостатки:

1. 1. Прочность. Пластик намного менее надежен, долговечен и устойчив к негативным внешним воздействиям, чем металл.
2. 2. Низкая стойкость к высоким температурам. Канализационная труба не предназначена для использования в условиях с температурой воздуха выше +50 градусов.
3. 3. Ограниченность доступных вариантов монтажа. Трубы из пластика не рекомендуется устанавливать под потолком частного дома.

При всех плюсах, системы из канализационных труб менее устойчивы и долговечны, чем из металлических

В итоге из канализационных труб можно строить вентиляционные системы, менее устойчивые и долговечные, чем металлические, а также не приспособленные для транспортировки горячего воздуха. Из-за этого ПВХ изделия нельзя использовать для построения пожарных вентиляционных систем, а также для создания вытяжек в кухне над рабочими поверхностями. Иногда к недостаткам изделий относят также то, что они не предназначены для монтажа под потолками и по стенам, из-за этого у собственников порой возникают сложности с приобретением подходящих креплений.

4

Этапы устройства доступной и функциональной системы циркуляции воздуха

Для устройства вентиляции в доме нужна схема. Чертеж системы можно заказать у специалистов или сделать своими руками. Проектирование инженерных систем – сложная и ответственная задача, от качества реализации которой будет зависеть функциональность, надежность и долговечность вентиляции. Делать это самостоятельно стоит только при условии наличия соответствующего опыта или большого количества свободного времени, которое можно потратить на изучение норм построения вентсистем, правил проектирования и другой важной информации.

Чтобы новая коммуникация в точности соответствовала потребностям будущих пользователей дома, собственнику следует подготовить техзадание для проектировщиков, указав в нем требования к будущей сети, ее расположению в доме, устройству принудительных вытяжек в определенных зонах (ванная, кухня, санузел).

Когда проект коммуникации будет готов, можно приступить к закупке необходимого для монтажных работ оборудования и материалов. Для устройства системы требуются: пластиковые трубы, фитинги, специальные крепления и т. д. Точный список требующихся материалов и расходников для выполнения монтажных работ можно найти в разработанном проекте. Специалисты выводят данную информацию в отдельный пункт проекта и зачастую прописывают для каждого необходимого изделия его примерную стоимость на рынке.

Когда все нужные материалы будут приобретены, собственник, наконец, сможет приступить к устройству новой инженерной системы по следующим этапам:

1. 1. Разметка. На стенах и других поверхностях, по которым будут прокладываться трубы, отмечают места прохождения коммуникации и точки монтажа креплений.
2. 2. Монтаж креплений. К размеченной стене крепят ранее приобретенные крепежи, на которых будут держаться вентиляционные трубы.
3. 3. Сбор стояка. Из крупных труб осуществляется сборка общего вентиляционного стояка, через который из всех комнат дома будет удаляться загрязненный воздух.
4. 4. Сбор воздуховодов. Из более мелких деталей собирают трубопроводы, через которые загрязненный воздух из внутренних помещений будет удаляться в стояк.
5. 5. Установка стояка и воздуховодов. Монтируются собранные трубопроводы достаточно просто. К установленным крепежам крепят изделия таким образом, чтобы их расположение точно соответствовало условиям проекта.
6. 6. Подключение веток вентиляции. Все элементы монтируемой системы соединяются друг с другом, создавая общую инженерную систему.
7. 7. Герметизация соединений. Для вентиляции не обязательно герметизировать отдельные трубы, при правильном проектировании система будет нормально функционировать и без этого. Но и лишними работы по герметизации не будут.
8. 8. Монтаж механических приспособлений. Современные системы обычно включают в себя не только трубы, но и механические изделия, к примеру, вентиляторы и клапаны. Они обеспечивают лучший приток/вытяжку воздуха из помещений, потому пользуются большой популярностью.
9. 9. Установка вентиляционных заслонок.

Установку вентсистемы следует проводить до финальной отделки дома, чтобы потом скрыть все трубы

Чтобы вентиляция не только обеспечивала хороший микроклимат во внутренних помещениях, но и не вредила привлекательности комнат, ее планированием и монтажом необходимо заниматься до финальной отделки жилого дома. Эффективно скрыть канализационные трубы в стенах можно с помощью гипсокартона, которым закрывают поверхности с трубами, а после облицовывают подходящими материалами.

obustroen.ru

схема и монтаж своими руками

В частном доме вентиляционная система в большинстве случаев оборудуется, исходя из требований проектной документации газового оборудования. Установка вентиляции в здании в большинстве случаев значительно улучшает условия в помещениях и облегчает содержание дома в целом.

При этом затраты на обустройство можно существенно сократить, использовав в качестве вентиляционных каналов пластиковые канализационные трубы.

Сегодня вентиляция из канализационных труб в частном доме — самый рациональный способ оборудования здания эффективной системой циркуляции воздуха.

Можно ли использовать пластиковые канализационные трубы для вентиляции

Идея установки вентиляционной системы в помещениях частного домовладения чаще всего ассоциируется с прокладкой вентиляционных каналов в кирпичной кладке стен или установкой металлических воздуховодов.

И если первый вариант связан с большим объемом строительных работ в период возведения постройки, то установка воздуховодов требует не только меньших трудозатрат, но и количества материалов.

Единственным вопросом при этом, как правило, бывает, можно ли использовать канализационные трубы для вентиляции.

Впрочем, если сравнивать основные особенности и технические характеристики полиэтиленовых или ПВХ-изделий, станет ясно, что они отлично подойдут, чтобы сделать канал воздуховода.

Ведь если смонтированная из них канализация герметична и успешно отводит жидкие стоки, то почему бы не использовать их для… для отвода газа?

Требования к системе вентиляции и трубам для нее

Для системы вентиляции частного дома применяются универсальные требования, которые в равной мере одинаково касаются любых материалов, из которых будут монтироваться все участки.

Так, вентиляция из канализационных пластиковых труб должна обеспечивать прокачку следующего объема отработанного воздуха:

• для жилой комнаты площадью до 20 кв. метров – 3 куб. метра/час на человека;
• жилые помещения свыше 30 кв. метров – объем воздуха не менее 30 куб. метров/час на человека;
• для кухни с электрической плитой – не менее 100 куб. метров;
• для помещения с газовым котлом или колонкой – 140 куб. метров;
• в ванной и туалете объем воздуха должен быть не менее 110 метров.

Такие параметры для расчета вентиляции в частном доме из пластиковых труб действительны для естественной циркуляции воздуха.

Для использования принудительной системы расчеты проводятся с учетом производительности вентиляторов и другого оборудования.

Кроме этого, при использовании пластиковых канализационных труб обязательно учитывается:

• прочность всех элементов;
• совместимость с вентиляторами и другими элементами вентиляционного оборудования;
• герметичность соединений;
• использование элементов соответствующего диаметра;
• возможность использования крепежных элементов системы воздуховодов;
• в случае необходимости — установка шумо- и теплоизоляции;
• совмещение элементов вентиляции с доборными элементами кровли для установки поверх кровельного покрытия.

Преимущества и недостатки применения пластиковых труб для вентиляции

Система вентиляции из канализационных труб в стенах

Как видно, в частном малоэтажном доме такой проект, как вытяжка из канализационных труб, вполне реализуем. Правда, при этом стоит учитывать как положительные стороны этого материала, так и его недостатки.

Разобраться в достоинствах и проблемных моментах лучше всего в сравнении канализационных ПВХ-труб со специальными пластиковыми коробами из ПВХ для систем вентиляции воздуха.

Ну а начать сравнение лучше с недостатков канализационных труб из пластика:

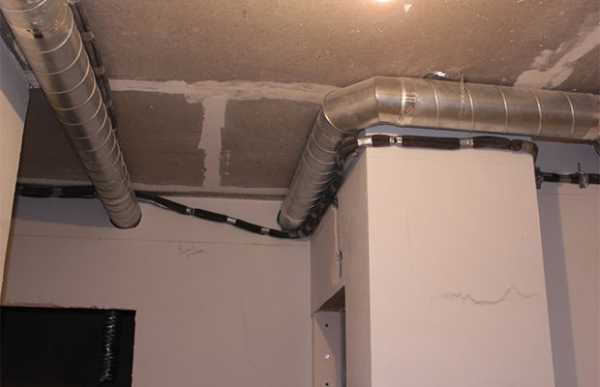

• трубы имеют круглую форму сечения, стандартные короба имеют форму прямоугольника, а это значит, что в пространстве между перекрытиями они будут занимать больше места;
• относительно небольшой диапазон температур: максимум, что может выдержать пластик, – это 70 градусов, значит, он не подходит для мастерских, бань и саун;
• канализационные трубы ограничивают возможности установки вентиляторов – конструкция будет передавать вибрацию электродвигателя;
• трубы в основном предназначены для установки в вертикальном положении, поэтому для горизонтального или наклонного варианта установки необходимо, кроме стандартных узлов, применять дополнительные кронштейны или хомуты.

Ну и в заключение следует обратить внимание на общие недостатки пластиковых изделий как специального назначения, так и для канализации – пластик, в отличие от металла, со временем становится хрупким.

А вот что касается положительных сторон, то здесь список намного объемнее:

• канализационные трубы в среднем в 1,5 раза дешевле металлических коробов и в ½ раза дешевле специальных воздуховодов из пластика;
• огромное количество фитингов, тройников, углов и заглушек позволяет создать любую конфигурацию системы;
• пластиковые конструкции легче, чем металлические;
• большой диаметр обеспечивает стабильную работу системы, а гладкая внутренняя поверхность пластиковых труб не создает преград движению воздуха;
• монтаж системы может сделать практически любой – это что-то вроде большого конструктора;
• пластик обладает антибактериальными и антистатическими свойствами;
• пластик не проводит электричество, что очень важно для установки отводов через кровлю из металлочерепицы;
• все изделия имеют герметичное соединения, если они воду не пропускают, то воздух и подавно;
• трубы имеют стандартные внутренние диаметры, что облегчает их подбор и стыковку с другими видами оборудования.

Расчет необходимого диаметра труб и количества материала

Интересная комбинация вентиляционных изделий

Алгоритм проведения расчетов вентиляционной системы из пластиковых канализационных труб состоит из решения двух основных задач – расчета продуктивности вентиляции и общего количества материала для постройки.

На начальном этапе проводится расчет, в котором просчитываются диаметры пластиковых воздуховодов.

Он делается следующим образом:

• вычисляется объем всех помещений дома, при этом во внимание берутся линейные размеры помещений – высота, длина и ширина;
• определяется общее количество воздуха, необходимого для замещения в течение 1 часа в доме, для жилых помещений обычно берется их суммарный объем, для кухни, санузла, бойлерной и котельной применяются установленные нормативы СНиП;
• полученный результат суммируется и округляется в большую сторону;
• определение диаметра вытяжного отверстия и воздуховодов проводится по специальной таблице, учитывающей скорость потока воздуха и объем перемещаемых масс.

Для расчета количества канализационных труб и соединительных элементов составляется схема прокладки трубопроводов. Для прокладки воздуховодов из ПВХ в доме своими руками схема должна учитывать прокладку отдельно линии общей вытяжки и отдельно вытяжку из кухни и котельной.

В расчете учитываются:

• размеры межэтажного перекрытия;
• условия крепления воздуховодов и изгибов;
• количество труб и фитингов определенного диаметра для отдельных веток вентиляции;
• соответствующие по диаметру доборные элементы кровельной конструкции;

При расчете схемы установки канализационных пластиковых труб своими руками рекомендуется максимально уменьшить количество изгибов и поворотов, сделав трассу максимально ровной и легкой для прохождения воздуха.

Для установки канала отвода воздуха из кухни или котельной рекомендуется использовать трубы диаметром 150 или 200 мм. Для вытяжки из ванной и туалета диаметр вытяжки может быть меньшим — от 100 до 150 мм.

А при прокладке вытяжки в жилых помещениях под натяжным потолком или гипсокартонной конструкцией достаточно каналов диаметром 100 мм.

При подборе нужного количества элементов рекомендуется использовать один диаметр труб и фитингов, это позволит в случае необходимости докупить или, наоборот, вернуть лишние элементы в магазин.

Схема и правила монтажа вентиляции из пластиковых канализационных труб

Порядок составления схемы монтажа и последовательность работы по обустройству вентиляции из канализационных труб своими руками в частном доме имеет свои особенности.

Прежде всего определяются места, где будут делаться вытяжные отверстия в стенах, проходы в потолке, как будут соединяться смежные помещения. Для этого лучше заранее сделать детализированный план прокладки магистралей и отводов.

Для кухни, котельной, санузла, ванной и помещения, где располагается баня или сауна, вентканал должен иметь минимальное количество изгибов и ответвлений, вытяжка должна быть вертикальной.

В неотапливаемых помещениях и на чердаке обязательно просчитывается установка дополнительного слоя утеплителя.

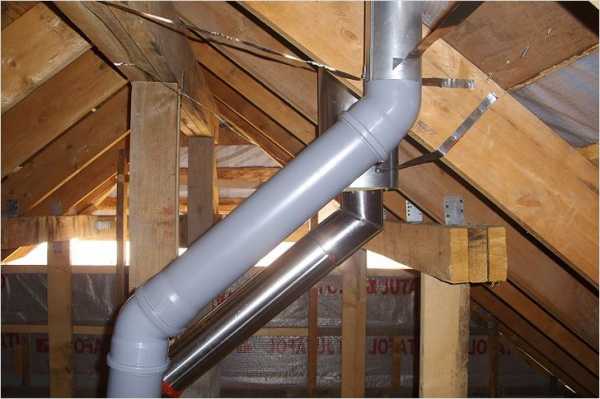

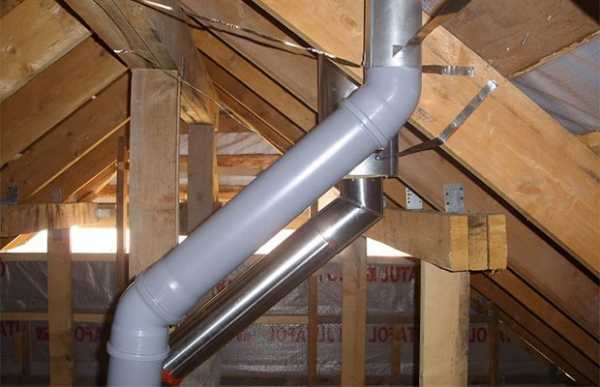

А если канал будет прокладываться в непосредственной близости от дымохода, кроме утеплителя, необходимо установить термозащитный экран из негорючего материала.

Эффективность работы вентиляции во многом зависит от того, насколько высоко над кровлей находится наивысшая точка вентканала. Чем выше установлен дефлектор, тем больше будет разница давления, тем лучше будет работать система.

Прокладку рекомендуется начинать с монтажа отдельных каналов с кухни, ванной или санузла. Отверстие в стене рекомендуется делать с таким расчетом, чтобы устанавливаемый соединительный элемент системы мог легко, без задержек устанавливаться на место.

Само отверстие со вставленной канализационной трубой рекомендуется на время зафиксировать ветошью, а после того как она будет выведена наружу, закрепить фиксацию монтажной пеной. На крышу выводится отрезок трубы не меньше чем 0,5 метра.

Такой высоты будет достаточно, чтобы в дальнейшем сделать установку обводов и дефлекторов.

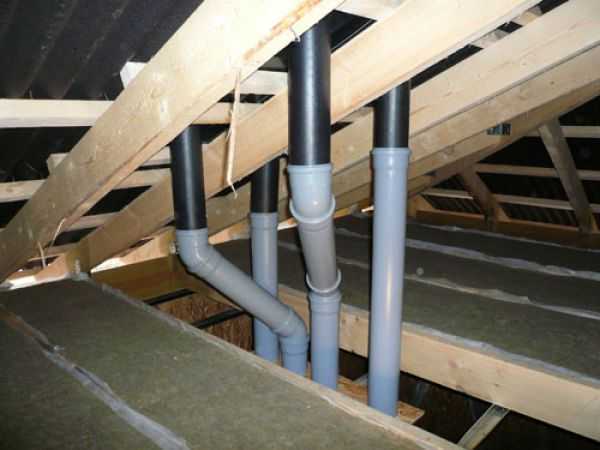

При монтаже на чердаке рекомендуется использовать цельный отрезок трубы. Это, с одной стороны, облегчает монтаж, с другой, обеспечит более легкую чистку и обслуживание ее в дальнейшем.

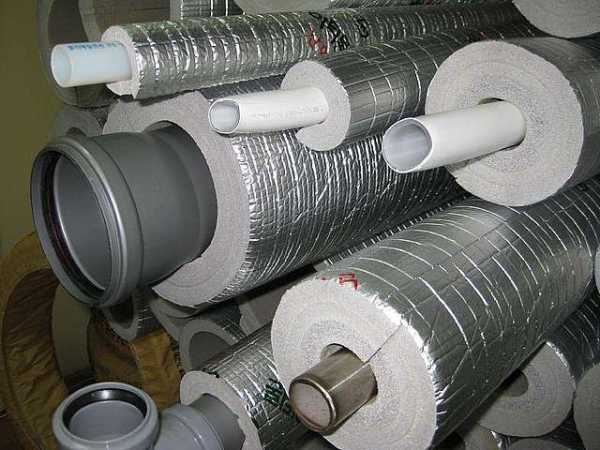

Для теплоизоляции лучше использовать материалы, не впитывающие влагу, – минеральную вату, полиуретановую или полиэтиленовую изоляцию. Слой изоляции фиксируется пластиковыми хомутами или обвязкой металлической проволоки.

При соединении фитингов и труб места установки резиновых манжет лучше дополнительно герметизировать силиконовым герметиком. Дополнительная изоляция соединений в таком случае не помешает.

Окончательная фиксация к кровельной конструкции или несущим конструкция осуществляется после того, как будет собран весь канал и установлена теплоизоляция.

Для вывода через металлические кровли обычно используются стандартные доборные элементы, входящие в состав элементов для каждого типа металлочерепицы.

Установка запирающих клапанов, вентиляторов и рекуператоров делается до момента окончательной фиксации вентиляционных отверстий. Перед тем как надежно затянуть хомуты и болты крепления, проверяется работоспособность всей системы.

Для снижения уровня шума, так как все-таки по пластиковым каналам при соединении с рекуператором и мощным вентилятором будет передаваться вибрация и шум, в местах соединения устанавливают вставки из гофрированных элементов.

После окончательной фиксации хомутами и монтажной пеной на крыше ставят дефлектор. В качестве экономварианта вместо дефлектора можно установить грибок, он часто используется как заглушка на фановой трубе канализационной системы.

В любом случае над выходом на крышу обязательно нужно установить защитное устройство от попадания вовнутрь вентиляции влаги.

Внутренние вентиляционные отверстия после окончания монтажа маскируют декоративной решеткой с сеткой для защиты от насекомых.

Итоги и выводы

Сегодня, как показывает практика, сделать вентиляцию из канализационных труб в частном доме —  задача вполне выполнимая даже для тех, кто не считает себя строителем.

Обилие конструктивных материалов и удобство монтажа дает возможность собрать любую конфигурацию вытяжки.

Сам процесс проектирования и подготовки обычно занимает гораздо больше времени, чем сборка конструкции на практике. Добиться успеха здесь поможет возможность еще в процессе выбора материала наглядно увидеть, как будут реализовываться отдельные узлы и детали вытяжки.

proventilyaciyu.ru

как сделать вытяжку и пластиковые короба

В действительности схема вентиляции в частном доме обязательно должна включать вентиляцию канализации, чтобы внутри жилища не накапливался неприятный запах. Учитывайте, что когда вы смываете нечистоты в канализацию, то внутри образовывается вакуум, за счет которого и вытягивается вода по трубам и из накопительных сифонов, которые присутствуют в каждом сантехническом устройстве в доме. Соответственно, из-за того, что канализация априори не герметична зловония со временем начинают просачиваться внутрь дома и этим создают неудобства для проживающих людей. И запах настолько неприятный, что люди раздражаются и начинают пытаться найти источник, чтобы скорее убрать.

Установка вентиляции канализации — важнейшая составляющая любого частного дома

Для начала, нужно удостовериться, что система оборудована более, чем одним сифоном, ведь по факту эти простые отстойники являются гидрозамками, которые не дают запахам распространятся поддерживая вакуум внутри. Желательно, чтобы после стока в канализацию каждого устройства ставился сифон – так надежнее. Есть и еще одна немаловажная причина, которая также заключается в ужасном запахе, исторгаемом канализацией. Если в доме несколько ванных комнат и одной из них давно никто не пользуется, вода в вмонтированных сифонах давно пересохла и вакуум нарушен, так как клапан не работает.

Поэтому важно, чтобы вентиляционный поток продувал систему иначе запах начнет быстро распространятся по квартире. При этому стандартная классическая вентиляция, даже с принудительным вентилятором навряд спасет людей, проживающих внутри. В этом случае поможет только фоновая труба, которая сможет подавать подогретый воздух под давлением. Он будет стремиться вверх и запах выйдет через нее сразу в атмосферу. Поэтому мы расскажем, какими методами строиться вентиляция в доме своими руками и какие лучше использовать для этого материалы, уделим внимание основным нюансам этого нелегкого дела.

Технически важные правила

Как нам уже стало ясно вентиляция в канализации в частном доме обязательна, иначе со временем появятся проблемы, с которым не так то просто справиться. Поэтому мы выделим правила, которых нужно придерживаться, чтобы понять каким выглядит устройство этой системы:

• Стояк от вентиляции должен выходить на крышу и подниматься над ней на уровень превышающий один метр;
• При монтаже, следите, чтобы выход из вентиляции такого рода располагался не ближе 5 метров от ближайшего окна;
• Пластиковая вентиляция диаметром должна совпадать с проложенной в доме;
• Ни в коем случае нельзя объединять фановую вентиляцию с той, что проложена в доме иначе от запахов пострадает половина дома;
• Некоторые мастера рекомендуют ставить дефлекторы на окончание трубы, но в этом климате делать это не стоит – он замерзнет и станет проблемой для свободного движения воздуха.

Если вы учтете эти банальные правила и сделает все правильно, то вентиляция канализационных стояков сможет работать правильно и не даст вредным запахам попадать в комнаты. О том, что собой представляет эта технология мы поговорим далее.

1. Малый вес;
2. Простота монтажа;
3. Возможность докупить сразу много дополнительных элементов – тройников, углов, крепежей и кронштейнов.

Важное преимущество, которое здесь наблюдается – они ставятся на место даже не обученным человеком с использованием подручных средств. В то время, как металлические трубы для вентиляции требуют не только умений, но и массы оборудования, которое навряд найдется у каждого дома. А вот с пластиковым управиться человек, который умеет держать в руках дрель и представляет каким концом труб вставляются друг в дружку. Учтите, что для одноэтажного дома хватит труб диаметром в 50 миллиметров, в то время как двух этажный потребует уже и 100 мм.

Монтаж вентиляции канализации из пластиковых труб проще чем из металлических

Монтаж вакуумных клапанов

По правилам вентиляционный клапан не ставиться в канализационную вентиляцию, но люди решают не тратиться на трубы и установку и ставят эти устройства. Такое происходит из-за нехватки средств на полноценные вентиляционные каналы или из-за того, что лень проводить, но факт остается фактом – это работает, хотя и не заменят полноценную фасонную трубу, но определенное воздействие такое вентиляционное отверстие имеет.

Такого рода клапан работает на удивление просто: когда внутри труб образуется вакуум клапан открывается и воздух всасывается внутрь из атмосферы. Затем, когда это произошло получается, что внутри вместо минусового давления получается давление равное атмосферному и из гидрозамков жидкость не отекает, он закрывается и запах не выходит – вода не дает. Но при этом учтите важное правило, клапан ставиться только в конце стока, ближе к выходу в центральную трубу. В таком случае вентиляция частного дома своими руками получиться адекватной и работоспособной.

Минусы работы клапанов

Несмотря на то, что система вентиляции в частном доме с использованием подобных клапанов работает достаточно просто и как считается является заменой фасонной вентиляции, но и тут есть один важный минус. Если вентиляция из пластика и сифон высох в неработающей комнате, клапан не спасет от такого развития событий, придется смириться с ужасными зловониями.

Получается, что если устройство канализации в частном доме предполагает наличие гидрозамков и в них отсутствует вода, полезности от установки клапана никакой. А еще приточный вентиляционный клапан зимой может замерзнуть или летом пластик расплавиться, и он прикипит к отверстию. Может и прогнить от времени и вредной химии, с которой контактирует в процессе работы. Поэтому монтаж вентиляционных систем с подобными клапанами палка о двух концах, как бы не хотелось сэкономить время и деньги – полноценно заменить фасонную трубу не получиться.

Делаем клапан из подручных средств

Бывает и так, что вентиляция из полипропилена ставиться уже сейчас и на монтаж труб и покупку клапанов времени нет, остается только сделать клапан самостоятельно. Для этого нам понадобятся такие материалы:

• Пружинка из шариковой ручки;
• Пара саморезов по 45 мм;
• Пластик 5 на 5 сантиметров, тонкий;
• Поролон такого же размера;
• Шило;
• Пластиковый тройник, что используется в канализации.

Если в нужный момент под рукой нет клапана для вентиляции, то его несложно смастерить своими руками

Итак, теперь нам нужно усовершенствовать устройство вытяжки в частном доме клапаном. Сперва делаем корпус клапана из выбранного пластика, режем круг. Теперь берем в руки поролон и из него вырезаем плотный диск. Первую конструкцию аккуратно клеим на другую, и в итоге получается кружок из которого выглядывает поролоновый край. Чтобы вытяжка в частном доме работала нормально посередине проделываем дырку, чтобы выбранный болт двигался, он выполнит роль подвижного штока. На очереди пластиковый тройник, в нем делаем отверстия по кругу, пластиковые короба для вентиляции в этом случае подходит лучше.

Лучше, если диаметр отверстия получиться не больше 5 миллиметров, а в центре шилом делаем небольшую дырочку, через которую аккуратно вкручиваем саморез. Вентиляционная пластиковая труба для вытяжки предполагает, что на саморез одевается пружина с куском поролона. Дальше вкручиваем крышку в тройник и собираем подготовленные детали в такой очереди: с другой стороны крышки вкручиваем саморез. Крутить нужно до тех пор, пока он не упрется в клапан и подожмет клапан к просверленным отверстиям. После этого обратно накручиваем крышку и при разряжении получиться естественная вентиляция в частном доме, воздух сможет попадать внутрь.   А закроется клапан тогда, когда давление внутри системы уравняется с атмосферным – пружина подожмет крышку клапана на место и закроет.

Как проветривать септик

Если у вас трубы для вентиляции в частном доме уже проложены, то нельзя обойти стороной рассмотрение такого устройства, как септик. Он также нуждается в регулярном проветривании, так в нем при определенных условиях создается реакция брожения и запах начнет выдавливать в трубы под давлением. Поэтому нужна вытяжная вентиляция через стену на улицу, чтобы избавиться от такого эффекта. Но при этом септик и работает на реакции брожения, поэтому кислород внутрь должен обязательно попадать, иначе такая правильная вентиляция в частном доме не сможет нормально функционировать. Если опустить подробности работы этого устройства – вентиляция важная составляющая, которая нужна для правильной работы.

Для того, чтобы осуществлять адекватный приток воздуха подойдет фасонная труба, которая ставиться как продолжение стояка. В это же время другая система вентиляции частного дома нужна, чтобы был перепад давления между атмосферой и уровнем септика. Если в доме стоит септик, который включает только одну камеру, то тут побочные приспособления не нужны, достаточно не плотностей крышки, которые пропускают воздух. Если устройство сложнее, то требует монтаж фановой трубы, желательно чтобы она покупалась пластиковой. Дело в том, что они достаточно легкие и прочные, влага и сырость не причиняют вреда, да и к агрессивным веществам они стойки. К тому же и ставить подобного рода трубы куда проще, чем вваривать стальные или чугунные, тут справиться даже неподготовленный человек. Учтите, что нормальная работа канализации – залог комфортного проживания в доме, поэтому постарайтесь сделать эту систему адекватной.

ПОСМОТРЕТЬ ВИДЕО

Подводим итоги

Итак, мы рассмотрели нюансы построения вентиляции канализации в доме, теперь скажем напоследок пару советов, которые помогут справиться с этой задачей легче:

• В квартирах канализацию лучше вентилировать через стояки, вытяжная труба должна выходить на пол метра из кровли, чтобы ветер уносил вредные запахи подальше;
• В планировке учитывайте, что диаметр стока равен диаметру канализации. Также для удобства и по желанию допускается соединять несколько стояков в единую вытяжку;
• Запрещается соединять фановую трубу с дымоходом или вентиляцией дома;
• Лучше отказаться от дефлектора даже если вам рекомендую использовать это устройства. Он становится причиной конденсата в трубах;
• Если фановая труба выходит под кровлей снизу, то учтите, что труба легко сломается зимой снегом, поэтому сделайте так, чтобы снег не съезжал;
• Выводите трубу подальше от окон и балконов других людей, иначе в будущем они придут к вам с претензиями.

Теперь вы готовы, после прочтения статьи приступайте к делу и сделайте канализацию лучше.

trubexpert.ru
