типы с насосом, схема двухтрубной, открытая лучше или какая

В частном секторе в черте города или за его пределами отсутствует возможность подключения дома к центральному отоплению, поэтому владельцы коттеджей занимаются монтажом автономного отопления. Возможна установка открытой и закрытой систем обогрева

Система отопления закрытого типа с насосом: особенности системы

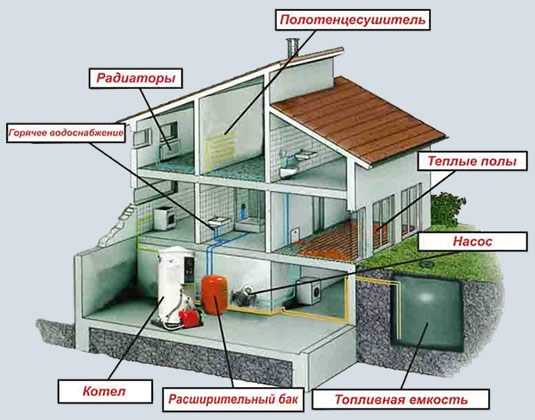

Автономное отопление – система соединенных между собой элементов, которые нагреваются при подключении к источнику тепла. Это может быть как печное, так и водяное или электрическое отопление – все зависит от того, находятся там жильцы постоянно или приезжают периодически.

Правильно монтированное водяное отопление может питаться от любого источника энергии – газа, твердого топлива, отработки.

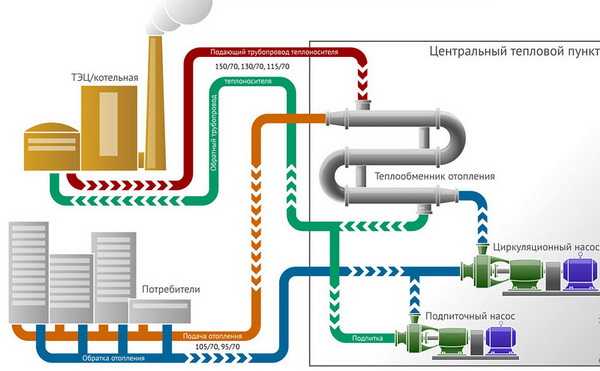

Теплоснабжение закрытого типа состоит из труб, котла, циркуляционного насоса, батареи и расширительного бака. Все элементы герметичны – вода при нагреве и циркуляции не испаряется.

Различия между закрытой и открытой системами обогрева:

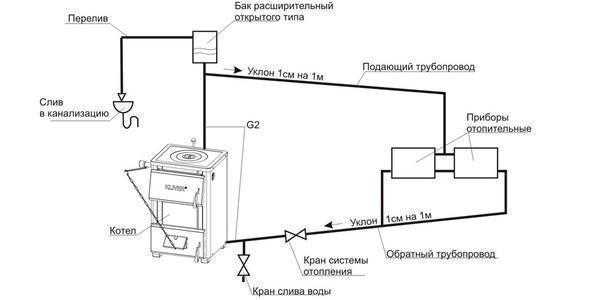

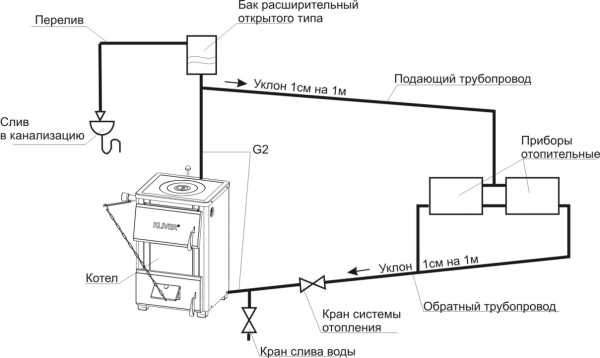

1. Открытая автономная система отопления предусматривает установку расширительного бака в самом высоком месте – на чердаке под крышей, в закрытой он может размещаться где угодно.
2. В отличие от открытой, закрытая система обогрева герметична и изолирована от потоков воздуха.
3. В открытой отопительной системе используются широкие трубы, которые устанавливаются под определенным наклоном для лучшей циркуляции. Для закрытой системы нужны трубы меньшего диаметра.
4. Для закрытой обогревательной системы важно правильно установить и отрегулировать насос.

Циркуляционные насосы обеспечивают равномерное распределение теплоносителя по трубам, повышают продуктивность работы системы и помогают экономить расход топлива.

Система отопления закрытого типа: преимущества и недостатки

Герметичная система отопления с насосом работает под давлением и в полной атмосферной изоляции, что приводит к меньшему окислению металлических элементов.

Плюсы системы:

• Теплоноситель – вода, не испаряется, он постоянно находится в системе. При необходимости можно использовать антифриз, что позволяет системе не замерзать, даже если она отключена на недолгий срок.
• Использование насоса для круговорота теплоносителя позволяет системе быстрее работать и соответственно, быстрее обогревать помещение.
• Расширительный бак можно поставить в непосредственной близости от котла, что делает систему более компактной.
• С помощью специальных кранов можно корректировать температуру в помещении или отключать ту или иную комнату от системы в случае ненадобности.
• При монтаже системы берутся трубы небольшого диаметра.
• Герметичность системы исключает появление воздушных пробок в радиаторах.

Среди минусов можно выделить тот факт, что система не сможет функционировать без электроэнергии. При отключении электроснабжения работа насоса приостановиться.

Единственным решением проблемы отключения электроэнергии может стать установка автономного генератора, но это дополнительный источник расходов.

При неправильном монтаже труб системы воздух может попадать внутрь, что вызовет нарушение ее работы. Поэтому очень важно после установки всех элементов отопительной системы проверить ее на герметичность.

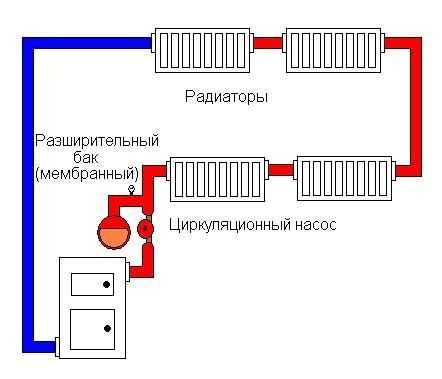

Система отопления закрытого типа: схема однотрубная

Закрытую отопительную систему можно собрать своими руками, определившись, какая схема – однотрубная или двухтрубная, будет использоваться при монтаже.

Однотрубная система обогрева является замкнутой и считается оптимальной для небольших коттеджей.

Все отопительные приборы – радиаторы, связываются между собой по очереди. При монтаже системы нужно использовать мощный насос, который поможет теплоносителю быстрее добраться до конечной точки системы.

Расширительный бак выполняет ряд важных функций в системе. О том, для чего он нужен и как правильно его подобрать, можно почитать на https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/otoplenie/rasshiritelnyj-bak-dlya-otopleniya

В данной системе нет возможности установить стояки обратной подачи теплоносителя. В процессе использования нельзя регулировать подачу тепла в определенных помещениях, при уменьшении температуры в одной комнате, снизится температура по всему дому.

В многоэтажных домах лучше всего использовать вертикальную однотрубную систему, при этом подключение происходит с самой верхней точки. Не рекомендуется подключать по стояку более 10 отопительных приборов. Как правило, на 1 этаже батареи греют слабее, чем на последнем.

Что представляет собой двухтрубная система отопления закрытого типа

В двухтрубной системе теплоснабжения закрытого типа носитель (вода, антифриз) идет по стояку вверх и подключается напрямую к отдельному радиатору. Система отопления характеризуется высокими показателями – вода распространяется по батареям с одинаковой температурой, затем спускается по стояку обратно в отопительный котел.

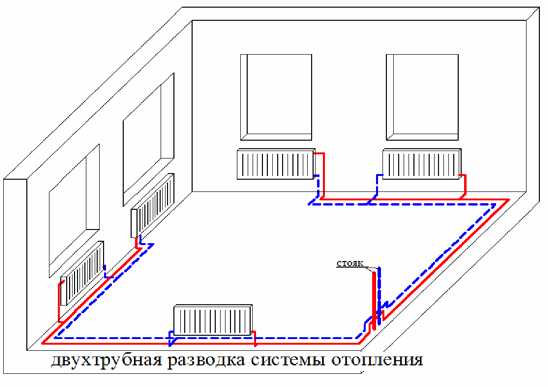

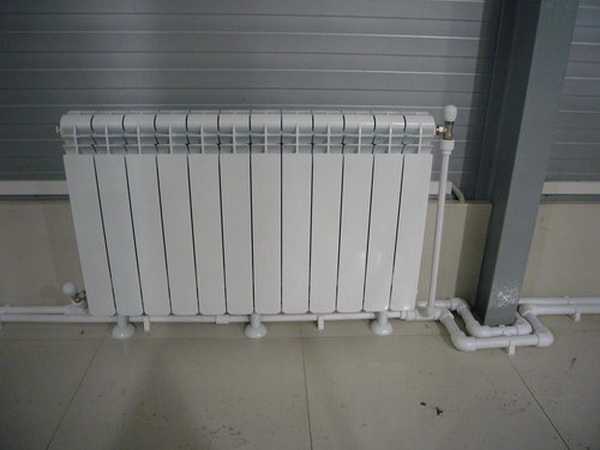

Для частного дома используется двухтрубная горизонтальная разводка системы отопления.

При данной схеме отопления можно регулировать подачу и температуру на каждом радиаторе, установив термостат на батарею. На все остальные батареи отключение одного элемента не повлияет. Специалисты рекомендуют устанавливать для каждого радиатора необходимо ставить кран Маевского для выгонки лишнего воздуха при запуске системы перед отопительным сезоном.

В двухтрубной системе обогрева закрытого типа нет нужды устанавливать гидравлический насос – теплоноситель распространяется по трубам самостоятельно.

Выбирая между двумя схемами отопления, нужно учитывать, что при всей эффективности двухтрубной схемы, она требует в 2 раза больше материалов – труб и крепежных элементов.

Виды закрытой системы отопления частного дома (видео)

Владельцы небольших коттеджей часто выбирают систему теплоснабжения с естественной циркуляцией. О видах таких систем, их достоинствах и недостатках читайте в нашей статье: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/sistema-otopleniya-s-estestvennoj-tsirkulyatsiej.

Система отопления закрытого типа имеет много преимуществ, отсюда и вытекает ее популярность. При правильном монтаже элементов системы и последующей эксплуатации отопления владельцу не потребуется вмешиваться в работу долгое время. Важно периодически чистить расширительный бак и воздухоотвод, чтобы избежать неисправностей.

homeli.ru

Схема закрытой системы отопления — принцип работы, ключевые узлы

Широко ныне распространенная открытая система обогрева обладает целым рядом серьёзных недостатков. Один из них – это непосредственный контакт с атмосферой. В результате по трубам течет теплоноситель, в котором имеется воздух. Воздушные пузырьки постепенно могут вызвать коррозию металлических элементов системы отопления, а также стать причиной и «шумности» теплоносителя. Всего этого можно избежать всего на всего сделав закрытую систему отопления частного дома.

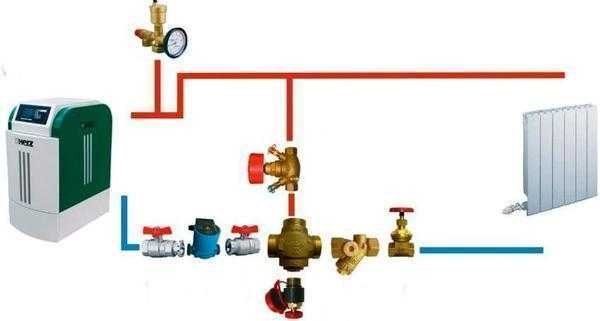

Как работает водяное отопление закрытого типа

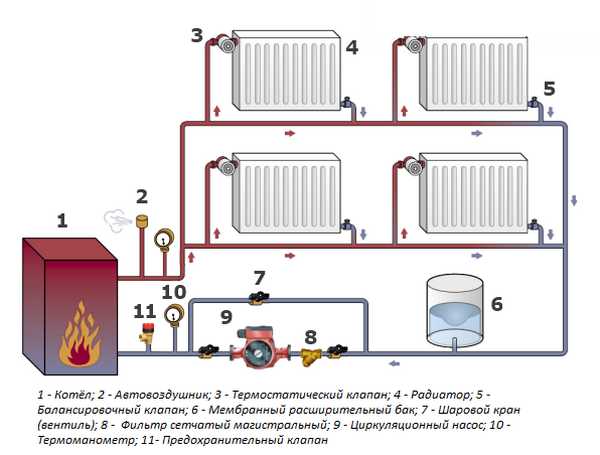

Основная особенность подобных систем (и чего не имеет открытая схема) – полная изоляция от влияния окружающей среды. В закрытую отопительную систему, сделать которую можно и своими руками, входят следующие элементы:

• котел;
• автоматический воздушный клапан;
• термостатический клапан;
• радиаторы отопления;
• расширительный бак;
• балансировочный клапан;
• вентиль шаровой;
• насос и фильтр;
• манометр;
• предохранительный клапан.

Как работает водяное отопление закрытого типа? Если температура теплоносителя повышается, то в расширительный бак выдавливаются излишки жидкости. Когда температура падает, жидкость возвращается в систему, т.е. поддерживается постоянное давление в довольно узком диапазоне.

Для эффективной циркуляции теплоносителя используется насос (открытая система может иметь естественную циркуляцию). Правда здесь тоже есть свой минус – при отсутствии подачи электроэнергии закрытая система нормально функционировать не сможет (0тсутствие электричества для загородного частного дома — весьма актуальная проблема). Зато достоинства использования «помпы» с лихвой возмещают недостатки — и для квартиры и для частного дома возможен монтаж дополнительных обогревательных систем. В частности можно сделать теплый пол.

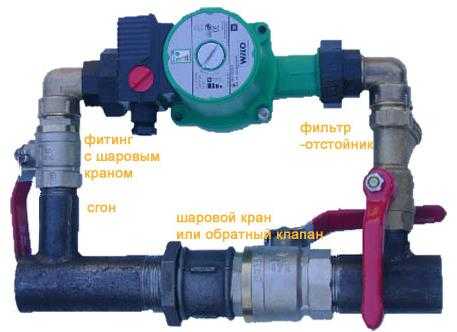

Циркуляционный насос устанавливается на обратной трубе («обратке») перед нагревательным котлом отопления. Тут же монтируется расширительный бак. Такое расположение этих важных элементов позволяет некритично относиться к диаметру используемых при монтаже труб и соблюдению уклона, который обязательно должно иметь открытое водяное отопление.

В результате на монтаж такой системы отопления меньше тратиться времени, материалов (к примеру, утеплять трубопровод уже не потребуется, так как расширительный бак устанавливается рядом с котлом). Однако «злоупотреблять» подобными преимуществами не стоит. Особенно это касается уклона (лучше его всё же сделать) — при его соблюдении система в случае отключения электричества худо-бедно, но работать всё же будет, т.е. размораживание ей не грозит.

На видео ниже вы можете посмотреть подробный пример организации отопления закрытого типа с использованием твердотопливного и электрического котлов.

Закрытая система отопления изолирована от проникновения воздуха. Однако, её эксплуатация не обеспечивают 100% герметичности: воздух может заполнить трубы, например, при доливании в систему теплоносителя. В этом случае он будет скапливаться в верхних точках. Избавиться от него можно посредством крана Маевского или поплавковых отводчиков, работающих на «автомате». Уже растворенный в воде воздух удаляется с помощью специальных сепараторов, устанавливаемых прямо в трубопроводе.

Хорошие результаты в плане экономии тепла даёт использование термостата. Он включает главный потребитель электроэнергии (насос) только при понижении в помещении температуры ниже заданного предела.

Как выбрать котел для закрытого отопления

Схема закрытого теплоснабжения частного дома предусматривает использование любого типа топлива. Это может быть газ (наиболее эффективный и выгодный вариант), электричество, дизельное или твердое топливо.

Обратить внимание необходимо на мощность котла. Ориентировочное значение для утепленного помещения, имеющего потолки высотой до 3-х метров, — 1 кВт на 10 «квадратов» площади частного дома.

Цифра, озвученная выше — очень и очень приблизительная. Всё зависит от множества факторов: материала, их которого выстроено здание, качества утеплителя, наличия (отсутствия) отапливаемого чердака или мансарды. На эффективность работы отопления влияет количество окон и то, как качественно был выполнен их монтаж. Поэтому требуется грамотный тепловой расчет, сделать который может квалифицированный инженер.

Котел отопления может быть одноконтурным, двухконтурным или с бойлером. Как показывает практика, в основном загородные дома имеют небольшую площадь и, следовательно, малую потребность в горячей воде. С этой точки зрения лучшим выбором будет двухконтурный котел (его монтаж несложен), способный за полчаса нагреть до +30С примерно 10 л воды. Котел с накопительным бойлером более комфортен – он постоянно «имеет» уже готовые несколько десятков литров горячей воды — постоянное заполнение не требуется.

Расширительный бак для отопления закрытого типа

Чаще всего в системе отопления частного дома роль теплоносителя играет вода. При повышении температуры её объём возрастает, давление увеличивается. Если используется схема закрытого теплоснабжения, то давление может преодолеть некое критическое значение и тогда произойдёт разрушение элементов отопительной системы.

Чтобы избежать подобного развития событий, монтаж системы отопления частного дома подразумевает использование расширительного бака.

Особенности конструкции бака закрытого типа

Любой бак подобного типа имеет две основных части: корпус, изготовленный из металла и эластичная мембрана, находящаяся внутри.

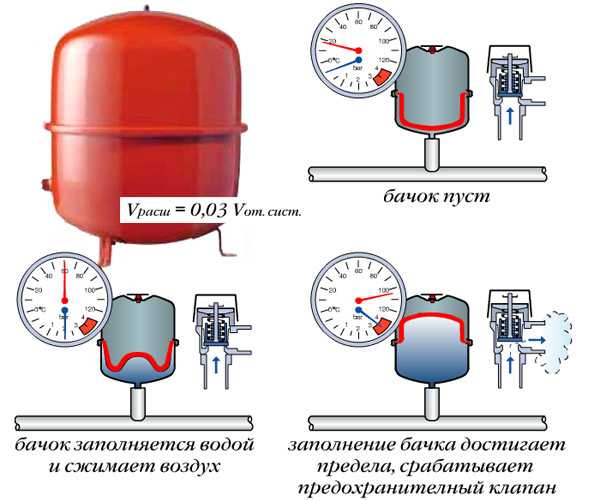

Схема его работы довольно проста — в верхнюю половину бака закачивается воздух (в дорогих модификациях – инертный газ), нижняя часть заполняется водой из трубопровода.

При нагревании теплоносителя давление повышается, мембрана при этом «прогибается», уплотняя воздух или инертный газ. Для предотвращения опасных ситуаций имеются предохранительные клапаны. Когда трубопровод с водой остывает, давление воздуха на мембрану становится сильнее давления теплоносителя, и он заполняет систему отопления. Монтаж расширительно бака производится рядом с нагревательным котлом. Мембраны бывают 2-х типов.

• Фиксированные – намертво закрепляются по периметру расширителя. Такие устройства можно встретить в баках системы отопления частного дома или небольшого предприятия.


  Эти мембраны прослужат долго, если соблюдать рекомендации по эксплуатации. В случае же разрыва поменять такую мембрану нельзя — придётся менять весь бак;

• Сменные — их изготавливают в виде резиновых груш, шаров, которые необходимо заполнить водой. Монтаж такой мембраны производится на фланце бака. Если случится разрыв, то заменить испорченную мембрану на новую можно своими руками, без привлечения специалистов.

При планировании схемы отопления, важно рассчитать в первую очередь мощность нагревательного котла, учесть количество радиаторов и протяженность трубопровода.

Тщательное планирование и расчет водяной системы обогрева, и проведенный в соответствии с полученными данными монтаж, поможет вам добиться производительного, экономичного и эффективного отопления.

all-for-teplo.ru

Закрытая система отопления – как правильно сделать – Свой дом мечты

Уровень комфорта в доме определяется эффективной отопительной системой. Правильный подбор конструкции и расположения элементов обеспечивает работоспособность всей конфигурации. Раньше застройщики отдавали предпочтение открытой системе. Правда, ряд недостатков обусловил увеличение популярности закрытой системы отопления.

Принцип работы

Работа закрытой системы отопления основана на передаче нагретым теплоносителем при посредстве отопительных приборов тепловой энергии в помещения дома. Температура в них пропорционально зависит от степени нагрева теплоносителя и его объема.

Для того чтобы отопительная система могла работать, необходимо определенное давление в ней. Напор дает возможность воде циркулировать и повышает эффективность конструкции. При перемещении теплоноситель преодолевает сопротивление трения, поэтому  величина его определяется диаметром и протяженностью труб, количеством фурнитуры и отводов.

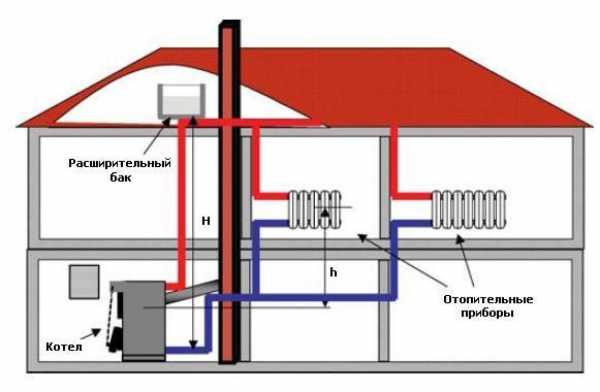

Создать напор в системе отопления можно, используя силу гравитации. Это возможно при возникновении разницы плотностей нагретой и холодной жидкостей, протекающих на подающем и выходном трубопроводах. Нагретая вода обладает меньшей массой, поэтому она вытесняется более тяжелой охлажденной водой. Этот принцип действия применяется при устройстве схемы открытого типа.

В закрытой схеме искусственно создается давление за счет установки насоса. Такое устройство создает напор жидкости и обеспечивает круговое движение по контуру. Для увеличения срока службы насосного оборудования подключение производится в обратную магистраль, в которой температура ниже. Недостаток подобной системы заключается в зависимости ее работы от наличия электроэнергии. При этом конструкция обладает следующими достоинствами:

1. Имеется возможность отопления домов с большой площадью, так как нет ограничения на протяженность магистрали.
2. Используются новые схемы и современные виды отопления.
3. Повышается теплоотдача.
4. Отсутствуют потери на испарение теплоносителя.
5. Снижается диаметр труб, что дает экономию средств на их приобретении и установку.
6. Снижается разница температур, что облегчает условия работы отопительного оборудования и разгружает систему.
7. Уровень теплоотдачи регулируется индивидуально для каждого отопительного прибора.

Достоинства и недостатки

Закрытая система отопления обладает рядом преимуществ:

• Характеристики теплоносителя позволяют достичь высокой концентрации и теплоотдачи тепла.
• Доступная стоимость материалов и возможность их эффективно использовать.
• Создание и поддержание необходимого температурного режима.

К недостаткам подобных конструкций относят:

• Монтаж закрытой схемы сопряжен с определенными трудностями.
• Теплогенератор работает в постоянном режиме.

Если в холодное время года предполагается длительный перерыв в работе системы, то необходимо сливать теплоноситель. Этот недостаток ликвидируется при использовании незамерзающих жидкостей в качестве теплоносителя.

Особенности закрытой системы отопления

Закрытая отопительная система имеет ряд особенностей. Смонтировать ее можно, создав верхнюю или нижнюю разводку. Первая схема отличается тем, что теплоноситель перемещается на чердак, и вода распределяется по стоякам в отопительные приборы. При использовании второй схемы теплоноситель подается снизу из подвала, где располагается котельное оборудование. Он сразу направляется в подающий трубопровод, а от него – в радиаторы. Если в открытой схеме расширительный бачок размещается в точке, имеющей максимальную высоту, то в закрытой его можно скомпоновать в непосредственной близости с котлом или в любом другом удобном месте.

Монтаж системы может предусматривать одно- или двухтрубный способ подключения отопительных приборов к магистрали. Двухтрубное соединение характеризуется наличием стояка, отводящего остывший теплоноситель в котел. Для его реализации используют два метода:

Звезда. В этом случае трубопроводы, осуществляющие подачу и отвод воды, имеют разветвления, которые идут индивидуально к каждой батарее.

Шлейф. Подающая и обратная трубы подключаются последовательно к радиаторам.

Более проста в исполнении однотрубная схема, которая имеет следующие особенности:

• После отдачи тепла вода возвращается в стояк, который осуществляет подачу и передается в следующий отопительный прибор. В результате этого в нем происходит перемещение теплоносителя разной температуры. Это обстоятельство требует для достижения требуемого уровня температуры увеличение площади теплообмена.
• Применение ограничено конструкциями домов, которые имеют чердачное помещение.
• Отсутствует возможность поэтапного запуска.

При создании однотрубной системы используют:

• проточную схему, при которой происходит последовательное перемещение теплоносителя по радиаторам. В этом случае нельзя регулировать тепловой поток в помещении;
• схему с замыкающими участками. Она устроена так, что перед каждым радиатором устанавливается кран, при помощи которого осуществляют регулирование теплового потока.

В зависимости от способа установки подающего трубопровода, закрытая система бывает:

Вертикальная. Ее целесообразно использовать в многоэтажных домах. Подключение радиаторов всех этажей происходит к одному вертикально расположенному стояку.

Горизонтальная. Она используется в одноэтажных зданиях, когда все приборы расположены на одном уровне и подключены к горизонтально расположенной трубе. Такая конструкция существенно сокращает потребность в материалах, но при эксплуатации возможно возникновение воздушных пробок.

Движение теплоносителя может быть организовано по тупиковой схеме или с попутным движением теплоносителя. Первый вариант предусматривает несколько отопительных контуров, которые имеют различное число приборов и разную протяженность трубопровода. Второй вариант имеет одинаковую конструкцию контуров и постоянный уровень напора.

Элементы отопительной схемы

К конструктивным элементам закрытой отопительной системы относятся:

• отопительный котел;
• насосное оборудование;
• расширительный бачок;
• отопительные приборы.

Используются и детали, необходимые для соединения элементов конструкции, и вспомогательное оборудование.

Котельное оборудование обеспечивает нагрев теплоносителя до требуемой температуры. Чаще используется твердое или газообразное топливо, причем газ – наиболее дешевый и доступный.

Расширительный бачок влияет на безопасную эксплуатацию системы, так как он не допускает опасного давления в трубопроводе. Основная деталь – мембрана, к которой предъявляются следующие требования:

• способность работать при повышенных температурах;
• долговечность;
• соответствие санитарно-гигиеническим нормам.

Для увеличения срока эксплуатации бачка следует не допускать значительных перепадов давления, особенно при запуске.

Использование циркуляционного насоса, оснащенного электронной регулировкой работы, снижает расход электроэнергии на 40%. Такое оборудование обеспечивает пониженный уровень шума и имеет длительный срок эксплуатации. Главными показателями при выборе насоса являются: мощность, срок, на который распространяется заводская гарантия, и продолжительность периода, не требующего технического обслуживания. Объем контура влияет на выбор его мощности. Кроме этого, параметр зависит от характеристик конструктивных элементов системы, тип котельного оборудования, наличие автоматики.

Контур отопительной системы закрытого типа состоит из труб, материалом которых может быть: сталь, металлопластик, армированный полипропилен. Параметры, влияющие на выбор материала: возможность работать при высоких температурах и способность выдерживать определенное давление.

Стальные трубы прочны, так как способны эксплуатироваться при давлении до 10 атм при температуре более 100 градусов Цельсия. Однако трубы из стали склонны к коррозии, что снижает срок службы.

Армированные трубы из полипропилена способны работать при температуре теплоносителя до 95 градусов Цельсия. Для их монтажа необходим специальный паяльник.

С металлопластиком можно работать при температуре до 90 градусов Цельсия. Сборка проста, и для ее проведения не требуется сложных инструментов. Но при этом фитинги дорогие. В центральном отоплении такие трубы использовать не допускается.

Условия эксплуатации определяют выбор отопительных приборов. В многоквартирных домах температура воды достигает 120 градусов Цельсия, а давление – 10 атм. При этом уровень качества теплоносителя довольно невысокий. Такие условия работы обуславливают необходимость установки батарей из чугуна. В частном доме условия менее жесткие, поэтому возможна установка современных радиаторов с улучшенным дизайном.

Переоборудование открытой системы в закрытую

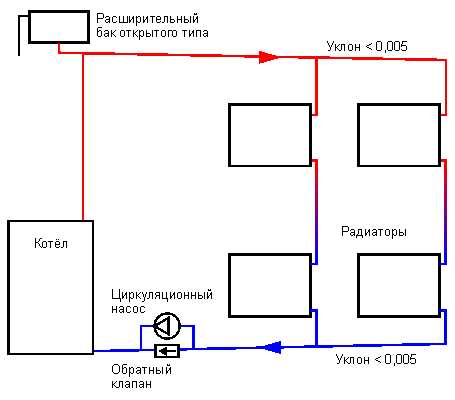

Редко встречается отопительная система закрытого типа, циркуляция теплоносителя которой происходит естественным путем: насосное оборудование исключено из этой схемы.

Такая конструкция обычно не входит в первоначальные планы. Она получается при самостоятельном переоборудовании открытой системы. Такая трансформация происходит при удалении обычного расширительного бачка и замене его на конструкцию, оснащенную мембраной.

Не исключается проектирование и монтаж подобной системы изначально. Однако при этом большинства преимуществ закрытой системы достичь не удается. Значительно усложняется расчет диаметров всех участков трубопровода, а при его укладке соблюдают определенный уклон, что становится причиной завоздушивания.

Единственное преимущество такого переоборудования отопительной системы заключается в автономности от снабжения электроэнергией.

Монтаж отопительной системы: пошаговая инструкция

В ходе составления проекта нужно выбрать котел и принять решение о способе создания циркуляции теплоносителя.

Отталкиваясь от параметров котельного оборудования, производят расчеты и выбирают материал и диаметр труб, определяются с типом отопительных приборов и фурнитурой. После чего составляется проект, в соответствии с которым будут вестись работы.

Монтируется котел на подготовленной заранее площадке.

Размечают места для размещения отопительных приборов и трассы магистрали.

Прокладывается трубопровод, который берет начало от котла, и ведет к радиаторам.

Выполняют монтаж всего оборудования.

Герметизируют и заполняют систему теплоносителем.

Осуществляют пробный запуск.

Смотрите также

small-house.ru

Какими достоинствами обладают закрытые системы отопления?

Открытая система отопления перестает пользоваться популярностью: дело в одном существенном недостатке — в теплоноситель постоянно попадает воздух. Это приводит к снижению теплоотдачи: схема плохо справляется с функцией обогрева. Поэтому для многих хозяев частных домов предпочтительна закрытая система отопления.

Структура

Закрытая система представляет собой механизм, где теплоноситель функционирует при помощи насоса. Отличительной особенностью такого отопления для частного дома является хорошая герметичность: в теплоноситель не попадает воздух, нарушающий работу.

Схема закрытой системы отопления состоит из следующих компонентов:

• котел;
• бак;
• насос и трубопроводы;
• группа безопасности;
• отопительные приборы – трубы, радиаторы.

Принцип работы

Принцип действия основан на изменении температуры: после ее увеличения начинает действовать рабочий клапан, и излишки воды переходят в расширительный бак. При снижении температуры насос закачивает лишнюю воду обратно в систему. Следовательно, закрытая система теплоснабжения для частного дома может контролировать давление, установленное в допустимых пределах.

Особенности

В такой схеме бак обладает одной особенностью: его можно полностью наполнить теплоносителем. Следовательно, поддерживать давление будет намного проще, чем в случае с простым расширительным баком. Но при неправильном наполнении в радиаторы и трубы все-таки может попадать воздух.

Чтобы избавиться от воздуха в верхних частях, необходимо использовать поплавковые воздухоотводчики. Для отвода растворенного в теплоносителе воздуха применяют сепараторы, которые размещают в трубах. Благодаря разделителям происходит деаэрация теплоносителя, и система работает стабильно, без технических сбоев.

Достоинства

Закрытая система обладает следующими положительными характеристиками:

• безопасное давление;
• ограничен контакт с окружающей средой, что предотвращает попадание воздуха, способного нарушить работу;
• применение специализированных баков для безопасности давления;
• разделение бака на две камеры: одна из них представляет собой хранилище газа (в основном азот), а вторая является водяной камерой;
• безопасный процесс работы;
• специализированный клапан в баке сохраняет безопасный уровень давления.

На практике закрытая структура редко дает сбои, что и обуславливает ее популярность.

Особенности установки

Установка осуществляется так, чтобы в последующем можно было своими руками отключить любой отопительный прибор без остановки работы всей системы и слива жидкости из нее. Для этого профессионалы применяют специализированные отсекающие краны, которые располагают на входе и выходе в радиаторы. Посредством установленных кранов можно вручную регулировать температурный режим.

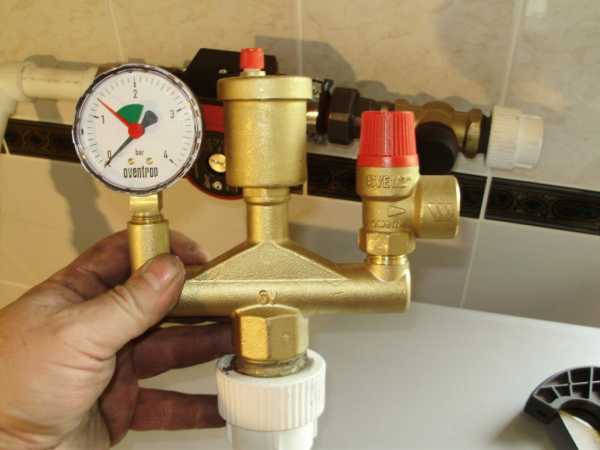

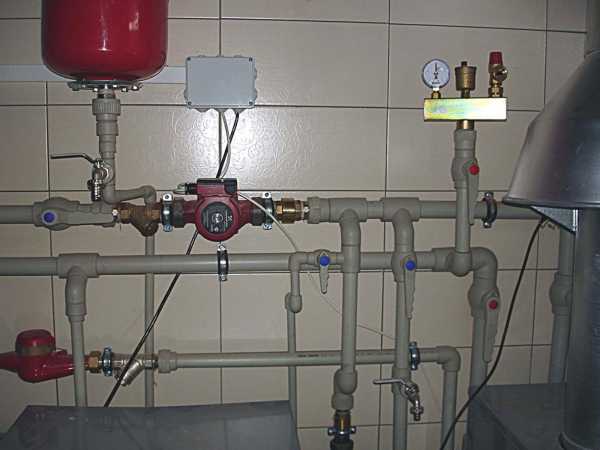

Другая особенность — монтаж группы безопасности на выходе из котла отопления. Главная задача такой группы — сбрасывать давление, если оно превысит норму. В состав группы входят такие части, как:

• манометр – контролер давления;
• предохранительный клапан – отвечает за сбор давления при превышении безопасного максимума;
• отводчик воздуха — удаляет воздух при «завоздушивании».

Прибор для измерения давления в системе.

Этапы

Установка закрытой системы своими руками осуществляется в следующем порядке:

• устанавливается котел;
• к котлу проводятся трубы, к которым проводится навешивание радиаторов;
• после всех этих процедур крепится расширительный бак;
• в контур обогрева монтируется насос и приборы для терморегуляции.

Нагревательный бак можно вмонтировать в печь. Отдельной котельной в частном доме не потребуется. Если последовательность схемы будет соблюдена, а оборудование – правильно подобрано, то система станет эффективным теплоисточником.

Если переделка

Нередки варианты, когда уже существующая открытая система перестала устраивать пользователя, и ее необходимо переделать в закрытую. Для этого необходимо заменить расширительный бак мембранным и установить его на обратке вместе с терморегуляторами.

Перед насосом ставится фильтр-грязевик, а старый открытый бак – убирается, система отопления при помощи сварочных работ делается замкнутой на новый бачок. Группа безопасности также устанавливается на выходе из котла: лучше использовать шаровые или пробковые краны.

x-teplo.ru

Закрытая система отопления и ее преимущество

Закрытая система

Если рассматривать систему водяного отопления частного дома, то это схема определенного соединения различных приборов и оборудования. Выполняется оно в строгом порядке. Теплоноситель тоже движется только в одном направлении, и смена его невозможна. Ведь действуют законы физики, когда нагретая вода поднимается вверх, а охлажденная опускается. Только есть одно НО. Существуют две системы отопления, которые отличаются друг от друга закрытостью и герметичностью. Многие специалисты считают, что закрытая система отопления более эффективна. Так ли это? Попробуем разобраться.

Особенность закрытой системы

Чтобы понять, чем закрытая система отличается от открытой, сначала разберемся с расширительными баками.

Это емкость из металла или пластмассы. Устанавливают ее в верхней части системы, как можно выше. Выполняет она двойную функцию:

• Во-первых, создает небольшое давление внутри трубопроводов.
• А, во-вторых, собирает излишки теплоносителя, после того как он нагреется. Ведь жидкости с повышением температуры расширяются, и это закон физики.

Открытая система от закрытой отличается тем, что теплоноситель в расширительном баке соприкасается с воздухом. Во второй системе все герметично, и никакого соприкосновения нет.

К чему такие сложности? Есть в этом деле один положительный аспект. Во многие отопительные сети частных домов устанавливаются циркуляционные насосы, которые повышают эффективность работы системы за счет равномерного распределения теплоносителя по радиаторам отопления. Это дает экономию топлива, а значит, и денежных средств из семейного бюджета. А циркуляционный насос может работать только в закрытой системе.

Небольшое отступление. Установка теплого пола в частных домах возможна с устройством насоса — без него эта система работать будет, но не так эффективно, как хотелось бы. А значит, если вы решили установить в своем доме «теплый пол», вы просто обязаны принять закрытую систему отопления.

Однако установка циркуляционного насоса ставит отопление в зависимость от энергоснабжения. Все правильно — небольшие затраты будут, но они перекроются экономией основного топлива, причем в несколько раз.

Внимание! Устанавливать насос необходимо на магистраль обратного движения теплоносителя. Это делается с единственной целью — защитить от высоких температур резиновые детали насоса (манжеты, уплотнительные кольца и сальники). Тут же около насоса необходимо расположить стояки, который соединяют магистраль с расширительным бачком.

Преимущества закрытой системы отопления

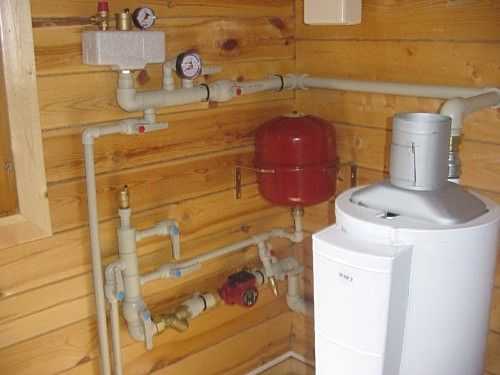

Установка подключения

Конечно, затраты на приобретение и монтаж циркуляционного насоса существенны, но от этого прибора система только выигрывает. Какими же преимуществами отличается этот вариант?

1. Упрощается монтаж за счет того, что отпадает необходимость выставлять углы наклона магистралей, и не нужна теплоизоляция трубопроводов.
2. Снижается стоимость монтажа отопительной системы за счет использования труб меньшего диаметра. Ведь в открытой схеме чем больше объем воды внутри, тем лучше. В закрытой системе такой зависимости нет.
3. Теплоноситель не испаряется, что позволяет не контролировать его уровень и не требует периодического пополнения. Кроме того, в закрытой системе нагрев теплоносителя происходит гораздо быстрее. А горячая вода равномерно распределяется по всем радиаторам независимо от схемы разводки.
4. Увеличивается срок службы нагревательного котла за счет снижения разницы теплоносителя в магистралях подачи и обратки. А также уменьшаются процессы коррозии за счет высокой герметичности.
5. Появляется возможность использовать в качестве теплоносителя не воду, а антифриз.
6. Повышается процесс теплоотдачи.

Есть ли у системы недостатки? Есть, но их не так много. Первое — это энергозависимость, поскольку насос подключен к сети подачи электроэнергии. Второе — объем расширительного бака должен быть больше, чем в открытом контуре. Специалисты рекомендуют брать бак объемом, равным 10% от объема теплоносителя. Поэтому стоимость такого резервуара может быть достаточно высокой.

Элементы отопительной схемы

Составляющие систему

Давайте перечислим, из каких узлов состоит закрытая отопительная система частного дома. От открытой ее отличают только несколько дополнительных приборов и измененная конструкция расширительного бачка.

Как обычно:

• это котел;
• трубы;
• фитинги;
• запорная арматура;
• отопительные батареи;
• иногда распределительный коллектор;
• мембранный расширительный бак;
• циркуляционный насос.

При этом можно сэкономить на диаметре труб, фитингов и запорной арматуре, хотя добавляется циркуляционный насос. Мембранный расширительный бак можно приобрести только в готовом виде, а вот в открытой системе можно использовать баки, изготовленные своими руками. То есть плюсы и минусы друг друга перекрывают.

Как работает закрытая схема отопления

Все достаточно просто и традиционно. Теплоноситель нагревается в системе, расширяется, а его излишки перемещаются в расширительный бачок. Он представляет собой герметичную капсулу, разделенную на две части. Нижняя — это гидравлическая камера, куда поступает теплоноситель. Верхняя — это газовая камера, которая в заводских условиях заполняется азотом с определенным давлением.

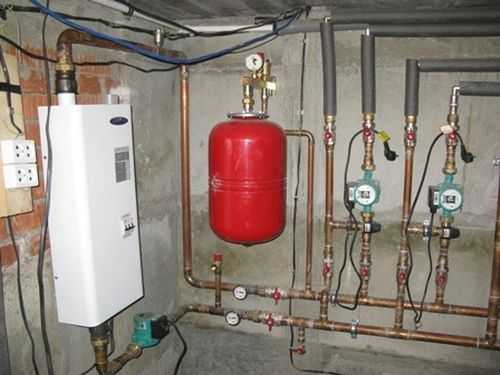

Встраивание дополнительного насоса

До запуска котла и нагрева воды давление в расширительном бачке равно давлению теплоносителя в контуре. Как только начинается нагрев, теплоноситель заполняет нижнюю камеру, выдавливая азот через мембрану к верхней плоскости бака. Азот сжимается, а его давление повышается. При этом выравнивается давление в контуре и расширительном баке, и оно становится равным давлению азота.

Все остальное происходит по старой схеме. Теплоноситель проходит по всем магистралям отопления и возвращается в отопительный котел. И все это благодаря тому, что работает циркуляционный насос.

Конструктивные особенности

• Во-первых, все конструктивные элементы отопления можно разместить в одном помещении. Это и котел, и насос, и расширительный бачок. В таком случае нет необходимости поднимать бак на большую высоту. Ведь два элемента создают давление в контуре — это насос и азот внутри бачка. Все это дает несколько преимуществ — уменьшение диаметра трубопроводов, несоблюдение углов наклона, и отсутствие испарения теплоносителя.
• Во-вторых, появляется возможность использовать такую схему в домах с большой площадью и объемом. С открытой системой добиться эффективной работы отопления в большом доме будет очень сложно.

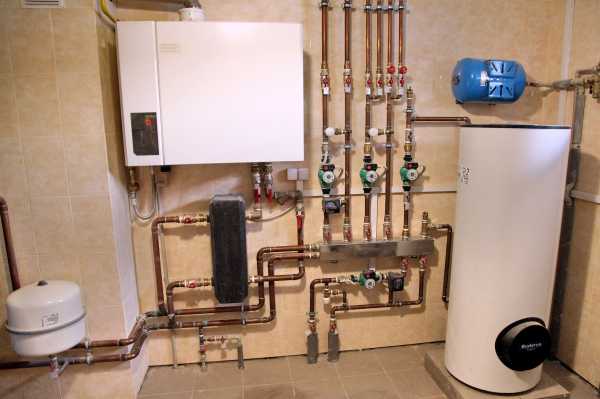

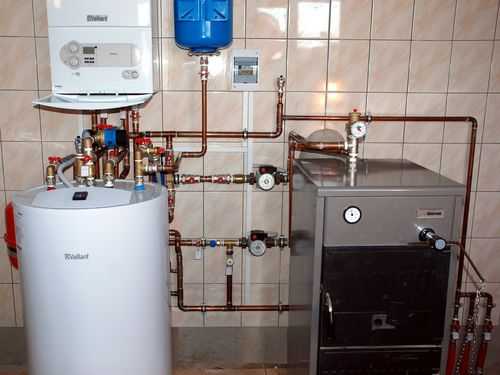

Котел и разделитель

Есть вопрос, который сегодня волнует определенную часть застройщиков частных домов. Он касается переделки открытой схемы в закрытую. В этом плане никаких проблем нет. Не нужно менять трубы и другие элементы, нужно лишь врезать в обратный контур циркуляционный насос и поменять расширительный бак, установив мембранную модель.

Но не будут ли образовываться воздушные карманы в местах наклона трубопроводов? Такая вероятность есть здесь важно подобрать мощность насоса и размеры расширительного бачка. Если все будет в норме, то воздух будет проталкиваться под давлением теплоносителя.

Монтаж отопительной закрытой системы

Сразу же оговоримся, что никакой разницы нет — проводите вы сборку открытой или закрытой схемы. Вам придется столкнуться со всеми сложностями подобной работы. И если вы в чем-то сомневаетесь, то доверьте монтаж специалистам. Самое важное здесь — правильно подобрать узлы и приборы, чтобы они соответствовали нужным показателям и параметрам. Особенно это касается нагревательного котла, радиаторов, насоса и расширительного бака. Не будем забывать и трубы — в закрытом контуре их внутренний диаметр может быть равен 20 миллиметрам.

Оптимальный вариант — это организовать отдельную котельную, если дело касается обогрева большого дома, и без напольного котла не обойтись. Если домик небольшой, то настенный агрегат справится с задачей обогрева, а в его конструкции уже есть и расширительный бак, и циркуляционный насос. К тому же не придется монтировать его в отдельном помещении — для этого подойдет и кухня.

Заполнение отопления теплоносителем

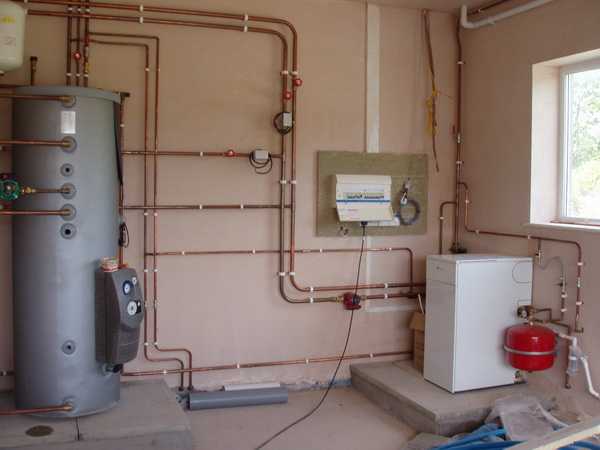

Котельная в подвале

Итак, монтаж закончен, и теперь необходимо систему проверить и запустить. Для этого потребуется заполнить ее водой. Вариантов здесь два. Первый — подключить к водопроводу, установив запорное устройство в виде крана, вентиля или задвижки. Этот способ актуален, если выбрана однотрубная схема разводки. Но если давление воды в водопроводе достаточное, то можно его использовать и в двухтрубной схеме.

Второй — с помощью ведра и собственных рук. Для этого придется выше всех элементов вывести стояк, оборудованный воронкой и герметичной заглушкой. Снимаете заглушку, устанавливаете воронку, заливаете воду в систему, после заполнения снимаете воронку и на место устанавливаете заглушку. Заглушка — это изготовленный в виде колпака элемент с резьбовым соединением и резиновой прокладкой в глубине колпака. Соответственно, стояк должен быть оборудован сгоном с внешней резьбой. Правда, заливка теплоносителя ручным способом требует и времени, и сил.

Итак, система заполнена. Теперь необходимо пройтись по всему контуру и осмотреть все без исключения стыки и соединения на предмет утечек. Если таковых нет, то можно включать насос и снова проверять, нет ли протечек. Если опять все нормально, можно зажигать котел. Но на этом проверка не прекращается. Когда теплоноситель наберет необходимую температуру, еще раз проверяем магистрали.

Рекомендация! Перед запуском отопления необходимо провести опрессовку с давлением в полтора раза большим, чем создает насос. Это особенно понадобится, если к системе отопления подключен «теплый пол». Он будет замурован, поэтому ремонт после отделки провести очень сложно.

Заполнение теплоносителем

Как правильно выполнять опрессовку? Для этого понадобится специальный насос —электрический или ручной. Подключаете его через вентиль, повышаете давление внутри схемы и перекрываете вентиль. В таком состоянии система должна находиться некоторое время — оно точно покажет, есть утечки или нет. После этого открываете вентиль и понижаете давление, спустив часть теплоносителя.

Заключение по теме

Устраивая закрытую систему отопления, необходимо принять во внимание все аспекты, о которых шел разговор выше. Конечно, эта система лучше, но если вы являетесь счастливым обладателем небольшого домика, то нет необходимости все это городить. Используйте схемы проще и с небольшим количеством различных элементов. Это не только упростит процесс монтажа, но и сократит значительную часть расходов, связанных со строительством дома в целом.

Комментарии и отзывы к материалу

gidotopleniya.ru

Закрытая система отопления в частном доме

Хорошее отопление как в частном доме, так и квартире, характеризуется несколькими признаками. Во-первых, все помещения должны быть прогреты до комфортной температуры и последняя не должна колебаться в зависимости от времени суток. Во-вторых, расход топлива доложен стремиться к минимуму. В-третьих, желательно иметь возможность регулировать интенсивность нагрева батарей в каждом помещении. В-четвертых, ремонт, если таковой потребуется, должен быть простым, легким и проводится без отключения обогрева всего дома.

Виды отопления

Принцип действия любой отопительной системы сводится к тому, что теплоноситель, вода или антифриз, нагревается в котле, перемещается по трубам от одного отопительного прибора к другому, постепенно отдавая тепло, и возвращается к котлу для повторного нагрева и использования. Однако способов реализации этой концепции существует несколько. Выбор варианта, оптимального для частного дома, зависит от ряда факторов.

Принципиальным для классификации является устройство расширительного бака. Вода, как и любая другая жидкость, при нагревании расширяется и, соответственно, уменьшается ее плотность. Для компенсации эффекта устанавливается расширительный бак.

Расширительный бачок

В зависимости от конструкции бака системы делятся на две большие группы.

• Открытые – расширительный бак негерметичен. При монтаже своими руками в качестве бака может быть использована любая подходящая емкость. Но обязательным является то, что бак должен быть высшей точкой.
• Закрытые – бак герметичен. Чаще всего используется конструкция мембранного типа. Такой бак может быть расположен в любом месте системы, иногда встраивается в отопительный котел. В закрытой отопительной системе можно поддерживать более высокое давление. Теплоноситель не имеет контакта с кислородом воздуха, что значительно снижает степень коррозии внутренних стенок котла, труб и отопительных приборов. Пользователям отопления по закрытой схеме не требуется периодически вручную регулировать уровень жидкости в баке, что неизбежно для первого варианта. На фото демонстрируется мембранный расширительный бак.

  Система безопасности

Естественная циркуляция

Любая схема отопления, прежде всего, должна обеспечивать поставку нагретого теплоносителя к батареям или радиаторам. Реализовать перемещение можно двумя методами.

Естественная циркуляция – весьма выгодный с экономической точки зрения вариант, так как потребует минимума оборудования. В этом случае циркуляция воды обеспечивается свойством расширения воды или другой жидкости после нагревания. Теплоноситель с большой температурой имеет меньший вес и перемещается по верхней трубе к радиаторам, где постепенно охлаждается. Охлажденный, он спускается вниз и по обратной трубе возвращается в котел, попутно вытесняя нагретый, более легкий теплоноситель. Величина естественной циркуляции будет зависеть от разницы температур (как правило, в 10 градусов), и от сопротивления движению теплоносителя. Последнюю проблему решают увеличением диаметра трубы.

Также эффективность отопления обеспечивается уровнем расположения элементов: котел должен быть ниже уровня радиаторов не менее чем на 3 м.

Преимущества

• Экономичность – требуется минимум оборудования.
• Достаточно простой монтаж, осуществимый своими руками.
• При необходимости для того, чтобы перейти к принудительной циркуляции, достаточно поставить в обработку насос.

Недостатки

• Такое отопление обладает значительной инерцией и практически не регулируется.
• Для реализации проекта требуется выполнять определенные условия: площадь частного дома не должна быть более 3500– 3600 кв. м. Отопительный котел должен располагаться значительно ниже радиаторов.

Несмотря на вышеперечисленные недостатки, отопление по типу естественной циркуляции является оптимальным вариантом для одного- или двухэтажного дома. На фото представлена схема для двухэтажного здания.

Принудительная циркуляция

Отличие этой системы состоит в том, что интенсивность движения теплоносителя обеспечивается работой насоса, что в свою очередь влечет как достоинства, так и недостатки. Но благодаря использованию насоса этот принцип чаще реализуется для закрытой схемы.

• Установка по-прежнему достаточно проста, чтобы ее можно было выполнить своими руками. Единственное отличие – врезка насоса. Прибор подключается в последнюю очередь и обязательно в обратную трубу, так как рассчитан на температуру жидкости не более чем +60 градусов.
• Отсутствует необходимость соблюдать разницу в расположении радиаторов и котла.
• Монтаж возможен в частном доме любой площади.
• Существует возможность регулировать температуру.

Организация обогрева по принципу принудительной циркуляции обладает и своими недостатками.

• Более высокая стоимость отопления.
• Зависимость от подачи тока – насос подключается к электросети, и в отсутствие тока дом обогреваться не будет. На видео демонстрируется процесс установки насоса.

Монтаж закрытой системы обогрева

Прежде чем приступить к установке, следует провести предварительные расчеты. Они могут быть выполнены своими руками и включают в себя ряд параметров.

1. Расчет мощности, исходя из примерного соотношения: 1 кв м площади – 1 кВт.
2. Расчет мощности радиаторов – для этого необходимо воспользоваться паспортом прибора.
3. Выбор труб, и оценка сопротивления по величине сечения трубы.
4. Выбор котла соответствующей мощности и расширительного мембранного бака.

При установке отопления по закрытой схеме следует тщательно соблюдать рекомендации. На видео демонстрируется монтаж варианта с одной трубой и циркуляционным насосом.

kamingid.ru
