Водоснабжение частного дома из скважины
Автор Пётр Андреевич На чтение 6 мин. Опубликовано
Рассмотрим устройство и схемы подключения водоснабжения в частном доме из скважины. Для комфортного проживания в загородном доме необходимо иметь собственный водопровод. Идеальным решением считается завести воду в дом из скважины, что позволит наслаждаться ее вкусовыми качествами, при этом оставаться независимым от коммунальных служб. Благодаря современным технологиям данный вид водозабора является доступным.

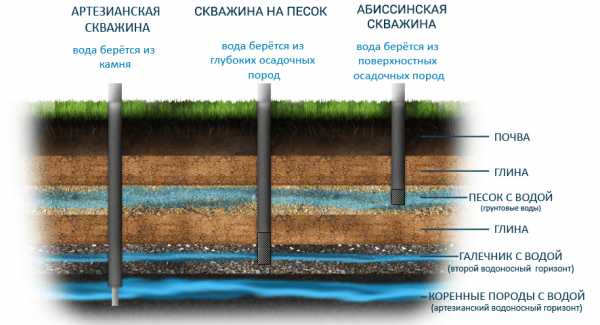

Виды водяных пластов для скважины
Перед тем, как провести воду в дом из скважины своими руками необходимо разобраться какие виды подземных вод находятся в грунте под нами, в чем заключаются из различия.
В нашем распоряжении существует всего три вида:
- Верховодка находится на глубине до нескольких метров. Она загрязнена осадками и продуктами жизнедеятельности человека. Для питья она не годится, может использоваться для полива растений. Ее глубина и количество сильно зависит от времени года.
- Грунтовые воды расположены на глубине от 5 до 20 метров. Этот слой считается более стабильным, его зачастую используют при обустройстве колодцев. Вода не является питьевой, нуждается в дополнительной очистке и превосходно подходит для поливки огорода.
- Артезианская вода является самой глубокой, ее глубина может достигать несколько сотен метров. Как правило, это идеальный вариант для питья и ухода за приусадебным участком.
Перед началом проведения водоснабжения из скважины необходимо отобрать ее пробы и провести исследование в СЭС. Ведь она может являться слишком жесткой и быть насыщенной определенными минералами. После проверки будет ясно, есть ли необходимость в ее дополнительной очистке и какие именно фильтры понадобится применять.
Типы скважин для частного водопровода
Исходя из разновидности подземных вод отличаются методы их добычи. От этого зависит устройство скважины для воды в частном доме, существует несколько их типов:
- Игольчатая — забивается в грунт на несколько метров для добычи верховодки. Используется труба диаметром 25-40 мм. Первое звено имеет наконечник и фильтр грубой очистки, который обустроен в стенках трубы. Это наиболее простой, сезонный способ обеспечить технический водозабор для поливки растений на дачном участке.
- Следующим вариантом являются скважины в песке, которые могут обеспечить техническое и питьевое водоснабжение. Многое зависит от состояния грунта, его видов, наличия поблизости предприятий, сбрасывающих в грунт вредные отходы. Если поблизости отсутствует негативное влияние человеческого воздействия, а грунт в состоянии обеспечить качественную фильтрацию — данная конструкция способна соответствовать требованиям питьевого водозабора. Для полноценной работы ее фильтр должен пронизывать весь водоносный слой и выходить за его пределы снизу и сверху по 50 см.
- Артезианская — подразумевает достаточную глубину и качественную природную фильтрацию. Она устанавливается по телескопическому принципу, каждый нижний ярус имеет на 50 мм меньше диаметр. При прохождении скальных пород с подземными водами — устанавливается фильтр, который должен перекрыть всю толщу водного пласта.
Как видим, обустройство водоснабжения в частном доме из скважины отличается, в каждом случае предусмотрена своя схема.
Стандартное обустройство системы водоснабжения
Прокладка системы водоснабжения частного дома из скважины имеет свои особенности. Разберем детальнее этапы данного процесса.
Правильный выбор места
В первую очередь необходимо определиться с местом бурения. Исходя из финансовых затрат — она должна быть максимально приближенной к точке потребления.
Место расположения скважины:
- не ближе 5 метров от капитальных строений;
- на максимальном расстоянии от выгребной ямы и септика, минимальное расстояние 20 метров;
- место должно быть удобным для бурения и технического обслуживания.
При правильном выборе места расположения — вода со скважины в дом будет отвечать требованиям питьевого водоснабжения.

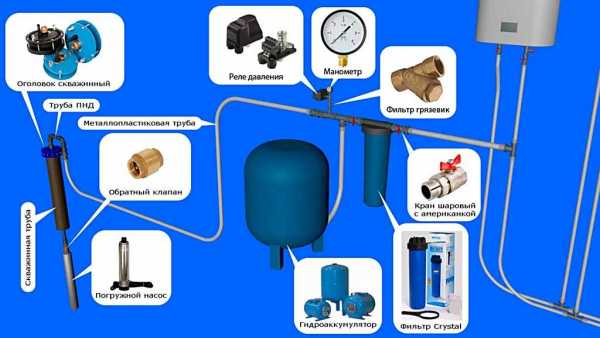

Определение общей схемы
Водопровод частного дома от скважины с гидроаккумулятором имеет свои особенности.
Рассмотрим детальнее используемые элементы и схему их подключения:
- Главным элементом, создающим движение воды на поверхность является насос. Он может быть поверхностным и располагаться в помещении, либо погружным и находиться в воде. Первый вариант применяется при небольшой глубине подъема до 8 метров. Второй вид насоса является более популярным и применяется для глубины 100 метров и более.
- Установка гидроаккумулятора, представляющего собой резервуар из жесткого корпуса, в котором находится резиновая емкость для заполнения воздухом. От этого элемента зависит постоянство давление в системе.
- Автоматика отвечает за бесперебойную работу системы и самостоятельно включает и отключает насос при необходимости. Мощность насоса и объем аккумулирующей емкости рассчитываются с запасом в зависимости от всех точек водяного потребления.
- В месте водозабора располагаются фильтры грубой очистки, которые отсекают крупные фрагменты от их попадания в водопровод. Далее перед насосом устанавливается фильтр тонкой очистки, который подбирается в зависимости от состава воды.
Рекомендуется в схеме для водоснабжения использовать резьбовые соединения, позволяющие производить техническое обслуживание. Кроме этого, важно применять отсекающие краны и обратный клапан.
Компоновка и расположение оборудования
Важным моментом остается правильное расположение оборудования, используемого в водопроводе из скважины. Наиболее приемлемым вариантом является обустройство кессонного колодца, который располагается над скважиной и позволяет обеспечить комфортные условия для эксплуатации применяемого оборудования.
Рациональность заключается в следующем:
- оборудование расположено в непосредственной близости от водозабора, что способствует максимальной эффективности его применения;
- в колодце используются звукоизолирующие материалы, позволяющие обеспечить бесшумность работы насоса;
- оборудование находится в одном месте и защищено от механических повреждений;
- качественная теплоизоляция позволяет бесперебойно использовать водопровод в течение круглого года.
Конечно, можно данное оборудование разместить в ванной комнате либо в другом помещении, но наличие кессона безусловно является большим преимуществом.
Особенности прокладки труб
Наиболее подходящими являются трубы из полиэтилена низкого давления. Они отличаются своей долговечностью и неприхотливостью, а также легкостью конструкции и простотой монтажа:
- возможна их укладка непосредственно в грунт, но рекомендуется рыть траншею на глубину, исключающую промерзание;
- в ней устанавливается техническая труба, в которой располагается сам трубопровод;
- важно использовать теплоизоляционные материалы, желательно наличие обогревающего кабеля;
- в недоступных местах следует избегать лишних соединений, чему способствует ПНД труба.
Внутри помещения трубопровод можно конструировать из других материалов: меди и стали.
Выводы и полезное видео
При проведении водоснабжения загородного дома из скважины необходимо делать все расчеты с запасом. Соблюдая технологические правила, проявив внимательность и старания достаточно просто добиться положительного результата. В результате получится провести в дом вкусную и чистую воду!
vodatyt.ru
Водоснабжение загородного дома из колодца или скважины
Водоснабжение загородного дома начинается с выбора постоянного источника воды. Это может быть колодец, скважина или центральная магистраль, проходящая вдоль линии участков глубоко под землёй.
Если в вашем посёлке не проведён центральный водопровод, то выбирать следует между скважиной и колодцем. Тот и другой вариант имеет ряд преимуществ и недостатков: качество и количество (дебит) воды, а также сумма, которая будет потрачена на бурение скважины или копку колодца с их последующим обустройством.
Наша компания имеет многолетний, практический опыт решения задач по водоснабжению одного или сразу нескольких загородных домов одновременно от одного источника, будь то скважина или колодец. А также уникальный опыт работы со сложными скважинами глубиной более 140 м, со скважинами с сильным самоизливом (более 5 м.куб.), с малодебитными скважинами, дающими не более 50 литров в час и т.д.
Специалисты нашей компании всегда находили технически верное решение в самых сложных и непредвиденных ситуациях.
Перед началом работ по водоснабжению дома, необходимо учесть несколько факторов:
- Источник воды (скважина, колодец, центральное водоснабжение).
- Кол-во постоянно проживающих человек и установленных сантехнических приборов.
- Определение дебета воды в естественном источнике.
Водоснабжение загородного дома под ключ!
Водопровод от скважины, колодца
(основные этапы работ)
- Копка траншеи и обратная засыпка от колодца или скважины к дому с прокладкой трубы и электрического кабеля, глубиной до 0.4 м (до 1.5 м в зимнем варианте).
- Установка насоса в скважину или колодец на нужную глубину со всеми расходными материалами (Трос нерж., обратный клапан, труба, фитинги).
- Установка герметичного оголовка на обсадную трубу. (только для скважин). Оголовок необходим для корректного монтажа насоса. Он защищает скважину от попадания в воду механического мусора, насекомых и животных, а также позволяет обустроить скважину только под “летний полив” в ручном режиме.
- Установка колодца с люком и утеплением вровень с землёй. Устанавливается по желанию заказчика на обсадную трубу скважины, иногда для маскировки скважины, иногда для возможности проезда на машине (выдерживает нагрузку до 1.5 тонн).
- Установка автоматического механического клапана для сброса воды в скважину или колодец. Используется зимой перед консервацией системы. Устанавливается внутри колодца или скважины.
- Установка скважинного адаптера (только для скважин) используется чаще всего при обустройстве зимнего водопровода. Устанавливается на глубине до 1.5 м под землёй в обсадную трубу скважины, потом засыпается грунтом. Необходим для работы системы в зимнее время, а также для подъёма насоса в случае ремонта. Непрофессиональная установка адаптера может повлечь за собой весьма дорогостоящий ремонт скважины и замену насоса. Из-за не герметичной установки произошло замывание песка внутрь скважины, вследствие чего её пришлось промывать и менять насос.
- Утепление водопроводной трубы на вводе в дом. Утепляется минватой или распыляемыми утеплителями. Утепление предотвращает замерзание воды в случае отключения электроэнергии, а также защищает трубу от механических воздействий.
- Установка греющего кабеля. Устанавливается внутри помещения, внутрь трубы на нужную длину, предотвращая промерзание отрезка трубопровода на вводе из траншеи в дом. Устанавливается при зимнем варианте водоснабжения.
- Установка фильтров механической очистки. Устанавливаются всегда по умолчанию. Предотвращают попадание песка и растворённой глины в сантехнические приборы. Имеют различную пропускную способность, размеры и ресурс картриджей.
- Установка воздушного компрессора. Устанавливается внутри помещения и подключается к системе водоснабжения. Используется только перед консервацией системы на зиму. Выдувает всю воду из труб и предотвращает их разрыв.
- Установка бока управления насосом. Устанавливается всегда, в любом варианте водоснабжения (кроме случаев, когда погружной насос имеет встроенный блок). Управляет включением и выключением насоса в автоматическом режиме. Могут работать по давлению либо по протоку воды.
- Установка гидроаккумулятора (он же мембранный бак, расширительный бак). Устанавливается всегда. Имеет различные размеры (от 16 литров до 500) и варианты установки. Служит для корректной работы насоса и блока, защищает систему от гидроударов, а также поддерживает постоянное давление воды при открытом кране. После установки гидроаккумулятора начинается разводка труб к потребителям с их последующей установкой (раковина, бойлер, душ. кабина, стир. машина и т.д.).В основном используются полипропиленовые трубы, сварные соединения которых надёжнее чем резьбовые или компрессионные.
Также, отличие зимнего водоснабжения от летнего заключается лишь в глубине копаемой траншеи и наличием греющего кабеля.
Водоснабжение от центральной магистрали, проходящей под землёй
Подключение к магистрали может осуществляться как в коллекторном колодце (если он предусмотрен), так и с помощью врезки в магистраль, чаще всего проходящей на глубине ниже 2 метров.
При таком варианте водопровода из работ остаётся только греющий кабель, земляные работы и утепление трубы на вводе в дом. По желанию могут быть установлены фильтры и счётчики учёта воды.
С расценками на работы Вы можете ознакомиться в разделе Цены — Водоснабжение частного дома.
Остались вопросы? Свяжитесь с нами по телефону или закажите обратный звонок.
Оставьте заявку
+7-911-285-83-88
Мы ответим на все Ваши вопросы
vodosistem.ru
Обустройство скважины | ЗАО Гидроинжстрой
Обустройство скважины
Недостатки централизованного водоснабжения
Водоснабжение в дачном поселке и садовом товариществе на основе централизованной системы водоснабжения характеризуется частыми перебоями в работе, слабым напором воды и функционирует только в теплое время года – на зиму воду отключают. С централизованными системами водоснабжения в коттеджных поселках дело обстоит лучше, они работают зимой, но если система водоснабжения коттеджа плохо продумана и не обслуживается, то о комфортном проживании в собственном доме за городом придется забыть.
Водоснабжение коттеджа из скважины
Индивидуальное автономное водоснабжение под ключ загородного дома из скважин входит в ряд важнейших составляющих комфортного проживания на даче или в загородном коттедже. Хорошим решением устройства автономного водоснабжения коттеджа является индивидуальная скважина на воду.
Если скважина пробурена только с целью использования воды для полива дачного участка в летнее время, необходимо опустить в скважину погружной насос и закрыть устье скважины оголовком, исключающим попадание в нее посторонних предметов.
Рекомендуется выполнить бетонирование площадки 1х1 метра вокруг устья скважины, для герметизации затрубного пространства во избежание попадания поверхностных вод вдоль эксплуатационной трубы в водоносный горизонт.
Извлекать насос на зимний период или нет – больше зависит от вероятности его хищения в ваше отсутствие.
Обустройство скважины для круглогодичного использования водоснабжения в коттедже
1. Устье скважины необходимо обустроить подземной камерой или надземным павильоном.
Цель обустройства скважины на воду – обеспечить герметизацию устья скважины и затрубного пространства, защитить скважину от попадания в нее посторонних предметов, обеспечить защиту от замерзания и обеспечить переход от скважины к подземному водопроводу.
Для многих населенных пунктов Нижегородской области характерен высокий уровень грунтовых вод, поэтому устье скважины рекомендуется обустраивать металлическим или пластиковым, герметичным кессоном. С кондуктором скважины кессон соединяется электросваркой или специальной муфтой, выходы для воды и кабеля выполнены в виде герметичных футляров. При отсутствии грунтовых вод допускается над устьем скважины установить сборный колодец из железобетонных колец, но в этом случае выполняются работы по герметизации швов и наружных поверхностей. Применение пластиковых кессонов может быть ограниченно особенностью грунтов на участке.
2. Вода из скважины поднимается с применением погружного насоса, который создает необходимое давление в системе водоснабжения.
К выбору погружного насоса нужно подойти ответственно. При выборе насоса учитываются параметры скважины и потребности дома в воде. Главное правило обустройства скважины – производительность погружного насоса не должна превышать производительность скважины. Не рекомендуется опускать насос в водоприемную часть скважины.
3. Типовая автоматика, управляющая работой погружного насоса, состоит из реле давления, реле защиты по сухому ходу и гидроаккумулятора.
Часто встречающиеся проблемы в эксплуатации автоматики погружного насоса связаны с отсутствием технического обслуживания:
— В гидробаке не проверяется давление воздуха, что ведет к частому включению насоса, к выходу из строя мембраны гидробака и поломке погружного насоса.
— Контакты реле давления требуют периодической чистки и протяжки клеммных соединений, иначе реле не включит или не выключит насос.
Для размещения автоматики погружного насоса выбирается помещение с постоянной положительной температурой, с учетом удобства обслуживания:
— В бойлерной, котельной
— На кухне или в другом помещении дома
— В металлическом герметичном кессоне над скважиной.
Не рекомендуется устанавливать оборудование в бетонных или кирпичных колодцах над скважиной, так как при затоплении колодца возможно выгорание реле давления или пульта управления насоса.
4. Прокладка водопровода и кабельной линии осуществляется подземным способом.
Обычная глубина заложения водопровода для Нижегородской области – 1,8 метра. Глубина может быть увеличена при прохождении водопровода под дорогами или под парковочными площадками, где зимой регулярно убирается снег и глубина промерзания грунта увеличивается.
5. Используйте накопительную емкость и дополнительный насос или насосную станцию.
Если потребности в воде большие, а скважина не дает такого количества воды, то при одновременном открытии нескольких кранов, включении стиральной и посудомоечной машин, систем полива, наблюдается падение давления в кранах. Установите накопительные ёмкости и насосы.
Работы по бурению, обустройству скважины и системы автономного водоснабжения недешевые и должны выполнять профессионалы. Поэтому у многих владельцев загородной недвижимости, вознамерившихся обзавестись скважиной, возникает вполне естественное желание сэкономить. К их услугам – множество исполнителей, готовых по дешевке пробурить, обустроить скважину и выполнить монтаж системы водоснабжения загородного дома. Но обратившись к тем, кто предлагает «значительно дешевле, чем у других» вы получите и скважину значительно хуже, и придется платить снова – за ремонт скважины или за бурение новой. Если вы действительно хотите правильно сэкономить, – лучше сразу обратиться в серьезную компанию Гидроинжстрой.
Скоро лето и жизнь в садоводствах и дачных кооперативах всех районов Нижегородской области заметно активизировалась. Пора подумать об обслуживании систем водоснабжения, водоочистки и канализации на даче. Если на даче семья проживает только летом, а на зиму водопровод отключается, то расконсервация скважины — это то, с чего следует начать работы на дачном участке, чтобы все лето у вас было достаточно воды и для питья, и для мытья, и для полива ваших посадок.
