Заземление на дом – Как сделать заземление в частном доме своими руками

Содержание

Где взять заземление в квартире Видео

Если вы решили менять полностью всю проводку у себя дома, то вопрос где взять заземление в квартире, у вас обязательно возникнет. Реконструкция проводки включает в себя замену старых двухжильных проводов на новые трехжильные, с отдельной жилой под заземление.

Эту жилу необходимо где-то подключить в общем электрощите подъезда. Главное что вы должны помнить — не всегда этот проводник можно подключить безопасно. Прежде всего выясните, что за система заземления у вашего электрощита.

Системы заземления в многоквартирных домах

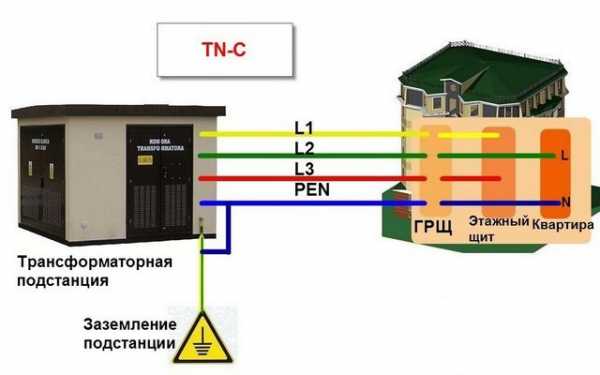

Дома старой постройки имеют систему заземления — TN-C. Этажные электрощиты в них не заземляют, а зануляют. В щит заходит 3 фазы и нулевой провод, который сажается на корпус щитка. Всего проводников четыре.

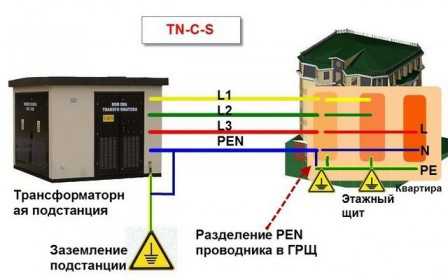

В современных домах применяется система — TN-C-S. Здесь уже в щит заходит не четыре, а пять проводов питания. Три фазных, нулевой и отдельно защитный проводник. На корпус щитка подключается именно защитный проводник. Ноль имеет отдельную шинку, не соединенную с корпусом.

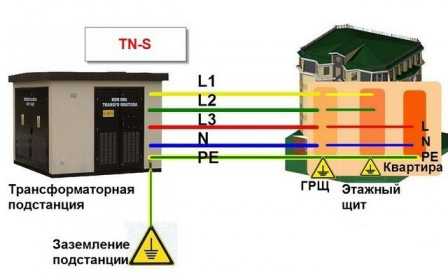

Существует еще более современная система TN-S. Здесь пять проводников, отдельно друг от друга, прокладываются уже непосредственно от трансформаторной подстанции до жилого дома.

В вашем доме система TN-C-S

Как описано выше, определяется это легко — подсчитайте кол-во проводов питания в щите, их должно быть 5. Только обязательно убедитесь, что нулевая шинка отсоединена от корпуса!
Заземление в квартире в этом случае делается следующим образом:

  • фаза вашего питающего кабеля подключается на старое место, где была ранее подключена старая проводка. Не рекомендуется самостоятельно переключаться на другую фазу. Как правило нагрузка в подъезде уже распределена, и ваша самодеятельность может сказаться на перекосе напряжения;
  • нулевая жила подключается на нулевую шинку. Она должна быть отсоединена от корпуса и не иметь с ним связи;
  • провод заземления подключается к корпусу. Не подсоединяйте свой провод под болты, где уже подключены соседние квартиры. Выберите отдельное место крепления.

Если в вашем доме современная система TN-S, механизм подключения такой же самый.

В вашем доме система TN-C

В данной системе в щит приходит 4 жилы. Три фазы и ноль. Нулевая жила совмещает в себе рабочий ноль и защитный проводник. Отдельного заземляющего контура в щитовой дома нет.

И если на вашем кабеле питания третий провод (защитный) подключить совместно с нулем на корпус, это в дальнейшем может привести к печальным последствиям.

При обрыве или отгорании общего питающего ноля на всех ваших заземленных приборах появится напряжение в 220В. Повлиять на это вы не как не сможете. Ноль может отгореть в стояке, в подвале дома или даже в трансформаторной будке.

А пострадаете вы и ваше оборудование. Поэтому выполнять такое подключение не рекомендуется.

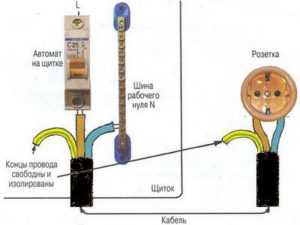

Лучше третий-защитный проводник в этом случае вообще не подключать. Дождитесь когда проведут реконструкцию эл.сетей в доме и только после этого переходите на подобную схему защиты.

Как же себя защитить, если у вас система TN-С? Самый простой и дешевый способ — используйте УЗО или диф.автоматы. Не старайтесь включить «соображалку» и пойти по легкому пути. Некоторые ищут в стене арматуру и пытаются заземлиться на нее. В конечном итоге, пробитую фазу вы запустите не в землю, а на мойку или чугунную ванну соседа!

Если вы проживаете на первом этаже многоэтажки, можно отгородиться от всех, и под окнами или в подвале, смастерить собственный контур заземления. После этого заземление в квартире присоединяется к нему. А если вы живете выше первого этажа? Здесь тоже есть вариант:

  • в подвале по всем правилам монтируете самостоятельный контур заземления
  • в стояке протягиваете одножильным проводом до вашего щитка отдельный проводник. Он должен быть медным сечением 10мм2
  • соединяете этот проводник с контуром и кабелем в щитке, питающим вашу квартиру, а именно с третьей защитной жилой.
Многие стараясь схитрить, не имея контура заземления, подсоединяют корпуса своего оборудования к батареям, газовым трубам и т.д. Вот к чему это может привести:

Думаете что таким образом  заземлились и обезопасили себя. Ни в коем случае так не делайте. При пробое изоляции на оборудовании, фаза попадет на батарею и по трубам окажется во всех квартирах жилого дома. А ту уже и до несчастного случая не далеко. Виновником которого будете именно вы.

Грамотно выполняйте рекомендации исходя из системы заземления в вашем многоэтажном доме и тогда ваше оборудование проработает долго, и даже при возможном повреждении и аварии вся ваша семья и жильцы дома 100% будут в безопасности.

Статьи по теме

domikelectrica.ru

Как сделать заземление в доме

Наличие заземления, при строительстве новых зданий, предусмотрено соответствующими правилами. Другое дело если жилье строится самостоятельно. Будущий владелец самостоятельно решает вопрос о необходимости обустройства заземления в системе электроснабжения дома. Как сделать заземление в доме – актуальная проблема, обусловленная заботой о повышении безопасности жизни.

На этапе проектирования, необходимо внимательно ознакомиться с информацией, собранной нами из разных источников. В некоторых случаях помогут консультации специалистов-электриков. Разнообразная информация, по интересующей тематике, советы специалистов помогут правильно рассчитать необходимые параметры заземления. Основную часть работ, можно сделать самостоятельно, что значительно удешевляет электромонтажные работы с привлечением специалистов.

Перед тем как сделать заземление в доме определимся в целесообразности затрат на заземление. Почему лучше не отказываться от заземления электрической системы дома, особенно возводимого по индивидуальному проекту. Заземление необходимо не только для защиты от ударов током, но и снижения:

  • электромагнитного излучения от бытовых приборов, в том числе компьютеров, микроволновых печей, обогревателей и других приборов;
  • риска выхода из строя дорогостоящих электрических приборов;
  • помех в диапазоне 50 Гц на чувствительную электроаппаратуру;
  • вероятности возникновения возгораний от короткого замыкания электрических приборов.

Для владельца современного индивидуального дома, защита жилища системой заземления очевидная необходимость. Вышедший из строя зимой, например электрообогреватель, электрический водяной насос или другой подобный прибор в условиях сурового российского климата — катастрофа. С другой стороны, человеку, не имеющему специального образования, неясно какой должна быть надежная система заземления, простой или сложной, дорогой или дешевой. Поэтому, в этой статье мы подробно разберем каким должно быть заземление и как сделать заземление в доме своими руками.

Домовое заземление может быть:

  • Естественным, электрическим проводником служат водопроводные трубы, иные токопроводящие детали строения.
  • Искусственным, материалы, используемые в качестве токопроводящих элементов, их количество, качество, характеристики, рассчитываемые специально, под определенные цели и задачи.

Вернуться к содержанию

Условия надежной работы заземления

Любая заземляющая система обладает, как минимум, двумя свойствами, обеспечивающими надежность и безопасность её работы и всех приборов, замкнутых на эту систему, а именно:

  • Любое «вредное электричество» должно уходить именно через систему заземления, следовательно сопротивление заземляющего устройства ниже электрической сети;
  • Эксплуатация системы заземления обязана быть безопасной, следовательно электричество выводится на достаточную глубину под землю, исключающую повреждающее действие на поверхности или вблизи от заглубленных элементов заземления.

Вернуться к содержанию

Схема заземления частного дома

Рисунок 1. Как сделать заземление в доме

Перед вами простейшая схема заземляющего устройства. Данная схема имеет много общего с системой естественного заземления. Состоит из двух составляющих.

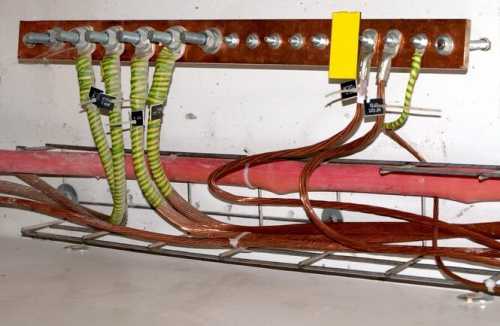

  • Основного элемента – заземлителя или главной заземляющей шины. Представляет собой прочный металлический штырь, заостренный на одном конце и расширенный на втором. Обязательное условие главной заземляющей шины – хорошая электропроводность металла и устойчивость к коррозии. Второе условие – это достаточная длина заземлителя. На рисунке длина составляет 2,5 метра. На практике, используют штыри и меньшей длины.
  • Вспомогательный элемент – токопроводящая система, соединяющая заземлитель с заземляющим устройством и контактирующая через систему проводников с электрическими приборами. Надежность контактов заземляющей шины, проводников и электрических приборов важное условие надежности системы заземления.

Оставим в стороне сведения о работе заземления, предполагающие наличие специальных знаний специалиста-электрика, для осуществления монтажа системы заземления. Доверим эту часть работы, как сделать заземление в доме, специалисту.

Уделим внимание простым работам, выполнение которых не требует специальных знаний, но упростит и снизит затраты на монтаж системы заземления. Перед закладкой главной заземляющей шины необходимо выкопать квадратную яму 0,7х0,7х0,7м. Глубина ямы может быть иной, зависит от глубины плодородного слоя, который обязательно удаляют. В центре ямы заглубляется металлический штырь. Лучше пробурить почву на глубину до 2,5 метров, используя специальные электрические или механические буры. Для простой системы заземления, достаточно углубить штырь на 1-1,5 м. В этом случае он должен входить на две трети в основной грунт. Верхняя часть штыря соединяется с токопроводящей, представляющая собой провод, лучше медный, толщиной 6 мм и замыкается на электрическую цепь дома.

Рисунок 2. Как сделать заземление в доме

На данном фото более сложная система заземления, однако и максимально надежная. Поэтому предпочтительно оснастить дом таким заземлением, тем более, что для изготовления не потребуется наличие специальных знаний.

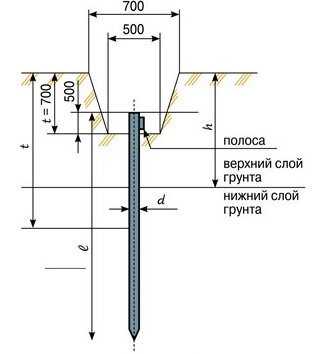

Место для заглубления штырей выбрать ближе к электрическому щитку. На расстоянии 1,5-2,5 м от стены дома намечаем очертания будущей системы заземления в виде треугольника. Ширина одной стороны равнобедренного треугольника составляет 1,3 м. Остальные размеры такие же как указаны в комментариях к рисунку 1.

Рисунок 3. Как сделать заземление в доме

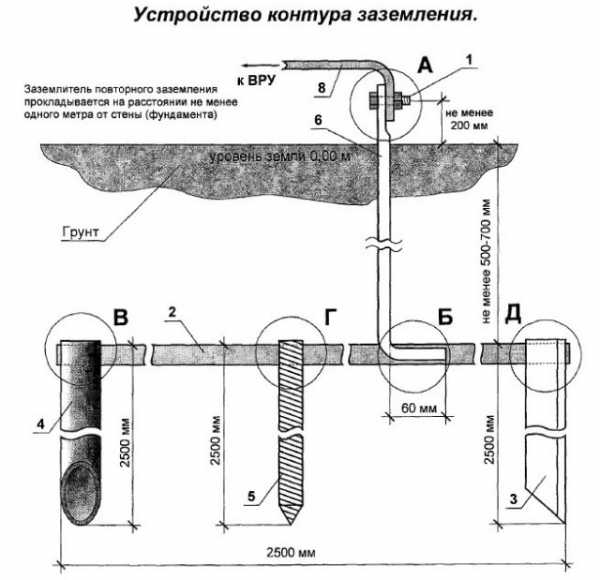

На рисунке представлено более детальное схематичное устройство системы заземления. Обратите внимание на указанные размеры металлических элементов и расстояния между элементами системы.

Рисунок 4. Как сделать заземление в доме

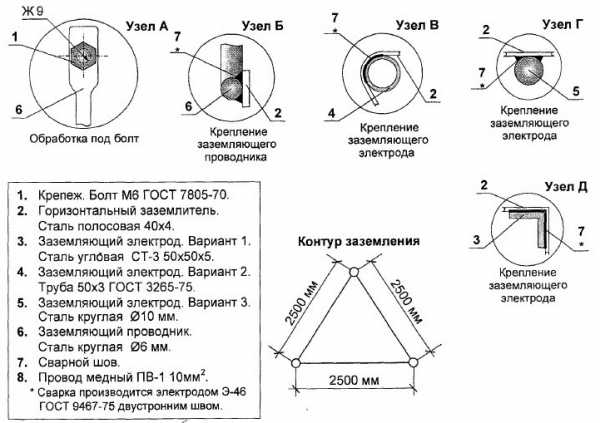

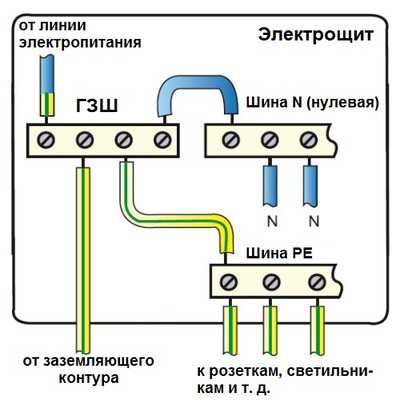

На рисунке представлена схема соединений системы заземления. Обратите внимание на виды и марки металлов, используемых для изготовления системы заземления.

Рисунок 5. Как сделать заземление в доме

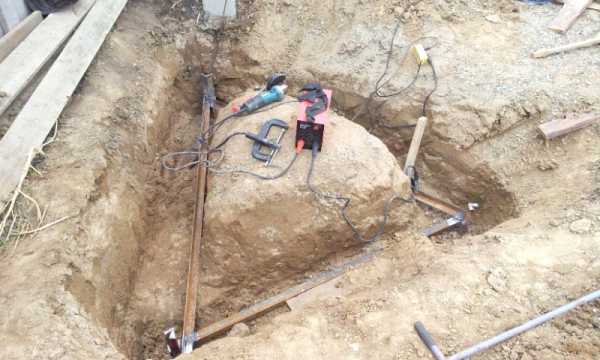

После завершения первичных земляных работ, на верхушках треугольной траншеи, отметить точки забивания штырей. На фотографии 5 в качестве элементов заземления используется металлические уголки. Размеры их, рассчитываются в зависимости от потребности. Высота уголков должна быть не менее 2,2 м, один конец целесообразно заострить, на второй наварить площадку из металлической пластины. Уголки забить в грунт строго вертикально, на глубину не менее 1,7 м, оптимально 2.0 метра. В любом случае над заглубленной частью почвы должно остаться не менее 20 см уголка. Три заглубленных уголка соединить в равнобедренный треугольник. Контур заземления готов. Осталось соединить его токопроводящим соединением с распределительным щитком. Обычно в качестве токопроводящего соединения используют металлическую ленту. Соединяют её с контуром путем сварки или на болтовое соединение. Все соединения должны быть иметь максимально возможную площадь контакта для повышения качества заземления частного дома и для избежания возможности возникновения искр в этих местах.

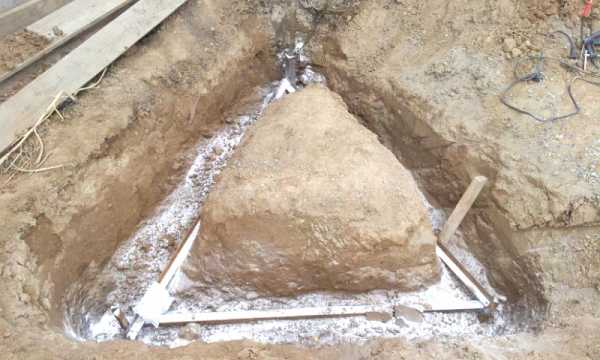

Внимание! Для улучшения токопроводящих свойств контура, электрики советуют рассыпать обычную поваренную соль на дно траншеи как на фотографии 5.

На этом вся подготовительная работа по тому, как сделать заземление в доме, выполнена. Осталось лишь осуществление подключения заземляющего устройства.

Вернуться к содержанию

Коротко о подключении заземления

Естественно соединение электрической цепи в доме следует доверить профессионалу, однако будет полезно знать более подробно о том каким образом подключается заземление к системе электроснабжения домовладения.

Электричество, как правило, поступает к дому по воздушной линии, напряжением 220 вольт двумя проводами, имеющие общепринятое название «фаза» и «нуль». Оба провода внутри дома соединяются в распределительном электрическом шкафу, оснащённом также предохраняющими устройствами, препятствующими скачкам напряжения. К этому же распределительному шкафу подводится проводник заземления. Бытовые электрические приборы подключаются к сети через вилку, включаемую в розетку. В них устанавливается отдельная жила заземления. В современных электрических сетях внутри дома используют надежные трехжильные провода. Основные нормативы по правильной организации электроснабжения домов указаны в Правилах технической эксплуатации электроустановок потребителей, утвержденных Приказом Минэнерго РФ № 6 от 13.01.2003. Следуя которым вы сделаете надежное, безопасное электроснабжение своего дома.

Вернуться к содержанию

Видео монтажа заземления

Предлагаем посмотреть установку и монтаж уже готовой системы заземления фирмы ОБО Беттерманн.

Полезно? Сохраните себе на стену! Спасибо за лайк!

vse-postroim-sami.ru

Как сделать заземление в частном доме и на даче самому (схемы подключения)

Ни для кого не секрет, что защитное заземление необходимо для каждого жилого помещения, как для частного строения, так и для квартиры многоэтажного дома. Оно убережет жилище и людей от попадания молнии, защитит от действия электрического тока в случае его утечки из-за нарушения изоляции проводки или электроприборов. Кроме того, заземление выполняет функцию отвода накапливающегося статического напряжения и стекающего по ее корпусу тока от конденсаторов, являющихся частью электрической схемы встроенных сетевых фильтров. В статье расскажем, как сделать заземление в частном доме и на даче, рассмотрим частые ошибки при монтаже.

Системы заземления, отличия, преимущества, особенности

Описать простыми словами схему заземления можно следующим образом. Корпусы мощных электроприборов, через медные провода соединяются с медной шиной, которая в свою очередь соединяется с заземляющей полосой, выведенной от конструкции, помещенной под землей во дворе дома.

Мощные бытовые приборы через медные провода соединяются с заземляющей шиной

Теперь можно более подробно рассмотреть, как устроена эта конструкция, и каким образом действует вся система в целом:

  1. В грунте выкапывается яма, в которой на расстоянии 1,2-2 метра друг от друга, вертикально вниз забиваются 3 или 4 металлических элемента (отрезки арматуры, уголка или толстостенной трубы) длиной 1,5–3 м
  2. Элементы между собой обвариваются перемычками, изготовленными из металлической полосы, толщиной 3-4 мм или уголка
  3. От полученной конструкции в распределительный щиток внутри дома проводится металлическая полоса (трасса)
  4. В свою очередь трасса через медную жилу, посредством болтовых соединений коммутируется с медной шиной.

Полученная таким образом система называется контуром заземления. В зависимости от расположения забиваемых в грунт элементов, система может быть линейная или замкнутая. Читайте также статью: → «Контур заземления: монтаж». Место расположения подземной коммуникации лучше устроить в малоиспользуемом месте и в целях безопасности оградить его. Глубину залегания необходимо сделать не менее 60 см.

Линейная схема контура заземления

Такой способ предполагает забивание штырей в землю по одной линии. Три элемента располагаются в один ряд и последовательно соединяются двумя перемычками. От крайнего из них, трасса проводится в дом. Достоинством такого способа является простота исполнения: вместо ямы нужно выкопать простую ровную канаву. Кроме того, для соединения конструкции нужны всего две перемычки, вместо трех, как во втором варианте. Соответственно и сварочных стыков нужно всего три, а не четыре.

Выбрать безопасное место для размещения устройства не представляет труда, потому что оно практически не имеет площади и может разместиться вдоль забора или тыльной стены дома. Недостаток заключается в уязвимости схемы: при нарушении одного из соединений (сварки или полосы), вся система теряет свою эффективность.

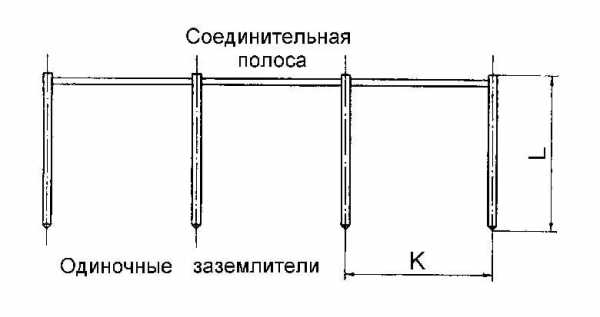

Эскиз линейного заземления частного дома из 4 последовательно соединенных элементов

Замкнутая схема заземления

Такой вариант подразумевает расположение трех, забиваемых в землю металлических элементов, в форме треугольника. Штырей может быть больше и фигуры могут быть разными, но принцип действия один — при повреждении любого соединения, конструкция сохраняет свою функциональность. Достоинством такого способа можно назвать надежность и практичность. Явных недостатков не имеется, за исключением необходимости больших затрат труда на выкапывание ямы. Читайте также статью: → «Монтаж контура заземления в доме».

Контур заземления в частном доме – замкнутая схема в форме треугольника

Способ подключения системы заземления ТТ

Отличительная особенность системы ТТ заключается в том, что заземляющий проводник РЕ является абсолютно независимым от рабочей нулевой жилы сети. То есть он не выводится из заземляющего контура параллельно с проводом N, а заземляется через свой собственный контур. Говоря доступными словами: РЕ не имеет ничего общего с нулевым и фазным проводом, спускаемым к частному дому от опор электропередач. Он соединяется с землей через трассу, заведенную в дом от описанной выше системы заземления.

Проводник РЕ разводится по всему дому и к нему подключаются корпуса мощной бытовой техники и всех металлических объектов, способных проводить электрический ток. Таким образом РЕ-проводник объединяет все точки возможного появления неконтролируемого напряжения в одну общую систему уравнивания потенциалов. Соединять с рабочим нулем (проводом N) какие-либо заземленные конструкции, в том числе корпуса электроприборов – категорически запрещено.

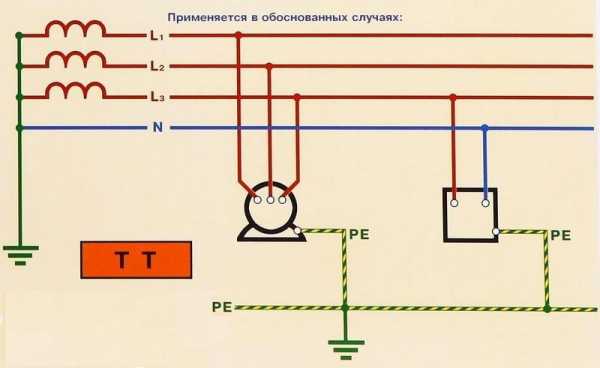

Схема заземления по системе ТТ с РЕ проводником

Преимуществом системы ТТ является сохранение безопасности электрической сети и запитанных от нее потребителей в случае обрыва нулевого провода, выходящего от подстанции. Такое иногда происходит, особенно в частном секторе, где обрыв провода на столбах может случиться из-за ветра, скорость которого не гасится высотными зданиями, или от веток деревьев. При обрыве или замыкании, в электросетях могут возникнуть непредвиденные скачки и падения напряжения, которые будут погашены с помощью описываемой системы. Но остается опасность одновременного пробития фазы на корпус потребителя электроэнергии в момент касания его человеком.

Практический совет: для предотвращения поражения электротоком необходимо установить дополнительный уровень защиты, который включает в себя устройства защитного отключения УЗО и автоматические выключатели.

Применение устройств защитного отключения

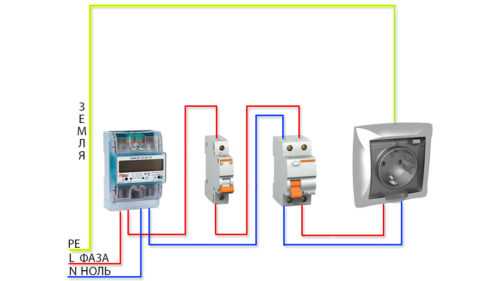

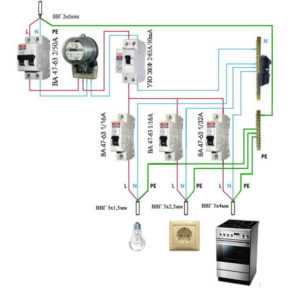

Схема подключения розетки через УЗО, ВА и заземляющий РЕ-проводник

УЗО желательно установить в цепи всех мощных и дорогих бытовых приборов, а также на выходе из электрощитка. Потребители подключаются через устройства с уставкой до 30 мА, которые обеспечивают защиту от:

  • утечки тока в следствии нарушения изоляции;
  • поражения электрическим током;
  • возникновения пожара от искрения из-за нарушения контакта.

Однако защитные отключающие устройства не обеспечивают защиту от токов короткого замыкания. Поэтому рекомендуется наряду с УЗО использовать автоматические выключатели.

Система заземления TN-C-S

Данная схема предполагает объединение на определенном этапе до ввода в жилой дом двух проводников:

  1. Рабочий ноль, подводимый от трансформаторной подстанции
  2. Защитный заземляющий проводник.

Для этой цели снаружи дома нужно установить распределительный щит, в котором расположить две шины, соединенные между собой перемычкой. На одну из них подводятся оба проводника, а уходит один – РЕ, со второй уходит провод N. Таким образом, производится соединение и расщепление контуров на рабочий и заземляющий.

На щиток внутри дома поступают три жилы:

  • одна – L фаза;
  • вторая – N ноль;
  • третья – РЕ-проводник.

Каждая розетка подключается с заземляющим контуром, обеспечивая заземление всех электроприборов, имеющих евро-вилку.

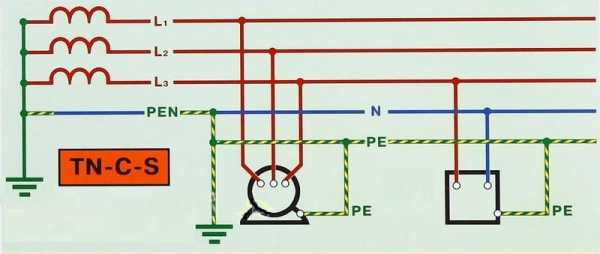

Схема заземления по системе TN-C-S с РЕ-проводником

Практический совет: несмотря на наличие заземления, для обеспечения более полной защиты от поражения электрическим током, рекомендуется устройство СУП.

Система уравнивания потенциалов

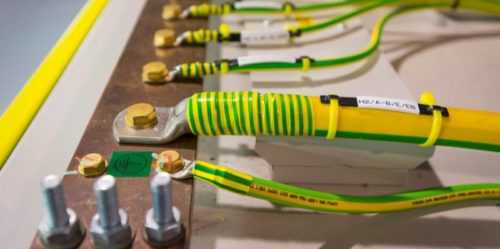

СУП подразумевает подключение через медные провода корпусов всех мощных бытовых приборов (стиральная машина, бойлер, посудомоечная машина, конвектор) к медной шине заземления, описанной выше. Сюда же заземляются ванна, трубы горячего и холодного водоснабжения. Получается, что через такое соединение создается единый контур, посредством которого устраняется разность напряжений всех токопроводящих поверхностей.

Иными словами, в случае утечки тока на одном объекте, он равно распределится по всем остальным, утратив поражающую силу. Тоже произойдет при пробитии тока через воду. А наличие заземления сводит распределение к минимуму, уводя основной заряд на землю. Тем не менее, СУП не оградит от малых утечек, происходящих вследствие нарушения изоляции проводников. Для этой цели служит УЗО, о котором рассказывалось выше.

Проверка заземления в доме

Проверка работоспособности системы заземления производится либо в случае переезда в новый дом, чтобы убедиться в безопасности, либо сразу после создания контура своими силами. Для проверки понадобится прибор тестер «мультиметр». Читайте также статью: → «Проверка цепей мультиметром или тестером». Далее проверка осуществляется в следующем порядке:

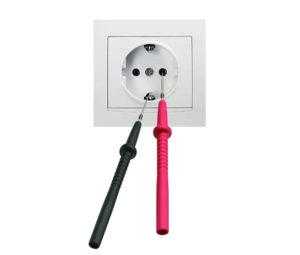

Щупы прибора поместить на L и РЕ и проверить заземление
  • мультиметр приводится в рабочее положение, для чего щупы с проводами подсоединяются к контактам «com» — черный, VΩ – красный;
  • переключатель режимов измерения выставляется на измерение напряжения;
  • измеряется напряжение сети в розетке путем контакта щупов с фазным и нулевым проводом;
  • далее осуществляется контакт между фазным и заземляющим проводом.

При исправном заземлении, прибор покажет значение схожее с первым измерением. Если же показания будут отсутствовать – контур не работает. Подобную процедуру можно проделать с «контролькой» — лампочкой, ввинченной в электрический патрон с подключенными проводами.

При исправном заземлении «контролька» должна загораться, как от контакта проводов с L и N, так и от контакта между L и РЕ. Если этого не происходит – заземление отсутствует.

Проверка заземления при вводе на 380 В

При оборудовании ввода в частное домостроение на 380 В с использованием трехфазного электросчетчика, разводка внутри дома будет преобразовываться в 220 В путем отбора одной токоведущей фазы и нулевого провода. Поэтому проверка заземления в розетке будет аналогичной ранее рассмотренной процедуре.

Если необходимо проверить заземление в цепи трехфазного потребителя (например, электродвигателя), то щупы мультиметра необходимо разместить так, чтобы один обеспечивал контакт с токоведущей фазой, а второй – с контуром заземления. Наличие результата – признак работоспособности системы.

Дополнительное защитное устройство

Заземление частного дома может предусматривать обустройство молниезащиты, то есть приспособления, способного принимать разряд молнии при его попадании в дом и направлять его в землю. Однако импульсный скачок напряжения при попадании молнии может быть настолько силен, что может привести к выходу электрооборудования и даже распределительный щиток.

Чтобы избежать такого развития событий, в щитке рекомендуется устанавливать устройство защиты от импульсных перенапряжений (УЗИП). В случае исправного заземляющего контура и применения дополнительных защитных устройств, частный дом, а также находящаяся в нем бытовая техника защищены от многих негативных факторов:

№ п/пНегативный факторЗащитное действие
1.Короткое замыканиеВыключатель автомат, СУП
2.Утечка на корпусЗаземление, УЗО
3.Неисправность электропроводкиСУП, УЗО
4.Удар молнииЗаземление, УЗИП

Наиболее распространенные ошибки при создании заземляющей системы в частном доме

  1. Использование ветхих материалов в качестве забиваемых в землю штырей и перемычек между ними. Это может привести к разрушению и выходу всей конструкции из строя или утрачиванию ее эффективности.
  2. Значительное удаление подземной системы от домостроения. Этого не нужно делать, ведь чем ближе к дому будет расположение конструкции, тем быстрее опасный разряд достигнет земли. Рекомендуется располагать подземную часть заземляющей цепи с северной стороны дома, где всегда тень, земля более сырая, для лучшего контакта.
  3. Зануление, то есть установка перемычки в розетках между контактом заземления и нулевым проводом. Этого нельзя делать ни при каких обстоятельствах.
  4. Экономия на приобретении и установке УЗИП при оборудовании молниезащиты. Это может стоить выходом из строя дорогостоящей бытовой техники или всей электропроводки.
  5. Использование при организации СУП алюминиевых проводов для соединения с шиной. Алюминий и медь при окислении теряют контакт между собой, в результате чего утрачивается работоспособность всей системы.
