Заземление – необходимая мера в любом частном доме или квартире. Оно гарантирует безопасность использования электроприборов и защищает от риска возникновения короткого замыкания. Если нужно сделать заземление в частном доме своими руками: 220В и 380В – это две сети, для заземления которых придется выполнять различные действия. Для первого варианта подойдет и обычное зануление без монтажа контура, а вот для второго заземляющий контур является обязательным.

Монтаж заземления – необходимая мера для безопасного проживания в доме

Зачем нужен контур заземления

Электрический ток может быть смертельно опасным для человека – это общеизвестный факт. В результате аварийной ситуации, под напряжением может оказаться корпус электроприбора, из-за чего прикосновение к нему станет угрозой для жизни и здоровья. Монтаж заземления 220В в частном доме своими руками помогает избежать этого риска.

Как это работает? Поверхность электрического оборудования становится опасной тогда, когда обрывается нулевая фаза. Контур заземления как раз играет роль такой фазы, через которую электричество уходит в землю.

Защитное заземление значительно снижает напряжение, под которое может попасть человек

Устройство заземления обязательно не только для частных домов, но и для любого промышленного оборудования, электрических установок бытового назначения и пр. Контур заземления снижает риск перегрузок, пожароопасность оборудования, а также повышает безопасность работы с ним.

Элементы контура заземления

Схема заземления в частном доме включает в себя следующие элементы:

три заземлителя вертикального типа, которые вбиваются в грунт, они могут быть выполнены в форме уголка;
три горизонтальных стальных полосы, которые соединяют между собой вертикальные заземлители;
стальная полоса, которая выступает в роли проводника между контуром заземления и распределительным щитом.

Монтаж заземления в частном доме можно провести собственноручно

Полезный совет! Для контура заземления нельзя использовать арматуру, так как ее поверхность быстро окисляется, а также не позволяет равномерно распределять электрический ток.

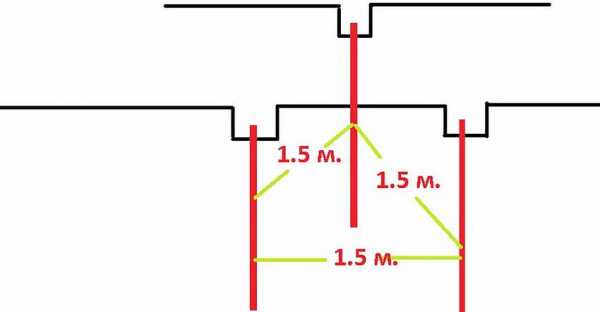

Обычно контур заземления выполняется в виде равнобедренного треугольника, который располагается на расстоянии 1-3 м от фундамента дома. Именно на этом расстоянии выкапывается траншея глубиною около метра, в которую укладываются горизонтальные элементы контура. Вертикальные стальные элементы вбиваются на глубину около 3 м таким образом, чтобы на поверхности оставалось примерно 20 см.

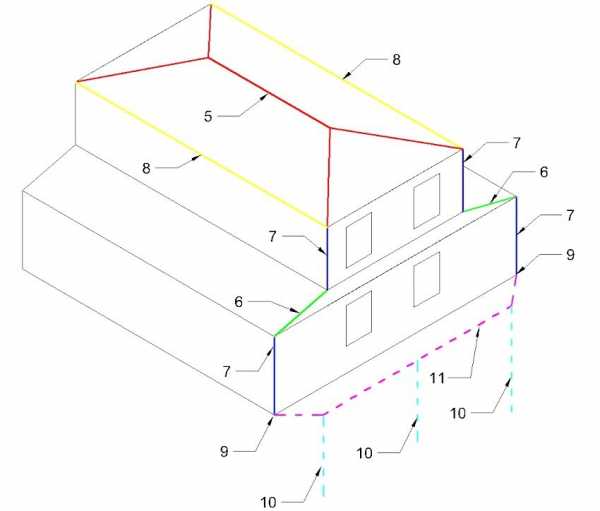

Схема расположения системы защиты от молний. Цифры указывают на места размещения тоководов. Пунктирными линиями показаны элементы заземления, соединенные с тоководами молниезащиты

Затем по периметру контура приваривается стальная полоса, которая соединяет вертикальные штыри. Стальная жила для заземления крепится к корпусу распределительного щита болтами. Как сделать контуры заземления в частном доме более эффективными? Для этого место стыка жилы и контура заземления нужно тщательно зачистить. Также один из вариантов – прокладка стальной полосы с площадью сечения не меньше 16 мм² от распределительного щита до контура.

Еще один вариант увеличения эффективности заземления – это замена стальной жилы на плоскую стальную полосу. Из-за большей площади соприкосновения с грунтом проводимость тока у нее также выше. Однако стальную полосу уложить в грунт сложнее, чем жилу, ее приходится укладывать в грунт по кускам, а затем сваривать их между собой. При этом используется исключительно метод сварки.

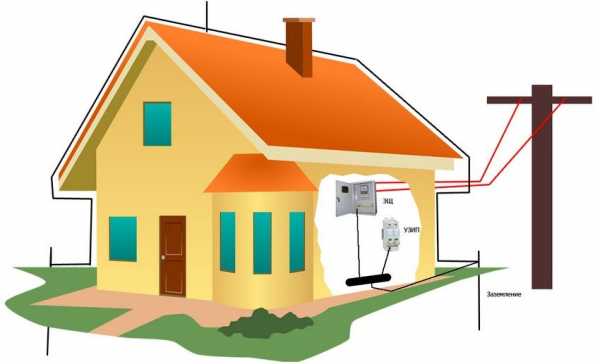

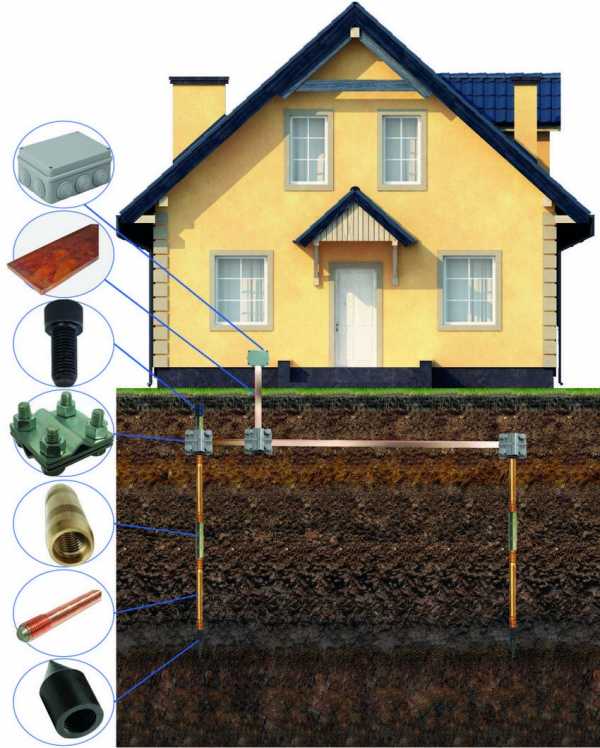

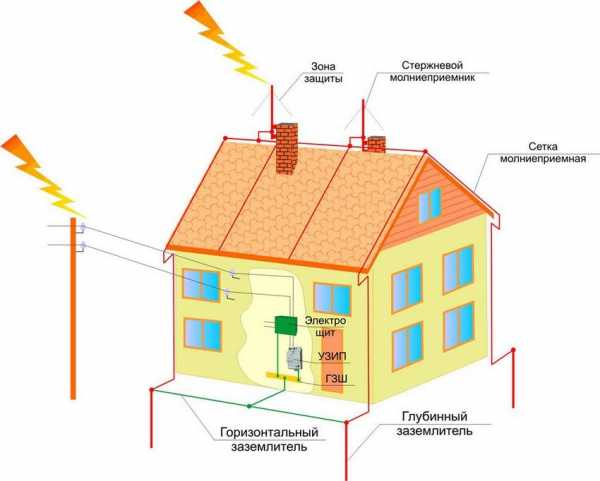

Схема устройства заземления частного дома

Если вы читали или слышали, как сделать правильное заземление в частных домах, то вы наверняка знаете, что использование для соединения элементов конструкции болтов может привести к очень негативным последствиям. Дело в том, что болты достаточно быстро окисляются, из-за чего контур перестает проводить электричество. По тем же причинам нельзя красить раму контура, так как из-за краски ток перестает проходить в землю.

Полезный совет! Если при устройстве контура заземления никак не обойтись без использования болтов, то они должны располагаться над поверхностью грунта, быть надежно затянутыми и тщательно зачищены. Время от времени болты следует смазывать специальной токопроводящей смазкой.

Рабочее заземление не помешает стационарным бытовым приборам, повысив их безопасность и технические показатели

Как делать заземление в частном доме своими руками: 220В и 380В при старой проводке

Многим владельцам частных домов и квартир не понаслышке знакома проблема со старой и ветхой проводкой, к которой может быть очень сложно подвести заземление. Единственный верный вариант в таком случае – это полная замена старой проводки на новую. Однако далеко не каждому это по карману, поэтому иногда приходится обходиться тем, что есть.

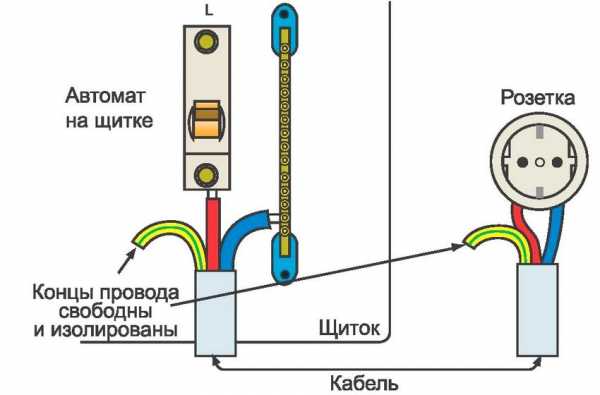

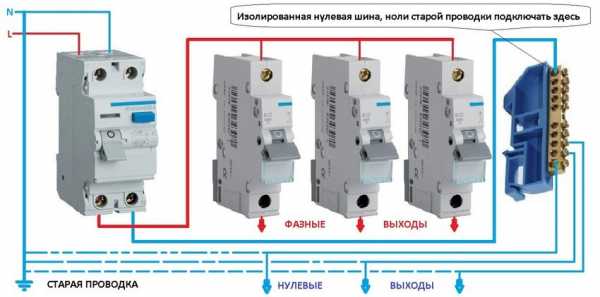

Если нет возможности заменить всю проводку, то нужно хотя бы установить новые розетки, выключатели и распределительные коробки. При этом не нужно менять схему их расположения. При установке новых розеток очень важный момент – это контроль проводов заземления. Они должны находиться в распределительных коробках и выходить на шину заземления через распределительный щит. Ее крепление монтируется на корпус щита.

Подключение УЗО с заземлением позволяет реализовать наиболее полную и надежную схему электрозащиты человека, бытовых электроприборов, электропроводки и сооружений

Еще один относительно простой и дешевый вариант того, как правильно сделать заземление в частных домах – полное отключение старой проводки. В таком случае она просто отсоединяется от щита и остается в стене, а новая проводка прокладывается снаружи. Для этой цели хорошо послужат пластиковые кожухи, а новые выключатели и розетки можно устанавливать в уже имеющихся отверстиях в стенах.

Для обновления распределительных коробок, достаточно будет всего лишь убрать из них старые провода. Новая схема проводки собирается относительно просто, если под рукой есть все необходимые комплектующие:

кабель-каналы для защиты внешней проводки;
провода;
розетки, выключатели и распределительные коробки.

Если вам нужно провести новую проводку в старом доме и провести к электрическому оборудованию заземление, то придется также устанавливать новый распределительный щит. При этом старую проводку можно оставить, но подключать к ней стоит только маломощные электроприборы.

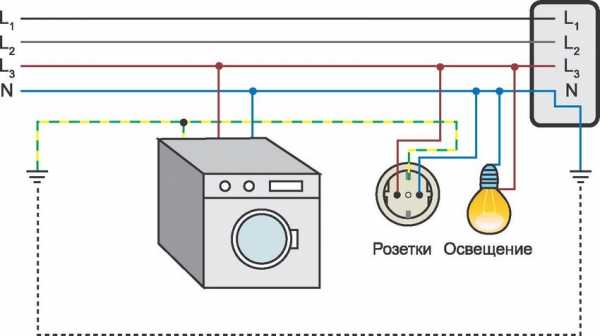

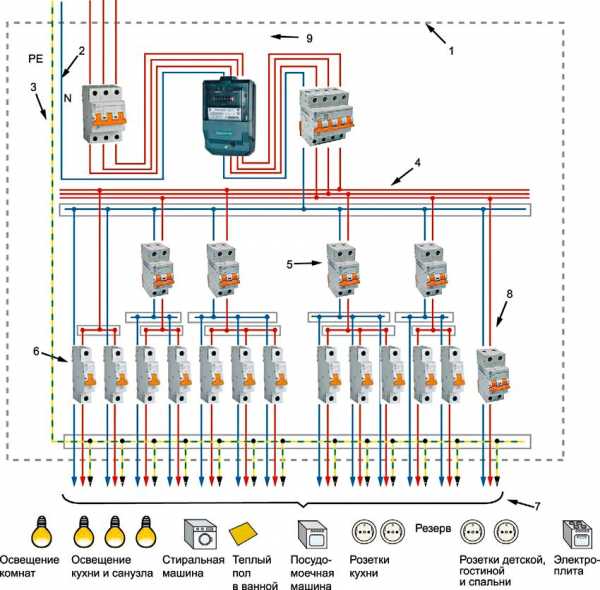

Трехфазная схема щитка в частном доме с разделенным проводником нейтрали и заземления: 1 — пластиковый или металлический корпус щита; 2 — соединительные элементы нолевых рабочих проводников; 3 — соединительный элемент РЕ-проводника, а также уравнивания потенциалов; 4 — соединительный элемент фазовых проводников групповых сетей; 5 — выключатель дифференциального тока; 6 — автоматические выключатели; 7 — линии групповых цепей; 8 — дифференциальный автоматический выключатель; 9 — счетчик

Капитальный ремонт электропроводки в старом доме – это долго и дорого, более бюджетный вариант обезопасить себя от пожара и возможности короткого замыкания – это дополнить сему электропроводки одним проводом заземления. Его можно даже не укладывать внутри стены, а просто проложить в пластиковом кабель-канале.

Преимущества такого варианта очевидны: кабель-канал отлично вписывается в любой интерьер и хорошо крепится к любому материалу. Канал обычно проводится между распределительными коробками, а также от распределительного щита. В каждой распределительной коробке все заземляющие провода должны быть соединены между собой и выходить на заземляющую шину.

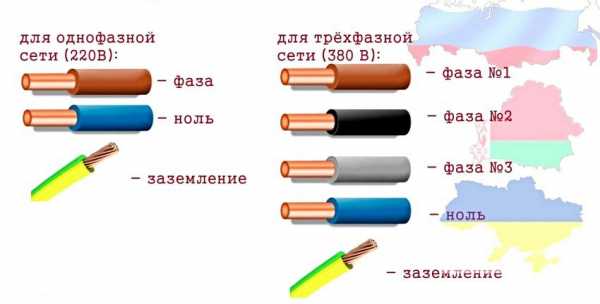

Наиболее предпочтительная цветовая маркировка проводов для России, Белоруссии и Украины

Требования к заземлению

Заземление – это соединение частей электрических приборов с контуром заземления. Оно монтируется для того, чтобы напряжение, которое может возникнуть на корпусе устройства, уходило в землю. Различают следующие части заземления:

Заземлитель – это совокупность всех проводников, которые находятся в состоянии электрического контакта с грунтом.
Заземляющее устройства – заземлитель плюс заземляющие проводники.
Проводник – соединение электроприбора, который может оказаться под напряжением, с заземлителем.

Полезный совет! Заземлитель всегда должен быть выполнен из неокрашенного металла с хорошей токопроводностью, иначе он будет неэффективен.

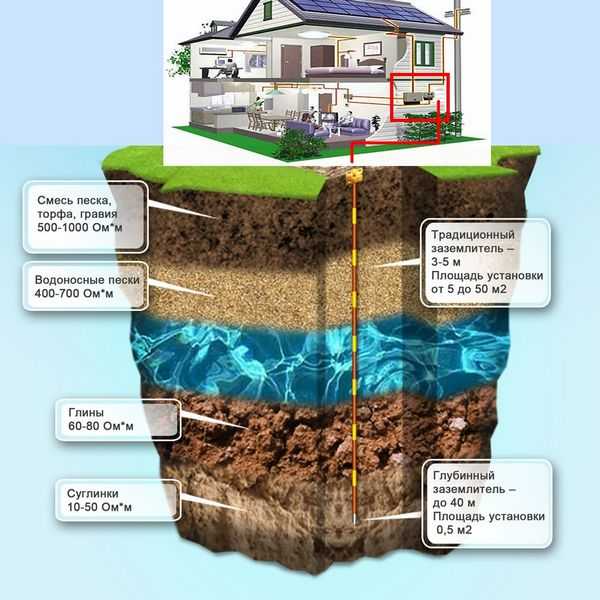

Любое заземление характеризуется рядом параметров, самый важный из которых – это сопротивление растекания. Именно значение этого параметра показывает, насколько легко электрический ток будет преодолевать расстояние от корпуса электроприбора до земли. Чем меньше сопротивление растекания, тем лучше. На этот параметр влияет глубина закладки стержней заземления, влажность грунта, металл, из которого сделаны проводники и многое другое.

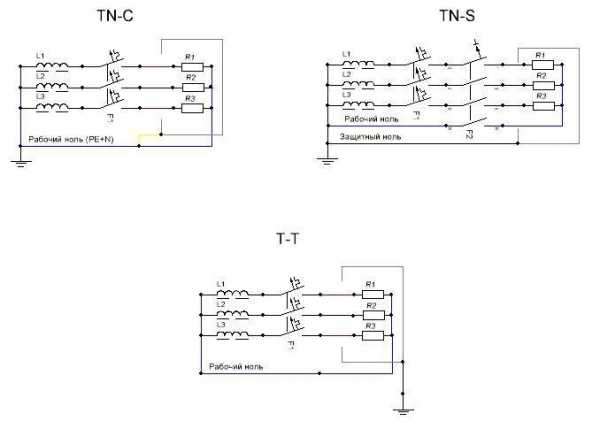

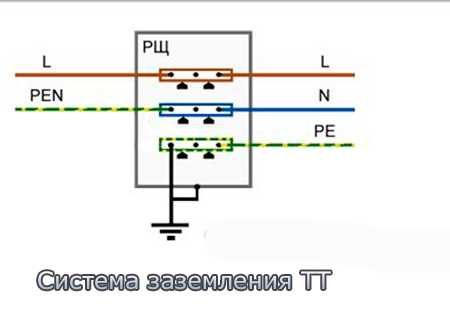

Подключение электроприборов по системе ТТ: заземление не зависит от источника электропитания

К слову, оптимальное место для того, чтобы закапывать контуры заземления в частном доме своими руками – это северная сторона дома, так как там влажность грунта обычно максимальная. Соответственно, сопротивление растекания будет наименьшим.

К заземлению предъявляются следующие требования:

длина вертикальных прутков должна быть не меньше 16 мм;
горизонтальных – от 10 мм;
минимальная толщина стали – 4 мм;
минимальный диаметр стальных труб – 32 мм.

Как монтировать заземление

Перед началом монтажа контура заземления необходимо выбрать под него место. На выбранном под забивку стержней месте не должно быть никаких коммуникаций, а для того, чтобы в этом убедиться, нужно согласовать участок с соответствующими службами: газовой, водопроводной, телефонной и тепло-энергоснабжающей. Даже если вы уверены, что никаких коммуникаций на вашем участке нет, лучше проверить это через соответствующие службы, иначе восстановление поврежденных линий обойдется очень дорого.

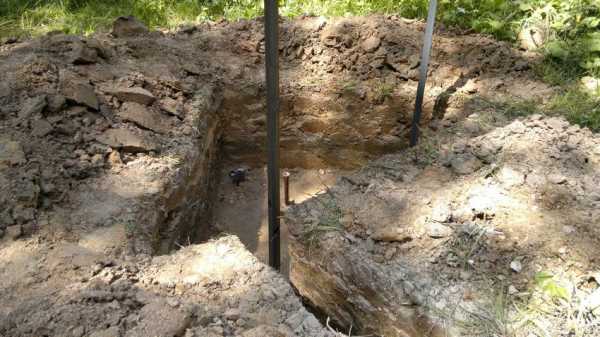

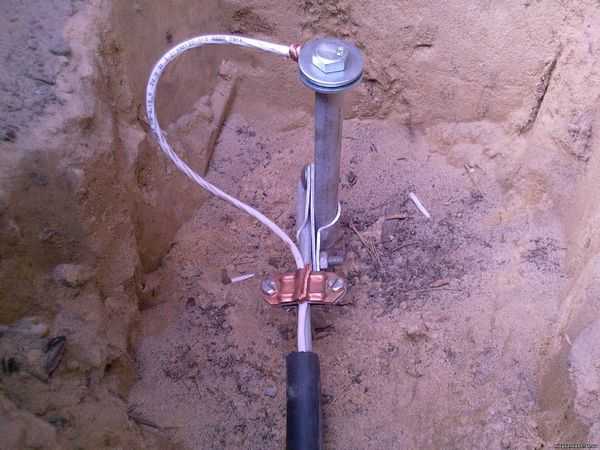

Монтаж контура заземления во дворе частного дома

Идеальное место для расположения контура заземления – отмостка дома. Лучше всего делать контур линейным, можно также проложить его по всему периметру, если на это есть средства, время и желание. Чаще всего заземление делается в виде различных геометрических фигур, например, треугольника, многогранника или прямоугольника. Линейный монтаж контура хорош тем, что при желании и необходимости его всегда можно нарастить.

Как сделать заземление в частном доме максимально просто? Для этого достаточно просверлить при помощи ручного бура яму глубиной примерно 2 м и вбить туда первый прут заземлителя. Если он вошел в грунт легко, что следующий можно вбивать чуть глубже, но не стоит превышать глубину в 3 м, иначе заземлитель может попросту застрять.

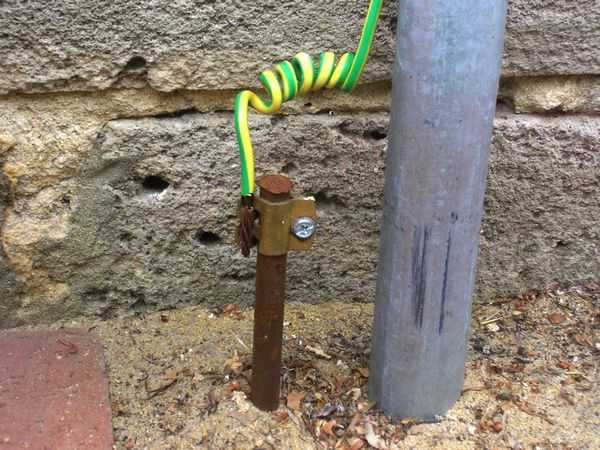

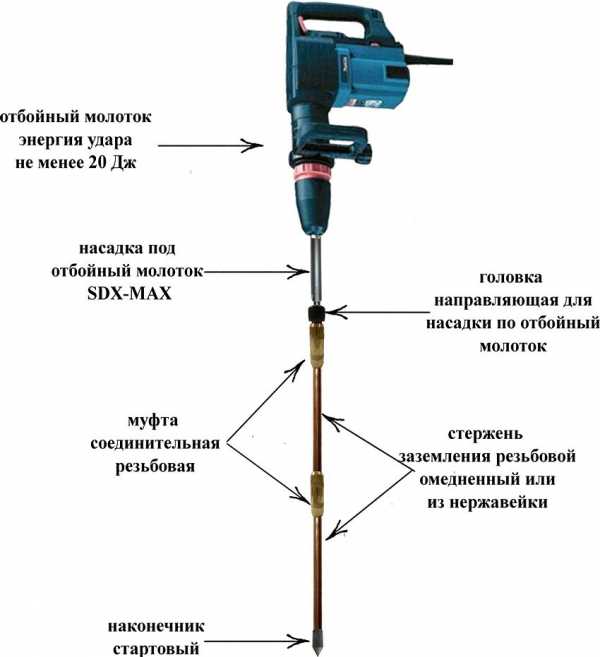

Элементы модульной системы штырьевого заземления

После того, как все заземлители забиты в землю, их необходимо обрезать сверху примерно на 15-20 см ниже уровня земли. Затем между ними нужно прокопать канаву соответствующей глубины, по которой проложить соединяющие пруты. Закрепить их можно при помощи сварки или же болтовыми соединениями, но последний вариант придется периодически проверять, очищать от ржавчины и подтягивать контакты.

Полезный совет! Лучше всего соединять между собой элементы контура заземления именно при помощи сварки. Тогда вам не придется постоянно проверять контур, а сопротивление растекание останется постоянным даже через несколько лет.

Заземление в частном доме своими руками 220В и 380В имеет разное сопротивление. При правильном монтаже, для первого варианта оно составляет до 30 Ом, для второго – до 10 Ом. Также этот параметр во многом зависит от удельного сопротивления почвы, в которой проложен контур, например, для скалистого грунта высокие показатели просто невозможны.

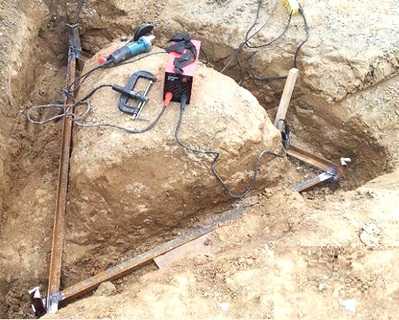

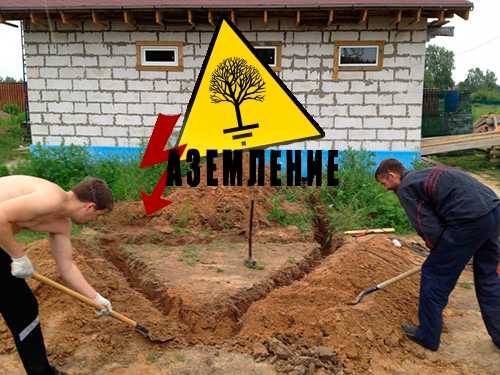

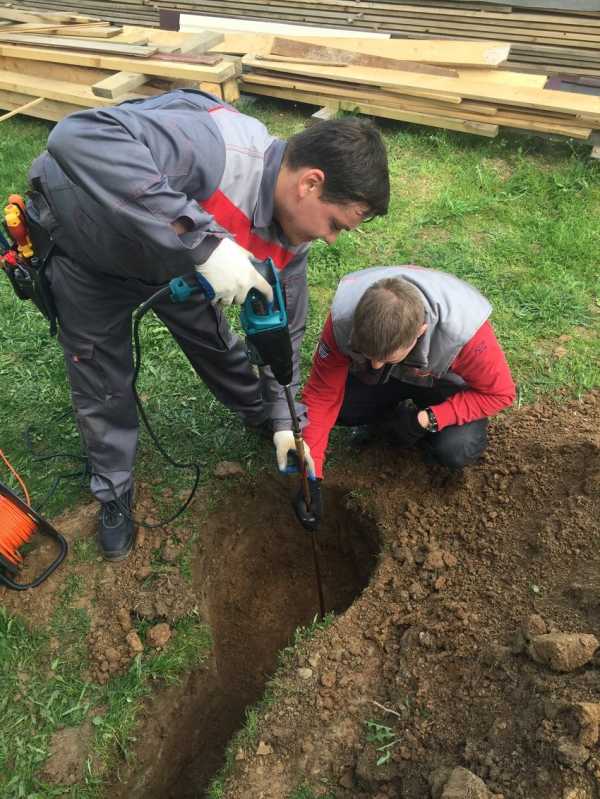

Процесс монтажа контура заземления для загородного дома

Помните, что при трехфазном питании обязательно нужно делать заземление в частном доме своими руками 380В.

Чего не стоит делать при монтаже заземления

Принцип действия заземления основан на элементарных законах физики. Один из них гласит, что чем больше площадь контакта контура с грунтом, тем эффективнее работает заземление. Отсюда следует ряд простых правил:

Не считайте, что одного металлического штыря, вбитого в землю, хватит для полноценного контура заземления. Оптимальный вариант – один или даже два треугольника, закопанные на глубину около 3 м.
Ни в коем случае не используйте для монтажа контура заземления металлические изделия, которые имеют упрочненную поверхность, например, рельсы, арматуру или швеллеры. Из-за повышенной плотности поверхности контакт с грунтом может быть очень плохим или вообще отсутствовать.

Чем больше площадь контакта контура с грунтом, тем эффективнее работает заземление

Если выбирать между одним или двумя контурами заземления, а также рассчитывать общую площадь, то стоит ориентироваться на количество и суммарную мощность электроприборов в доме. Если речь идет всего лишь о заземлении стиральной машины своими руками, то тут вполне хватит и одного небольшого треугольника, а вот если в вашем доме намного больше электрических приборов, то лучше не рисковать и сделать заземление по всему периметру дома.

Полезный совет! Какой бы вы ни выбрали металл для монтажа контура заземления, он все равно будет подвержен воздействию коррозии, которая через 2-3 года может свести эффективность контура к минимуму. Поэтому перед тем как вкапывать элементы контура в землю, их стоит покрывать специальными защитными токопроводящими покрытиями.

При монтаже заземления к электродам привариваются три уголка длиной 1,5 метра

Заземление в частном доме своими руками 220В и 380В обязательно должно быть глубже 1 м. В противном случае емкость дома может стать выше, чем емкость контура, что приведет к возникновению и росту избыточного тока внутри сети. А это, в свою очередь, может серьезно повредить находящееся в доме электрическое оборудование.

Хорошее заземление должно постоянно увеличиваться в сечении. Например, если площадь сечения проводника, который уходит от распределительного щита составляет 5 мм², то сечение ленты должно быть вдвое больше, а вбитых в землю штырей – вдвое больше, чем ленты.

Чем заземление отличается от громоотвода

Многие ошибочно путают заземление в частном доме своими руками 220В и 380В с громоотводом или, правильнее сказать, молниеотводом. На самом деле, разница есть. Заземление делается для того, чтобы возникшее в электросети избыточное электричество уходило в землю, не перегружая при этом электрические цепи. Молниеотвод также отводит атмосферный электрический заряд в землю. Но контур заземления работает всегда, а вот молниеотвод – только тогда, когда в него ударит молния.

Если вам нужен монтаж громоотвода в частном доме своими руками, то не стоит нагружать его функциями обычный контур заземления. Почему? Потому что молниеотвод должен уводить заряд атмосферного электричества в землю таким образом, чтобы он не проходил через дом. В противном случае проводник или его крепления могут нагреться до очень высокой температуры, что, в свою очередь, может привести к возникновению пожара.

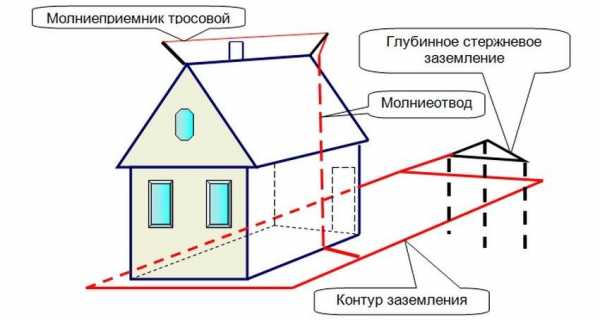

Схема устройства тросовой молниезащиты

При монтаже контура заземления стоит учитывать, что ток в нем намного меньше, чем от молнии. Кроме того, установка контура предусматривает двусторонний процесс: ток идет не только к нулевой жиле, но и от нее. То есть если смонтировать заземление в частном доме своими руками 220В и 380В и совместить его с функциями громоотвода, то заряд от молнии может не полностью уйти в землю, а вернуться во внутреннюю сеть. Из-за этого может возникнуть перегрузка сети, выход из строя электроприборов или пожар.

Так можно ли совместить контур заземления и молниеотвод? Да, если использовать для этого специализированные контуры фабричного производства. Они позволят вам совмещать две функции, но вот стоимость такого контура будет выше, чем двух независимых устройств.

Схема зоны защиты громоотвода

В чем разница зануления и заземления

Многие ошибочно путают эти два термина, хотя между ними есть очень большая разница. Зануление предназначено для использования на промышленных предприятиях, но большинство застройщиков пренебрегает этим правилом, устанавливая контуры зануления в жилых домах. Это не совсем безопасно и делается или из-за недостатка знаний, или при желании сэкономить.

Полезный совет! Если в однофазной системе электропроводки устанавл

psk-remont.ru

Как сделать заземление в частном доме своими руками правильно?

Заземление объектов электроснабжения является необходимым защитным мероприятием, обеспечивающем безопасную эксплуатацию бытовых и промышленных токоприемников. Для сети 220в монтаж контура не обязательный — можно обойтись занулением, но предпочтительный. Для электроснабжения 380в обустройство контура обязательно.

Естественно звучит вопрос — а зачем это надо? Сколько пользуемся электроэнергией, никого не убило. Неужели вы хотите попасть под поражающее действие электрического тока? Вряд ли, не нужно искушать судьбу, нужно монтировать заземление.

Назначение контура заземления

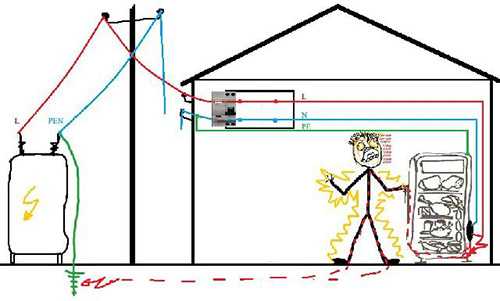

Человек большей частью состоит из воды, представляя собой проводник электрического тока. Прохождение тока через тело вызывает судороги мышц, приводящие к остановке сердца, в результате касания токоведущих частей находящихся под напряжением. Под напряжением могут быть проводники тока, которым положено под ним находиться. Лесть к ним не нужно, об этом предупреждают знаки безопасности на шкафах и рубильниках.

Гораздо хуже ситуация, когда в результате аварийной ситуации или нарушения работы оборудования напряжение оказывается на корпусе приборов, обрывается «ноль». Например, в электрическом бойлере нагревательный элемент частично разрушился, через спираль нихрома напряжение по воде появилось на всей системе водоснабжения. Или в электродвигателе изоляция провода разрушилась, провод коснулся корпуса — стал смертельно опасным.

При прикосновении к водопроводному крану или электродвигателю человек может быть поражен электрическим током. Для исключения поражения человека током все токоведущие части, которые могут оказаться под напряжением заземляют. Тогда опасное напряжение, появившееся в неположенном месте «уходит» в землю. В промышленных электроустановках — присоединением заземляющего проводника к корпусу станков и щитов управления, в бытовых приборах — путем подключения третьего, защитного проводника в розетках, который подсоединен в приборе к корпусу.

Когда обрывается нулевой проводник, неприятность заключается не только в отсутствии электроснабжения, но и отсутствии цепи для срабатывания устройств защит. В таких случаях заземление выполнит роль нулевого проводника, сохранив работоспособность электроприборов и их защит.

Основное назначение заземления — напряжение прикосновения к поврежденному электрооборудованию должно быть безопасным для человека.

Требование к заземлению

Заземление — это электрическое соединение частей электроустановок, которые могут оказаться под напряжением с контуром заземления. Различают заземлитель — совокупность проводников, находящихся в электрическом контакте с землей. Заземляющий проводник — электрическое соединение заземляемого объекта с заземлителем. Заземляющее устройство (заземление) — совокупность заземлителя и заземляющих проводников.

Заземлитель представляет собой металлические проводники в земле.

Основной параметр заземления — сопротивление растекания, показывающее насколько легко току стекать в землю. Сопротивление — это вентиль, перекрывающий поток тока на пути стекания его в землю, чем меньше, тем лучше. На сопротивление влияют количество и глубина закладки заземлителей, влажность грунта. Наиболее оптимально обустройство контура по периметру дома, или с северной его стороны, где влажность грунта максимальная.

Основное требование к стальным заземлителям: толщина стали — не менее 4мм; минимальный диаметр трубы — 32мм; прутки вертикальные — 16мм и более, горизонтальные — 10мм и более.

Монтаж заземления

Выбираем место для забивки вертикальных стержней. Убедитесь в отсутствии коммуникаций под предполагаемым контуром, согласовав место работ с телефонной, газо-водо — тепло-электроснабжающей организацией. Уверенность в отсутствии сетей на своем участке обманчиво, восстановление стоит дорого.

Контур проще всего делать линейным, располагая его вдоль отмостки дома. Можно делать в виде геометрических фигур: треугольник, прямоугольник, многогранник. А можно опоясать дом по периметру при наличии материалов и времени. Линейный монтаж проще, при недостаточных результатах всегда можно дорастить.

Отрезаем заготовку уголка или прута 2м с заостренным концом, сверлим ручным буром или раскапываем ямку на максимальную глубину, в ямку забиваем заземлитель. Если пошел легко — следующий делаем на 0,5м длиннее, больше 3м не делайте — может застрять, вытягивать очень тяжело.

Забейте 4-5 заземлителей, обрежьте их ниже уровня земли на 15-30см, прокопайте канавку такой же глубины, соединяющей заземлители. Заземлители можно электрически соединить сваркой или болтовыми соединениями. Лучше сварка — надежно и надолго. Соединение зажимами с болтовым соединением проблематично по надежности, требует периодической проверки с подтяжкой контактов.

Критерий правильного монтажа

Итогом монтажа контура заземления является замер сопротивления растекания контура заземления, выполнить который может электроснабжающая организация или электротехническая лаборатория. Для сети 220в сопротивление должно быть не более 30 Ом, для 380в 4-10 Ом, зависит от удельного сопротивления грунта. Есть такие случаи, когда добиться значения в 100 Ом не реально, например, в скалистых грунтах.

Электроснабжение 380в наиболее требовательно к качеству контура заземления. Является обязательным при трехфазном питании.

Заземляющий проводник

От контура к распределительному щиту на улице прокладываем стальной проводник диаметром не менее 8мм. К распредщиту дома прокладываем заземляющий проводник следующим образом. Заводим стальной проводник в удобном месте через стену дома, на его окончании формируем болтовое соединение — привариваем болт или нарезаем резьбу. На резьбу одеваем наконечник по диаметру резьбы, запрессовываем в него медный провод 4мм2, который удобно далее прокладывать по дому, лучше спрятать в плинтус.

Важное

Запрещено разрывать заземляющие и нулевые проводники коммутационными аппаратами, предохранителями и автоматами.

Заземление дома своими руками

teremguru.com

Как сделать заземление в частном доме своими руками

Сегодня в домах и квартирах электропроводку делают с третьим защитным проводником. Его подключают к шине РЕ заземления в электрическом щите. Как сделать заземление дома своими руками, мы вам сейчас расскажем.

Содержание статьи

Для чего нужно заземление?

Вся домашняя техника — стиральные машинки, микроволновые печи, холодильники, комбайны и другие бытовые приборы нуждаются в надежной изоляции. Ведь высокая мощность требует соответствующего уровня безопасности. Как правило, бытовая техника уже оснащена специальным заземляющим элементом.

И для безопасного пользования ею нужна лишь розетка с заземляющим контактом, которая соединяет металлический корпус прибора с заземлением. Если вдруг поломается СВЧ печь или стиральная машинка, и возникнет пробой фазы на корпус, произойдет короткое замыкание или токи перегрузки, выбьет автомат.

А если автомат не выбьет и пользователь прикоснется к металлическому корпусу, ток, который пройдет через тело, будет слишком маленьким и не навредит здоровью.

Каков принцип действия заземления?

Сопротивление человеческого тела составляет примерно 1000-100000 Ом. По нормативу сопротивление заземление не должно превышать 4 Ом. Ток на землю будет пропорционально больше во столько раз, во сколько сопротивление человека больше, чем заземление. Поэтому можно утверждать, что заземление является надежной защитой от получения электротравмы. Заземленный металлический корпус бытовой техники существенно снижает уровень вредного электромагнитного излучения, которое идет от электроприборов. Чтобы защитить бытовые приборы, лампочки от перегорания из-за обрыва с нуля, нужно сделать перемычку между нулевой и заземляющей шинами в электрощите на 380 Вольт.

Как сделать заземление дома своими руками?

Естественным заземляющим элементом могут служить различные металлические конструкции, трубы, которые находятся в земле. Но около частных домов редко находятся эффективные заземлители. Поэтому приходится делать заземление дома своими силами.

Что бы сделать заземление дома самому нужно взять:

Арматуру толщиной не меньше 1,4 см, уголок (трубу) толщиной не меньше 0,4 см (для электродов).
Сварочный прибор (для соединений).
Болгарку (для резки).
Медный провод ПВЗ с сечением не меньше 10 кв. мм (для подключения к электрощиту).
Металлическую полосу толщиной 0,3 см, шириной 0,5 см (для соединения электродов, создания заземляющего выхода около электрощита).

Процедура заземления частного дома состоит из таких этапов:

Выкопать траншею в виде треугольника.
При помощи кувалды забить по вершинам треугольника три уголка или арматуры длиной около 2 метров. Забивать нужно ниже уровня земли на 30 см. Для дома на песчаных почвах с высоким удельным сопротивлением треугольник нужно делать со стороной 3 метра. А электроды следует забивать каждые 1,5 метра. Так можно будет добиться нужного сопротивления. Для снижения величины сопротивления можно электроды посыпать солью. Только это сильно ускорит коррозионный процесс.
При помощи сварочного оборудования соединяем полосой электроды.
Делаем вывод полосой к основанию дома. И запускаем через стену в дом около электрощита.
Места сварки покрываем антикором.
Проверяем величину сопротивления. Для этого необходим специальный измерительный прибор.
Если нужно, добавляем электроды.
Траншею засыпаем.
Ту часть полосы, которая расположена над землей, окрашиваем.
В доме к полосе при помощи сварочного устройства привариваем болт.
На медный провод надеваем наконечник. Опрессовываем и прикручиваем к болту.
Провод заводим в щит. Подключаем к главной заземляющей шине. Присоединяем на шину заземляющий проводник от линии электропитания и на отдельную шину заземления РЕ. Делаем перемычку между нулевой шиной и главной заземляющей. Это проделывается, если у Вас трехфазный ввод на 380 В. Если же у вас однофазный ввод на 220 Вольт, главную заземляющую шину устанавливать не нужно. Просто подключить провод с заземляющего контура на шину РЕ.
Подключаем все проводники, которые идут на розетки и светильники, к шине РЕ.

Так как металл находится в земле, то он подвергается коррозионным реакциям, поэтому сваривать нужно хорошо и не использовать тонкое железо.

Понравилась статья? Поделиться с друзьями:

elektro-enot.ru

Заземление в частном доме своими руками

Поражение электрическим током – не самая приятная вещь в мире. Хотя наверняка найдется пара человек вроде доктора Франкенштейна, которые готовы предоставить весомые аргументы в пользу этого факта. Но, несмотря на это, на официальном уровне с этой проблемой борются давно и достаточно успешно. Можно даже самостоятельно внести свой вклад и сделать заземление в частном доме своими руками. По сути, заземление снижает степень поражения электрическим током пользователей электроприборов, включенных в домашнюю электросеть в случае выхода их из строя. А также защищает сами приборы от поломки, если они заземлены.

Контур заземления в частном доме

Специально для этих целей обустраиваются контуры заземления. Их применяют на всех электрифицированных объектах.
И чем большую мощность в себе таит объект, тем сложнее создать защитную конструкцию.
Самостоятельно производить монтажные работы по установке заземления достаточно сложно не только с физической точки зрения.
Для тестирования подобных объектов подразумевается применение сложной аппаратуры доступной узкому кругу людей, которые умеют с ней обращаться.
Поэтому сделать заземление в частном доме своими руками без их помощи проблематично.

Как сделать заземление в доме

Сделать заземление в частном доме своими руками все же можно, и законодательно это не запрещается. А значит, можно приступать к проектированию и подготовке работ.
Заземление для сетей мощностью 220В и 360В отличаются, но имеют много общего. Их суть заключается в использовании металлического проводника заглубленного в землю, который подключается к щиту домашней электросети. Его площадь должна быть достаточной для того, чтобы излишний заряд мог уйти в землю согласно законам физики.
Для правильной работы подобного приспособления необходимо соблюдать рекомендации, изложенные в нормах, регламентирующих работу электросетей и размещенных в открытом доступе для всех желающих.
В частности, стоит отметить, что работать такая схема будет в том случае, когда все работы будут выполнены качественно, например, электроды будут оставаться ровными даже после внедрения их в землю.

Заземление 220в

В первую очередь необходимо подготовить материал для работы. Для электродов подойдет уголок из стали размером 50х50 мм или 35х35 мм. Для их соединения потребуется такой же уголок или стальная лента шириной 40 мм. Толщина стали от 3,5 до 5 мм. Инструменты – лопата, кувалда, УШМ и сварочный аппарат.
В метре от здания роется траншея для контура. Она может быть выполнена в линейном, круговом, прямоугольном и треугольном варианте. Последний вариант самый распространенный. В этом случае электроды, выполняющие заземление в частном доме, своими руками забиваются кувалдой в грунт по углам равностороннего треугольника ниже уровня грунта на 30-50 см. Для этого стальные уголки режутся длиной 2-3 метра и заостряются УШМ. Сторона треугольника 1,5 – 2 метра.
При помощи сварки их соединяют посредством подготовленной стальной ленты, конец которой выводится из-под земли на поверхность у дома, где на ее конце закрепляется болт М80 или М100. К нему крепится подготовленный медный провод, который подключается к шине заземления РЕ. Для того чтобы провод качественно выполнял свою функцию он должен быть изолированным. Для удобства крепления на него надевают наконечник и лишь затем затягивают гайку на соединительном болте.

Заземление 380в

В случае с сетью 380В, которую используют преимущественно современные стиральные машины и обогревательные электроприборы, весть процесс аналогичен, кроме последней стадии, когда контур подключается к электрическому щиту.
Провод подключается к главной заземляющей шине, которая, в свою очередь, соединяется при помощи перемычек с нулевой шиной и шиной РЕ.
Стоит отметить, что при работе по подключению необходимо предусмотреть все меры безопасности и подключать все токоведущие линии только после подключения заземления к щиту.
Как видно из описанного алгоритма действий, сложностей того, как сделать заземление в частном доме своими руками не вызывает. Однако следует приложить большую силу, чтобы вбить электроды в землю, особенно если грунт трудно поддается. И, кроме того, потребуются навыки электрогазосварки, т.к. крепление болтовыми соединениями элементов контура имеет низкую эффективность.

Видео о том, как сделать защитное заземление в частном доме своими руками

nagdak.ru
Как сделать заземление в частном доме своими руками?

Оставить жилые помещения без качественного заземления, по крайней мере, безрассудно. Любая неисправность бытовых приборов потенциально опасна для жильцов. Нарушение изоляции приводит к прохождению тока на корпус, а это уже грозит самыми неприятными последствиями.

Чтобы избежать поражения электричеством людей, пользующихся приборами, в каждой розетке предусмотрен третий контакт для отвода тока. Но действует он только в случае подключения всех розеток к контуру заземления, погруженному в землю за пределами жилого дома.
Монтирование системы защиты домашней электросети
Схема контура заземления в частном доме представляет собой конструкцию из металлических заготовок, вкопанных в землю на одинаковом расстоянии и замкнутых между собой соответствующей полосой.

Изготавливается он из штырей или уголков, размещённых в одну линию или выстроенных в треугольник (квадрат). Закапываются «стояки» на глубину не меньше семидесяти сантиметров. Между собой свариваются полоской из металла шириной 4 и толщиной 0,3 сантиметра.
На заметку. Чтобы не возникало проблем с энергетическим надзором, показатели сопротивления контура не должны превышать 4 Ом. Нигде в нормативных документах этой организации не указано, что нельзя делать заземление частного дома своими руками. Если оно сделано правильно, претензий быть не должно.

Прежде, чем монтировать систему заземления для частного дома, следует уточнить несколько важных моментов:
Самая лучшая электропроводимость у глины. Этот грунт – лучшее место для размещения защитного контура.
Песчаный грунт можно обработать солевым раствором. Он улучшит проводимость, но при этом сократит срок службы конструкции (что вряд ли устроит хозяев).
Замкнутый контур, то есть соединённый металлической лентой в геометрическую фигуру, надёжнее смонтированного по прямой линии. В случае коррозии одной из опор, вся конструкция будет по-прежнему функционировать полноценно.
Место, где расположено заземление, опасно для человека и животных! Здесь может находиться потенциальный ток. Животное, поражённое током, погибнет в силу своих небольших размеров. Опасно это место и для маленьких детей.

Контур следует огородить или накрыть декоративными элементами дизайна, по которым никто не будет перемещаться. Например, соорудить горку из камней.
Процесс сборки контура включает в себя следующие шаги:
Потребуются уголки (50 мм) длиной 2 метра или штыри диаметром 32 мм.
На выбранном участке делается разметка. Расстояние между штырями 1-1,2 метра.
Уголки заостряются путём срезания концов болгаркой.
В точках разметки выкапываются углубления глубиной в 70 сантиметров. Такая величина нужна, чтобы опустить контур ниже точки промерзания почвы зимой. Ямы соединяются траншеями этой же глубины.
В каждую из ямок вертикально вбивается кувалдой или отбойным молотком уголок. Над поверхностью остаётся только его верхний край, требующийся для дальнейшего монтажа.
Все верхушки свариваются между собой полосой из металла.
От ближайшего штыря к цоколю дома проводится шина (круглая сталь). Обыкновенный провод не подходит, он слишком быстро сгниёт в земле.

У цоколя к шине приваривается болт М10 (в работе поможет сварочный инвертор своими руками). К нему крепится провод, идущий непосредственно к щитку электропитания – на клеммную колодку, к которой подведён заземляющий провод от розеток в доме.
Важно! Болт должен быть смазан консистентной смазкой для предотвращения коррозии.
Способы подключения к электрощиту
К болту М10 шины заземления подключается провод. В стене перфоратором пробивается отверстие, через которое провод подводится к распределительному щитку в помещении. Провод можно использовать алюминиевый (16 кв. мм) или медный (6 кв. мм).
Частные дома в наше время подключены к электропитанию через воздушные линии, в которых используется заземление TN-C. Суть такой системы в том, что нейтральный провод линии заземлён. А к зданиям подключается фаза и рабочий нулевой, совмещённый с защитным проводом.

Для таких линий существует два способа подключения.

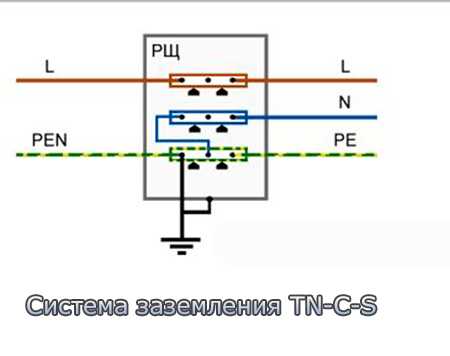

Система заземления TN-C-S
Непосредственно на электрощитке совмещённые провода разводятся на два отдельных: рабочий и защитный. То есть, получается трёхжильная проводка.
Осуществляется это путём размещения внутри щита шины, к которой будет подключаться защитный провод (заземление).
От шины заземления прокладывается перемычка к шине с подключённым нулевым проводом.
На третью шину крепится фаза.
Далее все три шины соединяются с контуром заземления многожильным проводом из алюминия, который крепится к приваренному болту.
Важно! Шины фазы и нуля должны быть изолированы от электрощита. А шина заземления при этом металлически соединена с ним.
Подключение методом TT
Фаза и совмещённый провод (нулевой и защитный), подведённые к дому по воздуху, крепятся на отдельные шины, изолированные от электрощита.
Заземление дома выводится на третью шину, имеющую металлическое соединение с корпусом щита.
Достоинства системы заземления ТТ:
Защита от случайного возникновения потенциального напряжения на корпусах бытовых приборов. Это происходит в случае перегорания совмещённого провода или возникновения в нулевом проводе напряжения при неравномерной нагрузке по фазам (иногда до 40 В).
Когда между шинами нуля и заземления установлена перемычка, при нештатной ситуации на шину заземления поступает ток.
Недостатки:
Стоимость. Требуется установка УЗО и реле напряжения.
Что важно помнить при выполнении монтажных работ
Перед тем, как подключить розетку с заземлением и соединении их к соответствующему проводу в доме, необходимо соблюдать несложные правила:
нельзя заземлять приборы последовательно;
выводить несколько розеток к одному креплению на проводе заземления;
недопустимо окрашивание или помещение основного провода заземления в стену;
клеммы или площадки для крепления контактов заземления, представляющие собой отверстия под болты М4 обязательно смазываются консистентной смазкой во избежание коррозии;
изоляция заземляющих проводов должна быть жёлтого цвета с зелёной полоской, а их сечение не меньше 4 кв. мм.
Некоторые домашние приборы желательно заземлить не через розетку, а прикрепив провод непосредственно к корпусу (на специальное крепление).
стиральная машина – прибор с большой мощностью, который во влажной среде может проводить ток даже при полной исправности изоляции;
принцип работы микроволновой печи влияет на то, что при слабом контакте с розеткой она может излучать волны, опасные для здоровья. Многие производители выпускают печи со специальным винтом заземления на корпусе;
духовка и варочная панель – у этих приборов велика мощность потребления и повышен риск повреждения изоляции;
компьютер, работающий с блоком бесперебойного питания также нуждается в отдельном заземлении. Утечка из блока питания создаёт помехи при работе компьютера и снижает скорость интернета. Заземляется системный блок компьютера через любой крепёжный винт на корпусе.
Монтаж заземления в частном доме – ответственное дело. Большинство хозяев справятся с этой задачей самостоятельно. А те, кто сомневается, может обратиться к соответствующим службам.
Установка контура заземления коммерческой фирмой с последующим принятием работы службой энергонадзора — удовольствие не из дешёвых. Зато появится возможность требовать возмещения ущерба в случае аварии.
Какой вариант устройства заземления в частном доме выбрать, каждый решает сам. Главное, чтобы все было выполнено качественно и прослужило долгие годы.
Установка заземления в частном доме на видео
elektrik24.net
