Заземление дома своими руками. Как сделать? Что нужно знать?

Заземление – обязательный элемент организации электропроводки частного дома. Ведь при непредвиденном пробое электричества именно заземление защищает от удара током. Да и те, кто пробовал взяться за включенную в сеть стиральную машинку сзади, знают, как ощутимо «щипаются» её открытые металлические части.

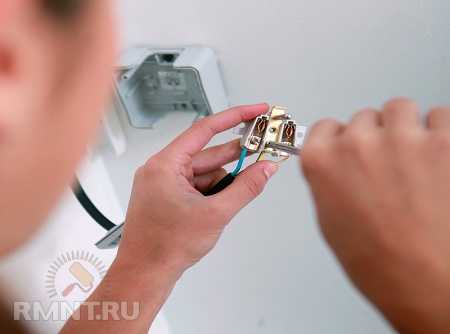

Кроме стиральной машинки напрямую, а не через евророзетку, желательно заземлять:

  • микроволновые печи – при плохом контакте с розеткой она способна довольно ощутимо биться током, поэтому практически у всех моделей сзади есть винтовая клемма отдельного заземления;
  • электроплиты (духовки и варочные поверхности) – из-за высокой мощности очень велика вероятность пробоя, поэтому заземления через розетку недостаточно;
  • персональные компьютеры – заземляются за любой крепежный винт сзади на корпусе, что позволяет убрать плавающие потенциалы и улучшить скорость работы беспроводного интернета.

Кроме того, на один заземляющий контур можно подсоединять электроприборы и молниезащиту (при наличии УЗИП), что сэкономит время и силы при строительстве.

Что нужно знать о заземлении

Перед тем, как начать собирать своими руками контур заземления, необходимо разобраться в терминологии. Сам контур состоит из заземлителей и металлосвязи. Заземлители – металлические штыри длиной 2-3 м, полностью, погружаемые в землю. А металлосвязь соединяет между собой эти штыри и распределительный щит в доме.

В качестве заземлителей, согласно «Правилам устройства электроустановок», могут быть металлические трубы, уголки, пруты или многопроволочные канаты.

Категорически запрещается использовать арматуру для заземляющего контура – недостаточный диаметр сечения и ребристая поверхность быстро приводят к проржавению конструкции и потере заземляющих свойств.

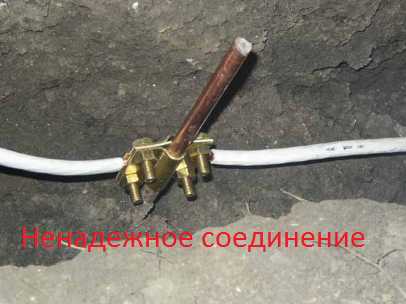

Между собой заземлители можно соединять любыми из указанных проводников, но стоит учесть, что уголки и металлические ленты довольно сложно сгибать на поворотах.

Поэтому при выборе металлосвязи нужно заранее определиться со схемой контура и способом ввода заземляющего проводника в дом.

Схемы заземляющего контура – их преимущества и недостатки

От выбранной схемы будет зависеть надежность и долговечность всей конструкции. Так, условно контуры делятся на:

  • линейные – когда заземлители уложены в ряд и соединяются друг с другом последовательно;
  • с замкнутым контуром (треугольные, квадратные, овальные) – когда все заземлители соединены в замкнутый круг.

Линейная схема немного проще в исполнении – нужно на одно соединение меньше и не требуется много места. Монтаж уложенных в ряд заземлителей можно производить даже вдоль отмостки фундамента (но не ближе 1,2 м от края). Зато замкнутый контур надежнее – даже при выходе из строя одного соединения контур будет работать, ведь цепь не разомкнется.

Типы подключения заземления к распределительному щитку

Подключение к линии электропередач, в основной своей массе, происходит воздушными линиями. Заземление линий в этом случае выполнено по системе TN-C, когда в дом подводятся два провода – фаза (L) и ноль (совмещенный защитный и рабочий провод PEN), а нейтраль самого источник питания заземлена.

Чтобы в этом случае подключить контур заземления дома или дачи к электрическому щиту, необходимо самостоятельно переделать систему заземления:

  • с TN-C на TN-C-S – в этом случае провод PEN подключается к рабочему нулю N и защитному проводу PE;
  • с TN-C на ТТ – провод PEN подключается напрямую к нулю N, а PE выводится на шину заземления.

В первом варианте провод PEN разделяется и подключается на две отдельные шины N и PE, которые обязательно маркируются. Ноль – синей изолентой, заземление – желтым знаком заземления. Шина N должна крепиться в щитке специальными изоляторами, чтобы не контактировать с коррусом. А шина заземления PE крепится прямо на корпус. Обе шины соединяются с собой токопроводящей перемычкой.

При разделении PEN проводника ни в коем случае в дальнейшем нельзя соединять провода N и PE – это приведет к короткому замыканию!

Во втором варианте провод PEN не разделяется, а крепится к шине N и в дальнейшем считается нулем. К шине PE будут крепиться только провода заземления электроприборов. Этот способ предпочтительнее, так как при отгорании PEN-проводника все пользователи линии электропередач будут подключены на шины заземления в домах. И если заземление есть не у всех жителей, то это может привести к поломке техники у тех пользователей, кто всё же озаботился его устройством.

Единственный недостаток системы ТТ – необходимость установки УЗО или реле напряжения, что ведет за собой увеличение затрат на организацию электропроводки.

Как сделать заземление – детальная инструкция с фото

Устройство заземления делится на два этапа – монтаж заземлителей и подключение контура к щитку. Учитывая трудоемкость процесса, всю работу можно разделить на два дня. Главное, дождаться сухой погоды.

Устройство заземляющего контура

Соблюдая последовательность работ, сделать контур заземления сможет даже непрофессионал.

Единственное требование к работнику – физическая сила, так как придется хорошенько помахать кувалдой.

  1. Очень важно выбрать место для контура – в случае пробоя электричества над ним не должны находиться люди и животные. Идеальный вариант – спрятать заземление под огражденной клумбой или заасфальтированной дорожкой.

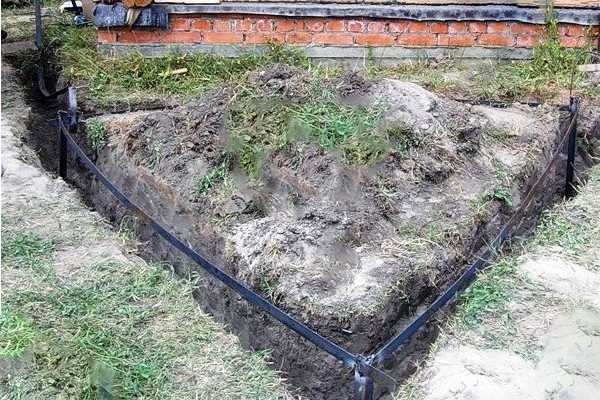

  2. Размечается место под контур. Самой популярной схемой является треугольник, так как для улучшения токопроводящих свойств минимальное количество заземлителей в контуре – три. Оптимальное расстояние между ними – 1,2 м, но может варьироваться от 1 м до 1,5 м. Важно соблюдать одинаковый шаг между заземлителями.

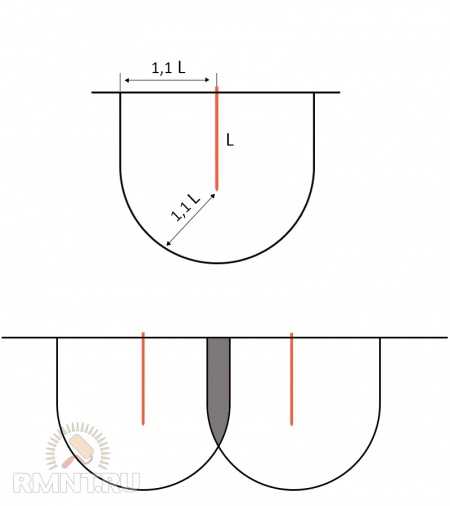

  3. Хотя размещать контур нужно не ближе 1 м от дома, максимальное расстояние не должно превышать 10 м.

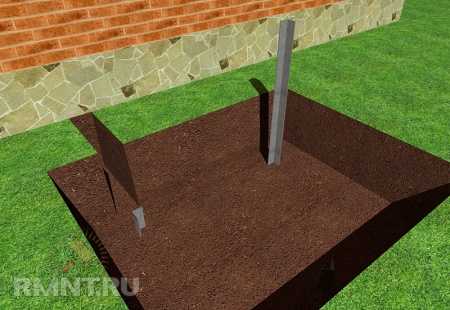

  4. По разметке равнобедренного треугольника и по направлению к дому выкапывается траншея глубиной 50-70 см. В вершинах мощными ударами кувалды вбиваются металлические уголки или трубы на глубину ниже промерзания грунта (в среднем 2-3 м). Чем тяжелее кувалда – тем быстрее идет работа. А заземлители из медных труб очень удобно забивать обычным перфоратором.
  5. Верхние концы заземлителей не забивают до конца, но с таким расчетом, чтобы после засыпания траншеи над ними было еще 50 см земли.

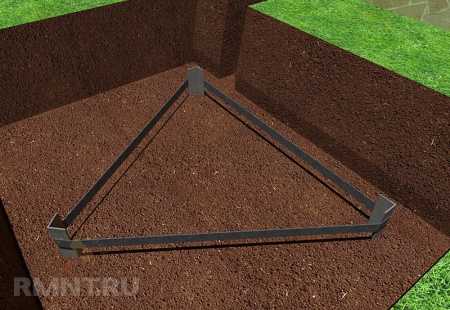

  6. Соединяются вершины треугольника металлическими полосами или прутами. Очень важно места соединения сваривать – это позволит избежать регулярного подкручивания болтов при использовании крепежей. Если же контакта заземлителя с металлосвязью не будет, то вся работа по устройству контура бессмысленна. (13)

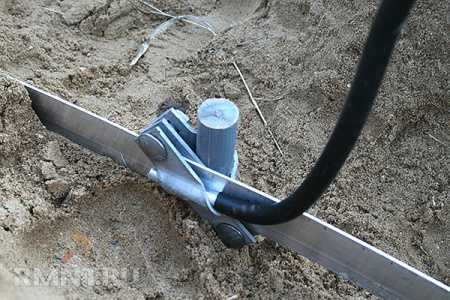

  7. Заземляющий проводник, идущий к дому, также приваривается к контуру. На конце, расположенном на стене дома, приваривается болт, к которому и будет идти заземляющий провод от шины в щитке.
  8. Все сварочные стыки после остывания замазываются битумной мастикой в несколько слоев. Это предотвратит коррозию и, как результат, потерю контакта.
  9. Траншея засыпается землей, а часть заземляющего проводника, находящегося на поверхности («земляная» шина), красится – для защиты металла от влаги. Традиционная краска для проводника заземления – красного цвета. Но ни в коем случае нельзя красить весь проводник – он должен контактировать с землей для рассеивания напряжения.

Работы по подключению заземления к щитку можно отложить на любой другой день – если всё сделано правильно, контур прослужит без ремонта 50-70 лет, поэтому спешить с подключением нужно только при наличии уже подключенных к сети электроприборов.

Правильное подключение заземления – залог безопасности и долгой службы техники

Очень важно правильно подключить «земляную» шину к щитку. Для этого используются медные, алюминиевые или стальные проводники. Для медных изделий сечение не должно быть меньше 10 кв.мм, для алюминиевых – 16 кв.мм, а для стальных – 75 кв.мм. Использоваться могут как металлические полосы, так и витые провода.

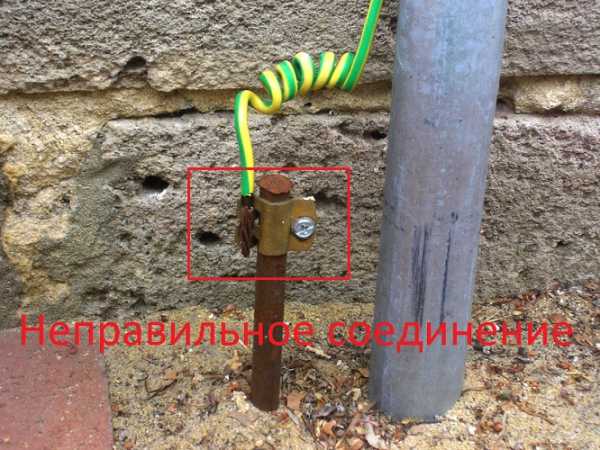

Для крепления металлических полос делается отверстие по диаметру болта и фиксируется гайкой с шайбой. Провода к болтам должны крепиться специальными клеммами, а ни в коем случае не накручиваться на них.

Место соединения должно быть зачищено до блеска и покрыто консистентной смазкой – она защищает металл от окисления и электрокоррозии.

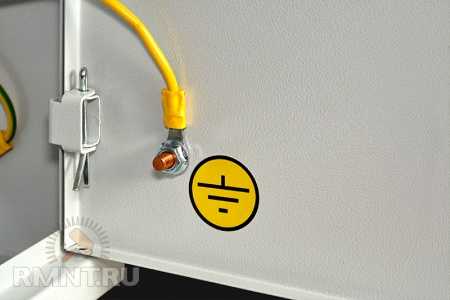

К щиту заземляющий проводник крепится на корпус также винтовым соединением. Если дверца щита не заземлена, необходимо заземлить и её – еще одним проводником. Важно заранее подобрать шины заземления в щитке с достаточным количеством отверстий для разных приборов – крепить два провода в одну точку категорически запрещается.

Существует распространенное заблуждение, что электроприборы лучше заземлять «чисто», а не через общий контур заземления. Но в этом случае большое количество «индивидуальных» заземлителей создают свой контур, при этом при пробое электричества на одном приборе вполне вероятно появление напряжения на другом.

Проверка заземления

Очень важно не пренебрегать проверкой заземления. В идеале, проводить её нужно раз в несколько лет, чтобы удостовериться, что контакты в месте сварки не отошли. Проверка проводится специальными измерительными приборами, которые для одноразового пользования покупать нецелесообразно. Без специального же омметра проверять сопротивление контура бесполезно и даже опасно.

Так, при подключении обыкновенной лампочки к фазе и контуру она будет гореть, даже если вместо контура воткнуть в землю лом – из-за маленького электропотребления. Если же использовать мощный прибор, например, обогреватель, это может быть опасно для здоровья. К тому же нужно точно измерить сопротивление контура – оно не должно превышать 4 Ом.

Можно использовать трехэлектродный метод с амперметром и вольтметром, а в качестве источника тока взять понижающий трансформатор на 12-16 вольт, но ведь и эти приборы есть не у каждого. Поэтому лучше пригласить один раз электрика и быть уверенным в качественно выполненной работе!

Вам понравится

svoimirukami.lesstroy.net

Заземление в частном доме своими руками 220В

Для защиты человека и электроприборов от опасных потенциалов в доме необходимо обустраивать систему заземления. Современная техника не работает без него, поэтому все больше людей задаются вопросом — как сделать заземление в частном доме, чтобы не нарушать технику безопасности и уберечь дорогую бытовую технику от перегорания. В данной статье мы рассмотрим принципы создания заземления и основные нюансы, которые помогут вам самостоятельно собрать его в своем доме.

Для чего это нужно

Согласно требованиям ГОСТ, ПУЭ и СНиП система заземления (или ее настоящее название TN-S) должна присутствовать в любом помещении, где установлена электротехническая аппаратура, будь то жилое помещение, общественное здание или производственный цех. Основная задача системы — увод в землю опасного потенциала при коротком замыкании или повреждении изоляции. Она спасет вас, если проводка будет повреждена или какой-то узел замкнет на корпус бытовой техники, а вы притронетесь к ней, чтобы включить/выключить.

Современное заземление в частном доме

Оптимальный вариант — создание схемы заземления в частном доме с нуля при постройке собственного жилья. Этот вариант обойдется дешевле всего, поскольку вы сразу расположите необходимые выводы, проложите кабель с лишним проводом для земли и продумаете все необходимые подключения. Но если у вас уже есть дом, то можно провести комплекс работ по модернизации электропроводки даже в нем. Мы также советуем установить на частный дом молниезащиту — это спасет его в случае попадания молнии.

Из чего состоит контур

Давайте разберем, как сделать заземление в частном доме своими руками на 220В. Чтобы погасить опасный потенциал, нужно создать контур. Контур состоит из внутренней и наружной части. Они соединяются в распределительном щитке, в котором происходит подключение всей проводки к автоматам и УЗО.

Часть, которая выходит на улицу, состоит из забитых в землю штырей, сваренных друг с другом при помощи металлических пластин толщиной 3-5 мм. К конструкции присоединяется специальная шина, которая входит в щиток и подключается к соответствующей планке. К ней же подключается и “земля” с техники через провода. Шина соединяется с электрощитком (точнее, пластиной) качественным медным кабелем нужного сечения.

Все соединения организуются болтовым способом через шайбы, чтобы не допустить появление окислов в результате взаимодействия металлов различных типов. Сделать контур сможет любой мастер, который освоил искусство сварки и работы с железом. Разберем, как правильно его собирать и подключать.

Схема заземления

Существует два вида варианта, как самому сделать заземление частного дома. Для этого нужно выбрать тип контура. Существует два основных типа, которые эффективно себя зарекомендовали в работе:

  1. Линейный. Представляет собой три штыря, вкопанных или вбитых в землю на одной линии, соединенных друг с другом перемычками. Подобную систему можно собрать без сварочного аппарата, но эффективность у нее не очень высокая — при повреждении первого элемента она выходит из строя, как гирлянда.
  2. Замкнутая система. Создается в виде треугольника. Считается более надежной, поскольку даже если одна из перемычек выйдет из строя, то вторая гарантированно сработает. Замкнутая система состоит из трех штырей высотой по 2 метра, вбитых в землю с глубины в 0,5 метра (сначала выкапывается яма на 70 см, затем забиваются три штыря на расстоянии друг от друга на 1,2 метра, после чего их верхушки свариваются металлической полоской. Заземляющий контур крепится к одному из штырей посредством винтового крепления, проводник от него в виде круглого стального прутка идет до щитка и планки).

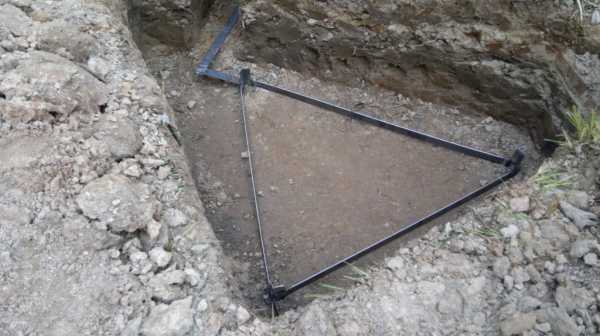

Схема треугольного заземления

Обратите внимание: для дома практичнее всего использовать замкнутую систему, которая защитит вас и вашу технику от выгорания в случае повреждения одной из перемычек.

Отметим, что существуют и иные варианты размещения штырей — по овалу, прямоугольнику, кругу. Но треугольная система наиболее эффективна и доступна — собрать подобный контур заземления в частном доме своими руками сможет любой начинающий мастер.

Необходимые инструменты

Перед началом работ обязательно заготовьте все нужные материалы и инструменты. Вам понадобится:

  1. Сварочный инверторный аппарат с набором электродов 3 — 4 мм и маской.
  2. Болгарка с отрезным диском по металлу.
  3. Штыковая лопата, которую придется использовать для выкапывания ямы.
  4. Тяжелая кувалда.
  5. Гаечные ключи.

Также вам нужно будет подготовить набор материалов:

  1. Уголок из нержавейки длиной 2,5 метра и размерами 50х50 мм либо трубу диаметром 32 мм с толщиной стенки 3.5 мм. Также можно использовать толстую арматуру или металлическую квадратную трубу с площадью сечения не более 150 мм2.
  2. Полоску металла длиной 3600 мм, шириной 40 мм, толщиной 4 мм. Полоску нужно будет распустить по длине на три куска по 1200 мм. Ее можно заменить на уголок соответствующей толщины и ширины.
  3. Полоску из нержавеющей стали шириной 40 мм и толщиной 4 мм. Длина полоски — от места заземления до крыльца.
  4. Болты М10.
  5. Качественный медный провод с сечением 6 мм2.

Собрав все необходимые элементы, можно начинать сборку заземление в частном доме своими руками.

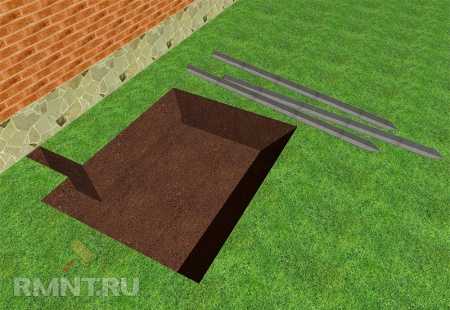

Роем форму под треугольник

Подбираем оптимальное место для работы

Выбрать место нужно с умом, чтобы не ошибиться и обезопасить себя и своих близких от поражения током. Если повредится изоляция или произойдет КЗ, то ток должен уйти в такое место, где никого не будет. То есть не нужно располагать заземление возле крыльца или беседки — найдите ему место в тихом уголке. Если в момент разряда на месте залегания штырей будет находиться человек или животное, то высока вероятность летального исхода.

Оптимальный вариант размещения — за домом, не дальше, чем 1 метр от цоколя или фундамента здания. Чтобы на 100% обезопасить своих близких и домашних, после устройства заземления в частном доме своими руками огородите опасную зону заборчиком или оградкой. Если она располагается в саду, то можно задекорировать область камнями или крупной статуей.

Проводим земельные работы

Итак, место подобрано. Пришло время брать в руки лопату. Отметьте три точки — вершины треугольника на расстоянии 120 сантиметров друг от друга и начинайте копать яму. Можно выкопать всю плоскость, чтобы было удобнее работать, можно остановиться только на треугольных канавах. От одного основания треугольника ведите канаву к крыльцу. Глубина ямы — 70 сантиметров.

Сборка контура

После того как яма была выкопана, проводится монтаж заземления в частном доме. По углам выкопанной ямы установите арматуру, уголок или водопроводную трубу и начинайте забивать ее на глубину в 2 метра так, чтобы из ямы торчало не больше 30 сантиметров (220 уйдут под землю).

Обратите внимание: перед тем, как приступать к забивке, при помощи болгарки создайте на арматуре, уголке или трубе острый угол. Работать будет значительно легче.

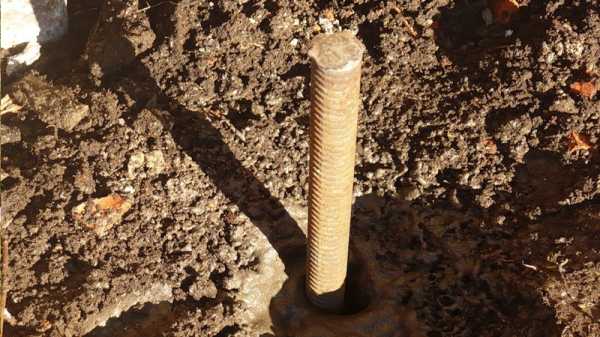

Забитые штыри из арматуры

Затем действуем в следующей последовательности:

  1. Свариваем три стержня при помощи полоски или уголка, обвязывая их по периметру (треугольником).
  2. Укладываем стальную пластину в траншею, ведущую к дому. Привариваем ее к одному из углов треугольника. Все элементы дожны находиться под землей.
  3. Ко второму краю пластины, подходящему к дому, приваривается длинный болт. На него надеваются две шайбы, между ними закладывается конец кабеля, идущего на щиток, и зажимается гайкой намертво.
  4. Кабель заводится в дом и подключается к щитку. Он должен быть скрыт так, чтобы к нему кто-то случайно не прикоснулся.

Проверка системы

Как правильно сделать заземление в частном доме и работает ли оно? Если вы все сделали по инструкции, то волноваться не о чем. Чтобы снять все подозрения, возьмите мультиметр и проведите замер сопротивления системы. Сделать это можно следующим способом:

  1. Найдите обычную лампу накаливания мощностью 100 и более ватт.
  2. Подключите ее одним концом к фазе, а вторым — к заземлению.
  3. Проверьте, как горит лампа. Если она светится ярко, то все было сделано правильно. Если она еле горит, то где-то была допущена ошибка или контакт в системе крайне плохой.

Послесловие

Теперь вы знаете, нужно ли заземление в частном доме и как его собрать. Мы настоятельно не рекомендуем заземляться на водопроводную трубу, отопление, газ (а в сети можно встретить и такие варианты) или забор. Это крайне опасно — потенциал может убить вас, ваших близких или соседей. Сделайте качественную систему и защититесь от неприятностей до конца жизни — собрать эту схему можно за один день при наличии материалов и инструмента.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

knigaelektrika.ru

Заземление в частном доме своими руками 220в

Частный дом — это возможность каждую неделю отдыхать с друзьями или семьёй на природе. Даже машину иметь необязательно. Электрички, маршрутки и автобусы курсируют от мегаполисов к близлежащим городам и деревням постоянно.

Но иметь частный домик где-то загородом — это ещё не всё. Необходимо позаботиться о безопасности каждого человека, находящегося там. Чтобы исключить возможность удара электрическим током стоит сделать заземление.

Заземление гарантирует безопасную эксплуатацию бытовых приборов. Мало того, если у вас установлена электрическая плита или стиральная машина, то без него просто не обойтись. В последнем случае выход из строя бытового прибора может привести к крайне плачевным последствиям.

Важно! Если вы живёте в частном доме без заземления — то этим создаёте опасную ситуацию внутри помещения для своих близких и родных.

Сделать заземление в частном доме своими руками не так-то уж и сложно. Главное, следовать нормам и применять качественные комплектующие и материалы. Многие пытаются сэкономить и сделать зануление, мотивируя такой поступок тем, что в сети на 220 В заземление необязательно.

Тем не менее это не совсем так. Действительно, делать заземление в сети на 220 в не является обязательным стандартом безопасности в частном доме. Но подобный шаг позволяет в значительной мере обезопасить каждого жильца от удара током.

Важно! Если электроснабжение осуществляется от сети на 380 В, то заземление сделать придётся. Это позволит каждому человеку, проживающему в частном доме, чувствовать себя безопасно.

Зачем нужен контур заземления

Начнём со школьного курса биологии. Человек из 70% состоит из воды. Именно поэтому удар током способен нанести нам существенный вред. Огромный урон получают внутренние органы. Тело начинается корчиться в судорогах. Поэтому крайне важно быстро убрать пострадавшего от источника тока. При наихудшем раскладе после электрического удара останавливается сердце.

Безусловно, никто не будет лезть к оголённым проводам, чтобы испытать новые ощущения. Но при выходе из строя корпусы некоторых приборов становятся полноценными электропроводниками. Одного касания достаточно, чтобы схватить разряд. Чтобы такого не произошло достаточно сделать заземление. В таком случае каждый человек, живущий в частном доме, будет под надёжной защитой.

Рассмотрим реальную ситуацию. От долгой эксплуатации нагревательный элемент внутри бойлера разрушился. В результате электричество стало передаваться через спираль нихрома в воду. Теперь каждое прикосновение к корпусу бойлера является смертельно опасным.

Чтобы исключить риск удара током все части прибора, способные передавать ток заземляются. В таком случае напряжение, возникающие при поломке, будет уходить именно в землю, не неся в себе какой-либо угрозы.

Чтобы лучше понять, как сделать заземление в частном доме. Рассмотрим пример подобной защиты от электрического удара на промышленных объектах. Заземляющий проводник подсоединяется к корпусу каждого станка и щиткам управления. Подобная мера позволяет застраховать каждого рабочего от возможного поражения электричеством.

Чтобы сделать заземление для бытовых приборов в частном доме дополнительно понадобится подключить защитный проводник. Он подключается к розетке, в которую вставляется штекер определённого прибора.

При обрыве нулевого проводника исчезает не только электроэнергия, обрывается цепь защиты. Если подобное произойдёт, то заземление будет нулевым проводником. При этом работоспособность каждого прибора сохранится, как и защита.

Внимание! Главная роль заземления в частном доме — обеспечение безопасности при прикосновении к корпусам бытовых приборов.

Делаем заземление на даче

Каким должно быть качественное заземление

Перед тем как сделать качественное и надёжное заземление в частном доме, необходимо знать основные технические требования к конструкциям такого типа. Для начала рассмотрим значение самого понятия. По факту это электрическая цепь, обеспечивающая безопасный выход электричества при поломках бытового оборудования.

Конструктивно заземление можно поделить на три составляющие:

  1. Заземлитель. Данная часть представляет собой совокупность проводников. Каждый из них при этом находится в постоянном контакте с землёй.
  2. Заземляющий проводник. Этот элемент конструкции соединяет прибор, который нужно заземлить с заземлителем.
  3. Заземляющее устройство или заземление — заземлитель + заземляющие проводники.

Если смотреть предметно, то заземлитель в частном доме представляет собой набор металлических проводников, которые уходят в землю. Любое качественное заземление должно иметь соответствующий показатель сопротивления растеканию. Данный параметр показывает, как легко ток входит в землю.

Важно! Сопротивление это что-то вроде вентиля. Он перекрывает поток тока. Чем оно меньше, тем лучше и надёжнее заземление в частном доме.

На силу сопротивления в заземлении частного дома влияет множество параметров. Поэтому перед тем как сделать данную систему безопасности от электрического удара в своём доме, о них нужно узнать.

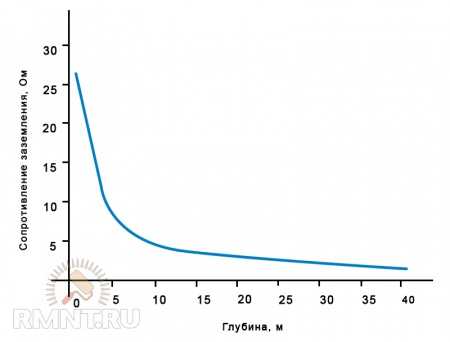

Первое на что необходимо обратить внимание — на какой глубине залегает заземлитель. Также на сопротивление влияет влажность грунта и количество проводников. Лучше всего сделать контур по всему периметру дома. Если же такой возможности нет — остановите свой выбор на северной стороне. Именно там влажность грунта максимальная.

Особые требования имеются к заземлителям. Недостаточно, чтобы они были сделаны из качественной стали. Толщина проводника должна быть не меньше чем четыре миллиметра. При этом минимальный диаметр трубы 32 мм; вертикальные прутки 16 мм и больше, горизонтальные 10.

Монтаж

Чтобы сделать систему защиты от электрических ударов при порче бытовых приборов необходимо выбрать место, куда будут входить проводники. Именно сюда нужно будет забить вертикальные стержни.

Важно! Перед тем как сделать монтаж устройства своими руками в частном доме убедитесь, что в месте, где вы будете закладывать контур заземления, нет никаких коммуникаций.

В идеале предварительно нужно согласовать работы с соответствующими службами, такими как тепло- и газоснабжающие организации. Учтите, что восстановление поврежденной тепловой или газовой сети обходится крайне недёшево.

Проще всего сделать линейный контур, и расположить его параллельно отмостке. Некоторые строители идут на разнообразные ухищрения, делая заземление в виде треугольника или многогранника. В идеале стоит опоясать дом по всему периметру. Правда, для этого понадобится немало материалов и времени.

Совет! Главный плюс линейного монтажа заключается в том, что при необходимости конструкцию всегда можно нарастить.

Начать монтаж защитной системы в частном доме нужно с отрезания уголка или прута. Его длина должна составлять два метра. Конец должен быть заостренным. Для сверления отверстий можно использовать ручной бур. Если же подобного аксессуара в домашнем хозяйстве нет, воспользуйтесь обычной лопатой.

После того как яма неподалёку от частного дома выкопана, нужно забить заземлитель. Если первый стержень вошёл в землю легко. Второй можно сделать на полметра длиннее. Главное, не переусердствовать. Три метра — это предельная длина.

Пяти заземлителей достаточно, чтобы сделать надёжную защиту для частного дома. Обрезка стрежней делается не ниже уровня земли. Ориентировочно, это где-то 20—30 см. Между заземлителями нужно прокопать канавку, которая будет их соединять.

Элементы заземления в частном доме можно соединить при помощи сварки. Если в наличии нет сварочного аппарата, можно сделать то же самое, но при помощи обычных болтов. Сварка всё же предпочтительнее, так как обеспечивает более высокий уровень надёжности. Также увеличивается срок эксплуатации всей конструкции.

Важно! Болтовое соединение нужно периодически подтягивать.

Делаем замеры

После того как вы сделаете монтаж контура заземления в частном доме своими руками нужно будет осуществить соответствующие замеры. Первое, что вам необходимо протестировать — это сопротивление. Нормативные показатели следующие:

  • Сеть 220 В — сопротивление в пределах 30 Ом.
  • Сеть 380 В — сопротивление 5—10 Ом.
  • Редкие породы грунта, к примеру, скалистые — 100 Ом.

Наиболее качественный контур заземления должен быть у сети на 380 В. К тому же для трёхфазной проводки наличие заземления в частном доме обязательно. К счастью, вы можете сделать его своими руками.

Прокладываем заземлитель

После того как тестирование выполнено и показатели соответствуют норме, необходимо заземляющий проводник проложить от контура к щитку. Диаметр проводника не может быть меньше 8 мм.

Стальной проводник заводится внутрь через стену дома. Место можете выбрать сами, главное, чтобы вам было удобно работать. Тогда заземление в частном доме будет сделано качественно и надёжно.

На окончании стального проводника, являющегося частью замедления, нужно сформировать болтовое соединение. Можно нарезать резьбу или приварить болт. Наконечник необходимо запрессовать в медный провод. Диаметр последнего 4 мм. Его лучше всего спрятать в плинтус.

Внимание! Разрывать проводники заземления коммутационными аппаратами запрещено.

Итоги

Как видите, сделать контур заземления своими руками не так-то уж и сложно. Мало того, справиться с такой работой можно, не используя какое-либо специальное оборудование. Эффект же от подобной системы защиты будет более чем полезный и сможет уберечь жильцов дома от бытовой травмы.

bouw.ru

Правильное заземление в частном доме: как сделать?

Если в доме, где вы проживаете электросеть будет состоять из 2 проводников, тогда вам обязательно потребуется выполнить правильное заземление в частном доме. Основным назначением подобной системы считается отвод опасного потенциала в землю при неисправности изоляции.

Простыми словами, если электропроводка будет повреждена, то вас не ударит током. В этой статье мы расскажем о том, как сделать заземление в частном доме своими руками.

Необходимость заземления

Если вы все еще не знаете обязательно ли нужно делать заземление в своем дачном домике либо коттедже, тогда помните, что создавать защитный контур необходимо в обязательном порядке. Если более детально изучить нормативы ПУЭ, СНиП, и ГОСТ, тогда можно найти информацию о том, что вам необходимо делать специальный отвод, который в дальнейшем сможет вас обезопасить от удара током.

На данный момент организация системы TN-S в сети 220 и 380 Вольт должна будет проводиться еще во время проведения строительных работ. Потом возводить подобную защитную систему будет дорого. Если ы приобрели дачный домик, в котором присутствует система заземления, тогда помните, что ее подключение, вам необходимо будет выполнить самостоятельно. Проведение монтажа не занимает много времени, и он будет осуществляться достаточно быстро. Также при необходимости вы можете выполнить молниезащиту, но это уже не будет входить в требования.

Устройство контура

Контур защитного заземления будет состоять из наружной и внутренней подсистемы. Объединение двух трасс будет происходить в распределительном щитке, который нужно установить внутри помещения. Уличная часть будете состоять из электродов, которые будут вкопаны в землю и соединенными металлическими пластинами. От этой конструкции в дальнейшем также будет выводиться металлическая шина, которая подходит к главному щиту.

Внутреннее устройство защиты будет состоять из большого количества отдельных проводников, идущих от корпуса мощных приборов. Все необходимые контакты будут соединяться в шину, которая находится внутри щита.

Пластина и шина в большинстве случаев между собою соединяются с помощью медного кабеля, который будет иметь необходимое сечение. Крепление кабеля к металлу будет происходить благодаря болтовому соединению. Как видите, здесь нет никаких сложных решений и поэтому справиться с этой задачей теперь может практически каждый. Теперь пришло время изучить, как пошагово устроить заземление в своем доме.

Разработка схемы

Перед тем, как приступать к монтажу, вам необходимо определиться со схемой заземления в частном доме. В последнее время наибольшей популярностью будет пользоваться следующие схемы:

  • Замкнутая. Она представлена в виде треугольника. Основным ее преимуществом будет являться значительное функционирование. Если металлическая перемычка между штырями повредиться, тогда система все равно будет работать, с другой стороны.

  • Линейная. Если разобраться с подобной системой более детально, тогда можно понять, что все штыри будут соединяться последовательно. Основным минусом этой системы заземления дома считается то, что, если будет повреждена первая перемычка, тогда в этом случае из строя выйдет вся система.

Исходя из этой информации вы рекомендуем сделать заземление в частном доме по схеме треугольник. Преимуществом подобной схемы считается то, что монтажные работы будут незначительными, но эффективность готовой системы будет намного выше.

Конечно, кроме этих схем при необходимости вы можете выбрать и свой вариант. Например, забить готовые уголки вы сможете прямоугольником или квадратом. Наиболее популярные варианты контура заземления вы сможете увидеть на фото ниже.

Подготовка инструмента и материалов

Чтобы выполнить качественную систему, вам потребуются инструменты для монтажа заземления в загородном доме:

  1. Варочный аппарат.
  2. Болгарка.
  3. Перфоратор.
  4. Штыковая лопата.
  5. Кувалда.
  6. Набор гаечных ключей.

Если у вас нет сварочного аппарата, тогда помните, что при необходимости сделать его можно своими руками. Также вам могут потребоваться следующие материалы:

  1. Металлический уголок, который будет состоять из нержавеющей стали 50*50 мм. Длина уголков должна составлять не менее 2 метров. Альтернативным вариантом на данный момент также может считаться водопроводная труба, которая будет иметь диаметр не менее 32 мм. Также при необходимости можно использовать прямоугольный профиль и его сечение не должно превышать 150 мм2.
  2. Три металлические полоски, длина которых будет составлять 12 см, а ширина 4 см.
  3. Металлическая полоса, состоящая из нержавейки 40*4 мм. Ее длины должно хватать от вашего дома к готовой системе.
  4. Болт М8 или любой другой.
  5. Медный провод толщина, которого должна быть не менее 6 мм.

Когда вы подготовите все необходимые материалы, тогда можно будет переходить к изготовлению заземления в частном доме.

Проведение монтажных работ

Выбор места

Сначала вам необходимо определиться в каком месте сделать заземляющий контур. Важность этого процесса считается достаточно высокой, так как в дальнейшем от этого будет зависеть безопасность использования вашей системы. Если сработает защита, тогда в том месте, где будут располагаться металлические штыри никого быть не должно.

Присутствие человека в месте заземляющего контура может привести к летальному исходу. Отвод лучше всего размещать за домом, где присутствие человека будет минимальным. Расстояние отвода от дома должно составлять не менее 1 метра. Для ограждения небезопасной зоны при необходимости вы можете сделать небольшой заборчик.

Важно знать! Если вы не планируете портить дизайн своего участка, тогда в этом случае вы сможете организовать систему заземления жилого дома под валунами либо садовой скульптурой. В этом случае вы сможете защитить людей, чтобы они не находились в этой зоне.

Земляные работы

Чтобы вам было все понятно для примера мы рассмотрим, как правильно сделать заземление в частном доме треугольником по схеме, которую мы уже рассмотрели выше. На этом этапе, вам может потребоваться просто выкопать треугольник, длина стороны которого будет составлять 1.2 метра. Это расстояние между уголками можно считать наиболее оптимальным. Глубина этой траншеи должна составлять от 50 до 70 см. Также траншею потребуется прокопать к крыльцу своего дома. При необходимости можете прочесть про кросс-модуль.

Сборка конструкции

Эту часть процесса можно считать основной. Изучив схему, вы поймете, что электроды необходимо будет вбить в землю на глубину около 2 метров. Вверху должны будут просто остаться небольшие верхушки.

Чтобы процесс вбивания электрода был проще его концы вы можете заточить с помощью болгарки. Благодаря этому электрод сможет легко пронзить почву.

Когда вы закончите вбивать все штыри, к их верхушкам потребуется приварить специальные пластины. Благодаря этому у вас сможет получиться правильный металлический каркас.

Еще одну пластину, вам может потребоваться уложить в длинную траншею, которая будет идти к дому. Одним концом ее вам необходимо приварить к вершине треугольника.

После этого вы можете начать присоединять кабель к пластине. В дальнейшем яму необходимо просто засыпать грунтом. Если на вашем участке будет много песка, тогда в этом случае добавить продуктивности можно благодаря соляному раствору. Подобную жидкость вам потребуется разлить возле всех электродов.

Контрольная проверка

Последним этапом, который потребуется выполнить, так это замер сопротивления готового заземления в частном доме. Если все делать правильно, тогда конечно в этом случае необходимо будет использовать специальный прибор стоимость, которого будет высока.

Если вы не планируете приобретать дорогой прибор, тогда в этом случае также можно будет воспользоваться лампой, мощность которой будет не меньше 100 Ватт. Этот источник света, вам потребуется подключить одним контактом к заземляющему контуру, а вторым к фазе. Если ваша лампочка будет гореть ярко, тогда монтаж заземления в частном доме был выполнен правильно. Если лампа будет гореть тускло, тогда вам следует помнить о том, что возможно возникло слабое соединение. Если свет не появился, тогда вы допустили ошибку и вам необходимо будет пересмотреть всю систему.

Это вся инструкция и теперь вы точно знаете, как сделать заземление в частном доме своими руками. Эта технология подойдет не только для частного дома, но и для дачи.

Читайте также: что такое переносное заземление?

vse-elektrichestvo.ru

Заземление в частном доме | Своя изба

Как самостоятельно сделать заземление в частном доме. Принципы работы заземления, расчет конфигурации этого устройства, материалы.

Современные строительные нормы (в частности ПУЭ) требуют, чтобы для защиты человека в жилых помещениях применялась хотя бы одна из следующих мер:

  • понижение напряжения
  • выравнивание потенциалов
  • использование двойной изоляции проводов
  • применение разделительных трансформаторов
  • установка устройств защитного отключения
  • обустройство зануления, заземления

Конечно, к вопросу безопасности следует подходить комплексно и воспользоваться всеми возможными способами, но заземление в доме должно быть обязательно.

Заземление электроустановок — это самый надёжный и действенный метод защиты, который вкупе с другими мероприятиями делает бытовое электричество абсолютно безопасным. По сути, заземление представляет собой умышленное соединение корпусов электроустановок (элементов, которые не под напряжением) с грунтом. Для многих домовладельцев организация заземления кажется делом либо слишком дорогим и технологичным, либо слишком простым, что тоже не совсем так.

В частном доме сделать надёжное заземление технически совсем не сложно, так как расстояние до земли совсем небольшое, а свободные площади во дворе можно найти всегда. Куда меньше повезло жителям старых многоквартирных домов, где заземляющие контуры уже не работают, и то некоторые соотечественники умудряются индивидуально заземлиться с верхних этажей, прокладывая проводник от своей квартиры по стенам здания до самой земли. Между тем было бы ошибкой полагать, что любой забитый в почву железный штырь, или любая водопроводная труба станет нормальным работающим контуром заземления. Заземление — это система, состоящая из нескольких важных элементов с конкретными нормируемыми параметрами, которая функционирует по определённым принципам, плотно взаимодействует с другими системами.

Основы работы защитного заземления

В неисправном электрическом приборе (например, при повреждении изоляции питающего провода) на его корпусе может появляться напряжение. Когда человек прикасается к устройству, ток устремляется в землю, проходя через его тело и часто нанося непоправимый вред, далеко не все защитные приспособления могут среагировать или успеть достаточно быстро разорвать цепь. Почему ток идёт в землю? Потому что она легко принимает разряд, так как обладает очень большой электроёмкостью. Если току утечки (сквозной ток проводимости, протекающий между двумя или несколькими электродами) предложить другой, более простой путь, например проводник с меньшим сопротивлением — для заземления оно не должно превышать 4 Ом, то он пойдёт к земле по нему, а не через человека с сопротивлением тела 1 кОм. В цепи возникает утечка тока, и  устройство защитного отключения (УЗО) за доли секунды отключает повреждённый участок.

Именно поэтому все современные электрические исполнительные устройства и агрегаты разрабатываются таким образом, чтобы к ним можно было подключить заземляющий проводник, а для разводки применяют трёхжильные провода. Это касается также всей современной бытовой техники, где корпус и один из контактов сетевой вилки соединены — для их питания применяют розетки с РЕ-контактом (усиками). Все светильники, люстры, бра имеют клеммы для присоединения «жёлтого» проводка, заземляются и металлические ящики распределительных щитков и металлоконструкции, на которых расположено силовое оборудование. В обязательном порядке заземляются все потребители сетей с напряжением переменного тока свыше 42 В, для постоянного тока — свыше 110 В. Заметим, что заземление обеспечивает не только электробезопасность людей, но также:

  • стабилизирует работу электроустановок;
  • защищает приборы от перенапряжений;
  • снижает количество сетевых помех и интенсивность электромагнитных излучений высокой частоты.

Заземляющее устройство состоит из следующих элементов:

  • заземлителя
  • заземляющих проводников

Заземляющим проводником будет любая часть заземляющего устройства, соединяющая электроустановки с заземлителем, это отдельные жилы проводов (общепринято — в жёлтой изоляции), элементы наружных и внутренних контуров, специальная шина, находящаяся в щитке.

Заземлитель — это электрод, часть цепи заземления, непосредственно контактирующая с землёй. Данный элемент обеспечивает стекание токов в грунт и их рассеивание. В зависимости от того, используются для этого заглублённые элементы строительных конструкций или созданный специально проводник, выделяются естественные и искусственные заземлители. Согласно ПУЭ предпочтение всегда необходимо отдавать использованию естественных заземлителей (пункт 1.7.35), в частном доме это может быть:

  • металлическая обсадная труба скважины;
  • любые стальные трубопроводы, в том числе трубы для прокладки электрических проводов;
  • свинцовая броня силового кабеля;
  • различные металлические стойки и опоры на улице, например, элементы забора;
  • заглублённые железобетонные и металлические элементы здания (колоны, фермы, шахты, фундаменты).

Искусственные электроды можно использовать, если сопротивление естественных заземлителей не соответствует норме, далее мы рассмотрим их подробнее.

Расчёт заземляющего устройства

Основной параметр, который необходимо рассчитать — это проводимость заземлителя. Иными словами, нам нужно подобрать электрод такой конфигурации, чтобы сопротивление заземляющего устройства не превышало нормативное. Положения ПУЭ указывают следующие цифры, которые являются допустимым максимумом:

  • 2 Ом — для линейного напряжения однофазного тока 380 вольт;
  • 4 Ом — для 220 вольт;
  • 8 Ом — для 127 вольт.

При трёхфазном токе максимальными напряжениями будут те же 2, 4 и 8 Ом, но только для напряжений 660, 380 и 127 вольт соответственно.

От чего же зависит проводимость заземлителя (читай, сопротивление заземляющего устройства)? Упрощённо — от площади контакта электрода с землёй и удельного сопротивления грунта. Чем крупнее заземлитель, тем меньше сопротивление, тем больше тока принимает грунт. Все формулы расчёта предлагают учитывать площадь поверхности электрода и глубину его погружения. Например, для расчёта единичного заземлителя круглого сечения имеем такую формулу:

где d — диаметр штыря, L — длина электрода, T — расстояние от поверхности до средины заземлителя, ln — логарифм, π — константа (3,14), ρ — удельное сопротивление грунтов (Ом*м).

Обратите внимание, удельное сопротивление грунта — это основной параметр расчёта. Чем меньше это сопротивление, тем более проводимым будет наше заземление и более эффективной защита. Основные базовые цифры для определённого типа грунта можно найти в общедоступных таблицах и графиках, но многое зависит от его фактического состояния — плотности, водного баланса, температуры, сезонной глубины промерзания, наличия и концентрации в нём «электроактивных» химических веществ — щелочей, кислот, солей. Более того, на разных глубинах ситуация может существенно меняться, другими становятся физические свойства материкового основания, появляются водоносные слои, которые уменьшают сопротивление, увеличивается температура… Как правило, с увеличением глубины грунт становится более приемистым по току.

При температурах ниже нуля сопротивление грунтов резко повышается из-за замерзания воды. Поэтому возникают определённые сложности с заземлением в районах с вечномёрзлыми грунтами. По этой же причине, длина заземлителей должна быть на порядок больше, чем сезонная глубина промерзания в нормальных широтах.

В идеале, сопротивление грунта и заземляющего устройства в целом необходимо исследовать практически, тогда как формулы помогут нам сделать базовые расчёты. Часто анализ происходит непосредственно на стадии монтажа контуров — погружают электроды и в реальном времени делают замеры проводимости заземления: если сопротивление слишком велико, то увеличивают количество заземлителей или степень их заглубления.

Отметим, что заземление должно работать в любое время года, поэтому его рекомендуют проверять в самых неблагоприятных условиях (засуха, морозы). Если такой возможности нет, к результатам применяются специальные коэффициенты, учитывающие сезонные изменения сопротивления грунтов в конкретной местности.

Если для обустройства заземлителя используется несколько электродов, то порядок расчётов будет несколько другим:

  1. Производится расчёт сопротивления для каждого из них (может применяться формула, указанная выше).
  2. Показатели суммируются.
  3. Необходимо учесть «коэффициент использования».
  4. Формула выглядит следующим образом:

где N — количество заземлителей, Ки — коэффициент использования, R1 сопротивление каждого электрода в отдельности.

Как видим, проводимость горизонтальных элементов, соединяющих электроды в единый контур, не учитывается.

Некоторую сложность может вызывать коэффициент использования — он отображает явление, при котором рядом расположенные электроды в контуре оказывают влияние друг на друга, так как зоны рассеивания токов в грунте при излишнем приближении начинают пересекаться. Чем ближе расположены отдельные заземлители друг к другу — тем больше общее сопротивление заземляющего устройства. Вокруг каждого электрода в грунте образуется рабочая сфера с радиусом равным его длине, значит, идеальное расстояние между заземлителями будет их длина в земле (L), умноженная на 2.

Отношение расстояния между электродами к их длине Число электродов Коэф. использования
1 5 0,7
1 10 0,6
1 15 0,53
1 20 0,5
2 5 0,81
2 10 0,75
2 15 0,7
2 20 0,67
Размещение по замкнутому контуру
Отношение расстояния между электродами к их длине Число электродов Коэф. использования
1 5 0,65
1 10 0,55
1 15 0,51
1 20 0,45
2 5 0,75
2 10 0,69
2 15 0,66
2 20 0,63

Чтобы рассчитать, сколько необходимо заглубить в грунт заземлителей, следует воспользоваться следующей формулой:

Где R — проектное сопротивление заземляющего устройства, R1 — сопротивление одного электрода, Ки — коэффициент использования.

Что касается схемы расположения заземлителей, то они не обязательно должны образовывать треугольник, хотя это самая распространённая конфигурация контура. Электроды могут располагаться в один ряд с последовательным соединением. Такой вариант удобен, если для обустройства заземления выделена узкая полоска земли.

Монтаж заземления

Принципиально можно выделить два типа заземляющих устройств, которые отличаются друг от друга по технике монтажа и характеристикам материалов. Первый представляет собой штыревую модульную конструкцию (заводского производства) с одним или несколькими электродами, второй — самодельный вариант с несколькими заземлителями из металлопроката. Основные их отличия заключаются лишь в организации заглублённой части — проводниковая, «верхняя», часть у них идентична.

Заводские наборы заземления технологичны и имеют ряд достоинств:

  • поставляются комплектно, элементы специально разработаны для обустройства защиты и произведены на промышленном оборудовании;
  • почти не требуют выполнения земляных, не нужны сварочные работы;
  • позволяют заглубиться на несколько десятков метров и получить очень низкое, стабильное сопротивление всего устройства.

Искусственные заземлители должны быть изготовлены из стального металлопроката. Для этих целей подходит:

  • уголок
  • труба круглая или прямоугольная
  • прут

Чтобы защитить металл от коррозии, применяют оцинкованные электроды. Также допускается применение электропроводного бетона в качестве заземлителя.

В заводских наборах это полутораметровые цельнотянутые омеднённые штыри с резьбами на концах. На первом элементе устанавливается острый конический наконечник, отдельные штыри соединяются посредством латунных резьбовых муфт. Электроды погружаются в землю с помощью ручных ударных инструментов (патрон SDS-Max, мощность удара — около 20 Дж). Для передачи энергии от перфоратора применяется переходник и направляющая головка. Соединения заземляющего проводника с электродом осуществляется через зажим из нержавеющей стали. Для защиты соединений от коррозии и снижения сопротивления на стыках применяется специальная паста.

Внимание! Заземлители нельзя окрашивать, смазывать или консервировать какими-то иными способами, снижающими их проводимость.

Воздействие коррозии (стальная деталь постепенно утончается) должно учитываться при выборе сечения электрода, его подбирают с некоторым запасом, что обеспечивает достаточную долговечность контуру. Минимально допустимые сечения заземлителей, находящихся в грунтах, ограничиваются нормативными документами:

  • прут оцинкованный — 6 мм
  • прут из чёрного металла — 10 мм
  • прокат прямоугольного сечения — 48 мм2

Внимание! Толщина полок прямоугольной стали или толщина стенок труб должна быть не менее 4 мм.

В качестве проводника, соединяющего в земле несколько электродов, чаще всего используется полоса, но можно применить проволоку, уголок, трубу. Этими материалами можно подвести заземление до самого электрического щита (сечение материалов имеет меньше ограничений: прут — 5 мм, прямоугольная сталь — 24 мм2, толщина стенок и полок — 2,5 мм).

Заземляющий проводник внутри здания должен иметь сечение, равное сечению фазной жилы, используемой в разводке по дому.

Тут также есть минимальные требования:

  • алюминиевый неизолированный — 6 мм
  • медный неизолированный — 4 мм
  • алюминиевый в изоляции — 2,5 мм
  • медный в изоляции — 1,5 мм

Для коммутации всех заземляющих проводников необходимо использовать шины заземления из электротехнической бронзы. В системе заземления ТТ эти элементы распределительного щита крепятся непосредственно на стенку металлического ящика.

Заглубление самодельного заземлителя производится с помощью кувалды, заводские комплекты забиваются отбойными молотками. В обоих случаях рекомендуем подготовить подмости или стремянку. Для работы с чёрным прокатом необходимо будет использовать ручную дуговую сварку.

Собираем заземляющее устройство

Рассмотрим порядок действий. В начальных пунктах будем указывать операции, характерные для монтажа обоих типов заземлителей.

Разметка и земляные работы. Заземлители рекомендуется монтировать в землю на дистанции около метра от фундамента. В соответствие с проектом делается разметка контура — как мы уже говорили, это может быть равносторонний треугольник, линия, окружность, несколько рядов… Расстояние между электродами принимается от 1,2 метра, делать его больше удвоенной длины заземлителя — бессмысленно. В качестве базового варианта, подходящего для большинства наших условий, можно принять треугольник со стороной 1,5–3 метра и длиной электродов в 2–3 метра.

Далее необходимо выкопать траншею глубиной около 70–80 см, минимальная глубина, которая допускается — 50 см. Ширина траншеи в точках заглубления должна обеспечивать удобство для сваривания проводников, обычно роют с откосами шириной около 0,5–0,7 метра.

Для забивания модульного одноэлектродного заземления потребуется только один приямок размером 50x50x50 см.

Подготовка электрода. Чтобы облегчить погружение заземлителя в грунт, металлопрокат с помощью болгарки заостряется, например, на уголке под углом срезаются полки, труба отрезается наискось, прут затачивается. Если применяется бывший в употреблении металл, то его, при необходимости, следует полностью очистить от защитных покрытий.

На заводской штырь модульного заземления накручивается остроконечная головка, соединение промазывается пастой.

Ударами кувалды уголки (чаще всего это уголки 50x50x5 мм) забиваются в грунт. Начало работ удобнее всего производить с подмостей. Если металл мягкий, лучше бить по заготовкам через деревянные прокладки. Оголовок заземлителя должен на 150–200 мм возвышаться над дном траншеи, чтобы мы могли соединить электроды в контур.

Заводские штыри заглубляются с помощью отбойного молотка с патроном под хвостовик SDS-Max и мощностью удара 20–25 джоулей. После погружения каждого штыря (1,5 метра), на него накручивается муфта и следующий элемент заземлителя, этот цикл повторяется, пока электрод не достигнет проектной глубины, или не произойдёт отказ (невозможность дальнейшего заглубления). В случае отказа, забиваются дополнительные заземляющие штыри, система становится многоэлектродной.

Заземлители соединяются горизонтальным проводником, как правило, наиболее удобно работать полосой 40×4 мм. Для чёрного металла здесь необходимо применять сварку, так как болтовые соединения быстро окислятся и сопротивление устройства повысится. Прихватка не подойдёт — нужен качественный длинный сварной шов.

От получившегося контура отводим полосу в сторону дома, изгибаем её и фиксируем на цоколе. На конце полосы привариваем болт М8, через который будет присоединён защитный заземляющий проводник, идущий из щита.

На последний модульный штырь устанавливается зажим-хомут и фиксируется проводник. Зажим обматывается специальной гидроизоляционной лентой.

Траншея засыпается грунтом. Рекомендуется для этих целей применять плотные однородные мелкозернистые составы.

Заводские наборы с одним электродом могут комплектоваться пластиковым ревизионным колодцем.

Проводник заземления ведётся в

распределительный щит. Он может крепиться непосредственно к конструкциям здания, исключение составляют участки с повышенной влажностью — там лучше применить изоляторы. Через стены проводник проводится посредством металлических или пластиковых труб-гильз, собственно, правила прокладки применяются те же, что и для «основной» разводки (об этом будет одна из следующих статей).

В распределительном щите проводник после обжатия болтовым соединением подключается к шине заземления, которая установлена на корпусе бокса (система ТТ).

Сопротивление заземляющего устройства проверяется мультиметром, если с учётом сезонных коэффициентов (определяются Госэнергонадзором для разных широт, есть готовые таблицы) оно превышает 4 Ом, то необходимо увеличивать количество электродов.

Во время коммутации вводно-распределительного устройства жилы проводов в жёлтой изоляции (они идут от потребителей тока) также зажимаются в разъёмах шины.

При подключении розеток, приборов, светильников жёлтые заземляющие проводники коммутируем на соответствующих местах (обычно они обозначены специальным знаком — три горизонтальной полосы разного размера), например, в розетках это центральный винт.

Система, в которой контур заземления никак не связан с нулевым рабочим проводником N называется «ТТ». Её рекомендуют к применению, когда варианты «ТN» (есть связь нейтрали и заземляющего проводника) применяться не могут, например, при неудовлетворительном состоянии воздушных линий электроснабжения. Разумеется, по этой расхожей причине она стала очень популярной. Но, необходимо отметить, что система ТТ с независимой глухозаземлённой нейтралью потребителей обязательно должна подстраховываться с помощью УЗО. Про устройства защитного отключения мы поговорим в следующей статье.

Источник: «http://www.rmnt.ru/story/electrical/562506.htm»>rmnt.ru

Вконтакте

Facebook

Twitter

Google+

LiveJournal

E-mail

Мой мир

svoya-izba.ru
