Армирование монолитной плиты

Важным этапом строительства дома является возведение фундамента. Эта основная часть принимает на себя нагрузки от подвижек грунта, от массива строения и других внешних факторов. Следовательно, фундамент должен быть достаточно прочным и надежным. Укрепить основание дома помогает армирование, то есть усиление металлическими арматурными прутьями.

С какой целью выполняют армирование плиты

Армирующий каркас является необходимым элементом фундаментной плиты. Однако многие строители пренебрегают этим этапом, считая, что бетон самостоятельно способен противостоять нагрузкам. Чтобы разобраться с вопросом, зачем нужно армирование фундамента, нужно знать, какие проблемы решает этот элемент. В частности речь идет о следующем:

  • Армирующий каркас делает основание прочнее, что позволяет противостоять нагрузкам больше, чем плита из обычного цемента.
  • Чистый бетон характеризуется высокой прочностью на сжатие, но плохо выдерживает изгибы. Металлические прутья не позволяют бетонной плите сгибаться от неравномерного давления. В результате снижается риск неравномерной усадки дома.
  • Армирующий каркас не позволяет бетонной плите деформироваться в результате вспучивания и подвижек грунта. Кроме того усиленный фундамент не боится резкой смены температуры и грунтовых вод. Следовательно, можно сделать вывод, армирование увеличивает срок эксплуатации и основания, и всей постройки.

Создание армирующего каркаса регламентируется специальными документами, где указаны рекомендуемые правила и размеры арматуры.

к оглавлению ↑

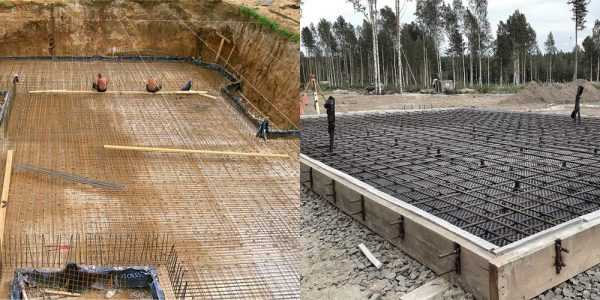

Армирование плитного фундамента

Армирование плиты

Армировать монолитную железобетонную плиту рекомендуется в зависимости от предполагаемой нагрузки, так как в некоторых местах она может быть значительной, например, под несущими стенами, колоннами или в углах.

к оглавлению ↑

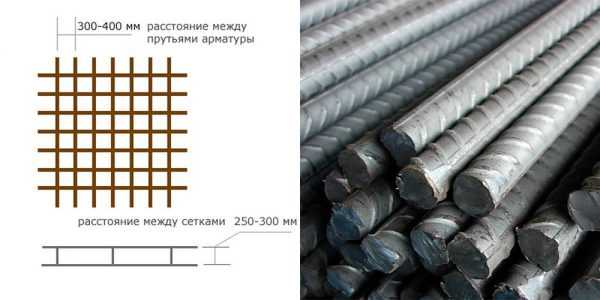

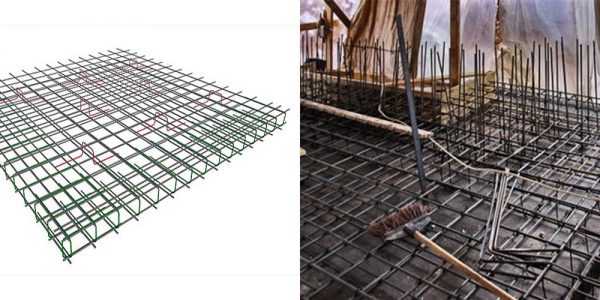

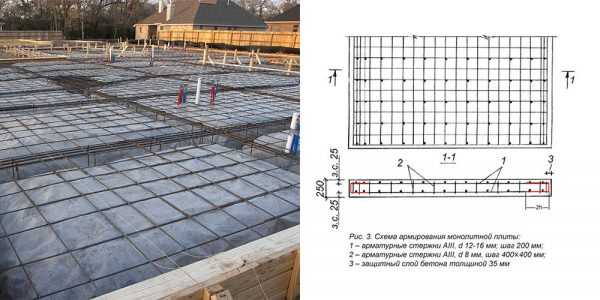

Схема армирования

Укладка арматуры выполняется в зависимости от толщины плиты. Если этот параметр не превышает 15 см, то армирование проводится в один слой. В противном случае усиливать монолитную плиту нужно посредством каркаса.

Каркас представляет собой сетку с ячейками, одинаковыми во всех направлениях. Причем для легких построек расстояние между прутками может составлять до 40 см, при возведении стен из кирпича или бетона расстояние уменьшается до 20 см.

В целом регламентируемый размер ячеек не должен превышать толщину плиты больше, чем в 1,5 раза.

В зонах продавливания, то есть под несущими стенами, размер ячейки уменьшается в 2 раза. Это делает каркас и основание более прочным и надежным.

к оглавлению ↑

Расчет диаметра арматуры

Диаметр арматурных прутьев, которые используются для усиления фундаментной плиты, является очень важным параметром. Поэтому необходимо предварительно определить сечение прутьев арматуры.

Чтобы определить минимальный диаметр арматурных прутьев, следует воспользоваться определенной методикой:

  • Рассчитывают сечение плиты, для этого длину умножают на высоту. Для примера можно взять 6 и 0,3 метра: 6*0,3=1,8.
  • Вычисляют допустимую площадь сечения прута, для этого сечение плиты делят на минимальный процент армирования (согласно регламентируемым документам этот параметр равен 0,15%): 1,8:0,15=27.
  • Определяют площадь арматуры в одном ряду:27:2=13,5.
  • Вычисляют минимальное сечение, зная длину плиты и шаг между прутьями: 13,5:31=0,43.

Расчет диаметра прутьев

Узнать диаметр прутка по соответствующему сечению можно в ГОСТ 5781.

В целом опытные строители рекомендуют использовать следующие показатели: при длине основания менее 3 метров, можно использовать прутья диаметром 10 мм. В противном случае следует брать более толстые элементы, до 12 мм. Чаще всего строители используют арматурные прутья сечением 12-16 мм. Кроме того существует ограничение диаметра арматуры: он не может быть более 4 см.

к оглавлению ↑

Расчет количества арматуры

Количество требуемой арматуры рассчитывается по достаточно простой схеме. К примеру, армирование будет выполняться для плиты размером 8*8 м.

Количество арматуры

  1. Принимая во внимание стандартный размер ячеек 0,2 м, определяют количество прутьев: 8:0,2=40.
  2. К этой цифре необходимо добавить еще один прут, в результате получается 41 пруток.
  3. Для получения сетки необходимы и перпендикулярные штыри, следовательно, полученный результат увеличивают вдвое: 41*2=82.
  4. Учитывая, что каркас состоит, как минимум, из двух слоев, удваиваем и это значение: 82*2=164.
  5. Таким образом, для армирования плиты 8*8 метров понадобится 164 прута.
  6. Однако в большинстве случаев арматурные прутья имеют стандартную длину, которая равна 6 метрам. Значит, необходимо вычислить общий метраж арматуры: 164*6=984 м.
  7. Количество вертикальных соединительных прутьев вычисляется аналогичным способом. Если учесть, что соединение выполняется в местах пересечения горизонтальных элементов, то можно получить следующее: 41*41=1681.
  8. Теперь следует определить длину соединительных стержней. Зная, что высота монолитной плиты составляет 20 см, а расстояние от каркаса до верхней и нижней части основания должно быть не меньше 5 см, определяют длину стержня: 20-5-5=10 см.
  9. Теперь можно определить общий метраж соединительных стержней: 1681*0,1=168,1 м.
  10. Суммируем все данные и получаем результат: 984+168,1=1152,1 м.

Если в магазине материал продают по весу, то можно определить и этот параметр. Средняя масса одного погонного метра прута составляет 0,66 кг. Следовательно, общий вес арматуры будет таким: 1152,1*0,66=760 кг.

Дополнительно о правилах выбора и расчета арматуры.

к оглавлению ↑

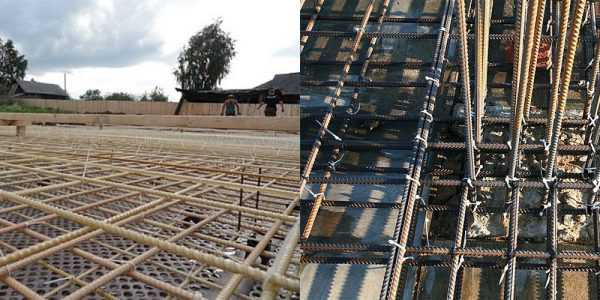

Способы создания арматурного каркаса

Чтобы собрать армирующий каркас для фундаментной плиты, необходимо соединить между собой прутья арматуры. Для этой цели используют два варианта: соединение сваркой и вязкой.

Сварочный метод используется очень редко, хотя в этом случае на изготовление каркаса требуется меньшее количество времени и сил. Основным недостатком такого способа является жесткое и неподвижное соединение, что не очень хорошо сказывается на качественных характеристиках монолитной плиты. Кроме того в процессе сваривания происходит расплавление металла, следовательно снижаются прочностные свойства арматуры.

Соединение прутьев с помощью вязальной проволоки не имеет особой жесткости. Под действием бетонной массы может наблюдаться растяжение проволоки, но разрыва в месте соединения не произойдет. Еще одним преимуществом соединения с помощью проволоки можно назвать экономию электроэнергии, так как работы проводятся вручную без использования сварочного или другого электрооборудования.

Ранее у нас уже была статья, в которой подробно рассказывается о том, как вязать арматуру.

к оглавлению ↑

Как избежать ошибок при создании армирующего каркаса

Ошибки могут совершаться на любом этапе строительства, армирование фундамента не является в этом случае исключением. Даже малейшие недочеты могут способствовать разрушению плитного основания или усложнить процесс бетонирования. Следовательно, необходимо подробнее узнать, какие ошибки совершаются на этапе армирования, чтобы полностью избежать их или свести к минимуму.

  • Самой главной ошибкой при армировании фундаментной плиты можно назвать неправильные расчеты предполагаемой нагрузки на фундамент или их отсутствие. Ведь на основании этих данных выбираются размеры арматурных прутьев, определяется схема расположения арматуры.
  • Прутья арматуры соединяются встык. Такой метод не может гарантировать прочности конструкции, поэтому рекомендуется соединять элементы внахлест, длина должна быть не меньше 15 диаметров.
  • В процессе укладки армирующего каркаса прутья расположены в непосредственной близости к почве или воткнуты в нее. В результате пучения или подвижек грунта происходит врезание арматуры в грунт, что приводит к образованию коррозии на прутьях. Это явление снижает прочность каркаса и всего основания.
  • Несоблюдение правил расположения прутков также может стать причиной разрушения плиты. Рекомендуемое расстояние между прутьями должно быть не более 40 см, а в некоторых ситуациях этот параметр снижается до 20 см.
  • Если торцы арматуры не имеют защитного покрытия, то под воздействием влаги из бетонного раствора может образоваться коррозия элементов.
  • Большое значение имеет правильное армирование под несущими стенами и в углах строения.
  • Установка каркаса проводится не на фиксаторы, а на деревянные бруски или другие нестандартные элементы. Они не только нарушают целостность бетона, но и способствуют проникновения влаги к металлическим элементам.

Армирование фундаментной плиты

Армирование фундаментной плиты — это очень ответственный и сложный этап. Но при соблюдении правил и точном выполнении расчетов можно самостоятельно осуществить этот процесс.



stroykarecept.ru

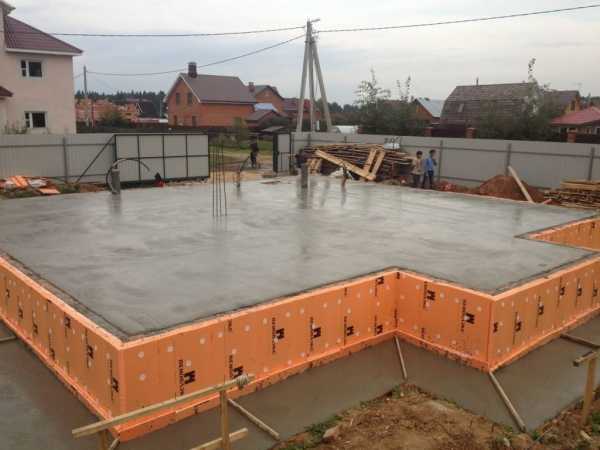

Плитный фундамент - плюсы и минусы, виды, стоимость и устройсво

Отечественное частное строительство нечасто использует плитный фундамент. Однако во всем мире он применяется весьма обширно для возведения самых разнообразных построек. Свойства такого фундамента делают его подходящим для самых разных климатических зон. Конечно, кроме существенных плюсов есть и некоторые минусы. Но обо всем поподробнее…

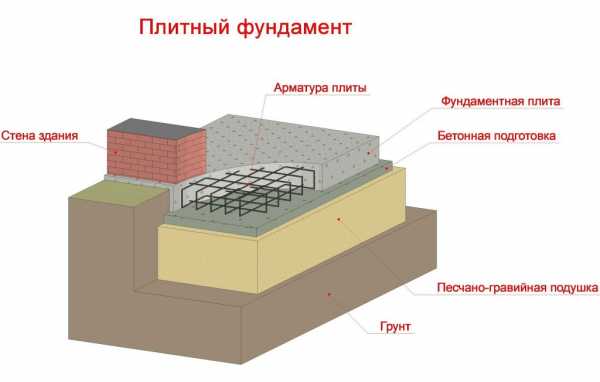

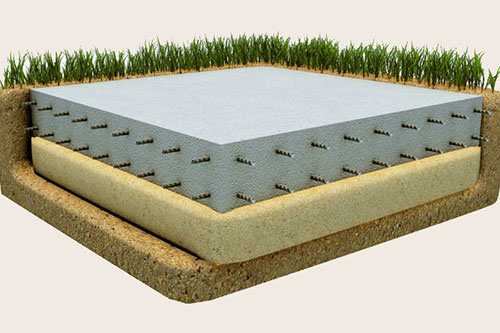

Под понятием плитного фундамента подразумевается плита из железобетона. Устанавливается она под всей площадью постройки. При этом может плита устанавливаться как на уровне поверхности земли, так и заглубляться в землю. Предназначение плитного фундамента состоит в распределении нагрузки на более объемную площадь, что предотвращает деформацию возведенных объектов при движениях грунта.

Толщина железобетонной плиты для плитного фундамента может варьироваться от 20 до 40 см. Укладка плит предполагает подготовку грунта и обустройство «подушки» из песка.

Преимущества и недостатки

Важнейшим преимуществом плитного фундамента является его большая площадь опоры, что существенно снижает давление, оказываемое на грунт. Как следствие, исключается неравномерная осадка постройки и деформация стен.

Среди прочих достоинств можно отметить следующие:

  • простота монтажа;
  • безопасность и долговременные гарантии прочности;
  • противостояние как наземным, так и грунтовым водам;
  • предотвращение движения грунта;
  • вероятность обустройства цокольного этажа;
  • применение плиты как основы пола первого этажа.

Существенный минус плитного фундамента заключается в его стоимости, более высокой в сравнении с другими вариантами. Однако они оправдываются за счет гарантированной надежности плитного фундамента перед негативными природными условиями.

Описание

Различается два типа плитного фундамента: классический и плавающий:

  • Фундамент классического типа располагается ниже обычного уровня промерзания почвы. Это позволяет дополнить постройку цокольным этажом или подвальным помещением.
  • Плавающий тип плитного фундамента закладывается на глубину 70-90 см от поверхности земли, что исключает возможность постройки вглубь.

Также различают следующие виды плитного фундамента:

  1. Обычный. Его укладка возможна при рытье обычного котлована, который затем утрамбовывается и выравнивается. При этом минимальная толщина «подушки» должна быть не меньше 15 см.
  2. Сплошной (монолитный), или утепленный. Подобный фундамент чаще всего используется в холодных климатических зонах.
  3. Фундамент из цельной решетчатой плиты. Применяется в основном для возведения крупных объектов.

Сфера применения

Применение плитного фундамента считается оптимальным вариантом при постройке домов из самых различных материалов, как легких, так и тяжелых. Его устройство допускается на любой разновидности почвы, от песчаной до торфяной. Плита превосходно выровняет вертикальные и горизонтальные смещения земли. Не боится такой фундамент и грунтовых вод, которые оказывают на него довольно большое воздействие.

За счет больших затрат бетона и металла плитные фундаменты редко применяются для возведения объектов с большой площадью застройки. Чаще всего их используют при строительстве небольших зданий. Эффективно применение плит в качестве фундамента на грунтах, подверженных излишней активности и пучению, а также в регионах с повышенной влажностью земли или высоким уровнем грунтовых вод.

В частном строительстве плитный фундамент может совмещаться с постройками из любых материалов. Это могут быть каркасные дома, дома из бруса или СИП-панелей, кирпича или газобетона.

Технология укладки

На начальном этапе закладки плитного фундамента необходимо исследование грунта в месте предполагаемого возведения объекта. Эта процедура необходима для определения толщины «песчаной подушки». Лишь затем составляется окончательный проект.

Монтаж плитного фундамента происходит в следующем порядке:

  1. Снимается верхний грунтовый слой, роется котлован. Глубина его должна превышать глубину промерзания почвы. Дно котлована выравнивается и трамбуется.
  2. Укладывается песчаная «подушка», которая также выравнивается и утрамбовывается.
  3. Монтируется гидроизоляция и дренажная система.
  4. По всему периметру будущего здания выставляется опалубка.
  5. Далее, также по периметру, устанавливается арматура (даже стеклопластиковая), производится армирование.
  6. Начинается заливка бетона. При этом бетонная масса заливается послойно, по 15 см. Если в качестве фундамента используются готовые плиты, то поверх их производится бетонная стяжка.
  7. Осуществляется вибрирование застывшего бетона, что обеспечивает дополнительную прочность.

Виды плит для фундамента

Плитный фундамент различается и по видам применяемых плит:

  • для небольших построек используется монолитная плита, характеризующаяся простотой технологии заливки и небольшой глубиной закладки;
  • для промышленных и высотных зданий используется фундаментная плита с ребрами жесткости, собираемая из отдельных плит, прочно скрепленных между собой, либо применяется полностью монолитная конструкция;
  • для строительства сверхустойчивых сооружений, особенно в зонах с повышенной сейсмической активностью, применяется коробчатая конструкция, собираемая из сборных или монолитных бетонных коробов, жестко скрепляющихся друг с другом.

Параметры плитного фундамента выбираются исходя из технологии строительства. В основном толщина плиты составляет 30-40 см. несмотря на то, что часто применяются сборные плиты, более надежной считается монолитная плита, обеспечивающая большую жесткость и надежность готового фундамента.

Из готовых плит для плитного фундамента применяются следующие виды:

  1. Плиты для фундамента мелкозаглубленного. Они устанавливаются по всей площади здания и наиболее равномерно распределяют нагрузку на грунт. Такие плиты рекомендуется использовать для домов из бревна, бруса и разнообразных стеновых блоков.
  2. Финская плита не очень толстая, однако, очень прочная и обладает прекрасными тепловыми характеристиками. Применяется чаще всего для каркасных домов и для зданий с теплым полом.
  3. Плавающие ребристые плиты прекрасно подходят для изменчивых грунтов. Они защищают здание от проседаний, разрушений и образования трещин. Единственным минусом таких плит является их более высокая цена.
  4. Теплая плита, по-другому, скандинавская или утепленная шведская плита, может устанавливаться на любом грунте, поскольку не позволяет почве пучиться, а теплоизоляционный слой предотвращает замерзание грунта. Подходит для использования в качестве пола первого этажа и для обустройства теплых полов.
  5. Плиты перекрытия довольно часто применяются в строительстве для обустройства плитного фундамента, это позволяет повысить надежность готовой конструкции.
  6. Дорожные плиты могут использоваться в качестве альтернативы бетонной заливке. При этом значительно сокращаются временные затраты, поскольку не требуется полностью заливать плиту, достаточно выполнить бетонную стяжку.

Для увеличения прочности постройки рекомендуется делать плитный фундамент немного шире основного здания. Лишние метр – два не сыграют существенной разницы в затратах, а надежность многократно увеличится.

Состав

Состав плитного фундамента полностью зависит от характеристик будущей постройки. При ошибках выбора материала исправить их после заливки будет невозможно. Марка бетона выбирается в зависимости от предназначения постройки и погодных условий:

  • для одноэтажных вспомогательных зданий (гараж, летний домик, хозяйственные постройки) можно применять бетон марки М50, при условии последующей установки стяжки из более прочного бетона;
  • если зимой температура опускается до -20 градусов, то лучше применить морозостойкую марку бетона F-75;
  • для постоянно эксплуатируемых жилых зданий следует выбирать прочный бетон марки М200 с повышенной водонепроницаемостью (не менее 95 %).

Если весь объем бетона не удается залить в один день, то продолжать работу можно не позже чем через 12 часов. В противном случае необходимо подождать 1-2 недели до полного высыхания залитого слоя и лишь затем продолжить заливку, это предотвратит образование трещин за счет неравномерного высыхания бетона.

Описание слоев

Если описывать плитный фундамент послойно, то выглядит он следующим образом (снизу вверх):

  1. Грунт. Перед укладкой фундамента копается котлован необходимой глубины, и дно его тщательно выравнивается и утрамбовывается.
  2. Песчаная «подушка». На грунт насыпается песок. При этом каждые 10 см он проливается водой и уплотняется.
  3. Геотекстиль. На него укладывается дренажная труба.
  4. Щебень. Необходим для предотвращения забивания грунтом отверстий дренажной трубы.
  5. Бетонная стяжка. Предотвращает повреждения гидроизоляции.
  6. Гидроизоляция. Ее установка необходима, поскольку бетон прекрасно впитывает влагу и при промерзании его могут образоваться трещины.
  7. Экструдированный пенополистирол, например Пеноплекс. Требуется для дополнительного утепления фундамента, особенно при холодном климате.
  8. Защитный слой из п/э пленки.
  9. Железобетонная плита.



Отзывы

«Плитный фундамент стал решением моей проблемы. В наследство я получил небольшой участок земли и хотел построить там дачу. Однако меня останавливало то, что грунтовые воды находятся в метре под землей. Но с применением плит это стало не существенно».

Игорь Сабельников, Воронеж

«Как бывший строитель, я могу утверждать, что плитный фундамент – это наилучшее решение. Он не просаживается, превосходная тепло- и гидроизоляция. Здание с таким фундаментом будет сверхустойчиво».

Вадим Решетов, Саратов

«Здравствуйте. Плитный фундамент я использовал при постройке дома по совету западных родственников, хотя изначально планировал воспользоваться обычным ленточным. Воспользовавшись советом, об этом не пожалел, я уверен в прочности постройки, а бетонную плиту использовал как пол цокольного этажа».

Григорий Мальцев, Томск
