Ленточный фундамент на винтовых сваях

От выбранного типа и способа возведения фундамента будут зависеть как долговечность, так и несущие характеристики планируемого к постройке сооружения. Видов и методик подготовки и обустройства основания существует множество, но часто они не учитывают вес здания, его геометрические размеры и материал, из которого будет осуществлено строительство. Застройщики недостаточно внимательно относятся к исследованию грунта, что в последствии негативно отразится на качестве фундамента.

Например, когда почва на участке болотистая и грунт нестабильный, рыхлый или место застройки обладает сложным рельефом, рекомендуется выбирать для основания фундамент ленточного типа на винтовых сваях. Это позволит решить все проблемные моменты, которые могут возникнуть как в процессе строительства, так и в процессе эксплуатации здания.

Чаще других, при возведении ленточного фундамента на винтовых сваях, особенно при самостоятельном обустройстве, выбирают мелкозаглубленный тип. Такая лента будет заглублена в грунт на 30-60 см, и должна располагаться на предварительно подготовленной подушке из песка и щебня толщиной до 40 см. Этот тип обустройства ленточной части основания применяют на слабопучинистом или непучинистом грунте. На других типах грунта ленточная часть должна находиться в подвешенном состоянии.

Ленточно-винтовой фундамент — это конструкция из вкрученных равномерно по всему периметру и в соответствии с проектной нагрузкой свай. Их верхняя часть, заканчивающаяся оголовком, монолитно крепится к ленте с помощью армирования и заливки бетоном по готовой опалубке.

Такой вид фундамента может отличаться методикой совместного применения свай и ленточной части основы, а также, способом обустройства ростверка. Отличия могут быть и в конструкции применяемых опор.

Типы ленточно-винтового основания

Такие фундаменты, имея общий принцип возведения, состоящий в идее передачи нагрузки на глубокие слои почвы, принято различать в зависимости от применяемых свай:

1. Винтовые сваи под фундамент. Они имеют в своей конструкции лопасти или резьбу, что помогает им вкручиваться в грунт на необходимую расчетную глубину. Винтовые сваи увеличивают несущую способность опоры, так как грунт вокруг лопастей утрамбовывается, а также, они обладают повышенной способностью к сопротивлению пучению.
2. Буронабивные сваи. Такие опоры подходят большинству фундаментов строений малой и средней массы, например, дому, построенному из пеноблоков. Для изготовления такой сваи необходимо пробурить скважину расчетной глубины, создать песчаную подушку, сделать армирование и залить бетоном. Если при обустройстве скважины происходит осыпание земли, делают обсадку. Обычно она делается при помощи стальной трубы, помещенной в скважину, или рубероида, свернутого в трубу.

3. Забивные сваи. В малоэтажном строительстве использовать нецелесообразно, так как их забивают при помощи специальной техники.

Подходящий вариант подбирается исходя из предварительных расчетов, с учетом надежности и практичности строения, а также, в зависимости от геодезических и климатических особенностей.

Где применяется ленточно-винтовой фундамент

Когда стоит выбор, какое основание применить — винтовые сваи или ленточный,  рекомендуется обустроить ленточно-винтовой вариант. Это монолитный фундамент, подходящий для большинства проблемных грунтов. Главная особенность состоит в том, что стены здания опираются на ленточную часть, а она, в свою очередь, с помощью свай передает нагрузки на грунт, глубже уровня замерзания. Таким образом достигается повышенная несущая способность каждой сваи, а затраты на возведение оказываются существенно ниже, чем у аналогичных оснований.

Ленточно-винтовой фундамент применяют в сфере строительства частных малоэтажных домов, коттеджей, дач, а также, различных хозяйственных строений, беседок, гаражей и пристроек. Сваи рекомендованы к применению на грунтах, подверженных морозному пучению, и на участках со сложным рельефом. Еще одной сферой применения является замена фундамента деревянного дома на винтовые сваи.

Основные достоинства и недостатки ленточно-винтового основания

К положительным моментам фундамента такого типа относят:

• винтовой или ленточный фундамент с винтовыми сваями можно обустраивать в любое время года и при любых погодных условиях;
• применяется на участках с большими перепадами высоты рельефа;

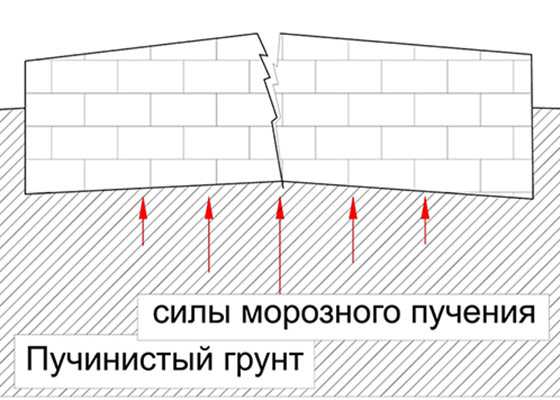

• предотвращает негативные последствия действия сил морозного пучения и противостоит подвижкам грунта;
• сроки возведения, судя по отзывам на винтовой фундамент, могут составлять от 3-5 дней;
• монтаж можно осуществить своими руками, не привлекая спецтехнику;
• ощутимая экономия средств при строительстве основания для дома на винтовых сваях, за счет экономии на расходных материалах и аренде спецтехники.

К недостаткам можно отнести такие ограничения:

• сложность применения этого типа основания для обустройства цокольного этажа;
• ограничение максимального веса здания и суммарной нагрузки.

Именно поэтому обязательно произвести точный предварительный расчет максимальной нагрузки будущего строения.

Расчет обоснования применения ленточно-винтовой основы

Если нет специальных теоретических и практических знаний и умений, рассчитать все параметры будущего фундамента будет очень сложно. Рекомендуется обратиться за помощью к подготовленным специалистам проектировщикам. Это позволит избежать различных недочетов и критических ошибок, что повлияет как на общую стоимость строения, так и на такие показатели как безопасность, срок службы и эксплуатационные качества.

Для проведения точного расчета надежного фундамента потребуются:

1. Исследования геологии участка. Данные о структуре и составе почвы, глубине ее промерзания, наличии или отсутствии грунтовых вод, перепадах рельефа.

2. Инженерный проект будущего строения.
3. Рассчитанные значения максимально возможных нагрузок на фундамент, исходя из общего веса всех стройматериалов, потраченных на здание, а также, всех остальных предметов, находящихся в нем.
4. Значения возможных просадок, пределы деформирования как некоторых элементов строения, так и всей конструкции в целом на любом этапе строительства и эксплуатации.
5. Расчетные данные о ширине и глубине фундамента дома.
6. Данные о методике соединения и устройства ростверка.

Для точного расчета надежного и качественного основания вышеперечисленных значений будет достаточно. Необходимо лишь вычислить нужный размер свай, глубину их вкручивания, взаимное расположение и их количество по табличным значениям. Кроме этого, по ним нужно выбрать тип армировки и гидроизоляции.

Порядок проведения и этапы обустройства леночно-винтового основания

Во время принятия решения о возведении такого фундамента своими силами, необходимо реально оценивать возможности и уровень технической подготовки. Вопреки кажущейся простоте конструкции основания, процесс его возведения затратный и трудоемкий. Он потребует не только наличия специальных навыков и умений, но и различных инструментов и приспособлений.

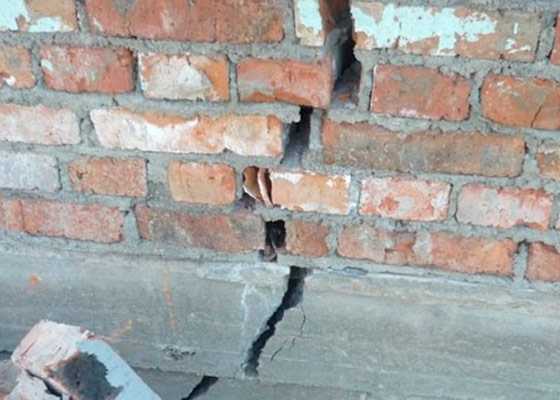

Важно! Не стоит забывать, что пренебрежение технологией возведения может привести к уменьшению надежности основания и серьезным повреждениям строения в дальнейшем.

Для построения ленточно-винтового основания необходимо выполнить такие работы:

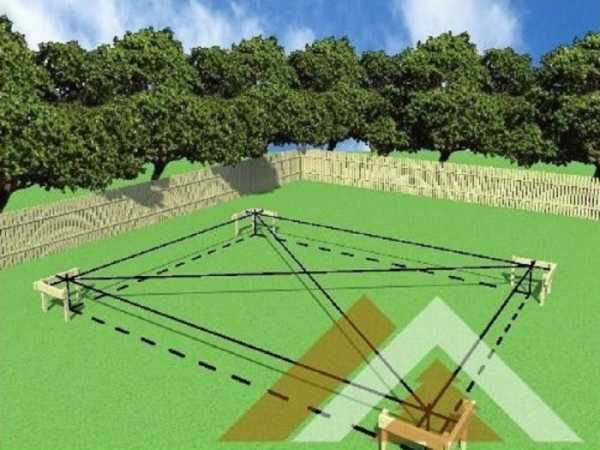

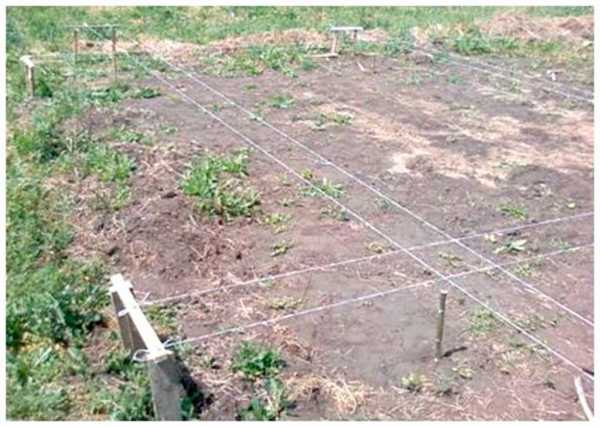

1. Подготовка площадки на месте запланированной застройки с проведением разбивки основания. Обозначение местоположения углов и осей, а также мест вкручивания свай. Ширину ленточной части не рекомендуется делать более 50 см. Разметка осуществляется строго по плану фундамента.

2. Определив точки расположения свай, проводится их вкручивание. Для этого необходимо знать расчетную глубину для сваи.
3. Работа по гидроизоляции фундамента считается одним из главных этапов, влияющий на долговечность конструкции. Обычно для этого применяют материалы в рулонах, например, рубероид. Рекомендуется прокладывать изолирующие материалы в несколько слоев, это создаст дополнительную защиту от влаги. Непосредственно винтовые сваи покрывают антикоррозийным покрытием или краской.
4. Если применяются буронабивные сваи, то необходимо подготовить скважины, гидроизолировать их и установить силовой каркас из арматуры диаметром от 10 мм.

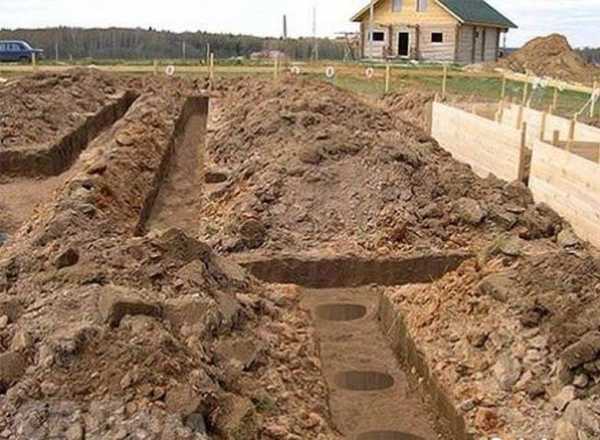

5. Под ленточную часть фундамента нужно выкопать траншею расчетной глубины. На дне траншей обустраивается песчано-гравийная подушка толщиной около 30 см.

6. Согласно правил возведения монолитной ленты фундамента, требуется соорудить силовой каркас из стальной арматуры, места соединений связываются специальной проволокой. Толщина прута арматуры не менее 12 мм.
7. Возведение опалубки для железобетонной ленты проводится при помощи деревянных обрезных досок толщиной не менее 50 мм, а также, могут применяться металлические листы, пластик, шифер или специальные формы из ЭППС.

8. Заливка бетонным раствором отверстий для свай, в случае применения буронабивных опор.
9. Возведение ленточной части фундамента рекомендуется осуществлять раствором марки не ниже М350. В зимний период необходимо добавлять пластификаторы, а также, обеспечить подогрев основания в течение первых трех дней. Заливку желательно произвести за один день.

По прошествии 5-7 дней, бетон набирает около 60-70% прочности и тогда можно начинать работы по возведению здания и отделке цоколя.

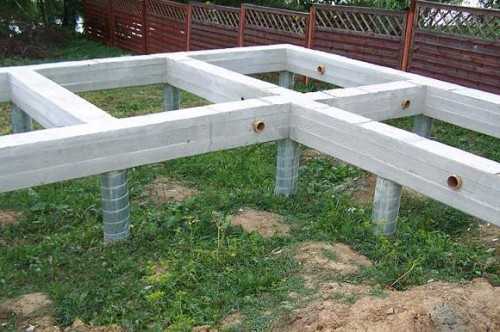

Ленточно-винтовой фундамент на сваях, выполненный самостоятельно, обеспечит долгие годы надёжной эксплуатации построенного объекта. Залогом успеха будут качественные материалы и точное соблюдение всех нормативов и правил.

bouw.ru

Ленточно свайный фундамент технология — Всё о строительстве

Свайно ленточный фундамент и его особенности

Одним из популярных видов ленточных фундаментов при возведении дома из нетяжёлых стеновых стройматериалов является свайно-ленточный фундамент. Это уникальный компромисс между невысокой стоимостью, скоростью возведения и надёжностью основания строительной конструкции.

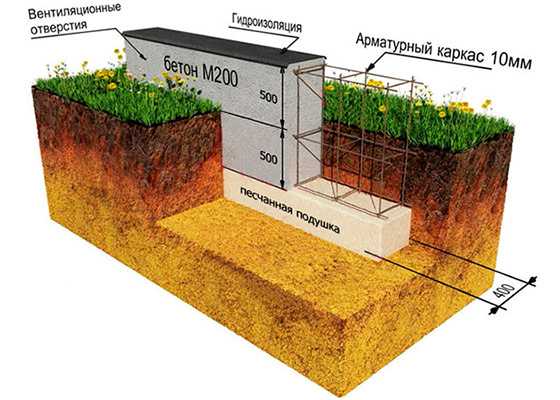

Такой вид фундамента представляет собой монолитную железобетонную мелкозаглубленную ленту, на которую опираются стены здания, равномерно её нагружая. Сцепление же с твёрдыми слоями грунта достигается через забитые сваи, проходящие ниже глубины промерзания.

Преимущества усиленной сваями ленты

Основные достоинства свайно-ленточного фундамента таковы:

1. Возможность возведения на участке с существенным уклоном
2. Подходит для слабых грунтов
3. Невысокая материалоёмкость конструкции
4. Умеренная технологичность — возможность выполнить все работы самостоятельно без применения тяжёлой спецтехники.

Недостатки немногочисленны, однако имеют место:

1. Обязательное выполнение проектных расчётов специалистами с учётом свойства грунта конкретной местности. Необходимо точно определить количество свай, их параметры, глубину и места их заложения
2. На таком фундаменте рекомендуется возводить стеновые конструкции из лёгких стройматериалов: пенобетон, полистиролбетон, ракушечник и им подобных. Особенно популярен в гражданском строительстве свайно-ленточный фундамент для дома из газобетона
3. Придётся забыть об устройстве подвального или цокольного помещения

Несмотря на перечисленные минусы, ленточный фундамент на сваях продолжает пользоваться высокой популярностью в нашей стране, поскольку в итоге застройщик получает надёжное основание для постройки за вполне приемлемую стоимость. Ещё один вид — столбчато-ленточный фундамент очень похож по параметрам, однако имеет ряд как конструкционных отличий, так и по назначению.

Виды свай и особенности их монтажа

Сваи для ленточного фундамента бывают металлическими винтовыми и буронабивными. Металлический образец представляет собой сортаментную трубу диаметром 57-133 мм с приваренными винтовыми лопастями. Для вечномёрзлых грунтов диаметр винта составляет300-400 мм, для пучинистых и обводнённых 500-850 мм. Перед монтажом такие сваи необходимо тщательно покрыть грунтовкой и краской, для обеспечения долговечности. Вкручивают их как при помощи спецтехники, так и самостоятельно, применив соответствующий рычаг. После достижения заданной глубины внутрь трубы заливают бетон.

Буронабивные сваи представляют собой более сложную конструкцию и выполняются прямо на стройплощадке. В месте установки согласно проекту при помощи бура устраивается скважина, на дно которой слоем в 30 см засыпается и трамбуется хорошо увлажнённый песок.

Дальнейшие действия выполняются в следующей последовательности:

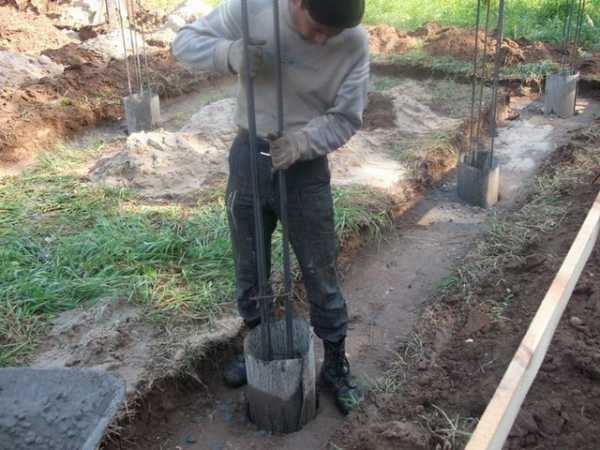

1. Установка опалубки. В скважину погружается труба из стали, пластика, асбоцемента. Можно своими руками свернуть трубу из рубероида, попутно выполнив гидроизоляцию.
2. Армирование. Внутрь полученной трубы вставляется армокаркас, который можно связать из прутов диаметром 10-14 мм при помощи стальной проволоки.
3. Заливка. После того, как бетон уложен слоем в 30-40 см, трубу приподнимают на 20 см, чтобы раствор растёкся по основанию скважины и образовал «подошву». Далее выполняют выравнивание сваи по уровню. Продолжают заливку после затвердения «подошвы».

Устройство ленты — секреты и тонкости

Сваи — готовы, траншея — вырыта, можно приступать к выполнению основной конструкции.

На дно траншеи сыпется песок слоем 20 см, после чего проливается водой и трамбуется. Сверху укладывается подкладочный рубероид марки РКП, далее можно приступить к устройству опалубки.

Для гурманов — щиты из струганной шпунтованной доски, а в бюджетном варианте подойдёт необрезной еловый горбыль, щиты из которого будут обмотаны упаковочной стрейч-плёнкой. С тонкостями монтажа опалубки придётся ознакомиться отдельно.

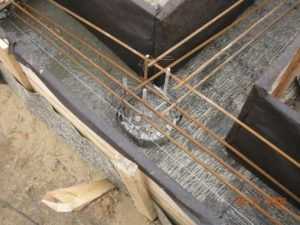

Внутрь опалубки закладывается армопояс, который связывается из арматуры диаметром 10 мм при помощи стальной вязальной проволоки.

Бетон, желательно марки 400, лучше всего заливать «единым ковшом», то есть за один день.

Укладка раствора выполняется слоями примерно в 40 см по периметру с обязательным уплотнением методом штыкования или виброплитой. По достижении заданной высоты ленты верхнюю грань выравнивают правилом и «железят». Эта нехитрая, но «секретная» операция заключается в посыпании свежей бетонной поверхности свежим цементом желательно марки 500 слоем 1-2 мм.

Затем всю ленту укрывают от атмосферных осадков — сильный ливень или град могут нарушить геометрию конструкции. Бетоны на основе цемента схватываются в течение 28 дней, причём для правильного набора показателей твёрдости и прочности схватываться он должен в условиях повышенной влажности. Если погода стоит жаркая и засушливая — во избежание растрескивания ленточный фундамент на сваях необходимо смачивать, например из шланга. В сельской местности, в старину, изготавливали маты из камыша и поливали их водой.

Свайно-ленточный фундамент своими руками

В отличие от ростверка на винтовых, буронабивных конструкциях, свайно-ленточный фундамент используется для тяжелых зданий с кирпичными, блочными стенами, может иметь подвальный/цокольный этаж. Высокий бюджет строительства в этом случае компенсируется снижением себестоимости квадратного метра жилища.

Технология ленты МЗЛФ по сваям

Чтобы изготовить свайно-ленточный фундамент для кирпичного коттеджа, необходимо выполнить земляные работы. Если в проект заложен цокольный эксплуатируемый уровень, техподполье, вырывается котлован. Для здания без подвала достаточно траншей под несущими стенами шириной 0,6 – 0,7 м. Рабочим должно быть удобно бурить/погружать сваи внутри подземной выработки, заливать бетон, укладывать арматуру.

По наружному периметру траншеи необходимо уложить дренажные трубы, диаметр которых равен 11 см. Заводить дрены под фундамент запрещено, если изготавливать дренаж позже, резко увеличится объем земляных работ. Глубина котлована/траншей составляет 40 – 70 см.

Монтаж свайного поля

На слабых грунтах (торфяник, плывун, пылеватый песок) ленты МЗЛФ излишне подвижны, обладают нестабильной геометрией, подвержены усадке. Сваи проходят указанные пласты насквозь, достигают несущего пласта, передавая нагрузки на скальные породы. Потому для сложных геологических условий свайно-ленточный фундамент является оптимальным методом.

Винтовые сваи

Перед изготовлением свайного поля производится пробное вкручивание, необходимое для выявления глубины пласта с достаточной несущей способностью. СВС погружаются в нескольких местах в пятне застройки, достижение несущего пласта укажет резко увеличившийся момент затяжки. При известной глубине можно приобрести СВС нужной длины.

Изготавливается свайно-ленточный фундамент по стандартной технологии:

• два помощника вращают сваю ломами, рычагами
• мастер поддерживает вертикальное положение ствола СВС
• несущий пласт должен залегать ниже отметки промерзания

Для более качественного позиционирования, облегчения захода СВС в грунт перед монтажом в проектных отметках бурят лидер-лунки чуть меньшего диметра глубиной 0,5 м. В эти отверстия сваю легче установить, задать ей строго вертикальное положение.

Домашние умельцы разработали методику для механизации погружения бытовым инструментом. Дрель 1,5 – 2 кВт крепится на сваю через специальный гайковерт-редуктор с передаточным числом 1/60. После чего оператору остается контролировать вертикаль, вращает СВС электроинструмент.

По увеличению крутящего момента после прохождения глубины промерзания становится понятно, что лопасти достигли несущего пласта. На этом погружение заканчивается, сваи подрезаются на 2/3 высоты фундаментной ленты для связки с бетоном. В них прожигаются, просверливаются отверстия, в которые пропускаются прутки, позже связываемые с сетками армопояса.

Буронабивные сваи

Для МЗЛФ по сваям буронабивные конструкции являются лучшим методом, позволяющим получить монолитную пространственную конструкцию сложной геометрии.

Технология имеет вид:

• пробное погружение СВС для геологических изысканий (позволяет вычислить глубину сваи)
• бурение глухих отверстий в земле до уровня несущего горизонта по результатам предыдущего исследования (обязательно ниже промерзания почвы в регионе)

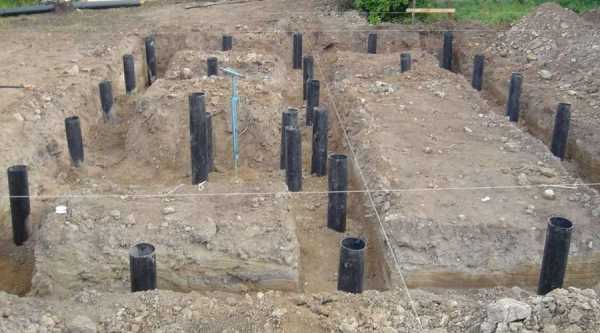

• монтаж опалубки из полиэтиленовых, асбоцементных труб 20 – 30 см диаметра либо кусков рубероида
• армирование внутри опалубки конструкцией из нескольких вертикальных прутков (12 – 16 мм), связанных круглыми, квадратными, треугольными перемычками (6 – 8 мм арматура)

Залить сваи можно сразу, оставив выпушенную наружу арматуру для связки с сетками ленты, или одновременно с МЗЛФ на следующем этапе. Во втором случае прочность будет выше, срок эксплуатации дольше.

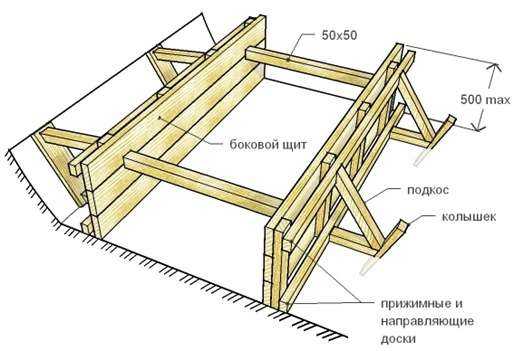

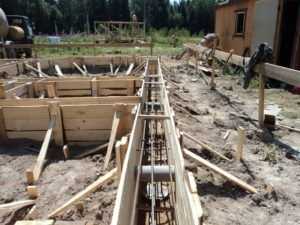

Установка опалубки

Для сокращения объемов работ 70% индивидуальных застройщиков льют ленту в землю, добавляя опалубку лишь в цокольной части над уровнем земли. В этом случае отсутствует доступ к боковым стенкам фундамента для их гидроизоляции. Правильная технология подразумевает монтаж опалубки по всей высоте ленты с двух сторон. Это увеличивает объем земляных работ, расход пиломатериала для щитов опалубки, зато окупается высоким эксплуатационным ресурсом фундамента.

Перед установкой опалубки необходимо выполнить действия:

• уложить дрены – гофра или гладкие трубы в двойном геотекстиле со щелевой, дырчатой перфорацией, проходят за периметром ленты с наружной стороны на уровне ее подошвы, засыпаются щебнем вровень с подушкой, создаваемой в дальнейшем
• изготовить подушку – последовательное уплотнение виброплитой каждых 10 см песка (дважды), щебня (дважды)
• залить стяжку – обеспечит целостность гидроизоляционного ковра, который неизбежно порвет щебенка
• гидроизолировать подошву МЗЛФ – 2 – 3 слоя рулонной изоляции Бикрост или любого аналога на стекловолокне со склеиванием стыков мастикой

Гидроизоляция не обрывается под подошвой, выпускается на стенки траншеи на всю высоту ленты, чтобы слой по всей бетонной конструкции был непрерывным.

Армирование

При сооружении армопоясов нужно учесть, что лента работает в земле на сжатие, изгиб, кручение, растяжение в зависимости от сезона. Поэтому необходимо два пояса в нижней, верхней части. Технология имеет вид:

• изготовление карт – сетки из арматуры либо продольные прутки, соединенные горизонтальными перемычками (шаг 30 см в углах, сопряжениях стен, 60 см на прямых участках)
• укладка нижнего пояса – сетки опираются на бетонные бобышки сечением 10 х 10 см, высотой 15 мм, запрещено укладывать их на гидроизоляцию, щебень, куски арматуры
• монтаж верхнего пояса – к нижней сетке привязываются вертикальные перемычки либо хомуты, верхняя карта укладывается на них, металлические элементы должны быть погружены в бетона 15 мм минимум после заливки

Продольные прутья имеют сечение 12 – 16 мм, перемычки, хомуты изготавливаются из арматуры 6 – 8 мм. Вместо сварки рекомендуется вязальная проволока либо полимерные хомуты. Прутки не должны иметь ржавчины, очищаются от грязи. Армопояса ленты связываются проволокой с арматурой свай с перехлестом 30 – 60 см в двух местах.

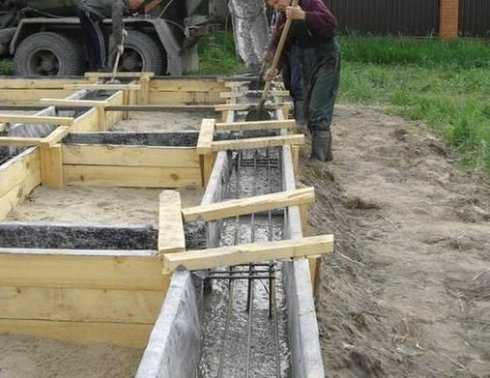

Бетонирование

При заполнении бетоном опалубки необходимо учесть требования нормативов СП (бывшие СНиП в улучшенной редакции):

• запрещен сброс бетона с высоты больше 0,5 – 1 м
• заливка должна производиться с перестановкой миксера, при транспортировке смеси лопатами внутри опалубке бетон теряет свойства
• рекомендуется наполнение опалубки за один прием с перерывом подачи смеси не больше 2 часов
• если заливка в один день невозможна, используются вертикальные перемычки без разрезания арматуры (обычно сетка Рабица с мелкой ячейкой)

Уплотнение глубинными вибраторами или ручным способом (кусками арматуры) является обязательным условием. Перед перестановкой наконечника вибратора в другое место (через 40 см в одну сторону по кольцу) должен прекратиться выход пузырьков, образоваться цементное молочко, крыться щебень.

Летом бетон укрывают пленками от дождя, зимой от замерзания. От чрезмерного обезвоживания поверхность укрывается песком, опилками, мешковиной, поливается лейкой. В холодную погоды внутри опалубки размещают греющий кабель, остающийся вмурованным в ленту по окончании работ. Распалубка для гидроизоляции возможна на 7 – 5 сутки, кладка, монтаж сруба через 2 недели минимум.

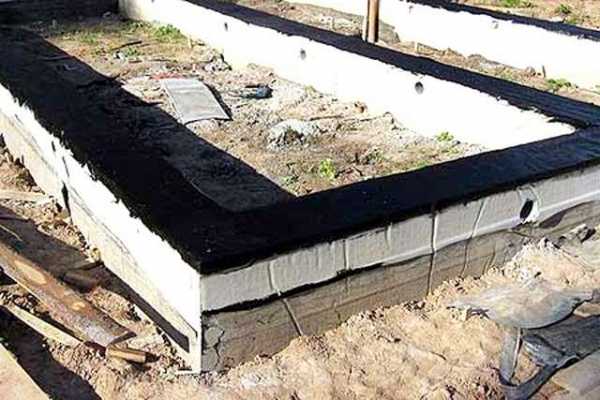

Гидроизоляция

Любая бетонная конструкция здания, заглубленная в землю либо имеющая с ней контакт, неизбежно подвергается коррозии. Даже при отсутствии ливневых, паводковых стоков в почве присутствует влага, проникающая при обратном давлении в поры фундамента. Дренаж способен защитить подошву основания, но бесполезен для защиты верхнего уровня.

Гидроизоляция решает проблему, изготавливается несколькими способами:

• праймеры – пенетрирующие составы вступают в химическую реакцию (осмос) с цементом, изменяют структуру бетона по всей толщине ленты, это самый дорогостоящий способ
• оклеивание – рулонные материалы приклеиваются к бетону в несколько слоев, нахлест герметизируется мастикой
• окрашивание – специальные краски на битумной, эпоксидной основе
• обмазывание – мастики, пропитки аналогичного состава

Для оклеивания ленточного фундамента следует выбирать рулоны на основе полиэфира, стекловолокна с двусторонней битумной пропиткой (например, Линокром, Бикрост, Техноэласт). Основным условием для любой технологии является непрерывность покрытия. Поэтому рулонные материалы укладываются под подошву ленты, приклеиваются после заливки бетона на наружные, внутренние поверхности, загибаются на верхнюю грань.

Похожие статьи:

Навигация по записям

Устройство свайно-ленточного фундамента

Одной из разновидностей монолитных оснований для построек является свайно-ленточный фундамент. Он применяется при строительстве сооружений на почвах со слабыми несущими показателями и соединяет в себе плюсы и минусы двух видов: мелкозаглубленного ленточного фундамента и свайного.

Итоговая конструкция получается прочной, надежной и способной выдержать механические нагрузки от возведенного на ней сооружения. Построить его можно и самостоятельно, соблюдая технологию работ и используя простейшее оборудование, что значительно снизит денежные затраты.

Свайно-ленточный фундамент: конструкция, сфера применения

Ленту на сваях кладут мелкозаглубленную

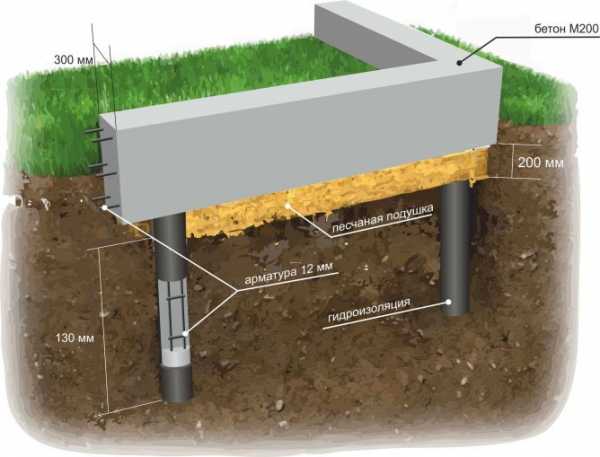

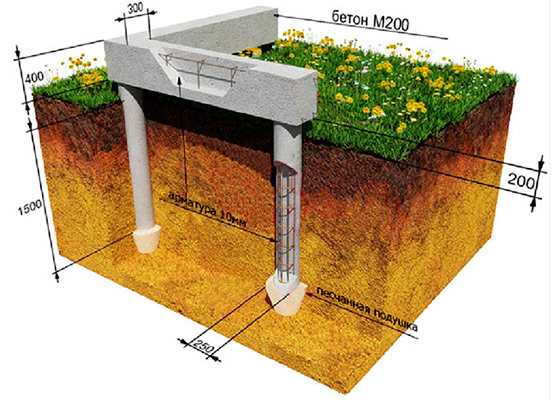

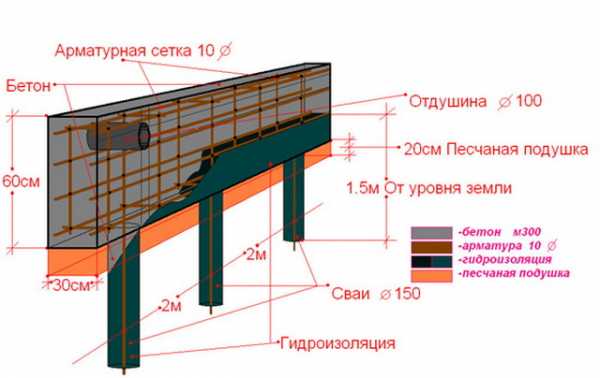

Ленточный фундамент на сваях – это конструкция, состоящая из мелкозаглублённого монолитного основания, опирающегося на вбитые в землю сваи. Их заглубляют ниже, чем на глубину промерзания почв по данной местности. Часто опорой им служат твердые породы. Перепады высот рельефа, рыхлые почвы – не являются преградой строительству.

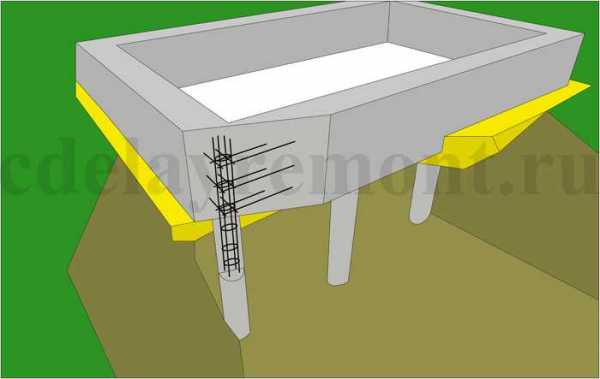

Верх такого основания — ростверковый фундамент, передающий большую часть нагрузки, создаваемой сооружением, на сваи, а меньшую ее долю – на грунт. На него опираются наружные стены, перегородки. Он отличается от обычного ленточного по высоте, глубине залегания. Фундаментная лента создается способом залива бетоном.

Арматурой выполняется дополнительное усиление свай и монолитного блока.

Буронабивные сваи заливают раствором

По виду взаимодействия с грунтом установленные опоры подразделяются на сваи-стойки и висячие. Первые упираются в нижележащие твердые породы. Вторые удерживает сила трения, возникающая между их корпусом и почвой.

Для устройства фундамента применяются сваи таких разновидностей:

• буронабивные, формирование которых происходит непосредственно во время проведения строительных работ путем заливания пробуренных скважин бетонным раствором;
• забивные – представляют собой готовые заостренные стержни, для использования которых требуется применение спецтехники;
• винтовые – металлические трубы с литым либо приваренным наконечником.

Буронабивные сваи подойдут для загородных коттеджей

Буронабивные опоры характеризуются наибольшей прочностью, потому что образуют единую конструкцию с ростверком.

Такое комбинированное основание служит для возведения следующих построек:

• коттеджей;
• малоэтажных домиков;
• зданий, имеющих полуподвальные комнаты.

На свайном фундаменте с ростверком строительство выполняется нетяжелыми материалами:

• деревом;
• пеноблоком;
• газобетоном;
• керамическими блоками;
• разнообразными каркасными панелями.

Винтовые сваи можно закрутить своим руками

Можно создать винтовой фундамент своими руками и из буронабивных свай.

Процесс можно осуществить, используя лишь ручные инструменты.

Это объясняет популярность этих видов опор в индивидуальном строительстве.

Данное комбинированное основание строится быстрее простого ленточного, меньше его по затратам приблизительно на 30%. При этом не требуется выкапывать глубокие траншеи и применять сложную технику, но перед началом строительства в любом случае требуется производить расчеты.

Достоинства и недостатки комбинированного основания

Комбинированные основания соединяют в себе достоинства и недостатки обоих типов

Достоинства ленточно-свайного фундамента, как и его недостатки, определяются тем, что данный вид соединяет в себе особенности монолитных оснований ленточного и свайного типов.

Основным индикатором для использования является то, что после дождей влага остается на поверхности, либо в верхней части грунта.

Таблица – Положительные и отрицательные свойства комбинированного фундамента ленточно-свайного типа

Фундамент имеет широкий спектр преимуществ на пучинистых, неустойчивых, рыхлых почвах, перекрывающий все недостатки. Хорошо подходит для возведения газобетонных облегченных построек.

Предварительный расчет и необходимые материалы

Строительство свайно-ленточного типа фундамента рекомендуется начинать с проведения предварительных расчетов. Зачем их делать? А затем, чтобы избежать проблем после возведения постройки.

По ходу их выполнения требуется определить необходимое число свай, их диаметр, глубину заложения и ширину монолитной ленты основания, способствующую равномерному распределению нагрузки.

Проведение вычислений предпочтительно доверить специалистам, имеющим соответствующий опыт работ. От правильности расчетов напрямую зависит срок эксплуатации возводимого сооружения.

В подсчетах учитываются:

• нагрузка на сооружение, создаваемая ветром;
• этажность, габариты будущего здания;
• характеристики применяемых в строительстве материалов;
• геологические характеристики почвы. Подробнее о возведеннии данного фундамента, смотрите в этом видео:

Перед тем, как сделать ленточный фундамент для дома из газобетона или другого легкого материала, требуется запастись инструментом и материалами, указанными в таблице.

Все требуемые расчеты можно выполнить и самостоятельно, используя приблизительные методики. Они приводятся в специальной литературе.

Инструкция по самостоятельному возведению фундамента

Для выполнения ленточной части фундамента необходимо смонтировать опалубку

Чтобы сделать свайно-ленточный фундамент своими руками, потребуется пошаговая инструкция. Все работы выполняются в указанном в ней порядке последовательно друг за другом.

Применяемая для создания из буронабивных свай фундамента технология состоит из таких этапов:

• выполнение предварительных расчетов;
• подготовка участка под застройку: уборка мусора, снятие травянистого слоя и выравнивание (по возможности)
• проведение разметки под стены и перегородки;
• выкапывание под фундаментную ленту траншеи по линиям отметки, глубиной не более 0,5 м и создание на ее дне песчаного либо гравийного слоя;
• бурение скважин под сваи делается на глубину, большую отметки промерзания (на 0,5 м) с шагом 1-2 м, а диаметром на 15 см большим свайного;
• в них засыпается песчаная подушка (15-20 см), после чего она утрамбовывается;
• устанавливаются трубы (металлические или асбестоцементные), заливается бетон;
• пока он не схватился – опоры выравнивают по уровню;
• после застывания устанавливают каркас из арматуры, доходящий по высоте до верха бетонного фундамента;
• с помощью саморезов и гвоздей собирают герметичную деревянную опалубку;
• вся конструкция заливается бетоном, утрамбовывается, верх фундамента выравнивается;
• определенное время ожидают застывания бетонного раствора;
• после чего грунтуют поверхность, делают гидроизоляцию, утепление основания. Подробнее о расчетах смотрите в этом видео:

Арматура для свай вяжется отдельно

Армирование выполняется металлическими прутками 8-16 мм в поперечнике, укладываемыми сеткой по 3-м направлениям. Точки пересечения увязываются вязальной проволокой.

Выступающие элементы опалубки должны быть обращены наружу.

Углы ее скрепляются при помощи брусков. Вся конструкция укрепляется подкосами и стяжкой.

Раствор замешивается в пропорции: 1 доля цемента (500 марки) на 5 частей песка с добавлением пластификатора.

Сооружение от воздействия осадков накрывают полиэтиленовой пленкой. Время высыхания бетона зависит от климатических условий местности и варьируется в широком диапазоне. Если температура воздуха высокая, следует избегать пересыхания бетона путем периодического увлажнения его водой.

Свайный фундамент для дома из газобетона (дерева, каркасных конструкций) можно создать самостоятельно, следуя изложенной технологии, что сэкономит деньги и поспособствует приобретению нового опыта.

Рабочие нюансы

Вместо песчаной подушки можно использовать мелкий гравий

Возводя свайный фундамент своими руками по пошаговой инструкции, приведенной выше, следует учитывать определенные нюансы. Их соблюдение помогает избегать мелких, а иногда и крупных проблем. Они повышают качество конечного сооружения. Вот основные рекомендации:

• вместо песка в качестве подушки можно использовать мелкий гравий;
• опалубка снаружи смазывается битумом, на который наклеивается рубероид;
• сама железобетонная лента делается шириной от 30 до 40 см, высотой – до 0,7 м в зависимости от расчетной нагрузки;
• для соединения прутьев каркаса лучше использовать сварку;
• когда опалубка установлена от земли, тогда целесообразно создать слой подсыпки из песка, убираемый через 10 дней;
• в жару бетонное основание увлажняют первую неделю.

Несоблюдение технологии может привести к ряду негативных последствий. Они способствуют значительному сокращению срока службы здания и даже к внезапному растрескиванию его стен.

Свайно-ленточный (ростверковый) фундамент для дома – это вариант, применяемый на пучинистых грунтах, неустойчивых к воздействию нагрузок со стороны построек. Подробнее о нюансах возведения ленты на сваях смотрите в этом видео:

Правильное проведение строительных работ – гарантия того, что основа получится устойчивой и прослужит долгое время. Хорошо подходит такой фундамент под дом из газобетона и других легких материалов. Возможность возведения основания своими руками и отсутствие требований к рельефу рабочей площадки делают данный вид основания незаменимым в ряде случаев.

Устройство свайного фундамента своими руками

Устройство ленточного фундамента

Сравнительный анализ свайного и ленточного фундаментов

Устройство мелкозаглубленного ленточного фундамента

Ленточно-столбчатый фундамент своими руками

Источники: http://remontami.ru/svajno-lentochnyj-fundament/, http://fundamentdomov.ru/svajno-lentochnyj-fundament/, http://kakfundament.ru/lentochnyj/svajno-lentochnyj-fundament

blogforbuilder.ru

вся правда о хитрой технологии

Содержание:

1. Морозное пучение
2. МЛФ
3. Сваи
4. Ленточно-свайный фундамент

И снова здравствуйте на страницах нашего блога.

А вы уже слышали о новом веянии в дачном строительстве? Ленточный фундамент со сваями наделал много шуму, вызывая самые оживлённые споры на строительных форумах. Давайте и мы попробуем разобраться: действительно ли это панацея от всех бед или неудачная выдумка доморощенных «Кулибинов»?

Впервые я услышал о данном виде основания ещё в университете. Там уважаемые люди с серьезным как теоретическим, так и практическим опытом настойчиво рекомендовали усиливать забивными или буронабивными сваями тяжёлые ленточные или даже плитные фундаменты при использовании их на наклонных участках рельефа.

Тогда доводы учёных мужей выглядели вполне убедительными. Но разговор-то велся о громоздких многоэтажках, когда вес здания во много раз превышал силы морозного пучения, а, допустим, для обычной бани всё может оказаться не так однозначно.

Вот и сегодня ко мне пришёл товарищ и попросил помочь советом. Он, как и многие другие, слышал «миф» о супернадёжном фундаментном гибриде и теперь хотел правильно сделать такой же для своей дачи. При этом вопрос о рациональности данного решения даже не рассматривался, от меня нужна была просто пошаговая инструкция.

Пришлось потратить не один час времени чтобы убедить не чужого мне человека, что МЛФ и буронабивная свая, которые по отдельности вполне заслуженно считаются надёжными и проверенными временем основаниями при их комбинировании дают непригодный для пучинистых грунтов результат.

Почему так? Попробую это объяснить и вам.

Для начала рассмотрим принцип работы мелко заглубленного фундамента и буронабивной сваи в отдельности и лишь потом докажем, что совмещать их в условиях дачного строительства нерационально. Но перед этим пару слов о самом пучении:

Морозное пучение

То, что в грунте содержится определённый процент воды ни для кого не секрет. Эту истину мы усвоили ещё в школе, как и ту, что именно водичка – уникальное в своём роде соединение, которое в твёрдом состоянии занимает больший объём нежели в жидком.

Вот в этом её свойстве и вся фишка. Поскольку на большинстве территорий нашей родины лютуют довольно суровые зимы, то содержащаяся в грунте жидкость замерзает, увеличиваясь при этом в объёме, а заодно и приподымает все стоящие на ней объекты, включая и дома.

А поскольку вода в земле даже относительно территории одного участка распределена неравномерно, то и «пучинит» её по-разному. В одном месте приподнимет на сантиметр, а в другом и на 30–40 мм.

Именно эти движения и разрушают неправильно созданные фундаменты, разрывая армирование и усеивая паутиной трещин кирпичную кладку.

Но не всё так плохо. Люди давно научились бороться с этим неприятным явлением.

МЛФ

Первая и самая разумная идея «обмануть» морозное пучение – это поставить основание дома ниже глубины промерзания. Именно поэтому принципу и строится классический ленточный фундамент.

Но хорошо если вы живёте на юге и глубина промерзания незначительная, а если это Сургут, где точка промерзания расположена на глубине до трёх метров? Такая высокая лента в итоге будет стоить как половина дома, а потому, дабы обмануть природу, нашли другой путь.

Малозаглубленный фундамент – это та же монолитная, хорошо армированная лента, только высотой всего 40–50 см, а чтобы минимизировать на неё действие пучения, опирается она не на подножный грунт, а на специальную «подушку» из однородного, не пучинистого (мало паутинистого) грунта, чаще всего песка и гравия.

В результате, если выталкивающие усилия и не удаётся полностью нивелировать, то, по крайней мере, минимизировать их и равномерно распределить по всей площади бетонной подошвы.

Однако это основание имеет довольно существенный недостаток – на склоне его не поставишь. Слишком незначительна глубина «грунтозацепа», а значит, домик может просто сползти.

Сваи

Винтовые, забивные, буронабивные… сваи пронизывают весь пучнинистый и рыхлый слой почвы и «якорятся» на твёрдых, несжимаемых грунтах. Если дом каркасный или деревянный всё вообще супер, но если вы хотите построить подверженные растрескиванию газобетонные стены, придётся выставлять опалубку и отливать бетонный ростверк, который по ширине и толщине будет аналогичен уже знакомой нам малозаглубленной ленте, с той только разницей, что работы придётся проводить «на весу». Да и просвет между землёй и домом послужит сомнительным украшением.

Вот тут-то умельцы и вспомнили когда-то прослушанный в вузах курс лекций, и не сильно заморачиваясь пониманием основоположных принципов, решили закопать бетонный ростверк в землю. Так и от «висячих» работ можно избавиться, и настоящим цоколем обзавестись.

Ленточно-свайный фундамент

Но если копнуть поглубже, то оказывается, что ленточно-свайный фундамент можно использовать только в условиях полного отсутствия морозного пучения или же когда вес здания полностью их нивелируют. Иначе получается следующая картина:

Пучение хоть и незначительно, но приподымают ленту, а та тянет за собой все сваи. А поскольку их подошва расположена за зоной выталкивающих сил, то в результате там образуется пустота, которая тут же частично засыпается грунтом (а местами и не засыпается).

Когда же земля оттаивает, то фундамент вновь проседает, только теперь уже неравномерно. Сваи мешают! И теперь пустота образуется уже под лентой. И она тоже частично засыпается грунтом, и тоже неравномерно. К следующим морозам цикл повторяется.

В результате какой бы бетон вы ни использовали, какое бы надёжное армирование ни применяли, а стены всё равно дадут трещины, хотя бы потому, что их вертикальность будет нарушена.

Для того чтобы всё это понять не нужно заканчивать строительный вуз или всю жизнь проработать на стройплощадке, а потому в, конце концов, мне удалось достучаться даже такого «чистокровного» гуманитария, каковым является мой товарищ.

Думаю ты, мой читатель, и вовсе всё понял с полуслова и теперь никогда не «поведёшься» на подобные новшества.

Постигайте строительное мастерство вместе с нами. До новых встреч!

Василий Молька

sait-pro-dachu.ru

Ленточный фундамент на сваях — решение для сложных типов грунта

Данный вид фундамента используется в ситуациях, если грунт на строительной площадке чрезмерно насыщен водой, когда вода после осадков может несколько дней оставаться в верхних слоях почвы. Как видно из названия – свайно-ленточный фундамент сочетает в себе все преимущества свайного и ленточного для возводимого объекта. Причем, лента в этом случае играет распределительную роль – благодаря ему нагрузка равномерно распределяется по всей площади фундамента. В свою очередь сваи играют роль своеобразных якорей, благодаря которым происходит стабилизация плавающего в периоды смены поры года основания объекта (дома). Чем еще привлекателен данный тип? А тем, что его легко можно сделать своими руками, не полагаясь на помощь наемных строителей, которые к тому же слишком высоко ценят свой далеко не всегда качественный труд!

Возведение

Как мы уже говорили, ленточный фундамент со сваями возводят на нестойком грунте. Нередко ему отдают предпочтение при строительстве дома или ограждения на наклонной плоскости, участках со сложным ландшафтом. Причем, это касается лишь относительно легких построек, например, домов из бруса, каркасных сооружений и т.д.

Свайно-ленточный фундамент может быть мелкозаглубленным или незаглубленным вовсе. Первый вариант подходит для сооружений из древесных материалов в два и более этажа (при условии, что грунт непучинистый). Второй вариант можно использовать при возведении бани (вместо обычного фундамента для бани) или ограждения участка. Более того, в ситуациях с пучинистым грунтом ленту делают с отступом от нулевой отметки — он не опирается на грунт.

Этапы изготовления

1. На первом этапе делают разметку в соответствии с ранее проведенными расчетами его площади. О том, как рассчитать площадь подошвы фундамента мы говорили в одной из предыдущих статей.
2. Далее осуществляется рытье траншей на глубину 400 мм. При определении ширины траншеи руководствуются расчетными значениями площади подошвы.
3. На следующем этапе в средней части траншеи с шагом в 2000 мм бурят скважины для свай. Глубина скважин должна быть как минимум больше глубины промерзания грунта (ГПГ). В нашем случае глубина на 600 мм больше ГПГ. Этого вполне достаточно для того, чтобы сделать на дне скважины песочную подушку толщиной 300 мм – оставшееся место займет железобетон. Диаметр скважины должен быть равен одной трети ширины ленточного фундамента.
4. После того как отверстия под сваи будут готовы, можно приступать к изготовлению гидроизоляции. Для этого достаточно скрутить в трубку лист рубероида и затолкнуть его в скважину. При этом «трубка» должна быть такой длины, чтобы ее конец возвышался над дном траншеи на 300 мм. Это необходимо для того, чтобы при засыпке дна песком он не забил наши скважины под сваи.
5. Далее засыпаем дно траншеи слоем песка толщиной 300 мм, возводим опалубку.
6. Важным этапом является армирование. Причем, в этом случае необходимо армировать как ленту фундамента, так и позаботиться о наличии армирующего пояса для сваи. Эти два вида арматуры (используются стальные пруты диаметром 10-12 мм) необходимо дополнительно связать специальной проволокой для вязки арматуры.
7. Если все предыдущие этапы прошли без проволочек, можно приступать к заключительному действию – заливке фундамента. Сначала заливается скважина под сваи. Каждый 200 мм слой раствора трамбуется и уплотняется для уменьшения риска образования пустот в массиве бетона. Так происходит до тех пор, пока рассчитанная высота опалубки не будет заполнена бетоном.

Через три дня опалубку можно аккуратно снять, фундамент гидроизолировать листами рубероида и дождаться полноценного твердения бетона. Ленточный фундамент со сваями готов!

Загрузка…

Понравилась статья? Поделиться с друзьями:

cdelayremont.ru

Изготовление свайно-ленточного фундамента своими руками

На сегодняшний день существует огромное количество разновидностей фундаментов для различных строений. В данной статье мы подробно остановимся на таком фундаменте как свайно-ленточный. Его очень часто применяют на пучинистых грунтах. Особенность такого фундамента заключается в том, что основание дома стоит на обычном мелкозаглубленном ленточном фундаменте, по периметру которого заглублены сваи ниже промерзания грунта, что позволяет получить хорошее сцепление с достаточно крепким и устойчивым грунтом, который расположен ниже уровня промерзания грунта. Данный фундамент позволяет сократить расходы на возведение строений, в тоже время позволяет достигнуть нужной прочности, чтобы выдерживать большие нагрузки от здания.

Достоинства и недостатки свайно-ленточного фундамента

Поскольку данный вид фундамента применяется очень часто, важно знать какими преимуществами и недостатками он обладает. Так среди достоинств фундамента можно выделить:

• Фундамент можно использовать не только на пучинистых грунтах, но и на склонах.
• Он не требует большого количества материалов по сравнению с другими видами фундамента.
• Обладает устойчивостью к большим нагрузкам и подвижкам грунта.
• Не является дорогостоящим, что позволяет его использовать практически всем слоям населения.
• Легок в монтаже, что позволяет выполнить фундамент своими руками без привлечения тяжелой техники.

Однако свайно ленточный фундамент не лишен недостатков, среди которых можно выделить:

• Для того чтобы в результате возведения получилось прочное основание, оно требует серьезных расчетов, которые должны выполнять только специалисты своего дела.
• Данный тип фундамента не подходит для возведения стен с тяжелых материалов.
• Такой фундамент не подходит для выполнения цокольного или подвального помещения.

Конструкция фундамента

Конструкция основания состоит из двух элементов: фундаментной ленты, которая расположена по периметру всего здания и под всеми его стенами (перегородками), а также свай, которые дают возможность укрепить конструкцию и сделать ее значительно прочнее, особенно во время сезонных и внесезонных подвижек грунта.
Как правило, сваи и сама лента фундамента всегда усиливаются арматурой, однако сваи могут быть различного типа. Так их могут выполнять буронабивным способом или же сделать из асбестоцементных труб, которые потом заливают бетоном. Однако следует отметить, что на сегодняшний день наиболее популярными являются винтовые сваи из металла, на концах которых имеется винтовая лопасть, что позволяет без особых усилий вкручивать их в землю.

Лента фундамента обычно выполняется по типу обычного мелкозаглубленного фундамента и заливается бетоном.

Область применения свайно-ленточного фундамента

Пожалуй, данный вид фундамента является самым распространенным типом фундамента, наравне с ленточным, при этом он получается гораздо меньше в цене, нежели заглубленное ленточное основание.
Ленточный фундамент на сваях очень часто используют при возведении невысоких домов, коттеджей и прочих зданий и строений, которым не обязательно наличие подвального помещения. Его можно обустраивать на любых грунтах кроме скалистых, однако наиболее часто его используют на пучинистых грунтах, а также на территориях с большими перепадами высот.

Необходимые материалы

Итак, зная особенности и конструкцию, прежде всего, нужно подготовить необходимые материалы и инструменты. Для него потребуются следующие материалы:

• Песок.
• Гравий.
• Бетонный раствор.
• Арматура.
• Гидроизоляция.
• Грунтовка.
• Антисептик.
• Утеплитель.
• Асбестоцементные или металлические трубы.
• Деревянные щиты или доски для опалубки.
• Гвозди и саморезы для опалубки.

Что касаемо инструментов, то потребуются следующие:

• Лопата.
• Бур.
• Уровень.
• Рулетка.
• Бетономешалка для создания бетона, если бетон планируется делать самостоятельно.
• Вязальный крючок и проволока для арматуры, либо сварочный аппарат.

Подготовив все необходимое, можно смело приступать к возведению фундамента, который выполняется по особой технологии в несколько этапов, о которых речь пойдет дальше.

Технология выполнения своими руками

Технология выполнения фундамента своими руками подразумевает придерживания следующих этапов:

1. Разметка территории.
2. Земляные работы.
3. Обустройство свай.
4. Армирование ленты фундамента.
5. Установка опалубки.
6. Заливка бетона.
7. Завершающие работы.

Каждый из этапов имеет свои особенности, однако выполнить их самостоятельно не составляет труда.

Выполнение разметки будущего основания

Прежде чем приступать к разметке фундамента, необходимо подготовить площадку под строительство, для этого территорию убирают от мусора и снимают верхний слой почвы. Разметка фундамента выполняется таким же образом, как и разметка ленточного, однако с единственным отличием, это по периметру фундамента делаются углубления для свай.

• По углам будущего основания вбиваются прутья, между которыми в дальнейшем натягивают леску или шнур.
• Далее отмечают внутренний и внешний контуры фундамента таким же образом.
• После разметки ленты определяют места под сваи (обычно это углы фундамента и пересечения стен внутри него).

Земляные работы

Земляные работы по обустройству ленточного фундамента со сваями заключаются в рытье траншеи под ленту и ям под сваи. Как правило, глубина траншеи не большая и вырыть ее можно самостоятельно при помощи лопаты. Когда траншея готова, приступают к бурению отверстий под сваи. Обычно для этого используется ручной бур, однако при работе с ним необходимо приблизительно каждые 30 см вытягивать бур из земли, иначе он может там застрять из-за прилипшего к нему грунта.

Глубина отверстий под сваи обычно превышает глубину промерзания грунта и составляет около 1,5 м, однако для каждого конкретного региона эта величина может быть разной.

Обустройство свай

Когда отверстия под сваи готовы по всему периметру, то в первую очередь в них необходимо засыпать слой песка, который составляет около 30 см. Затем в них вставляются асбестоцементные трубы, диаметр которых составляет такой же, как диаметр отверстия.
Очень важно сделать качественную гидроизоляцию свай, поэтому часто могут использовать обычный рубероид, который сшит леской вместо асбестоцементных труб (хотя они тоже считаются неплохим изолятором).
Когда гидроизоляция сваи выполнена, то в отверстие вставляют арматурные пруты диаметром 12 мм, которые обычно сваривают пержу собой поперечной арматурой меньшего диаметра. Также необходимо позаботиться о том, чтобы арматура выступала на высоту ленты фундамента (то есть была выше дна траншеи на 15-20 см), чтобы ее можно было связать с металлическим каркасом ленточного основания.

Армирование ленты фундамента

Для армирования ленты прекрасно подойдет арматура диаметром 10-12 мм, связанная между собой в сетку с ячейками 40х40 см. Однако прежде чем укладывать ее в ленту, то необходимо сначала сделать песчаную подушку около 20-30 см высотой, то есть засыпать и уплотнить на дно траншеи песок. После этого на песчаную подушку укладывают бруски около 5 см толщиной, на которые и укладывают арматурный каркас. В завершение необходимо связать при помощи крючка и проволоки элементы арматуры свай и ленты между собой, чтобы придать жесткость конструкции.

Установка опалубки

При обустройстве данного типа фундамента, не обойтись без устройства опалубки, поскольку для создания ленты необходим каркас, который придаст форму.
Опалубка обычно выполняется из деревянных досок, которые сбиваются в щиты следующим образом:

• Подготовленные доски нужно при помощи саморезов или гвоздей сбить в щиты используя небольшие бруски.
• Важно при создании щитов чтобы шляпки об саморезов или гвоздей были снаружи щита, точно также как и брусок, поскольку внутренняя часть должна быть достаточно гладкой, чтобы не было проблем при демонтировании опалубки.
• Готовые щиты устанавливаются на края траншеи по всему периметру, в случае если грунт достаточно плотный, и вовнутрь траншеи, в случае если грунт неустойчив.
• Опалубку необходимо укрепить с внешней стороны подкосами, а с внутренней стороны распорками. Это можно увидеть на фото ниже.

В случае если фундамент будет иметь достаточно большую высоту, то опалубку необходимо скрепить сверху скобами, а также вбить возле щитов с внешней стороны колья. Это делается для того, чтобы в процессе заливки бетонного раствора опалубка не треснула.

Заливка бетона

Как правило, бетонный раствор заказывают на заводе, поскольку лучше всего, если фундамент будет заливаться полностью за один раз, однако часто практикуют заливку в несколько слоев с использованием приготовленного собственноручно бетона.
Чтобы приготовить бетонную смесь, необходимо смешать песок, цемент и гравий в пропорциях 3/1/5 и добавить необходимое количество воды, чтобы раствор не был слишком густым и слишком жидким.
Когда бетонный раствор готов, выполняют сначала заливку свай, после чего приступают к заливке ростверка. При заливке бетона крайне важно его утрамбовывать, чтобы исключить появление пустот в конструкции. Для этого можно воспользоваться специальным строительным вибратором, либо обычным деревянным шестом, кроме того при трамбовке ростверка, можно простучать по опалубке резиновым молотком.

В случае если заливка бетона происходит в зимнее время, то в бетонную смесь в обязательном порядке необходимо добавлять морозоустойчивые добавки, а если температура воздуха превышает -20 градусов, то заливать бетон необходимо с использованием трансформаторов прогрева бетона.
В случае если заливка бетона будет происходить в летнее время, то после заливки основания, его нужно накрыть пленкой, а также в течении месяца периодически поливать водой. Это необходимо для того, чтобы избежать возникновения растрескивания фундамента из-за высоких температур.

Завершающие работы

Свайно ленточный фундамент после заливки бетона набирает половину своей прочности уже через неделю, а через 2-3 окончательную. Возводить стены дома можно уже через 1 неделю, однако рекомендуется немного подождать.
Когда бетон полностью застынет, необходимо позаботиться о гидроизоляции и утеплении основания. Так для обеспечения качественного гидроизоляционного слоя чаще всего используют всеми известный рубероид или полимерные/битумные мастики. Для этого в первую очередь поверхность фундамента грунтуют специальным антисептиком, а затем переходят к гидроизоляции.

Также фундамент могут утеплять для уменьшения потерь тепла, особенно в зимний период. Для этого могут использовать полистирол, который обладает хорошим сохранением тепла. Его крепят к стенам с помощью клея специального состава, и только после того, как клей высыхает, материал можно закреплять при помощи дюбелей.
В заключение хочется отметить, что сделать прочное прочный свайно-ленточный фундамент самостоятельно, без привлечения тяжелой техники и специалистов вполне реально, главное правильно и грамотно подойти к выполнению всех работ.

profundamenti.ru

Свайно ленточный фундамент особенности и технология его возведения

Свайно-ленточный фундамент – достаточно популярный вариант фундамента, представляющий собой комбинацию двух других конструкций – ленточного и свайного.

Он используется в тех случаях, когда масса постройки относительно невысокая, поэтому нет необходимости строить глубокий ленточный фундамент, но при этом тип грунта не позволяет обойтись лентой малой глубины лентой из-за сыпучести или высокого показателя пучинистости. В этом случае на помзь и приходит эффективная комбинация свай и бетонной ленты.

Технические особенности комбинированного фундамента

Лента в таком фундаменте выполняет функцию равномерного распределения нагрузки, создаваемой постройкой, и не допускает перекосов всего фундамента и здания.

Сваи играют роль стабилизатора, как бы «цепляясь» на глубине за более плотные и стабильные слои грунта, не давая постройке просесть, перекоситься, или сдвинуться вместе с сезонными изменениями грунта.

Благодаря такой комбинации даже на подвижном и не стабильном грунте можно простроить устойчивое здание, которому будут не страшны никакие геологические процессы.

Чаще всего прибегать к такому типу фундамента приходится в регионах с болотистой местностью, влажным климатом или грунтовыми водами, расположенными близко к поверхности грунта.

Если в такой почве возводить только ленточный фундамент, он может «поплыть» вместе с постройкой, а свайный – легко перекашивается, если с одной стороны его начнет подмывать. Тогда как комбинированный плотно «садится» на поверхность грунта, прочно цепляясь за жесткие слои почвы глубоко под поверхностью.

Преимущества комбинированного фундамента

Скорость. Свайно-ленточный фундамент строится достаточно быстро, так как лента требуется неглубокая и ее заливка бетоном даже своими силами не займет много времени, а сваи сами по себе являются одним из самых быстрых материалов, которые используются в строительстве фундаментов.

Технология возведения такого фундамента максимально проста и не требует привлечения тяжелой техники или использования каких-либо специальных инструментов или материалов.

Стоимость. Этот вариант обходится значительно дешевле глубокого ленточного фундамента, а результат практически ни в чем ему не уступает.

Если все расчеты были сделаны правильно, такой фундамент не потребует коррекции и ремонта несколько десятков лет, поэтому после завершения строительства можно будет не беспокоиться об устойчивости здания. Ему не страшны ни грунтовые воды, ни пучинистость, ни сыпучесть грунта.

Недостатки комбинированного фундамента

Постройки, стоящие на свайно-ленточном фундаменте, не могут иметь цокольный этаж, подвал или хотя бы погреб. Для создания помещений ниже уровня пола требуется глубокий ленточный фундамент, одновременно играющий роль стен, тогда как в остальных вариантах придется обойтись без подвала или отказываться от экономии на фундаменте.

Пол в доме на таком фундаменте должен иметь дополнительное утепление, потому что как и в случае с подвалом, по бокам фундамент не защищен глубокими «стенами», поэтому грунт может промерзать и под полом.

Частично этот неприятный эффект компенсируется созданием усиленной бетонной подушки внутри ленты, но утепление и вентиляция пола потребуется в любом случае, особенно если речь идет о регионе с холодными зимами.

Технология строительства свайно-ленточного фундамента

От свай зависит устойчивость фундамента на пучинистом и сыпучем грунте, поэтому здесь не допускается экономия или халатность при их выборе. Лучше всего использовать сваи с круглым сечением, на роль которых подойдут металлические трубы, которые легче всего вогнать в грунт на нужную глубину.

Еще один вариант – сваи из асбестоцемента, обладающего высокой устойчивостью к влажности, поэтому имеющего долгий срок службы даже при нахождении во влажной почве.

Траншея

Первым делом в начале работы требуется выкопать траншею. Так как основную роль в устойчивости дома на грунте будут играть сваи, ленту можно делать неглубокую, не более 80 см.

Размечается траншея также, как и при строительстве обычного ленточного фундамента: по всем углам вбиваются столбики, леской или шнуром натягиваются оба периметра, внутренний и внешний.

Ширина траншеи зависит от ширины стен дома, к которой нужно добавить небольшой запас под опалубку и обсыпку песком.

Скважины

Когда траншея будет вырыта, нужно бурить скважины под размещение свай. Их глубина должна пересекать горизонт замерзания грунта, чтобы вся конструкция прочно зацепилась за неподвижные слои почвы. Р

асстояние между скважинами зависит от массы дома и характеристик грунта на строительном участке, но не должно быть больше, чем два метра.

В скважины насыпается песок для создания подушки из расчета на слой в 15-20 см на каждую сваю.

Гидроизоляция скважин

Далее требуется сделать гидроизоляцию скважин. Для этого из рубероида формируется труба по размерам соответствующая скважине и опускается в нее до конца.

Распрямившись, рубероид плотно обхватит стенки, и свая будет относительно надежно защищена от большого количества влаги. После этого можно опускать сваи в скважины.

Установка свай

Процесс установки свай требует внимательности, так как бетон схватывается достаточно быстро и нужно успеть выставить по уровню и закрепить в таком положении.

После того, как свая будет опущена на подушку из песка, в нее требуется залить порцию бетона, который частично вытечет снизу и таким образом получится подошва сваи, повышающая ее устойчивость.

После создания подошвы в сваю опускается армирующая рама из металлических прутьев. Она должна быть длиннее сваи, доходить до верхнего края всего фундамента и связываться с армирующим поясом ленты. Под конец строится опалубка для ленты и весь фундамента заливается бетоном.

Чтобы избежать образования пустот, бетон нужно немного шевелить ломом или толстой арматурой, тогда он ляжет более плотно.

Завершающим этапом будет создание гидроизоляции, утепление и заливка подушки внутри ленты фундамента, которые зависят от индивидуальных условий строительства и типа строящегося здания.

foundation-stroy.ru

ленточный фундамент: создание своими руками

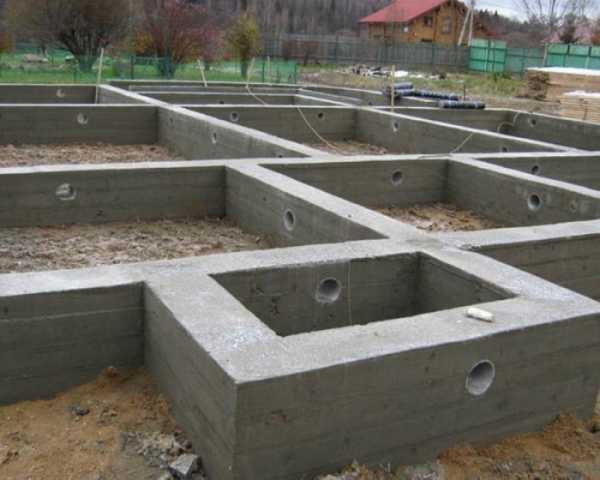

Первоочередная задача при строительстве дома – заложить хороший фундамент. В частном домостроении чаще всего используют ленточную конструкцию и свайно — ленточную. Последняя – это симбиоз ленты и свай, на которые последняя опирается. Она же выступает в фундаментной конструкции ростверком, который на себя принимает все нагрузки от дома и равномерно распределяет их по сваям.

Сама конструкция свайно — ленточного фундамента является чаще сооружением железобетонным. Поэтому, решая задачу строительства, необходимо понимать, что все работы в основном будут связаны с бетонным раствором. Хотя при использовании винтовых свай ростверк может изготавливаться из бруса или металлических профилей (швеллера или двутавра).

Преимущества и недостатки

Говоря о плюсах и минусах свайно — ленточного фундамента, надо в первую очередь отметить сложность проводимых расчетов, связанных и с конструкцией, и с количеством используемых материалов. Самостоятельно это сделать, если вы не специалист, невозможно.

И еще два недостатка:

1. Организовать подвал или цокольный этаж при таком фундаменте очень проблематично.
2. На ленточный фундамент на сваях сооружать дом из тяжелых стен не рекомендуется.

Теперь о достоинствах:

1. Возможность строительства своими руками с изготовлением бетонного раствора прямо на строительной площадке;
2. Возведение на любых видах грунтов;
3. Возведение на участках с уклоном;
4. Небольшое количество строительных материалов;
5. Невысокая стоимость сооружения.

Этапы возведения

Будем считать, что проект дома разработан специалистом, который учел все нюансы, связанные с типом грунта на строительном участке и его рельефом. Поэтому в первую очередь под фундаментом дома подготавливается площадка. Надо выровнять ее, убрать растительность и мусор.

Разметка

Теперь главное – наносится разметка свайно-ленточного фундамента для дома. В проекте четко указывается, где и с каким шагом должны располагаться опорные столбы. Здесь важно определить точное место расположения хотя бы одной из стен дома. От нее уже можно откладывать разметку всей конструкции.

В принципе, сделать это самостоятельно, если участок небольшой, несложно. Но если территория большая, то рекомендуется пригласить специалиста с лазерным нивелиром, который обозначит на земле расположение всех опор. В эти места надо вбить колышки, чтобы в дальнейшем не искать, где бурить скважины.

Земляные работы

 Теперь надо подготовить траншею под ростверк. По сути, этот элемент представляет собой мелкозаглубленный ленточный фундамент.

Поэтому глубина траншеи не должна быть больше 40 см. Ширина указывается в проекте дома.

Обратите внимание, что нанесенная нивелиром на земле разметка – это ось фундамента (свайно-ленточного). Она является и осью траншеи. К примеру, если ширина ростверка составляет 30 см, то от разметки в две стороны надо отложить по 15 см. Грунт из траншеи удаляется лопатами, ее стенки и дно выравниваются.

В отмеченных местах нужно пробурить скважины. Самый простой способ – использовать садовый бур диаметром 200 мм. В проекте здания обязательно указывается глубина заложения и диаметр свай. Оба показателя являются обязательными. Нельзя скважину делать меньшей глубины, потому расчет проектировщика основан на несущей способности грунта и с учетом уровня промерзания земли региона, где возводится дом.

Подготовка скважин

1. Скважины пробурены, теперь в них надо насыпать песок, который будет выполнять собой функции подушки. Песок засыпается толщиною 20 — 30 см и хорошо утрамбовывается.
2. Сделать свайно — ленточные фундаменты своими руками  — это учесть все нюансы строительного процесса. Поэтому предварительно надо сделать своими руками или заказать армирующий каркас для каждой скважины.  Собирается каркас из металлической арматуры диаметром 10 — 16 мм, в зависимости от диаметра сваи. В сечении каркас может быть треугольным, квадратным или круглым. Обычно в проекте это указывается. Обратите внимание на длину армирующего каркаса. Она должна быть на 10-20 см больше, чем глубина скважины. Это делается для того, чтобы соединить между собой каркас свай с каркасом ленты.
3. Подготовленные арматурные конструкции устанавливаются в скважины.
4. Теперь надо провести гидроизоляцию опорных столбов фундамента ленточного. Для этого берется рубероид и сворачивается в трубу так, чтобы полученное приспособление легко поместилось в скважину. А значит, диаметр рубероидной трубы должен быть чуть меньше диаметра пробуренной ямы. Если на участке грунт рыхлый и слабый, то вместо рубероида рекомендуется установить любой из видов труб: металлическую, асбестовую или пластиковую.

Итак, все готово, чтобы начать заливать ленточный фундамент со сваями, а точнее, пока только сваи. Для этого надо правильно приготовить бетонный раствор.

Здесь используется классическая рецептура бетона, а именно: 1 часть цемента марки М 400, две части мелкозернистого песка и три части щебня мелкой или средней фракции (размер гранул от 5 до 40 мм).

Бетонный раствор лучше готовить в бетономешалке. В ее барабан сначала заливается вода, затем цемент, эту смесь крутят несколько минут до образования однородной массы. После чего добавляют песок и щебень порциями.

Еще одно преимущество устройства ленточно — свайного фундамента заключается в том, что опорные столбы заливаются отдельно друг от друга. Поэтому нет необходимости всю работу проводить в один день непрерывно. Конечно, это не скажешь о ростверке, где придется приложить все усилия, чтобы сделать заливку в один день.

Бетон готов, его надо залить в подготовленные скважины и проштыковать подручными материалами. Делается это для того, чтобы удалить из бетонной массы воздух. Потому что после застывания бетона воздух становится порами и раковинами в теле конструкции. А это снижение ее прочности.

Сооружение ростверка

Следующий этап сооружения свайного фундамента для дома — засыпка дна траншеи песком или гравием для создания подушки. Толщина слоя — 20 — 30 см.

Далее проводится сборка опалубки для ростверка свайно ленточного фундамента для дома из газобетона, бруса или других нетяжелых материалов. Делают ее из досок, фанерных листов, плит ОСБ, металлического листа, кусков профнастила и других плоских материалов. Важно обеспечить прочную и надежную конструкцию, которая выдержит давление бетона изнутри.

В опалубку устанавливается армирующий каркас, который крепится электросваркой или вязальной проволокой к торчащим из свай каркасам опорных столбов. Теперь можно заливать бетонный раствор, рецептура которого ни чем не отличается от бетона, залитого в сваи. Через 7 дней опалубка снимается, но нагружать фундамент можно лишь через 28 дней.

Вот такая непростая пошаговая инструкция изготовления свайно — ленточного фундамента своими руками. Она непростая в том плане, что заливаются фундаменты по технологиям, которые друг от друга сильно отличаются. Поэтому необходимо знать все нюансы заливки и ленточного фундамента, и столбчатого.

Видео

Видео о личном опыте устройства свайно — ленточного фундамента.

Полезные советы

Перед тем как сделать свайно — ленточный фундамент, нужно обязательно определиться, как будет относительно грунта располагаться ростверк. В описании показано, как заливать конструкцию по грунту. Обычно такую используют на пучинистых и слабо пучинистых грунтах. Но если сооружение проводится на участке с уклоном, то ростверк частично или полностью будет располагаться на весу.

В этом случае лучше, конечно, использовать ленточный фундамент на винтовых сваях. Технология проще и быстрее. Потому что с винтовыми сваями меньше проблем: закрутил и обвязал металлическим или деревянным ростверком. Если принято решение заливать конструкцию бетоном, то самое сложное – это сборка опалубки под ленту. Потому что придется собирать опалубку на весу. А это значит, надо будет учесть прочность нижней плоскости, на которую заливается бетон.

По сути, это все те же щиты из досок или других материалов, которые надо будет подпереть снизу прочными стойками: трубы, бревна, кирпичные или блочные столбики. В принципе, ничего сложного в этом нет, но на это уйдет время, плюс дополнительные материалы.

Фундамент для дома из пеноблоков или из других легких материалов, сооружаемый в жару, должен постоянно поливаться водой. Это делать надо до того, как будет демонтирована опалубка. Быстрое высыхания бетона приводит к его растрескиванию. А этого допустить нельзя. Поэтому рекомендуется поверх ростверка уложить мешковину или полиэтиленовую пленку и два-три раза в день поливать его.

Заключение по теме

Возвести свайно — ленточный фундамент своими руками — не проблема. Главное в этом деле — строго соблюдать технологии заливки опорных столбов и ленты ростверка. Нельзя допускать отклонения, касающиеся размеров элементов конструкции, а также глубины закладки свай. Это основополагающая концепция сооружения фундаментов данного типа.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

osnovapoddom.ru
