Фундамент ленточный с ростверком – виды, плюсы и минусы, схема

Содержание

виды, плюсы и минусы, схема

Ростверковый ленточный фундамент представляет собой надежную и прочную опору для строения. Для его создания применяются две технологии. Одна необходима для создания основания, располагающегося выше уровня земли. Вторая технология – создание ростверка, принимающего на себя часть нагрузки.

Особенности и устройство конструкции

Фундамент подходит для укладки на неровных поверхностях, склонах, на участках со сложным рельефом. С ним достичь горизонтальной поверхности значительно проще, чем другими видами основы для зданий. Ленточный фундамент не требует проведения сложных подготовительных работ по выравниванию участка и использование спецтехники. Это дает важное преимущество – дешевизна.

По устройству ростверковый ленточный фундамент подразделяется на несколько видов:

  1. Высокий. Устанавливается над уровнем земли на расстоянии в 15 см. Подходит для участков с промерзшей землей с периодическим вспучиванием грунта. После возведения здания требуется утеплить полы первого этажа.
  2. Повышенный. Укладывается на уровне земляного покрова. Для устранения давления с ростверка требуется удаление части грунта.

Ленточный фундамент требует тщательных расчетов толщины ростверка, количества свай и других параметров.

Выбирая при строительстве дома ростверковую ленточную основу, обязательно соблюдается два основных правила:

  1. Создание песчаной подушки. Ее толщина составляет 20-30 см, она укладывается под сваями и бетонным каркасом с целью его защиты от разрушения под воздействием грунта.
  2. Создание гидроизоляции опор и ростверка. С этой целью используются листы рубероида, асбоцементные трубы или полиэтиленовая пленка.

Фундамент подходит для строительства зданий из облегченных материалов.

Плюсы и минусы конструкции

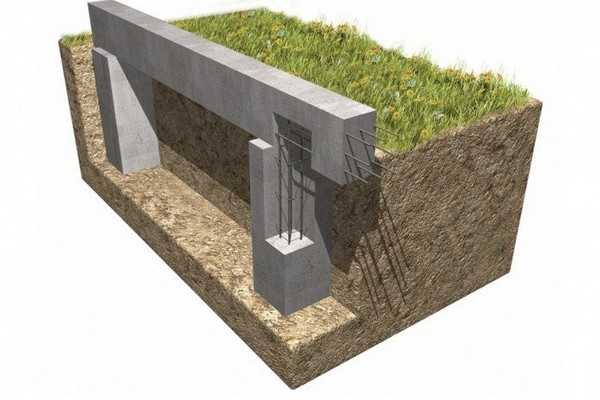

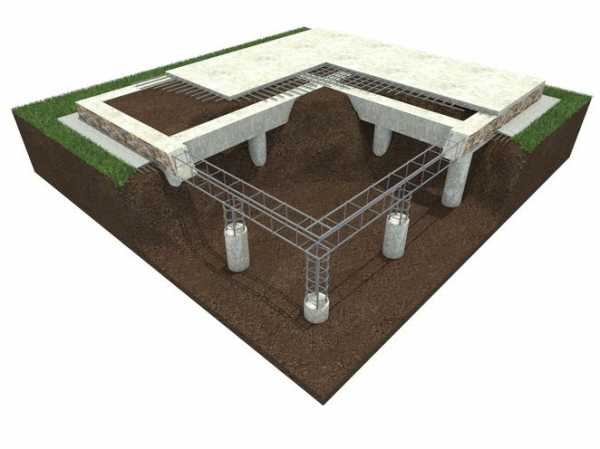

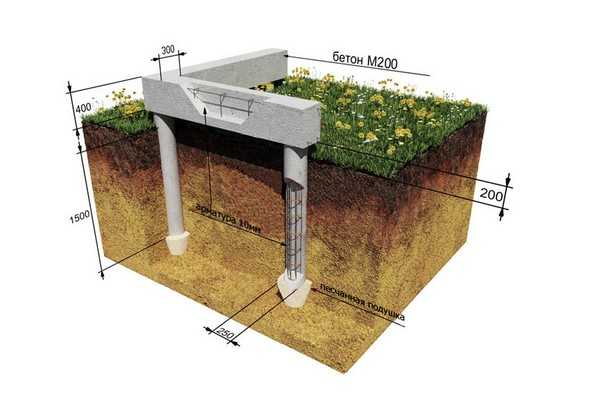

Схема свайного фундамента с ростверком

Ленточный фундамент имеет преимущества:

  • невысокая стоимость;
  • надежность;
  • возможность оборудовать подвальное помещение или погреб;
  • равномерно распределяет нагрузку по основанию;
  • подходит для сооружений из любых материалов;
  • не требует удаления грунта по всей территории основания.

Ростверк улучшает качество ленточного фундамента, делает его прочнее, увеличивает срок службы.
Минусов меньше, но все же они есть:

  • нельзя монтировать на грунтах со слабой несущей способностью;
  • требует проведения трудоемкой работы.

Какой бывает ленточная конструкция

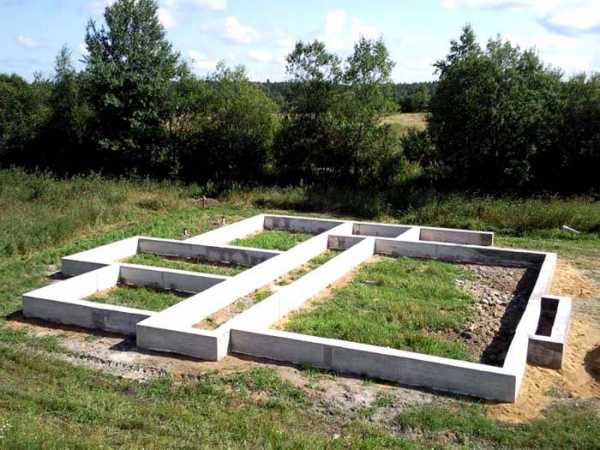

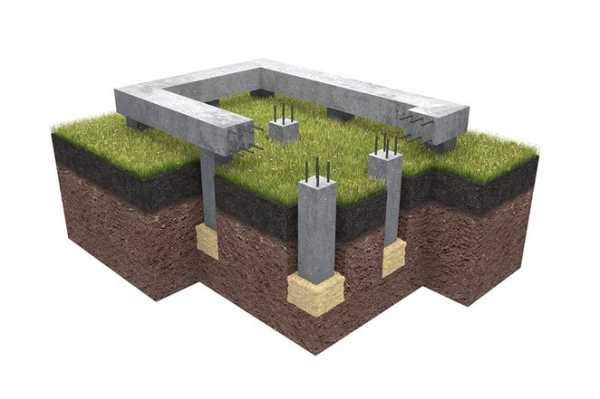

Один из видов фундамента с ростверком

При строительстве ростверкового ленточного фундамента используется несколько видов строительных материалов, что влияет на название готовой конструкции. Отличия заключаются в технологии изготовления основания.

  • Монолитный. Работы по созданию конструкции проводятся на строительной площадке. Монолитный фундамент состоит из бетона и армирующей сетки. Для его создания сооружается опалубка в вырытом котловане, затем укладывается арматура. Полученная конструкция заливается бетонной смесью. Преимуществом монолитной основы является долговечность – она способна прослужить 100 и более лет. Использование монолитного ленточного фундамента актуально при строительстве сооружений, запланированных для длительной эксплуатации. Конструкция требует от 4 недель на сборку.
  • Сборный бетонный. Конструкция собирается из железобетонных блоков, отливаемых на заводе. Элементы связываются арматурой между собой, образовавшиеся промежутки заливаются бетонным раствором. Сборная ленточная конструкция подходит для каркасных домов. Срок службы основы составляет 50-80 лет. Но его нельзя использовать на просадочных и пучнистых почвах.
  • Бутовый. Изготавливается из бутового природного камня. Требуют соблюдения техники укладки элементов, правильного расчета и соединения. Если нарушается технология кладки, то дом может потрескаться. Срок службы бутового фундамента составляет 50-70 лет.
  • Кирпичный. Маловостребованный фундамент, требующий проведения трудоемкой и длительной работы. Конструкция сооружается из кирпича или строительных блоков. Фундамент недолговечен: при соблюдении техники укладки срок службы составляет не более 50 лет.

Значение ростверка в строительстве зданий

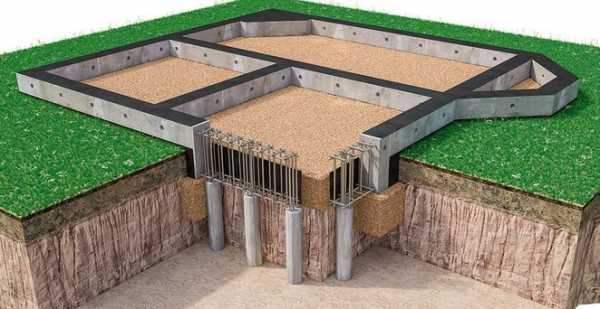

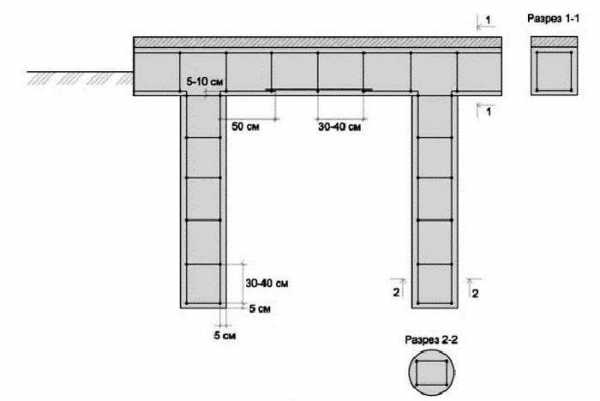

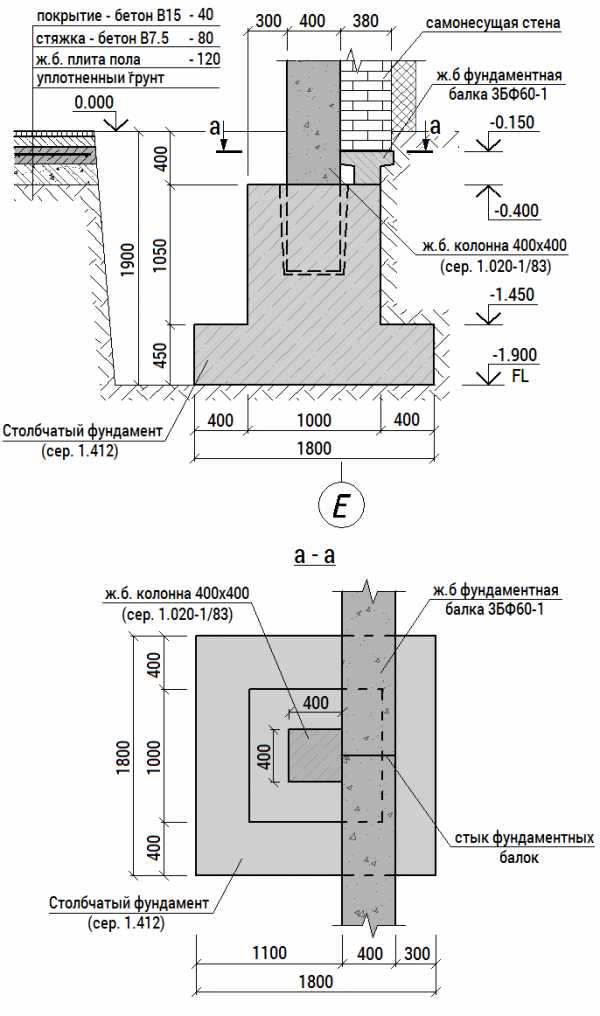

Разрез ленточного фундамента с ростверком

Ростверк выполняет 2 основные функции:

  1. Распределение продольных и поперечных нагрузок по периметру фундамента.
  2. Объединение конструктивных элементов основы в монолитную конструкцию.

Функциональность ростверка зависит от материала изготовления. Элемент классифицируется на несколько видов:

  • деревянный – изготавливается из брусьев, отличается дешевизной, доступностью и легкостью установки. Подходит для домов, построенных на основе древесины. Недолговечен, подвержен гниению и быстрой порче;
  • стальной – представляет собой балочный каркас, построенный из стальных прутьев и металлических свай. Используется при возведении бани, одноэтажных домов, бытовок. Подвержен коррозии, требует дополнительной обработки перед использованием, но надежный и выносливый;
  • монолитный – ростверк выполняется в виде системы, состоящей из балочных перекрытий и вертикальных элементов, соединенных бетоном в единую конструкцию. Отличается выносливостью, устойчивостью к внешним воздействиям, надежностью и долговечностью.

Ростверк увеличивает срок службы фундамента, защищает его от лишней нагрузки, предотвращая преждевременное разрушение основы.

Ростверковый ленточный фундамент – это отличное решение для тех, кто желает построить дом на качественном и долговечном основании. Это надежная конструкция, соответствующая требованиям к надежности и безопасности. Приложив немного усилий, ленточная основа и ростверк будут установлены на строительной площадке собственными руками. При отсутствии знаний и опыта работы с данной конструкцией дело рекомендуем доверить специалистам для предотвращения негативных последствий.

Прочитайте еще:

Благодаря эксплуатационным качествам на всей территории России в строительстве используется фундамент мелкого заложения. Низкие затраты и …

От качества исполнения фундаментных работ будет зависеть в дальнейшем состояние возведенного здания и срок его безаварийной эксплуатации. Выбирая …

Строительство дома не всегда осуществляется на идеально ровной местности. Нередко жилые постройки возводят в горах или на холмистых участках. В таких …

myfundament.ru

Отличия ростверкового фундамента от ленточного

Для того, чтобы понять, чем отличаются эти два типа фундамента, сначала разберемся, что из себя представляет каждый из них.

Ленточный фундамент представляет собой, как правило, забетонированные полосы, которые располагаются под основными несущими элементами здания. «Ленты» могут быть залиты непосредственно на строительном участке, а могут быть собраны, например, из железобетонных плит. Такие плиты крепятся друг к другу цементным раствором. Применяется ленточный фундамент для зданий с различной степенью нагрузки. Важным преимуществом такого фундамента можно считать возможность устройства погреба, подвала или цокольного этажа. По этой причине многие отдают ему предпочтение при строительстве частных домов. Недостатком ленточного фундамента можно считать его относительно высокую стоимость. При его укладке имеется возможность использования различных строительных материалов: кирпич, бетон, бутовый камень. Материал подбирается в зависимости от типа почвы.

Ростверковый фундамент состоит из углубленных в землю столбов поверх которых накладывается своеобразная решетка из плит или балок. Она необходима для связи всех столбов (свай) в единую конструкцию. Называется такая решетка ростверком. Он позволяет равномерно распределить нагрузку здания по опорным точкам, которые в свою очередь передают нагрузку на более глубокие слои почвы. Сваи для такого фундамента могут быть выполнены из бетона, железобетона, быть металлическими и даже деревянными. Такой фундамент идеально подходит для глубокопромерзающих неплотных грунтов.

Cравним преимущества и недостатки этих двух типов фундамента

Ленточный фундаментРостверквый фундамент
Перед укладкой такого фундамента производятся измерения для определения уровня перепада высот. Если такой уровень достаточно велик, то требуется снятие части грунта.Снятие грунта не требуется. Устанавливается одна основная свая, под которую подгоняются остальные опорные точки.
При наличии пней, остатков старого фундамента требуется проведение дополнительных земляных работ по подготовке участка.Наличие пней и остатков старого фундамента не влияет на укладку нового.
Не подходит для слабого грунта с периодическим пучением.Идеально подходит для слабых глубокопромерзающих почв с периодическим пучением.
Укладка фундамента осуществляется только в теплое время года.На устройство фундамента не влияет сезонный фактор.
Ориентировочные сроки проведения работ – 4-6 недель. Укладка ростверкового фундамента выполняется приблизительно за 2 недели.
Возможно устройство подвала, погреба, цокольного этажа.Нет возможности устройства подвала, погреба, цокольного этажа.
Относительно высокая стоимость укладки такого фундамента.Относительно низкая стоимость.
Подходит для зданий с различной степенью нагрузки на основание.Подходит для строений с нетяжелыми стенами.

Таким образом, можно сделать вывод о том, что строительство ростверкового фундамента целесообразно для возведения зданий, имеющих в основе стен легкие строительные материалы (например, газобетонные дома либо деревянные каркасные). Незаменимым он станет на слабых пучинистых почвах.

Ленточный фундамент лучше применить при строительстве зданий с тяжелыми стенами на плотных грунтах. При планировании обустройства подвала или цокольного этажа такой фундамент станет превосходным решение.

rostverk.by

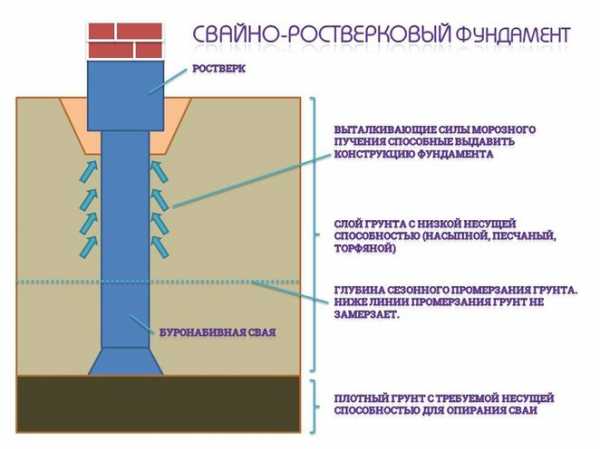

Фундамент свайно-ростверковый: инструкция, плюсы и минусы

Когда разговор заходит о такой строительной конструкции, как фундамент свайно-ростверковый, необходимо понимать, что это симбиоз двух разновидностей фундаментов: столбчатого и ленточного. При этом лента ростверка опирается на столбы свай.

Содержание

Она несет на себе нагрузки от веса здания и равномерно распределяет их по всем опорным столбам. Конструкция надежная, устойчивая, поэтому ее используют на любых видах грунтов.

Разновидности свайно-ростверковых фундаментов

В основном в этой фундаментной конструкции отличаются друг от друга сваи. В гражданском и промышленном строительстве применяются сегодня три их типа:

  1. Буроналивной фундамент с ростверком. Это когда в грунте бурятся скважины, устанавливается в них армирующий каркас, заливаются они бетонным раствором.
  2. Забивные. Это готовые сваи, изготовленные из железобетона. Они при помощи специальной техники забиваются в землю.
  3. Винтовые. Это стальные трубы, на конце которых установлен бур. Они просто вкручиваются в грунт и заполняются бетоном.

Вторая технология сложна тем, что для забивки свай требуется техника. Отсюда и дороговизна проводимых процессов.

Преимущества и недостатки конструкции

Рассматривая плюсы и минусы свайно-ростверкового фундамента, необходимо в первую очередь обозначить сложность расчета конструкции. Это большой минус для тех, кто не является специалистом в строительном деле. Поэтому проектом и расчетом свайного фундамента должен заниматься специалист.

Он может рассчитать не только размеры элементов, но и глубину заложения опорных столбов. Последний фактор очень важен, потому что по СНиП фундаменты должны закладываться ниже уровня промерзания грунта. К недостаткам устройства свайно-ростверкового фундамента также можно отнести:

  • сложность организации подвального помещения или цокольного этажа;
  • рекомендуется заливать такой фундамент под дом, возводимый из легких материалов.

Что касается преимуществ фундамента на сваях с ростверком, то в первую очередь необходимо обозначить небольшой объем проводимых работ, что сказывается на себестоимости сооружения. Сюда же добавим возможность строительства на участках с уклоном.

Правила сооружения

Рассмотрим технологию заливки ленточно свайного фундамента с буроналивными сваями, как самую часто используемую.

Подготовка площадки и разметка

Площадку под строительство расчищают от растительности и мусора. В некоторых случаях снимают верхний слой. Теперь основной этап – разметка. Оптимальный вариант для установки точного места расположения свай – пригласить специалиста с лазерным нивелиром.

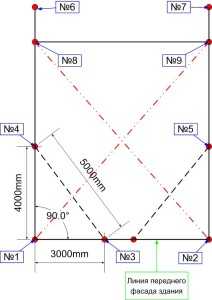

С помощью этого инструмента прямо по грунту определяются места опор и их точное расположение относительно границ участка. В них забиваются колышки, которые между собой связываются шпагатом или бечевкой.

Теперь нужно по проложенной оси в две стороны от натянутой нити отложить половину ширины фундаментной конструкции. К примеру, если ширина ростверка – 40 см, значит, от оси надо отложить по обе стороны по 20 см. По этим размерам выкапывается траншея глубиною 30-40 см.

Сооружение свай

По месту установки колышков бурятся скважины. Их диаметр, расстояние между сваями, величина заглубления, схема расположения определяется проектом дома. Кстати, бурить можно садовым буром, главное подобрать его по диаметру свай.

  1. В скважины засыпается песок толщиною 20-30 см. он обязательно трамбуется.
  2. Внутрь вставляется металлический каркас из стальной арматуры диаметром 8-16 мм. армировать опоры надо обязательно, особенно, если фундамент свайно-ростверковый сооружается на пучинистых или слабых грунтах. В СНиПах обозначено, что для столбчатых конструкций можно использовать каркасы с сечением круглым, квадратным или треугольным. Надо обязательно каркас делать длиною больше на 15-20 см, чем глубина сваи. Эти арматурные концы будут соединяться с каркасом монолитного ростверка.
  3. Производится заливка бетонного раствора. Здесь используется марка М400 с рецептурой – один объем цемента марки М400, два объема мелкого песка, три объема щебня (мелкой или средней фракции).
  4. Обязательно проводится штыковка бетонной массы, чтобы удалить из нее воздух.

Если на строительном участке грунты слабые, то рекомендуется стенки скважин усилить. К примеру, скрутить в трубочку рубероид и опустить его внутрь. Вместо рубероида подойдет сюда любая труба: металлическая, пластиковая или асбестовая. Главное – выдержать диаметр фундамента свайного.

Если монолитный ростверк устанавливается на весу, тогда столбы заливаются с выходом над уровнем грунта. Для них придется сооружать опалубку цокольной части, для чего можно использовать все те же трубы. Итак, свайный фундамент готов.

Сооружение ростверка

Так как ростверк – это ленточный фундамент, мелкозаглубленного типа, то его надо сооружать по соответствующей технологии.

  1. Траншея засыпается песком или гравием толщиною 20-30 см. Уложенный слой трамбуется.
  2. Устанавливается опалубка из любых плоских материалов. Кстати, собрать опалубку для ленточного фундамента своими руками несложно.
  3. Укладывается внутрь армирующий каркас из арматуры. Он должен располагаться в теле фундаментной конструкции, поэтому рекомендуется под него подложить подпорки.
  4. Соединяются концы арматуры столбов с каркасом в ростверке. Это делают или электросваркой, или при помощи вязальной проволоки.
  5. Проводится заливка бетона, изготовленного по той же рецептуре, что и раствор для свай.
  6. Обязательно залитый в опалубку материал подвергается вибрации.
  7. Сверху конструкция закрывается мешковиной или полимерной пленкой. Если на улице стоит жара, то придется свайный фундамент с ростверком два-три раза в день поливать водой. Причина – быстрое высыхание смеси, что приведет к растрескиванию.
  8. Через неделю можно снимать опалубку, через 28 дней нагружать фундамент (поднимать стены, устанавливать перекрытие).

Многие нарушают требования СНиП, не выдерживая время высыхания бетонной конструкции, считая, что, к примеру, фундамент для дома из газобетона выдержит небольшую нагрузку, исходящую от газобетонного сооружения. И это большая ошибка. Никто не знает, в каком временном диапазоне происходят химические процессы внутри бетонной массы.

Как быстро бетон набирает марочную прочность. Ведь этот показатель зависит от многих фактором, учесть которые на стройплощадке невозможно. Поэтому и установлен временной диапазон 28 дней. Вот такая не совсем простая пошаговая инструкция сооружения сваной-ростверкового фундамента своими руками.

Комбинированный вариант

Это технология возведения ростверка с плитой. То есть, в ней отсутствует свайный фундамент. Обычно этот вариант применяется при строительстве частных домов, если застройщик решает на слабых нестабильных грунтах построить дом с подвальным или цокольным помещением.

То есть, на месте дома сооружается монолитная плита с ростверком. Сложность возведения этой конструкции заключается в том, что заливать бетон нужно так, чтобы плита и ростверк были единым целым. Поэтому создается единый армированный каркас.

Для этого придется уложить в плиту металлическую решетку, а к ней в два или три ряда прикрепить по месту расположению ленты вертикальные отрезки арматуры, которые между собой свяжутся в каркасную клетку. Расстояние от края ростверка до края плиты определяет именно установка вертикальных арматурных прутов.

Но есть еще одна сложность – установка опалубки для ростверка. Ее не к чему крепить, особенно это касается внутренних щитов. Ведь край ростверка располагается далеко от несущей опоры. Поэтому каждый элемент монолитной плиты с ростверком заливается по отдельности. Эта технология определена СНиПами.

  • Сначала пол (плита). Кстати, можно провести его теплоизоляцию, засыпав поверх подушки керамзит. Залитый бетон должен набрать минимум 70% от марочной прочности, на что уходит 20-21 день.
  • Затем монтируется опалубка для ростверка, и заливается бетонный раствор.

Такой тип фундамента – это большие материальные расходы, сложность в изготовлении, требования к точным подсчетам. Особенно это касается расстояния от края ростверка до края плиты. Чем меньше расстояние, тем больше нагрузок на края плитного фундамента, отчего он может разрушиться.

Даже если его закладывать под газобетон. Но есть и свои плюсы. К примеру, нет необходимости копать котлован ниже уровня промерзания грунта.

Заключение

Устройство свайного фундамента с ростверком, в независимости от того используются буроналивные сваи или винтовые, основано на точном расчете элементов конструкции в плане их размеров, места расположения и глубины заложения.

Утепление свайно-ростверкового фундамента под газобетон, его отделка и другие строительные операции – это второе. Главное – сооружение самой конструкции точно по СНиП.

noow.ru

что это такое? Монолитный ростверк. Фундамент свайно-ростверковый

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Прежде чем возводить дом и, решая какой фундамент создавать – столбчатый или свайный, начинающие строители сталкиваются с таким понятием, как ростверк. Ниже мы рассмотрим, что это такое ростверк и его необходимость при устройстве оснований здания.

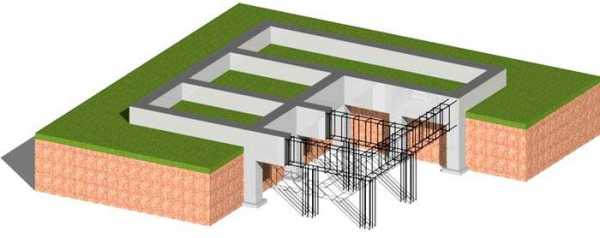

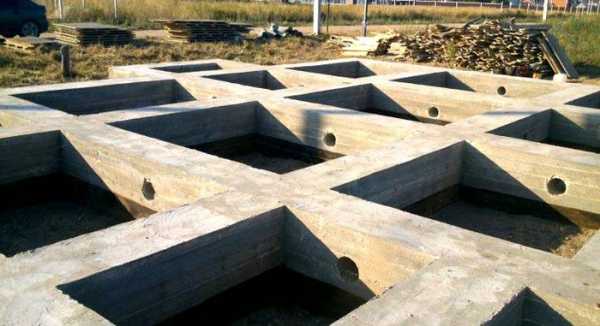

Общий вид монолитной конструкции

Содержание статьи

Ростверк – что это такое?

Ростверком называется горизонтально расположенный элемент свайного фундамента сооружения (своеобразный пояс или подушка), который принимает на себя всю нагрузку здания и, равномерно распределяя, передает ее на опорные колоны. Это достигается путем обвязки свай в целостную конструкцию. Поскольку ростверк на свайный фундамент повышает прочность здания, то необходимо обеспечить достаточную жесткость всем узлам соединения.

Преимущество подобного основания для здания заключается в его долговечности, прочности и возможности устройства на песчанистых и глинистых почвах, а также на плывунах. К тому же из-за незначительного объема подготовительных работ и используемого бетонного раствора подобная конструкция основания дома считается менее затратным вариантом по сравнению с другими видами фундаментов.

Чтобы лучше понять, что такое ростверк, нужно знать его классификацию по следующим типам:

  • по месту обустройства;
  • по используемым стройматериалам;
  • по конструктивному решению.

По месту расположения:

  • Мелкозаглубленный. Это оптимальный тип конструкции для получения надежной устойчивости. Поскольку подошва пояса устроена непосредственно на земле, то вся будущая нагрузка от конструкции будет распределяться не только между сваями, но и на весь фундамент.

Мелкозаглубленный ростверк

  • Заглубленный. В данном случае часть конструкции с шириной подошвы от 50 см входит в грунт. Такие типы фундаментов используют для строительства, на неустойчивых грунтах, зданий в несколько этажей.

Вид заглубленного ростверка в разрезе

  • Висящий. Расстояние между землей и сооружением составляет 100 мм и более. В этом случае ростверк создается дерева или стали, чтобы исключить контакт здания с влагой грунта. Чтобы конструкция не проседала под весом сооружения, используются сваи или столбы внушительных размеров.

Висящий тип

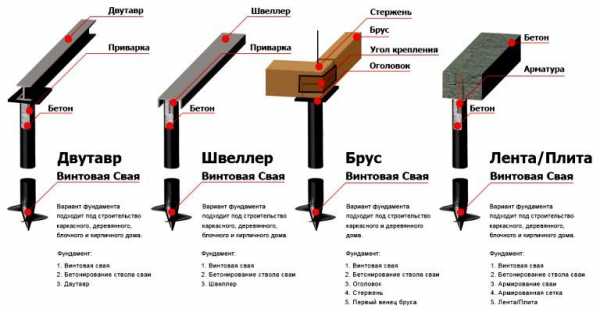

По конструктивному решению:

  • Монолитный ростверк – это целостная конструкция железобетона, создаваемая на месте устройства фундамента. Наиболее распространен ленточный тип, однако плитный ростверк незаменим при строительстве сооружения на неустойчивых почвах. Его устройство связано со значительными трудозатратами, частым армированием и большой себестоимостью.

Так выглядит цельнолитой железобетонный пояс

  • Сборная металлическая конструкция, элементы которой фиксируются при помощи сварки. Недостатком является трудоемкость монтажа и недостаточная жесткость и прочность соединений. Сборный ростверк устанавливается на верхушки свай, и приваривается к ним без последующей заливки бетоном. Свайные фундаменты с ростверком сборным хорошо подходят для некапитальных строений, срок эксплуатации которых составляет порядка 10-20 лет.

Сборная конструкция из металла

  • Сборно-монолитный пояс является комбинированным вариантом и включает в себя элементы промышленного производства, скрепляемые между собой при помощи шпоночных и замковых соединений. После того как конструкция собрана, все соединения заливаются бетоном образую прочную единую ленту. Подобные ростверки используются при возведении многоэтажных жилых и офисных зданий, а также заводских и фабричных корпусов. Устройство сборно-монолитного пояса требует больших материальных затрат, задействования спецтехники и большой точности во время монтажа.

Сборно-монолитный ростверк

Разбираясь с тем, что это такое ростверковый фундамент стоит также рассмотреть материалы, используемые в конструкции.

Внимание! Можно отказаться от устройства ростверка, только в индивидуальном строительстве. В случае возведения зданий с двумя этажами и более он необходим для обеспечения достаточной жесткости.

Используемые материалы

Особенности конструкции зданий и величины получаемых нагрузок диктуют применение материалов для создания ростверков:

  • железобетон;
  • дерево;
  • металл.

Свайные фундаменты с монолитными ростверками

Железобетонный пояс обладает высокой стабильностью, жесткостью, надежностью, долговечностью и может выдерживать высокие нагрузки. Эти качества стали причиной широкого применения свайного ростверка с монолитным перекрытием. Конструкция состоит железной арматуры, повышающей прочностные характеристики фундамента, и бетона. Укрепление монолитного ростверка на сваях может быть выполнено отельными прутьями, скрепленными в плоский каркас или объемными остовами.

Железобетонный ростверк висящего типа

Бетонные ростверки по устройству сходны с железобетонными поясами, единственным различием является отсутствие арматуры в конструкции первых. Вся нагрузка ложится и распределяется бетоном. Оголовки фундаментных свай должны быть на 100 мм утоплены в бетоне ростверка. Такие пояса применяются только в возведении одноэтажных строений.

Важно! Определяет смету и нормы на устройство монолитного ростверка – ГЭСН.

Конструкции из пиломатериала

Деревянная конструкция преимущественно используется при возведении домов из пиломатериала. Укладка деревянного ростверка на столбчатый фундамент выполняется на специальную гидроизоляционную прокладку из толи или рубероида. Также, чтобы исключить преждевременную порчу древесины, конструкцию следует обрабатывать особыми биозащитными пропитками. Фиксацию бруса на сваях выполняют посредством кронштейнов или болтов.

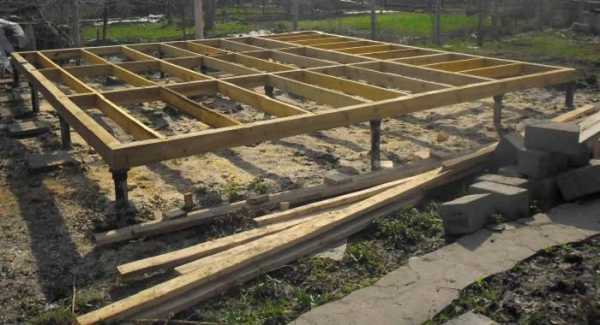

Деревянная конструкция ростверка

Есть два варианта устройства пояса из пиломатериалов:

  • При устройстве основания здания создается одинарный или двойной настил из предварительно обработанных бревен, который устанавливается на распланированную щебневую площадку. Этот вариант раньше использовался для возведения небольших строений из пиломатериалов;
  • Выполняется крепление ростверка из бруса на столбчатом фундаменте. Однако конструкция не обладает высокой прочностью, поскольку дерево не самый надежный стройматериал, поэтому она чаще всего применяется при создании навесов и беседок.
Видео: устройство ростверка для деревянного дома



Металлический пояс для фундамента

Металлическая обрешетка изготавливается из швеллера, двутавра или квадратного профиля и обладает высокой прочностью и жесткостью. Как правило, данная конструкция используется при устройстве свайно-винтовых оснований для одноэтажных домов. Швеллер устанавливают на оголовки опор, и фиксируют посредством сварочного соединения.

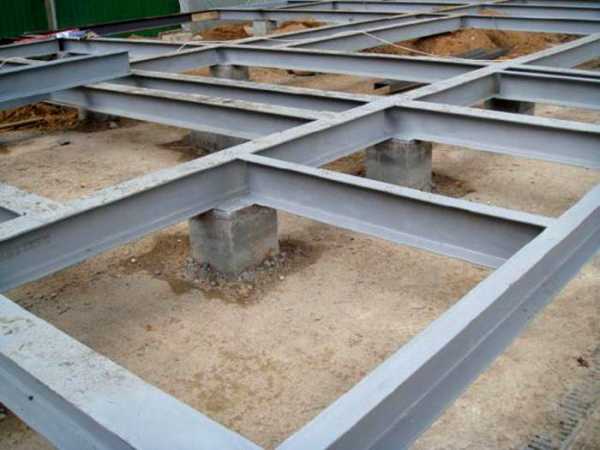

Металлический ростверк на бетонных колоннах

Пояс из металла используют в основном в висячем варианте. Однако в последнее время такие конструкции применяются очень редко, поскольку из-за тяжести материала требуется привлечение подъемной спецтехники, что экономически невыгодно. К тому же металл подвержен риску возникновения коррозийных процессов.

Типы и назначение ростверков

Ростверковые конструкции различаются по типу и назначению. При выборе необходимой конструкции учитывается много факторов.

Ленточные фундаменты с ростверками

Для зданий, довольно прочной и надежной опорой являются свайные фундаменты с ленточным ростверком, для устройства которых используют две технологии. Одна из них применяется при обустройстве оснований выше уровня грунта, а вторая – на этапе создания решетчатой конструкции, которая принимает на себя часть нагрузки.

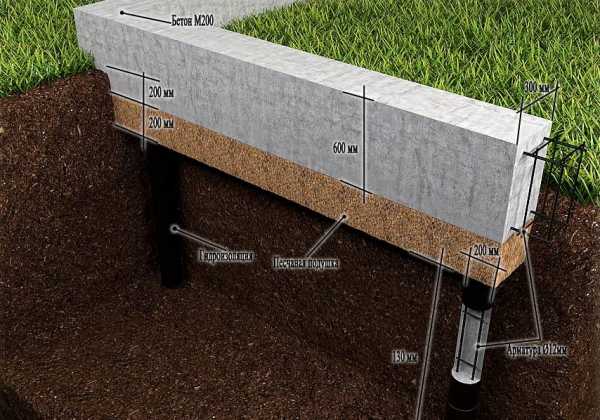

Ленточный фундамент с ростверком в разрезе

Ленточный фундамент – это оптимальный вариант для устройства основания на склонах и участках со сложным рельефом, поскольку не требуется выполнение сложных подготовительных работ по планированию участка с привлечением спецтехники. Данная конструкция прекрасно подходит для возведения сооружений из облегченных материалов.

Используя при строительстве дома ленточный фундамент обязательно необходимы:

  • Песчаная подушка, толщина которой составляет 200-300 мм. Она создается под бетонным каркасом и сваями для их защиты от разрушительного воздействия грунтовой влаги.
  • Гидроизоляция решетки и опор, для чего применяют полиэтиленовую пленку, рубероид или асбоцементные трубы.

При обустройстве фундамента необходимо тщательно рассчитывать количество и шаг свай в ленточном ростверке, а также его толщину и прочие параметры.

Для забора

Устройство ростверка для заборов необходимо для полноценной защиты конструкции, которую не может обеспечить плоскость ограждения. Создание пояса обусловлено не только обеспечением от внешних факторов, но и для того, чтобы например домашние животные не могли выбраться за пределы участка. Причины могут быть любыми, но исполнение всегда должно быть качественным, обеспечивать прочность и долговечность конструкции.

Ростверк для забора

В принципе, ростверк под забор практически не отличается от пояса, используемого при обустройстве фундаментов домов. Здесь использована та же конструкция, стройматериалы и выполняются аналогичные функции.

Для свайного основания

Необходимость устройства столбчатого фундамента с ростверком обуславливается непосредственно конкретной конструкцией здания, его весом и жесткостью каркаса сооружения. Для того чтобы опорные колоны не заваливались их обязывают монолитным железобетонным, металлическим или даже деревянным поясом.

Свайное основание с ростверком

В строительстве используется несколько схем свайного основания зданий:

  • Колонны с навесным поясом заглубляются в грунт. Данная схема используется в 90% всех свайных фундаментов;
  • Столбы опираются на щебневую насыпь без углубления в грунт. При такой схеме обеспечивается высокая жесткость основания дома, что позволяет максимально снизить вероятность просадки сооружения;
  • Без ростверка. Этот вариант используется для строительства небольших домов.
На заметку! Опоры для столбчатого основания здания могут комбинированными, например, кладка из кирпича сочетается с заливкой бетонным раствором или основой из строительного бута. В принципе, свойства фундамента от этого не изменяются, но значительно упрощается процесс обустройства и снижается стоимость.

Свайно-ростверковые фундаменты

Технология ростверка с буронабивными сваями

Обустройство оснований с ростверком на буронабивных сваях обязательно при возведении зданий на неровном рельефе, склонах и неустойчивых почвах. Эти конструкции оптимальный вариант для строительства, как небольших домов, так и капитальных сооружений средней величины. Буронабивные фундаменты с ростверком имеют несущую способность выше, чем у монолитных и ленточных оснований, да и обходятся они дешевле.

Ростверк с буронабивными колоннами в разрезе

Буронабивные сваи, в состоянии вынести нагрузку порядка 1500 кг. Для возведения сооружения средних размеров понадобится несколько десятков колонн, диаметр которых может доходить до 150 см., а длина до 40 м.

Для обустройства основания здания не требуется проведения серьезных земляных работ. Каждая свая гидроизолируется двумя слоями толи или рубероида и фиксируется в непромерзающем слое грунта. Гидроизоляция позволяет защитить бетон от разрушения и снизить давление грунта на опоры.

Преимущества основания на буронабивных опорах:

  • при устройстве фундамента здания, расположенные в непосредственной близости, не подвергаются воздействию динамических сил;
  • возможность установки на любых грунтах;
  • не наносится вред окружающему ландшафту;
  • располагается ниже отметки промерзания почвы;
  • подходит для деревянных, каркасных и кирпичных домов;
  • дешевизна;
  • скорость устройства основания составляет несколько дней.

Верхушки установленных столбов обрезаются на одном уровне, после чего они объединяются общим поясом. Ростверк на буронабивных сваях позволяет обеспечить равномерное распределение нагрузки, оказываемые весом конструкции, по всему основанию здания. Устройство свайно-ростверкового фундамента можно посмотреть в видео ниже:



Минусом данной конструкции является тот факт, что из-за наличия свободного пространства между полом и грунтом, буронабивной фундамент с ростверком требуется утеплить. Это приводит к дополнительным рабочим и материальным затратам.

Ростверк на винтовых сваях

Преимущество фундамента на винтовых сваях заключается в том, что для их установки не требуется проведения земляных работ, и они как правило, применяются на глинистых и пучинистых грунтах. После того как опоры установлены, их оголовки срезают в один уровень и производят устройство решетчатого пояса.

Виды ростверков на винтовых сваях

Монолитные железобетонные и бетонные конструкции для винтовых свай делают крайне редко, поскольку этот тип опор используется для возведения легких сооружений. Чаще всего свайно-винтовой ростверк выполняют из металлического уголка или швеллера.

Перед установкой ростверка на оголовки винтовых свай, к ним приваривают металлические площадки, размер которых должен позволить скорректировать осевое смещение опор. Далее швеллером или уголком производится обвязка всех свай, в результате чего создается прочная и надежная конструкция.

Важно! Перед устройством фундамента и ростверка на винтовых сваях необходимо провести антикоррозийную обработку всех металлических элементов конструкции. Это значительно увеличит срок эксплуатации возводимого сооружения.

Основные размеры и габариты

Для создания прочного и долговечного фундамента необходимо произвести правильные расчеты. Форма и размеры применяемого ростверка определяются особенностями конструкции возводимого здания, нагрузками на фундамент, количеством и местоположением свай.

Вид свайного фундамента в разрезе

Ростверк создается, так же как и конструкция ленточного фундамента. Высота ростверков для свайных фундаментов напрямую зависит от того на какой уровень от земли должна быть приподнято строение, а также от его веса. Можно самостоятельно выполнить расчет конструкции, опирающейся на грунт или немного углубленной. В случае с устройством висячего пояса лучше доверить расчеты специалистам, поскольку для непрофессионала они очень сложны.

Можно самостоятельно рассчитать размеры ростверка свайного фундамента по формуле B = M / (L × R), где:

  • B – минимально допустимая высота для опоры пояса;
  • M – вес конструкции сооружения без учета используемых опор;
  • L – длина пояса;
  • R – прочность грунта у поверхности земли.

Арматурный каркас ростверка

Арматурные каркасы для поясов на свайном основании создаются, так же как и для сооружения на ленточном фундаменте. В конструкции необходимо провести продольное (рабочее), горизонтально и вертикально поперечное армирование. Общее сечение продольного армирования должно быть не менее 0,1% от сечения пояса. Для подбора сечения каждого прута и их четного количества используют сортимент арматуры.

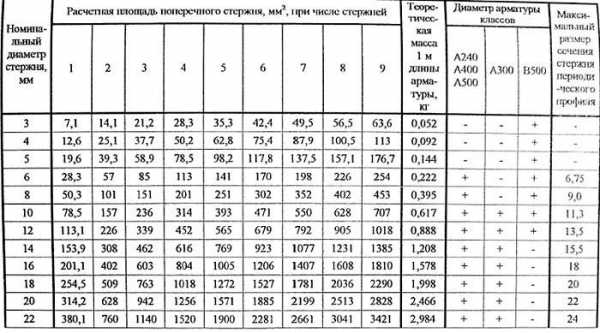

Сортамент стальной арматуры

Вид арматурыДлина пояса, мДиаметр, мм
Продольная (рабочая) арматураДо 3от 10
Свыше 3от 12
Горизонтальная арматура (поперечная)от 6
Вертикальная арматураДо 0,8от 6
Свыше 8от 8

Основные производители и типовые серии свайных ростверков

Для частных или небольших строений можно изготовить решетчатые пояса самостоятельно непосредственно на месте строительства, но при возведении промышленных корпусов, многоэтажных зданий и т.п. используют конструкции заводского производства. Среди основных производителей ЖБИ ростверка от 35 тонн можно выделить следующие компании:

  • ОАО АПСК «Гулькевичский»;
  • ЗАО «ОБД»;
  • ЗАО «Т-Бетон»;
  • ООО «ЛСР. Строительство-Урал»;
  • ООО «ЗКПД Томская Домостроительная Компания»;
  • АО «ПЗСП».
СерияОписание
Монолитные железобетонные ростверки

серии 1.411.1-1/89

Для устройства оснований под сборные ж/б колоны одно- и многоэтажных зданий промышленного назначения серии ИИ 20-1/70, ИИ 20-2/70, ИИ 20-3/70.Опоры сооружений серий ИИ 20-1/70, ИИ 20-2/70, ИИ 20-3/70 имеют сечение 400*400 и 400*600 мм. и должны заделываться в фундамент на 600 мм.
Серия 1.011-6Изготавливаются из тяжелого бетона класса В 12,5Квадратные сваи 300*300 и 350*350 мм.
Серии на ростверк из металла:

3.407-115

3.407.2-162

3.407.9-146

3.407.9-1581

Для эксплуатации конструкции при температуре:

●     до — 40˚C ростверк изготавливается из углеродистой стали марки ВСт 3, соответствующей ГОСТу 380-71;

●     ниже — 40˚C для ростверка используют низколегированную сталь марки 09Г2С, которая соответствует ГОСТу 19281-73 и 19282-73.

Наименование, которым обозначаются типовые ростверки для свайных фундаментов, включает в себя обязательные буквенные индексы РС и РБ и порядковые номера. Маркировка РС1 – РС5 используются на квадратных опорах, а РБ – для прямоугольных свай.

Важно! При необходимости заказа ростверков от 50 тонн производителя ЖБИ нужно выбирать особо тщательно, чтобы гарантировать прочность и долговечность всей конструкции.

Основные положения по устройству и расчету свайного ростверка

При устройстве свайно-ростверкового фундамента необходимо знать основные требования, предъявляемые к ростверку и провести грамотные расчеты всей конструкции. Также обязательно наличие исполнительной схемы по ростверкам, на которой обозначаются все основные элементы конструкции. Важным моментом при проектировании основания здания является точный расчет необходимого числа опор для каждого конкретного типа сооружений. Основой расчетов является общий вес строения и несущая способность почв. Массу дома необходимо разделить на несущую способность грунта и, получаем значение площади проектируемого основания. Для определения запаса прочности площадь фундамента следует увеличить на 30%. Чтобы вычислить необходимое число опорных колонн требуется площадь основания разделить на объем каждой сваи, при этом должны соблюдаться следующие условия:

  • опоры должны быть установлены во всех углах возводимого строения;
  • сваи монтируются в точках пересечения стен здания;
  • согласно СНИП расстояние между сваями в ростверке составляет 2-2,5 м.

Соединение сваи с поясом может быть жестким или свободным. В случае свободного соединения оголовки опор входят в ростверк на глубину 50-100 мм. Данный тип крепления подходит для центрально-нагруженных опорных колонн.

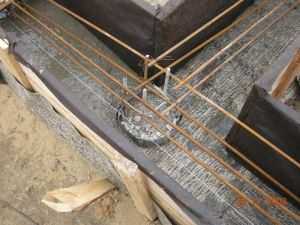

Крепление ростверка к свае

При жестком соединении оголовок сваи разбивается, и арматура оголяется, после чего выполняется замоноличивание в бетонный или железобетонный ростверк. Подобный тип крепления выполняется в тех случаях, когда:

  • устройство свайных фундаментов с ростверками выполняется на нестабильных грунтах;
  • на опоры оказываются горизонтальные нагрузки;
  • в основании установлены комбинированные или наклонные опоры;
  • опорные колоны работают на выдергивающие нагрузки.

Пример расчетов

Рассмотрим пример расчета свайного фундамента с ростверками для одноэтажного кирпичного дома с вальмовой крышей из металлочерепицы. В здании имеется два железобетонных перекрытия толщиной 220 мм. Размеры дома в плане – 6*9 м, толщина несущих стен составляет 380 мм. Общая высота этажа – 3,15 м, от пола до потолка – 2,8 м, а суммарная длина перегородок внутри здания – 10 м (внутренние стены в помещениях отсутствуют). На участке присутствует тугопластичная смесь с пористостью – 0,5 и глубиной залегания – 3,1 м.

Тип нагрузкиКоэффициент
Дерево1,1
Металл1,05
Засыпка, изоляция, железобетон, стяжки1,1
Элементы, изготавливаемые на производстве1,2
Элементы, изготавливаемые на непосредственно на месте строительства1,3
Оборудование, мебель, люди1,2
Снег1,4

Предварительно устанавливаем ширину ростверка 400 мм. и высоту 500 мм. Длина опоры составляет 3 м., а сечение – 50 см. Ориентируемся на шаг опорных свай – 1,5 м. Для определения общего количества свай необходимо длину ростверка разделить на шаг опор и прибавить 1 (при необходимости полученное значение округляем в меньшую сторону до целого числа – 30/1,5+1≈21).

  • Площадь опоры, м2 3,14*0,52/4 = 0,196
  • Периметр, м — 2*3,14*0,5 = 3,14
  • Масса ростверка, кг — 0,4 м.*0,5 м.*30 м.*2500кг/м3 = 19500
  • Масса опор, кг — 21*3 м.*0,196 м2*2500кг/м3*1,3 = 40131
  • Масса здания, т — Вес опор + вес ростверка + сумма из таблицы ≈ 224

Чтобы рассчитать объем ростверка и другие параметры необходимо определить массу строения без фундаментных опор. В результате получаем M = 204 т. Ширина посолы равна М / (L * R) = 204/ (30*75) = 0,09 м. Такой пояс нельзя применять для строительства, в рассматриваем случае, поскольку свесы кирпичных стен должны быть не больше 40 мм. Поэтому назначаем ширину —  400 мм, а высота остается – 500 мм.

Статья по теме:

Свайный фундамент: расчёт. Для обустройства свайной конструкции необходимо точно рассчитать количество и размеры столбов, глубину их залегания и места расположения. Произвести эти расчёты можно самостоятельно, воспользовавшись сведениями, алгоритмами и рекомендациями, которые предложены в нашем материале.

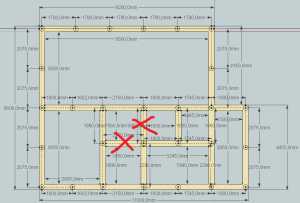

Расчет и чертежи армирования ростверка свайных фундаментов

Сечение горизонтальной (рабочей) арматуры должно быть 0,1%*0,4*0,5 = 0,0002 м2 = 2 см2. В данном случае хватит 4 металлических прута Æ 8 мм, но согласно нормативам необходимо использовать минимально допустимый Æ 12 мм. Для вертикальной и поперечной арматуры используются стержни Æ 6 мм.

Схема армирования ростверка

Расчеты занимают какое-то время, но они помогут значительно сэкономить деньги и время в ходе возведения дома. Для лучшего понимания важности процесса выполнения расчетов стоит посмотреть это видео:



Создание свайно-ростверкового фундамента своими руками

Для самостоятельного устройства свайно-ростверкового фундамента необходимо выполнить следующие этапы работ:

  • проектирование и расчет фундамента;
  • подготовительные работы и планирование рабочего участка;
  • бурение скважин и устройство траншей;
  • создание опалубки;
  • изготовление армирующего каркаса;
  • заливка бетона и вибрирование.

В том случае если в фундаменте используется металлический ростверк, то он приваривается  оголовкам опорных колон. При установке пояса следует строго выдерживать горизонталь, для того чтобы нагрузка от здания равномерно передавалась на фундамент.

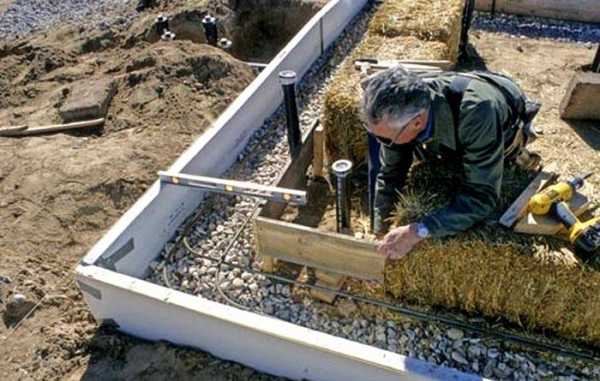

Опалубка ростверка и щебневая подложка

Устраивая заглубленную конструкцию из железобетона, потребуется выполнить подсыпку из щебня фракции 20-60 мм, и уплотнить его при помощи выброплатформы. Слой щебневой подложки должен быть не менее 150 мм. Для улучшения несущей способности почвы под поясом следует укладывать щебень небольшими слоями, которые требуется уплотнять вибратором. На щебневую подложку устанавливается опалубка для ростверка, ширина которого должна немного превышать толщину стен, а высота опалубочных щитов должна учитывать и размер будущего цоколя.

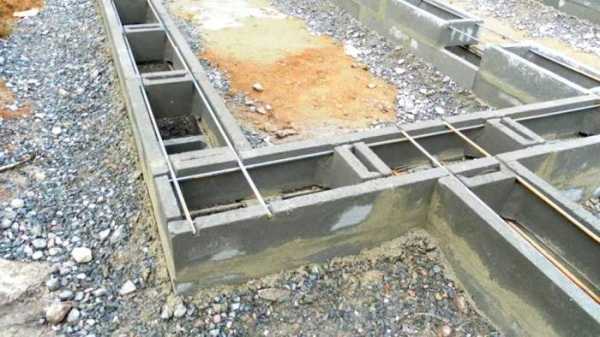

Схема армирования

В схеме армирования ростверков свайных фундаментов точно так же как и при устройстве оснований используются два верхних и нижних пояса из металлической арматуры, а также вертикальные и продольные прутья меньшего диаметра. На этапе армирования необходимо заложить короба и трубы, для последующей прокладки инженерных коммуникаций. Поскольку, если этого не предпринять, то впоследствии придется долбить бетон, что приведет к нарушению целостности монолита.

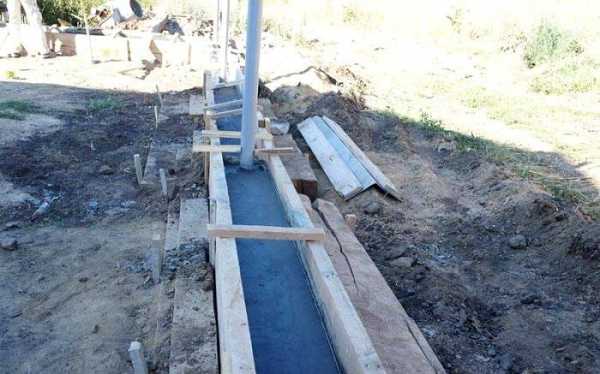

Трамбовка бетона вибратором

Заливая пояс бетоном нужно провести вибрацию раствора. Не выполнив эту процедуру трудно добиться однородности и высокой прочности. Именно поэтому обработка бетона вибратором при заливке фундамента и пояса крайне необходима и обязательна. Опалубку можно снять через 4 дня, если после заливки температура воздуха составляла +20˚C. К этому времени проектная прочность бетона достигнет 50%, что вполне достаточно для начала следующего этапа строительных работ. При температуре +10˚C этот срок составит порядка 2 недель. При более низких температурах залитый монолит нуждается в утеплении или подогреве.

Типичные ошибки, допускаемые при создании буронабивного фундамента с ростверком можно посмотреть на видео ниже:



Статья по теме:

Фундамент на винтовых сваях своими руками. Сделать такую конструкцию вполне по силам любому более-менее грамотному строителю. Его преимущества и недостатки, особенности монтажа и отделки – обо всем этом в нашем материале.

Рассмотрим плюсы и минусы фундамента свайного с ростверком на глубине промерзания, и почему именно этому типу оснований отдают предпочтение.

К достоинствам следует отнести:

  • высокая устойчивость и несущая способность;
  • невысокая стоимость;
  • не требуется проведение больших объемов земляных работ;
  • простота монтажа;
  • высокая устойчивость на нестабильных грунтах.

Среди недостатков свайно-ростверкового фундамента выделяют следующее:

  • невозможность устройства подвального помещения;
  • не рекомендовано возведение стен из тяжелых материалов;
  • сложность выполнения необходимых расчетов.

Заключение

Практически во всех случаях при устройстве фундаментов для одно- и многоэтажных домов необходимо создание ростверка. Использование пояса при создании фундаментов – это довольно трудоемкий процесс, однако, если учтены и выполнены все требования, произведены необходимые расчеты и использованы качественные и сочетаемые строительные материалы, то надежность всей конструкции здания гарантирована.

Экономьте время: отборные статьи каждую неделю по почте

homemyhome.ru

Свайно-ростверковый фундамент

Хотя ленточный фундамент и остается наиболее распространенным, постоянно происходят изыскания в направлении уменьшения его стоимости. Не стоит его сравнивать с плитным, т. к. последний потребует еще большего бюджета. Но если делается закладка ленточного фундамента на большую глубину, чтобы пройти уровень промерзания, то рассчитывать нужно на значительную сумму.

При строительстве в некоторых местностях на такой вид основы может уйти до половины стоимости всего проекта. Многие нашли для себя в качестве альтернативы свайный фундамент с ростверком. У такого строения есть множество плюсов, одним из которых является возможность возведения дома или другого строения на нестабильных грунтах. Другие нюансы, а также принцип закладки конструкции, будут рассмотрены в этой статье.

Суть конструкции

Из названия становится очевидным примерная конструкция такого фундамента. Первым основным элементом является свая, точнее, определенное количество свай, которые забиваются в грунт. При этом их погружение не производится хаотично есть определенные правила, которые регламентируют этот момент. Одним из них является обязательное размещение корня сваи ниже уровня, на который происходит промерзание. Благодаря этому удается пройти плодородный и верхние слои, которые отличаются небольшой несущей способностью. Но при самостоятельной установке такие сваи обладают спорной несущей способностью.

Связано это с тем, что проседание элементов может происходить неравномерно, что вызывает деформации в здании, т. к. нагрузка не распределяется равномерно. Такой вариант фундамента является хорошим решением, например, для домов из сруба, т. к. их конструкция более устойчива к изменениям положения свай в силу своей целостности, при этом перераспределение веса и нагрузки происходит автоматически.

Чтобы была возможность на таком фундаменте возводить кирпичные и блочные здания, требовалось некоторое усовершенствование, которое пришло в виде ростверка. Задачей последнего является создание монолитной конструкции, которая приобретает улучшенные свойства.

Если говорить просто, то ростверк представляет собой небольшой ленточный фундамент. Он может располагаться как непосредственно на грунте, так и быть приподнятым от него на определенную высоту. Ростверк может быть монолитным, т. е. выполненным из армированного бетона или металлическим. Во втором случае применяются балки, которые соединяются между собой посредством сварки. В некоторых случаях применяется деревянный ростверк, который также прекрасно справляется со своими задачами.

Обратите внимание! Ростверк, который находится на уровне земли, называется низким. При расположении конструкции выше уровня грунта его характеризуют как высокий.

Принцип взаимодействия

Нормальным считается эффект, при котором взаимодействие дома и фундамента происходит по-разному в различных участках. Это связано с тем, что вес дома распределен неравномерно. В некоторых комнатах присутствует больше мебели или фурнитуры, например, в ванной комнате, что говорит о большем весе, а соответственно и давлении на фундамент. Ростверк позволяет нормализовать такие перепады и распределить их по всем сваям.

Такой подход позволяет добиться равномерной усадки здания по всему периметру, что не вызывает перекоса и повреждения стен, а также самого фундамента. Ростверк не является идеальным решением для такого вида фундамента. Связано это с тем, что на одном участке под различными сваями могут быть различные виды грунта, дающие неравномерную усадку. Именно поэтому такой вид основания неохотно сооружают застройщики.

Выше было сказано, что ростверк может быть высоким и низким. В первом случае лента может размещаться на высоте в 10 и больше сантиметров над грунтом. Применяется такое решение на большинстве видов грунта, но для строений, которые имеют небольшой вес, например, для каркасных домов. Он является хорошим решением, если предполагается возведение дома на пучинистом грунте. Свайный фундамент с этим типом ростверка неплохо нивелирует обратные нагрузки. Минусом такого решения будет наличие продуваемого пространства под домом. Потребуется дополнительное его утепление.

Низкий ростверк еще называется промежуточным также его именуют наземным. В этом случае не делается заглубления для ленты, она укладывается на подготовленную подушку из песка и гравия. Такой фундамент обладает дополнительной устойчивостью к нагрузкам со стороны дома, но его не применяют на грунтах, которые являются пучинистыми, т. к. воздействие сил может привести к расслоению конструкции и просадке свай. Третьим видом ростверка является заглубленный. Отличается он тем, что частично утоплен в грунт и находится на песчано-гравийной подушке. Проще такой вид фундамента можно охарактеризовать как ленточный мелкого заглубления, дополнительными опорами для которого выступают сваи.

Использование такого решения потребует дополнительных затрат, но это является необходимостью, если планируется сооружение тяжелых зданий на нестабильном грунте. Роль свай заключается в создании опоры на более плотный грунт, который находится на большей глубине, что невозможно для ленты или потребовало бы огромных сумм, если бы пришлось заглублять монолитную ленту на такой уровень. В некоторых случаях закладку ленты приходится осуществлять ниже промерзания грунта, а сваи уходят еще глубже. В других вариантах достаточно погрузить ростверк в грунт на 30 см и опереть его на сваи и на подсыпку.

Низкие и заглубленные варианты ростверков обладают большей стабильностью. Буронабивные сваи, которые применяются для такого вида фундамента обычно армируются металлическими прутами. При этом производится перевязка армирующего слоя каждой из свай с поясом ленточного фундамента, который будет залит позже. Это создает цельную монолитную конструкцию, которая готова похвастаться хорошими прочностными характеристиками. При этом покрываются недостатки отдельно свайного и отдельно ленточного фундамента, т. к. они дополняют друг друга. Благодаря тому, что структура представляет собой цельную конструкцию, распределение нагрузки происходит частично на сваи и частично на грунт, что разгружает опорные столбы.

Особую пользу от свайно-ленточного фундамента можно ощутить в зимний период. Если грунт является пучинистым, то ему сложно выдавить сваю на поверхность. Это связано с тем, что корень сваи находится ниже уровня промерзания грунта, а также с малой площадью взаимодействия между грунтом на глубине и опорным столбом. При небольшом усилии со стороны грунта на ленточную конструкцию сваи придают устойчивости. В этом случае они выступают якорями, которые входят в зацепление с грунтом и предотвращают смещение фундамента.

Плюсы и минусы

Если подытожить то, что было сказано выше, то довольно просто выделить основные положительные и отрицательные стороны свайно-ленточного фундамента. К плюсам можно отнести:

  • относительную простоту сооружения;
  • сравнительно меньшие затраты на сооружение;
  • снижение теплопотерь;
  • отсутствие вибраций, которые могут передаваться через почву;
  • строительство такого фундамента может вестись в любое время года;
  • уровень грунтовых вод имеет минимальное воздействие на конструкцию;
  • дает возможность сооружения конструкций на склонах.

Заложить такой фундамент сможет даже небольшая бригада без использования особых средств механизации. Так как лунки под сваи можно пробурить садовым буром, на который будет смонтирован удлинитель. Снижение расхода материала ведет к снижению расхода на строительство всей конструкции. В силу того, что с грунтом соприкасается только небольшая часть фундамента, удается снизить теплопотери, что положительно сказывается на стоимости отопления в зимний период. Эта же особенность отвечает за снижение вибраций, которые могут передаваться от загруженных трасс или от железнодорожного полотна. Заливка основы такого типа может производиться даже в морозы, если температура не опускается ниже минус десяти градусов. Так как для свайного фундамента с ростверком можно задать различный уровень на различных участках, то строительство дома на участке с перепадами уровня грунта не вызовет затруднений.

Есть у конструкции и свои недостатки:

  • отсутствие подвала;
  • необходимость особого подхода к расчетам;
  • необходимость соблюдения плотности армирования;
  • отсутствие гидроизоляции ростверка;
  • невозможность обойтись без специальной техники в некоторых случаях.

Цокольный этаж или погреб в таких конструкциях не предусматривается, что связано с типом грунта, на котором ведется сооружение. Есть определенные нюансы в расчетах, которые потребуют определения нагрузки на каждую сваю в зависимости от типа грунта, в котором она будет располагаться. Для каждой марки цемента необходимо подбирать особый вид армирования, который бы обеспечил требуемую плотность всей конструкции. Ростверк не имеет гидроизоляции, которая бы препятствовала капиллярному проникновению влаги от свай, поэтому строители стараются произвести гидроизоляцию опорных столбов. При бурении лунок под сваи на большую глубину в некоторых случаях невозможно обойтись без специальной техники.

Когда без свайного фундамента не обойтись

Есть определенные случаи, когда использование свайного фундамента с ростверком является не просто рекомендуемым мероприятием, а необходимостью. Это, например, касается болотистых мест, где почва имеет торфяной слой. Также незаменимым такой вариант основы будет в том случае, если в местности есть плывуны или участок находится возле леса. Нагрузка в таких ситуациях не может быть распределена на верхние слои и требуется хорошее заглубление. Сооружение ленточного фундамента на участке с перепадом уровня грунта обойдется в круглую сумму, если нет желания заложить цокольный этаж. Сваи могут быть различной длины, поэтому их можно вывести в уровень даже при перепадах.

Использование свайного фундамента с ростверком рекомендуется в тех случаях, когда уровень грунтовых воды расположен близко к поверхности и может привести к разрушению обычного ленточного фундамента. В зависимости от уровня залегания вод будет отличаться тип используемого ростверка. Свайная основа с ростверком подходит не только для нестабильных грунтов, но и для тех, где почва является жесткой и плохо поддается обработке. Отсутствует необходимость в больших объемах выемки грунта, что упрощает строительство. Оптимальным выбором для каркасного строения будет фундамент именно такого типа, т. к. обычный ленточный обойдется дороже, а весь потенциал его прочности использован не будет.

Обратите внимание! Так как не всегда известно о типе грунта, который будет располагаться под конкретной сваей, в конструкции предусматривается определенный запас прочности, который призван нивелировать отличия.

Варианты свай

Существует несколько видов свай, которые используются для сооружения свайного фундамента с ростверком. Среди них можно выделить:

  • буронабивные;
  • забивные;
  • винтовые.

Первые представляют собой конструкцию, которая сооружается методом предварительного бурения лунки требуемого диаметра и глубины. После подготовительных работ производится заливка столбов опоры с использованием армирования. Забивные элементы идут уже готовыми и представляют собой железобетонную конструкцию, которая набрала прочность. Для них не требуется предварительная подготовка лунок, т. к. они забиваются в назначенное место с использованием специальной техники. Последняя разновидность представляет собой металлическую конструкцию. Есть определенные требования в отношении диаметра такой трубы, а длина зависит от конкретных условий. На конце такой опорной конструкции содержится винт, который и способствует погружению, а также фиксации сваи. Монтаж таких элементов может быть осуществлен вручную.

Кроме способа монтажа, сваи могут отличаться по сечению. Если речь идет о винтовых, то чаще всего они круглые. Существуют треугольные, квадратные и многоугольные варианты. Тело сваи может быть полым или наполненным. В зависимости от способа распределения нагрузки различают:

  • стойки;
  • висячие.

Второй вид свай имеет заостренный конец и большую площадь боковых поверхностей. Благодаря этому удается распределить оказываемую нагрузку на фундамент на большую площадь. Такое решение чаще всего используется в том случае, если несущей способности грунта, который находится на достигнутой глубине, недостаточно для создания нормальных условий. Устройство стойки имеет иную конструкцию. Чаще всего она подразумевает наличие расширения у основания сваи, которое обеспечивает основной процент опорных свойств. Стенки такой сваи задействованы не в полной мере.

Различие видов свайных фундаментов с ростверком может крыться также в том, каким именно образом расположены сваи в конструкции. Чаще всего выбирается четко вертикальное размещение, которое не вызывает особых вопросов. Но в некоторых случаях для увеличения несущей способности сваи могут быть загнаны в грунт под определенным углом. При этом в одной точке может быть расположено несколько свай. Применяется такой способ в том случае, если предполагается горизонтально направленное усилие на фундамент.

Сваи под ростверком фундамента могут располагаться не с определенным шагом, а точечно. Это касается тех ситуаций, когда ведется сооружение не здания, а навеса на открытом пространстве. В этом случае расположение свай совпадает с размещением опорных стоек, которые удерживают кровлю. Допускается ленточное расположение свай. В этом случае они размещаются с минимальным шагом, что увеличивает прочность фундамента. В другом варианте несколько свай размещаются с меньшим шагом на тех участках, где предполагается большая нагрузка.

Способ расположения опорных столбов для свайного фундамента с ростверком наносится на план будущего строения. Его можно начертить самостоятельно с соблюдением масштаба. Обязательным является наличие опор по углам здания. Также потребуются сваи в местах пересечения лент под основные и внутренние стены. Если расстояние между промежуточной и угловой сваей превышает три метра, тогда устанавливается еще одна опора посередине. Обычно шаг составляет около двух метров.

Расчётные работы

Во время проведения расчетов первым делом вычисляется примерная масса будущего здания. При этом учитывается не только коробка, но и все, что будет находиться внутри после финишной отделки. В зависимости от получившегося результата вычисляется требуемая площадь опоры. Выше было сказано, как наносить сваи на план здания. Теперь необходимо подсчитать их общее количество и разделить на требуемую площадь опоры. Это позволит узнать сечение свай, которое требуется под конкретный проект. В некоторых случаях увеличение площади сечения свай можно компенсировать увеличением их количества.

Процесс монтажа

Первым делом производится приблизительная разметка территории, которая определяется габаритами будущего здания. Это необходимо для того, чтобы снять верхний плодородный слой, который может стать определенной помехой для качественной разметки. Когда выемка верхнего слоя осуществлена, производится разметка того, как будут размещены сваи. Если ростверк будет заглубленным или располагаться на поверхности земли, тогда также делается разметка и под него. По четырем углам фундамента забиваются колышки и надежно фиксируются. Их можно забить по два на ширину траншеи под фундамент. Между колышками натягивается яркая леска или бечевка, которая хорошо заметна на фоне грунта.

Обратите внимание! После натягивания веревки необходимо еще раз проверить, правильность геометрии будущего фундамента.

Чаще всего для этого просто замеряются диагонали и сравниваются полученные результаты. Если они одинаковые, тогда работа продвигается с успехом, если есть определенные погрешности, тогда необходимо сместить один или несколько углов.

Далее следуют земляные работы. Делается выемка грунта на требуемую глубину. При этом учитывается не только высота ростверка фундамента, но и размер песчаной и гравийной подушек, которые будут уложены под ростверк. Когда траншея готова, производится размета точек, в которых будут располагаться опоры. Далее выполняется забивание свай или бурение лунок под них. Если выбран второй вариант, то в подготовленные лунки помещается асбестовая труба, обернутая в гидроизоляционный материал. Далее выполняется частичное наполнение сваи. Труба частично приподнимается, чтобы под ней образовалась подушка. Труба должна возвышаться на такой уровень, который равняется высоте подсыпки, которая будет выполнена из песка и щебня. В трубу укладывается арматурная сетка. Ее часть должна переплетаться с армирующей сеткой ростверка, поэтому часть прутов выглядывает из сваи. Выполняется полная заливка сваи и ее уплотнение с использованием глубинного вибратора.

Как только закладка свай будет завершена, делается подсыпка из песка. Обычно достаточно его слоя в 20 см. Засыпается он слоями меньшего размера и хорошо трамбуется ручной или другой трамбовкой. Таким же слоем делается засыпка из щебня средней фракции. Он также хорошо трамбуется, чтобы усилие распределялось равномерно по всей площади. Из обрезной доски или влагостойкой фанеры собирается опалубка. Она должна быть такой высоты, чтобы покрыть пруты арматуры, выступающие из свай, а также закрыть пояс, который будет уложен в ростверк.

Следующим шагом на опорные элементы, которые приподнимут армирующий пояс ростверка фундамента над подушкой на 5 см укладывается армирующая сетка. Пруты свай перевязываются с прутами ростверка фундамента. Опалубка для фундамента дополнительно укрепляется косыми подпорками, а также поперечными планками. Еще раз осматривается весь периметр опалубки. Не должно быть щелей, через которые жидкость будет уходить из раствора. Заливку свайного фундамента с ростверком лучше выполнить за один раз, чтобы предотвратить образование горизонтальных слоев, которые уменьшат прочность всей конструкции.

Совет! Перед заливкой бетона в опалубку для свайного фундамента укладываются трубы.

Делается это для того, чтобы впоследствии была возможность провести коммуникации. Если этого не сделать, тогда придется бурить отверстия, что нарушит целостность фундамента и снизит несущую способность.

Для больших объемов потребуется заказной бетон, который привозится в больших миксерах. Во время заливки необходимо сразу равномерно распределить бетон по желобу. После этого выполняется его уплотнение глубинным вибратором. Верхняя часть фундамента разравнивается правилом или мастерком. На набор полной прочности фундаменту потребуется около месяца времени или меньше. Многое будет зависеть от температуры и влажности воздуха. Если строительство ведется в жаркий период года, тогда есть необходимость в периодическом увлажнении всей конструкции, а также размещении сверху ростверка свайного фундамента гидроизолирующего материала, который снизит испарение жидкости.

Снять опалубку можно уже через пять дней, если температура воздуха на улице превышает двадцать градусов и не опускалась ниже за это время. За это время вся конструкция набирает практически половину своей прочности. В некоторых случаях потребуется четырнадцать дней до того, как можно будет снять опалубку. Это справедливо в том случае, если температура воздуха не опускалась ниже плюс десяти градусов. Если температура колебалась до десяти градусов, тогда для нормального набора прочности потребуется дополнительное утепление фундамента или использование специальных присадок. Процесс монтажа фундамента из свай с ростверком описан в видео ниже.

Частые ошибки

Во время сооружения свайного фундамента с ростверком неопытными мастерами допускается ряд ошибок, о которых стоит знать. Среди них можно выделить:

  • разделенность конструкции;
  • отсутствие амортизирующего слоя;
  • малая глубина заложения;
  • ошибки в расчетах.

Первая ошибка при сооружении свайного фундамента с ростверком заключается в том, что отсутствует перевязка между сваями и ростверком. В этом случае прочность фундамента ставится под сомнение, т. к. два основных модуля фундамента практически не взаимодействуют между собой. Если укладка ростверка в фундаменте из свай осуществляется на грунте, который является пучинистым, тогда потребуется предусмотреть воздушный зазор между ростверком фундамента и грунтом или уложить под ростверк до заливки фундамента утеплитель в видео экструдированного пенополистирола.

Малая глубина заложения в фундаменте такого типа относится не к ростверку, а к сваям. Если сваи для такого фундамента будут находиться не на достаточной глубине, то невозможно будет говорить о достаточной опоре. Со временем сваи, а соответственно и весь фундамент может просесть, что приведет к разрушению здания. Если уровень расположения свай не прошел точку промерзания, тогда фундамент будет поднят при замерзании почвы зимой. Часто ошибки допускаются во время расчетов. Чтобы проблем не возникло, лучше обратиться по этому вопросу к специалистам.

Резюме

Как видно, фундамент из свай с ростверком является отличным решением для большинства ситуаций. Такой фундамент позволит соорудить дом на сложных грунтах. При этом к проектированию такого фундамента нельзя относиться халатно, т. к. можно неправильно рассчитать его несущую способность, что выльется в круглую сумму. Не пренебрегайте советами профессионалов в отношении сооружения такого типа фундамента.

Отправить комментарий

2proraba.com

Свайный фундамент с ростверком: чертежи, заливка своими руками

Свайно-ростверковый фундамент

Еще не так давно пользовались популярностью всего четыре виды фундаментов для зданий: свайный, ленточный, плитный и столбчатый. Но все они имеют один ключевой недостаток: очень тяжело и дорого строить фундамент на участке с большим углом наклона. Ведь тогда нужно удалять лишний слой почвы, делать обноску и дополнительно усиливать конструкцию. Именно по причине дороговизны и сложности в установке фундамента на уклонах и появился новый тип фундамента – свайно-ростверковый. Его особенность в том, что это комбинация ленточного и столбчатого типа фундаментов и он используется при строительстве зданий на уклонах. Для горных районов такой тип фундамента считается приоритетным, хотя и стоит довольно дорого через свою конструкцию и особенности проектирования.

Что это за тип фундамента

Принципиальная схема. Свайно-ростверковый фундамент

Ростверк – это плита или балка, которая связывает между собой сваи непосредственно на поверхности земли. Это фактически основной несущий железобетонный пояс, на который уже монтируются несущие стены самого здания. Как правило, при проектировании и расчете ростверка используются подробные чертежи всех элементов, ведь основная нагрузка ложится непосредственно на сами плиты. Соответственно, в любой схеме такой конструкции уже предусмотрены расчеты допустимых нагрузок на каждую сваю отдельно, а также на плиты основания. Также стоит учитывать, что ширина ленточного основания существенно больше самых стен.

Это делается с целью распределить массу несущих конструкций здания по всей плоскости плит и обеспечить хорошую устойчивость здания даже при непосредственных подвижках отдельной опоры.

Где используется ростверк?

Свайно-ростверковый фундамент в разрезе
  1. При строительстве бань, технических зданий с небольшой массой несущих конструкций;
  2. При строительстве жилых зданий на склонах с достаточно большим углом наклона;
  3. Если необходимо сделать встроенный в глубине гараж или подвал;
  4. Когда во время геодезических исследований почвы обнаружено расслоение, особенно при комбинировании глинистой и песчаной почвы;
  5. При реставрации каменных и бетонных оснований зданий старой постройки, если обнаружено проседание отдельных углов. Тогда под основу подводятся специальные опоры, затем проводится заливка платформы и уже разносится по внешней части несущий ростверк.

Выбор свай для будущего основания

Как правило, свайно-ростверковый фундамент своими руками сделать относительно сложно, но технически возможно. Для этого сначала подбирается тип свай, а они бывают железобетонные, бетонные, металлические и даже деревянные. Сегодня сделать заливку свайного ростверка можно даже с готовыми сваями, которые забиваются в почву пневматическими молотами, но стоит такая технология дорого и чаще используется при строительстве больших промышленных, административных и жилых зданий.

Также есть так называемые инъекционные сваи с диаметром до 120мм и единственным арматурным прутом, но они используются исключительно для усиления и ремонта уже существующих фундаментов.

Расположение свай в ростверке

Схема:Расположение свай в ростверке
  1. Одиночная свая – тут каждая свая расположена под своей опорой, а все опоры соединены в единое целое армированием;
  2. Ленточное соединение. Тут предусмотрено равномерное распределение всех свай и их расстояние указано в чертеже;
  3. Полосное расположение свай используется при строительстве массивных и больших зданий;
  4. Расположение кустами. Целый пучок свай установлен в одном месте и принимает на себя повышенные нагрузки;
  5. Расположение полем. Это тот случай, когда над сваями залита монолитная плита, а все сваи установлены в шахматном порядке по схеме с четкими расчетами длины каждой единицы.

Возведение свайно-ростверкового фундамента

  • Определение типа грунта и его структуры. Тут желательно получить геодезический разрез почвы с подробными данными по каждому слою почвы. Ведь сваи часто забиваются на глубину до двух метров;
  • Подготовка котлована или траншеи. Ее желательно делать на ровных поверхностях, на уклонах она не дает никакой эффективности. Оптимальное решение – это подготовка небольших углублений, в которых делается песчаная подушка;
  • Установка опалубки. Ее можно делать, а можно и нет. Если частник готов сделать своими руками фундамент с несъемной опалубкой, тогда такой фундамент будет иметь отличные гидроизоляционные характеристики;
  • Теперь можно проводить процесс углубления готовых свай или заливать арматуру бетонной смесью. Отверстия под сваи бурятся специальной техникой, затем внешние контуры закрываются рубероидом. Внутри скважин устанавливают асбестовые трубы, которые дополнительно армируют для увеличения прочности несущей конструкции. После полной установки свай начинается процедура заливания свай бетоном и создания промежуточной подсыпки;
  • После того, как сваи наберут заданную прочность, проводится армирование каркаса по всему горизонтальному периметру. Армирование нужно обязательно залить бетоном.

Ошибки при проектировании и монтаже железобетонного ростверка

  1. Отсутствие четкого проекта с подробным расчетом всех мест расположения свай, их толщины, длины, а также геодезической карты территории.
  2. Не предусматривается четкая жесткая связь между столбами свай и несущей плитой. Если зимой грунт начинает промерзать, тогда он расширяется. В результате под нижней частью утепленного перекрытия грунт охлаждается медленнее и возникает разнонаправленная сила. Эта сила стремится опрокинуть столб, мерзлая земля давит на верхние слои столба, а нижняя берет нагрузку на себя. В результате столб начинает наклоняться, а если они не зафиксированы жестко сверху, тогда однозначно их вырвет из пазов залитого ростверка.
  3. Не предусматривается в нижней части ростверка воздушная подушка. Если не удаляется подсыпка под ростверком, тогда через сезонные изменения температур на нее будет воздействовать значительная сила. Она со временем приведет к разрыву опорных площадок, повреждению ленты ростверка. Чтобы такого не случилось, во время заливки на дно котлована ложатся пенополистирольные плиты, которые играют роль амортизатора и защищают от промерзания почвы.
  4. Неправильно проведенный расчет допустимой глубины погружения свай. Если они забиты не достаточно глубоко, тогда в этом месте здание даст просадку, возникнет перекос несущей конструкции и заваливание одного угла. Со временем разрушается сама плита через чрезмерные нагрузки и цоколь здания. Также через неправильные расчеты или проект конструкции ростверка возможно резкое поднятие одной или нескольких свай, а это неизбежно влечет за собой разрушение перекрытий с дальнейшим уничтожением самого здания.
  5. Неправильно сделан расчет несущей способности основания. Эту ошибку часто можно встретить в начинающих проектировщиков без опыта работы и практики. Тут проблема состоит в неправильном выборе типа почвы, ведь весь расчет именно на этом и основан. Наибольшей несущей способностью обладают скальные породы и каменистые грунты, наименьшей — мелкозернистые песчаные грунты. Если ошибиться в расчетах есть риск того, что будущая постройка будет со временем постоянно погружаться в землю, и этот процесс будет очень сложно остановить. Поэтому тут нужна полноценная схема расположения, длины и диаметра каждой сваи.

fundamentclub.ru

Буронабивной свайно ленточный фундамент с ростверком

Свайно-ростверковый буронабивной фундамент ТИСЭ

В основе каждого здания лежит фундамент, чем он крепче, тем дольше простоит дом, надежней будут его стены.

Так как здания возводятся на разных грунтах, а их физические свойства существенно влияют на качество и долговечность строения, то строителями были разработаны несколько технологий закладки фундаментов. Они разделяются на четыре основных разновидности:

  • свайные;
  • ленточные;
  • столбчатые;
  • плитные.

Стоит отметить, что каждый из вышеуказанных основных видов, в свою очередь, разделяется на подтипы, которые могут комбинировать несколько разных технологий.

Если необходимо возвести дом на сложном участке, где грунт водянистый и болотистая местность, то лучше не придумаешь, чем свайно-ленточныйфундамент.

Его применение позволит сделать основание дома надежным и крепким, что в результате защитит строение от неблагоприятных погодных условий, снизить риск его перекоса и ухудшения эксплуатационных характеристик.

К тому же в противовес ленточному фундаменту, который наиболее часто используется при строении зданий на сухих грунтах, свайно-ленточный фундамент с ростверком позволяет достичь надежных грунтовых горизонтов в местности с высокой влажностью.

Разновидности свайно-ленточного фундамента

Свайно-ленточный фундамент на буронабивных сваях

В зависимости от разновидности свай, которые применяются при возведении фундамента, последний разделяется на:

  • винтовой;
  • буронабивной.

Особенностью первого является то, что сваи в нем изготавливаются из металлической трубы, окончание которой сделано в форме винта.

Если посмотреть со стороны, то она напоминает большой шуруп, но только для закручивания в землю.

Благодаря такой конструкции увеличивается опорная зона сваи, что повышает ее жесткость и как результат увеличивается надежность всего здания.

В зависимости от того, какими характеристиками обладает участок, где возводиться дом применяются разные диаметры винтов:

  • для болотистой и глиняной местности его диаметр может достигать до 850 мм;
  • для мерзлых участков грунта используются более тонкие сваи – диаметром 300-400 мм.

Буронабивной фундамент с ростверком отличается от предыдущего тем, что в этом случае не применяются уже готовые металлические конструкции, а сваи изготавливаются сразу на участке. С помощью бура делаются скважины по всему периметру, их глубина зависит от свойства грунта.

Рекомендуется бурить пока скважина не войдет как минимум на 60 см в глубину твердого горизонта. После чего в отверстие засыпается мокрый песок и утрамбовывается.

Далее, устанавливается арматура, и скважина заливается бетоном.

Устройство свайно-ленточного фундамента с буронабивными сваями

Фундамент из монолитных свай или буронабивной фундамент

Стандартный ленточный фундамент состоит из простого монолитного цоколя, который размещается по всему периметру будущего строения.

Свайно-ленточный фундамент на противовес предыдущему не опирается на простую песчаную подушку, а состоит из отдельно стоящих свай с монолитным или балочным ростверком.

Ростверк – это верхняя часть фундамента, которая равномерно распределяет массу здания на сваи.

В зависимости от его расположения различают конструкции с висячим или заглубленным ростверком.

Первый являет собой фундамент, который находиться выше уровня земли на несколько сантиметров, во втором же случае – непосредственно контактирует с грунтом.

Перечень необходимых инструментов и материалов

Материалы для возведения фундамента

Для того, чтобы самостоятельно сделать буронабивной фундамент с ростверком понадобится следующий инструмент и материалы:

  • цемент, песок, гравий;
  • арматура;
  • деревянные брусья;
  • доски;
  • рубероид или другой материал для гидроизоляции;
  • молоток, лопата, строительный миксер или бетономешалка, бур;
  • проволока и гвозди.

Основные этапы работы

Рассмотрим основные этапы возведения буронабивного свайного основания

Начальная

Сначала перед активной фазой, необходимо очистить участок от мусора, его выровнять. Далее с помощью обноски и шнуров проводиться разметка территории – отмечаются месторасположение осей, ширина ленты, места установки свай.

Земляные работы

Фундамент ленточный с буронабивными сваями в процессе заливки

После разметки можно приступать к непосредственному копанию траншеи. Ее глубина зависит от типа грунта, но, как правило, не более 40 см. Относительно ширины – то она должна соответствовать ширине монолитной ленты.

Далее, по углам и всему периметру площади бурят скважины, при этом рекомендуется, чтобы шаг между ними был не более 2 метров.

Относительно их глубины, то все зависит от типа грунта – каждая скважины должна входить в твердый горизонт не менее, чем на 60 см.

Согласно информации строителей среднестатистическая глубина скважины составляет от 1,6 до 1,8 м. Диаметр ее отверстия должен соответствовать трети ширины траншеи.

Подготовительные работы

На этом этапе нужно провести гидроизоляцию будущих свай, чтобы улучшить эксплуатационные характеристики и повысить их срок службы. Для этого необходимо просто разместить в отверстиях слои рубероида или другого гидроизоляционного материала.

Можно также использовать асбоцементные или пластиковые трубы, но тогда нужно учитывать их диаметр. Затем площадь будущего фундамента с ростверком засыпается песком на высоту около 30 см и подготавливается опалубка.

Армирование

Чтобы создать монолитное бетонное сооружение армировать необходимо не только ленту, но и все сваи. В качестве армирующего пояса используют 12-15 мм прутья.

Для свай рекомендуется применять не менее 4 кусков арматуры. Все прутья арматуры между собой скручиваются с помощью проволоки и свариваются.

Заливка

Буронабивной с верхним ростверком

Заливку бетона начинают со скважин. Во время этого процесса необходимо снизить риск возникновения пустот.

Для этого через каждые 20-30 см заливки бетона, проводят его утрамбовку.

После заполнения всех скважин проводиться непосредственно заливка фундамента с ростверком.

Через несколько дней после того, как конструкция высохнет опалубку можно снять.

Какие плюсы применения свайно-ленточного фундамента

Забивные и буронабивные железобетонные сваи

Без этой технологии было бы нереально сложно возводить дома в местах в болотистой глинистой местности, на участках где довольно большая глубина промерзания грунта. Также его безусловными преимуществами является:

  • доступность. Эта технология не нуждается в значительных финансовых вложениях, ее могут позволить люди со средним доходом;
  • чтобы положить фундамент, не нужно специальной техники либо дополнительных знаний, эту работу может сделать каждый, лишь бы было желание;
  • скорость. Возвести здание с его применением намного быстрее;
  • использование свай позволяет успешно применять эту технологию на рельефной местности;
  • уменьшение контакта свайного фундамента с ростверком с землей уменьшает теплопотери дома.
  • ну и самое главное такой фундамент отлично противостоит пучению и сдвигам грунта в сезонное время года.

Но чтобы полностью охарактеризовать этот вид фундамента, стоить рассмотреть его недостатки.

Итак, эта технология строительства не предусматривает наличие в доме подвального помещения, плюс также нельзя сильно утяжелять помещения.

Еще одним минусом в использовании буронабивного фундамента с ленточным ростверком является сложность расчетов. Рассчитать количество необходимых материалов, а также максимальный уровень тяжести, который сможет выдержать такая конструкция, смогут лишь специалисты.

fundamentclub.ru

РубрикаФундамент

Добавить комментарий
