Фундамент поверхностный столбчатый – Опорно-столбчатый фундамент: преимущества и недостатки

Содержание

типы опор, инструкция по возведению, советы

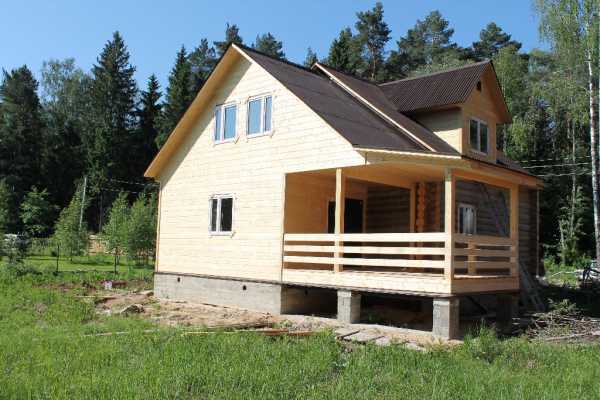

Наиболее часто данный тип основания применяется для небольших легких построек. Основным преимуществом является не только то, что опорно-столбчатый фундамент своими руками построить достаточно легко, но и то, что его стоимость будет гораздо дешевле, нежели возведение ленточного основания даже мелкого заложения.

Виды опорно-столбчатых оснований

Прежде чем говорить о популярности и целесообразности применения данного типа основания для той или иной постройки вначале следует разобраться, а что такое опорно-столбчатый фундамент? Конструкция представляет собой заглубленные на определенную глубину опоры, которые впоследствии соединяются между собой ростверком.

Данный тип основания можно устраивать на любых грунтах, в том числе и на суглинистых, склонных к пучению. Несмотря на легкость возведения и меньший объем работ по сравнению с монолитной конструкцией. Такое основание обеспечивает высокую несущую прочность конструкции.

Типы опорно-столбчатого фундамента зависят исключительно от материала, который будет использован для него:

  • бетонные;
  • блочные;
  • бутовые;
  • кирпичные;
  • бутобетонные.

В редких случаях в качестве опор при этом основании может быть использована древесина, но такой фундамент подойдет только для хозяйственных построек ввиду своей малой несущей способности и небольшой долговременности.

В настоящее время большую популярность приобрели столбчатые фундаменты в качестве опор, для которых используются бетонные, кирпичные или блочные опоры.

Так, кирпичные опоры вполне могут обеспечить высокую прочность и долговременность эксплуатации, но они имеют один большой минус. Фундамент из такого материала процесс достаточно трудоемкий. Не каждый вид кирпича подойдет для этого процесса.

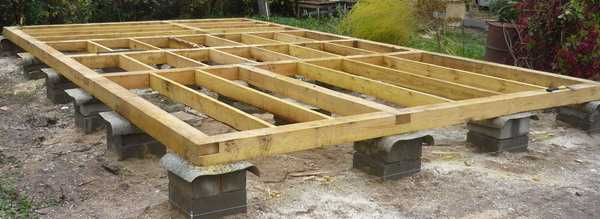

Опоры из блоков

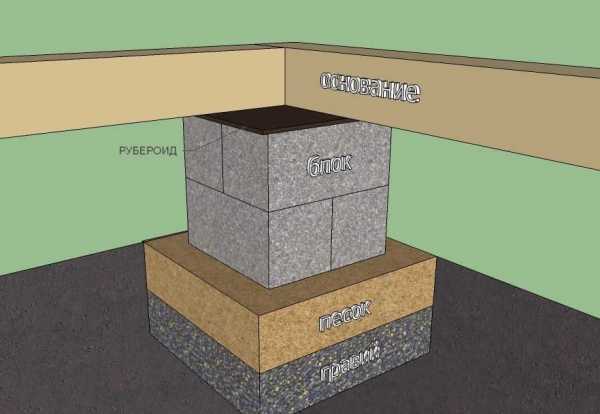

Опорно-столбчатый фундамент из блоков сегодня завоевал наибольшую популярность. Это объясняется более короткими сроками возведения основы под постройку (если сравнивать с другими материалами для опорных столбов), экономичностью и высокой прочностью конструкции в результате.

У опорных столбов из блоков есть существенный недостаток. Под них необходимо сделать хорошую гидроизоляцию из бетонной смеси или положить сверху песчано-гравийной подошвы рубероид. Это обусловлено тем, что блоки ввиду своей пористой структуры впитывают воду, которая приводит к их разрушению.

Этот недостаток легко устраняется при устройстве гидроизоляции не только под опорами. После возведения столбы обмазывают битумной мастикой в 2 или 3 слоя и н покрывают сверху геотекстилем.

Специалисты крайне не рекомендуют использовать такое основание на проблемных, пучинистых грунтах, а также на почвах с высокой влажностью и сейсмически не устойчивых. На проблемных грунтах целесообразнее использовать опоры, выполненные из бетонной смеси.

Этапы возведения опорно-столбчатого основания

  1. Первоначально, как и при возведении любого основания необходимо выполнить подготовительные работы. Они заключаются в проведении изысканий для определения свойств почвы на строительном участке, расчетах конструкции и материла. После этого можно переходить к разметочным работам на участке.
  2. Далее на участке выкапывают или пробуривают скважины для будущих опор. При этом следует учитывать, что столбы должны быть установлены не только в крайних угловых точках, но и под продольными стенами, а также в местах пересечения внутренних стен будущей постройки.
  3. Размеры скважины должны быть больше размеров будущей опоры, поскольку необходимо учитывать еще толщину опалубки и толщину слоя гидроизоляции.
  4. Для того чтобы обеспечить столбам хорошую устойчивость и минимизировать возможную просадку, на дне выкопанных ям почву тщательно трамбуют. После этого устраивают гидроизоляционную подошву. Для этого используют смесь песка и гравия. Слой такой подошвы должен быть не менее 10 см. Отсыпав материал, его увлажняют водой и тщательно утрамбовывают.
  5. Далее, в зависимости от материала выполняют непосредственно возведение столбов.

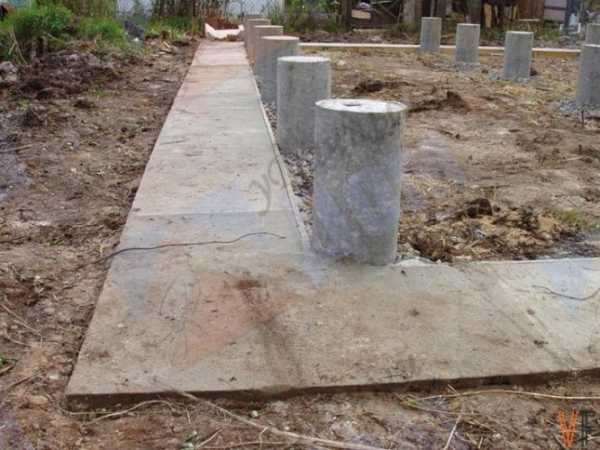

Опоры из бетонной смеси

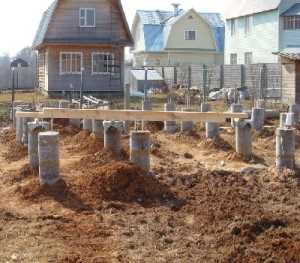

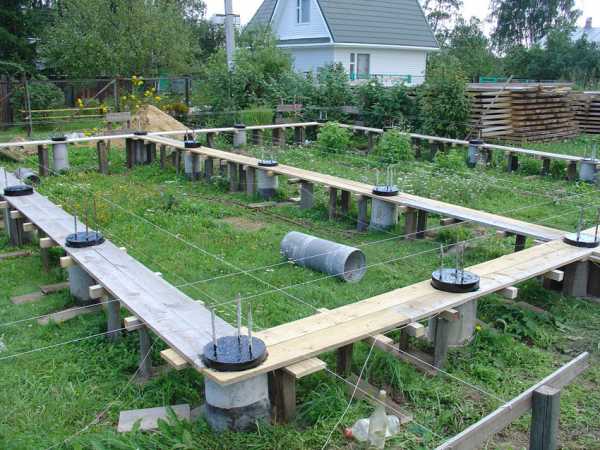

Если в качестве основного несущего элемента будут использоваться бетонные столбы, то выполняют следующие операции.

  1. Изготавливают опалубку. Для этого вполне подойдут доски небольшой толщины – 4 см. в некоторых случаях можно сделать несъемную опалубку. Для этого целесообразно использовать трубы из железа или асбестоцемента, диаметром от 10 см.
  2. Бетонные столбы обязательно должны быть армированы. В противном случае от неукрепленного арматурой основания не будет никакого толка, а постройка вряд ли простоит без деформаций много лет.
  3. Прутки арматуры диаметром от 2 до 14 мм скрепляют между собой вязальной проволокой, но так чтобы вертикальный размер прутков был больше глубины опоры. Это необходимо, чтобы при дальнейших работах приварить к концам вертикальных прутков металлический каркас ростверка. Достаточно будет оставить 20 см.
  4. Когда арматурный каркас подготовлен и опущен в яму, можно заливать бетонный раствор. Во время заливки необходимо тщательно штыковать его, чтобы максимально снизить образование воздушных пустот, приводящих к понижению прочности столбов.

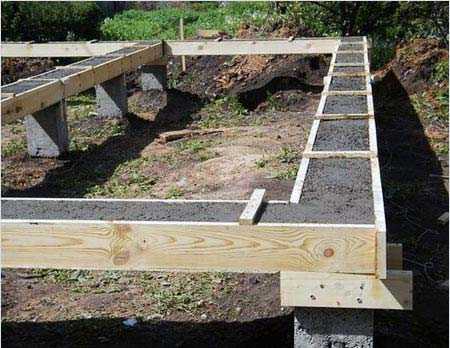

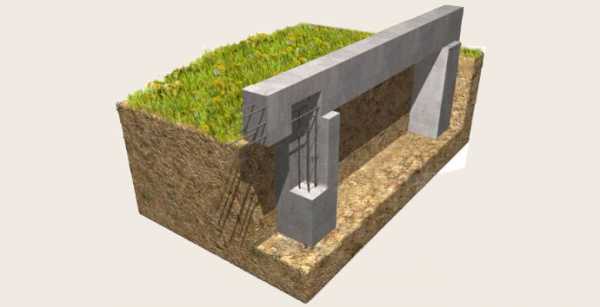

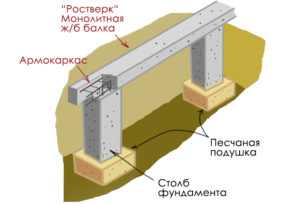

  5. Когда опоры готовы, приступают к строительству ростверка. Этот элемент предназначен для связывания отдельных опорных элементов в одну конструкцию, которая позволит равномерно распределить нагрузки по всему основанию.

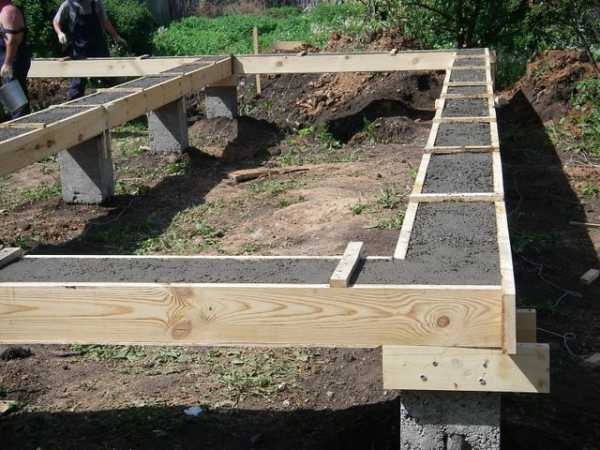

  6. Сначала к вертикальным пруткам опор приваривается арматурный каркас. Затем устанавливается опалубка, и бетонная смесь заливается в форму.

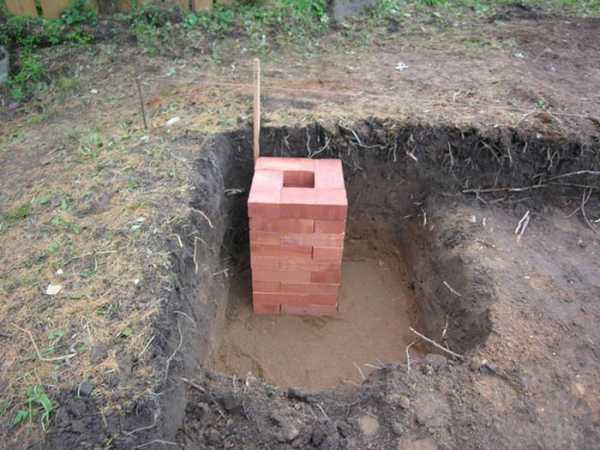

Опоры из кирпича

Когда точечный опорно-столбчатый фундамент возводится с опорамииз кирпича, необходимо позаботиться о хорошей гидроизоляции. Для этого на песчано-гравийную подошву укладывают рубероид и выкладывают кирпичи.

Опорные столбы из кирпича необходимо тщательно заизолировать от воды и влажного грунта. Для этого поверхность опоры нужно тщательно заштукатурить. Желательно в раствор цемента добавить немного жидкого стекла.

После того как штукатурка станет прочной, ее поверхность желательно обработать грунтовкой, имеющей антибактериальные свойства. Более простым вариантом гидроизоляции является битумная мастика. Ее наносят в 2-3 слоя, сверху необходимо наклеить геотекстиль, Он необходим для защиты опорных столбов от возможных механических повреждений, вызванных движением грунта.

Опорно-столбчатый фундамент поверхностного типа

Отдельно следует рассмотреть и поверхностный опорно-столбчатый фундамент. Его устраивают для небольших построек, возводимых преимущественно из дерева или бруса: бани, дачные домики и так далее.

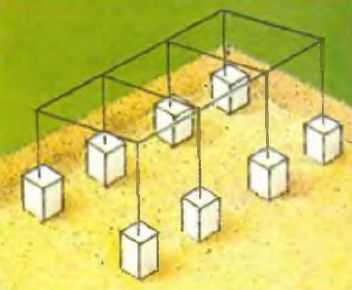

Опоры необходимо устанавливать под углами здания, несущими конструкциями. Этот тип основания целесообразно использовать только на устойчивых, плотных грунтах, поскольку глубина заложения опорных столбов небольшая. Для суглинистых почв, грунтов с повышенной влажностью, почв с близко расположенными к поверхности грунтовыми водами, а также на участках с большими перепадами высот такой фундамент устраивать нельзя, независимо от общей массы будущей конструкции.

Как избежать типичных ошибок

Как сделать опорно-столбчатый фундамент вы знаете, но самое главное это постараться при его возведении, избежать распространенных ошибок. Зачастую, возводя основание своими силами, многие путают столбчатый и свайный фундамент и устанавливают опорные столбы по той же технологии, что и сваи. То есть в заранее пробуренные скважины забивают столбы.

На самом деле, эти два типа основания совершенно разные. Опорно-столбчатый фундамент подходит только для легких конструкций: бани, одноэтажные, небольшие по площади каркасные дома или строения из бруса.

Свайный же фундамент выдерживает достаточно большой вес постройки. Сваи, используемые в качестве столбов нельзя устанавливать в заранее пробуренные скважины большего диаметра, поскольку прочность их установки как раз и зависит от того, что их заглубляют в землю при помощи приваренных к ним лопастей.

В заключение можно сказать, что для небольших построек столбчатое основание является самым оптимальным и недорогим вариантом. Но если вы собираетесь установить такой тип фундамента под дом, то обязательно учтите, что это основание нуждается в дополнительной теплоизоляции, поскольку подвала оно не имеет. И если вы не хотите платить зимой за уходящее сквозь пол тепло об этих работах необходимо позаботиться еще на этапе подготовительных работ.

nafundamente.ru

Опорно столбчатый фундамент своими руками. Плюсы и минусы.

Опорно столбчатый фундамент

Технологии современного строительства, промышленного и гражданского, позволяют оптимизировать характеристики возводимого строения и сократить затраты времени и денег. Для этого необходимо грамотно подойти к разработке проекта с учетом особенностей земельного участка и параметров будущего здания. Строительство опорно-столбчатого фундамента выступает одним из набирающих популярность направлений в обустройстве оснований. В чем причина успеха этого типа конструкции?



Виды опорно-столбчатых оснований

Главный критерий, который позволяет использовать различные варианты исполнения данного типа основания, это многообразие строительных материалов, применяемых в производстве работ. При планировании объекта необходимо выбирать лучший тип материалов, исходя из ряда параметров:

  • Условия эксплуатации.
  • Сроки строительства.
  • Параметры будущего строения.
  • Финансовые возможности владельца.

Проконсультируйтесь с архитектором – на основе предпроектных изысканий он сможет порекомендовать вам оптимальный вариант проекта и тип материалов.

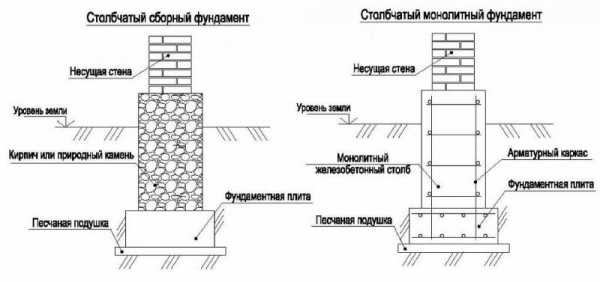

Опорно-столбчатый фундамент состоит из ряда столбов, которые выполняют из:

  • кирпича,
  • фундаментных блоков,
  • стальных труб рассчитанного диаметра,
  • труб из асбеста,
  • бетона,
  • натурального камня,
  • деревянных бревен.

Перед планированием такого основания, необходимо провести детальные инженерно-геологические и инженерно-геодезические изыскания. Без этого комплекса работ сложно подобрать оптимальный тип конструкции и заложить фундамент необходимой прочности. Почва должна состоять из песка или супеси, а уровень залегания грунтовых вод иметь достаточную глубину. В противном случае, приямки для опор следует заглублять гораздо ниже вод.

Каждый материал накладывает на производство работ свои особенности.

Различные варианты исполнения опорно столбчатого основания

Стальные трубы обладают прочностью и устойчивостью к нагрузкам. Но имеют один главный недостаток – они подвержены коррозии и могут постепенно разрушаться под воздействие негативных факторов окружающей среды. Перед заложением опор необходимо:

  1. тщательно обработать поверхность труб специальными антикоррозийными средствами,
  2. толщина трубки должна быть не менее 4 мм,
  3. не допускается использование бывших в употреблении материалов – только новые трубы.

Столбы из асбеста не подвержены подобным проблемам. Также они устойчивы к воздействию воды и могут применяться на рыхлых грунтах. Но необходимо соблюдать технологию заложения и следить за качеством материала.

Бетон позволяет возводить на фундаменте сооружения средней тяжести. При этом процесс строительства простой и может быть выполнен даже не профессионалами.

Натуральный камень является «родоначальником» столбчатого основания. Он занимает большую площадь и способен выдержать большие нагрузки. Но при закладке основания важно иметь навыки кладки натурального камня – здесь есть свои особенности, требующие специальных знаний.

Дерево разрушается под воздействием влаги и насекомых. Оно имеет ряд достоинств (сопротивление деформации и движениям почвы, стоимость), но требует пристального внимания при выборе древесины и выполнении работ по заложению фундамента. Кроме того, необходимо обработать бревна специальными средствами, чтобы обеспечить сохранность его структуры.

Столбчатый фундамент имеет свои плюсы и минусы. Но, если условия позволяют заложить именно такое основание, стоит отдавать ему предпочтение. Так вы значительно сократите затраты на строительство.



к оглавлению ↑

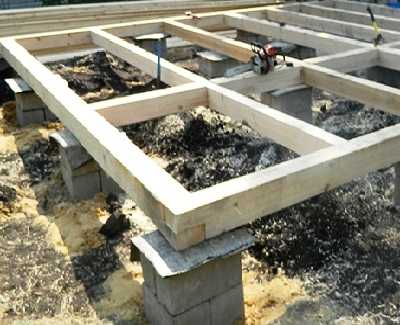

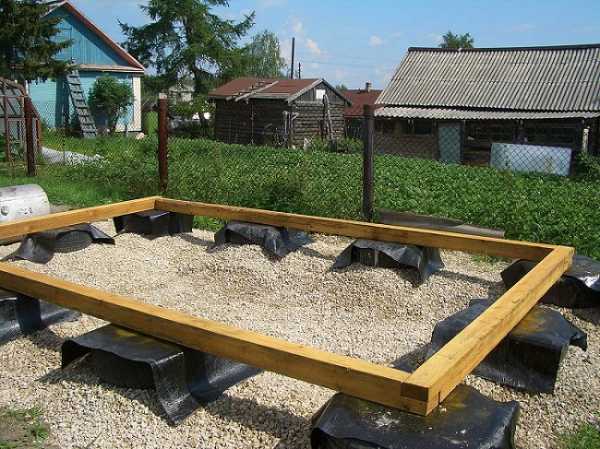

Опорно-столбчатый фундамент из бетонных блоков

Опорно-столбчатый фундамент из бетонных блоков самый распространенный тип основания в данной категории. Его активно применяют при строительстве каркасных домов и различных хозяйственный и бытовых построек.

Опорно столбчатое основание из бетонных блоков

При строительстве небольших зданий, порядок выполнения работы следующий:

  1. Определите количество столбов на периметре здания. Обязательно располагать опоры в углах здания и в точках пересечения стен. Далее необходимо ставить столбы каждые 3 метра, не меньше.

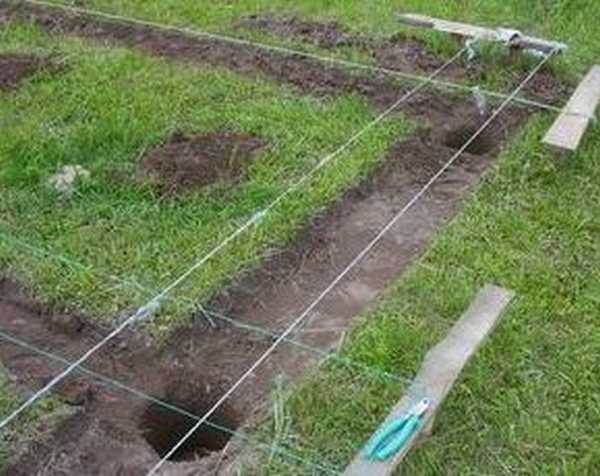

  2. Далее выполните точную разбивку фундамента на участке с закреплением каждой опоры.
  3. Делаются ямы в точках расположения столбов. Глубина составляет от 15 до 30 см. Определяется от рельефа участка и характеристик грунтов.

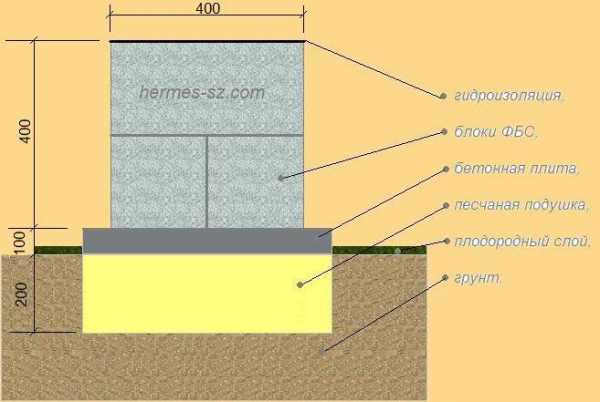

  4. В каждый приямок засыпают подушки из песка, мощностью в 15 см. После поливания водой тщательно трамбуют.

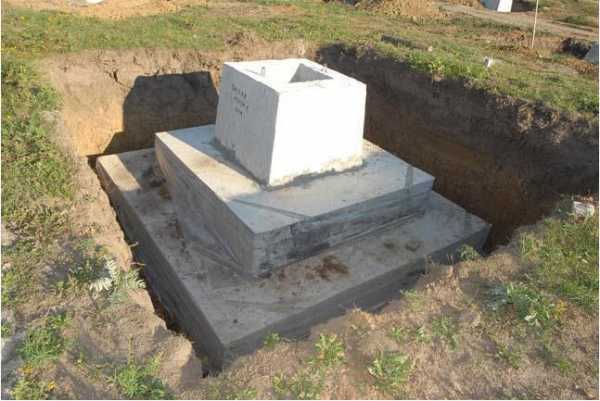

  5. После этого делают опорные площадки для увеличения площади опоры каждого столба.

После создания нижней площадки приступают к размещению бетонных блоков. Лучше применять полнотелые блоки, имеющие большую прочность. Для скрепления блоков применяют кладочную смесь.

Фундамент поверхностный столбчатый из бетонных блоков при правильном выполнении работ, способен прослужить длительное время и выдерживать большие нагрузки.



к оглавлению ↑

Опорно-столбчатый фундамент своими руками

После разработки и согласования проекта, можно приступать к выполнению работ на участке. Сделать опорно-столбчатый фундамент своими руками вполне возможно, хотя если у вас мало опыта в строительстве, то лучше привлечь профессиональных строителей. Важно выполнить все этапы, перечисленные ниже.

Заглубленный вариант фундамента на опорах оптимально подходит для грунтов, склонных к пучению. При этом глубину заложения устанавливают на 30 см ниже уровня промерзания грунта. Если плотность грунта на земельном участке высокая, то допускается формирование углублений под столбы в диаметр самого столба – при таком подходе, стенки ямы послужат естественной опорой. Опалубку ставят только над землей. Если грунт рыхлый, то необходимо сделать ямы в 1,5 раза шире, чтобы смонтировать опалубку для закрепления каждого столба.

На дно ямы закладывают обязательную подушку. Как правило, это смесь песка и гравия (щебня), которая имеет мощность до 20 см. Ее трамбуют и смачивают.

Стенки ямы, при ее использовании в качестве естественной опалубки, а также надземная часть должны быть покрыты гидроизоляцией. Это необходимо для сохранения целостности конструкции во времени. На подушку в основании следует залить немного бетона, а после затвердевания – несколько арматур небольшого диаметра – для скрепления. Каркас связывают тонкой проволокой и таким образом создают важный опорный элемент всего фундамента.

После окончательного формирования каркаса заливают бетон в каждую яму. При этом, марка применяемого бетона должна быть не ниже М200. Для приготовления раствора под опорный фундамент наиболее часто применяют состав в следующем отношении: цемент-песок-мелкий щебень в пропорциях 1-3-5.

Для выполнения работ по бетонированию основания под опорно-блочный фундамент лучше всего обратиться к специалистам – так вы обеспечите высокое качество и избежите досадных ошибок. При возведении основания будущего дома нельзя упускать даже малые детали.

Опалубка может сниматься только после окончательного затвердевания смеси. Время застывания бетона определяется множеством факторов. Среди которых, влажность и температура окружающего воздуха. Минимальный срок – 3-5 дней. Если ямы были выкопаны больше диаметра опоры, то после застывания нужно сделать обратную засыпку грунта.



к оглавлению ↑

Возведение столбчатого основания по этапам

Краткая пошаговая инструкция для строительства столбчатого фундамента.

  1. Выполните комплекс изысканий перед составлением проектной документации. После разработки проекта проведите точную разметку столбов по периметру будущего здания.
  2. Сделайте скважины (ямы) в местах установки опор. Диаметр углублений должен быть больше, чем будущие опоры – потребуется закладка гидроизоляции и опалубки.
  3. Трамбовка основания ямы. Это обеспечивает надежную установку опоры. Обязательно закладывать подушку для основания столба. Лучше из песка, для некоторых конструкций потребуется смесь гравия и щебня.
  4. И только после этого производят установку каждого столба, в зависимости от индивидуальных требований каждого материала.

В зависимости от условий конкретного участка при производстве работ накладываются индивидуальные требования.



к оглавлению ↑

Опорно-столбчатый фундамент плюсы и минусы

Опорно-столбчатый фундамент, плюсы и минусы которого широко известны и могут быть просчитаны для каждого конкретного случая, является одним из лучших типов конструкций основания на данном этапе развития.

Среди главных достоинств фундамента на опорах выделяются следующие:

  1. Экономия денежных средств. На любом строительном объекте значительную долю затрат берет на себя возведение фундамента. В случае опорного основания вы сокращаете затраты на земляные работы, объем используемых строительных материалов, время выполнения всего комплекса работ.
  2. Простота конструкции. При наличии базовых знаний, вы можете сделать этот фундамент самостоятельно, даже без привлечения посторонних.
  3. Широкий диапазон строительных материалов, которые можно применять на объекте.
  4. Высокая прочность конструкции, износостойкость и долговечность.

Достоинства и недостатки фундамента на опорах

Не стоит забывать, что опорно-столбчатый фундамент обладает и некоторыми недостатками. Их обязательно нужно учитывать при выборе:

  1. Ограничение по весу будущего здания. Фундамент не может применяться при обустройстве крупных объектов – требуется внимательный расчет прочности конструкции.
  2. Отсутствие подвального помещения в здании на таком фундаменте.
  3. Сниженная устойчивость к опрокидыванию видов данного основания.

Очень важный совет, повторявшийся несколько раз: перед началом работ необходимо выполнить комплекс предпроектных изысканий и провести тщательный анализ и расчет с опытным архитектором.

Опорно-столбчатые конструкции находят свое применение в различных сферах строительства. С экономической точки зрения – это один из лучших вариантов основания. При этом, если соблюсти все технологии производства, то полученный результат окажется износостойким и прослужит долгое время без проблем и деформаций.



stroykarecept.ru

Опорно-столбчатый фундамент своими руками

При планировании сметы и конструкции будущей постройки всегда существует соблазн сэкономить на наиболее затратных этапах строительства. Достаточно разумный и эффективный вариант – использовать вместо «заморочного» малозаглубленного или дорогого точечного-винтового фундамента самый простой и доступный опорно-столбчатый фундамент. Естественно, при условии соблюдения строительных норм и технологии строительства.

Когда прибегают к использованию опорно-столбчатых конструкций фундамента

Стоит ли связываться с опорно-столбчатым типом фундамента, большинство специалистов вразумительного ответа не дадут. Строители авторитетно заявят, что опорно-столбчатый вариант, по сути, представляет собой десяток шлакоблоков, уложенных на цементный раствор, и удел такого фундамента, в лучшем случае, служить опорой для строительной времянки или дачной бани. Причиной такого отношения является простота и дешевизна конструкции, что явно снижает уровень заработков подрядчика.

Сразу подчеркнем особенности конструкции фундамента на столбчатых опорах:

  • Изготавливается конструкция опорно-столбчатого фундамента своими руками за неполные два-три дня, и несущая основа, в зависимости от способа строительства, готова к возведению стен максимум уже через пару недель;
  • При грамотной организации работ и использовании подручных материалов стоимость строительства опорно-столбчатого фундамента, даже без учета затрат на выполнение земляных работ, может составить примерно половину от цены свайно-винтового варианта или простого МЗЛФ схемы;
  • Опорно-точечная конструкция позволяет намного лучше сохранить тепло дома, особенно, если это здание, в котором хозяева бывают не очень часто.

Совет! Надежность любой конструкции фундамента можно проверить только одним методом – практикой, поэтому, прежде чем принимать решение об использовании опорно-столбчатого варианта, посмотрите на практике, как выглядят опоры свайно-винтового столбчатого фундамента реального здания через три-четыре года эксплуатации.

Понятно, что не существует универсальных опорно-столбчатых конструкций, одновременно дешевых, доступных для изготовления своими руками и способных выдержать максимальную нагрузку. Каждый вариант свайно-винтовой опорной конструкции имеет массу условий и ограничений, с которыми приходится считаться при проектировании.

Если в ваших планах построить столбчатый фундамент из готовых железобетонных блоков, ознакомьтесь с основными положениями СТО НОСТРОЙ 2.7.151-2014.

Особенности опорно-столбчатого фундамента плюсы и минусы

С правотой специалистов по обустройству фундаментных систем трудно спорить, опорно-столбчатая конструкция фундамента наилучшим образом подойдет именно для бани или небольшого каркасного дома. Из-за массы «врожденных» пороков, даже в самом усиленном варианте, столбчатый фундамент имеет существенные ограничения по использованию:

  1. Он не подойдет для тяжелого и ассиметричного по нагрузке на опоры кирпичного дома. Поперечная жесткость опорно-столбчатого фундамента даже при заглублении в грунт явно недостаточна, чтобы противостоять горизонтальным подвижкам, пучению или проседанию грунтов и появлению крена коробки здания;
  2. Неглубокая посадка столбчатых элементов фундамента в грунт не позволяет обеспечить высокую нагрузку на столбчатую опору. Первые полметра грунта обладают слабой механической прочностью и всегда подвергаются насыщению большим количеством влаги.

Важно! Столбчатая конструкция фундамента требует забыть об обустройстве подвального или полуподвального помещения. Даже при хитром расположении столбов вырыть яму и выложить коробку подвала между несущими опорами не удастся. Расстояние от ямы котлована до ствола опоры должно быть не менее метра уплотненного грунта.

Как строится опорно-столбчатый вариант фундамента

Построить своими руками полноценную опорно-столбчатую конструкцию фундамента можно по одной из следующих схем:

  • Бетонной отливкой в опалубку будущей столбчатой опоры, установленной на гравийной подушке;
  • Выполнить кладку столбов из кирпича или бутового камня;
  • Сложить столбчатые опоры из стандартных бетонных блоков;

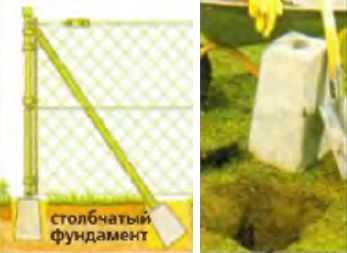

  • Отлить готовые опоры в виде усеченной пирамиды и привязать каждый элемент конструкции к грунту.

Устройство основания незаглубленного для опорно-столбчатого фундамента

В отличие от других фундаментов, конструкция малозаглубленных столбчатых фундаментных опор позволяет очень основательно и качественно выполнить гидроизоляцию, дренаж и отчасти утепление донной части.

Глубина котлована под установку опорно-столбчатой конструкции фундамента зависит от плотности и несущей способности грунта. На мелком песке или каменистой основе можно ограничиться обустройством щебеночной отсыпки по уложенному в грунте слою песка в 10-15 см толщиной. Чем меньше соотношение высоты опорного столба к сечению, тем устойчивее будет опора. Слой гравия и песка можно переложить небольшим количеством гравийного отсева и полотном геотекстиля. Такая подошва будет хорошо освобождаться от воды, что поможет сохранить устойчивость столбчатым опорам на обводненном грунте.

Решение о глубине и мощности подушки принимается в зависимости от жесткости нижнего венца постройки и величины поперечной сдвигающей нагрузки. Для вытянутых и тонких столбов, например, из асбестоцементных труб, глубину необходимо увеличивать, в то же время для опорно-столбчатого фундамента из бетонных блоков достаточно поверхностной отсыпки слоем песка.

Сборные конструкции опорно-столбчатой фундаментной системы

Проще всего построить столбчатые опоры из обычного красного кирпича. В этом случае потребуется отрыть небольшой котлован на 20-25 см глубиной, сделать отсыпку подушки и забетонировать под установку кирпичной колонны опорную площадку в 10-15 см толщиной. Размер площадки выбирается на 30-40% больше сечения опоры.

В толщу бетона заделывается трех или четырехпрутковый арматурный каркас из 8-ми миллиметровой стали. Далее каркас опоры выкладывается из кирпича на проектную высоту. Для обычной деревянной бани 4х6 м подойдет кирпичная стойка шириной в полтора кирпича нормального размера. В процессе кладки необходимо перевязывать уложенные ряды по ложковой схеме и строго контролировать вертикальность опоры. Внутреннюю полость с каркасом заливают бетоном.

Аналогичным способом собирают опорно-столбчатую колонну для фундамента из бетонных блоков, с той только разницей, что раствор для кладки блока желательно готовить по той же пропорции цемент — песок, что и для бетона.

Отливные варианты опорно-столбчатых колонн фундамента

Отливные колонны под опорно-столбчатую конструкцию фундамента обходятся дешевле, но требуют больших затрат времени и труда из-за большого количества подготовительных работ. Технология построения опорно-столбчатых колонн мало чем отличается от способа постройки МЗЛФ:

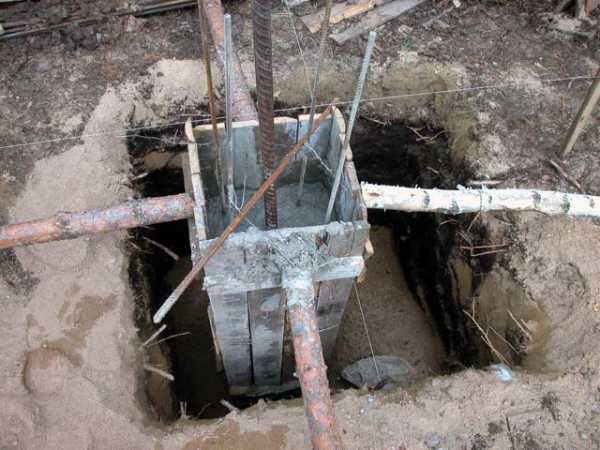

  1. Для построения опорной колонны потребуется изготовить разборную опалубку из досок или ДСП. Форма под заливку тела колонны устанавливается на подушку из песка и гравия толщиной в 10-15 см. Глубина котлована под заливную опору может достигать 60-70 см, в зависимости от конструкции здания и рельефа участка. Внутреннюю поверхность формы выкладывают полиэтиленовой пленкой и устанавливают арматурный каркас на всю высоту опоры;
  2. Опалубку и арматуру тщательно выравнивают по вертикали и натянутым шнурам разметки положения опор, после чего аккуратно заливают тяжелым бетоном. По мере заливки бетонную массу в опалубке трамбуют ручной трамбовкой. После заполнения в верхней плоскости столбчатой опоры заделывают резьбовые шпильки или проволочную арматуру для соединения с поперечным брусом перевязки;
  3. Верхнюю часть столбчатых опор засыпают тонким слоем влажного песка и закрывают пленкой, чтобы снизить образование трещин по мере застывания отливки. Через два-три дня наружная поверхность столбчатой опоры наберет первичную прочность, а еще через неделю опалубку можно демонтировать и приступить к подрезке и выравниванию опорной поверхности.

Важно! В течение суток после снятия опалубки необходимо выполнить обмазку поверхности колонн слоем гидроизоляции, обвязать рулонной гидроизоляцией ту часть бетонной опоры, которая будет находиться ниже уровня грунта,и отсыпать пространство между бетоном и стенками котлована слоем керамзита, и далее – смесью песка и глины.

Заключение

При соблюдении технологии бетонные армированные колонны опорно–столбчатой системы фундамента позволяют обеспечить высокую жесткость всей конструкции. Если у вас есть опасения касаемо возможного опрокидывания опор, конструкцию можно усилить дополнительной связкой внешнего ряда столбов. Чаще всего связку оформляют в виде перемычки из пучка арматурных прутьев, протянутых между соседними столбчатыми опорами на ½ высоты и связанных со стальным каркасом столбов.

bouw.ru

Столбчатый фундамент: виды и особенности конструкций

Строительство основания на столбах актуально для домов с легким стеновыми конструкциями. Столбчатый фундамент для дома выполняется, если в качестве основного материала применялись дерево, кирпич или каркасные изделия. Цоколь может заливаться и под кирпичом, но в этом случае делают глубокие заглубления. Столбчатый прочный фундамент по сравнению с ленточным отличается недорогой себестоимостью работ, увеличивает несущую способность здания на болотистой, торфяной, песчаной почве, переувлажненных или сильно промерзающих грунтах.

Отличия основания на столбах

Описание фундаментальной основы согласно СНиПу 3.02.01-87, ГОСТу 20522-75 и СНиПу 2.02.01-83 сообщает о следующих конструктивных характеристиках:

  • для изделия применяются столбики, заглубленные на 1,5 м в почву (средний показатель равняется 0,5 – 0,7 м). Верх изделий выступает на 0,2 – 0,5 м;
  • фундамент на столбах выполняется строго в зонах углов строения, на местах пересечения стен и межкомнатных перегородок;
  • постройка с большой нагрузкой требует усиления дополнительными опорами длиной 3 – 3,5 м;
  • расстояние между столбами варьируется от 1,5 до 3 м и зависит от массы, этажности дома и типа грунта;
  • ростверок организовывается обязательно – он выполняет функцию распределения нагрузки. В конструкциях из дерева используются брусья или бревна с обвязкой. Здания из кирпича предусматривают ростверки из металлошвеллера, балок, монолитного армирующего каркаса.

Строительство по проекту фундамента легкого столбчатого выполняется с учетом региональных климатических условий, режима эксплуатации конструкции.

Основные разновидности оснований на опорах

Устройство столбчатого фундамента оправдано для дачных домов, загородных каркасных коттеджей, бань, беседок, хозпостроек. При выборе материала для опор специалисты акцентируют на общей массе сооружения. Жилище или хозяйственный блок из тяжелых материалов с легким фундаментом имеет риски деформации – просадке или искривлению стен.
Современная классификация цоколей, изготавливаемых под столбы, предусматривает сходную технологию выполнения. Различия заключаются в типе материала, с помощью которых проводятся работы.

Железобетонные монолиты

Монолитные сооружения из бетона отличаются прочностью и надежностью, подходят для возведения жилых строений. Основания характеризует плотность, подходящая для работ на неподвижных грунтах. Строительные нормативы допускают подобный фундамент столбчатый для усиления домов из дерева, рассчитанных на 1 – 2 этажа.

Кирпичные цоколи

Столбчатый фундамент из кирпича распространен благодаря долговечности и устойчивости. Прочная конструкция получается, если использовать качественный материал с обжигом. Мероприятия по обустройству жилого двухэтажного здания можно проводить на плотных почвах, соблюдая сечение опоры 40х40 см.

Блочные конструкции

Столбы для фундамента из бута, бутобетона, асбестовой трубы либо винтовых свай по прочности и способности выдерживать большие нагрузки соотносимы с кирпичными. Сооружения отличаются в зависимости от используемого материала:

  • с бутовым камнем не работают на холмистых местностях или на пластичных грунтах – постройки теряют устойчивость и могут разрушаться;
  • бутобетонные составы размещают порядовым способом или заливают тесто из бетона в каркас из бута;

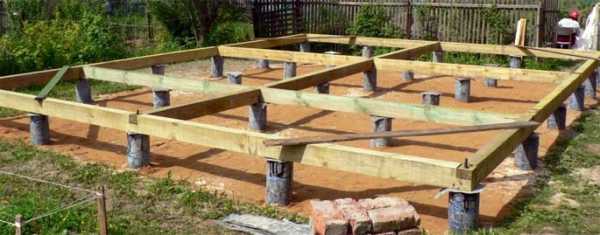

  • асбестовые трубы подбирают диаметром 15 см для деревянных домов, для массивных конструкций диаметр увеличивается от 25 до 40 см. Труба также используется как опалубка для крепления армированных свай;
  • металлические сваи ввинчиваются непосредственно в почву. Прием повышает устойчивость здания на плотных или пластичных почвах.

В зависимости от типа грунта и конструктива здания выбираются столбы – фундамент должен иметь устойчивость и надежность даже в интенсивных условиях эксплуатации.

Технические параметры материалов для строительства

При возведении столбчатой разновидности фундамента необходимо тщательно выбирать материалы – так определяется качество сооружения и длительность монтажных мероприятий. Современный рынок предлагает застройщикам следующие виды изделий:

  • трубы из асбестоцемента. Элементы легко и не затратно перевозить, но при недорогой себестоимости материалов имеются ощутимые затраты на бурение ям.
  • кирпич. Блоки отличает дорогая цена, длительный срок эксплуатации и хорошая ремонтопригодность. При обустройстве основы на почвах, подверженных вспучиванию, есть риски деформаций.
  • дерево. Недорогой материал с минимальной износостойкостью. Опоры могут повреждаться насекомыми, загнивать, если не провести предварительную подготовку – обработку антисептическими, гидроизоляционными и антисептическими составами.
  • железобетон. Характеризуется долговечностью, прочностью, оптимальной ценой. Недостаток материала – трудоемкие монтажные операции.

Изучив специфические особенности материалов, хозяева частных владений могут подобрать оптимальный вариант.

Заглубленность фундамента – особенности классификации

По углублению ямы под фундамент, сооружения подразделяется на мелкозаглубленные и заглубленные. Критерии выбора основываются на типологии почвы под застройку:

  • мелкозаглубленные варианты обустраивают на песчаниках, скальных породах с глубоким расположением почвенных вод, которые не смещаются под воздействием погодных факторов. Опорные элементы закапывают на расстоянии 65-70 см;
  • заглубленные основания располагают в толще грунта на 1,5 – 2 м. Конструкции оправданы в регионах с землями, промерзающими до 50 см и нестабильными подвижными почвами.

Стандартное расстояние, которое будет между опорными столбами для фундамента, равняется 100 – 200 см.

Как рассчитать проект фундаментальной столбчатой основы?

Строительство столбчатого фундамента своими руками начинается с его калькуляции. Чтобы рассчитать свой проект, можно воспользоваться бесплатными онлайн-программами. Вам понадобятся следующие исходные данные:

  • глубина залегания опоры;
  • местность, на которой находится конструкция;
  • примерная масса здания с учетом отделки, коммуникаций и меблировки;
  • общая масса фундамента;
  • сезонные факторы – ветровые и снежные нагрузки;
  • тип грунта, метраж промерзания, расположение УГВ.

Проведя несложные операции, вы вычислите, как сделать основание и закупить столбы с нужным сечением и несущей способностью.

Технология обустройства цоколя с ростверком

Чтобы залить столбчатый фундамент ростверкового типа, понадобиться рассчитать проект. Снеговая нагрузка равняется 100 кг/м2, внутреннее наполнение – еще 100 кг/м2, несущая способность грунта – 0,5 – 0,6 кг/м2. В работе понадобиться поэтапное руководство от профессионалов, которое приведено ниже.

Выкапывание траншей

Для домашнего строительства оправдано бурение ямок диаметром 15-20 см, которое делается садовым буром. Дальнейшие мероприятия предусматривают:

  1. Армирование ямок рабицей с мелкими ячейками.
  2. Засыпка траншей смесью бетона М200 и песка.
  3. Фиксация по центру канавы арматурных прутов с выступом на 10 см.

Чтобы жидкий цементный состав не впитывался в почву, укладывают гидроизоляцию из рубероида или полиэтилена.

Установка опор

Оптимальный материал под столбы – отрез трубы из асбестоцемента 10 см в диаметре. На кусок укладываются арматурные штыри 12 мм в диаметре. Конструкция устанавливается на строительный «башмак», заливается пескобетоном и трамбуется. Наверху для прочности крепят небольшой арматурный прут.
Повторное бурение
Работы выполняются после того, как сделанный бетон схватился – через 5-6 дней. Последовательность мероприятий выглядит так:

  1. Буром проделываются отверстия 30 см в диаметре с углублением ниже уровня промерзания почвы.
  2. В проем вставляется столб, рассчитанный на нагрузку массой 11 тонн.
  3. Отверстие засыпается извлеченным грунтом.

Почвосмесь обязательно трамбуется.

Формирование ростверка

Материалом для ростверка служит бетон, дерево или металл. Располагают элемент с выступом над грунтом на 10 см. Конструкция выдерживает нагрузку небольших строений из бруса, бревна или каркасных изделий.

Классический фундамент со столбчатой опорой

Алгоритм, как правильно сделать столбчатый фундамент своими руками, подходит для всех материалов опоры – камня, кирпича, железобетона. Работы имеют строгую последовательность, от которой зависит надежность и прочность сооружения.

Подготовительные задачи

Перед тем, как бетонировать опорные элементы, нужно очистить местность, снять верхний дерновый слой почвы на высоту 30 см. При наличии глинистых грунтов изготавливают подложку на основе гравия или песка. Подготовка гарантирует ровную поверхность, где удобно проводить разметку. Перенесение схемы основания на поверхность проводится при помощи колышков, веревки и песка.

Обустройство ям

При подготовке ям существует одно правило – строгое осевое расположение. Выкапываются траншеи вручную, для масштабных задач оправдано арендовать экскаватор. Удаляя грунт, руководствуйтесь следующими требованиями:

  • стенки отверстий, углубленных на 1 м, не укрепляют;
  • увеличение глубины предусматривает формирование откосов, установка брусьев с распорками.
  • фактическую глубину ямы делают на 30 см больше расчетной.

Ширина отверстия выбирается с учетом наличия опалубка и распорок.

Монтирование опалубного каркаса

Опалубка под столбчатый фундамент изготавливается из оструганного бруса толщиной 4 см и шириной 1,5 см. Допускается монтаж досок ДСП, листов металла или фанеры с устойчивым к воздействиям влаги покрытием. Опалубка для столбчатого фундамента устанавливается по линии бетона.

Выполнение армирования

Для армирования фундаментной опоры используются стержни класса А3 от 12 до 14 мм в диаметре. Устанавливают перемычки вдоль, соблюдая горизонтальное направление и шаг в 20 см. Как альтернативный материал применяют штыри 6 мм в диаметре.

Технология заливки

Работы по заливке подразумевают укладку бетонного теста в трубы. Смесь располагают слоями высотой 20-30 см и трамбуют вибропрессом. Благодаря применению ручного инструмента состав становится однородным – из него выходит воздух.

Гидроизоляционные мероприятия

Для защиты от влаги используется подход аналогичный тому, которым гидроизолируется ленточный фундамент, своими руками изготавливают холодную или горячую мастику, наклеивают мембраны, рубероид.

Выполнение ростверка

При помощи ростверка обеспечивается жесткость и устойчивость сооружения. Самый простой вариант для домашнего строительства – выполнение сборного железобетонного пояса. Задачи проводятся поэтапно:

  1. Перемычки привариваются друг к другу обрезками арматурных штырей на монтажные пели.
  2. Монтируется опалубка, фиксируется арматурный каркас и заливается тестом из цемента марки М200.
  3. После набора бетоном прочности, проведения гидроизоляционных работ пазухи канавок засыпают грунтом и крепят перекрытия.
  4. Для защиты подвального помещения формируют забирку (стену) из кирпича.
  5. В забирке проделываются коммуникационные отверстия.

Декор внутри постройки выполняют из фальш-панелей или сайдинга. Для строительства повышенного ростверка организовывают подушку на основе песка или гравия толщиной 10-15 см. Конструкция оправдана на пучинистых почвах для снижения УГВ и поднятия грунта при понижении температуры.

Незаглубленные виды фундаметов

Столбчатый незаглубленный фундамент выполняется своими руками легко – пошаговая инструкция презентует подробную этапность работ.

Технология строительства

Незаглубленное основание на столбах или блоках выполняется в строгой технологической последовательности:

  1. Размечается площадка – очищается от мусора, снимается дренажный слой, устилается подушка и формируется гидроизоляция.
  2. Определяются точки размещения опор – блоков из бетона с параметрами 20х20х40 см.
  3. Выкапываются небольшие траншеи с обязательным строительством подложки из песка.
  4. Монтируются опорные элементы – на один столбик будет нужно 4 блока указанных габаритов. Их выкладывают в два ряда, соблюдая расстояние в виде шахматки между опорными столбами будущего фундамента.
  5. Проводится заливка столбчатого фундамента – швы обрабатываются плотным раствором на основе цемента.
  6. Стыки обязательно защищаются от влаги битумной мастикой, рубероидом или стеклоизолом.

Сооружение обустраивается на почвах непучинистого типа или грунтах со слабым вспучиванием и оправдано для легких построек (деревянных домов, бань, хозяйственных блоков, пристроек или летних кухонь). Мероприятия на скальных породах целесообразны при возведении бревенчатых или брусовых домов. При уменьшенном пучении основание делают на песчаной подушке.

Как сделать мелкозаглубленное основание?

Установка мелкозаглубленного столбчатого универсального фундамента оправдана для каркасных конструкций. В качестве опалубки применяются пластиковые, асбестовые трубы, а столб из железобетона принимает всю нагрузку легкой кухни, бани, дома или беседки.

Выбор диаметра труб

Параметры отрезков трубы определяются нагрузкой здания:

  • легкие строения предусматривают диаметр элементов 10 см. На них понадобится около 0,1 кубометра бетонного теста;
  • бревенчатые дома требуют изделий с диаметром 25-30 см. В первом случае будет достаточно 0,5 м3 бетона, а во втором – 1 м3 смеси.

Указанные выше параметры актуальны для бетонной фундаментной подложки.

Схема мероприятий

Столбчатый долговечный фундамент можно сделать своими руками, ведь пошаговая подробная инструкция включает поэтапные работы:

  1. Строительная площадка подготавливается. Нужно удалить мусор, инородные предметы, снять дерновый слой и выровнять почву.
  2. Проводится разметка территории. Используя колышек, веревку, отмечают конфигурацию постройки – стены, углы, перегородки.
  3. С помощью ручного бура проделываются траншеи на глубине 20 см. Для подушки углубленность увеличивается.
  4. Обстраивается бетонная подушка. На дно ямы засыпается щебень, по наружному контуру будущего здания устанавливается опалубка для бетонного фундамента. Последующие действия заключаются в формировании армирующего каркаса. К арматурным прутам привариваются горизонтальные элементы.
  5. Поверх арматуры заливается бетонная смесь послойно и протыкается арматурным штырем.
  6. После застывания состава проделываются отверстия с применением спецтехники.
  7. Устанавливаются трубы, выступающие на 10 см, выравниваются по уровню и закрепляются деревянными брусьями. Близкий УГВ предусматривает работы по гидроизоляции.
  8. Основание трубы на 0,5 м заливается смесью бетона и гравия. На 1 часть цемента М500 понадобиться 2 части песка и 2 части гравия.
  9. После помещения бетонного теста трубы приподнимают на 20 см, фиксируют и оставляют на 21 день до полного застывания материала.
  10. Проводят гидроизоляцию внешней поверхности опор рубероидом, засыпают яму песком, поочередно проливая и утрамбовывая его.

Работая с трубами, целесообразно поместить внутрь арматурный прут и залить трубу бетоном. Дальнейшие мероприятия проводятся только после отвердевания состава.

Выгоды строительства фундамента на столбах

К достоинствам, которыми отличается установка прочного столбчатого надежного фундамента, относятся параметры:

  • надежности – сроки эксплуатации жилого дома продлеваются до 100 лет;
  • универсальности – сооружения применяются на пучинистых, глинистых или плотных грунтах;
  • экономичности – работы имеют небольшую себестоимость, и, по сравнению с ленточной или монолитной конструкцией, застройщик экономит в 2 раза больше средств;
  • отсутствия масштабных подготовительных задач, минимальных затрат на гидроизоляцию;
  • скорости монтажных мероприятий – строительство можно выполнять самостоятельно;
  • быстрых сроков постройки дома, дачи или хозяйственного блока.

Конструкции исключают обустройство погреба, но идеально подходят для легких построек. С целью организации подпола оправдан ленточный фундамент своими руками.
Строительство самостоятельно фундамента на опорах столбчатого предусматривает правильный выбор глубины, которая зависит от расстояния промерзания почвы. Опытные специалисты рекомендуют рассчитывать конструкцию, чтобы исключить ее деформации и растрескивания.

idachi.ru

Как сделать опорно столбчатый фундамент?

    Дата: 25-07-2015Просмотров: 1382Рейтинг: 16

Опорно-столбчатый фундамент делают в том случае, когда строится легкое здание. Этот вариант будет самым экономичным и целесообразным.

Схема столбчатого фундамента.

Возводить опорно-столбчатый фундамент можно только на легких грунтах, что не поддаются пучению и смещению.

Опорный фундамент состоит из системы столбов, они располагаются в углах будущего здания, а также в местах, где пересекаются несущие стены и других места сосредоточения нагрузки. Чтобы сделать данный фундамент, опоры строят из блоков размером 20х20х40 см, а их количество в каждом конкретном случае просчитывается индивидуально.

Особенности конструкции

Преимущества опорно-столбчатой конструкции основания:

    высокая надежность и большой срок эксплуатации;возможность применять практически на любом ландшафте;стоимость ее ниже в 2-3 раза, по сравнению с другими типами основания;отсутствие необходимости в проведении подготовительных работ;минимальная гидроизоляция;простой и быстрый монтаж.

Виды столбчатого фундамента.

Если вы решили сделать фундамент опорно-столбчатый, то размер здания не должен быть больше чем 6х6 м. Это объясняется тем, что опорно-столбчатый, по сравнению с ленточным фундаментом, имеет меньшую несущую способность и хуже сопротивляется пучению грунта. Если происходит пучение грунта, то такой фундамент может прийти в движение, что повлечет за собой повреждение, а иногда и разрушение здания.

Сделать столбчатый фундаментрекомендуется на песчаных почвах или на супесях. Они мало поддаются пучению, поэтому столбчатый фундамент будет иметь длительный период службы. Если же вы попробуете установить столбчатый фундамент на других типах почвы или установить здание размером более чем 6х6 м, то со временем это может привести к повреждению или к разрушению дома.

Данный факт объясняется тем, что столбы со временем отклоняются от своего первоначального положения, как по вертикали, так и по горизонтали. Естественно, что изменение положения столбов приведет к возникновению деформации здания.

Вернуться к оглавлению

Основой данного типа основания являются столбы, что собираются из фундаментных блоков, размер которых составляет 20х20х40 см. Высота столбов в каждом случае определяется индивидуально, устанавливаются они приблизительно на расстоянии 1,5-2 м друг от друга.

Виды столбчатого фундамента.

Главным преимуществом указанного типа основания здания является его низкая стоимость.Это объясняется тем, что требуется мало расходных материалов и небольшая трудоемкость работ.

Несмотря на наличие преимуществ, опорно-столбчатое основание имеет и свои недостатки:

    нет возможности сделать подпольное пространство;требуется проводить дополнительную отделку низа фасада дома;нельзя устанавливать на грунтах, что могут двигаться в горизонтальной плоскости. Решением такой проблемы будет установка жесткого ростверка, но тогда исчезнет такое преимущество, как низкая стоимость, она приблизится к стоимости ленточного фундамента;нельзя использовать на глинистой, водонасыщенной почве, просадочных породах;нельзя строить большие и тяжелые коттеджи из кирпича, блоков или железобетонных плит.

Еще одной особенностью при использовании данного типа основания является то, что возведение фундамента и стен надо делать одновременно. Это объясняется тем, что каждый столб выступает в роли отдельного фундамента и поэтому их надо равномерно нагрузить. Нет единого жесткого остова, в его качестве используются нижние ряды бруса или бревен.

Вернуться к оглавлению

Для проведения работ понадобится:

    лопата;песок;цементный раствор;бетонные блоки;рубероид;строительный уровень.

Сначала проводится подготовка участка, на местности разбивается план дома, проверяются углы и диагонали.

Снимают верхнюю часть грунта (дерн), делают песчаную подсыпку, сверху устанавливают блоки, они соединяются при помощи цементного раствора. Для дома размером 6х6 м потребуется 16 опор, обычно столб стоит из 4 блоков, но в каждом случае это определяется индивидуально. Сверху на столбы кладут в 1-2 слоя рубероид, он нужен для гидроизоляции нижнего венца.

Столбы устанавливают в обязательном порядке под каждым углом здания, в местах, где пересекаются стены и под каждым тяжелым простенком, поэтому необходимое их количество рассчитывается исходя из плана будущего дома

Опорно столбчатый фундамент

Технологии современного строительства, промышленного и гражданского, позволяют оптимизировать характеристики возводимого строения и сократить затраты времени и денег.

Для этого необходимо грамотно подойти к разработке проекта с учетом особенностей земельного участка и параметров будущего здания. Строительство опорно-столбчатого фундамента выступает одним из набирающих популярность направлений в обустройстве оснований. В чем причина успеха этого типа конструкции?

Виды опорно-столбчатых оснований

Главный критерий, который позволяет использовать различные варианты исполнения данного типа основания, это многообразие строительных материалов, применяемых в производстве работ. При планировании объекта необходимо выбирать лучший тип материалов, исходя из ряда параметров:

    Условия эксплуатации.Сроки строительства.Параметры будущего строения.Финансовые возможности владельца.

Проконсультируйтесь с архитектором – на основе предпроектных изысканий он сможет порекомендовать вам оптимальный вариант проекта и тип материалов.

Опорно-столбчатый фундамент состоит из ряда столбов, которые выполняют из:

    кирпича,фундаментных блоков,стальных труб рассчитанного диаметра,труб из асбеста,бетона,натурального камня,деревянных бревен.

Перед планированием такого основания, необходимо провести детальные инженерно-геологические и инженерно-геодезические изыскания.

Без этого комплекса работ сложно подобрать оптимальный тип конструкции и заложить фундамент необходимой прочности. Почва должна состоять из песка или супеси, а уровень залегания грунтовых вод иметь достаточную глубину. В противном случае, приямки для опор следует заглублять гораздо ниже вод.

Каждый материал накладывает на производство работ свои особенности.

Различные варианты исполнения опорно столбчатого основания

Стальные трубы обладают прочностью и устойчивостью к нагрузкам. Но имеют один главный недостаток – они подвержены коррозии и могут постепенно разрушаться под воздействие негативных факторов окружающей среды. Перед заложением опор необходимо:

    тщательно обработать поверхность труб специальными антикоррозийными средствами,толщина трубки должна быть не менее 4 мм,не допускается использование бывших в употреблении материалов – только новые трубы.

Столбы из асбеста не подвержены подобным проблемам. Также они устойчивы к воздействию воды и могут применяться на рыхлых грунтах. Но необходимо соблюдать технологию заложения и следить за качеством материала.

Бетон позволяет возводить на фундаменте сооружения средней тяжести. При этом процесс строительства простой и может быть выполнен даже не профессионалами.

Натуральный камень является «родоначальником» столбчатого основания. Он занимает большую площадь и способен выдержать большие нагрузки. Но при закладке основания важно иметь навыки кладки натурального камня – здесь есть свои особенности, требующие специальных знаний.

Дерево разрушается под воздействием влаги и насекомых. Оно имеет ряд достоинств (сопротивление деформации и движениям почвы, стоимость), но требует пристального внимания при выборе древесины и выполнении работ по заложению фундамента. Кроме того, необходимо обработать бревна специальными средствами, чтобы обеспечить сохранность его структуры.

Столбчатый фундамент имеет свои плюсы и минусы. Но, если условия позволяют заложить именно такое основание, стоит отдавать ему предпочтение. Так вы значительно сократите затраты на строительство.

к оглавлению ↑

Опорно-столбчатый фундамент из бетонных блоков

Опорно-столбчатый фундамент из бетонных блоков самый распространенный тип основания в данной категории. Его активно применяют при строительстве каркасных домов и различных хозяйственный и бытовых построек.

Опорно столбчатое основание из бетонных блоков

При строительстве небольших зданий, порядок выполнения работы следующий:

Определите количество столбов на периметре здания. Обязательно располагать опоры в углах здания и в точках пересечения стен. Далее необходимо ставить столбы каждые 3 метра, не меньше.Далее выполните точную разбивку фундамента на участке с закреплением каждой опоры.Делаются ямы в точках расположения столбов.

Глубина составляет от 15 до 30 см. Определяется от рельефа участка и характеристик грунтов.В каждый приямок засыпают подушки из песка, мощностью в 15 см. После поливания водой тщательно трамбуют.После этого делают опорные площадки для увеличения площади опоры каждого столба.

После создания нижней площадки приступают к размещению бетонных блоков. Лучше применять полнотелые блоки, имеющие большую прочность. Для скрепления блоков применяют кладочную смесь.

Фундамент поверхностный столбчатый из бетонных блоков при правильном выполнении работ, способен прослужить длительное время и выдерживать большие нагрузки.

к оглавлению ↑

Опорно-столбчатый фундамент своими руками

После разработки и согласования проекта, можно приступать к выполнению работ на участке. Сделать опорно-столбчатый фундамент своими руками вполне возможно, хотя если у вас мало опыта в строительстве, то лучше привлечь профессиональных строителей. Важно выполнить все этапы, перечисленные ниже.

Заглубленный вариант фундамента на опорах оптимально подходит для грунтов, склонных к пучению. При этом глубину заложения устанавливают на 30 см ниже уровня промерзания грунта.

Если плотность грунта на земельном участке высокая, то допускается формирование углублений под столбы в диаметр самого столба – при таком подходе, стенки ямы послужат естественной опорой. Опалубку ставят только над землей. Если грунт рыхлый, то необходимо сделать ямы в 1,5 раза шире, чтобы смонтировать опалубку для закрепления каждого столба.

На дно ямы закладывают обязательную подушку. Как правило, это смесь песка и гравия (щебня), которая имеет мощность до 20 см. Ее трамбуют и смачивают.

Стенки ямы, при ее использовании в качестве естественной опалубки, а также надземная часть должны быть покрыты гидроизоляцией.

Это необходимо для сохранения целостности конструкции во времени. На подушку в основании следует залить немного бетона, а после затвердевания – несколько арматур небольшого диаметра – для скрепления. Каркас связывают тонкой проволокой и таким образом создают важный опорный элемент всего фундамента.

После окончательного формирования каркаса заливают бетон в каждую яму. При этом, марка применяемого бетона должна быть не ниже М200. Для приготовления раствора под опорный фундамент наиболее часто применяют состав в следующем отношении: цемент-песок-мелкий щебень в пропорциях 1-3-5.

Для выполнения работ по бетонированию основания под опорно-блочный фундамент лучше всего обратиться к специалистам – так вы обеспечите высокое качество и избежите досадных ошибок. При возведении основания будущего дома нельзя упускать даже малые детали.

Опалубка может сниматься только после окончательного затвердевания смеси. Время застывания бетона определяется множеством факторов.

Среди которых, влажность и температура окружающего воздуха. Минимальный срок – 3-5 дней. Если ямы были выкопаны больше диаметра опоры, то после застывания нужно сделать обратную засыпку грунта.

к оглавлению ↑

Возведение столбчатого основания по этапам

Краткая пошаговая инструкция для строительства столбчатого фундамента.

Выполните комплекс изысканий перед составлением проектной документации. После разработки проекта проведите точную разметку столбов по периметру будущего здания.Сделайте скважины (ямы) в местах установки опор. Диаметр углублений должен быть больше, чем будущие опоры – потребуется закладка гидроизоляции и опалубки.Трамбовка основания ямы.

Это обеспечивает надежную установку опоры. Обязательно закладывать подушку для основания столба. Лучше из песка, для некоторых конструкций потребуется смесь гравия и щебня.И только после этого производят установку каждого столба, в зависимости от индивидуальных требований каждого материала.

В зависимости от условий конкретного участка при производстве работ накладываются индивидуальные требования.

к оглавлению ↑

Опорно-столбчатый фундамент плюсы и минусы

Опорно-столбчатый фундамент, плюсы и минусы которого широко известны и могут быть просчитаны для каждого конкретного случая, является одним из лучших типов конструкций основания на данном этапе развития.

Среди главных достоинств фундамента на опорах выделяются следующие:

Экономия денежных средств.

На любом строительном объекте значительную долю затрат берет на себя возведение фундамента. В случае опорного основания вы сокращаете затраты на земляные работы, объем используемых строительных материалов, время выполнения всего комплекса работ.Простота конструкции. При наличии базовых знаний, вы можете сделать этот фундамент самостоятельно, даже без привлечения посторонних.Широкий диапазон строительных материалов, которые можно применять на объекте.Высокая прочность конструкции, износостойкость и долговечность.

Достоинства и недостатки фундамента на опорах

Не стоит забывать, что опорно-столбчатый фундамент обладает и некоторыми недостатками. Их обязательно нужно учитывать при выборе:

    Ограничение по весу будущего здания. Фундамент не может применяться при обустройстве крупных объектов – требуется внимательный расчет прочности конструкции.Отсутствие подвального помещения в здании на таком фундаменте.Сниженная устойчивость к опрокидыванию видов данного основания.

Очень важный совет, повторявшийся несколько раз: перед началом работ необходимо выполнить комплекс предпроектных изысканий и провести тщательный анализ и расчет с опытным архитектором.

Опорно-столбчатые конструкции находят свое применение в различных сферах строительства. С экономической точки зрения – это один из лучших вариантов основания. При этом, если соблюсти все технологии производства, то полученный результат окажется износостойким и прослужит долгое время без проблем и деформаций.

Источники:

  • moifundament.ru
  • stroykarecept.ru

blog-potolok.ru

ЗАО «Гермес» — Фундаменты. Столбчатый фундамент.

Столбчатый фундамент.

Столбчатые фундаменты имеют вид отдельных опор, устраиваемых под стены, столбы или колонны. При незначительных нагрузках на фундамент, когда давление на грунт меньше нормативного, непрерывные ленточные фундаменты под стены малоэтажных домов целесообразно заменять столбчатыми. Фундаментные столбы из бетона или железобетона перекрывают железобетонными фундаментными балками, на которых возводится стена. Чтобы устранить возможность выпирания фундаментной балки вследствие вспучивания расположенного под ней грунта, под ней устраивают песчаную подушку.
Расстояние между осями фундаментных столбов принимают равным 2 -3 м. Столбы располагают обязательно под углами здания, в местах пересечения и примыкания стен и под простенками.
Столбчатые одиночные фундаменты устраивают также под отдельные опоры зданий.

Поверхностный опорно-столбчатый фундамент.

На крупнообломочных, песчаных или глинистых грунтах, для деревянного брусового, бревенчатого или каркасного строения  размером до 6х6 м часто бывает достаточно устройства опорно-столбчатого поверхностного фундамента в виде бетонных тумб.

Устройство поверхностного опорно-столбчатого фундамента:







  • гидроизоляция,
  • блоки ФБС,
  • бетонная плита,
  • песчаная подушка,
  • плодородный слой,
  • грунт.


Опорно — столбчатый фундамент наиболее простой в установке и дешевый тип фундамента.
Столбчатый фундамент устанавливают под углы дома, в местах пересечения внутренних и наружних стен и под тяжелыми несущими простенками.
Фундаментные опоры состоят из бетонных блоков. Количество опор зависит от плана дома. Каждая опора состоит из 4-6 бетонных блоков, размером 200х200х400 мм скрепленных цементным раствором. Опоры устанавливают с шагом примерно в 2 метра.

www.hermes-sz.com

Опорно-столбчатый фундамент своими руками

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Фундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь
    • ВсеКакой выбратьОтделкаУстройство

      Отделка фундамента камнем

      Выбор цокольной плитки для фасада

      Что такое цоколь

      Как закрыть винтовые сваи

  • Сваи

fundamentaya.ru

РубрикаФундамент

Добавить комментарий
