Фундамент своими руками винтовой – Фундамент для дома на винтовых сваях своими руками

пошаговая инструкция, видео и фото

На сегодняшний день технологии производства, как строительного, так и других областей все чаще приносят в мир множество новшеств, одним из таких и стал винтовой фундамент. Еще совсем недавно такая конструкция встречалась в эксплуатации в основном у геологов и военных, но уже сейчас используется повсеместно.

Следует отметить, что благодаря своей простоте в возведении, свайно-винтовой фундамент несколько отодвигает в сторону привычные нам виды других оснований, к примеру столбчатый и ленточный.

Но следует разобраться в действительности он настолько прост и универсален как о нем говорят, кроме того станет прочным и довольно долговечным основанием для нашего дома, или же все не так и просто? Далее мы разберем все его нюансы, а также рассмотрим, как сделать винтовой фундамент своими руками в пошаговой инструкции выполнения работ. Приступим.

Что такое винтовой фундамент?

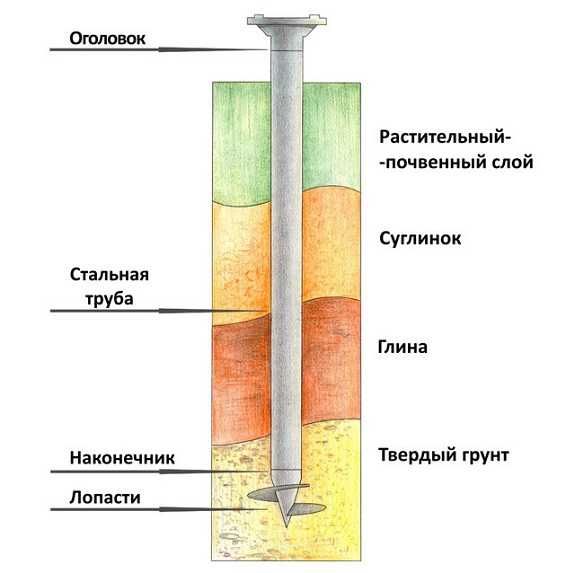

Первым вопросом, который необходимо разобрать – это «Что собой представляет винтовой фундамент». А говоря точней, что такое винтовая свая, поскольку именно она и играет главную роль в конструкции.

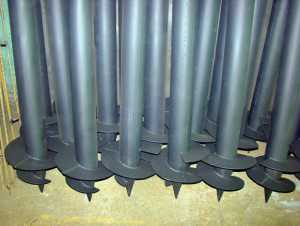

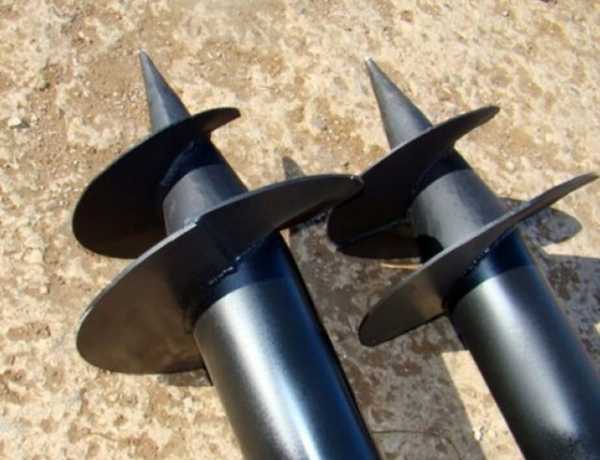

Винтовая свая

Как можно заметить на представленном фото, винтовая свая представляет собой металлическую трубу с заостренным концом, к которому в свою очередь приварены своеобразные лопасти. Таким образом само изделие на конце имеет вид самореза.

Такого типа свая не вбивается, как это происходит при обустройстве обычного свайного фундамента, а вкручивается, при этом не повреждая слой земли, что значительно увеличивает несущую способность. Рассматривая более подробно данный вид фундамента, следует обратить внимание на его классификацию, поскольку быть винтовые сваи могут нескольких видов, а разделение их проводится исходя из следующих факторов:

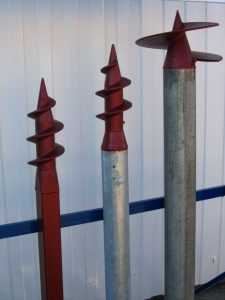

• Вид лопасти, поскольку может применятся как винтовая лопасть, в случае с грунтами с низкой несущей способностью, так и нарезная резьба (выполненная таким же образом как на шурупах), что применяется в районах с суровыми климатическими условиями, где тревожить замерзший груз не рекомендуется.
• Диаметр тубы. В зависимости от диаметра готовая конструкция может выдержать разную массу сооружения, соответственно, чем он больше, тем и больший вес сможет выдержать.
• Диаметр резьбы или лопасти. От него также зависит довольно многое, поскольку именно он определяет прочность конструкции, а точней ее устойчивость. Соответственно в слабых грунтах, с низкой несущей способностью такой показатель должен быть как можно больше.

Также вид винтового фундамента может несколько отличаться, все зависит от индивидуальных манер выполнения производителя материалов.

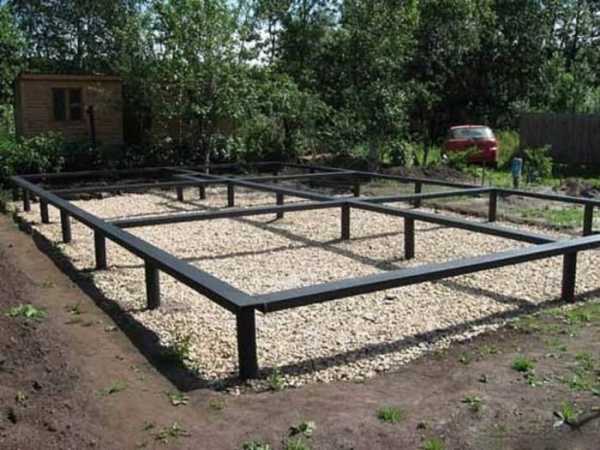

Теперь разберем что собственно представляет собой такой тип фундамента, и как он выглядит:

• Обустройство фундамента проводится в местах с наибольшим уровнем нагрузки, таким образом ввинчиваются сваи на глух здания и местах пересечения стен. Обустройство проводится шагом от 1 до 3-х метров (предусматриваются по всей длине внешних стен)
• Все сваи между собой скрепляются металлическими или деревянными элементами. Таким образом создается цельная конструкция.
• Обычно между землей и нижней частью сооружения предусматривается просматриваемое пространство, которое поможет обкстроить до конца фундамент и утеплить его. Также даст возможность полностью контролировать его состояние.

Винтовой фундамент: плюсы и минусы

Впервые увидев столь своеобразную конструкцию, можно подумать, что она довольно проста. Но следует отметить, что неподготовленному человеку винтовой фундамент своими руками сделать будет достаточно трудно, поскольку имеется и ряд подводных камней:

• Достаточно большое внимание следует уделять подбору винтовых свай. Говоря точней необходимо очень точно проводить расчеты, а лучше поручить это дело специалистам, в последствии же, подбирать сваи исходя строго из результатов проектирования. Здесь учитывать стоит достаточно много факторов, среди которых глубина промерзания грунта, тип почты, вес и предназначение сооружения, а также и учитывать возможные нагрузки, как искусственные (воздействие человека), так и природные (воздействие климатических условий).
• Самостоятельно, без использования специализированной техники довольно проблематично вкручивать сваи в грунт, независимо от его типа.
• Наличие различного рода растительности или других сооружений на участке делает погружение свай в почву несколько более проблематичным.
• Компании, которые изготавливают винтовые сваи под фундамент далеко не всегда отдают предпочтение качеству и соблюдению технологий производства, что собственно в разы ухудшает эксплуатационные характеристики готовой конструкции.

Но следует отметить и ряд довольно значимых преимуществ, которыми обладает винтовой фундамент:

• Его обустройство не требует предусмотрения большого объёма земляных работ.
• Винтовой фундамент, монтаж которого предполагает погружение сваи на глубину, дает возможность выполнить строительство без предварительного выравнивая поверхности.
• Возведение такого типа основания может проводится в любое время года.
• Устройство свайно-винтового фундамента можно проводить в любой местности, с любым типом грунта, единственным исключением становятся скальные породы, поскольку являются лучшим основанием для ленточного или же столбчатого фундамента.

Подготовка к монтажу винтового фундамента

Винтовой фундамент подойдет для строительства как крупногабаритных объектов, так и для небольших сооружений вроде беседки, веранды, бани или гаража, а также и небольшого каркасного дома. В таком случае сделать его можно и самостоятельно:

• Винтовая свая с легкостью изготавливается по чертежам, которых в интернете можно найти большое множество. Кроме того, даже по аналогичному примеру ее создание не будет затруднительным. Единственное, вам придется заказать расчет фундамента, и приобрести необходимую сваю на заводе.
• Кроме того, самостоятельно получится и провести монтаж. Самому конечно это будет сделать трудновато, но заручившись помощью товарищей монтаж не составит труда.

Отметим и то, что на материалах экономить не стоит, в особенности, когда самостоятельно изготавливается винтовой фундамент, монтаж которого будет во многом обуславливать долговечность строения.

• Для непосредственного изготовления свай необходимо использовать только новые металлические трубы. В некоторых случаях допускается использование старых образцов, но в таком случае их необходимо тщательно очистить и обработать защитными составами.
• Особое внимание следует уделить и сварочному шву, он должен быть выполнен максимально качественно, поскольку в плотных грунтах соединение может быть повреждено, что приведет к отколу лопасти и соответственно значительному ухудшению эксплуатационных характеристик.
• Также, для того чтобы облегчить процесс монтажа, а точнее вкручивание сваи в грунт, в верхней части делается сквозное отверстие. Оно предназначено для рычагов, с помощью которых вы и сможете с легкостью ввинтить сваю.

Разметка винтового фундамента

Разметке участка при возведении винтового фундамента следует уделить максимальное количество внимания. Наиболее возможная погрешность, которая допустима составляет не более двух сантиметров. Иначе вы рискуете столкнутся с рядом проблем, среди которых может встретится и провисание ростверка, а соответственно и требования в его ремонте. Поскольку при игнорировании данной проблемы здание будет постепенно провисать.

Расположение фундамента должно быть продумано таким образом, чтобы полностью обеспечить равномерное распределение нагрузки, как на сам фундамент, так и на грунт. Для полноценного выполнения данной задачи необходимо правильно провести разметку. Для этого вам понадобиться план сооружения:

• Берем рабочий план дома.
• Разделяем его на прямоугольники.
• На каждой из полученных сторон прямоугольника предусматриваем блоки винтовых опор.

Также следует учитывать обязательное расположение опоры в местах центра несущих балок.

Проведенный процесс разбивки строения поможет вам не только расчитать количество необходимых свай, но и распределить их по площади для наиболее равномерного распределения нагрузки.

Как только окончена планировка, необходимо все отметки, сделанные на бумаге перенести на поверхность земли. В каждой из точек, где предполагается установка фундамента вбейте колышек.

На этом разметка территории закончена, и можно переходить непосредственно к проведению работ по монтажу винтового фундамента.

Винтовой фундамент: пошаговая инструкция возведения своими руками

Теперь рассмотрим последовательность возведения винтового фундамента своими руками:

• Первоначально исходя из выполненной разметки необходимо выкопать небольшую лунку под каждую сваю. Глубина ее не должна превышать 15 сантиметров, ширина же быть немного больше диаметра лопасти.
• Самостоятельно или заручившись помощью установите сваю в лунку и закрутите с помощью штанги, которая вставляется в специально подготовленные отверстия вверху. Каждую сваю необходимо устанавливать в глубину минимум до уровня промерзания грунта.
• После монтажа выровняйте каждую сваю под один уровень. Отметки проводятся с помощью нивелира. Излишки можно срезать болгаркой.
• После чего залейте внутрь сваи бетон. Такой шаг значительно укрепит ее, а также снизит скорость коррозии.
• После чего желательно подождать высыхания бетона (но не обязательно), а потом приварить к верху сваи металлическую пластину, толщина которой должна составлять не менее одного сантиметра. Кроме того, она должна выступать за пределы винтовой сваи минимум на 2-3 сантиметра.
• Последним шагом становится выполнение ростверка. Закрепляется он к приваренным пластинам сваркой или болтами, в зависимости от используемого для его выполнения материала.

На этом монтаж закончен. Также предлагаем вам посмотреть как обустроить винтовой фундамент своими руками на видео представленном ниже.

Винтовой фундамент своими руками: видео

stroymasterok.com

Винтовой фундамент своими руками: установка (пошаговая инструкция)

Дом устойчив к промерзанию, грунтовым водам, защищен от проседания, выдерживает постоянные и временные нагрузки, если имеет надежную опору – фундамент. Постройте винтовой фундамент своими руками следуя инструкции.

Пошаговая инструкция по самостоятельному монтажу винтового фундамента

Технология анализа грунта

Анализ грунта – это оценка экологического состояния и уровня безопасности почвы. Выясните минимальный срок службы фундамента на участке, расположение грунтовых вод, агрессивность и глубину промерзания грунта, тип и ширину слоев, наличие водоносных пластов.

Без профильного оборудования сделать полноценный анализ почвы невозможно, поэтому воспользуйтесь услугами геолога. Вызовите специалиста на участок или отдайте кусок цельного грунта в строительную лабораторию. Если несущая способность почвы 2,5 кг/см² и выше – делайте винтовой фундамент своими руками под любые строения.

Технология выбора свай

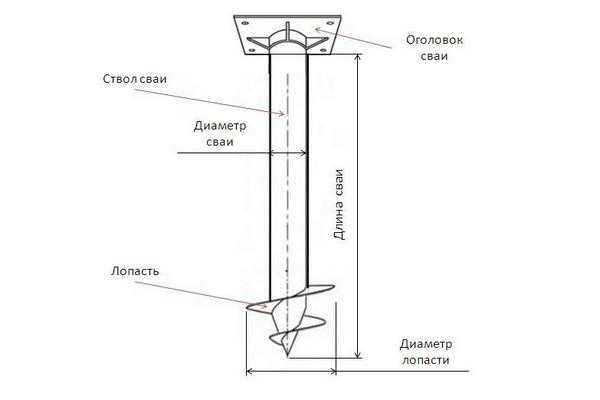

Винтовая свая – это металлический столб с лопастью на наконечнике. Опоры подбираются на основе консультации геолога. При покупке свай прочтите сопроводительную документацию. Обратите внимание на характеристики:

Характеристика	Вариации
Максимальная нагрузка на опору	1-30 тонн
Срок использования	40-70 лет
Условия эксплуатации	Слабый грунт/сильный грунт
Толщина стенок	8-12 мм.
Толщина лопасти	3-10 мм.
Диаметр ствола	10-30 см.
Диаметр лопасти	20-55 см.
Длина	150-900 см.

Устройство фундамента начинается с двукратной обработки сваи грунтовкой по металлу. Без обработки грузонесущая способность столба упадет ниже допустимого в кислых и щелочных средах через 10 лет, в нейтральных – через 15 лет.

Подготовка участка для установки опор

Винтовой фундамент неприхотлив: монтируют его в любое время года. Очистите участок от веток, мусора и других препятствий. Уточните, не проходят ли на месте строительства коммуникации. Не убирайте снег с площадки заранее, дабы грунт не промерз глубже обычного. Только утром в день монтажа!

Если рядом с местом строительства растут деревья и кустарники, их корни создадут трудности при ввинчивании. Устройство фундамента невозможно при наличии на участке асфальта, не засыпанных котлованов и траншей. Сваю не закрутить в 30 см. от стены или забора. Оптимальное расстояние до соседних объектов – более 3 м.

Фракции камней величиной более 10 см. в диаметре – непреодолимое препятствие для опоры. Камни средней крупности (5-10 см.) смещают острие с вертикальной оси. Если вы вкрутили столб ниже глубины промерзания, но путь преградил крупный камень –прекратите ввинчивание. Камень распределит нагрузку по толще почвы и облегчит «работу» сваи.

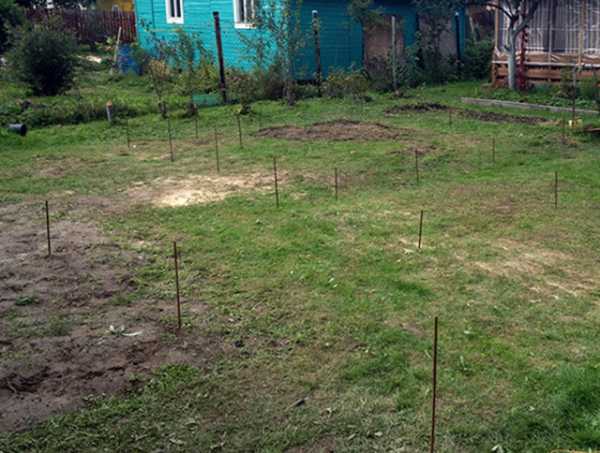

Разметка участка для установки опор

Разметка участка – это определение мест залегания свай. Рассчитайте винтовой фундамент на основании совокупной нагрузки и грузонесущей способности опоры. Совокупная нагрузка включает: полезную нагрузку (вес мебели, людей, бытовых приборов, половых покрытий, облицовок), снеговую нагрузку и массу здания.

К совокупной нагрузке добавляется запас прочности – коэффициент надежности. Он соответствует предельному состоянию и прописан в своде правил №2.01.07-85*. Для жилых зданий – 1,2, что эквивалентно 20% от совокупной нагрузки. Итог расчета —  определение длины и количества столбов.

Составьте схему расположения свай, учитывая:

• расстояние между опорами 2-2,5 м.;
• в обязательном порядке необходимо сделать сваи на углах дома и в местах стыковки стен;
• рекомендуется размешать столбы под жилой площадью;
• максимальная погрешность – 2 см.

Нарисуйте схему строения, разбейте ее на прямоугольники, обозначьте путь прохождения коммуникации. Расставьте опоры на сторонах и диагоналях фигур. В местах залегания столбов вбейте вертикальные метки, например, колья или металлические столбы.

Данная пошаговая инструкция монтажа универсальна и применима к любым почвам и рельефам, а вот расчет фундамента с обвязкой – индивидуален для каждого строения.

Устройство винтового фундамента

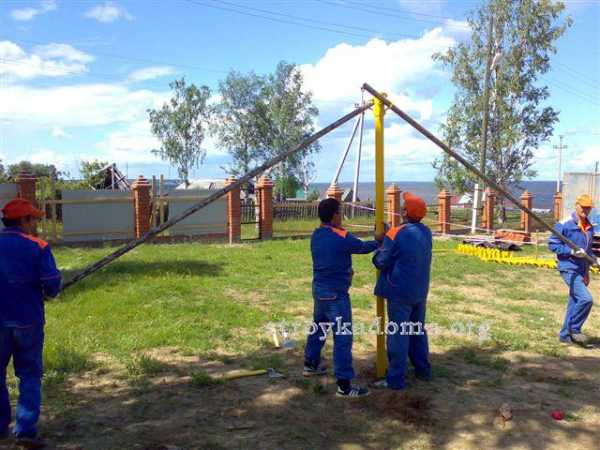

Найдите двух помощников: один контролирует вертикальность столба строительным уровнем, остальные – вкручивают. Увеличьте скорость ввинчивания дополнительно нагружая столб – не помешают усилия еще нескольких доброжелателей.

Приспособления для закручивания:

• Лом – для сваи диаметром меньше 9 см. Вставьте лом в технологические отверстия, с каждого конца подсоедините трубы оптимальной длины – они выполнят роль рычагов.
• Цельнометаллический палец, например, полуось от автомобиля – для сваи диаметром более 10 см.

Технология установки:

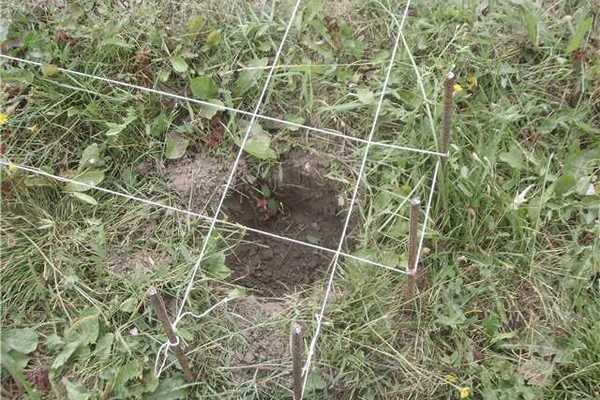

1. Сделайте ямку. Снимите верхний слой земли с травой. Глубина: 10-15 см. Ширина: больше диаметра лопасти на 3 см. Стоит отметить, что без углубления вы затратите больше усилий на монтаж, зато увеличится устойчивость опоры. Не выкапывайте глубокие ямы: грунт вокруг сваи должен быть нетронутым. Благодаря этому нагрузка с подошвы и лопасти распределится и на боковую поверхность столба.

   Делаем приямок для установки сваи

2. Вставьте в ямку лопасть. Погрузите лопасть в непромерзающий пласт.
   Первоначально закрутите угловые столбы. Ввинчивайте плавно, без рывков, следя за вертикальным положением опоры. Если свая отклонилась от оси на 3 градуса – выкручивайте. На это же место устройство сваи запрещено – характеристики почвы изменены, следовательно, уровень надежности снижен.
   Лопасть должна быть ниже уровня промерзания грунта, в противном случае пучение вытолкнет опору на поверхность. Пучение – увеличение почвы в объеме при замерзании. Чем больше в грунте воды, тем больше пучения.
3. Определите высоту сваи над поверхностью земли, лишнее обрежьте болгаркой. Погрузите столб в твердую породу на 1 м., над растительным слоем оставьте 40-50 см. Лопасть достигла плотных слоев грунта, если ввинчивание застопорилось или в месте, где вставлено приспособление для закручивания, гнется металл. Сделать контроль горизонтали можно оптическим дальномером или лазерным ротационным нивелиром.

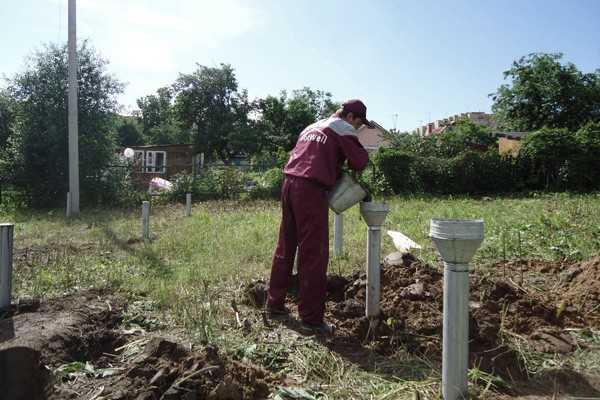

4. Заполните полость внутри опоры бетоном. Бетон усилит фундамент и защитит материал от коррозии. Приготовьте раствор из песка и цемента в соотношении 4:1. Для увеличения прочности поместите в бетон прутья арматуры. Зимой небетонированная свая заполняется водой. Замерзая, вода разрывает столб изнутри.
5. Приварите оголовок. Оголовок — стальная опорная пластина, распределяющая нагрузку по площади сечения. Свае диаметром 9-13 см. соответствует оголовок площадью 625 см². 2 раза обработайте сварные швы и пластину защитным составом, например, грунтовкой на основе эпоксидной смолы и полиуретановой эмали.

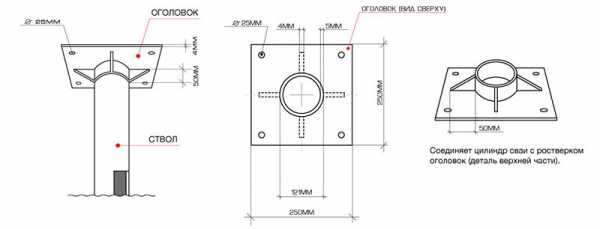

   Чертеж-схема оголовка на сваю

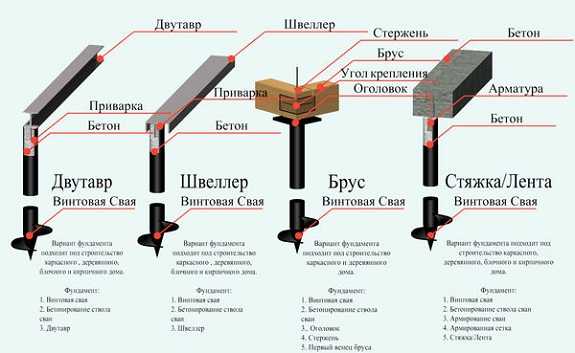

6. Рассчитайте и сделайте обвязку в соответствии с предельными состояниями. Монтаж свайно-винтового фундамента завершается формированием обвязки – это опора для несущих элементов здания. Она препятствует изменению положения столбов и соединяет верхнюю часть свайного поля в одну конструкцию. Варианты установки обвязки:

• Ростверк – железобетонная рама
• Швеллер – П-образные или У-образные металлические балки.
• Деревянный брус

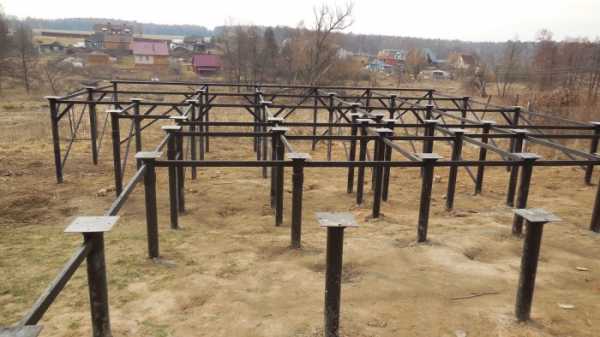

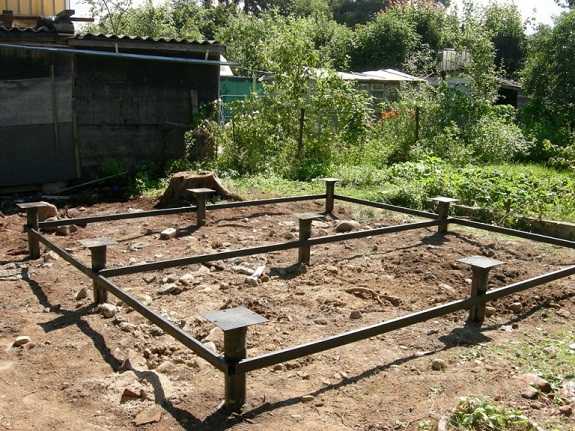

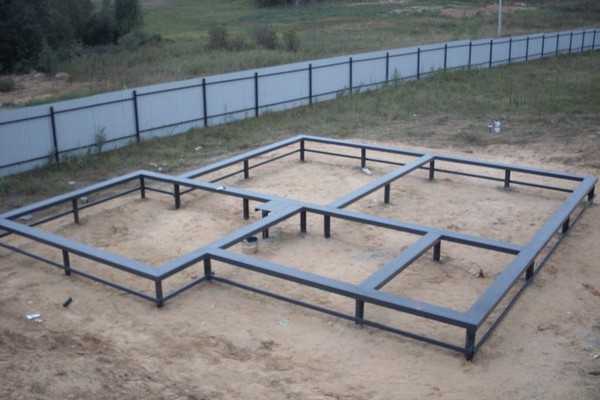

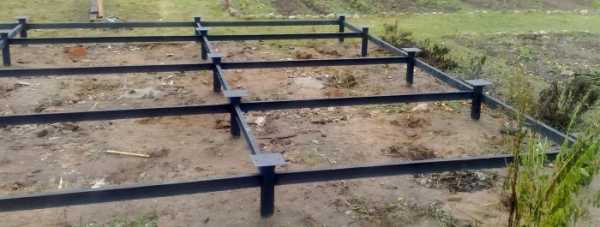

Пример обвязки из металлического П-профиля

К оголовкам обвязка приваривается или привинчивается болтами. Перемычки 2 раза обрабатываются защитным составом, при его отсутствии воспользуйтесь антисептиком. Проверьте, есть ли между обвязкой и растительным слоем проветриваемое пространство.

Цельнодеревянный дом обходится без обвязки: конструкция равномерно распределяет внутренние нагрузки и «отыгрывает» деформации. А вот технология строительства бревенчатых строений подразумевает наваривание тройного швеллера с подкосами. Брус притягивается к оголовкам шурупами-глухарями.

Винтовой фундамент – проветриваемый, не пытайтесь его утеплить. Кроме того, неправильное устройство теплоизоляции приведет к появлению сырости и порче коммуникации.

Самостоятельное изготовление свай

Сваи можно сделать самостоятельно, для этого приобретите одну рекомендованную опору и сварите недостающие по ее подобию. Технология процесса:

1. Возьмите трубу, подходящую по диаметру.
2. Изготовьте литой наконечник. Вглубь по лекалу разрежьте конец трубы на секторы, сварите их в конус, зарихтуйте швы.

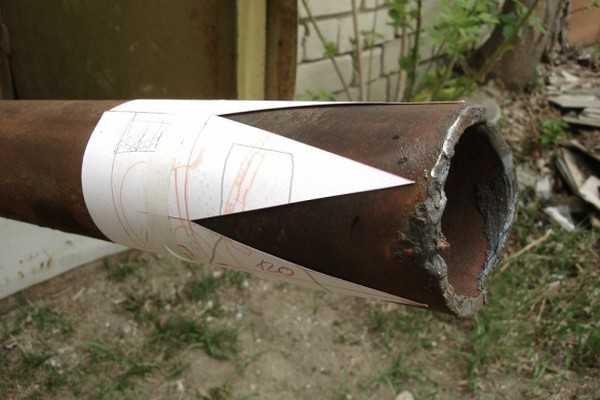

   Как использовать шаблон для изготовления сваи



   Варим швы конуса

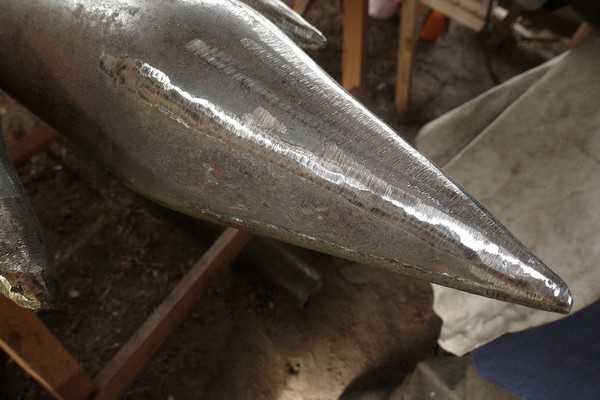

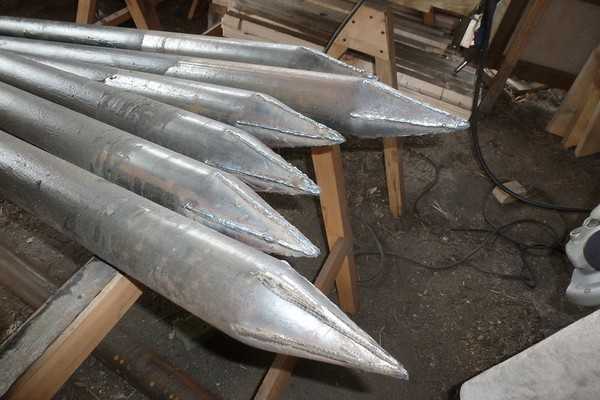

   Как выглядит конус после сварки



   Защищаем шлиф-машинкой швы

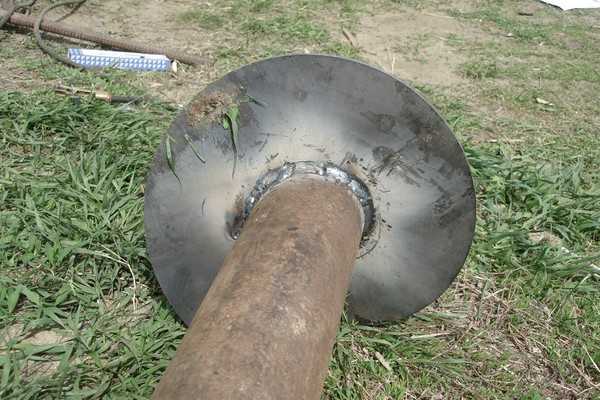

3. Наварите винт на свайный конец. Понадобится стальной диск толщиной 5-6 мм. Раскроите его и растяните в спираль. Чем глубже будет столб – тем меньше винт. Наденьте спираль на трубу, приварите и покройте защитным составом. Следите за углом винта, если допустите ошибку – сваи ввинчиваться не будут. Сделайте лопасти шире диаметра трубы на 3 см.

   На трубу привариваем выгнутый диск винта

4. Изготовьте оголовок. Возьмите стальную пластину и вырежьте из нее оголовок нужного размера. Установите на головку опоры с контролем горизонтали и прихватите точечной сваркой 2-3 раза. Приварите по периметру, оставив 1-2 см. некреплеными для вентиляции. Обработайте швы и оголовок защитным составом.

Последствия строительного «самоуправства» — перекошенные стены, обвал, проседание, испорченные коммуникации, длительный и дорогой ремонт. Винтовой фундамент своими руками изготовленный так, как гласит вышеуказанная пошаговая инструкция – залог долговечности и безопасности дома.

---

Прочитайте еще:

Фундамент на винтовых сваях используется при малоэтажном строительстве. Его главными преимуществами является возможность возведения любого типа …

Свайный фундамент – это конструкция, состоящая из нескольких металлических труб (свай), принимающих на себя нагрузку от здания. Он подходит для …

Новым типом фундамента для строительства домов считается свайно-ростверковый. Он позволяет сократить расходы на строительство по сравнению с …

myfundament.ru

Свайно-винтовой фундамент своими руками: подробная пошаговая инструкция

Винтовые сваи — совсем не новая технология в строительстве. Первое такое оборудование было запатентовано в 19 веке. Но в нашей стране подобный фундамент стал приобретать широкую популярность только в последние десятилетия. Важнейшее преимущество — в возможности использовать свайно-винтовой фундамент на нестабильных грунтах. Даже на плывунах и в болотистой местности буронабивные сваи обеспечивают устойчивость сооружения, ведь нестойким является только верхний слой почвы. Сваи же устанавливаются на плотные нижние слои.

Свайно-винтовый фундамент можно легко и быстро установить, даже не привлекая профессиональных строителей. В то же время, есть у такого решения и свои минусы. О преимуществах и недостатках фундамента на винтовых сваях можно прочесть здесь.

Винтовые сваи — универсальное решение для фундаментов в малоэтажном строительстве, при строительстве пирсов, причалов и других сооружений. Они подходят для деревянных и панельных домов и строений из СИП панелей, для бань, беседок, хозяйственных построек. Подробнее о распространенных видах почв, на которых рекомендуется устанавливать свайно-винтовый фундамент, читайте по ссылке.

Содержание статьи

Виды винтовых свай

Сваи могут быть:

• Висящими. На них нагрузка распределяется по принципу трения о грунт.
• Стойками, передающими нагрузку на плотные слои почвы, на которые они установлены.

В зависимости от наконечника, сваи могут быть литыми или сварными. Сварные являют собой трубу с концом в виде заостренного конуса, на который наварены прошедшие антикоррозийную обработку лопасти. Для производства таких свай используется плазменная резка, обеспечивающая точность и качество изделия. Такие сваи отдельно производятся для каменистых грунтов, для малоэтажного строительства с наконечниками закрытого или открытого типа.

Литые сваи — трубы с наконечниками, изготовленные в процессе литься по моделям. Это обычно трубы стандартного диаметра 108 мм. Такие изделия отличаются высокими показателями долговечности и прочности. Стоимость литых свай выше, чем сварных. Литые сваи в зависимости от назначения:

• со средними размерами лопасти, предназначенные для талых грунтов;
• с лопастями больших диаметров для грунтов в условиях вечной мерзлоты;
• стандартные сваи с крупными лопастями для малоэтажного строительства на обычных грунтах.

В отличие от забивных свай, винтовые не требуют использования тяжелой громоздкой спецтехники для установки, потому такое решение подойдет для местности, где подъезд подобных машин к площадке невозможен или затруднен.

Типы свай в зависимости от условий использования и назначения:

• Сваи с винтовой лопастью. Рекомендуются на грунтах с минимальной несущей способностью.
• В условиях вечной мерзлоты используются изделия с имитацией резьбы почти на всю длину.
• Чем больше нагрузка на фундамент (вес здания), тем больше диаметр свай. Но с его увеличением увеличивается и сложность работы, если диаметр составляет от 108 мм — вручную закрутить такие элементы в грунт уже не получится.
• Для непрочных грунтов в местах с повышенной влажностью используются сваи с большим диаметром лопасти.

Подробный обзор технологии свайно-винтового фундамента Вы найдете в данной статье. Крайне рекомендуем к прочтению!

Технология установки фундамента на винтовых сваях

Поскольку этот вид фундамента крайне прост в монтаже, можно выполнить всю работу в течение нескольких дней. Установка проводится поэтапно:

1. Разметка участка.
2. Завинчивание свай —угловых, затем остальных.
3. Обрезка свай.
4. Бетонирование.
5. Установка оголовков.

Перед выполнением всех работ площадка тщательно очищается, рекомендуется выполнить анализ грунта.

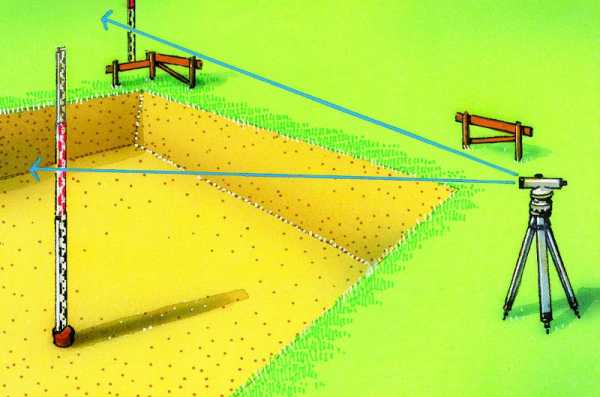

Самостоятельная разметка участка

Выставляется ровный периметр, максимальный шаг установки свай составляет 3 метра. Все стены и перегородки должны стоять на сваях. При уменьшении шага увеличивается усадка фундамента.

Инструменты для качественной разметки фундамента:

• вешки;
• теодолит;
• измерительная лента.

Разметка участка под свайный фундамент.

В первую очередь на площадку переносится линия фасада. Для её обозначения в землю вбиваются колья и на них натягивается шнур. Под прямым углом от линии фасада также обозначаются боковые стены. Периметр должен быть ровным, углы 90 градусов можно установить, воспользовавшись принципом «египетского треугольника». Если диагонали равны — углы выставлены правильно, по ним будут ввинчиваться угловые сваи.

При расчете шага учитывается нагрузка на грунт и предполагаемых условий эксплуатации постройки с запасом прочности 20%. Расстояния между сваями нужно перепроверять, соблюдая точные геометрические формы.

Установка свай своими руками

Для каждого элемента на глубину 0.3-0.5 м бурится технологическое отверстие с использованием бура с соответствующей насадкой.

Оптимально использовать для установки свай мини-экскаватор, но при необходимости можно выполнить эту задачу самостоятельно — силами двух человек без применения любой специальной техники.

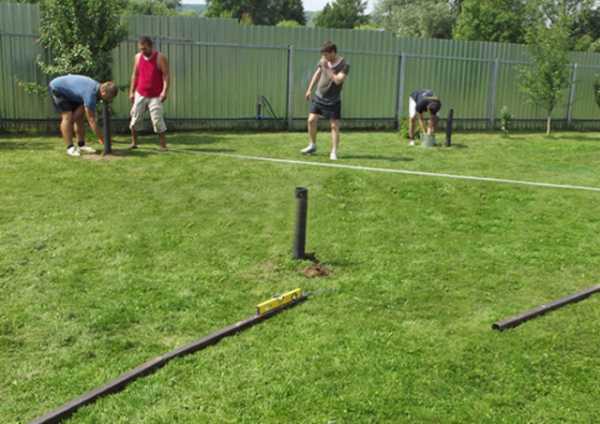

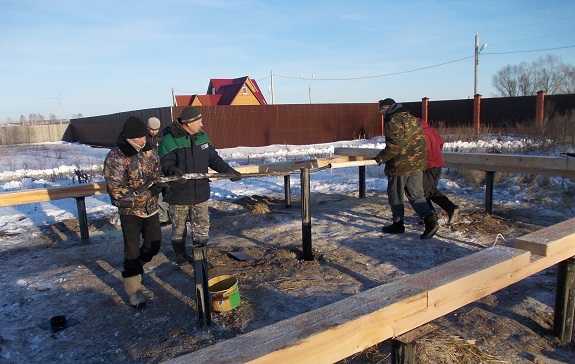

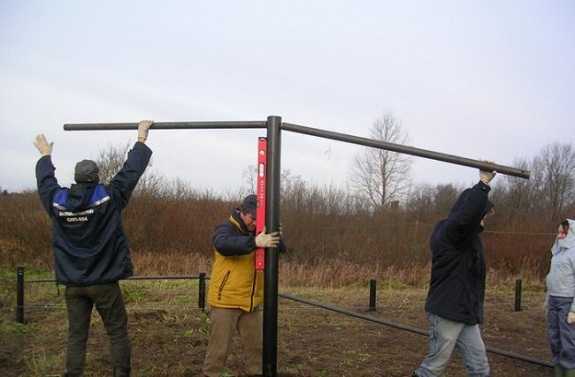

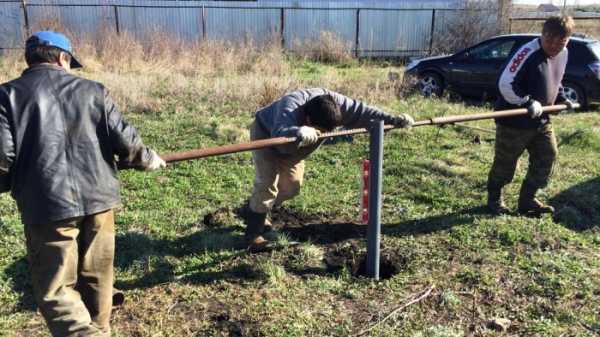

Пример ручной установки винтовой сваи силами двух человек.

Угловые сваи под брусовые постройки устанавливаются строго по центру бруса. После установки угловых вкручиваются остальные элементы.

Процедура установки сваи:

• свая вкручивается в приямок на глубину от 1.5 м;

• для правильного завинчивания с контролем вертикальности на элемент сверху крепится магнитный уровень (при превышении угла наклона более 2 градусов свая теряется несущую способность, что создаст в дальнейшем риск деформации).

Завершение самостоятельного монтажа свай

Сваи обрезаются на высоте около 20см с помощью нивелира или уровня. Для придания прочности фундаменту внутрь труб заливается бетонный раствор, который дополнительно обеспечит защиту внутренней поверхности металлической сваи от коррозийных процессов.

Выравнивание фундамента лазерным уровнем достаточно эффективно.

После бетонирования привариваются оголовки. Это плоские площадки, установленные на круглых трубах диаметром, немного превышающим диаметр самих свай. Оголовки надеваются на сваю сверху и привариваются. Выполняется антикоррозионная обработка и покраска швов.

За счет подобной конструкции металлических оголовков можно легко регулировать уровня монтажа ростверка. Основные виды обвязки — брус, доска, швеллер и двутавр. Подробную информацию об обвязке свайно-винтового фундамента Вы найдете в данном материале. После монтажа ростверка фундамент полностью готов.

Обычно фундамент свайно-винтового типа не предполагает устройство подвального помещения, но в легких домах при соблюдении определенных условий это можно реализовать. При этом подвальная яма являет собой бетонную коробку с закрытым верхом. Подвал будет очень тесным, от него до любой сваи должно быть расстояние до 1.7 м. Но и такое решение позволит обустроить небольшое помещение для хранения инвентаря или продуктов.

Во избежание зимнего выстуживания через пол на обрешетку можно уложить обработанные антибактериальными пропитками брусья, и только после этого монтировать гидроизоляцию. Другие способы утепления снизу не используются, поскольку пол может начать загнивать.

К преимуществам свайно-винтового фундамента следует отнести и возможность сразу же продолжать строительство, не дожидаясь усадки. На следующий день можно приступать к возведению остальной части сооружения.

Вконтакте

Facebook

Twitter

LiveJournal

Одноклассники

Мой мир

Загрузка…

ownhouse.pro

Свайно-винтовой фундамент своими руками + пошаговая инструкция

Фундамент представляет собой основу любого строения. В некоторых случаях установка массивного плитного или монолитного ленточного основания невозможна, поэтому происходит использование винтовых свай. Перед тем, как сделать свайный фундамент своими руками, необходимо подробнее узнать о процессе проведения, работ, так как только при соблюдении всех правил можно создать надежное основание для дома.

Достоинства и недостатки свай

К преимуществам свай можно отнести:

1. Возможность повторной установки. Если сваи использовались длительное время в качестве опор для дома, их можно применять и после того, как конструкция будет разобрана. Демонтируются винтовые сваи без каких-либо повреждений.
2. Отсутствие необходимости в проведении большого объема земельных работ. Стоит отметить, что возведение свайно-ростверкового фундамента своими руками может происходить на участках с подвижным грунтом.
3. Скорость проведения работ. Создание свайного фундамента может происходить в течение 2 дней.
4. Возможность создать дом сразу же после возведения основания.
5. Универсальность. Свайный фундамент подходит для строительства различных типов построек.
6. Длительный срок службы. Свайный фундамент может использоваться в течение 150-200 лет.
7. Относительно низкая стоимость, если сравнивать с ленточным основанием.
8. Отсутствие строительного мусора после проведения работ.

Но у подобного типа фундамента имеются и недостатки. К ним можно отнести:

1. Невозможность построить конструкцию на скальном грунте.
2. Проседание грунта в случае если обследование участка было произведено неверно.
3. Деформирование опор, происходящее из-за нарушения технологии. В пример можно привести не вкручивание опор, а их установку в заранее выкопанные ямы. Также причиной деформации может стать неправильно созданная обвязка опор.
4. Возможность установки только небольших домов.

Так как многие загородные дома создаются одноэтажными, свайный фундамент набирает все большую популярность.

Когда выбирается свайный фундамент

Свайное основание может создаваться при строительстве как промышленных, так и жилых построек. Такие опоры применяются даже при строительстве двухэтажных построек на слабых грунтах. Сваи позволяют сократить время создания дома и количество затрачиваемых средств. Такой фундамент создается по следующим причинам:

1. Наличие слабого верхнего грунтового слоя. Такие грунты обычно содержат перегной, торфяную примесь и глину. В таком грунте обычно присутствует большое количество воды. В таких условиях необходимо перенести нагрузку на более плотные слои грунта.
2. Увеличенная плотность грунта. В таком случае применение свайного фундамента позволяет уменьшить объем земельных работ. При этом снижаются расходы на подготовку участка, ведь перед установкой свайного основания не нужно создавать траншею или котлован и нанимать тяжелую строительную технику.

Стоит отметить, что свайный фундамент может быть ростверковым, винтовым и ленточным. Каждый указанный тип основания имеет определенные преимущества. Перед тем как сделать свайный домовой фундамент стоит тщательно подготовиться к проведению работ.

Проведение подготовительных работ

Винтовой фундамент может создаваться как под небольшое строение, так и под загородный дом. Сваи можно создавать самостоятельно, учитывая параметры таких изделий. Поместить сваи в грунт также можно собственными руками, не нанимая профессиональных строителей.

При создании винтового основания не стоит экономить на материалах, так как от этого зависит надежность будущего строения. Все сваи перед проведением работ необходимо очистить от ржавчины, если она имеется. Для защиты от влаги их стоит покрыть специальным составом.

Важно обратить внимание на качество сварного соединения лопасти и трубы. Если элементы будут сварены плохо, во время установки дома они могут деформироваться, что приведет к проседанию опоры.  Если сваи создаются самостоятельно, необходимо предусмотреть отверстия для продевания штанги, которая будет использоваться для вкручивания. Перед тем как сделать свайно-винтовой фундамент, необходимо составить чертеж и перенести его на участок.

Разметка

Перед монтажом конструкции важно точно произвести расчеты, определив места, в которых должны располагаться сваи. Стоит отметить, важно точно определять размер нагрузки на опоры. Если неправильно произвести расчеты, ростверк в некоторых местах может начать провисать. Это приведет к перекосу стены и появлению трещин.

Все опоры должны располагаться таким образом, чтобы нагрузка на каждую из них распределялась равномерно. Чтобы точно рассчитать нагрузку, необходимо составить план будущего строения и определить места, где именно на фундамент будет действовать наибольшая нагрузка. Площадь, на которой будет создаваться строение, необходимо разделить на прямоугольники.  При этом важно учитывать, что сваи должны находиться под несущими балками дома.

Рассчитав нагрузку на фундамент можно точно определить количество свай, зная какую нагрузку может выдержать каждая опора. После создания плана необходимо установить колышки и натянуть между ними шнур, чтобы точно знать, где необходимо разместить сваи. После разметки территории важно проверить расстояние между отмеченными точками, чтобы быть уверенным в том, что все рассчитано верно.

Этапы выполнения работ

Перед началом работ необходимо изучить пошаговую инструкцию по созданию основания своими руками. Строительство происходит в несколько этапов:

1. Сначала происходит создание лунок глубиной не более 15 см в месте, где будут устанавливаться сваи. Ширина лунок должна быть больше диаметра устанавливаемых опор примерно на 3 см.  Некоторые опытные строители совершают создание свайного фундамента без выкапывания лунок. Это способствует повышению устойчивости сваи. Но стоит помнить, что при ручном ввинчивании опоры такие лунки позволяют использовать меньше усилий. Нельзя выкапывать ямы и устанавливать в них опоры, так как в таком случае они будут ненадежно закреплены в грунте. Важно учитывать, что сваи должны вкручиваться в грунт, на котором ранее не производились земляные работы. В противном случае основание будет ненадежным.
2. После выкапывания лунок происходит установка сваи и ввинчивание ее при помощи штанги. Во время выполнения такой работы необходимо постоянно проверять вертикальность устанавливаемой опоры. Для этого лучше работать втроем, чтобы не отвлекаться на слежение за положением сваи. Погружение должно производиться ниже уровня промерзания грунта.
3. На следующем этапе осуществляется выравнивание всех свай по уровню. Излишки необходимо срезать при помощи болгарки.

4. Затем происходит заливка в установленные сваи бетонного раствора. Это способствует увеличению прочности опор и снижение скорости возникновения коррозии.
5. После этого происходит приваривание к сваям металлических пластин с отверстиями, сделанными для закрепления ростверка. Их нужно изготовить или приобрести заранее. Если используется деревянный ростверк, происходит соединение при помощи болтов. Затем нужно сделать обвязку и проверить надежность всех соединений.


Во время создания ростверка необходимо следить за тем, чтобы все его элементы находились в горизонтальном положении. Перед тем, как сделать цоколь на свайном фундаменте, стоит выбрать определенный материал. Часто используются декоративные панели, так как они имеют низкую стоимость и не требуют большого количества времени на установку. Для создания цоколя сначала устанавливается деревянная обрешетка, на которой и закрепляется облицовочный материал.

Для получения более подробной информации о проведении работ стоит посмотреть представленное видео о создании свайного фундамента своими руками.

bouw.ru

Винтовой фундамент своими руками: преимущества и недостатки технологии

В середине 19 века гениальный английский архитектор Александр Митчел подал идею создания абсолютно нового типа фундамента, который из-за своих конструктивных особенностей получил название «винтовой». Именно благодаря этому революционеру в архитекторском деле строители стали ввинчивать сваи основания постройки в почву, а не забивать, как это делалось ранее.

Благодаря данному изменению был значительно облегчен процесс обустройства основания построек, поэтому данная технология была моментально признана по всему миру. В принципе можно монтировать винтовые сваи для фундамента своими руками, но перед тем, как приступить к данным работам, лучше основательно разобраться в данной технологии.

Вернуться к содержанию

Преимущества

Главным преимуществом данного типа основания является сравнительно невысокая стоимость, которая включает в себя и расходы на материалы, и сами работы. Такая экономичность объясняется отсутствием необходимости:

Обвязка свайно винтового фундамента брусом своими руками

• корчевания пней на строительной площадке;
• проведения расчистки территории под застройку;
• длительных подготовительных работ, которые включают в себя выравнивание поверхности почвы на строительной площадке.

Существует возможность, что проведение вышеуказанных работ потребует наличия специального строительного оборудования. Дело в том, что вручную практически невозможно добиться необходимого эффекта. Поскольку установка винтовых свай своими руками не требует наличия спецоборудования, то весь процесс обойдется владельцу строящегося дома гораздо дешевле, чем в случае с ленточным основанием.

Расчет винтового фундамента

Главной особенностью винтовых свай является тот факт, что при условии использования конструкций с небольшим диаметром нет необходимости привлечения строительной техники – сваи можно ввинчивать вручную. Помимо этого, установка винтового основания требует очень мало времени – в большинстве случаев понадобится не более двух дней, но лучше не спешить и сделать все правильно, поскольку фундамент это один из самых важных элементов строения.

Еще одним несомненным плюсом данного типа основания является возможность проведения работ в зимний период. Винтовые сваи отлично проникают в промерзлый почву, чего нельзя сказать про обычные сваи. Следует также заметить, что можно сразу приступить к возведению стеновых конструкций, не дожидаясь времени, когда основание достигнет своей максимальной прочности.

Свая в почве

Вернуться к содержанию

Недостатки

Несмотря на все вышеперечисленные достоинства, имеются у свайных конструкций некоторые минусы. С первого взгляда может показаться, что сваи можно ввинчивать в почву любого типа, но это не так. Специалисты в строительной сфере рано или поздно сталкиваются со следующими проблемами.

Сваи изготавливаются из металла, поэтому данные изделия рано или поздно покроются ржавчиной, что приведет к их порче. Этот факт говорит о том, что свайный фундамент прослужит значительно меньше, чем ленточное основание, в основе которого лежит бетон, не подверженный коррозии.

Во время монтажа винтовых свай практически невозможно проследить отсутствие повреждений верхнего покрытия, которое имеет антикоррозийные свойства.

Некоторые владельца домов не хотят строить дома с винтовым основанием, в которых будет отсутствовать цоколь.

Данный тип основания не рекомендован к использованию в областях с холодными зимами. Дело в том, что при отсутствии цоколя, невозможно обустроить теплое подполье, из-за чего могут возникать проблемы с промерзанием канализационных и водопроводных магистралей.

Ввинчивание свай фундамента

В некоторых случаях винтовой фундамент, который был установлен в зимний период, к весне начинает «ходить ходуном».

Если взять во внимание денежные траты на установку самого основания, а также декоративное покрытие для цоколя, то винтовой фундамент не такой дешевый вариант.

Обратите внимание! В большинстве случаев проблемы с данным типом основания построек возникают только в случае неправильной установки свай или же их низкого качества.

Исходя из всего вышеизложенного, можно сделать вывод, что лучше приобретать качественные изделия, проводить все работы в строгом соответствии с технологией и проводить работы в теплое время года. Далее будет приведена пошаговая инструкция по монтажу винтового фундамента своими руками.

Вернуться к содержанию

Описание технологии

На подготовительном этапе необходимо провести разметку строительной площадки для монтажа свай. То есть на данном этапе следует определиться с местом расположения основания и его габаритами.

После проведения данной процедуры необходимо провести некоторые расчеты. Сначала следует посчитать общее количество винтовых свай. Для этого нужно воспользоваться следующей формулой. На каждые полтора метра основания, а также в его углах необходим один винт. Необходимо помнить о том, что нужно обустраивать и внутренние и внешние стены.

Установка винтового фундамента

После подсчета общего количества свай, нужно заняться определением максимальной нагрузки на данные элементы, от чего будут зависеть их размеры. Перед тем, как сделать свайно винтовой фундамент своими руками, следует определиться с габаритами данных элементов. Современные элементы способны выдержать максимум 25 тонн.

Во время проведения данных расчетов следует учитывать не только массу стеновых конструкций, но и возможные нагрузки, включая пешую, механическую, порывы ветра, различные осадки, в общем, все то, что может хоть немного увеличить нагрузку.

Рекомендуем перейти по ссылке http://vse-postroim-sami.ru/building/fundament/4375_ustrojstvo-stolbchatogo-fundamenta-s-rostverkom/, чтобы узнать, как рассчитать и возвести столбчато-ростверковый фундамент. О том, как правильно крепить брус к фундаменту, читайте здесь. Возможно, вам также интересны правила гидроизоляции монолитного и ленточного фундамента.

Рекомендуется выбирать сваи, которые уже покрыты антикоррозийным слоем, в противном случае, вам придется докупать специальный состав и покрывать им приобретенные изделия.

После проведения всех необходимых расчетов и закупке стройматериала, можно приступать к установке свай. Для данного процесса потребуется специальная штанга, с помощью которой и происходит процесс ввинчивания изделий в почву. Необходимо регулярно проверять глубину скважины специальным строительным уровнем. Это необходимо для соблюдения четкой вертикальности будущей конструкции. В данном случае погрешностей быть не может, даже стандартно допустимый уклон в 2 градуса недопустим.

Как бы часто вы не проверяли уровень, все равно после установки винтовых свай, будет наблюдаться небольшое отклонение. На этом этапе нужно идеально выровнять все сваи. Для данных целей допустимо использовать лазерный нивелир, который гарантирует максимальную ровность возводящейся конструкции. В случае необходимости винты можно подрезать болгаркой.

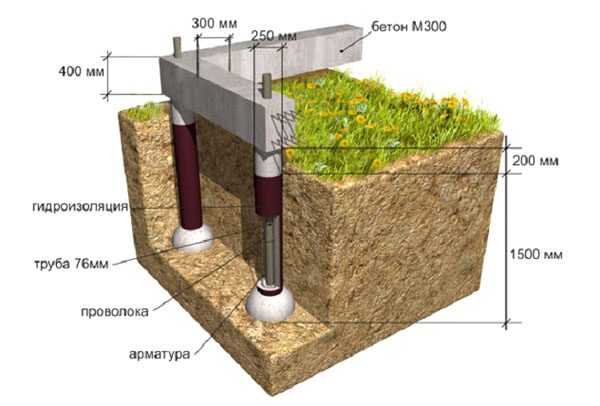

Ленточный фундамент на винтовых сваях

Затем необходимо замешать обычный цементный раствор, которым затем нужно будет залить все полости свай. Это делается для того, чтобы конструкция получилась более долговечной и износостойкой. Если опустить данную операцию, то получившееся основание очень скоро придет в негодность из-за появления поврежденных коррозией участков.

На следующем этапе нужно заняться установкой ростверка. Данный металлический каркас устанавливается в местах стыков. После его монтажа нужно будет покрасить его специальной защитной краской. Для большего эффекта лучше нанести два слоя.

На данном этапе можно начинать возведение стеновых конструкций. Теперь вы знаете, как установить винтовой фундамент своими руками и сможете провести данную операцию самостоятельно.

Обратите внимание! Для обеспечения большей защиты основания можно провести его теплоизоляцию. Очень часто для этих целей используется листовой пенопласт, которым обклеивается основание. Главное помнить о том, что такая операция может привести к повышению влажности в подвальном помещении, поэтому решение об утеплении подвала – личное дело каждого владельца.

Вернуться к содержанию

Видео

Полезно? Сохраните себе на стену! Спасибо за лайк!

vse-postroim-sami.ru

Делаем винтовой фундамент своими руками

С уверенностью можно сказать, что монтаж качественного и подходящего фундамента – это одна из самых главных задач, которую следует соблюсти при строительстве любого дома.

Заметим, что именно фундамент – это основа каждого строения. Соответственно, какие либо ошибки, допущенные при установке фундамента, могут обойтись его владельцу очень дорого.

Поэтому, при неимении достаточного опыта, лучше всего доверить строительство фундамента для своего дома исключительно профессионалам, которые способны осуществить монтаж таким образом, что дом может довольно надежно простоять не один десяток лет и при этом не требовать дорогостоящего ремонта.

Виды фундаментов, на которые следует обратить внимание

Первым делом, до начала производства строительных работ, необходимо точно определиться, какая именно конструкция будущего фундамента будет самой подходящей. Можно выбрать монолитную фундаментную плиту, можно использовать ленточный фундамент, а также столбчатый или  фундамент на винтовых сваях, который получил довольно широкое распространение из-за своей недорогой стоимости и практичности.

В случае, когда необходимо установить фундамент для будущего коттеджа, а также  дачного домика, который будет построен по каркасной технологии, щитового, или иного вида деревянного материала, достаточно целесообразным вариантом будет использовать новую технологию, которая предусматривает фундамент на винтовых сваях.

Если человек имеет достоверную информацию о благоприятности грунта на своем участке, а именно отсутствие больших камней, корней, различных торфяных, а также известняковых заложений, имеет смысл установить винтовые сваи без привлечения дополнительной силы, а также без использования специализированной техники.

Качественный  винтовой фундамент можно создать и своими руками

Если владелец земельного участка решил строить винтовой фундамент своими руками, необходимо знать несколько обязательных факторов и неукоснительно их соблюдать. Монтаж винтовых свай включает в себя следующее.

Сваи должны завинчиваться на заранее просчитанную глубину. Затем следует осуществить подрезку, но не забывать и выдерживать установленный горизонтальный уровень. Полости имеющихся свай заливают качественным цементно-песчаным раствором.

Такое инженерное решение необходимо для того, чтобы вытеснить весь имеющийся воздух из свай, так как это в дальнейшем будет значительно препятствовать возникновении коррозии, а главное даст возможность укрепить всю будущую конструкцию.

Как только работа выполнена, сверху к сваям следует приварить так называемый оголовок. Необходимые места для осуществления приварки должны быть заранее обработаны специальным составом, который должен надолго обеспечить защиту сварного шва от коррозии. После монтируется обвязка из металла. Можно выбрать такой материал как дерево.

Способы, которые применяются для установки винтовых свай

 Соорудить  винтовой фундамент своими руками можно двумя способами, а именно вручную или механическим способом.

Естественно, механический способ гораздо легче, однако при этом понадобиться специальная техника, услуги которой также стоят некоторых финансовых средств. Также, присутствуют и недостатки такого способа, а именно сложность выставить по сваи уровню.

Благодаря специальной форме и конструкции, а также непостоянной ширине, обычные винтовые сваи можно монтировать в грунт вручную. Данный способ требует увеличенного количества времени, а также некоторой физической силы.

Однако, такой монтаж получается намного качественнее. Следует также напомнить, что он применим для небольшого диаметра свай, так как большие изделия вкрутить человеку просто не под силу.

Похожие статьи :

info-krovlya.ru

Винтовой фундамент своими руками

Винтовой фундамент считается одним из самых надежных вариантов для возведения зданий на участках, расположенных под уклоном или характеризующихся большой заболоченностью и подвижностью грунта. Винтовые сваи используются в промышленности и военной отрасли уже несколько столетий, а в последнее время прочно вошли и в сферу частного загородного строительства.

Винтовые сваи представляют собой металлические опорные элементы, внешне напоминающие гигантские сверла. Такая конструкция позволяет возводить винтовой фундамент, минуя один из самых трудоемких этапов – земляные работы. Нижний конец свай заостренный, поэтому их довольно легко ввинтить в землю при помощи специальных установок.

Другое важное преимущество – отсутствие необходимости в серьезной подготовке стройплощадки. Винтовые сваи можно начать устанавливать сразу же после очистки участка от мусора и мешающей растительности. Вам не нужно будет снимать травяное покрытие и выравнивать площадку.

Основные проблемы, решаемые посредством возведения фундаментов на винтовых сваях

1. Высокая подвижность верхних слоев грунта на участке. Винтовые сваи заглубляются в почву на расстояние до 2 метров и легко достигают более плотных и стабильных слоев. Таким образом, фундамент на винтовых сваях не будет подвергаться деформации вследствие движения переувлажненного осадками или талой водой грунта.
2. Суровые климатические условия в северных регионах. Металлические винтовые сваи способны легко преодолевать даже очень толстый слой промерзшего грунта, тогда как выкопать котлован для монолитного фундамента или скважину для набивных свай может быть весьма проблематично.
3. Строительство в паводковой зоне. Возведение зданий на винтовом фундаменте – идеальное решение для районов, которые регулярно подтопляются вследствие разлива рек, а также участков на заболоченных и торфяных почвах. Именно на винтовых сваях строят и фундаменты для «озерных» домов, стоящих прямо на воде.

Что представляют собой винтовые сваи?

Винтовая свая – это металлическая конструкция с заостренным нижним концом, на который нанесена резьба. Резьба может быть стандартной, комбинированной или в виде лопастей. Последний вид свай более дорогостоящий, но представляет собой наиболее эффективное решение относительно уплотнения грунта вокруг опоры фундамента.

Основная часть сваи – труба, полая внутри. Все поверхности сваи – наружные и внутренние – обрабатываются специальными антикоррозионными составами. Если вы приобретете действительно качественные сваи, срок их эксплуатации может достигать 50 лет.

На верхний конец опор фундамента крепится оголовок. Этот оголовок в будущем станет основанием для обустройства ростверка: системы металлических или деревянных лаг здания.

Проектирование фундамента на винтовых сваях

При разработке проекта фундамента, а также разметки участка под строительства необходимо четко соблюдать следующие правила:

• Расстояние между винтовыми сваями не должно превышать 3 метра. Сами по себе они могут выдерживать и большую нагрузку, но ведь следует учитывать и прогиб деревянных лаг. Иногда сваи промежуточного ряда заглубляют больше и опирают на них не сразу лаги, а сначала бревно или брус сечением от 15х20 см.
• Если внутри здания будет одна или несколько стен, в местах их пересечения и примыкания к внешним стенам необходимо установить дополнительные сваи.
• Перед монтажом свай и лаг следует определиться с тем, в каком направлении будет происходить укладка половых досок.
• При выборе длины свай учитывайте уровень промерзания грунта, степень заглубления в стабильные слои почвы, а также размер надземной части металлоконструкций. Последний параметр определяется в соответствии с запланированной высотой цоколя. Обычно это 40-60 см.

Процесс монтажа винтовых свай

На первом этапе производится разметка участка под строительство фундамента. Места, в которых в грунт будут ввинчены сваи, отмечаются колышками.

На втором этапе осуществляется непосредственно монтаж свай. При возведении зданий из легких материалов и на относительно стабильных грунтах для закручивания винтовых свай используют ручную штангу. Если требуется заглубить в почву более длинные и массивные сваи (длиной более 1 метра), потребуется более серьезное оборудование. Через каждые несколько витков следует контролировать расположение сваи в вертикальной плоскости, если иное не предусмотрено проектом.

Третий этап – это выравнивание верхних уровней всех свай фундамента в одной горизонтальной плоскости. Проще всего сделать это при помощи лазерного нивелира. Если некоторые сваи окажутся слишком длинными, их обрезают болгаркой.

Четвертый этап – заливка бетона во внутренние полости винтовых свай. Профессионалы рекомендуют использовать бетон марки М300. Основная функция бетонного раствора в данном случае – защита винтовых опорных конструкций от развития коррозии, а значит, и увеличение срока их эксплуатации.

Пятый этап – это приваривание к верхней кромке свай металлических оголовков, к которым далее крепится ростверк. Если вы используете металлический ростверк, после окончания сварочных работ рекомендуется окрасить его специальной антикоррозионной краской.

Если вы желаете скрыть наземную часть фундамента от посторонних глаз, можно создать фальшивый цоколь из тех же материалов, которые будут использоваться и при возведении стен. При этом необходимо оставить несколько вентиляционных отверстий.

Итак, если вы подойдете серьезно и ответственно к каждому этапу возведению конструкции с использованием металлических винтовых свай, то получите надежный фундамент под баню или другую постройку, а также значительно сэкономите бюджет. При условии того, что вы приобретете действительно качественные сваи и не нарушите технологию их монтажа, фундамент прослужит вам до полувека.

stroykadoma.org
