Если хочешь построить надежный дом – ставь крепкий фундамент. Это аксиома. Никто в этом не должен сомневаться.

Фундамент – основа всего дома. Если просчитаться, в будущем не оберешься проблем: стенами «поползут» трещины, утратится симметрия и вообще дом может просесть.

Вывод: фундамент должен быть надежным.
Среди множества вариантов укладки фундамента, одним из наиболее приемлемых является так называемый фундамент «Шведская плита».

Исторический экскурс

Технология заливки фундамента Sweden plate «Шведская плита» была изобретена, как можно догадаться из названия, в Швеции в середине ХХ века. На сегодняшний день ее актуальность подтверждена тем фактом, что практически во всех странах Европы от 55% до 90%

всех домов строятся именно по такой технологии. Наибольшей популярностью и востребованностью такой тип фундамента пользуется в Швеции и Финляндии. В этих странах климат напоминает наш. За это время на основе него построены миллионы домов.

Особенности

Основным отличием «Шведской плиты» от иных типов фундамента является усиленное армирование абсолютно всей площади. Это дает возможность выдерживать разного рода нагрузки, которые возникают при перемещении грунта, например, во время сезонных дождей. Кроме того, он не подвергается значительной деформации, поскольку представляет собой монолитную армированную плиту.

Как вывод, этот вид фундамента в отдельных случаях на подвижной почве является практически единственно правильным вариантом во избежание возможных неприятных последствий. Другое название этого вида фундамента —

«плавающий» фундамент. Если даже почва просядет или незначительно сместится, фундаментная плита будет перемещаться вместе с грунтом.

Еще одной отличительной чертой технологии является то, что при заливке фундамента сразу делается гидро- и термоизоляция и прокладываются все нужные коммуникации (водопровод, канализация, теплый пол).

Преимущества технологии «Шведская плита»

  • Позволяет делать фундамент на слабой почве. Если на участке почва не обладает достаточной несущей способностью или отличается наличием грунтовых вод, шведская плита единственно возможный вариант.
  • На шведской плите можно ставить смело малоэтажный дом из практически любого материала: от деревянных каркасных модулей до тяжёлых блоков. Из-за своей монолитности, фундамент очень прочный.
  • Идеальный вариант в холодных климатических зонах. Благодаря термоизоляционным особенностям строения фундамента холод не проникает с почвы внутрь помещения.
  • Быстрота возведения конструкции. Технологический процесс длится от 5–7 дней и не больше 2–3 недель.
  • Экономичный. Цена такого фундамента, в сравнении с иными вариантами, выше, но в конечной совместной смете всех материалов хозяин будущего дома экономит довольно значимую сумму.
  • Объединение несколько технологических шагов в один. При обычной заливке фундамента надо делать разметку, ставить опалубку, заливать, ждать пока застынет и т.д. Используя технологию «Шведской плиты», хозяин получает сразу полноценный пол.

Алгоритм монтажа шведской плиты

Монтаж такого фундамента сравнительно несложный. Его сделать самому под силу каждому. Единственный момент, который

надо внимательно проработать в проекте – учесть все возможные нюансы будущей конструкции, ведь переделать что-то после заливки будет крайне сложно. Поэтому надо внимательно продумать все детали: расположение водных и канализационных труб, размещение системы «теплый пол» и многое другое. Во избежание такого рода неприятностей, возможно, понадобится консультация специалиста.

Земляные работы. Установка чернового фундамента

  1. Для начала необходимо снять верхний пласт земли. Ширина площадки должна быть несколько большей, чем будущий фундамент. Глубина должна быть 30-60 см, в зависимости от грунта.

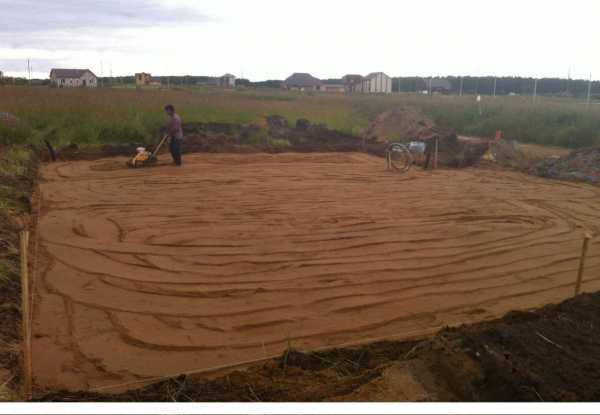

  2. Площадку выровнять и засыпать песком или щебнем. Полученная песчаная подушка будет служить для равномерного распределения нагрузки здания на грунт, а также выполнит дренажную функцию.

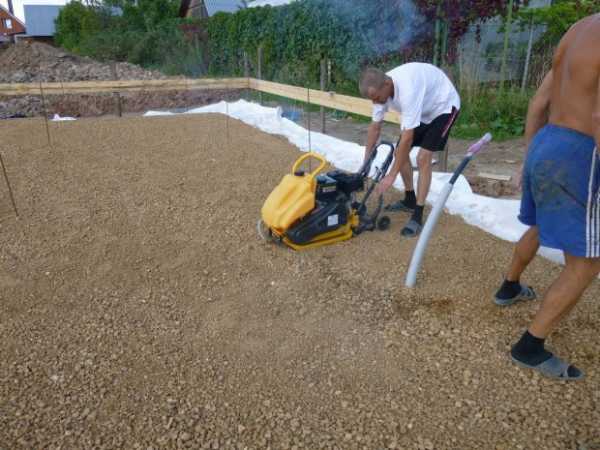

  3. Подушку утрамбовывать послойно (по 15-20см).
    Желательно использовать вибропресс. Полученный слой проверить нивелиром или строительным уровнем.
  4. После выполнения вышеупомянутых шагов, внимательно делаем разметку будущего фундамента.

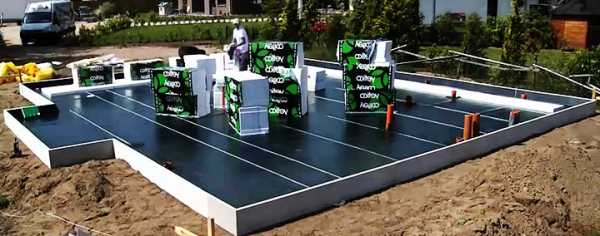

  5. Устанавливаем опалубку. Данная щитовая конструкция должна немного (20–30 см) выступать над грунтом. Опалубку можно смонтировать из досок или специальных пластин. В этом процессе важно сделать опалубку надёжно, чтобы в процессе заливки её раствор не смог «раздуть». Для избежания таких неприятностей следует через 50–60 см установить распорки, усилить их клиньями и поперечными стяжками.

  6. Грунт накрываем ПВХ пленкой. Она послужит гидробарьером.
  7. Внимательно следуя строительному плану, проложить все инженерные коммуникации. Поскольку в результате эксплуатации труб со временем к ним может потребоваться доступ, лучше всего проложить гильзы, а в них вставить необходимые трубы. Как вариант, можно проложить дублирующие коммуникационные трубы и кабели, но это стоит дороже.
  8. Засыпаем следующий слой песчано-гравийной смеси, аккуратно утрамбовываем и выравниваем тем же нивелиром или уровнем.
  9. Делаем обустройство траншей для всех коммуникаций. Важно все проверить и перепроверить, поскольку впоследствии исправить ошибки будет невозможно.

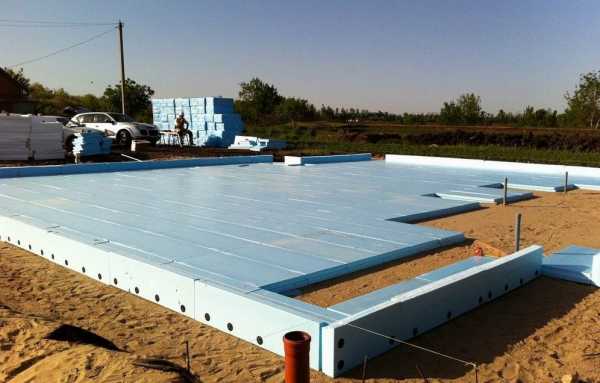

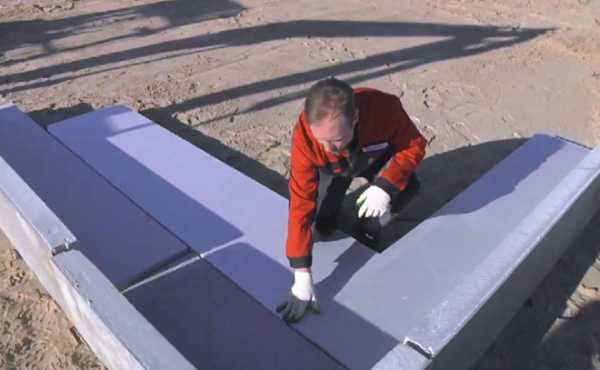

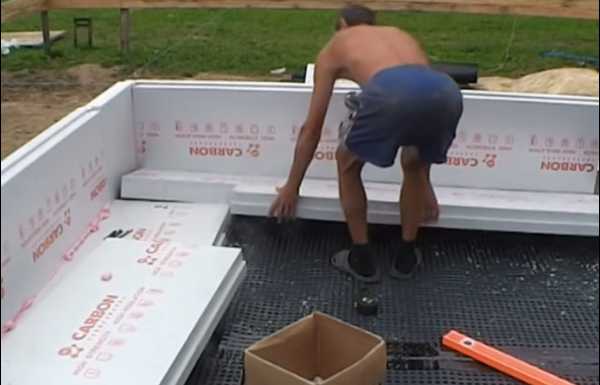

  10. Укладываем листы экструдированного пенополистирола для утепления грунта. Можно и простого пенопласта марки прочности 5 и выше, но желательно ЭППС. Уложить ЭППС надо в два слоя.

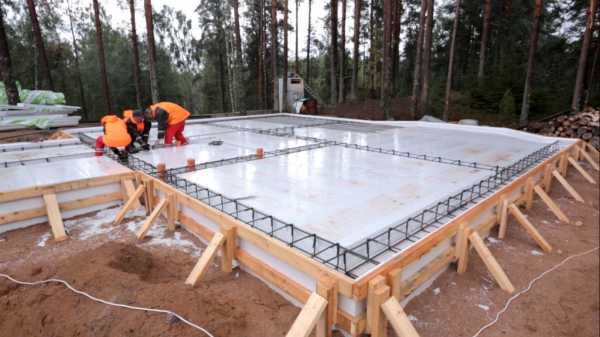

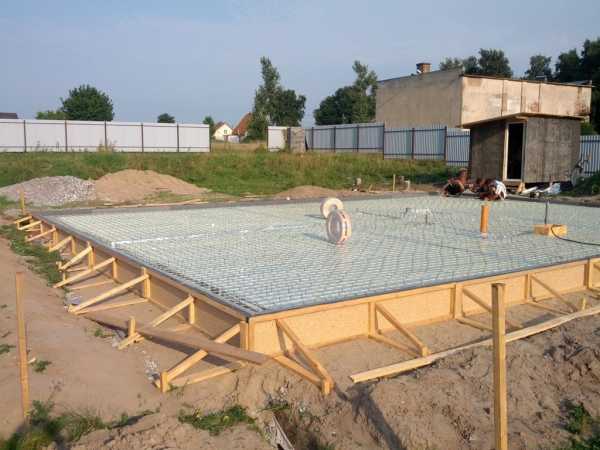

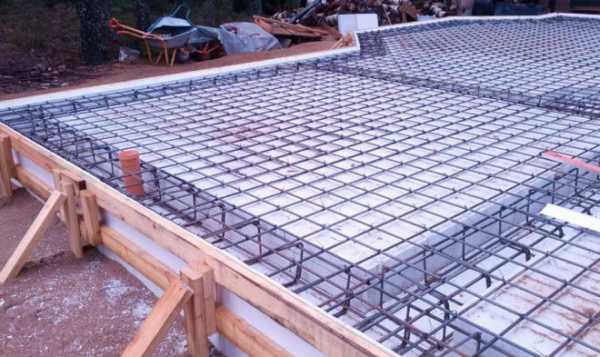

Армирование плиты

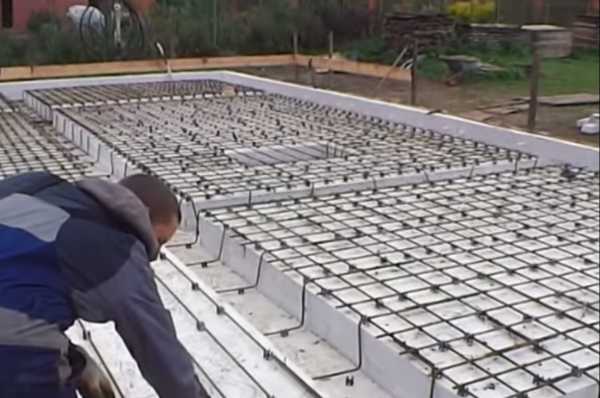

После укладки всех коммуникаций плита должна быть армирована. Для армирования использовать железные пруты марки А 500С с диаметром не менее 12 мм, т.е. свариваемый класс арматуры. Следовать надо такому алгоритму работы.

  1. На уложенное пенополистирольное основание устанавливаем специальные подставки под арматуру. Они имеют форму перевернутого гриба. При отсутствии таковых, можно сделать самому подставки из такой же арматуры. В любом случае, должно получиться возвышение от ЭППС как минимум на 3-5 см.
  2. Разложить на подставки арматуру. Расстояние между прутами должно быть не больше 20 см. Для упрощения процесса профессионалы рекомендуют сделать шаблон-крест 10Х10см или 20Х20 см.
  3. На разложенную арматуру наложить перпендикулярно следующие пруты арматуры. Лучше это делать по одному. Присоединили один – перешли ко второму, используя все тот же шаблон-крест. Важно: нахлест должен быть в пределах 30-50 см.

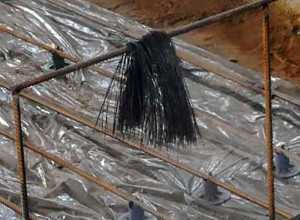

  4. Связывать арматуру между собой технологично правильно с помощью специальных пластиковых хомутов
    , но такой вариант затратный. Поэтому, чтоб «не влететь в копеечку» можно это сделать простым, но не менее надежным способом: с помощью крючка и проволоки.

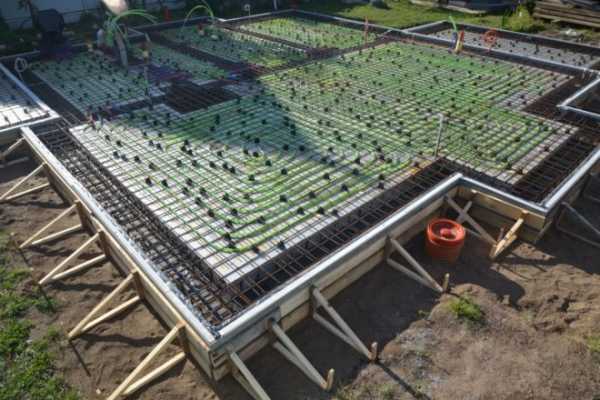

    5. Важный момент: по периметру будущей плиты обязательно расставить П-образные элементы, их длина – минимум в два раза больше, чем толщина самой плиты.

  5. В местах будущих опор, несущих стен или мест с большей сосредоточенной нагрузкой, например, камины, ванны, лестницы, необходимо уложить дополнительные арматурные стержни.
  6. Если в проекте предусмотрены другие стыковочные фундаменты (пристройка, крыльцо), необходимо предусмотреть выпуски арматуры в этих местах, для дальнейшей связи между ними.

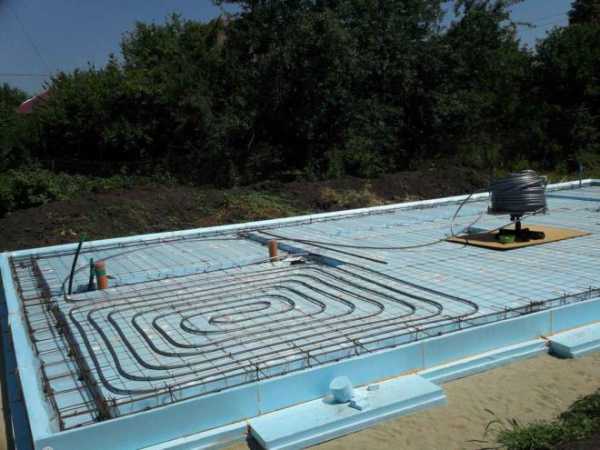

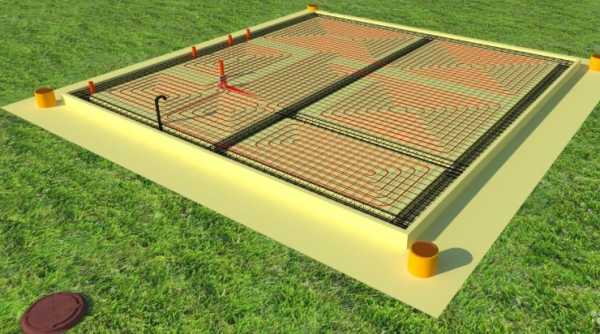

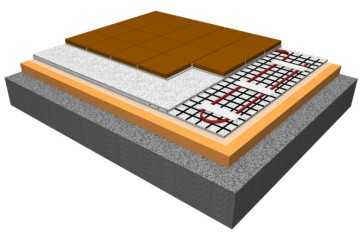

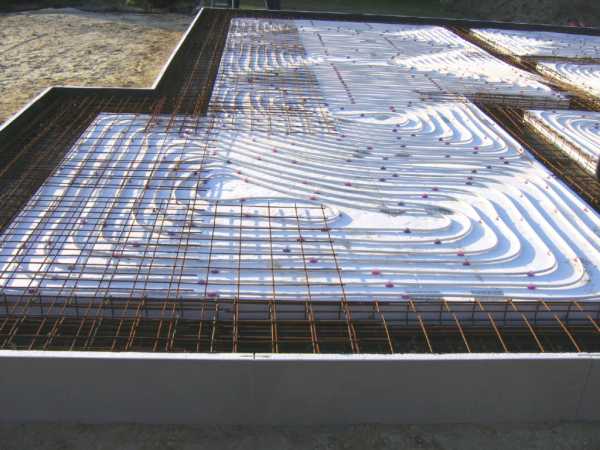

Монтаж «теплого пола»

Как указывалось выше, еще одним преимуществом этой технологии является возможность монтажа, так называемого «теплого пола». Поэтому следующим шагом будет установка труб для «теплого пола».

Первый вариант
  1. Еще раз посмотреть на будущее расположение комнат, поскольку потом уже что-то исправить возможности не будет.

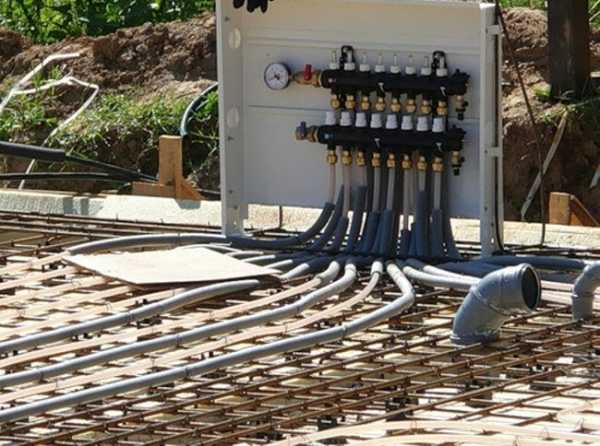

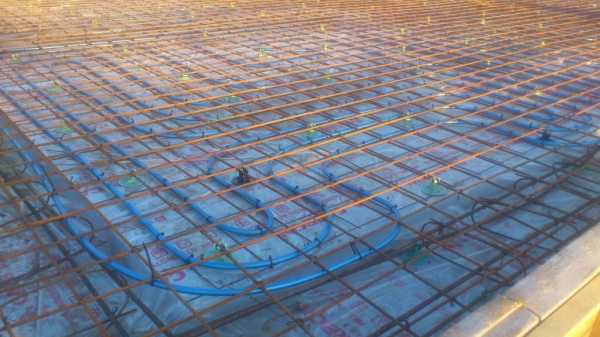

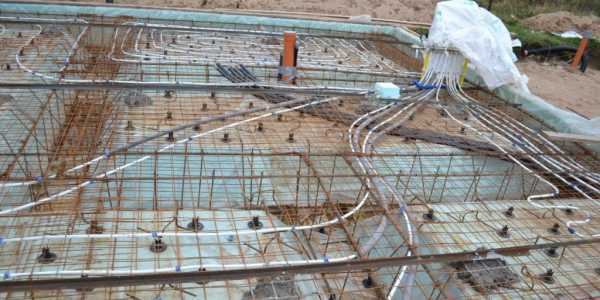

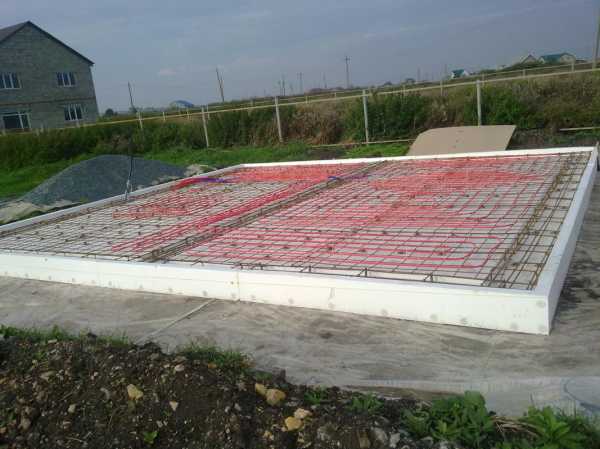

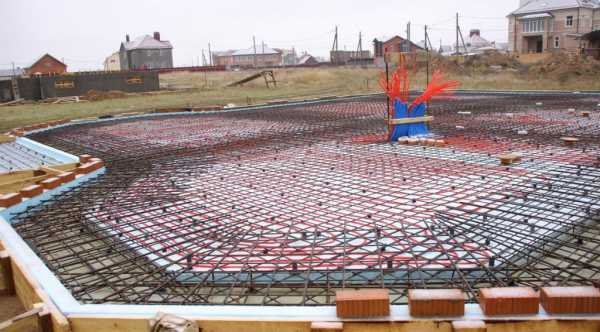

  2. Поверх арматуры прокладывается система труб, по которым потом будет циркулировать теплоноситель. Крепятся трубы той же проволокой или хомутами непосредственно к арматуре с таким же расстоянием – 10–15 см между трубами.
  3. После прокладки всех труб заливается бетоном.

Второй вариант
  1. Сначала залить первый слой бетона поверх проложенной арматуры.
  2. Дать некоторое время на то, чтобы бетон застыл (примерно 3-5 дней)
  3. На черновой фундамент раскладывается еще один слой теплоизолятора. Далее, на него нужно нанести отметки месторасположения трубных магистралей «тёплого» пола.
  4. На полученную плиту застелить сетку, прикрепив ее дюбелями к бетону. Следует учесть такой нюанс, как уже проложенные трубы, чтобы их не повредить.
  5. К сетке проволокой или пластмассовыми хомутами прикрепить трубы системы «теплый пол»
  6. Сверху залить еще один слой бетона.

Какой вариант лучше?

Каждый из них имеет свои недостатки и преимущества. Прибегнув к первому варианту, вы сократите время строительства, и плита будет залита монолитно. К минусам можно отнести такой нюанс, как усложненный крепеж труб. Не очень удобно проводить крепление по проложенной арматуре, ведь придется по ней ходить.
Второй вариант получится дороже (надо приобрести сетку для крепления) и по времени будет несколько длиннее. Еще один недостаток в том, что заливка плиты будет проходить в два этапа, а это уже не монолитная заливка. К плюсам этого варианта отнесем более практичный монтаж труб

теплого пола, и в будущем появится возможность при необходимости ремонта снять всего лишь тонкий слой верхней заливки, укрывающей пол.

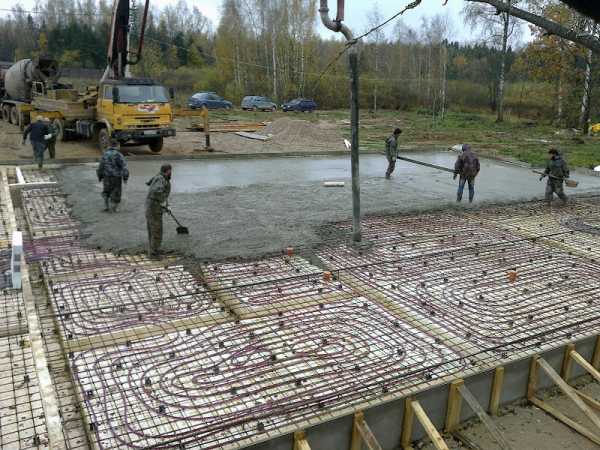

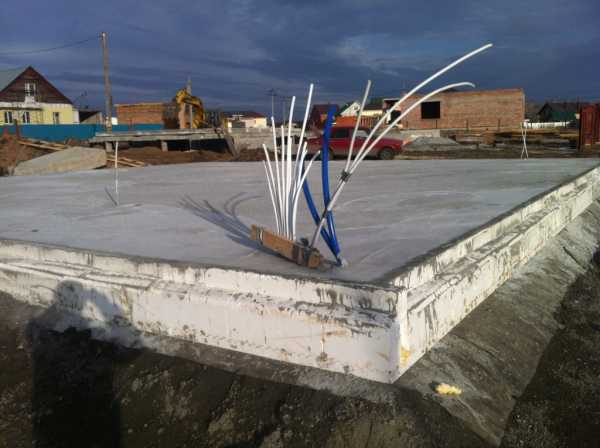

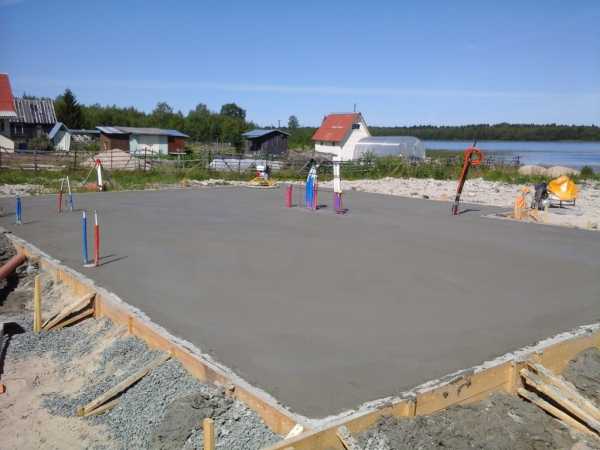

Бетонирование

После установки и прокладки всех коммуникаций и еще одной проверки на отсутствие каких-то упущений приступаем к непосредственной заливке «шведской плиты». Класс прочности бетона — B20 (М250), водостойкость – W6. Фундамент должен бетонироваться одномоментно. Если вы выбрали 2 вариант монтажа «теплого пола», то это касается обоих этапов заливки плиты. Разница во времени заливки должна не превышать 2 часа.

В этом случае процесс поможет упростить доставка готового бетона.

Последовательность работ следующая:

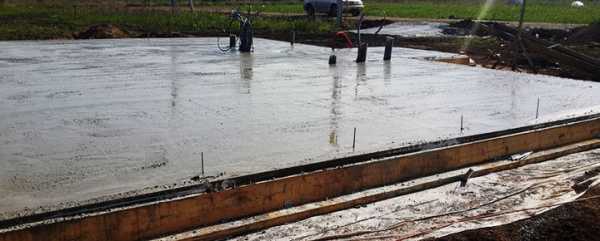

  1. После укладки бетона поверхность плиты сразу выровнять вручную. Сделать это можно с помощью правила с длинной рукояткой.
  2. После выравнивания поверхность тщательно проверить нивелиром или уровнем.
  3. Чтобы не было трещин, время от времени, застывший бетон поливать водой.
  4. Работы на плите можно начинать не ранее, чем через неделю, при условии температуры воздуха на улице 15-20 градусов выше нуля.

Расчет стоимости

Самый важный момент: сколько стоит фундамент «шведская плита»? Многие думают, что такой вариант очень дорогой и сразу от него отказываются. Такое утверждение ошибочно. Конечно, финансово это затратное дело, потому что сразу надо выложить кругленькую сумму. Но следует учесть, что при строительстве этого фундамента прокладываются все коммуникационные магистрали, монтируется водяной обогрев пола. Возводя стандартный фундамент, затраты ресурсов и сил будут значительно выше ресурсов. В конечном счёте, и так придётся потратиться на все эти материалы, только немного позже.
При постройке шведской плиты:

  • нет перерасхода материала,
  • отсутствуют лишние работы,
  • монтаж этого вида производится на протяжении короткого промежутка времени,
  • объединенный комплексный подход экономит не только деньги, но и уйму времени, и кучу нервов.

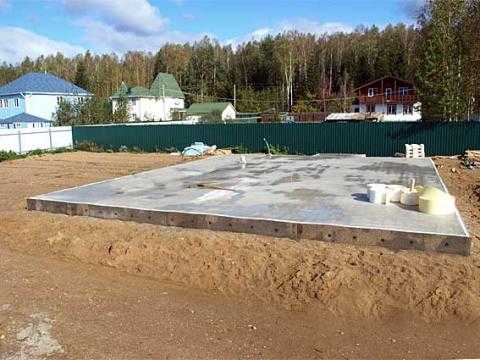

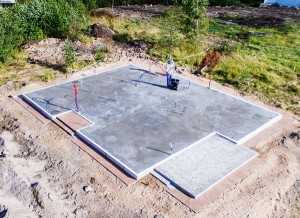

В конечном счёте, максимум за неделю, вы получаете готовую утеплённую идеально гладкую основу, на которую можно сразу класть плитку, паркет или ламинат.

Таблица примерной стоимости расходных материалов

№ п/пНаименование материалаЕдиница измеренияСредняя цена (руб)
1Песок строительный для основаниям 2от 200
2Щебень фр. 20-40 для основания из щебням 21100
3Пленка технич. под бетонм пог4
4Доски, бруски  для опалубки, 25,40 ммм погот 100
5Арматура А3 рифленая d12ммт27500
6Эксрудированый пенополистиролм3От1050
7Проволока вязальнаясм 210
8Бетонм33900

У людей есть много вопросов и опасений, касающихся этого фундамента. Недоверие вызывает долговечность и устойчивость оного. Выдержит ли пенополистирол нагрузку дома? Не будет ли сыро в доме, ведь есть прямой контакт с почвой? Стоит ли делать такой фундамент, если здание строится для сезонного проживания? и много других.
Все эти вопросы будущий владелец должен решить сам. Но факт остается фактом: в Скандинавии такие дома стоят уже больше 5 десятилетий, и данных о разрушенных домах не поступало.
Технология «шведская плита» на сегодняшний день не продемонстрировала никаких недостатков и нареканий. Стоимость тоже вполне приемлема, а потому она приобретает популярность у нас.

Отзывы

Начал стройку и залил обычный фундамент. Потом прочитал о шведской плите. Пришлось заливать фундамент полностью, а сверху делать плиту. Скупой платит дважды. Тем, кто выбрал способ монтажа фундамента шведская плита, рекомендую не поскупиться с арматурой. Еще важный момент – марка бетона и соотношение пропорций цемента и щебня.
Очень надежный фундамент!
Андрей, г. Брянск

Делал себе дачу. Пришлось перешерстить весь интернет, но все равно вопросы остались, и боязнь ошибиться была до последнего. Друг на стройке работает уже десяток лет и мне помогал заливать фундамент. Порекомендовал «Шведскую плиту», я полностью положился на его опыт. Все нормально. Домик уже запустил. Особенно порадовал теплый пол. Так что, если мечетесь по всей «паутине» в поисках оптимального решения постройки дома и не знаете на чем остановиться – рекомендую шведскую плиту. Поверьте, это самый оптимальный вариант. Сейчас доволен. У соседей (мы примерно вместе начали стройку) дом дал трещины на всех стенах, а у меня нет. Слава богу, что не поскупился и сделал такой фундамент.
Кардашов А., г. Санкт-Петербург

Я считаю, если браться за постройку дома, то экономить тут нельзя. Основным критерием все-таки должно быть качество. Да, возможно дороже, но сделал крышу, вставил окна, а пол уже и так готов – живи и радуйся.
Дом строила фирма. Смету показали, немного был ошарашен, но переубедили. Стены строили с газоблока, тоже переживал, не даст ли фундамент усадку. Сейчас вроде бы, все нормально. Пока доволен.
Владимир, г. Нерчинск

За постройку дома взялся сам. Страшновато начинать что-то, когда делаешь это впервые. Но всезнающий гугл выручил. Шведскую плиту сделал абсолютно один, (бетон не в счет, заказывал готовый). Теперь горжусь сам собой. Всем рекомендую. Главное – отважиться.
Дима, г. Иваново

Работаю на стройке 25 лет. В сравнении плюсов и минусов однозначно «шведская плита» остается лидером. Экономишь и время, и денюжку, и нервы.
Иван, г. Кушва

Полная информация про входные пластиковые двери: цена, преимущества, конструкция, фотографии.

В этой статье можно узнать какие межкомнатные двери лучше выбрать.

А в этой статье можно подробно изучить информацию про двери фабрики Европан.

chastnydom.com

технология строительства и особенности УШП

Плитный фундамент — надёжная основа для здания, расположенного в регионе со сложными климатическими условиями. Разновидностью этого основания является шведская плита (УШП), которая включает в себя слой утепления. Именно это и делает плитную основу эффективной, обеспечивающей комфортные условия внутри здания.

Конструкция фундамента УШП

Утеплённая шведская плита (УШП) — малозаглублённое основание, которое состоит из нескольких материалов. Бетонное основание является изолированным от грунта слоем утеплителя, представленного в виде экструдированного плитного пенополистирола. Основа подходит для строительства домов малоэтажного типа из пенобетона или кирпича, срубов и каркасных конструкций. При этом в бетонной плите прокладывают коммуникации, она является основой для тёплого пола в доме.

Строительство шведской плиты предполагает разработку схемы

Фундамент представляет собой надёжное, долговечное основание, обеспечивающее устойчивость здания на любом грунте. Параметры каждого слоя определяют в зависимости от массы здания, несущей способности грунта и других факторов.

Положительные и отрицательные черты

Плитное основание, созданное по типу шведской плиты, обладает всеми особенностями классического монолитного фундамента, но имеет и отличия. Главные свойства и преимущества шведской излированной плиты заключаются в следующем:

  • равномерное распределение нагрузки на грунт, что отчасти обеспечивается слоем утеплителя;
  • амортизация пучения почвы в результате морозов;
  • теплоизоляция основной бетонной плиты фундамента;
  • сочетание утеплённой отмостки и дренажа;
  • фундамент подходит для любого типа почв;
  • простая схема армирования без сложных чертежей.

Строительство шведского фундамента требует довольно большого объёма бетона, так как плита представляет собой монолитную конструкцию. В результате этого затраты на материалы довольно большие, что следует учитывать перед началом работ.

Шведская плита позволяет легко монтировать теплый пол на этапе строительства

При строительстве основания важно правильно рассчитать расположение коммуникаций, ведь после завершения монтажа невозможно переделать системы. Шведская плита подвержена риску пучения и неравномерной осадке на грунтах с малой несущей способностью. В результате этого монолитная конструкция повреждается и поэтому строительство требует тщательного расчёта параметров будущего фундамента с учётом особенностей почвы.

Технология фундамента

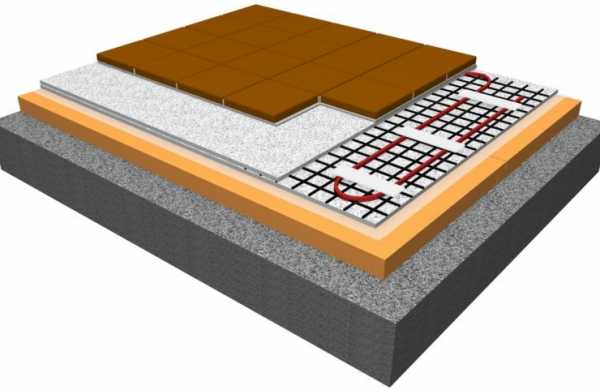

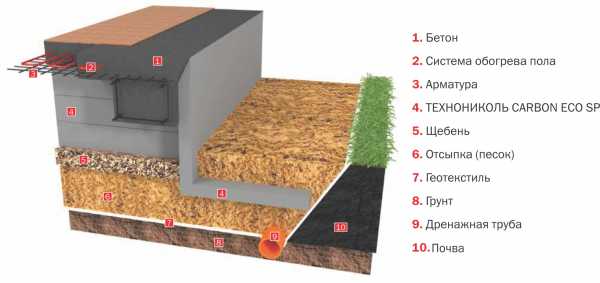

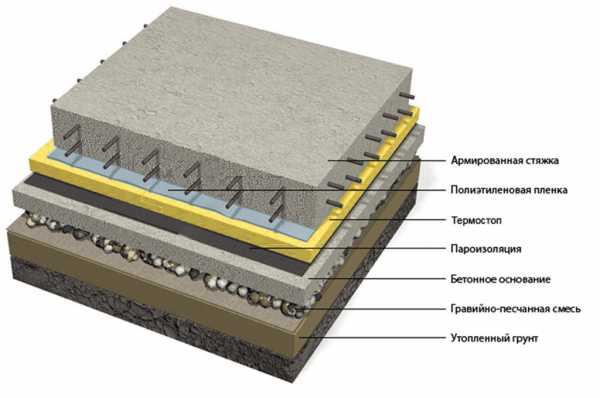

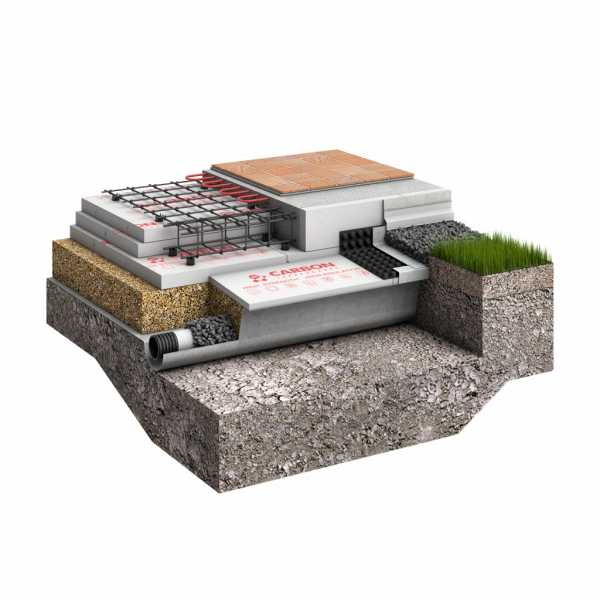

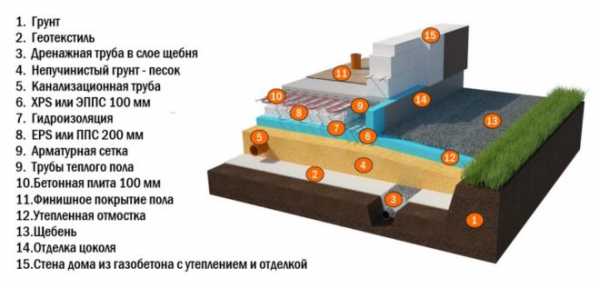

Плитный фундамент имеет многослойную структуру, в которую входят несколько материалов. Каждый из компонентов выполняет определённую функцию. Особенное внимание при строительстве уделяется порядку чередования слоёв. От этого зависит качество, долговечность, прочность основания для здания.

Все слои укладывают в четкой последовательности

Монолитная конструкция удобна на разных почвах. При строительстве учитывают функции слоёв плиты, заключающиеся в следующем:

  • геотекстиль защищает основные слои от влаги из почвы, разделяет грунт и песок;
  • дренажные коммуникации обеспечивают отвод влаги от фундамента, предотвращая его повреждение;
  • песок является не пучинистым грунтом и необходим для устойчивости конструкции;
  • утеплитель обеспечивает теплоизоляцию здания со стороны пола;
  • гидроизоляция предотвращает гниение, коррозию материалов и коммуникаций;
  • ещё один слой утеплителя усиливает защиту конструкции;
  • арматурная сетка необходима для хорошего сцепления бетона;
  • бетонная плита — основа для создания пола в доме.

Каждый слой имеет параметры, которые соответствуют особенностям грунта, весу здания. При строительстве нужно использовать только качественные материалы, характеристики которых обеспечат долговечность сооружения.

Устройство основания

Как уже было сказано выше, устройство шведской плиты предполагает несколько слоёв материалов, каждый из которых выполняет определённые функции. Организация каждого слоя обладает некоторыми особенностями. Поэтому в процессе строительства учитывают следующие моменты:

  • толщина гравийной или песчаной подложки определяется в зависимости от типа грунта, его несущей способности. Основной диапазон толщины составляет от 300 до 600 мм. Минимальное значение используют для наиболее плотных, твёрдых почв, а максимальная толщина оптимальна для пучинистых грунтов;
  • верхний слой почвы убирают перед строительством плитного фундамента. Важно проверить горизонтальность и плоскость площадки с помощью строительного уровня и нивелира;
  • плиты утеплителя равномерно укладывают по всей поверхности фундамента, но не нужно дополнительно их скреплять клеем или другим составом;
  • заливку бетона обязательно выполняют за один раз. Поэтому нужно точно рассчитать требуемый объем смеси для плотного заполнения опалубки.

Строительство утеплённой шведской плиты предполагает точный расчёт параметров каждого слоя, толщины основной бетонной плиты. Котлован должен иметь большие размеры, чем периметр фундамента. Для этого нужно отступить от краёв разметки основания около 50–70 см с каждой стороны.

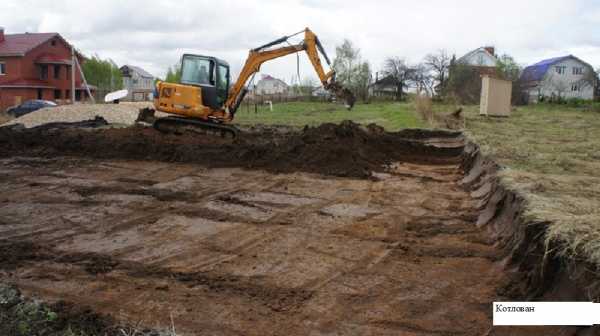

Котлован должен быть немного больше периметра фундамента

Правильное устройство УШП позволяет создать ровный тёплый пол в доме. Этот вариант фундамента оптимален для этой цели.

Строительство шведской плиты своими руками

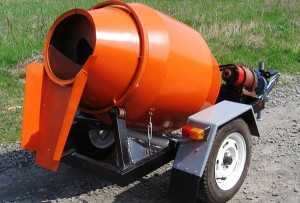

Перед началом строительства лучше всего заказать на заводе бетонную смесь. Изготовить состав можно и своими руками, но при этом велик риск нарушения расчёта правильных пропорций. Для УШП оптимально подходит бетон класс В20-В25. А также заранее подготавливают трубы для коммуникаций, разрабатывают схему их расположения. По периметру фундамента часто прокладывают дренажные конструкции, обеспечивающие отвод влаги от основания здания.

Дренаж позволяет защитить здания от лишней влаги

Шведская плита отличается от простого монолитного варианта не только наличием утеплителя, но и тем, что на плиту легко монтировать финишное покрытие, тёплый пол. Благодаря этому снижаются затраты на итоговое обустройство дома, а также существенно меньше затраты энергоресурсов.

Видеорекомендации: УШП с финишным покрытием

Расчёт параметров УШП

Расчёт плитного основания отличается тем, что определение параметров каждого слоя может осуществляться последовательно по мере строительства. При этом учитывают уже фактические нагрузки, имеющиеся воздействия. Проектирование УШП для жилого дома лучше всего проводить в сотрудничестве с профессионалами, что позволяет избежать множества ошибок. Для этого используют также и особые компьютерные программы, которые рассчитывают индивидуальные характеристики УШП.

Слой утеплителя часто имеет толщину не более 100 мм

Особые требования предъявляются к следующим параметрам:

  • железобетонная общая плита должна иметь толщину от 120 до 180 мм;
  • рёбра жесткости, располагающиеся под несущими стенами здания, должны иметь размеры не менее 300х300 мм;
  • рёбра жёсткости под внутренними стенами должны быть не менее 200х200 мм;
  • общая толщина фундамента (без цокольного этажа) вместе с подушкой не превышает 600 мм;
  • глубина заложения составляет от 0,4 м.

Для проведения самостоятельного расчёта толщины основной плиты можно изучить следующий пример. Строительство двухэтажного дома 6х9 м из газосиликатных блоков D-600, имеющего одну несущую перегородку, необходимы несущие стены толщиной 30 см. Высота будущего здания составляет 5,5 м, высота фронтона равна 1 м. Межэтажные перекрытия будут выполнены из монолитных железобетонных плит, а чердачное перекрытие монтируется по деревянным балкам. Кровлю предполагается покрыть черепицей.

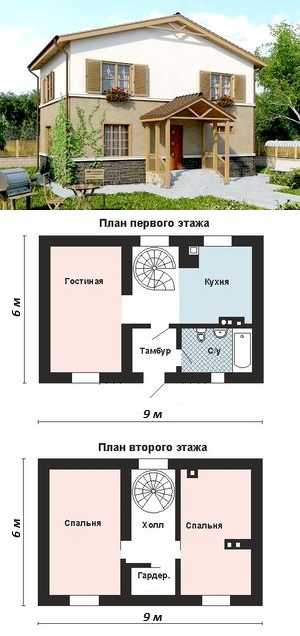

Для расчета необходим проект будущего сооружения со всеми его размерами

Для проведения примера расчёта нужно определить тип грунта на участке строительства, например, глинистая почва. Оптимальное удельное давление на такую основу равно 0,25 кг/см². Далее рассчитываем общий вес строения:

  • суммарная площадь всех стен, включая наружные, фронтоны, несущие перегородки за вычетом площади проёмов окон и дверей равна примерно 182 м², а их масса 182×180=32760 кг. Площадь перекрытия монолитного типа между 1-м и 2-м этажом за вычетом лестничного проёма около 50 м². Масса его вместе с эксплуатационной нагрузкой 50×(500+210)=35500 кг. Площадь чердачного перекрытия 54 м², а масса вместе с эксплуатационной нагрузкой 54×(150+105)=13770 кг;

  • эксплуатационная нагрузка на первом этаже (перекрытия здесь нет, его роль играет сама фундаментная плита, но эксплуатационная нагрузка есть) равна около 54×210=11340 кг. Здесь правильнее использовать площадь по внутренним размерам помещений 1-го этажа, но пример просто немного упрощён. Площадь скатов крыши в нашем примере составляет 71 м². Масса её вместе со снеговой нагрузкой для средней полосы России составит 71×(30+100)=9230 кг. Путём суммирования вес дома составляет 102600 кг;

  • Исходя из проекта площадь фундаментной плиты равна 54 м². Делим вес дома на неё и получаем: 102600/54=1900 кг/м² или 0,19 кг/см². До оптимального удельного давления для суглинка нам не хватает: 0,25–0,19=0,06 кг/см². Умножаем эту цифру на площадь плиты (площадь переводим в см²): 0,06×54×10000=32400 кг. Такой должна быть подходящая масса фундамента для приведённых условий. Делим полученную массу на плотность железобетона: 32400/2500=12,96 м³. Это необходимый объём плиты. Оптимальную её толщину получаем разделив объём на площадь основы, т. е. 12,96/54=0,24 м или 24 см.

Более правильным, точным, эффективным будет, конечно же, профессиональный расчёт всех параметров плиты фундамента. Это необходимо для уменьшения риска деформации, а также долговечности, прочности шведской плиты.

Технология строительства

Перед созданием шведского фундамента обязательно удаляют плодородный слой почвы, толщина которого часто составляет около 30 см. В результате этого создаётся углубление, небольшой котлован для монолитного основания, которое не требует большого заглубления в грунт. Дно застилают геотекстилем, который защищает последующие слои от деформации.

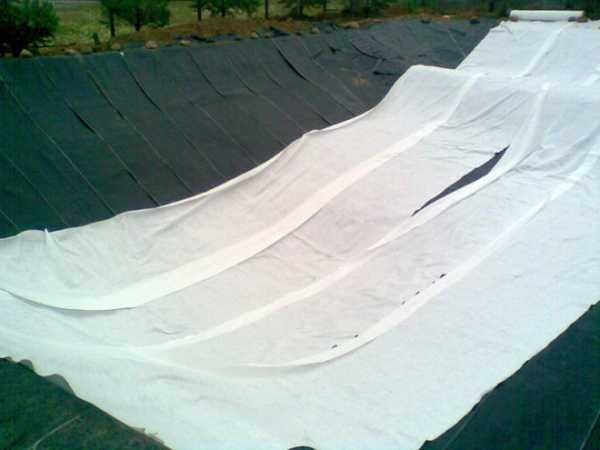

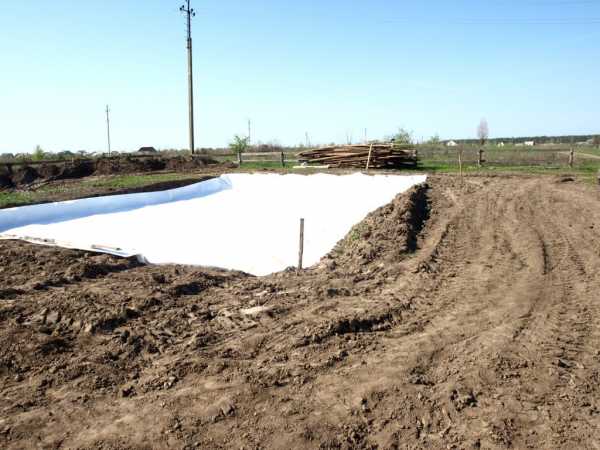

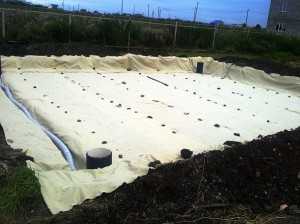

Полотна геотекстиля равномерно расстилают по дну

Предварительно проводится разметка, в процессе которой отмечают колышками и верёвкой углы и стороны фундамента. После снятия плодородной почвы, создания небольшого углубления проводятся следующие действия:

  1. На геотекстиль нужно уложить песчано-гравийную подушку слоем около 15 см. Обязательной проводится увлажнение и трамбовка материала.

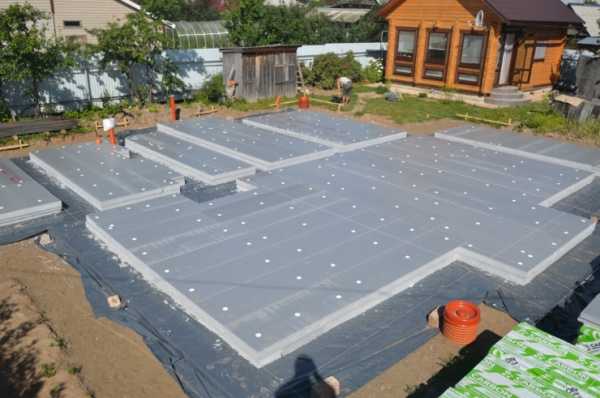

  2. Плиты экструдированного пенополистирола укладывают на выровненную основу из песка и гравия. Монтируется дренажная система из труб с отверстиями, элементы прокладывают в слое щебня. Расстояние от дренажа до основания фундамента должно быть около 1 м.

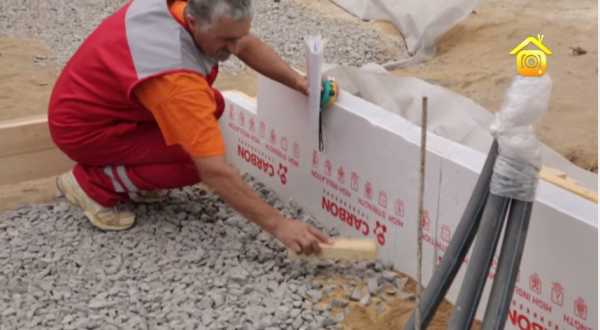

  3. Создают опалубку из плитных, а также бортовых элементов. Армирование конструкции проводится с помощью сеток, в которых пруты имеют диаметр 12 мм, а шаг между элементами составляет 100 или 200 мм. Шаг определяют в зависимости от нагрузки на основание. Для тяжёлых сооружений используют конструкции с меньшим шагом. При установке арматуры нужно приподнять её, чтобы обеспечить защитный слой бетона (70 мм). Для этого предназначены особые фиксаторы из пластика.
  4. После этапа армирования следует проложить трубы тёплого пола, подключаемые к узлу распределения. Далее выполняется единоразовая заливка всей поверхности бетоном, а также выравнивание поверхности фундамента. Время фиксации бетона составляет более 3 недель, а первые дни нужно слегка увлажнять фундамент для предотвращения растрескивания.

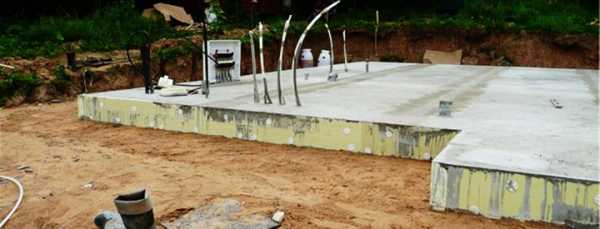

После того как плита будет окончательно зафиксирована можно продолжать строительные работы. По окончании возведения дома стоит по периметру здания проложить систему дренажа.

Видео: особенности заливки УШП

Вероятные проблемы

Утеплённая шведская плита представляет собой практичное и удобное основание для жилого дома. При строительстве важно учитывать правильную технологию возведения каждого слоя, в противном случае монолитная основа может повредить все здание.

Все этапы строительства требуют соблюдения технологии и точного расчета

Утеплителем для шведской плиты служит экструдированный пенополистирол. Материал не подвержен воздействию мышей и других грызунов, но часто в нём заводятся муравьи и иные насекомые. Поэтому требуется дополнительная защита в виде плит пенокерамики, металлической сетки или стеклобоя.

Особенно важным моментом является качество материалов для тёплого пола. Такие коммуникации прокладывают непосредственно в плите, а в случае поломки они неремонтопригодны. Протечки, засоры, трещины в трубах могут образоваться в результате высокой нагрузки на основание. Оптимальным решением будет отказ от обустройства встроенной системы тёплого пола и её монтаж на отдельной стадии строительства.

Встроенный теплый пол подвержен поломкам, но не пригоден к ремонту

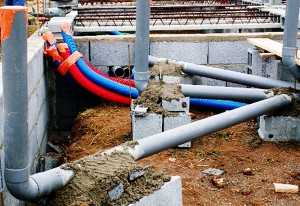

Монолитность шведской плиты предполагает встроенные коммуникации: водопровод, водоотвод и др. После завершения строительства основания уже нет возможности изменить расположение ввода трубопроводов. Поэтому важно оценить все особенности шведской плиты перед началом строительства, провести проектирование и расчет параметров основы для жилого дома.

УШП является эффективным вариантом основания, которое обладает высокой теплоизоляционной защитой. Особенности эксплуатации, ремонта, возведения фундамента требуют обязательного внимания. Объективная оценка преимуществ и недостатков УШП позволяет определить необходимость её возведения.

kakpostroit.su

фундамент с теплым полом Rehau для дома и дачи

Технологии устройства надежного фундамента не стоят на месте. Если совсем недавно в малоэтажном строительстве применялись в основном ленточные и столбчатые основания, то сегодня к ним «присоединилась УШП или утепленная шведская плита.

Содержание статьи

Это один из видов плитных фундаментов малого заглубления. Почему шведская? Здесь все просто. Данное основание было придумано и активно применялось в странах Скандинавии, где климат достаточно суровый. Однако УШП показала себя с исключительно положительной стороны и ее высокие эксплуатационные характеристики проверены годами.

Что такое УШП?

Шведский фундамент – инновационный продукт. В многослойную конструкцию плиты интегрированы: системы дренажа, канализации, водоснабжения, утеплитель, «теплый пол». В результате это не просто фундамент. УШП – идеальный пол первого этажа, утепленный, с коммуникациями, готовый под финишное декорирование, например плиткой.

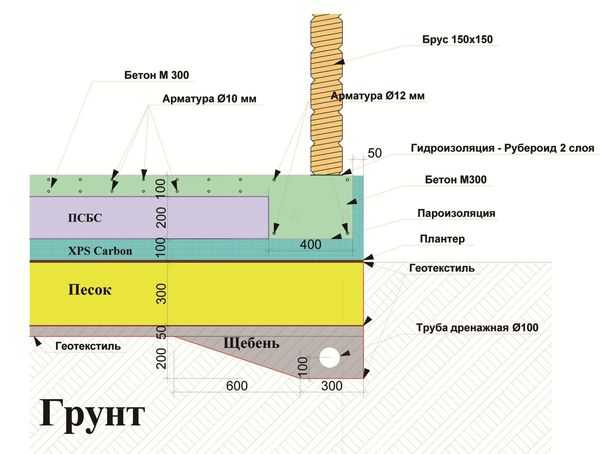

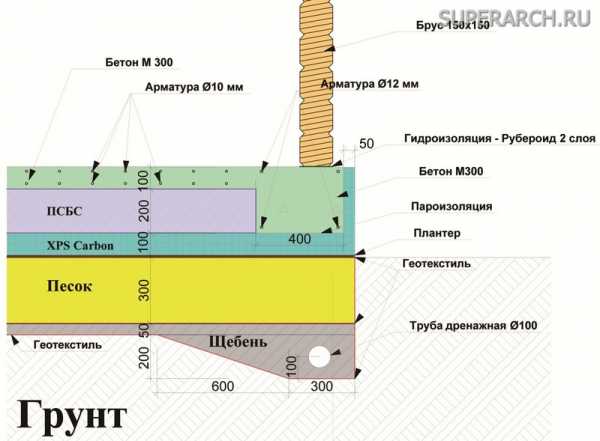

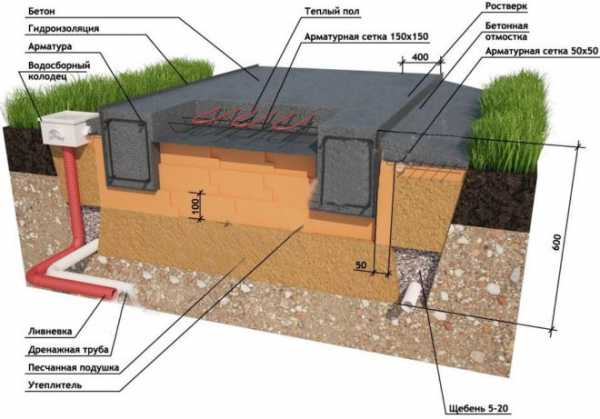

Конструктивно фундамент выглядит следующим образом (разрез)


Преимущественные характеристики:

  • Подходит для различных грунтов, в том числе сложных, таких как водянистые и пучинистые.
  • Основание под строительство домов из любых материалов, начиная от легких каркасных, до кирпичных.
  • Интегрированные коммуникации (остается только подключить сантехнику или сделать внутреннюю разводку) и система водяного «теплого пола».
  • Великолепные теплосберегающие свойства.
  • Отсутствие монтажных швов, защита от плесени и сырости.

Устройство фундамента УШП не займет более двух недель, учитывая начало работ с нулевого цикла. При этом не потребуется тяжелая специальная техника (кроме бетононасоса), нет необходимости в объемных земляных работах.



Утепленный фундамент: делаем сами УШП

Возможно ли подготовить УШП самостоятельно? Это вполне по силам каждому, достаточно соблюдать технологию и порядок выполнения работ.

Первое с чего необходимо начать – составление проекта. В данном случае это самый важный этап. Следует заранее знать, где и какие коммуникации будут проложены, интенсивность отопления для каждого помещения, места установки сантехники, бытового оборудования, отопительного коллектора.

Пошаговое устройство УШП

Если разбирать технологию изготовления плитного утепленного фундамента, то необходимо выделить следующие основные моменты.



Подготовка котлована

удаляется верхний слой почвы. Если есть желание сэкономить, то можно выполнить эту работу лопатами. В противном случае нанимается экскаватор. Дно котлована выравнивается в горизонте.

На дно раскладывается геотекстиль

он отлично справляется с функцией разделительной прослойки. В процессе эксплуатации не гниет, не разрушается. О геотекстиле мы подробно рассказывали в статье, посвященной этому вопросу.



Прокладка дренажа и систем коммуникаций

водопровод, канализация, в зависимости от проекта может быть электричество.

Засыпка песчаной подушки и ее трамбовка

Желательно осуществлять прессовку мокрого песка слоями, чтобы добиться максимальной плотности подушки. Толщина песчаного слоя около 15 см.

Слой щебня

Аналогично песчаной подушке, его толщина также составляет около 15 см. Щебень тщательно разравнивается по всей площади будущего фундамента.

Монтаж опалубки

По периметру фундамента собирается опалубка. Есть два варианта ее устройства: из специальных пенополистирольных блоков или традиционных деревянных щитов. Следует отметить, что блоки гораздо надежнее, плюс выполняют функции теплоизоляции.

Укладка профилированной мембраны и монтаж утеплителя

В качестве утеплителя активно используются плиты экструдированного пенополистирола. Они укладываются в два слоя, таким образом, что его общая толщина составляла 20 см. Между слоями – пароизоляционная пленка.

Армирование ушп

На специальные подставки крепится арматурный каркас. Используются пруты рифленые диаметром 12 мм.

На арматурную сетку укладывается «теплый пол» REHAU

Материалом служат специальные полиэтиленовые трубы, максимально устойчивые к нагрузкам, не подверженные химической реакции при соприкосновении с растворными смесями. Раскладка осуществляется отдельными контурами по помещениям будущего строения. В этом случае можно легко регулировать температуру в каждой комнате, открывая/закрывая соответствующий клапан коллектора. Раскладывают «теплый пол» змейкой или улиткой. Концы труб подсоединяют к коллектору и заполняют воздухом или незамерзающей жидкостью. Под давлением трубки легко перенесут нагрузки от слоя бетона и не повредятся.

Фундамент заливается бетоном

Необходимо отметить, лучше использовать заводскую смесь доставленную машинами. С помощью бетононасоса раствор равномерно распределяется по всему основанию. Глубинными вибраторами удаляются воздушные пузырьки, и бетон разравнивается по горизонтальному уровню. Устройство плиты «в одну заливку», позволяет избежать швов, делая фундамент монолитным. Толщина бетонного слоя 10 см. Далее поверхность плиты шлифуется до идеального состояния.

Когда бетонная плита высохнет, то воздух стравливается из системы «теплого пола», а выход коллектора консервируется. Опалубка разбирается, если использовались пенополистирольные блоки, то убираются поддерживающие опоры. Утепленный шведский фундамент готов! Теперь можно переходить к строительству стен, кровли и т.д. Но уже не придется думать о прокладке инженерных коммуникаций, отоплении первого этажа и выравнивании чернового пола под отделку декоративными материалами.

УШП станет надежным и главное теплым основанием вашего дома!

У вас тоже фундамент УШП? Расскажите как вы его делали в комментариях.

Автор статьи: Сергей Юшков, написано статей: 837. Комментировал: 421.

Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать. Не забывайте делиться полученной информацией с друзьями.

www.allremont59.ru

особенности тёплого фундамента, преимущества и монтаж УШП

Утепленная шведская плита позволяет получить не просто плиточный фундамент, а теплое основание с заранее проведенными коммуникациями и гладкой поверхностью, на которую можно укладывать чистовой пол.

Шведская плита представляет собой монолитный фундамент малого углубления

Эта современная высокотехнологичная разработка была опробована в условиях скандинавского полуострова, где показала высокие эксплуатационные качества.

Описание и конструкция плиты

Утепленная шведская плита (УШП) — это фундамент, не требующий большого заглубления. Конструктивно она представляет собой железобетонное основание, уложенное на слой утеплителя.

Утепленная шведская плита – это строгая последовательность слоев

УШП состоит из следующих элементов:

  1. Слой гравия или смеси песка со щебнем, который обеспечивает дренаж и противостоит колебаниям почвы.
  2. Геотекстильное полотно.
  3. Слой гидроизоляция для защиты железобетонной плиты.
  4. Теплоизоляция, которую укладывают под плиту и по бокам фундамента. В качестве утеплителя для УШП используется инертный экструзионный пенополистирол, на который не действует агрессивная внешняя среда. Гидроизоляция и теплоизоляция препятствуют уходу тепла в грунт.
  5. Дренажная система, максимально защищающая плиту от атмосферных осадков.
  6. Армирующий каркас из металлических стержней, укрепляющий основание. Он защищает бетон от упругих деформаций.
  7. Система инженерных коммуникаций — водопровод, электрическая проводка, канализация, кабель для линий связи.
  8. Водяной контур обогрева, который монтируют при сооружении основания. Это позволяет снизить затраты на строительство и равномерно утеплить пол.
  9. Несущее бетонное основание, толщина которого рассчитывается в зависимости от веса здания и вида грунта. Плита имеет ребра жесткости, которые повышают ее прочность. Они предусмотрены в местах установки внешних стен и колонн.

Познакомиться поближе с понятием УШП (утепленная шведская плита) вам поможет это видео:

Достоинства и недостатки

Специалисты считают теплую шведскую плиту максимально подходящим фундаментом для каркасных домов. Она имеет следующие плюсы:

  1. Монтаж на грунте практически любого вида.
  2. Высокое качество основания.
  3. Быстрота возведения.
  4. Низкий расход бетона.
  5. Малые теплопотери благодаря утепляющему слою.
  6. Гладкое основание, пригодное для укладки ламината и плитки.
  7. Монтаж инженерных коммуникаций одновременно с возведением основания.

Эта технология также имеет свои недостатки.

У фундамента утепленной шведской плиты есть следующие минусы:

  1. При работе используются материалы только высокого качества. Монтаж могут выполнять рабочие с высокой квалификацией. Необходимо строгое соблюдение технологии. Все эти факторы увеличивают стоимость фундамента.
  2. Если здание возводится на неровном участке, то площадку для монтажа плиты необходимо выравнивать. Это также увеличивает стоимость работы.
  3. При использовании УШП строительство подвала затруднено.
  4. Коммуникации находятся внутри фундамента, при ремонте к ним затруднен доступ.

Подходящие виды грунта

Плиту УШП можно применять практически на любых грунтах. Она может быть установлена на сложных почвах с близким залеганием грунтовых вод и плохой несущей способностью. Ее разрешается использовать в северных районах с глубоким промерзанием и последующим пучением грунтов. Подушка из песка и щебня замещает слабые почвы, а система дренажа выводит из-под основания грунтовые воды.

Монтировать УШП можно на любых типах грунта, в любых климатических условиях

При монтаже утепленной плиты следует принимать во внимание тот факт, что ее структура намного сложнее, чем у других видов фундамента. Поэтому нужно соблюдать следующие условия:

  • предварительно подготовить проект дома и фундамента с точным расположением всех коммуникаций;
  • тщательно соблюдать технологию монтажа;
  • все коммуникации закладывать и проводить с максимальной точностью.

Снижение стоимости

Использование утепленной шведской плиты позволяет значительно снизить стоимость строительства. При ее возведении застройщик сразу получает прочный фундамент, теплое основание и гладкий пол. Всего за месяц будет смонтирована система, которую можно подключать к источнику тепла. На отопление требуется гораздо меньше расходов благодаря утеплению фундамента.

Приняв решение ставить УШП вы получите прочный фундамент, теплое основание и гладкий пол одновременно

Основание площадью 100 квадратных метров можно изготовить за неделю. Его поверхность не требует заливки бетонной стяжки. Она полностью готова к укладке чистового пола, что тоже уменьшает стоимость строительства. Чтобы возвести ленточный фундамент с тем же набором коммуникаций, потребуется не менее 30 дней. Его стоимость будет на 20-30% выше.

При использовании утепленной плиты для каркасных домов с низкой теплоемкостью теплопотери через фундамент сводятся к минимуму. УШП станет своеобразным теплоаккумулятором, который не даст дому остывать.

Подготовка и контроль монтажа

Для успешного монтажа утепленного шведского фундамента нужно произвести тщательную предварительную подготовку. Его конструкция зависит от состояния грунта, о котором нужно иметь полную информацию. Конструкцию фундамента должен определять не заказчик, а инженер-конструктор, который производит расчет нагрузок.

Также следует учитывать неглубокое заложение шведской плиты. Требуется отведение грунтовых вод, для чего устраивают дренажную систему. При прокладке водопровода, канализации и других коммуникаций нужно проверять, насколько проводимые работы соответствуют проекту. Особую важность имеют следующие факторы:

  • соблюдение диаметров арматуры и труб;
  • качество используемых материалов;
  • отсутствие повреждений труб и кабелей при монтаже и бетонировании.

Материалы, которые используются при монтаже УШП, выбираются в зависимости от конструкции и веса здания.

К ним относятся марка бетона, вид экструзионного пенополистирола, защищающего фундамент, и способ армирования плиты. Если на площадке монтажа имеется перепад высот, ее следует предварительно выровнять.

Утепленная плита — это экономичное основание с высокой скоростью монтажа. Ее можно использовать в северных регионах и местах с неустойчивым грунтом. При возведении такого фундамента нужно строго соблюдать технологию строительства и использовать только высококачественные материалы.

‘; blockSettingArray[0][«setting_type»] = 1; blockSettingArray[0][«element»] = «h2»; blockSettingArray[0][«elementPosition»] = 1; blockSettingArray[0][«elementPlace»] = 1; blockSettingArray[4] = []; blockSettingArray[4][«minSymbols»] = 0; blockSettingArray[4][«minHeaders»] = 0; blockSettingArray[4][«text»] = ‘

‘; blockSettingArray[4][«setting_type»] = 5; blockSettingArray[9] = []; blockSettingArray[9][«minSymbols»] = 0; blockSettingArray[9][«minHeaders»] = 0; blockSettingArray[9][«text»] = ‘

‘; blockSettingArray[9][«setting_type»] = 6; blockSettingArray[9][«elementPlace»] = 90; var jsInputerLaunch = 15;

kaminguru.com

Особенности строительства плитного фундамента

Наверх Перепланировки
  • Каталог домов
С чего начать ремонт О проекте Реклама Контакты Facebook Vkontakte Odnoklassniki Instagram Дизайн и декор
  • Квартира
  • Спальня
  • Кухня
  • Столовая
  • Гостиная
  • Ванная комната, санузел
  • Прихожая
  • Детская
  • Мансарда
  • Маленькие комнаты
  • Рабочее место
  • Гардеробная
  • Библиотека
  • Декорирование
  • Мебель
  • Аксессуары
  • Загородный дом
  • Ландшафт
  • Системы хранения
  • Коридор
  • Уборка
Строительство и ремонт
  • Фундамент
  • Кровля
  • Стены
  • Окна
  • Двери и перегородки
  • Потолок
  • Балконы и лоджии
  • Внутренние конструкции
  • Пол
  • Водоснабжение и канализация
  • Отопление
  • Вентиляция и кондиционирование
  • Газо- и энергоснабжение
  • Освещение
  • Сантехническое оборудование
  • Безопасность

www.ivd.ru

технология достоинства недостатки советы мастеров

Прогресс не стоит на месте. Производители, работающие в сфере строительства, предлагают все новые материалы и технологии, чтобы ускорить, а также улучшить технические показатели и уменьшить стоимость строительства. Одна из последних разработок по технологии устройства фундамента пришла из Швеции. Новый способ устройства основания имеет значительные преимущества и уверенно входит в применение для частного и коттеджного строительства. УШП фундамент – технология быстрого и экономичного возведения основания.

Что такое УШП

УШП (утепленная шведская плита) представляет собой плитный, монолитный фундамент мелкого заложения. Она имеет утепление по периметру и по всей площади подошвы. Фундаментная плита по системе УШП является готовым черновым полом первого этажа. Кроме того, сейчас сразу же в фундамент, помимо коммуникаций, встраивают систему тёплого пола.

В качестве утеплителя используется экструзионный пенополистирол, который специально предназначен для утепления фундамента снизу. В его состав добавлены частицы графита, благодаря чему увеличивается прочность материала на сжатие и стойкость к воздействию солнечного света. Также, экструзионный пенополистирол для УШП практически не дает усадки, а благодаря полному утеплению подошвы фундамента, устраняет проблемы пучения грунта.

Вернуться к содержанию

Преимущества и недостатки

Преимущества использования УШП фундамента:

  • Экономичность при возведении. Для устройства плиты по технологии УШП достаточно бригады из четырех человек.
  • Высокая скорость выполнения работ. На полное устройство плиты, включая земельные работы, понадобится не более двух недель.
  • Благодаря утеплению из экструзионного пенополистирола исключается возможность промерзания грунта под подошвой фундамента. Это избавит от морозного пучения, а в результате и от просадки основания.

  • Поверхность фундаментной плиты является готовым черновым полом. На него можно укладывать керамическую плитку без дополнительного выравнивания поверхности.
  • Устройство в фундамент теплого пола позволит сэкономить на создании системы отопления в будущем. Кроме того, благодаря утеплению фундамента, плита становится тепловым аккумулятором. Это позволяет снизить расходы на отопление, благодаря меньшему расходу тепловой энергии на нагрев теплоносителя.

  • Утеплитель имеет высокую прочность на сжатие (более 20 тонн на м2) и дает всего 2% усадки здания.
  • Теплоизоляция не впитывает влагу, благодаря этому увеличивается срок её эксплуатации.
  • Благодаря своему составу, в экструзионном пенополистироле не заводятся насекомые и грызуны.
  • Небольшая толщина теплоизоляции при сохранении нужного коэффициента теплопроводности.

  • Наличие кромок на теплоизоляционных плитах дает лучшую термоизоляцию и исключает образование мостиков холода.
  • Фундаментная плита одновременно выполняет несущую, теплоизоляционную и обогревающую функции.
  • Долговечность. Конструкция УШП прослужит не один десяток лет, сохраняя свои технико-физические характеристики.

Учитывая большое количество плюсов устройства шведской плиты, всё же есть некоторые минусы, которые ограничивают использование технологии УШП.

  • Шведская плита устраивается только на надежном основании. Недопустимо устраивать плиту на почвенно-растительных, илистых или заторфованных грунтах.
  • Большая часть коммуникаций находится непосредственно в фундаменте. В случае необходимости, доступ к ним практически невозможен.
  • УШП недопустимо использовать для возведения многоэтажных и тяжелых зданий. Такая технология используется только для одноэтажных или небольших двухэтажных зданий.
  • При устройстве такого фундамента исключается возможность возведения дома с подвалом.

Вернуться к содержанию

Необходимые инструменты и материалы

Утепленная шведская плита своими руками устраивается не так сложно, как это может показаться на первый взгляд. Перед началом работ должен быть готов проект строящегося здания и определено место строительства. Небольшая бригада с опытом работы быстро и качественно выполнит устройство УШП. Однако, соблюдая технологию производства, а также используя качественные материалы, можно выполнить устройство фундаментной плиты по шведской технологии своими руками.

Строительные материалы для устройства УШП:

  • песок средней крупности;
  • щебень средней фракции;
  • геотекстиль;
  • экструзионный пенополистирол для фундамента толщиной 100 мм;
  • дренажная труба;
  • деревянные доски;

  • арматура;
  • вязальная проволока;
  • трубы для устройства коммуникаций;
  • трубка для устройства теплого пола;
  • нейлоновые хомуты;
  • коллектор;
  • саморезы.

Необходимый инструмент:

  • штыковые и совковые лопаты;
  • тачка;
  • бетоносмеситель;
  • глубинный вибратор;
  • виброплита;
  • нивелир;
  • шуруповерт;
  • болгарка;
  • нож;

  • гладилка;
  • метрическая рулетка;
  • уровень;
  • ножовка;
  • молоток;
  • терка;
  • кельма;
  • защитная одежда (перчатки, очки, комбинезон, каска, сапоги).

Вернуться к содержанию

Пошаговая схема выполнения работ

  1. Земляные работы. Если строительство выполняется на участке с ненадёжными илистыми, почвенно-растительными или заторфованными грунтами, их необходимо удалить и заменить песком средней крупности.

    Фундамент устраивается с горизонтальным основанием. Его глубина должна учитывать толщину фундамента с утеплением и песчаной подушки, которая должна быть толщиной не менее 40 см.

    Дно фундамента засыпается песком, равномерно распределяется по всей площади с помощью виброплиты. Трамбовка выполняется послойно, в несколько этапов.

  2. Дренажная система. По периметру котлована устраивается траншея, в которую укладывается гибкая дренажная труба. Перед укладкой трубы, дно и стенки траншеи покрываются геотекстилем.
  3. Укладка геотекстиля. По всей площади котлована расстилается геотекстиль с нахлестом не менее 15 см. Такой материал упрочняет грунт и обеспечивает дренаж.
  4. Обратная засыпка. Выполняется обратная засыпка песком в несколько слоев до нужной отметки по проекту. Каждый слой должен быть не более 15 см и уплотняется виброплитой. При трамбовке необходимо песок поливать водой.

  5. Инженерные коммуникации. В песчаном основании выполняется укладка инженерных коммуникаций и канализации. Укладка выполняется соответственно проекту. Для временной фиксации коммуникаций используется арматура и хомуты. Концы коммуникаций и канализационных труб выводятся на поверхность.
  6. Деревянный каркас. По периметру устраивается каркас из обрезной доски. Устанавливаются стойки, к которым саморезами с помощью шуруповерта крепится обрезная доска. Для прочности каркас укрепляется раскосами.
  7. Засыпка щебнем. Для этих целей используется материал средней фракции. Засыпка выполняется по всей площади фундамента до заданной отметки. Слой щебня не должен быть меньше 10 см. После засыпки выполняется трамбовка с помощью виброплиты.

  8. Устройство теплоизоляции. Для теплоизоляции используются плиты из экструзионного пенополистирола, которые специально предназначены для утепления фундамента. Такие плиты, за счет добавления в состав графита, имеют повышенную прочность на сжатие. Толщина теплоизоляционных плит должна быть не менее 100 мм. Утепление выполняется не только горизонтальное, под плитой фундамента, но и вертикальное.

    В случае необходимости, деревянный каркас можно нарастить и упрочнить, чтобы он выдерживал давление от бетона во время заливки. Утеплитель обрезают по размеру и устанавливают вертикально, прижимая к бортам деревянного каркаса. Такая конструкция является одновременно вертикальным утеплителем торцевой части плиты и опалубкой для заливки бетонной плиты.

    Горизонтальная теплоизоляция выполняется по всей площади фундаментной плиты. Утеплитель укладывается на щебень одним слоем и плотно прижимается друг к другу. Затем на поверхности утеплителя размечаются зоны под несущими стенами. В этих зонах утеплитель вторым слоем не укладывается. Впоследствии там будут устроены железобетонные ребра жесткости. За исключением зон опирания несущих конструкций, по всей площади фундамента укладывается следующий слой теплоизоляции.

    Чтобы плиты термоизоляции не смещались, их стоит зафиксировать с помощью длинных саморезов. В местах вывода канализационных труб и коммуникаций можно легко сделать отверстия в теплоизоляционных плитах с помощью канцелярского ножа.

  9. Армирование шведской плиты. Армирование УШП состоит из двух этапов: армирование ростверка каркасом и плоскости фундаментной плиты арматурными сетками.

    Армирование ребер жесткости (ростверка) выполняется арматурным каркасом. Он изготавливается из четырех стержней диаметром 12 мм, которые соединены конструктивными хомутами из арматуры толщиной 8 мм. Хомуты располагаются с шагом 300 мм. Собирается каркас методом вязания, стержни и хомуты связываются вязальной проволокой. Во избежание повреждения утеплителя, пространственный каркас собирается отдельно, а затем в готовом виде укладывается на фиксаторы в зону устройства ростверка. Там каркасы соединяются между собой.

    По всей площади фундамента укладывается арматурная сетка. Её вязка выполняется непосредственно на месте укладки. Сетка изготавливается из стержней диаметром 10 мм с размером ячеек 150 х 150 мм. Сетка укладывается на специальные ПВХ фиксаторы.

  10. Устройство системы теплого пола. Технология УШП фундамента предполагает монтаж теплого пола непосредственно в фундаментную плиту. Это обеспечит обогрев первого этажа без устройства дополнительного отопления.

  11. Трубы теплого пола по проекту укладываются на арматурную сетку и крепятся к ней нейлоновыми хомутами. В местах, где будут опираться несущие стены или устроены дверные проемы, трубы защищают гильзами из гофро защиты или ПНД трубы.

    Коллектор устраивается строго вместе, указанном чертежами проекта, и на нужной высоте. Для устройства коллектора в фундаментную подушку вбивается четыре полутораметровых арматурных стержня. На них крепится доска и временно фиксируется коллектор на заданной проектом отметке. К коллектору подключаются гибкие трубы теплого пола. В местах, где трубы поднимаются к коллектору, необходимо устроить их защиту с помощью специальной гофро защиты.

    После устройства теплого пола и перед бетонной заливкой необходимо проверить качество монтажа отопления. Для этого трубы теплого пола наполняются теплоносителем, и выполняется прессовка, которая покажет места нарушения герметичности системы.

  12. Бетонирование. Заказывать доставку бетона можно только после того, как будут выполнены все предварительные работы, и всё будет готово к бетонированию. Марка бетона определяется проектом строительства. Удобнее всего выполнять заливку с помощью автобетоносмесителя с установленным бетононасосом. Раствор распределяется по всей площади с помощью совковых лопат и кельмы. Нужно, чтобы бетон заполнил все труднодоступные места. Для уплотнения бетонной смеси используется глубинный вибратор.

    Время между доставкой бетона и его укладкой не должно превышать одного часа. Если есть необходимость прервать процесс бетонирования, можно на некоторое время приостановить выполнение работ, предварительно организовав рабочие швы. Перед возобновлением бетонирования рабочие швы необходимо смочить водой и обработать грунтовкой из цементного молочка.

Вернуться к содержанию

Заключение

После каждого технологического процесса выполненные работы, должен проходить контроль качества. Все необходимые стандарты работ указываются в технической документации и проекте строительства дома. Если соблюдать все строительные нормы и правила, а также четко следовать технологии выполнения работ, фундамент УШП станет надежной и теплой опорой для дома.

Не нашли ответов в статье? Больше информации по теме:

dachaorg.ru

Минусы ушп (утепленная шведская плита) фундамента

В наше время, УШП фундамент пользуется нарастающей популярностью. Не стоит забывать, что перед тем, как выбирать данный тип фундамента, важно иметь полное представление о всех его плюсах и минусах. В этой статье мы постараемся полностью раскрыть все достоинства и недостатки УШП фундамента. Точнее сказать, речь пойдет по большей части о недостатках УШП фундамента.

   Но, перед тем как перейти к разговору о минусах этого фундамента, давайте узнаем, что такое УШП фундамент?

   Фундамент УШП – это тип фундамента дома, по большей части состоящий из монолита, который имеет малое заглубление. Понятное дело, что УШП – это аббревиатура, которая расшифровывается как утепленная шведская плита.

Минусы УШП фундамента

  • УШП имеет значительно меньшую высоту, если сравнивать его с другими видами фундаментных оснований. А это понятное дело, влияет на качество будущего жилья. Безусловно, многие из людей, считают безопасность своей жизни одним из важнейших аспектов. Ведь, в конечном итоге, если возвести не качественный фундамент, то и строительство самого дома, будет такого же качества или же вовсе может не состояться.
  • Все самые важные и нужные инженерные коммуникации находятся непосредственно внутри фундамента, а это значительно затрудняет доступ к ним. А в наше время, возможны самые различные ситуации, при которых, будет необходим срочный доступ к коммуникациям, и его отсутствие может повлечь за собой, самые не поправимые последствия, вплоть до необходимость разрушения основ фундамента.
  • Для того, чтобы проводить монтажно-строительные работы, необходимо нанимать профессиональную бригаду строителей, что также, приводит к дополнительным финансовым затратам. В этом случае с экономить никак не получиться, как бы этого не хотелось, поскольку, некачественное возведения фундамента, скорее всего это приведет к постройке жилого помещения не благо приятного для проживания.
  • Выбирая в качестве фундамента, УШП, стоит знать, что о постройке подвального помещения придется забыть. Все дело в том, что этот фундамент по техническим причинам делает абсолютно не возможным постройку «подвала». А ведь для людей, которые проживают в сельской местности, подвальное помещение – это по истине «стратегически важный объект», поскольку, там хранятся продуктовые запасы на зимнее время года. По этому, прежде чем выбирать УШП фундамент в сельской местности, нужно трижды подумать.
  • Все мы любим красивые, большие, многоэтажные здания, так вот, если применять в качестве фундамента, УШП, то о возведении многоэтажных строений не может быть и речи. Техническая особенность УШП фундамента такова, что он никоем образом ни рассчитан на так сказать, «тяжелые здания», а может использоваться только для постройки одноэтажных или не больших, двух этажных строений.

Далее, давайте поговорим собственно о том, каков же состав у УШП фундамента?

Состав фундамента УШП

   В состав УШП фундамента, входит:

  • Подушка песчаная
  • Грунт
  • Трубы коммуникаций
  • Щебень
  • Пенополистирол, он же утеплитель
  • Сетка армирующая
  • Система «теплый пол», обогревательные элементы
  • Бетон

    Профессиональные строители и разработчики УШП, настоятельно рекомендуют возводить на фундаменте УШП одноэтажные или двух этажные малогабаритные дома. Дело все в том, что плиты этого фундамента не рассчитаны на чрезмерно большие нагрузки. Связано это с тем, что высота основания железобетонной плиты УШП, всего 100 миллиметров. Разумеется, что если это двух этажное строение, то первый этаж, утеплять не нужно.

Теперь, давайте немножко поговорим о плюсах, которые есть у УШП фундамента.

Плюсы УШП фундамента

   Ранее, мы уже поговорили о минусах этого вида фундамента. Несмотря на некоторые недостатками, он обладает и рядом положительных особенностей.

  • Возводить основание этого фундамента, можно на довольно большом количестве грунтов. Безусловно, существует ряд грунтов, на которых монтаж этого грунта не возможен, но и тут есть положительный момент. Если вы собрались строить дом с фундаментом УШП, но знаете, что на этом грунте, проводить его монтаж, ну ни как нельзя, обратитесь к специалисту и он вам подскажет, что делать. Решение есть. Для того, чтобы возводить фундамент, на тех грунтах, где этого делать нельзя, нужно просто, территорию под фундамент, засыпать средней зернистостью песка и разравнять.
  • Этот утеплитель, обладает уникальными свойствами, которые предотвращают потерю тепла, а это позволяет с экономить значительную часть денежных средств, на отоплении жилого помещения.
  • По большому счету, основания самого фундамента, уже является черновым полом, на который, можно без особых проблем, постелить абсолютно любое напольное покрытие.
  • Для того, чтобы провести монтаж, фундамента УШП, не нужно применение тяжелой строительной техники, а подойдет и бригада до четырех человек, которая в течении двух недель проведет монтаж фундамента.

   Обращая внимание на все о чем мы говорили, очень важно, как говориться, сто раз подумать перед выбором фундамента, а лучше всего обратиться к специалисту и вместе, учесть все за и против, того или иного вида фундамента.

  • 0,0323 s
  • ©2019 Все права защищены

superarch.ru

РубрикаФундамент

Добавить комментарий
