Фундамент винтовой сваи – Фундамент на винтовых сваях минусы и плюсы

Фундамент из винтовых свай

Фундамент должен быть надежным, т.е. не допускать проседаний, сдвижений за все время эксплуатации. Также он должен быть долговечным — рассчитанным на больший срок службы, чем сами стены. Винтовой свайный фундамент в частном строительстве начал широко применяться не так давно – каких-то 10 лет назад. Но уже заслужил хвалебные отзывы. Свидетельства о недостатках винтовых свай найти трудно, а достоинства на виду. Имеются исследования ученых и проектные решения по применению винтовых свай. Рассмотрим подробнее, как делается фундамент из винтовых свай, в чем его особенности и преимущества, можно ли его сделать своими руками.



Особенности винтового фундамента

Винтовые сваи в качестве фундамента применяются довольно давно — около 200 лет. Строили фундаменты под маяки, причалы, мосты, мачты, при этом винты зарекомендовали себя как надежные и долговечные опоры. На винтовые фундаменты опирается и военное строительство, где главное — скорость возведения и демонтажа.

Сегодня типичная свая для винтового фундамента частного дома представляет из себя металлическую трубу длинной от 2,0 метров длинной, с толщиной стенок 4 — 6 мм и диаметром 50 — 200 мм.

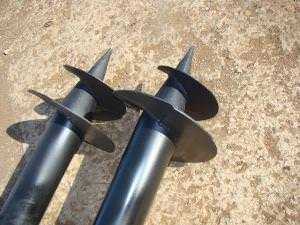

На конце трубы приварен заостренный наконечник со спиралевидными лопастями с толщиной металла 5 — 10 мм. Диаметр этих лопастей определяет площадь опоры, его значения начинаются от 150 мм.

Для частного строительства наиболее популярны сваи 2,0 — 2,5 метра длинной, с диаметром трубы 108 мм и диаметром лопастей 300 мм. Это похоже на большой бур, который ввинчивается в грунт.

Понятно, что долговечность будет зависеть от качества металла и его покрытия. Крашенные сваи значительно уступают оцинкованным в этом плане.

Длина свай может сильно разнится. Например, при строительстве дома на уклоне, или при возведении высокого забора, сваи должны будут значительно возвышаться над землей.

После завинчивания, свая подобно шурупу \»сидит\» в земле, т.е. она будет примерно одинаково сопротивляться усилию и на вдавливание и на выталкивание. Все сваи вкручиваются ниже глубины промерзания, что является неприложным правилом строительства свайного фундамента. Поэтому винтовому фундаменту выталкивающие силы морозного пучения не страшны.

Преимущества использования винтовых свай

• • Главное преимущество винтового фундамента в его дешевизне. Строительство дома весьма дорого, а стоимость фундамента составляет от четверти до трети от цены всего дома, это большие деньги. Со сваями получается сэкономить немало.


• • Другое преимущество — сроки строительства. Обычный ленточный фундамент строится от 1 месяца, свайный винтовой — до 3 дней, при этом строительство может выполнятся в любой сезон, лишь бы промерзание грунтов не стало причиной задержки.

• • Винтовые сваи будут надежной опорой в любых грунтах, в т.ч. и в обводненных глинах, в торфяниках, пылеватых песках…. Нельзя вкрутить сваи лишь там, где залегает камень.

• • Особую экономичность дают сваи на уклонах, там, где ленточный фундамент будет особенно дорогим, или где другие типы опор вообще нельзя воздвигнуть.

• • Строительство этой конструкции позволяет оставить газон не тронутым, не ведутся карьерно-землеройные работы, что в большинстве случаев является весомым плюсом.

• • Также строительство может быть проведено в стесненных условиях, среди деревьев или других построек. Поэтому пристройки к уже имеющимся зданиям можно возводить без особых проблем.

• Сам фундамент универсальный по применению — подходит под любые виды построек, в т.ч. для заборов, и причалов. А также подходит под основные строительные материалы для стен — дерево, каркасы, облегченный кирпич и газобетон.

При достаточной для данного грунта плотности установки свай (согласно проекту) с применением железобетонного ростверка, на свайно-винтовых фундаментах могут возводиться и тяжелые стены.



Особенности конструкции свайного фундамента

Сколько винтовых свай потребуется? — для ответа необходимо произвести исследования грунта (по сравнению с соседями грунт может меняться) и сделать прочностной расчет. Все это должно отражаться в проекте на строительство дома.

Сваи, определенного проектом типа, устанавливаются по утвержденной схеме.

Примерные же сведения следующие:
Обычный шаг размещения свай — 2 — 3 метра.
Для дома площадью около 40 м кв. потребуется от 10 винтовых свай.
Для дома 80 м кв. — от 16 свай.
Типичный двухэтажный дом общей площадью 150 м кв. — от 20 свай.

Несущая способность каждой сваи (диаметр винта 300 мм) зависит от грунта:

— для глинистых грунтов — 2 — 4 тонны;
— для глинистых супесей — 3 — 6 тонн;
— для песков — 6 — 9 тонн.

Теперь о сроке службы. Согласно утверждениям исследователей, винтовая свая диаметром 108 мм, изготовленная по стандарту из высокопрочной стали, оцинкованная, с толщиной стенок от 4 мм, в грунте прослужит не менее 100 лет. Следует учитывать, что каких либо негативных последствий от применения в частном строительстве винтовых металлических фундаментов в последние годы отмечено не было.

Участок сваи, наиболее подверженный коррозии, находится возле поверхности грунта, и поэтому контроль за состоянием фундамента не представляет технической сложности. Также нужно учитывать, что существуют электротехнические методы сохранения металлических изделий в грунте, — катодная активная или пассивная защита. А это значительно продлевает службу металла на долгие годы.



Как строится

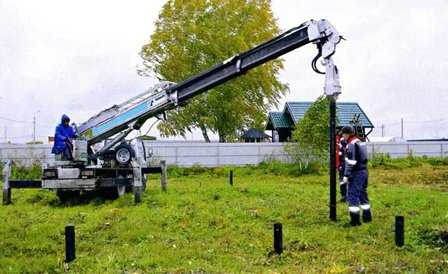

Лучше, если винтовые сваи забурит в землю специальная машина. Усилия нужно прилагать не маленькие, как раз для техники. Но если машина не может подъехать или решили просто экономить на всем, то сваи можно закрутить в землю и вручную. Правда понадобиться бригада из 5 человек — 4 крутящих и один контролирующий вертикаль. При этом к 2-метровому рычагу, прикрепленному к свае, нужно прилагать усилие порядка 300 — 500 кг.

В специальное отверстие сваи вставляется толстый лом, на который надеваются толстостенные трубы длинной 2 — 3 метра. Можно наварить на сваи и скобы, по примеру как на фото, и вставлять в них рычаги, такой способ удобнее, надежнее.

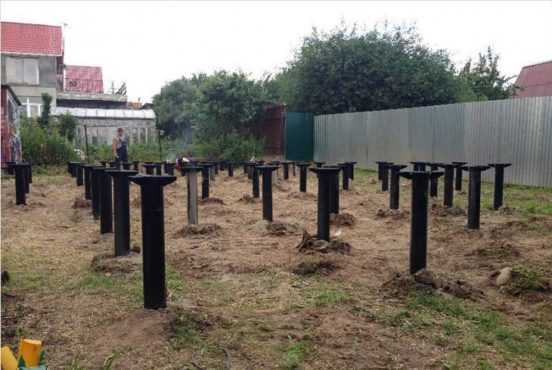

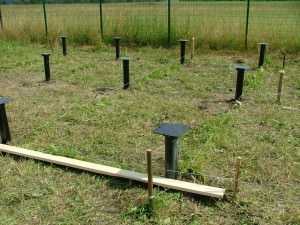

Одна из угловых свай назначается базовой. По ее высоте подрезаются все сваи. Если же у какой либо сваи высоты не достает, то на нее наваривается труба. Высотные уровни верхушек тщательно проверяются.

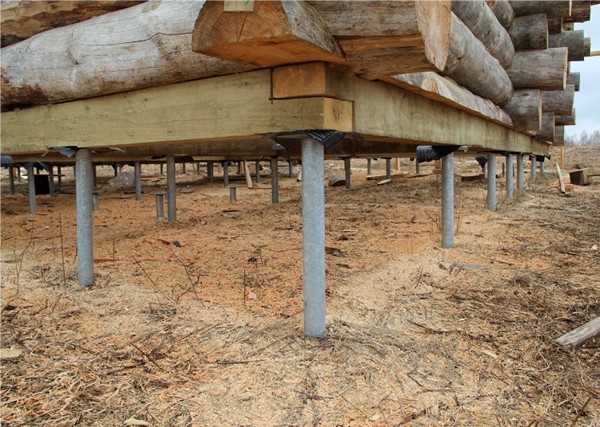

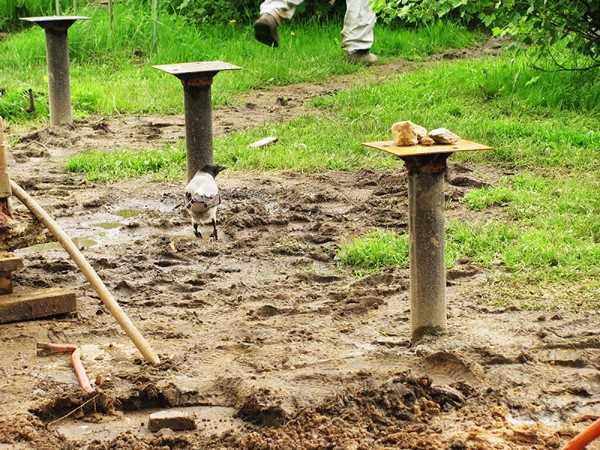

На трубы навариваются оголовки, а затем на них размещается обвязка из бруса. Под швеллер оголовки не нужны. Если требуется особо прочный ростверк, под массу дома свыше 40 тонн и под стены из кирпича, то делается железобетонная обвязка. Вместо оголовок наваривается каркас из арматуры, делается подсыпка песка для опоры бетона при заливке на грунт, и опалубка из фанерных щитов. Бетонный ростверк заливается в опалубке по своим правилам, при этом сваи утапливаются в бетон на треть высоты ростверка.



Отделка и другие вопросы строительства

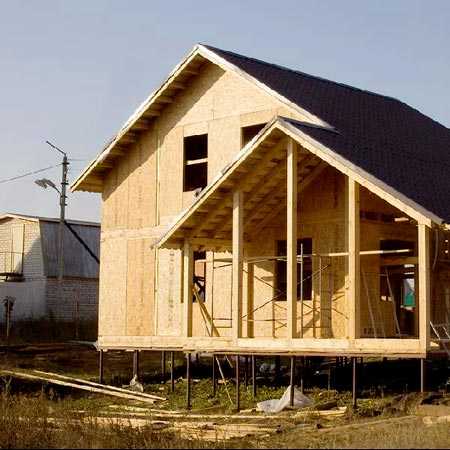

Дом на тонких сваях выглядит не очень презентабельно. Поэтому сваи и ростверк желательно закрыть декоративным ограждением. Распространение получила следующая схема — на ростверке и сваях делается обрешетка из деревянных брусков, которая крепится просто анкерами, болтами, саморезами. К брускам крепится облицовка типа сайдинга, или фасадных панелей под клинкер или бутовый камень.

Между почвой и ограждением оставляется вентиляционный зазор не менее 4 см — утепление полов снизу должно проветриваться.

Свайный фундамент позволяет легко получить схему вентилируемых утепленных полов на основе минеральной ваты. Если утеплитель плотностью меньше чем 60 кг/м куб., то он снизу закрывается супердиффузионной ветрозащитой, выше утеплителя располагается пароизоляционная пленка.

Отмостка обязательна — она предотвратит подтопление свай. Ее ширина определяется выступом карниза крыши, но не меньше 80 см с уклоном от дома. Отмостку необходимо делать податливой, из тротуарной плиты, так как мероприятия по борьбе с морозным пучением не проводятся.

Также и крыльцо, если оно опирается на грунт, должно иметь подвижный шов на границе с конструкцией дома.

Как видим, создание свайного фундамента не представляет собой технической сложности и происходит быстро, если только не воздвигать железобетонный ростверк. Что понадобится конкретному застройщику — решать ему самому…

stroy-block.com.ua

Свайный фундамент: варианты конструкции

Наверх Перепланировки

• Каталог домов

С чего начать ремонт О проекте Реклама Контакты Facebook Vkontakte Odnoklassniki Instagram Дизайн и декор

• Квартира
• Спальня
• Кухня
• Столовая
• Гостиная
• Ванная комната, санузел
• Прихожая
• Детская
• Мансарда
• Маленькие комнаты
• Рабочее место
• Гардеробная
• Библиотека
• Декорирование
• Мебель
• Аксессуары
• Загородный дом
• Ландшафт
• Системы хранения
• Коридор
• Уборка

Строительство и ремонт

• Фундамент
• Кровля
• Стены
• Окна
• Двери и перегородки
• Потолок
• Балконы и лоджии
• Внутренние конструкции
• Пол
• Водоснабжение и канализация
• Отопление
• Вентиляция и кондиционирование
• Газо- и энергоснабжение
• Освещение
• Сантехническое оборудование
• Безопасность и домашняя автоматика
• Бани, сауны, бассейны
• Строительные материалы
• Отделочные материалы
• Инструменты
• Техника
• Законы и финансы

• Журнал
• Новости
• События
• Форум

www.ivd.ru

Свайно-винтовой фундамент своими руками: расчет, изготовление, процесс установки

Абсолютное большинство компаний, производящих стройматериалы, призывают к использованию только покупных свай, так как самодельные, по их словам, имеют недостаточный запас надежности. Как ни странно, но часто самостоятельное изготовление свай производится именно с целью добиться необходимого уровня надежности, поскольку не все компании производят сваи добросовестно.

Правильно установленный свайно-винтовой фундамент может прослужить до 150 лет.

По международному строительному коду толщина стенки трубы обязана составлять минимум 9,5 мм.

Нагрузки на отдельную сваю

Чаще всего фундамент своими руками подобного типа строят из-за особенностей грунта на месте стройки (плывуны, суглинок, песчаный, макропористый или глинистый грунт и т.д.). Сваи в подобных случаях повышают надежность конструкции дома и укрепляет фундамент. Правда, порой такой фундамент могут сделать лишь потому, что строительная техника не в состоянии добраться до места стройки.

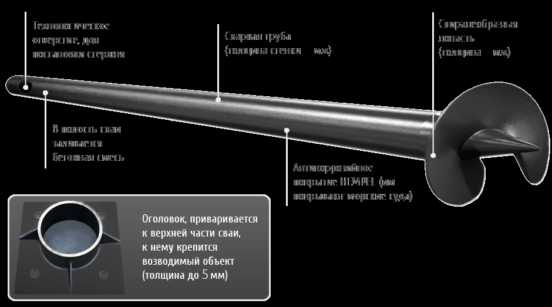

Схема устройства винтовой сваи.

На свайный фундамент обычно ставят дома, которые имеют небольшой вес. Если строится частный дом, чаще всего выбирается метод свайного поля. Сваи чаще всего связывают по периметру или скрепляют с помощью ростверка, с добавлением элементов ленточного фундамента для укрепления конструкции. Ленточный фундамент можно сочетать со свайно-винтовым, для повышения прочности и надежности. В результате получается такая разновидность конструкции, как свайно ленточный фундамент. Различные варианты основания предполагают различные варианты обустройства цоколя

Самое главное — сделать правильный расчет несущей способности самодельной сваи. Не менее важно иметь на руках результаты георазведки грунта данной местности: очень важно знать, на чем вы строите свой дом. Имея эту информацию, вы сможете понять, какая нагрузка может быть оказана на отдельную сваю без риска осадки или других проблем. Конечно же, для такого расчета необходимо знать примерный вес будущего дома.

Вернуться к оглавлению

Способность выдерживать большие нагрузки

Чаще всего свая углубляется в грунт на глубину от полутора до трех метров. Степень углубления зависит от толщины слоя промерзания грунта, потому что свая должна преодолеть этот слой. Это поможет избежать влияния последствий от зимнего пучения грунтов. Концы свай должны не только преодолеть слой промерзания почвы, но и оказаться в месте, где нет грунтовых вод. В таблицах вы найдете некоторые нужные расчеты.

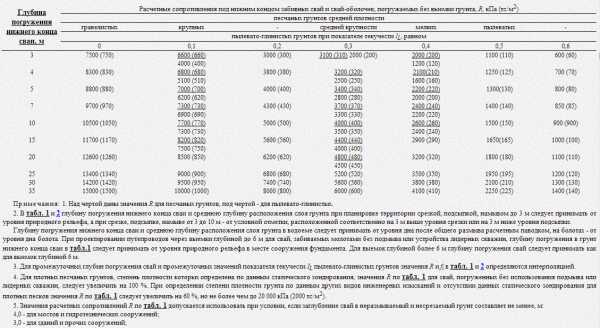

Как можно видеть из расчета в таблицах, свая, имеющая диаметр 5,6 см, может выдержать вес в 3 т. Средняя нагрузка для подобной трубы должна составлять не более 5 т. Порой в строительных магазинах можно встретить консультантов, которые уверяют, что свая способна выдержать вес в 20 т. Не стоит верить таким заявлениям на слово.

Вернуться к оглавлению

Устойчивость к коррозии винтового фундамента

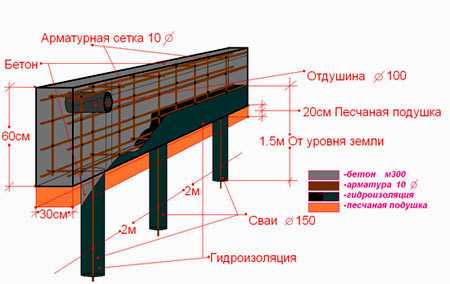

Варианты ростверков для винтовых свай.

Согласно некоторым советским книгам, свая в почве подвергается уровню коррозии, который соответствует цифре в 0,2-0,5 мм/год. Если обратиться к британскому стандарту BS 8004 по фундаментам, то увидим цифру, касающуюся неразрушенных грунтов, 1-2 мм в 90-100 лет. До начала работ стоит знать и учитывать уровень агрессивности почвы, и уровень качества стали, и воздействие антикоррозийного покрытия.

Главные показатели, составляющие расчет:

• условия почвы;
• режим процесса залегания грунтовых вод;
• полные характеристики используемых свай;
• наличие шлама (пыль и т.д.) в твердой почве конечной точки, достигаемой сваей.

Вернуться к оглавлению

Собственноручное изготовление свай

Каждую сваю составляют 3 части:

• труба с диаметром как минимум 86 мм — несущий элемент сваи;
• винт, приваренный к заостренному концу трубы;
• оголовок, к которому прикрепляется брус или обвязка.

Для создания сваи берется труба с подходящим диаметром. В случае отсутствия литого наконечника нужной формы его можно смонтировать: окончания труб режутся на сектора по лекалу на нужные размеры. Потом их варят в конус с последующей рихтовкой швов. Чтобы сделать винт, используются уже отработанные диски или нарезаются новые, из стали 5-6 мм толщиной, с использованием шаблона.

Определять, каким будет внешний диаметр, нужно, учитывая расчеты особенности почвы. Чем глубже в грунт будет погружаться свая, тем меньшим нужно сделать винт. С помощью тисков зажимается заготовка винта и растягивается. Иными словами, нужный размер попросту выколачивается.

После этого его приваривают к трубе сваи. Потом свая красится или покрывается антикоррозийным средством. Для свай выполняется оголовок. Он выполняет роль основания для последующего закрепления балки или швеллера. Лопасти нужно делать более широкими, чем диаметр трубы, на 30 мм как минимум.

Вернуться к оглавлению

Монтаж свай в свайное поле, нанесение разметки

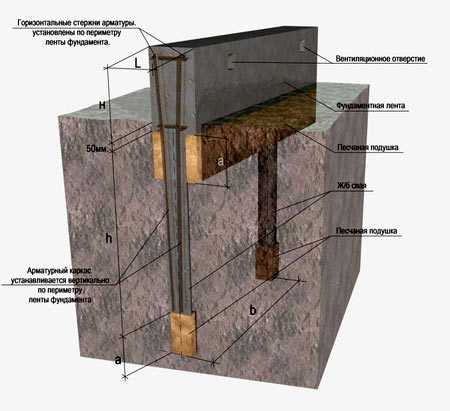

Схема устройства свайно-винтового фундамента.

Инструменты для разметки:

• разметочная арматура;
• болгарка;
• рычаги;
• обычный, магнитный или лазерный уровень;
• сварка;
• емкость и составляющие материалы для бетонной смеси.

Разумеется, перед началом работы нужно сделать расчет и хоть немного выровнять будущую рабочую площадку. Очертите периметр и по углам выполните установку арматуры. Нужно учесть предполагаемую ширину обвязки, сваи нужно погружать в почву по центру. Арматура соединяется с помощью сильно натянутой веревки. По веревке на просчитанном заранее расстоянии арматурой (больше 50 см) ставятся все точки. Отсчет ведется от точки пересечения веревки.

Проводить установку арматуры нужно, учитывая близкое расположение мест бурения. Нужно изменить диагонали, чтобы убедиться в том, что расстояния одинаковы. В случае если сваи закручиваются с помощью бура, то он по диаметру должен быть чуть шире, чем труба сваи.

Ставить сваи нужно начинать с углов. Важно выдерживать одинаковое расстояние между трубами. Во время установки можно ставить магнитный уровень, чтобы соблюдать вертикальность. Максимальное отклонение от вертикали — 1-2^°. Чем плотнее расположены трубы, тем более прочным получится фундамент.

Вернуться к оглавлению

Процесс установки винтовых свай

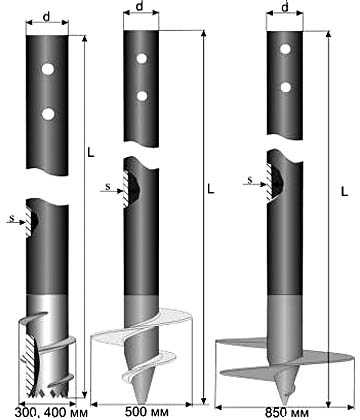

Виды винтовых свай.

Во время закручивания свай в почву трубы используются в качестве рычагов. В трубу вставляется лом. Используя его, надеваются рычаги из трубы, имеющей больший диаметр.

Это довольно тяжелая физическая работа, поэтому можно использовать стройтехнику или нескольких сильных помощников.

Существует разница между использованием бура и ручным вкручиванием сваи. Если использовать бур, то земля вокруг скважины разрыхливается, что нежелательно, если вы хотите получить надежный свайный фундамент.

Ручное вкручивание, наоборот уплотняет грунт вокруг трубы. Если все же вы решили делать лидерные скважины с помощью бура, то глубина должна получиться на 1-2 метра меньше, чем общая длина сваи. Выравнивать их можно по-разному. Для этого допустимо использование лома, распорки или винтового домкрата.

Вернуться к оглавлению

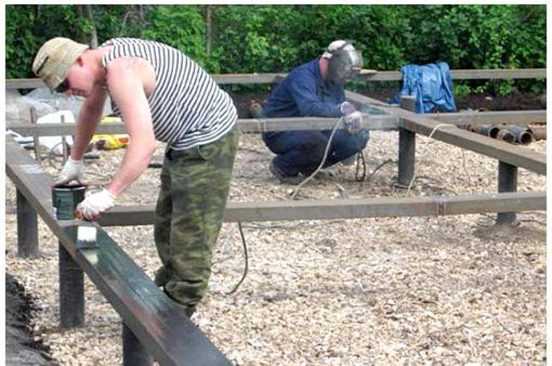

Монтаж каркаса свайного фундамента

Определяется уровень свайного поля. Для этого можно использовать лазерный уровень или шпагат. После этого сваи обрезаются и в них заливается бетонный раствор. Далее вставляются оголовники, привариваются с последующей защитой швов. На них производится монтаж объединяющей общей связки (двутавровой балки или швеллера), придающей дополнительную прочность и надежность всему фундаменту. К общей связке производится обвязка, выполненная с помощью бруса, которая будет выполнять функцию основания будущей постройки.

Особенности свайной конструкции и связанные с ними дополнительные советы:

1. Для варки свайных наконечников лучше подбирать сталь, имеющую марку 20-25, технология ХТС.
2. Лопасть делать тем сложнее, чем она шире, потому что с ростом ширины разгибание металлического диска становится все сложнее.
3. Если погружение сваи прошло неудачно с последующим ее перекосом (камень, порода, особенности почвы), тогда лучше просто срезать ее болгаркой и рядом вкрутить еще одну. Выкручивать не рекомендуется, потому что повреждается целостность грунта с его возможным последующим проседанием.

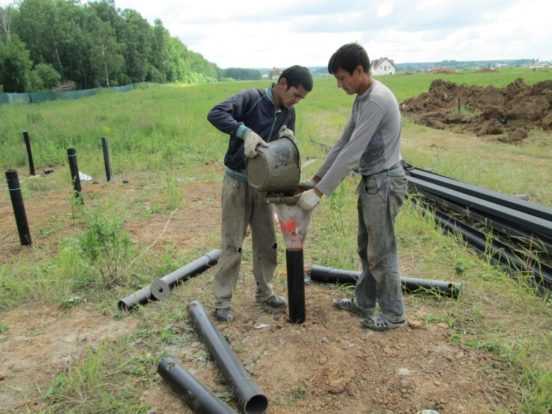

4. Нужно внимательно наблюдать за наполнением трубы раствором. Заливать нужно очень аккуратно и тщательно.
5. Если свая имеет 2 лопасти, тогда сваю нужно погрузить так, чтобы обе лопасти оказались ниже уровня промерзания почвы.
6. Швы после сварки нужно обязательно защищать антикоррозийным средством.

Винтовой фундамент своими руками сделать вполне реально. При качественном выполнении работы вы получите отличную, крепкую и долговечную конструкцию.

masterbrusa.ru

плюсы и минусы, монтаж, установка, отзывы +видео

С недавних пор свайно-винтовые основания стали довольно часто применяться в строительстве. Причина проста — такой фундамент вполне возможно соорудить своими руками. А если будущая постройка сборно-щитовая, газобетонная или каркасная, то сваи для основания можно даже сделать самостоятельно. Технология это довольно новая, и не все знают об основных особенностях этого фундамента, предпосылках для его использования и о его преимуществах и недостатках.

Особенности фундамента на металлических сваях

Выбор фундамента — дело серьёзное, потому что многое зависит от конструктивных особенностей будущего сооружения и грунта на участке. Поэтому перед тем, как остановить свой выбор именно на свайно-винтовом фундаменте, следует тщательно изучить его плюсы и минусы, а также основные принципы монтажа.
Отличия свайного основания от плитного или ленточного состоят в следующем:

• каждая его свая передаёт грунту сфокусированную в конкретной точке нагрузку;
• сваи сделаны из металлических труб, которые гораздо хуже, чем железобетон, сопротивляются изгибу и подвержены воздействию коррозии;

  Винтовые сваи плохо работают на изгиб, поэтому в их полости заливают бетон

• вворачивание винтовых свай в грунт делает его рыхлым, а не плотным, в отличие от применения забивных свай.

Эти факторы являются определяющими при выборе такого фундамента. Соответственно, качество и срок службы свайно-винтового основания вплотную зависит от грунта. Лучшим грунтом для такого фундамента будет песок с фракциями мелкой гальки, суглинок или аллювий (намывные отложения). Входя в такой грунт, винтовой наконечник трубы проталкивает перед собой постепенно уплотняющийся конус земли, выжимая из него влагу и цементируя его мелкими фракциями глины. В итоге конус обретает прочность как у бетона, и смыкается с конусами остальных свай. Трубу заклинивает намертво, после чего её легче скрутить в штопор, чем вывернуть обратно. Таким образом, крепкое основание выполняется без нулевого цикла. Забивные сваи могут устанавливаться везде, кроме грунтов с непробивными включениями.

Винтовые сваи располагаются в шахматном порядке и обязательно выравниваются по уровню

Преимущества свайно-винтовых фундаментов

1. Низкая стоимость. Выгода получается довольно ощутимой — свайный фундамент обходится на 20–40% дешевле всех других.
2. Простота монтажа. Установку свай на большей части типов почв в короткий срок смогут провести три-четыре человека без использования дорогого оборудования.

   Винтовые сваи можно вкручивать без использования специальной техники

3. Быстрая установка. Понадобится лишь один-два дня, чтобы установить сваи даже на участке со сложным рельефом.
4. Возможность установки на участках с существенным уклоном. Что интересно, на стоимость монтажа это не влияет.

   Рельеф строительной площадки практически не влияет на стоимость фундамента из винтовых свай

5. Отсутствие потерь времени на усадку. Строить можно сразу после ввинчивания свай.
6. Лёгкая достройка. Наращивание фундамента или изменение проекта не требует существенных затрат и усилий.
7. Всесезонная установка. Ввинчивать сваи можно в любое время года.

   Винтовые сваи можно устанавливать даже зимой

8. Отсутствие мусора после строительства. Установка свай не повреждает окружающую среду.
9. Возможность установки как в болото и плывуны, так и в вечную мерзлоту.
10. Многоразовое использование. При необходимости сваи можно извлечь из грунта и установить в другом месте.

Недостатки винтовых свай

У винтового свайного фундамента имеются не только плюсы, но и минусы, которые надо учитывать:

1. Это основание не предназначено для блочных или кирпичных домов (предпочтительны деревянные или сборно-щитовые конструкции). Даже усиленное по прочности, оно все же проигрывает бетону.
2. Трудности с обустройством подвальных помещений — их приходится отстраивать отдельно.
3. Сваи сложно вкручиваются рядом с соседними конструкциями, потому что для их установки используются рычаги.

   В данном случае приходится использовать специальную технику, потому что ручной установке свай может помешать находящийся рядом гараж

4. Сваи фундамента плохо сопротивляются коррозии. Поэтому на качественном антикоррозийном покрытии экономить нельзя, а покупать сваи следует только у добросовестных производителей. Проблемой может также оказаться некачественный металл свай.
5. Есть грунты, на которых установить сваи будет очень сложно. Например, если твёрдый грунт находится на большой глубине, сваи придётся наращивать, а это требует дополнительных затрат.
6. Ограниченный срок эксплуатации. Во влажных грунтах с отличной от нейтральной кислотностью сваи из металла прослужат не более 60 лет.
7. Устройство такого фундамента требует досконального изучения грунта и специализированных расчётов. Проект должен быть индивидуальным.

Минусы такого фундамента будут малозначительными по сравнению с его плюсами, если строится:

• временный дом из лёгких материалов для проживания на время капитального строительства, к примеру, особняка;
• баня из дерева. Удалённость пола от земли обеспечивает приятный пар;
• хозпостройки, беседки, сараи, навесы, веранды, заборы;
• ворота распашного типа.

Фотогалерея: примеры сооружений на винтовых сваях

Основные виды свай

По сути, винтовая свая — это предварительно обработанная антикоррозийным средством металлическая труба с приваренной лопастью или без неё. Она входит в грунт наподобие самореза. Сваи бывают:

1. С разным диаметром. Чем толще труба, тем больший вес она может выдержать. Но следует понимать, что сваи диаметром более 108 мм вручную вкрутить будет очень трудно.
2. С разным размером ребра винта. С уширенной пятой — для грунта с низкой несущей способностью, с имитацией резьбы — для твёрдого мёрзлого грунта, который лучше не тревожить.
3. С разными по диаметру лопастями. Для влажных и зыбких грунтов лопасти сваи должны быть больше, чем для сухих и плотных.

В продаже также имеются специальные сваи с многовитковыми или многозаходными винтами, встроенным дренажом, из специальных, химически устойчивых материалов, с дополнительными лопастями, с наваренными оголовками.

В зависимости от типа грунта следут выбирать винтовую сваю с подходящим диаметром столба и размером лопасти

Монтаж свай

Свайно-винтовое основание устанавливается следующим образом:

• по всей длине сооружения, а также в углах и на стыках внутренних стен ввинчиваются сваи с шагом от одного до трёх метров;
• верхушки всех свай подгоняются под уровень и скрепляются балками (из дерева или металла), чтобы образовалась жёсткая конструкция, которую ещё называют ростверк.

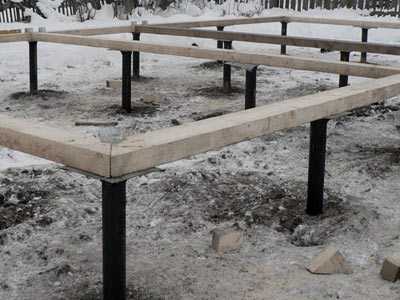

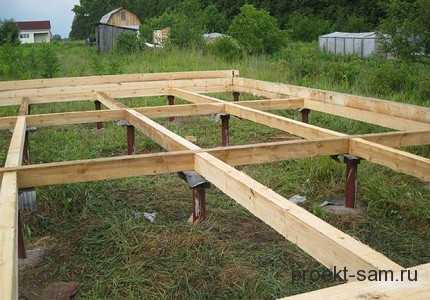

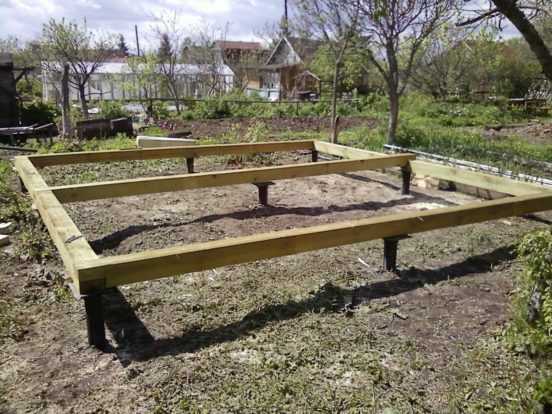

  Верхние части оголовков свай скрепляются металлическими или деревянными балками — ростверком

Существует несколько вариантов расположения свай:

1. Одиночное — каждая находится под опорой.
2. Ленточное — сваи расположены по периметру сооружения.
3. Полосами — сваи идут в два и более ряда.
4. Куст — сваи вбиты кучно в местах большой нагрузки или под несущими колоннами.
5. Поле — сваи вкручены в шахматном порядке или рядами.

Чтобы трезво оценить свои силы, перед установкой необходимо отдавать себе отчёт, какой объём работ придётся выполнить. На лёгком грунте винтовые сваи размером до 5 метров можно установить вручную. Для этого понадобится три помощника, двое из которых будут выполнять физическую часть, а третий следить за точностью установки.

Пошаговое руководство по установке фундамента из винтовых свай

1. Первым делом проводится расчёт материала для будущей постройки. Например, для постройки одноэтажной бани размером 6 на 6 метров с запасом понадобится 14 стандартных свай (длина 2,5 м, диаметр 10,8 см), установленных с шагом в 2–3 метра.

   Для бани размером 6х6 м понадобится от 10 до 14 свай

2. Далее с помощью колышков осуществляется разбивка свайного поля. Сначала расставляются угловые колышки, потом между ними натягивается бечёвка, и по ней устанавливаются все остальные.

   Разметка выполняется при помощи деревянных колышков и тонкой бечёвки

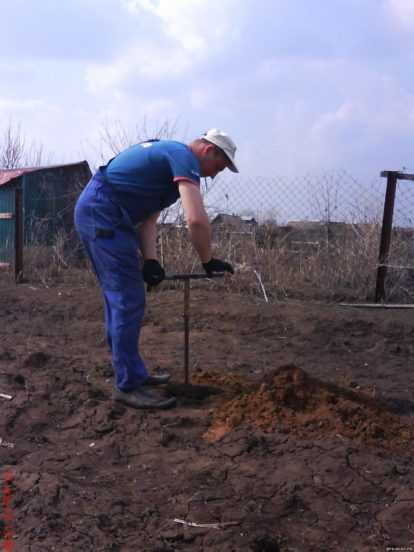

3. Используя ручной бур, проделывают заходные скважины под сваи. Ручной бур должен иметь длину штанги не менее 5 метров и диаметр до 30 см. Глубина и диаметр скважины рассчитываются исходя из особенностей грунта. Можно ограничиться и приямками в 20 см.

   Заходные ямы для свай можно подготовить при помощи обыкновенного садового бура

4. В специальные отверстия в верхней части сваи вставляется лом или арматура, на концы которого (-ой) надевают обрезки труб длиной 5–6 см. Охватывать основу хомутом, также как и пристраивать к ней ворот сбоку категорически нельзя, так как тогда её неминуемо перекосит. Заглубление сваи проводится путём прокручивания лома вокруг её оси. Крутят, как правило, двое, а третий измеряет вертикальность сваи при помощи уровня или отвеса. Отклонение свыше 1–2% недопустимо, иначе свая деформируется.

   В процессе вкручивания винтовой сваи обычно участвуют три человека: двое перемещают лом, а третий следит за вертикальностью сваи

5. Вкручивание производится ниже уровня промерзания грунта, поэтому надо заранее узнать эти показатели для своего региона. Когда свая пройдёт через этот уровень, она достигнет твёрдого грунта, и вкручивать её станет значительно тяжелее. Если труба наткнётся на камни, её придётся выкрутить, и вкрутить заново чуть под углом, пробуя сместить камень лопастями. После чего опять нужно проверить вертикальность сваи.

   Свая должна устанавливаться строго вертикально, максимально допустимое отклонение — 1–2%

6. После вкручивания всех свай их оголовки обрезают так, чтобы они образовывали горизонтальную плоскость. Подрезка выполняется болгаркой.

   Сваи подрезаются болгаркой с алмазным диском по уровню установки ростверка

7. Далее внутренние части свай бетонируются. Пустыми их оставлять нельзя, так как это чревато коррозией и сокращением срока службы. Заполняются трубы бетонным раствором из расчёта 1,5 ведра на каждую.

   Сваи обязательно нужно забетонировать раствором, иначе срок их службы значительно снизится

8. После заполнения свай выполняется обвязка фундамента. Если речь идёт о лёгком сооружении, то ростверк из металла необязателен. Достаточно установки металлических оголовков, к которым шурупами прикручивается деревянный брус. Стыки промазываются битумом.

   Для лёгкого сооружения ростверк можно сделать из бруса

9. Теперь свайно-винтовой фундамент готов, можно начинать возведение каркаса строения.

Видео: как закрутить винтовые сваи одному

Отзывы о винтовом фундаменте

Исходя из вышесказанного, свайно-винтовой фундамент соорудить не так просто, как кажется на первый взгляд. И годится он не для всех типов сооружений. Но тех, кто твёрдо уверен, что справится с задачей, он выручит и позволит сэкономить.

remoskop.ru

Устройство, плюсы и минусы свайного фундамента – установка его своими руками

Свайные фундаменты до недавнего времени почти не применялись в индивидуальном строительстве, за исключением регионов со сложным климатом и грунтами. Свайный фундамент под дом набрал свою популярность одновременно с технологией каркасного строительства. Именно компании, выпускающие лёгкие по весу домики, пригодные для круглогодичного проживания, впервые стали применять их достаточно широко.

Пример готового свайного фундамента

Они искали способ снизить стоимость строительства без потери качества, и решение оказалось в замене традиционного ленточного фундамента свайным.

Далеко не всегда возможно непосредственное опирание конструкций фундамента зданий на подстилающий слой грунта. В зависимости от условий, грунт может быть малопригодным для этого, обладая низкой или недостаточной несущей способностью, неустойчивым характером залегания, находиться в зоне вечной мерзлоты и тому подобное.

В таких случаях осуществляется проектирование свайных фундаментов и их устройство, что позволяет обеспечить передачу нагрузки от здания на лежащие ниже, более прочные и плотные слои грунта с предсказуемыми характеристиками.

Проект свайного фундамента на зыбком грунте

Свайные фундаменты широко используются в строительстве, поэтому разработано огромное количество вариантов, учитывающих практически любые условия возведения и предлагающие разнообразные решения как с учётом технологических возможностей, так и экономических аспектов.

Сегодня фундамент на сваях – один из самых востребованных на рынке частного и коммерческого строительства. Так как по своим ценовым показателям он оказывается значительно выгоднее классических решений, а по своим техническим характеристикам и сроку службы даже превосходит традиционные фундаменты.

Вернуться к оглавлению

Содержание материала

Где применяются свайные фундаменты

В большинстве российских регионов свайный фундамент применяется для строительства домов на слабых грунтах. Таковыми будут являться торфяники и болотистые почвы. Кстати, он будет и там, где достаточно высокий уровень грунтовых вод.

Схема монтажа свайного фундамента

Плитный или мелко заглубленный ленточный фундамент будет неэффективен на такой земле, так как верхний слой почвы просто не сможет выдержать большую нагрузку.

Проектирование и устройство свайных фундаментов регламентируется не только Строительными нормами и правилами, в частности, СНиП 2.02.03-85, но и другими нормативными документами, к которым относится, например «Руководство по проектированию свайных фундаментов». В нём изложены все рекомендуемые решения, применяемые для устройства данного типа фундаментов, определены параметры необходимых изыскательских работ, методы выполнения проектных и виды осуществляемых расчётно-конструкторских работ.

Рассмотрены вопросы расчёта свай по несущей способности, расчёт свайных фундаментов и оснований по деформациям, общие вопросы проектирования свайных фундаментов.

Готовый проект свайного фундамента

Отдельно выделены особенности проектирования в специфических условиях, таких как просадочные грунты, набухающие грунты, подрабатываемые территории или сейсмические районы.

Свайный фундамент представляет собой более сложную систему, чем просто набор свай, поэтому для квалифицированного расчёта других элементов применяются и иные рекомендованные к использованию материалы, например, «Пособие по проектированию железобетонных ростверков свайных фундаментов».

Использование нормативной литературы позволяет обеспечить высокое качество проектных работ и обоснованное принятие экономических решений без ущерба безопасности и долговечности зданий и сооружений.

Именно для этого используют сваи. Вертикальные конструкции опускаются на достаточную глубину в землю и передают нагрузку на более плотные слои грунта, которые располагаются ниже. Цена такого фундамента более низкая, чем на классические типы фундаментов с выемкой грунта.

Также установка свайного фундамента станет оптимальным решением в районах вечной мерзлоты и там, где имеются подвижные грунты.

Домик для отдыха на берегу реки или вблизи водоёма тоже лучше ставить на свайный фундамент. При использовании качественной гидроизоляции конструкция прослужит намного дольше, чем прочие типы фундаментов.

Вернуться к оглавлению

Виды используемых свай

Свайные фундаменты различаются по нескольким параметрам. Определённый тип подходит для эксплуатации в конкретных условиях. Также от этого зависит стоимость обустройства фундамента, которая включает в себя требуемые стройматериалы и работу специализированной техники.

По используемым материалам

Сваи могут быть изготовлены из различных материалов. Для фундаментов под разные строения и сооружения используются сваи из дерева, металла, бетона и железобетона, а также комбинированные виды свай.

Последний тип считается одним из самых надёжных, так как разные материалы по-разному подвергаются коррозии, как следствие, дольше сохраняют свой первозданный вид и выполняют основные функции.

По методу погружения

Первое и основное различие свай – это использование полностью готовых единиц, которые опускаются в грунт и свай, требующих изготовления на месте.
К первому виду относятся забивные, буроопускные и винтовые сваи. Ко второму –

буронабивные и комбинированные.

Забивные и буроопускные сваи чаще используются при возведении фундаментов в многоэтажном строительстве. Они представляют собой весьма объёмные бетонные или железобетонные балки. Цена на сами конструкции достаточно высокая, а для их установки требуется крупная строительная техника.

Аренда спецмашин при индивидуальном строительстве встанет в копеечку.

По несущим нагрузкам

Все сваи подразделяются на два основных типа:

1. Сваи-стойки, которые проходят мягкие и ненадёжные слои грунта и, в конечном счёте, опираются на твёрдую породу.
2. Сваи, которые остаются «висеть» в земле. Такие сваи используют в том случае, когда твёрдая порода находится на недосягаемой глубине или её просто нет, например, в условиях вечной мерзлоты, или на болотах и торфяниках.

В первом случае вся несущая нагрузка, передаваемая от здания на фундамент, переходит на твёрдые слои породы, и здание, получается, под собой имеет надёжную опору.

Во втором случае действует иной принцип. Нагрузка распределяется равномерно на все сваи, а сваи удерживаются в грунте за счёт силы трения между поверхностями сваи и земли. И те и другие неплохо зарекомендовали себя и используются в строительстве на равных условиях.

Вернуться к оглавлению

Типы свайных фундаментов

Свайный фундамент представляет собой поле из отдельных свай. Их количество, расстояние между сваями, способ распределения и обвязки рассчитывается индивидуально под каждый проект дома. Сверху каждая свая может иметь небольшую площадку или выведенную арматуру. Это необходимо для последующего монтажа обвязки.

Фундамент на винтовых сваях

Винтовые сваи – безусловный лидер в сфере частного строительства. Большинство каркасных проектов в основе имеют фундамент на винтовых сваях. Свая представляет собой металлическую трубу, заостренную снизу и с приваренной винтообразной лопастью.

По сути, это не что иное, как большой саморез, только без шляпки. Такая свая просто вкручивается в грунт. Для этого может использоваться строительная техника, или возможно обустроить свайный фундамент своими руками. Одна из самых бюджетных и нетрудоёмких технологий.

Готовый фундамент на винтовых сваях

Винтовые сваи могут быть комбинированными. Если классическая винтовая свая – полая металлическая труба, то комбинированная предполагает заполнение пустоты бетонным или железобетонным раствором.
К плюсам фундамента на винтовых сваях относятся его низкая стоимость, возможность установки без применения тяжелой техники, использование в условиях вечной мерзлоты и на болотистых почвах.

Минусы такого фундамента – недолговечность, по отзывам, он может простоять около 70 лет. Ещё один недостаток – фундамент на винтовых сваях без ростверка может выдержать только легковесные конструкции, например деревянные или каркасные дома. Для каменных, кирпичных или блочных построек лучше использовать другие, более прочные фундаменты.

Фундамент на буронабивных сваях

Буронабивные сваи – вид свай, который изготавливается на месте с применением бетонного или железобетонного раствора и армирования. Для начала на строительном поле, размеченном согласно чертежу, бурятся скважины. Вертикальные шахты усиливаются армированием, а затем заливаются раствором.

В зависимости от типа грунта, на котором производится монтаж фундамента на буронабивных сваях, могут использоваться различные обсадочные материалы.

Например, в случае сыпучих и песчаных грунтов, в шахту может быть опущена специальная полая труба. Технология допускает изолирование стенки рубероидом, толем, полиэтиленовой плёнкой. В зависимости от используемого материала, после заливки обсадка может быть убрана, а может быть оставлена в шахте, выполняя функцию гидроизоляции.

Монтаж буронабивных свай

Сваи, изготовленные по последней схеме, с применением обсадочно-изолирующих материалов, служат дольше, чем простые буронабивные сваи.

Плюсы такого фундамента – простота в установке. Одна из разновидностей буронабивного фундамента – столбчатый. Такой фундамент можно обустроить без применения специальной техники. Углубления для свай выкопать или пробурить вручную, самостоятельно сделать раствор и залить основание.

Ещё одно достоинство – возможность поставить дом даже в труднодоступном для техники месте, почти вплотную с другими строениями.

Однако такой фундамент будет являться недолговечным и менее прочным. Без специальной гидроизоляции заливные сваи достаточно быстро разрушаются. К минусам можно отнести невозможность их эксплуатации в регионах, где наблюдаются горизонтальные подвижки грунта.

Схема для постройки буронабивного свайного фундаментаВернуться к оглавлению

Виды используемой обвязки

Сами по себе сваи представляют собой просто столбы или стойки. Для того чтобы они превратились в полноценный фундамент необходима обвязка свайного фундамента. Свайно-ростверковый фундамент по своим характеристикам превосходит ленточные и монолитные плитные фундаменты. Он считается более устойчивым к любым подвижкам грунтов. В зависимости от веса строения используются различные решения.

Сваи-колонны

Самый простой вид сваи – это свая-колонна, которая используется в качестве фундамента для забора или лёгкого летнего домика. Она же будет продолжением и основой сооружения, которое будет монтироваться вокруг сваи. Какая-либо обвязка в этом случае не требуется.

Обвязка из бруса

Чаще всего используется при обустройстве свайно-винтового фундамента под строительство лёгкого каркасного или бревенчатого дома.

Функцию ростверка в этом случае выполняет 200-й брус из лиственницы. Если делаете свайный фундамент своими руками, то брус стоит укладывать на специальные площадки, которыми оборудована каждая свая, и надежно крепить болтами и стяжками. Места стыковки двух элементов обвязки оформляются пазом.

Металлическая обвязка

Ростверк на свайно-винтовом фундаменте может быть выполнен из профиля, швеллера или уголка. В этом случае монтаж происходит с применением сварки.

Так же крепление возможно на болты, если изначально свайно-ростверковый фундамент предусматривает такую конструкцию. Для этого каждая свая должна быть оборудована небольшой площадкой с отверстиями под два или четыре болта, также как и обвязка, идущая в комплекте.

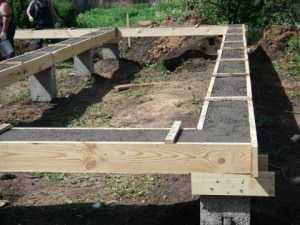

Пример обвязки свайно-ростверкового фундамента

В этом случае свайное поле должно быть установлено с минимально допустимой погрешностью, иначе обустройство ростверка станет невозможным.

Монолитный ростверк

Свайно-ростверковый фундамент – это гибрид свайного фундамента и классического ленточного или плитного. В случае, когда необходима особая жёсткость конструкции, применяется следующая схема: поверх свай собирается опалубка и делается монолитный ростверк в виде плиты или ленты.

Лучше всего такая конструкция сочетается с буронабивными сваями. В этом случае армирующие элементы каждой сваи выводятся наверх и становятся основой ростверка. При этом дополнительное армирование ростверка также необходимо.

Вернуться к оглавлению

Этапы работы при устройстве свайных фундаментов

Доверить специалистам или обустроить свайный фундамент своими руками – возможны оба варианта. Работы можно выполнять как с применением строительной техники, так и воспользоваться электрическим или ручным буром для ям, или вовсе выкопать шахты вручную.

Земельные изыскания

Устройство свайных фундаментов происходит на достаточно сложных грунтах. Чтобы избежать ошибок в проектировании и рассчитать осадку свайного фундамента, целесообразно заказать земельные изыскания. Несколько пробуренных информационных шахт и детальный анализ специалиста, который будет представлен в виде официальных документов – карты грунтов, позволит сделать точный расчёт и определить оптимальную глубину шахт под сваи.

В том случае, если заказывать свайный фундамент без геологической разведки, есть риск изготовить сваи недостаточной длины.

Схема устройства сваяного фундамента

Вторая проблема, с которой можно столкнуться – упереться в скальную породу на одном из участков свайного поля, что не позволит вкрутить сваи на необходимую глубину.

Проектирование

Устройство свайных фундаментов предусматривает не только процесс физической работы, но и включает в себя обязательный бумажный период. Во время проектирования свайных фундаментов делаются расчёты, которые позволяют определить размер свайного поля, глубину шахт и их количество, расстояние между сваями.

Более лёгкие конструкции позволяют располагать сваи в фундаменте на расстоянии 2,5 метра друг от друга. Расчет фундамента для тяжёлых сооружений и на сложном грунте требует увеличения частотности – расстояние может сокращаться до 1 метра. Также сваи могут опускаться в грунт не вертикально, а под определённым углом, что усиливает конструкцию.

Проектная схема с расчётами свайного фундамента

На чертеже обязательно должны быть обозначены наиболее нагруженные участки дома: длинные прогоны без дополнительных стоек или несущих поддерживающих колонн, расположение тяжелых элементов – камина, печи. Фундамент в этих местах должен быть также усилен, в некоторых случаях в изначально разработанную схему добавляют дополнительные сваи.

Обустройство свайного поля

Свайное поле должно полностью соответствовать расчётной схеме. Допускается минимальная погрешность. Это касается как координат расположения сваи, так и её отклонения по вертикальной оси.

Такая точность необходима для того, чтобы нагрузка, передаваемая от здания на фундамент, распределялась равномерно. Также этот параметр напрямую влияет на качество возведения ростверка.

Когда пробурены шахты, любым доступным способом вкручиваются сами сваи. Именно на этом этапе необходим тщательный контроль за вертикальным и горизонтальным уровнями.

После установки всех свай, с помощью лазерного уровня делается отметка на каждой свае и производится обрезка излишков трубы. А поверх каждой сваи наваривается специальная площадка, на которую будет крепиться ростверк. Кроме этого, необходимо сделать обвязку свай по периметру и в случае необходимости усилить диагонали.

Установка ростверка

В зависимости от способа установки ростверк на свайном фундаменте подразделяется на высокий, низкий и заглубленный.

Кроме того, он может быть выполнен в форме ленты, идущей по всему периметру, а также опоясывать сваи под несущими внутренними конструкциями. Внешне такой ростверк напоминает ленточный фундамент. В отдельных случаях монолитный ростверк может представлять собой плиту.

Как сделать свайный фундамент в этом случае? Технология такая же, как и при обустройстве фундамента с более простой обвязкой.

Пример лёгкой обвязки свайного фундамента

Если после вкручивания свай предполагается обустройство плиты, необходимо вывести свайную арматуру, соединить её с арматурой будущей плиты, собрать опалубку и уже после этого заливать основу.

Благодаря обустройству монолитных ростверков применение свайно-винтовых фундаментов стало возможно в промышленном и коммерческом строительстве. Большая нагрузка равномерно распределяется на все сваи, что обеспечивает надёжность и прочность всей конструкции.

Утепление фундамента

Утепление свайного фундамента не требуется. При отсутствии ростверка достаточно будет закрыть свайное поле – расстояние между домом и землёй. Защитив его от ветра, вы защитите дом и от холода. Необходимый слой утеплителя, который поддерживает нужную температуру в здании, заложен в пространство между основанием и полом дома. В том случае, если фундамент дополнен ростверком, то утепляется именно этот элемент.

Для этого в первую очередь применяется ветрозащитный экран, который закрывает пространство под домом. А в случае необходимости используют классические теплоизоляторы, которые применяют для утепления ленточных и монолитных фундаментов. Чаще всего это полистирольные плиты. В случае обустройства неглубокого цоколя возможно утепление фундамента термопанелями. Для этого цоколь снаружи закрывается асбестоцементными плитами, также может использоваться листовой шифер или фасадные комбинированные плиты, а внутри уже крепится любой тип утеплителя.

Фасадные работы

Отделка свайного фундамента возможна различными материалами. Для этого применяют сайдинг, кирпич, искусственный или натуральный камень, панели, имитирующие любую поверхность. Выбор материала для облицовки зависит от общего стиля оформления дома.

Само по себе здание, которое стоит на фундаменте из тонких свай смотрится не очень эстетично. Облицовка помогает не только улучшить внешний вид, но ещё и дополнительно утеплить дом, так как закрытый цоколь препятствует попаданию под дом лишней воды и защищает от ветра.

Прежде чем заниматься какой-либо отделкой, необходимо грамотно закрыть пространство под домом. Сделать это можно с помощью возведения забирки. Это специальная стенка, которая возводится близко с основанием дома, но никак не привязана к нему. Поэтому когда фундамент начинает гулять, осаживаясь неравномерно, защита и облицовка, которая крепится к этой стенке, не деформируется.

На этом видео – монтаж свай для фундамента в реальных условиях.

Вернуться к оглавлению

Отзывы, которые приходили в редакцию нашего сайта о строительстве свайного фундамента для своего дома

Сергей, Московская область. Капитальный дом.

«Дому уже пять лет, каркасник строил сам. Фундамент выбрал на винтовых сваях, они на 4,5 метра уходят в землю, над землёй осталось около 50 см. Заказывал металлические со специальной антикоррозийной обработкой, бурил и устанавливал производитель. Установка заняла три дня. До настоящего момента нареканий нет. Окна, двери открываются исправно, по фасадам никаких трещин, то есть, усадки нет или она минимальная, так что на эксплуатационных характеристиках это не отражается».

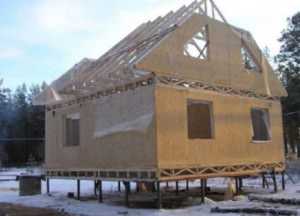

Проект дома на свайном фундаменте

Алексей, Пермская область.  Дачное строительство.

«Если и ставить дом на свайном фундаменте, то однозначно только закрывать цоколь и вешать фасады. На даче старый дом на ленточном стоит, давненько уже. По весне гуляет, да и сам фундамент уже трещинами пошёл. А новый поставил на свайном, сам заливал.

Всё хорошо, нареканий нет. Однако каждую весну проводить уборку на участке – реальная проблема. Под дом задувает всякий мусор, там постоянно сыро и грязно всю весну. Просыхает и перестает тянуть сыростью только к концу июня. Но тогда появляется другая беда – пыль. Два года помучался, сейчас буду закрывать, может проблема и решится. Хотя сырость может пойти в дом».

Эдуард, Башкортостан. Загородный коттедж.

«Строил для себя, никуда не торопился. Остановился на винтовых сваях с заливкой, так как участок – бывшее осушенное болото, торф.

Дом со свайным фундаментом построенном на торфяном грунте

После установки для надёжности выждал год, пока фундамент не даст естественную осадку, так как слышал отзывы, что иногда монтажники могут промахнуться, и один из участков фундамента просто со временем уйдёт в грунт. За год уровень не изменился. После этого начал строительство.

Дом в два этажа, но не тяжёлый – из оцилиндровки. Стоит седьмой год. Почти сразу после завершения коробки закрыл цоколь и утеплил. Снаружи – природный камень и вентиляция. Считаю, что для нашего региона – одно из лучших решений. У соседей в посёлке есть и на ленточных, и на плитных фундаментах дома, мне не нравится, как они гуляют».

proekt-sam.ru

как сделать фундамент на винтовых сваях (полное описание и рассчет)

В этой статье рассмотрен весь процесс монтажа винтового фундамента своими руками. Полное описание и расчет свайно-винтового фундамента далее.

О производителях винтовых свай

Винтовые сваи можно изготовить своими руками, но необходимо соблюдать требования международного стандарта

Различные статьи компаний, имеющих сбыт на рынке строительных товаров, как правило, единодушно призывают к тому, что сваи для свайно-винтового фундамента нужно обязательно покупать (а не изготавливать самому). Подкрепляются  утверждения, только одним, но убойным аргументом – собственноручно изготовленные сваи недостаточно надежны. Они не смогут стать гарантом безопасности для жилого дома и способны лишь на то, чтобы держать на себе фундамент баньки или дачного домика.

Однако изготовление и монтаж винтовых свай своими руками часто обусловлено не столько экономическими соображениями, сколько заботой о качестве и надежности. Существуют много фирм на рынке, производящих сваи по всем требованиям технологии. Но есть и такие, которые делают их из труб, бывших в употреблении. Кроме того, трубы могут не соответствовать требованиям.

По международным стандартам надежность конструкции обеспечивается при толщине стенки трубы не менее 9, 5 мм. (Международный строительный код 2009, пункт 1810.3.5.3.)

Чем обусловлено применение свайного фундамента, как устроена свая

Расчет свайно-винтового фундамента, опеределение нагрузки на сваю

Необходимость возведения фундамента по данной технологии часто вызвана характерными признаками грунта (суглинок, плывуны, макропористая почва, песчаная, глинистая и т. Д.). Метод использования свай придает дому бóльшую надежность и делает структуру свайного фундамента прочной и устойчивой на местности с нестабильным грунтом. Иногда дом на сваях делают потому, что техника не может пройти в данной местности: нет дороги.

Обычно на свайном фундаменте возводят легкие и прочные дома: из бруса, каркасные, блочные, из сборных панелей. Способы размещения свай обусловлены задачами строительства. Для частных домов используют, в основном,  способ свайного поля. Здание малой площади расположено на свайном фундаменте, который испытывает значительные вертикальные нагрузки. Их связывают, для повышения прочности по периметру или объединяют ростверком (бетонное покрытие с армированием). Используются они по принципу действия сваи-стойки, когда давление от веса здания должно переходить на грунт.

Свайно-каркасный фундамент подходит для домов легкой конструкции, например, каркасного

Основным правилом при учете надежности должен являться правильный расчет несущей способности сваи, изготовленной самостоятельно, а также характеристики грунта. Другими словами, какую нагрузку способна выдерживать отдельная свая, чтобы впоследствии не было риска осадки. Рассчитывая способность сваи выдерживать нагрузки, исходят из того, каким окажется вес построенного дома.

Максимальная нагрузка

Средняя нагрузка на трубу диаметром 56 мм, не должна превышать 5 тонн

Насколько глубоко свая должна входить в землю? Обычно ее заглубляют от 1, 5 до 3 метров.

Главное условие – она должна пройти слой грунта, промерзающий зимой. Свойство грунта удерживать влагу в порах особенно свойственно супесям и суглинкам. Зимой вода замерзает и занимает в почве бóльший объем. Эту особенность называют пучением грунта и строители хорошо знают, что нужно ограничивать усадку дома с помощью допустимых величин. Говоря иначе, давление дома на свое основание не должно быть выше расчётного сопротивления грунта, подверженного силам пучения.

Конечная часть сваи с винтом должна находится в прочном слое, не содержащем грунтовых вод и ниже слоя промерзания почвы.

Как рассчитать глубину, на которой должен остановиться нижний конец сваи? Можно обратиться к нормативным документам и воспользоваться таблицей 1. Чтобы определить, насколько должна быть забита свая именно в вашем случае, воспользуйтесь тем же документом – таблица 2. Скачайте весь документ СНиП о строительстве свайных фундаментов (Ссылка на скачивание .doc файла СНиП 2.02.03-85 «Свайные фундаменты»).

Таблица 1. Расчет заглубления винтовой сваиТаблица 2. Расчет заглубления винтовой сваи для разного рода грунтов

По показаниям, приведенным в таблицах, свая из трубы диаметром в 56 мм. способна выдержать нагрузку до трех тонн. Необходимо знать, что для данной трубы средняя нагрузка не должна превышать пяти тонн. Уверения продавцов о нагрузке в 20 тонн ничем не обоснованы.

Коррозийные показатели свай винтового фундамента

Сваи обязательно надо обрабатывать антикоррозийными средствами

В работах на тему свайных фундаментов (Н. С. Метелюк, Г.Ф. Шишко, А. Б. Соловьева, В. В. Грузинцев. Сваи и свайные фундаменты. Справочное пособие.- Киев.: Будивельнiк, 1977) приводятся данные о коррозии, которым подвергается свая в грунте. Этот показатель определен двумя или пятью десятыми миллиметра в год. Британский стандарт BS 8004 “Фундаменты” (пункт 10.3.5) указывает, что в не разрушенных грунтах этот показатель составит один-два миллиметра за 90-100 лет. Рассчитывайте, насколько грунт агрессивен, учитывайте качество стали и покрытие, применяемое против коррозии.

Основные параметры при расчете:

• условия грунта
• режим залегания грунтовых вод
• особенности свай, их изготовления
• присутствие шлама (пылевые и мелкие составляющие) в твердой почве конечной точки

Как изготовить сваи своими руками

Свая состоит из трех частей:

1. Собственно, сама свая, ее несущая часть – это труба определенного диаметра, от 86 мм. и выше.
2. Винт, наваренный на заостренный конец сваи.
3. Специальный оголовок, на который крепится обвязка или брус.

Свая изготавливается из трубы нужного диаметра, если наконечник не литой, его изготавливают следующим образом: концы труб режутся на сектора на необходимый размер вглубь по лекалу. Затем они свариваются на конус. Швы рихтуют.

Для винта используют отработанные диски или режутся новые по шаблону, из стали в 5-6 мм.

Шаблон для изготовления винта для сваи

Наружный диаметр учитывает особенности грунта. Чем глубже расположена свая, тем меньше винт.

Тисками зажимают заготовку винта, растягивают его (а проще говоря – выколачивают нужный размер).
Затем он к свае крепится при помощи сварки, ее покрывают антикоррозийным покрытием или красят.

На сваи изготавливается оголовок. Он становится основанием для крепления швеллера или балки. Лопасти сваи должны быть шире диаметра трубы минимум на 30 мм.

Монтаж свайного поля

Разметка

Разметку площади проводят с помощью веревки и колышков, сваи должны распределятся равномерно

Перечислим инструменты:

• арматура для разметки
• уровень магнитный и обычный, для точности можно использовать лазерный уровень
• рычаги
• болгарка
• сварка
• составляющие для бетонной смеси, емкость.

По углам тщательно расчищенного и по возможности выровненного участка установите арматуру, по очерченному периметру. Учтите ширину будущей обвязки, трубы (сваи) должны забиваться по центру. Колышки или арматуру соединяют веревкой, которую следует сильно натянуть, чтобы она нигде не провисала. По веревке на расстоянии, просчитанном заранее, устанавливаются все точки (при помощи арматуры больше 50 см.). Отсчет нужно вести от места пересечения веревки. Поле может быть самым разным.

Устанавливайте арматуру с учетом того, что места бурения будут располагаться рядом. Измерьте получившиеся диагонали, чтобы убедиться в том, что расстояния равны. Если при закручивании свай используется бур, то его диаметр должен быть чуть больше диаметра трубы. Начинайте установку свай с углов. Расстояние между сваями должно быть одинаковым, на сваю установите магнитный уровень (угол наклона не больше 1-2 градусов), чтобы она не ушла от вертикали. Чем свайное поле будет более плотным, тем надежнее будущий фундамент.

Установка винтовых свай своими руками

Сваи закручивают, применяя рычаги либо технические средства

Сваи закручивают при помощи труб, используя их как рычаги. Вставляют в трубу лом и с его помощью надевают рычаги из трубы с большим диаметром. Нужно сказать, что это очень трудозатратная операция, которую лучше делать с сильными помощниками. Или воспользоваться услугами техники.

Использовать ли бур для того, чтобы установить сваи? На этот вопрос существуют разные мнения. Иногда делают лидерные отверстия буром, что облегчает ее последующее забивание, но нарушает плотность почвы. Когда свая непосредственно вкручивается в землю, то грунт возле нее уплотняется за счет того, что свая его вытесняет. Характеристики уплотненного грунта повышаются, особенно по сравнению с рыхлым. Вероятность того, что в ствол шахты проникнет вода, становится меньше.

Если делать лидерные отверстия, то короче на метр или два длины сваи в целом.

Иногда сваи выравнивают подручными средствами: ломом, распорками. Расхождение не более 2 см. можно устранить с помощью винтового домкрата.

Монтаж общего каркаса

К установленным сваям приваривают оголовники, выравнивая все по уровню

По шпагату или лазерному уровню определяют общий уровень поля, затем обрезают сваи. Делают раствор и заливают в трубы. Вставляют оголовники, приваривают, зачищают швы. На оголовники монтируется объединяющая общая связка, что придает всей конструкции жесткость и устойчивость. К ней делают обвязку, которая служит основанием дома.
На оголовники монтируется объединяющая общая связка (швеллер или двутавровая балка), что придает всей конструкции жесткость и устойчивость. К ней делают обвязку из бруса, который служит основанием дома.

По ходу познакомьтесь со свайно-ростверковым фундаментом.

Сваи можно использовать при строительстве каркасных бань.

Когда вы выстроите дом, то ему обязательно будет нужна лестница на второй этаж.

Конструктивные особенности свай, практические советы:

• Наконечники для свай лучше варятся из стали марки 20-25, по технологии ХТС.
• Чем больше диаметр винта, тем сложнее сделать лопасть, так как очень трудно разогнуть металлический диск.
• Если не удалось вогнать сваю строго по вертикали и она сильно ушла в сторону (порода, камни), ее можно срезать и вогнать рядом другую. Не стоит вывинчивать ее, это приводит к проседанию в процессе эксплуатации.
• Следите за тем, чтобы раствор полностью заполнил трубу, выполняйте эту операцию как можно тщательнее.
• Если сваи состоят из двух лопастей, они обе должны находиться ниже уровня промерзания земли, иначе грунт, ввиду того, что он подвержен пучению вследствие промерзания, будет воздействовать на лопасть, находящуюся в мерзлом грунте, действуя «на разрыв».
• Не забывайте покрывать места сварки антикоррозийным покрытием.

orcmaster.com

Свайно-винтовой фундамент: технические особенности и применение

Оглавление:
Сваи винтового фундамента и их устройство
Свайно-винтовой фундамент: преимущества и недостатки
Как производится монтаж свайно-винтового фундамента своими руками

В отличие от стандартных способов возведения фундамента, которые предполагают такие трудоемкие процессы, как земляные работы и заливка бетона, свайно-винтовой фундамент устроен намного проще. К тому же, такое основание дома обладает большим количеством преимуществ, отказываться от которых просто нельзя. Эта технология была изобретена в начале XX века и только теперь начинает приобретать популярность. Об этой технологии мы и поговорим в текущей статье, в которой вместе с сайтом stroisovety.org подробно изучим ее основы, разберемся с преимуществами и недостатками винтовых свай, научимся выполнять расчет и их установку своими руками.

Свайно винтовой фундамент фото

Сваи винтового фундамента и их устройство

С преимуществами разобрались, теперь пора уделить внимание самим сваям и разобраться с их конструкцией. По сути, винтовая свая является обыкновенной толстостенной трубой, с одного конца которой имеется крупногабаритная резьба, сделанная таким образом, что при завинчивании ее в грунт она не вынимает его наружу, а наоборот уплотняет.

Если разбираться с типоразмерами винтовых свай, то в зависимости от почвы, в которую они устанавливаются, а также массы будущего строения, их изготавливают диаметром от 100 до 300мм. Толщина стен, также в зависимости от вышеперечисленных факторов, может варьироваться в пределах 8–12мм. Если вести речь об их длине, то она может составлять от 0,25м до 2,5м. При необходимости погружения свай на большую глубину, их конструкция предусматривает наращивание.

Устройство фундамента на винтовых сваях фото

Верхняя часть винтовых свай отличается по конфигурации – так называемая пятка может иметь круглую, прямоугольную или U-образную форму. Их выбор обусловлен типом строения.

Винтовая свая, в зависимости от обстоятельств, в которых она может эксплуатироваться, покрывается серьезным антикоррозийным покрытием. Для этого используется технология, с помощью которой защищают корабельное днище. Как правило, гарантийный срок эксплуатации винтовых свай составляет от 50 лет, а фактический и того больше.

Свайно-винтовой фундамент: преимущества и недостатки

Преимуществ у винтового фундамента, как говорится, хоть отбавляй. Среди их огромного количества можно выделить следующее:

1. Во-первых, это отсутствие трудоемких процессов, связанных с выниманием большого количества грунта и заливкой железобетонных конструкций, как, например, при закладке ленточного фундамента.

2. Во-вторых, необходимости в каких-либо подготовительных мероприятиях нет – не нужно выравнивать площадку для строительства, утрамбовывать грунт. В этом отношении подобные постройки относят к экологическим зданиям, так как они не нарушают естественное природное окружение.

3. В-третьих, доступность. В денежном эквиваленте устройство фундамента на винтовых сваях обходится намного дешевле, чем классические основания строений.

Преимущества свайно винтового фундамента

4. В-четвертых, это простая технология установки и сборки винтовой конструкции фундамента. Дело в том, что практически во всех случаях фундамент полностью возводится с помощью одной только сварки. Здесь все зависит от типа будущей постройки и используемого при ее возведении материала. Естественно, что для строительства кирпичного дома на винтовых сваях придется установить бетонный армированный пояс.

5. В-пятых, если речь идет о строительстве легковесных зданий, то фундамент из винтовых свай можно собрать самостоятельно.

6. В-шестых, это возможности такого фундамента. Винтовые сваи можно использовать на любых типах почвы, включая активные подвижные грунты. «Винт» с легкостью проходит верхние слоя почвы и, как говорится, докапывается до коренных твердых пород. Кроме того, винтовой фундамент дает возможность быстрого и легкого строительства на подтопляемой почве.

Расчет фундамента на винтовых сваях

Недостатков у этого типа фундамента не так уж и много. К ним можно отнести следующие моменты:

1. Заведомо крупное строение, обладающее огромной массой, с их помощью построить невозможно. Этот вид фундамента примечателен тем, что он отлично подходит для частного строительства.

2. Невозможность контроля завинчивания свай. Как правило, в грунте могут содержаться твердые частицы, способные повредить антикоррозийное покрытие. А это гарантирует сокращение срока службы винтовых свай.

3. Долговечность винтового фундамента, по сравнению с бетонным, намного меньше.

4. Неравномерная осадка винтовых свай. Даже если выполнен правильный расчет фундамента на винтовых сваях в соответствии с весом строения, усадка каждой отдельно взятой сваи будет происходить неравномерно. Как результат – трещины, перекосы и тому подобные неприятности.

Свайно винтовой фундамент недостатки

5. Необходимость в дополнительной защите основания дома. Как правило, утеплить пол такого строения довольно проблематично – для этого разработан дорогостоящий комплекс мероприятий, который включает в себя изготовление цоколя, утепления подполья и т.д. Кроме того, не исключены проблемы с водопроводом и канализацией в зимнее время года.

6. Ну и последний, пожалуй, самый значительный недостаток – это негативные отзывы. Говорят, что спустя пару лет сваи винтового фундамента начинают жить, как говорится, самостоятельной жизнью, а не являться составной частью целостной конструкции. Все просто, со временем они просто разбалтываются в почве.

Итог один, и он не утешительный – практика показывает, что использование данного вида фундамента целесообразно исключительно в некапитальных строениях. Их удел – гаражи, сараи и тому подобные временные постройки. В общем, прежде чем выбрать основание для своего нового дома, необходимо тщательно взвесить все «за» и «против» и лишь потом принимать окончательное решение.

Деревянный дом на свайно винтовом фундаменте фото

Как производится монтаж свайно-винтового фундамента своими руками

Не будем глубоко внедряться в нюансы вопроса, как монтируется винтовой фундамент своими руками, а сосредоточимся исключительно на основных этапах работы.

1. Первым делом выполняется расчет количества необходимых свай и глубины их установки.

2. На втором этапе работ выполняется разметка мест их установки согласно плану будущего строения.

3. Дальше завинчиваются сами сваи. Закрутить их можно как с помощью специальной техники, так и вручную. Во втором случае установка ограничивается глубиной – усилиями трех–четырех здоровых людей сваи можно погрузить в грунт максимум на метр–полтора.

Винтовой фундамент своими руками фото

4. После того, как сваи вкручены, их устанавливают в уровень. Нивелирование может осуществляться двумя способами: в одном случае они могут докручиваться по мере необходимости, а в другом – просто срезаться.

5. После того, как сваи установлены в уровень, их полую структуру заполняют бетоном. Это позволяет значительно снизить подверженность свай коррозии.

6. Заключительный этап, который предусматривает свайно-винтовой фундамент своими руками – это монтаж так называемого ростверка (основание для дома). Здесь все зависит от материала, из которого планируется постройка дома. Ростверк для деревянного дома делается из мощного бруса, для кирпичных и блочных строений из металла и бетона.

Ну и в заключение хотелось бы еще раз напомнить следующее – несмотря на то, что свайно-винтовой фундамент расхваливают производители и строители, все же он не является надежной опорой для возведения капитальных построек, в которых планируется постоянное проживание. Прежде чем принять решение о строительстве дома на винтовых сваях, необходимо хорошенько подумать.

Автор статьи Александр Куликов

stroisovety.org
