Как правильно делать опалубку под ленточный фундамент – как правильно сделать своими руками, каково его устройство, а так же когда можно ее снимать

Опалубка для ленточного фундамента своими руками + фото

Создание ленточного фундамента для дома практически никогда не обходится без опалубки. Она придает форму бетонной конструкции, предотвращает отток воды из бетона, делает поверхность ленты гладкой, чтобы можно было легко сделать гидроизоляцию и теплоизоляцию. Как делается опалубка для ленточного фундамента своими руками?

Требования

Опалубка должна создавать оптимальный режим температуры и влажности, при котором бетон хорошо застынет и наберет максимальную прочность. Важное требование — химическая нейтральность используемых материалов. Они не должны вступать в реакцию с бетоном.

Если опалубка съемная, ее должно быть легко снять, не повредив при этом бетонную конструкцию.

Виды опалубки

Опалубка под ленточный фундамент может быть

• съемной,
• несъемной,
• комбинированной.

Также иногда допускается литье бетона прямо в траншею без формы.

Съемная

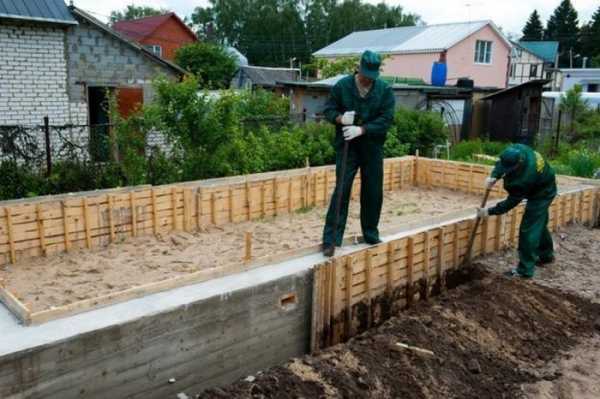

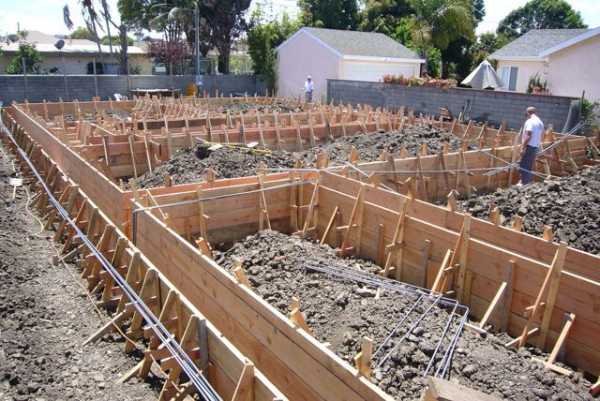

Съемная опалубка изготавливается из досок или фанеры и других щитовых материалов: древесно-стружечных или древесно-волокнистых плит. Самый дешевый материал — дерево. Можно применять и горбыль, но он должен быть обрезным (кромленым), чтобы доски плотно состыковывались между собой. Можно также купить или арендовать готовый набор сборных металлических, пластиковых или деревянных щитов. Пластиковые ли металлические щиты позволяют сделать поверхность бетона очень гладкой или, наоборот, текстурной.

Несъемная

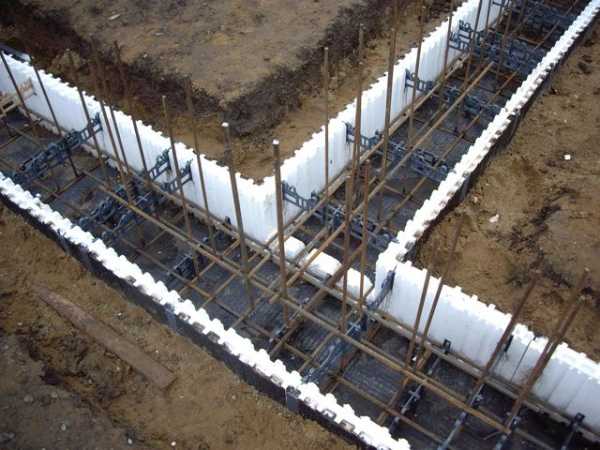

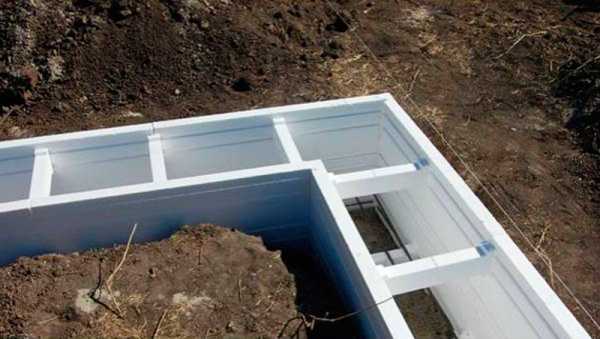

Несъемная опалубка чаще всего делается из экструдированного пенополистирола (ЭППС). Выглядит она, как на фото.

Для более прочного соединения листы скрепляют пластиковыми стяжками. Одновременно такая форма выполняет роль утеплителя.

Важно! ЭППС боится ультрафиолета, поэтому на время застывания бетона нужно затенить фундамент.

Собрать ее можно самостоятельно из листов пенополистирола, а можно купить готовый комплект. Он может быть типовым или разборным для нетиповых зданий. Плюсы несъемного варианта — точное соблюдение геометрии и высокая скорость работы. Минус — сложно равномерно бетонировать фундамент

Съемно-несъемная (комбинированная)

Это комбинация съемной и несъемной опалубки. Используется такая конструкция на сыпучих грунтах. Она состоит из двух слоев: внутреннего из экструдированного пенополистирола и внешнего — обычной съемной палубы из досок.

К грунту ЭППС крепят на гвозди длиной 20 см, к дереву — на саморезы. У такого варианта есть свои плюсы:

• сразу же есть теплоизоляция с боков и с подошвы фундамента,
• получается гладкая поверхность, по которой грунт будут скользить при движении.

Такую опалубку можно сделать с утеплителем только в подземной части или на всю глубину.

Если блоки ЭППС устанавливают на всю глубину, их ставят прямо в траншею, перед этим в них вставляют дюбели, чтобы ЭППС надежно прикрепился к бетону. В верхней части, выступающей из траншеи, устанавливается опалубка из фанерных щитов, которые закрепляются с помощью раскосов и кольев. Перед установкой блоков ЭППС траншею выстилают пленкой. ЭППС крепят к стенкам траншеи и деревянным щитам с помощью гвоздей длиной 20 см.

Если ЭППС устанавливают только в подземной части, в верхней части делают деревянную опалубку, в которую вставляют металлические или пластиковые листы, чтобы получить гладкую поверхность цоколя.

Бетонная подготовка

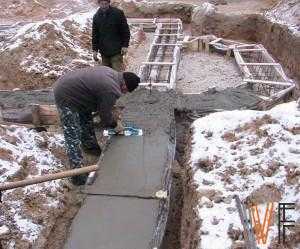

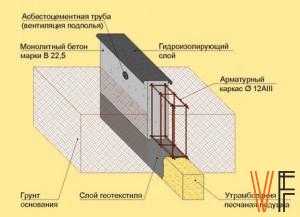

Бетонная подготовка (подбетонка) — это тонкий слой бетона, который формирует дно опалубки. Он несет гидроизолирующую функцию, не дает цементному молочку уходить в землю. Однако устройство подбетонки необязательно. Делают и опалубку без бетонной подготовки, особенно в частном строительстве. В этом случае необходимо насыпать песчаную подушку и хорошо ее уплотнить. Внутрь опалубки стелют полиэтилен или рубероид. На дно гидроизоляцию необходимо постелить в несколько слоев, к стенка ее прикрепляют степлером.

Чтобы сделать опалубку с бетонной подготовкой, траншею расширяют, а стенки ее делают в виде откосов. В этом случае щиты из досок или фанеры устанавливают на всю глубину траншеи и прикрепляют их к каркасу из бруса.

Щиты стягивают металлической шпилькой, вставленной в трубку, чтобы ее можно было извлечь. На концах шпильки устанавливают деревянные бруски и гайки. Такие стяжки делают на расстоянии 0,5 м. Также опалубку укрепляют подкосами и кольями. Если опалубку ставят на бетонную подготовку, то в последней делают анкеры. Также такую опалубку можно делать и без бетонной подготовки, например, на сыпучем грунте.

Подготовительные работы

Перед тем как сделать опалубку для ленточного фундамента, необходимо подготовить участок. Для этого его очищают от мусора, деревьев, снимают плодородный слой, выравнивают. После этого на площадку переносят размеры будущего здания. Аккуратно выполнить разметку очень важно.

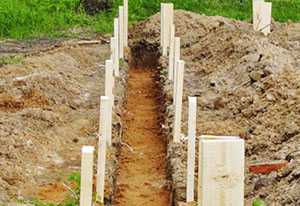

Далее для ленточного фундамента выкапывают траншеи, глубина которых зависит от типа основания: 50- 70 см для мелкозаглубленного и ниже глубины промерзания для заглубленного. Также существует незаглубленный тип ленточного фундамента. Обычно траншею копают на 10 см шире фундаментной ленты. Дно траншеи должно быть ровным, этот момент контролируют по уровню или по натянутым при разметке веревкам.

В траншее делают песчаную или песчано- гравийную подушку. Для этого на дно насыпают слой песка, его смачивают и тщательно утрамбовывают. Если почва пылеватая, перед засыпкой песка на дно траншеи кладут геотекстиль. Также подушку делают двухслойной: 20 см песка и 20 см мелкого щебня. После этих подготовительных работ можно собирать форму для фундамента.

Изготовление съемной опалубки

Нагрузка, то есть давление бетона на опалубку, зависит прежде всего от высоты ленты. Чем она больше, тем больше нагрузка на опалубку и тем прочнее она должна быть.

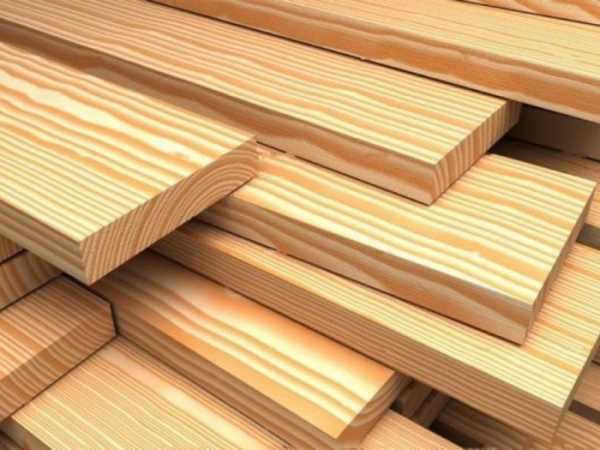

Чаще всего берут доски толщиной 25- 50 мм и шириной 10 см и больше, чем шире доска, тем проще собирать конструкцию. Собранные из досок щиты устанавливают в траншею с помощью колышков, укрепляют подкосами. Подкосы делают из бруска толщиной не менее 5 см и располагают на расстоянии 0,5 м. Также можно использовать щитовые материалы:

• ОСП,
• ДВП,
• ДСП,
• фанеру.

Соединяют доски или щиты саморезами или гвоздями.

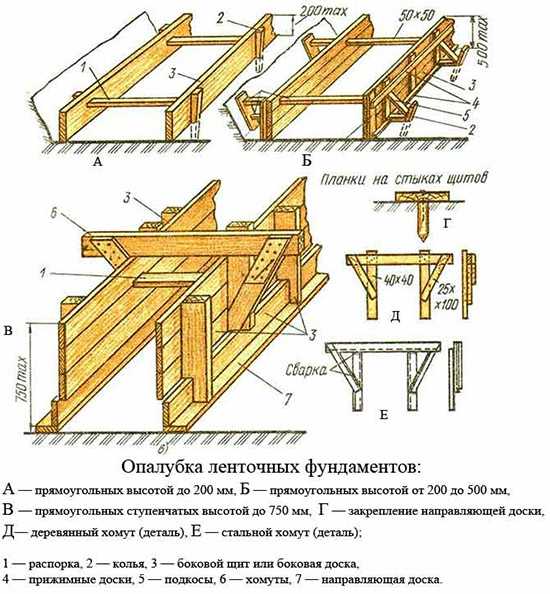

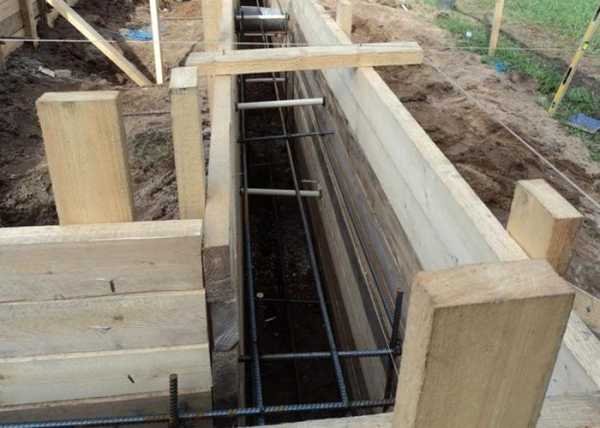

Шиты из фанеры устанавливают на края траншеи, укрепляются раскосам к кольям, установленным на расстоянии 1 м от края траншеи. Между раскосами должно быть не более метра. В верхней части палуба скрепляется деревянными перемычками на расстоянии 0,5-1 м. Внутри форму выстилают полиэтиленом или другой гидроизоляцией, которая должна полностью покрывать щиты и загибаться наружу. Полиэтилен фиксируют мебельным степлером.

Можно использовать как новые, так и бывшие в употреблении доски. Важно, чтобы они были без трещин, также необходимо вытащить из них все гвозди. Желательно использовать доски из хвойных пород дерева, они должны быть достаточно влажными (не меньше 22%).

Важно! После сборки опалубки необходимо проверить ее прочность. Она должна выдерживать толчки, удары ногами. Не бойтесь сломать доски: лучше, если вы найдете слабое место на этапе проверки, чем если оно само обнаружит себя во время заливки бетона.

Сразу же нужно предусмотреть каналы для труб и других коммуникаций. Для этого в щитах сверлят отверстия нужного диаметра и вставляют в них трубы.

Опалубка должна быть немного выше уровня бетона, который на досках отмечают с помощью шнура. Можно делать опалубку вровень с бетоном, но это сложнее для непрофессионалов.

Важно контролировать то, насколько ровно установлены щиты. Особенно это касается надземной (цокольной) части фундамента. Стенки должны быть строго вертикальны, а верхние края выставлены в одной горизонтальной плоскости.

Демонтаж

Важный вопрос, который волнует строителей — когда снимать опалубку? Если сделать это слишком рано, фундамент может быть поврежден, если слишком поздно — сцепление досок с бетоном будет слишком сильным, кроме того, при высыхании дерево будет сжиматься и создавать напряжения.

В зависимости от температуры воздуха и времени года, опалубку снимают через 2- 15 дней, когда бетон затвердеет. Чем ниже температура, тем больше времени необходимо подождать. Опалубку можно снимать, когда между ней и бетоном появятся щели. Доски можно использовать повторно, для этого опалубку выстилают полиэтиленом или обрабатывают маслом или известковым молочком. Снимают доски с ленточного фундамента аккуратно, не допуская ударов по нему.

Правильно сделанная опалубка предотвращает многие проблемы при заливке и дальнейшей эксплуатации ленточного фундамента. Поэтому необходимо ответственно подойти к этой задаче и соблюдать технологию.

bouw.ru

Опалубка для ленточного фундамента своими руками

В последнее время многие владельцы частных приусадебных участков решаются самостоятельно возводить коттеджи или загородные дома большой площади. Для того чтобы конструкция выдержала соответствующую нагрузку, фундамент лучше делать монолитным.

При подготовке монолитного фундамента приходится применять дополнительные элементы, чтобы настил был ровным. В их число входит опалубка для ленточного фундамента, представляющие собой сделанные из дерева формы будущего здания, заполняемые впоследствии бетоном и подлежащие демонтажу после его застывания.

Крупные фирмы берут подобные конструкции в аренду либо постоянно пользуются элементами собственного производства. Для единоразового строительства нет смысла покупать или брать в аренду эти деревянные формы. Их можно сделать своими руками.

Изготовление опалубки для ленточного фундамента

Основная задача конструкции состоит в том, чтобы сохранить форму залитого бетона в ходе затвердевания

Основная задача конструкции состоит в том, чтобы сохранить форму залитого бетона в ходе затвердевания. Устройства могут быть изготовлены из следующих материалов:

• Строганые обрезные доски с идеально ровной поверхностью хотя бы с одной стороны. Толщина древесины должна быть не меньше 3 сантиметров;
• Листы фанеры. Легкодоступный и недорогой материал, который выдерживает незначительные нагрузки. При толщине листов фанеры в 1-1,5 сантиметра применяется при строительстве заборов из бетона или технических построек.
• Пластик. При использовании пластиковых конструкций будущая стена не имеет шероховатостей, но этот вид не оправдывает себя в частном строительстве из-за высокой цены;
• Металл. Самый затратный вариант изготовления форм. Применяется в крупном строительстве.

При индивидуальном строительстве чаще всего решение принимается в пользу обшивки из дерева. Это обусловлено тем, что древесина является самым дешевым и доступным подручным материалом. Доски можно легко крепить между собой при помощи шурупов, гвоздей или уголков. Также просто их демонтировать для дальнейшего использования. Все другие материалы требуют больших капиталовложений при том же коэффициенте полезного действия.

Опалубка для ленточного фундамента легко делается своими руками, не требует каких-либо специальных навыков, однако является затратной по времени, из-за чего многие фирмы и владельцы частных домов предпочитают покупать готовые элементы или брать их в аренду.

Устройство

В настоящее время набирают популярность несъёмный и комбинированный вид, поскольку в данном случае обеспечивается утепление жилой площади

Исходя из нагрузки, которую должна выдерживать обшивка, формируют саму конструкцию удерживающих элементов. Существует три вида монтажа опалубок, которые можно сделать своими руками:

• Разборная конструкция или, другими словами, съёмная. Состоит из отдельных частей древесины, сбитых в форму щита заданного размера, собирающихся в единую композицию перед началом работ по утрамбовке смеси и подлежащую демонтажу после их завершения;

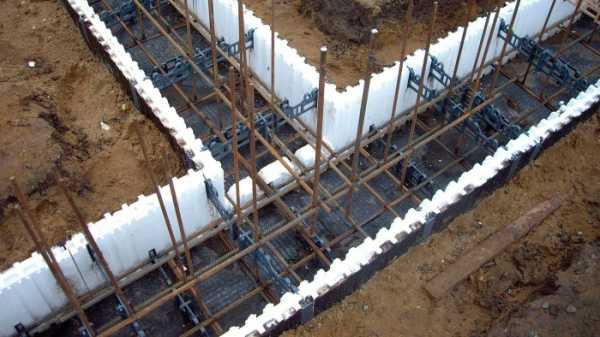

• Несъёмная конструкция. Выполняется из пенополистирольных блоков, установленных на подпорках, заполняемых смесью и после затвердевания остающихся частью фундамента, выполняя при этом роль утеплителя;
• Комбинированная конструкция. Является промежуточным вариантом, включающим в себя два вида конструкций, при этом в подготовленную деревянную форму дополнительно укладываются плиты любого утеплителя с двух или одной стороны, и после разборки деревянной части они остаются несъёмными.

В настоящее время набирают популярность несъёмный и комбинированный вид, поскольку в данном случае обеспечивается утепление жилой площади. Несъёмная конструкция является самой безотходной и не требует дополнительных укреплений.

Рекомендуем к прочтению:

Установка элемента в ходе строительства

Раскосы готовят из остатков дерева любого состояния своими руками

Форма монтируется по всему периметру основы, включая глубину, и выводится как минимум на 30 сантиметров от земли для цокольной части фундамента. Такую работу легко сделать своими руками.

В случае, когда владелец выбрал съёмный или комбинированный вариант, работу по монтажу следует начинать с комплектации сборных щитов, состоящих из фанеры либо досок.

Сырьё нужно брать сухое. Для обеспечения ровной поверхности следует избегать щелей. Высоту щитов нужно рассчитывать на уровне 5-7 сантиметров выше планируемой ленты строительного основания. Доски собираются в щиты при помощи крепления брусков поперек конструкции, расстояние между креплениями не должно превышать 1 метра. Гвозди, саморезы или пластины для креплений забиваются с противоположной стороны от той, в которую будет заливаться бетон. Устройство формы из фанеры ничем не отличается от монтажа из досок. Разница заключается только в том, что листы фанеры крепятся не друг к другу, а к раме.

Учитывая характеристику грунта, на котором планируется ленточное основание, можно осуществить монтаж конструкции исключительно над землей либо внутри вырытой ямы. Стены котлована следует предварительно выровнять по максимуму. Готовые блоки из досок или фанеры устанавливаются вертикально по краям котлована и крепятся для фиксации опалубки раскосами. Такое устройство монтируется для обеспечения стабильной конструкции.

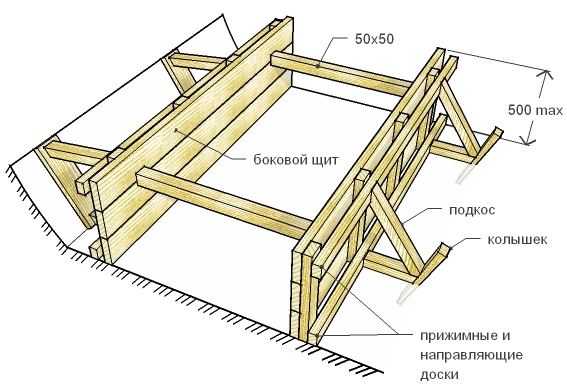

Раскосы готовят из остатков дерева любого состояния своими руками. Они ввинчиваются колышками в землю на расстоянии около одного метра друг от друга. К готовым блокам раскосы прикрепляются саморезами в том месте, где бруски соединяются с досками. В другом варианте их крепят к специальным накладкам из остатков доски, которые прибиты к брускам. Располагают раскосы соответственно рассчитанным расстояниям поперечных брусков и блоков (не более 1 метра). Чтобы устройство было более устойчивым, промежуточные перемычки нужно установить на расстоянии 0,5 метра. В качестве материала подойдут оставшиеся подручные доски.

Основное, что нужно делать при установке и фиксации, – это следить за тем, чтобы опалубки находились строго вертикально и не имели изгибов по всей длине фундамента. Контролируется этот процесс при помощи рейки, правила или ватерпаса длиной в два метра. Ось крепления не должна смещаться по отношению к проектному положению основы дома. Допустимые отклонения составляют не более 2-3 миллиметров.

Чтобы установка обшивки была проведена идеально, нужно сделать в них пропилы. В этом случае устройство контролируется с помощью висящих либо натянутых ниток и проволок. По ним же следует продолжать осуществлять контроль за высотой ленты и уровнем заливки. В некоторых случаях необходимую высоту отмечают маркером по внутренней поверхности деревянного устройства.

Рекомендуем к прочтению:

После того, как крепление готово, низ накрывается гидроизоляционным материалом, чтобы бетон соответствовал заданной прочности. Укладывается гидроизоляция с дополнительным напуском для того, чтобы не допустить её разрыва в процессе бетонирования.

Установка в неустойчивом месте

При неустойчивом грунте опалубку устанавливают, начиная со дна траншеи

Самый сложный вариант установки опалубки, но его тоже возможно сделать своими руками. При неустойчивом грунте опалубку устанавливают, начиная со дна траншеи. Зачастую подводные грунтовые воды требуют, чтобы дно конструкции тоже было укреплено при помощи форм. Обязательным условием является укладка гидроизоляции в самый низ.

При неустойчивом грунте опалубку для ленточного основания формируют комбинированным способом. Подземная часть, утопающая в грунте, выполняется из любого утеплителя, который вам подходит для данного вида строительства. Учтите, что он навсегда остаётся частью дома.

Неустойчивые грунты могут обрушиться в любой момент после сильного дождя, поэтому основа делается более высокой и крепление, соответственно, тоже изготавливается из досок длиной свыше одного метра. Чтобы правильно заложить объект строительства, вырывают траншею с определенным углом наклона и допустимой шириной для удобного монтажа блоков. Принцип установки в остальном остаётся практически идентичным предыдущему.

Существенное отличие этого метода заключается в том, что в основание под опалубку заливается небольшой бетонный слой с армированной сеткой. Это делается для придания прочности всему зданию и невозможности подмыва основания дома грунтовыми водами. Осуществить это нужно за несколько дней до установки.

Иногда во время монтажа при помощи деревянных рам применяют так называемые стяжки, которые, по сути, представляют собой маленькие шпильки. Изначально необходимо просверлить в фанерной доске углубления, а в самой опалубке поместить трубки из стали. Длина последних приравнивается к ширине самой ленточной основы. Расстояние между такими стяжками не более 50 сантиметров. Обязательно соблюдайте это правило. Осуществляя демонтаж, элементы крепления устраняют, а оставшиеся углубления декорируются раствором из цемента любой марки.

Установка комбинированным методом

Особых отличий от предыдущих методов при установке комбинированным способом нет

Особых отличий от предыдущих методов при установке комбинированным способом нет. Кроме того, что в крепких устойчивых грунтах дополнительная траншея не роется. Главное – это добиться максимально гладкой поверхности вырытой траншеи под укладку ленточного фундамента. Верхняя часть изготавливается стандартным методом с фиксацией щитов из досок или фанеры при помощи упорных раскосов, а нижняя уходит на глубину фундамента и является несъёмным уплотнителем. Впоследствии верхняя часть подлежит демонтажу после полного затвердевания бетона.

Вывод

Опалубки играют ключевую роль в формировании устойчивого и крепкого основания дома, дачи, подвального помещения

Изготовление опалубки – процесс трудоёмкий, но посильный. Сделать этот элемент строительства не так сложно. Опалубки играют ключевую роль в формировании устойчивого и крепкого основания дома, дачи, подвального помещения, бани, сарая, забора и других технических построек, нуждающихся в фундаменте. Помните, что любой дом, в первую очередь, начинается с фундамента. Таким образом, высказывание «Мой дом – моя крепость» можно дополнить фразой «Опалубка – её основа!».

kakpostroitdomic.ru

видео инструкция, технология по шагам

После завершения ряда подготовительных мероприятий (изыскательских, проектных, расчистки территории) любое строительство начинается с устройства основания. В частном секторе, учитывая естественное стремление собственников по максимуму выполнить все технологические операции своими силами, они, как правило, выбирают ленточный фундамент. Один из этапов его возведения – сборка несущей конструкции для заливки раствора. Эта статья посвящена особенностям монтажа опалубки для ленточного фундамента и рассмотрению типичных ошибок при самостоятельном ведении работ.

Учитывая точность постановки вопроса, обозначенного в названии статьи, автор сознательно пропускает некоторые этапы, относящиеся к категории «подготовительные мероприятия» – к примеру, зачистка сегмента территории и его выравнивание. Некоторые технологии, например, устройство фундамента на склоне, имеют ряд особенностей и требуют отдельного рассмотрения. Исходим из того, что участок достаточно ровный, а лента будет не блочная, а монолитная (наиболее приемлемый вариант при самостоятельном монтаже основания).

Инструкция по строительству опалубки

Пошагово разбираться с ее сборкой и установкой для каждого конкретного случая не имеет смысла. Кто-то использует доски, кому-то удобнее работать с многослойной фанерой или купить опалубку из пенополистирола. Кстати, в зависимости от габаритов фундамента и предназначения строения ее можно смонтировать из ЖБИ, металла – вариантов достаточно. Целесообразность того или иного выйдет определить только самому.

Самая распространенная и простая технология, применяемая при устройстве ленточного фундамента своими руками – сборка опалубки из досок, ее пошагово и рассмотрим.

*Все данные – в «см».

1. Разметка участка.

Возведение ленточного фундамента предполагает проведение земляных работ, «на глазок» этим заниматься никто не будет. При трассировке территории используются подручные материалы – прутки арматуры, колышки из древесины, бечевки, капроновые шнуры и тому подобное. Схем разметки множество – «паутина», «золотой треугольник» и ряд других – поэтому приводить конкретную инструкцию не стоит. Выбирается та, которая самому хозяину понятнее и удобнее в реализации.

• Для небольшого частного дома оптимальной считается ширина основания в пределах 40 см.
• Не все внутренние стены являются несущими. Чтобы сэкономить на материалах, параметры частей фундамента под перегородки можно уменьшить.
• Печи, мощные котлы устанавливаются на «персональное» основание. Это следует учитывать при разметке.

2. Траншея.

Опять-таки, инструкция общая. Если ленточный фундамент мелкозаглубленный, то порядка 60. При строительстве дома с техническим этажом, подвальным помещением – ниже того уровня, на который промерзает грунт (для большей части территории РФ – не менее 170). Но это без учета «подсыпки» на дно траншеи (еще плюс 10-15).

Довольно часто достаточная глубина обозначается в пределах 120 – 140. Аргументация – устройство более высокого основания нецелесообразно и ведет к удорожанию строительства. Но если учесть, сколько стоит ремонт (или просто усиление), то экономить вряд ли разумно.

Ее устройство необходимо при возведении фундамента любого типа. Задача данного насыпного слоя – компенсировать подвижки почвы. А они неизбежны, особенно в периоды межсезонья.

1-й слой – как правило, под фундамент укладывается крупнозернистый песок. Чтобы он хорошо уплотнился, его желательно пролить водой (несильно). Дополнительно – утрамбовать и выровнять по всей протяженности будущего ленточного фундамента.

2-й – разделительный. Нужен для того, чтобы влага из грунта не поднималась к фундаменту, а образовавшийся на нем конденсат, осадки отводились вглубь почвы. Лучше всего использовать геотекстиль.

3-й – щебень (мелкофракционный – его легче трамбовать). Технология – как и для песка (уплотнение + выравнивание).

Укладка поверх подушки связанных арматурных прутков (по оси ленты) или сетки значительно повысит прочность основания.

3. Опалубка для фундамента.

Основные требования:

• Правильность геометрии.
• Прочность.
• Превышение уровня грунта – не менее 15.

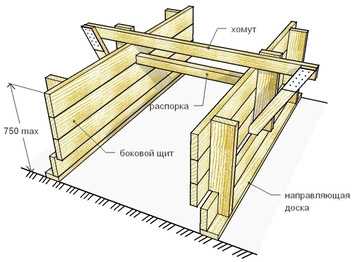

Опалубка монтируется из отдельных секций. Щиты из досок самостоятельно сбить несложно, если заранее произвести расчеты и составить схему сборки. Именно по ней подбираются доски и фанера требуемых размеров.

Как их сколачивать, чем скреплять секции – решать придется самому, по обстоятельствам, исходя из параметров и конфигурации ленточного фундамента. Основное требование – прочность – уже указано. Фиксация щитов опалубки производится на заранее установленных опорных брусьях, которые выполняют функцию «скелета» всей конструкции. Места их расположения определяются составленной схемой.

Что учесть:

• Если в процессе монтажа опалубки фанера не применяется, то каркас необходимо изнутри выложить гидроизоляционным материалом. Лучше использовать пленку п/э (толстую), особенно если ленточный фундамент возводится зимой. Традиционный рубероид плохо гнется, а в холодное время начнет рваться. Толку от такой изоляции не будет.
• Особенности технологии устройства опалубки определяются и видом раствора. Крупные фракции наполнителя могут порвать пленочную изоляцию во время загрузки и уплотнения. Следовательно, целесообразнее изнутри доски каркаса обшить фанерой.
• Для дополнительного усиления опалубки ее противоположные секции поверху скрепляются брусьями, а по бокам каркаса устанавливаются подпорки. Это необходимо для того, чтобы под весом бетона конструкция не «поплыла».

Далее – установка армирующего каркаса и заливка раствора.

Характерные ошибки при сборке

1. Сборка конструкции из сухих заготовок.

Доски для опалубки лучше брать сырые. В противном случае при загрузке бетонной массы они начнут интенсивно впитывать воду, содержащуюся в растворе. Структура искусственного камня получится неоднородной, что скажется на прочности фундамента.

2. Использование необрезной доски.

Неправильная геометрия образцов приводит к образованию щелей, через которые вытекает «цементное молочко», результат – тот же. Если все-таки для опалубки применяется именно такая (дешевая) древесина, то следует дополнительно изнутри все щиты обшить фанерой.

3. Неправильный выбор параметров досок.

Оптимальными считаются: по ширине – до 15, по толщине – не менее 4. Сборка опалубки из более тонких образцов может привести к их изгибу, так как загружаемый раствор создает значительную нагрузку на всю конструкцию. Боковые грани ленточного фундамента получатся неровными, что затруднит его дальнейшую отделку (гидроизоляцию, утепление). Кроме того, повысится расход бетона, так как он постепенно начнет проседать по мере изменения геометрии досок.

Можно использовать образцы и с меньшей толщиной, но при условии, что изнутри опалубка будет обшита фанерой. Причем не простенькой (дешевой), а многослойной и влагоустойчивой. Например, фанерными листами марок ФК или ФСФ.

Самостоятельно, зимой, фундаментом лучше не заниматься. Технология значительно усложняется – уплотнение бетона, прогрев и ряд других мероприятий – и самому при недостатке опыта все нюансы учесть не получится.

stroitel-list.ru

Как сделать опалубку для ленточного фундамента: инструкция

Люди, у которых достаточно свободного времени и желания стремятся выполнить ряд строительных работ самостоятельно, так как это позволяет сэкономить финансы, а также быть уверенным в проделанных работах и их качестве, особенно это актуально на таких этапах, как создание опалубки и заливки ленточного фундамента, который становится опорой для всей конструкции. Как сделать опалубку для ленточного фундамента? Вопрос, который задают достаточно часто, начиная строительство небольшого частного дома, гаража или бани, мы ответим на него и дадим четкие разъяснения.

Основные этапы строительства

В целом, установка опалубки для ленточного фундамента выполняется в несколько этапов:

1. Выбор материала для опалубки и подготовка инструмента.
2. Подготовка участка и разметка.
3. Монтаж каркаса.
4. Укрепление каркаса по необходимости.
5. Заливка будущего фундамента.

При некоторых индивидуальных особенностях, возможно потребуется проведение дополнительных работ, но в целом их можно будет вписать в представленные 5 пунктов.

Вернуться к содержанию

Выбор материала и подготовка инструмента

Как и любой другой процесс, вовремя строительство закладку опалубки необходимо начинать с расчетов и подготовки материалов, инструментов. В зависимости от типа опалубки подбираются необходимые материалы и инструменты. Самыми распространенными вариантами опалубки для фундамента создаваемого своими руками являются:

• Деревянная, сколоченная из досок, фанеры и других подходящих материалов.



• Металлическая, собираемая из готовых листов метала с приваренными к ним элементами усиления и крепления.
• Опалубка из полистироловых блоков. Один из самых современных типов готовой опалубки, который позволяет не только залить ленточный фундамент, но и сразу создать слой утепления и гидроизоляции.
• Реже всего используется бетонный тип опалубки, так как его установка для ленточного фундамента оказывается неоправданно дорогой, а без применения спецтехники работать с подобными конструкциями невозможно. Зачастую элементы железобетонной опалубки, можно превратить в уже готовый фундамент, практически не используя бетон.

Среди всего многообразия вариантов, наиболее распространенным является деревянные конструкции, так как стоимость их невысока, а для возведения опалубки не требуется особых инструментов, достаточно простого молотка и гвоздей, которыми будут скрепляться отдельные элементы. Для повышения прочности можно использовать не гвозди, а саморезы по дереву. Для подгона отдельных элементов достаточно пилы.

В зависимости от используемого материала, его можно применить повторно в дальнейшем строительстве. Например, сделать опалубку из доски, которая затем пойдет на лаги для обрешётки крыши или на перекрытие пола.

На этапе подготовки следует определиться с типом опалубки, она может быть как съемной, так и постоянной. Деревянный вариант, в основном, изготавливают съемного типа, так как дерево не защищено от внешних агрессивных факторов, легко поглощает влагу и быстро приходит в негодность, впоследствии оказывая негативное влияние на бетон фундамента.

Собирая опалубку из досок или фанеры нужно учесть необходимость опорных элементов, которые изготавливают из бруса сечением 30х30 и больше. Для скрепления отдельных частей можно использовать любую подходящую доску.

Вернуться к содержанию

Подготовка участка и нанесение разметки

Ленточная опалубка предусматривает работы не по всей площади будущей постройки, а только по ее периметру. Несмотря на это, рекомендуется выравнивать весь участок, для этого снимают дерн с верхним слоем грунта, примерно на 10-15 сантиметров вглубь. По периметру участка на небольших колышках натягивают нить, а затем вторую отступив от первой на расстояние равной по ширине будущей ленточной опалубки и соответственно самого фундамента. При необходимости разметки сложных изогнутых форм используют большее число колышков, которые вбиваются согласно плану.

Для удобства, прямо на земле можно нарисовать контур будущего фундамента, а уже по нему провести точную разметку.

Вернуться к содержанию

Монтаж и укрепление опалубки

Следующий этап, который предусматривает устройство опалубки ленточного фундамента, это монтаж основ. Их изготавливают из бруса, который монтируется по углам и через равное расстояние по всему периметру. Опоры устанавливают так, чтобы они приходились на внешнюю сторону опалубки. Количество опор определяется размерами опалубки, соответственно и массой заливаемого в нее раствора. В среднем, они монтируются через каждые 1-1,5 метра.

Размеры конструкции и тип грунта на участке, определяет длину опорных столбов, а точнее их минимально допустимое заглубление в грунт. В основном достаточно 30-40 см.

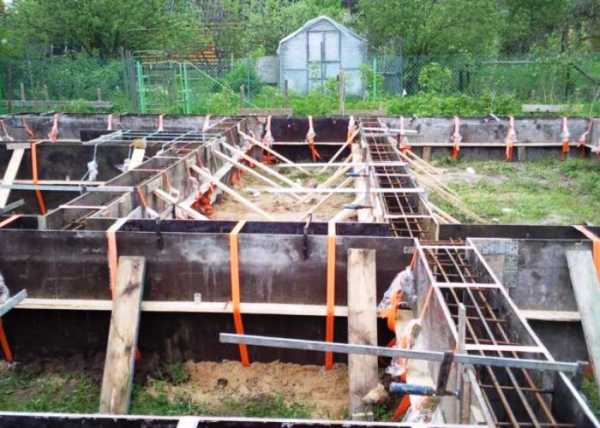

После установки всех опор к ним прибивают щиты, которые исполняют роль стен. Если конструкция изготавливается из отдельных досок, их сначала собирают в щиты необходимой высоты, а затем крепят к опорам. Такой способ применяется для оказания минимального воздействия на установленные опоры, чтобы не расшатывать их в грунте.

Монтаж щитов производится строго параллельно, для этого постоянно измеряется расстояние между ними. Чтобы постоянно не пользоваться рулеткой или линейкой, можно изготовить шаблон из отрезка бруса, длина которого будет равняться ширине опалубки.

Прежде чем начать заливку раствора крепление опалубки нужно усилить, для этого на опалубку сверху крепят поперечные планки. Они не позволят стенкам расходиться или наоборот смещаться к центру, в процессе заполнения раствором.

В некоторых случаях требуется дополнительное укрепление стен опалубки, чтобы избежать деформации. Как правило, оно необходимо на длинных участках опалубки. Элементы укрепления можно изготовить из того же бруса или обрезок доски. Они вбиваются в землю под углом так, чтобы один край упирался в опалубку, а второй в грунт. Независимо от типа опалубки, временной или несъемной, после застывания раствора подпорки снимаются.

Вернуться к содержанию

Преимуществ и недостатки деревянной опалубки

Несмотря на низкую стоимость, деревянную опалубку не всегда используют при строительстве, хотя она и обладает рядом преимуществ:

• Возможность использования подручных материалов.
• Простота монтажа.
• Повторное использование материалов, из которых изготавливается деревянная основа.
• Минимум необходимых инструментов.
• Создание не только съемной, но и постоянной опалубки.



Недостатки такой конструкции заключаются в сложности достижения необходимых геометрических фигур фундамента, а также его пропорциональности. Если для ленточной опалубки из металла, необходимо сделать округлую форму, то достаточно изогнуть цельный лист. В случаи с деревянным вариантом придется использовать множество отрезков дерева, которые укладываются со смещением, постепенно образуя округлость. Кроме того, достичь вертикальной ровной плоскости, если опалубка высокая (более 35-50 см) очень сложно, так как доски при сколачивании шиитов могут смещаться или изначально быть недостаточно ровными.

Вернуться к содержанию

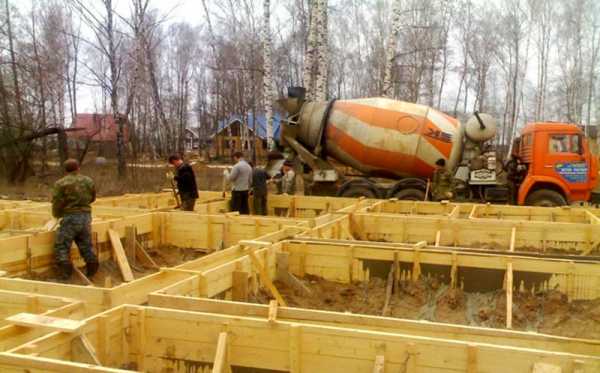

Заливка бетона и дополнительные работы

Решая вопрос, как правильно сделать опалубку для ленточного фундамента, не стоит забывать о том, что прежде чем приступать к заливке бетонного раствора необходимо подготовить арматурный каркас, который будет армировать ленточный или поясной фундамент, обеспечивая ему прочность и защиту от механических нагрузок. В зависимости от типа опалубки, арматурная обвязка может укладываться свободно или крепиться к стенкам конструкции.


Используя металлический каркас для опалубки, который не будет сниматься после заливки бетона, арматурная обвязка приваривается прямо к его стенкам. Это обеспечивает максимальную прочность будущему фундаменту. К тому же, корпус опалубки частично защищает бетон от ряда негативных факторов.

Вернуться к содержанию

Рекомендации

Изготавливая опалубку из дерева, многие сталкиваются с проблемой герметизации швов или точной подгонкой досок, так как довольно часто попадается материал с недостаточно ровными краями. Самый простой вариант, который позволит не только добиться полной герметичности, но и защитит дерево от контакта с бетонным раствором, что позволит, в дальнейшем его использовать, даже в чистовом строительстве — это закрепление пленки к деревянным стенам при помощи строительного степлера.


Чтобы скрепить параллельные стенки опалубки, нередко используют специальные шпильки, которые после застывания раствора и демонтажа деревянного каркаса оставляют в бетоне отверстия. Это не самый удачны вариант, так как впоследствии приходится заделывать эти отверстия или мирится с тем, что если в него попадет вода, то она начнет разрушать бетон изнутри.

При создании основы для фундамента своими руками не стоит экономить, так как от ее качества зависит надежность самого фундамента и всей постройки.

Вернуться к содержанию

Итог

Опалубка для ленточного фундамента может изготавливаться из любых подручных материалов или приобретаться готовыми секциями в специализированных магазинах. Главное, при самостоятельном строительстве выдерживать технологию, от которой зависит дальнейшая прочность всего строения и его эксплуатационные сроки. В остальном, свобода выбора всегда остается за хозяином, и лишь немного, она зависит от индивидуальных особенностей возводимого строения и участка, на котором ведутся работы.

Не нашли ответов в статье? Больше информации по теме:

dachaorg.ru

Надежная опалубка для ленточного фундамента

Изготовление опалубки фундамента является ключевым этапом не только в строительстве несущей части здания, но и всего дома в целом. Для этого необходимо правильно подобрать материал, а также технологию его установки. Правильно сделанная опалубка для ленточного фундамента своими руками может значительно упростить процесс заливки бетона, а также улучшить технические характеристики строения.

Требования к опалубке и материал изготовления

На первом этапе необходимо рассмотреть основные эксплуатационные показатели материала изготовления, а также всей конструкции в целом. Но сначала остановимся на ее назначении. Опалубка служит опорной конструкцией, в которую выполняется заливка бетонной смеси для формирования фундамента.

Исходя из этого можно выделить следующие требования к материалу и схеме его установки.

1. Прочность. Стенки конструкции должны выдержать давление бетонного раствора. Допускается деформация, которая должна быть равномерна по всей площади.
2. Отсутствие щелей. Несмотря на высокую плотность цементной смеси через большие зазоры может вытекать некоторая ее часть. В дальнейшем в этом месте образуются пустоты фундамента.
3. Соблюдение габаритных размеров. Они должны соответствовать расчетным данным фундамента с требуемым превышением. В частности это касается высоты конструкции.

Правильная установка опалубки для ленточного фундамента подразумевает предварительный расчет ее размеров и компонентов. На это влияет выбор материала изготовления. В настоящее время используют древесные щиты, полимерные материалы, OSB плиты. Традиционно обустройство происходит с помощью досок и брусьев из дерева. Но такая конструкция не отличается надежностью и требует много времени для установки. Поэтому все чаще прибегают к монтажу так называемой несъемной опалубки, которая остается на поверхности фундамента после его окончательного застывания.

Размеры

Независимо от выбранного материала необходимо сначала подчитать его расход. Для этого понадобится план дома с точными размерами фундамента.

Сначала необходимо рассчитать периметр и умножить его на 2. Опалубка будет располагаться с дух сторон, поэтому ее общая длина равна двум периметрам фундамента. Высота зависит от расстояния между верхней частью цоколя и грунта. К этой величине следует прибавить 5-7 см. Далее общий расход будет зависеть от вида используемого материала.

На самостоятельное изготовление опалубки из деревянной конструкции понадобятся доски длиной 6 м. Их высота составляет от 70 до 100 мм при толщине 25 мм. Впоследствии они образуют щиты, которые послужат основным элементом опалубки. Брусья необходимы для стабилизации конструкции во время заполнения ее бетоном. Их стандартные размеры равны 40*40 или 50*50, что позволяет изготовить надежные опоры для удержания щитов.

Для примера рассчитаем общий расход комплектующих при следующих параметрах: общий периметр – 80 м.п.; глубина — 1 м: высота цоколя — 50 см.

• Доски 70*0,25*600 см. Их потребуется (80*2)*(0,5+0,1)*0,025= 2 м³ или 20 досок.
• Брусья. Их количество зависит от шага установки. В нашем случае рекомендован монтаж через каждые 0,7 м при длине 0,55 м, т.е. общее количество составит 80/0,7= 114 шт.

В качестве крепежа лучше всего использовать гвозди, так как монтаж шурупами потребует больших усилий.

По такой же методике рассчитывается количество стальных или пенопластовых листов. Периодичность установки опор зависит от материала – чем он прочнее, тем на большем расстоянии друг от друга они могут находиться. Для точного вычисления рекомендуется воспользоваться услугами специалиста или любого онлайн калькулятора расчета опалубки.

Съемная опалубка

По окончании расчетов можно приступать непосредственно к монтажу опалубки. Рассмотрим самый распространенный вариант из деревянных щитов. Сначала необходимо определиться с методикой крепления опорных элементов. Чаще всего используют деревянные хомуты, так как они лучше всего способствуют сохранению формы конструкции.

Основой для крепления послужат уголки, изготавливаемые из 2-х досок, расположенных под углом 90° относительно друг друга. Через каждые 2-2,5 метра рекомендуется крепить конструкцию в грунт с помощью кольев. Затем необходимо изготовить щиты из досок. Их оптимальная длина обычно составляет 1,5 метра, что удобно для крепления.

Установив два щита напротив друг друга, с помощью деревянных брусьев происходит их соединение. Подобный хомут будет удерживать стенки в одном положении. Далее выполняется монтаж щитов по всему периметру фундамента.

На поворотных частях следует изготовить угловые элементы, которые герметизируют стыки опалубки, препятствуя вытеканию бетона. Внутреннюю часть конструкции можно не изолировать дополнительной прослойкой из пленки или рубероида. Профессиональная сборка опалубки под ленточный фундамент будет проще и быстрее, если воспользоваться следующими советами.

1. После установки щитов их рекомендуется намочить, так как после этого дерево разбухнет и щели между досками станут меньше.
2. Можно использовать листы фанеры – это обеспечит максимальную герметизацию опалубки под фундамент.
3. При большой высоте цоколя (от 80 см) рекомендуется применять стальные прутья с резьбой, так как нагрузка на щиты будет максимальной. Они устанавливаются перед или после деревянных хомутов.

После окончательного остывания бетона (30-60 дней) для снятия опалубки необходимо сначала ее намочить. Этого будет достаточно для демонтажа конструкций. Если же наблюдается существенное сопротивление (диффузия дерева и бетона) – необходимо распилить конструкцию и снимать ее по фрагментам.

Несъемная опалубка

Появление новых материалов позволило делать новый вид опалубки – несъемный . В этом случае рекомендуется использовать специальные пустотелые блоки, изготовленные из пенопласта, пенобетона или пенополистирола.

Каркасные блоки стыкуются между собой пазовым способом. Если ширина опалубки превышает 60 см – следует использовать поперечные крепежные элементы для усиления. В отличие от съемной, блоки монтируются на всю глубину фундамента. Это необходимо учитывать при расчете количества элементов.

Кроме этого устройство опалубки не съемного типа имеет такие особенности:

1. Улучшает теплоизоляционные и звукопоглощающие свойства.
2. Уменьшает вероятность попадания влаги в бетон, а также возникновение грибка и плесени.
3. Быстрая сборка.

Для установки нужно вырыть котлован фундамента, а затем установить в него пустотелые блоки. Важно соблюдать их уровень, так как даже небольшой перекос недопустим. Заливка осуществляется по всему периметру, бетонная смесь должна равномерно распределяться внутри блоков. Внутренние перемычки недопустимы, так как они скажутся на прочности.

Совет. Обязательно делается монтаж укрепляющей сетки из арматуры. Она устанавливается в бетон во время его заливки.

Самостоятельный монтаж опалубки должен осуществляться только после предварительных расчетов. Помните, что она является основным элементом надежного и долговечного дома.

http://www.youtube.com/watch?v=B0qKNFeXRgo

banivl.ru

Опалубка для ленточного фундамента своими руками

Опалубка для ленточного фундамента очень важный и зачастую недооцениваемый элемент строительства дома. Поэтому для тех, кто хочет самостоятельно построить загородный дом или коттедж, но возможно не имеет достаточных знаний в этом вопросе мы подробно опишем:

• конструкцию опалубки для ленточного фундамента;
• этапы подготовительной работы ;
• как правильно сделать и установить опалубку, чтобы фундамент получился надежной основой вашего будущего коттеджа.

Вы уже достаточно пожили в суетливом городе и теперь серьезно задумались о строительстве коттеджа или «небольшого» собственного домика метров эдак 9 на 12? Чтобы результат задумки радовал Вас и Вашу семью нужно с самого начала делать все правильно. Как известно, крепкий дом начинается с добротного фундамента. Традиционно под дома и коттеджи заливают ленточный фундамент.

Качество фундамента зависит от выполнения ряда условий, одно из них – такая, казалось бы, мелочь, как опалубка. Прежде чем выяснять секреты надежной опалубки для ленточного фундамена, давайте четко определим, что это такое.

Как театр невозможно представить без гардероба, так и заливку фундамента, для вашего коттеджа, без изготовления опалубки для ленточного фундамента. Именно установка качественной опалубки, с учётом всех нюансов, позволяет достичь отменного конечного результата.

Устройство опалубки ленточного фундамента для вашего загородного дома

Устройство опалубки ленточного фундамента напрямую зависит от того, какой тип вы предпочли: съемный или несъемный. Если вы приняли решение детально изучить их устройство и после этого решили построить несъемную опалубку ленточного фундамента, то есть смысл подумать над использованием готовых пенополистирольных блоков, обладающих, к тому же, высокими теплоизоляционными свойствами.

Подобные блоки очень хорошо зарекомендовали себя в суровых климатических условиях. Конструктивно предусмотренные узлы и соединения обеспечивают высокую прочность, поэтому удобны для изготовления из них несъемной опалубки для ленточного фундамента, в том числе при возведении зданий на сложных грунтах и в сейсмоопасных районах.

Сборка несъемных конструкций напоминает игру «Лего» — все элементы опалубки имеют специальные «замки», позволяющие быстро собрать всю конструкцию. Но есть у неё один существенный недостаток — высокая цена. Возможно эта причина не позволяет ей выиграть конкуренцию у традиционно используемой, съёмной опалубки.

В настоящее время, как и ранее, съемные конструкции более популярны.

Для устройства съемной опалубки, при желании:

• можно приобрести готовые комплекты выполненые из металла, пластика, стекловолокна;
• или изготовить самостоятельно, традиционно из древесины;

Для сборки готовых конструкций вам потребуются самые простые инструменты, а результат удовлетворит самые притязательные запросы.

Преимуществами готовых съемных опалубок можно считать следующие факторы:

• Высокая скорость сборки комплекта — вы просто собираете готовые модули, словно детский конструктор;
• Безупречно ровная поверхность внутренней поверхности опалубки;
• Экономия на отделочных материалах — поверхность фундамента получается ровной и гладкой;

Минусом готовых опалубок ленточного фундамента для многих застройщиков становится, как и в случае с несъёмной, их относительно высокая стоимость.

Впрочем, при определенной доле знаний и сноровки несложно самостоятельно построить качественную опалубку для фундамента.

Устройство деревянной опалубки для ленточного фундамента

Наиболее популярным и экономичным типом опалубки для ленточного фундамента является деревянная конструкция, которая монтируется из фанерных листов, досок и брусков, скрепленных с помощью гвоздей и проволоки.

Основными элементами деревянной опалубки для ленточного фундамента являются:

• Палуба — щит из листа фанеры или досок;
• Крепеж — проволока, гвозди или шурупы;
• Леса — рамы и стойки, обеспечивающие устойчивость конструкции;

При подборе материала для опалубки следует уделить внимание его устойчивости на изгиб, так как конструкция должна выдержать значительные нагрузки и обеспечить стабильность геометрии формы будущего фундамента.

Для устройства опалубки оптимально подходят стандартные струганные доски толщиной 25 мм. Предпочтение следует отдавать доскам хвойных пород — они обладают достаточной прочностью и упругостью. Для предотвращения появления щелей при сборке опалубки следует использовать обрезные доски.

Ширина досок для опалубки должна быть не более 150 мм. Сразу исключите из опалубки сухие доски — для сборки конструкции используйте только сырую древесину. Дело в том, что сухая древесина активно впитывает влагу из бетона, чем нарушает процесс его застывания и снижает прочность.

Основным требованием к конструкции опалубки из деревянных досок является отсутствие крупных щелей, сквозь них может протекать так называемое цементное «молочко». В идеале в опалубке не должно быть щелей больше 3 мм — более мелкие щели исчезают после того, как древесина размокнет.

Как делать опалубку для фундамента вашего коттеджа

Как делать опалубку для фундамента, чтобы основа коттеджа получилась прочной? Как построить опалубку для фундамента, чтобы максимально сократить расходы на последующую отделку фундамента? Этими вопросами задается каждый строитель своего коттеджа, который решил выяснить как сделать опалубку для фундамента своими руками и приступить к работе. Ведь ему, в отличие от строительных компаний, приходится лавировать между желанием сделать все качественно и при этом не переплачивать лишнего.

Изготовление опалубки для ленточного фундамента следует начинать с подбора качественного материала для сборки конструкции, ведь именно от этого зависит качество будущей основы вашего загородного дома.

Сегодня к услугам строителей коттеджей предлагаются самые разные материалы, в том числе шифер, обрезные и необрезные доски, и так далее. Но качественно построить опалубку для фундамента можно только из тех материалов, которые которые достаточно прочные и устойчивые к изгибу. В противном случае при застывании и высыхании бетона возможна деформация и потеря прочности.

Доска для опалубки фундамента должна соответствовать следующим параметрам:

• Влажность — до 22%
• Толщина — 40-50мм
• Ширина — до 150 мм

Палуба из досок для опалубки ленточного фундамента сбивается гвоздями острием наружу. Шляпки гвоздей должны располагаться с внутренней стороны. Выступающие концы гвоздей в обязательном порядке загибаются.

Однако, сегодня все чаще для сборки съемной опалубки используются шурупы, значительно ускоряющие процесс монтажа и облегчающие процесс демонтажа конструкции.

Если будете четко придерживаться рекомендаций, то вы сможете построить качественную опалубку для фундамента, которая станет залогом качества непосредственно фундамента, в том числе его правильной и ровной формы.

Установка опалубки для ленточного фундамента вашего коттеджа

Установка опалубки для ленточного фундамента начинается с тщательного выравнивания участка. Производить установку опалубки для фундамента необходимо с таким расчетом, чтобы она располагалась относительно поверхности вертикально и вплотную к грунту.

При условии, когда опалубка устанавливается для фундамента без бетонной «подошвы», допустимо использование в качестве её элементов грунтовых стен траншеи. Если грунт не осыпается и обладает достаточной твердостью, то производится выработка грунта. Стенки траншеи при этом должны быть достаточно гладкими.

Дно траншеи утрамбовывается и после этого отсыпается песчаная подушка, высотой не менее 10 сантиметров. В идеале подушку лучше сделать высотой около 20 сантиметров с допустимым отклонением не более 15 мм от линии горизонта.

Процесс установки опалубки для ленточного фундамента состоит из следующих этапов:

1. Нанесение разметки — с помощью колышков, веревок и рулетки нанесите контуры будущего фундамента вашего коттеджа на участок. Обязательно проверьте длину диагоналей — они должны быть равными.
2. Монтаж направляющих досок — если высота будущего фундамента не будет превышать 20 см, для фиксации направляющих досок достаточно закрепить доски колышками. При более высоком фундаменте желательно установить опоры и надеть металлические хомуты, предупреждающие прогиб опалубки.
3. Фиксация конструкции — сбейте доски гвоздями, устраняя щели. Допустимая ширина щелей — не более 3 мм. Более крупные щели необходимо забить рейками или законопатить паклей.
4. Укрепление конструкции — щиты из фанеры или досок, расположенные друг напротив друга, зафиксируйте с помощью проволочных скруток или деревянных распорок. Ширина шага установки распорок от полуметра до одного метра. Все местные отклонения геометрии опалубки для ленточного фундамента нужно контролировать с помощью двухметровой рейки.
5. Гидроизоляция — на этом этапе внутреннюю поверхность опалубки для ленточного фундамента нужно выстелить гидроизолирующим материалом. Создание такого «кармана» обеспечивает оптимальный режим влажности для набора прочности бетоном.

Как поставить опалубку под фундамент. Рекомендации специалистов

Для того чтобы установка опалубки для ленточного фундамента прошла без сучка и задоринки, необходимо соблюдать ряд простых правил, которыми руководствуются специалисты.

• Во-первых, до начала работы необходимо очистить строительную площадку от мусора, неровностей и осадков.
• Во-вторых, необходимо следить за тем, чтобы внутренняя поверхность опалубки была чистой и ровной.
• Не стоит экономить на фиксации опалубки — слабость в конструкции неизбежно приведет к деформации фундамента, что негативно скажется на его способности выдерживать расчетные нагрузки.
• Для облегчения демонтажа опалубки внутреннюю поверхность необходимо покрыть известковым молоком или гидрофобным составом.

Если высота фундамента не превышает 20 мантиметров, то для укрепления и придания устойчивости опалубке будет достаточно вбитых в землю колышков. А если фундамент значительно выше, то кроме колышков обязательно установите упоры. Можно также одеть поверх опалубки хомуты из металла.

Для проверки размеров специалисты используют несколько инструментов: стальной или деревянный метр, уровень и отвес. Отклонение плоскостей опалубки от вертикали не должно превышать 5 миллиметров на метр высоты. Смещение осей, которое максимально допустимо при установке опалубки для ленточного фундамента, не должно превышать 10 миллиметров.

Для устойчивости стенок опалубки их можно укрепить с помощью продольных досок, которые, в свою очередь, фиксируются с помощью наклонных подкосов.

При заливке бетона желательно использовать вибратор — это способствует равномерному распределению раствора и предотвращает образование пустот.

Установка опалубки для фундамента. Возможные ошибки

Как установить опалубку для фундамента без ошибок и погрешностей? Ответ прост — весь процесс должен проходить под постоянным контролем всех действий. При необходимости желательно предварительно получить консультацию специалистов строительной сферы.

Некачественный материал опалубки

Помните, решив сэкономить на опалубке, вы рискуете получить фундамент, абсолютно не пригодный для возведения коттеджа.

Ошибки при установке арматуры

Нередко, решив поставить опалубку для фундамента своими руками, застройщики не уделяют должное внимание армированию фундамента. Между тем неправильно уложенная арматура может снизить прочность фундамента. Закладывая арматуру, следите за тем, чтобы она не касалась опалубки — спрячьте её в бетон.

Повреждение гидроизоляции

Во время установки опалубки для фундамента необходимо следить за целостностью гидроизоляционного слоя. В противном случае отдельные участки фундамента будут слишком быстро терять влагу и впоследствии прочность. Слой изоляции необходимо укладывать в траншею с напуском для предотвращения разрывов, которые могут появиться при заливке бетона. Сверху для предотвращения срыва гидроизоляция фиксируется с помощью специального степлера.

В заключение можно отметить, что правильная установка опалубки для ленточного фундамента является одним из основных условий надежного и долговечного фундамента.

Установка опалубки — это процесс, требующий ответственного подхода на каждом этапе изготовления конструкции. Поэтому на предварительном этапе подготовки к строительству внимательно изучите все факторы, оцените все доступные возможности и уделите внимание каждой мелочи. Только при таком подходе результат установки опалубки для ленточного фундамента своими руками будет радовать вас безупречностью.

www.vashcottage.ru

Как правильно сделать опалубку для ленточного фундамента. Видео. Фото. Советы по самостоятельному строительству.

Как правильно сделать опалубку для ленточного фундамента

]]>]]>Постройка любого здания начинается с подготовки участка под строительство. Подготовка участка заключается в его очищении от всего лишнего, после чего можно приступать к разметке. После того, как разметка сделана и вы уверены, что все рассчитали правильно, можно приступать к рытью траншеи под фундамент.

В этой статье будет рассматриваться вопрос о том, как сделать опалубку для ленточного фундамента. Мы возьмем в пример не совсем небольшую постройку, чтобы понять саму суть работы. Определимся с материалами. Для небольших построек подойдут доски со стандартной толщиной – 25 мм. В нашем примере фундамент небольшой, поэтому для него нужно сделать дополнительные ребра жесткости, которые располагаются внизу. Если же фундамент является массивным, рассчитанным под большой дом, необходимо вкопать опоры из брусков в глубину на 0.5 метра ниже уровня самого фундамента. После завершения опоры снимаются.

Четко и безошибочно размечаем площадку, устанавливаем угловые метки и опоры, после чего можно приступать к сборке самой опалубки. Совсем неплохо было бы сделать крепеж внешних и внутренних углов при помощи уголков из стали и брусков. Остальные соединения можно соединить обычными обрезками досок и брусками.

Если фундамент небольшой, то можно по-быстрому собрать конструкцию опалубки отдельно, а потом сразу установить на место, скрепив секции между собой. Задействуйте верхние ребра жесткости – это поможет избежать расползания опалубки по сторонам после того, как произойдет заливка. Заглаживать заливу желательно после их снятия, поэтому процесс заполнения опалубки происходит в два подхода и даже больше.

Стоит помнить тот факт, что опалубку нужно выставить предельно ровно относительно горизонта. Делается это при помощи уровня и нивелира. В том случае, если подушка является не совсем ровной (а это довольно часто), нужно выровнять ее подкладочными брусками. Также очень важно знать то, что заливка производится только тогда, когда каждая часть опалубки хорошо закреплена. Неплохо было бы еще проверить соответствие линейных размеров с чертежом и, при необходимости, подогнать их.

]]>]]>До возведения опалубки обычно происходит и армирование фундамента. Но если это удобнее сделать после установки опалубки, то можно поступить и таким образом. Само армирование производится относительно просто: в грунт вбиваются куски арматуры, после чего к ним горизонтально подвязываются вязальной проволокой еще одни куски.

Чем шире ваш фундамент, тем больше арматуры придется вбить. Некоторые забывают про очень важный факт армирования – в точках изгиба и углах обязательно должны присутствовать вертикальные пруты, независимо от того, какое между ними расстояние.

После всех этих мероприятий, а именно, после возведения опалубки и армирования, можно приступить уже непосредственно к заливке фундамента. Перед заливкой ленточного фундамента, правда сказать, есть еще ряд необходимых мероприятий, но, как говорится, это уже другая тема, не для этой статьи.



Самостоятельное строительство ленточного фундамента

Правильно сделанное основание дома гарантирует долговечность постройки и отсутствие многих проблем, связанных с усадкой, подтоплением, сыростью и пр. Работа эта очень важная и кропотливая. Иногда даже бывают ситуации, когда само строение сносится, а на его месте возводят новое. Но основа остаётся старая. Если задумали обустроить ленточный фундамент своими руками, наша статья познакомит вас с некоторыми приёмами столь ответственного мероприятия.

]]>]]>Основание для частного дома размером 6,5×8,5 м

Чтобы не приводить какие-то абстрактные данные, мы решили взять конкретную величину, на основе которой будем рассказывать о строительстве несущей конструкции.

Перед тем как сделать ленточный фундамент, необходимо выполнить разметку участка.

Для этих целей надо взять предварительно нарезанную арматуру и толстую леску либо капроновую верёвку.

Леска – более оптимальный вариант. Почему? Она не провисает.

Ширина ленточного фундамента в нашем случае составляет 0,4 м. В принципе, подходит и 0,3 м, но если уж делать, то как положено, не экономя каждую копейку.

Начнём разметку. В первую очередь поставим арматуру.

Далее убедимся, что все углы расставлены правильно. Проверить величину легко посредством рулетки. Необходимо померить диагонали. Когда их длина равна, всё произведено по общепринятым правилам. Нет, придётся поработать, пока не добьёмся результата. Натягиваем леску.

Аналогичным образом следует разметить внутренний участок. Помните об отступе, который равен 40 см. Исходите из этого, работая с внутренней частью. Впоследствии она будет выполнять функции ребра жёсткости.

Копаем яму для несущей конструкции

Вроде бы очевидный момент строительства ленточного фундамента своими руками. Взял в руки лопату и выкопал. В действительности всё гораздо сложнее. Прежде всего, нам нужен уровень водяного типа. Каким бы хорошим ни был участок, где возводится объект, перепады неизбежны. Уровень используется для их устранения.

Сперва определяется самая низкая точка. Чаще всего она располагается на внешних углах. В дальнейшем рассчитывается глубина ленточного фундамента, где за основу берётся как раз та самая точечка, которую мы только что вычислили.

Кстати, решением вопроса служит предварительное разравнивание участка. Напоминаем, глубина равняется 0,4 м, поскольку того требует рассматриваемый проект.

Внимание! Дно ямы обязательно следует делать ровными относительно водного уровня. Для этого пригодится описанный ранее инструмент. Плюс не проводите работы, что называется, «на глаз». Ничего, кроме трудностей, такие манипуляции не принесут.

Видео о возведении ленточного основания:

Разбираемся с опалубкой

В нашем примере опалубка для ленточного фундамента предполагает применение обрезных досок. К проблеме можно подойти несколько иначе, чтобы максимально эффективно воспользоваться заливочной поверхностью. Скажем, вы впоследствии собираетесь настелить паркет или сделать кровлю мягкого типа. Тогда лучше взять фанеру. В ситуации с металлической черепицей обрезная доска кладётся на обрешётку.

Отдавая предпочтение той или иной ровной поверхности, вы значительно уменьшаете траты на создание отделочного слоя с наружной стороны основания.

Как бы там ни было, но щиты для опалубки обычно производятся прямо на месте проведения работ. Нужны следующие инструменты и вспомогательные элементы – молоток, шуруповёрт, гвоздики, шурупы. Длина щита опалубочного типа должна быть меньше толщины обрезной доски.

Сбивание опалубки выполняется только с внутренней части. Гвоздики необходимо загибать наружу. В результате получится ровная поверхность.

К тому же сама опалубка снимется легко и быстро. Позаботьтесь и о деревянных распорках. Они нужны, чтобы заливка ленточного фундамента не навредила конструкции. Монтируйте элементы часто, тогда шанс порчи сведётся почти к нулю.

Когда сделаете описанные выше мероприятия, убедитесь, что опалубочная высота выше уровня поверхности, предназначенной для заливки. Потом обозначьте её уровень. Как?

Просто натяните шнурочки по периметру строящегося сооружения. При использовании обрезной доски или фанеры есть смысл покрыть внутреннюю часть изделий либо полиэтиленом, либо пергамином. Строительный степлер вам в помощь. На дно несущей конструкции положите кирпич для последующего монтажа арматуры.

Вязка металлической арматуры

Чтобы построить нормальный фундамент по типу того, о котором говорится в статье, надо взять арматуру с сечением 1,2 см. Вязка осуществляется посредством специальной проволоки. Ширина и длина ячейки равны 0,3 – 0,35 м. Наконец, арматура укладывается на днище ямы.

Для варки арматурных изделий нередко применяют сварочные аппараты. Какой бы способ ни взяли, везде есть, как плюсы, так и минусы. В целом вязка показывает большую эффективность при движении почвы или землетрясении, так как обеспечивает гибкость постройки.

Внимание!  Решётка из арматуры с каждой стороны должна иметь отступ от иных поверхностей. Величина – 5 см. Назначение – чёткое расположение изделий внутри монолитной бетонной смеси.

Обустраиваем вентиляционную систему и коммуникации

По окончании вязки и укладки арматуры на дно ямы переходят к очередному этапу мероприятий, что включает наш ленточный фундамент своими руками. На этот раз предстоит сделать вентиляцию и организовать проёмы, предназначенные для отвода коммуникаций.

Берём трубу необходимых размеров, изготовленную из пластика или асбоцемента, затем привязываем к армирующим изделиям. Чтобы в трубах не очутился раствор при заливке, засыпаем туда песочек.

Отвод коммуникаций надо делать ниже земляного уровня. По завершении необходимых работ заранее подготовленные отверстия откапываются, в дом проводятся трубы и пр.

При расчёте канализационной системы и водопровода принимайте во внимание уровень промерзания грунта, присущий для вашей области. И вода, и канализация прокладываются ниже данной отметки.

Гидроизоляция

Есть три пути решения проблемы. Первый – ничего не делать, но потом страдать из-за сырости, грибка и плесени. Второй – настелить рубероид, залить сверху бетоном.

Когда он затвердеет, заизолировать готовую поверхность. Третий – использовать гидрозащиту проникающего действия. Последний вариант считается наиболее эффективным. О нём читайте в других статьях сайта.

]]>]]>Заливка бетона

Заливка бетоном — последний этап возведения основания.

Наконец-то мы с вами подходим к концу процесса, как возвести ленточный фундамент своими руками. Для заливки берите только те установки, которые способны подавать смесь с любого опалубочного угла.

Чтобы избежать неприятностей позаботьтесь о дополнительном лотке, выпускающем раствор наравне с основным. Перед проведением работ убедитесь, что смесь достигла нужной консистенции.

Иногда бетонные составы слегка твердеют в процессе перевозки. Приходится немного разбавлять их водой.

Заливаемый раствор трамбуется вибратором глубинного действия. Сама трамбовка нужна для предотвращения карманов из воздуха.

По окончании утрамбовывания основание равняется мастерком или правилом.

Если не хотите испортить верхний слой получившейся конструкции, позаботьтесь о защите основы от атмосферных осадков. Когда светит солнце, поверхность следует, наоборот, периодически смачивать, иначе она потрескается. Опалубка снимается через несколько недель. Облицовка осуществляется приблизительно через месяц. Единственное, что способно затормозить процесс — погода.

Расчёт затрат

Здесь всё просто. Расходы на основание ленточного типа учитывают все моменты, сопутствующие данному мероприятию. Речь идёт о количестве используемых материалов, использовании спецтехники, если таковая потребуется, оплате услуг рабочих и пр.

Точную цифру реально определить только после ознакомления с земельным участком и требованиями заказчика проекта.

Опалубка для мелкозаглубленного ленточного фундамента своими руками

]]>]]>Конструкция опалубки для ленточного фундамента должна быть жесткой и прочной, чтобы обеспечивать геометрическую неизменяемость формы фундамента и геометрических размеров под воздействием динамических нагрузок от заливки бетонной смеси, которые могут составлять до 1/6 от нагрузок от нагрузки от собственно тяжелого бетона — 2500 кгс/м2. Расчеты прочности опалубки для фундамента производятся с коэффициентом 1,3.

Кроме обеспечения проектной точности геометрических размеров монолитного фундамента с минимальными отклонениями, опалубка фундамента помогает выдержать оптимальный температурно-влажностный режим, необходимый для набора бетоном проектной прочности. Материал опалубки фундамента должен быть химически нейтральным, а конструкция опалубки должна быть должна обеспечивать ее снятие без повреждения бетона.

Чаще всего в дачном строительстве для заливки ленточных фундаментов используется разборная мелкощитовая опалубка. Для опалубки третьего класса точности, применяемой в неответственном дачном строительстве, ГОСТ Р 52085-2003 нормирует только один показатель: размер сквозные щели в стыковых соединениях между щитами или досками, которые должны быть не более 2 мм. Все остальные параметры опалубки для фундамента и качества получившейся бетонной поверхности фундамента в этом случае отдаются на откуп заказчику строительства.

При  устройстве опалубки для мелкозаглубленных ленточных фундаментов без монолитной бетонной подготовки (подошвы фундамента) допустимо использовать в качестве естественной опалубки грунтовые стенки траншеи.  Если грунт твердый и неосыпающийся, то можно осуществить выработку грунта под подземную часть фундамента с максимальной точностью и аккуратностью, чтобы создать гладкие вертикальные стенки траншеи для отливки фундамента. Дно траншеи ленточного фундамента должно быть утрамбовано. На дне траншеи устраивается, планируется в горизонт и трамбуется песчаная подушка высотой от 20 см (в большинстве зарубежных нормативных документов) или от 10 см (в некоторых отечественных нормативных документах) с допустимыми отклонениями от горизонта +- 15 мм.

По краям траншеи фундамента устанавливаются щиты опалубки. Чаще всего для устройства опалубки фундамента применяются сборные щиты из фанеры, либо панели из досок (Варианты «A» и «Б» на схеме №1). Доски для опалубки используются влажностью до 22%,  толщиной 40-50 мм и шириной до 150 мм. Щели между стыками досок опалубки фундамента не могут быть более 2 мм. Щиты опалубки фундамента закрепляются раскосами к вбитым в землю не ближе 1 метра заостренным кольям из отрезков досок. Шаг установки раскосов опалубки зависит от высоты и ширины фундаментной ленты. В стандартных случаях дачного строительства шаг раскосов опалубки составляет 1 метр. Допустимо скреплять верхний срез щитов опалубки фундамента деревянными перемычками, которые будут также препятствовать раскрытию опалубки при заливке бетонной смеси. Перемычки опалубки устанавливаются через 0,5-1 м. Местные отклонения геометрии опалубки фундамента (выгибы, прогибы) контролируются двухметровой рейкой и не желательны более 2 мм для щитов опалубки из фанеры и 3 мм для щитов опалубки фундамента из досок.

Внутренняя поверхность опалубки фундамента выстилается карманом из полиэтиленовой пленки, ПВХ или EPDM полотна или других гидроизолирующих материалов. Гидроизоляция формы опалубки фундамента требуется для создания оптимального влажностного режима для набора бетоном прочности. При отсутствии гидроизоляции бетон может набирать прочность в условиях «водяной жажды», что может привести к ослаблению его прочности. Если в опалубке фундамента отсутствует гидроизоляция, то вода (цементное молоко) из бетонной смеси легко фильтруется в грунт и через щели в опалубке, что недопустимо.   Также гидроизоляция обязательна при использовании в опалубке фундамента пористых (древесных) материалов, способных набирать влагу.

Также по причине создания оптимальных влажностных условий рекомендуется поливать бетонную отливку фундамента водой и укрывать  полиэтиленовой пленкой сверху до набора бетоном проектной прочности 50%. Об этом мы поговорим подробнее в статье «Уход за бетоном».

Гидроизоляционный материал опалубки фундамента укладывается с небольшим напуском (чтобы предупредить его разрыв при заливке бетона) на дно траншеи и крепится скобами степлером к опалубке фундамента сверху с загибом через края опалубки для предупреждения его срыва под тяжестью заливаемой бетонной смеси.

Положение верхнего среза опалубки фундамента задается на 5-7 см выше проектного уровня верхней плоскости фундамента. В опалубке фундамента напротив установленных обносок делаются пропилы, в которые пропускаются натянутые стальные струны обносок краев фундаментной ленты. По стальным струнам обноски фундамента будет контролироваться уровень заливки и заглаживания верхней плоскости отлитого бетонного фундамента.

При строительстве фундамента в рыхлом, осыпающемся грунте придется устанавливать опалубку на всю глубину выработки траншеи. Ширина траншеи фундамента при этом увеличивается на ширину установки опалубки с обеих сторон. Для экономии сил и средств, рациональным решением в этом случае будет устройство комбинированной съемно-несъемной утепленной опалубки ленточных фундаментов.

Подобная комбинированная опалубка для фундаментов может быть использована и на твердых недосыпающихся грунтах, так как имеет целый ряд преимуществ по сравнению с традиционной «грунтовой» опалубкой для фундамента.  Комбинированная опалубка состоит из двух частей (варианты «В» и «Г» на схеме №1): наружной и внутренней. Внутренняя несъемная часть опалубки фундамента состоит из листов пенополистирола (EPS или XPS) толщиной 5-10 см.  Наружная часть комбинированной утепленной опалубки фундамента представляет собой  стандартную съемную мелкощитовую опалубку, удерживающую листы пенополистирола в заданном положении при заданной геометрии фундамента.

Листы пенополистирола перед установкой в опалубку фундамента заранее прошиваются насквозь фасадными дюбелями – «грибками», которые будут играть роль анкеров крепления после того, как бетон в опалубке наберет прочность. Листы пенополистирола крепятся к грунтовым стенкам обычными гвоздями длиной минимум 20 см. В верхней части опалубки фундамента листы пенополистрола закрепляются съемными саморезами к деревянным элементам опалубки.  Листы пенгополистирола должны иметь замки на боковых гранях (уступы по системе шип-паз), чтобы предупредить протечки воды и бетонной смеси. При использовании листов пенополистирола толщиной 5-10 см, производства Пеноплекс, Dow, URSA, BASF ,обладающих существенной механической прочностью,  можно сэкономить на древесине опалубки, устраивая не сплошной щит опалубки фундамента, а щит-решетку, удерживающий листы пенополистирола в заданном положении.

Листы несъемной части пенополистирольной опалубки ленточного фундамента предназначены для:

При строительстве ленточного фундамента на бетонной подготовке или в траншеях с откосами конструкция опалубки будет отличаться (Схема №2). После того как в траншее будет залита армированная или не-армированная бетонная подготовка и пройдет 3 дня при среднесуточной (а не дневной!) температуре от +20°С,  или 5 дней при среднесуточной температуре от +10°С до +20°С  на бетонной подготовке можно будет устанавливать мелкощитовую опалубку для ленты фундамента.

опалубка для ленточного фундамента

Удобный материал для изготовления такой опалубки для фундамента – это бакелезированная или ФСФ фанера на рамах из деревянных брусков. Стягиваются щиты такой опалубки для ленты фундамента через стальные (не алюминиевые и не оцинкованные) втулки-трубки заданной длины, равной ширине фундаментной ленты. Через отверстия в фанере и трубки вставляются резьбовые шпильки и затягиваются через опорные бруски и шайбы или пластинами гайками. Таким образом, получается жесткая пространственная конструкция. Шаг установки резьбовых стяжек – 50 см. После снятия опалубки фундамента все отверстия должны быть тщательно заделаны цементным раствором. Дополнительно опалубка фундамента фундамента фиксируется в траншее по краевым струнам обноски и уровню с помощью распорок  внутри траншеи  и раскосов – снаружи. Опорные колья для фиксации опалубки забиваются не ближе 1 м от края траншеи.

Обращенную к бетону поверхность опалубки фундамента для облегчения распалубки смазывают известковым молоком, цементным раствором или гидрофобным составом.

При установке опалубки отклонения плоскостей от вертикали не должны превышать 5 мм на 1 м высоты. Максимально допустимое смещение осей опалубки от проектного положения — 10 мм.  Местные неровности не могут составлять более 2 мм для щитов из фанеры и 3 мм для щитов из досок  (пункт 3.7 ВСН 37-96).



]]>http://dom.dacha-dom.ru/opalubka-fundamenta.shtml]]>

]]>http://postroim-dom-sami.ru/fundament/lentochnyi/opalubka.php]]>

]]>http://ves-fundament.ru/svoimi-rukami/lentochnyj-fundament-svoimi-rukami…]]>

kazap.ru
