Как правильно делать опалубку фундамента

Опалубку можно сделать различными способами. Основные этапы процесса зависят от формы опорной конструкции, характеристик грунта, будет ли она съемной или несъемной. Изложенная информация поможет изучить виды опалубки для фундамента и правильно сделать каркас с учетом сопутствующих факторов.

Требования к опалубке и варианты ее обустройства

Возведение фундамента – емкий процесс, требующий весомых затрат финансов, сил и времени. Поэтому прочность каркаса имеет огромное значение. Нарушение его целостности приведет к дополнительным незапланированным расходам и значительно увеличит период строительства. Сделать под фундамент качественную опалубку позволит учет факторов, влияющих на устойчивость конструкции:

• Качество пиломатериалов. Досок с одинаковыми характеристиками не существует. Расположение сучков или пороки развития могут снизить предполагаемую прочность.
• Показатели бетона. Вязкость раствора для фундамента влияет на силу воздействия изнутри опалубки. Нагрузки на каркас зависят от наличия арматуры, скорости заливки фундамента и вариантов его трамбовки.
• Погодные условия. Жара или минусовые температуры меняют показатели прочности опалубки под фундамент.

Согласно СНиП максимальный прогиб досок, предназначенных для каркаса, составляет:

• для подземной части фундамента – 1/250 длины;
• для фундамента над поверхностью – 1/400 длины.

Выбор материала зависит от кратности его применения. Повторное использование предполагает установку щитов из обрезной доски высокого качества или ламинированной фанеры, обладающей водоотталкивающими свойствами. Одноразовое применение позволяет сделать опалубку из материалов низкого качества:

• необрезной доски;
• клееной фанеры;
• обрезков ДСП.

По вариантам установки встречается два вида опалубки: съемная и несъемная. В первом случае каркас демонтируется после застывания бетона и может использоваться повторно или расходоваться на другие нужды строительства. Для несъемной конструкции применяют древесный материал или пенополистирол, обладающий высокими показателями теплоизоляции. Когда фундамент наберет прочность, траншею с несъемной опалубкой засыпают землей.

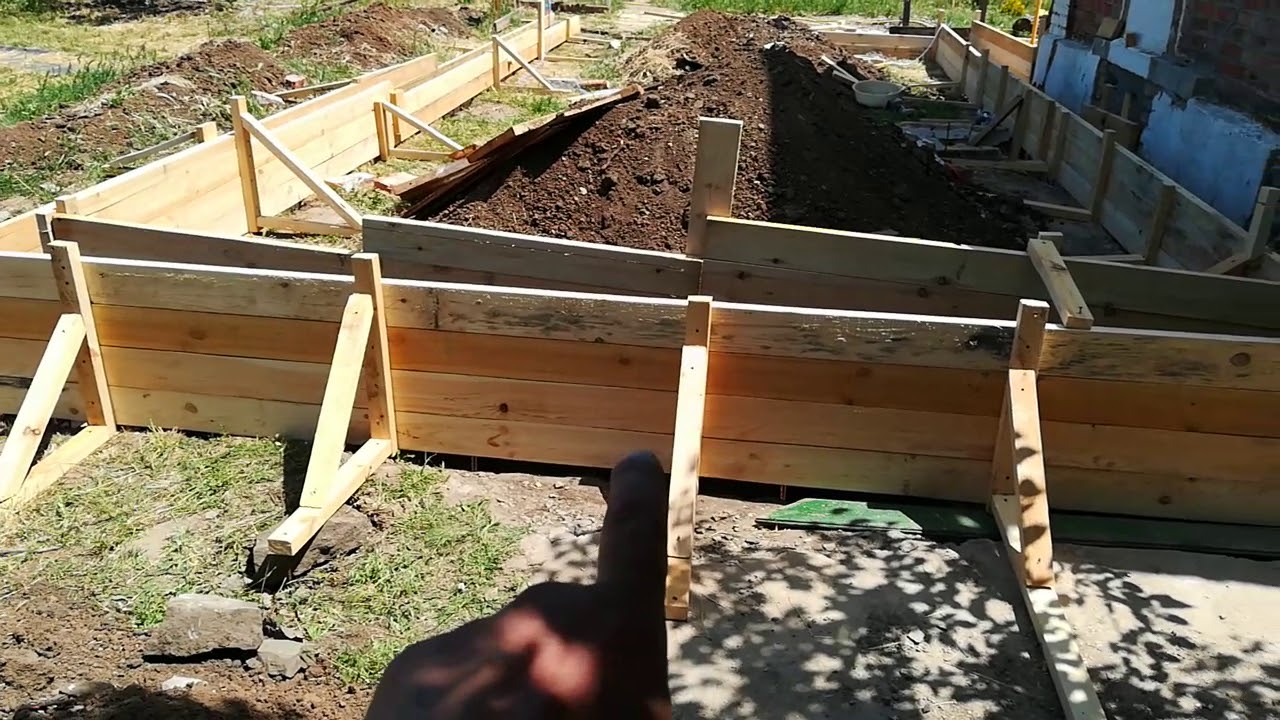

Каркас для ленточной опорной конструкции

Возведение тяжелых зданий нуждается в обустройстве надежной опорной конструкции. Для этих целей оптимально подходит ленточный фундамент. Единого алгоритма как правильно сделать каркас под заливку бетона не существует. Каждый мастер вносит свои корректировки. Приведем один из множества возможных вариантов. Для изготовления использовались доски обрезные 2 сорта толщиной 25 мм.

Работа начинается с подготовки щитов, размеры которых ориентированы на глубину и длину траншеи. Избегайте громоздких габаритов, лучше сделать элементы опалубки, не превышающие в длину 3-4 м. Для соединения щитов подойдут эти же обрезные доски или рейки, тонкие рейки фиксируются ребром.

Следующий этап оформления опалубки для монолитного фундамента – монтаж щитов в траншею. Для этого потребуются угловые подпорки и колышки для вбивания в грунт. Подпорки правильно сделать двухсторонние с промежутком 0,5-0,7 м. Избежать смещения опалубки во время крепления поможет установка между параллельными щитами распорок, которые впоследствии остаются в фундаменте.

Колышки располагаются по углам траншеи, между ними натягивается веревка. Ее высота превышает часть будущего фундамента, возвышающегося над землей.  Затем идет установка остальных колышек. После монтажа одного ряда щитов опалубки, они закрепляются колышками. Со вторым рядом поступают аналогичным образом. Обязательно сверяются все разметки фундамента.

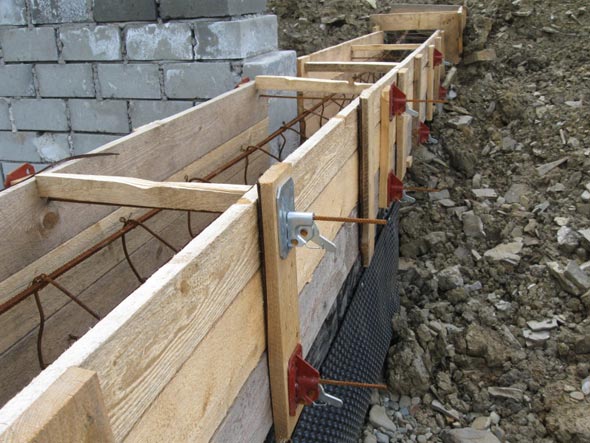

В качестве горизонтальных распорок между щитами опалубки применяются пластиковые трубки, металлические прутья или деревянные рейки. Промежуток между распорками составляет 1 м, они не подвергаются распирающей силе залитого фундамента, а только облегчают монтажный процесс опалубки.

После определения требуемой ширины в верхней части каркаса, щиты соединяются между собой рейками, чтобы предотвратить деформацию конструкции. Максимальный промежуток между рейками – 0,5 м. Если высота наземной части фундамента превышает 50 см, доски опалубки через две связываются между собой. Затем концы проволоки закрепляются на внешних вертикальных стойках.

Совет! Правильно сделать скручивание с небольшим натяжением. Это обеспечит цокольной части фундамента ровные стены.

В процессе демонтажа опалубки проволока отрезается и остается в фундаменте. Для установки подпорок на щит прибивается короткий брусок для упора. Нижней частью подпорки опалубки упираются в колышки. Места стыков щитов обязательно поддерживаются подпоркой.

В опалубке, расположенной над поверхностью земли, устанавливаются отрезки труб ПВХ. После заливки фундамента они будут выполнять функцию вентиляционных продухов или служить для прокладки коммуникаций. При отсутствии труб сделать технические отверстия можно с помощью деревянных коробов, которые впоследствии из фундамента уберутся.

На заключительном этапе основательно проверяется прочность установки опалубки. Даже при значительном механическом воздействии она не должна шататься. После устранения всех недочетов можно переходить к заливке фундамента.

Нюансы изготовления опалубки под столбчатый фундамент

Легкие постройки не нуждаются в обустройстве монолитной конструкции и могут довольствоваться установкой столбов в качестве опоры. Опалубка для столбчатого фундамента также бывает съемной и несъемной. В качестве несъемного материала применяют:

• рубероид, форма которого сохраняется за счет арматурного каркаса;
• различные трубы: асбестоцементные, металлические, ПВХ.

Сделать каркас столбчатого фундамента своими руками можно из различных материалов. Наиболее востребованным вариантом являются доски толщиной до 40 мм (чаще достаточно 25 мм), ширина которых варьируется от 100 до 150 мм. Кроме этого, подойдет:

• ДСП;
• плотная ламинированная фанера, обладающая водоотталкивающими свойствами;
• стальные листы, из которых с помощью уголков на болтах формируется короб.

Алгоритм установки каркаса для столбчатой опорной конструкции намного проще подготовительного этапа заливки ленточного фундамента. Ключевые моменты процесса:

• Под столбы готовятся ямы соответствующих размеров.
• На дне обустраивается дренажная подушка.

Совет! Чтобы наземная часть столбчатого фундамента обладала гладкой поверхностью, доски следует ошкурить. Альтернативный подход – закрепить внутри деревянного короба с помощью степлера клеенку или полиэтилен.

• Первоначально по углам будущей опалубки с внешней стороны вбиваются бруски.
• Под них готовятся щиты, размеры которых соответствуют расчетам проектной документации.
• Короб опалубки и ранее вбитые бруски фиксируются между собой гвоздями или шурупами.
• Если будущие столбы обладают внушительными размерами, каркас необходимо дополнительно укрепить подпорками с внешней стороны или стянуть стенки короба между собой шпильками.

Монтаж опалубки проводится с неукоснительным соблюдением вертикального уровня столбчатой конструкции. Важно избежать наличия между досками щелей свыше 4 мм. Это спровоцирует утечку бетонного раствора и ухудшение прочности фундамента. Высота опалубки должна превышать уровень заливаемого бетонного раствора.

Ступенчатый фундамент: как сделать каркас

Периодически возникают ситуации, когда требуется формирование опорной конструкции ступенчатой формы. Конструкция опалубки ступенчатого фундамента зависит от возлагаемых на нее задач:

• Строительство здания ведется на склоне. Тогда каркас формируется уступами с учетом крутизны склона.
• Требуется сделать короб под столб, который обладает широким основанием, а каждый следующий уровень меньше предыдущего.

Ключевые моменты работы для обустройства фундамента, изображенного на фото выше:

• Выемка почвы осуществляется с нижней отметки вручную и проводится ярусами. Таким образом, каждый уступ сохранит под собой материковый грунт.
• Избежать осыпания земли между ступенями позволит укрепление вертикальной стенки щитами опалубки.
• Траншея под фундамент выкапывается поэтапно.
• Монтаж опалубки проходит в соответствии с проектными чертежами. Соблюдение размеров каждой ступени обязательно.
• Каркасы следует сделать сплошными. Каждый из них обладает распорками, торцевыми деталями, подкосами и усиливающими стойками, зафиксированными вертикально.
• Участки уступов оснащают несъемными щитами, которые подрезаются по высоте ленточного фундамента.

Чтобы сделать опалубку для опоры, изображенной на фото ниже, первоначально закрепляют угловые щитки и монтажные уголки.

Щитки фиксируют натяжными струбцинами, с помощью пружинных скоб они соединяются между собой. Затем на каркас первого уровня навешивают схватки следующего яруса. На завершающем коробе устанавливают опалубку стакана. Для проведения работ потребуется два человека.

Подготовка каркаса перед заливкой монолитной плиты

Чрезвычайно массивные здания или проблемный грунт вынуждает прибегнуть к обустройству сплошной плиты фундамента. Процесс это трудоемкий, провести его в одиночку не представляется возможным. Для плиты также необходимо сделать опалубку, в качестве материала подойдут деревянные щиты.

Опалубка для плитного фундамента устанавливается по периметру будущего строения. Ее основной задачей является сохранение формы основания до полного застывания бетона. Сделать каркас можно из обрезных досок, но при этом следует следить за отсутствием щелей на стыках. Чрезвычайно удобно применять для этих целей инвентарные щиты. Оптимально сделать опалубку из хвойных пород дерева ввиду чрезвычайной прочности материала. В качестве распорок и других дополнительных элементов подойдет лиственница.

Древесина должна быть сырой, иначе доски быстро впитают влагу из бетонного раствора, в результате чего показатели прочности бетона ухудшатся. Чтобы уменьшить адгезию бетона с внутренней поверхностью опалубки, древесину обрабатывают глиняным раствором или маслом. Это способствует формированию гладкой поверхности плиты монолитного фундамента.

Сделать своими руками опалубку проще всего для столбчатого основания, далее по сложности следует ленточный и плитный фундамент. Оформление ступенчатой конструкции лучше доверить профессионалам.

Опалубка для фундамента своими руками

Опалубка – это временная или постоянная ограждающая система, используемая для придания монолитным бетонным и железобетонным конструкциям необходимой формы. Для заливки фундамента в основном применяется съемная опалубка. Она состоит из щитов-палуб, поддерживающих лесов (рамы, стойки) и элементов крепежа. Форму и качество поверхности бетонной конструкции придает палуба, непосредственно соприкасаясь с ней. Леса и крепеж обеспечивают опалубке устойчивость. Все опалубные работы для фундамента выполняются в комплексе с армированием и заливкой бетонной смеси.

Материалы

На протяжении всей истории монолитного строительства для изготовления опалубки используются деревянные щиты различных форм и размеров, сколачиваемые из обрезных или необрезных досок. Соединительные и несущие детали делаются из бруса. При сборке для закрепления используются проволочные скрутки, деревянные стяжки, рамки и подкосы.

Кроме дерева могут использоваться и другие материалы – фанера, металлические листы. Опалубка для фундамента своими руками делается из досок толщиной 25–50 мм.

Изготовление и монтаж

Изготовление и монтаж опалубки для фундамента

Независимо от вида фундамента его заливка производится в подготовленную ранее опалубку. Для буронабивного фундамента опалубка нужна для поднятия ростверка.

Опалубку следует выставлять на хорошо выровненной поверхности строго вертикально, вплотную к грунту. Внутренние поверхности палубы, соприкасающиеся с бетоном, должны быть ровными и гладкими, а расстояние между двумя параллельными щитами — строго соответствовать проектной ширине бетонного фундамента.

Опалубку нужно сбивать из плотно пригнанных друг к другу досок так, чтобы не было щелей. В противном случае через щели при вибрировании бетонной смеси будет вытекать цементное молочко, что негативно отразится на прочности бетона. В деревянной опалубке допускаются щели до 3 мм, так как при предварительном смачивании доски разбухают и щели исчезают. Более крупные щели в 5–10 мм законопачиваются паклей, а совсем крупные – забиваются рейками.

Устройство опалубки для ленточного фундамента высотой до 75 см следует начинать с монтажа направляющих досок, закрепленных колышками. Монтаж проводится по линии, размеченной предварительно натянутой веревкой, закрепленной на обоих концах. Перед тем как сделать опалубку, обязательно надо помнить, что бетонная масса будет оказывать на опалубку изнутри сильное давление. Поэтому для того, чтобы щиты снизу не разошлись, их необходимо зафиксировать снаружи колышками. При высоте фундамента, не превышающей 20 см, достаточно одних колышков. Если же фундамент более высокий, то снаружи, кроме колышков, необходимо установить упоры. Кроме колышков и упоров можно поверх опалубки одеть металлические хомуты.

Обратите внимание! После того как доски закреплены, необходимо тщательно выверить правильность их установки. Это можно сделать рулеткой и отвесом или строительным уровнем.

Далее можно устанавливать щиты. Их плоскость должна совпадать с кромкой доски. После установки щитов их необходимо закрепить. Фиксация расположенных друг напротив друга щитов производится распорками и проволочными скрутками. Распорки изготавливаются из деревянного бруса сечением 50×50 мм. Наиболее удобный размер для щитов – длиной 2–3 м. Палуба из досок сбивается гвоздями. Они обязательно бьются со стороны палубы так, чтобы шляпки оказались внутри опалубки. Выступающие наружу концы гвоздей загибаются.

Заливаем опалубку

Заливка опалубки

Бетонная смесь для заливки должна быть достаточно пластичной, чтобы ее можно было хорошо уплотнить, но не совсем жидкой, иначе фундамент получится непрочным. При трамбовке особое внимание нужно уделить местам у опалубки, иначе монолитная стена получится с порами.

Обратите внимание! После заливки бетона в опалубку, ему дают выстоять около 2 недель для затвердения и набирания прочности. Только после этого опалубку можно снимать.

В случае если грунт твердый, заливать бетонную смесь можно прямо в вырытую под фундамент траншею, роль опалубки в таком случае будут выполнять стенки траншеи. А установка опалубных щитов производится только на поверхности грунта для наземной части фундамента.

Перед заливкой бетонной смеси в опалубку помещают арматуру.

Для ленточного фундамента или ростверка укладка арматуры производится параллельно на расстоянии 10–15 см друг от друга. На углах и в тех местах, где к фундаменту будут примыкать внутренние стены, арматура сгибается так, чтобы ее изогнутый край можно было связать с арматурой следующей стены. Кроме того, в этих местах рекомендуется двойное армирование. Подпорки под арматуру можно сделать из кирпича или бутового камня.

Обратите внимание! Если нет возможности согнуть арматуру, то для прочности конструкции нужно использовать специальные угловые элементы.

Выполняя все операции по установке опалубки, укладке арматуры и заливке бетонной смеси, верно, вы получите идеально ровный фундамент и значительно сэкономите на материалах, применяемых для его штукатурки.

73 фото, чертежи и схемы установки

Надежное основания для любой постройки обеспечивает хороший фундамент. Перед заливкой бетонного раствора необходимо сделать правильную опалубку, которая придает нужную форму будущему строению.

Перед тем как приступить к рабочему процессу, рекомендуется ознакомиться с возможными вариантами сборных конструкций.

Для каждой разновидности бетона разработана специальная технология изготовления удерживающего каркаса.

В нашем материале представлена подробная инструкция, которая позволяет сделать опалубку для фундамента своими руками.

Какие материалы необходимо использовать?

На сегодняшний день, опалубка может быть выполнена из любого вида материалов. Для этого используют:

• металл;
• железобетон;
• полистирольные блоки;
• деревянные доски.

Железный каркас считается универсальным вариантном. Его ширина регулируется благодаря специальным прутьям по всему периметру. Для этого понадобятся металлические листы, толщина которых не должна превышать 3 мм.

Этот материал часто используют для создания опалубки ленточного фундамента. Для увеличения жесткости, рекомендуется приварить металлические прутья к железным листам. Главное преимущества материала, заключается в его хорошей гибкости.

Он отлично гнется в любую сторону, тем самым позволяет корректировать мелкие недостатки в процессе заливки опалубки.

Еще одним положительным качеством является простота сборки. Металлические пластины отлично держат заданную форму. Единственным недостатком этой конструкции считается её высокая цена.

Железобетонная опалубка также относится к дорогостоящим видам каркаса. Как правило, она состоит из двух бетонных плит.

В зависимости от толщины стен будущего дома устанавливается необходимое расстояние между железобетонной конструкцией. Далее её заливают жидким бетонным раствором и оставляют до полного высыхания.

Основным недостатком такой опалубки является большой вес бетонных плит и сложные монтажные работы. Выполнять изготовление такого каркаса должны профессиональные мастера. Неправильно установленные элементы могут сократить эксплуатационный срок здания.

Полистирольная опалубка в последнее время пользуется огромной популярностью среди строительных фирм. Несмотря на облегченный вес полистирола из него получается прочное основание.

Деревянные доски довольно часто используют в домашних условиях. Благодаря им опалубка под фундамент, равномерно пропитывается бетонным раствором. Доски позволяют увеличить высоту конструкции путем дополнительной фиксации.

Съёмная деревянная опалубка своими руками

Как сделать опалубку самостоятельно? Для этого понадобятся качественны доски, которые способны выдержать давление бетонной смеси. Металлические прутья обеспечат максимальную устойчивость опалубке.

Весь процесс изготовления состоит из нескольких манипуляций, которые помогают установить качественную конструкцию. На фото опалубки для фундамента запечатлена подробная инструкция для выполнения работы.

Последовательность действий

Здесь главное соблюдать все по очередность действий:

Первым делом необходимо вырыть яму в соответствии с вашим проектом будущей постройки.

Между деревянной опалубкой и землей, необходимо оставить немного свободного места. Это позволит аккуратно убрать деревянный каркас после высыхания бетонного основания.

Дно конструкции рекомендуется укрепить смесью песка и мелкой щебенки.

После этого можно заниматься креплением дополнительных опорных брусьев, которые обеспечат необходимый угол наклона. Такую методику используют при строительстве домов на неровной поверхности.

Завершающим действием будет заливка бетонной смеси. Опытные профессионалы рекомендуют оставить опалубку на 5 недель до полного высыхания раствора.

Фото опалубки для фундамент

от разметки до заливки бетона

Форму будущего фундамента определяет опалубка. Установка опалубки для ленточных фундаментов станет главной темой этой статьи. Из нее вы узнаете:

• как возвести фундамент своими руками;
• как устроена опалубка;
• как собрать арматурный каркас.

Преимущество ленточного фундамента заключается в том, что при его монтаже не требуется использование тяжелой строительной техники. Замкнутому контуру ленточного фундамента, укрепленному металлической конструкцией, придется выдержать вес нелегкого материала, из которого будет построено ваше будущее жилище. Рачительного хозяина порадует соотношение цены и качества.

Перед тем, как установить опалубку для ленточного фундамента, следует провести инженерно-геологические изыскания. Для этого необходимо обратиться в местный отдел капитального строительства, там вам помогут узнать важную информацию о вашем грунте. Учтите, что будущий фундамент

1. не может быть расположен ниже верхнего уровня грунтовых вод;
2. на 0,3 м должен проходить ниже уровня промерзания.

Несмотря на то, что опалубку для ленточного фундамента своими руками смастерить достаточно просто, не рискуйте собственноручно проектировать фундамент. В случае непрофессиональных действий, вы можете обнаружить на возведенных стенах щели, столкнуться с деформированием основания и прочими неприятностями.

При проектировке ленточного фундамента следует учитывать ряд особенностей

• габариты будущего здания;
• количество внутренних перегородок;
• количество несущих стен и их размеры.

Имейте в виду, чем больше толщина стен, тем они больше весят, следовательно, и фундамент окажется внушительнее.

К строительству можно приступать уже тогда, когда будет решен вопрос относительно размеров и геометрии фундамента. Первое, что нужно сделать – нанести разметку на том месте, которое предназначено для фундамента.

Размечаем участок под ленточный фундамент.

Перед тем, как заняться разметкой, следует убрать растительность со всего периметра территории, отводимой под будущую постройку. После этого обозначим внешние края одной из наружных стен фундамента двумя П-образными конструкциями, состоящих из двух колышков, вбитых вертикально в землю и одного бруска, прибитого поверх колышков. Натяните веревку между этими конструкциями.

Аналогичным способом обозначаются и другие внешние стороны фундамента.

Периметр обозначен, пришло время заняться внутренними перегородками. Веревки следует натянуть параллельно нитям, обозначающим кромку фундамента. Соблюдайте углы, все они должны составлять 90 градусов. Дистанция между нитями должна равняться ширине стен будущего фундамента.

Теперь пришло время браться за лопату – по обозначенным веревками линиям будем копать траншеи. В ширину вырытые траншеи должны превосходить ширину стенок будущего фундамента, соблюдение этого условия позволит нам произвести устройство опалубки ленточного фундамента по правилам.

Вглубь траншея должна уходить на величину, сложенную из утрамбованных слоев песка и щебня по 15 см каждый и глубины заложения фундамента.

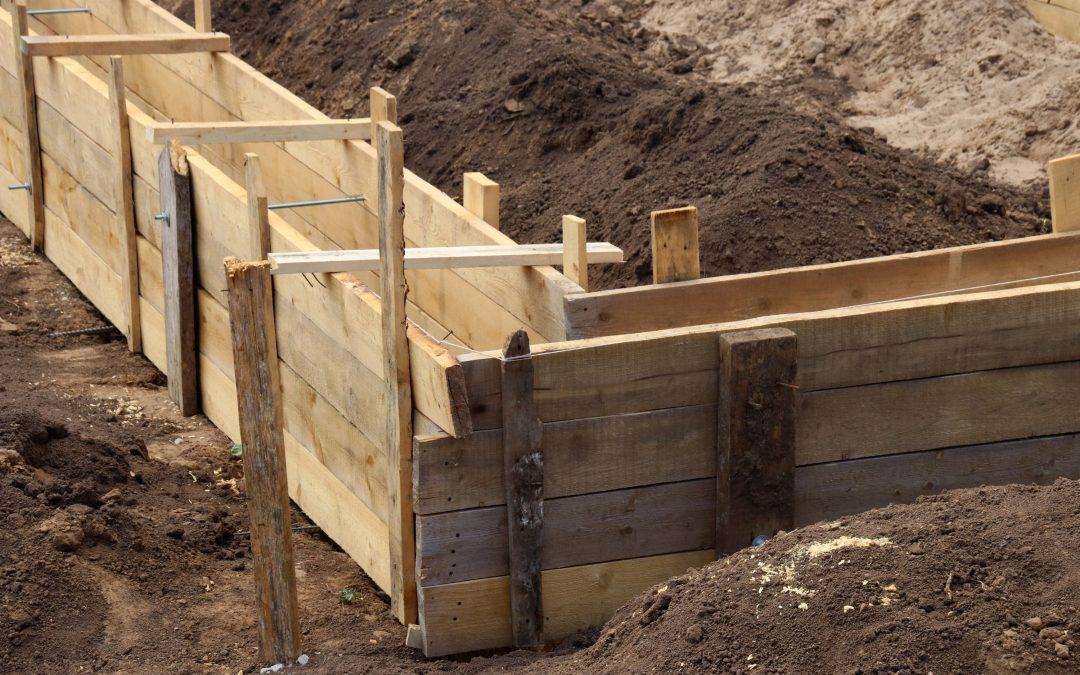

Строим опалубку

Опалубка под ленточный фундамент строится после процедуры утрамбовки при помощи виброплиты вышеупомянутых слоев. Рекомендуется смочить песок водой – тогда удастся добиться более плотной усадки.

Стандартные струганые доски толщиной 25 мм считаются лучшим материалом для опалубки. Именно эта толщина позволит доскам выдержать давление бетона. Отдайте предпочтение доскам, сделанным из хвойных пород деревьев – им свойственна природная прочность и упругость.

Еще нам понадобятся:

• деревянные бруски 50*50 мм – их будем использовать для распорок;
• для фиксации щитов – колышки.

При сборке опалубки рекомендуется использовать обрезные доски, они позволят вам избежать ненужных щелей. Ширина досок должна укладываться в 15 см. Перед работой отберите сырую древесину. Сухие доски забирают влагу из бетона, тем самым нарушается процесс его застывания и снижается прочность.

Просмотрите доски на предмет отсутствия щелей – прореха более 3 мм может пропускать цементный раствор. Небольшие щели не нанесут существенного ущерба – они исчезнут самостоятельно после насыщения древесины влагой.

1. сколотите из деревянных досок щиты, ширина которых должна быть равна сумме глубины траншеи и цоколя фундамента;
2. с шагом в 1 м забейте вертикальные клинья;
3. заранее заготовленные щиты прикрутите к клиньям при помощи саморезов;
4. укрепите полученную конструкцию распорками и поперечинами;
5. убедитесь в том, что щиты стоят строго по уровню;
6. измерьте диагонали – результаты измерений должны совпасть.

Если между досками образовались щели более 3 мм, забейте их рейками или же законопатьте паклей. Уделите должное внимание фиксации опалубки, если не уделить этому должное внимание сейчас в будущем вас ожидает деформация фундамента, способная привести к невозможности выдержать расчетные нагрузки.

Не ленитесь установить дополнительные подпорки, помните, что стенки фундамента должны быть идеально ровными.

Если планируете использовать щиты многократно, уделите должное внимание их чистоте. В ином случае, перед последующим применением их придется долго чистить.

Если вы вместо саморезов будете использовать гвозди, следите, чтобы шляпки находились с внутренней стороны опалубки, а острия смотрели наружу, которые впоследствии необходимо загнуть вниз.

Гидроизоляция

Когда установка опалубки для ленточных фундаментов будет закончена, приступим к укладке рубероида на дно траншеи. Сделав это, вы избежите последующего всасывания влаги из бетона. Для соблюдения должного режима влажности, закрепите на сколоченных щитах прочную пленку или, по возможности, рубероид.

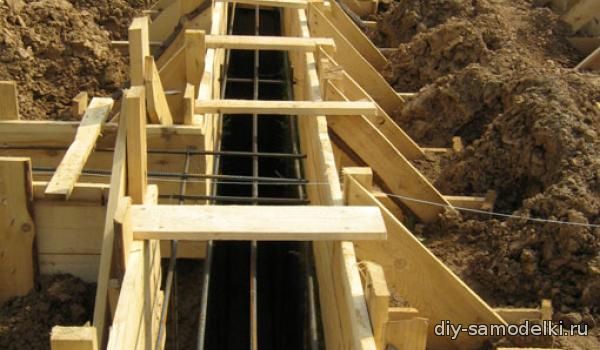

Арматурный каркас

Теперь пришло время арматурных каркасов, они нужны для придания основанию надежности. Собирать их следует из арматуры того диаметра, что указан в проекте фундамента. Сваркой для установки арматурного каркаса пользоваться категорически запрещается. Все соединения должны осуществляться непосредственно в опалубке при помощи вязальной проволоки.

Следите за тем, чтобы с каждой стороны от каркаса до стенок опалубки было около 5 см. Таким образом, вам удастся уберечь арматуру от контакта с лишней влагой, могущей просочиться сквозь грунт. Расположите не менее трех арматур в продольном направлении, шаг этажа укладки – не более 250 мм.

Необходимо заложить отверстия, где будут пролегать вентиляция и коммуникации. Между щитами проложите асбестоцементные трубы, они позволят образовать сквозные отверстия в будущем фундаменте. Монтаж опалубки для ленточного фундамента можно считать законченным, пришло время залить бетоном нашу конструкцию.

Заливаем в опалубку смесь

Смесь заливают по всему периметру фундамента одномоментно. Заливка слоями приведет к недостаточной прочности бетона. Разумеется, оптимальным было бы заказать смесь на производстве – вам привезут необходимое количество бетона, подготовленного с полным соблюдением нужных пропорций.

Если вы в силу каких-то причин этого сделать не можете, придется обходиться собственными силами и бетономешалкой.

Все компоненты не должны содержать в своем составе глину и прочие посторонние элементы. Разумеется, вода тоже должна быть чистой. Оптимальной маркой цемента считается 500, ниже 400 брать нельзя. Чем выше марка цемента, тем более прочным получится бетон. К тому же время его застывания существенно меньше.

Учтите, получаемой смеси следует быть пластичной. Для ориентировки – на куб бетона приходится затратить пять мешков цемента, десять мешков песка, тридцать мешков щебня. Далее, залитую в опалубку смесь необходимо утрамбовать. Для этой манипуляции придется арендовать в строительной компании глубинный вибратор.

Не снимайте доски до тех пор, пока смесь полностью не высохнет. После того, как вы зальете фундамент должно пройти около двух недель, затем вы сможете снять щиты. Необходимую прочность бетон набирает по истечении календарного месяца.

В жаркую погоду, бетонную поверхность необходимо время от времени увлажнять – этим вам удастся избежать образования корки, мешающей застыть более глубоким слоям фундамента. Если погода дождливая – накройте фундамент пленкой, в противном случае он может размокнуть.

Хотя изготовление опалубки для ленточного фундамента довольно трудоемкий процесс, справиться с ним можно.

Пошаговая инструкция как сделать опалубку для ленточного фундамента своими руками

Прежде чем приступить к строительству опалубки для ленточного фундамента, давайте разберем, сколько видов  конструкций опалубки существует.

Это необходимо для того, чтоб выбрать тот вариант опалубки, что нужно.

Как правильно сделать опалубку для ленточного фундамента

Качество всего строительства во многом зависит от качества выполненных работ по установке опалубки и по  основе дома, то есть по фундаменту.

Типы опалубки

Конструкция опалубки  в зависимости от типа делится на две группы:

• Опалубка с съемной конструкцией;
• Опалубка, что имеет не съемную конструкцию.

В строительстве без формирования монолитной, бетонной и железобетонной конструкции не обойтись.   И неважно дом это, или  предварительно построенный каркас, который называют опалубкой.

В случае самостоятельного строительства, опалубка для ленточного фундамента производится  собственноручно.  Главное выбрать тип опалубки и правильно выполнить все пошаговое ее строительство.

Давайте подробнее остановимся на каждом из них.

Итак,  конструкция опалубки, как уже упоминалось, бывает съемной, и нет.

Съемная опалубка

Самый известный и широко применяемый тип конструкции. Съемная опалубка, значит, после заливки ленточного фундамента этот вид опалубки подлежит демонтажу.

К тому же в этом случае она снимается сразу после того как заливной бетон схватился.

Благодаря этому типу опалубки возможно, сформировать фундамент с любой формой. Это относиться не только к ленточному фундаменту, но   и для лестничных пролетов, монолитных стен и так далее.

Изготавливается съемная конструкция при помощи:

• Нарезной доски;
• Листов фанеры, что отличается от фанеры обычной повышенной влагостойкостью;
• Стальных листов, которые могут быть л из любого материала, то есть и сталь и алюминий.

Но, для строительства ленточного фундамента лучше использовать нарезные доски, влагостойкую фанеру и деревянные брусья. Так же можно процесс строительства опалубки упростить, путем, использования специального металлического каркаса для  крепления нарезных досок.

При этом помните, что установить опалубку только с использованием фанеры не стоит. Ее можно использовать только в том случае, если фундамент имеет небольшие габариты.

Лучше остановить свой выбор на брусьях и деревянных досках.

Не важно, из какого материала строиться конструкция опалубки. Главное соблюдать во время строительства основные  монтажные правила.

Несъемная опалубка считается выгодным типом и простым для монтажа, к тому же скорость возведения в таком случае намного больше, чем при несъемной конструкции.

Для ее возведения чаще всего применяется подручный материал. Это может быть ДСП, ДВП, металлический каркас или даже трубы металлические или асбестовые, имеющие диаметр от 150 до 200 мм. Поэтому это огромный плюс.

Такая опалубка проста в монтаже и не требует больших земляных работ. При возведении не нужны распорки и опоры.

Несъемная

Типы несъемной опалубки

Металлический

Этот тип считается самым дорогим. Ее изготовляют из стальных листов толщиной от 1 до 2 мм.

Достоинства данного вида:

• Гидроизоляция фундамента хорошая
• Она легко принимает нужную форму фундамента
• Ленточный или монолитный фундамент отлично ляжет на металлическую опалубку
• Внешнюю сторону легко и просто обработать

Минус:

• высокая стоимость.

Железобетонная

Этот вид считается относительным вариантом.

Достоинства:

• В зависимости от толщины бетонных плит, можно заметно уменьшить расход самого бетона. При этом, его прочность никак не снизится.

Минусы:

• Плиты очень тяжелые
• Если плиты не монолитны и высоты одной будет не хватать – придется делать распорки

Пенополистирол

Этот вариант считается самым практичным. При этом опалубка собирается из отдельных блоков, которые фиксируются между собой.

Достоинства:

• Монтаж простой
• Есть возможность придать определенную форму
• Утепление
• Гидроизоляция

Минусы:

• Не сильно низка цена
• Сложность подбора некоторых элементов

Деревянная

В качестве материала можно брать листы фанеры или доску.

Достоинства:

• Хорошая цена
• Доступность материала
• Монтаж простой
• Нет нужны приобретать дополнительное оборудование для монтажа

Минусы:

• Из-за различных габаритов материала возможно придется применять дополнительные средства для усиления и соединения опалубки

Подручные материалы

Какие подручные материалы можно применять при строительстве опалубки?

• Трубы
• Профнастил
• Шифер
• Другой любой подходящий материал, который сможет обеспечить нужную форму и при этом предотвратит утечку цемента

Достоинства:

• Дешевизна возведения

Минусы:

• Сложность сборки
• Утечка бетона при заливании
• Возможно получится слабая несущая мощность
• Возможно понадобятся дополнительные опоры

Как правильно сделать несъемную опалубку для фундамента своими руками?

Несъемную опалубку для фундамента своими руками

Она возводится в несколько этапов.

Первый этап – земляные работы

После расчета необходимой мощности будущей опалубки, роется траншея.

Совет: оставьте запас от 1 до 2, 5 см между грунтом и будущей опалубки. Такой способ упростит монтаж.

Далее дно засыпается песком или щебнем и хорошенько трамбуется. Этот шаг делается, чтобы уменьшить потерю бетона.

Если Вы решили использовать армирование, то его нужно устанавливать на этом этапе.

Второй этап – возведение элементов опалубки

На данном этапе происходит формирование арматурного каркаса, если он используется. Кроме того возводится конструкция с выбранным материалом.

После этих этапов заливается бетон. Примерно через 25 – 30 дней можно будет начать строительство. За это время бетон схватиться и затвердеет и можно будет приступать к следующим этапам.

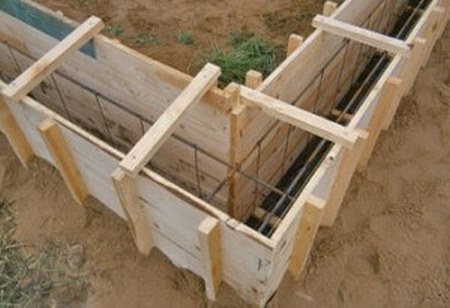

Как собрать опалубку для ленточного фундамента

• Каркас  конструкции только жесткий, с прочной фиксацией всех элементов;
• Элементы опалубки не должны иметь щелей, все  части опалубки точно подогнаны друг к другу;
• Опалубка должна выдержать создаваемое давление бетонного раствора.

Изготовление деревянных элементов конструкции опалубки для ленточного фундамента

Заготовляется материал. Это должны быть  нарезные доски, 20-45 мм в толщине. Ширина не важна. Но чем доска шире, тем проще и быстрее сконструировать опалубку.

С заготовленной доски сбивается щит с высотой в соответствии с высотой фундамента.

Между собой щиты скрепляются  деревянными брусьями при помощи саморезов, и только саморезы  вкручиваются шляпками изнутри. Щели оббиваются дополнительно рейками в соответствии с размерами щита.

Опалубка под ленточный фундамент своими руками

Сама же инструкция возведения опалубки выглядит вот так:

• Подготовка рабочего места, то есть рытье траншеи, заготовка строительного материала и инструменты;
• Нарезать доски по размеру в соответствии с размером фундамента;
• Изготовление щитов;
• Закрепление опалубки, фиксация прочности с наружи конструкции;
• Проверка на прочность.

Правильно выполненные работы строительства опалубки – полное отсутствие проблем во время изготовления ленточного фундамента.

Как поставить опалубку под фундамент своими руками

Под частные дома устраиваются самые разные виды фундаментов. Однако каким бы не было основание здания, заливается оно чаще всего в дощатой опалубке. Какой именно пиломатериал подойдет для ее изготовления лучше всего и о том, как ставится опалубка под фундамент постройки, и поговорим ниже.

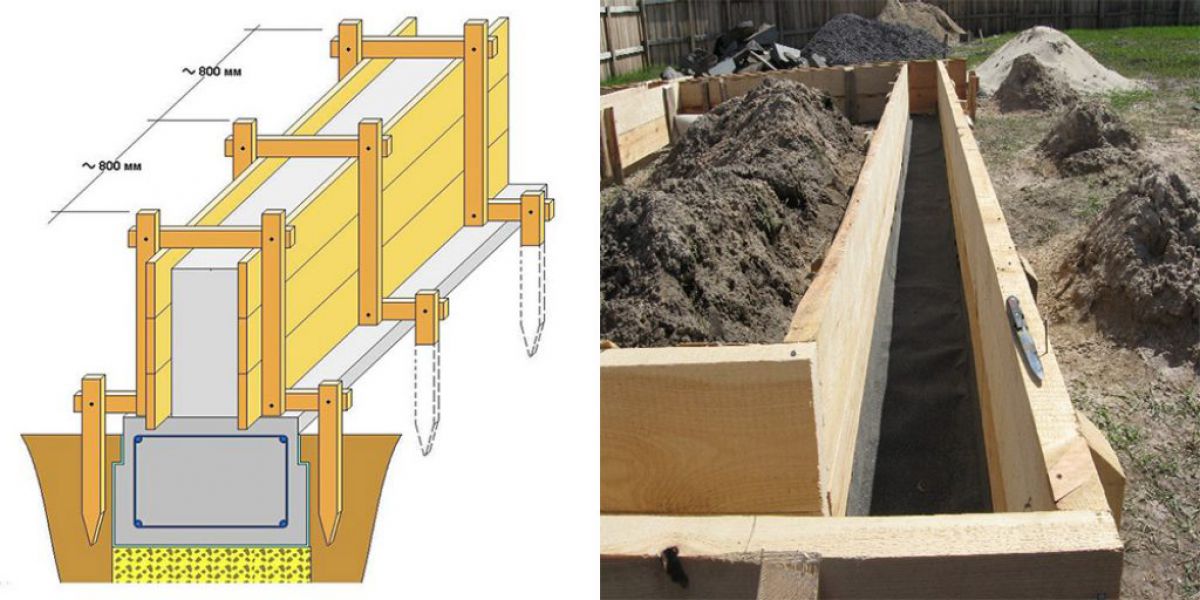

Конструкция опалубки для ленточного фундамента

Для устройства ленточного фундамента может быть использовано всего два вида опалубки – обычная и переставная. В том случае, если вы решили возвести жилой дом, стоит использовать первую разновидность. Возводя же какую-нибудь незначительную хозяйственную постройку, можно сэкономить время и материал, воспользовавшись переставной опалубкой.

Вот такие материалы нужно будет подготовить:

Материал	Параметры	Назначение
Доска обрезная	От 2.5мм	Изготовление щитов опалубки
Брус	От 30*50мм, длина=высота фундамента+40см	Изготовление щитов опалубки
Гвозди	70мм
Брус	50*50мм	Подкосы, колья, распорки
Брус	70*70мм	Хомуты
Проволока	2 — 3 мм стальная	Скрутки

Также приготовьте молоток и лопату.

Изготовление опалубки под фундамент начинается со сборки щитов. Берется несколько досок и набивается на брус (щели не более 3мм). Гвозди забивают так, чтобы шляпки оказались в последующем внутри опалубки. После сборки свободными должны остаться по 20см бруса с обоих краев. Шаг между брусьями по длине – 70-100мм.

Итак, как делается надежная опалубка под фундамент? Установку щитов производят так:

• Свободный нижний конец каждого бруса опоры утапливают в грунт;
• Из бруса нарезают распорки одинаковой длины;
• Временно крепят щиты на длинные колья (можно из толстых веток) с внутренней и внешней стороны. Горизонтально по уровню устанавливают распорки;
• Вбивают на некотором расстоянии от щитов колья из бруса;
• Между щитами и вбитыми кольями устанавливают подкосы;
• Вытаскивают временные колья, выравнивая щиты по вертикали. Иногда для придания сооружению дополнительной жесткости используются специальные хомуты. Как именно их сделать смотрите на картинке ниже.

В том случае, если фундамент не слишком длинный, вместо хомутов можно применить проволочные скрутки. Верхние концы брусьев противоположных щитов обматывают проволокой, вставляют в нее металлический прут и начинают вращать его. В результате щиты стягиваются, плотнее прижимаясь к распоркам. При таком способе лучше дополнительно установить горизонтальные бруски по грунту между щитами и кольями.

Переставная опалубка под фундамент делается своими руками всего из двух щитов длиной 3-4м. Устанавливается она точно так же, как обычная. После заливки бетона выжидают сутки и переставляют щиты дальше по длине траншеи. При таком способе край получающихся отрезков бетонной ленты делают скошенным. В этом случае получится более прочная лента.

Совет: Для того, чтобы стенки фундамента получились более гладкими и вода из раствора не впитывалась в древесину, можно обтянуть щиты изнутри полиэтиленом.

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

Опалубка для плитного фундамента

Далее посмотрим, как поставить опалубку под плитный фундамент. Сбивается она также обычно из досок и бруса. Сначала в грунт забивают стойки, а затем оббивают их досками. Для устойчивости устраивают подкосы точно так же, как при устройстве опалубки для ленточного основания под дом. По углам щиты скрепляют уголком.

Важно: Опалубка как для плитного, так и для ленточного фундамента должна быть выше будущего цоколя примерно на 5см. При этом верх залитой бетонной ленты можно будет выровнять, без риска перелить смесь через края.

Возведение опалубки для столбчатого фундамента

В качестве опалубки под столбчатый фундамент часто используют асбоцементные трубы. Иногда ее делают и просто из рубероида. В последнем случае материал сворачивают в трубу и опускают в яму.

Для заливки части столба над грунтом используется и опалубка из досок. Делают ее также из небольших щитов, закрепленных подкосами или уголком.

Таким образом, ответ на вопрос о том, как поставить надежную опалубку под фундамент дома или какой-нибудь хозпостройки своими руками, зависит от типа бетонного основания. В любом случае сборка подобной конструкции ничего суперсложного собой не представляет.

Видео по теме «опалубка своими руками»:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

Из чего сделать опалубку?

В статьях «Как построить ленточный фундамент?» и «Устройство ленточного фундамента» мы уже касались такого понятия, как опалубка.

Если вы читали эти публикации, то уже знаете, что построить монолитный фундамент без опалубки практически невозможно.

Давайте сегодня подробнее рассмотрим различные материалы, которые могут вам пригодиться для устройства опалубки при возведении фундамента своими руками.

Поговорим об опалубке из досок, фанеры, пенопласта и других материалов.

Для чего нужна опалубка?

Как вы уже знаете, опалубка – это форма, необходимая для создания монолитных конструкций из бетона.

В опалубку устанавливают арматуру, заливают бетон и после его застывания получают нужную конструкцию – перекрытие, фундамент, колонну, и др.

Чтобы жидкому бетону придать нужную конфигурацию и ставят опалубку.

В индивидуальном малоэтажном строительстве очень редко используются монолитные участки стен, перекрытия или колонны. Как правило, опалубка используется для формирования мелкозаглубленного ленточного фундамента.

Какая бывает опалубка? Виды опалубки.

Опалубка, в зависимости от возможности ее разобрать после застывания бетона, делится на съемную и несъемную.

Съемная опалубка удаляется после того, как бетон наберет необходимую прочность.

Несъемная опалубка после того, как бетон затвердеет, становится частью строительной конструкции. Ее не снимают.

Из чего можно сделать опалубку?

На сегодняшний день в промышленном строительстве наибольшее распространение получила опалубка из металлических щитов, которые переставляют по мере строительства здания.

Металлическая опалубка имеет высокую прочность, но при этом съемная стальная опалубка подвержена коррозии при контакте с влажным бетоном, а алюминиевая имеет очень высокую стоимость.

Более бюджетным вариантом устройства опалубки является опалубка из дерева – досок, фанеры. Она имеет хорошие показатели механической прочности, малый вес, легко монтируется.

Также в современном строительстве можно встретить опалубку из пенополистирола (пенопласта). Как правило, опалубка из пенополистирола является несъемной.

Опалубка из досок

Наиболее распространенным материалом для устройства опалубки являются доски. Из досок можно легко собрать опалубку любой формы, отпилив или сколотив в нужных местах.

Какую доску использовать для опалубки?

Для опалубки лучше всего использовать доски из древесины хвойных пород деревьев – еловые, сосновые, пихтовые. Они прослужат гораздо дольше, нежели доски из древесины мягких лиственных пород и могут быть использованы неоднократно.

Желательно заранее продумать, как вы будете использовать доски в дальнейшем. Если вы планируете единоразовое их использование, после чего пустите на дрова, то можно брать доску из любого дерева.

Если вам важно использовать доски в дальнейшем, то не следует использовать материал влажностью менее 25%, так как в этом случае заметно повышается способность древесины к впитыванию влажного бетона.

Чтобы увеличить влажность досок при строительстве в сухое жаркое время, перед заливкой бетона опалубку можно пролить водой.

Для изоляции досок от бетона можно использовать полиэтиленовую пленку или рубероид, прикрепив их к  доскам степлером.

После строительства фундамента опалубку из досок можно пустить на черновые полы или на устройство подмостьев, строительных лесов, ограждений и различных подпорок.

Толщина доски для опалубки

Толщина доски для устройства опалубки выбирается в зависимости от количества упоров и подпорок по периметру опалубки. И наоборот – количество подпорок напрямую зависит от выбранной толщины доски.

Как вы сами понимаете, толщина досок повлияет на общую стоимость строительства фундамента. Поэтому следует заранее подсчитать необходимые затраты, чтобы максимально уменьшить цену, в которую вам в итоге обойдется фундамент.

Как правило, для строительства опалубки для мелкозаглубленного ленточного фундамента толщиной 300-400 мм вполне достаточно досок 25х150 с упорами через каждые 50 см.

При желании, для большей надежности доски можно усилить дополнительными стяжками из шпилек с резьбой на концах, соединяющих стенки опалубки между собой.

Опалубка из фанеры

Достаточно часто сегодня используется опалубка из фанеры. Она имеет некоторые преимущества перед опалубкой из досок:

• менее подвержена опасности деформации отдельных элементов;
• имеет более ровную поверхность;
• менее трудоемка в установке;
• требует меньше времени на установку и разборку.

Фанера для опалубки

Для устройства опалубки используют влагостойкую фанеру и фанеру с ламинированием. Для однократного использования вполне подойдет обычная фанера из древесины хвойных пород.

Несколько раз для устройства опалубки можно использовать влагостойкую фанеру.

Для многократного применения лучше всего использовать ламинированную фанеру.

Перед использованием фанерные листы раскраивают на отрезки нужных размеров. Торцы фанеры рекомендуется промазать любым влагостойким клеем, чтобы предотвратить впитывание воды. Саму фанеру можно промазать олифой, что снизит ее влагопоглощающую способность.

Подготовка щитов опалубки из OSB показано в видео ниже (для просмотра нажмите на плеер):

Пластиковая опалубка

Пластиковая опалубка чаще всего применяется в индустриальном домостроении в качестве съемной опалубки многократного применения.

Конструкции из полимерных композитов имеют гладкую поверхность, не впитывают влагу, обладают высокой прочностью и легко собираются/разбираются.

Пластиковая опалубка выпускается не только для стен и фундаментов, но также для перекрытий и колонн.

В индивидуальном строительстве практически не используется.

Опалубка из полистирола

Несъемная опалубка из пенопласта уже упоминалась нами чуть выше, когда мы говорили о съемной и несъемной опалубке.

Пенополистирол имеет высокие теплотехнические показатели, позволяющий повысить энергоэффективность возводимых построек при его использовании в качестве несъемной опалубки.

Фундамент с несъемной опалубкой из Пеноплэкса показан на фото ниже:

Также для строительства фундаментов с использованием пенополистирола в качестве несъемной опалубки можно использовать блоки EPS:

Видео устройство фундамента с несъемной опалубкой из пенополистирольных блоков вы можете посмотреть ниже:

Металлическая опалубка

Металлическая опалубка, как и опалубка из пластика используется при индустриальном  строительстве крупных объектов и представляет собой систему различных щитов, соединяемых анкерными тяжами:

Опалубка ТИСЭ

Кроме описанных выше видов опалубки, существует еще опалубка ТИСЭ, представляющая собой переставную форму, с помощью которой можно достаточно быстро возвести внутренние стены и перегородки толщиной 190 мм:

Опалубка ТИСЭ не используется при строительстве фундаментов.

Смотрите также:

Последние публикации:

Даже правильно выложенной кирпичной печи, со временем требуется ремонт. Высокие температуры, нарушение тяги, механические повреждения кладки – все это приводит к появлению дефектов, которые требуют устранения. Ведь хорошая тяга и отсутствие трещин в стенках –… Читать… Выбор печей для бани сегодня очень широк. Промышленностью выпускаются каменки на любой вкус и цвет. Вы можете подобрать готовую печь для установки в бане в соответствии с требуемой теплопроизводительностью в зависимости от объема парной и выбрать нужный… Читать… Для того, чтобы попариться в баньке сегодня вовсе не обязательно выкладывать основательную русскую печку, кладка которой под силу лишь опытным печникам. Сегодня промышленным способом выпускается большой ассортимент металлических каменок, обеспечивающих… Читать…

• < Мелкозаглубленный ленточный фундамент на склоне
• Ленточный фундамент на песчаной подушке >

Как построить опалубку | HowToSpecialist

В этой статье рассказывается о , как построить опалубку для фундамента дома, гаража или других построек, но вы также можете использовать эти методы для заливки больших пролетов из бетона, таких как террасы или террасы. Строительство опалубки для бетона — не сложная работа, но работать нужно терпеливо и с большой осторожностью, иначе вы не сможете заливать бетон профессионально. Существует сильное заблуждение, что все, что нельзя увидеть, неважно.Нет ничего более ложного, и в этом пошаговом руководстве, сделанном своими руками, мы покажем вам, насколько важно построить правильную опалубку для бетонного фундамента. Следовательно, вы должны следовать нашим рекомендациям и использовать только лучшие материалы и инструменты, особенно если у вас нет опыта. Кроме того, мы рекомендуем нанять квалифицированного специалиста, потому что это одна из тех вещей, с которыми мы не можем играть.

Строительство фундамента вашего дома имеет важное значение для его долговечности, поэтому убедитесь, что вы наняли квалифицированного инженера, чтобы определить количество арматурных стержней, которые вам нужно использовать, и глубину вашего фундамента.Вы должны найти эти детали в планах фундамента, поэтому обязательно соблюдайте их, иначе вы рискуете получить серьезный штраф или построить небезопасный дом. Тем не менее, первый этап строительства бетонного фундамента — это научиться копать фундамент .

Чтобы построить жесткую форму , вы должны использовать деревянные доски 2 × 10 и закрепить их скобами 2 × 4. Исходя из нашего опыта, мы можем заверить вас, что плохая работа напрямую повлияет на качество и долговечность вашего фундамента, поэтому следуйте нашим советам, чтобы сделать работу профессионально.Бетон будет оказывать большое усилие на деревянную опалубку, поэтому вы должны закрепить ее прочными скобами. Кроме того, убедитесь, что между деревянными досками нет видимых зазоров, так как через них может просочиться бетонный сок.

Построение опалубки под фундамент вашего дома — идеальная возможность для установки листового утеплителя из полистирола. Поэтому изучите местные нормы и правила и выберите листы, которые удовлетворяют ваши потребности и соответствуют местным нормам. Используйте ножовку, чтобы разрезать листы, когда вам нужно отрегулировать их размеры. Работайте с большой осторожностью и следуйте плану дома, если хотите получить профессиональный результат.

Сделано по плану

Для того, чтобы построить опалубки фундамента , необходимо:

Материалы

• Доска деревянная 1 × 4 для строительства опалубки
• Деревянные стойки 2 × 4 для фиксации опалубки для бетона
• Пиломатериал 2 × 4 для крепления опалубки
• гвозди / шурупы для крепления опалубки
• листы полистирола для утепления фундамента (опция)

Инструменты

• перчатки защитные, очки
• сантиметровая лента, столярный карандаш, l-образный квадрат
• циркулярная пила / лобзик для сборки опалубки
• молоток

Подсказки

• Используйте обувь, чтобы не испачкать одежду и кожу бетоном
• Тщательно очистите ваши инструменты после завершения проекта
• носить защитные очки и перчатки, чтобы избежать возможных травм

Время

• от нескольких часов до дня, в зависимости от поверхности вашего фундамента и количества рабочих

Установка арматурной конструкции в фундамент

Установка арматурной конструкции в траншеи фундамента

Первым шагом этого проекта является установка арматурной конструкции в траншеи фундамента. Тем не менее, есть случаи, когда вы не можете установить такую ​​сложную арматурную конструкцию (в случае легких конструкций — большие пролеты из бетона).

Умный совет: сначала необходимо соединить вместе все арматурные балки над траншеями фундамента. Следовательно, используйте пиломатериалы размером 2 × 4 через каждые 2 фута над траншеями, чтобы убедиться, что они выдержат вес арматурной конструкции.

Арматурные балки в фундаменте

После того, как вы правильно соединили арматурные балки, вы должны установить всю конструкцию на дно фундамента.Следовательно, вам нужно вытащить все доски 2 × 4 (на которых находится арматурная конструкция) одну за другой, пока арматурная конструкция не упадет в фундамент.

Умный совет: еще раз проверьте, правильно ли выполнены соединения арматурной конструкции, иначе фундамент не выдержит вес дома.

Стык арматурной конструкции

На этом изображении вы можете увидеть крупный план стыка арматурной конструкции. Вы должны заметить, что соединение жесткое и надежно закреплено проволокой.Убедитесь, что армирующие балки правильно выровнены, так как стены будут возводиться точно над ними. Если арматурные балки не сделаны должным образом, стены вашего дома не будут поддерживаться должным образом.

Умный совет: Во время строительства фундамента процесс должен контролироваться квалифицированным специалистом в этой области.

Опалубка фундамента

После того, как вы убедились, что армирующая конструкция сделана правильно и выровнена в соответствии с планом фундамента, вы должны построить опалубку, чтобы можно было заливать бетон.

Умный совет: опалубка должна быть построена профессионально, так как при заливке бетона ей придется выдерживать огромные усилия.

Устройство опалубки бетонного фундамента

Опалубка

Для изготовления опалубки фундамента необходимо использовать качественные деревянные доски 2х10 и столбы 2х4. Следовательно, вы должны прочитать планы фундамента, чтобы увидеть высоту отметки фундамента от земли.Далее вам нужно построить панели опалубки, как вы можете видеть на изображении.

Умный наконечник: при закреплении штифтов 2 × 4 следует использовать l-образный угольник, чтобы убедиться, что они вертикальны. Заглушки необходимо закрепить через каждые 2 фута с помощью гвоздей.

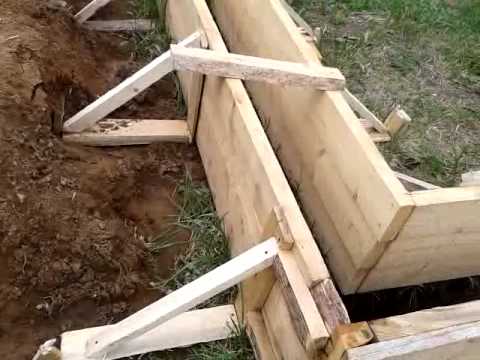

Крепление опалубки раскосами

Для закрепления опалубки необходимо установить распорки на колышки. Следовательно, на одном конце вы должны прикрепить распорки к штифтам с помощью шурупов / гвоздей, а на другом конце вы должны вставить его в землю как минимум на 30 см.

Умный совет: при установке опалубки необходимо использовать спиртовой уровень, чтобы убедиться, что она ровная. Кроме того, если вам нужно соединить вместе несколько панелей опалубки, вы должны использовать веревочные линии, чтобы убедиться, что они выровнены.

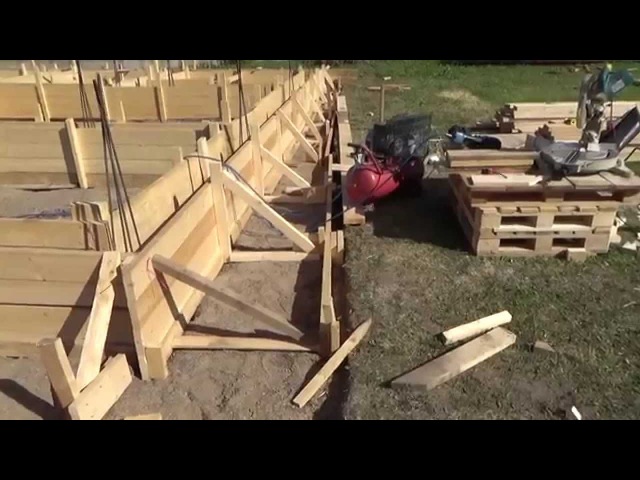

Крепление опалубки

Затем, после того, как вы установили опалубку, вы должны проверить, является ли она жесткой и надежно закреплена скобами. Кроме того, вы можете прикрепить внутреннюю опалубку к внешней опалубке, установив пиломатериалы 2 × 4 через каждые 2 фута, как вы можете видеть на изображении.

Умный наконечник: для надлежащей изоляции фундамента вы можете установить листы полистирола (толщиной 4 дюйма / 10 см) по внешнему периметру траншей. Таким образом, зимой температура в помещении не упадет из-за холодного пола.

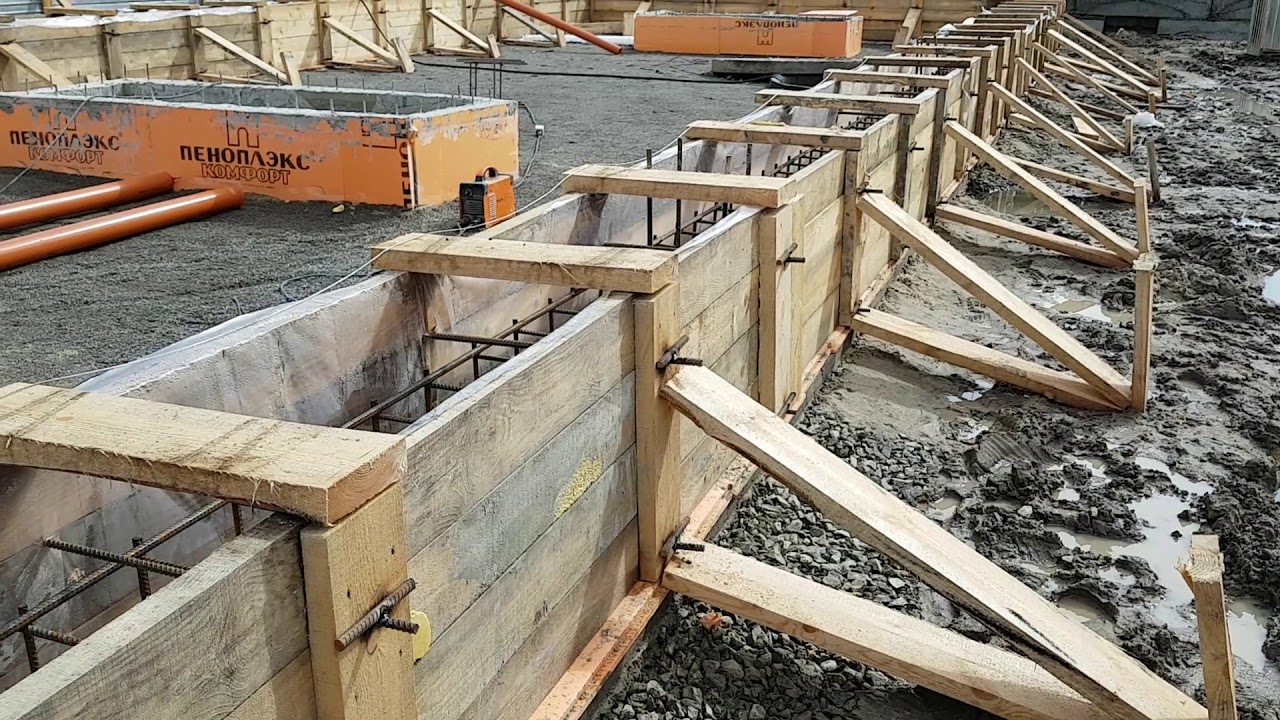

Крепление опалубки брусом 2 × 2

На этом изображении вы можете увидеть крупный план с опалубкой, а также с арматурными стержнями. Вы должны быть в состоянии заметить, что балки арматуры выровнены правильно, а опалубка является отвесной и жесткой из-за ранее установленных раскосов и колышков.

Строительство опалубки под фундамент — это очень серьезный проект, поэтому за вами должен работать квалифицированный специалист. Кроме того, помните, что вы должны соблюдать местные нормы и правила строительства, иначе вы подвергнете себя большой опасности.

Помните, что наша статья носит исключительно информативный характер, чтобы вы ознакомились с процессом строительства опалубки для бетонного фундамента. Мы не несем ответственности за ваши действия и не утверждаем, что именно так следует поступать.Напротив, мы показываем вам, как мы работаем только в некоторых случаях.

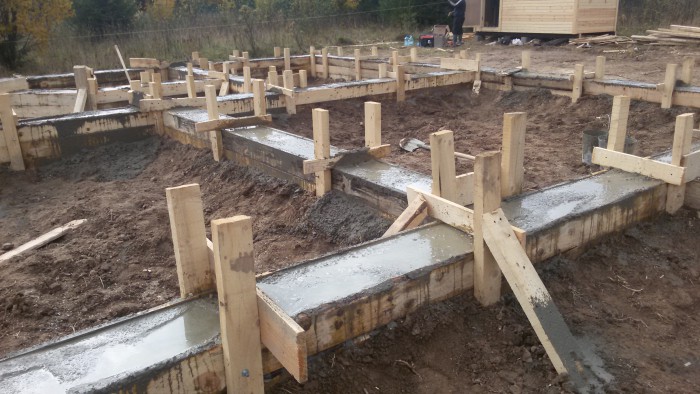

Заливка бетона в опалубку

После того, как вы проверили жесткость опалубки фундамента и убедились, что она выровнена по вертикали, вы должны залить бетон. Вы можете заливать бетон разными способами: вы можете приготовить его с помощью механического миксера и транспортировать его на тачке, вы можете залить его прямо из автобетоносмесителя или вы можете использовать помпу и 4-дюймовые шланги.

Если место недоступно для автобетоносмесителя, так как заливать бетон напрямую, также необходимо арендовать помпу для бетона.После этого к помпе нужно подвести несколько шлангов, чтобы иметь доступ к опалубке. После того, как вы залили фундамент бетоном, вам нужно использовать вибратор для бетона, чтобы убедиться, что не осталось воздушных карманов. В большинстве случаев компания, поставляющая бетон, также предоставит вам вибратор для бетона, но бывают ситуации, когда вам необходимо арендовать инструмент.

Узнайте больше о , как залить бетонный фундамент .

Спасибо, что прочитали нашу статью о , как построить опалубку для бетонного фундамента, и мы рекомендуем вам поделиться нашим проектом с друзьями с помощью виджетов социальных сетей.

Связанные проекты:

Как вырыть фундамент

Как залить бетонный фундамент

Формирование фундамента

«Хотите, чтобы ваш гараж

основал фундамент
, сделанный так, как это делают профессионалы?»

Правильное формирование фундамента гаража является ключом к успешному строительству гаража и повлияет на все ваши работы по возведению каркаса над ним.Крайне важно, чтобы формы были квадратными, прямыми, ровными и отвесными, иначе вы заметите все мелкие дефекты в этой работе после заливки бетона и снятия форм.

Формирование неровностей, квадратов и отвесов повлияет на всю работу, которую вы выполняете на готовом фундаменте гаража, поэтому лучше потратить столько времени, сколько вам нужно, чтобы исправить это, потому что бетон, который вы заливаете, неумолим как только он затвердеет.

Давайте начнем с того, как построить эффективные формы фундамента гаража для фундамента Тип 1 , которые легко сделать прямыми линиями и которые будут противостоять давлению влажного бетона, когда их кладут на них, так что линия остается прямой после бетонирования. вылечил и установил.

Вам понадобится ДСП средней плотности толщиной 3/4 дюйма для лицевой стороны форм, а на «Схеме компоновки листа формы» ниже показано, как вы будете вырезать формы из листов размером 4 x 8 футов и одного (1) листа 4. Лист размером ‘x 9’, чтобы вы могли получить 3 длины формы из каждого листа 4 ‘x 8, и лист 4’ x 9 ‘потребуется для дополнительной длины, необходимой на торцевых панелях, чтобы формы перекрывались в углах и могут быть связаны вместе снаружи. Эти критерии основаны на нашем примере, который представляет собой готовый фундамент гаража размером 12 x 24 футов.Построение проекта гаража, который будет правильным, ровным и квадратным, будет зависеть от того, насколько хорошо вы выполните планировку фундамента и работы по формованию. Посмотрим, как это делается!

Наилучший подход — иметь все листы ДСП, готовые к резке за один раз, и установить упор настольной пилы для разрезания кусков до ширины 15-7/8 дюймов, чтобы вы могли получить три листа полной длины. с каждого листа после определения ширины пильного полотна.

Затем вам нужно укрепить края периметра формы с помощью 2 x 2, которые будут приклеены и прибиты к граням длины формы.Диаграмма «Типичная длина готовой формы», показанная ниже, показывает, как эта сборка будет выглядеть после завершения. Вы должны отрезать все отрезки длины 2 x 2 сразу перед сборкой, а также просверлить отверстия под болты диаметром 3/8 дюйма в вертикальных 2 x 2, чтобы все они находились в одном и том же месте для целей выравнивания, когда вы будьте готовы скрепить вместе длины вашей формы.

При размещении 2 x 2 на куски формы обильно используйте клей. Вы должны использовать строительный клей для наружных работ и оцинкованные гвозди №10, вставленные со стороны фундамента в форму 2 x 2.Перед использованием форм дайте клею застыть примерно за 72 часа, чтобы между деревом образовалась прочная связь. Прочные формы необходимы для превосходного фундамента окончательного гаража.

Неважно, какой тип гаража вы планируете построить на фундаменте гаража. Это может быть сборный гараж, система комплектов из дерева или стали, готовые панели или каркас из палки. Если вы планируете построить гараж правильно, то на этапе фундамента у вас не будет достаточно времени и заботы.

Теперь, когда у вас есть длина опалубки, давайте посмотрим на схему «Опалубка фундамента гаража 1-го типа» ниже и установим эти формы на место и готовы к закреплению с помощью столбов 2 x 4, чтобы вы могли заливать бетон для фундамента гаража.

Базовый подход заключается в том, чтобы разместить внутреннюю поверхность форм непосредственно под линиями, прикрепленными к вашим тестовым доскам, и использовать отвес, если необходимо, чтобы получить общее выравнивание для всех четырех сторон. Затем вы можете отложить свои струны и начать скреплять формы вместе в местах их стыков с помощью болтов с квадратным подголовком диаметром 1/4 дюйма.

После того, как каждая сторона будет соединена болтами, вы можете начать выравнивание форм фундамента гаража от одного конца до другого. Используйте столбики 1 x 2 на внутренней стороне макета формы, чтобы временно выровнять все по вертикали, прежде чем проверять углы на квадрат.После того, как все четыре стороны выровнены, вы можете выровнять углы, проверив их либо вернув на место линии струн из тестовой доски, либо используя технику возведения в квадрат, показанную на странице Foundation Layout .

Когда все четыре стороны выровняются и выровняются по квадрату, вы можете разместить свои стойки (распорки) 2 x 4 напротив внешней стороны форм, как показано на схеме «Распорка опалубки фундамента гаража 1-го типа» ниже.

Наилучший подход — сначала поставить колышки с обеих сторон всех четырех углов.Затем возьмите леску и прикрепите ее к одной из длинных сторон чуть выше внутренней стороны формы и начните забивать колья по этой длине, проверяя прямолинейность формы по сравнению с линией веревки.

Перемещайте опалубку фундамента гаража внутрь и наружу, устанавливая колья, чтобы сделать ее как можно более прямой и совпадающей с линией веревки над ней. Затем повторите эту же процедуру с оставшейся длинной стороной, а затем с короткой стороной. Продолжайте проверять прямолинейность, вставляя колья 2 x 4 в землю.Кроме того, постоянно проверяйте уровень с четырехфутовым уровнем вдоль верхней части форм, когда вы перемещаетесь по периметру (строительство гаража требует постоянного выравнивания и проверки квадратов по мере прохождения каждой фазы).

Когда вы вбиваете свои 2 x 4 колья в землю, оставьте их на 2–3 дюйма над верхом форм фундамента гаража и будьте осторожны, чтобы не ударить по ним кувалдой. Вы можете пригвоздить колышки 2 x 4 к 2 x 2 в верхней части форм, перемещаясь по периметру, чтобы все надежно удерживалось на месте.

«Деталь поперечного сечения формы» слева показывает хороший пример того, как колья 2 x 4 скрепляют форму. Их следует размещать на максимальном расстоянии 16 дюймов от центра и в любом проблемном месте, где вам нужно сохранять форму прямо.

После того, как опалубка фундамента гаража закреплена, вы можете поместить пароизоляцию по всей площади внутри опалубки и распылить разделительный состав для форм на поверхность опалубки, которая будет соприкасаться с бетоном. Некоторые подрядчики используют для этой цели мазут, распыляемый с помощью ручного опрыскивателя для борьбы с сорняками.Вы также можете приобрести коммерческий жидкий состав для этой цели в любом домашнем магазине Big Box. Поскольку ваши формы будут новыми, рекомендуется проделать эту процедуру дважды, и вам нужно быть осторожным с количеством распыляемого средства, так как новые формы впитают часть этого в древесину.

Советы по гаражу: Рекомендуется повторить нанесение разделительной смазки сразу после того, как автобетононасос подъезжает к месту. Кроме того, перед тем, как заказывать бетон в день заливки, разместите всю арматурную сталь внутри форм, включая проволочную сетку, которая будет входить в зону пола.Убедитесь, что у вас есть достаточное количество анкерных болтов, которые можно вставить после заливки, и пометьте их места черным мелком на формах перед заливкой.

Для достижения 60% прочности бетона требуется 28 дней. Остальные 40% происходят в течение многих лет гидратации. Чем старше бетон, тем тяжелее он становится!

Чтобы обеспечить надлежащее покрытие фундамента гаража, вы можете покрыть бетон мешковиной после завершения всех отделочных деталей и полностью смочить его водой по всей поверхности.Вы должны делать это ежедневно в течение первых семи дней и осторожно относиться к воде. Это предотвращает быстрое увлажнение от ветра и солнца, которые ослабят конечный продукт и могут привести к растрескиванию поверхности.

По прошествии первых семи дней можно снять мешковину и снять опалубку фундамента гаража. Готовый продукт должен выглядеть как на схеме «Готовый фундамент гаража 1-го типа», показанной выше. Анкерные болты должны находиться на высоте не более 2-1 / 4 дюйма над поверхностью готового пола.

Советы по гаражу: Размещение анкерных болтов в правильном месте очень важно, чтобы они не падали прямо под шпильку 2 x 4. Это требует предварительного планирования, чтобы знать, где будет ваша отправная точка вдоль каждой стены. Чтобы получить представление о том, как выглядит каркасная стена, посетите нашу страницу Garage Wall Framing и изучите логическое расположение стоек, чтобы получить представление о начальной точке в каждом углу, чтобы анкерные болты падали между стойками по всей структуре.

---

Форма фундамента типа 2 намного сложнее, чем формы фундамента типа 1 или 3, по той причине, что вам нужно сначала построить бетонный фундамент на дне траншеи, а затем установить опалубку стен. положите на расстеленную опору после того, как снимете с нее формы. Вы работаете в ограниченном пространстве, и для выполнения выравнивания и возведения в квадрат требуется гораздо больше терпения. Лучше всего сначала установить внешние формы, потому что именно здесь происходит все критическое выравнивание и возведение в квадрат.После того, как вы установите их на место, квадрат и нужные размеры, закрепите и прикрепите их к внешней стене траншеи, а затем начните размещать свои внутренние формы. Их будет намного легче выровнять, потому что вы можете измерять от внешних форм по ходу движения.

Ваши траншеи должны быть шириной не менее двух футов, как показано на схеме ниже, где показано расположение бетонного основания. Лучше всего вручную вкопать половину глубины бетонного основания в свежевыпавшую землю, а затем использовать 2 х 4, чтобы сформировать верхнюю половину основания, как показано на схеме.В то время как вы ждете, пока бетонное основание застынет (7 дней), чтобы вы могли удалить формы и стойки 2 x 4, вы можете строить формы фундамента 2-го типа и размещать их на опоре.

Теперь давайте посмотрим, как создавать формы для фундамента типа 2. Они немного сложнее, чем формы фундамента 1-го типа, поскольку они требуют большей структурной опоры, поэтому мы будем использовать 2 x 4 для периметра и внутренних распорок, чтобы помогали удерживать формы от выпуклостей при укладке в них бетона.

Основной подход к формированию фундамента — сначала определить глубину форм. Это будет определяться вашими местными среднегодовыми условиями глубины промерзания. Нижняя отметка основания, на которую опираются формы, должна быть на 8 дюймов ниже средней годовой глубины промерзания. Как было сказано ранее, это дает вам небольшую дополнительную страховку на те годы, когда мороз проникает еще глубже (для постройки гаража требуется много предварительного планирования условий, о которых вы, возможно, не думали).

Как только вы определите эту глубину, вы можете начать создавать свои формы, аналогичные тем, которые показаны на диаграмме формы основания типа 2 ниже. Лучше всего, чтобы ваши формы не превышали 4 фута в длину, чтобы вы могли легко обращаться с ними, когда кладете их в траншеи поверх бетонного основания.

Имейте в виду, что в некоторых местах вам нужно будет удлинить формы до длины более 4 футов и построить формы короче 4 футов, например, внешние и внутренние углы. Расширение форм на внешних углах может быть достигнуто путем добавления 2 x 4 на конце формы, чтобы примыкающая форма могла быть прикреплена к ней болтами. Эти 2 x 4 будут перпендикулярны 2 x 4 на конце формы, к которому вы его прикрепляете. Важно то, что внутренняя грань формы идеально сочетается с внутренней гранью формы, с которой она сопрягается. Что касается внутренних форм, будет два угла, для которых потребуются две (2) формы короче 4 футов, если вы строите прямоугольный или квадратный гараж.Убедитесь, что вы рассчитали все это на основе ваших конкретных планов гаража, прежде чем начинать строительство формы.

После того, как вы построили формы, вы можете начать укладывать их в траншею на бетонном основании. Чтобы закрепить формы после того, как они будут на месте, вам потребуются внутренние распорки в виде защелок , и внешние распорки из 2 х 4, как показано на схеме ниже.

Стяжки должны быть размещены на расстоянии 16 дюймов от центра по горизонтали, и они должны проходить между непрерывными распорками 2 x 4, которые прикрепляются к внешней стороне форм.Предназначение фиксаторов — удерживать формы вместе, пока бетон еще влажный. Они уравновешивают нагрузки от одной поверхности формы к другой, а также плотно удерживают непрерывные распорки 2 x 4 на поверхности форм.

Наружные распорки 2 x 4, показанные на схеме, удерживают нижнюю и верхнюю часть опалубки на месте, пока бетон влажный. Когда дело доходит до этого крепления, вы не можете выполнить достаточную работу, потому что, если оно не удастся, ваша основа развалится, и у вас будет беспорядок в траншее.Не торопитесь, устанавливая эти скобки, и убедитесь, что они очень тугие и надежные. Влажный бетон оказывает огромную нагрузку на поверхности опалубки, и эта нагрузка должна передаваться на землю. Строительство гаража требует большого терпения. Если вы новичок в этом, не торопитесь на этом этапе работы, потому что после заливки бетон не корректируется.

---

Форма основания типа 3 — это просто форма основания типа 1 с более сложной схемой крепления.Поскольку форма устанавливается прямо на краю траншеи, для нее требуется более жесткая система распорок, которая привязывается к стойкам размером 2 x 4, вбитым в ненарушенную почву примерно в трех или четырех футах от края траншеи. На схеме ниже показано, как работает эта установка. По сути, вы будете заливать композитную плиту перекрытия и гибридный фундамент из ствола и стены за одну заливку.

Это немного сложно, потому что вам нужно засыпать щебень под плиту пола, не допуская ее падения в траншеи.Лучше всего для этого положить щебень до того, как вы начнете рыть траншеи. Это дает ему немного времени, чтобы осесть и зафиксироваться на месте. Как правило, рытье траншеи не будет мешать этому размещению. После того, как вы разместите формы и закрепите их, вы можете положить пароизоляцию на вершину щебня и немного задрапировать ее в траншею. На этом этапе вы будете готовы заливать композитную конструкцию. Не забудьте нанести разделительный состав на фасады перед заливкой бетона.

Строительство гаража может быть очень полезным, особенно если вы делаете всю работу самостоятельно. Работа с фундаментом может быть сложной, а формы, недостаточно закрепленные, могут привести к несчастным случаям, поэтому не торопитесь на этом этапе и сделайте все правильно, прежде чем заказывать бетон.

Возврат из Foundation, формирующего , в Building A Garage

Вернуться в Сборный гараж

Возврат с Фундамент на GarageTips-101, Домашняя страница

различных материалов, используемых для опалубки

🕑 Время чтения: 1 минута

Опалубка — это временная конструкция, используемая в качестве формы для исходной конструкции.Для изготовления опалубки доступны разные материалы. Материал опалубки выбирается в зависимости от многих факторов, таких как стоимость, требования, тип конструкции и т. Д.

Различные материалы для опалубки

Ниже рассматриваются различные материалы для опалубки, их преимущества и недостатки.

1. Древесина
2. Фанера
3. Сталь
4. Алюминий
5. Пластмассы
6. Магний
7. Ткань

1. Древесина как опалубочный материал

Древесина — наиболее часто используемый материал для опалубки.Бревна, пиломатериалы и т. Д. С древних времен используются в качестве опорных элементов. Так, деревянную опалубку еще называют традиционной опалубкой. Это наиболее экономичный материал для опалубки. Он используется на стройплощадках в качестве опалубочного материала в течение многих лет, поэтому метод возведения деревянного каркаса хорошо известен рабочим.

Преимущества

• Древесина легко режется на любой размер.
• Древесина легкая и удобная в обращении.
• Древесина обладает хорошей термостойкостью, что предотвращает повреждение бетона в более холодных регионах.
• Метод строительства деревянной опалубки понять легко, поэтому квалифицированные рабочие не требуются.
• Поврежденные части деревянных форм заменить легко.
• Деревянная опалубка легко разбирается.

Недостатки

• Сухая древесина может впитывать воду из влажного бетона, что приводит к снижению прочности бетонной конструкции.
• Мокрая древесина с высоким содержанием влаги сжимает влажный бетон и образует трещины в конструкции, и при усадке раствор может протекать через швы.
• Формы из древесины имеют ограниченное использование. Таким образом, они не могут быть полезны больше раз.

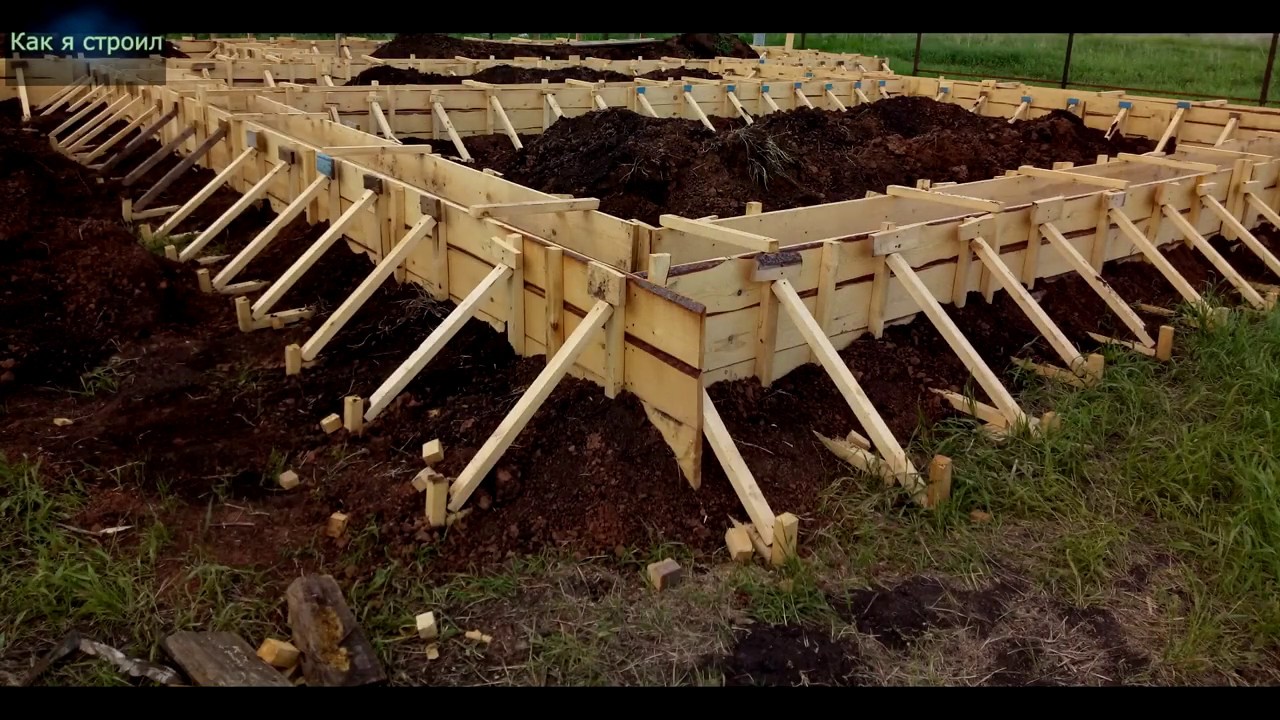

Рис.1: Деревянная опалубка

2. Фанера как опалубочный материал

Фанера, изготовленная из древесины, также используется для опалубки. Он состоит из нескольких слоев шпона или слоев шпона. В наши дни использование фанерной опалубки увеличивается, особенно для облицовочных панелей. Причина в том, что фанерная опалубка обеспечивает гладкую поверхность по сравнению с обычной деревянной опалубкой.Следовательно, стоимость отделки может снизиться за счет использования фанеры. Для опалубки используется специальный вид фанеры — наружная фанера. Листы шпона наружной фанеры скреплены прочным клеем, чтобы сделать его водонепроницаемым. Доступны фанерные плиты толщиной от 7 мм до 32 мм. Как правило, для большинства работ достаточно фанеры размером 1220 х 2440 мм и досок толщиной 18 мм. Для криволинейных конструкций также доступны специальные виды фанеры достаточной толщины.

Преимущества

• Фанеру также можно легко разрезать до нужного размера.
• Фанера Прочная, прочная и легкая.
• Обеспечивает гладкость поверхности.
• Доступны листы фанеры очень большого размера, которые ускоряют и упрощают строительство опалубки.
• Изогнутая опалубка также может быть изготовлена ​​из фанеры.
• По сравнению с древесиной дает большее количество повторных использований.

Недостатки

• По сравнению с деревом это дорого.
• Тонкие листы фанеры не могут выдержать вес бетона, они могут прогнуться, если не обеспечить надлежащую толщину.

Рис. 2: Фанерная опалубка

3. Сталь как опалубочный материал

Сталь также может использоваться в качестве опалубочного материала. Это очень дорого, но его можно использовать чаще, чем другие. Они обеспечивают отличную отделку бетонных поверхностей. Для массовых строений, таких как плотины, мосты и т. Д., Строительная сталь настолько прочна и безопасна.

Преимущества

• Стальные формы долговечны и прочнее.
• Обеспечивает однородную и гладкую поверхность конструкции.
• Отличная возможность многократного использования.
• Опалубка легко фиксируется, а также легко разбирается.

Недостатки

• Стоимость намного выше.
• Он тяжелый и требует подъемного оборудования для опалубки больших конструкций.
• Коррозия возникает при частом контакте с водой.
• Доступные размеры и формы форм ограничены.

Рис. 3: Стальная опалубка

4. Алюминий как опалубочный материал

Алюминиевая опалубка часто используется для сборных опалубок.Он становится все более популярным из-за его небольшого веса и хорошей прочности. Требуется меньше опор и стяжек.

Преимущества

• Легко устанавливается и легко разбирается.
• Легкость в обращении благодаря небольшому весу.
• Его можно использовать многократно.
• Стены и плиты конструкций можно отливать одновременно.
• Монолитные конструкции без трещин можно возводить с использованием алюминиевой опалубки.

Недостатки

• Когда нагрузка достигает максимального предела, более легкие секции могут прогнуться.
• Архитектурные изменения невозможны при использовании алюминиевой опалубки.

Рис. 4: Алюминиевая опалубка

5. Пластмассы как опалубочный материал

Пластик — это еще один тип опалубочного материала, который используется для небольших бетонных конструкций или для сложных частей конструкции. Он легкий и долговечный. Для сложных бетонных конструкций используются стеклопластики (GRP) и пластмассы вакуумной формовки.

Преимущества

• Пластик легкий, с ним легко обращаться.
• Опалубку для конструкций сложной формы можно легко изготовить.
• Хорошая водостойкость.
• Поврежденные пластиковые листы могут быть переработаны и использованы для изготовления новых листов.
• Пластик хорошего качества, пригоден для повторного использования.

Недостатки

• Пластик плохо переносит тепло.
• Это дорогостоящий материал.
• Не берет много нагрузки по сравнению с другими.

Рис. 5: Пластиковая опалубка

6.Магний как опалубочный материал

Магний — еще один металлический элемент, который используется для опалубки. Магний не используется напрямую для опалубки и используется с комбинацией атомов кислорода, которая образует оксид магния, обычно называемый магнезией или MgO. Плиты из оксида магния или MgO известны в некоторых странах из-за их многочисленных областей применения. Плиты MgO доступны в требуемых размерах и сортах.

Преимущества

• Платы Mgo легкие и удобные в обращении.
• Они огнестойкие и водонепроницаемые.
• Биологически чистые плиты не наносят вреда окружающей среде.
• Они устойчивы к большим нагрузкам.

Недостатки

• Когда плиты MgO встречаются с влажным бетоном, хлорид магния, присутствующий в плитах MgO, может растворяться и вызывать коррозию арматуры.
• Для монтажа требуется квалифицированный надзор.
Плиты
• MgO не выдерживают влажных условий. Они легко впитывают влагу из атмосферы, поэтому их называют плачущими досками.

Рис. 6: Платы оксида магния

7. Ткань как опалубочный материал

Тканевая опалубка — это современная технология в строительной сфере. Ткани можно придать любую необходимую форму, что делает ее более известной опалубкой для архитектурных целей.

Преимущества

• Вес намного меньше по сравнению с любым другим материалом для опалубки.
• Экономичен.
• С помощью тканевой опалубки можно построить любую сложную форму.
• Водонепроницаемый.
• Не влияет на свойства бетона.
• Легко удаляется после затвердевания бетона.

Недостатки

• Для монтажа требуются квалифицированные рабочие, способные формировать идеальные и требуемые сложные формы.

Рис. 7: Установка тканевой опалубки

Безопасность, установка и снятие опалубки

Опалубка, используемая в строительной отрасли, должна быть спроектирована, изготовлена, возведена, поддержана, закреплена и обслужена таким образом, чтобы она могла выдерживать все вертикальные и горизонтальные нагрузки, которые будут действовать.При работе с опалубкой следует соблюдать следующие меры предосторожности.

Оборудование

Чертежи или проектные планы должны включать все изменения в компоновке домкратов, деталях опорного оборудования, рабочих настилах, строительных лесах и всех других сопутствующих аксессуарах. После того, как все эти детали спроектированы, перед монтажом необходимо проверить опорное оборудование, чтобы убедиться, что оно соответствует требованиям, указанным в чертежах опалубки. Не используйте опорное оборудование, которое потенциально повреждено или имеет признаки повреждения.Все оборудование для опалубки необходимо проверять непосредственно перед, во время и сразу после укладки бетона. Тщательно осмотрите все компоненты и, если вы обнаружите ослабленное оборудование, немедленно укрепите его. Чрезвычайно важно проверить, чтобы все опорные плиты, береговые насадки, удлинители и винты были прочными и закреплены на фундаменте и опалубке.

Бетон

Опалубка, используемая и предназначенная для монолитного бетона, требует особого внимания.Из-за значительного веса, который бетон добавляет опалубке и опалубочному оборудованию, важно убедиться, что эксцентричные нагрузки действуют на элементы, рассчитанные на такую ​​нагрузку. Если берега с одной опорой используются друг над другом (ярусами), то должны быть выполнены дополнительные требования к опорному креплению. Берега должны быть:

• Спроектировано квалифицированным проектировщиком, и установленные опоры должны быть проверены инженером, имеющим квалификацию в области проектирования конструкций
• По вертикали
• Соединение для предотвращения перекоса
• Надежно закреплены в двух взаимно перпендикулярных направлениях на уровне соединения

Регулировку опорных стоек для поднятия опалубки нельзя производить после укладки бетона.Когда бетон должен выдерживать нагрузки, превышающие его возможности, необходимо возводить перекладку, так как первоначальные формы и берега удаляются.

Монолитный бетон

Опалубку, используемую при монолитных операциях, необходимо тщательно планировать, проектировать и проверять. Вот список рекомендаций и требований к монолитной опалубке:

• Структура формы должна сохраняться в пределах всех проектных допусков, указанных для вертикальности во время подъемных работ.
• Запрещается превышать установленную безопасную скорость подъема.
• Все вертикальные скользящие формы должны быть снабжены подмостками или рабочими площадками, на которых сотрудники должны работать или проходить.
• Стальная арматура для стен, опор, колонн и подобных вертикальных конструкций должна иметь соответствующую опору для предотвращения опрокидывания и обрушения.
• Работодатели должны принять меры для предотвращения откатывания развернутой проволочной сетки. Эти меры могут включать, но не ограничиваются, закрепление каждого конца рулона или переворачивание роли.

Правила техники безопасности

Когда пришло время снимать опалубку, следуйте этим рекомендациям:

• Не снимайте опалубки и опоры (за исключением тех, которые используются для перекрытий на уклонах и опалубках), пока рабочий не определит, что бетон набрал достаточную прочность, чтобы выдерживать его вес и наложенные нагрузки.
• Проверьте информацию о прочности бетона по строительным чертежам, спецификациям и результатам испытаний. Испытания должны проводиться в соответствии со стандартным методом испытаний Американского общества испытаний и материалов (ASTM), разработанным для определения прочности бетона на сжатие, а результаты должны указывать на то, что бетон приобрел достаточную прочность, чтобы выдерживать его вес и наложенные нагрузки.
• Прочтите всю техническую информацию вашего контракта, в которой описаны процедуры снятия опалубки.

10 лучших способов повышения безопасности и производительности | Журнал Concrete Construction

1. Выберите подходящую опалубку. Опалубка, временные или постоянные формы, используемые для удержания свежего бетона по мере его схватывания, являются важнейшим элементом бетонного строительства. Выбор опалубки сильно влияет на график, трудозатраты, качество и общую стоимость проекта.Поскольку условия на каждой рабочей площадке различаются, не существует простой формулы для выбора правильной системы или поставщика. На опалубку обычно приходится от 40% до 60% общей стоимости бетонного каркаса здания. Эти проценты включают затраты на материалы и рабочую силу. Наибольшая часть этих затрат приходится на оплату труда, поэтому важно тщательно проанализировать затраты на рабочую силу; их сокращение окажет гораздо большее влияние на чистые затраты.

Чтобы определить наиболее эффективный вариант проекта, подрядчик должен оценить несколько систем формования.Есть два варианта: недорогой формовочный материал, требующий больших затрат труда, или формовочная система, которая стоит дороже, но обеспечивает высокую производительность, имеет встроенные функции безопасности и более эффективна. Другие вопросы, которые подрядчик должен учитывать при выборе системы опалубки, включают:

• Доступен ли требуемый материал? Производит ли поставщик материал или закупает его у другой компании?
• Может ли поставщик опалубки предварительно смонтировать часть или всю опалубку перед поставкой?
• Предоставляет ли поставщик выездное обслуживание на месте для обучения бригады опалубки?
• Насколько безопасна установка, использование и демонтаж системы? Можно ли легко подниматься на формы и есть ли в системе точки крепления, где это необходимо?
• Какой опыт у фирмы в работе с вашим типом проектов?
• Предлагает ли поставщик инжиниринговые услуги? Будет ли поставщик предоставлять чертежи сборки опалубки специально для проекта или только общие чертежи системы?

2.Примите участие как можно раньше. Свяжитесь с поставщиками опалубки на ранней стадии проектирования проекта. Это позволяет включить как можно больше информации в тендерные документы, что даст владельцу более точную стоимость. Поставщики опалубки могут посоветовать размер бетонных элементов конструкции в соответствии со стандартными размерами формы. Поскольку основные поставщики опалубки обычно участвуют в большом количестве проектов на самых разных строительных рынках, они могут использовать свои ресурсы, чтобы предложить правильную систему опалубки для проекта.Также важно попросить подрядчиков по формованию бетона на ранней стадии проектирования конструкции. Поскольку они в конечном итоге строят конструкцию, они могут предоставить огромный объем знаний о наиболее экономичных средствах и методах опалубки.

3. Знайте, когда покупать, а когда сдавать в аренду. Другой вопрос, стоит ли покупать или арендовать систему опалубки. Это решение должно основываться на продолжительности проекта и общей стратегии компании.Как правило, если система бланков арендуется на срок от 8 до 10 месяцев, покупка системы может оказаться более экономичной. Однако при покупке системы могут возникнуть дополнительные расходы, например, на обслуживание и хранение.

Некоторые опалубочные компании предлагают эти услуги клиентам, которые покупают свое оборудование. В процессе принятия решений также необходимо учитывать качество продукта. Стеновая опалубка со стандартной фанерной облицовкой потребует более тщательного обслуживания и ремонта в течение всего срока службы, чем стальные конструкции из горячеоцинкованной стали с фанерой, специально изготовленной для увеличения срока службы.

4. Обеспечьте надлежащий доступ. Правильный доступ — важный компонент использования опалубки на рабочем месте, поскольку он влияет на график, бюджет и безопасность. Рабочие должны иметь возможность попасть в рабочую зону, используя безопасные горизонтальные и вертикальные маршруты доступа. Системы лестниц спроектированы как неотъемлемые части общей системы опалубки, чтобы обеспечить безопасный доступ к различным точкам опалубки.

5. Сделайте защиту от падения главным приоритетом. Падение является одним из главных смертей на строительных площадках каждый год, поэтому защита от падения является серьезной проблемой для безопасности.Для строителя чувство безопасности так же важно, как и безопасность на самом деле. Для продуктивности и спокойствия важно, чтобы рабочие чувствовали себя в безопасности при перемещении по опалубке. Рабочие будут выполнять свои обязанности более продуктивно, если им будет комфортно с конструкцией под ногами. Если они работают над чем-то, что кажется шатким, они не чувствуют себя так уверенно, и это может привести к потере производительности.

Опалубочная конструкция должна быть оснащена оборудованием, отвечающим требованиям OSHA по защите от падения.Кроме того, рабочему нужен безопасный и простой способ подъема с одного участка на другой. Важно установить правильные лестницы для легкого и безопасного доступа к опалубке. На платформах, где будут работать люди, установите надежные ограждения для защиты рабочих от падений.

Одним из недавних нововведений, улучшающих процедуры защиты от падения на высотных сооружениях, являются защитные экраны, которые полностью закрывают край плиты здания, обеспечивая изолированную, безопасную и более продуктивную рабочую среду.Эти системы крепятся к краю плиты по периметру здания и используются на верхних этажах высотных зданий по мере их возведения, обеспечивая защиту от ветра, непогоды и страха падения. Другие идеи по технике безопасности включают в себя хорошие перила и опорные доски, а также хорошие надежные крепления, на которых рабочие могут закрепляться, используя свои собственные индивидуальные системы защиты от падения.

6. Обеспечьте аккуратное обращение и правильную сборку. Одна из распространенных ошибок, которые делают подрядчики на стройплощадке, — это несоблюдение технических чертежей для сборки и установки опалубки.Несоблюдение инструкций по настройке может привести к несчастным случаям, а попытки сэкономить время могут привести к небезопасным условиям работы и ненужным простоям.

При установке и демонтаже опалубки внимательно следуйте инструкциям для обеспечения безопасности. Правильно установленные стяжки надежно удержат опалубку на месте во время заливки бетона. Перед снятием стяжек и опалубки с застывшего бетона опалубку необходимо надлежащим образом поддержать.

Еще одна инновация на стройплощадке, которая сокращает время работы крана на строительной площадке и трудозатраты на опалубку, — это подъемники для опалубки, которые устанавливаются снаружи здания, что позволяет перемещать всю опалубку с этажа на этаж без крана.Эти системы подъема стола используются в сочетании с методом меньшего стола, а также позволяют использовать другие строительные материалы, в том числе опалубку для мобильных телефонов, вертикальную опалубку и перемычки снизу, чтобы перемещаться с этажа на этаж без крана.

7. Не упускайте из виду правильные стяжки опалубки. Для фиксации опалубки необходимо иметь соответствующие стяжки. Наличие необходимых стяжек и недопущение превышения максимального давления заливки, предусмотренного конструкцией, не только гарантирует безопасность, но и гарантирует правильное выполнение работы.Например, если вы заливаете бетон слишком быстро, а стяжки недостаточно прочны, это создает избыточное давление на формы. Стяжки могут выйти из строя, и опалубка может сдвинуться, создавая небезопасные условия и работу, которую необходимо переделывать.

8. Выберите оптимальный метод сборки для вашего проекта. Предварительная сборка опалубки в магазине поставщика не только экономит ваше время в поле, но и дает много преимуществ в плане безопасности. В отличие от часто переполненной и загроможденной строительной площадки, в магазине будут чистые, ровные и ровные участки для установки опалубки.Это позволяет более точно собрать опалубку, сделать ее более прочной и лучше выровнять — важные аспекты для безопасного строительства и использования. Предварительная сборка в цехе также дает поставщику доступ ко всем устройствам безопасности, необходимым для конструкции опалубки, таким как ограждения и люки, и гарантирует, что они будут правильно установлены. Подрядчик должен ожидать, что поставщик опалубки будет иметь все необходимое защитное оборудование, включенное в проект системы и в заявку.

9.Безопасность прежде всего. Каждый рабочий на строительной площадке знает о правилах безопасности. Подрядчики изучают безопасные методы работы во время своего ученичества, а несколько торговых организаций пропагандируют безопасное и правильное использование оборудования для формования и крепления. Безопасность никогда не бывает простой задачей, но если средства защиты просты в использовании, рабочие с большей вероятностью будут их использовать.

Цель безопасных методов состоит в том, чтобы все работники обладали единым уровнем знаний и делали свои дела одинаково безопасным образом.Если все на строительной площадке соблюдают один и тот же набор правил безопасности, то рабочий с одной стороны опалубки может быть уверен, что рабочий с другой стороны делает то же самое. Для подрядчика обеспечение безопасности на рабочем месте является наиболее важным аспектом выполнения работы. Если каждый будет следовать безопасным методам, не только будет меньше аварий (или вообще не будет аварий), но и повысится производительность и эффективность.

10. Обучение: Технология опалубки постоянно меняется, и вам следует воспользоваться предлагаемым сейчас обучением по правильному и безопасному использованию формовочного оборудования поставщиками оборудования.Многие компании предлагают учебные курсы, которые представляют собой сочетание классного и практического обучения для своих продуктов. Отличный способ повысить продуктивность ваших сотрудников — это пригласить их на эти тренинги. CC

Майкл Шеффер — старший менеджер по продукции Doka USA Ltd. в США. Дополнительную информацию можно найти на сайте www.doka.com.

Опалубка

— Designing Buildings Wiki

Опалубка — это термин, используемый для процесса создания временной формы, в которую заливается и формуется бетон.Традиционная опалубка изготавливается из дерева, но также может быть изготовлена ​​из стали, пластика, армированного стекловолокном, и других материалов.

В то время как опалубка — это широкий термин, который используется в отношении процесса формования с использованием самых разных материалов, опалубка — это термин, который часто используется для обозначения процесса использования фанеры для формования формы.

Опалубка — это, пожалуй, самый популярный тип опалубки , который обычно строится на месте из древесины и фанеры.Для опалубки необходим специальный сорт фанеры, который должен быть водостойким. Его легко изготовить, хотя для больших конструкций это может занять много времени. Он используется, когда затраты на рабочую силу ниже, чем затраты на изготовление многоразовой опалубки из таких материалов, как сталь или пластик. Он также имеет то преимущество, что сразу же можно заливать значительное количество бетона.

Простая дощатая опалубка может быть использована для строительства дорожки или ограждения.Доски следует обрезать так, чтобы они были на одном уровне с верхней поверхностью плиты, что позволит добиться аккуратной отделки бетона.

При выборе опалубки важно учитывать тип бетона и температуру заливки, поскольку они оба влияют на оказываемое давление.

Опалубка , стороны должны быть способны противостоять гидростатическому давлению влажного бетона, которое упадет до нуля в течение нескольких часов в зависимости от скорости схватывания и твердения.

Опалубка Основание или перекрытие должно выдерживать первоначальную статическую нагрузку влажного бетона и статическую нагрузку сухого застывшего бетона.

Как только бетон наберет достаточную прочность, опалубку можно ударить (снять). Минимальное значение 5 Н / мм2 рекомендуется во всех случаях при установке вертикальной опалубки , чтобы не повредить прочный бетон в процессе.

Высокое качество изготовления и контроля необходимы для обеспечения высоких стандартов и внешнего вида получаемой бетонной конструкции.

Опалубка и опалубка в различных формах будут поддерживаться опалубкой. Это относится к столбам, стабилизаторам или другим элементам, которые удерживают опалубку или опалубку на месте по мере высыхания бетона. Для получения дополнительной информации см. Ложные работы.

Опалубка для балок представляет собой трехстороннюю коробку, которая поддерживается и подпирается в правильном положении и на желаемом уровне. Время снятия опалубки будет зависеть от температуры воздуха, влажности и последующей скорости отверждения.Типичное время зажигания следующее (при температуре воздуха 7-16 ºC):

Состоит из вертикальной формы желаемой формы и размера колонны для заливки. В качестве средства поддержания минимальной толщины материала опалубки используются горизонтальные стальные или деревянные зажимы (или хомуты) с одинаковыми центрами для пакетного заполнения и в разных центрах для заполнения, которое выполняется за одну заливку.

Головка опалубки колонны может использоваться для поддержки опалубки балки , но, хотя это дает хорошее верхнее поперечное ограничение, опалубка может быть сложной.Как вариант, колонна может быть отлита под балки. Позже воротник опалубки может быть зажат вокруг литой колонны, чтобы завершить заливку и поддержать входящую балку опалубки .

Пластиковая опалубка многоразового использования обычно используется для быстрой заливки бетона. Опалубка собирается либо из замковых панелей, либо из модульной системы и используется для относительно простых бетонных конструкций. Она не так универсальна, как деревянная опалубка из-за требований к сборке, и лучше всего подходит для недорогих повторяющихся конструкций, таких как схемы массового жилья.

Несъемная структурная опалубка обычно собирается на месте из сборного армированного волокном пластика. Он используется для бетонных колонн и опор и остается на месте, действуя как постоянная осевая и поперечная арматура для элемента конструкции. Он также обеспечивает устойчивость к ущербу окружающей среды как для бетона, так и для арматурных стержней.

Запатентованные системы используются для поддержки вертикальной опалубки во время затвердевания бетона, состоящего из ряда труб и стяжек.

https://www.designingbuildings.co.uk/wiki/File:Plastic-formwork.png

Хорошая опалубка должна удовлетворять следующим требованиям:

• Достаточно прочный, чтобы выдерживать постоянные и временные нагрузки.
• Способен сохранять свою форму за счет того, что его можно эффективно подпирать и подпирать по горизонтали и вертикали.
• Стыки должны предотвращать утечку цементного раствора.
• Должна быть удалена в различных частях без повреждения бетона.
• Использованный материал пригоден для повторного использования.
• Должен быть установлен точно на желаемую линию.
• Максимально легкий.
• Материал не должен коробиться или деформироваться под воздействием элементов.
• Должен стоять на твердом основании.

[править] Внешние ссылки

• BS5975: 2008 + A1: 2001 Свод правил для процедур временных работ и допустимого напряженного расчета ложных работ (BSI 2011).

Фонд

Архивы — Сельская Студия

В прямом эфире из кампуса Морризетт, поцелованного двойной радугой, это команда проекта по исследованию термальной массы и плавучести, вентиляции! Недавно, когда в Ньюберн нахлынул холод, студенты и преподаватели стали свидетелями этого трогательного явления.И если вы пришли за радугами, вы должны остаться за строением. Погодите, чтобы узнать, как команда TMBVRP поддерживает испытательные здания на высоте восьми футов над землей.

Вторник, Подковообразный двор,

Еще одна вещь, прежде чем мы перейдем к строению, беглого взгляда на Подковообразный двор. В этом семестре команда исследовательского проекта TMBV с удовольствием работала над сайтом Horseshoe Courtyard. Каждый вторник товарищи по команде Калеб и Клаудия — замечательные и терпеливые учителя для команды TMBV.Команда, безусловно, ценит опыт строительства и время, проведенное вдали от своих компьютеров. Посмотрите, какие прекрасные работы команда проекта Horseshoe Courtyard сделала в своем блоге!

• Модель на макете монтажа
• Макет расположения сидений охлаждающего крыльца

Поднятые контейнеры создают охлаждаемую, открытую комнату

Во-первых, быстрое напоминание о том, как и почему испытательные здания стоят на ходулях. Поскольку система оптимальной настройки использует тепловую массу для создания воздушного потока, из испытательных зданий будет вытесняться охлажденный воздух.Летом такой охлажденный воздух может принести пользу не только обитателям испытательного корпуса. Поэтому конструкция испытательного корпуса была изменена, чтобы создать под ним охлаждающее крыльцо. Здесь любой желающий может насладиться потоком холодного воздуха. Команда выбрала стальные колонны для выполнения тяжелой работы, чтобы сосредоточить внимание на твердых дымоходах с нисходящим потоком. Как было показано в предыдущих сообщениях в блоге, размещение столбца продиктовано отношением к Downdraft Chimney и расположением сидений.Однако расположение столбцов не может просто хорошо выглядеть на бумаге и хорошо ощущаться на макете, оно должно действительно безопасно стоять.

Первая попытка команды произвести расчеты размеров колонн Rowe Battles с помощью Enercalc, инженерного программного обеспечения

К счастью, инженер-строитель Джо Фарруджиа одобрил размещение колонн — Теперь пришло время определить размер колонн. С помощью серии ручных расчетов команда проверила жесткость стальных колонн диаметром 3,5–6,0 дюймов, чтобы увидеть, какие из них выдержат вес гондол.Затем Роу перенес эту работу в инженерное программное обеспечение Intercalc. Intercalce позволил ему испытать структурные нагрузки, такие как гравитационные, ветровые, временные и опрокидывающие. Получается, что наружный диаметр 5 дюймов. стальная колонна будет более чем безопасной. А теперь по поводу распорок!

Три из четырех колонн на каждое испытательное здание укреплены распорками для предотвращения чрезмерного сноса, вызываемого ветровыми нагрузками на высокие фасады зданий. Точно так же крепление колонн уменьшает возможные прогибы и улучшает жесткость.Связи колонн, спрятанные в стенах бермы, окружающих охлаждающее крыльцо, представляют собой стальные уголки 4 ″ x 4 ″ x 3/8 ″. Шесть закрепленных колонн кажутся 5 ‘высотой, поскольку они исчезают в бермах, в то время как две другие составляют полную высоту занимаемого пространства при 8’ высотой. Эти более высокие колонны без подпорок служат маркерами входа.

Первоначально команда полагала, что бетонный фундамент из кольцевой балки будет достаточным для надежного крепления стальных колонн и, следовательно, зданий к земле.Как видно на рисунке выше, кольцевые балки могут выдвигаться для захвата распорок. Однако команде необходимо было учитывать опрокидывающие моменты или опрокидывающие силы из-за высоты и вышеупомянутых ветровых нагрузок на испытательные здания. Опрокидывающие моменты — это приложенные моменты, сдвиги и подъемные силы, которые стремятся вызвать неустойчивость и опрокидывание основания. Это означает, что им нужно было убедиться, что фундамент достаточно прочен, чтобы удерживать колонны и распорки в земле во время сильных штормов.

Прежде чем эти моменты можно было правильно спланировать, команде нужно было провести некоторые испытания почвы. Качество почвы, основанное на ее уплотнении, является еще одним фактором, определяющим необходимый размер и прочность фундамента. Джефф и Кори выкопали несколько ям, а затем использовали пенетрометр, чтобы проверить почву. И кто бы мог подумать — на участке довольно приличная почва! К сожалению, Джефф застрял в этой дыре на несколько недель… Мы скучаем по тебе, Джефф!

Расчет опрокидывающей силы

Чтобы противодействовать опрокидывающим силам, фундамент был заменен с кольцевой балки на фундамент из заглубленных плит, что увеличивает его вес.У каждого испытательного корпуса будет свой фундамент. Фундамент из плит крепит все колонны и связи друг к другу, а также к земле. Ниже приведены чертежи токов фундамента, расположения колонн и связей раскосов.

Группа термомассы и вентиляции плавучести приступит к основному планированию дренажа и грунтовых материалов. Перенести исследования в дизайн в строительство было нелегким делом. Тем не менее, окупаемость того стоит, когда дизайнеры в любом месте смогут использовать стратегию оптимальной настройки, чтобы строительные материалы работали как кондиционеры.
