Как укрепить опалубку под фундамент из досок – Укрепление опалубки ленточного фундамента. Как и чем укрепить опалубку

Укрепление опалубки ленточного фундамента. Как и чем укрепить опалубку

От прочности опалубки напрямую зависит качество фундамента. Чтобы избежать разрушения и деформирования ее нужно укрепить. Сделать это можно многими способами.

Установка опалубки фундамента

Установка опалубки фундамента

Устройство опалубки — это самый важный и необходимый этап. От качества опалубки зависит прочность дома и его срок службы. Опалубка — это такая форма, в последствии в которую заливается бетон. Она имеет два вида: съемная и несъемная. Съёмной опалубкой пользуются в том случае, когда при работе не нужно удалять материал с фундамента. Более популярным видом является съемная. Такой тип используется при ленточном фундаменте. Ее изготавливают из тяжелых металлов, досок и фанеры. Опалубка делается весьма просто, но есть некоторые нюансы при установке.

Самыми важными критериями являются:

• Обязательно она должна быть очень прочной, чтобы выдержать давление бетона.
• В ней не должно быть отверстий, где может произойти вытечка фундамента.
• Она должна быть плотной.
• От высоты опалубки зависит материал из которого она будет монтироваться.
• Опалубку устанавливают строго, после подготовительных работ на площадке.

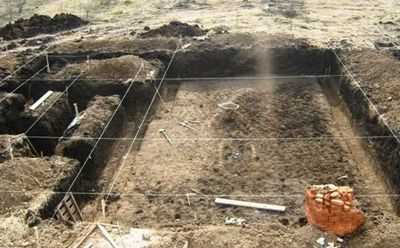

Подготовка площади участка

Подготовка участка под установку опалубки

Важным этапов в строительстве — это подготовка расчета размеров, полное выравнивание местности и очистка участка для дальнейшей работы.

При необходимости потребуется разровнять почву для дальнейшей заливки фундамента. Практичный способ — это обозначить контуры при помощи веревки и колышков. Эта проделанная процедура поможет вам правильно рассчитать глубину траншеи. После вырытой траншеи, делается подушка, которую засыпают щебнем. Это все требования до начала работы на участке.

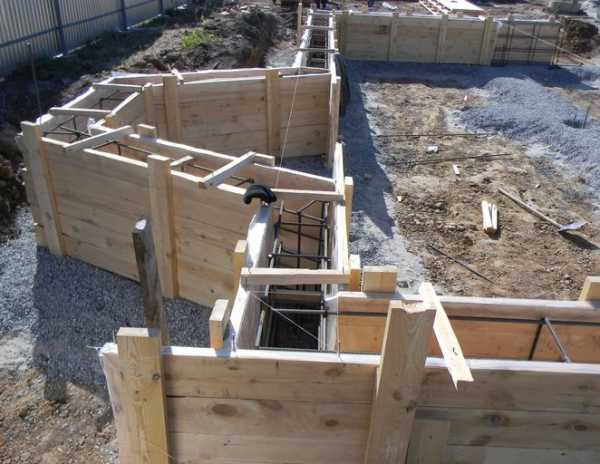

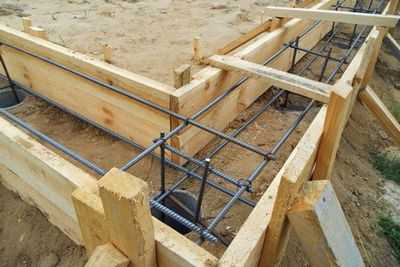

Установка и армирование опалубки из досок

Установка и армирование опалубки

Для ленточного фундамента сборка опалубки начинается с выбора самого практичного материала. Самый практичный материал — это доска. Доску лучше выбирать из сосны или ели. Эти две породы наиболее подходят для строительства опалубки. Для качественной установки нужно вбить деревянные бруски строго по проекту, на них будут опираться основные части. Закреплять эту конструкцию следует гвоздями. По всему периметру через каждые 40- 60 см. нужно будет скрепить доски проволокой, а через каждый метр подпереть доски еще досками. Обязательно нужно проверить всю опалубку уровнем, чтобы исключить любые отклонения.

Далее устанавливается арматура. Как правило устанавливают 4 прута, расположенных на равномерном уровне по всей по всей длине опалубки. Углы дополнительно усиливают вертикальными прутами.

Соединять арматуру нужно проволокой, не стоит использовать сварку. При воздействии на металл сварочной дуги нарушается поверхностная и внутренняя структура. Это нарушает его прочность и жесткость.

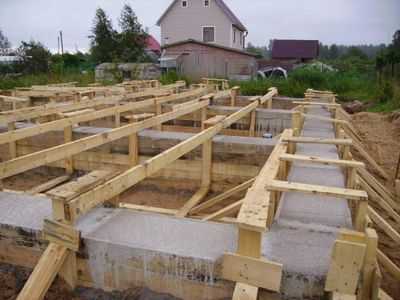

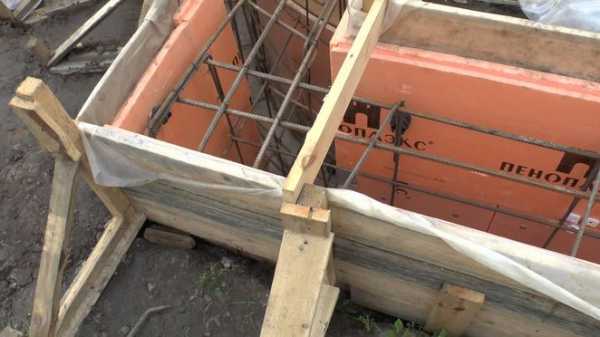

Как укрепить готовую опалубку?

Укрепление опалубки

После установки конструкции следующим этапом идет ее укрепление. Этот этап необходим, чтобы ваша опалубка была качественной и крепкой.  Для укрепления вам понадобятся деревянные колышки или арматурные пруты. Их необходимо вбить в грунт по всему периметру опалубки с шагом от 40 сантиметров, в зависимости от высоты щитов.Так же можно установить дополнительные подпорки.

По верху конструкции необходимо установить стяжки. которые будут удерживать щиты опалубки от расхождения под весом бетона. Доски закрепляются к вбитым в грунт кольям с помощью гвоздей или само резов.

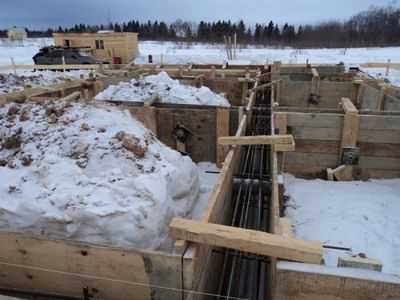

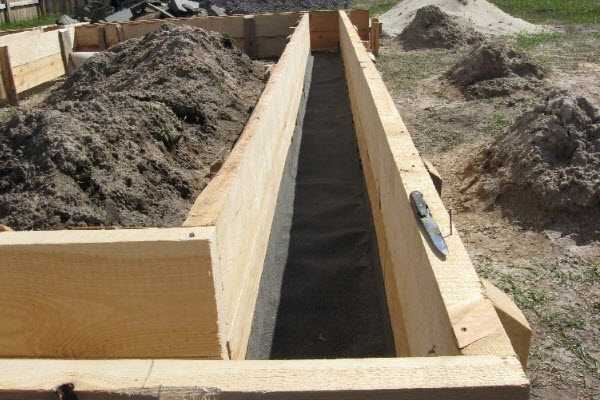

Как подготовить опалубку для заливки фундамента

Подготовка опалубки под заливку бетона

При монтаже опалубки следует следить за расположением стенок, чтобы они были строго вертикально. При подготовке внутренних стен для заливки нужно оббить пленкой. Плотно проложить пленку и закрепить ее степлером. Эта проделанная процедура значительно упростит дальнейшую работу. В этом подготовительном этапе можно воспользоваться рубероидом, он отлично послужит для таких функций. После этого нужно отметить уровень заливки бетона и протянуть проволоку по всему периметру.

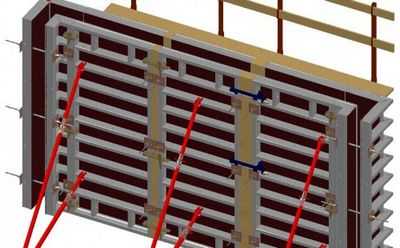

Щитовая съемная опалубка

Щитовая опалубка — это сборная конструкция, состоящая из щитов. Такой вид очень ценится и используется в разных строительных элементах. В нем много положительных характеристик, особенно можно выделить:

• Не деформируется под воздействием бетона.
• Отлично выдерживает большие объемы.
• Высокая точность размеров, предает высокую эффективность готовой работе.
• Простота в использовании.
• Долговечная и надежная.
• Уменьшает затраты времени на установку.

Устанавливают щитовую опалубку фиксацией щитов по всему периметру распорками. Монтаж щитов происходит по схемам, что положительно влияет на точность. Такие элементы конструкции позволяют сделать любую степень сложности.

31.03.2016

opalubka-expert.ru

Как правильно укрепить опалубку фундамента

Как сделать опалубку для фундамента: пошаговая инструкция

Возведение дома, дачи, бани, хозяйственной постройки, массивного забора и прочих сооружений всегда начинается с устройства фундамента. Он является основной опорой всей конструкции.

Виды фундаментов

Самый распространенный и наиболее надежный – литый ленточный фундамент, который может использоваться как для строительства дома, так и для бани, гаража или забора. Заливку его проводят при помощи опалубки.

Приспособление для заливки бетона

Опалубка – это конструкция определенной формы, которая используется для заливки. Она нужна для возведения фундамента над поверхностью земли. Сооружают ее из различных материалов, вариантов существует много.

Опалубки бывают двух основных видов:

• съемные – предназначенные для многократного применения;
• несъемные – которые не снимаются после затвердения бетона и остаются внутри основания, придавая ему дополнительные тепло-, гидроизоляционные и укрепляющие свойства.

Как сделать опалубку для фундамента правильно

При изготовлении любого вида конструкции необходимо придерживаться таких требований:

• она должна изготавливаться только из качественных материалов;
• каркас ее должен быть прочным, жестким, хорошо зафиксированным, чтобы при заливке не изменялась заданная геометрическая форма;
• все элементы должны быть точно выставлены и подогнаны друг к другу;
• съемная опалубка должна пропитываться специальными средствами, исключающими сцепку с бетоном, или же изнутри оббита полиэтиленовой пленкой либо рубероидом:
• конструкция должна просто и быстро монтироваться и демонтироваться.

Какие факторы важно учитывать при строительстве

При постройке опалубки, кроме прочности и надежности материала изготовления, важно учитывать внешние факторы, влияющие на проведение работ. Это особенности климата в местности, где будет проводиться строительство, сейсмическая активность, а также сезонность. Начинать возведение сооружений лучше весной и заканчивать осенью.

Как сделать опалубку под фундамент, учитывая очень важный фактор – точность конструкции? При изготовлении необходимо пользоваться водяным уровнем. Самые малые погрешности в расчетах могут привести к перекосам стен, трещинам.

Дерево, предназначенное для строительства опалубки, должно быть без сучков и иметь гладкую внешнюю сторону. Между досками не должно быть щелей и дыр. Все эти факторы влияют на прочность фундамента, его обработку и отделку.

Высота стен опалубки должна быть выше, чем высота заливки. Это дает возможность максимально сократить производственные потери, ведь тогда бетон не будет выливаться за пределы конструкции.

Высота стен опалубки должна быть выше, чем высота заливки. Это дает возможность максимально сократить производственные потери, ведь тогда бетон не будет выливаться за пределы конструкции.

Материалы, применяемые для изготовления

Любой строитель должен знать, как сделать опалубку для фундамента качественно. Для возведения конструкции можно использовать древесину. Данный материал прочный и экологически чистый. Самая надежная – это опалубка, изготовленная из лиственных пород, которые обладают всеми прочностными характеристиками. При этом необходимо, чтобы доска была толщиной не менее 40 мм. Следует знать – чем она шире, тем больше вероятности образования трещин. Если между досками щитов обнаружены щели до 3 мм, перед монтажом их нужно смочить водой. Когда щиты разбухнут, щели исчезнут. Просветы до 10 мм забейте паклей, а для дыр более 10 мм используйте деревянные рейки. Для сооружения опалубок не следует применять сухие материалы. Они будут слишком быстро впитывать воду, что способствует потере прочности бетона.

Кроме досок можно использовать фанерные листы. Это тоже неплохой вариант для конструкции. Как сделать опалубку для фундамента из фанеры – вопрос, часто интересующий будущих собственников домов. Ее можно возвести самостоятельно, так как для сооружения не требуется специальных технологий. Придерживаясь необходимых размеров, листы фанеры крепят между собой стальными уголками при помощи саморезов. Данная конструкция легко деформируется, поэтому закреплять ее нужно стяжками, устанавливая их через 55 см, в 25 см от верха. Для надежности ее стоит укрепить металлическим каркасом.

Наиболее качественная – опалубка, материалом для изготовления каркаса которой является алюминий или сталь. Она имеет высокий уровень прочности, благодаря которому ее можно применять неоднократно. Конструкция легко монтируется и демонтируется.

Как сделать опалубку для фундамента дома из пенополистирола? Этот современный материал используют для сооружения несъемной конструкции, которая является составно

sovetyisekrety.ru

Как правильно укрепить опалубку фундамента. Правильный фундамент. KakPravilno-Sdelat.ru

» Правильный фундамент

Укрепление опалубки ленточного фундамента

От прочности опалубки напрямую зависит качество фундамента. Чтобы избежать разрушения и деформирования ее нужно укрепить. Сделать это можно многими способами.

Установка опалубки фундамента

Установка опалубки фундамента

Устройство опалубки #8212; это самый важный и необходимый этап. От качества опалубки зависит прочность дома и его срок службы. Опалубка #8212; это такая форма, в последствии в которую заливается бетон. Она имеет два вида: съемная и несъемная. Съёмной опалубкой пользуются в том случае, когда при работе не нужно удалять материал с фундамента. Более популярным видом является съемная. Такой тип используется при ленточном фундаменте. Ее изготавливают из тяжелых металлов, досок и фанеры. Опалубка делается весьма просто, но есть некоторые нюансы при установке.

Самыми важными критериями являются:

• Обязательно она должна быть очень прочной, чтобы выдержать давление бетона.
• В ней не должно быть отверстий, где может произойти вытечка фундамента.
• Она должна быть плотной.
• От высоты опалубки зависит материал из которого она будет монтироваться.
• Опалубку устанавливают строго, после подготовительных работ на площадке.

Подготовка площади участка

Подготовка участка под установку опалубки

Важным этапов в строительстве #8212; это подготовка расчета размеров, полное выравнивание местности и очистка участка для дальнейшей работы.

При необходимости потребуется разровнять почву для дальнейшей заливки фундамента. Практичный способ #8212; это обозначить контуры при помощи веревки и колышков. Эта проделанная процедура поможет вам правильно рассчитать глубину траншеи. После вырытой траншеи, делается подушка, которую засыпают щебнем. Это все требования до начала работы на участке.

Установка и армирование опалубки из досок

Установка и армирование опалубки

Для ленточного фундамента сборка опалубки начинается с выбора самого практичного материала. Самый практичный материал #8212; это доска. Доску лучше выбирать из сосны или ели. Эти две породы наиболее подходят для строительства опалубки. Для качественной установки нужно вбить деревянные бруски строго по проекту, на них будут опираться основные части. Закреплять эту конструкцию следует гвоздями. По всему периметру через каждые 40- 60 см. нужно будет скрепить доски проволокой, а через каждый метр подпереть доски еще досками. Обязательно нужно проверить всю опалубку уровнем. чтобы исключить любые отклонения.

Далее устанавливается арматура. Как правило устанавливают 4 прута, расположенных на равномерном уровне по всей по всей длине опалубки. Углы дополнительно усиливают вертикальными прутами.

Соединять арматуру нужно проволокой, не стоит использовать сварку. При воздействии на металл сварочной дуги нарушается поверхностная и внутренняя структура. Это нарушает его прочность и жесткость.

Как укрепить готовую опалубку?

После установки конструкции следующим этапом идет ее укрепление. Этот этап необходим, чтобы ваша опалубка была качественной и крепкой. Для укрепления вам понадобятся деревянные колышки или арматурные пруты. Их необходимо вбить в грунт по всему периметру опалубки с шагом от 40 сантиметров, в зависимости от высоты щитов.Так же можно установить дополнительные подпорки.

По верху конструкции необходимо установить стяжки. которые будут удерживать щиты опалубки от расхождения под весом бетона. Доски закрепляются к вбитым в грунт кольям с помощью гвоздей или само резов.

Как подготовить опалубку для заливки фундамента

Подготовка опалубки под заливку бетона

При монтаже опалубки следует следить за расположением стенок, чтобы они были строго вертикально. При подготовке внутренних стен для заливки нужно оббить пленкой. Плотно проложить пленку и закрепить ее степлером. Эта проделанная процедура значительно упростит дальнейшую работу. В этом подготовительном этапе можно воспользоваться рубероидом, он отлично послужит для таких функций. После этого нужно отметить уровень заливки бетона и протянуть проволоку по всему периметру.

Щитовая съемная опалубка

Щитовая опалубка #8212; это сборная конструкция, состоящая из щитов. Такой вид очень ценится и используется в разных строительных элементах. В нем много положительных характеристик, особенно можно выделить:

• Не деформируется под воздействием бетона.
• Отлично выдерживает большие объемы.
• Высокая точность размеров, предает высокую эффективность готовой работе.
• Простота в использовании.
• Долговечная и надежная.
• Уменьшает затраты времени на установку.

Устанавливают щитовую опалубку фиксацией щитов по всему периметру распорками. Монтаж щитов происходит по схемам, что положительно влияет на точность. Такие элементы конструкции позволяют сделать любую степень сложности.

Монолитное строительство с использованием несъемной опалубки, несмотря на давнюю историю, получило широкое распространение не так давно. Тем не менее, эти.

Решили самостоятельно установить забор дома или на даче, но не уверены в своих знаниях и силах? Это не так сложно.

Существует множество типов фундаментов. Однако, все они выполняют одну важнейшую задачу – служат основанием для всего строения. По этой причине.

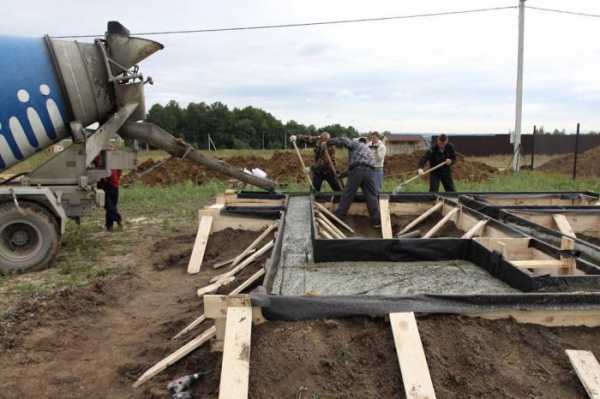

Правильная заливка бетона в опалубку – основа качества и красоты будущего строения. Любое дело в начале требует твердого основания –.

Основные этапы создания опалубки под фундамент

Многие задаются вопросом, как сделать опалубку для фундамента с минимальными затратами и в краткие сроки. Это вполне реально. Просто необходимо придерживаться некоторых приемов, которые помогут создать надежную конструкцию своими усилиями.

Опалубка бывает съемной и несъемной. Первая является более распространенной. Это поясняется тем, что в большинстве случаев внешняя сторона фундамента подвергается облицовке.

Правильная опалубка предполагает создание ровных и гладких внутренних стенок, предназначенных для поддерживания жидкого бетона. Благодаря этому значительно легче осуществить последующую отделку и гидроизоляцию фундамента.

Основным материалом для возведения съемной опалубки своими руками являются обрезные доски (толщиной 5 см), металлические или фанерные листы. Изготовление несъемной конструкции осуществляется из пенополистирола. Основной плюс такой опалубки – повышение теплоизоляционных свойств фундамента.

К основным этапам установки опалубки относятся:

• очистка траншеи от мусора;
• выравнивание участка;
• изготовление щитов из досок;
• размещение их по периметру траншеи;
• проведение гидроизоляционных работ;
• укрепление конструкции.

Нюансы устройства опалубки из различных материалов

Для изготовления металлической конструкции потребуется создать каркас и приобрести специальные формы. Эти изделия крепятся к каркасу болтами. Главное преимущество опалубки из металла – это ее идеально ровная поверхность.

Теперь о том, как сделать опалубку из деревянных щитов. Для этой работы лучше использовать доски длиной около 3 м. Они соединяются поперечными брусьями, которые вбиваются на расстоянии 1 м друг от друга. Для этого используются гвозди или саморезы. Их шляпки должны располагаться со стороны заливки бетона. Изготовление опалубки происходит с двух сторон траншеи, между которыми заливается бетонный раствор.

Укрепление конструкции – залог качественной заливки фундамента

Немаловажным фактором для создания качественного фундамента является укрепление опалубки. Эта работа больше присуща деревянной конструкции. Она осуществляется посредством:

• использования деревянных хомутов;
• установки подкосов;
• армирования основания между двумя опалубками.

Изготовлением хомутов следует заняться сразу после размещения щитов по всему периметру траншеи. Вертикальные стороны хомутов по длине должны быть наполовину меньше высоты щита. Только таким образом конструкции придается дополнительная жесткость. Благодаря хомутам не страшны нагрузки на опалубку, возникающие в процессе заливки бетонного раствора. Чтобы не допустить продавливания или распора конструкции, установку хомутов осуществляют посредине между подкосами.

В местах, где поперечные бруски соединяют доски, происходит укрепление опалубки ленточного фундамента с помощью подкосов. Установка данных дополнительных опорных элементов предотвращает расползание конструкции в различные стороны при заливке бетонного раствора. Крепление подкосов с двух сторон осуществляется:

• с помощью крепежных элементов в верхнюю часть щита;
• с помощью колышков, которые углубляются в землю на 15 мм.

Монтаж подкосов рекомендуется производить с минимальным шагом. Такое укрепление опалубки фундамента будет более надежным. Подкосы можно использовать и при создании металлической конструкции.

При устройстве опалубки пристальное внимание уделяется заделке щелей между досками. Заливаемый бетонный раствор может вытекать через них. Чтобы этого не допустить, щели обрабатываются любым гидроизолирующим составом. Кстати, рекомендуется провести и гидроизоляцию всей внутренней части опалубки. Для этих целей потребуется рубероид.

Такой процесс, как укрепить опалубку под фундамент, предусматривает и армирование дна конструкции. Этот работа осуществляется после укладки гидроизоляционного материала. Для этого используется арматура диаметром 12 мм. Она обвязывается проволокой и монтируется на кирпичи, уложенные на ребро. Арматурный каркас не допустит возникновения деформационных процессов в фундаменте при температурных перепадах и сдвигах грунта.

Финишные работы по устройству опалубки

После того, как укреплена опалубка, необходимо проверить правильность горизонтального и вертикального расположения стенок конструкции. Неровная поверхность опалубки может привести к возникновению неравномерного давления. При обнаружении такого дефекта выравнивание конструкции производится двумя способами:

• путем перестановки опорных колышков;
• с помощью замены неровных досок.

Перед заливкой цементного раствора опалубка проверяется на наличие различных повреждений. Растрескавшиеся доски подлежат замене. Они могут не выдержать нагрузки, и бетон разольется за пределы опалубки. Все колышки должны плотно располагаться в земле. При наличии расшатавшихся опорных элементов они переустанавливаются.

Видео по укреплению опалубки:

Способы укрепления опалубки ленточного фундамента

Строительство ленточного фундамента зачастую начинается с установки опалубки – формы для заливки бетона. Она может быть съемной или несъемной, однако в большинстве случаев предпочтение отдается первому варианту.

Все ошибки, допущенные при монтаже временной щитовой конструкции, в конечном счете, отражаются на качестве фундамента .

Особое значение имеет правильно выполненное укрепление опалубки ленточного фундамента (опалубка для ленточного фундамента своими руками ): ведь в процессе заливки ее стенки подвергаются высокому давлению.

Способы укрепления опалубки

• установкой подкосов;
• использованием деревянных хомутов;
• при помощи стягивания противоположных элементов шпильками.

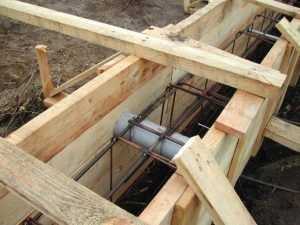

Деревянные хомуты изготавливаются сразу после установки щитов в рабочее положение. Они представляют собой П – образные конструкции, «ножки» которых в два раза короче высоты щита.

Внутренний размер перекладины хомута должен соответствовать наружному размеру опалубки по ширине – расстоянию между щитами плюс две толщины доски.

Хомуты после установки на место прибиваются к доскам гвоздями либо прикручиваются саморезами.

Но подобные стяжки редко используются в одиночку. Чаще всего они применяются в комбинации с подкосами.

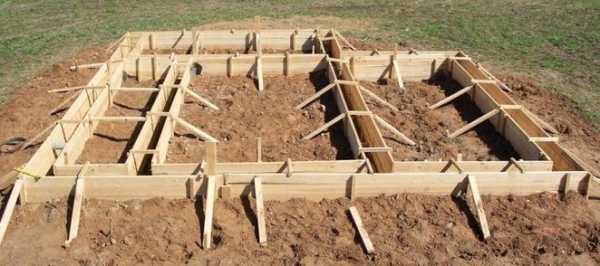

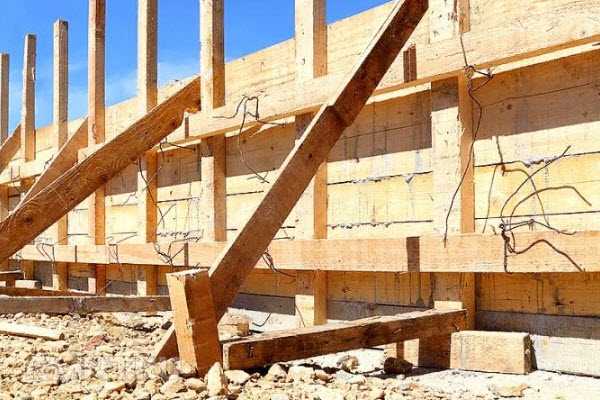

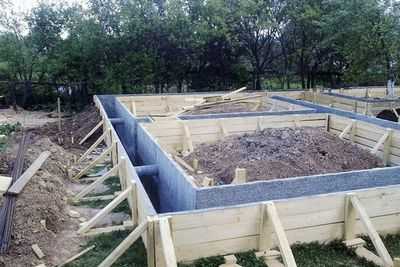

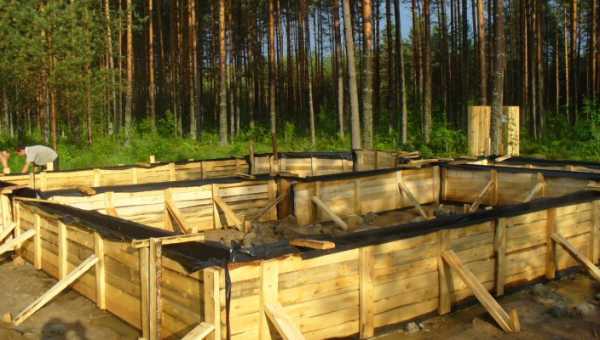

Подкосы

Подкосом называется брусок, устанавливаемый в местах расположения вертикальных стоек щита. В рабочем положении он составляет с плоскостью опалубки 45 градусов.

Крепится подкос в двух точках:

• вверху – к вертикальной стойке щита при помощи крепежных элементов;
• внизу – посредством колышков, которые забиваются в землю на 150 мм.

Хомуты располагаются между подкосами.

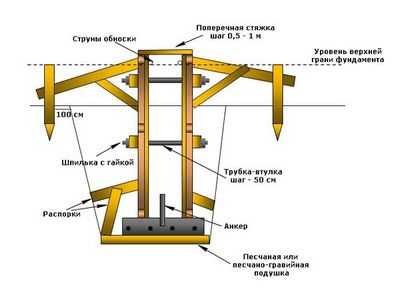

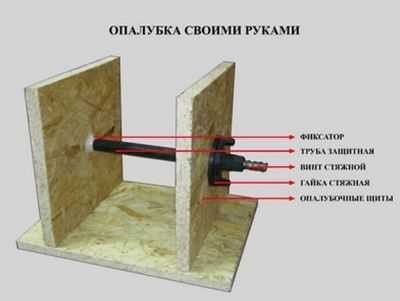

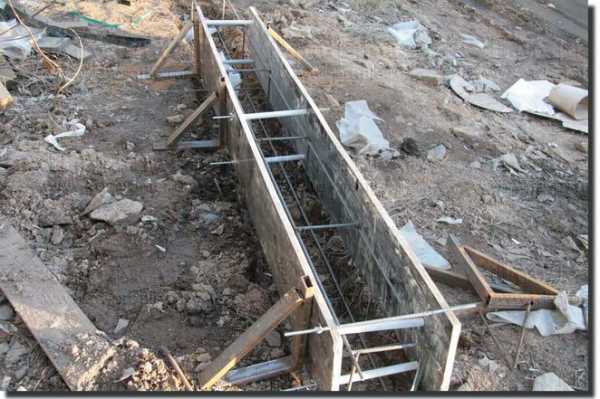

Укрепление опалубки шпильками: нюансы

• между щитами помещается кусок трубы, длина которой равна ширине будущего фундамента;
• через предварительно просверленные отверстия в опалубке и трубу продевается шпилька, на резьбовые концы которой навинчиваются гайки;
• после застывания бетона шпильки удаляются, а оставшиеся внутри монолита трубы – распорки заполняются цементным раствором.

Как видите, технология укрепления опалубки посредством шпилек весьма проста. Однако здесь есть ряд нюансов, которые необходимо учитывать. В противном случае при заливке либо резьбу на шпильке сомнет, либо гайку «отстрелит». Чем объясняется такой казус?

Дело в том, что частные строители покупают крепежные элементы в первом попавшемся строительном магазине (или на рынке). Их часто изготавливают с нарушением требований ГОСТа – и металл используют низкокачественный, и форма резьбы может отличаться от стандартной.

В результате наиболее ходовые шпильки диаметром 10 мм способны выдержать не более 1,5-тонной нагрузки. А стандартное изделие класса 8,8 согласно ГОСТ должна выдержать 6,7 тонны.

Кроме того, для стягивания промышленной опалубки применяются специальные шпильки комплектуемые усиленными гайками и шайбами увеличенного диаметра.

Некоторые умельцы выходят из положения, накручивая на концы шпилек по две гайки. Резьбу в таком случае тоже может смять, но гайки останутся на месте.

Еще один вариант: к одному из концов шпильки приваривается перекладина, которая образует с телом крепежного элемента букву «Т». Гайки накручиваются на противоположный конец. Таким образом вы сэкономите на количестве гаек – их понадобится в два раза меньше.

Ниже статьи, полезные для тех, кто занялся изготовлением опалубки для фундамента:

Видео об ошибках при монтаже опалубки, укрепление опалубки ленточного фундамента.

Источники: http://opalubka-expert.ru/ukreplenie-opalubki-lentochnogo-fundamenta/, http://gid-str.ru/kak-i-chem-ukrepit-opalubku, http://ks5.ru/fundament/opalubka/ukreplenie-opalubki.html

Комментариев пока нет!

kak-sdelatpravilno.ru

Опалубка для ленточного фундамента своими руками: инструкция

ГОСТ Р 52086-2003 — это формообразующая конструкция для укладки бетона при опалубочных работах. Опалубка для ленточного фундамента своими руками создается просто, при этом для работы применяются самые разные виды материалов. Однако готовое устройство должно обладать достаточной прочностью, чтобы выдержать массу бетона, когда будет заливаться фундамент.

Содержание

В конструкции не допускаются щели, должны быть удобные крепления опалубки, чтобы после застывания бетона быстро снять элементы опалубки (съемный вариант) и продолжить дальнейшее строительство. Из этой статьи вы узнаете — как правильно сделать опалубку для ленточного фундамента.

Общие требования к конструкции

Опалубку для ленточного фундамента своими руками можно сделать, применяя подручный материал. Но не имеет значение, из каких подручных средств была сделана конструкция, чтобы правильно выставить опалубку, размер и толщину досок для опалубки рассчитывает на калькуляторе, они должны соответствовать всем нормам, указанным в СНиП.

Устройство опалубки для ленточного фундамента должно выдерживать бетонную массу, при этом в конструкции должны отсутствовать щели и неровности, которые приводят к деформации фундаментной ленты. Заранее выбирается способ укрепить конструкцию.

Укрепленные элементы, должны не только придать жесткость конструкции, но и облегчать как сборку опалубки ленточного фундамента, так и оперативный съем конструкции, после застывания бетона. Опалубка под ленточный фундамент делается из следующих материалов:

• металлические щиты;
• дерево;
• фанера;
• плиты ОСБ, ДСП;
• пенополистирол;
• пластмасс.

Самым надежным материалом для монтажа опалубки для ленточного фундамента является металл, но при самостоятельном изготовлении опалубки зачастую используют брус и доски. Если имеется фанера или другие плиты, то предпочтение можно отдать им, одним словом выбор делается в пользу того материала цена которого является наиболее приемлемой.

Виды конструкций – плюсы и минусы

Значительно упростить и ускорить процесс установки опалубки для ленточного фундамента, а также возведение самого здания может аренда устройства в строительной фирме. Речь идет о сборных опалубочных конструкциях, собрать которые не составляет особого труда. Как правило, размеры на таких изделиях уже выставлены, останется только установить опалубку на своем участке.

Металлическая конструкция

Очень удобна и проста в использовании. Устанавливаемые элементы крепятся между собой с помощью болтов. Опалубочные работы занимают значительно меньше времени, в отличие от установки деревянных щитов, которые требуют предварительного расчета опалубки ленточного фундамента.

Металлические щиты более прочны, они гарантируют гладкую и ровную поверхность, но используют их, как правило, при крупных строительствах – строительные компании, так как в частных случаях этот вариант экономически невыгоден. Не выгодно если покупать металлическую опалубку даже для строительства двухэтажного дома, можно выиграть, если арендовать изделие, опять же – все зависит от расценок компании-поставщика.

Несъемные типы опалубки

Опалубка для ленточного фундамента бывает несъемного типа. Элементы этой конструкции представляют собой пустотелые блоки, зачастую U-образной конфигурации. Выливают формы из пенополистирола, ячеистых видов бетона. Данные изделия имеют несомненный плюс с точки зрения теплоизоляции.

Прочность и скорость сборки происходит благодаря пазовым соединениям. Несъемные конструкции этого типа имеют один существенный минус – они очень дороги и больше подходят для крупных застройщиков, и не пользуются особой популярностью среди частных строителей.

Для фундамента своими руками такой вариант – ячеистый бетон вряд ли подходит, к тому же некоторые изделия имеют большой вес, что затрудняет процесс самостоятельного строительства. Также дорого обходятся стенки опалубки собираемые из пенополистирола. Плюсом можно считать, что фундамент не промерзнет, а также то, что для сборки опалубки предлагается все в комплекте:

• пластины пенополистирола;
• угловые повороты;
• распорки;
• фиксаторы;
• прутья арматуры.

В случае с пенополистироловыми плитами остается только знать – как правильно выставить элементы опалубки и можно начинать собирать конструкцию. С такой работой легко справляются специалисты из строительных компаний, но нанимать их, как и покупать готовую несъемную опалубку может позволить себе не каждый частный домостроитель.

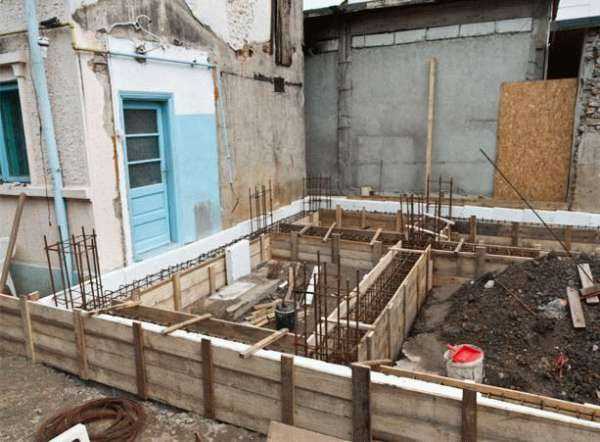

Опалубка из досок

Самый популярный вариант для сборки опалубки своими руками из доски. Как правило, частные застройщики собирают и подгоняют доски для щитов опалубки прямо на своем участке. Можно также заказать в столярном цехе, предварительно рассчитав размеры будущей конструкции.

Не стоит забывать, что существует СНиП, в котором регламентируют стандарты прогиба опалубки. По существующим нормам для опалубки прогиб в среднем 1/350, при этом для подземной части он увеличен. Непрофессионалам совет – в создании опалубки из досок, как и из любого другого материала, крепления, стенки лучше делать с запасом прочности.

Расчет материала

Так как наша статья больше ориентирована для самостоятельного возведения опалубки, а при таком варианте в основном конструкция строится из обычной доски и бруса, то и рассчитывать мы будем количество требуемых для работы досок и бруса. Чтобы произвести расчет опалубки для ленточного фундамента необходимо выяснить длину периметра фундамента.

Так как у опалубки две стенки, то это значение, умножаем на 2. Далее, полученное значение следует разделить на длину доски. Таким образом, мы рассчитали количество досок, которые требуются для одного ряда конструкции. Для полного подсчета, высоту фундамента делим на ширину доски – теперь мы узнали — какое количество доски требуется для постройки опалубки.

Зная, что в 1 м3 от 42- до 63 досок, можно высчитать требуемый материал в кубометрах, но для этого нужно знать точные размеры пиломатериала: длина, ширина, толщина.

Составление проекта и подготовка площади

Любое строительство начинается с проектирования. В нашем случае следует знать геологические особенности региона, уровень грунтовых вод и глубину промерзания грунта. Качество фундамента будет высоким, если при монтаже учитывались эти параметры.

К примеру, ленточный фундамент не закладывается ниже грунтовых вод, к тому же глубину заложения определяет фактор промерзания грунта. После этого составляется проект здания – с точными размерами фундамента. Далее, следует очистить площадь от мусора, растительности, если требуется, то выровнять участок.

После чего приступают к разметке, устанавливают колышки, протягивая между ними шнур. На этом этапе, если нет уверенности, то воспользуйтесь услугами специалиста, который произведет точную разметку, пользуясь знаниями и специальным инструментом.

Копка траншеи и укладка подушки

Под ленточный фундамент можно выкопать траншею, не использую спецтехнику. На это может уйти много часов, но можно и нанять экскаватор, который справится с работой гораздо быстрее, чем, если копать траншею лопатой. Лопата в любом случае пригодится, так как придется ровнять стены траншеи и выбросить со дна осыпавшийся грунт.

Опалубку фундамента устанавливают двумя способами: на подушку или ее нижняя часть устанавливается ниже. Для подушки берется гравий с песком и укладывается на дно траншеи толщиной 15-20 см. Подушку рекомендуется утрамбовывать, для этого можно сделать трамбовку из небольшого обрезка бревна, прибив к нему ручку.

Как подсчитать количество досок для опалубки мы рассказали выше, теперь о том, как сбить щиты, а потом соединить их в траншее. Не стоит делать слишком длинные щиты, достаточно 3-4 метра для одного элемента. Для соединения досок используются бруски 40-50 мм или толстые рейки.

Не стоит пользоваться саморезами, во-первых, это дорого, во-вторых, при разборке щитов верхняя часть может забиться бетоном, что создает проблему при откручивании. Между брусками расстояние возьмите в 1 метр, если наши щиты длиной 3-4 метра, то первый обрезанный брус прибивайте начиная от 50 см от края. После сборки щитов, приступают к этапу установки опалубки для ленточного фундамента.

Монтаж щитов

Вооружившись строительным уровнем и отвесом можно начинать опускать собранные щиты в траншею. Крепятся щиты друг к другу с помощью обрезков, которые забиваются с наружи. При установке щитов нужно следить за горизонтальностью и особенно за вертикальным уровнем элементов, используя отвес и монтажный уровень.

Для усиления угловых соединений сначала их закрепляют кусками обрезков, после чего на каждую доску с наружной стороны прибивают стальной угольник. Стены между собой, кроме обрезок досок, дополнительно скрепляют стяжками, чтобы во время заливки бетона противоположные стороны не разошлись.

Обязательно устанавливаются деревянные укосы с наружных сторон стен. Укос – это кусок доски со спиленным под 45 градусов углом. Его устанавливают между грунтом и стенкой, либо, если расстояние большое, то делаются угольники, которые прибиваются к самой нижней части стенки.

При установке съемных опалубок заранее беспокоятся о процессе демонтажа. Чтобы его облегчить, стенки щитов смазывают гидрофобными составами или устанавливают полиэтиленовую пленку. Верхний край опалубки должна возвышаться над землей, если это строительство дома, минимум на 30 см.

При установке опалубки, следует заранее подготовить отверстия под водопроводные и канализационные трубы, для этого на определенном уровне укладывают асбоцементные или полимерные трубы. После этих работ можно приступать к заливке бетонной смеси.

Демонтаж опалубки

Нужно, чтобы прошло не меньше недели, когда можно будет приступить к демонтажу конструкции. Вся работа делается в обратном порядке, сначала снимаются все крепежи, стяжки и хомуты, а на конечном этапе демонтируются щиты. Если щиты были обработаны или была уложена пленка, то стенки легко и быстро отстанут от фундамента.

В других случаях потребуется легкое простукивание досок, пока стенки не отстанут от бетона. Сегодня вы узнали, как сделать опалубку для ленточного фундамента, теперь можно приступать к работе, удачи вам!

noow.ru

Укрепление опалубки ленточного фундамента для заливки бетона

Чтобы не допустить ошибок в геометрии фундамента не достаточно правильно разметить

участок и качественно провести земельные работы.

Нужно создать прочную опалубку, которая образует нишу для заливки бетона, поможет ему сохранить нужную форму при застывании и не потерять свои физические свойства.

Чтобы быстро и правильно установить опалубку ленточного фундамента, важно учесть все факторы — от прочности выбранных материалов до свойств грунта.

Содержание статьи

Сборка щитов опалубки

В качестве материала применяются листы ДСП, ДВП, фанера, металлические изделия. Но лучшие показатели прочности при относительно небольшой цене обеспечивают доски из древесины хвойных пород (сосна, ель). Они должны быть хорошо обтесаны, не иметь сколов, сучков и прочих видимых дефектов.

Изготовление щита включает следующие операции:

• Определение требуемой длины и ширины блоков, расчёт толщины досок по воспринимаемым ими нагрузкам, определение оптимального сечения поперечных балок.
• Приобретение материалов, разметка и резка досок в соответствии с составленным проектом.
• Сборка щита, в процессе которой доски крепяться на поперечных балках гвоздями или длинными саморезами.

Правильно собранная конструкция не должна иметь щелей и зазоров, шляпки деталей крепежа следует заглублять в древесину, чтобы они не повредили полиэтиленовую пленку или другие подкладочные материалы.

Вот несколько преимуществ деревянных щитов в сравнении с другими материалами опалубки:

• Малая стоимость;
• Простота и высокая скорость сборки;
• Отсутствие потребности в специальном инструменте;
• Небольшой вес секции, облегчающий ее установку;
• Хорошая стойкость к влаге, ветру, перепадам температуры;
• Высокая прочность, долговечность, возможность повторного использования.

К сборке опалубке приступают сразу же после завершения всех подготовительных и земельных работ. Но переходить к заливке фундамента еще рано — конструкцию следует установить в траншеи и хорошо закрепить.

Установка опалубки

Собранные щиты опускают в траншею, устанавливают на расстоянии не менее 20 см от ее края — это необходимо для последующего усиления конструкции.

Первичная фиксация осуществляется короткими деревянными колышками или прутьями арматуры, которые вбиваются в землю через каждые 50 см. Точность установки всех щитов проверяют строительным уровнем.

Доски соседних щитов связываются друг с другом гибкой проволокой. На углах лучше установить деревянные Г-образные подпорки и зафиксировать на них щиты саморезами. Шуруповерт или дрель с крестообразной битой значительно ускорят процесс.

Монтаж арматурного каркаса

Часто каркас собирают в траншее, но намного удобнее изготовить его заранее и расположить в опалубке уже в виде цельного блока. Вот несколько советов, помогающие сделать фундамент действительно надежным:

• Используйте ребристую 12-миллиметровую арматуру в качестве продольных прутьев каркаса (обычно их четыре), для поперечных подойдет и меньший диаметр;
• Края каркаса нигде не должны выступать из опалубки наружу — это со временем приведет к разрушению структуры прутьев;
• Расстояние от верхнего края каркаса до поверхности опалубки должно составлять 20-25 см;
• Для соединения прутьев используйте проволоку, а не сварку, иначе велик риск термического ослабления металла.

На начальной стадии разработки проекта фундамента точно рассчитайте все воздействующие на него продольные и поперечные нагрузки. Именно на основе этих расчетов и проектируется структура армирующих поясов. Установка каркаса выполняется в следующей последовательности:

• В углах траншеи устанавливают вертикальные прутья.
• Дно засыпают песком и гравием, тщательно трамбуют, формируя подушку фундамента.
• Арматурные блоки опускают в опалубку и фиксируют на вертикальных прутьях.
• Положение каркаса тоже нужно контролировать уровнем. Завершая работы, обязательно проверьте прочность всех проволочных креплений.

Усиление опалубки предотвращает ее смещение под действием массы бетона и нарушение геометрической формы фундамента.

Существует три метода усиления, каждый из них хорош, но лучше скомбинировать все способы.

Установка дополнительных кольев

Самый простой вариант усиления — уменьшение шага между фиксирующими опалубку кольями, то есть установка дополнительных, более длинных подпорок. Это поможет закрепить щиты на мягких, податливых грунтах, предотвратит их проскальзывание.

В качестве материала кольев одинаково хорошо проявляют себя заостренные деревянные брусья и обрезки арматурных прутьев. Вбивая их, важно не нарушить углы установки щитов. После завершения работ не забудьте снова проконтролировать точность установки рулеткой и уровнем.

Установка подкосов

Подкосы — диагональные опоры, одним краем упирающиеся в угол траншеи, а другим — в верхнюю часть деревянного щита. Их изготавливают из деревянного бруса сечением 60*60 мм или больше. Края подкосов срезают под углом 45-60 градусов для более плотного прилегания к поверхности.

Дополнительную фиксацию подкоса можно обеспечить, прикрутив его к щиту одним длинным саморезом. Это не нарушит разъемность опалубки и не затруднит ее повторное использование.

Использование стяжных винтов

После заливки фундамента самую большую нагрузку воспринимают средние и верхние зоны щита, которые бетон будет выгибать наружу. Если щиты изготовлены с запасом высоты, то их зоны, расположенные друг напротив друга, можно стянуть длинными винтами или шпильками.

На щитах размечают и сверлят отверстия диаметром 8-12 мм. В отверстия вставляют резьбовые шпильки, длина которых превышает ширину опалубки. На выступающие края детали надевают крупные металлические шайбы и накручивают гайки.

Если удастся найти достаточно длинный винт, то потребуется всего одна шайба и гайка на одну деталь. Поджимая гайку, можно регулировать ширину опалубки в небольших пределах.

Частые ошибки в монтаже опалубки

Хоть установка опалубки и кажется довольно простым делом, именно на этом этапе чаще всего допускаются серьезные ошибки. Например, следующие:

• Низкое качество, малая толщина досок щитов;
• Короткие или слишком тонкие детали крепежа;
• Неплотная подгонка досок, приводящая к «выпячиванию» бетона;
• Отсутствие фундаментной подушки на дне траншеи;
• Отсутствие гидроизоляции и утепления фундамента;
• Слишком быстрое снятие опалубки (раньше установленного срока).

От качества опалубки зависит прочность фундамента, влияющая на долговечность всего здания.

Посмотрите видео:

Укрепление опалубки — необходимый этап строительства, его нельзя игнорировать.

sdelai-fundament.ru

Как правильно укрепить опалубку фундамента. Правильный фундамент. KakPravilno-Sdelat.ru

» Правильный фундамент

Укрепление опалубки ленточного фундамента

От прочности опалубки напрямую зависит качество фундамента. Чтобы избежать разрушения и деформирования ее нужно укрепить. Сделать это можно многими способами.

Установка опалубки фундамента

Установка опалубки фундамента

Устройство опалубки #8212; это самый важный и необходимый этап. От качества опалубки зависит прочность дома и его срок службы. Опалубка #8212; это такая форма, в последствии в которую заливается бетон. Она имеет два вида: съемная и несъемная. Съёмной опалубкой пользуются в том случае, когда при работе не нужно удалять материал с фундамента. Более популярным видом является съемная. Такой тип используется при ленточном фундаменте. Ее изготавливают из тяжелых металлов, досок и фанеры. Опалубка делается весьма просто, но есть некоторые нюансы при установке.

Самыми важными критериями являются:

• Обязательно она должна быть очень прочной, чтобы выдержать давление бетона.
• В ней не должно быть отверстий, где может произойти вытечка фундамента.
• Она должна быть плотной.
• От высоты опалубки зависит материал из которого она будет монтироваться.
• Опалубку устанавливают строго, после подготовительных работ на площадке.

Подготовка площади участка

Подготовка участка под установку опалубки

Важным этапов в строительстве #8212; это подготовка расчета размеров, полное выравнивание местности и очистка участка для дальнейшей работы.

При необходимости потребуется разровнять почву для дальнейшей заливки фундамента. Практичный способ #8212; это обозначить контуры при помощи веревки и колышков. Эта проделанная процедура поможет вам правильно рассчитать глубину траншеи. После вырытой траншеи, делается подушка, которую засыпают щебнем. Это все требования до начала работы на участке.

Установка и армирование опалубки из досок

Установка и армирование опалубки

Для ленточного фундамента сборка опалубки начинается с выбора самого практичного материала. Самый практичный материал #8212; это доска. Доску лучше выбирать из сосны или ели. Эти две породы наиболее подходят для строительства опалубки. Для качественной установки нужно вбить деревянные бруски строго по проекту, на них будут опираться основные части. Закреплять эту конструкцию следует гвоздями. По всему периметру через каждые 40- 60 см. нужно будет скрепить доски проволокой, а через каждый метр подпереть доски еще досками. Обязательно нужно проверить всю опалубку уровнем. чтобы исключить любые отклонения.

Далее устанавливается арматура. Как правило устанавливают 4 прута, расположенных на равномерном уровне по всей по всей длине опалубки. Углы дополнительно усиливают вертикальными прутами.

Соединять арматуру нужно проволокой, не стоит использовать сварку. При воздействии на металл сварочной дуги нарушается поверхностная и внутренняя структура. Это нарушает его прочность и жесткость.

Как укрепить готовую опалубку?

После установки конструкции следующим этапом идет ее укрепление. Этот этап необходим, чтобы ваша опалубка была качественной и крепкой. Для укрепления вам понадобятся деревянные колышки или арматурные пруты. Их необходимо вбить в грунт по всему периметру опалубки с шагом от 40 сантиметров, в зависимости от высоты щитов.Так же можно установить дополнительные подпорки.

По верху конструкции необходимо установить стяжки. которые будут удерживать щиты опалубки от расхождения под весом бетона. Доски закрепляются к вбитым в грунт кольям с помощью гвоздей или само резов.

Как подготовить опалубку для заливки фундамента

Подготовка опалубки под заливку бетона

При монтаже опалубки следует следить за расположением стенок, чтобы они были строго вертикально. При подготовке внутренних стен для заливки нужно оббить пленкой. Плотно проложить пленку и закрепить ее степлером. Эта проделанная процедура значительно упростит дальнейшую работу. В этом подготовительном этапе можно воспользоваться рубероидом, он отлично послужит для таких функций. После этого нужно отметить уровень заливки бетона и протянуть проволоку по всему периметру.

Щитовая съемная опалубка

Щитовая опалубка #8212; это сборная конструкция, состоящая из щитов. Такой вид очень ценится и используется в разных строительных элементах. В нем много положительных характеристик, особенно можно выделить:

• Не деформируется под воздействием бетона.
• Отлично выдерживает большие объемы.
• Высокая точность размеров, предает высокую эффективность готовой работе.
• Простота в использовании.
• Долговечная и надежная.
• Уменьшает затраты времени на установку.

Устанавливают щитовую опалубку фиксацией щитов по всему периметру распорками. Монтаж щитов происходит по схемам, что положительно влияет на точность. Такие элементы конструкции позволяют сделать любую степень сложности.

Монолитное строительство с использованием несъемной опалубки, несмотря на давнюю историю, получило широкое распространение не так давно. Тем не менее, эти.

Решили самостоятельно установить забор дома или на даче, но не уверены в своих знаниях и силах? Это не так сложно.

Существует множество типов фундаментов. Однако, все они выполняют одну важнейшую задачу – служат основанием для всего строения. По этой причине.

Правильная заливка бетона в опалубку – основа качества и красоты будущего строения. Любое дело в начале требует твердого основания –.

Основные этапы создания опалубки под фундамент

Многие задаются вопросом, как сделать опалубку для фундамента с минимальными затратами и в краткие сроки. Это вполне реально. Просто необходимо придерживаться некоторых приемов, которые помогут создать надежную конструкцию своими усилиями.

Опалубка бывает съемной и несъемной. Первая является более распространенной. Это поясняется тем, что в большинстве случаев внешняя сторона фундамента подвергается облицовке.

Правильная опалубка предполагает создание ровных и гладких внутренних стенок, предназначенных для поддерживания жидкого бетона. Благодаря этому значительно легче осуществить последующую отделку и гидроизоляцию фундамента.

Основным материалом для возведения съемной опалубки своими руками являются обрезные доски (толщиной 5 см), металлические или фанерные листы. Изготовление несъемной конструкции осуществляется из пенополистирола. Основной плюс такой опалубки – повышение теплоизоляционных свойств фундамента.

К основным этапам установки опалубки относятся:

• очистка траншеи от мусора;
• выравнивание участка;
• изготовление щитов из досок;
• размещение их по периметру траншеи;
• проведение гидроизоляционных работ;
• укрепление конструкции.

Нюансы устройства опалубки из различных материалов

Для изготовления металлической конструкции потребуется создать каркас и приобрести специальные формы. Эти изделия крепятся к каркасу болтами. Главное преимущество опалубки из металла – это ее идеально ровная поверхность.

Теперь о том, как сделать опалубку из деревянных щитов. Для этой работы лучше использовать доски длиной около 3 м. Они соединяются поперечными брусьями, которые вбиваются на расстоянии 1 м друг от друга. Для этого используются гвозди или саморезы. Их шляпки должны располагаться со стороны заливки бетона. Изготовление опалубки происходит с двух сторон траншеи, между которыми заливается бетонный раствор.

Укрепление конструкции – залог качественной заливки фундамента

Немаловажным фактором для создания качественного фундамента является укрепление опалубки. Эта работа больше присуща деревянной конструкции. Она осуществляется посредством:

• использования деревянных хомутов;
• установки подкосов;
• армирования основания между двумя опалубками.

Изготовлением хомутов следует заняться сразу после размещения щитов по всему периметру траншеи. Вертикальные стороны хомутов по длине должны быть наполовину меньше высоты щита. Только таким образом конструкции придается дополнительная жесткость. Благодаря хомутам не страшны нагрузки на опалубку, возникающие в процессе заливки бетонного раствора. Чтобы не допустить продавливания или распора конструкции, установку хомутов осуществляют посредине между подкосами.

В местах, где поперечные бруски соединяют доски, происходит укрепление опалубки ленточного фундамента с помощью подкосов. Установка данных дополнительных опорных элементов предотвращает расползание конструкции в различные стороны при заливке бетонного раствора. Крепление подкосов с двух сторон осуществляется:

• с помощью крепежных элементов в верхнюю часть щита;
• с помощью колышков, которые углубляются в землю на 15 мм.

Монтаж подкосов рекомендуется производить с минимальным шагом. Такое укрепление опалубки фундамента будет более надежным. Подкосы можно использовать и при создании металлической конструкции.

При устройстве опалубки пристальное внимание уделяется заделке щелей между досками. Заливаемый бетонный раствор может вытекать через них. Чтобы этого не допустить, щели обрабатываются любым гидроизолирующим составом. Кстати, рекомендуется провести и гидроизоляцию всей внутренней части опалубки. Для этих целей потребуется рубероид.

Такой процесс, как укрепить опалубку под фундамент, предусматривает и армирование дна конструкции. Этот работа осуществляется после укладки гидроизоляционного материала. Для этого используется арматура диаметром 12 мм. Она обвязывается проволокой и монтируется на кирпичи, уложенные на ребро. Арматурный каркас не допустит возникновения деформационных процессов в фундаменте при температурных перепадах и сдвигах грунта.

Финишные работы по устройству опалубки

После того, как укреплена опалубка, необходимо проверить правильность горизонтального и вертикального расположения стенок конструкции. Неровная поверхность опалубки может привести к возникновению неравномерного давления. При обнаружении такого дефекта выравнивание конструкции производится двумя способами:

• путем перестановки опорных колышков;
• с помощью замены неровных досок.

Перед заливкой цементного раствора опалубка проверяется на наличие различных повреждений. Растрескавшиеся доски подлежат замене. Они могут не выдержать нагрузки, и бетон разольется за пределы опалубки. Все колышки должны плотно располагаться в земле. При наличии расшатавшихся опорных элементов они переустанавливаются.

Видео по укреплению опалубки:

Способы укрепления опалубки ленточного фундамента

Строительство ленточного фундамента зачастую начинается с установки опалубки – формы для заливки бетона. Она может быть съемной или несъемной, однако в большинстве случаев предпочтение отдается первому варианту.

Все ошибки, допущенные при монтаже временной щитовой конструкции, в конечном счете, отражаются на качестве фундамента .

Особое значение имеет правильно выполненное укрепление опалубки ленточного фундамента (опалубка для ленточного фундамента своими руками ): ведь в процессе заливки ее стенки подвергаются высокому давлению.

Способы укрепления опалубки

• установкой подкосов;
• использованием деревянных хомутов;
• при помощи стягивания противоположных элементов шпильками.

Деревянные хомуты изготавливаются сразу после установки щитов в рабочее положение. Они представляют собой П – образные конструкции, «ножки» которых в два раза короче высоты щита.

Внутренний размер перекладины хомута должен соответствовать наружному размеру опалубки по ширине – расстоянию между щитами плюс две толщины доски.

Хомуты после установки на место прибиваются к доскам гвоздями либо прикручиваются саморезами.

Но подобные стяжки редко используются в одиночку. Чаще всего они применяются в комбинации с подкосами.

Подкосы

Подкосом называется брусок, устанавливаемый в местах расположения вертикальных стоек щита. В рабочем положении он составляет с плоскостью опалубки 45 градусов.

Крепится подкос в двух точках:

• вверху – к вертикальной стойке щита при помощи крепежных элементов;
• внизу – посредством колышков, которые забиваются в землю на 150 мм.

Хомуты располагаются между подкосами.

Укрепление опалубки шпильками: нюансы

• между щитами помещается кусок трубы, длина которой равна ширине будущего фундамента;
• через предварительно просверленные отверстия в опалубке и трубу продевается шпилька, на резьбовые концы которой навинчиваются гайки;
• после застывания бетона шпильки удаляются, а оставшиеся внутри монолита трубы – распорки заполняются цементным раствором.

Как видите, технология укрепления опалубки посредством шпилек весьма проста. Однако здесь есть ряд нюансов, которые необходимо учитывать. В противном случае при заливке либо резьбу на шпильке сомнет, либо гайку «отстрелит». Чем объясняется такой казус?

Дело в том, что частные строители покупают крепежные элементы в первом попавшемся строительном магазине (или на рынке). Их часто изготавливают с нарушением требований ГОСТа – и металл используют низкокачественный, и форма резьбы может отличаться от стандартной.

В результате наиболее ходовые шпильки диаметром 10 мм способны выдержать не более 1,5-тонной нагрузки. А стандартное изделие класса 8,8 согласно ГОСТ должна выдержать 6,7 тонны.

Кроме того, для стягивания промышленной опалубки применяются специальные шпильки комплектуемые усиленными гайками и шайбами увеличенного диаметра.

Некоторые умельцы выходят из положения, накручивая на концы шпилек по две гайки. Резьбу в таком случае тоже может смять, но гайки останутся на месте.

Еще один вариант: к одному из концов шпильки приваривается перекладина, которая образует с телом крепежного элемента букву «Т». Гайки накручиваются на противоположный конец. Таким образом вы сэкономите на количестве гаек – их понадобится в два раза меньше.

Ниже статьи, полезные для тех, кто занялся изготовлением опалубки для фундамента:

Видео об ошибках при монтаже опалубки, укрепление опалубки ленточного фундамента.

Источники: http://opalubka-expert.ru/ukreplenie-opalubki-lentochnogo-fundamenta/, http://gid-str.ru/kak-i-chem-ukrepit-opalubku, http://ks5.ru/fundament/opalubka/ukreplenie-opalubki.html

Комментариев пока нет!

www.kak-sdelatpravilno.ru

Устройство опалубки фундамента из досок своими руками

Опалубка – это временная строительная конструкция, которая предназначена для того, чтобы удерживать залитый в неё бетон до его затвердения. Устройство опалубки является важным этапом при фундаментных работах. Устанавливают при изготовлении цоколя и вертикальных стенок фундамента. Изредка её используют для заливки отдельных частей блочного фундамента, когда целыми блоками не получается подогнать размер. Наконец, некоторые застройщики у себя на участке возводят дома в скользящей опалубке. Это достаточно простая и недорогая технология, не требующая специального приспособления, но она требует дополнительного утепления дома, поэтому не так часто используется. Опалубку используют для возведения лестниц, перекрытий. Она может быть одноразовой, или пригодной для многократного использования.

Выбор материала для опалубки

Материалом для опалубки обычно служит обрезная доска или фанера. Фанеру нужно брать влагостойкую, лучше даже со специальным синтетическим покрытием. Толщина фанеры – не менее 15 мм. Если не соблюсти эти требования, возможен изгиб фанеры под воздействием влаги от бетона и химического воздействия цемента на одну из её стенок. Доски при монтаже надо укладывать так же, как и при укладке пола. То есть в разные стороны центром дерева, из которого были сделаны доски. Это нужно, чтобы при воздействии влаги доски не разошлись, и не образовалось бы щелей.

Материал выбирают исходя из экономических возможностей застройщика. Как правило, для фундамента используют доски. Фанеру берут в том случае, если планируется опалубку использовать многократно. Так как на фундамент обычно ставят опалубку один раз, то фанеру использовать нет смысла, лучше делать опалубку из досок.

Доску для строительства берут неширокую – максимальная ширина 15 мм. Лучше взять доски 10 мм шириной. Широкая доска будет очень коробиться в опалубке от воздействия влаги, её даже может оторвать от поперечин. Толщина досок выбирается, исходя из массы бетона, которую планируется залить. Обычно хватает дюймовых досок толщиной 25 мм.

Для опалубки вам понадобятся также направляющие, которым крепятся доски. Их делают из брусков 50х50 мм либо толще. В крайнем случае, для направляющих можно использовать те же доски – но при этом снижается расчётная нагрузка на фундамент, и для слишком больших объёмов заливки это не подойдёт.

В качестве крепежа можно использовать гвозди и саморезы. Гвозди не стоит брать слишком длинные – хватит гвоздей на 70. Саморезы используют для крепежа направляющих, поэтому их также берут на 70 либо больше. Саморезы удобнее тем, что опалубку с ними будет легче разобрать. Доски при этом останутся целыми, их можно будет очистить и использовать для других целей – например, сделать из них переносные леса-козлы или трап для захода в дом.

Опалубку необходимо покрыть отработанным маслом, олифой или иной водоотталкивающей жидкостью с той стороны, где она будет соприкасаться с бетоном – иначе вы её просто не сможете снять. Зная площадь обработки, запаситесь отработанным маслом или чем-то похожим в достаточных количествах.

Для углов опалубки вам понадобятся металлические уголки – полосы металла, согнутые под прямым или под каким вам надо углом. Удобнее всего использовать так называемые «шведские» угольники – с множеством отверстий, такие продаются в строительных магазинах. Берутся и для внешних, и для внутренних углов. Покупаются в таком количестве, чтобы на каждые полметра высоты опалубки приходился один угольник, и ещё к этому количеству плюс один. Это всё умножают на количество однотипных углов.

Инструмент

Вам понадобится обычный плотницкий инструмент и немного дополнительного. Из разметочного инструмента – маркер, водяной и строительный уровень, отвес, шнур. Ручной инструмент: молоток, ножовка, плотницкий топорик, киянка, небольшая кувалда, гвоздодёр, лом (используется для снятия опалубки), широкая «грунтовочная» кисть (для покрытия водоотталкивающим составом). Весьма кстати пригодится небольшая сапёрная лопатка, но можно воспользоваться и обычной штыковой. Если вы используете саморезы – обязательно нужен хороший шуруповёрт. Существенно облегчит работу наличие бензопилы, электропилы, циркулярки или даже электролобзика.

Порядок работы

Начинают возведение опалубки с разметки. На обноске, которую устанавливали при разбивке осей, устанавливают положение стенок фундамента и натягивают по два шнура на каждую стенку – с наружной и с внутренней стороны. Шнуры натягивают так, чтобы к толщине стенок была прибавлена ещё толщина досок или фанеры с каждой стороны, иначе стенки получатся тоньше, чем нужно. При разметке проверяют прямые углы.

Установка направляющих

Затем ставят направляющие. Их устанавливают по шнурам. Направляющие заготавливают необходимой длины плюс 70 см и, с одной стороны, заостряют топориком. Затем ставят их по шнуру и проверяют вертикальность по уровню в двух плоскостях. Забивают в землю на 50 см. Проверяют вертикальность повторно. Направляющая должна на 15-20 мм выступать за высоту опалубки. Ставят их через каждые 50-70 см и не менее чем в 30 см от угла.

Каждую направляющую крепят два раза к стенкам траншеи, в верхней и нижней части. В стенку забивают небольшой колышек из обрезка доски вплотную к направляющей на глубину 30 см. Можно взять ту же доску, что используется для опалубки. Крепят к направляющей при помощи двух гвоздей или саморезов.

Ставят оба ряда направляющих. Для удобства работы направляющие ставят не напротив друг друга, а с небольшим смещением. Это особенно актуально, если стенка фундамента небольшой толщины.

Крепление досок

Затем с наружной стороны крепят к направляющим доски. Начинают крепление с верхней доски. Отмечают верхнюю точку стенки фундамента и делают отметки на каждой направляющей при помощи водяного уровня. Затем крепят доски или фанеру. Фанеру предварительно отрезают на полосы необходимой высоты. Для верхнего ряда подбирают самые ровные доски. В нижние можно ставить менее – всё равно бетон через щели не просочится, а внешний облик для фундамента не слишком важен, он будет скрыт по большей части под землёй.

По краям каждую доску крепят обязательно на два гвоздя или самореза. Затем можно чередовать крепление на один-два гвоздя, но по краям обязательно крепят на два. Ряды досок чередуют так, чтобы направление центра дерева, из которого была выпилена доска, было в разные стороны – так их меньше поведёт при креплении.

Скорее всего, вам не хватит одной доски, чтобы закрыть всю длину стенки фундамента. Стыки досок в двух рядах ни в коем случае не должны попадать друг на друга. Они должны примерно попадать в смежных рядах. На месте стыка крепится вертикальная стягивающая доска с наружной стороны стенки фундамента. Её крепят на два самореза за каждую доску там, где стык доски, и на один саморез – где идёт сплошная доска.

Совет. Если вы используете при монтаже саморезы, обязательно замажьте пластилином их головки. Делать это удобнее сразу после закрутки каждого самореза. Иначе потом головки забьются бетоном, и их будет не отвернуть.

Удобнее всего сначала монтировать одну стенку фундамента, а затем – обрезать доски по краям. Отмечаете, где будет обрез стены, и прикручиваете с наружной части стенки фундамента вертикальную стяжку, по два гвоздя на доску. Она должна располагаться так, чтобы её край приходился на угол, и она не выходила за стенку фундамента. Вертикальность её проверяют по уровню или отвесу. Выступающие края досок обрезаются по ней при помощи ножовки или механической пилы. Таким образом, обходят наружную стенку фундамента в одном направлении, монтируя опалубку. В точке стыка просто вырезают каждую доску по месту нужной длины, чтобы она упиралась в конечный ряд досок. Монтируют все доски-стяжки и ставят уголки с наружной стороны.

На видео: Установка опалубки.

Монтаж вентиляционных окошек

После этого ставят опалубки на проёмы. Вам обязательно понадобятся вентиляционные окошки, чтобы низ дома проветривался и не подгнивал, возможно, входная дверь в подвал. Изготавливайте опалубку для них тем же способом, что было описано ранее. Выпиливаете доски нужного размера, скрепляете их стяжками по углам и ставите уголки.

Стяжки и уголки необходимо ставить с внутренней стороны проёма, чтобы наружная часть этой опалубки была гладкой. Материал для стяжек – бруски 50х50. Также и саморезы надо закручивать снаружи внутрь. Уголки крепят гвоздями с внутренней стороны, и их тщательно загибают, чтобы ничего не торчало. С одной стороны опалубки-окошка закрепляют бруски 50х50 мм, за них окошко крепится к основной опалубке. Снаружи опалубки проёмов необходимо либо сразу обработать против прилипания к бетону, либо обить толью.

Если окошко небольшое, например, 20х20 мм, и стенка фундамента тонкая, можно просто собрать его из четырёх досок на уголках и гвоздях, тщательно загибая их, и прикрепить направляющие бруски изнутри с одной стороны для крепления к основной опалубке. Если же проём большой, то необходимо усилить его, закрепив изнутри проёма Х-образные укосины с обоих его краёв.

Готовые опалубки проёмов крепят на место к наружной стенке, используя гвозди или саморезы. При креплении нужно проверить расположение по рулетке и выставить проёмы при помощи уровня. Затем монтируют внутреннюю стенку опалубки. Её ставят по уровню с верхом внешней стенки. Проёмы к внутренней стенке либо не закрепляют, либо, если имеется зазор, подбивают небольшим количеством гвоздей, чтобы только бетон не подтекал. Все зазоры больше 5 мм, которые появились благодаря неточности работы или некачественному материалу, нужно закрыть толью или рубероидом, чтобы она заходила за края как минимум на 20 см. Затем опалубку изнутри покрывают водоотталкивающим составом.

После этого выполняют арматурные работы и заливают бетон, ориентируясь по высоте заливки на верхнюю доску опалубки, которая должна стоять по уровню. Опалубку снимают, оставляя, по возможности, доски целыми.

fundamentaya.ru
