Как вязать арматуру для фундамента

Строительный симбиоз. Вроде, понятие из биологии. В симбиоз, то есть взаимовыгодное сотрудничество вступают животные и растения. Одно, к примеру, может служить домом для другого, получая от «квартиранта» полезные вещества или защиту от вирусов.

Каков же строительный симбиоз? Разберем пример арматуры и бетона. Последнему стальные пруты придают жесткость, сберегая от разрушения. Бетон же спасает арматуру от окисления, ржавчины, закрывая от пагубного воздействия на металл атмосферы и влаги.

Чтобы симбиоз получился, нужно научиться правильно вязать арматуру. Без предварительного сцепления ее прутов фундамент, стены, межэтажные перекрытия не заливают. Почему? Об этом и не только, далее.

Зачем вязать арматуру

Понять, зачем вязать арматуру, можно зная схему заливки железобетонных конструкций. Сначала выставляется металлический каркас. Впрочем, бывает и композитная арматура. Последняя легче по весу и скручивается в бухты.

Первая несгибаема и тяжела. Но, принцип действия классического и современного каркасов один. Из прутов складывают некую сеть в центре фундамента, стены, бетонной плиты. В центре арматура и должна остаться.

Сместившись к краям заливки, каркас перераспределит нагрузки в итоговой конструкции и станет уязвимым. Вблизи от поверхности бетона до арматуры могут «добраться» пары воды, спровоцировав коррозию металла. Поэтому-то пруты и связывают меж собой, дабы под заливаемой бетонной смесью не «поплыла» и основа.

Как вязать арматуру для фундамента

Вопрос, как вязать арматуру для фундамента, популярен, поскольку закладка прутов в фундамент требуется всегда. Металлическая сеть нужна даже под частным домом, не говоря о многоквартирных высотках.

Под последние принято заливать монолитные основы, то есть сплошные плиты. Для частных домов, зачастую, достаточно ленточного фундамента. Как вязать арматуру для  обоих? Одинаково.  Есть несколько способов:

Классическая вязка арматуры

Берем стальную проволоку диаметром от 0,8 до 1,2 миллиметров. Точный диаметр зависит от ширины прутов арматуры. Она бывает от 6-ти миллиметров до 8 сантиметров. От диаметра зависит степень прочности, которую металл придаст бетонной заливке.

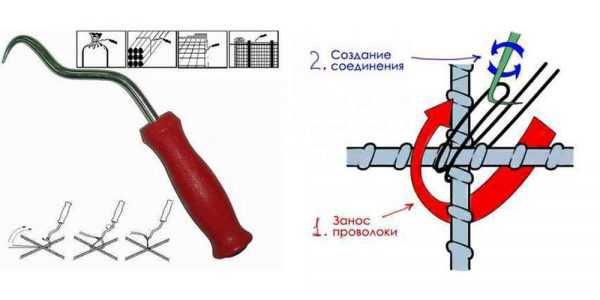

Классическая вязка арматуры крючком

Однако, прочность эта связана и с качеством, а так же типом вязки. Кроме ручного соединения арматуры, есть вариант сварки. К последнему прибегают редко, поскольку стыковка получается жесткой.

У каркаса не остается зазоров для шага «вправо», «влево». Такие подвижки бывают нужны при критических нагрузках на фундамент. Там, где сварные соединения сломаются, вязаные лишь растянутся, сохранив целостность конструкции.

Основную нагрузку в фундаменте несут продольные пруты арматуры. Поперечные – их поддержка. Связывают углы каркаса и места пересечения прутов. Обычно, с проволокой-креплением работают плоскогубцами. Ими закручивают концы обвязки, надежно фиксируя ее. По форме крепление представляет одинарную петлю.

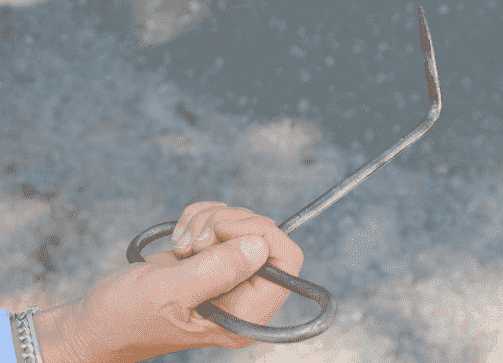

Вязка арматуры крючком и шуруповертом

Вязка арматуры крючком подразумевает не ажурную сеть, как могут подумать некоторые леди. Крючок для каркаса фундамента – не столько спица, сколько кусачки, убирающие ненужные концы проволоки.

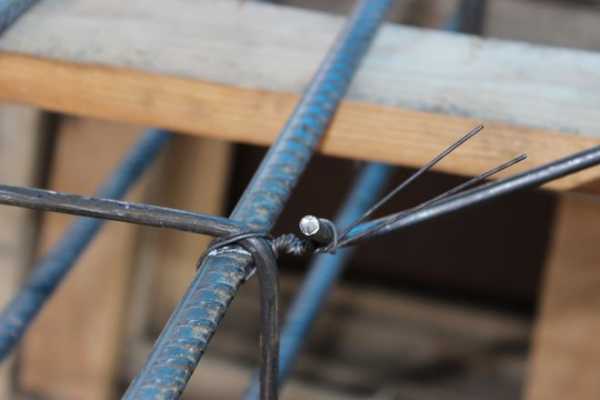

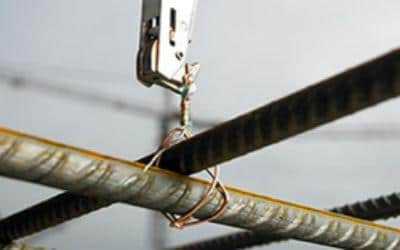

Вязка арматуры при помощи шуруповерта

Перед этим крепежка подцепляется и закручивается в жгут. Эту фиксацию петли тоже помогает сделать крючок. Он подцепляет проволоку. Остается сделать вращательные движения.

Их производят вручную или с помощью шуруповерта. Последний ускоряет процесс вязки примерно на 5 секунд на каждой петле. Дабы метод заработал, концы проволоки вставляют в патрон шуруповерта и включают его.

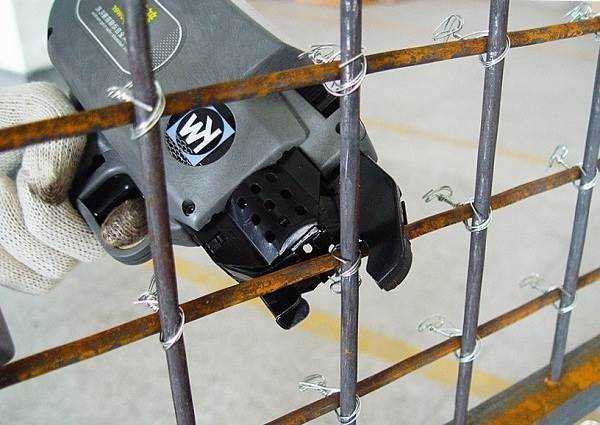

Вязка арматуры пистолетом

Пистолет для арматуры – электроприбор, работающий от аккумулятора. Аппарата ускоряет, частично автоматизирует вязку. На один узел с пистолетом уходят 1,5-3 секунды в противовес минимум 10-ти при других способах соединения прутов.

Вязка арматуры пистолетом

Микрочип в пистолете регулирует натяжение проволоки при вязке. Удобно, ведь при ручном соединении редко удается делать одинаковые узлы. Один может оказаться тугим, а другой хлипким. Проволока для вязки в пистолете намотана на барабан. Деталь съемная. Это экономит рабочее время. На место старого тут же встает новый барабан.

За удобства работы с пистолетом приходится платить. Прибор дорогостоящий. Поэтому, арматурным пистолетом пользуются, как правило, на крупных стройках, которые нужно закончить в сжатые сроки. В частном домостроении предпочитают, крючки и плоскогубцы.

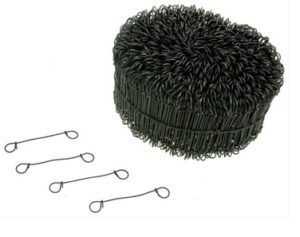

Вязка арматуры скобами

Скоба – эта заготовка из проволоки. Она уже сложена в петлю. Остается лишь затянуть ее. В итоге, процесс вязки соединения ускоряется в 3-4 раза. Навык для работы со скобами требуется минимальный, а новичок осваивает процесс буквально за пару часов.

Вязка арматуры скобами

К тому же, каждая скоба стандартного размера, что обеспечивает однотипность и стабильность соединений. Привлекает и легкость составления сметы. На один стык прутов арматуры нужна одна скоба.

Закупая же проволоку в мотках, приходится учитывать метраж, дробить его на примерную длину одной крепежки. В общем, если планируется вязка арматуры своими руками, скобы – удобный и доступный вариант. Ценник на заготовки немногим больше, чем на обычную проволоку. Но, сэкономленное на вязке время покрывает затраты.

Вязка арматуры хомутами

Хомуты – пластиковые «ремни». На них есть подобие бляшек. В бляшку вставляется конец ремня и затягивается. Крепление не столь надежно, как проволочное, но для скрепления прутов в фундаменте частного дома достаточно.

Вязка арматуры пластиковыми хомутами

К тому же, у пластика есть преимущества перед стальной арматурой. Полимер не гниет, даже случись контакт с водой. К тому же, работа с хомутами простая, нетравматичная. Проволокой, все-таки можно пораниться, поцарапаться.

Дополнительным плюсом хомутов становится самодостаточность. Дополнительного инструмента для работы с пластиковыми ремнями не нужно. Только вот, в минусовые температуры воспользоваться полимерными креплениями сложно. Пластик дубеет на холоде. Соединения получаются плохенькими. А вот с проволокой можно работать в любую погоду.

Чаще всего о хомутах вспоминают, решая, как вязать стеклопластиковую арматуру для фундамента. Конструкция получается на 100% полимерной, исключая слабости металла в плане нетерпимости к атмосферным явлениям, влаге. Впрочем, бывают и комплексные хомуты.

В такие вживляют тонкую проволоку. Пластик защищает ее и облегчает работу. Но, стоят хомуты, даже обычные, примерно в 3 раза дороже, чем проволока на аналогичное количество креплений.

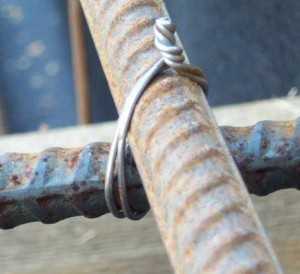

Вязка арматуры двойным узлом

Уже описанные способы вязки дают достаточную фиксацию прутов арматуры, уложенной в яму для фундамента. Однако, если каркас нужно сделать отдельно, а потом перенести на основное место, он сложится. Жесткую фиксацию дает сварка, но об ее минусах уже говорилось.

Минимальный люфт прутам желательно оставить. На помощь «приходит» двойная вязка. Она требует упорных тренировок и заключается в одновременном стягивании стальных прутов с двух сторон. На словах схема сложно объяснима. Проще смотреть обучающее видео. В нем должно быть 5 шагов. Ровно столько в двойной вязке.

Есть еще схема соединения двух пространственных каркасов в один объемный. Она состоит уже из 6-ти шагов. Освоив их, можно заготавливать арматуру заранее, пока готовится котлован и опалубка. Потом, останется лишь перенести каркас.

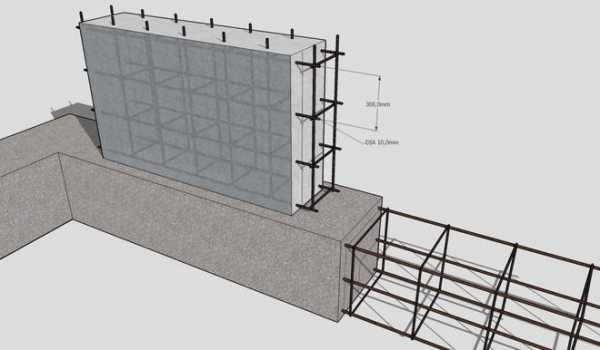

Как вязать углы арматуры фундамента

Вязка углов – отдельный вопрос, поскольку на них приходится львиная доля нагрузки. К тому же, углы бывают прямыми, острыми и тупыми. От конфигурации зависит приемлемый способ вязки. Тупые соединения делают жесткими, внахлест.

Правильная вязка углов фундамента

Он производится за счет сгиба одного из свободных концов арматуры. После, внутренний горизонтальный прут крепится к такому же внешнему. К полученной связке присоединяют внутренний горизонтальный прут.

Крепят лапкой. По длине она равна 35-50-ти диаметрам продольной арматуры. Что касается шага меж угловыми поперечными прутами и вертикальными, он равен 3/8 высоты фундамента.

Углы примыканий в фундаменте скрепляют П- или Г-образными хомутами. 90-градусные сочленения прутов арматуры, обычно, фиксируют  анкерными элементами Г-образной формы. Почти всегда процесс состоит из 5-6-ти шагов. Освоить их, значит обеспечить дому светлое, то есть крепкое будущее.

zastpoyka.ru

Как вязать арматуру для фундамента: схемы, варить или вязать

Довольно часто у неопытных строителей, а также владельцев частных домов возникает вопрос, как вязать арматуру для фундамента. Ведь это один из основных вопросов, который стоит решить. Любая ошибка может привести к большим проблемам в дальнейшем. Сегодня мы рассмотрим, все основные нюансы этой операции.

Содержание

Правила которые необходимо знать

Все знают, что обвязка арматурой фундамента является обязательным процессом, но далеко не все знают о правилах, этой работы. Подробно об этой работе можно прочитать в пособии по проектированию, которое выпущено НИИЖБ Гвоздева, еще в 2007 году.

Стоит учитывать несколько моментов. Не нужно использовать для связки прутов пластиковые стяжки. Это одна из наиболее частых ошибок. Такие стяжки не дают достаточной прочности соединения соседних прутов. При неизбежном оседании бетонного раствора они смещаются, что отрицательно сказывается на прочности.

Более надежным способом будет сваривать пруты или связывать их проволокой. В продаже имеется вязальная проволока для арматуры. Она удобна в использовании, а также хорошо скрепляет пруты между собой. Выбор что делать, арматуру на фундамент варить или вязать, напрямую зависит от ваших возможностей.

Оптимальным считается сварка, но при тонких прутах, а также отсутствии сварочного аппарате может производиться и простая вязка. Также следует точно рассчитать количество материалов, а также размещение прута. Расчет арматуры для фундамента, является сложной задачей. Лучше для этого использовать калькуляторы, так можно получить наиболее оптимальные цифры.

Правильный выбор арматуры

Важным этапом является выбор арматуры под фундамент. Зачастую от этого зависит способ вязки. Классическим вариантом считается металлическая арматура. Ее характеристики регламентируются ГОСТом 5781-82. Там прописаны все требования к этому материалу.

В этом документе имеется подразделение на шесть классов, которые отличаются по прочностным характеристикам. Оптимальным вариантом для создания каркаса будет материал класса A-III. Следует смотреть на буквенную маркировку. Если указана буква «С», то можно эту арматуру сварить, в остальных случаях ее можно только связывать. Сварка, как и любой другой сильный нагрев скажется отрицательно на прочности материала.

Еще один материал, набирающий популярность – стеклопластиковая арматура. Ее можно использовать практически во всех бетонных конструкциях. Она более прочная в сравнении с привычной арматурой, но при это требует другого подхода. Оптимальным вариантом тут будет вязание арматуры крючком. Сварка тут совершенно неприемлема.

Необходимые инструменты

Если планируется сварка, то понадобится сварочный аппарат. Для подобного типа работ хорошо подойдет полуавтматический агрегат. Им пользоваться проще всего. При этом, пережег прутьев практически невозможен. В случае, когда подразумевается использование проволоки, возникает вопрос, чем вязать ее. Для этого используют специальные крючки.

Они позволяют оптимально связывать пруты, при этом соединение получается максимально надежным и прочным. Подбор крючков зависит от особенностей проволоки, а также размеров арматуры. В целом они сделаны по одному типу, но при этом могут иметь разные размеры.

Схемы

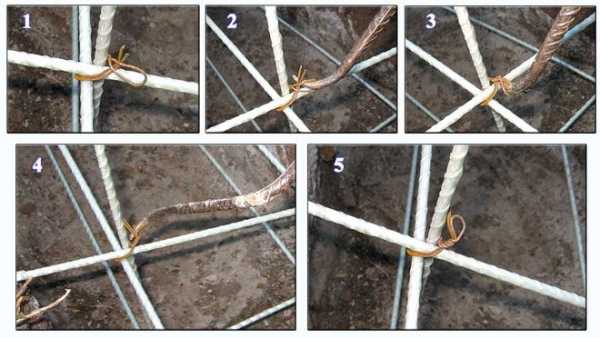

Давайте посмотрим, как правильно вязать арматуру для фундамента, это позволит избежать большого количества ошибок. Обязательно делайте нахлест арматуры при вязке. Без нахлеста связать арматуру не получится.

Желательно изучить все возможные варианты размещение прутков. Схема должна наиболее эффективно подходить для данного типа фундаментов. Это обеспечит наибольшую прочность конструкции. В целом технология процесса одинакова для любого материала. Давайте посмотрим, как вязать арматуру крючком.

1. Для средних по размеру стержней от бухты откусывают 22-25 см проволоки.
2. Она сгибается пополам, и заводится под перехлест прутов по диагонали.
3. Берем вязальный крючок и заводим его жало в петлю.
4. Хомут из проволоки натягивается.
5. Свободный конец помещают на крючок.
6. Вращаем крючок, таким образом создается скрутка в 3-4 оборота.
7. Крючок извлекают, оставшиеся концы проволоки загибают внутрь.

Теперь вы знаете, как вязать арматуру на фундамент. Процесс это не сложный, но все же требует определенного навыка.

Композитная арматура

Вы, наверное, задаетесь вопросом, как вязать стеклопластиковую арматуру для фундамента. На самом деле тут нет никаких отличий, все происходит описанным выше способом. Единственный нюанс, который стоит учитывать, это использование для работы более мягкой проволоки.

Плитный фундамент

Это один из самых сложных и дорогих фундаментов. Чтобы снизить затраты на создание его подвергают только частичному армированию в средней части. Это обычно не сказывается на прочности всего основания, но тут многое зависит от особенностей строения.

Часто тут применяются сваренные стяжки. Но, обычно все же используется связанная конструкция. Распространенной ошибкой является отсутствие вяжущих элементов на концах прутов. Они обязательно должны быть соединены П-образными стяжками. Такое условие обязательно, без него каркас получится ненадежным.

Также для каркаса используйте две сетки. Это позволит избежать проблем при вспучивании грунта весной. Ведь при прогибе одной из сеток, вторая обязательно сдержит напор, таким образом можно добиться сохранения целостности всего фундамента.

Ленточный фундамент

Часто при создании каркаса для такого фундамента укладывают пруты с перехлестом, это грубая ошибка. Также не стоит устанавливать его непосредственно на основание, в этом случае имеется риск смещения прутов в весенне-зимний период, соответственно будет повреждаться весь монолит фундамента.

Стоит обратить внимание, что связка арматуры для фундамента тут производится стандартным способом. Ничего необычного тут нет. Сечение арматуры не должно быть меньше 0,1% от общей толщины массива. Для этого стоит произвести подробный расчет.

Для дополнительной жесткости пользуются арматурными анкерами. Они позволяют избегать проблем со смещением основных элементов каркаса. При этом, стоит учитывать, что небольшой нахлест по длине все же допустим. Обычно рекомендуется делать его не больше 20 диаметров арматуры. Существует таблица для примерных расчетов нахлестов, а также основных показателей каркаса.

Ростверк

Этот тип фундамент часто путают с ленточным. Но, попытки возводить его аналогично ленточному основанию может привести к неприятным последствиям. В целом подошва ростверка значительно меньше, поэтому нагрузка на нее больше. Тут же стоит учитывать нестабильность почвы.

В результате фундамент начинает «гулять» и постепенно разрушается. Чтобы избежать этого сначала вяжется стандартный каркас. Тут применяются для вязки арматуры такие же приемы, как и в ленточном варианте. Но, после этого делается усиление верхней и нижней части фундамента. Для этого по всей длине располагают прут арматуры толщиной не менее полтора диаметра основного прута.

Сваи и столбы

В целом тут армирование схоже с подготовкой ростверка. Но, имеются некоторые особенности. В нижнюю часть сваи не закладывают арматуру. Там задачу по приданию жесткости выполняет камень. Верхнюю часть обязательно связывают.

Тут следует следовать следующему правилу: арматура должна располагаться по кругу. Вяжите ее так, чтобы она не смещалась ни в центр, ни наружу. Минимальное количество прутьев – 4, это обеспечит достаточную прочность. Максимальное число прута напрямую зависит от толщины столба или сваи.

noow.ru

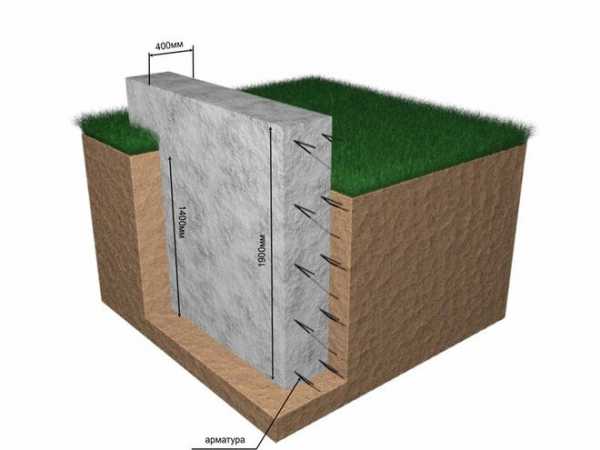

Как правильно вязать арматуру для ленточного фундамента

Вязка арматуры

Одним из этапов строительства фундамента является создание арматурного каркаса. Именно эта конструкция отвечает за прочность основания под домом. В комплексе с бетоном она образует надежную опору для стен.

Вязка арматурных прутьев под ленточное основание считается наиболее подходящим способом скрепления металлической основы всей железобетонной конструкции. Этот вариант не только сохраняет линейную и пространственную форму каркаса, но и дает возможность балансировать конструкции для принятия оптимального положения под воздействием создающихся нагрузок.

Правильная вязка арматуры для ленточного фундамента не дает возможности соединенным элементам перемещаться относительно друг друга.

Правила армирования ленточного фундамента

Для большей прочности и надежности основания под домом необходимо соблюдение правил создания армирующего каркаса:

Правила для создания армирующего каркаса

• Использовать нужно только качественную прочную арматуру.
• Не следует использовать для армирования гладкие прутья, так как в этом случае снижается сцепление металла и бетонного раствора, а соответственно прочность всего фундамента.
• Продольное соединение рекомендуется выполнять способом внахлест.
• Вязка арматуры в углах каркаса и в местах его пересечения должна иметь особую прочность.

к оглавлению ↑

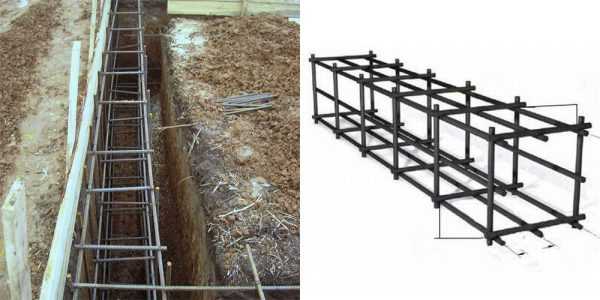

Способы и схемы вязки арматурного каркаса

Чаще всего арматурный каркас представляет собой объемную коробчатую конструкцию из горизонтальных и вертикальных прутов. Существует несколько способов создания металлического скелета:

• Из прутьев создаются четыре решетки, которые соединяются между собой, формируя грани прямоугольного короба.
• Из арматуры делают прямоугольники с закругленными углами. Затем выполняется соединение прямоугольных колец по сторонам с помощью длинных прутьев.
• Самым прочным и дорогостоящим способом считается создание каркаса в виде кристаллической решетки, имеющей прямоугольную форму. В принципе этот вариант повторяет предыдущие способы, но отличается большим внутренним усилением.

к оглавлению ↑

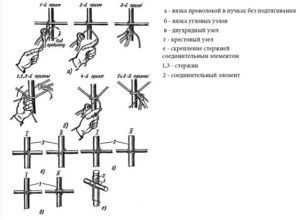

Схемы вязки проволоки

А теперь ответим на вопрос: как же все-таки правильно вязать арматуру для ленточного фундамента? Соединять прутья арматуры с помощью вязальной проволоки можно по нескольким схемам:

Правила вязки проволки

• Глухим узлом.
• Крестовым узлом.
• Двухрядным узлом.
• Вязкой узлов из проволоки в углах.
• Вязкой в пучке без подтягивания.

В любом случае для работы понадобится специальное приспособление для вязки. В специализированных строительных магазинах можно приобрести вязальный пистолет для арматуры. Более простым приспособлением является вязальный крючок. В крайнем случае, можно использовать обыкновенные пассатижи. Классический вариант вязки арматуры с помощью проволоки подразумевает выполнение следующих действий:

• Отрезают проволоку длиной около 30 см и складывают ее пополам.
• В левую руку берут проволоку, а в правую – приспособление для вязки.
• Проволоку подводят под соединение арматурных прутьев и вставляют крючок в проволочную петлю.
• Прутья огибают проволокой и кладут на крючок ее концы.
• Вязальное приспособление поворачивают в направлении движения часовой стрелки так, чтобы концы проволоки были замотаны вместе.
• В процессе вязки главное не перетянуть проволоку, чтобы избежать ее разрыва. По советам опытных мастеров достаточно сделать три оборота крючка.
• Крючок вытаскивают из петли – соединение завершено.

Весь процесс вязки очень трудоемкий и долгий, так как для армирования ленточных фундаментов требуются объемные каркасы достаточно больших размеров.

к оглавлению ↑

Пошаговая инструкция по укладке и вязке арматуры

Вязать арматурный каркас и укладывать его на место одному человеку достаточно сложно и неудобно. Лучше всего выполнять работу командой из двух или трех человек.

Наиболее простым и удобным способом считается вязка арматуры на земле с последующей укладкой готовых элементов каркаса в траншею.

Создавать металлический скелет нужно в определенной последовательности:

1. Готовят прутья арматуры. Для этого необходимо разрезать длинные прутья на нужную длину.
2. На ровной площадке укладывают два длинных прута и выравнивают их торцы.
3. Отступив от края прутьев около 20 см, одним из способов привязывают с двух сторон горизонтальные распорки.
4. Выдерживая расстояние от 20 до 40 см, привязывают аналогичные распорки по всей длине. В результате получился один элемент каркаса.
5. Чтобы получить вторую часть, необходимо повторить действия.
6. Далее нужно скрепить вместе обе части. Для этого по краям конструкций привязывают по две горизонтальные распорки.
7. Теперь аналогичным образом связывают каркас по всей длине.
8. На дно траншеи устанавливают подкладки, имеющие высоту около 5 см. На этих подкладках будет лежать нижний ряд каркаса. По бокам траншеи устанавливают подпорки, которые будут удерживать сетку в нужном положении.
9. Далее измеряют не провязанные углы и стыки и отрезают соответствующие куски арматуры. Этими отрезками собранные на земле сетки будут связываться в единую конструкцию.
10. Вязку арматуры выполняют методом внахлест. Вначале связывают нижние повороты, после переходят к вертикальным стойкам, а в последнюю очередь выполняют вязку верхних поворотов.

к оглавлению ↑

Другие способы соединения арматуры

Вязка арматуры считается самым надежным способом соединения прутков арматуры при создании каркаса для ленточного фундамента. Однако существуют и другие варианты монтажа металлического скелета:

• При помощи сварочного оборудования. Имея в арсенале сварочный аппарат и некоторые навыки по работе с ним, можно быстрее и проще создать каркас для фундамента из металлических прутьев. Но в этом случае стоит учитывать особенности такого соединения арматуры. Во-первых, сварка способствует утончению металла, делая его более хрупким. Во-вторых, сваренный каркас будет надежным лишь в том случае, когда правильно подобран металл и электроды, а также соблюдены все нормы и правила.
• Соединение внахлест. Этот способ предполагает не поперечное, а продольное соединение прутьев. При этом отдельные концы арматуры имеют выпуск не меньше 15 см для последующей обмотки проволокой.
• С помощью пластиковых ленточных хомутов. Такой способ может использоваться при строительстве фундамента под небольшие конструкции. Соединение пластиковыми хомутами делает процесс вязки несколько проще. Однако стоит помнить, что такой каркас менее устойчив к нагрузкам, а под воздействием низкой температуры пластик может лопнуть.
• С помощью зажимов или скоб, выполненных из пластика или стали.

к оглавлению ↑

Вязка композитной арматуры

Одним из видов композитной арматуры являются стеклопластиковые элементы, которые в последнее время пользуются большой популярностью при возведении фундаментов. Объясняется это наличием некоторых преимуществ:

• Более низкая цена.
• Небольшой вес.
• Не поражается коррозией.
• Высокие прочностные характеристики.

Соединение стеклопластиковой арматуры выполняют по тем же правилам, что и металлические прутья. Но следует выбирать способы, исключающие сгибание прутьев, так как стеклопластик при сгибе легко сломать.

Вязать современный армирующий материал можно традиционной вязальной проволокой. Однако наиболее эффективным считается использование специальных зажимов, для изготовления которых используется литой полиэтилен.

Вязка арматуры под ленточный фундамент – процесс не сложный, однако он требует внимательного отношения к каждому элементу. От правильной вязки арматурного каркаса зависит прочность и надежность основания и будущего строения в целом.



stroykarecept.ru

Как вязать арматуру для фундамента своими руками: схема

Арматурный каркас фундамента

Монолитные фундаменты получаются заливкой бетоном армирующего каркаса. Он упрочняет создаваемую конструкцию. При этом можно как вязать арматуру для фундамента, так и закреплять ее сваркой. Важным фактором, влияющим на качество результата, является выбор прутьев нужной толщины, использование подходящих хомутов, проволоки требуемого диаметра. Процесс увязки осуществляется с использованием различных инструментов. Во время его проведения необходимо обязательно соблюдать строительные нормы и требования, технологию работ. Тогда возводимая постройка будет надежной, долговечной.

Разновидности фундаментной арматуры

Производство строительных материалов не стоит на месте. Все время появляются новые материалы. Арматура не стала исключением. Помимо обычной металлической, получает распространение при постройке фундаментов композитная.

При использовании арматуры из стали требуется, чтобы она была изготовлена по строительным нормам, требованиям. Для жилых построек, например, это ГОСТ-5781-82. В нем прописаны параметры прутьев для разных конструкций.

По ГОСТу арматура разделяется на 6 классов. Для производства первого используют низкоуглеродистую сталь, а в следующие – вносят добавки, даже легирующие, которые значительно повышают прочность металла.

Пруты со 2-го по 6-й класс имеют рифленую поверхность серповидного или кольцевого типа, либо смешанного, а первого – гладкие. Рельефность улучшает контакт арматуры с бетоном.

Классы отличаются диаметром прутьев, возможностью использования для их соединения сварки. На возможность последней указывает наличие в маркировке буквы С. Другие типы армирующего материала, не содержащие такого буквенного индекса, сваривать запрещается.

Соответствие по диаметру металлической и композитной арматуры

О повышенных антикоррозийных свойствах говорит наличие литеры К. Такой более дорогой материал применяется для строительства объектов, к которым предъявляются повышенные требования.

Для ленточного основания при частном строительстве оптимальным вариантом считаются прутья класса А-ІІІ с диаметром 12-18 мм. В этом случае на перемычки подойдут гладкие стержни А-І толщиной 6-8 мм, зависящей от параметров возводимой конструкции.

Композитные арматурные прутья – это новый, современный материал, изготавливаемый из углепластика или базальтопластика, либо стеклопластика. Из последнего наиболее часто изготавливают данную продукцию.

Композитные материалы имеют меньший вес, по сравнению с металлом, их легче монтировать.

Рассмотренные разновидности арматуры имеют свои достоинства и недостатки. Сравнительная характеристика материалов дана в таблице далее.

Показатель	Стеклопластиковые прутья	Металлическая арматура
масса	легче, примерно в 8 раз	тяжелее
прочность при растяжении, МПа	1000	390
химическая активность	инертный материал	без добавок и специального покрытия подвержена коррозии
электропроводность	не проводит ток	является проводником

Для возведения тяжелых конструкций рекомендуется использовать фундамент, армированный металлическими прутьями, а легкие сооружения допустимо ставить на основания со стеклопластиковым каркасом. По композитным материалам еще отсутствуют технические нормы, а их качество ни чем не регламентируется.

Способы соединения прутьев

Вязка арматуры для фундамента осуществляется разными способами. Основные варианты для сборки металлических каркасов следующие:

• использование сварки;
• связка проволокой;
• соединение с применением муфт из стали.

Композитную арматуру можно связать проволокой или зафиксировать пластиковыми хомутами.

Сваривание армирующей конструкции – это эффективный способ, используемый часто при постройке фундаментов под многоэтажные здания, либо тяжелые сооружения. Его применение имеет такие недостатки:

• необходимость привлечения специалиста – профессионального сварщика;
• ослабление конструкции в местах сварки;
• нельзя применять метод для соединения стеклопластиковых прутьев и металлических, не имеющих специальной маркировки;
• при уплотнении бетона с использованием вибратора сварные стыки могут повредиться;
• возможен некачественный провар;
• места соединений являются наиболее уязвимыми к коррозии элементами каркаса.

Сварка арматурного каркаса

Вязание прутьев проволокой имеет ряд следующих преимуществ:

• более высокая, по сравнению с использованием сварки, скорость монтажа конструкции;
• связывать элементы каркаса можно достаточно легко даже после установки опалубки;
• если сравнивать со сваркой, то стоимость работ меньше;
• простота устранения недоделок.

Минусом считается то, что итоговая конструкция получается слишком шаткой, сто наиболее характерно для конструкции из стеклопластика.

Во время возведения небольших построек наиболее часто прутья сваривают друг с другом, либо соединяют с помощью проволоки. Последний вариант в таких случаях дешевле и практичнее.

Выбор проволоки

Перед тем как правильно вязать арматуру для фундамента, необходимо выбрать подходящую проволоку. От этого будет зависеть быстрота работы, расход денежных средств, надежность итоговой конструкции.

Технические показатели проволоки для связывания арматурных прутьев под фундамент регламентируются ГОСТом № 3282-74. Она изготавливается из низкоуглеродистой стали и может быть дополнительно покрыта защитным слоем. Цвет продукции – стальной или черный.

Исходя из метода обработки, проволока делится на такие виды:

• отожженную;
• необработанную термически.

Температурная обработка, проведенная по технологии, улучшает пластичность материала, не ухудшая его прочности.

Существуют две ее разновидности по точности изготовления:

• продукция обычная;
• изделия повышенной точности.

По прочности на разрыв выделяют проволоку:

• 1-й группы;
• 2-й;
• необработанную температурой.

Продукцию выпускают с сечением от 0,16 мм до 10 мм. Допускаются при этом отклонения в 0,02 мм.

Выбирать проволоку следует по сечению арматуры, из которой будет создаваться каркас фундаментной плиты или ленты. В этом отношении требования следующие:

• если используются металлические пруты диаметром до 12 мм, то ∅ проволоки должен равняться 1,2 мм;
• когда делают связку арматуры толщиной от 16 мм до 18 мм, тогда для соединения выбирают продукцию с d=1,6 мм;
• для прутьев с большим диаметром применяют проволоку с d=2 мм или две, но с d=1,2 мм.

Готовая вязальная проволока

Вязальный материал продается в бухтах. Также рынок предлагает готовую, нарезанную на куски длиной 8-18 см, проволоку с петлями на концах. Распространяется она в связках, примерно по 1000 штук в каждой.

Выбирая, чем вязать арматурный каркас, следует отдать предпочтение подверженному термической обработке материалу, более удобному в работе. Также прокалить проволоку можно и самостоятельно. Увязывание с помощью готовых кусочков с петлями ускорит весь процесс.

Используемые для увязывания инструменты

На практике применяются различные техники того, как вязать арматуру на фундамент. Они требуют применения различных инструментов. Связывают арматуру с помощью следующих приспособлений:

• заводского или самодельного крючка;
• прутка из стали;
• шуруповерта со вставленной насадкой, загнутой по форме крючка;
• вязального пистолета и клещей;
• пассатижей (плоскогубцев).

Вязальные клещи

Крючок – это универсальный инструмент, который, благодаря своим небольшим размерам, позволяет вязать проволоку в труднодоступных местах. Недостатками в работе с ним считаются:

• необходимость приобретения навыка обращения с данным приспособлением;
• трудоемкость ручного процесса.

Крючки можно изготовить своими руками, либо приобрести в магазине. Также можно купить для работы заводской полуавтоматический вариант инструмента, который ускорит весь процесс вязки проволоки до 2 мм толщиной.

Самостоятельно изготавливают крючок можно, например, из арматурного отрезка, гвоздя, изгибая и затачивая их под магазинный аналог, прикрепляя затем ручку. Последнюю делают из трубок, дерева, отливают из пластика.

Инструмент заводского изготовления отличается внешним видом. Лучше подбирать его «под руку».

Обычный отрезок стального прутка диаметром до 0,5 см в случае необходимости способен заменить крючок. Но он будет не так удобен, как последний.

Чтобы ускорить связывание арматуры, на шуруповерт изготавливают насадку из шиферного гвоздя, изгибая его по форме крючка. Данный вариант позволяет отрегулировать затяжку. Но подлезть инструментом из-за его габаритов доступно не везде.

Применение вязального пистолета повышает производительность приблизительно раза в 3-4. Его целесообразно использовать при наличии больших объемов работ, потому что данный инструмент дорого стоит.

Минусы использования вязального пистолета следующие:

• громоздкость;
• необходимость применения специальных расходных материалов.

Пассатижами (плоскогубцами) проволоку просто скручивают, затягивая по максимуму, чтобы не лопнула.

Достаточно удобно работать вязальными клещами. При этом нет необходимости нарезать предварительно проволоку. Применение инструмента позволяет ускорить процесс. Вязальные клещи не перерезают проволоку, а удерживают ее.

Крючок – это самое доступное и практичное приспособление, особенно подходящее при небольших объемах работ. Во время постройки подсобного помещения, баньки, небольшого домика можно применять плоскогубцы. Если требуется увязка арматуры в масштабах большой стройки, то лучше воспользоваться пистолетом.

Способы вязки

Схемы соединения арматуры проволокой

Вязку арматуры для фундамента своими руками можно осуществлять по-разному. Схемы особо не отличаются экономностью использования проволоки, силой затяжки.

Наиболее простым и распространенным способом связывания прутьев считается такая последовательность действий:

• отрезают от проволоки кусок нужной длины;
• сгибают его вдвое;
• делают из проволоки подобие крючка, изгибая ее не полностью;
• заготовку заносят под место соединения прутьев;
• зацепляют крючком петлю;
• совершают оборот один раз, придерживая незадействованный конец;
• делают скрутку проволоки, натягивая ее крючком.

Рассмотренный способ позволяет вязать не только крючком, но и шуруповертом с насадкой.

Рекомендуется подобрать удобный лично вариант вязания проволокой прутьев из металла. Композитную арматуру можно соединять гораздо проще, фиксируя ее с помощью хомутов с защелками. Они могут иметь стальной трос внутри, что увеличивает прочность соединения.

Как правильно вязать арматуру, показано в нижеследующих роликах.


При постройке фундамента для зданий используется металлическая или композитная арматура. Последнюю используют, в основном, если возводят легкие постройки. Но монтировать каркас из нее быстрее и легче, чем из стальных прутьев. Сам материал стоит дешевле. Среди распространенных на практике схем увязывания нужно подбирать способ «по руке». Инструмент лучше использовать с учетом объемов работ: для небольших объектов подойдет крючок или плоскогубцы, а на большой стройке понадобится вязальный пистолет, либо клещи.



kakfundament.ru

Как вязать арматуру для фундамента

Поскольку каркас – основа фундамента, от качества которой зависит прочность всей конструкции целиком, вязка арматуры и, конкретно, способ производства этих работ, имеют большое значение для определения качества и надежности сооружения. Прочность постройки и способность противостоять любым воздействиям среды, напрямую зависят от того, насколько качественно соединены элементы арматуры: от вида арматуры и ее количества, используемого в закладке фундамента, метода вязки прутьев.

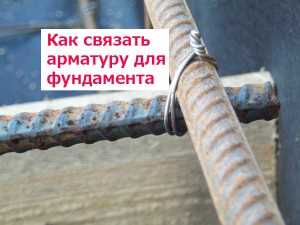

Как связать арматуру для фундамента

Выбор прутьев для строительства

Основным показателем, определяющим использование конкретной марки арматуры в том или ином фундаменте, считают диаметр. Более толстые прутья перенесут большее растяжение и прочие нагрузки. Диаметр определяется при проектировании строения исходя из показателей пучинистости почвы, планируемого веса сооружения. Но не все при строительстве строго придерживаются проектов, а кто-то, вообще, их не составляет. Какие же прутья применять, если строительство ведется без проекта?

Для строительства дома из пено-, тепло- и газоблоков, небольшого дачного домика, гаража, подойдут прутья, в диаметре достигающие 12 мм. Использование при закладке фундамента прутьев диаметром меньше 12 миллиметров, не допускается.

Если запланировано строительство основательных, больших зданий, основу фундамента усиливают прутьями большого диаметра. Планируя строительство, обязательно смотрите на класс прутьев. В частном строительстве подойдет А-3.-класс. Такой металл даже в холодном состоянии сгибается на 90 градусов без последствий. Также применяются, но значительно реже, и прутья А-2-класса, сгибающиеся на 180 градусов в холодном состоянии. Про то, как залить фундамент, читайте тут.

Про то, как залить фундамент читайте тут.

Концы проволоки связываем плоскогубцами

Системы вязки арматурного каркаса

Для фундамента вязать арматуру можно либо вручную, либо полуавтоматизированно.

Если вяжете руками, предполагается использование специального крючка или плоскогубцев. Связывают прутья в месте их перекрещивания обычной проволокой, сечением от 0,8 до 1,2 мм. Для связки проволоку складывают вдвое, обматывая прутья примерно парой десятков сантиметров двойной проволоки. Затем концы, обернутые вокруг арматурных прутьев, нужно скрутить плоскогубцами друг с другом.

Если соединение арматурных прутьев проходит с применением крючка для вязки, то процесс выглядит так: в два раза сворачивают проволоку, проводя под перекрестием, получившуюся петельку надевают на крюк, а 2-ой конец тоже кладут на крючок, затем начинают вращать инструмент. Это приводит к затягиванию соединения.

Вязальный крючок можно заменить винтовым. Винтовой крючок тоже скручивает проволоку, но для этого достаточно лишь потянуть ручку.

Надо признать, что ручная вязка арматуры достаточно длительна и энергозатратна. Более легкий способ связать арматурный каркас — использование вязального пистолета.

Он значительно упрощает сам процесс стяжки и в разы сокращает время, требуемое, чтобы выполнить эту процедуру. На стяжку одного фрагмента арматурных прутьев, при

наличии вязального пистолета тратится не более двух секунд. Для работы агрегатом нужно лишь нажимать на кнопку курка. При всех плюсах такого оборудования, единственный его существенный минус – высокая стоимость. От тысячи долларов и выше. Вязальный пистолет незаменим при строительстве больший зданий и сооружений, а использование его на малоэтажных стройках нерационально.

Видео — вязка арматуры

Видео — как вязать арматуру крючком

stroyvopros.net

Как вязать арматуру для фундамента: схема и способы вязки

• Монтаж фундамента
  • Выбор типа
  • Из блоков
  • Ленточный
  • Плитный
  • Свайный
  • Столбчатый
• Устройство
  • Армирование
  • Гидроизоляция
  • После установки
  • Ремонт
  • Смеси и материалы
  • Устройство
  • Устройство опалубки
  • Утепление
• Цоколь
  • Какой выбрать
  • Отделка
  • Устройство
• Сваи
  • Виды
  • Инструмент
  • Работы
  • Устройство
• Расчет

Поиск

Фундаменты от А до Я.

• Монтаж фундамента
  • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

    Фундамент под металлообрабатывающий станок

    Устройство фундамента из блоков ФБС

    Заливка фундамента под дом

    Характеристики ленточного фундамента

• Устройство
  • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

    Устранение трещин в стенах фундамента

    Как армировать ростверк

    Необходимость устройства опалубки

    Как сделать гидроизоляцию цоколя

• Цоколь

fundamentaya.ru

Как правильно вязать арматуру для фундамента

Прочность фундамента зависит от многих факторов, но огромную роль в надежности и долговечности основания играют: грамотно подобранная арматура, качество бетона и правильная вязка армирующего каркаса.

Даже самая мощная арматура не справится с нагрузками, если вязка произведена с нарушениями технологического процесса.

Подготовка арматуры и выбор способа вязки

Прежде всего, вся конструкция должна быть скреплена не менее чем на 50% всех перекрестий, но чем больше соединений, тем надежней конструкция в целом (см. Расчет арматуры для ленточного фундамента).

Перед началом сборки каркаса следует подготовить арматуру, нарезать ее по размерам, очистить от ржавчины, масляных пятен и загрязнений.

Напомним, какую арматуру использовать для фундамента:

• Для продольного армирования ленточного фундамента используется ребристая арматура, поперечное армирование выполняется гладкой арматурой.
• Для плитного фундамента требуется исключительно арматура с периодическим сечением.
• Для столбчатых и свайных оснований вертикальные пруты должны быть ребристыми.

Более подробно смотрите тут: Какую арматуру использовать для ленточного фундамента

Ребра – насечки увеличивают площадь сцепления арматуры с бетоном.

После того как подготовительные работы завершены, нужно выбрать способ вязки арматуры:

• Прутки можно соединить с помощью специальных пластиковых хомутов, этот метод предполагает, что по каркасу не будут ходить, бетон следует заливать с особыми предосторожностями, чтобы не повредить геометрию каркаса.
• Для крепления композитной арматуры предусмотрены специальные соединительные элементы различных конфигураций, которые легко крепятся и прочно держат все составляющие конструкции.
• Очень часто для изготовления армирующего каркаса используется сварка. Если арматура диаметром до 24 мм, то пригодна точечная сварка соединений, пруты большим диаметром крепятся дуговой сваркой (см. Диаметр арматуры для ленточного фундамента). Этот способ значительно ускоряет процесс сборки, но контактная сварка заметно снижает прочность закаленных прутков. Места стыков становятся уязвимы для нагрузок.
• Соединение арматуры с помощью вязальной проволоки является самым трудоемким, но и самым надежным способом крепления конструкции. Для этого используется специальная проволока, диаметром 0,8 – 1,2 мм, которая продается в рулонах. Ее следует нарезать на куски 20 – 30 см, а для скручивания подготовить специальный крюк или плоскогубцы.
  Проволоку складывают в 2 слоя, обматывают соединения, затем крюк просовывают в петлю, и скручивают концы проволоки между собой на несколько оборотов. Значительно облегчить этот процесс можно с помощью специального пистолета.

К содержанию ↑

Техника вязки своими руками

После того как котлован, траншея или скважина выкопаны и завершены все подготовительные работы:

• Дренаж.
• Подведение коммуникаций.
• Гидроизоляция.
• Песчаная и щебеночная подушка.

Можно приступать к сборке армирующего каркаса. Если с армированием столбов все предельно понятно, сначала изготавливается каркас, а затем он опускается в подготовленную скважину или яму, то ленточный или плитный фундамент изготавливается в несколько этапов и требует некоторых знаний. Как правило, в частном строительстве устройство металлической конструкции ведется перед или одновременно с монтажом опалубки. Вязка арматуры происходит прямо в траншее.

1. По углам и по периметру в землю вбивается опорная арматура, отвесами проверяется вертикальность прутов.
2. На дно, по всей длине укладываются кирпичи, специальные пластиковые подставки или бутовый камень, эта мера позволяет обеспечить необходимый зазор для бетонной подушки. Кирпич следует уложить на таком расстоянии друг от друга, чтобы исключить провисание арматуры. Нельзя использовать белый силикатный кирпич. Вместо этого иногда по периметру вбивают металлические штыри или балки, но агрессивная среда грунта и коррозия со временем разрушают такие опоры, а это ведет к ослаблению фундамента в целом. К тому же, если грунт слабый, то штыри расшатываются и усложняют вязку арматуры.
3. На каменное основание производится укладка арматуры нижнего продольного слоя. По углам ее рекомендуется загибать на соседнюю стену, не менее чем на 25 см. Пруты крепятся между собой и к опорам. Обязательно проверяется горизонтальность слоя.
4. Затем, на опоры устраивается верхний продольный слой, который фиксируется вертикальной и горизонтальной поперечной арматурой. Оптимальная ширина ячеек между прутками 150-400 мм. Гладкая арматура подгибается для прочности конструкции. Рекомендуется как можно чаще проверять горизонтальность каркаса.

К содержанию ↑

Видео-инструкция

Фундамент, как вязать арматуру

Поперечную арматуру можно не нарезать на отдельные куски, а изогнуть в подобие прямоугольников со скругленными углами. Для этого нарезается гладкая арматура, размером равным периметру каркаса. Затем берется швеллер, отрезается кусок равный сторонам ячейки. В швеллере прорезаются канавки, чтобы зафиксировать прут. Затем на прут надевается труба, таким образом, получается самодельный рычаг, который помогает согнуть арматуру. Этот способ позволяет изготовить прямоугольник с относительно равными краями, что значительно увеличивает шансы и облегчает создание правильной геометрии каркаса.

Вязка арматуры для каркаса фундамента процесс трудоемкий и требующий многократной и тщательной проверки вертикальности и горизонтальности линий, поэтому рекомендуется четко отладить процесс, перед тем как зафиксировать прут, счищать с него ржавчину, при необходимости выпрямлять кувалдочкой. Проволоку следует закручивать плотно, но не жестко, чтоб не порвать. Последующее применение погружного вибратора для трамбовки бетона накладывает дополнительную ответственность на качество вязки армирующего каркаса, старайтесь использовать только качественные материалы, и скрепить как можно большее количество перекрестий. После того, как монтаж арматурного каркаса завершен, необходимо счистить с него грунт и другие загрязнения, этим вы продлите жизнь не только фундамента, но и всего строения.

Читайте также:

silastroy.com
