Какая нужна арматура для ленточного фундамента – Какая арматура нужна для ленточного фундамента: марка, класс арматуры, фиксаторы

Какую арматуру используют для ленточного фундамента: виды, диаметр

Арматура — это скелет любого фундамента, также она является основой всех железобетонных конструкций.

От того, насколько верно она подобрана по виду (марка, диаметр) и количеству, зависит долговечность, безопасность и надежность постройки. Несоблюдение основных норм может привести к плачевным результатам, поэтому профессиональные строители всегда много внимания уделяют армированию фундамента зданий.

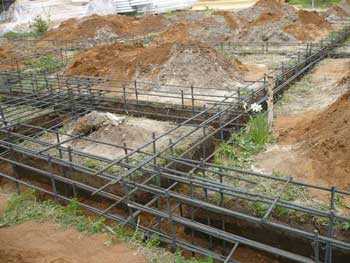

Армирование ленточного фундамента.

Многие хозяева частных участков, задумав построить свой дом, сталкиваются с проблемами на определенном этапе. План дома составлен, выбрано место под строительство, анализ грунта проведен и даже вырыт котлован. Самое время приступить к фундаменту. В строительстве частного дома наиболее обосновано применение ленточного фундамента, однако не все знают, какую арматуру лучше использовать для фундамента подобного типа и надо ли его армировать на самом деле. Как следствие, постройки, возведенные своими руками, не всегда безопасны для эксплуатации.

Нужно ли армировать ленточный фундамент?

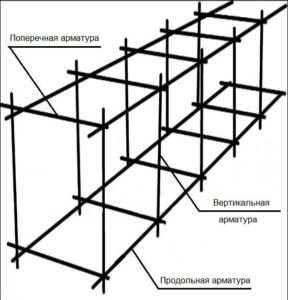

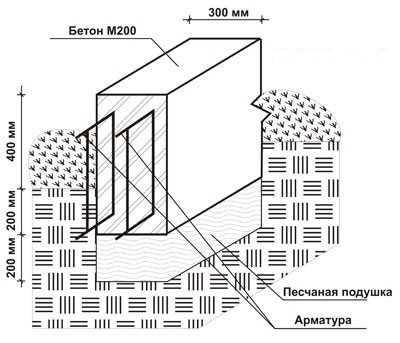

Распространенная схема армирования фундамента.

Бетон — материал весьма прочный, однако он стоек к сжатию, а к разрывам — наоборот. Именно этот недостаток полностью компенсируется, если проложить металлическую арматуру, называемую основной или рабочей, по верхней и нижней части ленточного фундамента. Именно она увеличивает прочность на изгиб и на разрыв.

Кроме того, в качестве вспомогательной для ленточного фундамента используется также вертикальная арматура. Она обеспечивает так называемую прочность на срез. Подобный вид нагрузки в таком типе фундамента незначителен, поэтому вертикальная арматура скорее призвана удерживать верхний и нижний пояса.

Вернуться к оглавлению

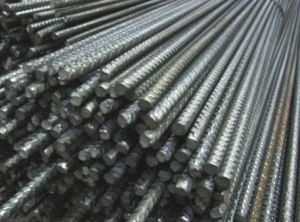

Какие виды прутьев подходят для ленточного фундамента?

В качестве основной рабочей арматуры для ленточных фундаментов используют материал класса А2 с маркировкой А 300, А3 — А400, А5 — А800, А6 — А1000. Это горячекатаные рифленые стержни, поверхность которых представляет собой косичку. Из-за подобного внешнего вида такая арматура имеет хорошую сцепку бетоном. В качестве дополнительной вертикальной поддержки используется горячекатаная стержневая монтажная арматура, которая имеет гладкую поверхность. Подходит класс А1 с маркировкой А240.

Схема монтажа фундамента.

Основную арматуру лучше использовать такой толщины, которая предварительно рассчитана на этапе проектирования. Но обычно используют диаметр 10-14 мм. Реже, для особо тяжелых сооружений, используют диаметр 22 мм. Диаметр вспомогательной арматуры колеблется от 4 до 10 мм.

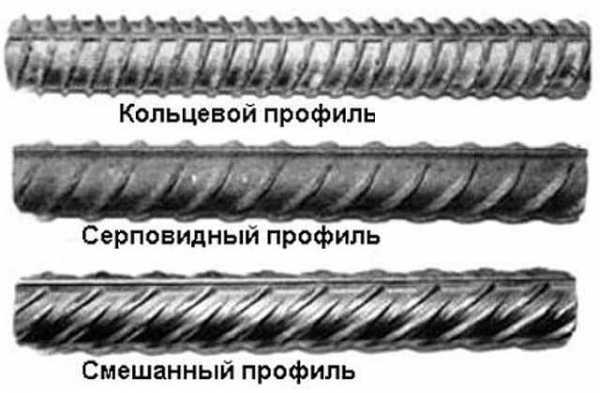

Прутья различных марок могут быть как гладкие, так и рифленые. В качестве основной арматуры можно использовать только пруты, у которых рифленая поверхность, а дополнительная может быть любой: и гладкой, и рифленой. Изготавливают арматуру традиционно из стали, но в последнее время появилась и из современного материала — стеклопластика. По заверениям специалистов, он ни в чем не уступает стали по прочности, а даже превосходит по этому показателю, но весят изделия из стеклопластика гораздо меньше.

Вернуться к оглавлению

Процесс усиления ленточного фундамента

В самом начале лучше разобраться, какая арматура как монтируется. Все начинается с того, что по периметру размеченного и вырытого ленточного котлована, в котором сделали опалубку, вбиваются прутья, диаметр которых составляет 8-10 мм. Расстояние от одного прута до другого составляет от 0,5 м до 0,8 м. На эти вертикальные пруты вяжут 2 горизонтальных пояса — верхний и нижний. Они состоят из основной арматуры.

В идеале — это надежная конструкция, которая не потеряет своей формы после ее заливки бетоном и будет способна предотвратить его растрескивание. Однако открытым остается вопрос, из скольких горизонтальных прутов должен состоять каждый пояс. Во-первых, независимо от высоты ленточного фундамента, пояса всегда 2, а вот от его ширины зависит, сколько горизонтальных прутьев лучше использовать в каждом из них.

Если ширина ленты 400 мм и меньше, то выполняется армирование в 2 прута, то есть 2 прута снизу, 2 прута сверху.
Если ширина ленты более 400 мм, то в каждом поясе используют 3 прута таким образом, чтобы 1 шел посередине.
В очень редких случаях допускается использование 4-х прутов в одном поясе.

Высота прутьев, которые вбивают по периметру, должна соответствовать высоте ленточного фундамента. Соединять вертикальные и горизонтальные прутья лучше таким образом, чтобы выступающая часть вертикальных прутьев не превышала 8-10 см. Очень важно уделить внимание армированию углов. Дело в том, что на углы действуют разнонаправленные силы сжатия и натяжения. Если допустить ошибку при армировании углов, то каркас может перестать быть единой системой. А это может привести к возникновению трещин и частичному разрушению.

Прутья нельзя укладывать под прямым углом друг к другу. Лучше их изогнуть и объединить 2 параллельных прута каждого пояса в систему перекрестных лент. Нахлест между 2-мя прутьями, находящимися близ угла будущего здания, должен составлять не менее 250 мм. В этом случае при заливке бетоном каркас из прутьев не погнется и будет держать форму. Можно дополнительно усиливать углы при помощи арматурных сеток, в этом случае используют сетку с ячейками 20×20 см. Они устанавливаются в верхней и нижней частях фундамента и соединяются вертикальными стержнями через каждые 60 см.

Укладывать арматурный каркас лучше не на землю, а на подушку. В качестве подушки используют 5-7 см бетона, залитые на дно котлована. То есть перед тем, как к вертикальным прутьям привязывать или приваривать нижний горизонтальный пояс, на дно ленты делают первую небольшую заливку бетона. Благодаря тому что арматура не соприкасается с землей, а значит, не подвергается коррозии, фундамент получается гораздо более прочным.

Вернуться к оглавлению

Как рассчитать количество арматуры?

Расчет количества материала довольно прост. Представим, что у нас есть ленточный фундамент 10×10 м, который имеет дополнительно 2 внутренние несущие стены. Для того чтобы посчитать количество основной арматуры, необходимо длину стороны 10 м умножить на количество лент, в нашем случае 6 (4 наружные + 2 внутренние несущие), затем умножить на количество прутьев в обоих поясах (минимум по 2 штуки на пояс). Таким образом, для фундамента 10×10 м нужна основная арматура, диаметр которой в среднем составляет 12 мм, в количестве 240 м.

Допустим, что ширина ленты 10×10 м — 400мм, а ее высота — 800 мм. Количество вертикальной дополнительной арматуры (ее диаметр колеблется от 4 мм до 10 мм) считается следующим образом: общая длина ленты — 60 м (40 м по периметру + по 10 м 2 внутренние несущие стены) умножаем на 5,4 м, которые в среднем требуются для каждого метра ленты. Итого, дополнительной арматуры требуется 324 м.

Основная тяжесть конструкции ляжет на бетон, однако, чтобы он не разрушался, не трескался, когда дом начнет оседать и фундамент был крепкий, лучше использовать в нем более прочную арматуру (диаметр которой больше). В этом случае, если вы впоследствии решите перестроить дом или сделать надстройку, фундамент не придется дополнительно усиливать.

moifundament.ru

Какую арматуру используют для ленточного фундамента

Каждое строительство должно начинаться с расчета фундамента. Только после расчета можно будет приступать к его закладке.

Ленточный создается в том случае, если стены будущего дома будут выполнены из тяжелых материалов. Таких как бетон или кирпич.

Прочность и долговечность всего строения будет зависеть от того, как точно и правильно будут произведены расчеты. Фундамент – основа здания. Всю нагрузку он принимает на себя и распределяет ее на грунт. Плоскость, расположенная сверху, называется обрезом. Обрез – основа для внутренних и внешних стен. Нижняя плоскость – подошва. Подошва выполняет функцию по распределению нагрузки.

Ленточный фундамент – практически самое удобное решение для утяжеленных построек. Он позволяет возводить здания даже на слабых грунтах.

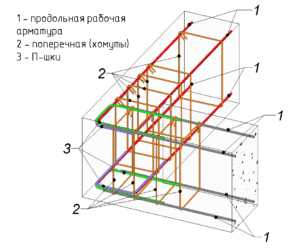

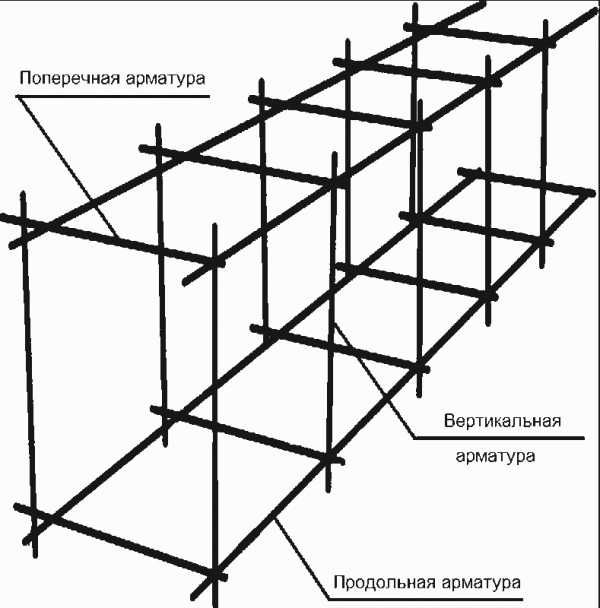

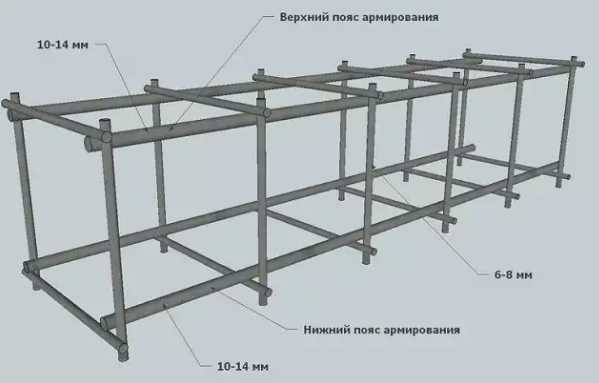

Схема армирования ленточного фундамента

Ленточный фундамент – это бетонная лента, которая сооружается по периметру предполагаемого здания, на нем возводят стены будущего здания. Для армирования используют арматуру различных диаметров.

В основе своей ленточный фундамент отлит из бетона, на этом постулате мы останавливаться не будем. Просто зафиксируем этот факт. Для повышения прочности и увеличения срока службы более 150 лет назад фундаменты начали армировать. Сейчас армирование – это очень эффективный способ для увеличения основной способности конструкции, несущей. Каркас изготавливают из стальных прутьев, тем самым повышая прочность и прочие эксплуатационные характеристики. Железобетонный, или, другими словами, армированный, фундамент фактически является изделием, способным выдерживать нагрузки, имеющиеся в уже построенных объектах.

Необходимость армирования

Часто фундамент испытывает очень неравномерные нагрузки. Это вызвано либо неоднородным грунтом, либо конструкционными различиями отдельных частей сооружения, на нем возведенного. Бетон в данном случае препятствует сжатию конструкции, а металл противостоит растяжению. Как раз в зонах растяжения чаще всего образуются трещины, поэтому очень важно осуществлять армирование любого фундамента, особенно ленточного. Для качественного армирования, кроме точных расчетов, вам понадобится только арматура. При строительстве частных домов или загородных коттеджей и садовых домиков чаще всего используется арматура. Диаметр ее может варьироваться от 6 до 14 мм. Для того чтобы собрать арматурный каркас, то есть соединить все прутья в одну целую конструкцию, применяют вязальную проволоку.

Расчет нагрузок на основание

Мелкозаглубленный ленточный армированный монолитный фундамент используется для деревянных домов и бань на пучинистых грунтнах.

Рассчитать нагрузку, а значит, не только выбрать диаметр арматуры, но и определить, какую именно арматуру использовать, – это довольно сложная операция. Обычно она осуществляется специалистом при проектировании жилого дома. Нужно использовать арматуру, диаметр 6 и 8 мм. Это допустимо только для легких, небольших построек в скальных или гравийных грунтах.

Глубина зависит от величины нагрузки, нагрузки на основание, состава грунта.

Наибольшие нагрузки воспринимает только продольный элемент каркаса ленточного фундамента. Поэтому для продольной укладки используется арматура ребристого профиля, диаметр 10-14 мм. Если качественные показатели грунта разные на площади всего фундамента, то и диаметры армирующих вложений должны быть соответствующими.

Расчет армирования

При расчете арматуры для ленточного фундамента необходимо будет учесть следующее:

1. Арматура ребристого профиля позволяет достичь максимального сцепления с бетонной заливкой. Диаметр арматуры в данном случае определяющего значения не имеет.
2. Уложенная вдоль периметра арматура должна отстоять от стенок опалубки, от дна траншеи и от верхней части сооружаемого фундамента не менее чем на 50-60 мм. Тем самым вы скроете стальные пруты в бетоне и защитите их от коррозии.
3. У ленточного фундамента максимальная зона растяжения находится на поверхности, поэтому заглублять арматуру в бетонную заливку не нужно.
4. • Например, у фундамента шириной 400 мм зазор между продольными прутами составит 300 мм в горизонтали и от 150 до 300 мм в вертикальной плоскости, в зависимости от глубины.
5. Для поперечных и вертикальных элементов армирования можно использовать гладкие прутки, диаметр которых составит 6-8 мм. Нагрузка на них будет гораздо меньше, чем на продольные элементы.
6. Расстояние между вертикальными и поперечными элементами должно быть 150-350 мм. Допускается увеличение до 500-600 мм.

Оптимальное количество арматуры

Ленточный армированный монолитный фундамент с опорной подошвой применяется для посторойки деревянных домов на грунтах (песке, глине, суглинках).

Относительно точный расчет необходимого количества арматуры для ленточного фундамента провести очень несложно. Для этого необходимо посчитать периметр вашего будущего дома, добавить к этому числу длины внутренних стен (но только тех, под которыми будет фундамент) и помножить получившееся число на количество прутков в арматурном коробе. Этот расчет является малой составной частью расчета, в котором учитываются все факторы, воздействующие на фундамент.

В виде примера давайте рассчитаем необходимую арматуру для ленточного фундамента размерами 6 х 5 м, у которого одна несущая внутренняя стенка имеет длину 5 м. В схеме армирования 4 продольных прута ребристого сечения, диаметр которых составляет 12 мм. Периметр дома – 22 пог. м (5+6+5+6). Общая длина фундамента с внутренней стеной составит 27 м (22+5). Общая длина необходимой вам арматуры – 108 м (27*4). Если вдруг у вас не получилось купить пруты той длины, которая нужна, не отчаивайтесь. Отрезки можно соединять, но делать это нужно так, чтобы один прут перекрывал другой как минимум на 1 м. Эти длины тоже нужно будет учесть.

Покупка материала

Довольно редко арматуру продают погонными метрами. Обычно продавцы арматуры считают ее килограммами. Для того чтобы точно определить нужное ее количество, необходима таблица расчета. Предприятия, выпускающие металлопрокат, должны использовать в работе и соблюдать ГОСТ 5781-82. В нем указана масса метра изделия. Есть еще ГОСТ 2590-88, он определяет вес стального круглого проката. Хочется уточнить, что цифры в обоих документах одинаковые. Какую из них предпочесть? Все будет зависеть от удобства пользования этой справочной литературой.

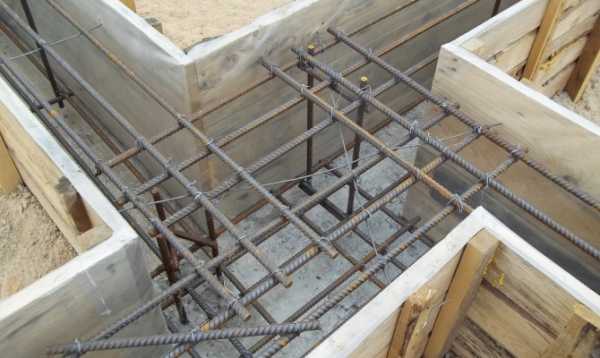

Технология армирования

Большинство фундаментов проектируются так, чтобы их ширина не превышала 450 мм, а глубина – 1000-1200 мм. Поэтому рекомендуем использовать две-три пары продольных арматурных прутьев, диаметр которых – 12-16 мм. Соединяют их между собой 8-миллиметровой арматурой. Нам необходимо создать каркас в виде короба, ширина которого вдвое меньше высоты. Основное назначение вертикальных и поперечных элементов этого каркаса – сохранение формы, поэтому не сомневайтесь. Диаметр арматуры в 8 мм, и этого будет вполне достаточно. Фундамент подвергается поперечным растяжениям в гораздо меньшей степени, чем продольным.

Одно из самых проблемных мест каркаса – углы. Самый замечательный вариант – это армирование углов с помощью согнутой под прямым углом арматуры. Многие строители стараются не усложнять себе жизнь и просто связывают вязальной проволокой прутья, сложенные под углом в 90 градусов. Нареканий на такие действия строителей пока не зафиксировано. В любом случае, если вы армируете фундамент под забор, основных принципов строительных норм можно не придерживаться.

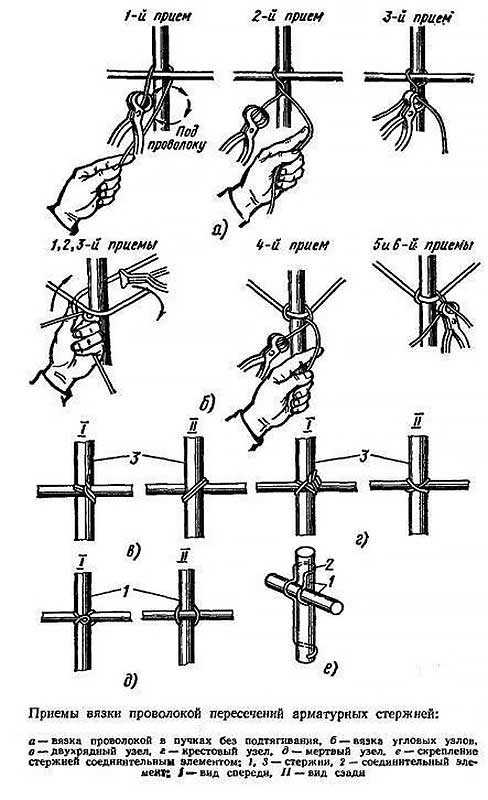

Вязка каркаса

Способ, которым вы будете соединять детали конструкции, также имеет большое значение. Многие люди, решившие залить фундамент самостоятельно, ошибочно считают, что фундамент будет более долговечным и устойчивым, если детали каркаса соединить сваркой. Процесс сварки разрушает кристаллическую решетку металлического прута в месте соединения, и это впоследствии ведет к его разрушению. Опытные специалисты настоятельно рекомендуют соединять армирующие пруты при помощи вязальной проволоки.

Для вязки арматуры используют специальный крючок. Он очень удобен, если площадь достаточно велика и мест, где арматуру необходимо связать, много.

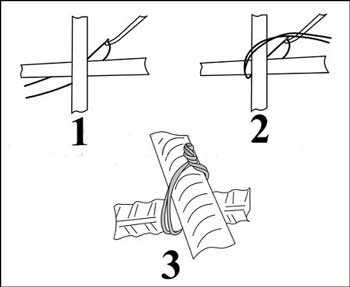

Кусок проволоки длиной в 35-40 см складывают вдвое, вдевают петлю в крюк и свободные концы проволоки оборачивают вокруг арматуры по диагонали. Концы проволоки снова вдевают в крюк и, проворачивая его, создают прочное соединение. Для использования в промышленных масштабах такие крючки бывают электрическими. Кроме крюка, может быть использована специальная насадка на шуруповерт или дрель.

o-cemente.info

Какая арматура нужна для ленточного фундамента — размер, расчет, обвязка

Ленточный фундамент – наиболее популярное, простое и недорогое решение в малоэтажном строительстве. Конечно, как и у других типов фундаментов, у ленточных имеются свои недостатки и преимущества. Но сейчас речь не об этом. Ниже рассмотрим вопрос подготовки (расчета, выбора арматуры, ее вязание) несущего каркаса.

Содержание

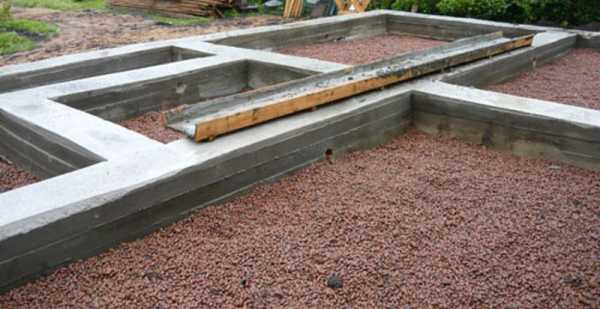

Немного слов о ленточных фундаментах

В настоящий момент строительный рынок не испытывает проблем с ассортиментом. Однако, потребители из-за обилия предложения могут сделать неправильный выбор.

Какой бы несущей способностью не наделяла арматура конечную конструкцию, без правильных подготовительных работ фундамент может просесть, потрескаться или даже расколоться. Для того, чтобы все ваши работы по обустройству ленточного фундамента не прошли зря, следует исследовать грунт в месте будущей постройки и провести мероприятия по улучшению свойств грунта при необходимости (обустройство дренажа, подушки из инертных материалов, отмостки и т.п.).

В большинстве малоэтажных строений средней полосы России применяются малозаглубленные ленточные фундаменты. Их ширина обычно – 40 см, глубина (в грунте) – не менее 50 см.

Чем больше нагрузка на фундамент, тем больше должна быть его высота (работа на изгиб) и площадь опоры (ширина).

Фундамент должен быть оборудован под всеми несущими стенами строения, а лучше всего — и под перегородками первого этажа.

Какую арматуру выбрать для ленточного фундамента дома

Сегодня на рынке вы можете найти два типа арматуры, применяемой в ленточных фундаментах:

1. Композитная (стеклопластиковая, углекомпозитная и т.п., требования к такой арматуре изложены в ГОСТ 31938-2012),
2. Металлическая (сортамент стальной арматуры подробно описан в ГОСТ 5781-82).

В зависимости от расчетных нагрузок, типа грунта, марки бетона и других факторов применяются различные марки и диаметры арматуры.

Но как у нас принято, в быту чаще всего фундамент делается в «прозапас», по принципу, чем больше, тем лучше.

Композитная арматура выгодно отличается меньшей ценой, отсутствием коррозии, не имеет экранирующих свойств для радиосигналов. Она очень легкая и гибкая, что позволяет перевозить ее даже в кузове легкового автомобиля (сворачивается в специальный рулон), чаще всего не ограничивается транспортировочной длиной прута. Гораздо дольше служит в сравнении с металлическим аналогом, прочнее на растяжение. К недостаткам можно отнести только невозможность ее сварки и сгибания острых углов.

Стальная арматура доступнее (ее можно купить в любом регионе России), привычнее для строителей (давно применяется) и может свариваться с помощью дуговой сварки в единый каркас. Во всем остальном явно проигрывает композитным аналогам.

Конечно, выбор арматуры – всегда выбор предпочтений. Если вы хотите сварить каркас в единую конструкцию, то выбор очевиден – сталь. Жители Екатеринбурга могут приобрести арматуру в Сталепромышленной компании — http://www.ekb.spk.ru/sic/shop/_t_/g=metalloprokat/s=sortovoy-prokat/p=armatura/

Стальная арматура может быть холодного или горячего проката класса не ниже А2 (с ребристой поверхностью). Гладкая арматура класса А1 может использоваться для поперечных соединений.

Однако, мы рекомендуем стеклопластиковую или другую композитную арматуру:

1. Вы существенно сэкономите на перевозке (если есть собственный автомобиль).
2. Обрезки будут минимальны (пруты можно нарезать непосредственно той длины, что требуется для вашего фундамента).
3. Даже при большой длине лент, у вас не будет сварных соединений, что положительно скажется на несущей способности каркаса.
4. Растяжение на разрыв (а для ленточного фундамента важен именно этот показатель) значительно выше, чем у стали.
5. Коэффициент расширения при температурных колебаниях бетона и композита очень близки друг к другу.
6. Стелопластиковая арматура очень легко и просто режется в бытовых условиях.
7. Список можно продолжать и другими плюсами.

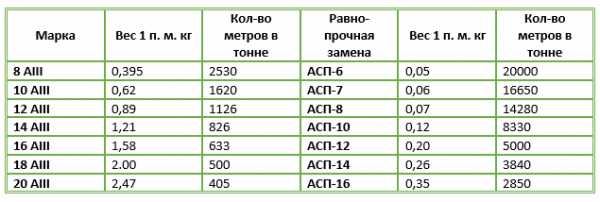

Чтобы вам проще было соотносить размеры стальной и композитной арматуры, воспользуйтесь таблицей ниже.

Какой диаметр арматуры нужен для ленточного фундамента

Многие строители очень любят делать «как все» и потому не вдаваясь в подробности используют 12 мм арматуру в 2 или 3 пары (в зависимости от высоты ленты и собственного представления «крепости» конструкции).

На самом деле, все гораздо проще.

В соответствии со СНиП 52-01-2003 при устройстве железобетонных конструкций площадь поперечного сечения рабочей арматуры не должна быть менее 0,1% от общей площади бетона.

Рабочая арматура для ленточного фундамента – это продольная (поперечные вертикальные или горизонтальные практически не работают).

Таким образом, для ленты фундамента высотой 80 см и шириной 40 см, площадь арматуры должна быть не менее 80*40*0,001=3,2 кв.см. Это общая площадь сечений прутов.

А какой именно диаметр использовать – решайте сами.

Если говорить о той же 12 мм арматуре, то ее площадь сечения составляет 1,131 кв.см, то есть для ленты 80*40 см, ее нужно будет не менее 3,2/1,131 = 3 прутов. То есть 4 прута – явно с запасом. Можно подобрать более оптимальный диаметр. Напомним, речь идет о стальной арматуре. Последнюю можно заменить на композитную в соответствии с данными из таблицы выше.

Вертикальные и горизонтальные перемычки выполняются из гладких прутов. При пролете (высоте) не более 80 см можно использовать гладкую арматуру диаметром 6 мм, при высоте свыше 80 см следует использовать конструктивную арматуру диаметром 8 мм и более.

Расчет арматуры для ленточного фундамента

Многие строители используют показатель не менее 8 кг. Арматуры на 1 куб бетона. Но в этом случае вы получите крайне приблизительный и не отражающий действительности расчет.

После того, как вы определились с типом арматуры и ее диаметром, следует составить детальную схему пространственного каркаса будущего ленточного фундамента. Только при таком подходе вы сможете выполнить расчеты требуемой арматуры с минимальными отходами и оптимальным запасом.

Самый простой и универсальный расчет арматуры для ленточного фундамента – по длине всех фундаментных лент. Но расчет по длине также не отображает полной действительности, так как при таком подходе не учитываются нахлесты соединений в углах, примыканиях, в местах стыков арматуры и т.п. Для их покрытия можно заложить запас в 10%.

Рассмотрим на примере лент с сечением 40*100 см. Стороны основания дома – 10*10 м, с одной поперечной в середине (тоже 10 м).

Таким образом простейший расчет арматуры будет выглядеть так:

Общая длина лент – 10*4 (это внешние стены)+10 (одна внутренняя перегородка) = 50 м.

При использовании 12 мм арматуры в качестве рабочей (4 прута) понадобиться: 50м * 4 * 1,1 (10% запас) = 220 метров.

Конструктивная гладкая арматура 8 мм образует квадрат с периметром 1*2+0,4*2=2,8 м. При шаге в 60 см понадобится 50м / 0,6 = 84 таких квадратов. То есть 84*2,8 = 235 метров. Если использовать специальные опоры для рабочей арматуры (чтобы отстранить каркас от опалубки), можно незначительно сэкономить по 40 см с каждого квадрата (его периметр будет 2,4 м) и тогда понадобится 2,4*84 = 201 метр.

Если арматура в точке сбыта продается на вес, то следует вычислить получаемый объем и умножить на плотность стали.

Например, сечение 12 мм арматуры — 0,0001131 кв.метра. Объем 220 метров – 220*0,0001131 = 0,024882 м.куб.

При плотности стали в 7850 кг/м.куб. (7,85 г/см3) получаем 7850 * 0,024882 = 195 кг.

Аналогичные расчеты необходимо произвести и для конструктивной арматуры (гладких прутков).

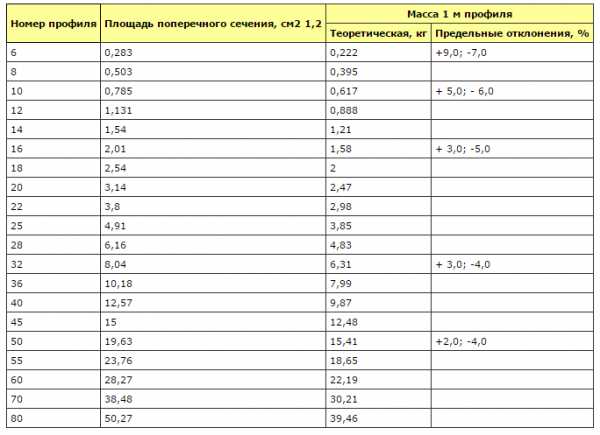

Таблица, в которой уже просчитаны основные диаметры стальной арматуры для удобства.

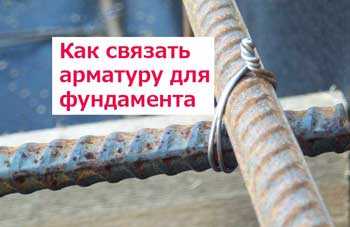

Вязка арматуры под ленточный фундамент

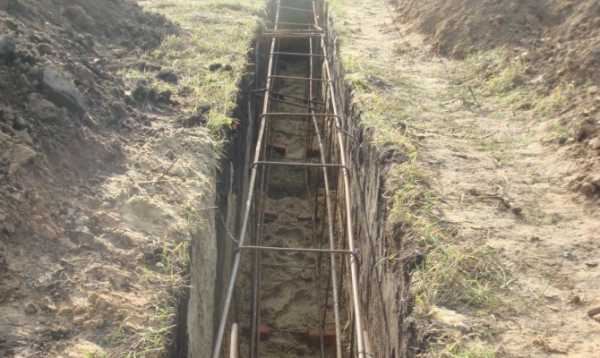

После того, как арматура куплена, траншеи выкопаны, подготовительные работы проведены (просыпана и протрамбована подушка из инертных материалов, подготовлены щиты или несъемная опалубка и т.п.), можно приступать к сооружению каркаса. Каркас можно собирать внутри установленной опалубки или вне ее с последующей установкой (опусканием в лоток). В последнем случае работы производятся легче и быстрее.

Вязка арматуры выполняется с помощью вязальной проволоки, дуговой сварки или специализированных креплений (пластиковые хомуты и т.п.). Сварка придаст конструкции большую жесткость, но требует наибольших трудозатрат.

Вязальная проволока – самый простой и быстрый вариант, особенно при наличии специализированного инструмента.

Многие металлобазы продают уже готовую проволоку для вязки (порезанную на отрезки), но если вы вдруг приобрели ее бухтой, то нарезку на отрезки лучше и быстрее всего выполнить с помощью УШМ (бухта в зависимости от диаметра делится на сектора и разрезается пильным диском по металлу).

Вязать проволоку можно и с помощью плоскогубцев, но этот метод годится только в случае с малыми объемами работ.

Мы рекомендуем изготовить самостоятельно или приобрести специальный инструмент – крюк. Реверсивные модели позволяют ускорить процесс и обойтись даже без нарезки бухты на отрезки. Специальные профессиональные пистолеты позволяют добиться скорости в 0,8 секунды на связывание одного узла.

Реверсивный крюк и пистолет для вязки арматуры

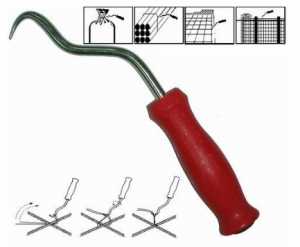

Обычный крюк для вязки арматуры

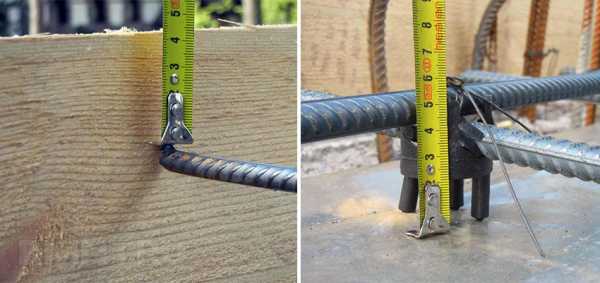

Рабочая арматура должна быть отстранена от опалубки минимум на 25 мм, мы рекомендуем расстояние в 50 мм. Добиться этого позволяет или сам каркас (за счет выпирающей конструктивной арматуры), или специальные опоры (приобрести можно на тех же металлобазах).

Рабочая арматура и конструктивная перекрещиваются друг относительно друга, место их соприкосновения оборачивается вязальной проволокой по диагонали, проволока закручивается так, чтобы максимально притянуть пруты друг к другу. Важно не порвать вязальную проволоку.

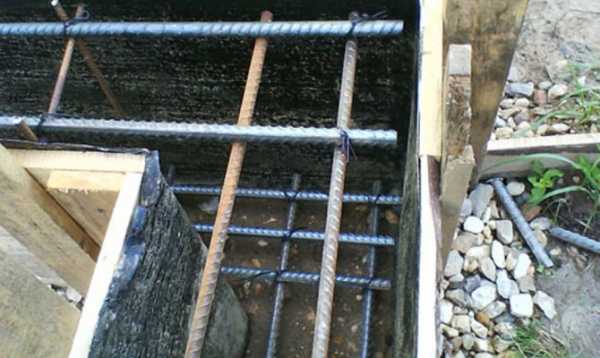

Отдельно стоит оговорить углы, примыкания и соединения.

При наращивании рабочей арматуры нахлест должен составлять не менее 30 диаметров связываемой арматуры. То есть для 12 мм это 36 см.

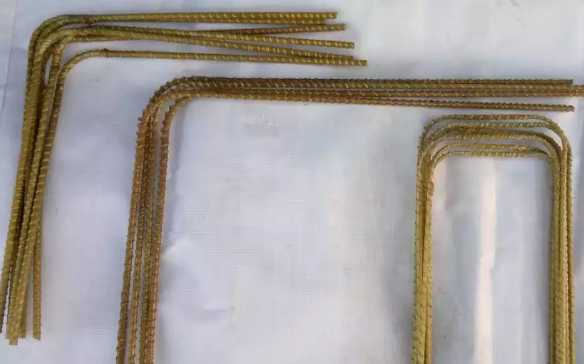

Для углов и примыканий можно применять специальные Г-образные заготовки (особо актуально для композитной арматуры, которая не гнется в бытовых условиях, заготовки можно заказать и приобрести отдельно).

Хотя можно обойтись и без них простым перекрещиванием рабочих прутов арматуры.

Существенно процесс вязки ускорит самодельный шаблон. Конструктивную арматуру можно быстро согнуть в готовый контур (прямоугольник) по опорным точкам шаблона.

Шаблон можно заменить большим листом ОСП (фанеры или аналога), в котором высверливаются отверстия под рабочую арматуру и конструктивная загибается в непосредственной близости к листу, после связывания лист передвигается на требуемый шаг и процедура повторяется.

VN:F [1.9.22_1171]

Рейтинг: 5.0/5 (2 проголосовало)

Какая арматура нужна для ленточного фундамента — размер, расчет, обвязка, 5.0 out of 5 based on 2 ratings

hochu-stroitsya.ru

Арматура для фундамента – какую лучше использовать? + Видео

Арматура для фундамента — это важный элемент основания дома. На него воздействуют всевозможные нагрузки. Именно поэтому для заливки фундамента используется железобетон (бетон с каркасом из арматуры).

1 Типы арматуры, используемой в фундаменте

Для заливки фундамента используется бетон. Но этот материал хоть и отличается высокой прочностью и долговечностью, является довольно хрупким. Поэтому дополнительно он укрепляется арматурой. Раньше в основном использовались только металлические прутья, однако современные технологии расширили выбор.

Сегодня для укрепления фундамента применяются 2 основных вида арматуры:

1. Металлический. Представляет собой стальные прутья. Наиболее часто используются стрежни, имеющие круглую форму сечения. Для улучшения прочностных характеристик прутки имеют ребристую винтовую поверхность.
2. Стеклопластиковый. Композитные прутки были изобретены еще в конце 70-х гг. XX века, однако стали использоваться при строительстве фундамента сравнительно недавно. Постепенно начали вытеснять металлический тип. Изготовлены они из прочного стеклопластика. Главное преимущество таких стержней заключается в стойкости к коррозии, чего не скажешь о стальных прутках.

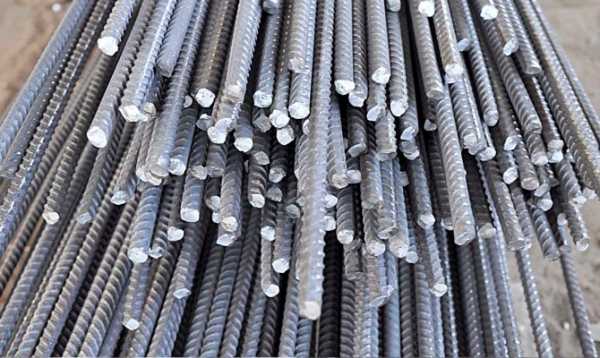

Арматура для фундамента

Рекомендуем ознакомиться

Какая арматура лучше: металлическая или стеклопластиковая? Каждый вариант имеет свои преимущества и недостатки. Кроме того, второй вариант появился недавно, и на практике пока не доказаны его долговечность и прочность.

Основным параметром арматуры является ее сечение (диаметр). Металлические прутки выпускаются диаметром от 5 до 32 мм, стеклопластиковые — от 4 до 20 мм. Благодаря этому можно подобрать оптимальный вариант под строительство любого здания или сооружения, обеспечивая при этом необходимую прочность основания.

При возведении частных домов используются стальные стержни диаметром 8-16 мм. То, какую арматуру использовать при заливке фундамента, зависит и от его типа. Для ленточного, плитного, свайного оснований стальные стержни подбираются отдельно.

Использование стальных стержней при возведении домов

Кроме того, металлическая арматура подразделяется на 2 вида: с ребристой или гладкой поверхностью. Первый вариант используется в зонах, на которые приходятся растягивающие нагрузки. Гладкие стержни применяются, как правило, в качестве соединительных перемычек. И на них не оказывают воздействие основные нагрузки.

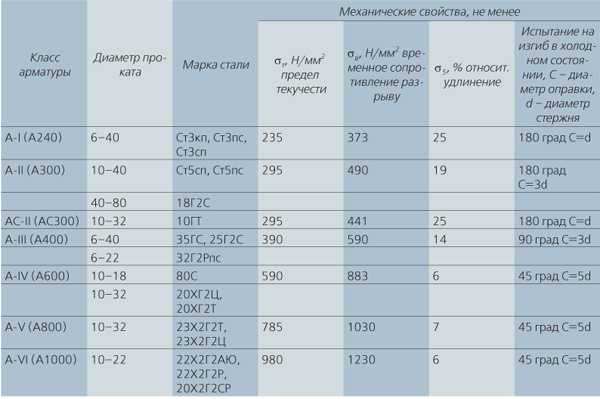

Различается арматура для фундамента и по марке стали. Для изготовления прутков может применяться углеродистая и низколегированная сталь. Марка материала выбирается потребителем либо указывается непосредственно самим заводом-изготовителем.

То, какая арматура нужна для фундамента, зависит от множества факторов. Необходимо учитывать тип грунта, сезонные деформации, мощность строящегося здания и все нагрузки. Не меньшее значение в выборе типа прутков имеет и вид основания (ленточное, плитное, буронабивное).

2 Сборка металлического каркаса

Арматура в фундаменте устанавливается по-разному. Как правило, изначально собирается металлический каркас из арматуры, который затем устанавливается в опалубку. Способ сборки каркаса тоже может быть различным.

Сборка металлического каркаса

При промышленном строительстве зданий и сооружений металлические прутки собираются в каркас при помощи точечной сварки. Это позволяет быстро собирать металлическую конструкцию. Однако такой способ имеет свои нюансы. Во-первых, сварить каркас можно только из тех стержней, которые имеют в маркировке букву «С». Во-вторых, с помощью сварки получается жесткое соединение, что относится к недостаткам. Постоянное воздействие нагрузки требует наличия люфта в местах соединения, что исключается при сварке. В-третьих, в месте сваривания прутки теряют свою первоначальную прочность.

Вторым популярным способом создания каркаса является вязка стальных стержней. Для выполнения процесса используется специальная вязальная проволока. С ее помощью создаются и закручиваются петли в местах пересечения стальных стержней.

Вязка стальных стержней

Обвязка фундамента, в отличие от сваренного каркаса, имеет люфт, что оставляет небольшую свободу движения. Изготавливать ее можно из любой арматуры, а прочность прутков сохраняется на первоначальном уровне.

3 Армирование фундамента

Укладка стержней в фундамент зависит от его типа. Для каждого отдельного вида схема различна. Для ленточного основания используются прутки диаметром 10-14 мм. Выбор зависит от нагрузки: чем мощнее строящееся здание, тем толще должна быть арматура.

Ленточное основание, какой бы высоты оно ни было, требует устройства только 2 армирующих поясов: один располагается сверху, второй — снизу. Каждый пояс выполняется из 2 продольных ребристых стержней, соединенных перемычками из гладкой арматуры диаметром 8 мм.

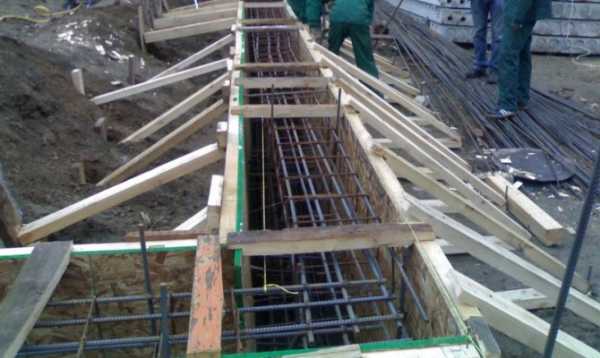

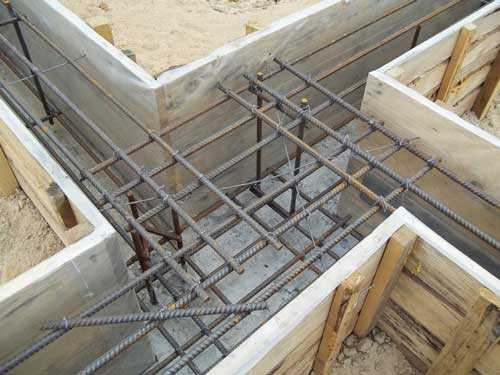

Армирование ленточного основания

Важно знать, что стержни должны быть полностью утоплены в бетон, никаких концов выглядывать не должно. Это обеспечивает долговечность и надежность каркаса.

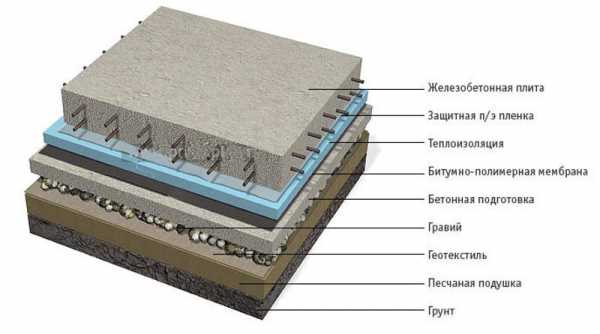

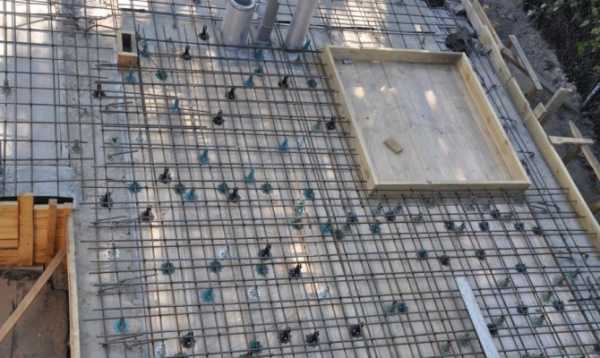

Армирование плитного фундамента требует значительных вложений, как и устройство самого основания. Плитный фундамент — это самый надежный и прочный, но в то же время и наиболее дорогостоящий тип основания.

Для усиления плитного основания применяются прутки с ребристой поверхностью диаметром 10-16 мм. Диаметр стержней выбирается, исходя из типа грунта и мощности здания. Чем сложнее условия строительства, тем толще стержни.

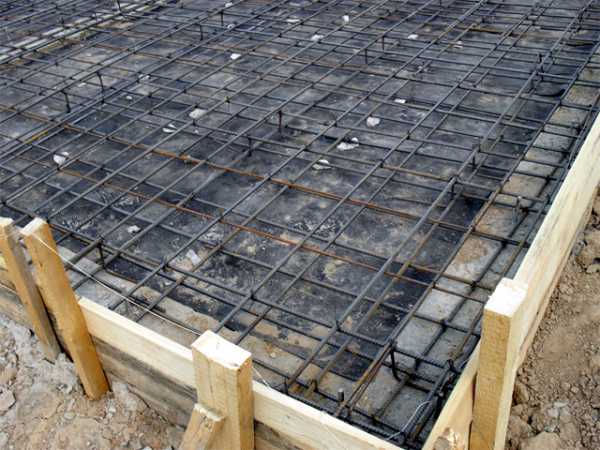

Усиление плитного фундамента

Армирование заключается в укладке 2 стальных поясов, которые имеют клетки со сторонами размером 20 см.

Для усиления буронабивного основания используются стержни диаметром 10 мм. В одну сваю устанавливаются 2-4 прутка. Иногда устанавливается большее количество стержней. Количество зависит от диаметра заливаемой сваи. Прутки должны располагаться не менее чем за 50 мм от стенок сваи и устанавливаться на специально подготовленную площадку. Для связки используется поперечная гладкая арматура сечением 6 мм.

4 Сколько нужно арматуры?

Прежде чем покупать арматуру для усиления фундамента, необходимо рассчитать требуемое количество. Для каждого вида основания количество определяется индивидуально. Правила подсчета регламентируются нормативными документами.

Для ленточного фундамента, согласно СНиП 52-01-2003, относительное содержание продольных стержней должно быть свыше 0,1% от общей площади сечения железобетонного объекта. То есть учитывается соотношение общей площади сечений прутков и площади ленты.

Стержни в ленточном фундаменте

Сколько арматуры нужно для плитного фундамента? Определение количества проводится аналогично его расчету при заливке ленточного основания.

Арматура в плитном основании

О количестве требуемой арматуры при строительстве буронабивного фундамента сказано выше. Расчет провести несложно, учитывая количество прутков в одной свае и общее количество самих свай.

Естественно, арматуры не должно быть меньше чем положено. От этого зависит прочность фундамента. А это, в свою очередь, сказывается на надежности здания в целом и на безопасности его использования.

Таким образом, арматура играет важную функцию в создании прочного, надежного и долговечного основания.

При этом необходимо правильно рассчитать количество используемых прутков, подобрать оптимальный диаметр и тип прутков.

tutmet.ru

Арматура для фундамента марка стали какая лучше

При частном строительстве созданию арматуры под фундамент многие застройщики не уделяют должного внимания, считая, что бетон способен противостоять нагрузкам. Так же неопытные строители не обращают внимания на марку, вид и класс прутьев арматуры.

Арматура для фундамента – это необходимый элемент составляющих железобетонного основания дома. Она позволяет увеличить прочность основания дома, так как один бетон плохо справляется с воздействием нагрузки. При заливке бетонной смеси стальные прутья арматуры в массиве бетона располагают так, чтобы основная нагрузка приходились на них.

Арматура для разных типов фундаментов

Чтобы укрепление бетона было реализовано в максимальной степени, следует знать, какая арматура нужна для обустройства ленточного фундамента, произвести ее расчет и правильно провести строительные работы.

При выборе металлических прутьев арматуры необходимо учитывать:

• вид;
• класс;
• марку стали, из которой изготовлены стержни;
• сечение прутков.



Какая арматура нужна для создания прочного каркаса



Вид

Арматура под фундамент делается из стальных прутьев в виде стержней с круглой формой сечения. Они могут быть гладкими и профилированными. Чтобы улучшить прочность фундамента выпускают стержни с ребристой поверхностью. Их можно использовать для фундамента в качестве основного материала, а для вспомогательных целей лучше взять гладкие прутки.

Раньше использовали только стальную арматуру, сейчас появилась прутья из прочного стеклопластика, которые можно применять на заболоченных участках. Их главное преимущество перед стальными – стойкость к коррозии.

Виды профиля для армирования



Класс

Для железобетонной монолитной плиты нужны рифленые стержни класса A400. Хотя они дороже гладких, зато их сцепление намного выше.

Важно! Не выбирайте арматуру для обустройства фундамента более низких классов, чем 400, при желании вы можете выбрать классы выше.

Марка

Для строительства основания дома используется арматура из горячекатаной стали. Марки арматуры для ленточного фундамента обозначаются литером «А». Цифра 400 указывает на предел текучести. Чем больше нагрузка, тем выше должна быть эта цифра.

Как правильно выбрать материалы для бани? Обращайте внимание на маркировку. Прутки, обозначенные литером «С», можно соединять сваркой. Если стоит маркировка «К», значит, что материал не подвержен коррозии.

Механические характеристики горячепрокатной арматуры





Сечение

Сечение – основной параметр прутьев. Стальные прутья выпускаются ᴓ от 0,5 до 3,2 м, металлопластиковые могут иметь диаметр от 0,4 до 2 см.

При возведении частных домов нужны стержни диаметром 0,8-1,6 см.

Как проводится армирование

При строительстве дома на бетонной плите необходимо провести армирование каркаса в зонах продавливания, к ним относятся места опирания несущих и поперечных стен или колонн.

Армированием фундаментной ленты занимаются в последующем порядке:

• создают оси металлических каркасов ленты;
• сгибают прутья, таким образом, что концы уходят в разные стороны. Это необходимо для укрепления углов и примыканий;
• соединяют арматуру ленточного фундамента. Штыри должны быть соединены внахлест;
• для закрепления верхнего ряда прутков устанавливают поперечные стержни на каждом армирующем поясе. Между собой продольные линии соединяют проволокой и затем связывают с нижним рядом;
• устанавливают верхние стержни и армируют углы в местах их пересечения с помощью загибов в виде хомутов;
• связывают стрежни верхнего ряда с опорными хомутами для повышения жесткости каркаса;
• устанавливают пластиковые, металлические или фибробетонные фиксаторы для удержания арматуры в центре опалубки;
• проводят опалубку.



Схема армирования



На ленточный фундамент давят силы снизу, когда из-за морозов почва начинает вспучиваться, а также тяжесть дома – сверху. Поэтому делают стальные пояса сверху и снизу. Если ленточный фундамент глубокого заложения, то поясов армирования делают уже три. При высоте ленты больше 150 см, устанавливают вертикальные и поперечные прутья. Такая методика позволяет сделать основание крепким даже на слабых грунтах.

Столбчатый фундамент из буронабивных свай



В последние годы при строительстве частных домов стал популярен свайно-столбчатый фундамент, такой способ более технологичен. На нестабильных грунтах буронабивные сваи, расширяющиеся сверху вниз, иногда становятся единственным возможным основанием дома.

Строительство буронабивного фундамента начинают с разметки расположения свай. Чтобы они выдержали нагрузку на разрыв не обойтись без усиления бетона, для этого выполняют вертикальное армирование.

Металлическая заготовка для буронабивного основания



Сначала подготавливают материал. Для укрепления пятки столба требуется 4 прутка. Длина прутьев около 2,4 м. Их концы загибают в виде буквы L. Для создания каркаса скрепляют по несколько штук прутков с помощью вязальной проволоки, чтобы получить жесткую металлическую конструкцию с вертикальными прутками, толщиной не менее 8 мм. Ее погружают в скважину во время заливки. Металлический каркас не должен касаться стенок отверстия и дна скважины. Затем проводится опалубка. При ее заполнении каркас периодически встряхивают. Чтобы бетон легче сцеплялся с металлом, все нужно тщательно уплотнить, чтобы не образовались воздушные пустоты.

Таблица расчета веса стержневой арматуры

Номинальный диаметр профиля	Вес, кг/м
50	15,410
45	12,480
40	9,870
36	7,990
32	6,310
28	4,830
25	3,850
22	2,980
20	2,470
18	2,000
16	1,580
14	1,210
12	0,888
10	0,617
8	0,395
6	0,222

Как рассчитать арматуру для фундамента

Сейчас для обустройства основания купить арматуру и бетон, сделать опалубку несложно, трудности заключаются в подсчете количества нужных материалов. Расчет количества и стоимости арматуры для каждого вида основания определяется индивидуально.

Необходимо соблюдать технологические нормы по расположению арматуры



Правила подсчета регламентируются нормативными документами. Исходя из требований СНиП 52-01-2003, общее сечение арматуры на фундамент в разрезе может составлять 0,1% от площади всей ж/б конструкции в данной плоскости.

Важно! Самой главной ошибкой при армировании фундамента плитного типа или любого другого являются неправильные расчеты предполагаемой нагрузки на основание, или их отсутствие.

Чтобы не допустить ошибки, необходимо получить геодезические данные конкретного участка. Также важно учитывать соотношение общей площади диаметра прутков и площади ленты. Для каркаса необходимо рассчитать количество проволоки для вязки ленточного фундамента и подобрать нужное количество прутьев для ленточного основания. Это можно сделать с одновременным составлением схемы их расположения. Количество материалов во многом обуславливается периметром основания, а также зависит от ширины фундамента.

Как определить количество прутьев для армирования столбчатого фундамента. Чтобы сделать остов под столб ᴓ 20 см и глубиной 200 см, потребуется 4 прутка диаметром 1,2 см. Чем соединять прутья? Для этого потребуется проволока. Прутки перевязывают в 4 местах с шагом 5 см с помощью горизонтальных элементов.

На один столб потребуется:

• ребристая арматура диаметром 0,6 см и длиной 880 см с учетом припуска 20 см на привязку ростверка;
• гладкие прутки ᴓ 0,6 см – 320 см;
• проволока для вязки каркаса – 480 см.

Результаты умножаете на количество столбиков.



Правильные расчеты позволят создать прочное основание дома



Также при расчете учитывается количество цемента. На каждый квадратный метр бетона приходится различное количество прутков. По строительным нормам для устройства основания общего назначения на каждые 5 м² бетона требуется 1 т армирующих элементов.

Методика расчета очень сложная и зависит от многих факторов. Поэтому для индивидуального застройщика связана с определенными рисками. При соблюдении технологических рекомендаций и советов опытных строителей вы сможете сделать крепкое основание дома.



okbeton.ru

Какая арматура нужна для ленточного фундамента: какую лучше использовать

Применяемая арматура для фундамента

Перед тем, как определиться с выбором арматуры при обустройстве ленточной фундаментной основы, стоит уяснить, какими характеристиками она должна обладать.

Бетон считается прочным материалом, но он не является стойким к деформациям растяжения. Бетонный ленточный фундамент отлично выдерживает различные нагрузки, не подвергается деформации и не имеет разрывов, для этого его и укрепляют арматурой.

Ленточный фундамент укрепляют не только горизонтальной арматурой. Здесь используют еще и арматурные прутки, которые обеспечивают прочность фундамента в любой ситуации. Эти пруты располагают вертикально. Поскольку при таком виде основы, нагрузки на срез незначительны, вертикальные прутья арматуры предназначены больше для удержания поясов горизонтальной арматуры.

Прутья для ленточной основы

Схема армирования углов ленточного фундамента

Какую арматуру необходимо использовать в случае возведения ленточной основы? Рабочим типом арматуры для данного типа фундаментных основ используют прутья класса А 2, то есть те, что имеют маркировочные обозначения А 300, А 3 – А 400, А 5 – А 800 или А 6 – А 1000. Это пруты с поверхностью, похожей на косичку.

Благодаря такой внешней форме, арматура хорошо сцепляется с бетоном. Для дополнительного варианта вертикальной арматуры, используют горячекатаные гладкие стержни. Подходит здесь арматура маркировки А 240. Возможно в данном случае, использование арматуры ребристой формы. Она тоже помогает максимально соединить арматуру с бетоном.

У ленточного фундамента зона наибольшего растяжения расположена на поверхности, потому арматура в бетон не углубляется. Основные пруты имеют диаметр 1− 1,4 см. Для тяжелых строений подойдут 2,2 см. Дополнительные арматурные пруты обычно имеют диаметр от 4 до 10 мм.

Процесс арматурного усиления

Правильная вязка арматуры для фундамента

Рассмотрим, как монтируют прутки перед началом установки арматуры:

1. Вдоль вырытого котлована делают опалубку, а затем вбивают вертикальные прутки. На вертикальные пруты навязывают два параллельных горизонтальных пояса. Эта арматура является основной.
2. Арматура не теряет свою форму по окончании укладки бетона, и сможет задержать его разрушение, что и обуславливает невероятную прочность такого фундамента. Если ширина основания 40 см и менее, то достаточно для армирования двух прутов внизу и стольких же вверху.
3.  Если фундамент в ширину более 40 см, то в горизонтальных линиях вяжут по три прутка так, чтобы один из них шел по центру. Крайне редко допускают до четырех в поясах.
4. Выбор прутков, которые вбиваются вдоль края фундамента, должен соответствовать его высоте. Соединять пруты лучше так, чтобы вертикальные прутья не выступали выше 8 − 10 см.
5. Уделяется внимание углам при таком армировании . Ведь на углы действуют силы, вызывающие сжатие и растяжение. Если ошибиться при укреплении углов арматурой, то каркас утратит цельность конструкции, а это может повлечь появление трещин.

Армирование углов ленточного фундамента (схема)

Прутья недопустимо класть под 90 градусов один относительно другого. Их желательно изогнуть. Параллельные пруты поясов объединяют в единую систему лент.

Перекрывающее расстояние между прутьями на углу фундамента, должно быть не менее 25 см. При таком нахлесте каркас, залитый бетонным раствором, не прогнется и будет удерживать форму при деформации.

Укладывают арматуру не на грунт, а на специальную бетонную подушку, залитую на дно траншеи. Высота подушки должна быть примерно 6 см. Это проводится перед началом привязки или приваривания нижнего пояса к вертикально располагающимся прутьям.

Главную нагрузку несут четыре горизонтальных прута. Они и защищают фундамент от растяжения. Поперечные прутья перемычек испытывают меньшие нагрузки и меньше деформируются.

Решая проблему, какие потребуются арматурные пруты для ленточного основания, можно использовать и прутья меньших диаметров для образования перемычек. Это поможет немного снизить траты на подобные материалы.

Довольно много дискуссий идет по вопросам, какую арматурную проволоку применять. Из желания сэкономить, нередко выбираются именно прутья с гладкой поверхностью, поскольку они дешевле.

Но, с рифленой формой поверхности, арматура дает более качественный уровень сцепления армирования с бетоном, потому для продольного армирования стоит остановить свой выбор на применении именно ее.

Для образования бетонных перекрытий проемов в основе, вполне допустимо использование гладких прутьев. Но перед расчетом количества арматуры для ленточного фундамента, стоит подумать о том факте, что в условиях некрупного строительства здания, экономия получится небольшой, а вот снизить несущую способность фундамента (замена рифленых прутьев на гладкие изделия) сможет запросто. Не нужно экономить на этом, лучше все же применять именно рифленые прутья арматуры.

Проволока для вязания

Проволока применяемая для вязания арматуры

Количество материала на одну вязку обычно составляет 30 см. Всего вязок в одном соединении должно быть четыре, умножая на полное количество соединений, а их 61, получается 73,2 м проволоки для вязания.

При изготовлении каркаса используется стальная проволока. Это прибавляет долговечности фундамента. При такой вязке нельзя использовать сварку. Сварка может повлечь коррозию металла в местах соединения арматуры. Вязку в этом случае выполняют затягиванием, а затем скручиванием с помощью плоскогубцев.

Оптимальное количество арматурных прутов

Простая схема армирования ленточного фундамента

Ленточный фундамент с монолитной опорой в виде подошвы, применяют для строительства деревянных коттеджей на нетвердых грунтах.

Какую арматуру для этого нужно использовать и сколько, рассчитать не сложно. Для этого нужно вычислить периметр будущей постройки, добавить к нему сумму длин внутренних стен, под которыми будет опора, и умножить полученную сумму на количество прутков в арматурном коробе.

Увязка армирующего каркаса

Основной выбор шага установки перемычек должен определяться вычислениями. Но чаще всего застройщики используют опыт других. Это расстояние обычно равно 30 − 80 см. Но когда предполагается серьезное строительство, лучше обратиться к специалисту для расчетов.

Соединять элементы каркасной конструкции стоит только с помощью стальной проволоки, применение сварки недопустимо. Дело в том, что сварочные работы приводят к локальному нагреву арматуры в местах соединения, а это меняет физические свойства прутка. Кроме того, получаемое соединение будет жестким, и при воздействии растягивающих усилий возможно разрушение каркаса.

Рассчитывая, сколько надо арматурного материала на ленточный фундамент, следует определить и необходимое количество вязальной проволоки.



fundamentclub.ru

Какая арматура используется во время армирования ленточного фундамента советы экспертов

Ленточный тип фундамента, используется в том случае, когда  строится здание  тяжеловес. То есть , в его строительстве используется только тяжелый стеновой материал. К такому материалу относятся кирпичи, шлакоблоки, бетон и другое.

В зависимости от величины постройки, роется траншея под фундаменте.

Если взять вид частного дома. То в среднем  его ширина около 50 сантиметров и не больше, полтора метра в глубину. Далее устанавливается опалубка, и вся форма заливается бетонным раствором.

Но, чтоб избежать  растрескивания основания фундамента во время усадки грунта, прежде чем  залить бетонный раствор в опалубку, основание фундамента необходимо армировать.

Какая нужна арматура для ленточного фундамента

Вопрос напрашивается сам. Какая арматура для этого используется? Выбирая вид материала для использования его в фундаменте, как армирование, следует учесть тип самого основания, мощь и высоту будущей постройки.

В основном, это:

• Арматура монтажная:
• Арматура конструктивного или распределительного типа, которая чаще всего используется как армирование дополнительное. Основная функция этого типа арматуры, усилить жесткость;
• Арматура рабочая;
• Продольный вид арматуры, что используется в качестве повышения сопротивляемости;
• Поперечный тип арматуры, что больше рассчитан на нейтрализацию общей нагрузки.

Какой диаметр арматуры нужен для ленточного фундамента

Среди всех видов арматуры существует средний показатель, по которому определяется диаметр необходимой арматуры.  Кроме этого, делая свой выбор, обратите внимание на внешний вид арматуры.

Она может иметь гладкую поверхность, а может быть с ребристой поверхностью. Арматура с ребристым верхом считается более прочной, чем арматура гладкая. За счет своеобразной поверхности, то есть за счет ребер этот тип арматуры имеет свойство лучшего сцепливания с бетоны раствором.

С гладкими сторонами арматура используется в основном, как конструктивный элемент, то есть в качестве скелета для фундамента.

Если будущее здание, является индивидуальным строением, то в этом случае, для армирования лучше всего использовать  металлически прутья 8-16 мм в диаметре. При этом их размер зависит от размера самого здания.

Устанавливается тип армирования, про который писали выше, несколькими методами. При этом первый вид установки арматуры, производится ручным способом вязки заблаговременно до установки опалубки. Это значит, что заготовленные прутья между собой нужно связать при помощи мягкой проволоки.

Таким образом, получившийся каркас устанавливается вовнутрь опалубки и заливается бетонным раствором. В качестве укрепления фундамента устанавливают дополнительный пояс. Если строитель не профессионал, сам процесс связывания арматуры, долгий и кропотливый.

Такое скрепление можно заменить на сварку. Не смотря на то, что при помощи сварки процесс связывания сокращается, прочность  такого фундамента ниже.

Сваривать каркас арматуры безопасно только в том случае, когда  с таким каркасом фундамент нужен для помещения не жилого типа.

Ленточный же фундамент, армируется в два опоясывающих ряда. Первый ряд пояса укладывается в самом низу опалубки, а второй пояс сверху. При этом  должны использоваться прутья только 10-14 мм в диаметре. Помните, чем тяжелее само здание, тем диаметр арматуры должен быть больше.

В основании каркаса, обязательно использовать арматуру с ребристой  поверхностью, дополнить скелет каркаса уже можно гладкими прутьями.

При этом диаметр гладких прутьев должен быть не меньше 8 мм с учетом того, что располагаются они друг от друга на расстоянии 50 сантиметров друг от друга.

При этом металлические изделия связываются так, чтоб получилось, что-то в виде клетки.

Если все выполнить правильно, во время усадки и под воздействием внешней среды, фундамент не утратит своей мощи, а только будет все крепче и крепче с каждым годом.

Расчет количества арматуры для ленточного фундамента

Вследствие того, что ленточный фундамент меньше подвержен изгибу, чем, к примеру, плитный фундамент, для армирования использует арматура, имеющую диаметр от 10 до 12 мм и очень редко диаметр равный 14 мм.

При армировании используют два пояса:

• Продольные прутки – их укладывают на расстоянии 5 см от поверхности фундамента в нижней и верхней его части. Именно они принимают на себя нагрузку на фундамент. Поэтому в этом случае необходимо использовать ребристую арматуру.
• Вертикальные и поперечные прутки – они не несут большой нагрузки, поэтому их выполняют из гладкой арматуры

К примеру, если ширина фундамента равна 40 см, то будет достаточно четырех продольных прутков, при этом два должны быть сверху и два снизу.

Приведем пример.

Длина фундамента под дом 6 на 10 м с двумя внутренними стенами:

6 + 10 + 6 + 10 + 6 + 10=48 метров.

Если ширина фундамента равна 60 сантиметров при армировании в 6 продольных ребристых прутов, то длин их составит 48 * 6 = 288 метров.

Каркас из арматуры для ленточного фундамента

При создании каркаса для этого вида фундамента, можно использовать 4 прутка арматуры, которые соединяют между собой в каркас, имеющий диаметр от 6 до 8 мм. При этом, между толстыми прутками расстояние должно быть равным 30 см.

Такой фундамент получится длинным и не очень широким и в нем возможно полное отсутствие поперечных. А горизонтальные прутья понадобятся, чтобы создать каркас.

Очень важным является армирование углов фундамента.

Вязка арматуры под ленточный фундамент

Для того, чтобы каркас был прочным, прутья нужно соединять клеткой, при этом, располагая ряды под углом 90 градусов.

Отличным способом соединения является вязка специальным крючком с использованием проволоки.

Как вязать арматуру для ленточного фундамента

Сама вязка арматуры выполняется таким образом:

1. Берется проволока и отрезается кусок проволоки равный 30 сантиметров
2. После складывается пополам
3. Далее необходимо обернуть кусок проволоки вокруг соединения прутьев по диагонали
4. Следующий этап – вденьте крючок для вязки в петлю
5. Теперь заведите свободные концы проволоки в крюк
6. Последний этап – поворачивайте крючок по часовой стрелке до достижения хорошей надежности

Кроме того, для вязки можно использовать электрические крючки или применить шуруповерт со специальной насадкой.

foundation-stroy.ru
