Армирование фундамента: как правильно уложить арматуру

Ленточный фундамент является одним из самых распространенных видов основания для дома. В процессе его возведения большое значение уделяют армированию опалубки. Арматура позволяет увеличить прочность основания и его устойчивость к растягиванию. Данная статья поможет разобраться и понять, какая нужна арматура для ленточного фундамента и на какие детали обращают внимание, чтобы он прослужил долгие годы.

Требования к бетону

После выбора типа фундамента многих волнует вопрос, каким должен быть бетон, его состав и оптимальные пропорции, чтобы произвести качественную заливку основания. Строитель также должен обратить внимание на:

• количество этажей будущего дома;
• вес здания;
• тип грунта;
• уровень подземных вод и промерзания почвы.

Бетон для фундамента

Большое значение уделяют качеству бетонного раствора. Любая марка бетона состоит из четырех компонентов:

1. Цемент. Основная составляющая бетона, которую лучше приобретать в проверенных строительных магазинах. У цемента есть срок хранения, поэтому покупать его про запас не рекомендуется. Для заливки ленточного фундамента часто выбирают цемент или портланцемент марки М400.
2. Песок. Специалисты рекомендуют использовать песок, в составе которого есть как крупные, так и мелкие частички. Лучше всего выбирать речной песок с небольшой примесью карьерного. Фракция песка под фундамент составляет 2 – 2,5 мм.
3. Щебень. При строительстве небольших зданий используют гранитный щебень средней фракции от 20 до 40 мм.
4. Вода. Нужно использовать чистую питьевую воду. Вода с высоким содержанием солей и сульфатов снизит качество бетонного раствора.

Если есть необходимость увеличить свойства бетона, часто добавляют пластификаторы. Такие химические добавки способны повлиять на затвердевание, прочность и текучесть массы. Соотношение пластификаторов в бетонном растворе составляет 0,2-0,3%.

Требования к арматуре

Чтобы понять важность установки арматуры необходимо разобраться, что такое армирование.
Оно предназначено для увеличения прочности и надежности фундамента. В процессе эксплуатации основание подвергается нагрузкам:

• от самого здания;
• при движении грунтов;
• от морозного пучения.

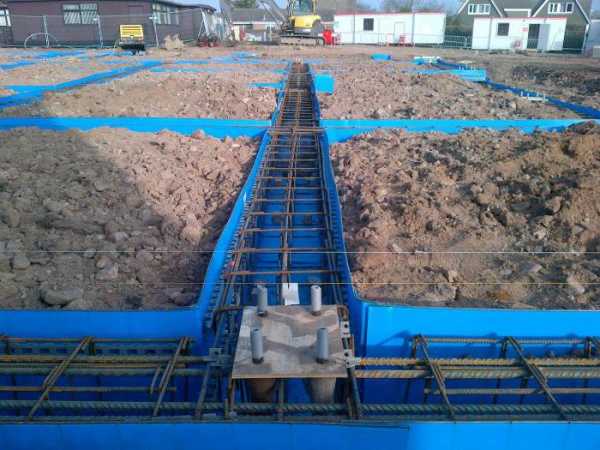

Арматура для фундамента

От этих нагрузок верхняя часть основания испытывает нагрузку на сжатие, а нижняя на растяжение. Как раз в эти части строители всегда улаживают арматуру, которая берет на себя часть этих нагрузок.  При выборе арматуры для фундамента обращают внимание на:

• диаметр прутьев;
• устойчивость к коррозии;
• необходимость сваривания;
• устойчивость к отрицательным температурам.

Специализированные магазины предлагают арматурные прутья диаметром от 5 до 32 мм с ребристой и обычной гладкой поверхностью.
Ребристые создают лучшее сцепление с бетоном, поэтому их используют как главные элементы. Гладкая арматура выполняет функции дополнительного элемента и устанавливается на зоны не подверженные растяжению.

Для армирования фундамента нужна ребристая арматура диаметром в 8-16 мм и гладкая в 6 мм.

В строительстве фундамента чаще всего используют ребристую арматуру класса А3 (А400). При покупке можно увидеть разную маркировку элементов. Буква «К» в маркировке означает, что прутья покрыты специальным антикоррозийным составом, а буква «С», что стержни можно сваривать.

Для армирования фундамента нужна ребристая арматура диаметром в 8-16 мм

Требования к армированию

Чтобы провести качественное и надежное армирование фундамента необходимо придерживаться некоторых правил:

1. Совершайте покупку прутьев в специализированных магазинах, которые могут предоставить сертификаты качества на продукцию.
2. Сцепленные между собой прутья не должны деформироваться во время заливки бетонной смесью.
3. Для соединения арматурных элементов лучше использовать ручной способ вязки вместо сваривания стержней.
4. Кроме того, в строительных документах и нормах для железобетонных конструкций описаны допустимые расстояния между арматурными стержнями:

• не больше 40 см для продольных прутьев;
• не больше 30 см для поперечных стержней;
• не меньше 25 см для элементов расположенных вертикально.

По мнению специалистов, диаметр арматуры для ленточного фундамента должен составлять:

• для легких домов на устойчивой почве подходит диаметр от 8 мм;
• для сыпучих и пучинистых грунтов и тяжелых построек от 12 мм.

Требования к армированию фундамента

Расчет количества и диаметра арматуры

Во время расчета необходимого диаметра арматуры используют показатель ширины и глубины ленточного фундамента. Если ширина фундамента достигает 50 см, а его глубина – 100 см, тогда площадь сечения ленты фундамента составит:

• 50 см Х 100 см = 5000 см2.

Согласно нормативным документам, площадь сечения арматуры должна быть не меньше чем 0,01% основания, а значит:

• 5000 см2 Х 0,01% = 5 см2.

Полученный результат находим в специальной таблице для расчета диаметра арматурных стержней. Получается, что для основания дома с такой шириной и глубиной можно использовать:

• 6 стержней диаметром 10 мм;
• 8 стержней диаметром 9 мм;
• 3 стержня диаметром 14 мм.
• Стоит учитывать, что если длина фундамента больше 3 метров, тогда 12 мм – это минимальный допустимый диаметр для использования.

Подсчет количества арматуры проводят самостоятельно в зависимости от схемы армирования.

Расчет количества и диаметра арматуры

Некоторые усиливают основание четырьмя прутьями, другие используют шесть. Отличается также армирование углов. Кто-то совершает их Г-образными хомутами, возможно также П-образные схемы и различные вариации.

Чтобы узнать количество продольных элементов, при подсчете высчитывают периметр дома, к нему добавляют показатели стен, которые размещены над лентами фундамента. Полученное число умножают на запланированное количество продольных стержней  находящихся на одной ширине ленты.

Правила армирования ленточного фундамента

Арматурные прутья различаются не только по классу и внешнему виду, они также различаются по своему назначению:

Рабочая продольная (горизонтальная)

Стержни, которые расположены вдоль основания и воспринимают на себя основную нагрузку от факторов сжатия и растяжения. Чтобы увеличить прочность фундамента их устанавливают в нижнюю и верхнюю часть ленты. Диаметр элементов нижнего армирования должен быть больше диаметра верхних прутьев.

Поперечная монтажная

Она устанавливается для связывания между собой отдельных верхних или нижних рабочих стержней. Обеспечивает целостность рабочих элементов и распределяет между ними нагрузку.

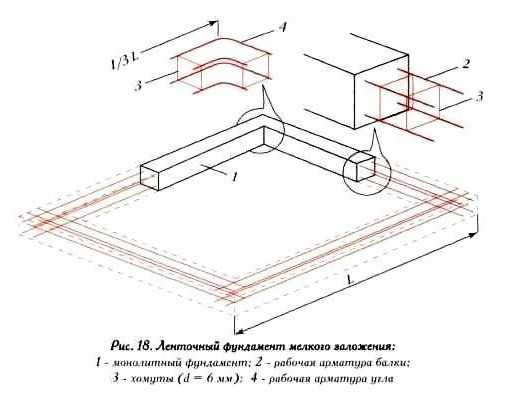

Схема типового армирования ленточного фундамента

Вертикальная

Устанавливается вертикально и соединяет между собой верхнюю и нижнюю продольную арматуру. Правильное армирование ленточного фундамента использует все эти виды прутьев. Только вместе они обеспечат целостность арматурной конструкции и равномерно распределяют нагрузку.

Как правильно армировать фундамент?

Расстояние между прутьями и поверхностью фундамента должно составлять 5 см. Основную нагрузку на себя берут горизонтальные прутья,  поперечные только соединяют каркас в единое целое. Нижний слой прутьев улаживается на специальные подставки.

Большое значение уделяют армированию углов. В этих местах стержни не просто соединяют, а используют для этого отдельные изогнутые Г- или П-образные хомуты. На углах прутья устанавливают чаще и плотнее чем в самом основании.
Армирование свайно-ленточного фундамента ничем не отличается от армирования обычного ленточного основания.

Главные ошибки армирования фундамента:

• армирование углов не хомутами, а обычным перекрещением прутьев;
• расположение стержней в середине фундамента;

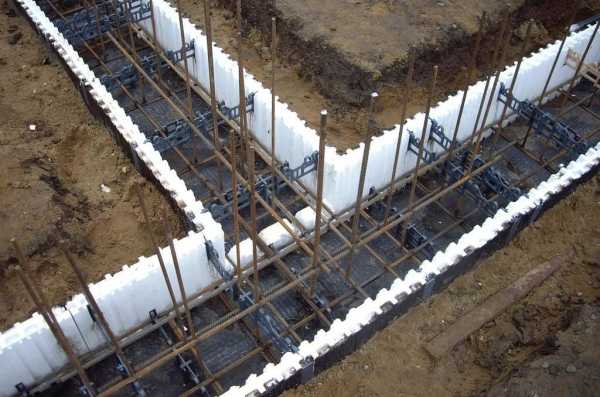

Вертикальное армирование фундамента

• когда в углах фундамента находится только два согнутых стержня;
• неравномерное расположение арматуры по всему основанию.

Как вязать арматурную сетку самостоятельно

Перед началом работ лучше ознакомится с правилами вязания арматуры. Для этого процесса приобретают вязальную проволоку и крючок. Такая проволока хорошо гнется, а средний ее диаметр достигает 1,2-1,3 мм. Крючок можно приобрести в строительном магазине или сделать самостоятельно. Для вязки используются прутья длиной в 5-6 метров. Технология вязания для всех фундаментов одинаковая, а если диаметр прутьев больше 25 мм, тогда стержни соединяют с помощью сварки.

Вязание арматуры можно совершать в удобном для работы месте, потом поместить её в опалубку, а после устанавливать хомуты по углам основания. Чтобы вязание происходило удобней, не используйте слишком длинные отрезки проволоки. Откусите 20 см металлической нити и сложите её вдвое. Нахлест арматурных прутьев при связывании достигает 2 см.

Вязание арматуры при помощи специального приспособления

Кроме обычных крюков строительный рынок предлагает множество дополнительных приспособлений и инструментов, чтобы не только ускорить процесс вязания арматуры, но сделать это надежно и прочно:

Пистолет для вязки арматуры

Значительно сокращает трату времени на связывание прутьев. Потребуются дополнительные траты на инструмент, зато он обеспечит более надежную затяжку проволоки. В пистолете проволока находится в специальном барабане, который легко заменить. Однако он имеет вес в 2-3 кг и не всем строителям удобно с ним работать.

Пистолет для вязки арматуры KW- 0041

Полуавтоматический и автоматический крюк для вязки арматуры

Специализированные инструменты, которые значительно сокращают время сборки арматурного каркаса для фундамента. Вязку стержней можно производить с помощью обычных пассатижей. Некоторые строители в домашних условиях используют шуруповерт, в который вставляют согнутый гвоздь.

Вязка арматуры — важный этап при заливке ленточного фундамента и на качественных инструментах лучше не экономить.

Как вязать армированную сетку в траншее

Вязать арматурный каркас в траншее сложнее, чем на свободной территории. Лучше заранее продумать схему соединения элементов, чтобы в дальнейшем не тратить время на переделку работы. Приобретите в специализированном магазине фиксаторы для арматуры. Они расположат сетку выше опалубки и обеспечат равномерное нанесение бетонного раствора на всю арматуру.

Работать в траншее одному человеку не удастся, при такой работе нужен помощник. В начале, в траншею вбиваются вертикальные прутья, к ним крепится горизонтальная рабочая арматура. В конце приступают к упрочнению углов основания.

Сваривание арматуры для армирования

Сваривание арматуры для армирования

Сварка арматурных элементов быстрее в сравнении с вязанием прутьев, однако, она значительно снижает прочность металлического каркаса. После сварки прутья становятся более хрупкими, что влияет на качество ленточного основания. Если возводится тяжелое здание в несколько этажей, а местность имеет проблемный грунт, лучше отказаться от такого способа соединения арматурных стержней.

Для сваривания арматуры необходимо приобрести специальные стержни класса А500 и дополнительной маркировкой «С». Сварка арматуры может происходить разными способами:

• контактным;
• ванным;
• стыковым;
• контактно-точечный.
• Если арматура сваривается контактным путем очень важно контролировать силу тока, от которой зависит качество шва.

Практические советы

Армирование кирпичных стен укладывается на раствор между кладками кирпича. Процесс работ начинают с самого низа. Особое внимание уделяют дверным и оконным проемам, так как в них часто возникают трещины. Отдельные элементы арматуры можно соединять вязальной проволокой.

«Как армировать газобетонные блоки?»

Армирование газобетона производят арматурной сеткой. Для расположения арматуры проделайте в блоках пазы штраборезом. Канавы очищают от мусора и укладывают арматуру связанную специальным крючком. После укладки арматуры пазы заливают цементным раствором.
Правильное угловое армирование должно защитить фундамент от трещин и обеспечить сопротивляемость основания силам растяжения и сжатия. Жесткость соединения обеспечивается как способом вязки, так и свариванием. Качественную прочность угловому основанию создают П- и Г- образные хомуты.

pobetony.expert

Какую арматуру используют для ленточного фундамента

Каждое строительство должно начинаться с расчета фундамента. Только после расчета можно будет приступать к его закладке.

Ленточный создается в том случае, если стены будущего дома будут выполнены из тяжелых материалов. Таких как бетон или кирпич.

Прочность и долговечность всего строения будет зависеть от того, как точно и правильно будут произведены расчеты. Фундамент — основа здания. Всю нагрузку он принимает на себя и распределяет ее на грунт. Плоскость, расположенная сверху, называется обрезом. Обрез — основа для внутренних и внешних стен. Нижняя плоскость — подошва. Подошва выполняет функцию по распределению нагрузки.

Ленточный фундамент — практически самое удобное решение для утяжеленных построек. Он позволяет возводить здания даже на слабых грунтах.

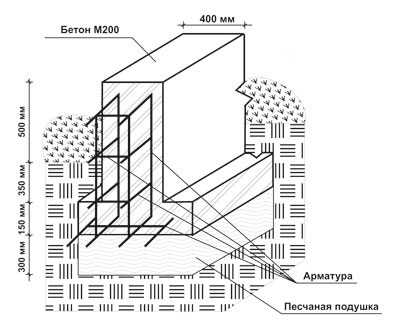

Схема армирования ленточного фундамента

Ленточный фундамент — это бетонная лента, которая сооружается по периметру предполагаемого здания, на нем возводят стены будущего здания. Для армирования используют арматуру различных диаметров.

В основе своей ленточный фундамент отлит из бетона, на этом постулате мы останавливаться не будем. Просто зафиксируем этот факт. Для повышения прочности и увеличения срока службы более 150 лет назад фундаменты начали армировать. Сейчас армирование — это очень эффективный способ для увеличения основной способности конструкции, несущей. Каркас изготавливают из стальных прутьев, тем самым повышая прочность и прочие эксплуатационные характеристики. Железобетонный, или, другими словами, армированный, фундамент фактически является изделием, способным выдерживать нагрузки, имеющиеся в уже построенных объектах.

Необходимость армирования

Часто фундамент испытывает очень неравномерные нагрузки. Это вызвано либо неоднородным грунтом, либо конструкционными различиями отдельных частей сооружения, на нем возведенного. Бетон в данном случае препятствует сжатию конструкции, а металл противостоит растяжению. Как раз в зонах растяжения чаще всего образуются трещины, поэтому очень важно осуществлять армирование любого фундамента, особенно ленточного. Для качественного армирования, кроме точных расчетов, вам понадобится только арматура. При строительстве частных домов или загородных коттеджей и садовых домиков чаще всего используется арматура. Диаметр ее может варьироваться от 6 до 14 мм. Для того чтобы собрать арматурный каркас, то есть соединить все прутья в одну целую конструкцию, применяют вязальную проволоку.

Расчет нагрузок на основание

Мелкозаглубленный ленточный армированный монолитный фундамент используется для деревянных домов и бань на пучинистых грунтнах.

Рассчитать нагрузку, а значит, не только выбрать диаметр арматуры, но и определить, какую именно арматуру использовать, — это довольно сложная операция. Обычно она осуществляется специалистом при проектировании жилого дома. Нужно использовать арматуру, диаметр 6 и 8 мм. Это допустимо только для легких, небольших построек в скальных или гравийных грунтах.

Глубина зависит от величины нагрузки, нагрузки на основание, состава грунта.

Наибольшие нагрузки воспринимает только продольный элемент каркаса ленточного фундамента. Поэтому для продольной укладки используется арматура ребристого профиля, диаметр 10-14 мм. Если качественные показатели грунта разные на площади всего фундамента, то и диаметры армирующих вложений должны быть соответствующими.

Расчет армирования

При расчете арматуры для ленточного фундамента необходимо будет учесть следующее:

1. Арматура ребристого профиля позволяет достичь максимального сцепления с бетонной заливкой. Диаметр арматуры в данном случае определяющего значения не имеет.
2. Уложенная вдоль периметра арматура должна отстоять от стенок опалубки, от дна траншеи и от верхней части сооружаемого фундамента не менее чем на 50-60 мм. Тем самым вы скроете стальные пруты в бетоне и защитите их от коррозии.
3. У ленточного фундамента максимальная зона растяжения находится на поверхности, поэтому заглублять арматуру в бетонную заливку не нужно.
4. • Например, у фундамента шириной 400 мм зазор между продольными прутами составит 300 мм в горизонтали и от 150 до 300 мм в вертикальной плоскости, в зависимости от глубины.
5. Для поперечных и вертикальных элементов армирования можно использовать гладкие прутки, диаметр которых составит 6-8 мм. Нагрузка на них будет гораздо меньше, чем на продольные элементы.
6. Расстояние между вертикальными и поперечными элементами должно быть 150-350 мм. Допускается увеличение до 500-600 мм.

Оптимальное количество арматуры

Ленточный армированный монолитный фундамент с опорной подошвой применяется для посторойки деревянных домов на грунтах (песке, глине, суглинках).

Относительно точный расчет необходимого количества арматуры для ленточного фундамента провести очень несложно. Для этого необходимо посчитать периметр вашего будущего дома, добавить к этому числу длины внутренних стен (но только тех, под которыми будет фундамент) и помножить получившееся число на количество прутков в арматурном коробе. Этот расчет является малой составной частью расчета, в котором учитываются все факторы, воздействующие на фундамент.

В виде примера давайте рассчитаем необходимую арматуру для ленточного фундамента размерами 6 х 5 м, у которого одна несущая внутренняя стенка имеет длину 5 м. В схеме армирования 4 продольных прута ребристого сечения, диаметр которых составляет 12 мм. Периметр дома — 22 пог. м (5+6+5+6). Общая длина фундамента с внутренней стеной составит 27 м (22+5). Общая длина необходимой вам арматуры — 108 м (27*4). Если вдруг у вас не получилось купить пруты той длины, которая нужна, не отчаивайтесь. Отрезки можно соединять, но делать это нужно так, чтобы один прут перекрывал другой как минимум на 1 м. Эти длины тоже нужно будет учесть.

Покупка материала

Довольно редко арматуру продают погонными метрами. Обычно продавцы арматуры считают ее килограммами. Для того чтобы точно определить нужное ее количество, необходима таблица расчета. Предприятия, выпускающие металлопрокат, должны использовать в работе и соблюдать ГОСТ 5781-82. В нем указана масса метра изделия. Есть еще ГОСТ 2590-88, он определяет вес стального круглого проката. Хочется уточнить, что цифры в обоих документах одинаковые. Какую из них предпочесть? Все будет зависеть от удобства пользования этой справочной литературой.

Технология армирования

Большинство фундаментов проектируются так, чтобы их ширина не превышала 450 мм, а глубина — 1000-1200 мм. Поэтому рекомендуем использовать две-три пары продольных арматурных прутьев, диаметр которых — 12-16 мм. Соединяют их между собой 8-миллиметровой арматурой. Нам необходимо создать каркас в виде короба, ширина которого вдвое меньше высоты. Основное назначение вертикальных и поперечных элементов этого каркаса — сохранение формы, поэтому не сомневайтесь. Диаметр арматуры в 8 мм, и этого будет вполне достаточно. Фундамент подвергается поперечным растяжениям в гораздо меньшей степени, чем продольным.

Одно из самых проблемных мест каркаса — углы. Самый замечательный вариант — это армирование углов с помощью согнутой под прямым углом арматуры. Многие строители стараются не усложнять себе жизнь и просто связывают вязальной проволокой прутья, сложенные под углом в 90 градусов. Нареканий на такие действия строителей пока не зафиксировано. В любом случае, если вы армируете фундамент под забор, основных принципов строительных норм можно не придерживаться.

Вязка каркаса

Способ, которым вы будете соединять детали конструкции, также имеет большое значение. Многие люди, решившие залить фундамент самостоятельно, ошибочно считают, что фундамент будет более долговечным и устойчивым, если детали каркаса соединить сваркой. Процесс сварки разрушает кристаллическую решетку металлического прута в месте соединения, и это впоследствии ведет к его разрушению. Опытные специалисты настоятельно рекомендуют соединять армирующие пруты при помощи вязальной проволоки.

Для вязки арматуры используют специальный крючок. Он очень удобен, если площадь достаточно велика и мест, где арматуру необходимо связать, много.

Кусок проволоки длиной в 35-40 см складывают вдвое, вдевают петлю в крюк и свободные концы проволоки оборачивают вокруг арматуры по диагонали. Концы проволоки снова вдевают в крюк и, проворачивая его, создают прочное соединение. Для использования в промышленных масштабах такие крючки бывают электрическими. Кроме крюка, может быть использована специальная насадка на шуруповерт или дрель.

1pobetonu.ru

Принцип работы арматуры в фундаменте

Фундамент работает как несущее основание, на которое воздействуют все виды нагрузок от вышестоящих конструкций и которое равномерно распределяет их на почву.

Арматура из стали может абсолютно спокойно выдерживать нагрузки на растяжение в 10 раз больше, чем голый бетон.

В частном строительстве наиболее распространенным является фундамент ленточного типа. Он работает в виде замкнутой контур-ленты из сборного или монолитного железобетона, которая укладывается под несущими стенами постройки и по всему своему периметру распределяет вес строения. Большее распространение имеет ленточный фундамент из монолитного железобетона.

В процессе эксплуатации на фундамент воздействуют различные нагрузки, возникающие от веса самого здания, от морозного пучения и от движения грунтов. Нижняя часть при давлении дома имеет нагрузку на растяжения, а верхняя — на сжатие. Не стоит забывать и о силах морозного пучения, чья подъемная сила может значительно превышать вес здания и провоцировать растяжение в верхних частях ленточного фундамента.

В эпоху Петра І термин «арматура» обозначал армейское вооружение. Сегодня мы называем так «вооружение» стальными стержнями бетонного фундамента.

Смысл армирования

Ленточный малозаглубленный фундамент нужно армировать для того, чтобы компенсировать воздействующие на него нагрузки в процессе эксплуатации. Бетону свойственна большая прочность на сжатие, но вызывающие растяжение или срез бетона нагрузки могут с легкостью нарушить его структурную целостность. Устойчивость бетона к растяжению в 50 раз ниже, чем к сжатию. Трансформация при помощи стальной арматуры обычного бетона в совершенно новый материал, железобетон, дает возможность ленточному фундаменту получить улучшенную устойчивость к растягиванию.

Противостояние различным нагрузкам

Ленточный армированный фундамент является монолитной железобетонной рамой из надежно связанных балок, которая свободно лежит на упругом основании. Почва под основой фундамента не является неподвижной монолитной платформой; чаще всего она представляет собой неоднородную структуру, на которую воздействуют, провоцируя движение, влага, грунтовые воды, влияние снежного и растительного покровов, температура воздуха и пр. На конструкцию фундамента постоянно действуют различные нагрузки, возникающие от возможных движений почвы. Если представить, как работает нагрузка на ленточном фундаменте упрощенно, то можно говорить, что на нижнюю часть действует преимущественно растяжение, а верхняя часть испытывает сжатие.

Схема устройства ленточного фундамента.

Арматура из стали может спокойно, абсолютно без разрушений, выдерживать нагрузки на растяжение в 10 раз больше, чем голый бетон. Сталь имеет свойство удлиняться без разрывов при воздействии нагрузок на растяжение от 4 до 25 мм (тогда как бетон только на 0,2-0,4 мм). Бетон же лучше переносит нагрузку на сжатие. Соединенные в одном материале, железобетоне, бетон и сталь позволяют лучше переносить комплексные нагрузки на растяжение и сжатие. Равноудаленная от нижней и верхней частей ленточного фундамента часть фактически не воспринимает нагрузки. Это говорит от том, что использование срединного слоя продольных элементов, который нередко монтируют «для большей прочности», лишено необходимости. В том случае если вы возводите заглубленный фундамент (подземную стену), то и армировать его необходимо как монолитную бетонную стену.

Бывают такие случаи в самостоятельном дачном строительстве, когда строители работают так: они проводят армирование только нижней части фундамента. Аргументируется это тем, что нагрузка от здания не позволит балке выгнуться вверх, создавая этим самым растяжение в ее верхней части, в которой можно «сэкономить». Но такие горе-строители не берут во внимание немалую подъемную силу намокающей расширяющейся почвы или же силу морозного пучения при замерзании воды в почве. Нагрузка от этих сил может стать больше нагрузки от строения, и она вызовет растяжение в верхних частях фундамента, которое повлечет за собой разрушение его структурной целостности.

При неправильном армировании ленточного фундамента может произойти его разрушение, что повлечет за собой разрушение стен и всей постройки.

Виды материала

В России для армирования монолитного ленточного фундамента применяется арматура класса А-ІІІ (А400) периодического профиля. Эта арматура представлена в виде стальных круглых профилей с парой продольных ребер и поперечными выступами, которые идут по трехзаходной винтовой линии. Периодические профили предназначены для более надежного сцепления бетона с арматурой, что отличается от материала с гладким профилем, которая больше подходит для использования в качестве обвязки (хомута) продольных элементов. Маркировка стальной арматуры А400 обозначает предел текучести этого класса (390 Н/мм²). Но такая арматура сегодня уже считается устаревшей. В начале 90-х годов страны Европы перешли на один класс, которую можно варить, предел текучести которой равен 500 Н/мм². Применяя класс А500С вместо устаревшего класса А400, вы экономите свыше 10% стали в строительстве.

Схема плитного фундамента под коттедж с использованием армирования.

Арматура периодического профиля класса А-ІІІ производится в отечественном экземпляре с выступами в форме колец и в экземпляре «европрофиль» с выступами в виде серпов. Кольцевой профиль отечественного производства работает на повышение прочности сцепления бетона с арматурой, а профили в форме серпа повышают стойкость к часто повторяющимся нагрузкам. Для армирования ленточного фундамента стоит выбирать кольцевой профиль отечественного производства. Порой можно встретить 4-сторонние серповидные профили, которые объединяют плюсы обоих типов.

Арматуру марки А400 (А-ІІІ) не рекомендуется варить для соединения стержней. Если варить сталь, то есть локально воздействовать высокой температурой, происходит значительное структурное ослабление стали. Эти изменения в стальных стержнях происходят на том участке, который варят, и в прилегающих участках на длину, которая равняется четырем диаметрам стержня в обе стороны. Если вы хотите варить соединение между стержнями, то вам следует выбирать специальные, предназначенные для этого классы, которые можно узнать по букве «С» в названии: А400С, А500С. Именно их можно варить для соединения стержней в каркас. Если вы не знаете, арматурой какого именно класса вы располагаете, но вам необходимо варить место соединения продольных стержней, то арматуру предварительно необходимо нагреть до 200 градусов по Цельсию, чтобы свести к минимуму потери стальной прочности. Длина сварного шва как минимум должна быть равной 10 диаметрам одного стержня свариваемой арматуры (45-55% длины стержня).

Сварка сетки

Варить отдельные стержни сетки железобетонного фундамента можно двумя видами контактной электрической сварки: стыковой и точечной.

Точечная контактная сварка основывается на использовании тепла, которое выделяется в местах контакта стержней во время пропускания электрического тока, чтобы разогреть металл на этих участках до температуры плавления. Осаживая разогретые стержни друг к другу, получается их надежное соединение. Контактной точечной сваркой можно варить узлы каркасов и сеток, которые представляют собой два или три пересекающихся стержня под углами 60 и 90 градусов.

Вязка прутьев

Схема конструкции фундамента.

Также требуется гнуть арматуру для изготовления соединительных элементов, которые работают на растяжение (лапка или стандартный крюк) и для армирования примыканий и углов. Некоторые строители производят армирование примыканий лент и углов ленточного фундамента, используя перекрестия стержневой арматуры. Этот метод является очень грубым нарушением типовых схем армирования примыканий и углов, которые ослабляют конструкцию. Такой способ может повлечь за собой расслоение бетона.

Класс А-ІІІ гнется в холодном состоянии на прямой угол по диаметру изгиба без потерей прочности. Если гнуть арматуру на 180 градусов, то прочность снизится на 10%. Сегодня работает минимум два очень распространенных и недопустимых способа гибки стержней. Недобросовестные рабочие, не желающие выполнять лишнюю работу, или надпиливают точку, где будет производиться гибка стержня, с помощью угловой отрезной машинки, или греют место сгиба паяльной лампой (автогеном или же на костре). Ясно, что оба приема в разы ослабляют стержни, что может повлечь разрушение их целостности под влиянием нагрузок. Запомните, что все типы должны гнуться в холодном состоянии, если другое не указано проектировщиком.

Схема расчета арматуры для фундамента.

Арматура А-ІІІ (А400) применяется для поперечного и продольного армирования фундамента. Для дополнительного (вспомогательного) поперечного армирования (хомуты) можно также использовать стержневую гладкую горячекатаную арматуру класса А-І (А240) или А-ІІ.

Еще для армирования фундамента можно применять конструктивную арматуру, которая монтируется для восприятия непредвиденных усилий (к примеру, усилия от температурных деформаций или усадки бетона). Следует по возможности устанавливать арматуру пространственными или укрупненными заранее подготовленными элементами, сокращая при этом объем использования отдельных стержней. С бетонной подушки (подготовки) на месте монтажа стержней должны удаляться грязь, пыль, мусор, лед и снег.

Поверхность

Стержни необходимо обезжиривать, очищать от всех неметаллических покрытий посредством металлической щетки. Допускается наличие на арматуре эпоксидного покрытия. Оно в разы снижает сцепление с поверхностью бетона, но также повышает стойкость к коррозионному процессу.

Разрешается наличие на стержнях арматуры неотслаивающейся ржавчины. Кстати, обыкновенная неотслаивающаяся ржавчина даже усиливает прочность сцепления бетонной поверхности с арматурой.

1pobetonu.ru

Фундамент забора: арматура и армирование

Обустройство фундамента забора

Все без исключения заборы, даже металлические с проволокой, всегда устанавливаются на прочных фундаментах, способных выдерживать большие нагрузки. Понятно, что никто не строит мощные конструкции, ведь это затратное дело и далеко не всегда оправдано.

Необходимость основы под ограждение

Армирование фундамента и столбов ограждения

Но основной этап возведения любого забора – это закладка фундамента, причем огромной популярностью пользуются именно ленточные основания. А, чтобы они были более прочными и долговечными, активно применяется армирование. Зачем делается армирование фундамента для забора:

• увеличение несущей способности оснований;
• снижение влияния вертикальных и горизонтальных подвижек почвы, а также стабилизация положения ленты;
• усиление прочности за счет дополнительного связывания бетонного раствора и блоков;
• снижение воздействия неоднородного грунта, а также различной массы отдельных конструкций;

Арматура препятствует растяжению, в результате которого возникают трещины, разрывы и локальные деформации.

Технология возведения фундамента для забора

Подготовка траншеи для установки армированного пояса ограждения

Для начала необходимо сделать выбор типа фундамента, материала столбов и перемычек, а также необходимо проведение геодезической разведки территории с целью определиться с типом грунтов и глубиной их промерзания:

1. Затем проводится разметка мест расположения будущего забора с точностью до полуметра, устанавливаются вехи и направляющие.
2. При необходимости, проводится выравнивание строительной площадки.
3. После установки всех вех и направляющих, нужно выкопать траншею на всей протяженности забора и засыпать дно песчано-гравийной подушкой.
4. Глубина траншеи, а также ширина опалубки, зависит от устойчивости почвы, климатических условий, глубины промерзания почвы и высоты расположения грунтовых вод. Также важную роль играет масса конструкции, ведь монолитные кирпичные заборы на бетонном основании весят намного больше, чем столбчатые ограды с проволочным ограждением.
5. Затем нужно сделать армирование будущего фундамента. Как правило, используются ряды продольной и вертикальной арматуры, которые связываются между собой. Арматуру нужно устанавливать таким образом, чтобы она была закрыта бетонным раствором и не контактировала с открытым воздухом или водой.

Затем возводится опалубка. Для этого используются деревянные доски, готовые щиты или листы рубероида. Устанавливается опалубка на высоту более 30 см от уровня грунта, укрепляется распорными брусьями и с внешней стороны засыпается грунтом или песком. Готовую опалубку вместе с арматурой нужно залить бетоном.

Особенности армирования ленточного фундамента для забора

Вязка арматуры для ленточного фундамента забора

Учитывая особенности конструкции ленточного основания, армировать нужно всю полезную площадь конструкции. Поэтому выбор арматуры, в каждом отдельном случае делается индивидуально с учетом множества факторов. При армировании ленты нужно помнить о ряде правил:

1. Выбирать металлическую арматуру диаметром 10 мм или больше, устанавливать ее горизонтально.
2. Вертикальная сетка может быть сечением и 8 мм, но соединять ее с продольной сеткой нужно только скрутками. Использовать сварку не рекомендуется, ведь после нагревания разрушается структура металла.
3. Металлический каркас должен иметь размеры, где ширина должна составлять половину высоты. Крайние грани прутьев должны быть спрятаны в бетоне, поэтому устанавливаются на расстоянии до 5 см от края опалубки.
4. Первые два прута ложатся на опоры, отступ от стены опалубки составляет 5 см. затем проводится укрепление горизонтальных и вертикальных прутьев с интервалом 40 см. На верхнюю кромку устанавливают горизонтальные ряды и тоже связывают между собой поперечинами.
5. Для связывания арматуры лучше использовать специальную гибкую проволоку и вязальный крючок. Лучше использовать проволоку длиной до 30 см, ее нужно сложить пополам и обвернуть по диагонали крестовины. Затем крючком соединить края и поворот, прочно закрутить.

Можно также использовать специальные завязочные насадки на шуруповерты или электрические крючки. Сварку использовать категорически запрещено.

Армирование столбчатых и каменных фундаментов

Обустройство арматурой столбчатого фундамента забора

Учитывая специфическую конструкцию таких заборов, армирование столбов проводится редко. Для этого нужно в готовое углубление установить вертикальные и продольные прутья арматуры диаметром 8 мм, обвязать их между собой и затем залить конструкцию бетоном.

Для получения большей жесткости, пруты рекомендуется приварить в верхней кромке к металлическим столбам, затем покрыть специальной гидроизоляцией типа жидкой резины. Тогда получается более жесткая конструкция, способная выдержать значительные нагрузки.

Но такое армирование нельзя использовать, если к столбам крепятся большие металлические листы. Ведь, если на листы воздействует сильный ветер, то их вырвет из земли вместе с бетоном, поэтому используется только ленточная конструкция.

Альтернативные виды арматуры для фундаментов

Вязка композитной арматуры для фундамента ограждения

Кроме металлической арматуры, также активно используется композитная арматура. В большинстве случаев, это стеклопластиковое волокно, которое обладает рядом ключевых преимуществ:

• стекловолокно прочнее металла, поэтому и меньше его нужно для армирования фундамента;
• композиты стойкие к атмосферному влиянию, не подвержено коррозии;
• они гибкие и легкие, поэтому легко транспортируются и быстро укладываются;
• обвязывается такая арматура пластиковыми стяжками;
• учитывая, что производители продают композитную арматуру в бухтах, то прямо на строительной площадке не составит труда порезать ее на куски необходимой длины. Таким образом, количество отходов будет минимальным.

Армировать также можно и подручными материалами, ведь к фундаментам для заборов предъявляется значительно меньше требований по прочности и надежности. Но лучше все сделать изначально правильно, чтобы получить максимально надежное и долговечное основание.

fundamentclub.ru

Какая арматура нужна для ленточного фундамента дома?

Несложная конструкция арматуры играет значительную роль при заливке ленточного фундамента для здания. От качественных характеристик армирующих прутьев зависит прочность фундамента, а значит, и долговечность всего строения. Какая арматура нужна для ленточного фундамента?

Характеристики фундамента

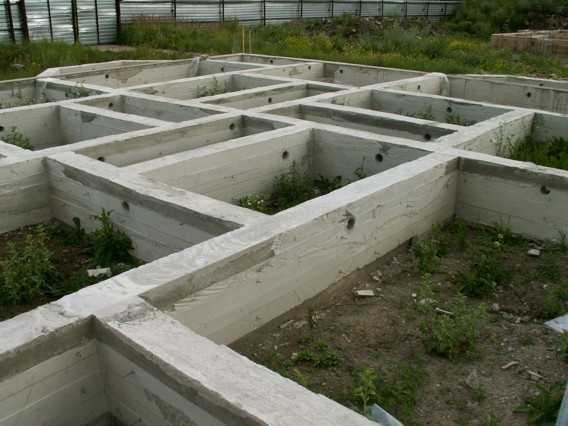

Сооружение малоэтажных зданий предполагает наличие ленточного основания. Такое основание легко построить, к тому же оно является наиболее экономичным вариантом. Преимуществом ленточного основания является то, что оно может заливаться без использования специальной строительной техники. Кроме того, такой вид фундамента способен выдерживать значительные нагрузки, что позволяет сооружать несколько этажей.

Ленточные фундаменты можно разделить на:

• монолитные;
• сборные конструкции;
• мелкозаглубленные, пригодные для сооружения конструкций из дерева и других легких материалов;
• глубоко заглубленные, которые используются в строении кирпичных домов с двумя или тремя этажами.

В зависимости от желаемого результата нужно верно рассчитать количество бетона, необходимое в качестве заливки основания, а также определиться, какая арматура нужна для ленточного фундамента дома.

Выбор вида арматуры

Какую арматуру используют для ленточного фундамента? На сегодняшний день наиболее популярными видами прутьев являются:

1. Стальные, диаметром не менее 5 мм для поперечных перекладин и 10 для продольных. От того, какой марки нужна арматура для ленточного фундамента, будет зависеть прочность всей ленточной конструкции. Применяют стальные прутья класса А с пределом текучести 400. Визуально можно определить следующие отличия марок — А 240 имеет гладкую поверхность, А 300 — кольцевой рисунок, А 400 — рисунок елочкой. Использование прутьев более низкого качества нецелесообразно.
2. Стеклопластиковые стержни отличаются стойкостью к коррозии, отсутствием электропроводности. Часто такой материал используют для строений, где важно избегать радиопомех. Прочность качественных стержней не уступает металлическим.

Для укладки основных продольных элементов арматуры используются исключительно прутья с ребристой поверхностью, так как это гарантирует лучшее сцепление с бетоном. Гладкие стержни применяются при создании боковых перемычек.

Категорически запрещено использовать в качестве арматуры следующие материалы:

• металлические трубы;
• сетку-рабицу;
• металлопрофиль;
• железные тросы.

Несоответствие требованиям к арматуре для ленточного фундамента может привести в проседанию основания и дальнейшему разрушению всей конструкции.

Диаметр арматуры для фундамента

Диаметр арматуры для ленточного фундамента определяет последующую прочность всей конструкции. Для того чтобы правильно выбрать нужный размер арматуры, следует учитывать параметры будущего строения. Например, максимальный диаметр при мелкозаглубленном основании и легкой конструкции всего дома будет лишней тратой средств. Часто используется арматура для ленточного фундамента дома диаметром 8-12 мм, это считается оптимальным для средних нагрузок.

Какие параметры арматуры следует учитывать:

• размер поперечного сечения стального прута должен составлять 0,1 % от площади сечения фундамента;
• при расчете диаметра учитывается длина фундаментной ленты и ее ширина;
• при длине фундамента больше 3 м продольно располагаются стальные прутья диаметром 10-12 мм, тогда как в качестве поперечного укрепления достаточно 5-6 мм.

Диаметр определяется индивидуально с учетом особенностей здания — строительного материала, габаритов, количества этажей.

Стандартная схема армирования

После того как определились с тем, какая арматура нужны для ленточного фундамента дома, следует разобраться с ее установкой. Для этого существует универсальная схема армирования, которая подходит практически для любого строения на ленточном фундаменте.

1. На дно заранее выкопанной траншеи выкладываются кирпичи высотой 5 см.
2. На кирпичи продольно укладываются стальные прутья большого диаметра.
3. С шагом примерно 50 см на уложенные прутья крепятся горизонтальные перемычки меньшего диаметра.
4. К углам образовавшихся ячеек прикрепляются вертикальные пруты.
5. К вертикальному укреплению привязываются длинные прутья.

Для того чтобы конструкция получилась максимально прочной, следует соблюдать технологию, указанную в СНиП 52-01-2003.

Соединение прутьев между собой может выполняться путем сварки или вязки проволокой. Второй метод значительно экономичнее, хотя по качеству не уступает классической сварке. Для его осуществления используется вязальная проволока, из которой образуются петли. В них продеваются прутья, после чего свободный край проволоки несколько раз перекручивается. Значительно упрощает задачу использование специального крючка.

Укрепление углов

При сооружении армирующей конструкции должное внимание следует уделить укреплению углов, на которые приходится большее количество веса сооружения. Армирование углов производится также для предотвращения нежелательных трещин или растяжений конструкции.

Угловые стержни запрещается располагать перпендикулярно друг к другу, их углы нужно загнуть. Важно обеспечить нахлест и соединить радиусными элементами все прутья. Величина перекрытия стержней, которые используются в угловой зоне, не должна превышать 25 см. В случае правильного армирования углов во время заполнения траншеи бетоном не произойдет разрушения усиливающего контура.

Укрепление различных зон ленточного фундамента требует правильного расчета количества стальных прутьев. Его недостача может привести к необходимости приобретения нужного количества материала, что грозит временной задержкой в строительстве.

Расчет количества арматуры

Сбор каркаса из арматуры для ленточного фундамента требует тщательного подсчета количества необходимого материала. Для того чтобы максимально упростить задачу и не использовать сложные формулы расчета, можно просто предварительно определить периметр будущей конструкции. Затем с учетом количества рядов стальных прутьев определяется количество продольных стержней.

Количество поперечной арматуры вычисляется путем учета высоты ленты и шага между стальными прутьями. При подсчете количества необходимого армирующего материала следует прибавить к общему количеству запас материала для образования стыков между прутьями.

Заливка фундамента

После определения, какой диаметр арматуры нужен для ленточного фундамента и его связки можно приступать к заливке самого фундамента. Раствор важно тщательно перемешать до однородной консистенции. Если нет возможности сделать это самостоятельно, можно заказать уже готовый.

Заливку нужно производить за один раз, периодически штыкуя раствор металлическим прутом во избежание пустот, которые значительно ухудшат качество основания.

Высыхание раствора должно производиться естественным путем в течение нескольких недель с периодическим смачиванием поверхности для предотвращения растрескивания бетона. Продолжать строительство можно только спустя несколько недель после заливки.

Необходимость армирования

Некоторые строители подвергают сомнению необходимость армирования ленточного основания, мотивируя это тем, что качественный бетон и без этого обладает достаточной крепостью. Однако это не так. Основание без дополнительного укрепления неустойчиво к движениям почвы.

Укрепляющий каркас используется для распределения нагрузки на основание, так как различные части дома могут иметь разный вес. Особенно такая конструкция нужна для ленточного фундамента, который будет поддержкой для тяжелой кирпичной постройки в несколько этажей.

Покупка материала

К покупке строительного материала можно приступать. если окончательно определились, какая арматура нужна для ленточного фундамента. Редко стальные прутья измеряются в погонных метрах, как при подсчетах нужного количества для строительства. Продавцы рассчитывают количество в килограммах.

Для того чтобы правильно рассчитать нужный вес строительного материала, специалисты рекомендуют воспользоваться таблицами из ГОСТа 5781-82 или ГОСТа 2590-88, в которых указан вес единицы стального прута. Цифры в обоих документах одинаковы, поэтому использование того или иного ГОСТа зависит лишь от личного удобства.

Необходимый инструмент для работы

При самостоятельном строительстве ленточного основания могут потребоваться следующие инструменты:

• водяной уровень, который применяется при устройстве канавы, он поможет выровнять стенки строго в вертикальном положении;
• для связывания стальных прутьев могут понадобиться пассатижи и кусачки или же специальный вязальный инструмент, который позволит выполнить работы быстрее;
• болгарка или шлифовальная машина, оснащенная кругами для резки металла с алмазным напылением для резки стальных прутьев;
• для сборки деревянной опалубки понадобится молоток, шуруповерт, а также длинные гвозди или саморезы;
• для самостоятельного замешивания бетонного раствора может понадобиться бетономешалка, которая позволит добиться равномерной консистенции, а также значительно сэкономит время и силы, если ее нет, можно заказать готовый раствор с доставкой или замешивать вручную при помощи большого корыта и лопаты.

Кроме данных инструментов, могут понадобиться вспомогательные — ведра, мастерки, лопаты, строительная тачка. Зачастую они приобретаются по мере необходимости.

Грамотное устройство каркаса для ленточного основания позволяет значительно повысить эксплуатационный срок здания. Также избавит от необходимости проведения частых ремонтных работ, которые могут понадобиться в связи с разрушениями некорректно возведенной постройки.

fb.ru

Зачем арматура в фундаменте. Арматура для фундамента. ArmaturaSila.ru

Как армировать фундамент?

Зачем армировать фундамент?

Бетон является не пластичным материалом и при растягивающем воздействии легко трескается. При воздействии сил морозного пучения со стороны грунта или при неравномерной нагрузке со стороны здания фундамент немного деформируется. При любой деформации в материале создаются с одной стороны зона сжатия, с другой — зона растяжения. Именно в зоне растяжения и происходят трещины. Чтобы предотвратить появление трещин фундамент нужно армировать.

Схема деформации фундамента: зона растяжения и зона сжатия при деформации.

Армирование фундамента заключается в том, что внутри бетонной конструкции располагается каркас из стальной арматуры. Сталь в отличие от бетона, гораздо более устойчива к растяжению и она принимает на себя растягивающую нагрузку.

Как армировать фундамент?

Армирование фундамента необходимо там, где, возможно, возникнут зоны растяжения. Наибольшее растяжение возникает на поверхности фундамента, поэтому армирование нужно делать достаточно близко к его поверхности. С другой стороны, чтобы предотвратить коррозию арматурного каркаса, он должен быть полностью защищен слоем бетона от внешнего воздействия. Таким образом, оптимальное расстояние заложенной арматуры от поверхности составляет 3-5 см.

Схема армирования фундамента: арматурный каркас располагается на расстоянии 5 см от поверхности.

Поскольку направления деформации заранее неизвестно, зоны растяжения могут быть как в верхней части фундамента (когда конструкция прогибается вверх), так и в нижней (когда середина фундамента прогибается вниз). Поэтому армировать фундамент сверху и снизу нужно арматурой большего диаметра (10-12 мм), причем эта арматура должна иметь обязательно ребристую поверхность, чтобы обеспечить лучший контакт с бетоном. Остальная часть арматурного каркаса (вертикальные и горизонтальные поперечные прутья арматуры) могут иметь меньший диаметр и гладкую поверхность.

При армировании ленточного фундамента, который обычно имеет ширину не более 40 см, можно использовать четыре прутка арматуры 10-16 мм, которые соединены между собой в каркас арматурой диаметром 6-8 мм. Расстояние между толстыми горизонтальными прутьями арматуры – 30 см (при ширине фундамента 40 см как раз по 5 см от поверхности). Ленточный фундамент имеет большую длину и сравнительно небольшую ширину, потому в нем будут возникать продольные растяжения, а поперечных скорее не будет вовсе. Так что горизонтальные поперечные и вертикальные прутья арматуры нужные скорее для создания каркаса, а не для того, чтобы принять на себя нагрузку. Поэтому они могут быть тоньше и гладкими.

Схема армирования угла ленточного фундамента: угол каркаса выполняется гнутыми прутками арматуры, концы которых уходят в стены фундамента.

Отдельное внимание стоит уделить армированию углов фундамента, ведь место, где возникнет деформация, тоже заранее неизвестно и максимальный изгиб может быть не в середине ленточного фундамента а в углу. Угол фундамента нужно армировать согнутой арматурой так, чтобы один её конец уходил в одну стенку фундамента, а другой конец — в другую.

А вот при армировании плитного фундамента нужно использовать толстую арматуру и для продольного, и для поперечного армирования: плита имеет большую ширину и изгиб в ней под нагрузкой может возникать в любых направлениях, кроме того, плитный фундамент может быть подвержен скручиванию.

Соединять арматурные прутья между собой рекомендуется при помощи проволоки. Не все сорта арматуры изготавливаются из сталей, которые можно сваривать. И даже если сталь можно варить, могут возникнуть проблемы: в месте сварки происходит перегрев стали, что меняет ее свойства; сварочный шов может быть недостаточно прочным; в месте сварки арматурный пруток станет тоньше и потеряет в прочности.

К этой статье есть подборка видео (количество видеороликов: 2)

Вязка арматуры необходима для того, чтобы собрать единый арматурный каркас будущего железобетонного сооружения – фундамента дома или его монолитных стен и перекрытий. Прутки арматуры связывают между собой в местах их пересечения с помощью стальной вязальной проволоки диаметром от 0,8 мм до 1,2 мм

Арматура – это сортовой металлопрокат, который используется в строительстве для армирования железобетонных конструкций, в том числе и фундаментов. Для армирования фундамента применяется гладкая арматура класса A-I и ребристая класса A-III.

Исходными данными для расчета количества арматуры для фундамента является тип фундамента (плитный, ленточный, столбчатый) и его конфигурация. Тип фундамента и параметры выбираются в зависимости от несущей способности грунта и нагрузки на фундамент.

Морозное пучение – это увеличение объема грунта при отрицательных температурах, то есть зимой. Происходит это из-за того, что влага, содержащаяся в грунте, при замерзании увеличивается в объеме. Силы морозного пучения действуют не только на основание фундамента, но и на его боковые стенки и способны выдавить фундамент дома из грунта.

Дата публикации: 14.07.2010 22:58:35

© 2009- «Строй своими руками»
Использование материалов сайта «Строй своими руками » разрешено только при условии размещения активной гипертекстовой ссылки на источник.

Полезная информация — Зачем, как и какое количество арматуры потребуется для армирования ленточного фундамента

Армирование ленточного фундамента.
Главная задача фундамента состоит в передаче нагрузки здания (сооружения) на грунт. Очевидно, что бетон в фундаменте будет испытывать внутреннее усилие на сжатие – сверху давят стены, снизу отпор грунта. Бетон, в отличие от арматуры, на сжатие работает очень хорошо. Так зачем в ленточном фундаменте применяется армирование

Зачем нужна арматура в ленточном фундаменте
В процессе эксплуатации здания неизбежно возникает осадка. Грунт под подошвой фундамента в условиях давления сверху уплотняется. Чем выше давление, тем сильнее происходит уплотнение. В том случае, если оно строго равномерно по всей протяженности ленточного фундамента, опасные внутренние усилия в фундаменте не возникают.
На практике такая ситуация встречается крайне редко. Не симметричность форм и нагрузок обуславливает неравномерное давление. С целью снижения неравномерности осадки в пределах одного здания обычно применяют фундаментные ленты разной ширины. Больше нагрузка – больше ширина. Но даже в этом случае полностью уравнять значения давлений под подошвой фундамента невозможно.

Кроме того, нельзя поручиться за абсолютную идеальность основания фундамента (грунта). Различные включения в грунтовой толще также формируют неравномерность осадок. Негативное влияние оказывает и неравномерная влажность. Протечка водонесущих коммуникаций, отсутствие отмостки с одной стороны, вероятность появления различных пристроек (дополнительная нагрузка дает дополнительную осадку) – всё это формирует неравномерность осадок.

Условно говоря, поверхность грунта под лентой фундамента стремится стать «кривой» по вертикальному направлению. Наиболее опасными участками становятся углы, а также места со значительными перепадами нагрузок (например, при переменной этажности, наличии колонн, дополнительно нагруженных пилонов и т.д.). Такая ситуация формирует в фундаментной ленте дополнительные внутренние напряжения в виде поперечных сил и изгибающих моментов. Для их восприятия в тело фундаментов вводят арматуру, так как без неё появятся трещины не только в ленте, но и в стенах.

Какая арматура нужна для фундамента
По материалу арматуру разделяют на два вида – стальную и композитную. Последняя появилась сравнительно недавно и, обладая рядом недостатков (как и преимуществ), на сегодняшний день редко применяется в частном строительстве.
Стальная арматура подразделяется на стержневую и проволочную. Для армирования ленточного фундамента применяется стержневая арматура периодического профиля в качестве основной (рабочей, ещё говорят «продольной») и гладкая в виде дополнительной (поперечной).

Рабочая арматура должна иметь хорошее сцепление с бетоном для обеспечения совместной работы. Такую арматуру делают с периодическим профилем, разделяя её на классы по прочности. По ГОСТу времён СССР для частного строительства применяется арматура класса A-III или её аналог по современному ГОСТу — A400. В качестве поперечной арматуры применяют гладкие стержни класса A-I или её современный аналог A240. Арматура по современному ГОСТу отличается несколько изменённым профилем (серповидный). Принципиальных отличий между ними нет.

Конструктивные требования к ленточным фундаментам и их армированию

В виду некоторой непредсказуемости степени неравномерности осадки точный расчёт требуемого диаметра для ленточного фундамента едва ли возможен. Поэтому за десятилетия строительства и эксплуатации зданий были выработаны конструктивные требования к армированию ленточного фундамента.
Диаметр рабочих стержней принимается не менее 12мм.
Рабочие (продольные) стержни объединяются в пространственные каркасы посредством поперечной арматуры методом сваривания или вязания.
Количество продольных стержней в каркасе не менее четырех (обычно шесть).
Шаг поперечного армирования назначается в пределах 200-600мм. Диаметр стержней 6-8мм.
Толщина ленточного фундамента обычно принимается равной 300мм.
Уязвимые места в углах и Т-образных пересечениях усиливаются арматурными вутами или лапками. Их диаметр принимается равным диаметру продольных стержней.
Схема армирования ленточного фундамента. Продольное стыкование рабочей арматуры. Армирование углов.

Схему армирования ленточного фундамента рассмотрим на примере одноэтажного дома с мансардой размером в плане 10×6м.

Продольное армирование выполнено шестью стержнями арматуры класса A-III диаметром 12мм. Поперечное – хомутами из арматуры класса A-I диаметром 8мм. Шаг хомутов принят в области углов и Т-образных пересечений 200мм, в остальных местах 600мм.

Углы и места Т-образных пересечений усилены угловыми и диагональными вутами из арматурных стержней класса A-III диаметром 12мм. Нахлест вут в области примыкания к продольным стержням принят 50 диаметров (50х12мм=600мм)

Полезная информация — Зачем, как и какое количество арматуры потребуется для армирования ленточного фундамента

Армирование ленточного фундамента.

Главная задача фундамента состоит в передаче нагрузки здания (сооружения) на грунт. Очевидно, что бетон в фундаменте будет испытывать внутреннее усилие на сжатие – сверху давят стены, снизу отпор грунта. Бетон, в отличие от арматуры, на сжатие работает очень хорошо. Так зачем в ленточном фундаменте применяется армирование

Зачем нужна арматура в ленточном фундаменте

В процессе эксплуатации здания неизбежно возникает осадка. Грунт под подошвой фундамента в условиях давления сверху уплотняется. Чем выше давление, тем сильнее происходит уплотнение. В том случае, если оно строго равномерно по всей протяженности ленточного фундамента, опасные внутренние усилия в фундаменте не возникают.
На практике такая ситуация встречается крайне редко. Не симметричность форм и нагрузок обуславливает неравномерное давление. С целью снижения неравномерности осадки в пределах одного здания обычно применяют фундаментные ленты разной ширины. Больше нагрузка – больше ширина. Но даже в этом случае полностью уравнять значения давлений под подошвой фундамента невозможно.

Кроме того, нельзя поручиться за абсолютную идеальность основания фундамента (грунта). Различные включения в грунтовой толще также формируют неравномерность осадок. Негативное влияние оказывает и неравномерная влажность. Протечка водонесущих коммуникаций, отсутствие отмостки с одной стороны, вероятность появления различных пристроек (дополнительная нагрузка дает дополнительную осадку) – всё это формирует неравномерность осадок.

Условно говоря, поверхность грунта под лентой фундамента стремится стать «кривой» по вертикальному направлению. Наиболее опасными участками становятся углы, а также места со значительными перепадами нагрузок (например, при переменной этажности, наличии колонн, дополнительно нагруженных пилонов и т.д.). Такая ситуация формирует в фундаментной ленте дополнительные внутренние напряжения в виде поперечных сил и изгибающих моментов. Для их восприятия в тело фундаментов вводят арматуру, так как без неё появятся трещины не только в ленте, но и в стенах.

Какая арматура нужна для фундамента

По материалу арматуру разделяют на два вида – стальную и композитную. Последняя появилась сравнительно недавно и, обладая рядом недостатков (как и преимуществ), на сегодняшний день редко применяется в частном строительстве.
Стальная арматура подразделяется на стержневую и проволочную. Для армирования ленточного фундамента применяется стержневая арматура периодического профиля в качестве основной (рабочей, ещё говорят «продольной») и гладкая в виде дополнительной (поперечной).

Рабочая арматура должна иметь хорошее сцепление с бетоном для обеспечения совместной работы. Такую арматуру делают с периодическим профилем, разделяя её на классы по прочности. По ГОСТу времён СССР для частного строительства применяется арматура класса A-III или её аналог по современному ГОСТу — A400. В качестве поперечной арматуры применяют гладкие стержни класса A-I или её современный аналог A240. Арматура по современному ГОСТу отличается несколько изменённым профилем (серповидный). Принципиальных отличий между ними нет.

Конструктивные требования к ленточным фундаментам и их армированию

В виду некоторой непредсказуемости степени неравномерности осадки точный расчёт требуемого диаметра для ленточного фундамента едва ли возможен. Поэтому за десятилетия строительства и эксплуатации зданий были выработаны конструктивные требования к армированию ленточного фундамента.
Диаметр рабочих стержней принимается не менее 12мм.
Рабочие (продольные) стержни объединяются в пространственные каркасы посредством поперечной арматуры методом сваривания или вязания.
Количество продольных стержней в каркасе не менее четырех (обычно шесть).
Шаг поперечного армирования назначается в пределах 200-600мм. Диаметр стержней 6-8мм.
Толщина ленточного фундамента обычно принимается равной 300мм.
Уязвимые места в углах и Т-образных пересечениях усиливаются арматурными вутами или лапками. Их диаметр принимается равным диаметру продольных стержней.
Схема армирования ленточного фундамента. Продольное стыкование рабочей арматуры. Армирование углов.

Схему армирования ленточного фундамента рассмотрим на примере одноэтажного дома с мансардой размером в плане 10×6м.

Продольное армирование выполнено шестью стержнями арматуры класса A-III диаметром 12мм. Поперечное – хомутами из арматуры класса A-I диаметром 8мм. Шаг хомутов принят в области углов и Т-образных пересечений 200мм, в остальных местах 600мм.

Углы и места Т-образных пересечений усилены угловыми и диагональными вутами из арматурных стержней класса A-III диаметром 12мм. Нахлест вут в области примыкания к продольным стержням принят 50 диаметров (50х12мм=600мм).

Источники: http://stroy-svoimi-rukami.ru/fundament/view/2/, http://www.moja-tula.ru/6881-poleznaya-informatsiya-zachem-kak-i-kakoe-kolichestvo-armaturyi-potrebuetsya-dlya-armirovaniya-lentochnogo-fundamenta-.html, http://www.my-71.ru/2848-poleznaya-informatsiya-zachem-kak-i-kakoe-kolichestvo-armaturyi-potrebuetsya-dlya-armirovaniya-lentochnogo-fundamenta.html

Комментариев пока нет!

armaturasila.ru

Можно ли гладкую арматуру фундамент. Арматура для фундамента. ArmaturaSila.ru

Подскажите, есть ли разница в том какой арматурой армировать бетонный фундамент — гладкой или периодичкой?

Не-е, гладкой арматуры не бывает. Гладкий — это прут. Закладка его в будущий фундамент не принесет никакой пользы, так как он будет как-бы скользить и проворачиваться в застывшем бетоне. Прут можно закладывать для придания прочности в отмостку, в самодельные оконные перемычки и т.п. А в фундаменте должна быть арматура (как вы говорите переодическая ). Она бывает горячекатанной и холоднокатанной. Какая лучше для этого дела — не знаю. Пусть ответят местные гуру.

Не-е, гладкой арматуры не бывает. Гладкий — это прут. Закладка его в будущий фундамент не принесет никакой пользы, так как он будет как-бы скользить и проворачиваться в застывшем бетоне. Прут можно закладывать для придания прочности в отмостку, в самодельные оконные перемычки и т.п. А в фундаменте должна быть арматура (как вы говорите переодическая ). Она бывает горячекатанной и холоднокатанной. Какая лучше для этого дела — не знаю. Пусть ответят местные гуру.
Бывает и гладкая и перИодического. И гладкую можно использовать и используют в фундаментах. (применение у них разное — в разных целях) Прут всего лишь одно из названий. Пряха понятней растолкует.

Бывает и гладкая и перИодического. И гладкую можно использовать и используют в фундаментах. (применение у них разное — в разных целях) Прут всего лишь одно из названий. Пряха понятней растолкует.

А кто может растолковать разницу между А300с и АIVс?

А кто может растолковать разницу между А300с и АIVс?

Азоос это А-IIс индекс -с обозначает ,что ар-ру можно варить .
А вообще набери в Гугеле Следующий текст: (сталь горячекатанная дляЖ/Б конструкций Гост578182 технические условия)
Не то ,что бы мне лень рассказывать ,просто
там все очень доступно описано ,и есть еще много дополнительной полезной информации.
Удачи и терпения:beer:

Азоос это А-IIс индекс -с обозначает ,что ар-ру можно варить .
А вообще набери в Гугеле Следующий текст: (сталь горячекатанная дляЖ/Б конструкций Гост578182 технические условия)
Не то ,что бы мне лень рассказывать ,просто
там все очень доступно описано ,и есть еще много дополнительной полезной информации.
Удачи и терпения:beer:

Спасибо, теперь ясно — что из чего. но вот что — ДЛЯ чего?
Вопрос остается открытым.
Мне архитектор нарисовал в проекте А300с, а конструктор сказала, что это не годится и нужно А400.
А вот сегодня еще один человек (КИСИ закончил) сказал, что для фундаментной плиты вроде как AII(А300) хватит. вот если для монолитной ж/б плиты межэтажного перекрытия, то тогда А400 нужно.

Армируйте по старинке рефленной и все будет хорошо.:Yahoo!:

Интересный тест для прорабов и строителей (из тех с кем мне пришлось столкнуться никто не прошел)
Спросите где у арматуры можно померять диаметр, чтоб проверить ее соответствие (мы часто слышим — 8-10-12-14, а простой вопрос где это померять ставит в тупик). Одни скажу по диаметральным выступам, другие по ребрам и т.д.
Правильно — у нее НЕЛЬЗЯ точно померять диаметр 🙂 Это условная величина соответствующая круглому аналогу по ПЛОЩАДИ СЕЧЕНИЯ.

Интересный тест для прорабов и строителей (из тех с кем мне пришлось столкнуться никто не прошел)
Спросите где у арматуры можно померять диаметр, чтоб проверить ее соответствие (мы часто слышим — 8-10-12-14, а простой вопрос где это померять ставит в тупик). Одни скажу по диаметральным выступам, другие по ребрам и т.д.
Правильно — у нее НЕЛЬЗЯ точно померять диаметр 🙂 Это условная величина соответствующая круглому аналогу по ПЛОЩАДИ СЕЧЕНИЯ.

Вообще то ГОСТ ссылку на котрый я давал выше четко указывает ,где нужно мерять диаметр в арматуре периодического профиля и еще очень полезно знать об отклонениях от номинальных размеров ,следовательно и веса погонного метра (из за которого очень часто заказчик с подрядчиком не могут найти общий язык):beer:

Интересный тест для прорабов и строителей (из тех с кем мне пришлось столкнуться никто не прошел)
Спросите где у арматуры можно померять диаметр, чтоб проверить ее соответствие (мы часто слышим — 8-10-12-14, а простой вопрос где это померять ставит в тупик). Одни скажу по диаметральным выступам, другие по ребрам и т.д.
Правильно — у нее НЕЛЬЗЯ точно померять диаметр 🙂 Это условная величина соответствующая круглому аналогу по ПЛОЩАДИ СЕЧЕНИЯ.

Я не знаток, но вроде бы диаметр любого изделия определяется по максимальному диаметру. Поправте меня, если не так.
А вот цитата из книжки: Номера сечений соответствуют диаметрам в мм круглых стержней, равновеликих по площади поперечного сечения . То есть берется прут диаметром 8 мм. Из него делается арматурная сталь периодического профиля, проще говоря арматура, (горячекатаным или холоднокатаным способом). И получаем арматуру 8 мм.
У меня с логикой не все в порядке:)

Я не знаток, но вроде бы диаметр любого изделия определяется по максимальному диаметру. Поправте меня, если не так.
А вот цитата из книжки: Номера сечений соответствуют диаметрам в мм круглых стержней, равновеликих по площади поперечного сечения . То есть берется прут диаметром 8 мм. Из него делается арматурная сталь периодического профиля, проще говоря арматура, (горячекатаным или холоднокатаным способом). И получаем арматуру 8 мм.
У меня с логикой не все в порядке:)

Все правильно! Только вот зачастую работяги хватают штангельциркуль и пытаются найти в каком месте его померять.
При прокатке круглого прутка и накатке на него насечек образуются меньшие и большие диаметры (впадинки и насечки) и нет искомого 🙂

Арматура киев цена купить
www.budkombinat.com.ua
Вам нужна арматура? Цена + Качество
Доставка бесплатно, 096 946 80 68
ул. Будиндустрии 5, Киев

Как вязать арматуру для фундамента

Строительство обычно является весьма затратным занятием, поэтому многие владельцы недвижимости задаются вопросом, можно ли сократить расходы на возведение дома, выполнив такую процедуру, как вязка арматуры для фундамента своими руками. Практически все специалисты отвечают на данный вопрос положительно, однако, чтобы возведение фундамента прошло гладко, следует в деталях изучить технологию проведения данной процедуры. Как правило, во многих пособиях по строительству домов про армирование фундамента своими руками ничего не сказано, поэтому данная процедура зачастую осуществляется неправильно, что в результате может привести к разрушению конструкции дома.

Способы соединения армирующих изделий

На данный момент существует два способа соединения армирующих элементов — это сварка и вязка проволокой. Каждый из этих способов имеет как достоинства, так и недостатки.

Многие думают, что крепление при помощи сварки самое надежное и эффективное, однако в действительности это не так. Более того, данный способ соединения имеет множество недостатков. В первую очередь, это увеличение затрат на возведение конструкции, поскольку нужно привлекать специалистов-сварщиков, а их услуги не дешевы. К тому же при работе сварочных аппаратов значительно возрастает количество потребляемой электроэнергии.

Также следует отметить, что сварка делает арматуру более хрупкой. Места, соединенные контактным способом, больше других подвергаются коррозии и разрушению.

Еще один недостаток данного способа заключается в том, что контактное соединение (сварка) повышает жесткость каркаса, то есть блоки арматуры могут быть повреждены или попросту сломаны в процессе уплотнения бетона или усадки здания.

Вязка арматуры проволокой способна решить все перечисленные проблемы.

Подготовка к армированию

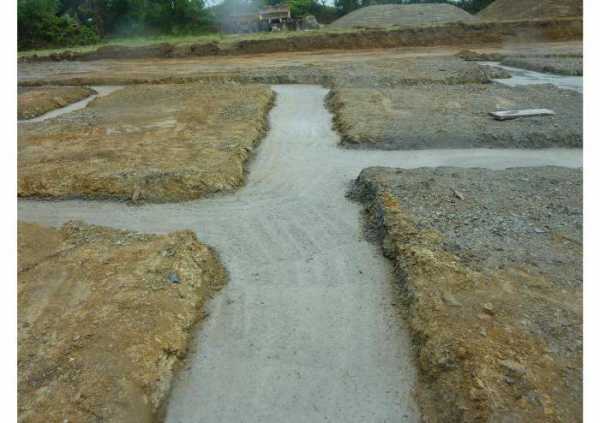

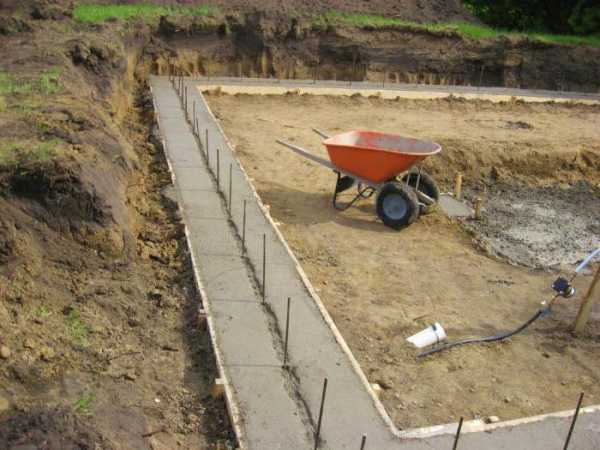

В первую очередь роют котлован или траншею, которая повторяет контуры внешних и несущих стен будущего дома. Исходя из этажности здания, типа и глубины промерзания почвы определяется глубина траншеи. На дно котлована необходимо выложить подушку из смеси песка и мелкого щебня, после чего утрамбовать. Если Вы планируете сделать железобетонный или ленточный фундамент. то вдоль стен траншеи нужно установить опалубку, которая изготавливается из досок или листов металла. Далее можно приступать к армированию. Нужно помнить, что длина прутов или других металлических элементов должна соответствовать глубине траншеи.

Перед тем, как будете вязать арматуру для фундамента, нужно определиться с ее типом и количеством. В качестве армирующих элементов могут быть использованы металлические пруты различного диаметра, толстая проволока или сетка. Чтобы сделать правильный выбор необходимо произвести расчет нагрузки на фундамент. Конечно, можно сделать это самостоятельно, но для точности результатов рекомендуется обратиться за помощью к профессиональному инженеру строителю, который сделает проектную документацию на фундамент, содержащую подробный чертеж на обвязку арматуры.

Чтобы связка арматуры прошла гладко, следует придерживать определенной последовательности работ.

На первом этапе работ необходимо подготовить арматуру. Если на ее поверхности обнаружены грязь или ржавчина, то сначала их необходимо тщательно убрать при помощи металлической щетки, и только потом вязать арматуру на фундамент. Если пруты имеют искривления, то их выпрямляют при помощи молотка или прокаточного станка. Чтобы выполнить эти работы достаточно сил одного человека, а вот чтобы провести строповку понадобятся уже двое рабочих.

Технологический процесс вязки арматуры

Процесс вязки является достаточно сложным и трудоемким, поэтому профессиональные специалисты все время пытались как-то его автоматизировать. Именно так возникли определенные пистолеты, которые значительно снижают время проведения работ. Хотя эти пистолеты и управляются человеком, но они сводят его участие непосредственно по вязке к минимуму, при этом качество соединений получается более высоким.

Человек не всегда может сохранить момент затяжки проволоки, а вот пистолет справится с этой задачей без проблем. Кроме того, он очень удобен и прост в эксплуатации. Пистолетную насадку нужно поставить в нужное место, затем нажать на кнопку и готово.

Инструмент приводится в действие за счет аккумулятора. Чтобы создать одно соединения нужно потратить чуть меньше секунды, а в некоторых устройствах время увеличивается до двух. Вязка производится проволокой, которая поставляется в виде сменных катушек. Как правило, они продаются вместе с пистолетом. Разумеется, на все объекты проволоки не хватит, поэтому нужно будет докупать необходимое количество.

Несмотря на то, что автоматизированный способ вязки арматуры дает хорошие результаты, на данный момент ручной способ является самым популярным — именно он чаще всего применяется в частном строительстве. Перед тем, как вязать арматуру для фундамента, следует запастись несколькими вязальными крюками. Их можно приобрести в магазине, а можно сделать самостоятельно, согнув электрод или заточив ручку рабочего мастерка. Не нужно забывать и о личной безопасности, следует заранее позаботиться о средствах индивидуальной защиты — защитные очки, брезентовый костюм и рукавицы из плотного материала защитят глаза и кожные покровы от повреждений металлом.

Помните, что первый раз крепить арматуру лучше всего под контролем опытного специалиста, который покажет, как правильно связать арматуру для фундамента и укажет на допущенные ошибки.

Для вязки арматуры также Вам придется приобрести проволоку, которую чаще всего изготавливают из стали. Данная проволока очень пластична, даже при многократном перекручивании и сгибании-разгибании она не ломается. Ее диаметр составляет примерно 0,8-1,2 мм, толщина зависит от конфигурации и размера используемой арматуры.

Чтобы фундамент получился прочным, при вязке металлических конструкций пруты арматуры рекомендуется крепить внахлест. При этом площадь пересечения должна составлять не менее 25% от длины элемента арматуры.

Обвязка арматуры каркаса фундамента производится в трех местах — в верхней и нижней частях нахлеста, а также посередине. Рекомендуется производить вязку в следующем порядке.

Сложенную вдвое проволоку следует взять в левую руку, а в правую — вязальный крючок. Далее нужно проволоку подвести под арматуру, в петлю ввести крюк, а свободный край натянуть. После этого крюком захватывают проволоку и протягивают через петлю. Проволоку нужно закрепить, вращая крючок вокруг своей оси и обрезать.

Трудности могут возникнуть, если при вязке арматуры для фундамента используются гладкие пруты. В этом случае проволока будет постоянно соскальзывать, а вязальные крюки разгибаться или ломаться. Специалисты рекомендуют тогда использовать пассатижи или автоматический пистолет.

Как уже говорилось, произвести вязку арматуры без посторонней помощи и советов очень сложно. Поэтому, если Вы не чувствуете полной уверенности в собственных силах, то к процессу армирования следует привлечь профессионалов.

Источники: http://www.stroimdom.com.ua/forum/archive/index.php/t-19977.html, http://estroyka.com/story/kak-vyazat-armaturu-dlya-fundamenta

Комментариев пока нет!

armaturasila.ru
