Какая арматура нужна для ленточного фундамента: таблица расчета по диаметру

На сегодняшний день, благодаря своей эффективности и надежности, ленточный фундамент завоевал популярность в промышленном и частном масштабе. В строительной сфере применяют различные технологии возведения основания под складские и жилые помещения, однако гарантировать долговечность постройки на слабых грунтах может только данный вид фундамента. На первый взгляд одни положительные моменты, но есть и свои минусы. Данный тип основания очень трудоемкий и обходится недешево. На стоимость всей постройки влияет высокая цена арматуры, о которой мы сегодня и поговорим.

Зачем нужно армирование



За все время своей эксплуатации на протяжении десятков лет фундамент, в нашем случае ленточный, испытывает на себе различную нагрузку. Чаще всего она неравномерное, что вызвано особенностями конструкции сооружения либо качеством грунта, на котором возведено помещение. Если бы не фундамент, здание рушилось у основания за счет сжатия конструкции. Металл в теле фундамента препятствует растяжению основания. Такие места можно увидеть на неукрепленном фундаменте посредством обнаружения трещин. Поэтому армирование является необходимым мероприятием при возведении любого вида фундамента. Кроме самой арматуры для качественного проведения работ вам понадобится выполнить правильные расчеты.

Нагрузка на фундамент

Для того чтобы узнать, какую именно арматуру применять при изготовлении металлического каркаса и какую нагрузку будет испытывать будущее основание, нужно быть готовым провести не совсем легкие расчеты, которые в основном выполняются профессионалом на этапе проектирования дома. Давайте попробуем узнать, сколько, а главное, какая арматура нужна для ленточного фундамента.

Диаметр поперечной и вертикальной арматуры

Сегодня можно найти в сети таблицы, из которых легко узнать, арматура какого диаметра нужна для связи с продольными металлическими стержнями при вязке каркаса. Так, если поперечное сечение фундамента (ленты) меньше 800 мм, следует применять вертикальную арматуру с диаметром от 6 мм и более. В ином случае диаметр составит более 8 мм. Для поперечной арматуры все очень просто – не меньше 6 мм.

Диаметр продольной арматуры

Здесь картина выглядит немного иначе. Первым делом нам необходимо найти площадь сечения нашей будущей ленты фундамента. Для этого умножаем высоту и ширину, например: наш фундамент имеет такие габариты: высота 95 см, ширина 45 см, площадь в таком случае будет равняться 45*95 = 4275 кв.см.

Далее чтобы найти площадь сечения арматуры, которая подойдет под наше основание, мы делим получившееся значение на 1000, т.к. она должна быть равна 0.1% от площади сечения основания. Итак, у на вышло:  4275/1000=4.3 кв. см.

Конечно, теперь можно вручную высчитать необходимый диаметр для арматуры, однако можно воспользоваться нижеприведенной таблицей, где в зависимости от количества прутов в сечении можно легко подобрать нужным нам диаметр арматурного стержня.





Диаметр арматуры Кол-во прутов в сечении
1 2 3 4 5 6 7 8 9
6 0,28 0,57 0,85 1,13 1,415 1,698 1,981 2,264 2,547
8 0,5 1,01 1,52 2,03 2,54 3,05 3,56 4,07 4,58
10 0,79 1,57 2,35 3,13 3,91 4,69 5,47 6,25 7,03
12 1,13 2,26 3,39 4,52 5,65 6,78 7,91 9,04 10,17
14 1,54 3,08 4,62 6,16 7,7 9,24 10,78 12,32 13,86
16 2,01 4,02 6,03 8,04 10,05 12,06 14,07 16,08 18,09
18 2,55 5,09 7,63 10,17 12,71 15,25 17,79 20,33 22,87
20 3,14 6,28 9,42 12,56 15,7 18,84 21,98 25,12 28,26
22 3,8 7,6 11,4 15,2 19 22,8 26,6 30,4 34,2
25 4,92 9,82 14,72 19,62 24,52 29,42 34,32 39,22 44,12



Т.к. наш фундамент будет расположен под жилым помещением, для его армирования используем 4 прута. Смотрим в таблицу и видим, что ближайшее значение к получившемуся 4.3 кв. см., — 4.52, которое соответствует металлическому пруту с диаметром 12 мм. В случае если бы мы использовали при строительстве 6 прутов арматуры, то использовать бы пришлось металлические стержни с диаметром 10 мм.

Сколько потребуется арматуры

Ленточное основание под постройку имеет свои особенности и не похоже на остальные типы фундамента, главное из которых, — это высота, которая значительно превышает ширину. В виду этого мы имеем возможность применять металлические стержни с небольшой площадью сечения. При вязке каркаса из арматуры нам потребуются прутья для изготовления горизонтальных ребер, вертикальных и поперечных.

Основную часть нагрузки будет принимать на себя каркас, находящийся в продольном направлении. Прутья для него располагаются в двух плоскостях вне зависимости от габаритов основания. Прутья укладываются в траншею на расстоянии не менее 5 см от дна, боковых сторон и от предположительной высоты готового фундамента. Связываются продольные прутья арматурой с меньшим диаметром. На расстоянии 30-40 см друг от друга вяжутся поперечные и вертикальные металлические стержни, к которым прикрепляют два верхних связанных прута.

Если дом возводится на слабом или пучинистом грунте, то расходуемое количество металлических стержней необходимо увеличить в несколько раз в каждом поясе. Длина прутьев напрямую зависит от габаритов будущего строения и количества, несущих на себе нагрузку, стен. Например, если каркас изготавливать для здания 8х8 метров с одной несущей стеной, то длина прута для одного ребра каркаса будет составлять 40 м, т.е. для всего каркаса потребуется не менее 160 м арматуры для продольной укладки.

Для вертикальной и поперечной вязки кроме проволоки, которой, кстати, понадобится в среднем метров 70, нам необходимо будет 120 метров арматуры с меньшим диаметром. Они будут обеспечивать жесткость всему каркасу, принимать на себя боковую нагрузку, а нижняя часть конструкции еще и нагрузку на изгиб.

В заключении хотелось бы сказать, что весь расходный материал, как и арматура, полностью зависит от габаритов сооружения. Все подсчеты и вычисления необходимо делать еще на этапе проектирования. Точное соблюдение данных рекомендаций, технологии строительства и профессиональное исполнение строительных работ гарантирует эксплуатацию ленточного основания на протяжении не менее 150 лет.

Видеоотзыв о том какую арматуру выбрать металлическую или из стеклопластика:


stroimtovarishi.ru

Диаметр арматуры для ленточного фундамента

Основой любого прочного здания строения является правильно устроенный фундамент. На протяжении всего срока службы постройки на него будут оказывать влияние разные внешние факторы: масса от кровли и стен здания, пучение грунта, в зимний период вес выпавшего снега. В результате фундамент может деформироваться, проседать и со временем может начать трескаться, что станет причиной разрушения всего здания.

Почему нарушается целостность фундамента и как это предотвратить?

Бетон, по своим свойствам, хрупкий и неэластичный материал, и при нагрузке он начинает трескаться и деформируется. На различных участках фундамента давление на него неравно, по этой причине и внутренние напряжения в нем отличаются.

В результате появляется участки с зонами сжатия и растяжения, вот на отрезках максимального растяжения на фундаменте и образуются трещины, если его армирование выполнено неправильно.

Важно! Использование арматуры необходимого сечения, усилит ленточный фундамент, и он будет способен выдержать нагрузку строения, и не произойдет его дополнительной усадки.

Внутри бетона создают стальной каркас, на который передается давление. А так как металл способен хорошо переносить давление на растяжение, бетонный фундамент легче переноси внешние воздействия.

Виды арматуры

Как основную арматуру для фундаментов применяют изделия класса А2: А 300, А3 – А400, А5 – А800, А6 – А1000. Прутья этого материала производят из прочной стали горячей прокатки, с поверхностью, покрытой специальным рифлением, благодаря которому материал прочно сцепляется с бетоном. Как дополнительную поддержку по вертикали используют стержневую гладкую арматуру горячей прокатки с маркировкой А240 класса А1.

Чаще всего основную арматуру устраивают из прутка диаметром 10-14 мм, но лучше для этой цели подойдет материал толщины, заранее просчитанной во время проектирования здания. Для очень тяжелых построек, применяют изделия до 22 мм диаметром. Сечение вспомогательной арматуры принимается в пределах 4-10 мм.

Материал разных марок бывает как рифленый, так и без каких-либо насечек, для основной арматуры подходят исключительно рифленые прутья, для вспомогательной можно использовать как рифленые, так и гладкие изделия.

Традиционно производят арматуру из прочного металла, но недавно на рынке появилась и из новейшего материала – стеклопластика. По словам профессионалов, они по прочности не хуже металла, а масса меньше кроме того этой арматуре не страшна коррозия.

Расчет арматуры необходимой для устройства фундамента

Учитывая рекомендации специалистов, при 40 см ширине ленты фундамента, между продольно расположенными прутьями арматурного каркаса необходимо по горизонтали расстояние 30 см и пустое пространство 5 см по обеим сторонам.

С учетом состава грунта на участке, нагрузки на фундамент и глубины траншеи, между прутьями по вертикали необходимо пространство в пределах 10-30 см.

Расчет необходимого количества арматуры

Подсчитывают общую длину стен. К примеру, у дома основание 6 м шириной, 12 м длиной и есть 6 м перегородка, общая длина (12+6)х2+6=42 м.

  1. В основном применяют 4-х стержневую систему для арматурного каркаса, значит, общую длину необходимо умножить на 4 = 168 м;
  2. Необходимо принять в расчет напуск прутов на стыках, по этой причине к общей длине материала добавляют 10-15%, в результате выходит 168+ 17=185 м длина основной арматуры, расположенной по горизонтали арматурного каркаса;
  3. После этого подсчитывают необходимое количество прутов, расположенных по вертикали и поперек фундамента. Ширина фундамента равна 35 см, и 90 см его высота. Подсчитываем сечение, которое равно 35х2+90х2=250 см, это значит, нам необходимо использовать 2,5 м прута на каждые 50 см длины фундамента;
  4. Делим общую длину наружных стен на 50 см и сколько на них необходимо таких отрезков: 12 м: 50 см, результат 24 штуки, учитываем по углам 2 дополнительных = 26 шт;
  5. Таким же образом рассчитываем, сколько потребуется по длине перегородки 6 м, результат около 10 шт;
  6. Подсчитываем общую сумму 26х2 + 10х3 = 82 шт;
  7. По расчетам на 1 отрезок в 50 см необходимо 2.5 м арматуры, рассчитываем общее количество необходимого материала: 82 шт. х 2,5 м результат = 205 м.

Во время подсчетов не забывайте, что в отдельных случаях вертикальные прутья арматуры для устойчивости слегка заглубляют в грунт, по этой причине их высоту необходимо увеличить на необходимую величину. Чтобы не путаться во множестве данных сделайте схему, указав участки, где будут все места соединений арматуры, где разместятся ее вертикальные и горизонтальные прутья.

Расчет диаметра прутьев арматуры

По требованиям СП 52-101-2003, наибольшее расстояние между проходящими параллельно нитками арматуры, не должно превышать 40 см. Между боковой частью фундамента и крайним прутом арматуры 5 см. При ширине основания здания свыше 50 см, рационально для армирования применять схему с 6 стержнями.

Расчет сечения прутьев в арматурном каркасе

Диаметр этой арматуры нужно выбирать с учетом данных таблицы:

Расположение арматуры Наименьшее сечение прутьев
Вертикальное при высоте фундамента до 80 см 6 мм
Вертикальное при высоте фундамента свыше 80 см 8 мм
Поперечные прутья 6 мм

При возведении 1-2 этажных зданий, обычно, для поперечного и вертикального армирования применяют прутья 8 мм сечением, и этого для ленточных фундаментов небольших зданий достаточно.

Сечение продольных прутьев

По требованиям СНиП 52-01-2003, наименьший диаметр продольных прутьев для ленточного фундамента должен быть 0,1% от сечения ленты основания. Площадь среза фундамента подсчитать просто — высоту ленты умножают на ее ширину, к примеру, для ленты 1 м высотой и 40 см шириной, сечения составляет 4000 см2, для нее подбирают арматуру со срезом равным 0,1% от сечения ленты 4000 см2 / 1000 = 4см2.

Чтобы не высчитывать диаметр каждого прута, можно взять информацию из таблицы. Она облегчит подбор арматуры для фундамента по сечению. В таблице есть мизерные неточности в результате округления чисел, их можно не учитывать:

Сечение прута, мм Требуемый диаметр прута арматуры см2, с учетом их количества в ленте фундамента
1 2 3 4 5 6 7 8 9
6 0,28 0,57 0,85 1,13 1,41 1,7 1,98 2,26 2,54
8 0,5 1,01 1,51 2,01 2,51 3,02 3,52 4,02 4,53
10 0,79 1,57 2,36 3,14 3,93 4,71 5,50 6,28 7,07
12 1,13 2,26 3,39 4,52 5,65 6,79 7,92 9,05 10,18
14 1,54 3,08 4,62 6,16 7,69 9,23 10,77 12,31 13,85
16 2,01 4,02 6,03 8,04 10,05 12,06 14,07 16,08 18,10
18 2,55 5,09 7,63 10,18 12,72 15,27 17,81 20,36 22,90
20 3,14 6,28 9,42 12,56 15,71 18,85 21,99 25,13 28,28
22 3,80 7,60 11,40 15,20 19,00 22,81 26,61 30,41 34,21
25 4,91 9,82 14,73 19,63 24,54 29,45 34,36 39,27 44,18

Внимание: При протяженности фундамента до 3м, наименьшее сечение продольных прутьев должно быть 10мм. Если протяженность фундамента превышает 3м, то наименьшее сечение прута 12мм. В результате мы получили минимальную площадь диаметра арматуры на срезе ленточного фундамента.

Если фундамент здания 40 см шириной, то достаточно армировать его 4 стержнями. Находим в таблице столбик с 4 стержневой арматурой, и выбираем самое удобное для ваших условий значение. В результате определяем, что для основания высотой 1 м и 40 см шириной, с армированием 4 прутками, то лучше всего подходит арматура 12мм сечением, ведь 4 стержня этого диаметра сечением 4,52 см2.

Подсчет требуемого диаметра для каркаса из 6 прутков выполняют аналогичным образом, единственное отличие в том, что данные берут из столбика для 6 стержней.

Продольную арматуру при устройстве ленточного диаметра берут только одинаковую, если у вас материал с разным сечением, то более толстые стержни располагают в нижнем ряду.

Цены на арматуру

Арматуру реализуют в бухтах и прутках, точные цены на материал зависят от расстояния от склада и размера партии. При подсчете необходимого для строительства количества материала, ее учитывают в метрах. Во время приобретения арматуры, ее стоимость рассчитывают в тоннах.

Для более ясного представления о стоимости материала, необходимо принимать в расчет такие показатели:

  1. Разновидность арматуры, необходимой для возведения здания (стальная, базальтовая или стеклопластиковая).
  2. Диаметр, класс и марка материала.
  3. Масса 1 погонного метра арматуры, которая измеряется в килограммах.
  4. Количество погонных метров материала в 1 тонне.
  5. Стоимость ее за 1 метр.

Чтобы точно подсчитать, во сколько вам обойдется 1 м арматуры, потребуется знать стоимость ее 1 тонны, которую делят на количество метров в 1 тонне. В среднем арматура стоит от 7 р/кг до 25 р/кг.

househill.ru

Диаметр арматуры для ленточного фундамента

Диаметр арматуры для ленточного фундамента требует обязательный расчетов под будущее строение, результат которых покажет точное достаточное сечение армированных прутьев. В данном расчете учитываются две группы предельных значений по жесткости и прочности.

Строительство зданий и сооружений начинается с проведения расчета и закладки основания. Причем продолжительность службы строения, а также его надежность и прочность в полной мере зависят от точности выполнения расчета.

Фундамент – это основа всех капитальных строений. Он служит для перераспределения на почву принимаемой нагрузки. Верхняя поверхность фундамента называется обрезом, она играет роль основания для стен, нижняя же плоскость, называемая подошвой, распределяет полученные нагрузки.

Характеристики ленточной несущей конструкции

Сегодня в сфере строительства широкое распространение получил фундамент, выполненный из железобетона. Благодаря простой технологии такой тип основания можно легко смонтировать, не используя при этом спецтехнику и грузоподъемные механизмы. Главное, правильно подобрать сечение, определить заглубление, диаметр арматуры для ленточного фундамента.

Широкое распространение основание ленточного типа получило из-за того, что его можно обустроить практически на любом типе почвы, а также благодаря большому сроку службы – около 150 лет. Эти показатели обеспечиваются качеством бетонной смеси и эффективно выполненным армированием.

Бетон, невзирая на его высокие эксплуатационные характеристики, является хрупким стройматериалом, поэтому даже при малых движениях он подвергается разрушению. Армирование предназначено для придания бетону особой пластичности и выполняется с помощью стальных прутьев. Для того чтобы улучшить сцепление с бетонной смесью основная часть поверхности прутьев выполняется ребристой.

Выбор металлических прутьев

Расчет общей нагрузки, распределяемой на основание, а также выбор диаметра арматуры осуществляется в процессе проектирования здания. Какое же сечение считается оптимальным?

В основном в строительстве применяется стальной прут диаметром 10−12 мм, но встречается и аналоги 14 сантиметров. В редких случаях при возведении легких построек на не пучинистых почвах применяют арматуру, толщина которой 8 мм.

Схема армирования

Схематическое изображение вариантов армирования

Дабы придать особую прочность фундаменту необходимо укрепить обе его плоскости. С этой целью сооружают металлический каркас, состоящий из двух горизонтальных рядов металлических прутьев, и соединенных между собой вертикальными перемычками.

Горизонтальные прутья, расположенные продольно, принимают на себя основную нагрузку, а горизонтальные, расположенные поперечно, наряду с вертикальными прутьями придают основанию дополнительную прочность. На практике, достаточно использовать четыре продольных горизонтальных прута – два снизу и два сверху.

Допустимо в качестве вертикальных перемычек использовать гладкие прутья. Расстояние между соседними вертикальными перемычками должно быть одинаковым и лежит в пределах 0,3−0,8 м.

Важно знать, что расстояние между горизонтальными соседними прутьями, расположенными продольно, должно быть не менее 0,3 м, а для защиты материала от коррозии арматуру на 5 см заглубляют в бетонный раствор.

Расчет арматуры для ленточного основания

Расчет диаметра арматуры для ленточной несущей строительной конструкции может выполнятся по следующей формуле:

Ширину ленты (см) * Высоту ленты (см) * 0.1% = необходимая площать сечения арматуры.

Пример: Ширина 100 см * Высота 50 см * 0.1% = 5 квадратных сантиметра

Если схема армирования выбрана, то приступают к расчету нужного для строительства материала. Следует определить, какое количество стального прута потребуется. Для этого к периметру новостройки прибавляют сумму длин всех стен, которые будут стоять на основании, и умножить полученный результат на указанное в схеме количество прутьев.

Когда нет возможности приобрести прутья заданной длины, и застройщик решает соединять отрезки, то выполнять это следует с метровым нахлестом. Нахлест также учитывается при выполнении расчетов.

Крайне редко можно приобрести стальной прут необходимой длины. В основном такой товар продается на вес. Для точного определения длины прута относительно веса, достаточно обратиться за помощью к справочнику, где указана таблица расчета арматуры.

Многие крупные заводы, выпускающие металлический прокат, соблюдают требования государственного стандарта, в котором указан вес одного погонного метра каждого изделия. Укажем вес арматуры в зависимости от его диаметра:

  • 8 кв. мм – 0,222 кг/м.
  • 10 кв. мм – 0,395 кг/м.
  • 12 кв. мм – 0,888 кг/м.
  • 14 кв. мм – 1,210 кг/м.

Особую значимость имеет способ соединения конструкционных составляющих. Большинство застройщиков ошибаются, считая, что конструкция станет намного крепче, а основание надежнее, если стальную арматуру соединить между собой при помощи электросварки.

Не всем застройщикам известно, что в процессе электросварки структура металла изменяется, что со временем может привести к нарушению целостности каркаса. Поэтому для фиксации стальных прутьев между собой желательно применять вязальную проволоку. Крепление арматуры осуществляется при помощи специального вязального крючка.

Необходимо помнить, что при строительстве крупного сооружения либо возведении здания на слабых, подвижных почвах горизонтальная арматура, расположенная продольно, укладывается по 3−4 прута в отдельно взятом поясе.

fundamentclub.ru

Какая нужна арматура для ленточного фундамента: выбираем класс и диаметр

Популярность ленточного фундамента связана с его высокой эффективностью и простотой технологии его выполнения. Также с его помощью можно решить проблему строительства на слабых грунтах. Но вместе с тем устройство фундамента такого типа отличается повышенной трудоемкостью процесса и значительным увеличением расхода строительных материалов, в том числе и арматуры.

Расчет ленточного фундамента.

Армирование ленточного фундамента — это обязательное условие, без соблюдения которого нельзя говорить о надежности и долговечности всей конструкции.

Поэтому крайне необходимо выполнить правильный расчет арматуры в ленточном фундаменте.

Технология устройства ленточного фундамента

Армирование угла и примыкания ленточного фундамента.

Чтобы ответить на вопрос, какая арматура нужна для ленточного фундамента, надо вначале вспомнить, что он собой представляет и каким подвергается нагрузкам. Сама по себе бетонная лента достаточно хорошо выдерживает вертикальную и боковую нагрузку на сжатие, но очень плохо работает на изгиб. Для защиты фундамента выполняется его армирование, при этом, благодаря взаимодействию пластичного металла и прочного бетона, получается очень надежная и долговечная конструкция.

Технология устройства ленточного фундамента достаточно проста. После расчистки земельного участка, привязки здания и закрепления осей согласно проекту переходят к земляным работам: выкапывают траншею, выравнивают и уплотняют основание. Следующим обязательным этапом является устройство подушки из песка. Песчаная подушка поможет равномерно распределить вес здания на площадь подошвы.

После этого устанавливают опалубку и начинают укладку арматуры, диаметр которой должен соответствовать расчетному значению. После изготовления арматурного каркаса переходят к заливке бетона, каждый слой которого уплотняют вибратором. Когда бетон застынет, опалубку снимают и покрывают ленточный фундамент слоем гидроизоляции, а оставшиеся пазухи заполняют песком и тщательно утрамбовывают.

Вернуться к оглавлению

Инструменты и материалы

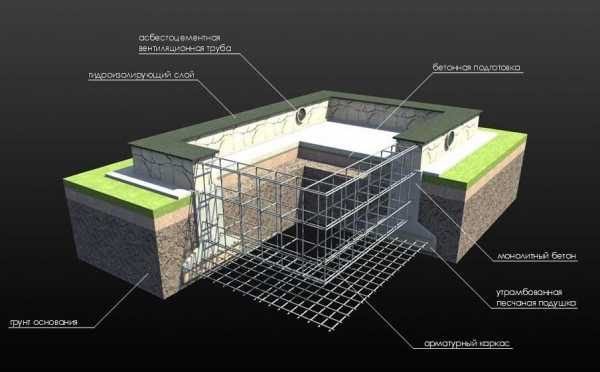

Схема армирования ленточного фундамента.

Для выполнения работы по устройству ленточного основания используются следующие материалы и приспособления:

  • песок;
  • щиты опалубки;
  • арматура;
  • вязальная проволока;
  • бетон;
  • рубероид или мастика;
  • рулетка;
  • уровень;
  • шнур;
  • лопата;
  • кусачки;
  • плоскогубцы;
  • трамбовка;
  • глубинный вибратор.

Строгое соблюдение технологии позволит возвести действительно надежную и долговечную конструкцию. Особое внимание при этом следует уделить вопросу, какой диаметр арматуры на ленточном фундаменте целесообразно применить. Этот вопрос решается еще на этапе проектирования всего здания.

Вернуться к оглавлению

Расчет арматуры ленточного фундамента

Расчет арматуры для фундамента.

Стандартная ширина ленты составляет 0,3-0,4 м, при высоте 0,7 м, то есть ее сечение достаточно небольших размеров. Поэтому диаметр применяемой арматуры обычно не превышает 12-14 мм. Укладка арматуры на ленточном фундаменте выполняется в виде двух поясов. Арматура располагается в верхней и нижней его частях в 4 прутка. Диаметр арматуры рассчитывают на основании данных о параметрах фундамента и используемых для его строительства материалах.

Следует помнить, что при возведении массивного дома или выполнении строительства на подвижных, слабых грунтах продольная арматура укладывается по 3-4 прутка в каждом поясе.

Низ основания в поперечном сечении испытывает нагрузку на изгиб, которую берет на себя поперечная арматура. Вертикальное армирование обеспечивает жесткость всего каркаса, при этом позволяет избежать в будущем наклонных трещин в теле фундамента.

Вернуться к оглавлению

Пример расчета арматуры для ленточного фундамента

Схема монтажа фундамента.

Проведем расчет необходимого количества арматуры для фундамента ленточного типа здания размером 6 х 6 м, ширина ленты — 40 см, высота — 70 см. Длина несущей стены — 6 м.

Для продольного армирования используют прутки класса А-III с ребристой поверхностью, диаметр которых составляет 12 мм. Стержни укладываются продольно в 4 прута вдоль ленты по всему периметру и под несущей стеной (по 2 прута в нижнем и верхнем поясах). Общая длина ленты составляет 30 м, где 24 м — это длина периметра и 6 м под несущей стеной. Общее количество арматуры, диаметр которой 12 мм, составляет 120 м. Вес 1 м арматуры такого сечения — 0,888 кг, следовательно, для армирования всего монолитного основания понадобится 106,56 кг.

Так как поперечные и вертикальные стержни не испытывают существенной нагрузки, то для армирования достаточно будет применить гладкую арматуру класса А-I, диаметр которой составляет 6 мм. Поперечные и вертикальные прутки устанавливают с шагом 0,5 м, отступ от поверхности фундамента должен составлять 5 см. С учетом этого количество стержней диаметром 6 мм на одно соединение составляет 1,8 м. Всего таких соединений 61, следовательно, общая длина прутков составит 109,8 м. Вес 1 м арматуры, диаметр которой соответствует 6 мм, составляет 0,222 кг. Следовательно, ее общее количество, необходимое для армирования, составит 24,38 кг.

Вернуться к оглавлению

Выбираем диаметр вязальной проволоки и способ вязки каркаса

Количество вязальной проволоки на одну связку составляет 0,3 метра, всего таких связок в одном соединении 4. Умножив на общее количество соединений — 61, получаем, что понадобится 73,2 м вязальной проволоки. Диаметр проволоки, которая применяется для связки стержней в углах каркаса, составляет 0,8-1,2 мм. При изготовлении арматурного каркаса используется именно вязка стальной проволокой, что гарантирует долговечность всей конструкции. Категорически нельзя применять сварку, чтобы избежать коррозии металла в местах соединения арматуры.

Технология вязки заключается в следующем: на пересечении прутков проволоку вначале затягивают, а затем оставшиеся концы скручивают плоскогубцами. Кроме того, для вязки арматуры применяется и специальный пистолет, который значительно сокращает трудозатраты. Недостатком является достаточно высокая стоимость этого инструмента.

Диаметр и количество применяемой арматуры напрямую зависит от массивности сооружения, от вида грунта на строительном участке, а также от типа ленточного фундамента (мелкозаглубленный или заглубленный). Процесс расчета арматурного каркаса должен осуществляться еще на этапе проектирования всего здания. Только строгое соблюдение требований проектной документации, технологии строительства и профессионального выполнения строительных работ могут гарантировать срок службы ленточного фундамента не менее 150 лет.


moifundament.ru

Диаметр или толщина арматуры для фундамента дома

Одним из самых важных показателей строительной арматуры является диаметр стержней. От него зависит не только прочность конструктивного элемента каркаса или сетки, но и качество совместной работы бетонного монолита и арматурного скелета. Если вы задумали своими руками возводить фундамент с нуля, то должны ориентироваться в вопросах, связанных с выбором арматуры по ее диаметру.

Принцип выбора арматуры по ее диаметру

Толщина (диаметр) арматуры для фундамента выбирается исходя из требуемого относительного содержания рабочей арматуры. Площадь сечения армирующих продольных элементов на срезе должна составлять не менее 0,1% – такое значение указано в нормативном документе СНиП 52-01-2003 «Бетонные и железобетонные конструкции». Что это значит? Всего лишь то, что площадь арматуры по отношению к общей площади фундамента в разрезе (к площади сечения) должна соотноситься как 0,001 к 1. В статье «Расчет арматуры для фундамента» мы приводили достаточно подробный разбор методики выбора армирующих элементов – их количества и диаметра – исходя из выбранных параметров фундамента дома. В расчетах используют таблицу, приведенную ниже.

Методика выбора диаметра арматуры

Предположим, мы задумали строительство ленточного фундамента шириной 300 мм (30 см) и высотой 1000 мм (100 см).
Площадь сечения ленты составит: 30×100=3000 см2
Умножаем полученное значение на 0,001 и получаем минимальную площадь поперечного сечения арматурных стержней: 3000×0,001=3 см2
По таблице выше видим, что данное значение соответствует 6 стержням диаметром 8 мм или 4 – диаметром 10 мм. Т.е. арматура ленточного фундамента закладывается в два пояса, либо по 3 стержня в каждом, либо по 2. Учитывая различие в цене на арматуру, выбор становится очевиден – экономичнее принять к установке 4 стержня диаметром 10 мм. Однако если длина каждой стороны фундамента превышает 3 метра, то минимальное значение диаметра (о нем говорится в пособии по проектированию «Армирование элементов монолитных железобетонных зданий») составит 12 мм. Поэтому тут уже нужно смотреть на конкретном примере. Если при указанных выше параметрах фундамента длина ленты превышает 3 м, то смело используем 12 мм стержни.
Для плитного фундамента порядок работы аналогичен, только в этом случае нужно учитывать не только поперечное, но и продольное сечение фундамента (необходимо ориентироваться как раз на последнее). Предположим, что нам необходимо армировать плиту 6000×8000×300 мм (600×800×30 см).
Площадь продольного сечения: 800×30=24000 см2
Расчетная величина поперечного сечения арматуры: 24000×0,001=24 см2
Количество стержней, установленных с шагом 20 см (оптимальные размеры ячеек, которые позволяют удобно заливать бетон для фундамента и обеспечивают полноценную работу железобетона) в две сетки: 2×800/20= 80 шт.
Умножаем значения для 10 стержней в столбце таблицы на 8 и выбираем вариант, который немного превышает 24 см2.
Видим, что ближе всего использование 80 шт. арматуры диаметром 8 мм. Т.к. размер стороны превышает 3 м, то принимаем к установке d=12 мм.

Толщина арматуры и ее функциональное назначение

В таблице ниже мы представили типы арматуры по ее диаметру, функциональному назначению и применению в индивидуальном строительстве. Как правило, элементы диаметром 6-8 мм используются в качестве монтажных. Все, что больше – стержни с периодическим профилем, которые уже работают на изгиб. Как видите, тип подбираемой по толщине арматуры не зависит от того, какие пропорции бетона для фундамента мы используем и прочих параметров.

Диаметр арматуры, мм Профиль Назначение
6 гладкий монтажная/для формирования хомутов
8 монтажная/возможно применение в качестве армирующих элементов буронабивных свай
10 периодический (рифленый, ребристый) рабочая/используется для небольших построек с учетом параметров грунта
12 рабочая/самые распространенные варианты для возведения ленточного или плитного железобетонного основания
14
16 рабочая/используется для больших домов на сложном грунте










ЧИТАЙТЕ ТАКЖЕ






Что нужно знать про дачные дома из бруса?

Находитесь на стадии выбора стройматериала для дачного дома? Обязательно подумайте над использованием бруса! Этот материал отличается простотой применения, эстетичным видом, высокими экологическими свойствами. Он доступен по цене и, что самое важное, сборку сруба можно провести самостоятельно. Просто взгляните на фото – такой может быть ваша дача!



Дизайнерские решения для спальни

От классики до модерна, от помпезного стиля и хайтека к минимализму. Сегодня придать интерьеру спальни оригинальный вид не составляет особого труда: выбор материалов безграничен, технологии просты и вполне могут быть освоены самостоятельно. Мы же предлагаем вам почерпнуть свежие дизайнерские идеи из нашего небольшого обзора.



Как отзываются о септике Танк?

Только тот, кому довелось купить септик Танк, может действительно составить объективное представление о достоинствах и недостатках такой продукции. В чем слабые стороны этого заводского очистного сооружения, какие ошибки чаще всего совершают его владельцы, сколько стоит септик Танк? Обо всем этом читайте в статье. Еще больше – в комментариях к ней!




cdelayremont.ru

Арматура для фундамента: разновидности, способы укладки и вязки, расчет количества, фото


Если говорят, что дом стоит на бетонном фундаменте, то это не совсем верное определение. На самом деле, большинство бетонных конструкций правильно называть железобетонными, так как внутри у них есть стальной каркас из специальной толстой проволоки – арматуры. Железобетонное основание обладает высокой прочностью, надежностью, способно выдерживать большие нагрузки. Благодаря армирующему каркасу увеличиваются сроки эксплуатации здания. Какая-либо особая арматура для фундамента не выпускается – просто в зависимости от требуемых характеристик конструкции используют определенный сорт этой проволоки. Определять, какую арматуру использовать для фундамента дома, нужно исходя из его характеристик.



Армированный железобетонный ленточный фундамент

Какая бывает арматура


Строительный рынок предлагает разные виды арматуры, из которой создается армирующий каркас. От их диаметра и состава зависит прочность будущего основания. Используются такие материалы:


  • Металлическая прокатная продукция, изготавливаемая из углеродистой и низколегированной стали. Стержни круглого сечения бывают гладкими и с ребристым рисунком в виде «елочки». Диаметр варьирует от 5 до 32 мм.


Металлическая арматура


  • Стеклопластиковая или композитная арматура изготавливается из прочных волокон. На выходе получаются прутки диаметром от 4 до 20 мм. Такой тип изделий имеет два главных преимущества по сравнению со стальной арматурой — обладают высокой устойчивостью к коррозионным воздействиям, полностью отсутствует электропроводность. Композитный материал применяется при строительстве зданий, где должны отсутствовать радиопомехи. Каркасы из подобных стержней используются сравнительно недавно, и во многих случаях полноценно заменяют металлические аналоги.



Стеклопластиковые арматурные стержни


Для всех видов основания — ленточного, свайного, плитного — отдельно подбираются стальные и композитные стержни. Перед началом строительства необходимо определить, какая арматура нужна для ленточного фундамента.


На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу ремонта фундамента. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Арматура для оснований ленточного типа


Армирующий каркас состоит из продольных, поперечных и вертикальных элементов. Определяя, какая арматура нужна для ленточного фундамента, нужно учитывать: вид стенового материала, размеры строящегося здания (площадь, этажность), тип грунта и сезонные деформации, различные нагрузки.



Армирующий каркас состоит из продольных, поперечных и вертикальных стержней


Для продольного армирования применяется стальные стержни следующих классов:


Лучшими прочностными характеристиками и сцепляемостью с бетонным раствором обладают металлические стержни с рифленой поверхностью, за счет чего происходит эффективное усиление фундамента. Рельефная арматура предназначена для участков, где присутствуют нагрузки на растяжение. Элементы с гладкой поверхностью выступают в качестве боковых соединительных перемычек, на которые не создается давление.


Нижняя часть ленточного фундамента в поперечном сечении испытывает нагрузку на изгиб, которую принимает на себя арматура поперечная. Вертикальные элементы армирующего каркаса придают конструкции повышенной жесткости, благодаря чему основание защищено от образования трещин в теле фундамента.


В зависимости от выбранного диаметра прутков обеспечиваются высокие прочностные характеристики всей конструкции. Фундаментная лента в стандартном варианте имеет ширину 30-40 см, высоту — 70-170 см.



Мелкозаглубленный ленточный фундамент


При строительстве частных домов с ленточным фундаментом в основном применяются стальные стержни диаметром не более 12-14 мм. Диаметр вспомогательных боковых прутков варьирует в пределах от 4 до 10 мм. После того как будет понятно, какую арматуру использовать для фундамента дома, следует ознакомиться со способами ее укладки.


Это может быть интересно! В статье по следующей ссылке читайте про армирование фундамента стеклопластиковой арматурой.

Способ укладки


Стержни большего диаметра располагаются продольно по всему периметру ленты: по 2-4 прутка в каждом поясе (нижнем и верхнем). Элементы поперечные и вертикальные меньшего диаметра устанавливаются с шагом 50 см, и на 5 см не доходят до верхней точки фундамента (на уровне земли). Размеры разных элементов рассчитываются с учетом параметра фундамента и используемых при строительстве материалов.


Особое внимание при монтаже армирующей конструкции необходимо уделять укреплению углов. Именно на эту часть фундамента приходится наибольшие нагрузки. Качественное армирование углов предотвратит образование трещин или растяжений конструкции. Прутки в углах обязательно загибаются. Очень важно, чтобы присутствовал нахлест. Радиусными элементами соединяются все стержни. Параметры перекрытия стержней в угловой зоне не должны превышать 25 см.



Арматурный каркас набирается из различных элементов


Чтобы укрепить разные участки фундамента ленточного типа, необходимо выполнить правильный расчет количества стальной арматуры.


Это может быть интересно! В статье по следующей ссылке читайте про то, как вязать арматуру для фундамента.

Расчет количества арматуры


Сначала определяется периметр будущей конструкции дома, и учитывается количество продольных рядов прутьев. В качестве примера можно взять здание размером 8 на 12 м, фундамент ленточного типа шириной 40 см и высотой — 100 см (грунт на участке — пучинистый). Общая длина несущей стены по периметру составляет 40 м (8+8+12+12).


  • При создании основания ленточного типа обязательно монтируются две арматурные сетки, из которых нижняя предупреждает разрыв бетона при просадках грунта, верхняя — при его пучении.


  • Оптимальный шаг сетки составляет 0,2 м. Для ленточного основания потребуется по 2 продольных прутка, которые располагаются в каждом слое арматурного каркаса.



Арматурная сетка не обязательно набирается на месте – гораздо проще использовать уже готовую


  • Диаметр стержня выбирается в зависимости от стенового материала, который создает нагрузки на основание. Коробка деревянного дома не тяжелая по сравнению с кирпичной, поэтому вполне подойдут прутки диаметром 12 мм. Всего для армирования фундамента двух длинных сторон здания потребуется 96 метров стержней (2*12*2*2). На короткие стороны придется потратить 64 м (2*8*2*2). Также следует учитывать стыки, где выполняется запуск арматуры. Как правило, к общему метражу достаточно добавить 10-15%. Получится цифра — 160*10%=16 метров. Всего на продольные элементы расчетная длина составляет 176 метров (96+64+16).


  • Поперечные связующие элементы диаметром 10 мм располагается друг от друга на расстоянии 50 см. Их количество составляет 80 штук — периметр фундамента следует разделить на шаг укладки (40/0,5). Длина стержней равна ширине ленты 40 см. Общее количество по длине составляет 32 метра (80*0,4).


  • Вертикальные связи выполняются из прутка диаметром 10 мм. Высота арматуры такая же, как у ленты — 100 см. Определяется количество стальных стержней по числу пересечений: 80 поперечных элементов умножается на 4 продольных элементов, в результате получается 288 шт. При длине каждого отрезка 1 м общая длина составляет 288 метров.

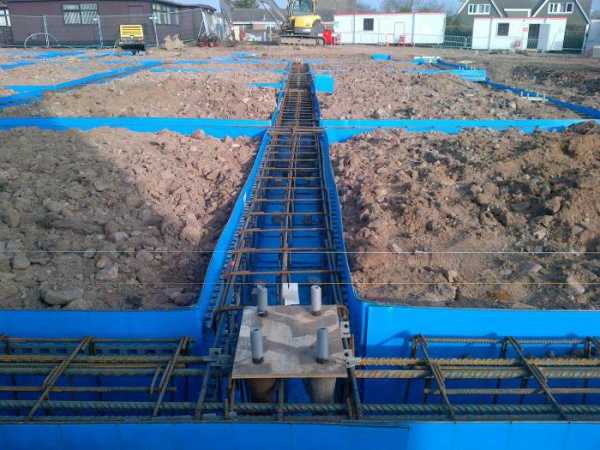

Готовый арматурный каркас ленточного фундамента


Подведя итоги всех подсчетов, получается, что для создания армированного каркаса под дом размерами 8х12 потребуется приобрести:


Масса арматуры для ленточного фундамента определяется согласно ГОСТ 2590. Погонный метр прутка 12 мм весит 0,888 кг, 6 мм – 0,222 кг. Общая масса составляет: 176*0,888=156,29 кг, 320*0,222=71,04 кг. Всего арматура весит 227,33 кг.


Соединяются поперечные и продольные элементы с помощью вязальной проволоки. Метод вязки выполняется следующим образом: на стыке проволока затягивается, а выступающие концы скручиваются плоскогубцами, специальным крюком, шуруповертом. Специалисты применяют специальные пистолеты, с помощью которых значительно ускоряется процесс.


Про различные способы вязки арматуры смотрите в видеоролике:



Это может быть интересно! В статье по следующей ссылке читайте про свайный фундамент.

Заключение


Монтаж каркаса для ленточного основания, выполненный со строгим соблюдением требований регламентированных СНиП 52-01-2003, позволяет значительно повысить эксплуатационный период здания. Благодаря максимально прочной железобетонной конструкции отпадет необходимость в проведении частых ремонтов, связанных с разрушительными процессами из-за некорректно возведенного основания.

Оцените статью, мы старались для Вас

m-strana.ru

Какая арматура нужна для ленточного фундамента дома?

Несложная конструкция арматуры играет значительную роль при заливке ленточного фундамента для здания. От качественных характеристик армирующих прутьев зависит прочность фундамента, а значит, и долговечность всего строения. Какая арматура нужна для ленточного фундамента?

Характеристики фундамента

Сооружение малоэтажных зданий предполагает наличие ленточного основания. Такое основание легко построить, к тому же оно является наиболее экономичным вариантом. Преимуществом ленточного основания является то, что оно может заливаться без использования специальной строительной техники. Кроме того, такой вид фундамента способен выдерживать значительные нагрузки, что позволяет сооружать несколько этажей.

Ленточные фундаменты можно разделить на:

  • монолитные;
  • сборные конструкции;
  • мелкозаглубленные, пригодные для сооружения конструкций из дерева и других легких материалов;
  • глубоко заглубленные, которые используются в строении кирпичных домов с двумя или тремя этажами.

В зависимости от желаемого результата нужно верно рассчитать количество бетона, необходимое в качестве заливки основания, а также определиться, какая арматура нужна для ленточного фундамента дома.

Выбор вида арматуры

Какую арматуру используют для ленточного фундамента? На сегодняшний день наиболее популярными видами прутьев являются:

  1. Стальные, диаметром не менее 5 мм для поперечных перекладин и 10 для продольных. От того, какой марки нужна арматура для ленточного фундамента, будет зависеть прочность всей ленточной конструкции. Применяют стальные прутья класса А с пределом текучести 400. Визуально можно определить следующие отличия марок – А 240 имеет гладкую поверхность, А 300 – кольцевой рисунок, А 400 – рисунок елочкой. Использование прутьев более низкого качества нецелесообразно.
  2. Стеклопластиковые стержни отличаются стойкостью к коррозии, отсутствием электропроводности. Часто такой материал используют для строений, где важно избегать радиопомех. Прочность качественных стержней не уступает металлическим.

Для укладки основных продольных элементов арматуры используются исключительно прутья с ребристой поверхностью, так как это гарантирует лучшее сцепление с бетоном. Гладкие стержни применяются при создании боковых перемычек.

Категорически запрещено использовать в качестве арматуры следующие материалы:

  • металлические трубы;
  • сетку-рабицу;
  • металлопрофиль;
  • железные тросы.

Несоответствие требованиям к арматуре для ленточного фундамента может привести в проседанию основания и дальнейшему разрушению всей конструкции.

Диаметр арматуры для фундамента

Диаметр арматуры для ленточного фундамента определяет последующую прочность всей конструкции. Для того чтобы правильно выбрать нужный размер арматуры, следует учитывать параметры будущего строения. Например, максимальный диаметр при мелкозаглубленном основании и легкой конструкции всего дома будет лишней тратой средств. Часто используется арматура для ленточного фундамента дома диаметром 8-12 мм, это считается оптимальным для средних нагрузок.

Какие параметры арматуры следует учитывать:

  • размер поперечного сечения стального прута должен составлять 0,1 % от площади сечения фундамента;
  • при расчете диаметра учитывается длина фундаментной ленты и ее ширина;
  • при длине фундамента больше 3 м продольно располагаются стальные прутья диаметром 10-12 мм, тогда как в качестве поперечного укрепления достаточно 5-6 мм.

Диаметр определяется индивидуально с учетом особенностей здания – строительного материала, габаритов, количества этажей.

Стандартная схема армирования

После того как определились с тем, какая арматура нужны для ленточного фундамента дома, следует разобраться с ее установкой. Для этого существует универсальная схема армирования, которая подходит практически для любого строения на ленточном фундаменте.

  1. На дно заранее выкопанной траншеи выкладываются кирпичи высотой 5 см.
  2. На кирпичи продольно укладываются стальные прутья большого диаметра.
  3. С шагом примерно 50 см на уложенные прутья крепятся горизонтальные перемычки меньшего диаметра.
  4. К углам образовавшихся ячеек прикрепляются вертикальные пруты.
  5. К вертикальному укреплению привязываются длинные прутья.

Для того чтобы конструкция получилась максимально прочной, следует соблюдать технологию, указанную в СНиП 52-01-2003.

Соединение прутьев между собой может выполняться путем сварки или вязки проволокой. Второй метод значительно экономичнее, хотя по качеству не уступает классической сварке. Для его осуществления используется вязальная проволока, из которой образуются петли. В них продеваются прутья, после чего свободный край проволоки несколько раз перекручивается. Значительно упрощает задачу использование специального крючка.

Укрепление углов

При сооружении армирующей конструкции должное внимание следует уделить укреплению углов, на которые приходится большее количество веса сооружения. Армирование углов производится также для предотвращения нежелательных трещин или растяжений конструкции.

Угловые стержни запрещается располагать перпендикулярно друг к другу, их углы нужно загнуть. Важно обеспечить нахлест и соединить радиусными элементами все прутья. Величина перекрытия стержней, которые используются в угловой зоне, не должна превышать 25 см. В случае правильного армирования углов во время заполнения траншеи бетоном не произойдет разрушения усиливающего контура.

Укрепление различных зон ленточного фундамента требует правильного расчета количества стальных прутьев. Его недостача может привести к необходимости приобретения нужного количества материала, что грозит временной задержкой в строительстве.

Расчет количества арматуры

Сбор каркаса из арматуры для ленточного фундамента требует тщательного подсчета количества необходимого материала. Для того чтобы максимально упростить задачу и не использовать сложные формулы расчета, можно просто предварительно определить периметр будущей конструкции. Затем с учетом количества рядов стальных прутьев определяется количество продольных стержней.

Количество поперечной арматуры вычисляется путем учета высоты ленты и шага между стальными прутьями. При подсчете количества необходимого армирующего материала следует прибавить к общему количеству запас материала для образования стыков между прутьями.

Заливка фундамента

После определения, какой диаметр арматуры нужен для ленточного фундамента и его связки можно приступать к заливке самого фундамента. Раствор важно тщательно перемешать до однородной консистенции. Если нет возможности сделать это самостоятельно, можно заказать уже готовый.

Заливку нужно производить за один раз, периодически штыкуя раствор металлическим прутом во избежание пустот, которые значительно ухудшат качество основания.

Высыхание раствора должно производиться естественным путем в течение нескольких недель с периодическим смачиванием поверхности для предотвращения растрескивания бетона. Продолжать строительство можно только спустя несколько недель после заливки.

Необходимость армирования

Некоторые строители подвергают сомнению необходимость армирования ленточного основания, мотивируя это тем, что качественный бетон и без этого обладает достаточной крепостью. Однако это не так. Основание без дополнительного укрепления неустойчиво к движениям почвы.

Укрепляющий каркас используется для распределения нагрузки на основание, так как различные части дома могут иметь разный вес. Особенно такая конструкция нужна для ленточного фундамента, который будет поддержкой для тяжелой кирпичной постройки в несколько этажей.

Покупка материала

К покупке строительного материала можно приступать. если окончательно определились, какая арматура нужна для ленточного фундамента. Редко стальные прутья измеряются в погонных метрах, как при подсчетах нужного количества для строительства. Продавцы рассчитывают количество в килограммах.

Для того чтобы правильно рассчитать нужный вес строительного материала, специалисты рекомендуют воспользоваться таблицами из ГОСТа 5781-82 или ГОСТа 2590-88, в которых указан вес единицы стального прута. Цифры в обоих документах одинаковы, поэтому использование того или иного ГОСТа зависит лишь от личного удобства.

Необходимый инструмент для работы

При самостоятельном строительстве ленточного основания могут потребоваться следующие инструменты:

  • водяной уровень, который применяется при устройстве канавы, он поможет выровнять стенки строго в вертикальном положении;
  • для связывания стальных прутьев могут понадобиться пассатижи и кусачки или же специальный вязальный инструмент, который позволит выполнить работы быстрее;
  • болгарка или шлифовальная машина, оснащенная кругами для резки металла с алмазным напылением для резки стальных прутьев;
  • для сборки деревянной опалубки понадобится молоток, шуруповерт, а также длинные гвозди или саморезы;
  • для самостоятельного замешивания бетонного раствора может понадобиться бетономешалка, которая позволит добиться равномерной консистенции, а также значительно сэкономит время и силы, если ее нет, можно заказать готовый раствор с доставкой или замешивать вручную при помощи большого корыта и лопаты.

Кроме данных инструментов, могут понадобиться вспомогательные – ведра, мастерки, лопаты, строительная тачка. Зачастую они приобретаются по мере необходимости.

Грамотное устройство каркаса для ленточного основания позволяет значительно повысить эксплуатационный срок здания. Также избавит от необходимости проведения частых ремонтных работ, которые могут понадобиться в связи с разрушениями некорректно возведенной постройки.

fb.ru
