Армирование фундамента частного дома — обязательная операция, применяемая в строительстве объектов со значительной нагрузкой на основание. Металлический каркас, помещенный в тело бетона, воспринимает усилия на растяжение и изгиб, помогает равномерно распределять напряжения в конструкции, компенсировать деформации, уменьшить раскрытие трещин. Но чтобы это действительно было так, нужно знать как рассчитать арматуру на ленточный фундамент, только в этом случае можно получить действительно прочное основание.

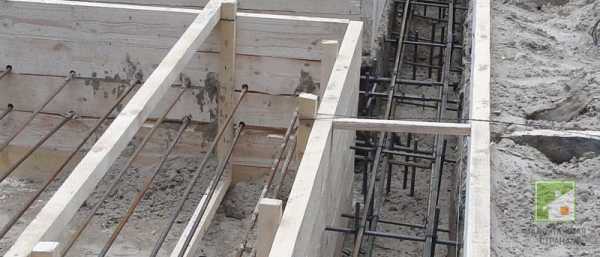

Армирование фундамента

Перед тем как рассчитать арматуру на фундамент, определяют несущую способность грунтов по СНиП 2.02.01-83*. Это нужно, чтобы выяснить, какую максимальную нагрузку выдержит грунт. В соответствии с этим выбирают конструктивное решение основания — ленточное, столбчатое, свайное или плитное.

Расчет арматуры для фундамента

Для армирования оснований используют рифленый и гладкий стальной прокат класса А400 или А500 — для рабочих стержней, А240 — для конструктивных элементов.

Расчет проводят по нормативам СНиП 52-01-2003 и актуализированным правилам СП 63.13330.2012 с учетом всех видов нагрузок, действующих на фундамент, и вида основания.

СНиП 52-01-2003

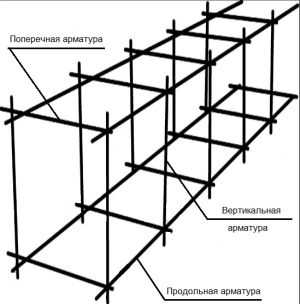

Армируют пространственными или плоскими каркасами из продольных, поперечных и соединительных стержней. Первые воспринимают нагрузку на растяжение по верхней части и подошве, вторые — распределяют ее между горизонтальными и вертикальными элементами. Для устойчивости при изготовлении и монтаже используют конструктивные связи.

Основы расчета ленточного фундамента

Самый распространенный вид основания в индивидуальном строительстве — ленточный монолитный. Он несложен в возведении, достаточно прочен и обладает необходимой жесткостью. Его устраивают в виде мелкозаглубленной или заглубленной конструкции.

Важное значение для расчета арматуры для фундамента имеет глубина заложения, действующие нагрузки и ширина рабочего сечения основания.

Ленточный фундамент

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу ремонта и проектирования фундамента. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Определение глубины заложения

Отметку подошвы основания выбирают в зависимости от вида грунта:

• при глинистых, пылеватых и мелкопесчаных почвах фундамент опирают на непромерзающий слой ниже уровня грунтовых вод;
• при непучинистых и слабопучинистых грунтах отметка подошвы не должна быть ниже, чем 0,5 м от верха существующего уровня земли;
• при наличии подвала ленточное основание заглубляют на 0,5 м ниже пола, столбчатое — на 1,5 м.

Тип грунта, положение УГВ и присутствие слабых линз — плывунов — определяют бурением или выкопкой шурфов. Глубина промерзания почвы в каждом регионе указана в СНиП «Строительная климатология».

Сбор нагрузок

На этом этапе расчета суммируют все возможные нагрузки, действующие на фундамент:

• собственный вес;
• массу стен, плит перекрытия, крыши, кровли, полов и отделки;
• воздействие от людей, сантехнического оборудования, мебели, перегородок, находящихся внутри здания;
• нормативную снеговую нагрузку.

Вся информация содержится в таблицах СНиП 2.01.07-85* «Нагрузки и воздействия».

Суммарную величину распределяют на погонные метры в ленточных фундаментах, на количество опор — в свайных или столбчатых.

Ширина подошвы

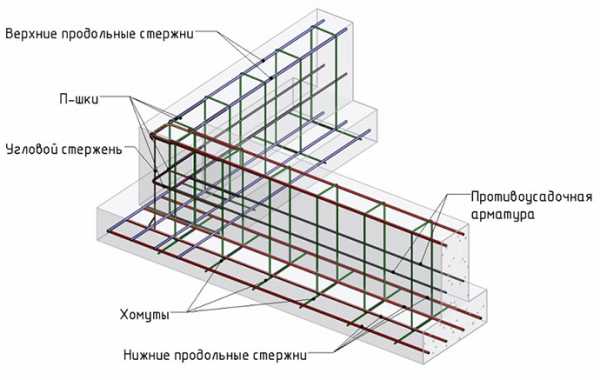

Армирование ленточного фундамента

Ширина подошвы — величина, которая помогает рассчитать арматуру на фундамент ленточный. При кирпичных массивных стенах применяют Т-образные ленты, свесы которых за счет большей площади опирания уменьшают давление на грунты. Более легкие каркасные и пенобетонные строения возводят на основаниях с прямоугольным сечением.

При расчете размера подошвы учитывают предельное давление на грунт и нагрузку от строения на несущие участки фундаментных балок. В малоэтажном строительстве, как правило, используют конструкции шириной 20-40 см.

Расчет ленточного основания

Для ленточных монолитных фундаментов частных домов применяют упрощенный расчет армирования по минимальному допустимому сечению арматуры, которая воспринимает растягивающие усилия.

Порядок расчета

Согласно СНиП суммарная площадь поперечного сечения стальных стержней Sа должна составлять не менее 0,1% от рабочего сечения бетонной конструкции — Sб:

Находят Sб как произведение высоты сечения фундамента h0, равной глубине заложения, на его ширину b:

Для продольного армирования используют стержни диаметром от 8 мм. Найти требуемое количество круглых профилей можно по Таблице 1, значение Sа округляют в большую сторону:

Таблица 1

Существуют ограничения по минимальному размеру арматуры — на участках более 3 м длиной применяют стержни диаметром от 12 мм.

Требуемый метраж арматуры определяют по чертежу с размерами фундамента с запасом 5%. Массу находят по таблицам сортамента стали.

Пример расчета

Требуется рассчитать армирование ленточного фундамента для частного дома размером 6х12 м из газосиликатных блоков. Глубина заложения 70 см, ширина ленты 40 см.

1. Площадь сечения основания 70х40=2800 см².
2. Минимальная суммарная площадь арматуры 2800х0,001=2,8 см².
3. По Таблице 1 возможны варианты — 4 стержня диаметром 10 мм, 3 — 12 мм или 2 прутка с размером сечения 14 мм.
4. В нормативе указано, что при длине стороны более 3 м минимальный диаметр арматуры 12 мм. Чтобы распределение нагрузки от строения было равномерным, устанавливают стальной каркас из двух горизонтальных сеток, каждая из которых содержит два стержня диаметром 12 мм.
5. Поперечную арматуру подбирают по высоте каркаса. Если она менее 80 см, используют проволоку для хомутов диаметром 6 мм. Одновременно выполняются условия, при которых этот размер более ¼ сечения продольных стержней (12/4=3 < 6).
6. Количество стали в метрах определяют исходя из габаритов сооружения. Общая протяженность ленты 6+6+12+12=36 м (если есть несущая перегородка, ее длину суммируют).
7. Потребуется: 4х36 = 144 п.м. арматуры диаметром 12 мм.
8. Хомуты устанавливают с шагом 40 см, их количество: 36/0,4=90 штук.
9. Размер одного: (70х2+40х2)/1,15 =191 см, где 1,15 — коэффициент для перевода периметра сечения в длину хомута.
10. Длина проволоки для соединительных элементов: 90х1,91 = 171,9 м.

С учетом запаса 5 % на вязку и резание требуется:

• арматура Ø 12 мм 144х1,05=151,2м,
• проволока Ø 6 мм 171,9х1,05=180,5 м.

Просто и быстро расчет арматуры на фундамент можно выполнить с помощью онлайн калькуляторов, размещенных на сайтах интернета.

Очень подробно о работе одного из специальных приложений по расчету рассказывают в этой видеоинструкции:

Правила армирования ленточных оснований

Самый простой вариант — равномерно нагруженный фундамент на непучинистом непросадочном грунте. Подошва расположена выше уровня промерзания и УГВ.

В этом случае ширину основания принимают равной толщине стены дома. Армирование только конструктивное, для подстраховки от непредвиденного замачивания грунта. Используют гладкую или рифленую арматуру диаметром 8-12 мм, поперечно связывают стержнями того же размера сечения или меньшего с шагом 30-40 см.

Вертикально в теле бетона устанавливают противоусадочные сварные или вязаные сетки из проволоки небольшого диаметра (6-8 мм) и шагом не более 20 см.

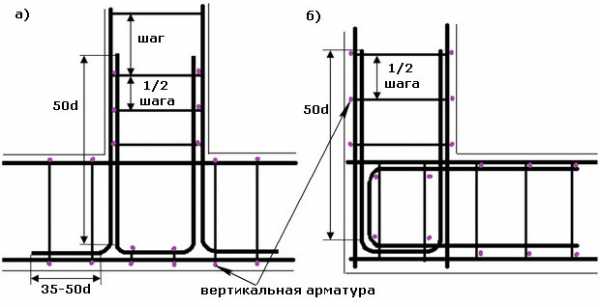

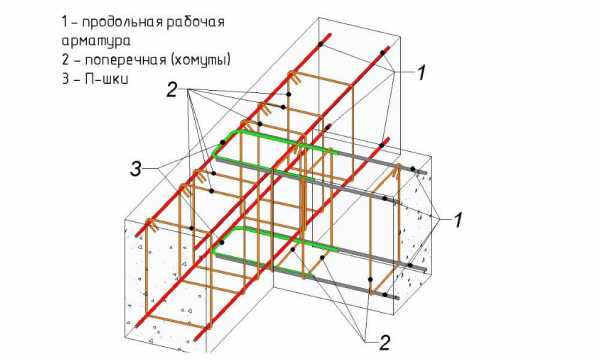

Варианты армирования ленточного основания

Это может быть интересно! В статье по следующей ссылке читайте про арматуру для фундамента.

Второй случай — усиленная нагрузка на фундамент или более слабые грунты. Форма сечения ленты — в виде перевернутой буквы Т.

Армирование проводят аналогичным способом, но поперечные стержни рассчитывают на давление от отпора грунта. Оно может разрушить подошву при свесах фундамента, превышающих ширину стенки основания в 1,5 раза. Шаг установки хомутов — не более 20 см, располагают под продольной арматурой, чтобы увеличить рабочую высоту сечения.

Третий вариант — сочетание больших нагрузок на фундамент и неблагоприятных грунтовых условий: пучинистости, наличия плывунов, карстов, высокого УГВ.

Чтобы избежать появления трещин и разрушения основания в результате просадок грунта, армирование проводят по усиленной схеме. Диаметр стержней — 12-16 мм, шаг — не более 20 см. По подошве укладывают 1-2 ряда сеток, в верхней части фундамента — каркас в виде балки. Через каждые 30-40 см продольную арматуру связывают хомутами или закрепляют шпильками, чтобы зафиксировать ее положение в пространстве.

Расчет для свайного основания

Свайные фундаменты представляют собой погруженные в грунт опоры (цельнометаллические или буронабивные), передающие нагрузку от здания и соединенные по верху стальным, железобетонным или деревянным ростверком.

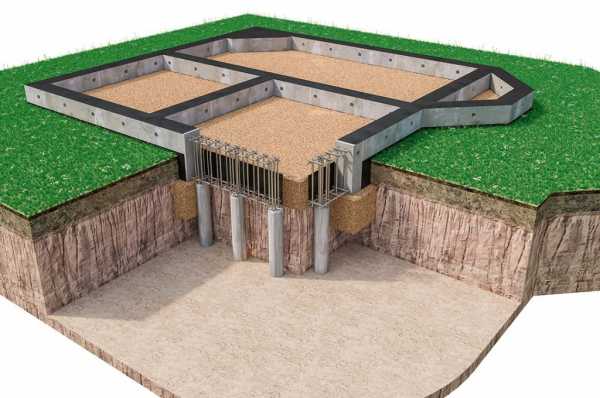

Cвайный фундамент

Буронабивные основания применяют в частном строительстве:

• при возведении каркасных или деревянных зданий с небольшой массой;
• при слабых грунтах, где другие основания выполнить невозможно — торфяники, болота, сильнопучинистые влажные почвы;
• в условиях сложного рельефа — на холмистой, овражистой местности.

Недостаток, который приводит к удорожанию стоимости строительства, — холодный цоколь и невозможность устройства пола по грунту. Преимущество — отсутствие земляных работ. Сваи вкручивают специальной буровой установкой или пробуривают отверстия в земле с последующим монтажом опалубки, армированием и бетонированием. При несыпучих грунтах раствор заливают сразу в скважину.

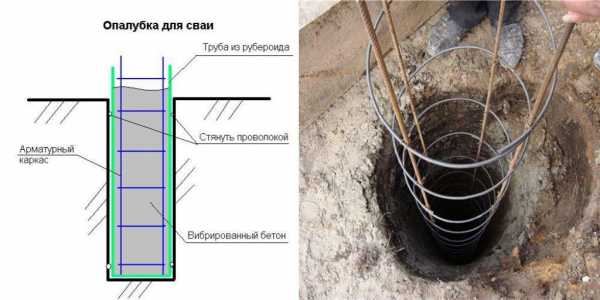

Армирование свайного фундамента

Схема расчета арматуры для свайного буронабивного фундамента.

1. Определяют тип грунта с помощью ГОСТа «Грунты. Классификация».
2. Рассчитывают постоянную и временную нагрузку (СНиП «Нагрузки и воздействия»).
3. Из ВСН 5-71 выбирают несущую способность грунта в зависимости от его структуры.
4. По имеющимся сведениям находят нагрузку R на погонный метр ростверка, разделив суммарную массу на периметр здания.
5. Определяют несущую способность сваи по формуле Р = (0,7х R х S)+(U х0.8 х fin х li), где

• R — несущая способность грунта,
• S — площадь конечного участка опоры,
• U — периметр сечения сваи,
• fin — сопротивление грунта, определяемое по таблице ВСН 5-71,
• li — высота слоя почвы, оказывающей сопротивление боковой поверхности сваи.

Расстояние между опорами определяют по формуле I = P/Q, где Р — несущая способность сваи (п.5), R — погонная нагрузка на ростверк (п.4). Количество свай определяют исходя из расчетного расстояния между опорами и размеров строения. Армируют конструкции вертикальным каркасом из не менее, чем 4 стержней диаметром от 10 до 16 мм с горизонтальной обвязкой из гладкой арматуры Ø 6-8 мм. По верху оставляют выпуски длиной 25-30 см.

Ростверк рассчитывают как конструкцию, аналогичную ленточному фундаменту.

Расчёт армирования плитного основания

Армирование плиты подбирают с учетом ее толщины. Если она меньше 15 см, укладывают одну сетку с ячейкой 15-20 см, при большем значении — две. Каркас сваривают из стержней диаметром 12-16 мм, соединяют с верхним слоем арматуры вертикальными хомутами с размерами сечения до 10 мм.

Плитный фундамент

Расчет плиты выполняют по Своду Правил 50-101-2004 и «Руководству по проектированию плитных фундаментов». Он заключается в определении несущей способности по удельной нагрузке на грунт и изгибающих усилий.

Ширина фундаментной плиты больше размера дома на 10 см. Для арматурной сетки определяют количество стержней в обоих направлениях. Если используют два каркаса, удваивают число прутков.

Чтобы найти, сколько потребуется арматуры для соединений, определяют число сочленений в сетке. Его умножают на длину хомута, равную толщине плиты за вычетом защитного слоя бетона.

Армирование плитного фундамента

Теперь можно рассчитать необходимое количество арматуры, заложив запас около 5%. По сортаменту стали находят ее вес.

Это может быть интересно! В статье по следующей ссылке читайте про армирование фундамента стеклопластиковой арматурой.

Заключение

Фундамент — наиболее ответственная часть строительства. Неправильный расчет может привести деформациям и растрескиванию стен, разрушению всего здания. Перед тем, как рассчитать арматуру для фундамента, исследуют грунты на несущую способность и определяют нагрузки на основание. По возможности это дело лучше доверить профессионалам: затраты на заказ подобных услуг небольшие, а вот чувство уверенности стоит многого.

Прочитать позже

Отправим материал на почту

m-strana.ru

Калькулятор расчета минимального количества прутов арматуры для ленточного фундамента

Ленточный фундамент славится своей универсальностью, поэтому его очень часто выбирают для возведения домов и придомовых построек. Конечно, если проектируется крупное здание, то не обойтись без тщательных расчетов, которые должны выполнять специалисты-архитекторы. Но при строительстве на своем участке небольших сооружений бытового или хозяйственного предназначения (бани, гаража, птичника, сарая и т.п.) – вполне можно обойтись и собственными силами.

Калькулятор расчета минимального количества прутов арматуры для ленточного фундамента

Это вовсе не означает, что расчеты не потребуются – любой ленточный фундамент должен отвечать определенным требованиям и нормативам, нарушать которые не рекомендуется. Одно из них – необходимое и достаточное армирование ленты. В решении этого вопроса помощь окажет калькулятор расчета минимального количества прутов арматуры для ленточного фундамента.

Ниже будут приведены краткие пояснения по проведению расчетов.

Содержание статьи

Калькулятор расчета минимального количества прутов арматуры для ленточного фундамента

Перейти к расчётам

Пояснения по проведению расчетов

Расчёт несложен: он базируется на специальной формуле, учитывающей площадь сечения фундаментной ленты – от нее зависит и необходимая общая площадь сечения продольных прутов основного армирования.

• В качестве исходных величин принимается высота ленты (с учетом подземной, заглубленной ее части и цоколя) и ее ширина.
• При ширине ленты более 150 мм настоятельно рекомендуется выполнять армирование минимум с двумя прутьями в каждом ярусе.
• Если получено нечетное значение прутьев (от 5 и более), один «лишний» прут желательно поместить в нижнем ярусе, там, где лента испытывает максимальные нагрузки.
• Количество прутов напрямую зависит от диаметра используемой арматуры – можно оценить, какой вариант станет более предпочтительным с точки зрения стоимости материала и сложности выполнения обвязки арматурного каркаса.

После того как определились с числом прутьев для основного продольного армирования, можно перейти к расчетам количества арматуры, с учетом длины фундаментной ленты, перехлестов, угловых соединений и т.п.

Нюансы заливки ленточного фундамента

Качественно выполненный фундамент – основа безопасности и длительности эксплуатации всего здания. Много полезной информации по этому поводу можно почерпнуть из статьи нашего портала, посвященной заливке фундамента собственными силами.

stroyday.ru

Расчет ленточного фундамента

справка

Укажите необходимые размеры в миллиметрах

X — ширина фундамента
Y — длина фундамента
A — толщина фундамента
H — высота фундамента
C — расстояние до оси перемычки

A — толщина фундамента
H — высота фундамента
S — шаг между соединениями
G — горизонтальные ряды
V — вертикальные стержни
Z — соединительные стержни

Требуемое количество цемента для изготовления одного кубического метра бетона различное в каждом конкретном случае.

Это зависит от марки цемента, желаемой марки получаемого бетона, размеров и пропорций наполнителей.
Указывается в мешках.

Не стоит повторять, насколько важно при проектировании дома рассчитать количество строительных материалов для фундамента дома.
Ведь стоимость монолитного фундамента доходит до трети стоимости дома.

Данный сервис облегчит планирование и расчет фундамента дома. Поможет рассчитать количество бетона, арматуры, досок опалубки для устройства ленточного фундамента.

Что можно узнать:

Площадь основания фундамента (например, для определения количества гидроизоляции, чтобы накрыть готовый фундамент)
Количество бетона для фундамента и плит перекрытия или заливки пола подвала (вот будет весело, когда из-за элементарной ошибки в умножении не хватит бетона)
Арматура — количество арматуры, автоматический расчет ее веса, исходя из ее длины и диаметра
Площадь опалубки и количество пиломатериала в кубометрах и в штуках
Площадь всех поверхностей (для расчета гидроизоляции фундамента) и боковых поверхностей и основания
Добавлен расчет стоимости стройматериалов фундамента.

Так же программа нарисует чертеж фундамента.
Надеюсь, что сервис будет полезен тем, кто строит фундамент своими руками и специалистам-строителям.

состав бетона

Пропорции и количество цемента, песка и щебня для приготовления бетона по умолчанию даны справочно, как рекомендуют производители цемента.
Так же как и цена на цемент, песок, щебень.

Однако состав готового бетона сильно зависит от размеров фракций щебня или гравия, марки цемента, его свежести и условий хранения. Известно, что при длительном хранении цемент теряет свои свойства, а при повышенной влажности качество цемента ухудшается быстрее.

Обратите внимание, что стоимость песка и щебня указывается в программе за 1 тонну. Поставщики же объявляют цену за кубический метр песка, щебня или гравия.

Удельный вес песка зависит от его происхождения. Например, речной песок тяжелее карьерного.
1 кубический метр песка весит 1200-1700 кг, в среднем — 1500 кг.

С гравием и щебнем сложнее. По различным источникам вес 1 кубического метра от 1200 до 2500 кг в зависимости от размеров. Тяжелее — более мелкий.

Так что пересчитывать цену за тонну песка и щебня вам придется самостоятельно или уточнять у продавцов.

Однако расчет все же поможет узнать ориентировочные расходы на строительные материалы для заливки фундамента. Не забудьте еще проволоку для вязки арматуры, гвозди или саморезы для опалубки, доставку строительных материалов, расходы на земляные и строительные работы.

www.zhitov.ru

Расчет арматуры на ленточный фундамент

Ленточный фундамент наиболее распространен при самостоятельном возведении различных построек. Однако заливка в опалубку одного лишь бетонного раствора не делается. Для укрепления фундамента производится его армирование, что значительно усиливает конструкцию и повышает ее несущую способность.

На практике для обустройства такого «проволочного» каркаса используется металлический пруток (можно использовать новейшую композитную арматуру). Он может быть гладким или ребристым, иметь различный диаметр. Но в процессе подготовки к проведению работ необходимо рассчитать арматуру для ленточного фундамента с помощью удобного онлайн-калькулятора. Ведь если его окажется значительно больше, то куда потом девать излишки? А если не хватит, то это задержка, простой, потеря времени.

Что учесть при расчете

1. Любой металл подвержен коррозии. Следовательно, надежность конструкции, в которой он был использован, при его прямом контакте с водой резко снижается. В процессе монтажа, а также при дальнейшей эксплуатации бетон частично начинает крошиться. Плюс к этому, в него с разной степенью интенсивности (в зависимости от марки, наличия или отсутствия различных добавок, качества гидроизоляции) постепенно впитывается влага. Для защиты от нее арматуры каркас монтируется таким образом, чтобы все его части (прутки) отстояли от поверхности заливки примерно на 50 мм. Причем с любой стороны – с боков, сверху, снизу.
2. Нагрузка на вертикальные (и поперечные) части каркаса (прутки) ниже, чем на продольные. Поэтому для экономии можно использовать продукцию с меньшим диаметром. Обычно для ленточного монолита частного строения берут пруток 10 или 12 мм (для продольной укладки) и 6 или 8 мм – для вертикальной и поперечной.
3. Если лента имеет разную ширину (например, по периметру и внутри строения, под несущие перегородки), то расчет производится отдельно для каждой части.
4. Соединение продольных элементов делается с взаимным перекрытием – примерно на 50 см. Следовательно, длина каждого последующего прутка «уменьшается» на эту величину.

5. При заливке бетона каркас «распирает» под тяжестью раствора, особенно если использован заполнитель с крупными фракциями. Поэтому для укрепления конструкции дополнительно из этого же прутка по всему периметру ставятся скобы (в виде буквы «П»), которые «стягивают» боковые стенки «решетки».
6. Количество рядов по горизонтали и вертикали зависит от параметров ленты – ее ширины и глубины закладки (высоты). Чтобы не заниматься вычислениями по формулам, в которых и не каждый разберется, используют ориентировочные данные. Для небольших частных построек этого вполне достаточно.

Расстояние между прутками в горизонтальной плоскости выбирается так, чтобы между ними было не более 25 – 30 см. Как правило, они укладываются по 4 штуки в ряд. Между вертикальными элементами (и поперечными) – от 30 до 60 см по всей ленте.

Расчет производится на основании проекта, по которому будет возводиться дом. Исходными данными являются параметры монолита. Все данные замеров, во избежание путаницы, записываются в метрах.

Калькулятор расчета



Приведем сам алгоритм, выбрав произвольные данные. Подставить истинные их значения для конкретной конструкции труда не составит.

• Измеряется длина ленты – L. Вдоль нее будет уложено в одном ряду, к примеру, 4 прутка. Допустим, таких рядов, в соответствие с глубиной заливки, будет 3. Следовательно, общая длина прутка = L х 4 х 3.
• Количество мест соединений продольных элементов 24. Мы знаем, что каждое из них «уменьшает» пруток на длину перекрытия. Следовательно, получается: 50 см х 24 = 120 см = 12м.
• По всей длине нужно уложить скобы, поперечные и вертикальные прутки.
• Общая длина материала получается:

(L х 4 х 3) + 12 м + (длина поперечин, умноженная на их количество) + (длина вертикальных прутков х на количество) + (длина скобы х на количество).

Но это, если вся конструкция собирается из материала одного и того же сечения. В случае использования прутков различных диаметров подсчет ведется для каждого из них отдельно. Весь процесс армирования подробно описан в этой статье.

При наличии внутренних несущих стен для их основания вычисления проводятся по той же методике.

Несколько советов:

• Ребристый пруток (в отличие от гладкого) более надежно «сцепляется» с бетонным раствором.
• Необходимо выбирать прутки такой длины, чтобы при их продольной укладке было как можно меньше стыков.
• Соединения по углам ленты не допускаются. Только – изгиб прутков.
• Материала для арматуры нужно брать чуть больше требуемого, так как отрезки прутков могут понадобиться и для других целей. Например, установить закладные при облицовке газобетонных стен кирпичной кладкой. Вариантов много, поэтому нужно учесть все нюансы строительства, чтобы не ездить на закупки по несколько раз.

masterim.guru

Калькулятор ленточного фундамента. Расчет материалов.

Ленточный фундамент представляет собой замкнутый контур (ленту) — полосу из железобетона, укладываемую под всеми несущими стенами здания и распределяющую вес здания по всему своему периметру. Таким образом, оказывая сопротивление силам выпучивания почвы, избегая проседания и перекоса здания.

Устройство монолитного ленточного фундамента предполагает вязку арматурного каркаса и заливку его бетоном на самом строительном объекте, за счет чего и достигается целостность, или неразрывность — монолитность основания фундамента.

Калькулятор ленточного фундамента помогает рассчитать:

• Площадь основания фундамента
• Количество бетона для фундамента и плит перекрытия или заливки пола подвала
• Арматура — количество арматуры, автоматический расчет ее веса, исходя из ее длины и диаметра
• Площадь опалубки и количество пиломатериала в кубометрах и в штуках
• Площадь всех поверхностей  и боковых поверхностей и основания
• Расчет стоимости стройматериалов фундамента.

Калькулятор ленточного фундамента

Онлайн калькулятор для расчета приблизительной стоимости и количества материалов для заливки монолитного ленточного фундамента для строительства здания

Особенности расчета ленточного фундамента

1. Состав раствора и стоимость материалов, даны для справки.
2. Стоимость песка и щебня указывается  за 1 тонну. Поставщики же объявляют цену за кубический метр песка, щебня или гравия. Удельный вес песка зависит от его происхождения. Например, речной песок тяжелее карьерного. 1 кубический метр песка весит 1200-1700 кг, в среднем — 1500 кг.
3. С гравием и щебнем сложнее. По различным источникам вес 1 кубического метра от 1200 до 2500 кг в зависимости от размеров. Тяжелее — более мелкий.

Для того, чтобы избежать чрезмерного давления веса строения на фундамент, ширина его стенок не должна быть уже ширины стен возводимого здания.

Как правило в ленточном фундаменте используют в качестве поперечной арматуры — гладкую арматуру, в качестве продольной арматуры в стальном каркасе фундамента должна быть ребристая арматура

Синонимы: основание, основа, базис, база, опора, fundamentum

wpcalc.com

Расчет арматуры ленточного фундамента онлайн



Информация по назначению калькулятора

Онлайн калькулятор монолитного ленточного фундамента предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа фундамента, обязательно обратитесь к специалистам.

Л енточный фундамент представляет собой монолитную замкнутую железобетонную полосу, проходящую под каждой несущей стеной строения, распределяя тем самым нагрузку по всей длине ленты. Предотвращает проседание и изменение формы постройки вследствие действия сил выпучивания почвы. Основные нагрузки сконцентрированы на углах. Является самым популярным видом среди других фундаментов при строительстве частных домов, так как имеет лучшее соотношение стоимости и необходимых характеристик.

С уществует несколько видов ленточных фундаментов, такие как монолитный и сборный, мелкозаглубленный и глубокозаглубленный. Выбор зависит от характеристик почвы, предполагаемой нагрузки и других параметров, которые необходимо рассматривать в каждом случае индивидуально. Подходит практически для всех типов построек и может применяться при устройстве цокольных этажей и подвалов.

П роектирование фундамента необходимо осуществлять особенно тщательно, так как в случает его деформации, это отразится на всей постройке, а исправление ошибок является очень сложной и дорогостоящей процедурой.

Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта.

Основные параметры ленточного фундамента (глубина заложения, высота и ширина ленты) подбираются согласно расчетам и с учетом характеристик грунта площадки и требований норм СП 22.13330.2011 «Основания зданий и сооружений» и СП 63.13330.2012 «Бетонные и железобетонные конструкции». Чтобы частично облегчить ваш труд, предлагаем воспользоваться онлайн-калькулятором расчёта ленточного фундамента, составленного с учетом указаний нормативных документов.

Расчёт диаметра арматуры и объёма бетонной смеси

Необходимые пояснения к расчетам арматуры

vsjaarmatura.ru

Расчет арматуры для ленточного фундамента, примеры, онлайн-калькулятор

Стандартный калькулятор онлайн расчета фундамента ленточного типа помогает вычислить необходимое количество стройматериалов и подобрать армирование. Закладка связанного каркаса из стальных прутьев является обязательным этапом, эта конструкция противостоит силам растяжения, возникающим при подвижках грунта и воздействии весовых нагрузок. Для арматуры цель заключается в выборе правильного и оптимального в плане цены размещения прутьев, подбора подходящего типа и диаметра металлопроката, определении суммарного метража и веса. Основной регламентирующий документ – СНиП 52-101 от 2003 года.

Оглавление:

1. Что учесть при составлении схемы?
2. Самостоятельный расчет по шагам
3. Полезные рекомендации

Исходные данные и условия для расчета арматуры

Этот этап проводится после определения ширины основы и проверки ее соответствия весовым нагрузкам и геологическим условиям участка. В начале известны назначение и этажность постройки, материалы, тип и однородность грунта, уровень подземных вод. Эти данные служат основой для выбора глубины закладки, оптимальной марки бетона, толщины подушки. Знание длины, высоты и ширины ленты позволяет без проблем получать величину объема монолита, его периметра и сечения. В процессе учитываются не только наружные стены, ленточный фундамент заливается под все несущие конструкции, включая внутренние перегородки, правильный онлайн-калькулятор всегда предлагает выбрать нужную схему.

Самостоятельный расчет армирования начинается с составления схемы каркаса и определения необходимого диаметра прутьев. У ленточного типа предусматривается как минимум два ряда продольно расположенных стержней, это условие обязательно. СП указывают пределы при размещении и фиксации арматуры:

• Максимальный промежуток между двумя продольными прутьями – 40 см. Выполнение этого условия подразумевает закладку дополнительного стержня при превышении ширины ленты свыше 50 см.
• Расстояние от металла до боковых и нижних стен бетонной конструкции не может быть меньше 50-70 мм, верхних – 70-80. Но при этом крайние элементы каркаса не смещают в центр, в случае ленты это делает бессмысленным сам процесс армирования.
• Интервал между рядами по вертикали варьируется от 60 до 80 см. С учетом вышеизложенного это означает, что при высоте фундамента в пределах 1 мм (т.е. мелкозаглубленного типа) двух поясов армирования достаточно, но при необходимости закладки ниже уровня промерзания грунта (1,5-2 м) или строительстве дома с подвалом частота рядов возрастает.
• Поддерживающие (монтажные) вертикальные и поперечные ряды связываются в единую конструкцию и пересекаются друг с другом, шаг размещения варьируется от 30 до 80 см.
• В качестве горизонтальных прутьев, принимающих и распределяющих основные нагрузки, используются изделия с периодическим профилем (имеющие маркировку АIII или А3). Для вертикальных и продольных допускается применение гладких марок (АI или А1, соответственно). Ребристая поверхность обеспечивает более качественное сцепление с частицами бетона.

Диаметр продольной арматуры для фундамента выбирается из учета требований СНиП: минимальное процентное соотношение стали в бетонной конструкции составляет 0,1% от ее сечения. Рассмотрим пример: для ленточного основания шириной в 40 см и высотой 1 м выбирается схема из 4 прутьев, требуемая площадь сечения – от 4 см2 и выше. Существуют специальные таблицы, помогающие подобрать оптимальный диаметр одного продольного стержня, в данном случае это 12 мм. При их отсутствии расчет проводят самостоятельно, величина сечения находится по формуле: F=π·R2, где π=3,1415, R – радиус. Для обеспечения равномерного распределения нагрузки все продольные элементы должны иметь одинаковый диаметр, при наличии изделий с разным сечением (к примеру, 14 и 12 мм) более толстые прутья укладываются снизу.

Минимальный диаметр остальной арматуры для связки составляет 6 мм, верхний предел в частном строительстве – 10. В отличие от продольных неразрывных прутьев эти стержни представляют собой отрезки нужной длины, немного превышающие высоту и ширину каркаса, т.е. выступающие за края стыков.

Рекомендуемый тип фиксации пересекающихся и угловых элементов – обвязка проволокой, сварочное соединение не подходит из-за риска коррозии и разрушения стыков.

Пример расчета

Исходные данные: для фундамента под деревянный дом с шириной ленты в 40 см и высотой в 100 требуется определить количество арматуры. Несущими являются только наружные стены, длина составляет 10 м, ширина – 6. С учетом вышеизложенных требований для данного дома подходит схема с 4 продольными ребристыми прутьями с диаметром в 12 мм, размещенных на расстоянии в 80 см между собой по высоте. Шаг вертикальных и поперечных стержней – 50 см.

Рекомендуемая последовательность расчета:

• Определяется минимальный метраж для продольных рядов с учетом периметра здания: (6+10)×2=32 м. Соответственно, на схему из 4 прутьев потребуется не менее 88 м.
• Рассчитывается общая длина арматуры для поперечных элементов каркаса: периметр дома делится на шаг размещения: 32/0,5=64 узла. Расстояние между продольными рядами – 30 см, но с учетом выступания концов за края стыка отрезки нарезают по 34 см как минимум (рекомендуемый запас для выполнения данного условия – от 10 %). Таким образом, для соединения каркаса поперек потребуется 64×0,34≈22 м арматуры.
• Находится длина отрезков вертикальных стержней и их общий метраж. Для приведенной высоты ленточного фундамента она составляет 0,8+0,8×10 %≈0,88 м, для определения их количества число узлов умножают на 4. На них уйдет: 64×4×0,88≈225 м.
• Требуемый вес (продукция реализуется в кг и тоннах). Используются стандартные значения для изделий выбранного диаметра: 1 п.м. металлопроката А3 сечением в 12 мм весит 0,888 кг, то же для гладкой разновидности 10 мм – 0,617. В итоге потребуется не менее 88×0,888=79 кг рифленой продукции и (225+22)×0,617=152 кг стали А1.

Приведенная схема расчета арматуры для ленточного фундамента является упрощенной и не учитывает запасы на закладку при соединении двух продольных прутьев (не менее 30 см), потребность в усилении углов и другие факторы. Большинство онлайн-калькуляторов их также не берет во внимание, полученный результат показывает необходимый минимум и помогает составить бюджет строительства. Для исключения ошибки предусматривается 10-12 % запас.

Что еще следует учесть, потребность в подушке

При возведении на сложных грунтах допустимый минимум диаметра арматуры составляет не 12, а 16 мм. То же относится к необходимости заливки конструкций тяжелыми марками бетона. Вне зависимости от типа постройки для соединения отдельных элементов армокаркаса используется вязальная проволока, а не сварка. Расчет ее количества несложный: число узлов умножают на длину отрезка на обвязку (30-50 мм), метраж пересчитывается в вес, из-за риска разрывов материал приобретается с 50-100 % запасом.

Арматура не укладывается на грунт, для предотвращения подобной ситуации под нижний ряд каркаса подкладывают кирпичи или специальные пластиковые стаканчики. Засыпка и трамбовка песчаной подушки под ленточное основание – обязательный этап, данный слой снижает нагрузку на нижний продольный ряд. На подвижных грунтах он занимает не менее 30 см. В особо сложных случаях организовывается фундамент с подушкой под ленту из тощего бетона толщиной около 10 см, армирование этого слоя необязательно.

stroitel-lab.ru
