Ленточный Фундамент для Дома: Виды, Устройство, Расчет

Основание здания – важнейшая его часть. Малейшая ошибка при сооружении подобных конструкций может окончиться плачевно. Необходимо не только правильно рассчитать его глубину, количество и сечение арматуры, но и обеспечить надежный и качественный дренаж, гидро- и теплоизоляцию. Опишем процесс изготовления ленточного фундамента своими руками и пошаговую инструкцию по его возведению подробно.

Какой вид фундамента выбрать?

Выбор вида основания зависит от массы здания, типа грунта и глубины его промерзания.

Читайте также:  Терраса пристроенная к дому: 150+ Лучших фото идей 2018 года

Столбчатые опоры

По типу конструкции все основания подразделяют на:

  • ленточные: наиболее распространенные, изготавливаются в виде замкнутого контура, благодаря чему нагрузка на грунт от строения передается равномерно; он закладывается не только под стены, но и перегородки здания; такие основания в свою очередь делятся на малозаглубленные и глубокозаглубленные
  • свайные: здание устанавливается на вертикальные стержни (сваи) с заглублением 3-20 м; используются при сложных рельефах, большой глубине промерзания почвы и на болотистых местностях; к недостаткам относят необходимость использования специального оборудования для забивки свай в грунт и отсутствие подвальных помещений; при горизонтальных подвижках почвы недопустимы
  • свайно-ростверковые: с несущими горизонтально расположенными балками (ростверком), соединяющими сваи в верхней части; для предохранения от морозного пучения его никогда не заглубляют в грунт
  • столбчатые: на столбах, имеющих расширение в виде «подошвы»; допускается возведение на грунтах с глубоким промерзанием; опоры, соединенные перемычками (рандбалками) располагают через каждые 3 м
  • плитные: довольно дорогостоящее сооружение в виде монолитной плиты толщиной 20-30 см, лежащей на поверхности грунта, которая одновременно служит полом строения

Читайте также:  Как утеплить частный дом своими руками: кровлю, стены и фундамент, описание предлагаемых на рынке теплоизоляционных материалов (Фото & Видео) +Отзывы

Свайно-ростверковый фундамент

Тяжелые здания и многоэтажные строения, как правило, возводятся с использованием ленточного фундамента. Столбчатые фундаменты экономически более выгодны, и на них допускается возводить легкие каркасные или деревянные дома, но только в том случае, если почва не торфяная и не пучинистая глиняная.

Свайные конструкции можно использовать даже при значительной массе строения. Но применяют их в основном на земельных участках со слабым песчаным или торфяным грунтом, а также в районах Крайнего Севера при большой глубине промерзания почвы. Во избежание подвижек сваи устанавливаются не в ямы, а вбиваются или вкручиваются в грунт.

Читайте также:  Как сделать погреб в частном доме или на даче своими руками: схемы, пошаговое руководство, правильная вентиляция (55+ Фото & Видео) +Отзывы

Плитное основание

Плитные малозаглубленные фундаменты разумней использовать на проблемных участках, имеющих высокую подвижность грунта. Подобное «плавающее» основание способно выдержать даже значительные смещения почвы без ущерба для здания.

Заливка фундамента допускается при температуре от +5 С. Работы при пониженных температурах во избежание растрескивания бетона недопустимы.

вернуться к меню ↑

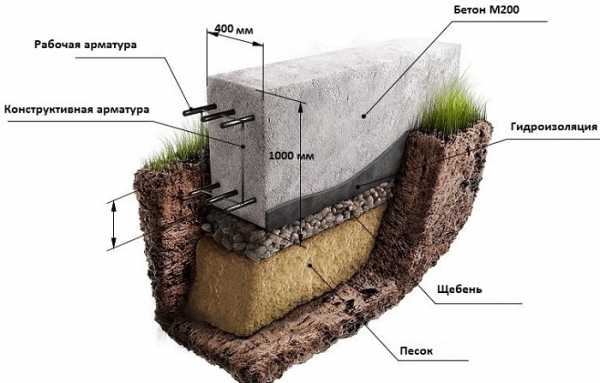

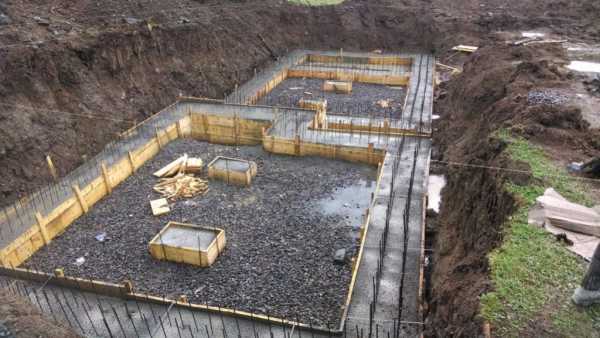

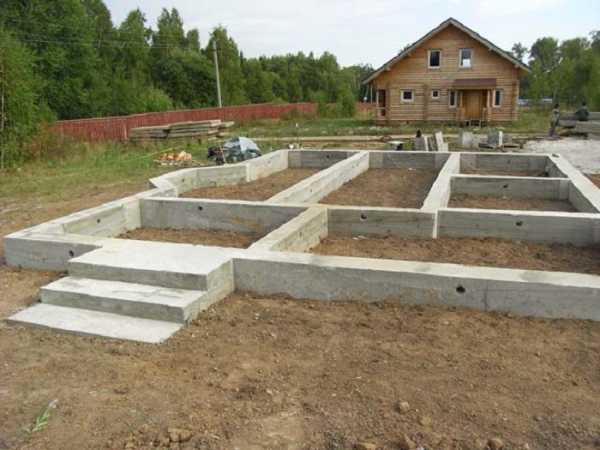

Ленточный фундамент

Читайте также:  Проекты дачных домиков для 6-10 соток: 120 фото, описание и требования. Самые интересные идеи

Ленточный фундамент

Хотя стоимость такой опоры достаточно высока и в среднем составляет 25-30% от цены всего объекта, из-за высокой прочности и надежности чаще всего используется именно этот вариант. Ниже будет представлена подробная пошаговая инструкция изготовления ленточного фундамента.

вернуться к меню ↑

Глубина заложения

Ленточные основания имеет две разновидности:

  • мелкозаглубленные с закладкой в грунт на 50-70 см; используются лишь для легких построек
  • глубокозаглубленные до 2 м: должны уходить в грунт на 20-30 см ниже уровня промерзания почвы

Узнать, на какую глубину промерзает почва в вашем районе, несложно. Для этого существуют специальные карты. Однако учите, что это значение – нормативное. На практике учитывать необходимо тип грунта и среднемесячную температуру региона проживания. Учите также, что влажная болотистая почва всегда промерзает сильнее песчаной. Плотный грунт промерзает сильнее рыхлого.

Читайте также:  Какая должна быть электропроводка в частном доме, укладка своими руками, инструкция для новичков

Глубина промерзания грунта по регионам России

В Московской области нормативная глубина промерзания – 140 см. При заложении фундамента к этим цифрам добавляется еще 10%. Для неотапливаемых помещений необходимо добавить еще 10%. При наличии подвала основание опускается на 40 см ниже его пола. Учитывать необходимо также высоту дренажного слоя и песчаной подушки.

В идеале на вопрос, какой должна быть глубина закладки фундамента, способны ответить лишь геологи. Ни таблицы, ни карты не могут показать наличие опасных плывунов, уровня нахождения грунтовых вод, различные нарушения состава грунта и пр.

На слабых грунтах лучше возвести ленточный фундамент в форме трапеции или сделать его ступенчатым. Подобное основание будет более надежным.



вернуться к меню ↑

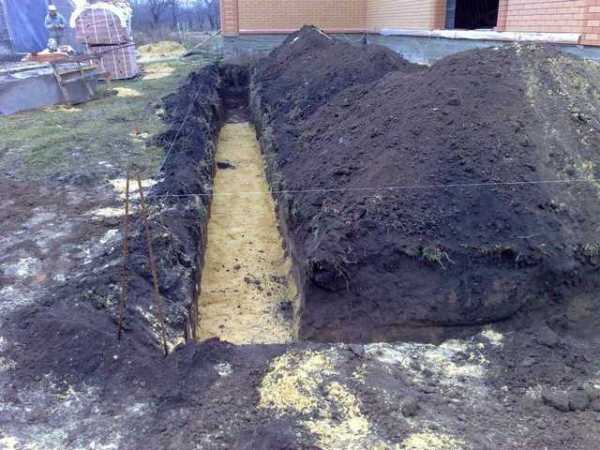

Ширина траншеи

Читайте также:  Септик для дома — канализационная яма без откачки: устройство, поэтапное изготовление своими руками из бетонных колец и другие варианты (15 Фото & Видео) +Отзывы

Виды траншеи под фундамент

Ширину конструкции рассчитывают исходя из ширины стен плюс 10 см. К этому значению прибавляют 40-60 см для возможности прохода людей при установке и заливке опалубки. В среднем ширина траншеи равняется 0,7-0,8 м. При обустройстве дренажной системы этот параметр увеличивают еще на 20-30 см.

Чтобы не было разности высот, траншею начинают рыть с самого высокого угла. Делать это желательно вручную – при рытье экскаватором получить идеально ровные стены без осыпания грунта не получится.

Осыпавшийся грунт полностью удаляют – ведь даже утрамбованный, по плотности он уступает слежавшейся годами почве. Часть земли увозить не стоит – с помощью нее будет производиться обратная засыпка.

Если земля сильно осыпается, траншею роют под небольшим углом

. Можно дополнительно укрепить ее фанерными или дощатыми щитами с распорками. При наличии подвального помещения для него сразу же готовится яма.

вернуться к меню ↑

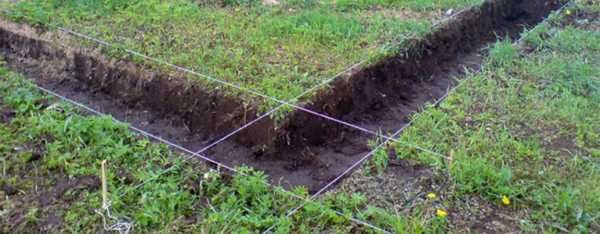

Разметка территории

Читайте также:  Наливной пол: устройство, рекомендации и пошаговая инструкция как сделать своими руками (50 Фото & Видео) +Отзывы

Разметка территории

Перед началом работ растительный слой почвы (дерн) полностью удаляется на глубину 20-30 см. На черноземной почве возведение фундамента недопустимо. Слой рыхлой почвы необходимо полностью убрать.

При проведении разметки к проектным размерам здания прибавляют ширину стен. Ее начинают с углов, куда забивают колышки или прутки арматуры. Между ними туго натягивается бечева или леска. Горизонтальность и вертикальность сторон обязательно выверяют строительным уровнем. Углы должны быть строго прямыми. Перепроверить необходимо и размеры по диагонали.

Если близится зима, и нет возможности ждать, пока бетон наберет прочность, можно собрать фундамент из уже готовых бетонных блоков. Однако учтите, что места их стыков являются слабым местом. В случае подвижек почвы в этих местах могут образоваться разрывы.

вернуться к меню ↑

Подушка из песка и щебня

Перед возведением фундамента для дома стоит позаботиться об обустройстве подушки. Такие материалы как песок, щебень и гравий почти не впитывают влагу, поэтому подвержены морозному пучению в меньшей степени. Использование подушки на их основе позволяют защитить участок от неравномерной усадки почвы. Подушка позволяет и более равномерно перераспределить нагрузку от массы здания по всей площади. Грунт под ней будет усаживаться более равномерно.

Читайте также:  Веранда пристроенная к дому — расширяем жизненное пространство: проекты, советы как создать своими руками (200 оригинальных фото идей) 2018 года

Укладка щебня

Слой такой подушки должен составлять 20 см. Чтобы она не заиливалась, перед ее засыпкой прокладывается слой пленки или рубероида. Такой же слой гидроизоляции требуется настелить и после засыпки щебня и песка.

Песок обязательно проливают водой, а затем утрамбовывают вибротрамбовщиком или посредством специального приспособления в виде деревянного бруска с вертикальной ручкой.

вернуться к меню ↑

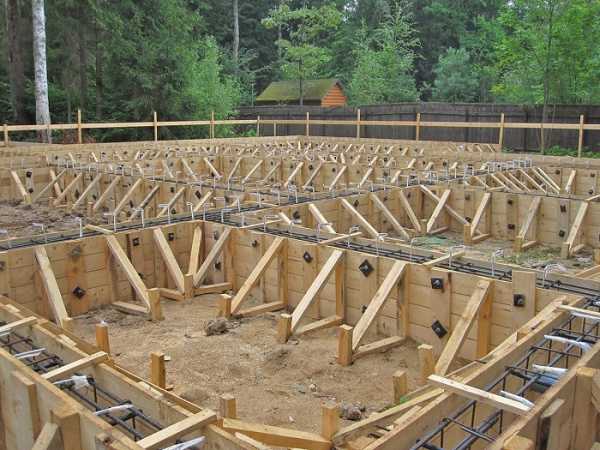

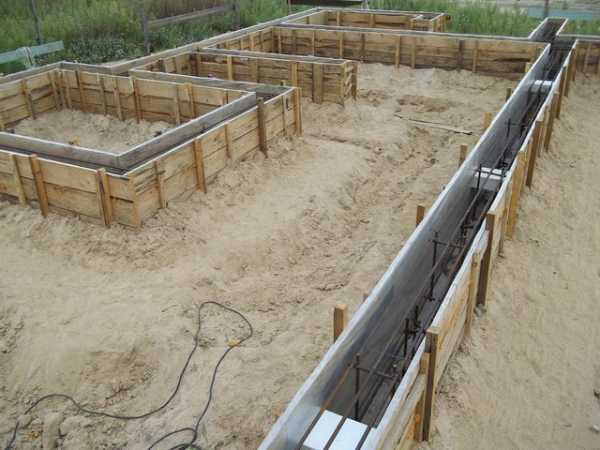

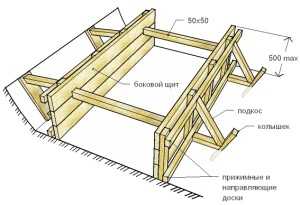

«Правильная» опалубка

Читайте также:  Пластиковые окна в деревянном доме: описание основных характеристик, как установить своими руками, фото и видео инструкция

Фиксация опалубки подборками

Наиболее распространенными проблемами при обустройстве фундамента являются:

  • разлом опалубки
  • ее распирание
  • протечки бетонного раствора

Во избежание подобных ошибок не стоит полагаться на авось и использовать бросовый пиломатериал. Для изготовления опалубки для фундамента требуется ровная доска толщиной 25 мм без значительных пороков, 2 сорта. В дальнейшем после разбора опалубки ее можно использовать для обустройства обрешетки.

Слишком большие щиты будут неудобны в работе – их делают длиной 3-4 м и собирают с помощью гвоздей. Для поперечных стоек используется рейка или та же доска. Во избежание протечек раствора пространства между досками быть не должно.

После опускания в траншею и выравнивания щиты фиксируются колышками, вбитыми в землю. В дальнейшем их можно не удалять – они остаются в бетоне. С наружной стороны опалубка дополнительно укрепляется подпорками. Расстояние между ними – не менее 1 м.

Все щиты между собой соединяются деревянными рейками. Для предохранения от вспучивания опалубки доски связываются проволокой, которая прикручивается к вертикальным поперечинам. Во время разбора опалубки ее отрубают и оставляют в бетоне.

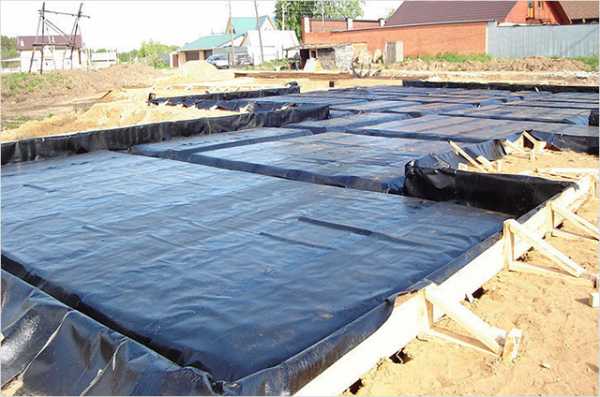

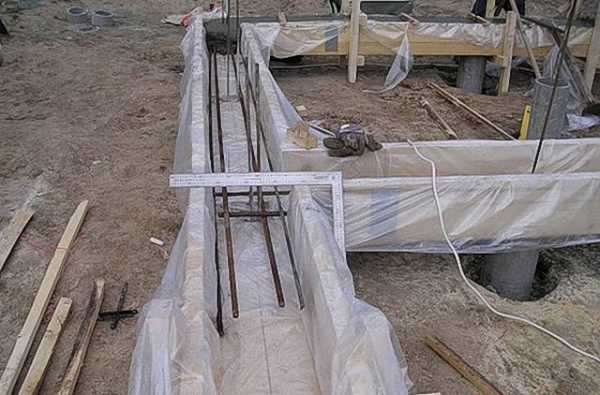

В качестве слоя гидроизоляции часто применяют и рубероид. Его крепят шиферными гвоздями.

вернуться к меню ↑

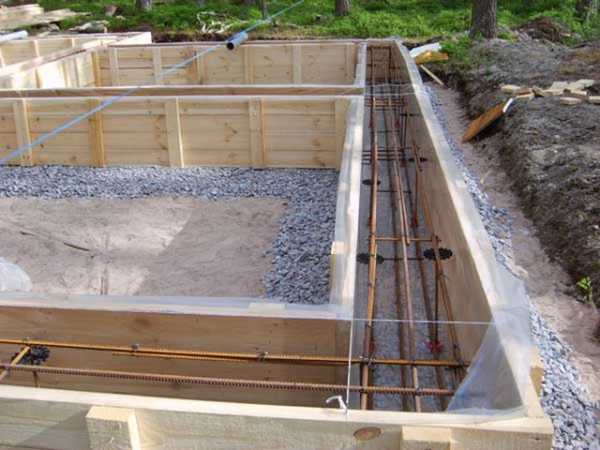

Установка арматуры

Читайте также:  Устройство колодца на даче своими руками: подробная инструкция, водопровод из колодца, оригинальные идеи декоративного оформления (75 Фото & Видео) +Отзывы

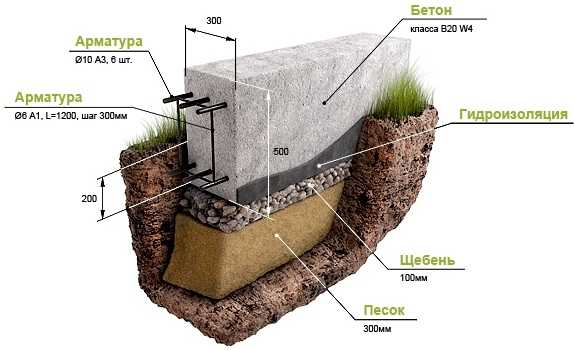

В ленточном фундаменте арматура должна выставляться в форме прямоугольника. Этому есть логичное объяснение. На опору строения действуют сразу две силы: силы пучения снизу и масса самого строения сверху. На середину ленты нагрузки практически нет. Для компенсации этих двух нагрузок готовят два пояса: верхний и нижний.

При заглублении фундамента на глубину до 1 м этого достаточно. Для глубоко заглубленного основания готовят три пояса: третий требуется для усиления при большой высоте арматурного каркаса.

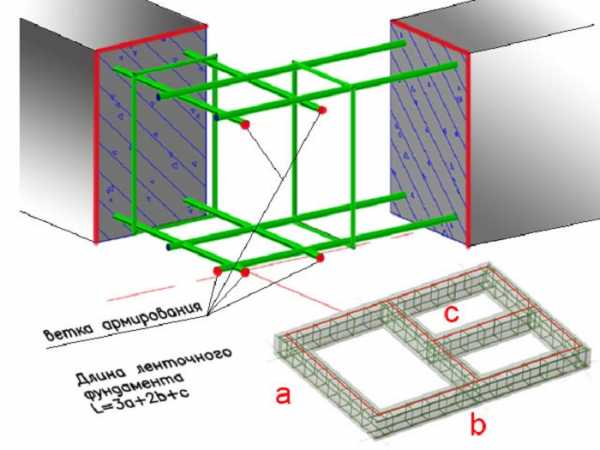

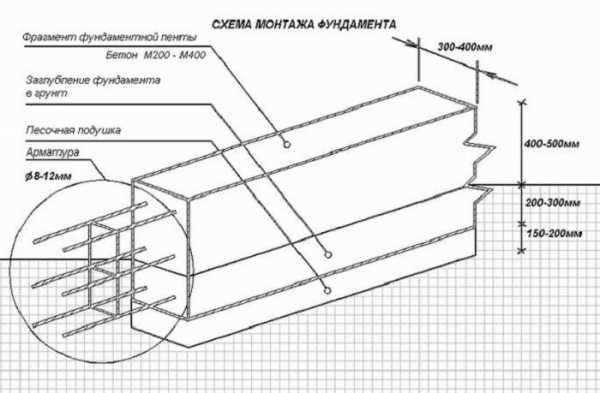

Схема армирования

Гладкие прутки допустимы лишь при создании перемычек. Для основного каркаса используется арматура с ребристой поверхностью диаметром 8-16 мм, способная выдерживать растягивающие нагрузки. Ребристая поверхность способна обеспечить и лучшее сцепление с бетоном. Марки стали арматуры для фундамента СГС, 25Г2С, 32Г2Рпс.

Для защиты металла от коррозии арматура должна находиться только в толще бетона. Поэтому по краям и низу опалубки необходимо отступить по 5 см. Согласно СНиП, шаг арматуры – 30-35 см.

Углы и пристенки, на которые приходится нагрузка от соседних стен, являются самым слабым местом. Во избежание появления трещин прутки в этих местах загибают друг на друга под углом 90 градусов с нахлестом 60-70 см. При нехватке длины прутка их соединяют Г-образными хомутами.

Читайте также:  Изготовление и укладка тротуарной плитки своими руками: пошаговая инструкция, на сухую и мокрую смесь. Изготовление формы, вибростола (Фото & Видео) +Отзывы

Укладка арматуры

Сварку для арматуры использовать нежелательно. Во-первых, в местах сварки сталь частично теряет прочность. Во-вторых, силовой каркас фундамента должен иметь некоторую степень свободы, чтобы при подвижке грунта его не разорвало.

Поэтому скреплять арматуру необходимо с помощью вязки. Для этого используют специальную проволоку. Вязку производят вручную, а при больших объемах работ с помощью пистолета. Для работы с проволокой удобней пользоваться специальным крючком.

При значительном перепаде высоты фундамент лучше разбить на сектора, где каждый сектор находится в земле на разной глубине.

вернуться к меню ↑

Проверяем качество цемента

Прежде чем дать подробную инструкцию по возведению фундамента, поговорим о качестве цемента. При заливке основания для дома экономить на цементе точно не стоит. По ГОСТ он должен быть не менее марок М200-300. Но лучше подстраховаться и использовать цемент М400-500. Особенно это важно при возведении тяжелых или многоэтажных строений. Ведь на практике сегодняшний цемент часто выпускается не самого лучшего качества.

Читайте также:  Устройство капельного полива в теплице своими руками: из бочки, пластиковой бутылки и даже автоматической системы. Для томатов и других культур (Фото & Видео)+Отзывы

Цемент для ленточного фундамента

Качественный бетон имеет темно-серый цвет. Он должен быть свежим и не слежавшимся – при сжатии в кулаке он должен легко высыпаться между пальцами. Так как этот материал способен быстро впитывать влагу, если он приобретается заранее, храните его в сухом месте, затянув полиэтиленовой пленкой не более 1-2 недель.

Ориентироваться на производителя сложно – ведь в каждой области выпускается свой собственный цемент. Поэтому лучше сделать пробный замес раствора.

После его застывания необходимо установить на поверхность бетона зубило и ударить по нему молотком. У вас должен остаться лишь небольшой след в виде царапины. Откалывание небольших кусочков означает, что, даже если производитель уверял вас в обратном, марка такого цемента не больше М200. Отверстия в бетоне после удара появляются при заливке цемента М100.

Проверка качества бетона

Внутри высохший бетон должен быть темнее, чем на поверхности. Спустя месяц в качественный бетон забить гвоздь должно быть сложно. В условиях Сибири и Севера важно обращать внимание на морозостойкость материала. Такой бетон имеет маркировку МЛ.

вернуться к меню ↑

Готовим бетонный раствор

Правильный фундамент должен изготавливаться из качественного раствора. Его пропорции находятся в прямой зависимости от марки цемента. Так, при использовании цемента марок М400 соотношение по объему будет 1,0:1,2:2,7 (для замеса берется цемент, песок, щебень).

Бетономешалка

Марка бетона Пропорции по объему цемент/песок/щебень Пропорции по массе цемент/песок/щебень Примерный объем бетона из 50 кг цемента (1 мешок), м3
М100 1,0/4,1/6,1 1,0/4,6/7,0 0,231
М150 1,0/3,2/5,0 1,0/3,5/5,7 0,189
М200 1,0/2,5/4,2 1,0/2,8/4,8 0,160
М250 1,0/1,9/3,4 1,0/2,1/3,9 0,128
М300 1,0/1,7/3,2 1,0/1,9/3,7 0,122
М400 1,0/1,1/2,4 1,0/1,2/2,7 0,092

Песок используется сухой, без примесей глины и мусора. Для удаления крупных частиц песок обязательно просеивают через сито. Щебень потребуется мелкой фракции с размером частиц 5-20 мм. Использование вместо него речного гравия, имеющую малую прочность, нежелательно. Плюс его зерна имеют слишком гладкую поверхность и плохо сцепляются с бетоном.

Вначале необходимо тщательно перемешать между собой сухую смесь, а лишь затем добавлять в нее воду. Если замес производится вручную, то делать это необходимо небольшими порциями, иначе в случае непромеса в растворе образуются комки. Получившийся раствор должен быть достаточно густым и не стекать с мастерка.

Снимают опалубку не раньше, чем через пару недель после заливки. Любые работы до истечения этого времени недопустимы.

вернуться к меню ↑

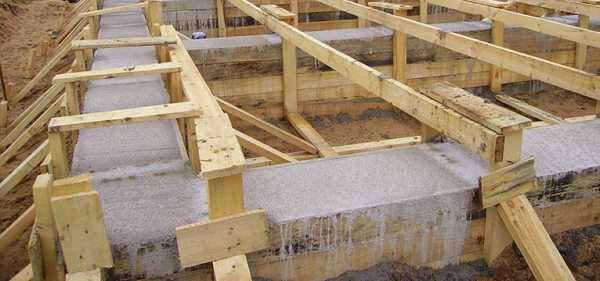

Заливка фундамента

Ленточный фундамент выполняется в виде сплошного бетонного полотна, проходящего по периметру стен и внутренних перегородок. При возведении легких построек допускается возведение оснований из кирпича.

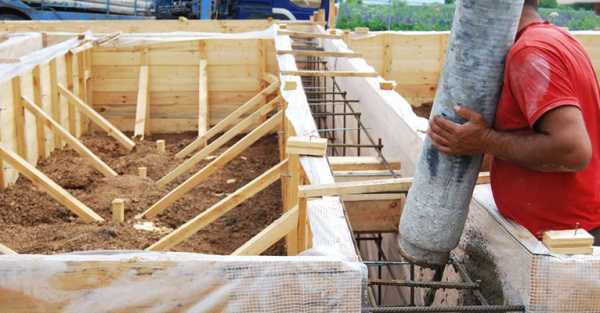

Заливка раствора

Заливка фундамента проводится небольшими порциями, слоями по 20-30 см, причем каждый из них обязательно дополнительно перемешивается лопатой или же используют специальный вибратор для бетона для удаления возможных пустот, снижающих прочность бетона. Для их выдавливания опалубку лучше дополнительно простучать. Однако делать это уже после схватывания раствора не следует.

По окончании работ готовый фундамент накрывают пленкой, чтобы он просыхал равномерно и не растрескивался.

Оставлять фундамент без нагрузки на зимний период запрещено! Иначе к весне его просто вытолкнет на поверхность или разорвет. Весь цикл строительства необходимо выполнить за один сезон.

вернуться к меню ↑

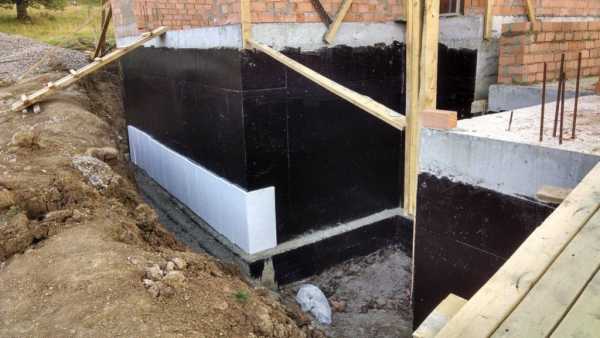

Утепление фундамента

С помощью утепления возможно не только снизить тепловые потери и обеспечить микроклимат в помещениях, но и значительно увеличить срок службы самого фундамента. Для этого используются недорогие материалы, плохо поддающиеся гниению: пенопласт, пенополистирол.

Утепление фундамент

Работы по утеплению фундамента можно начинать проводить сразу же после снятия опалубки. Вначале его необходимо проверить на наличие дефектов и при необходимости срубить излишки бетона. Во избежание появления воздушных карманов большие неровности заделываются штукатуркой.

Плиты из пенопласта или пенополистирола предварительно промазываются специальным клеем. Их необходимо плотно прижать к поверхности и слегка подвигать, чтобы клей распределился равномерно. Швы между плитами дополнительно заделываются монтажной пеной. После высыхания клея траншею между фундаментом и грунтом засыпают песком или просеянным грунтом.

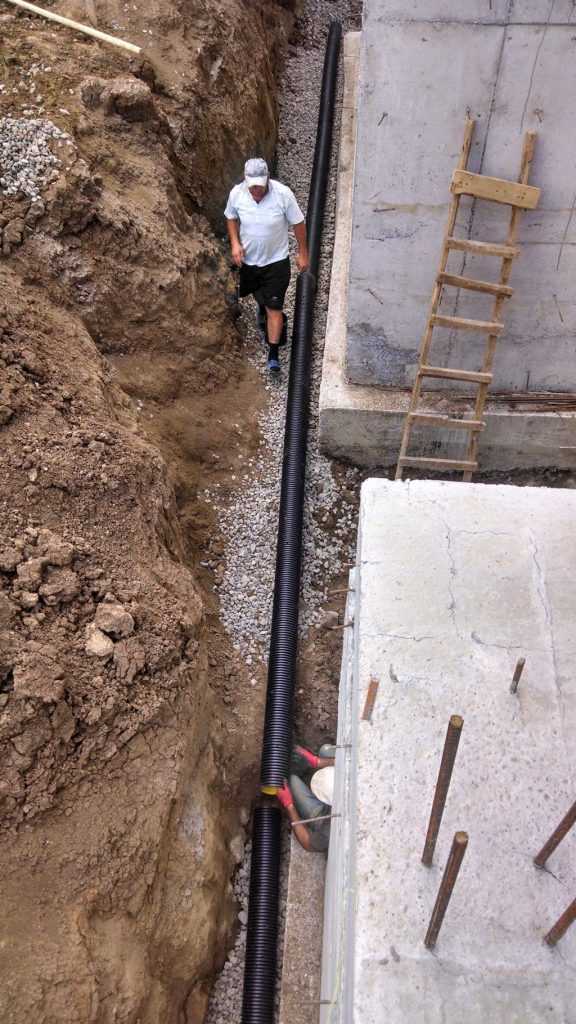

Закладывание дренажных труб

По всей длине пластиковых труб, сверху сверлятся отверстия для попадания воды в них. После соединения труб между собой, они засыпаются слоем щебня.

Фундамент веранды, террасы или крыльца обязательно отделяется от основного здания деформационным швом. Иначе вследствие неравномерной усадки грунта под тяжестью строения бетон разорвет. вернуться к меню ↑

Зачем нужна отмостка?

Так как пучение грунта происходит из-за избытка влаги, строители решили однажды бороться не с его следствием, а причиной. Поэтому фундамент решено было защищать. Для этого стали использовать отмостку – покрытие в виде полосы из влагостойких материалов, проходящей по периметру здания. Для обеспечения стока воды такая полоса делается под небольшим уклоном. Ее ширина всегда равна глубине промерзания.

Отмостка должна быть и шире свеса кровли на 20 см. Оптимальная толщина – 10-15 см.

Схема отмостки

Для заливки отмостки достаточно использование цемента М200-300. Вначале по периметру здания снимается верхняя часть грунта и с помощью колышков и веревки делается разметка. Для защиты от влаги желательно сделать гидрозамок из 10-15-сантиметрового слоя глины. Далее засыпается 5-10-сантиметровый слой щебня и 10-сантиметровый слой песка.

Для утепления отмостки используются материалы, не поддающиеся гниению – пенопласт, пеноплекс и пр. Они укладываются на слой песка в 2 слоя со смещением предыдущего. После подготовки опалубки производится армирование с помощью металлической сетки с ячейками размером 50 или 100 мм, а затем заливка раствора.

7.6 Total Score

Для нас очень важна обратная связь с нашими читателями. Если Вы не согласны с данными оценками, оставьте свой рейтинг в комментариях с аргументацией. Ваше мнение будет полезно другим пользователям.

7.2Средняя оценка

Простота реализации

7

Материальные затраты

7.5

Эффективность

7

8Оценка пользователя

Простота реализации

9

Материальные затраты

5

Эффективность

10

Добавить свой отзыв  |  Отзывы и комментарии

krrot.net

Пошаговая инструкция по монтажу фундамента

Фундамент — это конструктивный элемент здания, который принимает на себя весь вес сооружения и распределяет эту нагрузку на грунт.

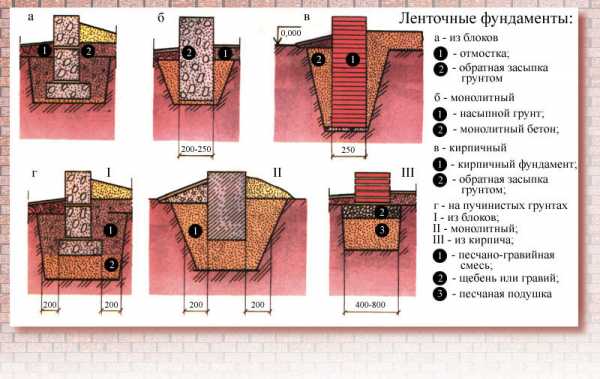

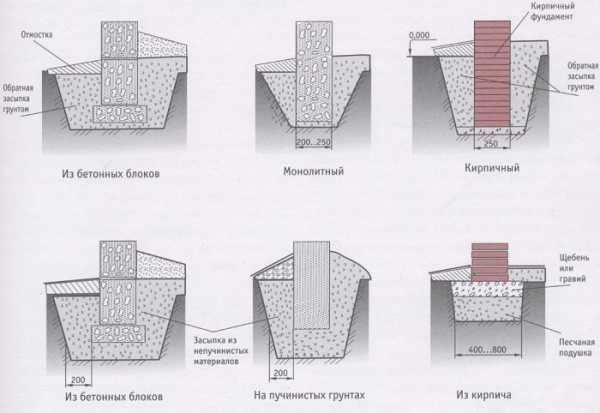

Ленточные фундаменты могут быть из блоков, монолитные или кирпичные.

Для того чтобы фундамент не выпирал, его необходимо закладывать ниже глубины промерзания грунта. А в тех случаях, когда возводятся деревянные сооружения, его делают мелкозаглубленным.

Для того чтобы фундамент был прочным и устойчивым, нужно придерживаться следующий условий:

  • исключить возможность попадания под него грунтовых вод;
  • осадку основания необходимо вложить в значения по нормативу;
  • при строительстве здания надо правильно рассчитать и применить более экономичные варианты;
  • при возведении сооружения нужно учитывать сдвиги, скольжение и нагрузку на него.

Для правильного выполнения фундамента нужно сделать его проект на бумаге.

Чтобы данные условия соблюсти, необходимо правильно все спроектировать, учитывая гидрогеологические и геологические характеристики района.

Процесс проектирования включает в себя следующее:

  • выбор материала и типа;
  • определение глубины основания;
  • определение размеров основания с учетом нагрузки и давления на фундамент и на почву;
  • расчет просадки;
  • определение устойчивости сооружения и так далее.

На сегодняшний день около 8% от всей стоимости многоэтажного дома приходится на стоимость.

Фундамент бывает столбчатый, плитный, свайный и ленточный. Каждый из этих видов, в свою очередь, делится на монолитный, сборный и сборно-монолитный. Фундамент, кроме бетонного, бывает каменным и деревянным. Тип зависит от многих факторов:

  • от типа почвы;
  • от уровня грунтовых вод;
  • сейсмичности района;
  • желания собственника.

Бетонные фундаменты возводят только при температуре больше 5-ти градусов, а если необходимо выполнять работы при более низкой температуре, то нужно использовать электропрогрев.

Ленточный

Ленточный фундамент является самым доступным и из-за этого самым распространенным.

Из всех существующих видов монолитных фундаментов самым распространенным является ленточный. Причина этому: небольшие расходы на материалы и простота возведения. В зависимости от того, какой грунт на участке, иногда делается столбчато-ленточный. Сделать ленточный фундамент своими руками довольно не сложно. После ознакомления с пошаговой инструкцией и проведения необходимых расчетов, любой владелец участка сможет построить такой.

Обычно такие фундаменты возводят на сухих непучинистых почвах. Прекрасно подходит такой вид при строительстве дома с подвалом, цокольным этажом или подпольем.

Фундамент мелкого заложения будет актуален при постройке легких зданий и сооружений.

Ленточный фундамент хорошо подходит при постройке бани. В таком случае возводится фундамент мелкого заложения. Фундаменты глубокого заложения делать не совсем рационально, так как их строительство довольно дорогой и трудоемкий процесс. После того как разработан проект будущего дома, бани, гаража либо другого сооружения, можно приступить к работе.

Перед началом работ желательно взять пробу почвы, чтобы узнать имеется ли в почве песчаная подушка или нет. Еще необходимо установить уровень залегания грунтовых вод, так как от этого зависит глубина. Для этого выполняют следующее:

Сначала определяется глубина заложения основания, которая зависит от:

  • архитектурного решения;
  • типа возводимого здания;
  • наличия подземных коммуникаций;
  • наличия подвала;
  • типа почвы;
  • уровня залегания грунтовых вод;
  • ландшафта местности;
  • глубины промерзания грунта;
  • типа и характера нагрузок, воздействующих на фундамент;
  • сейсмичности района.

Затем определяется размер с учетом вертикальной нагрузки на него. Для этого необходимо рассчитать давление на основание, которое можно найти, поделив вертикальную нагрузку на предполагаемую площадь. Полученный результат сравнивается с нормативом.

Далее нужно рассчитать прочность используемого материла путем определения толщины подушки основания и произвести расчет глубинного уплотнения и песчаной подушки.

После этого необходимо рассчитать среднюю, абсолютную, относительную и окончательную осадку основания, а также осадку оснований, которые расположены близко друг от друга.

Последним, что выполняется перед началом строительных работ — это расчет устойчивости фундамента и его возможной деформации. Еще нужно произвести расчеты на наклон фундамента и на его сдвиг.

Возведение конструкции

Инструкция по устройству ленточного фундамента включает в себя несколько основных этапов:

  1. Разметка.
  2. Рытье траншеи.
  3. Установка опалубки и устройство песчаной подушки.
  4. Армирование.
  5. Устройство вентиляции и проведение коммуникаций.
  6. Гидроизоляция.
  7. Заливка бетона.

Для возведения ленточного фундамента понадобятся следующие инструменты:

  • бетономешалка;
  • дрель;
  • отрезная машинка;
  • вибротрамбовка;
  • молоток;
  • кувалда весом до 5 кг;
  • пассатижи;
  • нивелир или водяной уровень;
  • угломер;
  • рулетка;
  • уровень;
  • разметочный шнур или леска;
  • арматура.

Разметка

Перед тем как приступать к строительству фундамента, нужно сделать его разметку.

Строительство фундамента, как и любое другое строительство, начинают с подготовительных работ. Со строительной площадки убирается весь мусор, лишние деревья и кустарники. Траву и сорняки выкашивают. Поверхность земли выравнивают при помощи специальной техники либо вручную.

Делая разметки участка нужно помнить о том, что здание должно находиться не дальше, чем на 3 м от соседних участков.

Делать разметку можно как по размерам стен основания, так и на несколько сантиметров шире, чтобы было удобнее копать.

С начала выполнения работ делается разметка будущей постройки. Чтобы проверить правильность расчетов разметки, измеряют диагонали: если они равны, то подсчеты верны. Обычно ленточный фундамент делается шириной 400 мм. Для этого необходимо отчертить периметр и забить по углам арматуру и с помощью угломера или лазерной рулетки проверить насколько углы прямые. Затем по всему периметру на арматуру нужно натянуть леску или прочный шнур. Таким же образом надо сделать и внутреннюю разметку, отступив 400 мм. Прежде чем сделать ленточный фундамент необходимо хорошо изучить все перепады участка и начать отсчет для рытья котлована с самой низкой точки. Это поможет исключить разницу в высоте.

По глубине котлован должен быть 400 мм.

Важным является то, что дно должно быть ровным по отношению к уровню воды (проверяют это водяным уровнем либо инженерным нивелиром).

Если это не сделать, то из-за разной высоты подземной части конструкция при эксплуатации может неравномерно просаживаться.

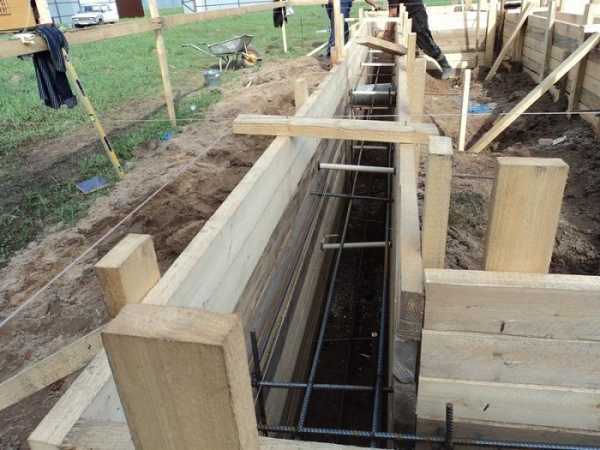

Установка опалубки

После того, как котлован вырыт, начинают устройство песчаной подушки. Песчаная подушка нужна для смягчения и распределения по всей площади основания будущей нагрузки. Для нее лучше всего подходит дробленый или речной песок. Толщину подушки необходимо делать не меньше 15 см. Для того чтобы проверить ровность подушки, используется водяной уровень.

После того как песок засыпан, его обильно поливают водой и трамбуют вручную или вибротрамбовкой.

Возводя опалубку можно использовать подручные материалы в виде досок, фанеры, кусков металлочерепицы. Устройство опалубки для ленточного фундамента производят на ровной площадке.

Основным правилом при устройстве опалубки является то, что опалубка сбивается изнутри, а гвозди забиваются снаружи. Благодаря этому поверхность получается более ровной, а демонтаж опалубки легким. Для того чтобы убедиться , что опалубка установлена выше предполагаемого уровня заливки бетоном, нужно поставить снаружи метку и снова по периметру натянуть леску.

Стенки траншеи обшивают рубероидом, который крепится с помощью шиферных гвоздей или обмазывают цементным или глиняным раствором. Это делается для того, чтобы исключить уход воды из смеси бетона в грунт.

Для того чтобы исключить протекание бетонного раствора, нужно стараться не оставлять щели между соединенными щитами, которые с помощью шурупов прижимаются друг к другу и закрепляются колышками по стенкам опалубки сверху и снизу. На щиты необходимо поставить как можно больше распорок, потому как раствор достаточно тяжелый, и поэтому нагрузка на стенки опалубки довольно велика. Заливку бетонным раствором нужно делать меньше, чем высота опалубки.

После возведения опалубки можно приступать к армированию.

Армирование

По всей длине фундамента устанавливается арматурная сетка.

Для того чтобы доски остались сухими и чистыми во время бетонирования, нужно с внутренней стороны опалубки к доскам при помощи степлера, прикрепить пергамин. Этот материал нужно расположить на 10 см ниже уровня земли, чтобы вода не смогла проникнуть под него. Верхний уровень заливки раствора должен быть ровным, для этого на внутреннюю стенку опалубки необходимо натянуть леску.

На дно траншеи толщиной 50 мм надо положить обломки кирпича, а сверху кладется арматурная сетка, имеющая отступ от каждого края по 30-50 мм. Таким образом, арматурная решетка полностью погрузится в бетон.

Далее необходимо перейти к упрочнению.

Каркас делается с помощью арматуры сечением от 1 до 1,5 см так, чтобы получились ячейки сетки. Для этого необходимо сделать следующее:

  • на дно котлована, который засыпан обломками кирпича, на расстоянии 50 мм от стен опалубки, нужно в 2 ряда уложить цельные арматурные прутья. Арматура должна быть цельной, так как чем больше соединений при использовании не цельных прутьев, тем неустойчивее получится каркас фундамента. Затем при помощи сварки по толщине фундамента на расстоянии друг от друга в 0,4 м нужно присоединить горизонтальные перемычки, соблюдая при этом отступы от стен опалубки по 50 мм;
  • далее к углу каждой ячейки необходимо прикрепить арматурные прутья, отступив по 50 мм от верха и дна фундамента;
  • затем к концам вертикальных прутьев арматуры надо присоединить горизонтальные.

Каркас, который сделан с помощью сварки, будет крепче того, который связан проволокой. Однако есть и минус такого способа соединения арматурной сетки: при сильном сдвиге основания сварка может треснуть, зато каркас, который связан проволокой, будет служить пружиной для фундамента.

Устройство вентиляции

Для выполнения вентиляции фундамента используется асбестоцементная труба.

В цоколе дома необходимо обязательно организовать вентиляцию. Делают ее из асбестоцементной трубы сечением 10 см, которая с помощью вязальной проволоки привязывается к арматуре на одном уровне со стенами опалубки. Перед тем как трубу привязать к арматуре ее заполняют песком, чтобы при заливке в нее не попал бетонный раствор.

В конце строительства на вентиляционных отверстиях делаются заглушки, которые в зависимости от погодных условий можно открывать или закрывать.

Для проведения водопровода и канализации в фундаменте оставляются отверстия для отвода труб из дома. Отверстия для вывода коммуникаций делаются почти так же, как отверстия для вентиляции, только ниже уровня земли. Трубы с уходящими в почву концами прикрепляются к арматурной сетке. Связано это с глубиной промерзания грунта. Для того чтобы трубы водопровода и канализации не замерзали в зимний период, их зарывают на глубину не менее, чем на 1,5 м. Затем, когда работы будут окончены, заглушки под коммуникации отрываются и через полученные отверстия проводятся коммуникации в дом.

Гидроизоляция основания

Перед заливкой нужно сделать гидроизоляцию, так как попадающие внутрь фундамента подземные воды, могут со временем его разрушить. Существует два способа гидроизоляции, которые принципиально отличаются друг от друга.

Первый способ является самым распространенным, так как он очень прост в исполнении, однако и наименее эффективен при эксплуатации. На дно котлована укладывается рубероид, а когда ленточный фундамент зальется раствором и высохнет, его со всех сторон обкладывают листами рубероида и промазывают для надежности горячей смолой. Минус данного способа заключается в том, что года через 2-3 рубероид начнет отслаиваться и понадобится устройство новой гидроизоляции. Если ее не сделать, то ленточный фундамент может начать сыреть и разрушаться и на нем появится плесень и грибок.

Вторым, и самым эффективным способом, является использование при гидроизоляции гидроизоляционных материалов, например, пенетрона. Пенетрон — это глубоко проникающая смесь, создающая защитное покрытие фундамента и делающая бетон водонепроницаемым. Плюсом данного способа является то, что такое покрытие сохраняет постройку в течение всего срока эксплуатации. Делается такая гидроизоляция так: в бетонный раствор добавляется пенетрон, который предварительно необходимо развести, так как описано в инструкции, и перемешать его при помощи строительного миксера на стадии заливки бетона. После добавления данного материала в раствор, ленточный фундамент будет надежно защищен от грунтовых вод.

Заливка бетона

Сделав все необходимые работы, можно приступать к заливке бетонного раствора. Хороший ленточный фундамент получается из цемента марки 400 и желательно заводского. Для того чтобы правильно определить сколько нужно залить кубометров бетона, надо умножить толщину стен на высоту фундамента в метрах и на длину периметра всего фундамента с перегородками.

Бетон для заливки фундамента лучше изготавливать в больших количествах, чтобы стразу заливать больший периметр конструкций.

Перед тем как заливать бетон необходимо проверить его консистенцию, если раствор подсох, то в него можно добавить воды и перемешать. При заливке бетонной смеси нужно ее постоянно утрамбовывать. Это надо делать, чтобы не образовалось «воздушных карманов».

После того, как бетонная смесь залита, ее надо разровнять с помощью мастерка и обязательно в нескольких местах проткнуть бетон щупом или арматурой для того, чтобы выходил лишний воздух и снаружи необходимо простучать его деревянным молотком. Пока фундамент будет сохнуть, за ним надо ухаживать следующим образом:

  1. На ночь его необходимо укрывать на случай дождя.
  2. Днем бетон необходимо поливать водой во время жары и яркого солнца.
  3. Опалубка снимается не ранее, чем через месяц после того, как залит бетонный раствор.

Заключительным этапом будет обсыпка, уплотнение и выравнивание фундамента, а также уборка территории.

1pobetonu.ru

Ленточный фундамент своими руками - пошаговая инструкция, фото

Самый бюджетный вариант подготовить основание под свой собственный дом – это обустроить ленточный фундамент своими руками. Пошаговая инструкция, фото и схемы на этой странице помогут вам в этом.

И кстати, даже если вы не хотите делать ленточный фундамент своими руками, пошаговая инструкция, фото и схемы вам все равно пригодятся. Потому что лучший вариант – это когда заказчик знает, что должен делать его подрядчик.

Согласитесь, если вы не знаете всех этапов производства работ, как вы сможете контролировать правильность их исполнения строительной бригадой, которую вы наняли для обустройства фундамента под свой дом?

Вот то-то и оно. Никак. Поэтому в любом случае, заказываете ли вы обустройство фундамента бригаде или делаете ленточный фундамент своими руками, пошаговая инструкция, фото и схемы в любом случае должны быть изучены вами досконально и быть под рукой в любой момент производства фундаментных работ.

Почему именно ленточный фундамент?

Итак, почему мы выбираем именно ленточный фундамент? Потому что для относительно легкого частного дома – это идеальный бюджетный вариант. Сейчас адепты УШП или винтовых свай начнут возражать, что их варианты стоять почти столько же, но гораздо лучше.

Секундочку! Как каждому сезону – свой овощ, так и для каждого грунта – свой фундамент.

  • Если у вас слабые грунты, торф или верховое болото, то ничто лучше плиты не удержит ваш дом «на плаву».
  • Если под слабым грунтом есть хорошее основание, то здесь отлично подойдут винтовые сваи в качестве фундамента.
  • Ну а если у вас самый обычный легкий грунт, песок или супесь или даже суглинки, то к чему городить весь этот огород? Заливаете ленту и начинаете строить дом.

Второй момент. Если решили построить дом из относительно тяжелого материала – кирпича или керамзитобетона. Вот в этом случае только лента позволит вам относительно бюджетно наращивать прочность фундамента за счет увеличения его высота и толщины ленты.

Для всех остальных видов фундаментов этот процесс в бюджетном плане будет гораздо более болезненным.

Пошаговая инструкция возведения ленточного фундамента

Итак, начнем возведение ленточного фундамента своими руками. Здесь на отдельных этапах возможно привлечение строительной техники, а можно обойтись и парой лопат.

Выемка грунта под ленту. Производится на глубину, заложенную при проектировании фундамента. Естественно, весь плодородный слой складывается аккуратно в сторонке – он вам еще пригодится.

Песчаная подушка под ленту. Подсыпается на толщину, которая заложена при проектировании. Засыпка производится в 2-3 этапа с проливкой и трамбовкой. Трамбовать лучше механической трамбовкой – можно взять ее в аренду на 2-3 суток.

Установка опалубки под ленту. Можно делать по старинке, колотить опалубку из дюймовой доски, а потом после демонтажа использовать эти пиломатериалы повторно. А можно использовать снаружи в виде опалубки листы пеноплекса 50 мм, которые уже никуда не деваются и служат потом наружным утеплением ленточного фундамента.

Укладка пленки на подушку. Делается для того, чтобы бетонное молочко не утекало в песчаную подушку. Можно формировать из пленки «корытце» с подъемом по краям. Пленку можно склеивать обычным скотчем или скреплять степлером.

Вязка / сварка арматуры. На этом этапе мы вяжем или свариваем арматурный каркас для ленточного фундамента. Диаметр арматуры подбирается исходя из проекта. Варить или связывать арматуру вязальной проволокой? Сколько будут строиться дома, столько будут идти дискуссии на эту тему.

Заливка фундамента. Можно заливать фундамент вручную. Используя бетономешалку. Можно вызвать миксер с готовым бетоном и залить все за 1 день. Заводской бетон однородный, качественный и будет залит без слоев. Главное – хорошо вибрировать его на всю глубину. Использовать можно банальные куски арматуры для этого процесса.

В случае, если вы будете ставить на ленту каркасный или брусовый дом, на этом этапе в бетон внедряются закладные элементы – анкера, которые будут скреплять нижнюю обвязку стен и фундамент.

Выстаивание фундамента. Бетон затвердеет уже через 7 дней, а полную прочность наберет через 28 дней. Чтобы лента не трескалась при затвердевании бетона, нужно в жаркую погоду накрывать ее мешковиной и смачивать. Некоторые мастера накрывают ленту пленкой.

Демонтаж опалубки. Если у вас была опалубка из доски, то эту доску можно пусть в дальнейшем на любые черновые работы. У меня из этой доски сделан черновой потолок в доме.

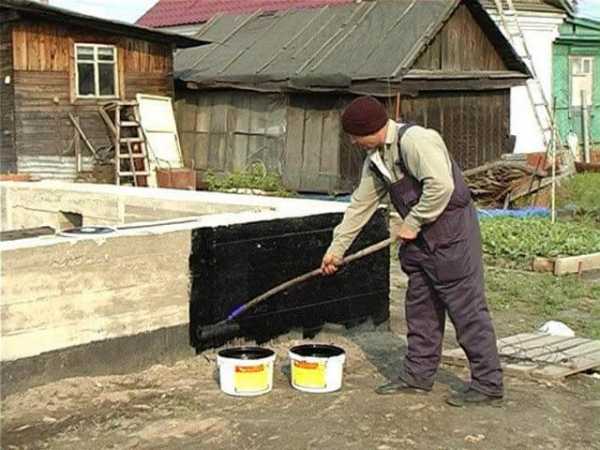

Гидроизоляция ленты. Если у вас не был смонтирован пеноплекс в виде несъемной наружной опалубки, то сейчас самое время сделать гидроизоляцию ленты. Подойдут любые битумные материалы.

Обратная засыпка фундамента. После того, как сделана гидроизоляция ленточного фундамента, можно делать обратную засыпку пазух фундамента. Засыпать пазухи нужно непучинистым грунтом. Лучше всего для этих целей подходит песок.

Вот в общем-то и все. Лента готова. Первые ряды кирпича можно выкладывать уже на 2-ю неделю после окончательной заливки. Прочность бетон еще всю не набрал, но уже достаточно затвердел, чтобы можно было выкладывать блок или кирпич.

Если вы делаете каркасный дом на ленточном фундаменте, то дождитесь набора бетоном прочности, и уже только тогда затягивайте гайки на анкерах, внедренных в бетон.

dom-data.ru

пошаговая инструкция + фото и видео

В этой статье вы сможете ознакомиться с пошаговой инструкцией с фотографиями и видео, которая поможет возвести ленточный фундамент своими руками.

При постройке частного дома почти всегда выбор останавливается на ленточном фундаменте, а многие непрофессиональные строители даже не знают других способов обустроить основание дома.

Такой фундамент пользуется заслуженной популярностью в силу надёжности, универсальности и относительной простоты изготовления, кроме того, это лучший способ при желании обустроить подвал. Но при всей кажущейся простоте ленточный фундамент достаточно требователен к технологии и грубые нарушения могут привести к тому, что через год-другой фундамент треснет, а дом – покосится, и вся работа пойдёт насмарку. Поэтому так важно заранее узнать, как сделать ленточный фундамент своими руками.

Виды ленточного фундамента

Прежде всего, нужно определиться, что ленточными называют несколько видов фундаментов, которые объединяет замкнутый контур железобетонной «ленты» под основными стенами будущего здания. По составу бывает:

  1. монолитный;
  2. блочный.

Первый состоит из залитого в траншею или котлован на готовую опалубку бетона, второй строится из специальных блоков ФБС, скрепляющихся раствором.

Для разных строений и грунтов фундамент можно зарывать на разную глубину, различают:

  1. мелкозаглубленный;
  2. заглубленный

Мелкозаглубленный ленточный фундамент (МЗЛФ), как видно из названия, залегает на небольшой глубине. Это накладывает ограничения на вес строения над ним, это может быть:

  • деревянный дом;
  • газобетонный или пенобетонный дом;
  • каркасный дом;
  • монолит с несъёмной опалубкой;
  • небольшое каменное сооружение – сарай или баня.

На МЗЛФ строят обычно одноэтажные, в редких случаях – двухэтажные строения.

Заглубленный фундамент опирается на прочные глубинные слои, до которых не добирается мороз зимой. Эти плотные слои грунта не расширяются из-за замерзающей влаги и не меняют своего объёма между временами года.

Стандартная лента фундамента составляет 40-50 сантиметров в ширину и от 0,6 до 2 метров вниз, однако глубина может сильно варьироваться в разных климатических зонах и почвах.

Ленточный фундамент: плюсы и минусы

Популярность ленточного фундамента в нашей стране легко объясняется его ключевыми преимуществами, вот они:

  • простой для частного строительства;
  • позволяет сделать подвал;
  • готов к высокой нагрузке.

Однако присутствуют и ряд минусов у этой технологии, из-за которой застройщики переключают своё внимание на менее популярные свайные или плитные фундаменты:

  • продолжительность работ – после заливки, вы будете ждать его засыхания около месяца;
  • частая потребность в технике и дополнительных рабочих руках.

Как правильно сделать ленточный фундамент

Процесс разделен на несколько шагов, каждый из которых определяет качество и надёжность дальнейшего строительства. Рассмотрим все этапы подробнее.

Расчёты и разметка

Выбор ленточного фундамента хотя и удачен в подавляющем большинстве случаев, но требует геологического уточнения. Его нежелательно строить на грунте с высокой пучинистостью. И чтобы определиться, подходит ли участку ленточный фундамент и какой глубины его делать, лучше всего обратиться к профессиональным геологам, которые сделают анализ грунта и вынесут решение. При обнаружении неглубоко залегающих грунтовых вод также стоит подумать об организации дренажа, чтобы фундамент не подмывало.

Окончательно определившись с типом фундамента, необходимо разметить его контуры на участке. Делается это с использованием подручных средств – колышков из дерева или арматуры и направляющих – верёвки, лески, нити. Очерчиваются контуры внешних и внутренних границ фундамента, после чего разметка проверяется с помощью сравнения диагоналей.

Подготовка котлована

По размеченным контурам будущих стен копаются траншеи. Делать это можно вручную или с использованием техники (экскаватора): первый вариант надёжнее, второй – быстрее. Глубину траншеи измеряют в самой низкой точке участка. Дно и стены должны быть ровными, это нужно постоянно контролировать с помощью уровня или нивелира.

Траншея капается обычно на 15-30 сантиметров глубже уровня фундамента – такое расстояние потребуется для подготовки основания под ленту. Сначала засыпается песок, после гравий, эта «подушка» улучшит распределение веса конструкции по грунту. Поверх обычно выстилаются листы рубероида – для гидроизоляции.

Ширина траншеи должна учитывать ширину будущего фундамента, которая, в свою очередь, должна быть не меньше толщины стены. В мягких грунтах траншею роют с запасом, в плотных – почти впритык, учитывая толщину опалубки.

Иногда вместо траншеи вырывают котлован – если требуется заменить слишком пучинистую почву или для обустройства подвала, цокольного этажа. Стенки котлована в таком случае укрепляются откосами с деревянными подпорками.

Монтаж опалубки

Традиционно материалом для этой цели служат доски (25-50мм), которые располагают ровной стороной внутрь траншеи. Опалубка монтируется как под землёй, так и возвышается над ней, чтобы бетон сформировал выступающий цоколь.

Около 10-15 лет назад вместо столярной начали использовать несъёмную опалубки из полимерных материалов. Её гораздо проще монтировать. Ещё одно преимущество – теплоизоляционные свойства такого материала.

Арматур и бетон

В траншею устанавливается арматурный каркас – совокупность вертикальных и горизонтальных прутов.

Вертикальные пруты устанавливаются так, чтобы арматура не касалась стенок опалубки – металл должен полностью скрыться под бетоном во избежание коррозии. Чтобы узнать точное количество, диаметр арматуры, расстояние между прутьями необходимо произвести расчеты (это тема для следующей статьи). На этом этапе нужно предусмотреть разъёмы под коммуникации: проложите трубы нужного диаметра там, где будут проходить водопровод и канализация.

После сбора арматурного каркаса можно заливать бетон. Он готовится из песка, щебня и цемента марок М-200, М-250 или М-300. Бетон нужно заливать равномерно и постоянно утрамбовывать. Работу нужно провести непрерывно, что обеспечивает монолитность фундамента.

После заливки бетона необходимо дать ему устояться, то есть набрать свою проектную прочность. Опалубку рекомендуется снимать не раньше, чем фундамент затвердеет наполовину. Этот процесс длится от 3 дней при +30 градусах до двух недель при температуре едва выше нуля.

Некоторые дожидаются полного застывания – после 28 дней он получает 99% своей прочности и процесс замедляется настолько, что последний процент набирается годами. К этому времени опалубку можно снимать смело при любых погодных условиях.

Гидроизоляция, утепление и обратная засыпка

После снятия опалубки остаются гидроизоляционные работы и утепление. Изолировать от влаги можно с помощью рубероида, обложив бетон со всех сторон его листами, или специальным жидкими составами. Строительный рынок заполнен разными марками, можно выбрать оптимальный вариант, как по качеству, так и по цене.

Утепление можно произвести различными способами, все зависит от ваших финансовых возможностей:

  • пенопластом – экономный и универсальный способ;
  • пенополистеролом – его свойства сходны с пенопластом;
  • пенополиуретаном – наносится на фундамент как аэрозоль, хорошо утепляет, но из-за токсичности нужно сразу закрыть землёй.

Последним этапом становится засыпка грунта — оставшиеся после всех работ полости засыпают вынутым землей или же песком, который утрамбовывают.

Надеюсь вы посмотрели видео, где показано поэтапное строительство ленточного фундамента, хотя он не совсем обычный.

fundamentgu.ru

Ленточный фундамент своими руками пошаговая инструкция

Фундамент определяет эксплуатационные характеристики и срок службы дома, поэтому к выбору и установке конструкции нужно подходить с большой ответственностью. Ленточный фундамент — прочная и надежная основа для построек с тяжелыми перекрытиями и с несложной архитектурой.

Устройство ленточного фундамента представляет ленту, которая принимает нагрузку целого помещения. Он не требует тщательной подготовки земли и подходит для разжиженной, садовой, лесной или глиняной почвы. Широко используется при неоднородном грунте.

Главным преимуществом ленточного фундамента является то, что он подходит для строительства дома с подвальным помещением или цокольным этажом. Укладка проходит легче, но требует больше затрат и времени, чем другие виды фундамента.

Виды ленточного фундамента

  • Мелкозаглубленный ленточный фундамент подходит для грунта умеренной пучинистости и для почвы, которая не промерзает ниже 1,5 метров. Это выгодный вариант строительства, так как возведение конструкции не требует глубокого котлована, что сэкономит денежные средства и время работы.
  • Заглубленный фундамент используют для строительства домов с тяжелыми стенами и бетонными перекрытиями, с большим цокольным этажом или подземным гаражом. Для такого типа конструкции важно правильно рассчитать глубину. Чтобы это сделать, определяют уровень промерзания грунта и из показателя вычитают 30 сантиметров.

Обе конструкции подходят для строительства деревянного дома. Мелкозаглубленный ленточный фундамент более доступный и простой вариант, который благодаря легкому монтажу можно установить и своими руками. Мелкозаглубленный ленточный фундамент чаще применяют для строений с легким весом: дачного домика и небольшого загородного коттеджа, бани и беседки.

Заглубленный и мелкозаглубленный ленточный фундамент бывают в виде монолитной бетонной конструкции или сборных железобетонных блоков. Эксперты рекомендуют использовать первый вариант, так как он очень прочный и надежный со сроком службы 100-150 лет. Далее пошаговая инструкция расскажет, как правильно установить фундамент своими руками.

Подготовительные работы: изучение грунта и разметка

Первым делом, проводят разметку и расчет ленточного фундамента. Чтобы рассчитать необходимые размеры, объемы материалов и арматуры, воспользуйтесь специальным онлайн-калькулятором. Такой калькулятор легко найти в интернете.

Кроме того, вы можете обратиться за помощью к профессиональным строителям или консультантам в магазине, где продают необходимые материалы. Затем переходят к разметке.

Чтобы выполнить разметку своими руками, сначала уберите мусор с земельного участка. После чего нужно нанести внутренние и внешние границы конструкции при помощи колышков, веревки, прутьев арматуры или других подручных предметов. Для более точной разметки используют лазерные нивелиры.

Как добиться ровной разметки:

  • Установить ось будущего строения;
  • Отвесом определить первый угол, от которого перпендикулярно натянуть веревку к двум другим углам;
  • Угольником отметить последний четвертый угол;
  • Проверить ровность углов и натянуть между ними веревку;
  • Внутреннюю разметку сделать по тому же принципу с отступом 40 сантиметров от внешней стороны. Кстати, можно сначала разметить внутренние границы, а затем внешние. Последовательность большого значения не имеет

Перед монтажом обязательно изучите характеристики почвы, степень промерзания грунта и перепады поверхности. Рыть котлован нужно с самой низкой точки. Для строительства небольшого дома, бани или беседки глубина траншеи составляет около 40 сантиметров. Небольшой котлован можно вырыть и своими руками при помощи обычной лопаты. Экскаватор же сэкономит силы и время, но и в этом случае для заключительного выравнивания придется использовать лопату.

Основные работы

Песчаная подушка

В готовый котлован укладывают песчаную подушку с гравием слоем высотой около 15 сантиметров. Чтобы увеличить плотность, слой с песком и гравием поливают водой и утрамбовывают. Затем на песчаную подушку выкладывают прочную гидроизоляционную пленку либо геотекстиль.

Опалубка

Для опалубки неглубоких фундаментов используют подручные материалы: доски, фанера, бруски и шифер. Каркас сбивают внутри, а гвозди загибают снаружи. За счет этого поверхность станет ровной, а убирать опалубку потом будет легче. Во время работы постоянно контролируйте вертикальность! Для обустройства небольшого цоколя или подвала делайте каркас высотой не менее 30 сантиметров от земли.

Опалубку нельзя оставлять зимой незалитой! Поэтому работы лучше проводить в теплое время года.

Гидроизоляция

Для усиления гидроизоляции на дно котлована кладут рубероид. Можно использовать и более эффективные современные материалы. Например, пенетрон. Такая смесь отличается повышенной устойчивостью к влаге, она предотвратит возникновение плесени и грибка на бетонном фундаменте. Чтобы сделать смесь, просто при заливке фундамента добавьте в бетон пенетрон согласно инструкции.

Армирование

Армирование ленточного фундамента проводят с использованием кирпичей и армированной сетки. На дно траншеи кладутся кирпичи, а поверх устанавливается стальная арматура для ленточного фундамента. Для изготовления сетки стержни арматуры связывают специальной проволокой так, чтобы ячейки были квадратными со стороной около 40 сантиметров. Армирование ленточного фундамента делают с отступом 50 мм от краев котлована.

Связку арматуры нельзя делать сварочным аппаратом, так как в местах сварки возникнет коррозия!

Вентиляция и коммуникации

Затем приступают к обустройству коммуникаций в деревянном доме. Для этого делают специальные отверстия для коммуникационных труб, которые подведут водопровод и систему канализации к дому. Для обустройства используют пластиковые или асбоцементные трубы, которые привязывают к арматуре. Чтобы трубы не заполнились бетонным раствором во время заливки, насыпьте туда песок.

Заливка бетоном: как сделать бетонную смесь самостоятельно

Бетонную смесь заливают в опалубку постепенно слоями толщиной 15-20 сантиметров. Слои должны быть одинаковыми по составу! Затем бетон трамбуют при помощи глубинного вибратора или деревянной трамбовки. Трамбовка поможет избежать пустых мест, что усилит прочность и надежность конструкции.

Можно купить готовую бетонную смесь либо сделать раствор своими руками. Смешайте цемент, песок и щебень в пропорции 1:3:5. Затем массу разбавляют водой в размере 60% от цемента. В мороз заливают теплую воду, а в жаркую погоду — холодную. Это ускорит затвердевание.

Кроме того, не забудьте добавить пенетрон, если вы решили использовать это гидроизоляционное средство. При минусовой температуре в смесь добавляют морозоустойчивые вещества в расчете 1,5% от массы цемента. При температуре до -10 градусов подойдет поваренная соль, при более сильном морозе применяют хлористый кальций. Но, как уже отмечалось, заливать бетон лучше в теплое время года.

Залитый бетон накрывают пленкой. Через 4-6 дней снимают опалубку, засыпают фундамент песком или глиной и вновь накрывают пленкой. Пленку желательно оставлять на 2-4 недели, ведь в первый месяц после заливки фундамент набирает 99% прочности.

Если вы не хотите готовить бетонную смесь самостоятельно, раствор можно купить в готовом виде. Крайне важно правильно выбрать бетон, так как качество состава влияет на прочность, надежность и долговечность будущего фундамента и строения.

Как правильно выбрать бетон

Прежде всего, обратите внимание на марку изделия. Она показывает способность бетона переносить те или иные нагрузки.

Марка Качество Применение
М100 В7.5 Самое низкое Работы по подготовке к строительству
М150 В12.5 Плохое Заливка дорожек, тротуаров, стоянок
М200 В15 Среднее Заливка бетонных лестниц, ленточного фундамента беседки, бани и других построек с малой нагрузкой
М300 В22.5 Хорошее Строительство качественного загородного дома
М350 В25 Высокое Строительство бетонных зданий с высокой плотностью
М500 В40 Очень высокое Строительство специальных объектов (банковское хранилище и пр. )

Кроме того, обратите внимание и на другие показатели. Маркировка в виде буквы W указывает на уровень водопроницаемости бетона. Он варьируется в пределах 2-12. Чем выше коэффициент, тем более устойчив материал к влаге. Такой показатель учитывают, если на участке присутствуют грунтовые воды. Буква F характеризует устойчивость к холоду и низким температурам. Она показывает, сколько заморозок и разморозок выдержит бетон.

Нужно ли утеплять фундамент

Пошаговая инструкция по установке ленточного фундамента закончилась, однако эксперты рекомендуют утеплять конструкцию после монтажа по внешнему и внутреннему периметру. Но можно ограничиться и утеплением только наружного фундамента. Теплоизоляция защищает бетон от промерзания и растрескивания. После утепления фундамент меньше подвержен перепадам температур, негативному влиянию влаги.

Утеплить фундамент тоже можно своими руками. Пошаговая инструкция предлагает три основных метода:

  1. С внешней и внутренней стороны засыпать фундамент керамзитом толщиной минимум 0,5 метров;
  2. С наружной стороны разместить вспененный пенополистирол слоем толщиной 5-10 сантиметров. Пенополистирол выбирайте средней плотности, крепите при помощи пластмассовых дюбелей и молотка;
  3. После застывания готовый фундамент с боковых сторон обрабатывают распыляемым пенополиуретаном. Такое средство равномерно покрывает поверхность и защищает констуркцию от влаги, однако постепенно оно растворяется под воздействием ультрафиолета.

Монтаж фундамента своими руками — трудоемкий процесс, который может содержать ошибки в расчетах и установке. Нарушение технологий строительства через несколько лет приведет к серьезным проблемам конструкции. Чтобы этого избежать, обращайтесь к профессионалам!

Мастера компании “МариСруб” рассчитают объемы расходных материалов и подберут качественную бетонную смесь, проведут исследование грунта на земельном участке, надежно и оперативно выполнят монтаж любого типа фундамента!

blog.marisrub.ru

Ленточный фундамент своими руками: пошаговая инструкция с фото

В этой пошаговой инструкции я расскажу, как без опыта соорудить ленточный фундамент своими руками. Видео и фото помогут наглядно представить процесс и расскажут о некоторых тонкостях этого дела.

Данный тип фундамента представляет собой полосу из бетона, армированного металлическими прутьями. Она проходит по всему периметру возводимого здания, под внешними стенами и внутренними перегородками. Благодаря простой технологии, ленточный фундамент своими руками сделает даже начинающий строитель.

Подготовка к работе

Прежде чем приступать к работе, необходимо выяснить характеристики грунта и определиться со способом возведения основания. Подобный фундамент применяется для зданий с подвалами и цокольными этажами на сухих почвах, так как его использование на других видах грунтах нецелесообразно.

Стоимость капитального ленточного фундамента может составить до трети от всей суммы расходов на строительство, к тому же потребуется выемка значительного объема грунта.

В зависимости от глубины заложения ленточный фундамент может быть заглубленным или мелкозаглубленным. Для легких конструкций малой площади достаточно, чтобы основание было ниже уровня земли на 50—70 см. Здания, имеющие подвал, подпол, подземный гараж, или значительный вес, возводятся на заглубленном фундаменте.

По способу устройства ленточный фундамент бывает сборный и монолитный. Для возведения сборного основания используют блоки из железобетона, монолитного — бетонный раствор.

Сооружение ленточного основания из блоков достаточно простое и выполняется в любое время года. Следует только обеспечить водоотведение от здания и сделать надежную отмостку по его периметру. Что касается монолитного, то его плюс в том, что оно может быть любой формы.

Разметка участка и подготовка траншеи

Разметку можно сделать с помощью кольев и шнура, фиксируя на участке расположение всех конструктивных особенностей фундамента. Сначала определяют ось будущего сооружения, а затем, используя отвес, намечают первый угол и перпендикулярно ему натягивают шнур ко второму и третьему углам.

Разметку четвертого угла проводят с помощью угольника. Обязательно надо проверить на соответствие всех углов 90°. Это можно сделать путем сравнения длин диагоналей. Внутренний контур будущего фундамента отстоит от внешнего на расчетную ширину фундамента.

При строительстве ленточного фундамента своими руками по линиям разметки выкапывают траншею, отсчет глубины которой начинают с самой низкой точки поверхности участка. При этом необходимо следить, чтобы дно котлована было ровным, а стенки – вертикальными.

Устройство подушки

Для снижения нагрузки на фундамент в период межсезонья, на дно выкопанной траншеи укладывают слоями подушку из песка и гравия. Высота каждого слоя составляет 12-15 см. Подушку смачивают водой и уплотняют трамбовкой. Для защиты фундамента прокладывают гидроизоляцию, используя рубероид или прочную полиэтиленовую пленку.

Установка опалубки для ленточного фундамента

Опалубку можно сделать из влагостойкой фанеры, струганных досок, листов шифера или других подручных материалов. Вертикальность стенок постоянно проверяется отвесом. Для последующего обустройства цоколя опалубка должна быть выше поверхности земли не менее чем на 30 см.

Для контроля уровня бетона, внутри опалубки, по всему периметру каркаса, натягивают шнур. Строя ленточный фундамент своими руками, необходимо предусмотреть технологические отверстия для проведения инженерных систем и коммуникаций (канализации, водоснабжения, кабеля и пр.). Для этого можно использовать асбестоцементные трубы внутри будущего фундамента.

Формирование каркаса

По всему периметру основания укладывается арматура, которую связывают проволокой или скрепляют сваркой. Каркас закладывается по всей высоте полученной конструкции, и жестко крепится снизу и сверху.

Заливка бетона

В подготовленную опалубку слоями заливают бетон, уплотняя трамбовкой, чтобы исключить пустоты в фундаменте. Бетон лучше заказать готовый, так как его надо много, а скорость заливки достаточно высокая. На самостоятельное изготовление с помощью бетономешалки уйдет много времени и сил. Состав бетона подбирается в зависимости от сложности сооружения и времени года. При работе в зимнее время желательно использовать подогреватель бетона и специальные морозостойкие присадки.

После заливки, в нескольких местах бетон протыкают металлическим щупом для удаления воздуха, а поверхность выравнивают мастерком. До набора прочности готовый фундамент накрывают пленкой, чтобы не допустить размывания верхнего слоя дождем. При жаркой и солнечной погоде его поливают водой для предотвращения растрескивания.

Заключительный этап

Спустя, примерно, две недели после того, как была сделана заливка бетона, опалубку снимают и проводят обратную засыпку. Для прилегающих слоев можно использовать глину и песок и тщательно их утрамбовать. Чтобы защитить фундамент от воздействия влаги, его обрабатывают специальным гидроизоляционным составом, а при необходимости выполняют теплоизоляцию.

Видеоинструкция по постройки ленточного фундамента своими руками:

thefundament.ru

Ленточный фундамент своими руками с пошаговой инструкцией

Недостатки и достоинства

Видео про технологию ленточного фундамента

Основные достоинства:

  • Универсальность – пожалуй, главное преимущество такой конструкции. Она подходит для возведения как частных, так и многоквартирных домов.
  • Возможность постройки зданий на нестабильных почвах, а также на склонах.
  • Монтаж можно проводить в любых погодных условиях.
  • Осадка постройки – минимальна.
  • Сравнительная простота возведения.
  • При правильном расчете и соблюденных технологиях вы получите надежный и долговечный фундамент.

Недостатки:

  • Хоть сам процесс и не слишком сложен, для возведения задействуется довольно большое количество материалов и техники, что делает процесс не самым экономичным.
  • За счет массивности конструкции, возрастает и объем земельных работ.
  • Не рекомендуется использовать этот тип  на горизонтально подвижных грунтах.
  • Проблематичность возведения цокольного этажа или подземного гаража (для фундаментов с неглубоким заложением).

Зачастую такие конструкции используются тогда, когда отсутствуют условия для устройства столбчатых фундаментов, например – при строительстве на склоне или косогоре, рельефной местности, где боковое давление грунтов играет большое значение. Технология ленточного фундамента позволяет контролировать и компенсировать неравномерное воздействие почвы, так как все его элементы прочно соединены между собой в поперечном и продольном направлениях.

В каких случаях целесообразно использование ленточного фундамента?

  • если на участке имеется неравномерный грунт и есть вероятность его усадки;
  • когда в конструкции здания будут применяться тяжеловесные перекрытия – бетонные блоки, кирпич;
  • если стены сооружения имеют плотность от 1000 до 1300 кг/м­­3.

Современные ленточные фундаменты, в зависимости от объема работ, различают на сборные и монолитные.

Монолитный ленточный фундамент

Целостная технология позволяет возвести довольно широкое, прочное и надежное основание, которое явится опорой здания. Монолитность достигается путем скрепления каркаса из арматуры бетонным раствором. Если в качестве основания используются винтовые сваи, то их ряды также объединяют между собой, после чего заливают бетоном.

Ленточный сборный фундамент

Такая технология подразумевает сборку блоков из бетона и железобетона, а затем скрепление их цементным раствором между собой. Нужно сказать, что надежность такого фундамента ниже, чем у монолитного, на 30%.

Существует еще сборно-монолитный принцип закладывания фундамента, когда сперва соединяется свайное поле, а поверх него выкладываются блоки из железобетона.

Глубина заложения ленточного фундамента

Эта величина во многом зависит от типа постройки, вида грунта и используемых материалов.

Выделяют мелкозаглубленный и глубокозаглубленный фундаменты.

Мелкозаглубленный, невзирая на количество новых технологий, по-прежнему удерживает позиции самого популярного. Его распространенность обусловлена довольно высокой несущей способностью, а также приемлемой себестоимостью.

Используется он на всех типах почв, кроме просадочных и торфяников и является оптимальным вариантом для домов легкой конструкции высотой не более двух этажей. Как правило, мелкозаглубленный  применяется в деревянном и каркасном домостроении и рекомендуется для зданий со второй и третьей категорией ответственности, согласно ГОСТу 27751-88. Глубина заложения  обычно не больше 60 см, а его основание похоже на плавающую несущую конструкцию, способную устоять от разрывного воздействия грунта.

Если грунт пучинистый, дом будет иметь тяжелые элементы, такие, как шлакоблок, газосиликат или кирпич, и под ним предполагается подвальное помещение, используют глубокозаглубленный ленточный фундамент. Глубина возведения рассчитывается с учетом уровня промерзания грунта и нижняя точка располагается на 20-30 см ниже установленной отметки. В наших широтах это составляет 1-1,5 м, а иногда и больше. Монолитная лента в данном случае оснащается предварительным армированием.

Расчет ленточного фундамента

Определение минимальной ширины мелкозаглубленного фундамента основывается на главном принципе: удельная нагрузка на единицу площади грунта, расположенного под бетонным основанием, должна быть меньше его несущей способности. А именно, эта разница должна составлять как минимум 30% в пользу почвы. Расчетное сопротивление грунта определяется по месту строительства, согласно табличным данным из СНиП 2.02.01-83 «Основания зданий и сооружений».

Ниже приведены несколько примеров готовых расчетов, исходя из типажа здания.

Баня, сарай. Оказываемая нагрузка – 20 кН/м2. Ширина ленты в зависимости от типа почвы:

  • каменистый грунт, глина твердая сухая, суглинок – 25 см;
  • плотная глина и суглинок, который лепится в руке – 30 см;
  • сухой, слежавшийся песок, супесь – 40 см;
  • мягкий песок, супесь, илистый грунт – 45 см;
  • очень мягкий песок, супесь, илистый грунт – 65 см;
  • торф – требуется другой тип фундамента.

Дача, двухэтажный дом с нагрузкой 50 кН/м2

  • Каменистый грунт, глина твердая сухая, суглинок – 30 см;
  • плотная глина и суглинок – 35 см;
  • сухой, слежавшийся песок, супесь – 60 см;
  • мягкий песок, супесь, илистый грунт – 65 см;
  • очень мягкий песок, супесь, илистый грунт – 85 см;
  • торф – требуется другой тип фундамента.

Коттедж из двух полноценных этажей и крытым навесом для авто. Нагрузка — 50 кН/м2.

  • Каменистый грунт, глина твердая сухая, суглинок – 25 см;
  • плотная глина и суглинок – 30 см;
  • для остальных типов требуется индивидуальный расчет, а для торфа – другой тип фундамента.

Особняк на 2-3 этажа, нагрузка 70 кН/м2.

  • Каменистый грунт, глина твердая сухая, суглинок – 65 см;
  • плотная глина и суглинок – 85 см;
  • для остальных типов требуется индивидуальный расчет, а для торфа – другой тип фундамента.

Важно: ширина фундамента должна обязательно превышать толщину стен.

Для определения глубины заложения помогут табличные данные:

  • каменистый скальный грунт – 45 см;
  • глины – 75-100 см;
  • пески, супеси, суглинки – 45-90 см.

Минимальная глубина зависит от нахождения грунтовых вод, уровня пучинистости грунта. Чем глубже промерзает почва зимой, тем больше в ней воды, а значит, тем ближе влага находится к поверхности. От этого напрямую зависит и сила пучения, которая будет сдавливать бетон со всех сторон, выталкивая его к поверхности. Чтобы снизить воздействие пучения, фундамент нужно заглубить.

Но есть также и более современные способы борьбы с пучением – это утепление фундамента снаружи, а также создание подушки из крупного песка, не подверженного пучению, под конструкцией и вокруг нее.

Характеристики прочности рассчитываются исходя из предполагаемой на них нагрузки, а именно: веса крыши, несущих стен, перекрытий и предполагаемого веса осадков на крыше в зимний период. Большинство из этих данных берется из таблиц, где сгруппированы предполагаемые подсчеты веса с учетом материала конструкции.

Что отличает «самострой» от профессионального подхода к процессу проектирования? Конечно, чертежный план.

После того, как расчеты завершены, для ленточного фундамента выполняется чертеж, с помощью которого можно наглядно рассчитать количество цементно-песчаной смеси, армирующих прутьев, кубатуру будущих земляных работ и опалубочного материала.

Устройство ленточного фундамента

Видео про ленточный фундамент своими руками

Основные конструкционные элементы:

  • Распланированная и подготовленная площадка.
  • Внешняя стенка.
  • Цоколь.
  • Отмостка.
  • Слой гидроизоляции.
  • Чистовой пол.

Когда разработка проекта окончена и выбор местоположения сделан, приступают к самостоятельному возведению фундамента.

Подготовка участка:

  1. Разбивку по осям осуществляют при помощи шнура с колышками или теодолита ( для более сложных построек).
  2. При помощи мини-экскаватора с небольшим ковшом роют траншею под основу.
  3. Траншея заполняется на 15-20 см песком, образуя так называемую «песчаную подушку».
  4. Сверху еще на 15-20 см насыпают гравий или щебень.
  5. Выполняется «подбетонка» — цементный раствор заливают слоем 5-10 см, и в течение недели он набирает примерно половину своей прочности. Только после этого приступают к дальнейшим этапам.
  • Армирование ленточного фундамента

Ранее перед началом укладки арматуры использовали гидроизолирующий слой (например, рубероид), однако при сегодняшних технологиях этот шаг можно опустить.

Как правило, для армирования  используют ребристую арматуру диаметром 10-15 мм.

Стержни с антикоррозийным покрытием перевязывают проволокой, выполняя продольное и поперечное армирование в 3-8 прутов. Если арматуру решено сварить, нужно помнить, что места сварки будут подвержены коррозии.

В зависимости от тяжести стен и перекрытий, делается усложненный армакаркас с вертикальным армированием.

  • Опалубка для ленточного фундамента

Независимо от выбранного типа фундамента, обойти процесс заливания бетона невозможно. Для достижения наилучшего результата, производится армирование и опалубка, которые вполне реально осуществить своими руками.

  1. Первый этап – строительство опалубки. Для этого используют фанеру, обрезные и необрезные доски, шифер или металлическую опалубку.Нужно сказать, что доски 2-3 м в длину и толщиной 25-50 мм приобрели наиболее широкое распространение.
  2. Опалубка состоит из собственно палуб и их крепежных элементов. Необходимо строго следить за горизонтальным положением опалубки — под ней не должно быть впадин, бугров и прочих неровностей.
  3. Расстояние между элементами должно соответствовать проектной ширине. Для параллельной фиксации щитов изнутри используют проволоку и распорки, в роли которых могут выступать деревянные бруски 50 х 50 мм.Снаружи, хоть доски и удерживаются грунтом, но от давления бетона могут деформироваться, поэтому их дополнительно фиксируют при помощи колышков, вбитых в землю.Если высота опалубки превышает 20 см, то для закрепления конструкции используют специальные упоры.
  4. Гвозди в опалубку забивают изнутри, загибая затем книзу острые концы.
  5. Марку бетона выбирают в соответствии с погодными условиями. Если они благоприятные – М200 и выше, если нет – М300-М400. Кроме этого, в холодное время года в бетон добавляют специальные вещества, влияющие на его морозостойкость, пластификацию и ускоряющие его твердение. Количество и пропорции соблюдают согласно инструкции, обычно такие добавки составляют 1-2% от общего количества.
  6. Для строительства бани лучше использовать легкие бетонные смеси: шлакобетон, керамзитобетон или арболит – они являются хорошими теплоизоляторами.
  7. Чтобы узнать, сколько смеси необходимо, высоту, длину и ширину будущего фундамента перемножают и получают кубическую единицу.
  8. Соотношение цемента к песку и щебню равняется 1:3:5. Эта пропорция может варьироваться, однако гравия берут всегда в два раза больше, чем песка. Предварительно сухая масса цемента на 60% разводится с водой. В холодное время года для этих целей используют подогретую воду,  а в жаркие дни – наоборот, охлажденную, чтобы замедлить схватывание.
  9. Залитую в опалубку смесь в нескольких местах протыкают щупом, а снаружи простукивают молотком. Делается это для того, чтобы дать выход пузырькам воздуха.
  10. Через две-три недели опалубку убирают, а как только бетон набрал достаточной прочности, приступают к этапу гидроизоляции и строительства цоколя.

Важно: вода, песок и гравий не должны содержать глину и землю.

Если грунт на строительной площадке оказался сильнопучинистым или вы обнаружили, что грунтовые воды находятся слишком высоко, возможно, стоит уйти от применения ленточного фундамента и прибегнуть к свайному или свайно-ростверскому.

Оцените статью: Поделитесь с друзьями!

refite.ru
