Монолитная плита-фундамент своими руками

В силу многих причин при строительстве дома приходится выбирать не самый простой вид фундамента, и не самый дешевый. На каждом участке свой вид грунта, и на этапе планирования постройки наиболее ответственным решением есть выбор типа фундамента. Если здесь дать осечку, последствия могут быть самыми невеселыми. Поскольку надежный и стабильный грунт есть не везде, иногда возникает необходимость в устройстве особых видов оснований, об одном из которых мы поговорим сегодня.

Содержание:

  1. Мелкозаглубленный плитный фундамент
  2. Преимущества монолитного фундамента
  3. Как устроен монолитный плитный фундамент
  4. Требования к бетону для монолитной плиты
  5. Устройство монолитного фундамента

Мелкозаглубленный плитный фундамент

В принципе, в капитальном строительстве широко используются только три вида фундаментов:

  • ленточный заглубленный;
  • свайный, или столбчатый;
  • плитный фундамент.

Преимущество при выборе отдают одному из них, учитывая величину нагрузки на фундамент, а также стабильность почвы. Как правило, практически всем условиям отвечает ленточный фундамент, он и является самым распространенным видом. Свайный фундамент значительно проще и дешевле ленточного, но он не имеет смысла без мощного ростверка, который тоже стоит определенных денег. А если к этому добавить еще утепление полов, то цена его не намного будет ниже, чем ленточного.

Преимущества монолитного фундамента

Но на нестабильном грунте выбора не остается. Здесь может выручить только монолитная плита Фундамент своими руками выполнить можно независимо от его типа и сложности. Здесь нет каких-то особенных и сложных операций, которые не смог бы сделать неспециалист. Кроме того, у плиты

  1. Высокая прочность и жесткость, приспособленность к любому виду грунта.
  2. Внутреннее расположение стен может быть каким угодно. Можно сначала построить фундамент, а после заниматься планированием помещений.
  3.  Стены будут одной монолитной конструкцией с полом, что полностью исключает возникновение трещин и усадок.
  4.  Можно забыть про грызунов и насекомых — они не едят бетон.
  5. Не нужно устраивать дорогую систему гидроизоляции и утепления пола.

Таким образом, даже если ваш участок стоит на пучинистых грунтах, расстраиваться не стоит, и даже в этой ситуации можно получить бесспорную выгоду.

Как устроен монолитный плитный фундамент

Плитный фундамент устроен довольно просто. Единственное, что может испугать застройщика — это объемы материалов. Но тут деваться некуда. Если других вариантов нет, тогда неминуемо придется:

  1.  Рыть котлован по всему периметру дома для устройства мелкозаглубленного фундамента. Как правило, глубина котлована не превышает полуметра.
  2.  Стелить 20-сантиметровую песчаную подушку.
  3. Сверху на нее стелить 20 см щебня.
  4. На всем этом пироге устраивать бетонную плиту толщиной минимум 20-30 см с применением армирования.

Требования к бетону для монолитной плиты

Ничего сложного в этом нет, по технологии устройства такой фундамент даже проще, чем ленточный, единственно, что расстраивает — у вас не будет подвала и погреба. Зато будет теплый пол. В этом случае к материалам предъявляются особенные требования, в частности, бетон должен быть:

  • прочным, иметь класс не ниже М300 по-старому, или В22,5 по-новому;
  • коэффициент водонепроницаемости — W8, это минимум;
  • марка должна соответствовать коэффициенту морозоустойчивости F200;
  • подвижность бетона не может быть ниже П3.

Это в том случае, если вы станете заливать плиту своими руками. Но есть возможность взять плиту готовую, на заводе ж/б конструкций. Тут есть две стороны медали — заводская плита имеет стабильное качество, но ее доставка на объект может вылиться в хорошую копейку. Единственным вариантом сэкономить может стать плита перекрытия б/у, находящаяся не так далеко от места строительства и подходящая по всем параметрам.

Устройство монолитного фундамента

Перед тем, как заняться устройством фундамента, необходимо провести точный расчет. Точный. Поэтому едва ли стоит этим заниматься самому. Есть специально обученные люди, которые за умеренную плату проведут расчет, и фундамент гарантированно будет надежным. После этого можно заниматься устройством фундамента в несколько этапов:

  1.  Размечаем участок под фундамент, тщательно его очищаем, удаляем верхний слой почвы, нивелируем и проверяем диагонали. Расчищенная площадь должна быть больше площади дома на несколько метров, чтобы не тесниться на стройплощадке.
  2. Роем котлован. Неважно, как это будет происходить — экскаватором, или руками, главное потом спланировать дно так, чтобы оно было ровным. Это просто проверить лазерным уровнем или просто нивелиром.
  3.  Простилаем слой геотекстиля, затем просыпаем песчаную подушку и трамбуем ее виброплитой или трамбовкой.

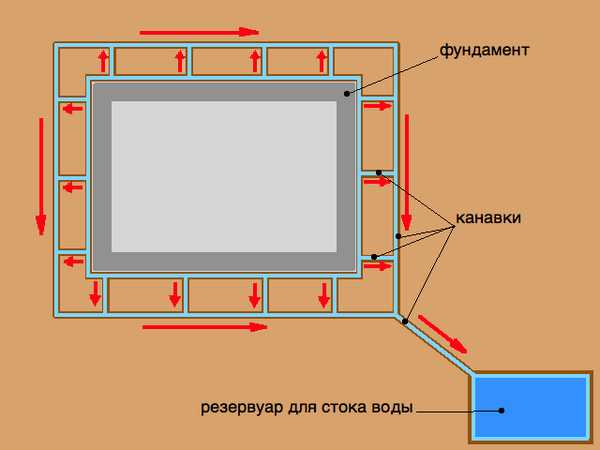

  4.  Проводим монтаж дренажной системы, всех коммуникаций и канализации.
  5. Проводим бетонную подготовку — 10см стяжки раствором М100.
  6. После схватывания проводим гидроизоляцию и теплоизоляцию рулонными материалами.
  7. Устанавливаем опалубку по всему периметру здания.
  8. Монтируем арматурный каркас прутьями толщиной 12-18мм и сеткой с ячейкой 20х20.
  9.  Проводим заливку бетоном, а после высыхания смеси снимаем опалубку.

Таким образом, соблюдая эти правила, можно сделать прочный и надежный фундамент под любой тип постройки на проблемных грунтах.

nashprorab.com

схема устройства своими руками, пошаговая инструкция

Чтобы строительство нового дома своими руками через пару лет не переросло в капремонт, нужно позаботиться о правильном фундаменте. От него требуется не только выдерживать вес постройки – с этим-то проблем обычно и не возникает. Гораздо труднее компенсировать влияние излишне подвижного грунта на стены. На сложных участках со слабой почвой с этой задачей может справиться только фундамент монолитная плита.

Оглавление:

  1. В каких случаях выбирается плита?
  2. Строительство по шагам
  3. Полезные советы

Когда без плиты не обойтись?

По сути это всего лишь железобетонная «подушка», на которой и стоит дом. Благодаря максимальной площади опоры нагрузка от строения передается на грунт уже в распределенном виде, а давление уменьшается в несколько раз. И чем шире окажется «пятно контакта» на схеме, тем оно ниже. Это свойство позволяет применять плитный фундамент там, где вес постройки превышает несущую способность почвы.

Еще один случай, когда без сплошного основания не обойтись – пучинистые грунты (пески, супеси, все глинистые типы). Сюда же можно отнести обводненные и заболоченные зоны. Использование на таком участке монолитной ленты приведет к тому, что одна часть дома в сезон будет подниматься, другая опускаться, а несущие стены просто станут работать на разрыв. И если упругое дерево подобные нагрузки еще способно переносить, то кирпичные или блочные постройки от такого обращения быстро пойдут трещинами.

Выход – та же монолитная плита. Помните картинку из учебника физики, где спичечный коробок качается на волнах, но не двигается? По такому же принципу будет работать и плоский фундамент. Грунт может поднимать или опускать его, а дом останется неподвижен относительно бетонной плоскости.

Это два исключительных случая, когда применение монолитной основы экономически оправдано. В любой другой ситуации от него лучше отказаться в пользу более дешевых металлических свай или бетонных лент. Впрочем, это лишь вопрос денег – других ограничений нет. Цена фундамента под ключ даже небольшой толщины в 25 см начинается от 3600 руб/м2, более мощная плита потянет уже на 4000-5200. И даже устройство монолитного основания своими руками выйдет лишь вдвое дешевле, так как главная статья расходов – это закупка и доставка стройматериалов. А их как раз потребуется немало.

Поэтапная технология возведения

Если участок как раз попал под определение исключений или строителю не так жалко денег, как собственных сил, пора знакомиться с монолитной технологией и изучать руководство по устройству плиты. Пошаговая инструкция разделяет строительство фундамента на отдельные этапы. Каждый шаг – это новый слой своеобразного «пирога», и пропускать ни один нельзя. Работы традиционно начинаются с разметки, подготовки и выравнивания котлована. В него и будут постепенно укладываться стройматериалы. Обычно под мелкозаглубленный плитный фундамент достаточно снять пласт плодородной почвы и вырыть ровную площадку на глубине от 0,5 до 0,7 м.

Дальше порядок работ будет таким:

1. Устройство дренажной подушки.

Засыпают первый слой песка, увлажняют и трамбуют его до получения ровной поверхности. В зависимости от веса будущей постройки (с учетом самой плиты фундамента) толщину готовой подушки выбирают от 20 до 30 см. Сверху стелют геотекстиль и делают повторную отсыпку на высоту 20 см, но уже из щебня.

На этом этапе можно выполнить бетонную подготовку из жидкого раствора марки М100. При наличии гравийной подушки этот пункт необязателен, хотя стоимость заливки невелика, зато пользы много. Толщина защитного бетонного слоя составляет всего 1 см, но обеспечивает большую устойчивость фундамента на грунте и лучшую его защиту от избыточной влаги. На этом же этапе можно позаботиться об утеплении монолитного основания и частично реализовать технологию шведской плиты. Для этого по всей площади формируется сплошная подушка из пенопласта или полистирола высокой плотности. Но, опять-таки, все на усмотрение хозяина.

2. Гидроизоляция фундамента.

Самый недорогой и важный этап работ, после которого монолитная плита приобретает «иммунитет» к разрушительному влиянию влаги. Ведь незаглубленное основание в любом случае окажется выше уровня промерзания грунта, и зимой впитавшаяся вода начнет разрывать его изнутри. Недоступность бетона для воды станет залогом его длительной службы.

Инструкция по гидроизоляции фундамента рекомендует начинать работы с геоткани поверх дренажа. Ее преимуществом иногда называют непроницаемость для цементного молочка, но чтобы оно достигло слоя гравия, плиту пришлось бы заливать водой из шланга.

На самом деле плотная мембрана обеспечивает защиту тонкой изоляции от повреждений. На геоткань в два слоя укладывают п/э пленку толщиной 0,2 мм и спаивают стыки двойным швом. Иногда в качестве гидробарьера используют рубероид, но срок его службы недостаточно большой – лет через 10 он сгниет, а заменить будет нельзя. Изоляция берется такой ширины, чтобы по окончании работ плитный фундамент можно было обернуть ей с торцов. Так создается безразрывный водонепроницаемый слой, который защитит бетон от влаги и последующего разрушения с приходом морозов.

3. Монтаж опалубки и каркаса.

Плитный фундамент имеет небольшую высоту – от 15 до 40 см, так что для палубы будет достаточно обычных досок. Главное – хорошо их укрепить, поставив боковые укосы и распорки, а также проверить параллельность противоположных стенок. Арматура укладывается двумя горизонтальными поясами с поперечными перевязками. Размер ячеек выбирается от 200 до 300 мм – такая схема армирования монолитной фундаментной плиты считается оптимальной в плане прочности, хоть и требует большого расхода стержней и вязальной проволоки. Расстояние от концов прутьев до внешних стенок монолита должно быть около 50 мм. Это обеспечит металлу надежную защиту от коррозии в теле бетона.

Если же планируется армирование фундамента стеклопластиковой арматурой, разницу можно уменьшить вдвое, так как композит совершенно не боится влаги. В остальном схема укладки стержней остается прежней. Подобная замена традиционного металла выполняется прутьями меньшего диаметра и дает неплохую экономию средств, при этом прочность каркаса сохраняется. Плюс – на разрыв сопротивление у стеклопластиковой арматуры гораздо выше, чем у той же АIII.

4. Укладка бетона.

Весь объем опалубки фундамента необходимо заливать в один прием. Вручную такое количество раствора приготовить будет сложно, так что проще заказать его доставку с ближайшего РБУ. Марка бетона выбирается на основании прочностного расчета, но обычно хватает М250-М350. Главное, чтобы подвижность смеси была достаточной – класс П3 или выше, если работы выполняются в жаркую погоду.

Свежезалитая монолитная плита уплотняется и выравнивается вибромашинами либо заглаживается широким правилом. Качество бетонной поверхности на этом этапе имеет огромное значение, так как схватившийся раствор тяжело поддается обработке. Лучше сразу все сделать правильно, чем потом шлифовать цементный камень. Плита накрывается пленкой, но уже через сутки ее придется смачивать. Вообще бетонные работы желательно подгадывать на сырую и пасмурную погоду, чтобы гидратация протекала в нормальном режиме.

По технологии монолит должен набирать прочность 4 недели, но распалубку фундамента можно выполнить и раньше. Для продолжения строительства бетону хватит и 70 % от заявленной марки – их он достигнет уже на второй неделе. Так что выжидать полный срок необязательно. После распалубки оставленные края гидроизоляции поднимают с земли и припаивают к торцам плиты.

Рекомендации

Технология устройства монолитного основания действительно является самой простой и не требует от строителей большого опыта. Именно поэтому ее часто выбирают те, кто вынужден обходиться своими силами. Ведь при соблюдении инструкции серьезные ошибки практически исключены, а с расходами на первых порах никто не считается.

Но на строительстве монолита можно, а порой и нужно экономить. Для этого делают расчет толщины плитного фундамента на основании схемы постройки. Монолит должен быть достаточно мощным, чтобы сопротивляться нагрузкам на изгиб в промежутках между стенами. Частично «плечо рычага» можно уменьшить за счет формирования на плите ребер жесткости.

В то же время фундамент слишком большой толщины окажется не только материалоемким и дорогим, но еще и увеличит давление на грунт за счет своего веса. Так что стоит потратить полчаса времени и самостоятельно разобраться в технологии проектирования ж/б-плит.

stroitel-list.ru

Монолитная плита - фундамент - Всё о бетоне

Достаточное большое количество населения нашей страны проживает в настоящее время на территории крупных городов. Сравнительно небольшая его часть предпочитает жизнь за городом или в небольших населенных пунктах, таких как районные центры, поселки городского типа и многие другие.

Монолитный фундамент является наилучшим вариантом для основания частного дома.



Несмотря на все это, согласно опросам специалистов, именно такие города являются наиболее популярными среди горожан во время отпусков и выходных. Большое их количество направляются семьями или компанией друзей за город на праздники, в отпуск или просто на выходные. Именно здесь на свежем воздухе можно почувствовать родство с природой, насладиться ей и увидеть, насколько богата природа того или иного края. Помимо всего этого, отдых на природе предполагает здоровое питание и отсутствие стрессовых ситуаций, которые в большинстве случаев являются причинами многочисленных заболеваний той или иной системы человеческого организма. Все это влияет на то, что все большее количество горожан стремятся приобрести собственное жилье за городом или построить новый дом, где можно в конце рабочей недели собраться всей семьей.

Однако строительство собственного дома не является таким же радужным событием и мероприятием, как непосредственный отдых на даче. Связано это не только с необходимостью вкладывания внушительного количества финансовых средств в процесс, но и с тратой колоссальной энергии, времени и нервов. Другой вариант — приобрести уже готовый дом. Проблема может возникнуть лишь с тем, что не каждый дом сможет соответствовать вашим планам, поэтому рано или поздно его придется перестраивать. А те дома, которые предлагаются сразу после постройки, обычно располагаются в поселках, в которых вы не сможете обрести заветное спокойствие и единение с природой. Итак, строительство дома своими собственными руками станет единственно верным решением, если вы не можете найти никого из своих знакомых, кто мог бы поручиться за ту или иную строительную компанию.

Начальный этап

Слои при устройстве монолитной плиты фундамента.

Как и любое другое сооружение, дом начинается с возведения прочной и надежной опоры. В данном случае эта опора выражается в фундаменте. Он может быть выполнен из самых разнообразных материалов и по совершенно разным технологиям. Наиболее популярным фундаментом для строительства небольшого частного домика является фундамент, залитый бетонным раствором. Этот раствор можно замешивать своими собственными руками в большом чане или коробе с помощью совковой лопаты.

Для того чтобы обеспечить закладку фундамента в наиболее крупногабаритных проектах, используется электрическая бетономешалка.

А когда размеры заливаемой площади слишком масштабны, используется уже готовый бетонный раствор, который приобретается на базах. Другим вариантом, который одинаково подходит малогабаритному и крупному строительству, связан с закладкой в фундамент монолитной бетонной плиты.

Монтаж жб плит

Для того чтобы осуществить монтаж монолитной плиты необходимы следующие инструменты и материалы:

  • песок;
  • цемент;
  • вода;
  • щебень;
  • арматура;
  • гидроизоляция;
  • бетономешалка;
  • пластификатор.

Устройство монолитного фундамента оправдано в местах, где происходят постоянные колебания почвы.

Монолит используется в большинстве случаев в тех местах, где в почве происходят постоянные колебания. Связано это обычно с тем, что на определенной глубине от поверхности земли проходит слой грунтовых вод, который постепенно размывает те или иные участки грунта до достаточно крупных размеров. Это приводит к частичному опусканию некоторых слоев почвы. В холодное время года может произойти замерзание грунтовых вод, расположенных слишком высоко от поверхности земли. В результате зимой почва становится намного выше в отдельных местах участка. Помимо грунтовых вод, причиной неровностей почвы может быть наличие в ней торфа. Это может привести даже к провалу некоторых слоев грунта.

Все эти ситуации приводят к тому, что в большинстве случаев та или иная часть дома начинает погружаться в почву, некоторые его элементы разрушаются. Первым признаком того, что дом окажется перекошенным хотя бы на несколько миллиметров, станет затрудненное открытие и закрытие межкомнатных дверей. Или же, наоборот, двери будут самопроизвольно открываться. Для того чтобы предотвратить такие не очень приятные условия проживания, необходимо позаботиться о том, чтобы фундамент был заложен правильно. В большинстве случаев не допустить такое положение дел позволяет жб монолитная плита. Она представляет собой плиту из жб, которая позволит практически одним движением осуществить укладку фундамента. Именно жб монолит способен без каких-либо промежутков между кирпичами или плитами установить дом на идеально ровную поверхность.

При вспучивании грунта в некоторых местах жб монолитная плита будет принимать то или иное положение в грунте. Соответственно, вместе с жб плитой и дом будет немного изменяться. Важным фактором здесь является то, что движения эти будут равномерными относительно всех элементов сооружения. Поэтому монолитная плита из жб не станет причиной того, что двери вдруг перестанут закрываться или открываться.

Варианты укладки

Как стало понятно, жб плиты используются в основном в тех регионах или населенных пунктах, в которых движения разнообразных слоев грунта достаточно ощутимы. Если на то нет особых причин, то приступать к закладке именно такого фундамента не стоит. Дело обстоит в основном в том, что монолит и все работы, связанные с ним являются достаточно дорогим мероприятием. Поэтому, если почва на месте потенциального строительства изобилует песком, а до грунтовых вод практически не добраться, вполне подходящим вариантом станет обычная заливка фундамента бетонным раствором.

Минимальная толщина монолитного фундамента составляет 10 см.

Толщина такой плиты может быть разнообразной, минимальный ее размер составляет 10 см. Поверхность плиты тоже можно выбрать на свой вкус. Существуют плиты с ровной поверхностью и с ребристым покрытием. Особых рекомендаций по тому, в каких условиях нужно использовать ту или иную ее разновидность, не существует. В зависимости от того, какой величины здание и для каких нужд вы его возводите, можно прибегнуть к двум вариантам укладки жб плиты. В том случае, когда вы строите небольшой дом для семейного отдыха, монолит не придется заглублять в почву. Хотя, если для вас это не станет затруднительным, можно использовать и другой вариант. В 1-ом случае потребуется лишь снять с почвы плодородный ее слой, настелить в образовавшийся мини-котлован песочно-гравийный слой, на который уже позже будет уложен бетонный монолит. Верхняя ее часть будет немного возвышаться над поверхностью земли, но это не страшно, так как потом можно будет и плиту, и нижние ряды дома обложить декоративным камнем или просто оштукатурить.

Если же здание будет оказывать более существенную нагрузку на грунт и на монолит, потребуется вырыть более глубокий котлован. Глубина его будет зависеть уже не только от того, на каком расстоянии от поверхности земли проходят в конкретном месте грунтовые воды, но и от того, в каких климатических условиях располагается здание и каковы физические данные строения. Ведь при том, что жб монолит позволяет существенно увеличить площадь опоры сооружения, к возведению слишком габаритных зданий необходимо относиться более ответственно. В зависимости от того, в какой части той или иной страны расположен ваш участок, заглубление для фундамента должно быть разным. В центральной части России, например, минимальная глубина котлована под монолит будет равна 50 см. Что же касается северных регионов, то для них определен минимальный порог в 1 м, так как глубина промерзания почвы в регионах разная.

Порядок монтажа

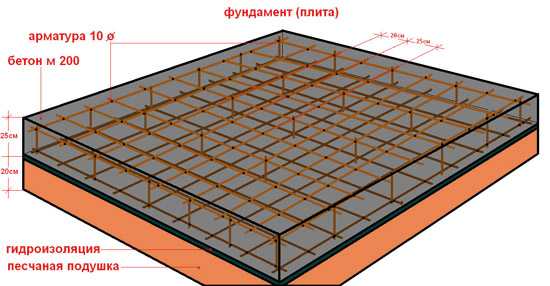

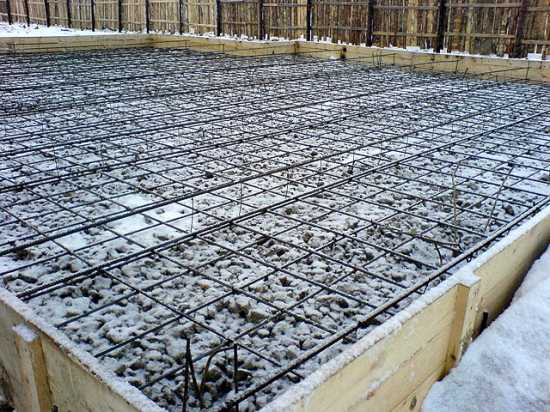

Армирование плиты производится по всей ее площади.

Бетонные монолитные плиты изготавливаются из бетона, который заливает заранее приготовленную арматуру. Таким образом, армирование плиты производится по всей ее величине. Точно также изготавливаются и дорожные плиты, которые тоже можно использовать для закладки фундамента под дом. Начальный этап строительства такого основания для дома связан с разметкой участка. вы должны определиться с тем, каких размеров здание вы намерены возвести. После этого по очерченным границам нужно вырыть котлован, соответствующий всем характеристикам будущего здания. Здесь придерживаетесь правила: чем массивнее предполагается сооружение, тем глубже должен быть котлован. После этого вам потребуется песок и щебень. Они используются для того, чтобы соорудить так называемую подушку, которая позволит в большей мере распределить нагрузку здания не только на монолит, но и на весь грунт.

Песок и щебенку необходимо разровнять и утрамбовать. Песок лучше всего пролить водой (вместо использования досок), так как этот способ является единственным для надежной утрамбовки песка. Щебень же достаточно просто потоптать ногами (опять же вместо досок) в течение некоторого периода времени. На образовавшийся слой нужно уложить 1 слой гидроизоляции. Он образуется с помощью рубероида и толя. Гидроизоляционные материалы не только будут препятствовать проникновению влаги из земли в будущую плиту, но и не позволит бетону быстро высохнуть, а рубероид не даст жидкому бетонному раствору размыть песчано-гравийный слой. После этого на гидроизоляцию можно будет положить готовую плиту. Она может усилить фундамент и выровнять нагрузку и на него, и на грунт. Если же вы намерены самостоятельно соорудить бетонные плиты, то на гидроизоляционное покрытие укладывается армирующий слой, который представляет собой металлическую сетку. Ее ячейки не должны иметь размер более 20 см в ширину и в длину. Заливать арматуру нужно раствором бетона марки М300.

Приготовить такой состав собственноручно достаточно сложно, но, прибегнув к помощи электрической бетономешалки, вполне возможно справиться с данной задачей. Для этого необходимо сначала перемешать в бетономешалке 1 часть цемента, 2 части песка, 3 части щебня и 50 — 70 г пластификатора. Вода добавляется в бетономешалку понемногу, чтобы раствор не получился слишком жидким.

1pobetonu.ru

Устройство фундаментной плиты схема, фото, видео

Монолитная плита – это самый надежный тип фундамента. Конструкция выбирается в том случае, если будущая постройка будет стоять на участке со сложным грунтом. На практике монолитная плита возводится в следующих случаях:

  • близкое расположение грунтовых вод;
  • заболоченные участки;
  • торфяники.

Также этот тип основания в строительстве называется плавающим. Такое наименование конструкция получила из-за того, что при просадке или пучении почвы фундамент плывет как по волнам. Основание представляет собой железобетонную плиту. Монолитная плита надежно защищает стены постройки от деформации, так как любые изменения почвы расходятся по поверхности фундаментной плиты.

Совет! Фундаментная плита будет идеальным решением для дома с двумя и более этажами. Также мастера рекомендуют выбирать этот тип конструкции для кирпичных или блочных построек.

К недостатку конструкции можно отнести тот факт, что с таким основанием будет проблематично построить подвал. Это минус можно обойти в том случае, если выбрать глубокозаглубленный фундамент. В данном материале мы подробно разберем устройство основания, а также рассмотрим процесс подготовки и монтажа монолитной плиты.

Подготовка к строительству фундамента

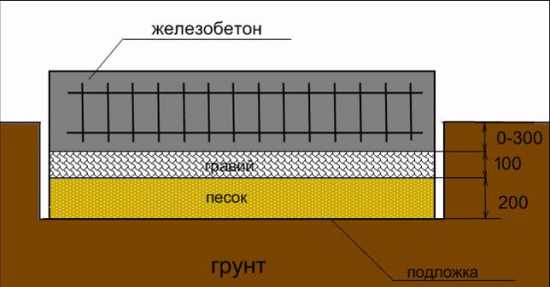

Схема монолитной плиты фундамента



Строительство любого типа фундамента начинается с подготовительных операций, монолитная плита не является исключением. Когда подходящая схема выбрана, можно начинать подготовительные работы:

  • Подбор «пирога». Под этим определением понимается состав и количество слоев, из которых будет состоять плита. Помимо бетона в «пирог» входят песочная подушка, а также изоляционные слои.
  • Подбор способа армирования. Чтобы подобрать подходящую конструкцию, необходимо провести анализ почвы, ландшафта, а также знать примерную нагрузку от будущей постройки.
  • Выбор подходящих теплоизоляционных материалов. Дом будет стоять на сплошной бетонной плите, поэтому стоит заранее продумать теплоизоляцию.
  • Гидроизоляция для стен. Речь идет о конструкциях, которые будут опираться на края основания после завершения строительства.
  • Расчет укреплений из армопоясов, которые являются обязательным требованием при строительстве здания из кирпичной кладки или блоков. В противном случае в основании и несущих конструкциях образуются трещины.

У читателей наверняка возник вопрос: «А можно ли возвести такой тип фундамент своими руками?». В теории это возможно, но при заливке бетона должно участвовать много людей, так как заливать фундамент нужно быстро и равномерно. Что касается подготовительных этапов, то в них в обязательном порядке должны участвовать.

Процесс возведения монолитного фундамента

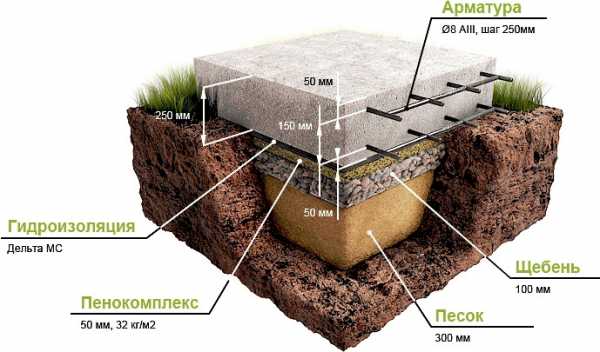

Схема укладки основания. Здесь подробно показан «пирог», из которого состоит фундамент.



Нельзя сказать, что монолитная плита является самой сложной конструкцией, но работы здесь будет больше, чем с ленточным, столбчатым или свайным типом фундамента. Начинать строительство и расчеты стоит только после консультации с профессионалами, которые составят для вас проект. Также рекомендуется позаботиться о спецтехнике, она заметно ускорит процесс постройки.



Изучив устройство можно приступать к работе:

  1. Первым делом необходимо выполнить разметку площадки, на которой будет вестись строительство. Следующим шагом будет рытье котлована – в строительстве этап называется выемкой грунта.
  2. Когда котлован вырыт, можно заняться настилом изоляционных материалов, с выбором которых вам подскажут профессиональные строители. Довольно часто при строительстве плит используется Дорнит. Кладется этот слой для того, чтобы песок не проникал в глину.
  3. Теперь можно переходить к песчаной подушке. Площадка засыпается щебнем и песком, после чего выполняется утрамбовка. Кладется подушка в несколько слоев примерно по 10 сантиметров, песок должен быть чистым. Этап выполняется с помощью виброплиты. В качестве альтернативы можно использовать деревянные трамбовки.
  4. После подушки начинается прокладка коммуникаций, к которым относятся водопровод и канализация.
  5. Далее выполняется бетонная подготовка. Это 10-метровая стяжка, которая находится выше песчаной подушки. Для этой работы можно брать цемент M100, так как высокое качество здесь не требуется. Готовят раствор чаще всего из пескобетона марки M300.
  6. Бетонная плита уже есть, теперь необходимо позаботиться о гидроизоляции. Для монолитных плит используются рулонные материала, монтаж которых выполняется с помощью специального паяльника или горелки. Таким образом, они надежно прикрепляются к основанию. Следующим гидроизоляционным слоем должен быть пенополистирол, обычно строители выбирают экструдированный вариант. Выполнив дополнительную гидроизоляцию фундамента, хозяину не придется утеплять пол цокольного или первого этажа.
  7. В итоге получается слоеный пирог, на устройство которого выполняется монтаж из арматуры. Каркас необходимо возводить из двух сеток, для этой цели необходимо закупить прутья арматуры 12-16 миллиметров. Соединение прутьев должно образовывать клетки по 20×20 и 30×30 сантиметров. Первая сетка должна быть положена в нижней части основания монолитной плиты, а вторая – сверху. Схема армирования монолитной плиты фундамента



  8. Выполнив все вышеперечисленные этапы, можно переходить к установке опалубки. Закрепить опоры необходимо максимально надежно, так у монолитной плиты очень высокое давление.
  9. Теперь снова заливается бетонная смесь, утрамбовку которой необходимо выполнять вручную. Помогут в этом глубинные вибраторы. Далее необходимо загладить и выровнять бетон. Так как площадь большая, заниматься этим процессом должно несколько человек, количество которых зависит от размеров монолитной плиты.
  10. Основная работа завершена – плиту следует накрыть пленкой и ждать полного затвердевания (обычно оно наступает через 25-30 дней после заливки). Раз в неделю бетон необходимо увлажнять.
  11. После полного затвердевания могут выполняться дополнительные работы по гидроизоляции, если это необходимо. В любом случае, это обговаривается при составлении проекта.
Схема гидроизоляции фундаментной плиты – материал выбирается в зависимости от типа почвы, климата и ландшафта. Об этом подробно вам расскажут строители, которые будут составлять проект будущей постройки.



Положительные и отрицательные стороны монолитной плиты

Если бы фундаментная плита была лучшим решением, то ее бы использовали абсолютно для всех построек. Как и любой тип основания, монолит имеет свои минусы и плюсы.

Начать стоит с плюсов. К ним можно отнести максимальную прочность среди других конструкций, долговечность (постройка на плите может простоять до 150 лет). Применять монолит можно к разным типам сооружений. Если выбирается глубокозаглубленное устройство фундамента, то плита становится полом для первого, подвального или цокольного этажа в доме.

Схема демонстрирует, что монолит может быть сделан и в ленточном основании дома.



К недостаткам можно отнести дороговизну работ, ведь материала для фундаментной плиты нужно куда больше, чем для стандартного ленточного или столбчатого основания. Также оттолкнуть усложненный расчет, который просто обязывает обратиться в строительное бюро. И последнее – это трудоемкость процесса, ведь рабочим предстоит выполнить большой объем земляных работ.



Калькулятор

rfund.ru

Монолитный фундамент (плита) своими руками: как построить самому

При всем современном разнообразии видов фундаментов и их преимуществах, многие строители бань отдают предпочтение все-таки монолитному. Ведь то, что цельно, всегда прочнее, чем сборные конструкции. Да и процесс строительства в таком случае в чем-то проще. И самый популярный фундамент – монолитная плита, которая настолько надежна, что на ней даже строят небоскребы.

Чем хорош такой тип фундамента?

Монолитные фундаменты всегда прочны и выдерживают большие нагрузки. Им не страшны ни неравномерные перемещения грунта, ни постоянные обильные осадки, ни жесткое промерзание и оттаивание. Баня будет попросту подниматься и опускаться вместе с фундаментом, не разрушая каких-либо опор. Ведь известно, что бетон работает только на сжатие – и отнюдь не на расширение. Вот почему фундамент в виде монолитной плиты практически незаменим для пучинистых и песчаных грунтов, где высок уровень грунтовых вод.

Да, для брусовых, каркасных и бревенчатых бань такой фундамент в некоторых случаях и роскошь – если грунт нормальный, то проще сделать ленточный неглубокого заложение. Вот только сама русская баня давно перестала быть просто избушкой – в моду входят собственные габаритные банные комплексы с бассейнами и целыми бильярдными. А под массивную парную плитный монолитный фундамент – то, что надо.

О других видах фундамента расскажет статья https://stroy-banya.com/video/fundament-video/fundament-svoimi-rukami-vidy-fundamenta-1-iz-2.html

Разновидности конструкций монолитного фундамента

У монолитного фундамента есть несколько видов. Самый популярный – это плитный, который тоже подразделяется на просто плиту и плиту на ленте, похожую на перевернутую чашу, которая день ото дня становится все популярнее за границей.

Но в плане строительства бани пока лучше всего зарекомендовало себя именно такое устройство монолитного фундамента – монолитная плита простой схемы. Главное ее преимущество в том, что нет необходимости ставить его ниже глубины промерзания грунта – а это значительное сокращение расходов на строительные материалы и надежность при резких перепадах температуры воздуха.

Плитный монолитный фундамент по своей сути представляет собой сплошную железобетонную плиту, которая заглублена в грунт. И внешние, и внутренние стены бани строятся прямо на этой плите. А благодаря равномерному распределению всей нагрузки на площадь плиты давление на грунт минимизировано – здесь срабатывает тот же физический закон, когда человек в сапогах в снег проваливается, а на лыжах нет, потому что площадь давления уже больше. Конструкция плиты настолько универсальна, что подходит даже для откровенных торфяников и даже болот. А самое главное – в возведении такого фундамента практически исключены любые ошибки, а потому для частного строительства он подходит как нельзя лучше. В том числе – для бани, ведь объем земляных работ в этом плане минимален, а цокольный этаж парной не особо нужен.

Если вы хотите узнать о фундаментах для различных типов почв, советуем прочитать статью https://stroy-banya.com/fundament/fundament-na-razlichnyx-tipax-pochv.html

Еще одна разновидность монолитного фундамента – это столбчатый монолитный, который возводится для легких бань. По сути, это единая конструкция из ростверка и сообщенных им столбов.

А вот ленточный монолитный фундамент с подвалом способен выдерживать достаточно большие нагрузки и хорошо себя чувствует в самых неблагоприятных климатических условиях благодаря тому, что отлично справляется с просадкой, оттаиванием и колебаниями грунта. По сути, это железобетонная полоса, которая идет по всему периметру здания. Она может быть мелкозаглубленной и заглубленной. Первый вариант подходит для бани из сруба и бруса, а вот второй – для кирпичных двухэтажных парных, обладающих немалым весом.

Этапы строительства железобетонной плиты

Процесс строительства монолитного фундамента куда более прост, чем сооружение сборных. Но есть важный момент: все используемые материалы должны быть самого высокого качества, ведь к монолитному фундаменту предъявляются более серьезные требования. Но при этом привлечения строительной техники не нужно!

Этап I. Подготовка участка

Первым делом нужно хорошо расчистить участок: убрать верхний слой грунта с растительностью, для чего можно нанять бульдозер.

Толщина такого фундамента, а вернее, именно монолитной плиты, может варьироваться от 15 до 40 см. Это зависит от характеристики грунта, веса будущей бани и того, чем она будет наполнена.

Этап II. Рытье котлована

Обычно котлован для такого фундамента роется на глубину 1,5 метра, оттуда вытаскивается глина и заменяется на гравий или песок. Выравнивать поверхность следует по строительному уровню – ни о каких уклонах и речи быть не может, иначе деформации и полного разрушения будущего фундамента не избежать.

Этап III. Монтаж опалубки

Иногда такие фундаменты строятся из готовых монолитных железобетонных плит, которые можно увидеть во время стройки в панельном доме. У них уже четко рассчитанное качество, однако для их монтажа придется вызывать кран и все равно делать поверх всего бетонированную стяжку. И такая конструкция окажется уже не такой жесткой, как абсолютно монолитная плита.

А для строящегося своими руками первоначально нужна опалубка. Для нее понадобятся доски толщиной не менее 25 мм плюс укосы. Саму опалубку ставить нужно с опорками – причем желательно изначально проверить жесткость всей конструкции. Это сделать можно элементарным ударом ногой – если опалубка сломается, то лучше на этом этапе, а не во время бетонирования.

Этап IV. Утепление и гидроизоляция

Итак, далее сооружается система дренажа. Кладется гидроизоляция и, по необходимости, утепление.

Здесь стоит упомянуть о шведской технологии строительства такого фундамента – она предполагает использование современных тепло- и гидроизоляционных материалов. Называется такое основание утепленной плитой, которая обладает потрясающими энергосберегающими свойствами при малых сроках строительства и небольших затратах. Для русской бани – самое то!

Подробнее об утеплении бани расскажет видео https://stroy-banya.com/video/uteplenie-video/texnologiya-utepleniya-bani-svoimi-rukami.html

Этап V. Армирование

Следующим шагом монтируется арматура. Иногда на специальную сетку дополнительно крепят систему подогрева полов.
Арматуру лучше всего брать 16 мм — на крайний случай можно, конечно, 14 мм. Но рассчитать ее не так просто – лучше это сделать заранее.

Укладывать арматуру нужно крест-на-крест, в два ряда. Так получатся две сетки – одна снизу, в 5 см от поверхности песчаной подушки, а вторая – сверху, в 5 см от поверхности фундаментной плиты. Между прутьями в сетке должно получиться ровно 20 см. Вязать арматуру нужно обычной стальной проволокой.

Этап VI. Заливка фундамента

Заливать бетон в таком фундаменте нужно в один прием, причем сам он должен быть только высокого класса прочности – от М300 по марке, с коэффициентом водонепроницаемости больше, чем W8 и морозоустойчивостью от F200 и показателем подвижности П3. Здесь есть важный момент – все используемые материалы должны быть самого высокого качества, ведь к монолитному фундаменту предъявляются более серьезные требования. Всего уйдет где-то не менее 20 кубов бетона.

Как только плита высохнет, бетонные полы в бане будут полностью готовы к отделке. В чем и самый большой плюс монолитного фундамента – минимум мороки, максимум результата!

stroy-banya.com

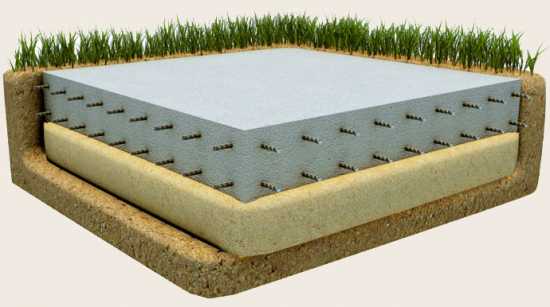

Как сделать плитный фундамент

Плитный фундамент может выполнять как из монолитной плиты, так и из сборного железобетона (дорожные плиты). Но монолитный лучше, поскольку более надёжен и долговечен. Плитный фундамент может быть мелкозаглубленным или незаглубленным, в зависимости от типа грунта и конструкции вашего дома.

Высота плиты зависит от тяжести дома и может составлять 20-40 см. До заливки нужно создать основу из песка или щебня высотой 10-30 см. А до этого нужно выровнять землю.

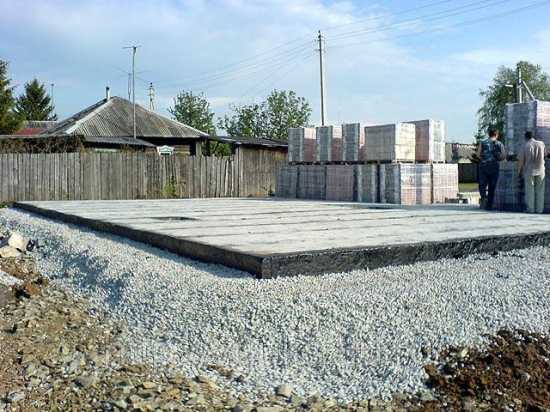

Как залить монолитный плитный фундамент

До начала всех работ нужно рассчитать фундаментную плиту. Самостоятельно производить такой расчёт очень сложно, лучше доверить это дело специалисту, а еще лучше – профессионалу (вариант «как у соседа» не прокатит). Примерный расчет может подойти только для строительства гаража или сарая.

Этапы возведения монолитного плитного фундамента:

  1. Разметка фундамента. Помимо ручного выравнивания сторон и сопоставления центральных точек пересечения нужно всё проверить нивелиром и теодолитом. Площадь должна быть больше площади дома на несколько метров, чтобы нормально производить строительные работы.
  2. Рытьё котлована. Дно должно быть горизонтальным. Это легко проверить водяным уровнем или нивелиром.
  3. Перед засыпкой песчаного основания желательно произвести настилку геотекстильных материалов (например, Дорнит). Это не даст песку уйти в глубь грунта. Далее создается песчаная подушка и трамбуется.
  4. Монтаж дренажной системы (при необходимости), водопровода и канализации.
  5. Бетонная подготовка. Заливаются 10 см бетонной стяжки с цементным раствором марки М100. Затем бетон обрабатывают битумной грунтовкой (60% солярка, 40% битум).
  6. Рулонная гидроизоляция. Гидроизоляционные швы нужно соединять спайкой паяльной лампой или пропановой горелкой. Площадь гидроизоляционного слоя нужно увеличить на 30-50 см (а то и больше) от периметра фундамента. Это нужно для того, чтобы в опалубке завернуть гидроизоляцию наверх, защитив боковые стороны фундамента.
  7. Необязательно, но желательно после гидроизоляции сделать теплоизоляцию. В будущем вы сможете значительно сэкономить на теплых полах и теплоизоляции в целом. Теплоизоляционный слой состоит из экструдированного пенополистирола (сверху его можно накрыть полиэтиленовой плёнкой).
  8. Установка опалубки.
  9. Монтирование двухслойного арматурного каркаса из арматуры толщиной 12-16 мм и сеткой примерно 20×20 см. Нижняя сетка расположена в 5 сантиметрах от нижней части плиты фундамента, а верхняя – в 5 см от верхней части.
  10. Заливка бетона, затем снятие опалубки после засыхания смеси.
  11. Если фундамент мелкозаглубленный, производится засыпка пазух возле плиты до ровного слоя с землёй.
  12. Покрытие монолитной плиты гидроизоляцией для защиты стен от капиллярной влаги.

Преимущества монолитного плитного фундамента:

  • Дешевизна и простота возведения.
  • Максимальная площадь опоры на грунт даёт возможность повышенной устойчивости к слабым грунтам. Примером служит высокая лифтовая колонна в останкинской телебашне, которая стоит на монолитной плите толщиной 1 м.
  • Стены дома не будут потревожены смещением грунта, поскольку фундаментная монолитная плита будет передавать минимальные нагрузки на стены. Это позволит в любое время года делать перепланировку перегородок, что никак не скажется на фундаменте.
  • Фундамент одновременно является надёжным и тёплым полом при теплоизоляционном слое, не требующим дополнительной плиты перекрытия.
  • Нет нужды в глубоких раскопках для заложения фундамента, поскольку цельная плита создает минимальную нагрузку на грунт. Следовательно, грунтовые воды тоже не потревожат ваше основание (притом, что у него еще и хороший гидроизоляционный слой).

Дальше больше!

gold-cottage.ru
