Столбчатый фундамент своими руками: материалы, инструкция

В данной статье опишем процесс создания столбчатого фундамента из буронабивных свай с применением несъемной опалубки из рубероида.

План статьи:

Преимущества и недостатки столбчатых фундаментов из буронабивных свай
Проектирование столбчатого фундамента
Материалы для изготовления столбчатого фундамента
Инструменты для изготовления столбчатого фундамента

Поэтапная инструкция

Разметка участка
Бурение скважин
Делаем уширения внизу скважин
Создаем несъемную опалубку из рубероида
Создаем арматурные каркасы для наших свай с возможностью армирования пятки сваи
Поэтапная инструкция по работам формирования сваи в скважине с уширением
Подборка видео по столбчатому фундаменту

Достоинства и недостатки столбчатого фундамента

Преимущества

Экономичный. Требует меньше материалов, а именно бетона и арматуры, по сравнению с ленточным и плитным фундаментом.
Не требует изготовления съемной опалубки. Используется несъемная опалубка, на изготовление которой тратится небольшое кол-во времени.
Фундамент из буронабивных свай легко можно сделать самостоятельно без привлечения спецтехники и наемной силы.

Недостатки

В отличие от ленточного нет возможности сделать погреб и цокольный этаж.
Требуется более детальное проектирование в отличие от ленточного и плитного.

Средний срок службы столбчатого фундамента из буронабивных свай: 150 лет.

Проектирование столбчатого фундамента из буронабивных свай

Рассчитывается общий вес будущего дома.
Делаем экспертизу грунта (пробное бурение). Узнаем несущую способность грунта, уровень грунтовых вод (УГВ) и глубину промерзания грунта (ГПГ).
Рассчитываем количество столбов нашего фундамента и их расположение по периметру дома. Расчет будет зависеть от 2 факторов:

Столбы должны нести полную нагрузку от дома. При расчете учитывается несущая способность грунта. Для того, чтобы увеличить площадь опираемой поверхности на грунт используется уширение внизу столба (среднее значение диаметра пятки 400-600 мм).
Расстояние между столбами должно быть в пределах 1-3м (среднее значение 1,5-2м).

Калькулятор Столбы-Онлайн v.1.0 — проектирование столбчатого фундамента.

Материалы

Несъемная опалубка:

Рубашка из рубероида (самый экономичный вариант).

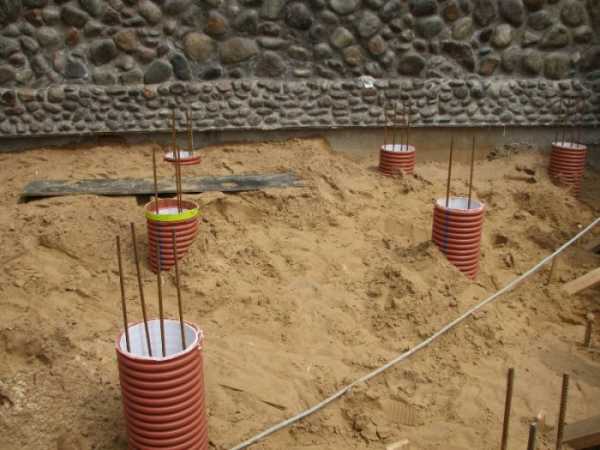

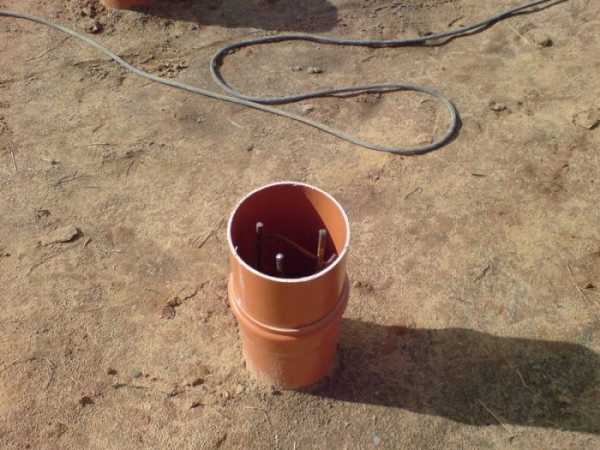

Трубы ПВХ (желательно оранжевые для внешней канализации).

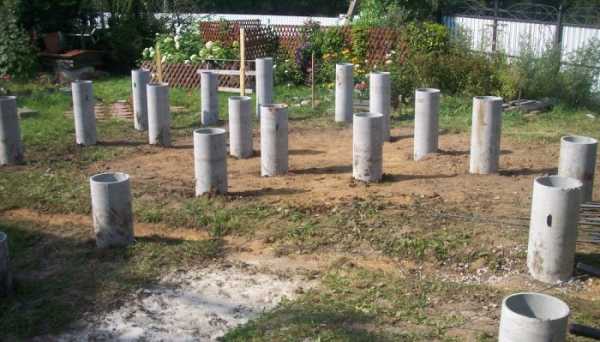

Асбесто-цементные трубы .
Любые другие трубы, которые имеют подходящий диаметр, хорошею геометрия, достаточную прочность и жесткость (трубы дымохода и т.п.)


Рубероид	ПВХ трубы	А/Ц трубы	Трубы дымохода

Материалы для столба с уширением. Несъемная опалубка: рубероид

Арматура. Д10-Д12. Для арматурного каркаса вязальная проволка.
Бетон М150-М400. Цемент+песок речной крупный + щебень 5-20фр (чем меньше фракция щебня тем лучше).
Несъемная опалубка: рубероид.
Мусорный мешок (плотный 120л). Для формирования пятки (уширение внизу столба).
Скотч. Для крепления мусорного мешка и для скрепления рубероида. Стретч-пленка для скрепления рубероида.

Инструменты

Бур. Можно использовать садовый, ТИСЭ либо самодельный. Вместо бура можно использовать автоматизированную технику либо аналог. Длина бура должна быть чуть больше глубины промерзания. Если ручка бура короткая, то необходим будет удлинитель, который можно либо купить вместе с буром либо сделать самостоятельно.


Бур ТИСЭ с удлинителем	Бур садовый с удлинителем

Для создания уширения внизу будем использовать бур ТИСЭ либо самодельный инструмент. Например, штыковая лопата с обрезанными краями. Штык 10см + если нужно удлинение ручки лопаты.


Уширение буром ТИСЭ	Уширение штыковой лопатой

Если бетон будем изготавливать самостоятельно, то нужен следующий инструмент:

Бетономешалка
Мастерок
Ведро
Лопата совковая


Бетономешалка	Мастерок	Строительное ведро	Совковая лопата

Инструкция по строительству буронабивного свайного фундамента с уширением

Разметка участка

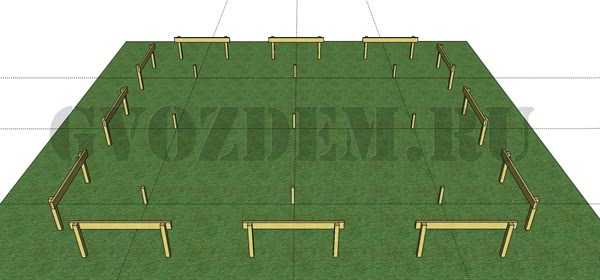

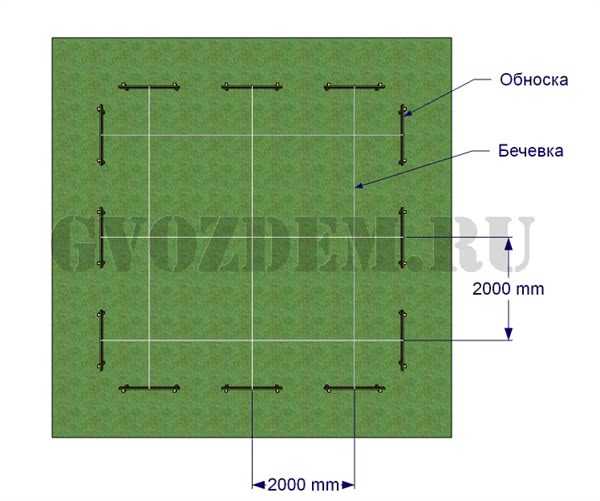

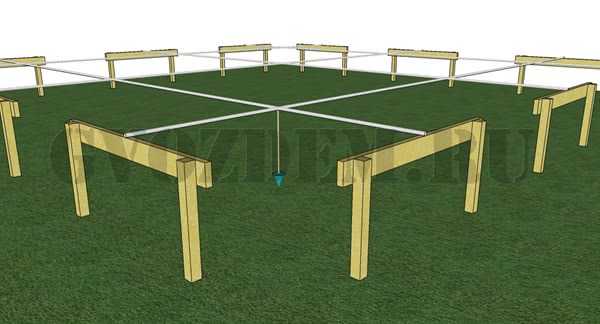

1. Устанавливаем обноску для натягивания бечевки, по которой будем отмечать расположение столбов (свай). Вместо обноски можно просто использовать колышки либо арматуру, прочно закрепленную в почве. Предварительно перед размещением обноски у нас должен быть составлен проект по кол-ву и расположению столбов.

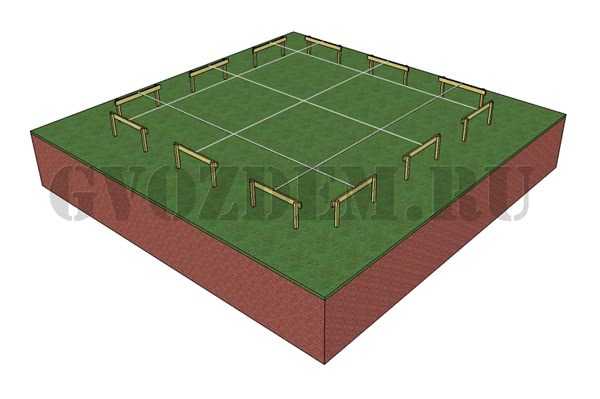

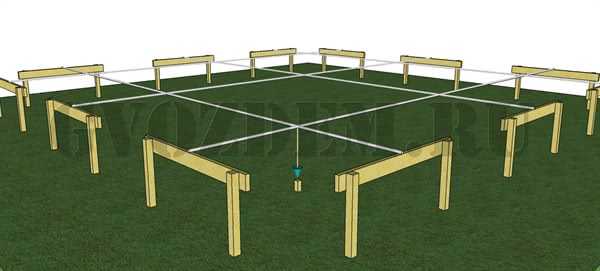

Натягиваем бечевку (шнур, толстую нить либо любой аналог) для разметки расположения будущих свай. Места пересечения бечевки будут являться центрами скважин. В нашем примере расстояние между центрами столбов сделаем 2м. При условии, что диаметр буронабивной сваи у нас 25 см, следовательно, расстояние между сваями получится 1,75м.

2. Намечаем центры будущих скважин. Для данной задачи будем использовать отвес, который будет опускать с мест пересечения бечевки.

3. Вбиваем колышек точно по отвесу. Вместо колышка можно использовать все что угодно, главное чтобы надежно держалось в земле и было заметно, чтобы случайно не сбить.

В итоге получаем размеченный участок под будущие столбы. Обноску убираем, чтобы она нам не мешала. Остаются только колышки.

Более подробную инструкцию по разметке фундамента можно прочитать в статье: Разметка под фундамент. Правила построения прямоугольного фундамента . Для столбчатого фундамента: Разметка под столбчатый фундамент с ростверком .

Бурение скважин

Бурим скважины под сваи. В данном примере диаметр ям будем делать 25 см. на глубину ниже глубины промерзания для данной местности. Предположим, глубина промерзания у нас 1,5м, следовательно, бурить будем на глубину порядка 1,7м.

Для расчета глубины промерзания грунта можно воспользоваться нашим калькулятором: Расчет глубины промерзания грунта . © www.gvozdem.ru

Для бурения можно использовать бур ТИСЭ с диаметром 25см, садовый бур диаметром 25см либо автоматизированную технику.

Еще важный момент. Пробурить можно сразу все скважины. Но в некоторых случаях целесообразно бурить по одной скважине и сразу заливать бетонную смесь (бетон). Это связано с погодными условиями в виде дождя либо высоким залеганием грунтовых вод. Вода будет подмывать грунт стенок скважины, в результате чего он будет осыпаться, а это нам совсем не нужно.

Делаем уширения внизу скважин

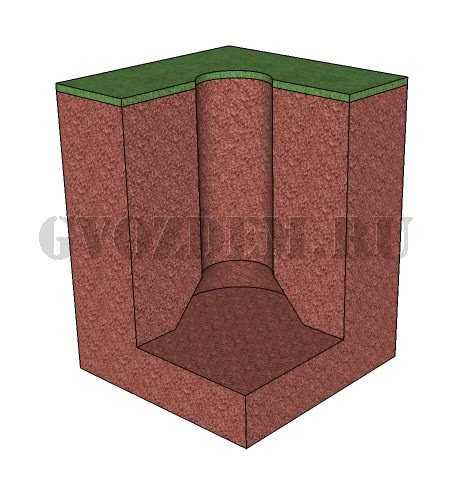

Для чего это нужно. По уширению в скважине будет сформирована пятка столба, которая будет выполнять 2 задачи: увеличение несущей способности столба и препятствие выдергиванию сваи касательными силами во время промерзания пучинистых грунтов.

План работ. Для данной задачи можно использовать бур ТИСЭ специально предназначенной для этой цели. Он позволит сделать уширение диаметром 40-60 см. Но стоит заметить, что в плотном грунте данным приспособлением очень сложно работать. Поэтому желательно все проверить при пробном бурении во время проектирования столбчатого фундамента.

Есть альтернативный и бюджетный способ сделать уширение с помощью модернизированной штыковой лопаты. Для этого необходимо обрезать края полотна лопаты, чтобы рабочая область была в пределах 10см. Ну и удлинить ручку лопаты, если это нужно. Для того чтобы поднять грунт от такого уширения можно воспользоваться каким-нибудь приспособлением, либо просто пробуриться глубже и весь грунт от нашего уширения сгрести в это углубление. Главное не забудьте потом утрамбовать наше «захоронение».

Создание несъемной опалубки из рубероида

1. В качестве опалубки для буронабивного фундамента в данном примере будем использовать самый экономичный вариант, а именно рубероид.

Подготавливаем кусок рубероида нужной нам длины. В нашем примере нам нужен кусок длиной 2м (1,7 м под землей – 0,3м уширение без рубероида + 0,3м над землей + 0,3м запас для обрезки по уровню). Скручиваем рубероид нужного нам диаметра (25см) в виде трубы. Для данной задачи лучше использовать некий шаблон, на который будем накручивать рубероид. На примере у нас металлическая труба. Шаблон можно сделать самостоятельно, проявив смекалку. Вариантов много.

После того как рубероид накрутили (толщина в 2 слоя) необходимо зафиксировать полученную рубашку из рубероида от раскручивания. Здесь нам поможет широкий упаковочный скотч. Скрепим в 4 местах (можно и больше, главное чтобы надежно). Если у вас рубероид с пылевидной посыпкой, то скотч к нему не пристанет. Есть вариант обмотать гильзу из рубероида сначала стретч-пленкой а затем уже скотчем. Это также придаст большую жесткость вашей опалубке.

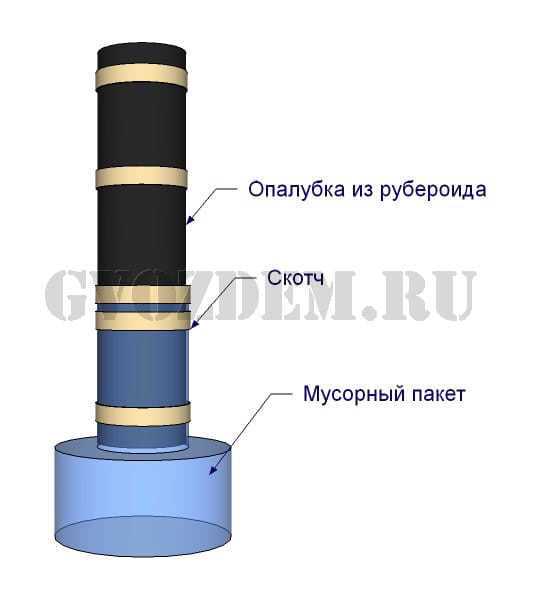

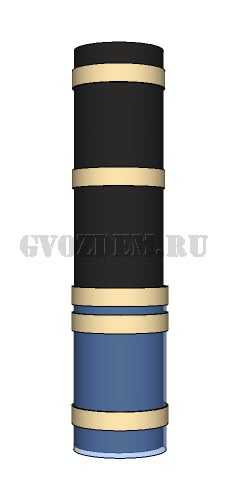

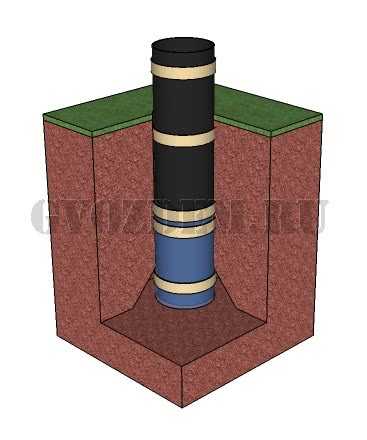

2. Крепим мусорный пакет к низу опалубки из рубероида. Для чего это нужно. Если у вас высокие грунтовые воды либо просто стоит вода от дождей, то лить бетон в воду не рекомендуется. Также пакет будет являться неким барьером между грунтовой средой и бетоном. По технологии ТИСЭ пакет не используется. Цементное молочко попадает напрямую в грунт образуя грунтобетон, что является дополнительным усилением для опоры (со слов Яковлева – автора технологии ТИСЭ).

Не стоит путать мусорный мешок для помойного ведра с мусорным пакетом 120л, в который на субботниках собирают мусор. Он большой и достаточно плотный. Вот его и будем использовать. Крепим его к низу нашей опалубки скотчем. Опалубка из рубероида у нас подвижная, поэтому постарайтесь использовать скотч, чтобы он действительно крепко зафиксировал пакет (усиленно обмотать скотчем край пакета к рубашке из рубероида). © www.gvozdem.ru

3. Ту часть пакета, которая у нас будет использоваться под уширение можно аккуратно спрятать в трубу опалубки.
Важно! Продумайте размещение пакета, чтобы во время заполнения бетона не образовалось складок, которые могут сделать наше уширение не цельной конструкцией.

Создаем арматурные каркасы для наших свай

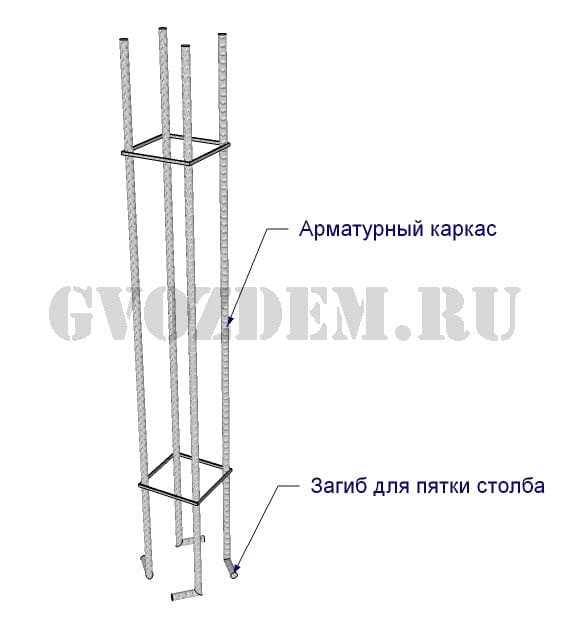

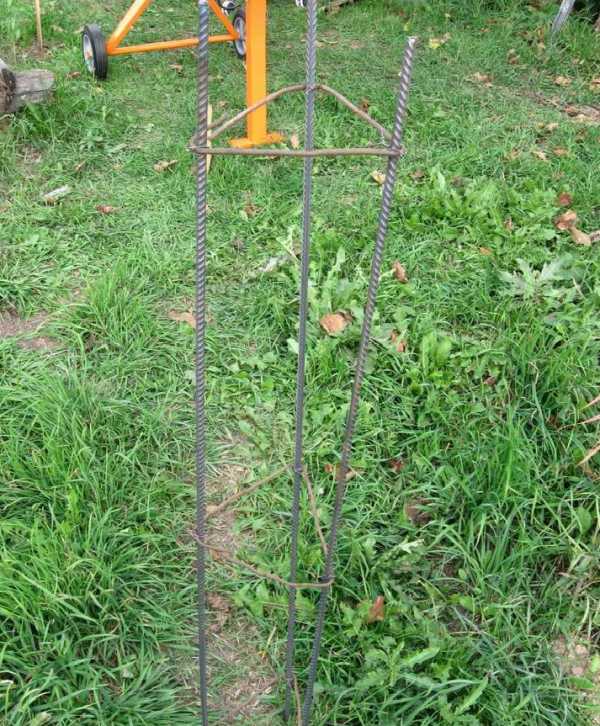

Для данной задачи будем использовать арматуру с диаметром 10мм. Арматурный каркас можно изготавливать в 2 вариантах: с армированием уширения столба и без армирования уширения. Насколько нужно армирование уширения столба вопрос спорный и может быть решен только в результате точных проектных расчетов с учетом всех технических характеристик материалов, нагрузок и с учетом всех возможных факторов. Поэтому в данной статье пойдем по сложному пути и рассмотрим более надежный вариант армирования пятки столба.

План работ. Заготавливаем 4 прутка длиной где-то 2,4 м (1,65м в земле + 0,3м над землей + 0,3 для связи с ростверком + 0,1м для пятки столба). Для армирования уширения столба будем загибать концы арматуры, чтобы она имела вид буквы L. Длина загиба будет зависеть от диаметра пятки в том месте, где будет происходить ее армирование (3-5 см от низа уширения). В нашем случае длина загиба где-то около 10-13см. После того как прутки у нас готовы сшиваем их в арматурный каркас. Сварка здесь, разумеется, не подходит, поэтому связывать будем с помощью вязальной проволоки. При этом связь делаем не очень прочной, чтобы была возможность прокрутить арматуры по своей оси. Желательно сделать засечки на концах верха арматуры, чтобы был ориентир, на сколько крутить арматуру, чтобы она разместилась в нашем уширении под нужным углом.

Если вы решили делать арматурный каркас без армирования уширения, то в этом случае делаем все то же самое, что и выше, только связь арматур делаем жесткой (сваркой либо вязальной проволокой).

План работ по формированию столба с уширением

1. Опускаем нашу опалубку в скважину до конца.

2. Заливать столб бетоном будем в два приема.
Вначале заливаем смесь бетона для создания пятки буронабивной сваи. Много сразу заливать не стоит, так как и сложно поднимать опалубку будет и слишком большая нагрузка на пакет. Регулируйте заливку на свое усмотрение.
Для расчета состава бетона предлагаем воспользоваться нашим сервисом: Калькулятор по расчету состава бетона .

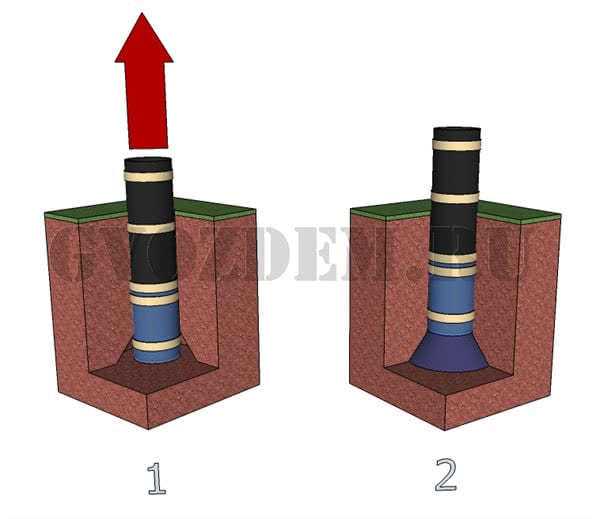

3. Поднимаем наш стакан из рубероида вверх на высоту уширения. В результате залитый бетон заполняет пакет и формирует пятку нашего столба. Затем немного придавливаем опалубку вниз.

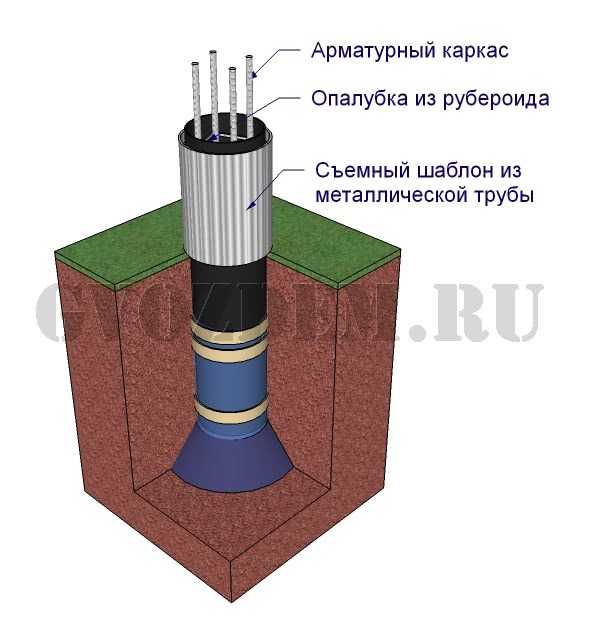

4. Вставляем арматурный каркас в опалубку и продавливаем его в раствор бетона до нужной нам глубины.

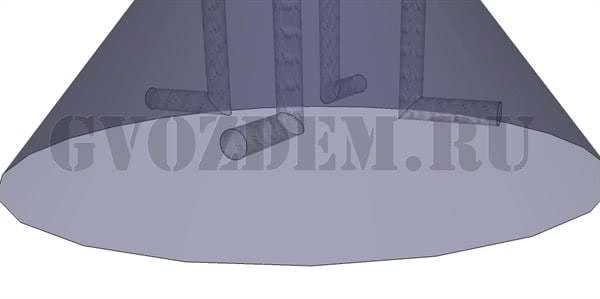

5. Разворачиваем прутки арматуры по оси для армирования пятки столба. Как это сделать и как армирование пятки будет выглядеть, смотрим на рисунках ниже.

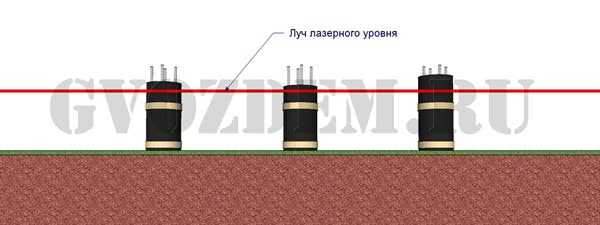

6. Выводим столбы в один уровень. Когда бетон немного схватится и опалубка уже будет зафиксирована, размечаем с помощью лазерного уровня либо гидроуровня общий уровень всех буронабивных свай. В виде отметки на опалубке из рубероида можно использовать саморез либо гвоздь, воткнутый в опалубку на отмеченном уровне. Вот до этой отметки мы и будем заливать бетон в наши сваи.

7. Заливаем бетон до отметок уровня с обязательным уплотнением раствора с помощью вибрирования либо штыкования. Для штыкования можно использовать обычную арматуру Д10-Д12. Для того чтобы не повредить надземную часть опалубки во время заливки бетона можно соорудить некий съемный жесткий каркас. Для этой роли подойдет кусок металлической трубы, близкого к нашей опалубке диаметром. Можно соорудить просто опалубку из досок, которую будем переносить от одного столба к другому во время заливки.

После заливки бетон должен созреть. Чтобы не допускать его пересыхание в первые дни можно насыпать мокрых опилок на верх столба и закрыть пакетом.

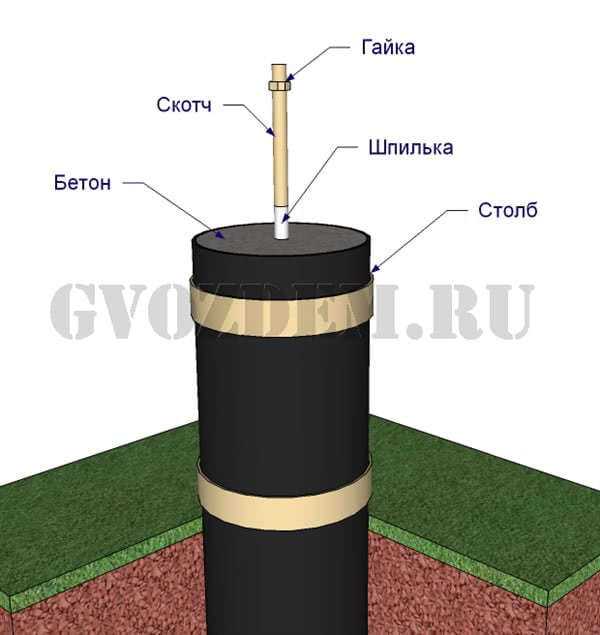

Если вы собираетесь строить каркасный дом, то для связи столба с обвязкой из бруса используют анкера (шпилька с гайкой) залитые в бетон столба. Подробную инструкцию можно посмотреть в статье: Монтаж анкера для связи столба и обвязки из бруса .

8. Подрезаем нашу опалубку по отмеченному уровню.

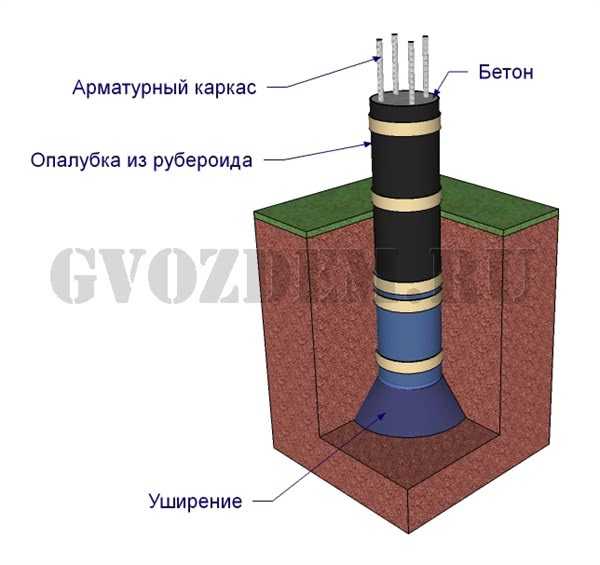

Так будет выглядеть готовый столбчатый фундамент из буронабивных свай. © www.gvozdem.ru

Заключение

Как видим создание столбчатого фундамента своими руками посильно даже одному человеку. В этом одно из главных его достоинств, для любителей делать все своими руками без привлечения наемной силы и спецтехники. Ну и нельзя забывать, что здесь существенная экономия материалов в отличие от ленточного фундамента и тем более монолитной плиты.

виды, материалы и способы ее установки

Фундамент – основа любой постройки. Эта конструкция основания позволяет возводить строительные объекты на самых сложных типах почв. Однако следует учесть, что при этом варианте сооружение подвальных помещений невозможно.

Постройка этого варианта основания — выгодное с точки зрения расхода финансов решение, так как требуется меньшее количество стройматериалов. Разберемся, как может быть построена опалубка для свай.

Особенности свайного фундамента

Этот вариант фундамента может быть построен, если планируемый вес здания не превышает 150 тонн. Его также выбирают, если грунт на участке сложный, например, сыпучий. На переувлажненных грунтах также может использоваться эта технология строительства, более того, это практически единственный приемлемый способ строительства. Столбчатый фундамент делают так:

пробуривается скважина, причем глубина бурения должна превышать глубину замерзания почвы;
в подготовленные ямы устанавливаются опалубочные формы, которые могут быть многоразовыми и стационарными;
производится заливка раствора.

Преимущества этого варианта:

сокращение объема земельных работ, это особенно важно, если на участке плотный грунт, когда копка земли представляет собой сложную задачу;

сокращение расхода материалов;
возможность осуществления строительства на легких грунтах. Глубокие сваи позволяют перенести давление, оказываемое постройкой, на слои, залегающие ниже, которые отличаются большей плотностью.

Совет! Установка сваи может вестись разными способами. Винтовые и забивные сваи применяют в частном строительстве крайне редко, так как их устройство требует применение специальных механизмов. Поэтому чаще применяется буронабивная технология, согласно которой сначала бурится скважина, затем устанавливается опалубка и потом формируется свая из раствора непосредственно на месте.

Виды опалубки для свай

Поскольку свая представляет собой бетонный столб, то опалубка должна иметь такую же форму. Труба для опалубки может быть изготовлена из разных материалов. Самый простой вариант – рулон, свернутый из рубероида.

Но, несмотря на простоту, этот вариант довольно часто используется, так как рубероид является гидроизоляционным материалом. То есть, его использование исключает впитывание грунтом влаги из раствора, а это способствует нормальному набору прочности бетона. Но есть и другие варианты.

Несъемная

Упростить работу по строительству помогает применение несъемной опалубки для свай. Простым вариантом стационарной формы является картонная опалубка. По сути, это труба из полимерного материала, обвитая по спирали плотным картоном. Недостатком картонных форм является их способность впитывать влагу.

Чтобы исключить этот недостаток, необходимо использовать формы, в которых картон покрыт слоем полимерного клея с водоотталкивающими свойствами. Картонные формы выпускают в широком ассортименте:

диаметр форм может варьироваться в пределах 0,15-1,25 метра;
сечение может быть круглым, квадратным или прямоугольным;
толщина стенки формы зависит от диаметра и может составлять 3-15 мм;

длина формы может достигать 11 метров;
масса форм также зависит от диаметра и составляет от 1,8 до 9 кг/метр погонный.

Съемная

Для постройки фундамента может быть применен и съемный вариант опалубки. В качестве форм часто применяются трубы из пластика или стали. Технология использования проста:

в скважины устанавливается труба;
заливается раствор;
через 2-3 часа после заливки форма вынимается.

Строим свайный фундамент

К сооружению фундамента нужно отнестись ответственно. Работы по постройке включают в себя следующие этапы:

бурение скважин;
установка опалубочных форм;

армирование;
заполнение форм раствором.

Подготовка скважин

Начинается строительство с бурения. Для выполнения этой работы применяют ручной или электрический бур. Требования к выполнению работ:

размер скважин определяется проектом;
глубина заложения свай должна превышать глубину залегания зыбких слоев грунта и точки промерзания минимум на 0,5 метра;
ширина также определяется проектом, при этом нужно учитывать, что вокруг бетонного столба следует сделать песчаную подушку.

Монтаж опалубки

Когда скважины будут готовы, в них устанавливается опалубка. Как правило, используется картонная, стальная или пластиковая труба. Вокруг установленной формы необходимо насыпать слой песка толщиной около 10 см.

Это необходимо для того, чтобы защитить сваи от подвижек грунта при замерзании и оттаивании.

Армирование

Чтобы усилить прочность конструкций, необходимо выполнить армирование. На каждую сваю необходимо подготовить по 3-4 стальных прута диаметром 8 мм. Прежде чем установить арматуру, стержни связывают между собой. Шаг расположения проволочных креплений должен составлять 0,5 метра. Правила установки:

связанная арматура должна выступать над поверхностью опалубки на 30 мм;
конструкцию из стержней устанавливают так, чтобы зазор между стенкой опалубочной трубы и арматурой составляло более 20 мм. Это необходимо для исключения развития процессов разрушения металла.

Бетонирование

На последнем этапе заливается раствор. Основные правила проведения работ:

раствор заливают слоями высотой около 0,5 метра;
после заливки очередного слоя раствор немного уплотняют. Это можно сделать вручную методом штыкования, но удобнее использовать вибратор;

следующий слой заливают, пока предыдущий еще не начал застывать, иначе конструкция не будет цельной.

Итак, устройство фундамента из свай является целесообразным при постройке легких объектов на сыпучих почвах. В качестве опалубочных форм применяются трубы соответствующего диаметра, изготовленные из полимерных материалов, стали или специально обработанного картона. Формы могут оставаться частью свай, а могут быть сняты после того, как раствор приобретет заданную конфигурацию, но еще не застынет окончательно.

ravchan.ru

Столбчатый фундамент своими руками

Интересный вариант столбчатого фундамента своими руками предложил на одном из форумов один самостроец. Что нам потребуется для изготовления такого фундамента, и так столбчатый фундамент своими руками.

Нам понадобится рубероид, цемент, песок, щебень, арматура, скотч, шпилька, бур садовый и не много терпения и трудолюбия. Для начала вырываем вот такую ямку глубиной один метр минимум.

С помощью вот таких приспособлений.

И так приступим к изготовлению столбчатого фундамента. Делаем приспособление: на деревянной доске чертим окружность диаметром 180 мм, если диаметр столба 250 мм.

Поэтому арматурная связка должна была встать с зазором к краю столба. В полученную окружность вписываем равносторонний треугольник. Вершины данного треугольника вворачиваем саморезы. Еще один саморез вворачиваем рядом с одной вершиной.

Он служит упором при формовании проволоки. Берём стальную проволоку и вставляем ее между двумя рядом расположенными саморезами и начинаем формовать ее по вершинам треугольника. Получался своеобразный треугольник. Лишнее откусываем. В вершинах полученного треугольника и располагаются пруты арматуры. Их фиксируем тоже стальной проволокой только меньшего диаметра (1,8 мм). После не долгих манипуляций получаем вот такую штуку.

Дальше больше.

И так продолжим. В качестве опалубки для будущих столбов будем использовать рубероид обернутый на бревно диаметром 250 мм. Рубероид будем обертывать в два слоя и фиксировать в трех местах скотчем.

готовый столбчатый фундамент своими руками

В пробуренной скважине сначала делаем песочную подушку 300 мм толщиной и тщательно проливая водой. Далее утрамбовываем. Потом в отверстие вставляем гильзу из рубероида. Смесь бетона делаем в пропорциях 5 кг цемента (калиброванное ведро) : 1,5 ведра песка и 2,5 ведра гравия. Вода как водиться на глаз это примерно 6-8 л.

Все это высчитывается опытным путем для бетономешалки, так как влажность песка может быть разной. После того как вставили гильзу, на дно скважины вываливаем ведро бетона через воронку, воронку делаем из старого ведра без дна. Потом вставляем арматуру и доводим уровень бетона до 500 мм над поверхностью земли. Бетон само собой каждую порцию утрамбовываем. Верхушку гильзы отрезаем ножом по метке. Далее бетон доводим до поверхности гильзы.

Столбчатый фундамент

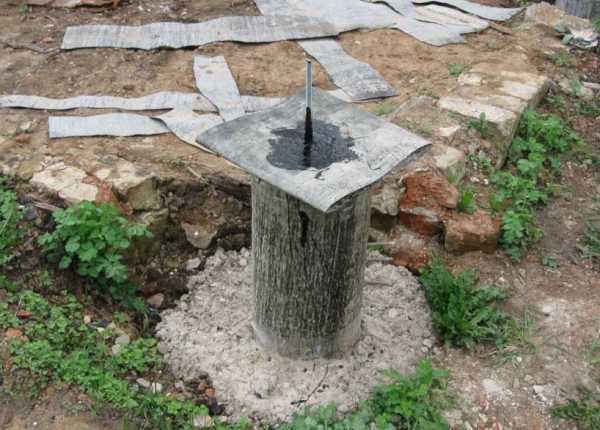

Выравниваем шапку и вставляем шпильку с гайкой по середине столба. Гайкой выставляем необходимый уровень шпильки над поверхностью столба. Остальные столбы делаем аналогичным способом, с помощью гидроуровня помечаем на каждой гильзе верхнюю грань, по которой осуществляем срез. Основания столбов также заливаем бетоном, получается отмостка.

гидроизоляция столбчатого фундамента своими руками

Далее делаем гидроизоляцию. Для этого нужно растопить битум и добавить в него немного керосина, для того, чтобы он был при застывании не был такой хрупкий. Потом подготавливаем листы рубероида, сложенные в два слоя, размером чуть больше диаметра столба. Далее: обмазываем получившейся битумной мастикой верхушку столба и на нее наклеиваем через шпильку подготовленный лист рубероида. Сверху и по краям опять проходим мастикой. Столбчатый фундамент своими руками для нашего каркасного дома готов. Желаю удачи.

Столбчатый фундамент своими руками

www.niva64.ru

Опалубка для столбчатого фундамента — Всё о фундаменте

Опалубка под столбчатый фундамент

Столбчатый фундамент используется для возведения лёгких построек, каркасных или деревянных дачных домиков, бань или гаражей. Преимуществом его является простота установки, экономичность и неприхотливость к составу грунта. Столбчатый фундамент может устраиваться из различных материалов:

Наибольшей прочностью и популярностью пользуется монолитный бетонный фундамент с железной арматурой.

Для заливки такого фундамента применяется опалубка, конструкция которого может быть различной. Она зависит от используемого материала. Опалубка столбчатого фундамента выполненная своими руками обеспечит высокую прочность и надёжность основания возводимого строения.

Виды опалубки для столбчатого фундамента

Главная задача опалубки — формирование и сохранение правильного вида и положения заливаемого бетонного раствора до его окончательного застывания. Основные требования, предъявляемые к опалубке:

конструкция опалубки должна быть прочной. Она не должна изменять свою форму при заливке бетона, а также в процессе его затвердевания и формирования;
во внутреннем объёме опалубки не должно быть никаких элементов конструкции, создающих препятствия для заливаемого бетона;
основание опалубки должно плотно прилегать к грунту или песчаной подушке для исключения утечки бетонного раствора;
съёмная опалубка должна иметь простую конструкцию для быстрого монтажа и демонтажа.

По характеру использования опалубки под столбчатый фундамент различают два основных их типа:

опалубка несъемная. которая как часть фундамента остаётся с застывшим бетоном. Она быстро монтируется и имеет простую конструкцию. Её преимуществом является то, что материал опалубки используется для укрепления фундамента;
опалубка съемная, которая имеет сборно-разборную конструкцию, после застывания бетона демонтируется и используется повторно. Она может выполняться из различных материалов

Материалы для изготовления опалубки

Для подготовки опалубки для столбчатого фундамента можно использовать любые подручные материалы. Её можно делать из деревянных досок, металлических листов, ДСП, рубероида и др. материалов. В качестве несъёмной опалубки используются стальные и асбестовые трубы. Наиболее популярным и лёгким в обработке материалом являются деревянные доски.

Для изготовления деревянной опалубки, показанной на рисунке под буквой А, следует использовать обрезную доску (10-15)смх4см. Доски скрепляются с внешней стороны тонкими брусками и сколачиваются в коробку. К верхней стороне коробки прибивается ручка для переноски и монтажа опалубки.

Кроме обрезных досок для изготовления опалубки можно взять:

ДСП;
толстую многослойную фанеру;
железные листы.

При использовании листового железа, на рисунке изображено под буквой В, для скрепления листов можно применять металлические уголки, делать фальцевое соединение или крепление саморезами и болтами. Известны случаи использования в качестве несъёмной опалубки рубероида. Кроме формообразующей функции такая опалубка выполняет функцию гидроизоляции фундамента.

Некоторые нюансы установки столбчатой опалубки

Прежде чем как сделать опалубку для столбчатого фундамента своими руками, нужно выполнить определённые работы на стройплощадке:

выкопать ямы под столбы с утрамбованным дном;
устроить на дне ям тщательно утрамбованные подушки толщиной 100-150 мм из щебня, гравия или песка;
ошкурить внутреннюю поверхность досок для опалубки. Если используются трубы из металла или асбеста, то нужно нарезать их по нужной длине;

В дальнейшем производится сборка конструкций опалубки и установка их в заготовленные ямы. При установке они выравниваются по высоте и вертикали. Закрепляются на месте с помощью распорок. Возникающие при выравнивании щели необходимо заделать для предупреждения утечки бетона. Гидроизоляцию бетона можно выполнить с помощью листов рубероида, застеленных на внутреннюю поверхность опалубки и соединённых горячим плавлением.

Качественно выполненная опалубка послужит основой для правильного и прочного фундамента возводимого здания.
