Подготовка под фундаментную плиту

Фундаментная плита широко используется при строительстве как многоэтажных, так и частных домов, коттеджей. Высокая популярность такой конструкции объясняется тем, что она очень надежная и по своим несущим способностям превосходит другие виды оснований.

Такая конструкция представляет собой железобетонную монолитную плиту, армируемую металлическими прутьями по всей площади. Такая конструкция позволяет основанию формировать с грунтом единое целое, благодаря чему при незначительных движениях грунта зданию не угрожает опасность разрушения. Чтобы обеспечить высокую устойчивость конструкции на протяжении всего эксплуатационного срока следует правильно подготовить основание под будущую фундаментную плиту.

Основные этапы подготовки под фундаментную плиту

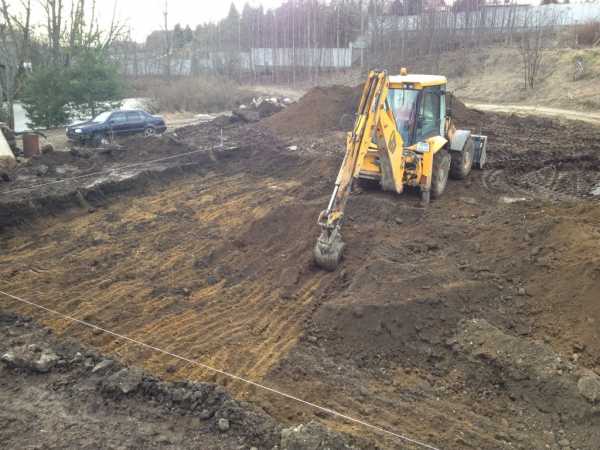

Начальным этапом сооружения плитного фундамента являются земляные работы – рытье котлована соответствующих размеров. Изначально котлован роется с помощью экскаватора, а нижние слои толщиной 10-15 см желательно снимать вручную. Общая глубина котлована составляет около 40-50 см. Если планируется возведение здания с цокольным помещением, то глубина котлована может быть больше.

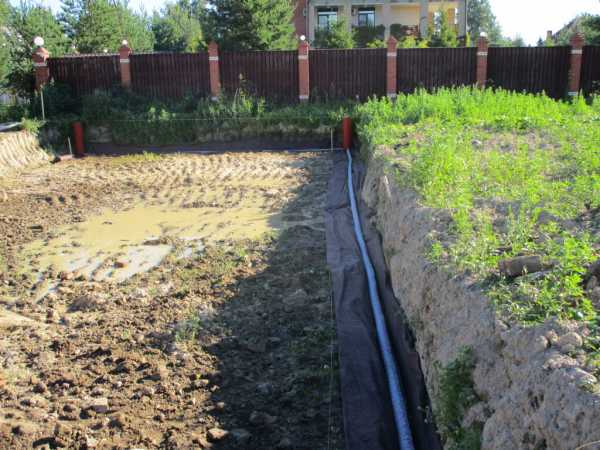

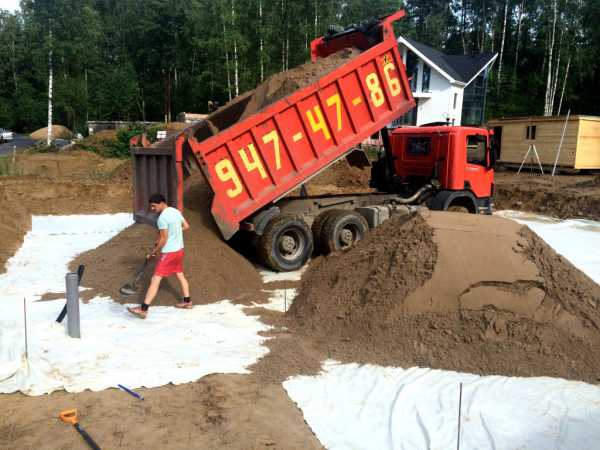

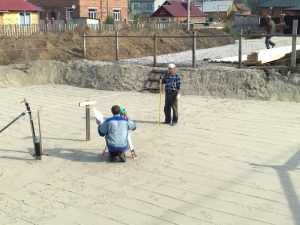

После завершения земельных работ и выравнивания поверхности котлована проводится создание специальной подушки из щебня, гравия и песка. Толщина подушки составляет около 20-25 см. Ее основное назначение — уберечь монолитную плиту от возможного агрессивного воздействия влаги, в случае если грунты в зоне строительства насыщены влагой или уровень грунтовых вод весьма высок.

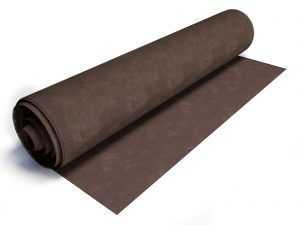

Чтобы уберечь бетонную смесь, используемую при заливке монолитной фундаментной плиты. от обезвоживания путем поглощения жидкости песком, при подготовке на гравийно-песчаную подушку рекомендуется настилать один-два слоя пленки или шар рубероида.

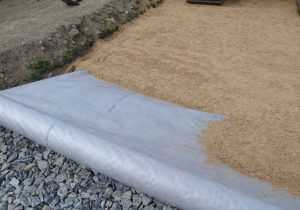

Иногда при подготовке буферной подушки фундаментной плиты вместо песка используют такой материал как пенополистирол с толщиной около 15 см и плотностью не менее 20 кг/м 3. Также может использоваться и экструдированный пенополистирол, имеющий более высокую устойчивость к сжатию. В таком случае можно обойтись и без влагозащитных слоев из пленки или рубероида.

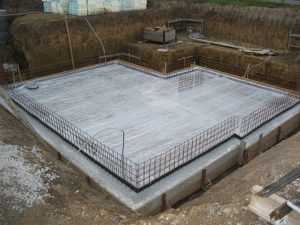

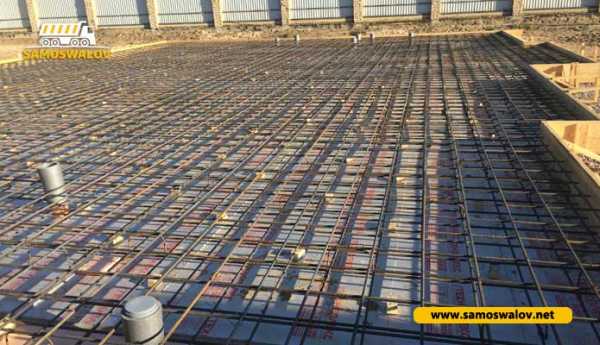

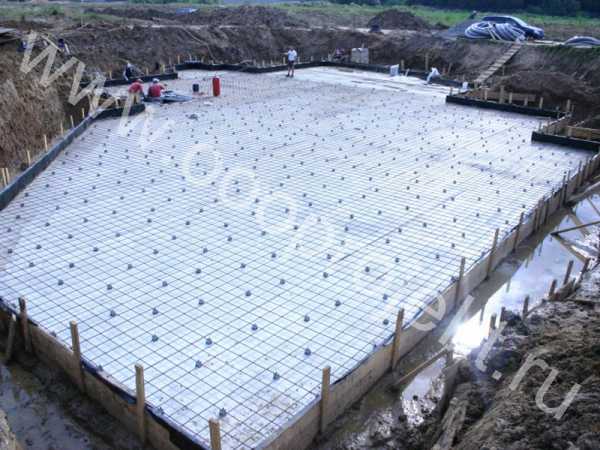

Следующим этапом подготовки фундаментной плиты является монтаж стального каркаса из арматуры. Для этого выбирают арматурные прутья толщиной от 10 до 15 мм. Чтобы обеспечить нужную прочность каркаса стальные прутья сваривают – это убережет конструкцию от разрушений при движении земляных пластов. Чтобы добавить прочности бетонированной плите, в каркас дополнительно устанавливают металлические трубы или железный лом.

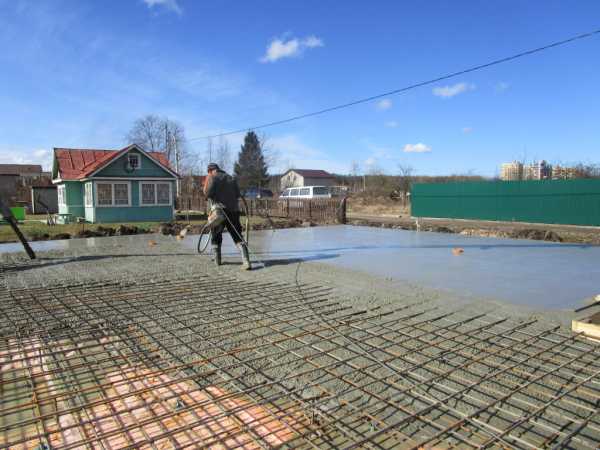

После проведения подготовительных работ можно будет приступить к непосредственной заливке самой фундаментной плиты.

Что нужно знать перед подготовкой основания под фундаментную плиту?

Перед началом работ по подготовке к сооружению плитного фундамента обязательно проводят геолого-разведывательные работы, в процессе которых следует узнать состояние грунтов в месте застройки и наличие близлежащих грунтовых волн. Именно от этого и будет зависеть нужная глубина котлована и подходящая марка бетона.

Положительные стороны использования фундаментных плит:

• повышенная несущая способность;
• устойчивость к смещениям и вспучиваниям грунтовых слоев;
• несложная конструкция;
• устойчивость к воздействию грунтовых и талых вод;
• возможность сооружения цокольного этажа;

• высокая стоимость;
• большие трудозатраты.

Заказать подготовку основания и последующую заливку фундаментной плиты в Москве, и Подмосковье можно в строительной компании «Проект». Мы имеем многолетний опыт работ по созданию любых фундаментов и готовы в сжатые сроки выполнить на высоком профессиональном уровне все необходимые работы. Обращайтесь в нашу компанию, и мы выполним ваш заказ квалифицированно и по оптимальной цене.

Бетонная подготовка под фундамент снип

СНиП на бетонную подготовку под фундамент: нормы и правила подбетонки

Для чего необходим СНиП на бетонную подготовку под фундамент, и какие требования он ставит перед строителями? Какие это нормы и правила? Эти вопросы возникают в голове у многих мастеров, как начинающих, так и бывалых.

В этой статье мы поможем вам разобраться в этих вопросах и все доступно объяснить.

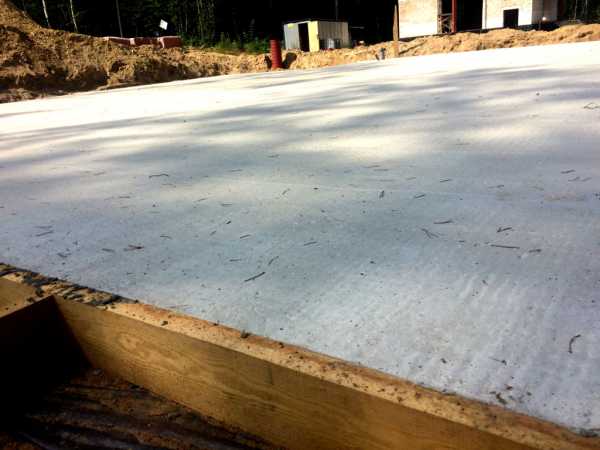

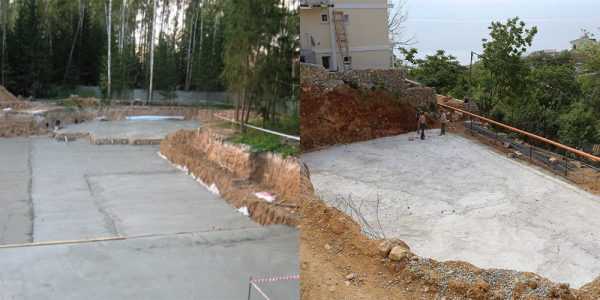

Фото предварительной подбетонки основания

Подготовительные работы при возведении оснований

Подготовка фундамента под дом должна включать следующие этапы:

• проведение предварительных расчетов
• подготовку площадки основания
• подготовку под основание.

Здесь мы остановимся собственно на последнем из перечисленных этапов.В принципе подушка под основание выполняется либо из утрамбованного щебня, либо из тощего бетона и ее несложно выполнить своими руками.

Технические требования регламентируют толщину слоя строительного материала, которую должна иметь бетонная подготовка под фундамент также технологию ведения работ. Основные нормы и требования для приготовления основания содержатся в СНиП 52-01, СП 50-101-2004 и СП 52-101-2003.

Главная задача этого этапа работ – приготовление к собственно сооружению основания. Существующие строительные правила предусматривают различные виды этих работ, но главным из них является подбетонка.

Назначение подбетонки для монолитных конструкций

• Защищает бетонную массу от протекания цементного раствора. Это способствует более быстрому достижению требуемых параметров основания при общем улучшении его качества
• Нивелирует воздействие сил со стороны грунта. Подбетонка распределяет силы, которые возникают в грунте

Виды предварительных работ

Щебень с битумом

Это ненадежный метод, который имеет серьезный недостаток – недостаточную жесткость подложки.

Результатом этого является невозможность обеспечения максимального удобства ведения последующих фундаментных работ .

Естественно, что для возведения ответственных сооружений такого вида следует избегать. Однако для вспомогательных, технических или подсобных зданий его применение вполне допустимо для снижения затрат на строительные работы.

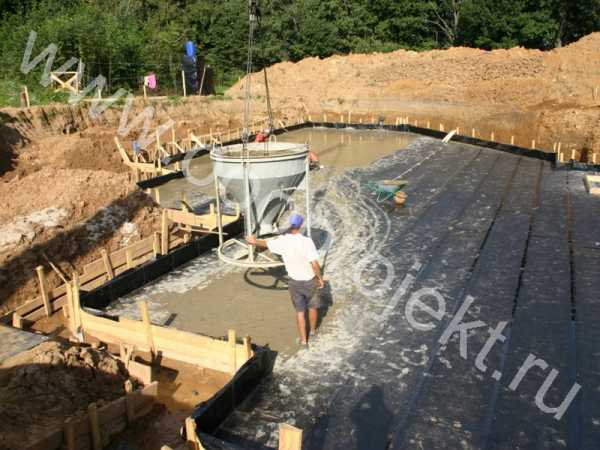

Бетонная подготовка

Устройство бетонной подготовки под фундамент приобретает актуальность для возведения армированных ленточных или плитных конструкций. Основная причина состоит в том, что при таких технологиях возведения оснований предполагается жесткая установка стальных сеток и каркасов перед заливкой бетонной смеси.

Дополнительная причина связана с тем, что на жесткой поверхности возведение фундамента упрощается в принципе.

Важно. Особенное значение этот метод приобретает при ведении строительных работ в зимний период, когда грунт ухудшает свои свойства.

Основные тезисы, которые содержит инструкция и правила:

1. Правила позволяют для подбетонирования использовать бетон М50 и выше.
2. Общей толщины слоя в 10 см обычно хватает не только для того, чтобы выровнять площадку, но и для того, чтобы сформировать надежное основание под возводимый фундамент.
3. Слой бетона выкладывается на подушку из песка или щебня.

Устройство песчаной и щебеночной подушки

Песчаная подготовка под фундамент обеспечивает оптимальное перераспределение нагрузки на нижнюю часть основания.Актуальность этого связана с тем, что весной и осенью грунт претерпевает сезонные изменения.

С помощью песчаной подушки нижнюю часть фундамента можно поднять над уровнем грунтовых вод и сгладить деформирующие влияния посторонних объектов и материалов вследствие препятствия прямому соприкосновению.

Совет. Песчаную подушку имеет смысл устраивать, если на дне котлована находится проблемная почва.

В этом случае слой грунта удаляется и на его место засыпается крупный речной песок слоем не менее 150 мм.

После этого он разравнивается с помощью простых уровней и трамбуется специальным инструментом – трамбовкой.

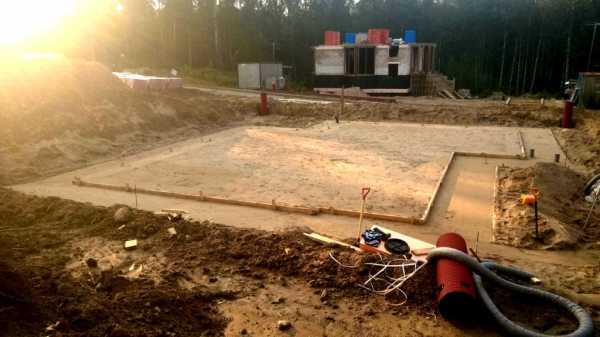

Трамбовка песчаной подушки

Качественная песчаная подушка может быть уложена при учете уровня грунтовых вод и сезонного их изменения. При высоком уровне возможно понадобится возведение дренажного слоя (который, впрочем, не будет лишним в любом случае).

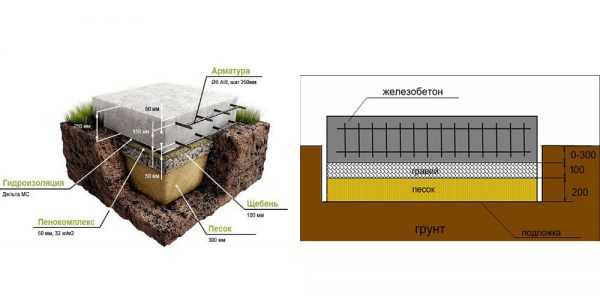

Схема размещения песчаной подушки

Для этого по периметру возводимого сооружения выкапывается траншея, которая защищает от талых вод и повышения уровня грунтовых вод при сильных осадках. Эта траншея должна быть соответствующим образом гидроизолирована. Дренаж будет препятствовать подтоплению подвальных помещений.

Вместо песчаной может использоваться щебеночная подготовка под фундамент. Она прочнее своей конкурентки. Материалом служит щебень фракции 20/40 мм. Под слой щебня в 20-25 см насыпают небольшой слой крупного песка (10-15 см).

Щебень нужно утрамбовать при помощи виброплиты. После уплотнения верхний слой материала должен находиться на нулевой отметке.

Схема подушки с использованием щебня

Важно. Наличие подушки определяет величину расстояния от поверхности фундамента до арматуры, которое называется защитным слоем.

При использовании бетонной подушки этот слой может быть сокращен с нормативных 7 см вдвое до 3,5 см.

Устройство подготовки под фундамент

• Подготовка из тощего бетона
  • Щебеночная подготовка
  • Профильные мембраны
• Устройство бетонной подготовки под ленточный фундамент
• Устройство бетонной подготовки под монолитный ленточный фундамент
• Подготовка под сборный ленточный фундамент
• Устройство подушки для столбчатого фундамента

Как выполняется подготовка под фундаментную плиту? До начала работ по возведению фундамента нужно подготовить строительную площадку. Это необходимо, чтобы во время заливки бетонного фундамента предотвратить утечку цемента. Должная подготовка строительной площадки позволит получить долговечное основание для дома.

Схема укладки фундамента из тощего бетона.

Подготовка из тощего бетона

Главная цель подготовки бетона строительной площадки #8211 обеспечить правильный процесс возведения бетонного фундамента, исключить возможность просадки грунта, обеспечить зданию наилучшую устойчивость и прочность.

Использование тощего бетона #8211 дорогостоящий вариант, но тем не менее этот способ является наиболее традиционным и часто используемым. Он представляет собой цементный раствор, в котором содержится не более 6 % цемента. Наполнителем является гравий или щебень. Раствор заливается на дно котлована тонким слоем.

Схема монолитного фундамента с щебеночной подготовкой.

Толщина бетонной подготовки под фундамент зависит от уровня подземных вод, типа грунта, веса будущего здания. Рекомендуется использовать толщину слоя от 50 до 100 мм. Бетонирование исключает возможность повреждения каркаса из арматуры и арматурных сеток бетонного фундамента. Если строительство ведут зимой, в бетон нужно добавить специальные противоморозные компоненты. Зимой проще выполнить бетонную площадку, чем площадку из щебня, так как перед началом работ щебень еще нужно прогревать.

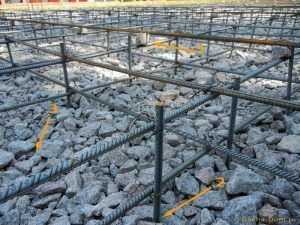

Под свайные и монолитные конструкции устраивают гравийную или щебеночную основу толщиной до 200 мм. Гравий или щебень после утрамбовки заливается тощим бетоном. Его толщина должна быть не менее 80 мм. При выполнении работ на плотных сухих грунтах можно применять толщину цементного слоя до 70 мм.

Вернуться к оглавлению

Щебеночная подготовка

При производстве строительных работ в проекте указывают, какой из видов подготовки бетона нужно использовать. Толщина щебеночной основы составляет до 200 мм. Бетонную площадку устраивают в том случае, когда в качестве фундамента используется монолитная плита с арматурными каркасами. Щебеночная основа используется, когда необходимо выполнить заливку основания котлована битумом до образования пленки или полного насыщения грунта.

Вернуться к оглавлению

Профильные мембраны

Вернуться к оглавлению

Устройство бетонной подготовки под ленточный фундамент

Схема ленточного фундамента.

Тощий бетон марки В 7,5 содержит небольшую концентрацию цемента. Его используют для создания бетонной подготовки под фундаменты различных видов. Для других работ в строительстве гражданских и промышленных зданий применяют бетон марки М 15. Приготовить его сложнее. Заполнителем в такой смеси является керамзит.

На 1 м³ раствора для марки В 7,5 необходимы следующие компоненты: 160 кг цемента, 2200 кг песка, 70 л воды. На один мешок цемента марки В 7,5 нужно взять следующее количество материалов: 25 кг цемента, 340 кг песка, 10 л воды. Необходимо распределить по площадке определенное количество песка. Затем сверху размещают цемент. После этого цемент и песок перемешивают граблями до получения однородной смеси. Затем сверху равномерно наливают необходимое количество воды, выравнивают смесь и утрамбовывают. Затем цемент накрывают полиэтиленовой пленкой, для того чтобы предохранить его от высыхания.

Устройство бетонной подготовки под монолитный ленточный фундамент

Последовательность выполнения работ:

1. Выполняют разметку будущей строительной площадки под монолитный ленточный фундамент.
2. Выравнивают грунт на участке.
3. Насыпают щебень слоем 10 см.
4. Виброплитой утрамбовывают будущую подушку под ленточный фундамент .
5. Монтируют опалубку по периметру разметки.
6. Устанавливают опалубку.
7. Бетон заливают до уровня опалубки.

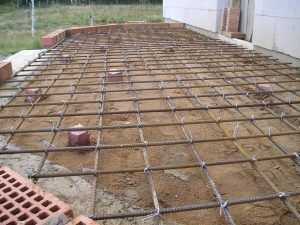

8. Подушку для прочности усиливают с помощью армирования. Применяют арматуру сечением 8 мм.
9. При заливке бетон утрамбовывают виброплитой.

Виды ленточных фундаментов.

Сначала методом трамбования породы в грунт устраивают песчаное или щебеночное основание. Затем устанавливают опалубку для подушки фундамента. Высота подушки составляет 30 см. Устанавливают опалубку из досок. Две доски опалубки, имеющие ширину 150 мм, позволят залить подушку толщиной 30 см. Затем щебеночное основание заливают горячим битумом. После этого выполняют армирование. Арматурные сетки закрепляют в соответствии с проектом. Нижняя сетка устанавливается на высоте 70 мм от основания. Затем подушку бетонируют. После застывания бетона опалубку снимают и боковые поверхности изолируют мастикой.

Площадка, на которой монтируют цементную основу, может иметь размеры, превышающие размер фундамента на 10 см с каждой стороны. Рекомендуют после заливки установить в раствор вертикально арматурные прутья. Они будут связывать подушку с фундаментом. Арматура должна выступать над поверхностью смеси на 30 см. В настоящее время самым надежным является цементное основание. Его рекомендуют для всех типов бетонных фундаментов при строительстве зданий.

Бетонное основание под монолитный ленточный фундамент можно усилить армированием. Иногда обходятся и без арматуры. В строительстве зданий оба этих основания равноценны. Отличие состоит в том, что подушка безопасности ограничена в своих размерах. Минимальная толщина слоя бетона при этом составляет около 15 см. Арматурная сетка используется в качестве усиливающего элемента. Сетка размещается на дно котлована так, чтобы от грунта она располагалась на расстоянии 5 см.

При этом арматурная сетка будет располагаться наилучшим образом. Ее можно изготовить из прутьев арматуры 8 мм. Их связывают между собой проволокой. Сетку можно изготовить и при помощи сварки. Арматурная сетка укрепляет нижнюю часть подушки бетона. На подушку воздействуют силы растяжения. Они возникают от веса самого здания и других нагрузок.

Вернуться к оглавлению

Подготовка под сборный ленточный фундамент

Схема армирования фундамента.

Монтаж такой конструкции позволяет делать длительные перерывы в работе. Когда монтируют ленточный фундамент, это невозможно. Под сборный ленточный фундамент используют бетонные блоки заводского изготовления или самодельные.

Для блоков из газобетона и пенобетона устраивают бетонное основание на песке. При этом слой песка составляет 10 см. Его увлажняют и утрамбовывают. Сверху устанавливают опалубку на уровень бетонного слоя. Затем заливают цементный раствор. Для фундаментов зданий наиболее предпочтительно бетонное основание, чем утрамбованная песчаная подготовка.

Устройство подушки для столбчатого фундамента

Бетонная подготовка: устройство стяжки пола и подбетонки для фундамента

Бетонная подготовка это, по сути, слой из тощего бетона. который устраивается под какой-либо конструкцией из цементно-песчаной смеси или из того же бетона.

Теперь о технологии подробнее.

Кроме того, устройство бетонной подготовки по ЕНИР позволяет экономичнее, быстрее и качественнее проводить все черновые и разметочные работы перед основной заливкой. Ведь, согласитесь, направляющие маяки для той же стяжки легче устанавливать на ровной и твердой плоскости, чем на рыхлом рельефном грунте. Да и саму стяжку заливать в таких условиях проще.

Обратите внимание на то, что подбетонка для полов не делается в том случае, когда стяжка заливается на плиты перекрытия или другую подобную поверхность. В таких случаях получается, что рабочая плоскость и так достаточно твердая и ровная.

Источники: http://fundament-expert.ru/operacii/raschet/154-snip-na-betonnuyu-podgotovku-pod-fundament, http://moifundament.ru/ustrojstvo/podgotovka-pod-fundamentnuyu-plitu.html, http://masterabetona.ru/betonirovaniye/583-betonnaya-podgotovka

Комментариев пока нет!

Устройство подготовки под фундамент

• Подготовка из тощего бетона
  • Щебеночная подготовка
  • Профильные мембраны
• Устройство бетонной подготовки под ленточный фундамент
• Устройство бетонной подготовки под монолитный ленточный фундамент
• Подготовка под сборный ленточный фундамент
• Устройство подушки для столбчатого фундамента

Как выполняется подготовка под фундаментную плиту? До начала работ по возведению фундамента нужно подготовить строительную площадку. Это необходимо, чтобы во время заливки бетонного фундамента предотвратить утечку цемента. Должная подготовка строительной площадки позволит получить долговечное основание для дома.

Схема укладки фундамента из тощего бетона.

Подготовка из тощего бетона

Главная цель подготовки бетона строительной площадки – обеспечить правильный процесс возведения бетонного фундамента, исключить возможность просадки грунта, обеспечить зданию наилучшую устойчивость и прочность.

Использование тощего бетона – дорогостоящий вариант, но тем не менее этот способ является наиболее традиционным и часто используемым. Он представляет собой цементный раствор, в котором содержится не более 6 % цемента. Наполнителем является гравий или щебень. Раствор заливается на дно котлована тонким слоем.

Схема монолитного фундамента с щебеночной подготовкой.

Толщина бетонной подготовки под фундамент зависит от уровня подземных вод, типа грунта, веса будущего здания. Рекомендуется использовать толщину слоя от 50 до 100 мм. Бетонирование исключает возможность повреждения каркаса из арматуры и арматурных сеток бетонного фундамента. Если строительство ведут зимой, в бетон нужно добавить специальные противоморозные компоненты. Зимой проще выполнить бетонную площадку, чем площадку из щебня, так как перед началом работ щебень еще нужно прогревать.

Под свайные и монолитные конструкции устраивают гравийную или щебеночную основу толщиной до 200 мм. Гравий или щебень после утрамбовки заливается тощим бетоном. Его толщина должна быть не менее 80 мм. При выполнении работ на плотных сухих грунтах можно применять толщину цементного слоя до 70 мм.

Вернуться к оглавлению

Щебеночная подготовка

При производстве строительных работ в проекте указывают, какой из видов подготовки бетона нужно использовать. Толщина щебеночной основы составляет до 200 мм. Бетонную площадку устраивают в том случае, когда в качестве фундамента используется монолитная плита с арматурными каркасами. Щебеночная основа используется, когда необходимо выполнить заливку основания котлована битумом до образования пленки или полного насыщения грунта.

Вернуться к оглавлению

Профильные мембраны

Устройство подготовки строительной площадки из профильных мембран позволяет сэкономить средства. Профильные мембраны значительно проще монтируются. Строительные работы с их применением производятся быстрее.

Вернуться к оглавлению

Устройство бетонной подготовки под ленточный фундамент

Схема ленточного фундамента.

Тощий бетон марки В 7,5 содержит небольшую концентрацию цемента. Его используют для создания бетонной подготовки под фундаменты различных видов. Для других работ в строительстве гражданских и промышленных зданий применяют бетон марки М 15. Приготовить его сложнее. Заполнителем в такой смеси является керамзит.

На 1 м³ раствора для марки В 7,5 необходимы следующие компоненты: 160 кг цемента, 2200 кг песка, 70 л воды. На один мешок цемента марки В 7,5 нужно взять следующее количество материалов: 25 кг цемента, 340 кг песка, 10 л воды. Необходимо распределить по площадке определенное количество песка. Затем сверху размещают цемент. После этого цемент и песок перемешивают граблями до получения однородной смеси. Затем сверху равномерно наливают необходимое количество воды, выравнивают смесь и утрамбовывают. Затем цемент накрывают полиэтиленовой пленкой, для того чтобы предохранить его от высыхания.

Вернуться к оглавлению

Устройство бетонной подготовки под монолитный ленточный фундамент

Последовательность выполнения работ:

1. Выполняют разметку будущей строительной площадки под монолитный ленточный фундамент.
2. Выравнивают грунт на участке.
3. Насыпают щебень слоем 10 см.
4. Виброплитой утрамбовывают будущую подушку под ленточный фундамент .
5. Монтируют опалубку по периметру разметки.
6. Устанавливают опалубку.
7. Бетон заливают до уровня опалубки.
8. Подушку для прочности усиливают с помощью армирования. Применяют арматуру сечением 8 мм.
9. При заливке бетон утрамбовывают виброплитой.

Виды ленточных фундаментов.

Сначала методом трамбования породы в грунт устраивают песчаное или щебеночное основание. Затем устанавливают опалубку для подушки фундамента. Высота подушки составляет 30 см. Устанавливают опалубку из досок. Две доски опалубки, имеющие ширину 150 мм, позволят залить подушку толщиной 30 см. Затем щебеночное основание заливают горячим битумом. После этого выполняют армирование. Арматурные сетки закрепляют в соответствии с проектом. Нижняя сетка устанавливается на высоте 70 мм от основания. Затем подушку бетонируют. После застывания бетона опалубку снимают и боковые поверхности изолируют мастикой.

Площадка, на которой монтируют цементную основу, может иметь размеры, превышающие размер фундамента на 10 см с каждой стороны. Рекомендуют после заливки установить в раствор вертикально арматурные прутья. Они будут связывать подушку с фундаментом. Арматура должна выступать над поверхностью смеси на 30 см. В настоящее время самым надежным является цементное основание. Его рекомендуют для всех типов бетонных фундаментов при строительстве зданий.

Бетонное основание под монолитный ленточный фундамент можно усилить армированием. Иногда обходятся и без арматуры. В строительстве зданий оба этих основания равноценны. Отличие состоит в том, что подушка безопасности ограничена в своих размерах. Минимальная толщина слоя бетона при этом составляет около 15 см. Арматурная сетка используется в качестве усиливающего элемента. Сетка размещается на дно котлована так, чтобы от грунта она располагалась на расстоянии 5 см.

При этом арматурная сетка будет располагаться наилучшим образом. Ее можно изготовить из прутьев арматуры 8 мм. Их связывают между собой проволокой. Сетку можно изготовить и при помощи сварки. Арматурная сетка укрепляет нижнюю часть подушки бетона. На подушку воздействуют силы растяжения. Они возникают от веса самого здания и других нагрузок.

Вернуться к оглавлению

Подготовка под сборный ленточный фундамент

Схема армирования фундамента.

Монтаж такой конструкции позволяет делать длительные перерывы в работе. Когда монтируют ленточный фундамент, это невозможно. Под сборный ленточный фундамент используют бетонные блоки заводского изготовления или самодельные.

В настоящее время чаще используют блоки из пенополистирола. Они имеют меньший вес, перед их установкой не требуется тщательная обработка площадки. Щебеночное основание, с заливкой битумом или тощим бетоном, устраивают для монтажа тяжелых строительных камней. Толщина бетона зависит от будущих весовых нагрузок здания, а также от типа грунтов. При более плотных грунтах используется меньшая толщина бетона. Для более мягких грунтов толщина щебня должна быть более 15 см. При этом цементный слой не меньше 3 см.

Для блоков из газобетона и пенобетона устраивают бетонное основание на песке. При этом слой песка составляет 10 см. Его увлажняют и утрамбовывают. Сверху устанавливают опалубку на уровень бетонного слоя. Затем заливают цементный раствор. Для фундаментов зданий наиболее предпочтительно бетонное основание, чем утрамбованная песчаная подготовка.

Вернуться к оглавлению

Устройство подушки для столбчатого фундамента

Для возведения столбчатого фундамента при помощи экскаватора или вручную роют траншею прямоугольной формы. Траншею нужно выкопать на 0,2 м глубже величины закладки фундамента. Ширина траншеи на 0,4 м больше ширины фундамента в каждую сторону. Это необходимо для установки опалубки с крепежными элементами. На дно укладывают гравийную подушку. Ее ширина на 0,2 м больше, чем у фундамента. После укладки подушку надо увлажнить. Затем ее утрамбовывают и кладут на нее рубероид. Затем устанавливают вплотную к стенкам траншеи опалубку из досок.

Ее ширина 15 см, толщина 4 см. В опалубку заливается бетонная смесь слоями по 0,3 м. Ее утрамбовывают при помощи ручных вибраторов.:

Иван, в таком случае нужно отталкиваться от ведра объёмом 10 л. Наполнить полное ведро песком и добавить 1/3 цемента, всё перемешать будет 10 л. или.

16 октября 2015

Как производится расчет готового бетона на 1кв метр стяжки толщиной 5см? Сколько для этого потребуется песка и цемента? Чтоб лишнее не покупать. Хочу.

12 октября 2015

У разных марок бетона если мерить по объему, то меняется только отношение песка и щебня к цементу, а воды всегда берется ровно половина от объема цеме.

20 октября 2015

Иван, в таком случае нужно отталкиваться от ведра объёмом 10 л. Наполнить полное ведро песком и добавить 1/3 цемента, всё перемешать будет 10 л. или.

16 октября 2015

Как производится расчет готового бетона на 1кв метр стяжки толщиной 5см? Сколько для этого потребуется песка и цемента? Чтоб лишнее не покупать. Хочу.

12 октября 2015

У разных марок бетона если мерить по объему, то меняется только отношение песка и щебня к цементу, а воды всегда берется ровно половина от объема цеме.

Несколько дополнений: 1. Если нужно выполнить качественную гидроизоляцию жидкой резиной, желательно применять геотекстиль по всей поверхности. Расход.

23 сентября 2015

Как и чем сделать верхнюю кайму облицовки фундамента(натур.камень.плитняк)?

© Copyright 2014–2017, moifundament.ru

• работы с фундаментом
• Армирование
• Защита
• Инструменты
• Монтаж
• Отделка
• Раствор
• Расчет
• Ремонт
• Устройство

• Виды фундамента
• Ленточный
• Свайный
• Столбчатый
• Плитный

• Другое
• О сайте
• Вопросы эксперту
• Редакция
• Контакты

• Работы с фундаментом
  • Армирование фундамента
  • Защита фундамента
  • Инструменты для фундамента
  • Монтаж фундамента
  • Отделка фундамента
  • Раствор для фундамента
  • Расчет фундамента
  • Ремонт фундамента
  • Устройство фундамента
• Виды фундамента
  • Ленточный фундамент
  • Свайный фундамент
  • Столбчатый фундамент
  • Плитный фундамент

Источники: http://www.oooprojekt.ru/fundament/fundamentnaya-plita/podgotovka, http://restart24.ru/fundament/betonnaja-podgotovka-pod-fundament-snip-2.html, http://moifundament.ru/ustrojstvo/podgotovka-pod-fundamentnuyu-plitu.html

1pofundamentu.ru

Устройство фундамента плиты: пошаговая инструкция

Монолитный плитный фундамент – прочный и надежный, но отнюдь не дешевый вариант. Стоимость его обустройства может доходить до трети общей стоимости строящегося здания. Чтобы несколько сэкономить на этом этапе строительства, многие решаются обустраивать фундаментную плиту под дом или дачу самостоятельно. Сделать это нелегко, но возможно. Главное – работать строго по проекту и выполнять все технологические требования к подготовке котлована и заливке плиты.

Прежде чем браться за работу, нужно подготовить участок и произвести расчеты фундамента. В подготовку входит расчистка рабочей площадки от старых построек, ненужных деревьев и мусора. Если участок имеет чересчур сложный рельеф, его следует заранее подсыпать и выровнять.

Расчеты фундамента лучше всего поручить специалистам. Ведь из-за мелкой ошибки плита может оказаться слишком слабой, и построенное на ней здание долго не простоит. В крайнем случае, если планируете строить небольшой объект (гараж, баню, сарай), можете воспользоваться примерными расчетами или готовыми решениями из сети.

Этап 1. Разметка под котлован

Перед началом земляных работ необходимо сделать разметку участка, то есть, перенести чертеж фундамента с проекта «на местность». Для этого используем колышки и шнур. Сначала выставляем один угол и от него «тянем» две стороны прямоугольника. Выставляем еще два угла и завершаем прямоугольник. Заметьте, что он должен быть на два метра шире и длиннее, чем будущий фундамент (метровый запас площади с каждой стороны нужен, чтобы было удобно монтировать опалубку).

Совет. Здесь крайне важно, чтобы все углы фундамента были строго прямыми. Для проверки полученного прямоугольника протяните шнуры по его диагоналям: они должны быть равными. Также желательно перепроверить результат теодолитом.

Этап 2. Рытье котлована

Когда разметка завершена, приступаем к земляным работам. Котлован можно вырыть и вручную, при помощи обычных лопат. Но если площадь фундамента довольно большая, то удобнее, быстрее и дешевле будет нанять спецтехнику. Глубина котлована под плитный фундамент, как правило, составляет 1–1,5 м. В ширину и длину его отрывают по разметке (то есть, выемка изначально будет больше, чем сам фундамент).

Совет. Самое важное на этом этапе – сделать идеально ровное дно котлована. Здесь недопустимы ямы, бугры, уклоны и другие перепады высоты. Любая неровность будет создавать неравномерную нагрузку на фундаментную плиту и быстро ее деформирует. В результате фундамент просто треснет.

К выравниванию дна котлована нужно подходить очень аккуратно. Помните, что грунтовый слой под котлованом должен остаться неповрежденным. То есть, при выравнивании вручную после рытья экскаватором следует срезать лишние выпуклости, а не засыпать выемки. Ведь даже хорошо утрамбованный засыпанный грунт все равно просядет, и это резко снизит прочность плиты.

На этом же этапе делают каналы под дренажную систему. Их застилают геотекстилем, на который укладывают магистральные трубы. Уложенную систему снова застилают и засыпают мелким щебнем.

Этап 3. Устройство подушки и гидроизоляции под фундамент

Подготовленный котлован выстилаем геотекстилем, который будет пропускать воду, но удерживать песчано-щебеночный слой, уложенный под плиту. Далее засыпаем котлован слоем чистого крупнозернистого песка (15–30 см) и утрамбовываем. На песок таким же образом укладывается 20–30 см щебня. Иногда вместо песка и щебня используют обычный гравий, но при строительстве серьезных объектов такого лучше не делать.

Для чего нужна подушка под фундаментом? Она будет играть роль дренажа и амортизатора. Во-первых, благодаря высоким фильтрационным свойствам песчано-щебеночная смесь будет проводить влагу в нижние слои грунта, и основание под фундаментом не «поплывет». Во-вторых, пропуская влагу, подушка не будет вспучиваться при сильных морозах, и нагрузка на фундаментную плиту со стороны основания будет меньше.

Советы:

1. На влажных грунтах и низинных участках толщину засыпки следует увеличить.
2. Подушку следует старательно утрамбовать, иначе со временем она просядет неравномерно. Тогда, вместо амортизации давления со стороны грунта, песчано-щебеночная подушка будет сама создавать дополнительное давление на фундаментную плиту. Песок считают хорошо утрамбованным, если по нему может пройти взрослый человек, а следов от обуви не остается.

Далее разводим канализационные трубы, отмечаем места ввода канализации, электропроводки, газовых труб и обустраиваем гидроизоляцию. Здесь есть два варианта. Самый простой – настелить прямо на утрамбованный песок рулонный гидроизоляционный материал, например, рубероид. Второй вариант сложнее: после засыпки и трамбовки подушку заливают тонким слоем бетонной подготовки (5–10 см песчано-цементного раствора марки М100). На застывшую заливку также укладывают рулонную гидроизоляцию.

Листы рубероида соединяют при помощи паяльной лампы или пропановой горелки. Если кладете их на бетонное основание, то стоит смазать бетон битумной грунтовкой (битум и солярка в соотношении 2 : 3). Гидроизоляция должна выходить за периметр будущей фундаментной плиты на 30–50 см с каждой стороны. На гидроизоляционный слой также можно уложить пенопластовые плиты, которые обеспечат теплоизоляцию фундамента.

Этап 4. Монтаж опалубки

Для опалубки можно использовать готовые щиты, доску (не менее 40 мм) или подручные материалы. Периметр конструкции должен четко соответствовать проектному периметру фундаментной плиты. После монтажа тщательно проверьте все углы и стороны (они должны быть прямыми). Стенки опалубки делайте строго вертикальными. Всю конструкцию жестко зафиксируйте кольями и распорками, чтобы при заливке бетона стенки не подвинулись и не изогнулись.

Совет. При монтаже опалубки будьте осторожны, чтобы не повредить гидроизоляционный слой. Готовую конструкцию стоит выстлать изнутри полиэтиленовой пленкой. Это облегчит демонтаж опалубки и предотвратит вытекание бетонного молочка через щели между досками.

Этап 5. Установка арматурного каркаса

Арматура – такой же важный компонент железобетонной плиты, как и бетонная смесь. Армирование придает бетону прочность и устойчивость к деформациям. Поэтому к вязке каркаса следует подойти очень ответственно.

В плитном фундаменте каркас имеет вид двухслойной арматурной сетки с ячейкой 20×20 см. Вот основные правила создания надежного каркаса:

• Арматуру берите 12–16 мм, витую и максимальной длины. Чем меньше соединенных прутьев Вы используете, тем лучше.
• Каркас укладывайте равномерно (с одинаковой ячеей) по всей площади котлована. Иначе одни участки ЖБ плиты окажутся более слабыми, чем другие, и фундамент легко деформируется.
• Арматурные прутья связывайте проволокой, а не сваривайте. Это обеспечит конструкции большую устойчивость к деформациям.
• Вяжите каркас непосредственно в котловане, ведь перенести готовую сетку будет непросто.
• Монтируйте арматуру осторожно, чтобы не повредить гидроизоляцию. Каркас не ставьте прямо на рубероид – для этого есть специальные резиновые прокладки.
• Нижнюю сетку устанавливайте на высоте 5 см от гидроизоляционного слоя, верхнюю – на 5 см ниже от верхней поверхности будущего фундамента. Для соединения сеток между собой используйте небольшие перемычки.

Этап 6. Заливка бетона

Чтобы плита получилась действительно монолитной, весь фундамент следует заливать за один раз. Для этого целесообразно заказать готовую бетонную смесь в промышленной бетономешалке. Если площадь фундамента большая, удобнее заливать его бетононасосом, но можно воспользоваться и обычными желобами. Смесь подойдет марки М350 и выше (зависит от проектной нагрузки на плиту). Также стоит обратить внимание на класс водостойкости бетона – он должен быть не ниже шестого.

Совет. Залитую бетонную смесь тщательно трамбуйте глубинным строительным вибратором. Таким образом, застывший бетон получится сплошным, без пузырьков и пустот. А это гарантирует высокую прочность готового монолита.

Этап 7. Завершение работ

После заливки бетон необходимо защитить от размывания и пересыхания. Если погода дождливая, плиту стоит укрыть пленкой. В случае жары схватившийся монолит следует время от времени поливать водой, чтобы не допустить растрескивания. При морозах плиту защищают от промерзания. Когда бетон достигнет 50 % от проектной прочности, опалубку можно снимать. Делать это следует аккуратно, не повреждая выступающую из-под плиты гидроизоляцию.

Готовую плиту защищают слоем гидроизоляции по вертикальным поверхностям. Если Вы оставили широкий запас гидроизоляционного материала по периметру плиты, этот припуск можно просто поднять и приклеить к ее вертикальным стенкам. В противном случае поверхности просто обрабатывают битумной мастикой. Также стоит произвести гидроизоляцию цокольной стороны фундамента – это защитит стены здания от капиллярной влаги. В дальнейшем прямо на этот слой можно будет укладывать утеплитель и половые покрытия.

После демонтажа опалубки и гидроизоляционных работ засыпьте пазухи котлована вокруг готового фундамента. Далее останется лишь дождаться, когда бетон достигнет проектной прочности, и можно начинать возведение стен.

Таким образом, Вы вполне можете обустроить плитный фундамент самостоятельно (или с бригадой помощников). Но если работа предстоит масштабная, лучше сразу обратиться к профессионалам, которые возводят фундаментные конструкции под ключ. Тогда Вам не придется тратить время на поиски рабочих, техники, материалов и самостоятельно разбираться в тонкостях этой технологии.

В Санкт-Петербурге плитный фундамент под любой дом подготовят специалисты компании Samoswalov. Позвоните нам +7 (812) 947-47-86 или свяжитесь через сайт. Мы сделаем все, начиная с геодезических и земляных работ и заканчивая гидроизоляцией готовой плиты. А Вы сможете без лишних забот начать возведение своего дома на самом прочном и надежном монолитном основании.

Полезная информация по заливке фундамента

samoswalov.net

Нужна ли бетонная подготовка. Подготовка под плиту фундамента: виды, требования, правила обустройства

Вопрос: Как правильно подготовить участок под монолитную плиту (фундамент)— у нас имеется старый дом под снос (кирпич), который нам может пригодиться под отсыпку. Участок низковат. По каким этапам это делают (снять грунт например, потом старый кирпич от сноса и т.д.)? Что требовать от строителей, чтобы не обманули. Заранее спасибо.

Ответ: Очень мало информации по вашему участку, какой дом и из какого материала будет строиться, вообще ни слова о гидрогеологии, единственное что сообщили что участок расположен в низине. Почему нужна достоверная и точная информация по грунтам и о уровне грунтовых вод, от этого будет зависеть конструкция монолитной фундаментной плиты,ее толщина и гидрозащита, устройство дренажа и т.д. Поэтому технологию строительства плитного фундамента рассмотрим на примере моего соседа.

Снимать плодородный грунт на участке лучше вручную, так получается аккуратно хоть и долго, механическим способом разворотите участок и не более. Если грунтовые воды высокие, а вы сами сказали что участок в низине, то желательно в песчано -гравийную подушку установить дренажные трубы 110мм в диаметре для отвода поверхностных и грунтовых вод из под плиты фундамента.

Сюда же закладываете и трубы для коммуникаций и водопровода. В качестве подсыпки для первого слоя можно использовать ваш кирпич от разборки старого дома. Но завершить подсыпку надо или слоем песка или песчано гравийной смесью. Подушка в 400 мм для высоких грунтовых вод будет в самый раз, для нормального грунта достаточно и 200 мм.

Обязательно по мере подсыпки ПГC тщательно утрамбовывайте материал плитным вибратором. По окончании трамбовки и получения необходимой толщины основания под плиту фундамента вашего дома необходимо уложить слой гидроизоляции для защиты будущей бетонной плиты от капиллярного подсоса влаги из грунта.Для этих целей можно использовать,например материал «Гидроизол ТПП» на стеклотканевой основе или толстую полиэтиленовую пленку. Пленка конечно стоит дешевле но Гидроизол качественнее и надежнее выполняет свои функции.

Дополнительно можно выполнить утепление монолитной фундаментной плиты уложив на слой гидроизоляции утеплитель экструдированный пенополистирол(ЭППС). А для защиты от разрушения растениями слоя подсыпки на дно основания выкопанного котлована укладывают слой геотекстиля. Эти работывыполняют по желанию заказчика.

Смотрите внимательно теперь за установкой арматуры, он не должна лежать на пленке гидрозащиты, нижний и верхний арматурный слой должен устанавливаться на специальные заводские или самодельные фиксаторы-стойки, обеспечивающие расстояние от арматуры до пленки гидроизоляции не менее 50 мм, и такое же расстояние от верхнего ряда арматуры до уровня заливки бетонной смеси.

Толщина плитного фундамента выбирается из того какую нагрузку она будет нести, обычно используют армирование в два ряда, но при толщине плиты в 300 мм можно применять и три ряда арматурной сетки.

Арматуру для плиты применяют не ниже 12мм в диаметре, а для заливки используют бетон марки М300 и только заводского изготовления.

Плитный фундамент является од

kupildoma.ru

Подушка под фундаментную плиту: устройство и расчет толщины

Прочный фундамент не только служит опорой для здания, но предупреждает преждевременное разрушение строительных конструкций от неравномерной осадки и прочих неприятностей.

Самый надежный фундамент для слабых и пучинистых грунтов – железобетонная монолитная плита, которая укладывается по слою подсыпки. Подушка под фундаментную плиту из песка и щебня должна выполняться строго по существующей строительной технологии, о которой поговорим ниже.

Устройство подушки под фундамент

Подстилающую засыпку под монолитную плиту принято выполнять из песка, щебня или бетона. Выбор материала зависит от ряда определенных условий: состав грунтов на участке строительства, процент водонаполнения грунта, а также типа возводимой фундаментной конструкции. В этой статье попробуем выбрать оптимальный вариант фундаментного основания для монолитной бетонной плиты.

Фундаментная подушка из песка

Песчаную подушку, которая относится к группе искусственных оснований, следует отличать от слоя песчаной подготовки. Различие между этими подсыпками состоит в том, какая толщина слоя принята для выполнения проектной засыпки.

Подушка из песка на слабых и пучинистых грунтах, способна изменить характеристики грунта, упрочить просадочные и слабые грунты, толщина ее принимается до 30 см.

Устройство песчаной подушки под плитный фундамент позволяет решить несколько функциональных задач:

• Выравнивание дна траншеи или котлована – эта операция необходима при устройстве монолитной плиты. Прослойка из песка позволяет улучшить геометрическую форму фундаментной конструкции, сэкономить дорогостоящую бетонную смесь.
• Уменьшение нагрузки на грунтовое основание – песчаный слой надёжно компенсирует возможные подвижки грунта, увеличивает несущую способность основания и уменьшает нагрузку на основания.
• Обеспечение дренажных функций – песок не задерживает воду, поэтому во время выпадения осадков, дождевая или талая вода быстро опускаются ниже уровня грунта, не оказывая неблагоприятного воздействия на монолитную плиту. Что касается воздействия на фундамент грунтовых вод, которые поднимаются к плите, то при устройстве подсыпки из песка определенной толщины (свыше 300 мм) происходит разрушение капиллярных связей в грунте, поэтому на плиту не будут оказывать разрушающего воздействия подпочвенные воды.
• Для надёжной защиты фундамента от выпадающих осадков стоит предусмотреть на уровне песчаной подсыпки устройство отводящего дренажа.
• Стабилизация пучинистых грунтов – песчаная подсыпка в пучинистых грунтах замещает часть материкового грунта, изменяя его свойства, уменьшая степень пучения. В таком случае необходимо предусмотреть обязательный дренаж для отвода влаги от фундамента.

Устройство песчаной подушки

Засыпка песчаной подушки на геотекстиль

Песчаная подушка устраивается во время земляных работ при копке котлована или выполняется поверх материкового грунта, если предусмотрено устройство незаглубленной плиты. В любом случае, перед подсыпкой песка, необходимо выровнять дно фундамента, проведя дополнительное углубление ниже проектной отметки.

Для разграничения грунта и слоя песка, полезно выложить дно котлована изолирующей тканью (прекрасно подходит геотекстиль).

Для устройства песчаной подушки под плиту требуется использовать только песок крупной фракции, от мелкого песка лучше сразу отказаться.

Минимальная толщина песчаного слоя должна составлять от 25-30 см. Материал тщательно разравнивают, следя затем, чтобы поверхность оставалась идеально ровной.

Трамбование песчаной подушки

При устройстве подушки очень важно обеспечить одинаковую толщину и равномерную плотность на всей площади слоя подсыпки из песка, для чего применяется трамбование песчаного слоя.

Самый лучший результат достигается при использовании виброплиты, ручные трамбовки не в состоянии обеспечить высокое качество, от них сразу лучше отказаться. Для увеличения плотности слоя песка, необходимо регулярно смачивать материал водой.

При трамбовании песка важно добиться максимальной плотности, это проверяется простым способом – требуется походить по поверхности. Если не останутся следы от обуви – достаточная плотность достигнута.

Песчаная подушка может применяться при строительстве зданий высотой до 1 этажа.

Как рассчитать потребность в песке для устройства подушки под монолитную плиту

Вопрос о приобретение необходимого количества песка решается просто, стоит только провести нехитрые вычисления. Для этого следует перемножить три показателя: длину и ширину песчаной подушки на высоту песчаного слоя (до 30 см). Полученный результат как раз и есть объем необходимого песка. Учитывая, что песок уплотняется при трамбовании, лучше всего приобрести его с запасом.

Подушка под плиту из щебня

Для подушки из щебня используют материал фракцией от 20 мм. Щебеночное основание лучше противостоит силам пучения, уменьшая угрозу деформаций при усадке плитного основания. Посмотрите видео, как трамбовать подушку из щебня.

Слой щебня укладывают по песчаной отсыпке, которая выполняется высотой 20 см по технологии выполнения подушки из песка. Толщина слоя щебня принимается до 25 см. Засыпанный материал разравнивают, затем проводят трамбование, проливая щебень водой. Прекрасные результаты дает применение виброплиты.

Важно предусмотреть размеры слоя подсыпки из щебня, которые должны превышать размеры фундаментной плиты на 20 см с каждой стороны.

При строительстве многоэтажных зданий необходимо выполнять подушку под монолитную плиту из качественного щебня.Такое основание под фундамент является прочным и долговечным, но требует капитальных затрат на приобретение материалов.

fundamentaya.ru

размеры и пошаговая инструкция по возведению

В большинстве случаев при частном строительстве загородного жилища применяется фундаментная плита в качестве основания. Этот вид основания хорошо устойчив на грунтах, которые имеют нестабильную структуру строения. Благодаря этому свойству появляется возможность проведения строительных работ практически на любой местности.

Несмотря на то, что тип несущей конструкции обладает важными характеристиками, строительство плитного фундамента, по мнению специалистов, считается одним из простых. За счет этого провести полноценный монтаж всей конструкции будет несложно даже тому человеку, который не имеет за плечами богатого опыта в строительстве.

В каких случаях применяется плитное основание

Если вы не планируете строить цокольный этаж, то плитный фундамент вам подойдет

Если тщательно рассмотреть различные несущие конструкции жилого строения, то плитная часть фундамента заливается в таких случаях, как:

• если на строительной площадке располагаются грунты, которые обладают слабой плотностью и нестабильными характеристиками;
• в жилых строениях, которые не предусматривают устройство цокольного этажа;
• здания, в которых плиточный фундамент выступает в качестве пола, но в таком случае необходимо верхние слои бетонной конструкции в обязательном порядке защищать от влаги и утеплять.

Технология, которую требует плитный фундамент для дома, состоящего из кирпича, зачастую применяют в регионах с большими понижениями температуры воздуха. Вследствие этого возникают сильные пучения структуры почвы.

По мнению строительных экспертов, эту технологию возведения основы плитного фундамента можно применять для строительства несущих стен здания из любых материалов.

Устройство плитного фундамента

Для устройства фундаментной плиты в регионах, где грунт промерзает на большую глубину, используют специальную теплоизоляцию. В процессе строительства первым делом укладывается этот материал, после чего выполняется устройство конструкции основания.

В качестве утеплителя применяется экструдированный пенополистирол. Он обладает множеством положительных характеристик, за счет чего считается не только надежным, но и практичным. Весь процесс утепления и гидроизолирования проводится на начальном этапе монтажа бетонной плиты фундамента. После выполнения подготовительной работы можно смело монтировать монолитную основу. В практике построенный фундамент по такой технологии служит долгий период времени.

Важно помнить о том, что конструкция дома на плитной фундаменте считается самой надежной и долговечной по сравнению с конкурирующими аналогами. Минус такого основания – это высокая стоимость на возведение фундаментной плиты здания.

Начальные работы

Монолитная плита требует армирования по всей площади

Прежде чем начать строительство фундаментной плиты, в обязательном порядке выполняется подготовка строительной площадки, которая впоследствии будет использоваться для возведения несущей основы здания.

Подготовительный этап выглядит так:

• убирается мусор с территории;
• в случае если на площадке были размещены деревья, их следует выкорчевать;
• при помощи большой строительной техники в виде бульдозера снимается верхний слой грунта;
• после того как верхний слой дерна будет снят, для плитного фундамента выполняется разравнивание грунта.

После подготовительной работы необходимо провести разметку фундаментной плиты на поверхности почвы. Для этого используются специальные колья и геодезическая нить. Следуя плану строительства, выполняется разметка для фундамента плитного типа.

Следующим действием для фундаментной плиты делается котлован.

Его можно вырыть собственноручно, конечно если глубина будет небольшая, в противном случае понадобится экскаватор.

Даже при использовании техники нижние 15 см дна  необходимо рыть собственными руками при помощи лопаты.

В обязательном порядке котлован должен иметь ровное дно, если имеются перекосы, то их можно подравнять.

В случае если планируется построить мелкозаглубленное основание, то достаточно будет вырыть котлован в 30 см для укладки песчаной подушки. Для устройства углубленной конструкции несущего элемента жилого строения потребуется на 20 см больше, которые в последствие засыпаются щебнем.

Устройство подушки под основание

Используйте песок средней или крупной фракции

Под плитой конструкции основания необходима подушка, которую укладывают в заранее подготовленный котлован. Чтобы правильно провести укладку песчано-гравийной подушки, можно придерживаться поэтапной инструкции, такой как:

1. Первым делом на дно котлована засыпается песок средней или крупной фракции. В обязательном порядке гранулы должны быть вымыты от глины, извести, а также других типичных примесей, по вине которых начнет образовываться частичная усадка конструкции. Эта подушка, состоящая на основе песка, требуется для того, чтобы вся нагрузка, передаваемая от строения в структуру грунта, была равномерной. Также благодаря этой укладке, в период пучения грунта конструкция фундамента не разрушается.
2. В период укладки слоев подушки каждый из них подвергается трамбовке по отдельности. Простыми словами образуется плотный пирог, который содержит в себе несколько уровней. Каждый из них имеет высоту в 30 см. Такой процесс выполнения работы требуется, чтобы спустя определенный промежуток времени жилое здание, основанное на плитном фундаменте, не просело в слои грунта.
3. На этапе устройства песчаной подушки под фундамент можно задуматься о проведении инженерных коммуникаций, например таких, как: система слива и водоснабжение. Остальные виды выполняются гораздо позже.

   После отсыпания песчаной подушки настелите геотекстиль

4. После того как подушка будет готова, поверх нее следует расстелить ткань, состоящую из геотекстиля. Этот материал предотвратит смешивание песка и гравия.
5. Поверх геотекстиля засыпается гравий слоем 20 см. Эта подушка необходима для того, чтобы влага, которая образуется на поверхности, не задерживалась возле бетонной конструкции основания, а постепенно уходила через слои гравия и песка в почву.
6. Гравий необходимо укладывать равномерно на песчаную подушку. Каждый слой в обязательном порядке подвергается уплотнению. В случае несоблюдения всех требований, построенное здание спустя небольшой промежуток времени начнет разрушаться от чрезмерной усадки в структуру грунта.

Ровность горизонтальных уровней засыпки можно определять при помощи гидравлического уровня или нивелира.

Армирование конструкции

Стальные прутья укладываются перпендикулярно друг-другу

Для того чтобы приступить к этапу армирования плиты, необходимо определиться с выбором арматуры. Чаще всего выбор класса стальных прутьев зависит от способа проведения установки, если планируется использование обыкновенной вязальной проволоки, то вполне подойдет любой вид арматуры.

При использовании сварочного аппарата для сборки арматурного каркаса лучшим вариантом будет класс «а500с». Этот класс специально предназначается для сварочных работ, а также имеет увеличенную прочность.

Для сборки каркаса чаще всего применяются стержни с диаметром в 12 мм и выше. Для того чтобы выполнить армирование собственноручно, необходимо следовать пошаговой инструкции:

1. На утрамбованную подушку настилается гидроизолирующий материал в виде пленки, после чего на поверхности фиксируют плоские стальные подпорки, зачастую в практике используют распиленную рельсу на несколько пластин. Величина подпорных пластин не должна выходить за рамки бетонной конструкции, иначе плитная конструкция потеряет существенную защиту от коррозии.
2. Следующий этап – это укладка и вязка стальных прутьев. Нижняя часть арматурного каркаса должна размещаться на установленных распорках, то есть на их нижней части. В такой последовательности на одном уровне связывается арматура в виде сетки. Все крепления осуществляются при помощи вязального типа проволоки. Далее выполняется установка второго арматурного пояса. Его размещают выше первого на определенном расстоянии. При выполнении монтажа 2-го пояса следует совершать крепления с нижним уровнем пояса. После проведения заливки на поверхности бетонной плиты не должно быть видно арматуры. Только в этом случае процесс выполнения будет правильным.

Важно помнить в момент установки каркаса о том, что стальные пруты должны утапливаться в бетонную консистенцию не менее чем на 20 мм в обязательном порядке по периметру всех сторон основания. В противном случае может образоваться коррозия, которая повлечет за собой незамедлительное разрушение всего строения.

Устройство опалубки

Выполняется она по всей площади котлована. Материалом для изготовления опалубки служат доски. Внешнюю сторону необходимо усилить, выполнить это можно, если установить подкосы. О том, как сделать монолитный фундамент, смотрите в этом видео:

По окончанию выполнения опалубки вам потребуется создать подушку для основания. Ее можно изготовить при помощи поэтапного слоения песочной массы и гравия. Присутствие подушки защищает основание от проникновения воды, а также служит амортизацией для почвы.

Величина подушки может колебаться в пределах от 20 до 35 см. При присутствии на участке чересчур влажного грунта можно добавить щебенку мелкой фракции.

Не стоит забывать, что при изготовлении подушки слои необходимо тщательно утрамбовывать. Проверить качество уплотнения можно при помощи следа, при хорошем уплотнении их не должно оставаться.

Следующим этапом будет установка гидроизоляции. Для начала необходимо изготовить раствор. Смешайте песок с цементом и залейте им подушку. По толщине слой раствора не должен превышать 5 см. Только после этого можно устанавливать гидроизоляцию. Для этого можете приобрести, к примеру, рубероид.

В момент, когда гидроизоляция будет установлена, можете выполнять армирование. Для этого лучше всего подойдет витая арматура. Все сварочные работы стоит исключить. Благодаря арматуре все неравномерные нагрузки не будут пагубно воздействовать на плиты. Однако прутья, сваренные сваркой, при нагрузке могут сломаться. Подробнее о заливке монолитного фундамента смотрите в этом видео:

Вязать каркас стоит, находясь в самом котловане.

Далее по плану выполняется заливка плиты. Заливать фундамент стоит сразу и желательно в один день. Только так можно добиться ровного основания без трещин.

Гидроизоляция

Рулонная гидроизоляция

Монолитная плита, как правило, погружена в грунт, поэтому необходимо установить качественную гидроизоляцию. Для этого существует два вида материала на выбор: рулонный или обмазочный.

Первым делом на основе следует хорошо прибраться, удалить с нее всю пыль. Далее ее промазывают керосином. По желанию можно приобрести растворитель праймер, но он слишком густой консистенции и поэтому не очень хорошо схватывается с бетонной массой. Лучше всего перед работой его развести, тогда он станет лучше проникать вглубь бетона.

При выборе рулонного материала во время установки следует выходить за размеры основания примерно на 10 см. Подробнее о том, как гидроизолировать плитный фундамент, смотрите в этом видео:

Раскатывать материал следует с нахлестом, а края соприкосновения надлежит хорошо промазывать битумной мастикой. Во время раскатки следите за тем, чтобы не образовались волны.

Если на вашем участке присутствует высокий уровень подземных вод, то лучше всего рулонную гидроизоляцию укладывать в 2 слоя. Выкладывают ее поперек, а клеят уже неразбавленным праймером.

fundamentaya.ru

Подушка под фундаментную плиту. Виды и схемы устройства.

23 Октябрь 2016      Стройэксперт      Главная страница » Фундамент » Монтаж      Просмотров:   7049

Подушка под плиту фундамента

При разработке проекта на конкретное здание у архитектора должен быть под рукой весь набор исходных данных, среди которых:

• Предпроектные изыскания с составлением топографического плана местности.
• Инженерно-геологические изыскания.
• Гидрогеологические данные и др.

На основе этой информации проектировщик определяет тип фундамента и его характеристики.

Сейчас многие строители активно используют особые подушки под плиту фундамента. Эти конструкции позволяют оказать существенное влияние на устойчивость дома и его усадку. Чем грамотнее заложена подушка, тем меньше степень усадки строения.

Подушка под плиту фундамента может быть сделана из различных материалов, среди которых особенно выделяется бетонная подушка.



Бетонная подушка под фундаментную плиту

Подушка под плитный фундамент, выполненная из бетона, не должна быть объединена в понятиях с самим фундаментом — это составной элемент конструкции основания. При закладке основания не рекомендуется экономить на материалах. Кроме этого необходимо учитывать порядок проведение работ и соблюдение всех строительных технологии. При выполнении этих нехитрых рекомендаций фундаментная плита обеспечит идеально ровное расположение строения и высокое сопротивление пучению при морозах и проседаниях под действием грунтовых вод.

Сам бетон должен быть установленной проектом марки. При заливке плиты важно строго соблюдать этапы затвердевания материала, и проведение последующих работ начинать только после достижения необходимого уровня прочности материала.

Бетонная подушка под плитный фундамент

Бетонная подушка является самым надёжным вариантом укрепления положения основания. Под фундаментную плиту лучше закладывать именно этот тип подушки. Технология производства не отличается от общей для остальных вариантов, хотя имеет ряд особенностей, связанных со свойствами бетона. Многолетние наблюдения показывают, что бетонная подушка отлично себя зарекомендовала при долговременном использовании.



к оглавлению ↑

Роль песчаной подушки

При создании основания для будущего строительства, обязательно закладывается песчаная подушка. Она является первым элементом в комплексе рычагов, позволяющих гарантировать устойчивость здания во времени. Характеристики создаваемой подушки основаны на:

1. уровне грунтовых вод,
2. количестве этажей в будущем здании,
3. типе грунта,
4. стройматериалах, используемых в ходе стройки;
5. климате местности.

В процессе эксплуатации здания, его основание будет испытывать постоянное давление со стороны грунта. Поэтому песчаная подушка особенно важна для устойчивости и сохранения целостности дома. Песок выступает идеальным материалом для выравнивания основания.

Песчаная подушка под фундамент

Не ленитесь делать песчаную подушку даже при плотных грунтах. Воздействие на почву возведённым строением будет так велико, что она неизбежно просядет на некоторую величину. Подушка позволит защитить вас от этой деформации.

Песчаная подушка формируется следующим образом:

1. Выход котлована на проектную глубину. Котлован роется как под ленточный фундамент.
2. Небольшое дополнительное углубление ниже проектного.
3. Выравнивание дна котлована.
4. Для создания буфера между песком и грунтом, выкладывают изоляцию с помощью геотекстиля.
5. Выход на проектную глубину при засыпании песка слоями в 15-20 см.
6. Трамбование.
7. Армирование.
8. Бетонирование.



к оглавлению ↑

Подушка под фундаментную плиту песчаная

Подушка под фундаментную плиту создаёт для строителей и владельцев набор важных преимуществ. Главное из которых – повышенная устойчивость конструкции. Для этих целей применяют разнотипные материалы, которые создают защиту и безопасность.

Устройство подушки под фундаментную плиту определено в специальных ГОСТах и СНИПах. Там характеристики конструкции разделены на типы в зависимости от исходных условий. При этом не каждый строитель знает, как правильно сделать подушку под фундаментную плиту.

Толщина подушки под фундаментную плиту определяется индивидуально для каждого конкретного проекта. При несоблюдении технологии могут возникнуть серьёзные проблемы, такие как:

1. Перекос дверных проёмов и оконных рам.
2. Возникновение трещин в стенах.
3. Затопление цоколя просачивающейся грунтовой водой.

Для сохранения первичной целостности конструкции следует проводить:

1. Качественное армирование на стадии заливки бетонной смеси.
2. Строго следовать установленной технологии выполнения работ.
3. Обязательно утеплять основание и отмостки.
4. Осуществлять обратную засыпку.

Монолитная плита без подушки подвергается значительным деформациям в период промерзания грунта. В виду расширения замерзающей влаги грунт увеличивается в объёмах и происходит его «пучение». Так может треснуть основание вашего дома. Подушка под монолитную плиту позволяет снять этот вопрос.

Подушка должна иметь горизонтальную плоскость — как выровнять песчаную подушку под монолитную плиту необходимо изучить отдельно.



к оглавлению ↑

Подушки из других материалов под основание фундамента

Подушка под фундаментную плиту может иметь различную толщину. Средний показатель около 20 см. Этого вполне достаточно, чтобы обезопасить всю конструкцию.

На практике активно применяют различные типы материалов для создания подушки под фундаментную плиту. Песчаная подушка далеко не единственный вариант. В зависимости от конкретного объекта, условий для строительства и возможностей владельца определяется оптимальный вариант материала для создания подушки под фундамент. Технические характеристики каждого сырья накладывают определённые особенности на их применение, поэтому перед производством работ обязательно согласуйте решение со специалистом.

Отлично подходит для использования подушки щебень с размером фракции более 20 мм. Он хорошо противостоит морозному движению грунтов. Но перед созданием подушки из щебня все равно нужна подготовка из крупнозернистого песка. Иными словами, песчаная подушка должна находится сразу под щебнем.

Подушки под фундамент из других материалов

Общая площадь, которую имеет ленточный фундамент, определяет размеры подушки. Она должна быть больше примерно на 20 см со всех сторон. Щебневая подушка должна выходить на нулевую точку самого фундамента.



Песчаная подушка, вместе с бетонным аналогом, наиболее популярны в современном строительстве. Это создаёт некоторые дополнительные затраты, но обеспечивает сохранность здания во времени и под воздействием негативных факторов окружающей среды.



stroykarecept.ru

Бетонная подготовка минимальная марка. Подготовка под плиту фундамента: виды, требования, правила обустройства

16.12.2017

Плитный фундамент является одним их самых надежных оснований под здание. Технология его строительства не требует наличия сложной грузоподъемной техники, поэтому работы без препятствий могут проводиться самостоятельно. Перед тем, как начать строительство необходимо тщательно изучить вопрос. Далее рассмотрены все слои по отдельности и технология их устройства.

Пирог плитного фундамента включает не только саму плиту, но и подстилающие слои. О каждом из них отдельно (расположение снизу вверх):

1. Геотекстиль укладывается для повышения прочностных характеристик основания. Кроме того он имеет высокие показатели фильтрации. Укладывается для предотвращения перемешивания материала подушки с грунтом. Закладывается в проект не всегда.
2. Подушка. Подсыпка выполняется из песка крупной или средней фракции, песчано-гравийной смеси или щебня. Иногда строители из-за невысокой стоимости пытаются убедить заказчика применять в качестве подсыпки шлак, но этот материал не способен обеспечить высокой надежности основания, а из-за содержания некоторых веществ может быть опасен для человека, в том числе иметь повышенный радиоактивный фон. Подушка предусматривается для выполнения таких функций: выравнивание основания, дренаж, создание слоя грунта не подверженного пучению под плитой.
3. Бетонная подготовка. У этого элемента фундаментной плиты существует также еще одно название — подбетонка. Заливают слой для обеспечения ровности основания под плиту, повышения ее несущей способности и дополнительной гидроизоляции.
4. Следующий слой — гидроизоляция. Ее укладывают для предотвращения проникновения к фундаменту воды из почвы. Даже при устройстве дренажной системы нельзя гарантировать, что плита не подвергнется воздействию влаги, поэтому важно предусмотреть дополнительную защиту от нее. Кроме того, гидроизоляция предотвратит «утекание» бетонного молочка и позволит материалу стать прочным.
5. Поверх гидроизоляции в некоторых случаях необходимо устройство теплоизолирующего слоя. Материал укладывается при проектировании теплого подвала или техподполья при заглубленной плите или для утепления пола первого этажа при заливке плиты у поверхности земли.
6. Чтобы до момента застывания бетонная смесь не теряла нужную форму, выставляют опалубку. Она может быть съемной или несъемной.
7. Армирование. Бетон имеет высокую прочность на сжатие, но в фун

kupildoma.ru
