Расчет нагрузки на фундамент. Расчет подошвы фундамента

Из статьи «Грунты в основании фундаментов» известно, что фундамент дома может опираться на грунт с разной несущей способностью.

Несущая способность грунта — это сила давления от веса здания, которую выдерживает грунт длительное время при допустимой деформации.

Несущая способность грунта характеризуется величиной расчетного сопротивления грунта — R, т/м².

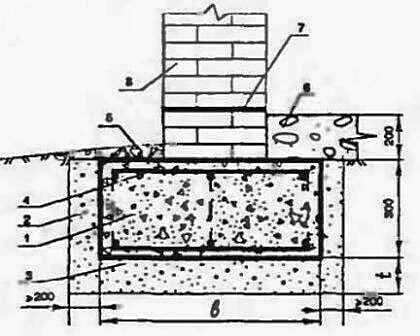

Ширина подошвы фундамента — размер в.
Толщина противопучинистой песчаной подушки — размер t.

Цель расчета – подобрать ширину подошвы фундамента (в) и толщину песчаной подушки между грунтом и фундаментом (t)  так, чтобы удельное давление от веса здания было меньше расчетного сопротивления грунта.

Расчет ведем в следующей последовательности:

1. Выбираем размеры фундамента исходя из конструктивных соображений.
2. Определяем вес здания, приходящийся на один погонный метр длины стены.
3. По характеристикам грунта в основании фундамента определяем R – расчетное сопротивление грунта.
4. Расчитываем необходимую ширину подошвы фундамента на один погонный метр длины (площадь фундамента под 1 погонным метром стены).
5. Корректируем размеры фундамента по результатам расчета.
6. Определяем толщину песчаной подушки между грунтом и подошвой фундамента.

Для выполнения расчета удобно использовать программу – калькулятор (книга Excel), которую можно скачать по ссылке «Калькулятор – расчет фундамента». Со скачанным файлом калькулятора удобно работать в онлайн редакторе «Google Таблицы».

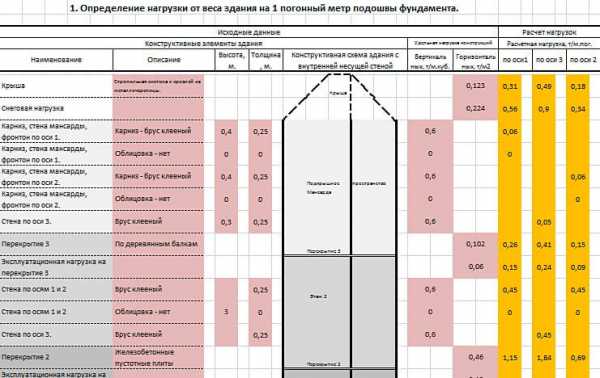

Скриншот страницы Excel — калькулятора расчета нагрузки на фундамент от веса здания.

На листе «Расчет» в разделе «1. Определение нагрузки от веса здания на 1 погонный метр подошвы фундамента» в первых столбцах вводим исходные данные по конструкции здания.

Данные берем из чертежей проекта. Для наглядности руководствуемся конструктивной схемой здания.

Затем заполняем столбцы «Удельная нагрузка конструкций». Нагрузки определяем из таблиц на листе «Справочник». При заполнении исходных данных важно отличать вертикальные конструкции стен (нагрузка — т/м³) от горизонтальных (нагрузка – т/м²). Величина нагрузок конструктивных элементов здания принимается укрупненными блоками. Не учитывается вес отделки, оконные и дверные проемы не исключаются из расчета и т.п.

После ввода исходных данных программа выдает результат расчета – нагрузку на 1 погонный метр по каждой оси здания.

В разделе «2.  Расчет ширины подошвы фундамента» вводятся исходные данные по грунту и песчаной подушке.

Расчетное сопротивление грунта определяется по таблицам на листе «Справочник». Для мелкозаглубленных фундаментов используется таблица «Расчетное сопротивление грунта R на глубине заложения фундамента 0,3 м.» Программа выдает результат расчета – ширину подошвы фундамента по каждой оси.

С учетом результатов расчета и конструктивных соображений в строке «Принимаем:» назначаем ширину подошвы. Принятые размеры вводим в исходные данные по фундаменту раздела 1. Программа пересчитывает нагрузки и ширину подошвы. Добиваемся, чтобы принятая ширина подошвы была не меньше расчетной величины.

В разделе «3. Расчет толщины песчаной подушки» производится расчет толщины песчаной подушки по исходным данным, взятым из раздела 2. С учетом результатов расчета и конструктивных соображений в строке «Принимаем:» назначаем толщину подушки.

Следующая статья:

Глубина промерзания грунта на карте.

Предыдущая статья:

Выбор фундамента устойчивого к морозному пучению грунта

Выбери тип фундамента для своего дома

Прочитайте статью
Выбор фундамента для частного дома на пучинистом грунте

Какой фундамент выбрали Вы? Голосуйте!
Узнайте, что выбрали другие.

Фундамент для дома на пучинистых грунтах?

⇆

Еще статьи на эту тему

domekonom.su

Калькулятор расчета нагрузки на свайный или столбчатый фундамент

Свайный фундамент может выручить в тех обстоятельствах, когда никакой другой тип основы под строящееся здание невозможен или же становится чрезвычайно сложным и невыгодным. Сваи, заглублённые ниже уровня промерзания грунта и достигшие плотных его слоев, способны выдержать очень серьезную нагрузку. Безусловно, это требует правильных расчётов их несущей способности и, исходя из этого и общей нагрузки – количества и схемы расстановки.

Калькулятор расчета нагрузки на свайный или столбчатый фундамент

Это, кстати, касается и столбчатого фундамента – возможности опор не безграничны, и чрезвычайно важно правильно распределить нагрузку на них. Значит, необходимо каким-то образом оценить, какую же весовую и эксплуатационную нагрузку будет оказывать планируемое к постройке здание на подобное основание. Быстро и с достаточной степенью точности это поможет сделать калькулятор расчета нагрузки на свайный или столбчатый фундамент.

Ниже будут приведены необходимые пояснения по порядку проведения расчетов.

Содержание статьи

Калькулятор расчета нагрузки на свайный или столбчатый фундамент

Перейти к расчётам



Укажите запрашиваемые значения и нажмите

«Рассчитать суммарную нагрузку на свайный фундамент»

СТЕНЫ ДОМА
Площадь стен указывается суммарно, при желании — можно с вычетом оконных и дверных проемов.
(Доступно введение двух вариантов, например, для несущих внешних и внутренних стен. Если вариант не используется, оставьте значение площади по умолчанию — 0)



Стены, тип №1

Материал стен

— кирпичная кладка в полкирпича (120 мм)- кирпичная кладка в 1 кирпич (250 мм)- кирпичная кладка в 1.5 кирпича (380 мм)- стены из газосиликатных блоков марки D600, толщина 300 мм- бревенчатый сруб, диаметр 240 мм- стены из бруса, толщина 150 мм- каркасные стены с утеплением, толщина 150 мм- стены из сэндвич-панелей толщиной 150 мм, с утеплением из минеральной ваты- стены из сэндвич-панелей толщиной 150 мм, с утеплением из пенополистирола или пенополиуретана

Площадь стен, м²



Стены, тип №2

Материал стен

— кирпичная кладка в полкирпича (120 мм)- стены из газосиликатных блоков марки D600, толщина 300 мм- бревенчатый сруб, диаметр 240 мм- стены из бруса, толщина 150 мм- каркасные стены с утеплением, толщина 150 мм- каркасные перегородки из гипсокартона- перегородки из сэндвич-панелей толщиной 50-80 мм, с утеплением из минеральной ваты- перегородки из сэндвич-панелей толщиной 50- 80 мм, с утеплением из пенополистирола или пенополиуретана

Площадь стен, м²

ПЕРЕКРЫТИЯ
Если в перекрытии есть проем, например, для межэтажной лестницы, то его следует исключить из общей площади
(Доступно введение двух вариантов, например, для межэтажного и чердачного перекрытия. Если вариант не используется, оставьте значение площади по умолчанию — 0)



Перекрытие, тип №1 (межэтажное)

Тип перекрытия

— перекрытие межэтажное или цокольное по деревянным балкам с утеплителем плотностью до 200 кг/м³- плита перекрытия пустотная- плита перекрытия монолитная

Площадь перекрытия, м²



Перекрытие, тип №2 (чердачное)

Тип перекрытия

— перекрытие чердачное по деревянным балкам с утеплителем плотностью до 200 кг/м³- плита перекрытия пустотная- плита перекрытия монолитная

Площадь перекрытия, м²

СТРОПИЛЬНАЯ СИСТЕМА И КРОВЛЯ
При выборе типа кровли автоматически будет учитываться и средний вес стропильной системы с обрешеткой.
Одновременно к весу крыши будет добавлено ориентировочное значение снеговой нагрузки, в зависимости от региона строительства и крутизны скатов

Общая площадь кровли, м²

Тип кровли

— листовая сталь, профнастил, металлочерепица- мягкая полимер-битумная кровля в два слоя- абесто-цементный шифер- керамическая черепица

Укажите зону, в соответствии с картой-схемой

IIIIIIIVVVIVII

РОСТВЕРК
Если для обвязки свай используется деревянный брус, то его можно просто учесть в площади стены — большой ошибки не будет.
Ростверк из металлопроката или железобетона лучше принять в расчет дополнительно

Длина ростверка (учитывая внешний периметр и внутренние перемычки), метров

Материал ростверка:

Пояснения по проведению расчетов

Безусловно, предложенный алгоритм не претендует на профессиональную точность, но при планировании небольших домов и хозяйственных построек на загородном участке вполне может помочь оценить складывающуюся картину.

Нагрузка, выпадающая на свайный фундамент, в первую очередь включает массу самой постройки, планируемой к возведению.

В калькуляторе предусмотрено внесение площадей стен и указание материала их изготовления. При желании, чтобы получить более корректный результат, можно исключить из площади оконные и дверные проемы. Подсчет площадей стен необходимо провести отдельно, согласуюсь с имеющимся планом или хотя бы наметками на будущее строительство. Правильно рассчитать площадь поможет специальная публикация портала.

Расчет площадей – быстро и точно

Даже простейшие геометрические формулы иногда подзабываются, и это не говоря о более сложных случаях. Ничего страшного: откройте по ссылке статью, специально посвященную

расчету площадей – там изложен порядок вычислений, размещены удобные калькуляторы.

Внешние стены и внутренние капитальные перегородки могут отличаться и толщиной, и материалом изготовления. Поэтому пользователю предоставляется возможность внесения двух вариантов стен. Если такой необходимости нет, то просто в поле ввода площади оставляется значение «0».

Далее, следуют поля ввода параметров перекрытий, где также предусмотрены два возможных варианта, например, для пола первого этажа и для чердачного перекрытия. В программу расчета уже внесены необходимые поправки на эксплуатационные нагрузки на перекрытия – вес мебели и других предметов обстановки, динамическое воздействие от находящихся в доме людей и т.п.

Следующий блок ввода данных – это параметры крыши. При выборе типа кровли сразу будет учтена и средняя масса стропильной системы. Кроме того, на кровлю зимой оказывается немалая нагрузка от выпавшего снега. Чтобы учесть этот фактор, необходимо указать зону своего региона по уровню снеговой нагрузки (по предложенной карте-схеме), и крутизну скатов кровли.

Карта-схема для определения своей зоны по среднестатистическому уровню снеговой нагрузки на кровлю

Сваи или столбы соединяются брусом обвязки либо ростверком. Если применяется деревянная обвязка, то не будет большой ошибкой просто включить ее в площадь стен. Но в том случае, когда устраивается ростверк из металла или даже железобетонной ленты – имеет смысл принять его во внимание дополнительно. При выборе этого пути расчета откроются дополнительные поля ввода данных – длины ростверка и материала его изготовления.

Итоговый результат будет выдан в килограммах и тоннах. Получив это значение и зная несущий потенциал опоры, несложно будет определиться и с количеством свай или столбов.

Как оценивается несущая способной винтовых свай?

Этот параметр зависит от особенностей грунта на предполагаемой глубине залегания винтовой части опоры и от размерных параметров самой сваи. Подсчитать несущую способность винтовой сваи поможет специальный калькулятор, к которому ведет указанная ссылка.

stroyday.ru

Как рассчитать нагрузку на фундамент?

При проведении строительных работ по возведению сооружений различного типа достаточно важно выполнить расчет нагрузки, оказываемой на фундамент.

Этот показатель необходим для того, чтобы спроектировать фундамент: геометрические размеры, тип, площадь подошвы и многие другие моменты. Результатом проводимого расчета становится показатель нагрузки на квадратный метр грунта.

Расчет нагрузки на фундамент

Типы нагрузок

В независимости от того, какое сооружение, оно так или иначе оказывает давление на основание грунт. В результате этого происходит проседание и последующая деформация важных несущих конструкций. Расчет оказываемого давления проводится с учетом того, какие есть их разновидности.

Различают следующие силы, которые воздействую на основание:

1. Статическая – вес основной конструкции и многих других ее элементов определяют давление, которое появляется.
2. Динамическая – еще один тип нагрузки, которую также учитывают при расчете. Возникает дополнительное давление на основаниепри различных колебаний, которые возникают по причине работы различных устройств.

При умеренном климате следует учитывать и нагрузку, которая возникает при выпадении большого количества осадков. Примером назовем снег на крыше – он может создавать сильное давление на основание.

Еще при выполнении расчетов следует учитывать давление, которое оказывается предметами в доме. Этот показатель также следует учитывать.

Совокупность этих показателей и определяет то, какое давление будет оказываться на фундамент.

Есть довольно много формул расчета оказываемой нагрузки на дно. Зачастую при расчете требуется следующая информация:

1. Глубина залегания грунтовых вод и тип почвы.
2. Регион, в котором проводятся строительные работы.
3. Планировка зданий, тип кровли и используемого материала при создании стен, этажность.
4. Материалы, из которых изготавливаются важные элементы конструкции.

Примером можно назвать следующие входные данные:

• Здание одноэтажное.
• При возведении несущих конструкций используют полнотелый кирпич, толщина которых составляет 40 см.
• Габариты дома составляют 10 на 8 метров.
• Перекрытие подвала представлено железобетонными плитами.
• Перекрытие первого этажа представлено железобетонными балками, поверх которых укладываются деревянные доски.
• Крыша представлена двускатной конструкцией. Материал представлен металлочерепицей, уклон составляет 25 градусов.
• Тип грунта суглинки, пористость которых составляет 0,5
• Предполагается создать фундамент из мелкозернистого фундамента, толщина будет равна толщине стен.

Рассчитывается несколько показателей. Примером можно назвать определение площади основания. Она определяется с учетом несущей способности грунта.

Формула расчета

Сама формула, по которой определяется площадь основания, выглядит следующим образом:

S > У_n · F / (У_c · R₀)

В данной формуле используется коэффициент условий работ (У_c), а также коэффициент надежности (У_n), который в данном случае 1,2. Важным показателем можно назвать нагрузку (F), представленная сочетанием показателей веса дома и веса фундамента, а также других нагрузок.

В формуле R₀указывает расчетное сопротивление грунта под основанием фундамента. Кроме учитывается площадь основания, которая обозначается буквой S.

При использовании данной формулы получают расчетный показатель площади основания, которого должно быть достаточно. На практике берется большее значение для обеспечения запаса прочности. Вся необходимая информация, касающаяся табличных данных, берется их таблиц. Примером назовем коэффициент условной работы, который зависит от типа грунта.

Вес конструкции зависит от площади конструкции, а также плотности используемого материала. Зная площадь основания и плотность, к примеру, используемого бетона, вычисляется оказываемое давление.

Глубина залегания зависит от уровня залегания грунтовых вод и промерзания почвы. При этом для каждого типа фундамента показатель глубины залегания существенно отличается.

Расчет нагрузки на грунт представляет собой сочетание нескольких показателей:

1. Давление, оказываемое стенами. Рассчитывается она путем перемножения показателя объема стен и удельного веса, который берется из таблицы. Полученный результат делят на длину всех сторон периметра и умножают на показатель толщины.
2. Стоит учитывать тот момент, что на грунт оказывает влияние и вес фундамента. Он представлен произведением объема конструкции на удельную плотность. Для того чтобы рассчитать нагрузку на один квадратный метр грунта, следует разделить полученный результат на площадь основания.
3. Кровля также оказывает давление на основание. Провести расчет этого показателя достаточно сложно, так как давление распределяется между сторонами фундамента, на которые опираются стропила. В случае двускатной крыши это обычно две противоположные стороны. Оказываемое давление определяется следующим образом: проекция крыши, которая отнесена к площади нагруженной стороны фундамента, умножается на удельный показатель веса материала.
4. При проведении расчетов учитывается и нагрузка, которая оказывается снегом. Площадь снежного покрова зависит от площади кровли. Оказываемое воздействие заключается в делении площади снежного покрова на площадь нагруженных сторон фундамента, после чего результат умножается на удельную снеговую нагрузку.

В целом расчеты довольно сложны и точно существенно теряется в случае выбора коэффициентов. Также не стоит забывать о допущении математических ошибок. Именно поэтому следует использовать онлайн-калькуляторы, которые в последнее время пользуются большой популярностью.

Онлайн калькулятор нагрузки

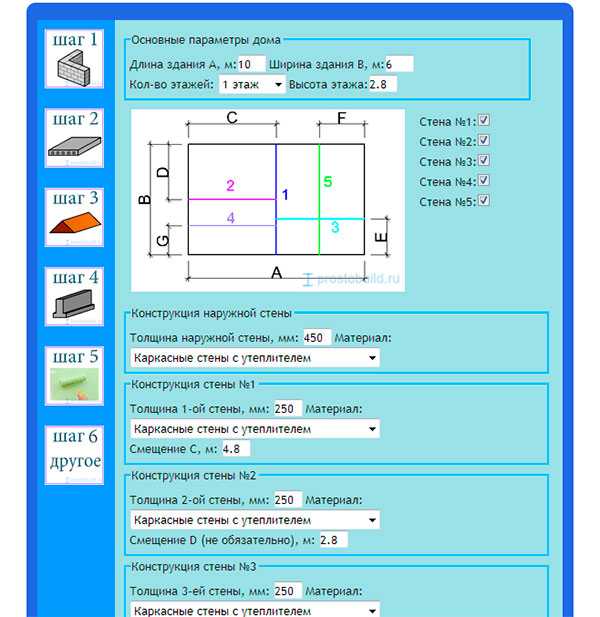

Рассчитать рассматриваемый показатель можно путем использования специальных онлайн-калькуляторов. Примером можно назвать сервис: http://prostobuild.ru/onlainraschet/204-raschet-nagruzki-na-fundament.html или http://www.gvozdem.ru/stroim-dom/kalkulyatory/sbor-nagruzok-na-fundament.php.

Особенностями второго онлайн-калькулятора назовем следующие моменты:

1. Программа учитывает планировку сооружения и тип используемых материалов при строительстве.
2. Рассматриваются все нагрузки, который оказываются на основание. Данный онлайн-калькулятор позволяет рассчитывать нагрузку стен, кровли, отделочных и других материалов.

На рассматриваемом сервисе есть поля, в которых указывается важная информация, а также таблицы с важной информацией, нужные формулы и многое другое.

Советы по расчетам

Вышеприведенная информация определяет то, что расчеты довольно сложны. При получении не круглых чисел рекомендуется брать значения с запасом, так как нужно создавать фундамент с запасом.

Также после появления онлайн-калькулятора не рекомендуется вычислять нужные показатели самостоятельно по формулам, так как подобным образом можно избежать погрешностей и других проблем.

В заключение отметим, что все строительные работы по возведению сооружений и созданию оснований предусматривают выполнение расчетов. Если этого не проводить, то есть вероятность сильной просадки, что станет причиной повреждения несущих и других конструкций.

Как рассчитать нагрузку на фундамент?

Оценка: 3 1 голосов

Читайте также:

---

okarkase.ru

Онлайн расчет ленточного фундамента — бесплатный калькулятор

Онлайн калькулятор по расчету ленточного фундамента. Расчет необходимых материалов для монолитного ленточного фундамента (количество бетона, арматуры).

Выберите тип ростверка:

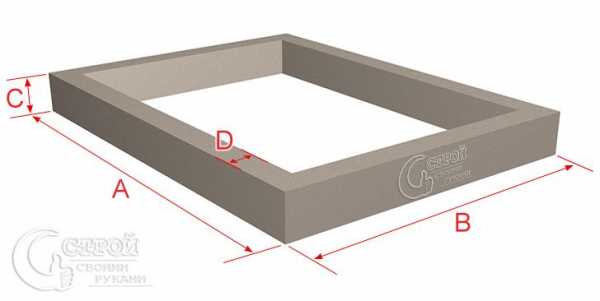

Параметры фундамента:

Расчет арматуры:

Расчет опалубки ростверк:

Рассчитать

Результаты расчетов

Фундамент:

Общая длина ленты: 0 м.

Площадь подошвы ленты: 0 м².

Площадь внешней боковой поверхности: 0 м².

Объем бетона (с 10% запасом): 0 м³.

Вес бетона: 0 кг.

Нагрузка на почву: 0 кг/см².

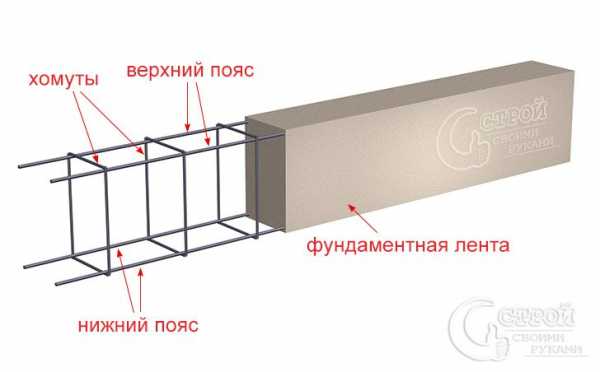

Расчет арматуры ростверка:

Минимальный диаметр поперечной арматуры (хомутов): 0 мм.

Максимальный шаг поперечной арматуры (хомутов) для ростверка: 0 мм.

Общий вес хомутов: 0 кг.

Опалубка:

Минимальная толщина доски при опорах через каждый 1 метр: 0 мм.

Максимальное расстояние между опорами: 0 м.

Количество досок для опалубки: 0 шт.

Периметр опалубки: 0 м.

Объем досок для опалубки: 0 м³.

Примерный вес досок для опалубки: 0 кг.

Дополнительная информация о калькуляторе

Онлайн калькулятор монолитного ленточного фундамента поможет рассчитать необходимые параметры фундамента данного типа: размеры фундамента, количество опалубки и бетона, количество и диаметр арматуры. Чтобы определить оптимальный тип фундамента для своего сооружения, следует обязательно обратиться к специалистам за консультацией.

Обратите внимание! При расчётах учитываются нормативы из ГОСТ Р 52086-2003, СНиП 3.03.01-87 и СНиП 52-01-2003 «Бетонные и железобетонные конструкции».

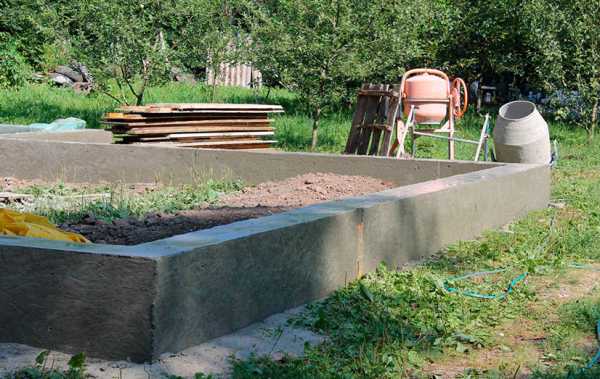

По своей конструкции ленточный фундамент – это замкнутая полоса из железобетона, погружённая в землю и проходящая под всеми несущими стенами строения. Нагрузка, которую оказывает здание, равномерно распределяется по всей площади фундамента (длине ленты). Такая конструкция предотвращает деформацию постройки из-за естественного вспучивания почвы, сокращает риск, что здание просядет либо изменит форму. Наиболее ответственные участки в данном фундаменте – углы, на которых сосредоточены основные нагрузки.

Существует несколько вариантов конструкции ленточного фундамента. Он может быть мелко- или глубокозаглублённым, сборным или монолитным. Выбор конкретного типа зависит от предполагаемой нагрузки, конструкции здания, конфигурации несущих стен, характеристик почвы и других индивидуальных параметров.

Ленточный фундамент имеет настолько широкое применение, что его можно использовать для всех типов построек, включая подвалы и цокольные этажи. Во многом поэтому он наиболее распространён при постройке частных домов. К тому же он имеет оптимальное соотношение себестоимости и функциональности.

Проектирование фундамента – особенно важная часть строительства здания. Если фундамент подвергнется деформации или будет спроектирован ошибочно, это скажется на всей постройке. Исправлять ошибку в фундаменте – дело дорогостоящее, сложное и возможное далеко не всегда. Воспользуйтесь данным калькулятором, чтобы избежать ошибок в проектировании и расчетах.

Также вы можете задать свой вопрос или оставить пожелание по улучшению данного калькулятора. Будем рады вашим комментариям!

Пояснения к результатам расчетов

Общая длина ленты

Длина периметра фундамента. Измеряется по внешней стороне контура.

Площадь подошвы ленты

Площадь горизонтального основания фундамента, которое опирается на почву. Определяет потребность в гидроизоляции фундамента.

Площадь внешней боковой поверхности

Площадь боковой поверхности фундамента. Определяет потребность в утеплителе для внешней стороны сооружения.

Объем бетона

Количество бетона, требуемое для полной заливки фундамента. Возможны уплотнения при заливке, а также неточности при доставке бетона на место. Рекомендуем заказывать бетон с запасом в 10%.

Вес бетона

Приблизительный вес бетона при его средней плотности.

Нагрузка на почву от фундамента

Нагрузка, которую фундамент оказывает на площадь опоры (почву).

Минимальный диаметр продольных стержней арматуры

Определяется исходя из нормативов СНиП.

Минимальное количество рядов арматуры сверху и снизу

Минимально необходимое число продольных стержней в верхних и нижних поясах ленты, необходимое для обеспечения устойчивости к деформации силами растяжения и сжатия.

Общий вес арматуры

Вес всех стержней, составляющих арматуру фундамента.

Величина нахлеста арматуры

Размер нахлёста при соединении стержней арматуры.

Суммарная длина арматуры

Включает всю продольную арматуру каркаса, включая нахлёст стержней.

Минимальный диаметр поперечной арматуры (хомутов)

Определяется исходя из нормативов СНиП.

Шаг поперечной арматуры (хомутов)

Минимальный шаг хомутов, требуемый для сохранения жесткости арматурного каркаса.

Общий вес хомутов

Масса хомутов, необходимых при строительстве фундамента.

Минимальная толщина доски опалубки (при опорах через каждый метр)

Рассчитывается исходя из нормативов ГОСТ Р 52086-2003, при заданном шаге опоры и других параметрах фундамента.

Количество досок для опалубки

Количество досок заданной толщины для фундамента указанного размера. За основу берется доска длиной 6 метров.

Периметр опалубки

Полный периметр опалубки ленточного фундамента, включая внутренние перегородки.

Объем и примерный вес досок для опалубки

Вес опалубки в килограммах, а также объем досок в кубических метрах.

stroysvoimirukami.ru
